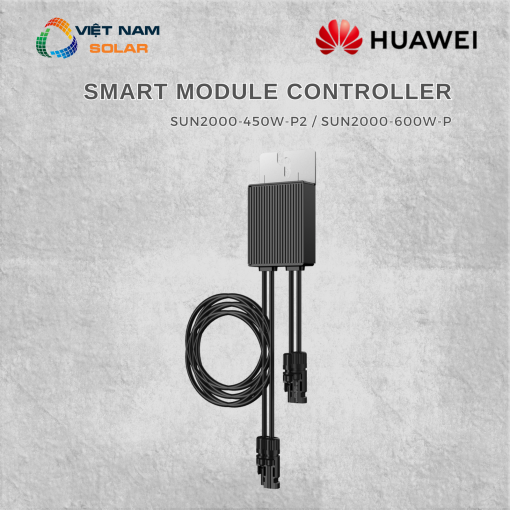

1.Giới thiệu sản phẩm Smart Module Controller
Huawei SUN2000-450W-P2 / 600W-P là bộ điều khiển module thông minh thế hệ mới, giúp tối ưu hóa hiệu suất từng tấm pin, tăng sản lượng điện, an toàn và dễ dàng giám sát qua ứng dụng FusionSolar. Sản phẩm nổi bật với:
| Đặc điểm | Mô tả |
|---|---|
| Tối ưu từng module | Tăng sản lượng 5–30%, giảm ảnh hưởng khi che bóng hoặc lỗi tấm pin. |
| An toàn tối đa | Tích hợp Rapid Shutdown (RSD), ngắt điện áp tức thì khi có sự cố. |
| Hiệu suất cao | Hiệu suất tối đa 99,5%, đạt chuẩn bảo vệ IP68, vận hành bền bỉ ngoài trời. |
| Giám sát thông minh | Theo dõi và quản lý từng tấm pin trên ứng dụng FusionSolar, nhanh chóng phát hiện sự cố. |
| Linh hoạt lắp đặt | Hỗ trợ lắp đặt nhiều hướng, dễ dàng mở rộng quy mô hệ thống PV. |
2.Thông số kỹ thuật Smart Module Controller
| Thông số | SUN2000-450W-P2 | SUN2000-600W-P |
|---|---|---|
| Rated Input DC Power | 450 W | 600 W |
| Absolute Max. Input Voltage | 80 V | |
| MPPT Operating Voltage Range | 10 – 80 V | |
| Max. Short-circuit Current (Isc) | 14.5 A | |
| Max. Efficiency | 99.5% | |
| Weighted Efficiency | 99.0% | |
| Max. Output Voltage | 80 V | |
| Max. Output Current | 15 A | |
| Output Voltage (Standby) | 0 V | |
| Communication Protocol | MBUS | |
| Dimensions (W × H × D) | 75 × 140 × 28 mm | |
| Weight | 0.6 kg (bao gồm cáp) | |
| Operating Temperature Range | –40°C đến +85°C | |
| Humidity Range | 0% – 100% | |
| IP Rating | IP68 | |
| Compatible Inverters | SUN5000-8/12K-MAP0, SUN5000-17/25K-MB0, SUN2000-5/6/8/10/12K-MAP0, SUN2000-12/15/17/20/25K-MB0, SUN2000-8K/10K-LC0, SUN2000-2/3/3.68/4/4.6/5/6KTL-L1, SUN2000-3/4/5/6/8/10KTL-M1, SUN2000-12/15/17/20/25KTL-M5, SUN2000-30K/36K/40K-M3 |
|
3.Tối ưu hóa để cung cấp năng lượng cho cuộc sống của bạn
| Đặc điểm | Mô tả |
|---|---|
| Tăng hiệu suất | Tối ưu hóa từng module, không bị ảnh hưởng bởi che bóng hay sự cố, tăng sản lượng điện từ 5–30%. |
| Lắp đặt linh hoạt | Cho phép bố trí tấm pin ở nhiều hướng khác nhau, tận dụng tối đa diện tích mái nhà. |
| An toàn hàng đầu | Tích hợp Rapid Shutdown (RSD), tự ngắt điện áp ngay khi có sự cố hoặc mất điện, bảo vệ con người và tài sản. |
| Vận hành thông minh | Giám sát & phát hiện lỗi nhanh qua ứng dụng FusionSolar, giảm chi phí bảo trì và tăng hiệu quả. |
| Độ bền & bảo hành | Thiết kế chịu thời tiết khắc nghiệt (nắng, mưa, bão, tuyết), bảo hành lên đến 25 năm. |
3.Bộ tối ưu quang điện thông minh – Hướng dẫn sử dụng Smart Module Controller
SUN2000 Smart PV Optimizer – User Manual
| Mục | Nội dung |
|---|---|
| Giới thiệu | Hướng dẫn mô tả tổng quan, lắp đặt, vận hành, bảo trì và xử lý sự cố cho SUN2000 Smart PV Optimizer. Đối tượng: kỹ sư hỗ trợ, lắp đặt, chạy thử và bảo trì. |
| An toàn | – An toàn cá nhân, điện, môi trường và cơ khí. – Yêu cầu PPE: quần áo bảo hộ, găng cách điện, giày cách điện, kính bảo hộ. – Cấm thao tác khi thiết bị còn điện áp, cần tuân thủ quy trình tiêu chuẩn. |
| Tuân thủ EMI | Thiết bị đáp ứng EN 61000-6-2/6-3. Cần lắp đặt, đi dây đúng để tránh nhiễu điện từ gây ảnh hưởng tới các thiết bị khác. |
| Tổng quan sản phẩm | – Bộ chuyển đổi DC/DC, thực hiện MPPT cấp mô-đun. – Hỗ trợ: tắt/mở cấp mô-đun, giám sát từng mô-đun, thiết kế chuỗi dài. – Model: SUN2000-450W-P / 450W-P2 / 600W-P. |
| Cấu hình & Tương thích | – Mỗi chuỗi hỗ trợ 4–35 optimizer, tùy model inverter. – Công suất chuỗi tối đa: 5–12 kW. – Tương thích với nhiều model inverter SUN2000 series. – Có thể dùng kết hợp 450W-P2 và 600W-P trong cùng chuỗi. |
| Lắp đặt & Vận hành | – Yêu cầu khoảng cách thông gió & tản nhiệt. – Kết nối đúng cực PV+ / PV–, tránh đảo chiều. – Tạo sơ đồ bố trí vật lý để dễ dàng thay thế/bảo trì. – Kiểm tra trạng thái optimizer trên app FusionSolar. |
| Bảo trì & Hỗ trợ | – Phát hiện ngắt kết nối qua app/WebUI/SmartPVMS. – Hỗ trợ Rapid Shutdown: điện áp giảm xuống <120V trong 15s, <30V trong 30s. – O&M: nhận diện module kém hiệu quả qua màu sắc. – Danh sách báo động & quy trình thay thế optimizer. |
| Thông số kỹ thuật | – Hiệu suất tối đa: 99.5%. – Điện áp ngõ vào: 8–80V, dòng ngắn mạch 13A. – Ngõ ra: 4–80V, 15A. – Kích thước: ~138 × 139 × 30 mm. – Trọng lượng: ~0.6–0.65 kg. – Chuẩn bảo vệ: IP68. |
4. Giải pháp năng lượng thông minh Smart Module Controller
| Tính năng | Mô tả |
|---|---|
| Cấp điện cho mọi thiết bị | Toàn bộ thiết bị gia đình như chiếu sáng, điều hòa trung tâm, hệ thống sưởi đều được cung cấp điện đầy đủ sau khi lắp đặt Huawei Smart Module Controller. |
| Hiệu suất từng tấm pin | Mỗi tấm pin hoạt động ở công suất tối đa, không bị ảnh hưởng bởi che bóng cục bộ hoặc lỗi mô-đun. |
| Sản lượng điện tối ưu | Tăng tốc phát điện và đạt sản lượng cao hơn so với hệ thống thông thường. |
¹ Sản lượng thực tế phụ thuộc điều kiện lắp đặt, cấu hình hệ thống và môi trường vận hành.
5. Solar Panels on Every Side Smart Module Controller
| Tính năng | Mô tả |
|---|---|
| Tối ưu diện tích mái | Tận dụng tối đa diện tích mái bằng cách lắp đặt tấm pin năng lượng mặt trời ở mọi không gian có thể. |
| Vận hành độc lập từng tấm | Mỗi tấm pin hoạt động độc lập không ảnh hưởng lẫn nhau nhờ Bộ điều khiển Module Thông minh. |
| Lắp đặt linh hoạt, chống bóng tối | Dễ dàng bố trí các tấm pin bất chấp bóng đổ hoặc cấu trúc mái phức tạp, giúp tối đa hóa diện tích sử dụng. |
| Tăng diện tích lắp đặt | Tăng trung bình **30%** diện tích lắp đặt hiệu quả. |
6. Personnel & Property Safety, First Priority Smart Module Controller
| Tính năng | Mô tả |
|---|---|
| Bảo vệ toàn diện | Huawei Smart Module Controller mang lại lớp bảo vệ tối đa, giúp người dùng an tâm trong mọi tình huống khẩn cấp. |
| Ngắt inverter tức thì | Trong trường hợp khẩn cấp, inverter sẽ tự động tắt ngay lập tức để loại bỏ rủi ro. |
| Rapid Shutdown (RSD) | Khi mất điện, tính năng RSD được kích hoạt để hạ điện áp của mô-đun xuống mức an toàn, bảo vệ nhân viên kỹ thuật và lực lượng cứu hỏa trên mái nhà có điện áp cao. |
7. High Maintenance? Never Smart Module Controller
| Tính năng | Mô tả |
|---|---|
| Giám sát tức thì | Ứng dụng FusionSolar cho phép theo dõi ngay lập tức vị trí và trạng thái phát điện của từng tấm pin. |
| Phát hiện & sửa lỗi chính xác | Khi xảy ra sự cố, hệ thống hỗ trợ định vị chính xác để sửa chữa nhanh chóng và hiệu quả. |
| Tối ưu chi phí & hiệu suất | Giúp giảm chi phí vận hành và lắp đặt, đồng thời cải thiện hiệu quả tổng thể của hệ thống điện mặt trời. |
8. High Quality Stay Powerful in All Weathers Smart Module Controller
| Tính năng | Mô tả |
|---|---|
| Chịu mọi điều kiện thời tiết | Hoạt động ổn định ngay cả trong môi trường khắc nghiệt: nhiệt độ cao, tuyết, bão cát và mưa bão. |
| Độ bền vượt trội | Bộ điều khiển mô-đun thông minh Huawei được thiết kế để chịu đựng thử thách thời gian và điều kiện khắc nghiệt. |
| Bảo hành siêu dài | Chính sách bảo hành lên đến 25 năm, đảm bảo sự yên tâm lâu dài cho người dùng. |
9. Product Features Smart Module Controller
| Tính năng | Mô tả |
|---|---|
| Module-level Optimization | Mỗi tấm pin hoạt động độc lập, không bị ảnh hưởng bởi các tấm khác. |
| Enhanced Installation Capacity | Có thể lắp đặt nhiều tấm pin hơn trên cùng diện tích mái. |
| Flexible Design | Hỗ trợ lắp đặt tấm pin theo nhiều hướng khác nhau. |
| Rapid Shutdown | Khi có sự cố, điện áp cao trên mái được hạ nhanh chóng về trạng thái an toàn. |
| Power Generation Monitoring | Giám sát sản lượng điện của từng tấm pin theo thời gian thực qua ứng dụng FusionSolar. |
| Fault Detection | Phát hiện nhanh chóng và sửa chữa kịp thời các tấm pin bị lỗi. |
| Quick Generation of Physical Layout Diagrams | Tạo sơ đồ bố trí nhanh chóng bằng cách quét mã QR trong quá trình lắp đặt tại chỗ, tiết kiệm thời gian. |
| Compatibility with the 210 mm modules* | Tương thích với hầu hết các loại tấm pin năng lượng mặt trời trên thị trường.² |
| Support for Long-string Design | Hỗ trợ thiết kế chuỗi dài, tăng dung lượng chuỗi với ít chuỗi hơn.² |
10.Video hướng dẫn lắp đặt Smart Module Controller
