Mục lục · 11 phần
Điện áp DC đầu vào danh định là mức điện áp một chiều hãng chọn làm điểm tham chiếu khi công bố công suất và hiệu suất của biến tần. Mô hình biến tần của Sandia gọi giá trị này là Vdco. Vdco là mức điện áp DC tại đó biến tần đạt công suất AC định mức ở điều kiện tham chiếu.[1] Trong bảy model có giá trị ở mục 6, biến tần một pha ghi 330 V đến 360 V, máy ba pha ghi 550 V đến 600 V.[2][3] Điện áp DC đầu vào danh định không phải giới hạn an toàn, cũng không phải ngưỡng khởi động. Người thiết kế dùng con số này để đặt điện áp làm việc của chuỗi tấm pin gần vùng biến tần được thử hiệu suất.
Khái niệm chung về điện áp phía tấm pin, gồm Voc, Vmp và cách cộng điện áp khi nối tiếp, nằm ở bài điện áp đầu vào.

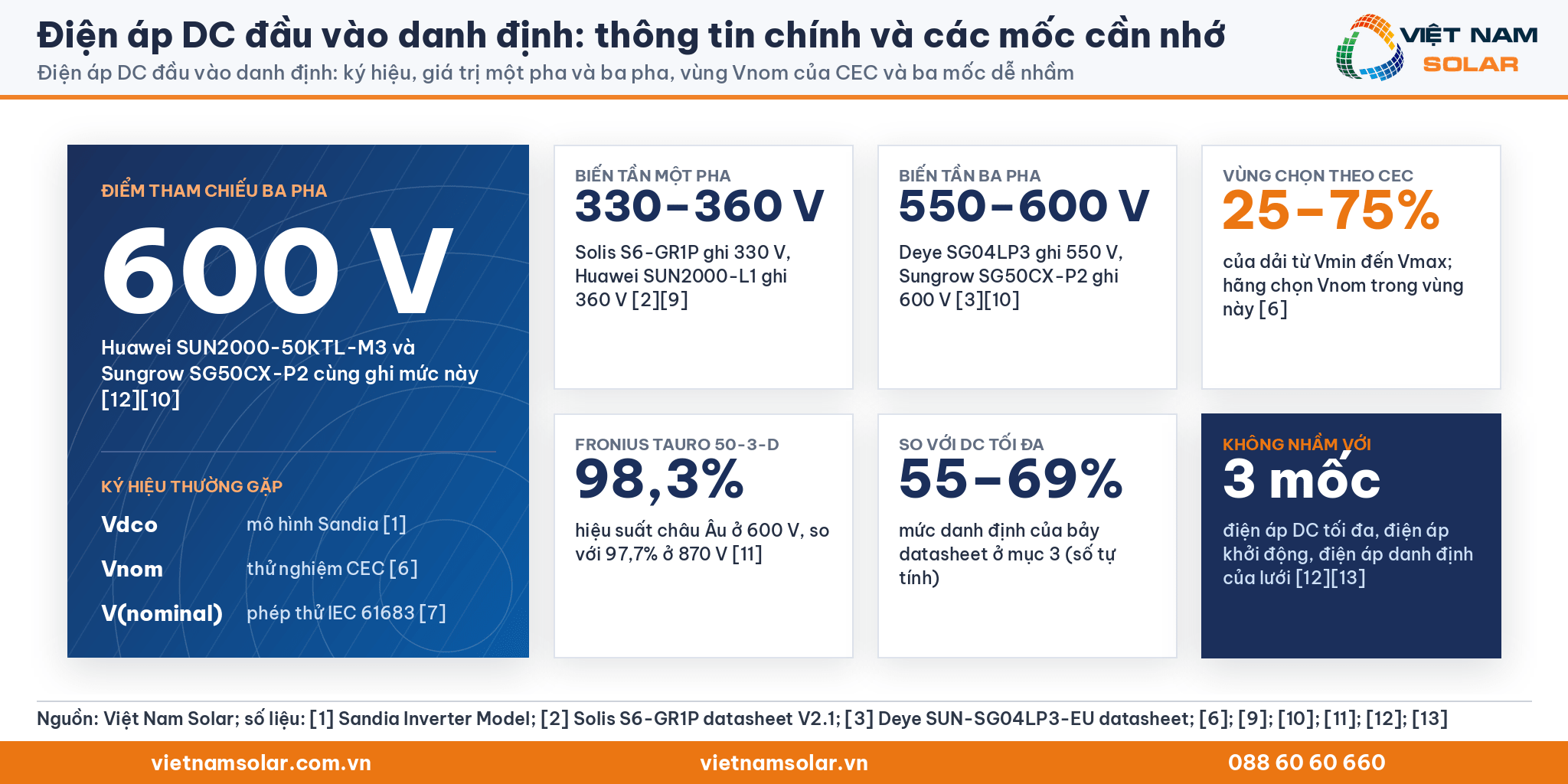

| Mục | Thông tin chính |
|---|---|
| Tên tiếng Anh | Nominal DC input voltage; datasheet ghi Rated input voltage hoặc Nominal Input Voltage[4][5] |
| Ký hiệu thường gặp | Vdco trong mô hình Sandia,[1] Vnom trong thử nghiệm CEC,[6] V(nominal) trong phép thử IEC 61683[7] |
| Nghĩa của chữ "danh định" | Giá trị dùng để gọi tên và nhận diện thiết bị, thường là số làm tròn (IEC 60050, mục 151-16-09)[8] |
| Giá trị điển hình một pha | 360 V ở Huawei SUN2000-L1,[9] 330 V ở Solis S6-GR1P[2] |
| Giá trị điển hình ba pha | 580 V ở SMA STP 5000TL-20,[4] 600 V ở Sungrow SG50CX-P2[10] |
| Vị trí trong dải MPPT | Phương pháp CEC cho hãng chọn Vnom trong khoảng 25% đến 75% của dải từ Vmin đến Vmax[6] |
| Ảnh hưởng đến hiệu suất | Hiệu suất châu Âu của Fronius Tauro 50-3-D là 98,3% ở 600 V và 97,7% ở 870 V[11] |
| Không nhầm với | Điện áp DC tối đa, điện áp khởi động, điện áp danh định của lưới[12][13] |
1. Điện áp DC đầu vào danh định (Nominal DC input voltage) là gì?
Điện áp DC đầu vào danh định là điện áp một chiều tham chiếu của biến tần. Hãng dùng mức này để công bố công suất định mức và hiệu suất.[1][6] Tiếng Anh của thông số này là nominal DC input voltage, trên datasheet thường ghi rated input voltage hoặc nominal input voltage. SMA và Huawei ghi "Rated input voltage".[4][9] GoodWe ghi "Nominal Input Voltage", còn Deye ghi "Rated DC Input Voltage".[5][3]

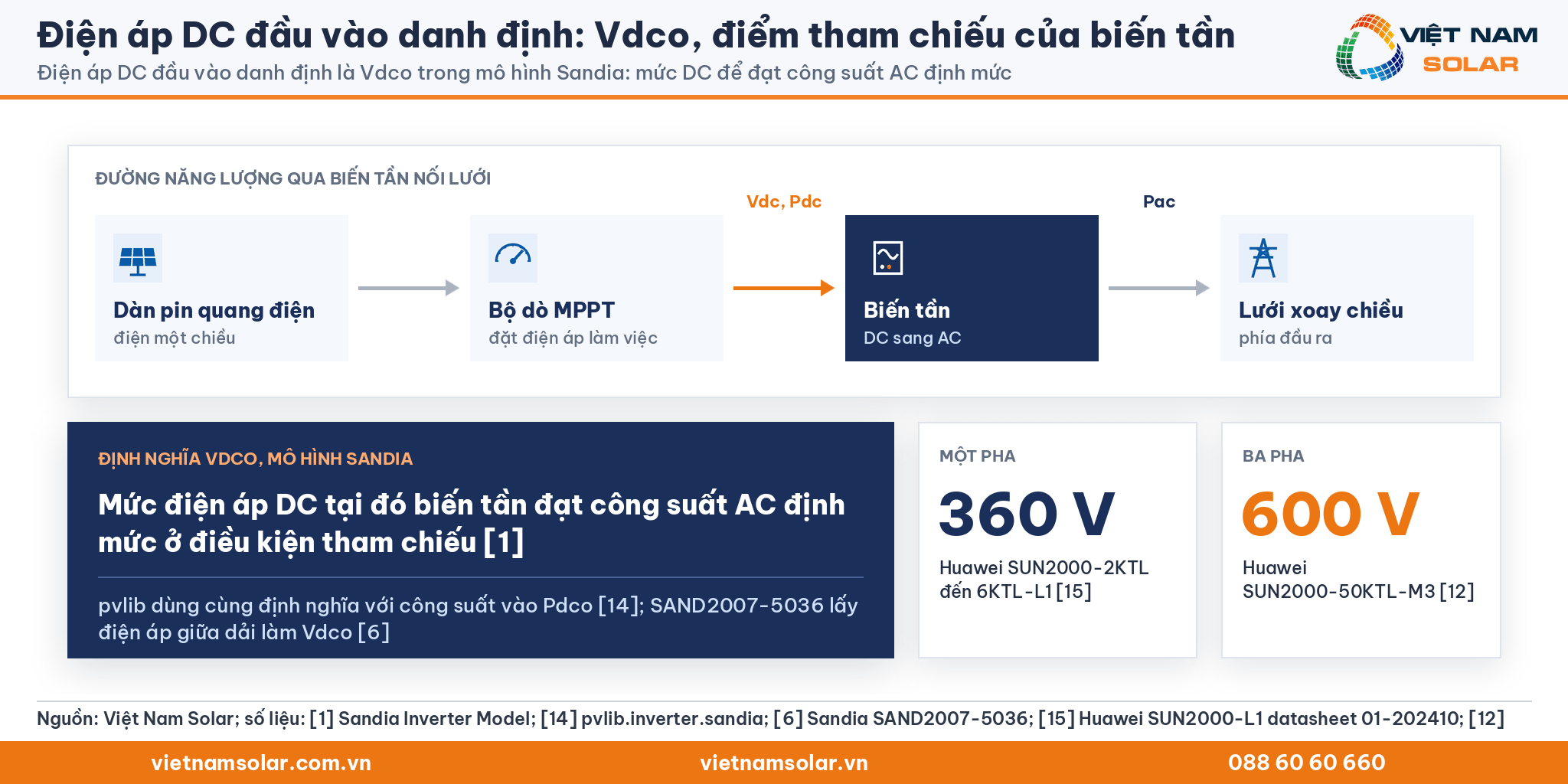

Định nghĩa theo mô hình hiệu suất biến tần
Mô hình biến tần Sandia định nghĩa Vdco là mức điện áp DC tại đó biến tần đạt công suất AC định mức ở điều kiện tham chiếu.[1] Thư viện pvlib dùng cùng định nghĩa: Vdco là điện áp DC để đạt công suất AC định mức với công suất vào Pdco.[14] Trong báo cáo SAND2007-5036, nhóm tác giả Sandia lấy điện áp giữa dải làm Vdco cho mô hình.[6]
Chữ "danh định" trong tên thông số
Từ điển kỹ thuật điện quốc tế IEC 60050, tiếng Anh là International Electrotechnical Vocabulary, viết tắt IEV, định nghĩa giá trị danh định. Giá trị danh định, tiếng Anh là nominal value, là giá trị dùng để gọi tên và nhận diện một linh kiện, thiết bị hoặc hệ thống. Ghi chú của mục 151-16-09 nói giá trị danh định thường là số làm tròn.[8] Điện áp đầu vào danh định 600 V vì vậy là một mốc được đặt tên, không phải điện áp chuỗi luôn đạt được.
Vai trò và giá trị tham chiếu trong hệ điện mặt trời
Trong hệ quang điện, dàn pin cấp điện một chiều cho biến tần qua bộ dò điểm công suất cực đại MPPT. Điện áp DC đầu vào danh định cho người thiết kế biết vùng điện áp biến tần được thử hiệu suất. Biến tần một pha Huawei SUN2000-2KTL-L1 đến 6KTL-L1 ghi 360 V.[15] Biến tần ba pha Huawei SUN2000-50KTL-M3 ghi 600 V.[12]
2. Điện áp danh định khác điện áp định mức và điện áp thực tế ra sao?
Điện áp danh định dùng để gọi tên thiết bị hoặc lưới điện.[8] Điện áp định mức dùng để đặc tả thiết bị trong một bộ điều kiện vận hành xác định.[16] Trên datasheet biến tần, hai chữ này thường chỉ cùng một con số. Phân biệt hai khái niệm giúp đọc đúng tài liệu tiêu chuẩn và văn bản lưới điện.

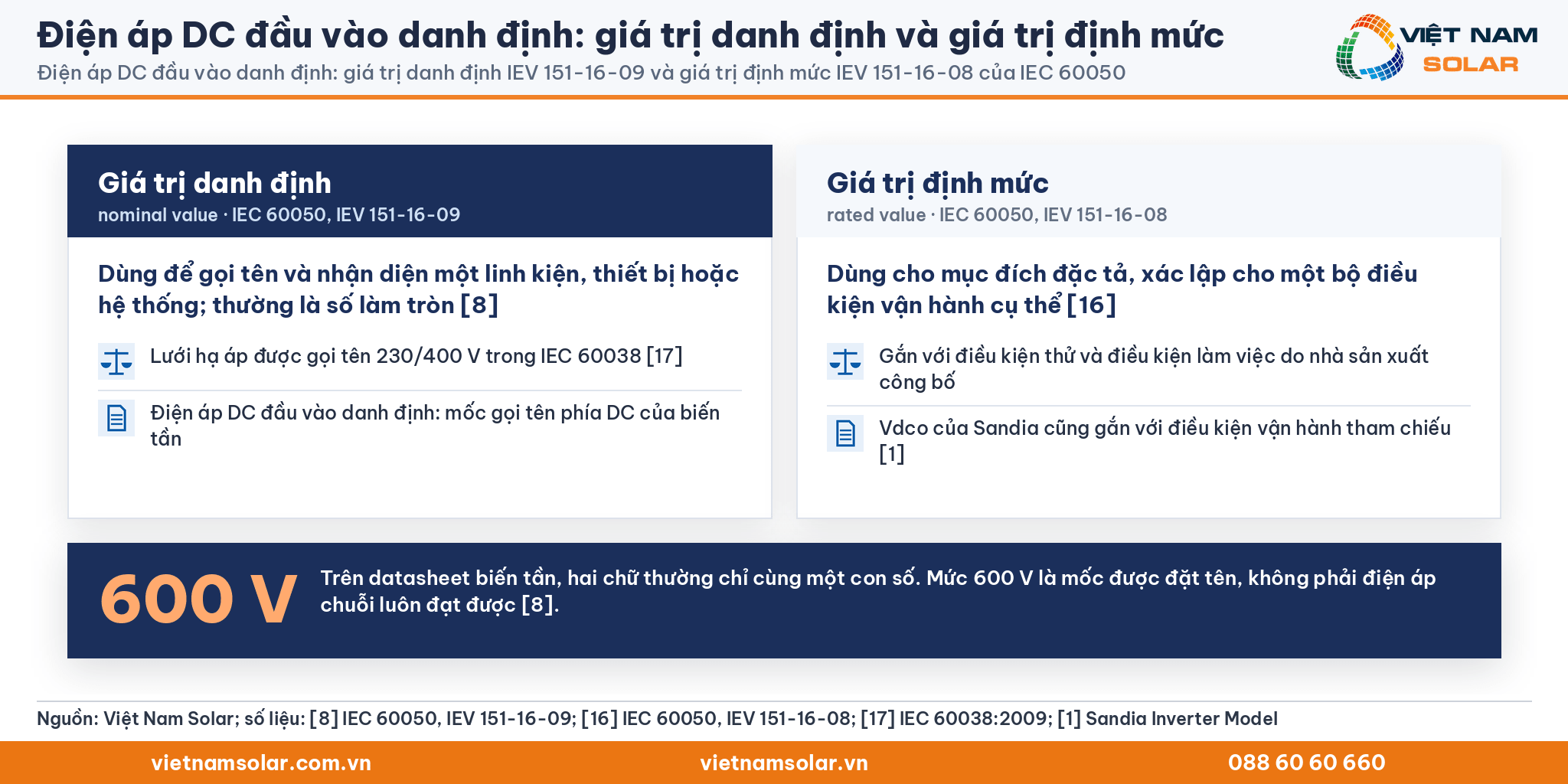

Điện áp danh định là gì theo IEC 60050
Điện áp danh định là giá trị điện áp dùng để gọi tên một thiết bị hoặc một hệ thống, theo nghĩa giá trị danh định của IEC 60050.[8] IEC 60038 gọi tên lưới hạ áp theo điện áp danh định, ví dụ lưới 230/400 V.[17] Giá trị danh định thường được làm tròn để dễ gọi tên.[8]
Điện áp định mức là gì
Giá trị định mức, tiếng Anh là rated value, là giá trị dùng cho mục đích đặc tả. Giá trị này được xác lập cho một bộ điều kiện vận hành cụ thể.[16] Điện áp định mức vì vậy gắn với điều kiện thử và điều kiện làm việc do nhà sản xuất công bố. Định nghĩa Vdco của Sandia cũng gắn với điều kiện vận hành tham chiếu.[1]
Điện áp danh định và điện áp định mức trên datasheet biến tần
Datasheet biến tần dùng cả hai chữ cho cùng một thông số. Huawei SUN2000-L1 ghi "Rated input voltage 360 V", còn GoodWe DNS G3 ghi "Nominal Input Voltage 360 V".[9][5] Solis S6-GR1P ghi ngắn là "Rated voltage 330 V" ở mục đầu vào DC.[2] Người đọc nên xác định thông số thuộc phía DC hay phía AC trước khi so hai datasheet.

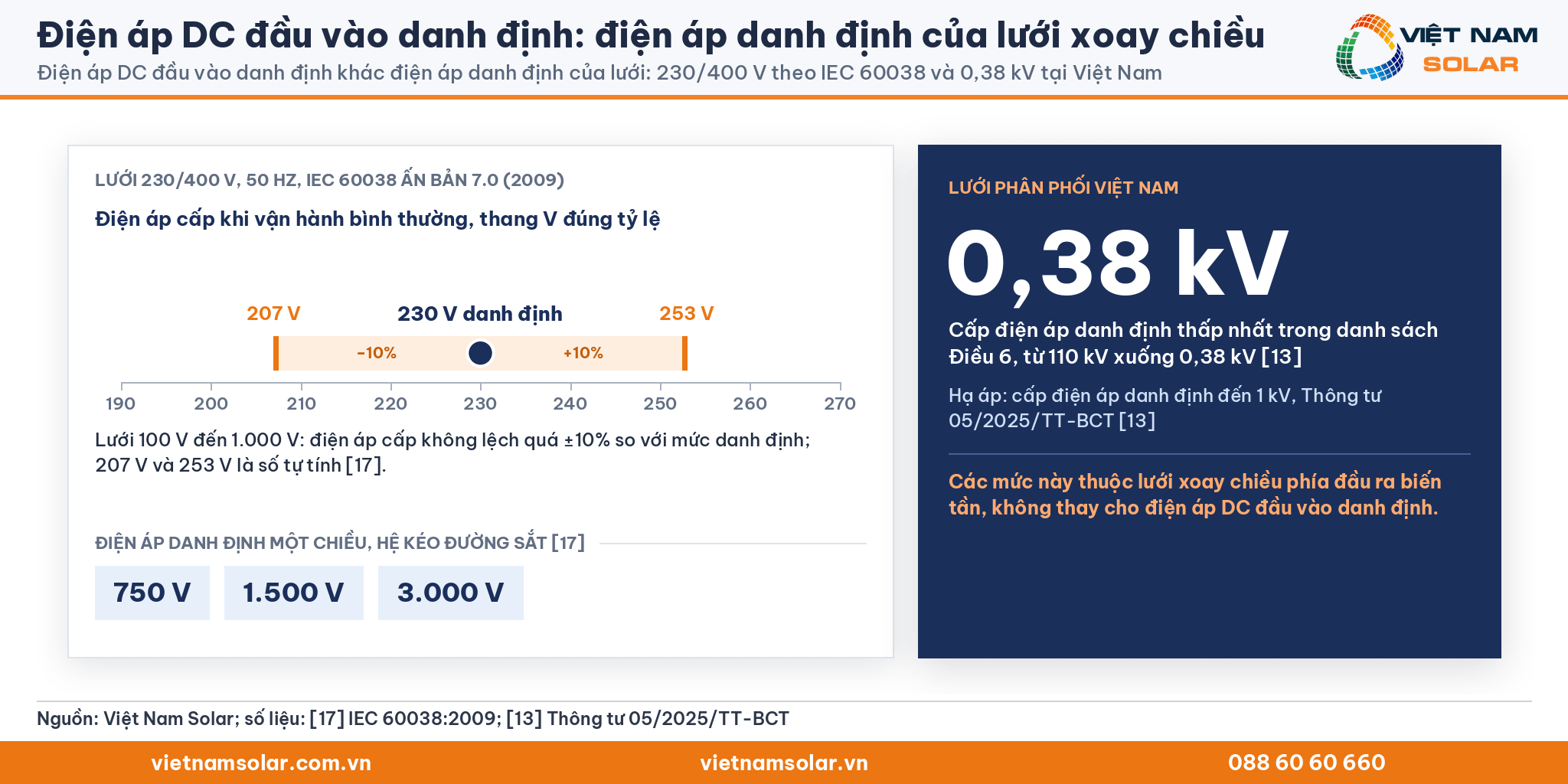

Điện áp danh định của lưới theo IEC 60038
IEC 60038 ấn bản 7.0 năm 2009 liệt kê các điện áp danh định chuẩn của lưới xoay chiều, trong đó có 230/400 V tần số 50 Hz. Với lưới từ 100 V đến 1.000 V, IEC 60038 khuyến nghị điện áp cấp không lệch quá ±10% so với điện áp danh định. Khuyến nghị này áp dụng cho điều kiện vận hành bình thường. IEC 60038 cũng liệt kê điện áp danh định một chiều 750 V, 1.500 V và 3.000 V cho hệ kéo đường sắt.[17] Mức 600 V cũng có trong bảng hệ kéo của IEC 60038 nhưng đặt trong ngoặc đơn, tức giá trị không ưu tiên cho hệ thống mới.[17]
Lưới hạ áp Việt Nam ghi điện áp danh định 0,38 kV
Thông tư 05/2025/TT-BCT, đã được Thông tư 46/2025/TT-BCT sửa đổi, bổ sung (xem mục 9), định nghĩa hạ áp là cấp điện áp danh định đến 1 kV. Điều 6 của thông tư liệt kê các cấp điện áp danh định của hệ thống phân phối, từ 110 kV xuống 0,38 kV.[13] Các mức này thuộc lưới xoay chiều phía đầu ra biến tần, không thay cho điện áp DC đầu vào danh định trên datasheet.

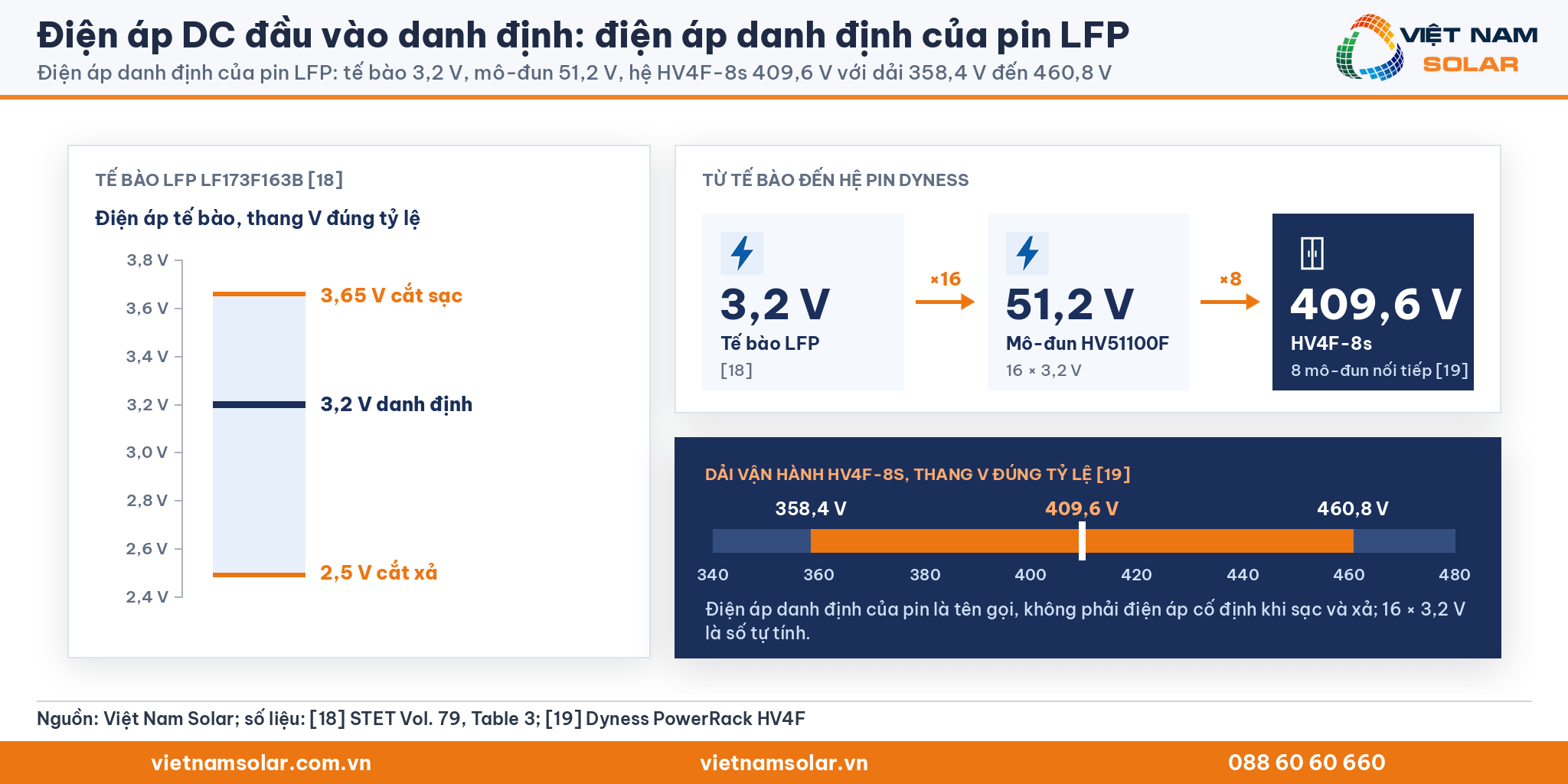

Điện áp danh định của pin là gì?
Điện áp danh định của pin là giá trị dùng để gọi tên tế bào hoặc mô-đun pin, không phải điện áp cố định khi sạc và xả. Tế bào LFP mã LF173F163B trong bảng thông số của tạp chí STET ghi điện áp danh định 3,2 V. Cùng bảng ghi điện áp cắt sạc 3,65 V và điện áp cắt xả 2,5 V.[18] Mô-đun Dyness HV51100F ghi 51,2 V, bằng 16 lần 3,2 V (số tự tính). Ghép 8 mô-đun nối tiếp, hệ PowerRack HV4F-8s có điện áp danh định 409,6 V và dải vận hành 358,4 V đến 460,8 V.[19] Các mức 12 V, 24 V, 48 V của hệ lưu trữ thuộc chủ đề Điện áp danh định hệ lưu trữ.

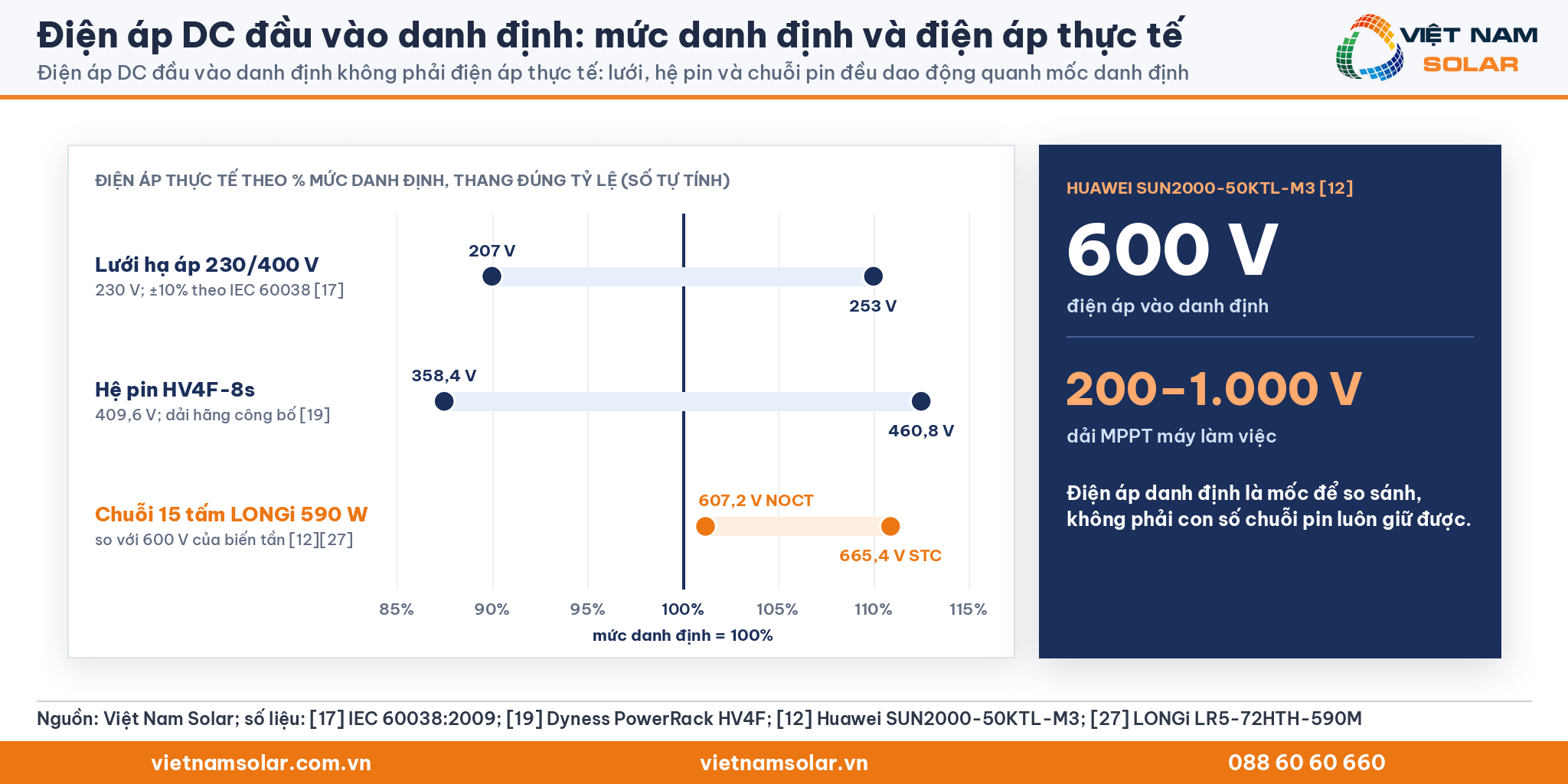

Điện áp danh định không phải điện áp thực tế
Điện áp danh định là tên gọi cố định, còn điện áp thực tế đo tại một thời điểm thay đổi theo điều kiện vận hành. Bảng dưới đặt mức danh định cạnh khoảng điện áp thực tế của ba đối tượng thường gặp trong hệ điện mặt trời.
| Đối tượng | Điện áp danh định | Điện áp thực tế có thể gặp | Vì sao khác mức danh định |
|---|---|---|---|
| Lưới hạ áp 230/400 V[17] | 230 V giữa pha và trung tính | 207 V đến 253 V khi lệch ±10% (số tự tính) | IEC 60038 cho phép điện áp cấp lệch tới ±10% khi vận hành bình thường |
| Hệ pin Dyness PowerRack HV4F-8s[19] | 409,6 V | 358,4 V đến 460,8 V | Hãng công bố dải điện áp vận hành quanh mức danh định |
| Chuỗi 15 tấm LONGi 590 W ở mục 8 | 600 V, điện áp danh định của biến tần | 607,2 V ở NOCT đến 665,4 V ở STC (số tự tính ở mục 8) | Vmp của tấm pin giảm khi nhiệt độ tấm tăng, xem mục 7 |
Huawei SUN2000-50KTL-M3 làm việc trong dải MPPT 200 V đến 1.000 V, còn 600 V là điện áp vào danh định của máy.[12] Điện áp DC đầu vào danh định vì vậy là mốc để so sánh, không phải con số chuỗi pin luôn giữ được.

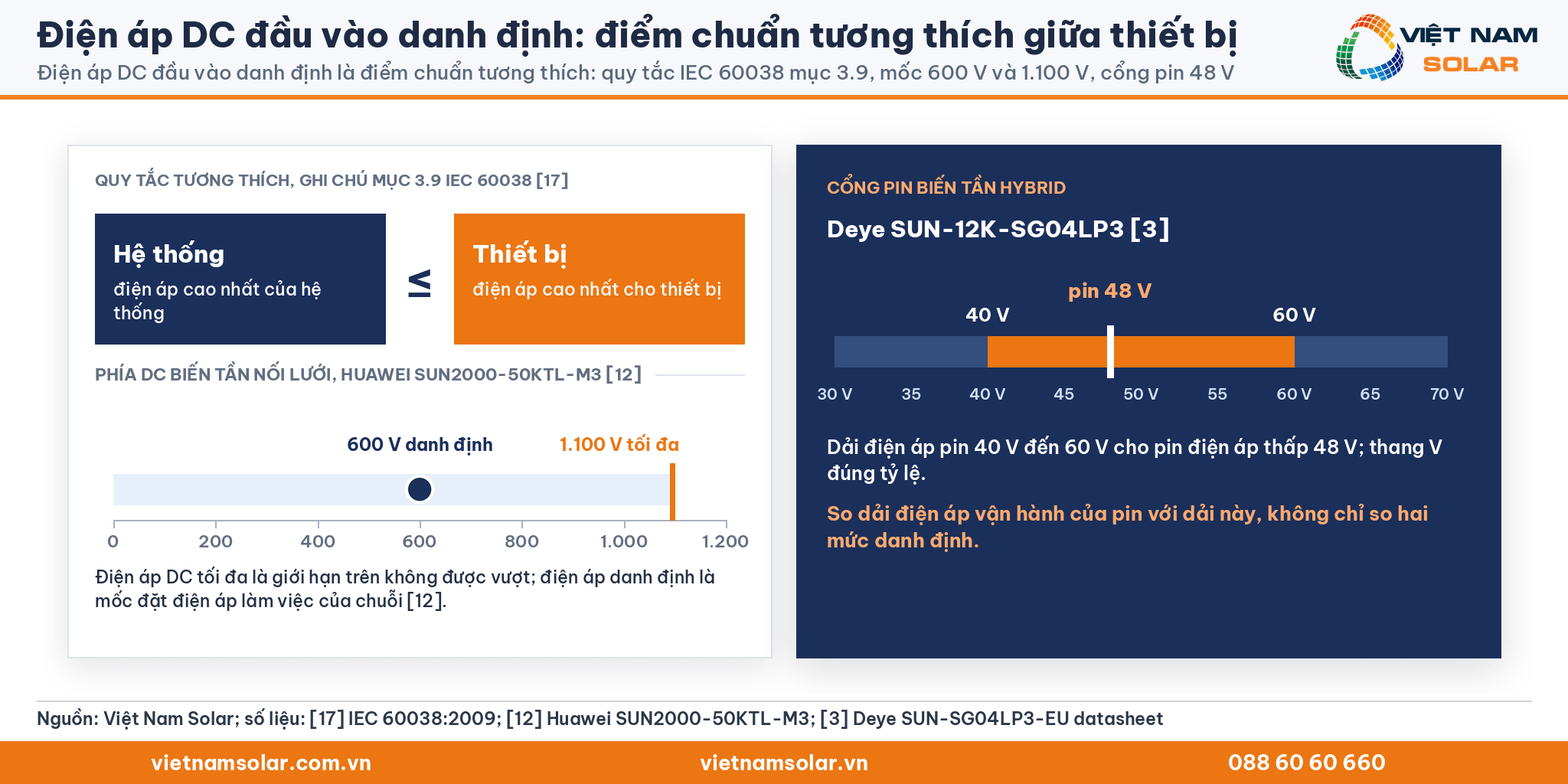

Điện áp danh định là điểm chuẩn tương thích giữa thiết bị
Điện áp danh định cho người chọn thiết bị biết hai thiết bị có cùng lớp điện áp hay không, trước khi so các giới hạn chi tiết. Ghi chú mục 3.9 của IEC 60038 nêu một quy tắc tương thích. Thiết bị chỉ được dùng trên hệ thống có điện áp cao nhất không vượt điện áp cao nhất cho thiết bị đó.[17] Phía DC của biến tần nối lưới dùng hai mốc theo cùng nguyên tắc. Điện áp DC đầu vào danh định là mốc đặt điện áp làm việc của chuỗi. Điện áp DC tối đa là giới hạn trên không được vượt.[12]
Cổng pin của biến tần hybrid có mốc tương thích riêng. Deye SUN-12K-SG04LP3 ghi dải điện áp pin 40 V đến 60 V cho pin điện áp thấp 48 V.[3] Người lắp đặt so dải điện áp vận hành của pin với dải này, không chỉ so hai mức danh định.
3. Điện áp danh định khác dải điện áp hoạt động ở đâu?
Điện áp danh định là một điểm, còn dải điện áp hoạt động là một khoảng. Điện áp DC đầu vào danh định nằm bên trong dải MPPT, thường gần giữa dải, và thấp hơn nhiều so với điện áp DC tối đa. Phương pháp thử CEC cho hãng chọn Vnom trong khoảng từ 25% đến 75% của dải giữa Vmin và Vmax.[6] Các datasheet ở bảng dưới cho thấy điện áp danh định bằng khoảng 55% đến 69% điện áp DC tối đa (số tự tính).

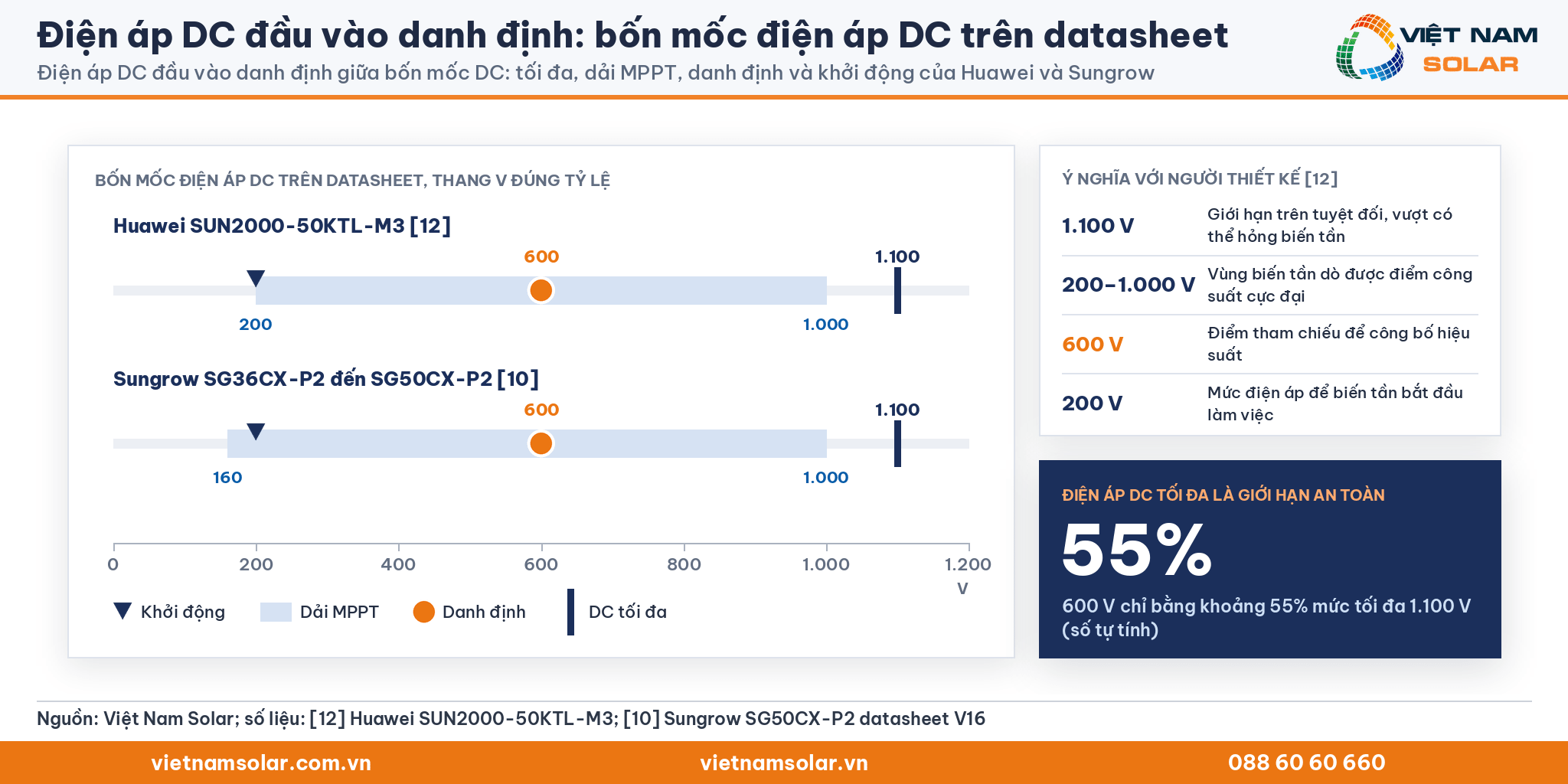

Bốn mốc điện áp DC trên một datasheet
Một datasheet biến tần nối lưới thường in bốn mốc điện áp DC. Huawei SUN2000-50KTL-M3 ghi điện áp DC tối đa 1.100 V và điện áp khởi động 200 V. Dải MPPT của máy là 200 V đến 1.000 V, điện áp danh định là 600 V.[12] Sungrow SG36CX-P2 đến SG50CX-P2 ghi các mốc tương ứng là 1.100 V, 200 V, 160 V đến 1.000 V và 600 V.[10]
| Mốc điện áp | Huawei SUN2000-50KTL-M3[12] | Ý nghĩa với người thiết kế |
|---|---|---|
| Điện áp DC tối đa | 1.100 V | Giới hạn trên tuyệt đối, vượt có thể hỏng biến tần |
| Dải MPPT | 200 V đến 1.000 V | Vùng biến tần dò được điểm công suất cực đại |
| Điện áp danh định | 600 V | Điểm tham chiếu để công bố hiệu suất |
| Điện áp khởi động | 200 V | Mức điện áp để biến tần bắt đầu làm việc |

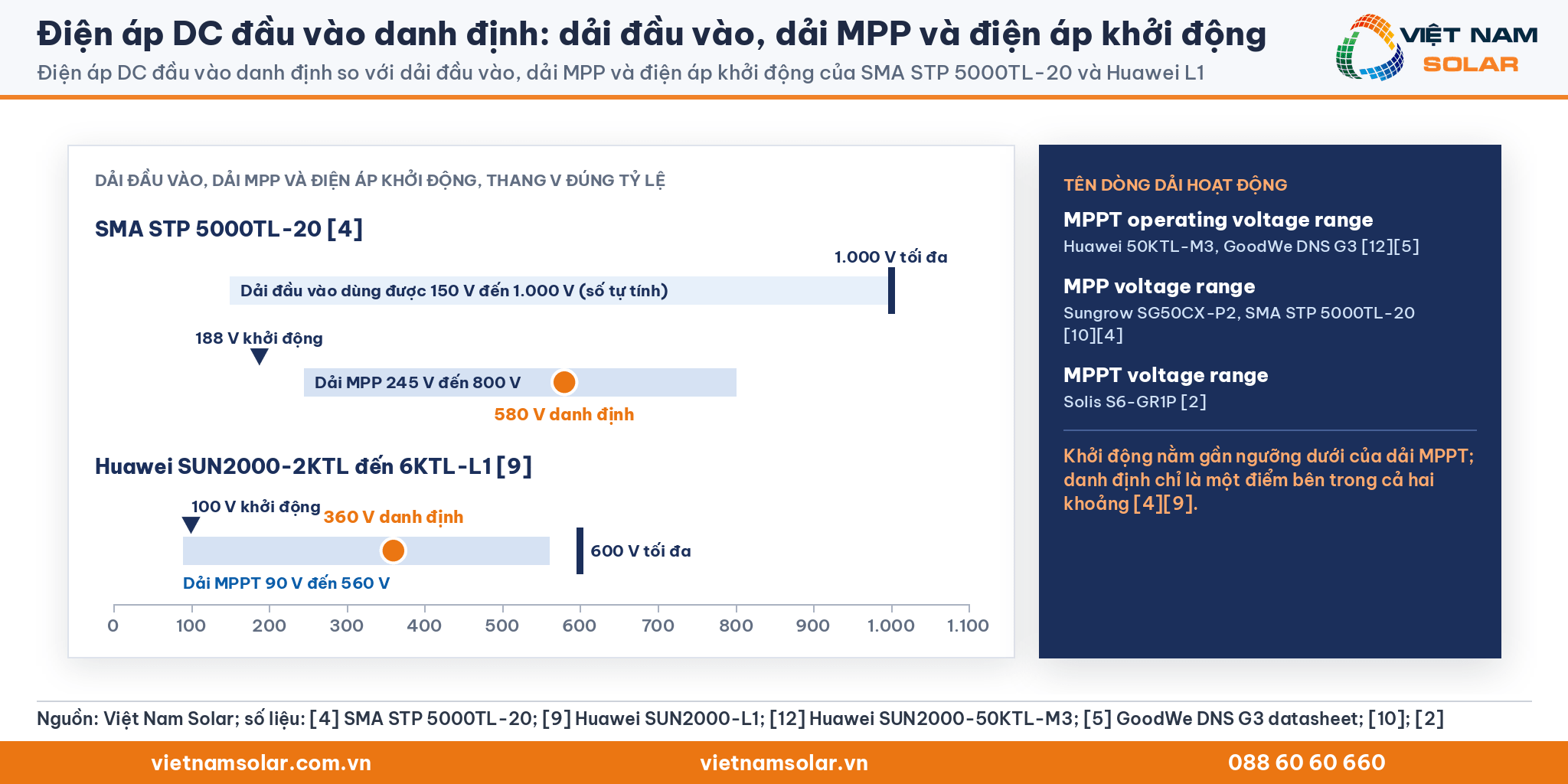

Dải điện áp đầu vào (input voltage range) và dải điện áp hoạt động
Dải điện áp hoạt động trên datasheet thường là dải MPPT, nhưng mỗi hãng đặt tên dòng khác nhau. Huawei SUN2000-50KTL-M3 ghi "MPPT operating voltage range", GoodWe DNS G3 ghi "MPPT Operating Voltage Range".[12][5] Sungrow SG50CX-P2 và SMA STP 5000TL-20 cùng ghi "MPP voltage range".[10][4] Solis S6-GR1P ghi "MPPT voltage range".[2]
Dải điện áp đầu vào, tiếng Anh là input voltage range, rộng hơn dải MPPT ở một số datasheet. SMA STP 5000TL-20 ghi "Minimum usable input voltage" 150 V, thấp hơn ngưỡng 245 V của dải MPP. Máy này có điện áp đầu vào tối đa 1.000 V.[4] Khoảng từ 150 V đến 1.000 V vì vậy rộng hơn dải MPP 245 V đến 800 V (số tự tính). Điện áp danh định 580 V của máy chỉ là một điểm bên trong cả hai khoảng.[4]
Điện áp DC tối đa là giới hạn an toàn
Huawei ghi chú điện áp đầu vào tối đa là giới hạn trên của điện áp DC, và điện áp cao hơn có thể làm hỏng biến tần.[12] Điện áp danh định 600 V của SUN2000-50KTL-M3 chỉ bằng khoảng 55% mức tối đa 1.100 V (số tự tính). Cách kiểm Voc khi trời lạnh so với giới hạn này thuộc chủ đề Điện áp DC đầu vào tối đa và bài Voc.
Điện áp khởi động và ngưỡng dưới của dải MPPT
Điện áp khởi động, tiếng Anh là start-up voltage, là mốc điện áp DC ghi riêng trên datasheet. Ở các datasheet đã đối chiếu, mốc này nằm gần ngưỡng dưới của dải MPPT. SMA STP 5000TL-20 ghi điện áp khởi động 188 V, điện áp nhỏ nhất dùng được 150 V và dải MPP bắt đầu từ 245 V.[4] Huawei SUN2000-L1 ghi điện áp khởi động 100 V và dải MPPT bắt đầu từ 90 V.[9] Chi tiết về ngưỡng này thuộc chủ đề Điện áp khởi động.

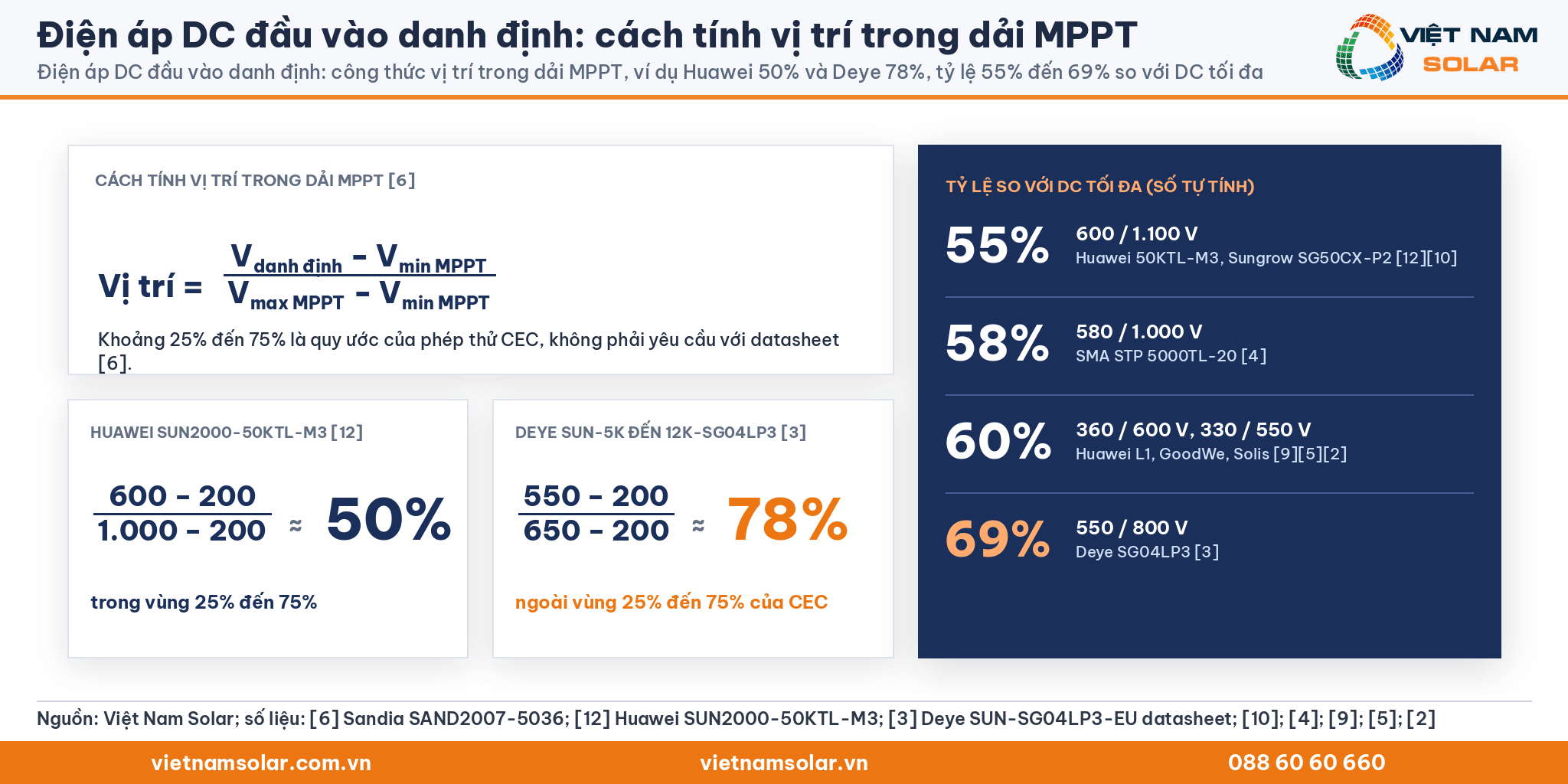

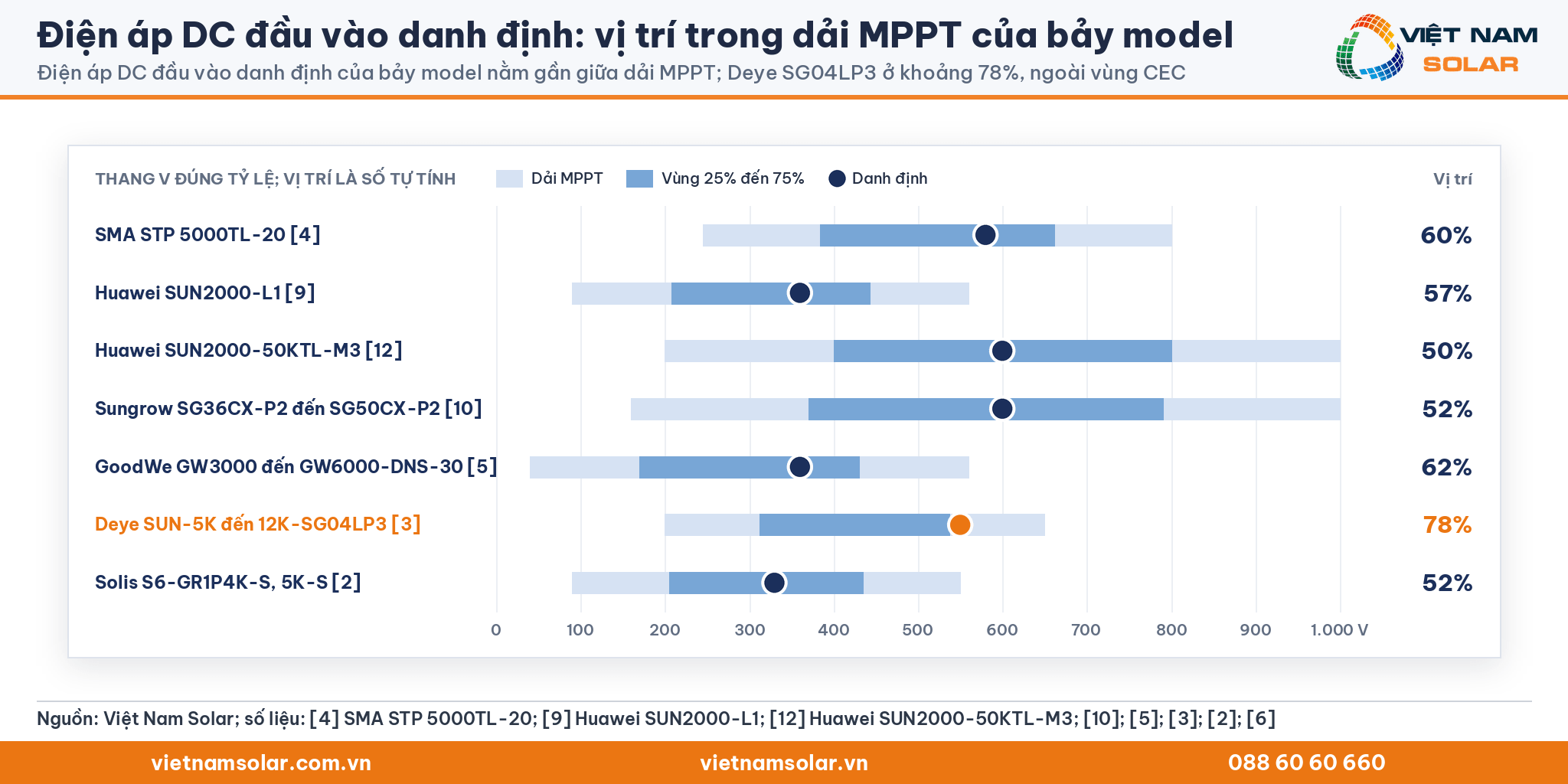

Điện áp danh định thường nằm gần giữa dải MPPT
Bảng dưới tính vị trí của điện áp danh định trong dải MPPT, theo phần trăm tính từ ngưỡng dưới. Sáu trên bảy model nằm trong khoảng 25% đến 75%, khoảng phương pháp CEC dùng cho Vnom.[6] Deye SUN-5K đến 12K-SG04LP3 ghi 550 V trong dải 200 V đến 650 V, tức khoảng 78% (số tự tính).
| Model | Điện áp danh định | Dải MPPT | DC tối đa | Vị trí trong dải MPPT (số tự tính) | Tỷ lệ so với DC tối đa (số tự tính) |
|---|---|---|---|---|---|
| SMA STP 5000TL-20[4] | 580 V | 245 V đến 800 V | 1.000 V | 60% | 58% |
| Huawei SUN2000-2KTL đến 6KTL-L1[9] | 360 V | 90 V đến 560 V | 600 V | 57% | 60% |
| Huawei SUN2000-50KTL-M3[12] | 600 V | 200 V đến 1.000 V | 1.100 V | 50% | 55% |
| Sungrow SG36CX-P2 đến SG50CX-P2[10] | 600 V | 160 V đến 1.000 V | 1.100 V | 52% | 55% |
| GoodWe GW3000 đến GW6000-DNS-30[5] | 360 V | 40 V đến 560 V | 600 V | 62% | 60% |
| Deye SUN-5K đến 12K-SG04LP3-EU[3] | 550 V | 200 V đến 650 V | 800 V | 78% | 69% |
| Solis S6-GR1P4K-S, S6-GR1P5K-S[2] | 330 V | 90 V đến 550 V | 550 V | 52% | 60% |
Vị trí trong dải MPPT = (Vdanh định − Vmin MPPT) / (Vmax MPPT − Vmin MPPT). Khoảng 25% đến 75% là quy ước của phép thử CEC, không phải yêu cầu với datasheet.[6]
4. Hiệu suất biến tần thay đổi thế nào theo điện áp đầu vào?
Hiệu suất biến tần phụ thuộc cả công suất DC lẫn điện áp DC đầu vào. Báo cáo Sandia SAND2007-5036 nêu đây là hai thông số có ảnh hưởng lớn nhất đến hiệu suất trong các phép thử phòng thí nghiệm.[6] Trong các tài liệu đã đối chiếu, hiệu suất có trọng số chênh 0,6 đến 1,4 điểm phần trăm giữa các điện áp (số tự tính). Chiều tăng giảm khác nhau giữa các model.

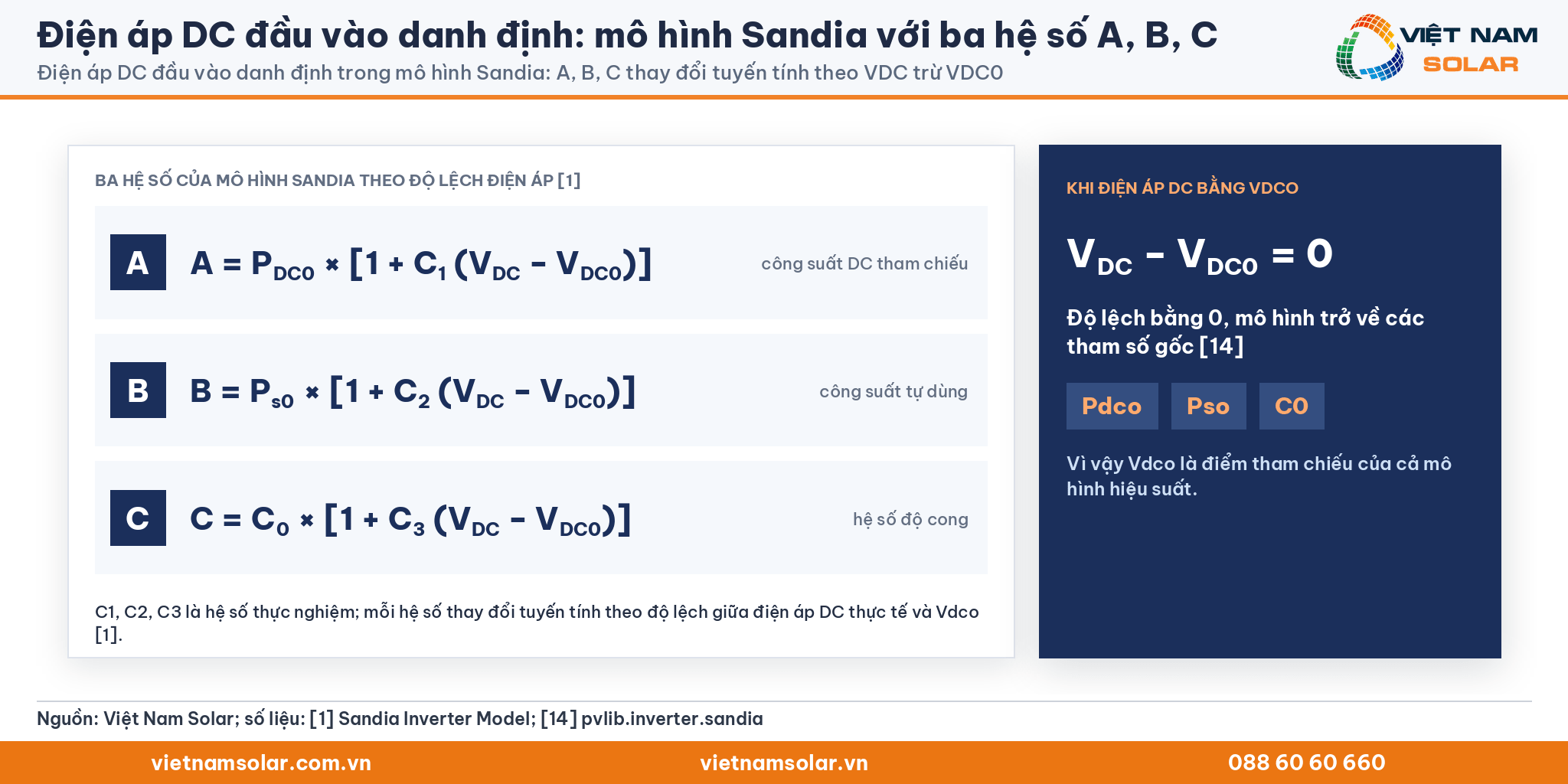

Mô hình Sandia lấy Vdco làm điểm tham chiếu
Mô hình Sandia tính công suất AC từ công suất DC qua ba hệ số A, B, C. Mỗi hệ số thay đổi tuyến tính theo độ lệch giữa điện áp DC thực tế và Vdco, qua các hệ số thực nghiệm C1, C2, C3.[1] Khi điện áp DC bằng Vdco, độ lệch bằng 0 và mô hình trở về các tham số gốc Pdco, Pso, C0.[14]
A = PDC0 × [1 + C1 × (VDC - VDC0)]; B = Ps0 × [1 + C2 × (VDC - VDC0)]; C = C0 × [1 + C3 × (VDC - VDC0)]

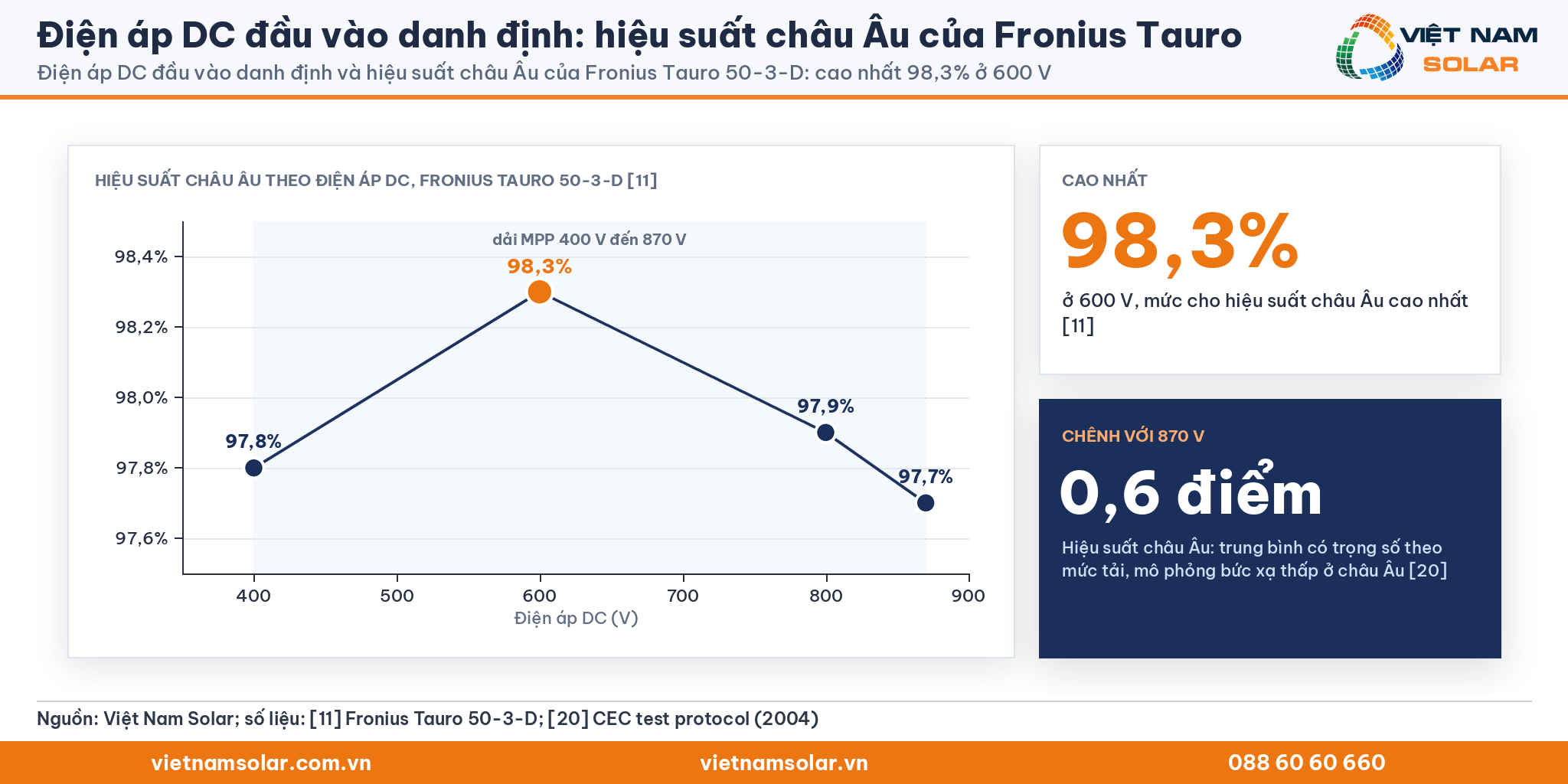

Hiệu suất châu Âu của Fronius Tauro ở bốn điện áp
Fronius công bố hiệu suất châu Âu của Tauro 50-3-D ở bốn mức điện áp DC.[11] Hiệu suất châu Âu là hiệu suất trung bình có trọng số theo các mức tải, mô phỏng điều kiện bức xạ thấp ở châu Âu.[20]
| Điện áp DC[11] | 400 V | 600 V | 800 V | 870 V |
|---|---|---|---|---|
| Hiệu suất châu Âu ηEU | 97,8% | 98,3% | 97,9% | 97,7% |
Mức 600 V cho hiệu suất cao nhất, cao hơn mức 870 V khoảng 0,6 điểm phần trăm (số tự tính). Dải MPP của Tauro 50-3-D là 400 V đến 870 V.[11]

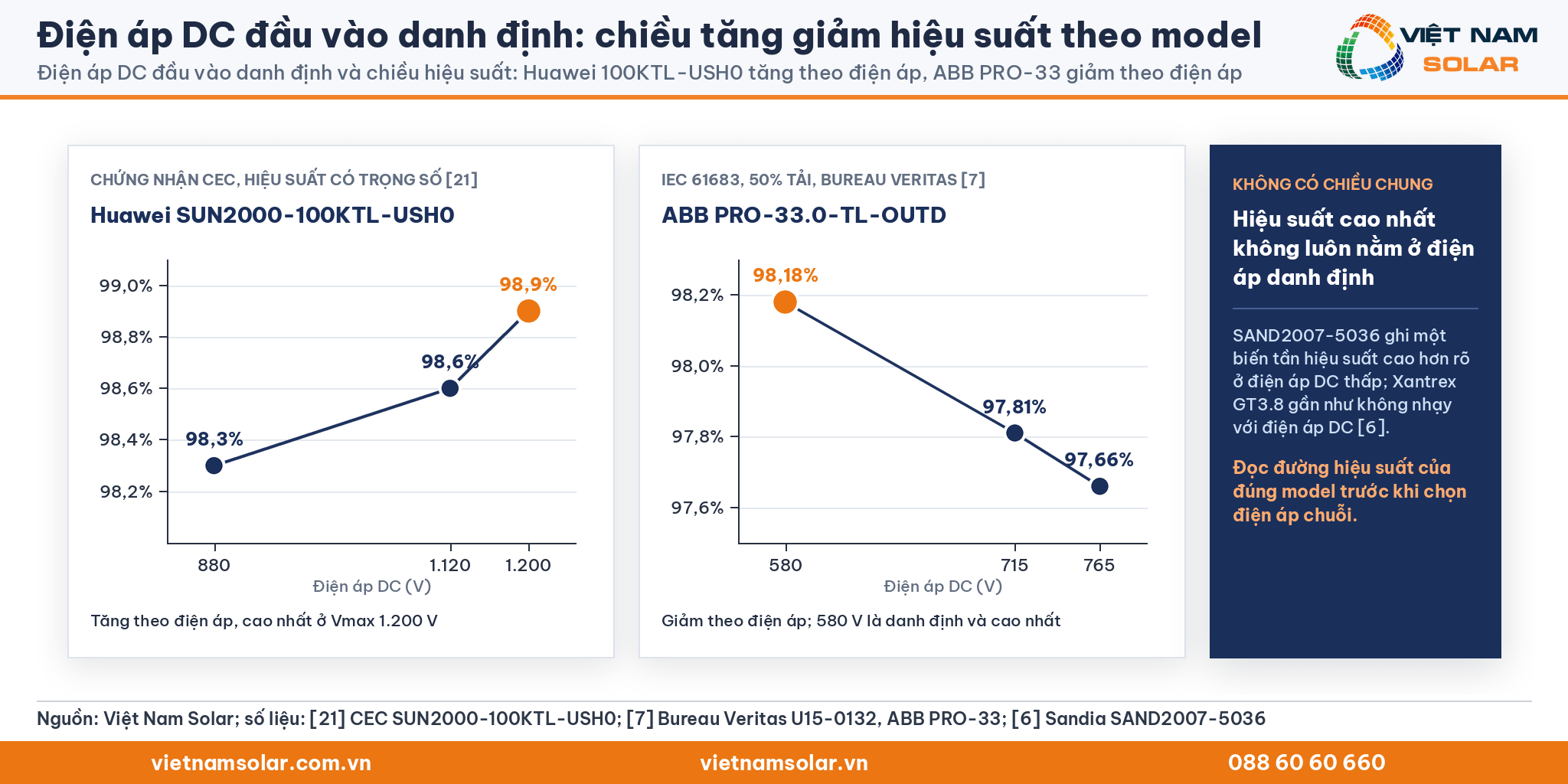

Hiệu suất cao nhất không luôn nằm ở điện áp danh định

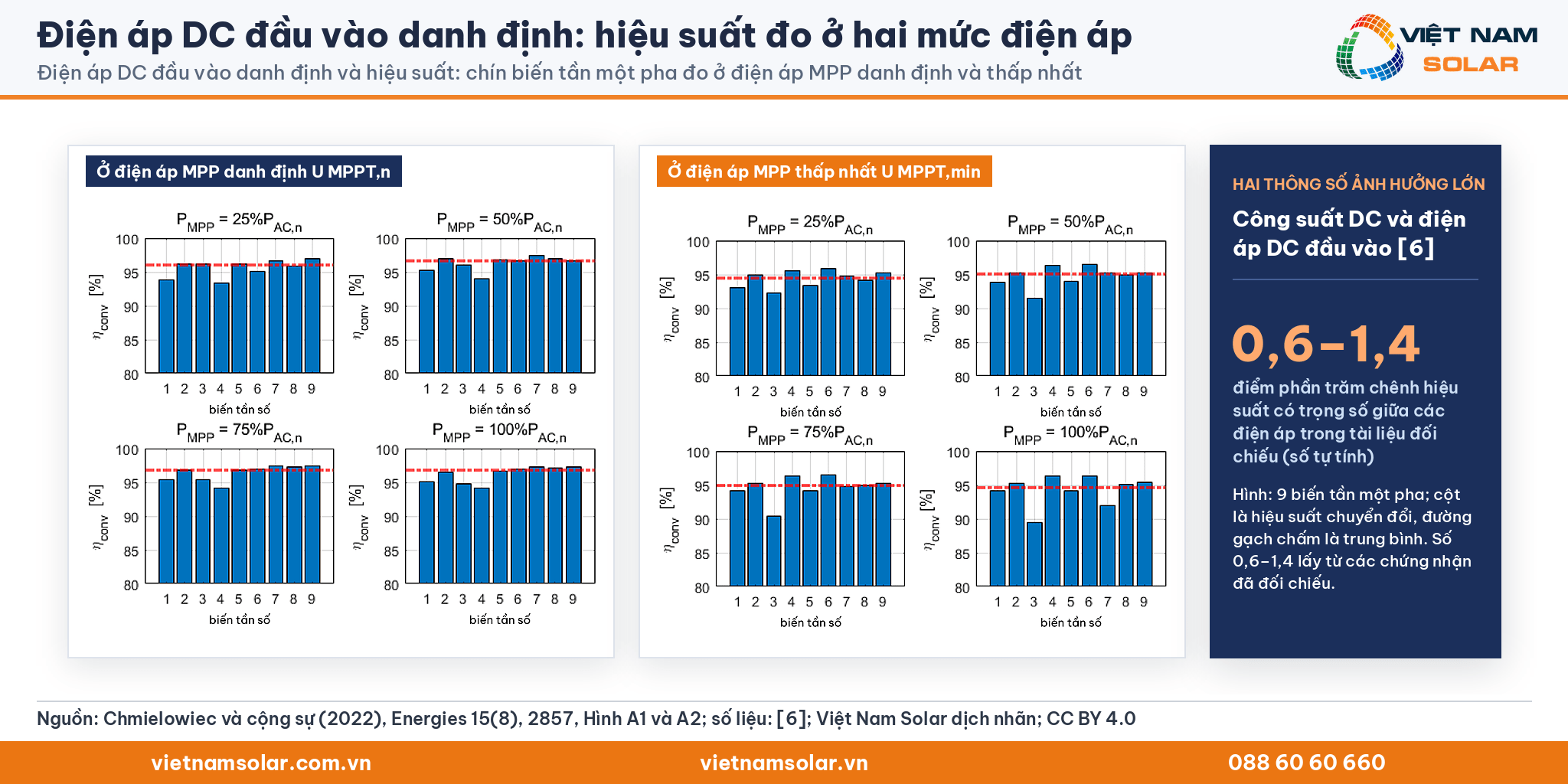

Báo cáo Sandia ghi một biến tần có hiệu suất cao hơn rõ ở điện áp DC thấp. Báo cáo SAND2007-5036 cũng ghi Xantrex GT3.8 gần như không nhạy với mức điện áp DC.[6] Chứng nhận CEC của Huawei SUN2000-100KTL-USH0 ghi hiệu suất có trọng số 98,3% ở 880 V, 98,6% ở 1.120 V và 98,9% ở 1.200 V.[21] Ở model này, hiệu suất tăng theo điện áp và cao nhất ở Vmax.
Biến tần ABB PRO-33 đạt hiệu suất cao nhất ở điện áp thấp
Chứng nhận của Bureau Veritas cho ABB PRO-33.0-TL-OUTD đo hiệu suất theo IEC 61683 ở ba điện áp DC. Ở 50% tải, hiệu suất là 98,18% tại 580 V, 97,81% tại 715 V và 97,66% tại 765 V. Chứng nhận ghi 580 V là điện áp danh định trong phép thử IEC 61683. Ở model này, điểm danh định trùng điểm hiệu suất cao nhất trong ba điện áp đo.[7]

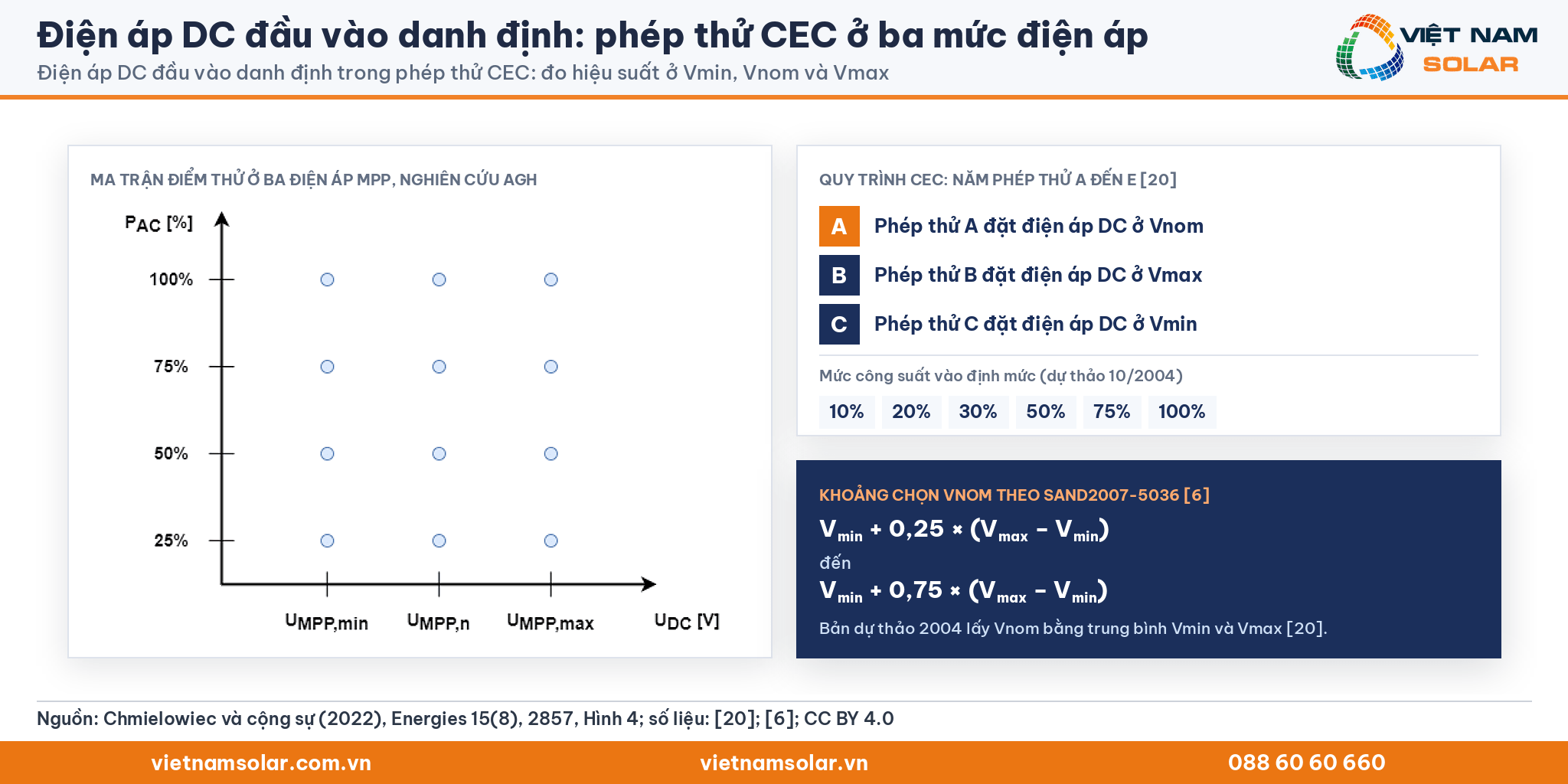

5. Phòng thử đo hiệu suất ở điện áp danh định theo cách nào?
Phòng thử đo hiệu suất biến tần ở ba mức điện áp DC: thấp nhất, danh định và cao nhất. Quy trình thử biến tần của Sandia, bản lưu trên trang của Ủy ban Năng lượng California, viết tắt CEC, có năm phép thử hiệu suất từ A đến E. Phép thử A đặt điện áp DC ở Vnom, phép thử B ở Vmax, phép thử C ở Vmin.[20] DNV mô tả đường hiệu suất CEC thường được đo ở ba điện áp đầu vào.[22]
Quy trình CEC đo ở Vmin, Vnom và Vmax
Bản dự thảo tháng 10/2004 của quy trình yêu cầu đo hiệu suất ở các mức 10%, 20%, 30%, 50%, 75% và 100% công suất vào định mức. Mức 5% là tùy chọn. Ở bản dự thảo này, Vnom phía DC lấy bằng trung bình của Vmin và Vmax.[20] Theo báo cáo SAND2007-5036, quy trình CEC cho nhà sản xuất chọn Vnom trong một khoảng xác định. Khoảng này đi từ Vmin + 0,25 × (Vmax − Vmin) đến Vmin + 0,75 × (Vmax − Vmin).[6]

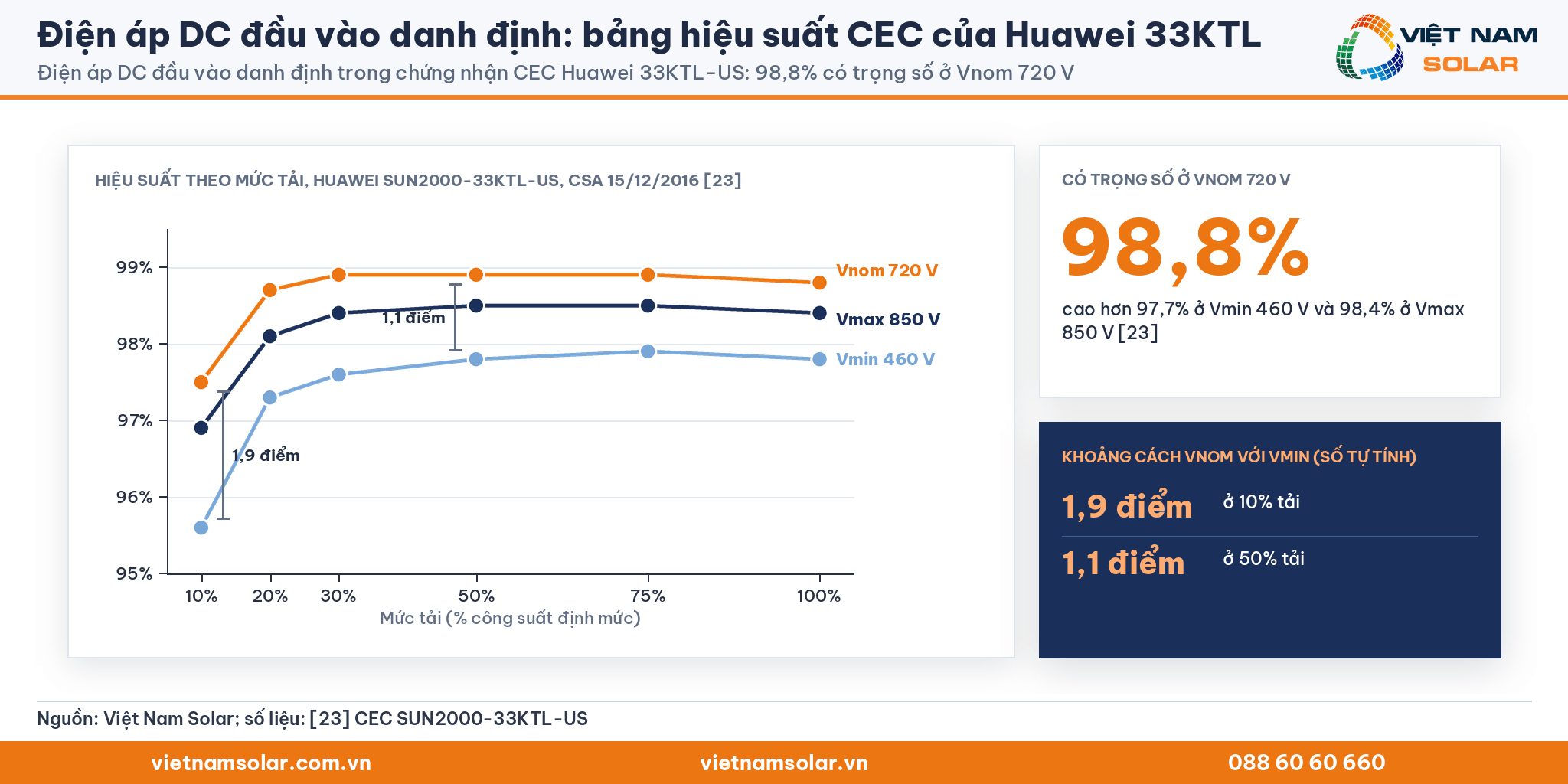

Đọc bảng hiệu suất trong chứng nhận CEC của Huawei
Chứng nhận CEC của Huawei SUN2000-33KTL-US do CSA cấp ngày 15/12/2016 ghi hiệu suất ở ba điện áp. Ở Vnom 720 V, hiệu suất có trọng số đạt 98,8%, cao hơn 97,7% ở Vmin 460 V và 98,4% ở Vmax 850 V.[23]
| Điện áp DC[23] | 10% tải | 20% | 30% | 50% | 75% | 100% | Có trọng số |
|---|---|---|---|---|---|---|---|
| Vmin 460 V | 95,6 | 97,3 | 97,6 | 97,8 | 97,9 | 97,8 | 97,7 |
| Vnom 720 V | 97,5 | 98,7 | 98,9 | 98,9 | 98,9 | 98,8 | 98,8 |
| Vmax 850 V | 96,9 | 98,1 | 98,4 | 98,5 | 98,5 | 98,4 | 98,4 |
Ở 10% tải, khoảng cách giữa Vnom và Vmin lên tới 1,9 điểm phần trăm (số tự tính). Ở 50% tải, khoảng cách này chỉ còn 1,1 điểm phần trăm (số tự tính).

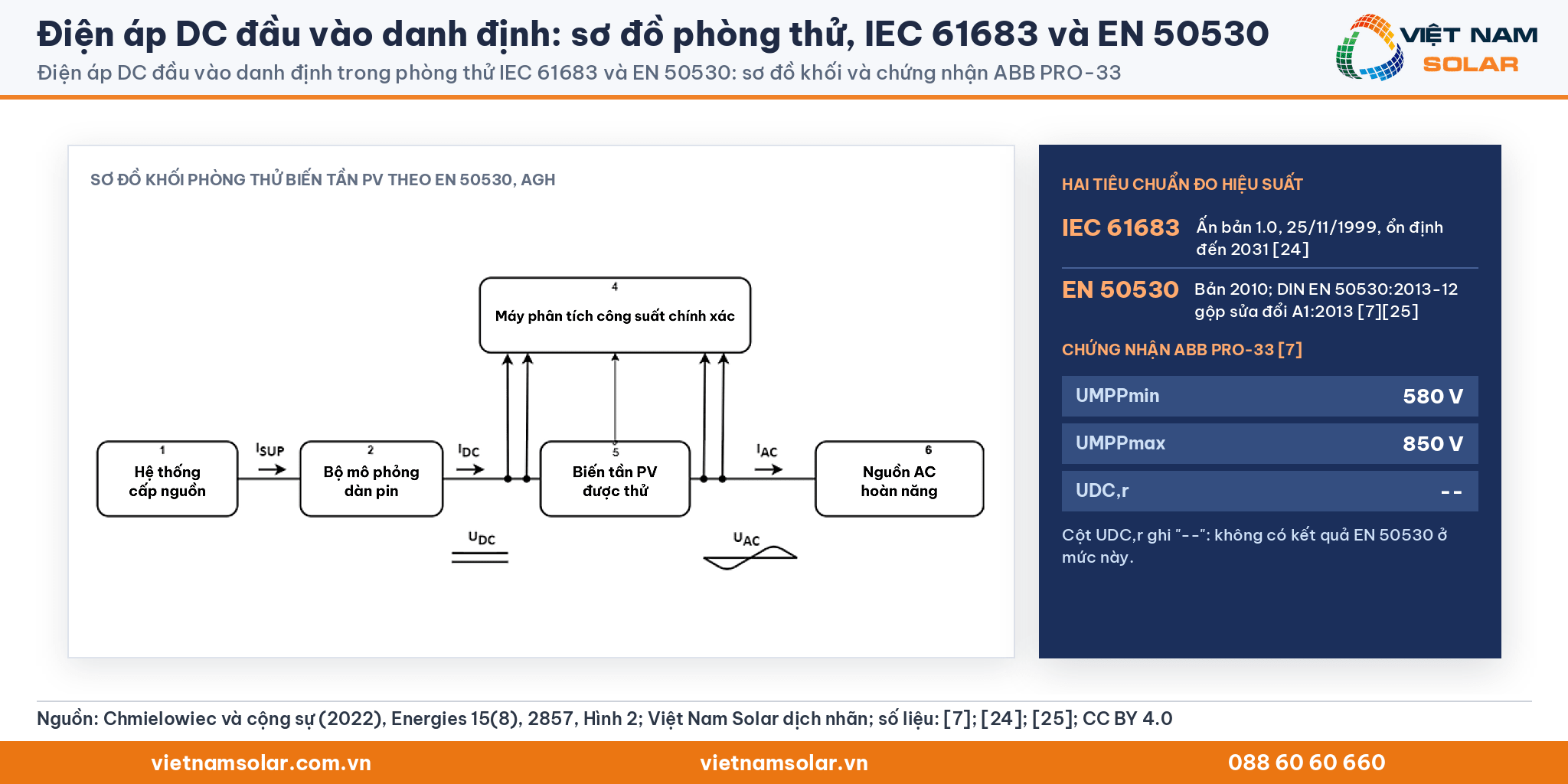

IEC 61683 và EN 50530 trong chứng nhận ABB
IEC 61683 là tiêu chuẩn đo hiệu suất bộ biến đổi công suất trong hệ quang điện. Ấn bản 1.0 công bố ngày 25/11/1999 và có ngày ổn định 2031.[24] EN 50530:2010 là tiêu chuẩn châu Âu về hiệu suất tổng của biến tần nối lưới.[7] Bản DIN EN 50530:2013-12 gộp EN 50530:2010 với sửa đổi A1:2013 và đang có hiệu lực.[25] Trong chứng nhận ABB PRO-33, phép thử EN 50530 dùng UMPPmin 580 V và UMPPmax 850 V cho tấm silic tinh thể. Cột UDC,r của chứng nhận ghi "--", nên chứng nhận không có kết quả EN 50530 ở mức điện áp này.[7]

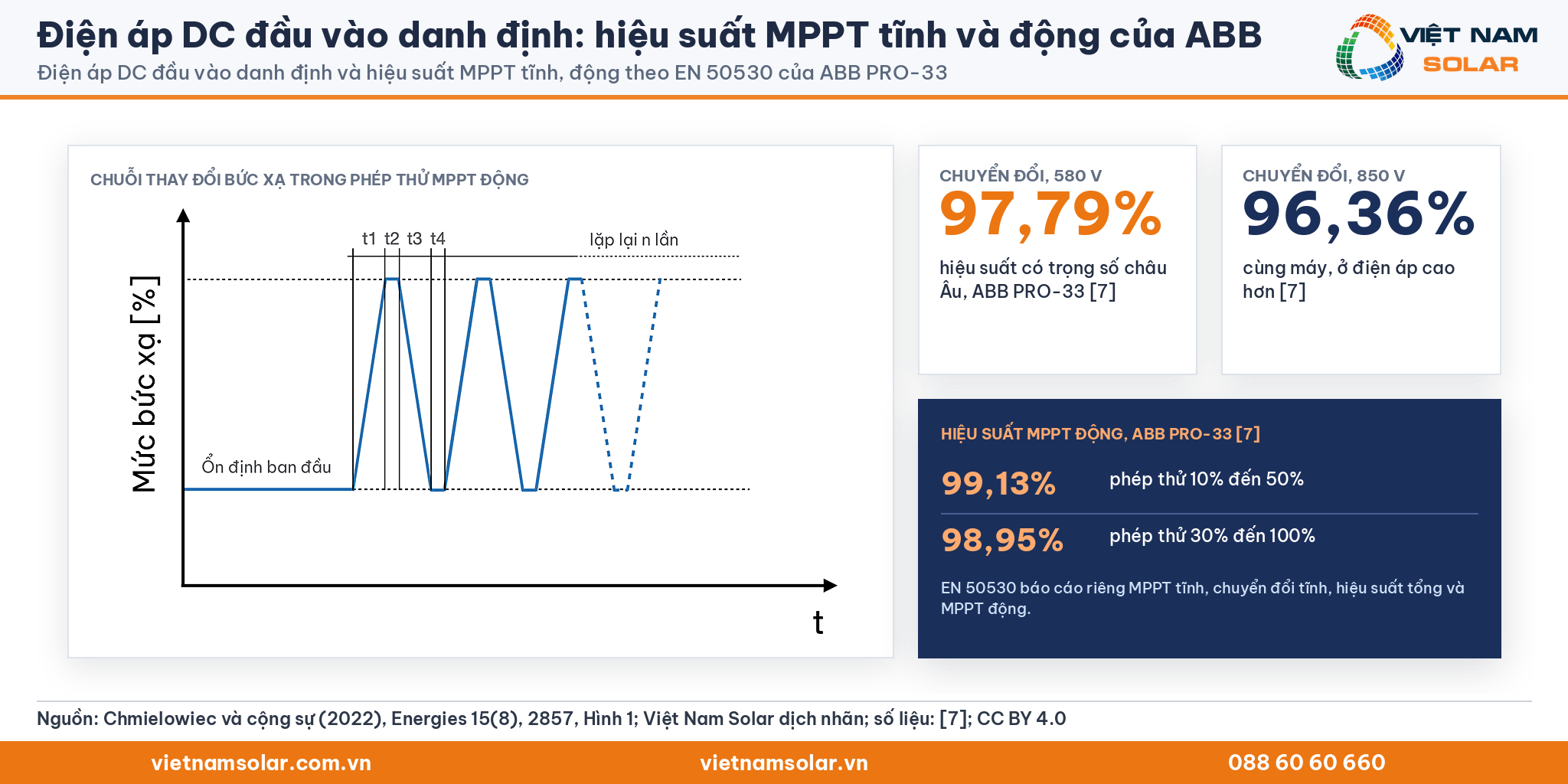

Hiệu suất MPPT tĩnh và động theo EN 50530
Chứng nhận ABB theo EN 50530 báo cáo riêng hiệu suất MPPT tĩnh, hiệu suất chuyển đổi tĩnh, hiệu suất tổng và hiệu suất MPPT động.[7] Hiệu suất MPPT cho biết biến tần bám điểm công suất cực đại chính xác đến đâu. Với ABB PRO-33, hiệu suất chuyển đổi có trọng số châu Âu là 97,79% ở 580 V và 96,36% ở 850 V. Hiệu suất MPPT động đạt 99,13% ở phép thử 10% đến 50% và 98,95% ở phép thử 30% đến 100%.[7]

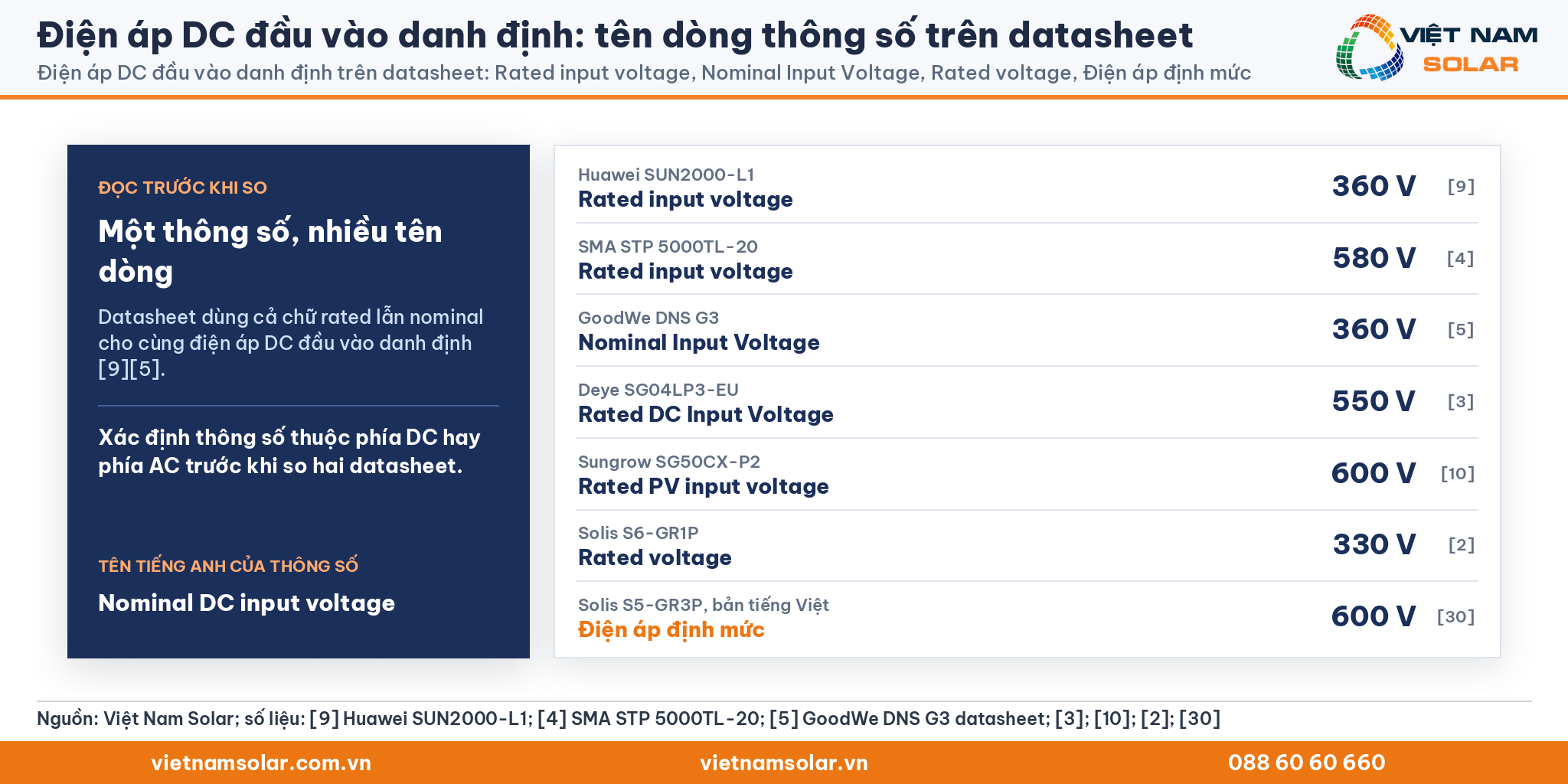

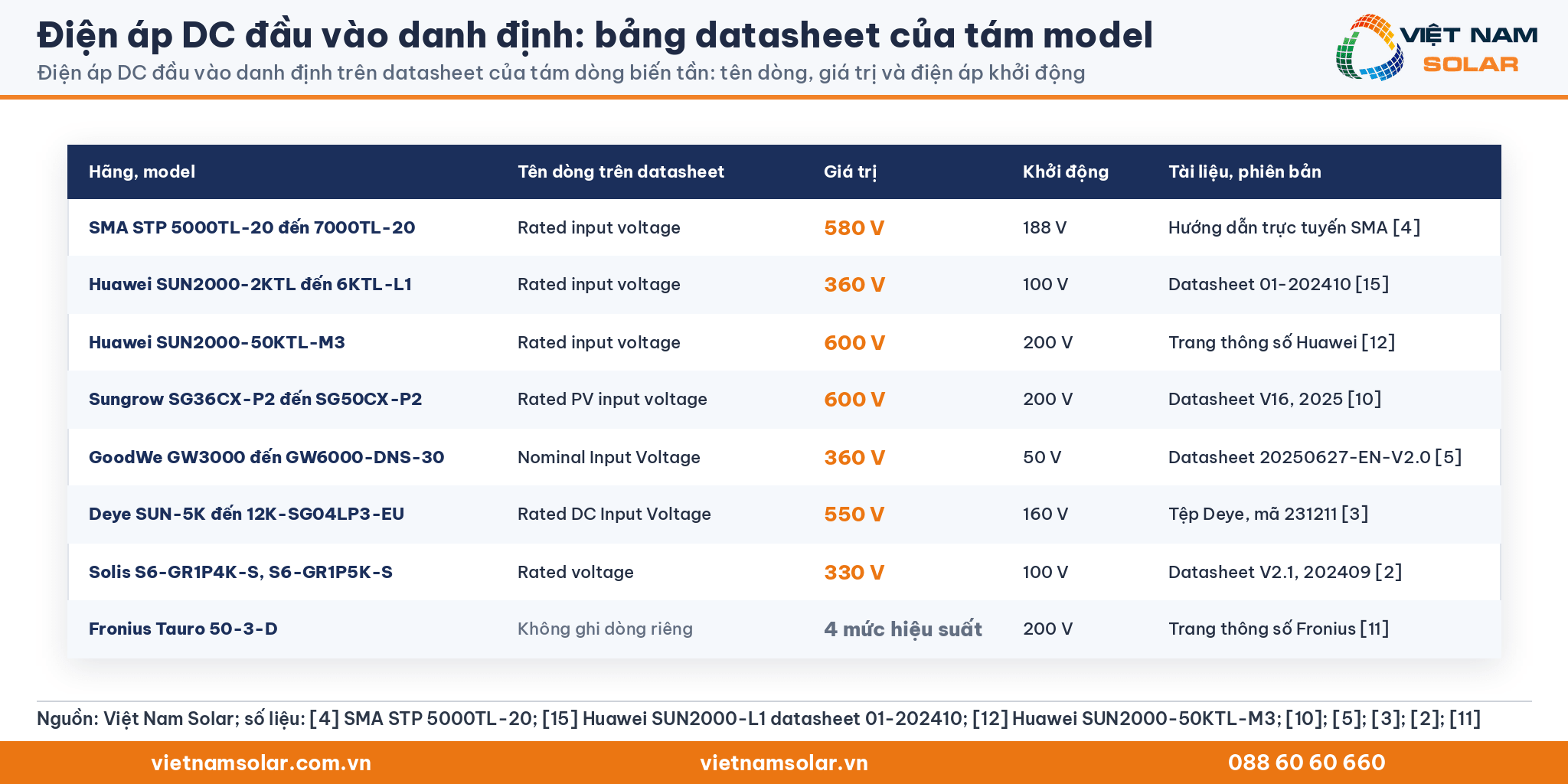

6. Các hãng ghi điện áp DC đầu vào danh định trên datasheet ra sao?
Bảy model trong bảng ghi điện áp DC đầu vào danh định, riêng Fronius Tauro 50-3-D không có dòng này.[11] Nhóm một pha ghi 330 V đến 360 V. Biến tần ba pha trong bảng ghi 550 V đến 600 V. Tên dòng trên datasheet khác nhau giữa các hãng, dù cùng chỉ một thông số.[10][3]
| Hãng, model | Tên dòng trên datasheet | Giá trị | Khởi động | Tài liệu, phiên bản |
|---|---|---|---|---|
| SMA STP 5000TL-20 đến 7000TL-20 | Rated input voltage | 580 V | 188 V | Hướng dẫn sử dụng trực tuyến SMA[4] |
| Huawei SUN2000-2KTL đến 6KTL-L1 | Rated input voltage | 360 V | 100 V | Datasheet bản 01-202410[15] |
| Huawei SUN2000-50KTL-M3 | Rated input voltage | 600 V | 200 V | Trang thông số Huawei[12] |
| Sungrow SG36CX-P2, SG40CX-P2, SG50CX-P2 | Rated PV input voltage | 600 V | 200 V | Datasheet Version 16, năm 2025[10] |
| GoodWe GW3000 đến GW6000-DNS-30 | Nominal Input Voltage | 360 V | 50 V | Datasheet 20250627-EN-V2.0[5] |
| Deye SUN-5K đến 12K-SG04LP3-EU | Rated DC Input Voltage | 550 V | 160 V | Tệp datasheet trên trang Deye, mã tệp 231211[3] |
| Solis S6-GR1P4K-S, S6-GR1P5K-S | Rated voltage | 330 V | 100 V | Tệp datasheet V2.1, 202409[2] |
| Fronius Tauro 50-3-D | Không ghi dòng riêng | ηEU ở 400, 600, 800, 870 V | 200 V | Trang thông số Fronius[11] |

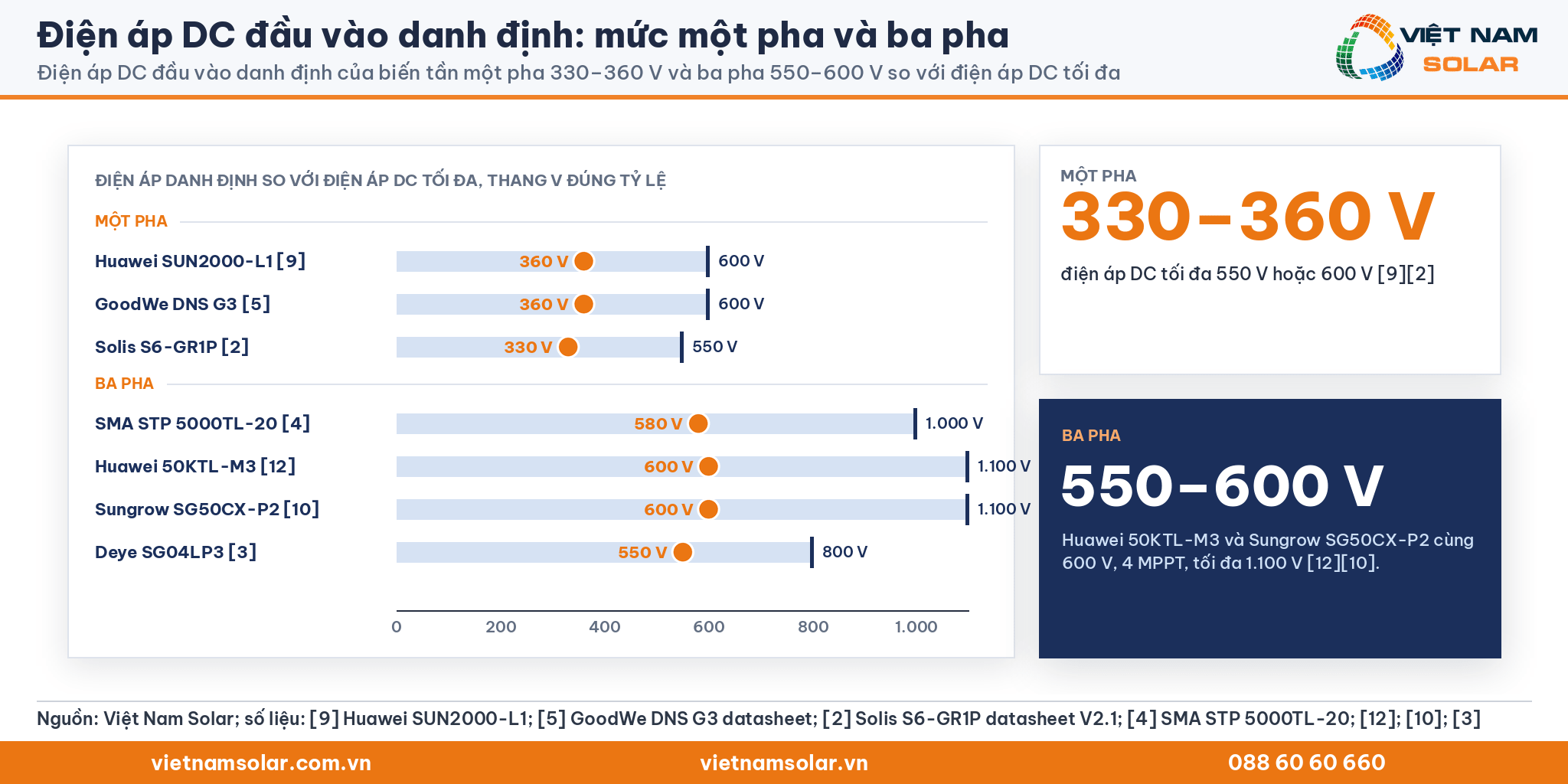

Biến tần một pha ghi 330 V đến 360 V
Ba dòng biến tần một pha trong bảng ghi điện áp danh định 330 V hoặc 360 V. Điện áp DC tối đa của nhóm này là 550 V hoặc 600 V.[9][2] GoodWe DNS G3 có dải MPPT rộng 40 V đến 560 V, nhưng vẫn công bố điện áp danh định 360 V.[5]
Biến tần ba pha ghi 550 V đến 600 V
Huawei SUN2000-50KTL-M3 và Sungrow SG50CX-P2 cùng ghi 600 V, cùng có 4 MPPT và điện áp DC tối đa 1.100 V.[12][10] SMA STP 5000TL-20 là máy ba pha cỡ nhỏ, ghi 580 V với điện áp DC tối đa 1.000 V.[4] Deye SUN-12K-SG04LP3 là biến tần hybrid ba pha, ghi 550 V với điện áp DC tối đa 800 V.[3]

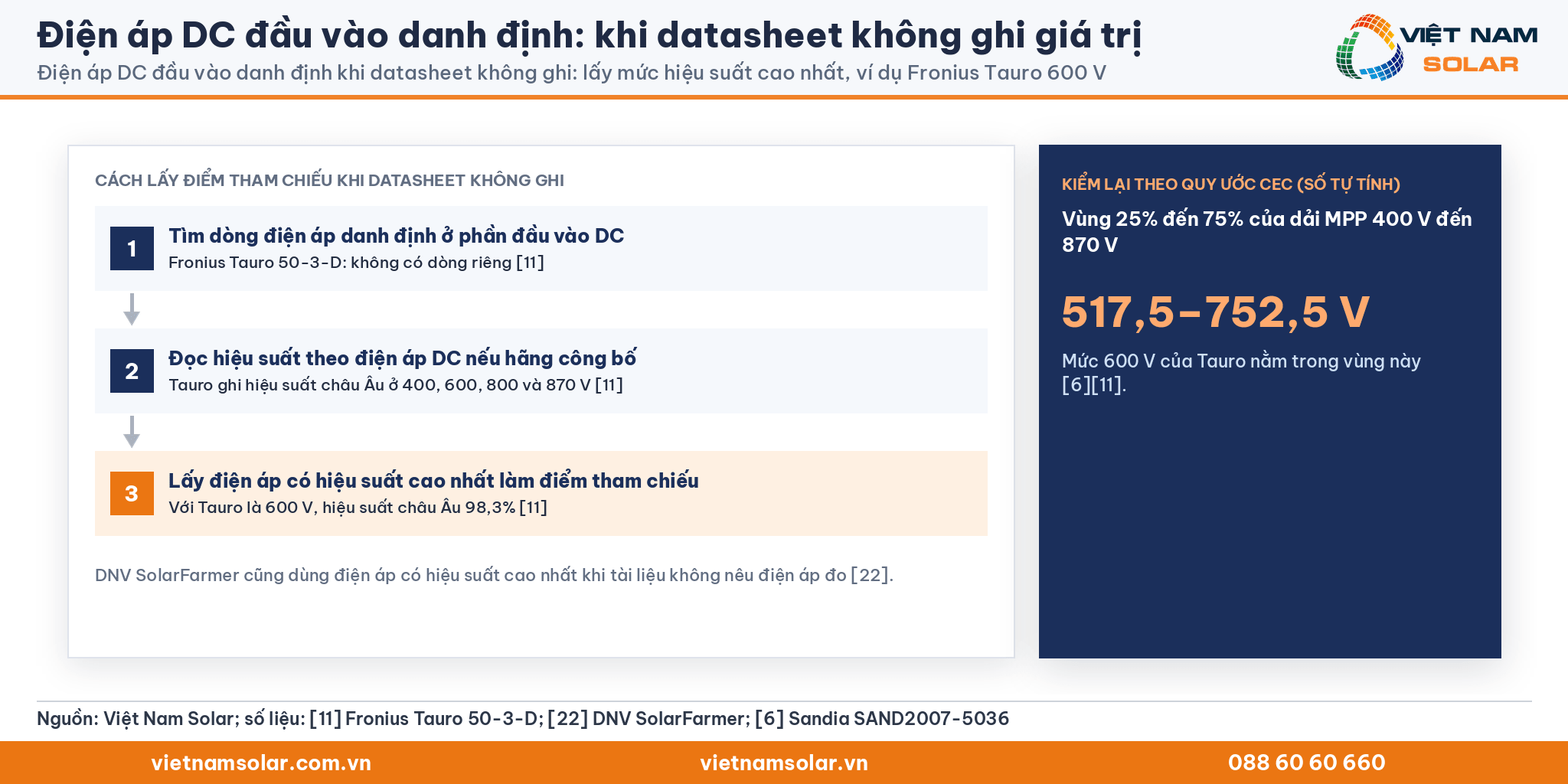

Khi datasheet không ghi điện áp danh định
Trang thông số Fronius Tauro 50-3-D không có dòng điện áp đầu vào danh định. Thay vào đó, Fronius ghi hiệu suất châu Âu ở bốn điện áp DC.[11] Với model loại này, người thiết kế có thể lấy mức 600 V, nơi hiệu suất châu Âu cao nhất, làm điểm tham chiếu khi đặt chuỗi. Phần mềm SolarFarmer của DNV cũng dùng điện áp có hiệu suất cao nhất khi tài liệu không nêu điện áp đo.[22]
7. Vì sao nên thiết kế chuỗi pin gần điện áp danh định?
Chuỗi pin đặt gần điện áp danh định có điện áp làm việc nằm gần giữa dải MPPT. Điện áp làm việc của chuỗi luôn thay đổi theo nhiệt độ tấm pin, nên điểm giữa dải cho khoảng dư cả hai phía.[26][27] Điểm danh định cũng là vùng hãng đã thử hiệu suất.[6]

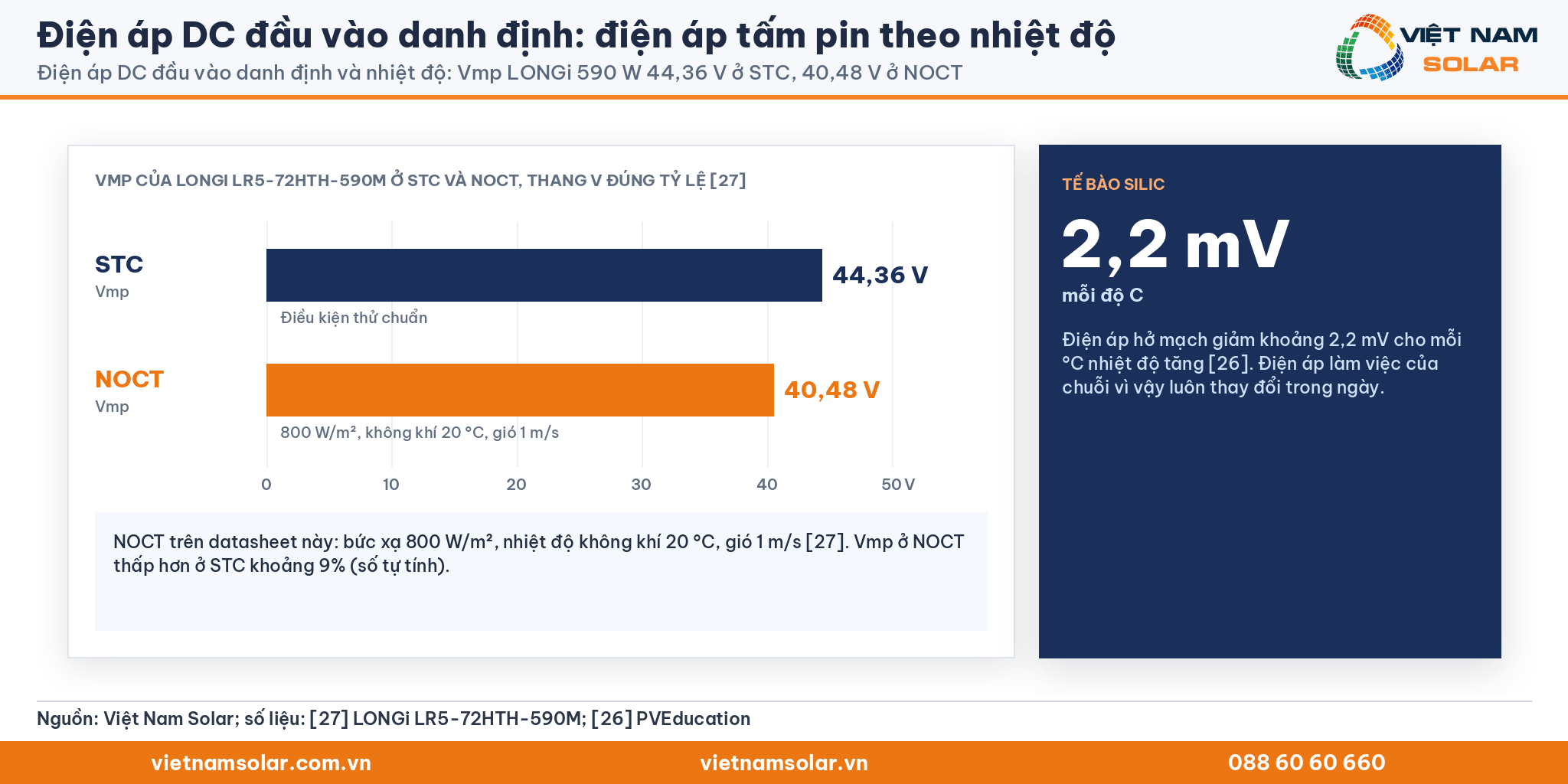

Điện áp làm việc của chuỗi thay đổi theo nhiệt độ
Điện áp hở mạch của tế bào silic giảm khi nhiệt độ tăng, khoảng 2,2 mV cho mỗi độ C.[26] Datasheet LONGi LR5-72HTH-590M ghi Vmp 44,36 V ở điều kiện thử chuẩn STC và 40,48 V ở điều kiện NOCT. NOCT trên datasheet này là bức xạ 800 W/m², nhiệt độ không khí 20 °C, gió 1 m/s.[27]

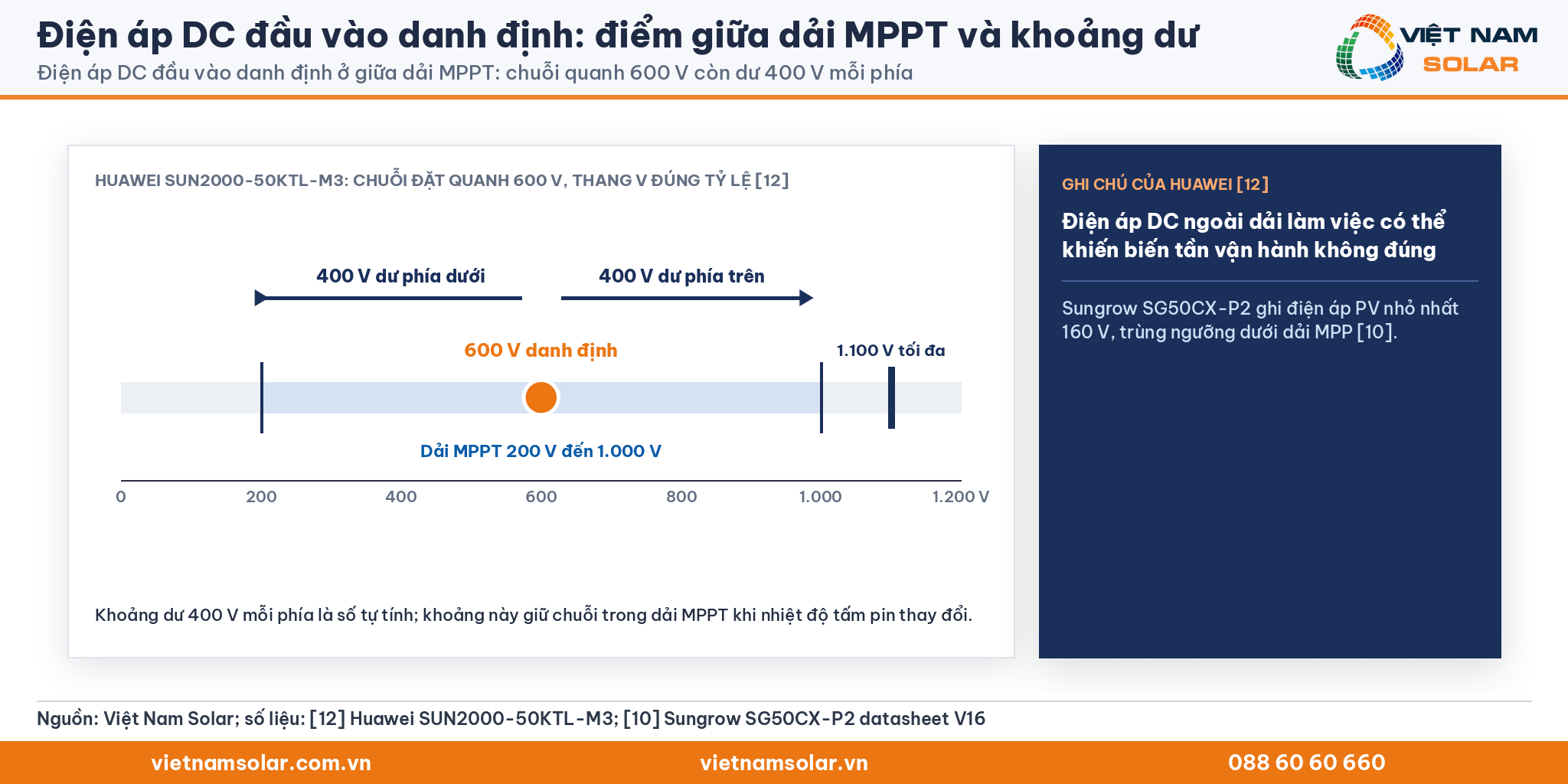

Điểm giữa dải giữ chuỗi trong vùng MPPT
Huawei ghi chú điện áp DC nằm ngoài dải làm việc có thể khiến biến tần vận hành không đúng.[12] Chuỗi đặt quanh 600 V trên dải 200 V đến 1.000 V còn cách ngưỡng dưới 400 V và ngưỡng trên 400 V (số tự tính). Khoảng cách này giữ chuỗi trong dải MPPT khi nhiệt độ tấm pin thay đổi trong ngày.
Vùng điện áp có hiệu suất đã được kiểm chứng
Hiệu suất in trên datasheet thường không kèm điện áp đo. DNV ghi rằng với hiệu suất tối đa và hiệu suất có trọng số, điện áp đo nhiều khả năng không được nêu.[22] Thiết kế quanh điện áp danh định giúp hệ làm việc gần điểm hãng dùng làm tham chiếu thử, thay vì ở hai đầu dải. Khái niệm hiệu suất in trên datasheet nằm ở bài hiệu suất tối đa.

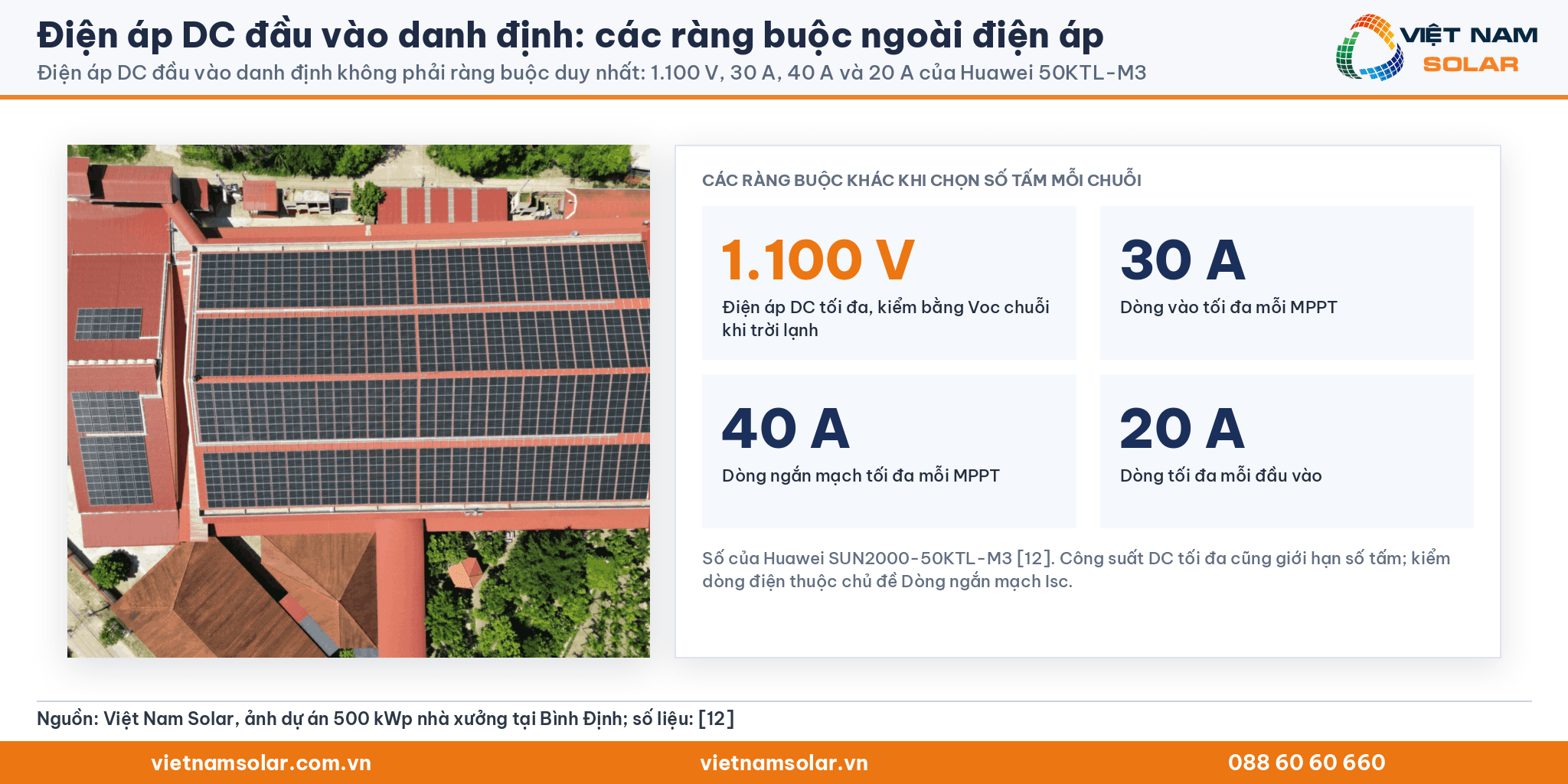

Điện áp danh định không phải ràng buộc duy nhất
Số tấm mỗi chuỗi còn bị giới hạn bởi điện áp DC tối đa, dòng điện mỗi MPPT và công suất DC tối đa. Huawei SUN2000-50KTL-M3 cho dòng tối đa 30 A và dòng ngắn mạch 40 A mỗi MPPT, cùng 20 A mỗi đầu vào.[12] Các phép kiểm dòng điện thuộc chủ đề Dòng ngắn mạch Isc, còn tỷ lệ DC/AC thuộc chủ đề Công suất đầu vào tối đa.
8. Ví dụ chọn số tấm mỗi chuỗi cho biến tần 50 kW
Trong ví dụ, chuỗi 15 tấm LONGi 590 W cho Vmp khoảng 607 V ở điều kiện NOCT, sát điện áp danh định 600 V của Huawei SUN2000-50KTL-M3. Mọi số trong ví dụ là số tự tính từ hai datasheet.[12][27] Nhiệt độ tấm pin thấp nhất 15 °C là giả định minh họa, cần thay bằng số liệu của công trình.

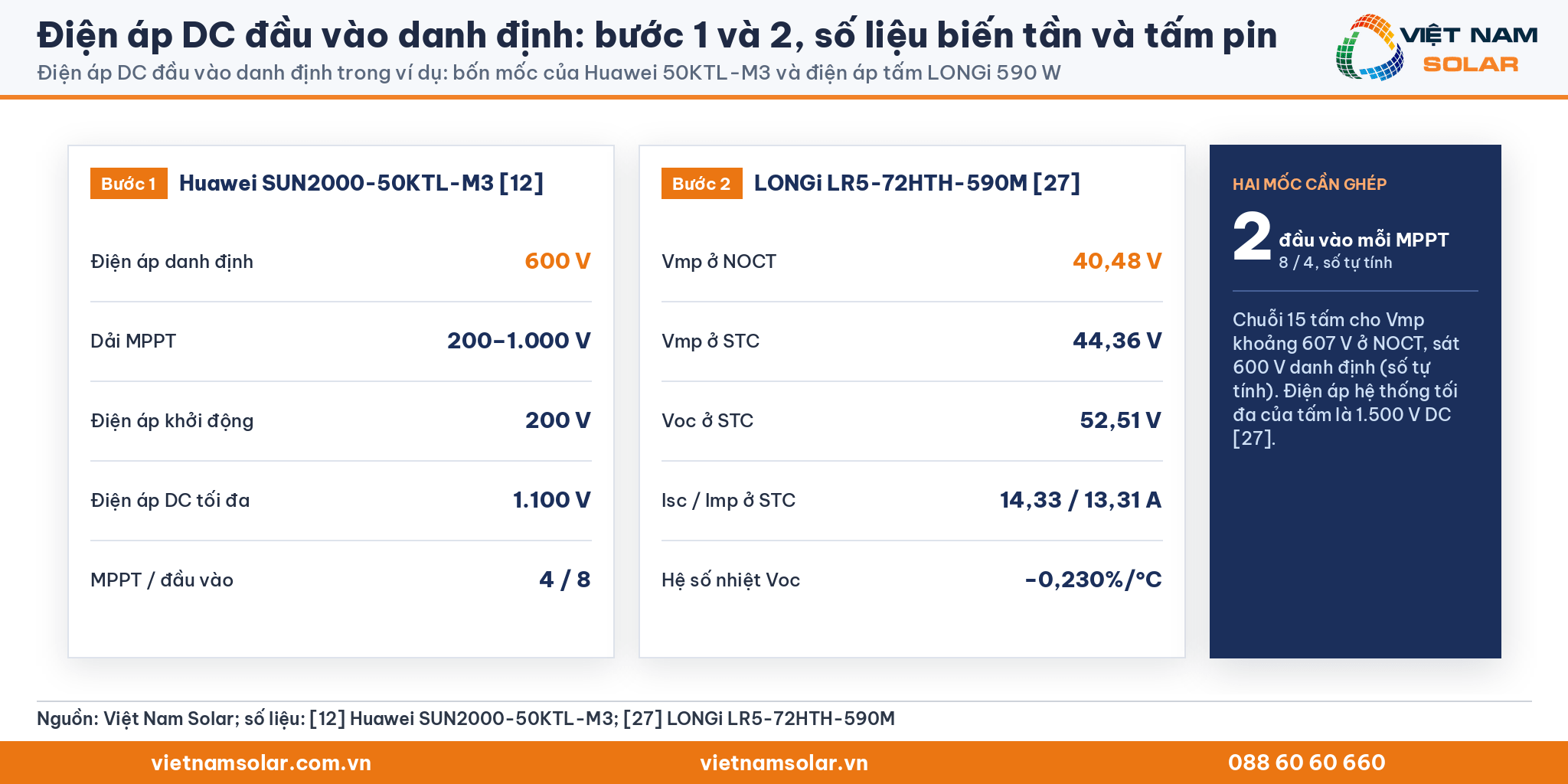

Bước 1: đọc bốn mốc điện áp của biến tần
Huawei SUN2000-50KTL-M3 ghi điện áp danh định 600 V và dải MPPT 200 V đến 1.000 V. Điện áp khởi động là 200 V, điện áp DC tối đa là 1.100 V.[12] Biến tần có 4 MPPT và 8 đầu vào, tức 2 đầu vào mỗi MPPT (số tự tính).
Bước 2: đọc điện áp của tấm pin
LONGi LR5-72HTH-590M ghi Voc 52,51 V, Vmp 44,36 V ở STC và Vmp 40,48 V ở NOCT. Ở STC, tấm có Isc 14,33 A và Imp 13,31 A. Hệ số nhiệt của Voc là −0,230%/°C, điện áp hệ thống tối đa của tấm là 1.500 V DC.[27]

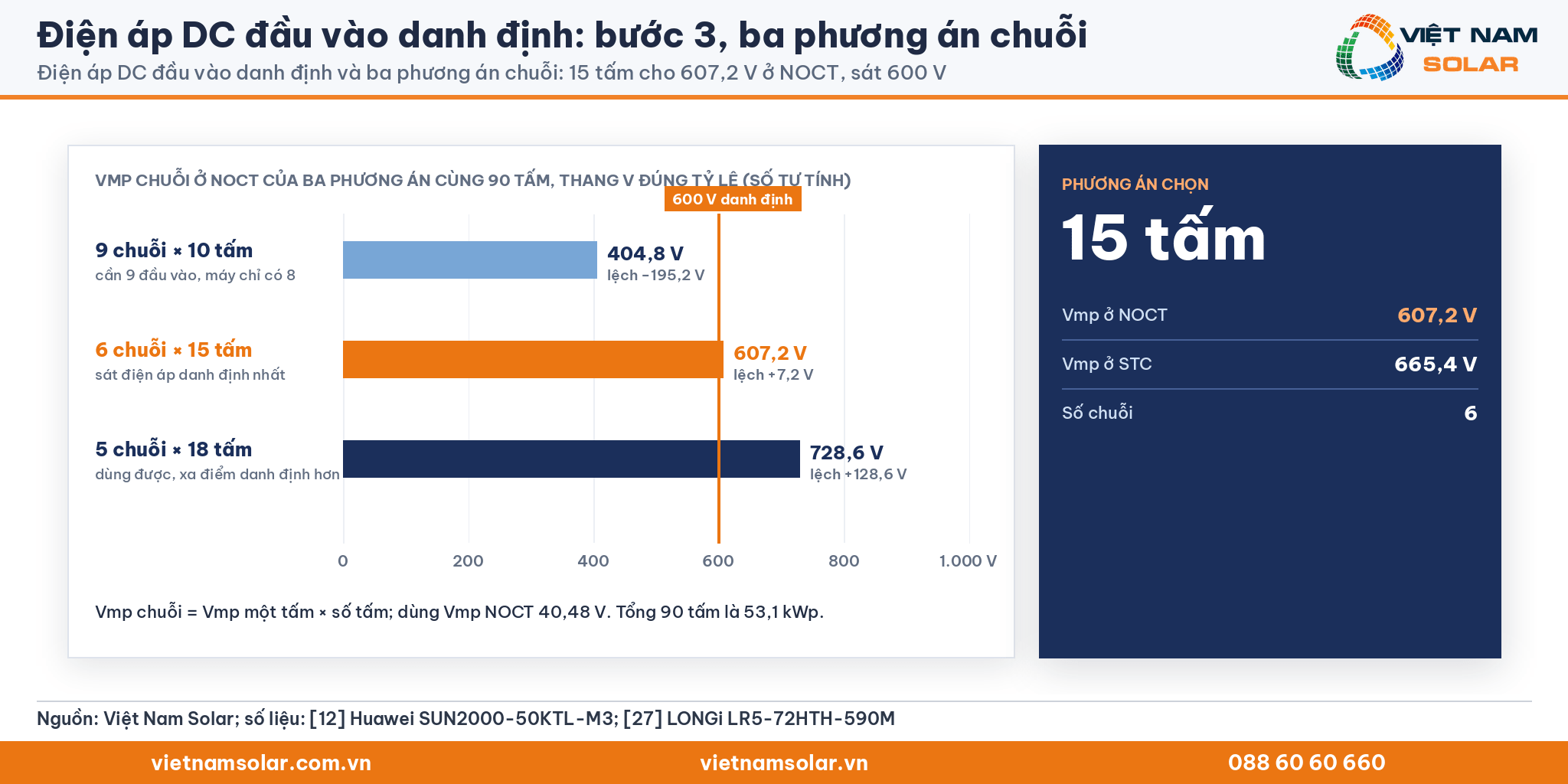

Bước 3: tính điện áp chuỗi theo số tấm
Điện áp chuỗi bằng điện áp một tấm nhân số tấm nối tiếp. Bảng dưới so ba phương án cùng 90 tấm, tổng 53,1 kWp (số tự tính).
| Phương án | Vmp STC | Vmp NOCT | Lệch so với 600 V ở NOCT | Số chuỗi cần | Kết luận |
|---|---|---|---|---|---|
| 9 chuỗi × 10 tấm | 443,6 V | 404,8 V | −195,2 V | 9 | Không đủ đầu vào, máy chỉ có 8 |
| 6 chuỗi × 15 tấm | 665,4 V | 607,2 V | +7,2 V | 6 | Sát điện áp danh định nhất |
| 5 chuỗi × 18 tấm | 798,5 V | 728,6 V | +128,6 V | 5 | Dùng được, xa điểm danh định hơn |

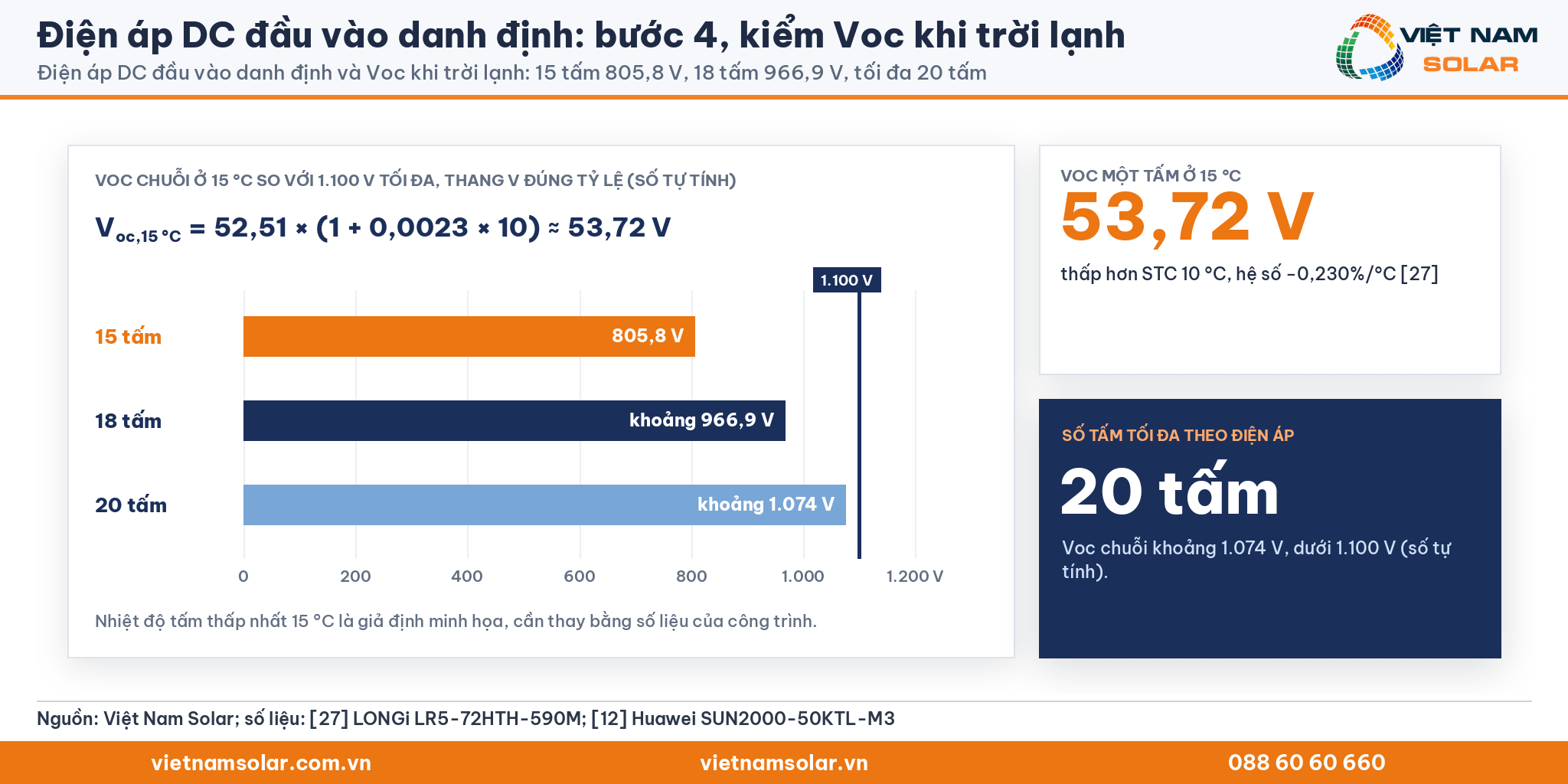

Bước 4: kiểm Voc khi trời lạnh
Giả định nhiệt độ tấm thấp nhất là 15 °C, thấp hơn STC 10 °C. Voc một tấm khi đó bằng 52,51 × (1 + 0,0023 × 10) ≈ 53,72 V (số tự tính). Chuỗi 15 tấm có Voc khoảng 805,8 V, chuỗi 18 tấm khoảng 966,9 V, đều dưới 1.100 V (số tự tính). Số tấm tối đa theo điện áp là 20 tấm, với Voc chuỗi khoảng 1.074 V (số tự tính).

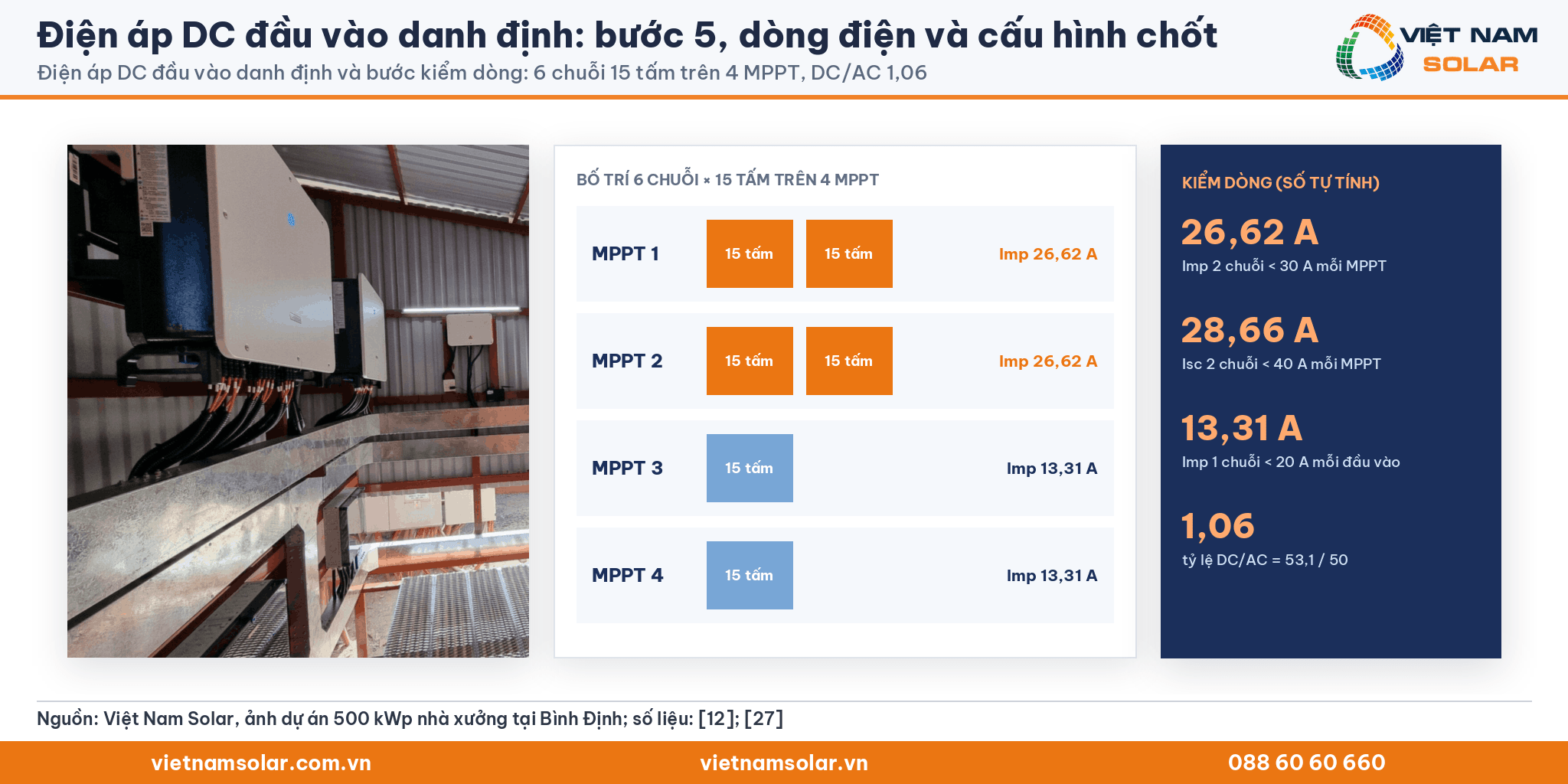

Bước 5: kiểm dòng điện và chốt cấu hình
Phương án 6 chuỗi × 15 tấm đặt 2 chuỗi trên MPPT 1 và MPPT 2, hai chuỗi còn lại mỗi chuỗi nối một MPPT. Hai chuỗi song song cho Imp 26,62 A và Isc 28,66 A, dưới mức 30 A và 40 A của mỗi MPPT (số tự tính từ[27][12]). Mỗi chuỗi mang Imp 13,31 A, dưới mức 20 A của mỗi đầu vào (số tự tính). Tỷ lệ DC/AC là 53,1 / 50 ≈ 1,06 (số tự tính). Cấu hình 15 tấm mỗi chuỗi được chốt vì sát 600 V nhất và còn dư cả điện áp lẫn dòng điện.
9. Áp dụng tại Việt Nam: cần kiểm gì trên datasheet?
Tại Việt Nam, điện áp DC đầu vào danh định do hãng biến tần công bố trên datasheet. Thông tư 05/2025/TT-BCT quy định điện áp danh định của lưới phân phối xoay chiều, gồm cấp 0,38 kV ở hạ áp.[13] Văn bản hợp nhất 38/VBHN-BCT ngày 12/08/2025 gộp Thông tư 05/2025/TT-BCT với Thông tư 46/2025/TT-BCT và giữ nguyên Điều 6 về điện áp.[28] Người lắp đặt cần đọc đúng dòng điện áp phía DC, rồi đặt chuỗi pin quanh giá trị đó.

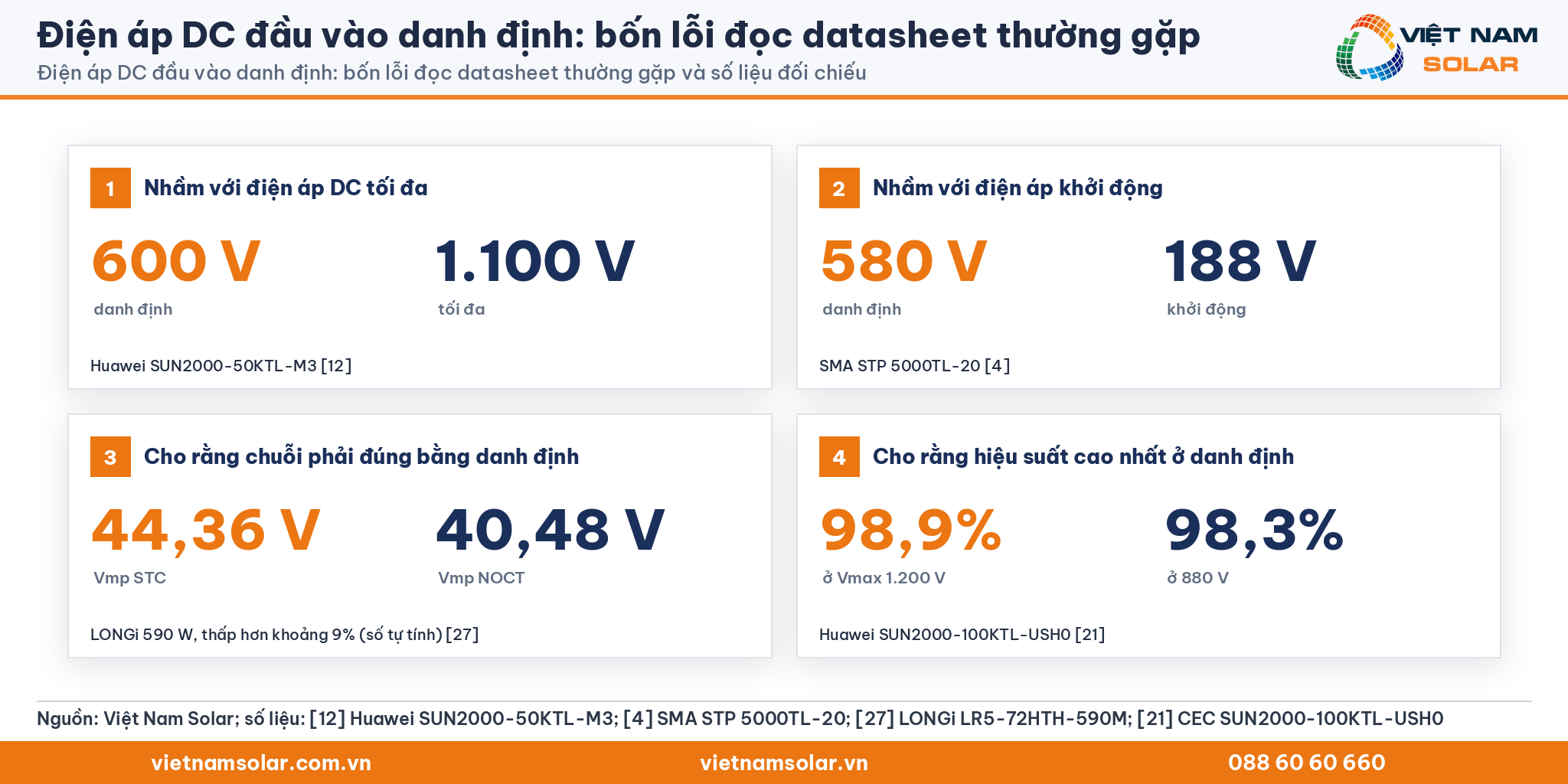

Bốn lỗi đọc datasheet thường gặp
- Nhầm điện áp danh định với điện áp DC tối đa. Huawei SUN2000-50KTL-M3 ghi 600 V danh định nhưng 1.100 V tối đa.[12]
- Nhầm điện áp danh định với điện áp khởi động. SMA STP 5000TL-20 ghi 580 V danh định và 188 V khởi động.[4]
- Cho rằng chuỗi phải đúng bằng điện áp danh định. Vmp của chuỗi thay đổi theo nhiệt độ và bức xạ. Ở tấm LONGi 590 W, Vmp ở NOCT thấp hơn ở STC khoảng 9% (số tự tính từ[27]).
- Cho rằng hiệu suất luôn cao nhất ở điện áp danh định. Huawei SUN2000-100KTL-USH0 đạt hiệu suất có trọng số cao nhất ở Vmax 1.200 V.[21]

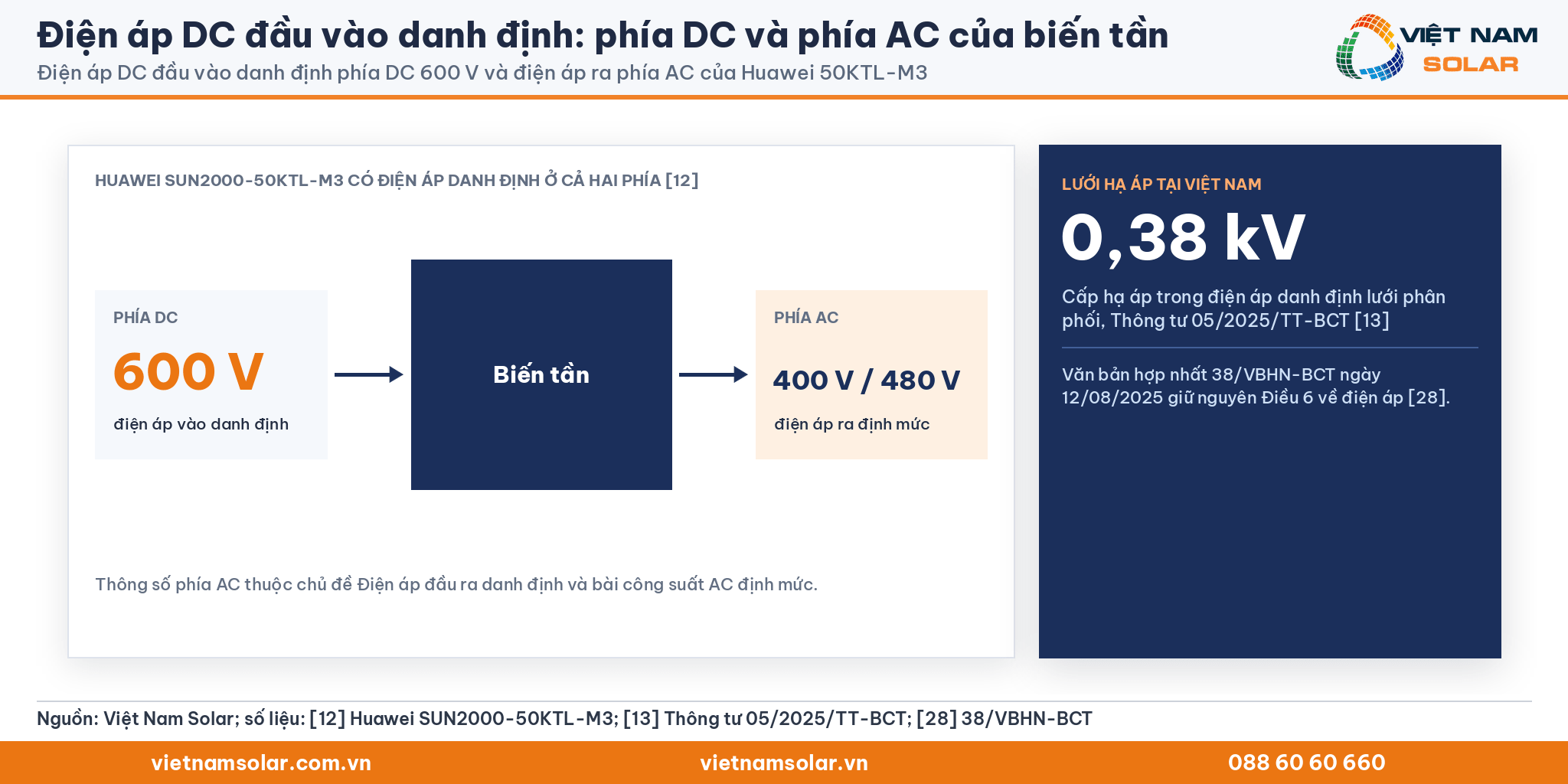

Phân biệt điện áp danh định phía DC và phía AC
Biến tần nối lưới có điện áp danh định ở cả hai phía. Huawei SUN2000-50KTL-M3 ghi điện áp vào danh định 600 V DC và điện áp ra định mức 400 V hoặc 480 V AC.[12] Thông số phía AC thuộc chủ đề Điện áp đầu ra danh định và bài công suất AC định mức.

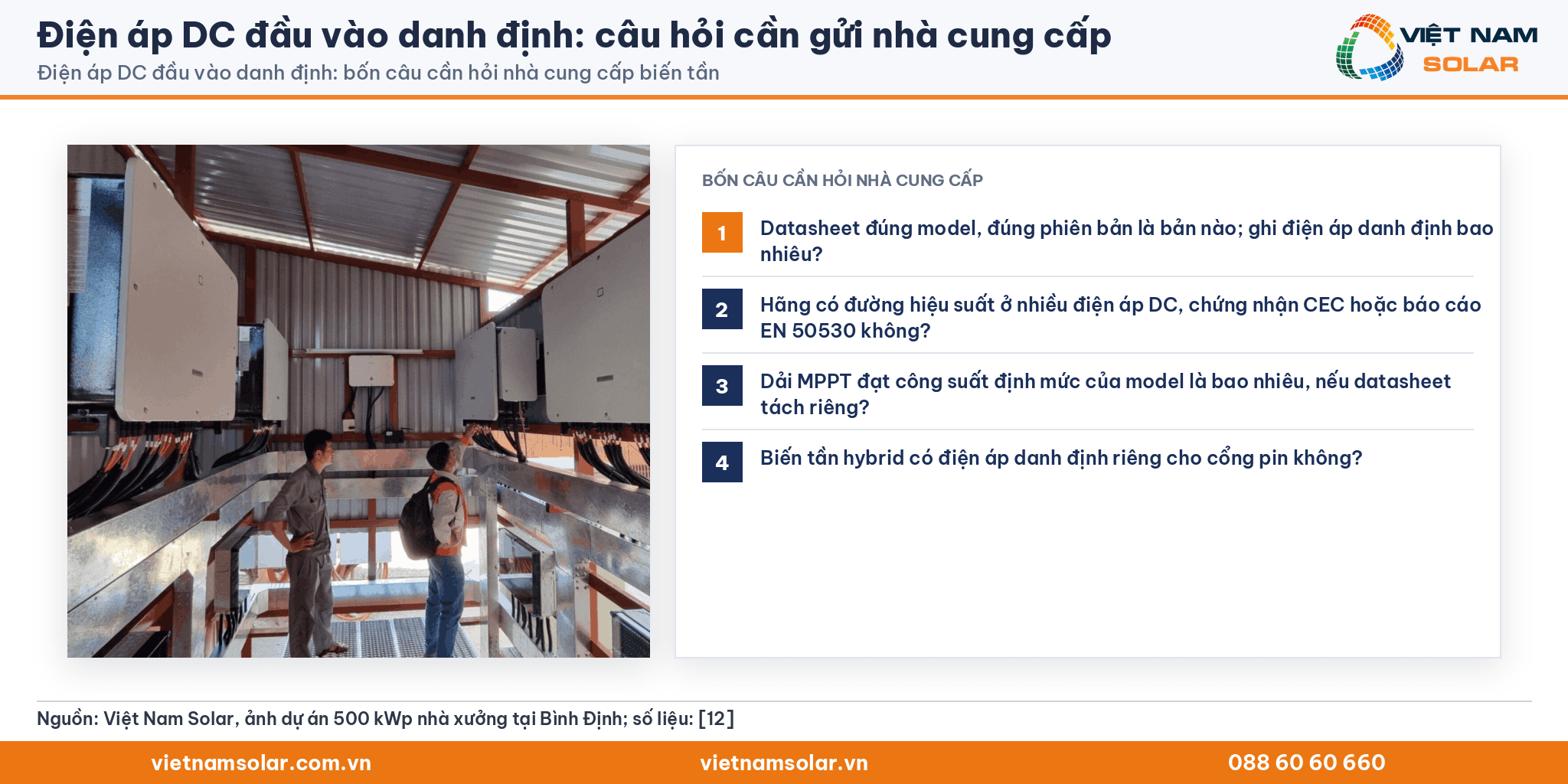

Những câu cần hỏi nhà cung cấp
- Datasheet đúng model và đúng phiên bản là bản nào, ghi điện áp danh định bao nhiêu.
- Hãng có đường hiệu suất ở nhiều điện áp DC, chứng nhận CEC hoặc báo cáo EN 50530 không.
- Dải MPPT đạt công suất định mức của model là bao nhiêu, nếu datasheet tách riêng.
- Biến tần hybrid có điện áp danh định riêng cho cổng pin không.

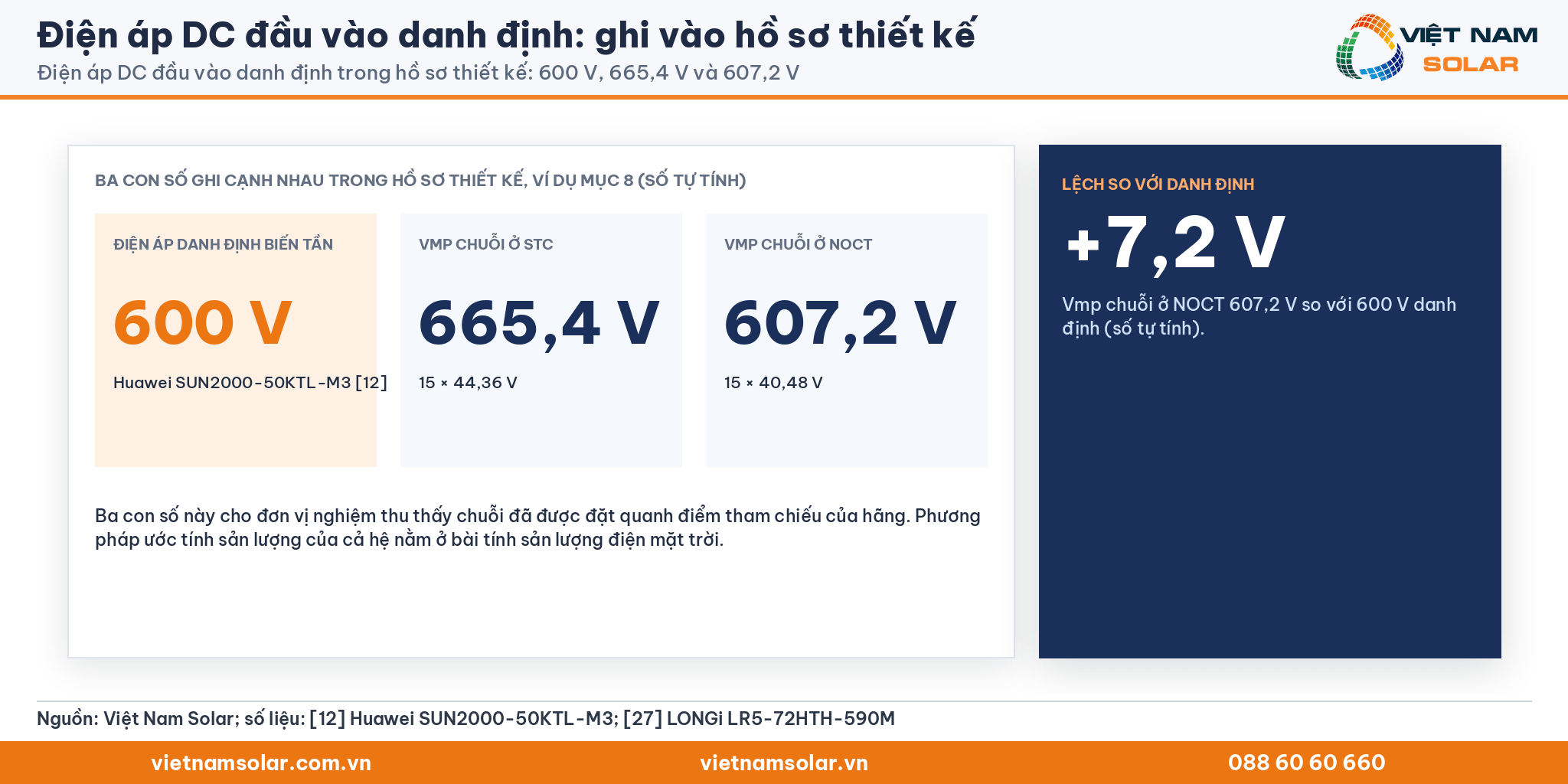

Ghi điện áp danh định vào hồ sơ thiết kế
Hồ sơ thiết kế nên ghi điện áp danh định của biến tần cạnh Vmp chuỗi ở STC và NOCT. Với ví dụ ở mục 8, hồ sơ ghi 600 V, 665,4 V và 607,2 V (số tự tính). Ba con số này cho đơn vị nghiệm thu thấy chuỗi đã được đặt quanh điểm tham chiếu của hãng. Phương pháp ước tính sản lượng của cả hệ nằm ở bài tính sản lượng điện mặt trời.
10. Câu hỏi thường gặp về điện áp DC đầu vào danh định
Q1Lưới 220/380 V có còn đúng điện áp danh định chuẩn của IEC không?
Q2Biến tần hybrid có hai điện áp danh định khác nhau không?
Q3Biến tần nhiều MPPT có điện áp danh định riêng cho từng MPPT không?
Datasheet Huawei SUN2000-50KTL-M3 và Sungrow SG50CX-P2 ghi một giá trị điện áp danh định 600 V cho cả 4 MPPT.[12][10] Sungrow gọi các ngõ này là đầu vào MPP độc lập, nên mỗi MPPT dò điểm công suất cực đại của riêng nó.[10]

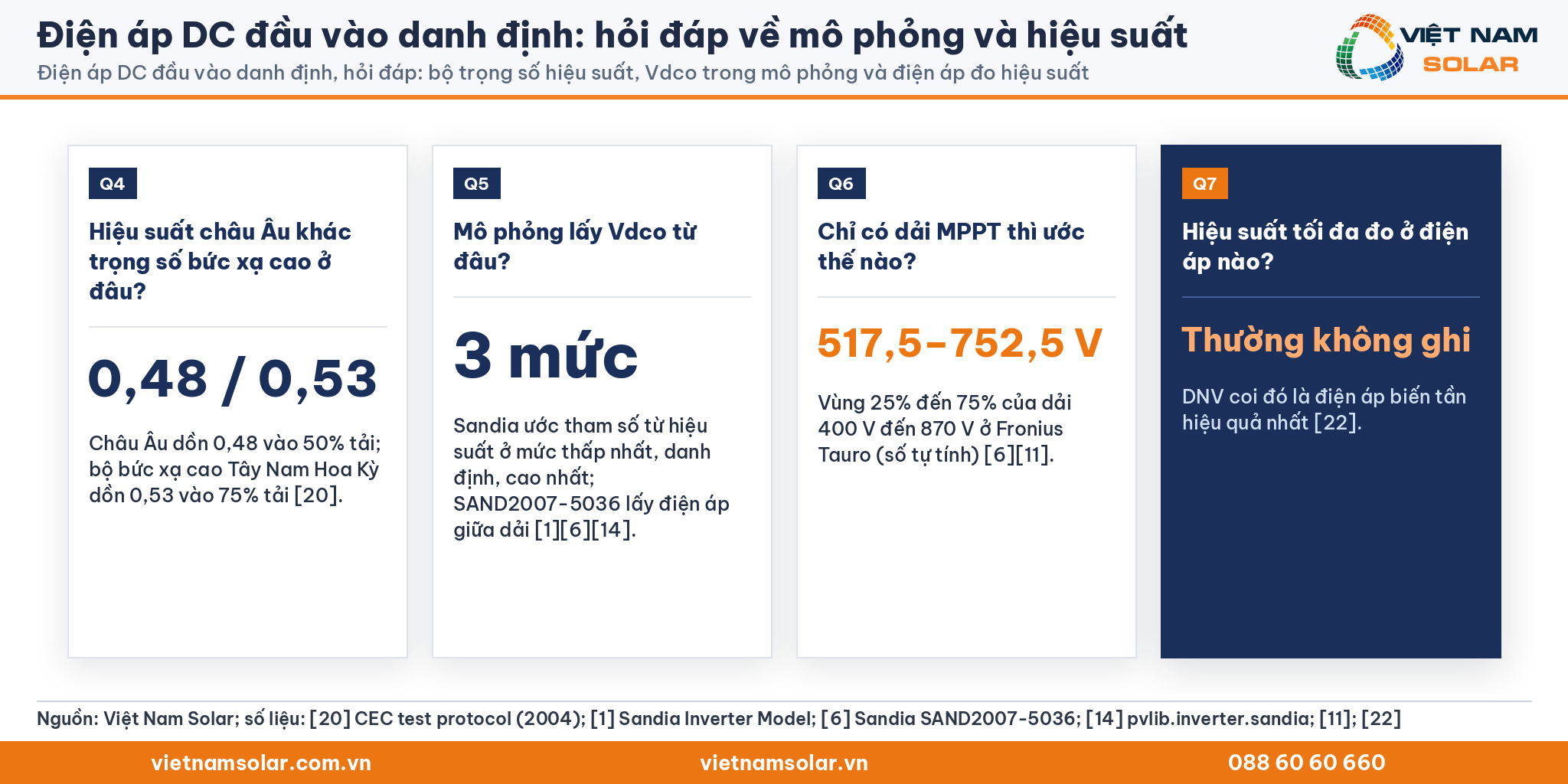

Q4Hiệu suất châu Âu khác hiệu suất có trọng số cho vùng bức xạ cao ở đâu?
Hai chỉ số khác nhau ở bộ trọng số theo mức tải. Bộ trọng số bức xạ cao của vùng Tây Nam Hoa Kỳ dồn 0,53 vào mức 75% tải. Hiệu suất châu Âu dồn 0,48 vào mức 50% tải.[20] Hai con số vì vậy không so trực tiếp được với nhau.
Q5Phần mềm mô phỏng lấy Vdco của biến tần từ đâu?
Q6Datasheet chỉ ghi dải MPPT, có ước được vùng điện áp danh định không?
Q7Hiệu suất tối đa trên datasheet được đo ở điện áp nào?
Datasheet thường không nêu điện áp đo hiệu suất tối đa. DNV ghi rằng điện áp đo của hiệu suất tối đa và hiệu suất có trọng số nhiều khả năng không được nêu. Phần mềm của DNV coi đó là điện áp biến tần hiệu quả nhất.[22]
Q8Điện áp lưới tại điểm đấu nối được lệch bao nhiêu so với điện áp danh định?
Thông tư 05/2025/TT-BCT cho phép điện áp vận hành bình thường tại điểm đấu nối với khách hàng sử dụng điện lệch ±5% so với điện áp danh định. Tại điểm đấu nối với nhà máy điện, mức cho phép là +10% và −5%.[13] Văn bản hợp nhất 38/VBHN-BCT, gộp Thông tư 05/2025/TT-BCT với Thông tư 46/2025/TT-BCT ngày 06/08/2025, vẫn giữ các mức lệch này.[28]

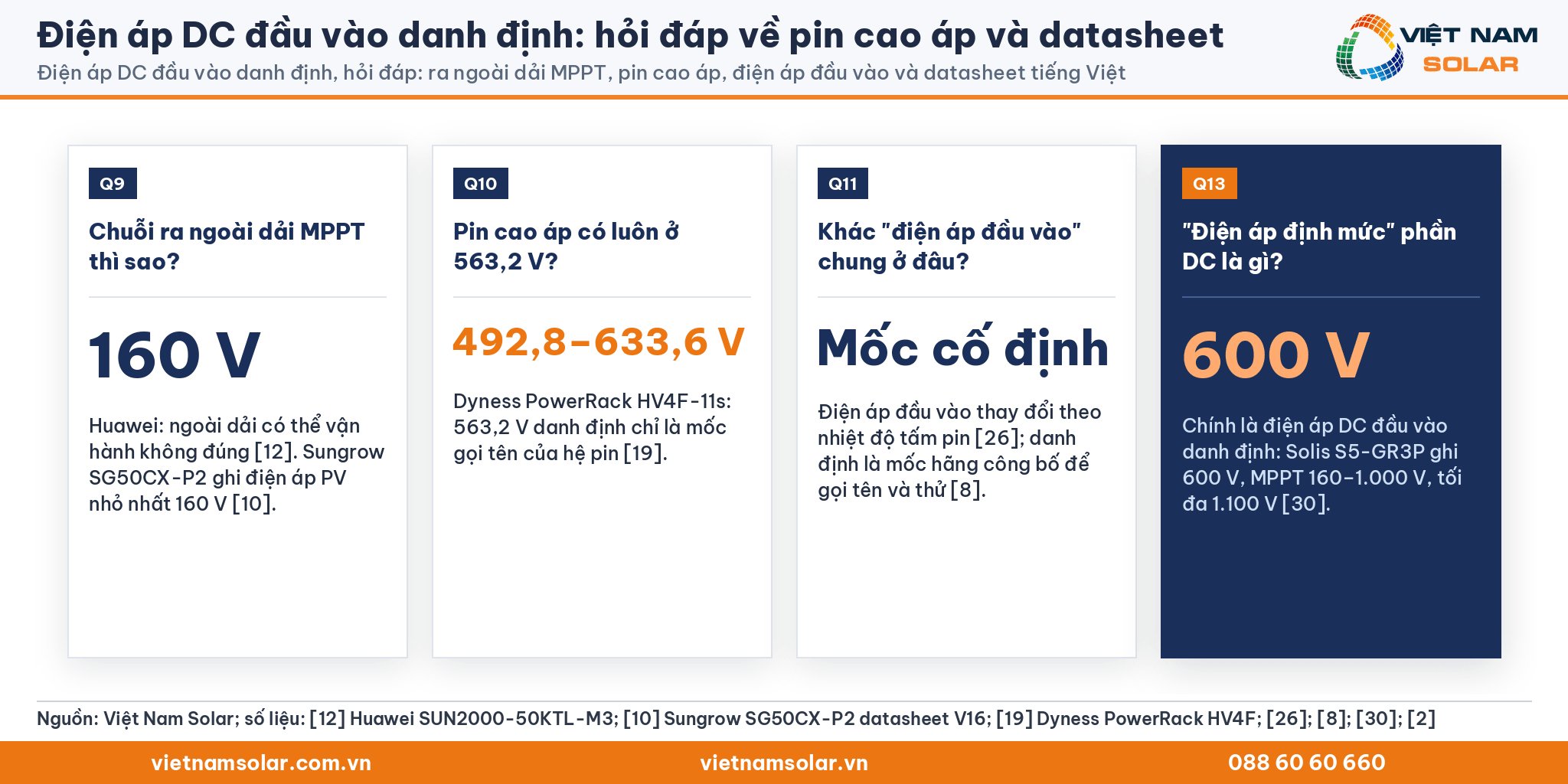

Q9Biến tần làm việc ra sao khi điện áp chuỗi ra ngoài dải MPPT?
Q10Hệ pin cao áp ghi 563,2 V có luôn ở đúng 563,2 V không?
Hệ pin cao áp không luôn ở đúng điện áp danh định ghi trên nhãn. Dyness PowerRack HV4F-11s ghi điện áp danh định 563,2 V và dải vận hành 492,8 V đến 633,6 V.[19] Điện áp danh định chỉ là mốc gọi tên của hệ pin.
Q11Điện áp đầu vào danh định khác "điện áp đầu vào" nói chung ở đâu?
Điện áp đầu vào nói chung là mọi mức điện áp dàn pin đưa vào biến tần, thay đổi theo nhiệt độ tấm pin.[26] Điện áp đầu vào danh định là một mốc cố định hãng công bố để gọi tên và thử thiết bị.[8] Cách tính điện áp chuỗi tổng quát nằm ở bài điện áp đầu vào.
Q12Vì sao IEC chuẩn hóa một số mức điện áp danh định cố định?
Q13Datasheet tiếng Việt ghi "Điện áp định mức" ở phần đầu vào DC có phải điện áp danh định không?
Dòng "Điện áp định mức" ở phần đầu vào DC chính là điện áp DC đầu vào danh định. Datasheet tiếng Việt của Solis S5-GR3P5K đến S5-GR3P20K ghi "Điện áp định mức" 600 V ở phần đầu vào DC. Cùng phần này ghi "Dải điện áp MPPT" 160 V đến 1.000 V và "Điện áp đầu vào tối đa" 1.100 V.[30] Bản tiếng Anh của Solis S6-GR1P gọi thông số tương ứng là "Rated voltage".[2]
11. Việt Nam Solar và danh sách cửa hàng
Việt Nam Solar là nhà phân phối chính hãng hơn 20 thương hiệu điện mặt trời hàng đầu thế giới. Công ty hoạt động từ năm 2018, giữ vai trò tổng thầu EPC và đơn vị ESCO cho nhiều dự án. Đội ngũ kỹ thuật tư vấn chọn số tấm mỗi chuỗi theo điện áp DC đầu vào danh định của từng model biến tần. Khách hàng được hỗ trợ khảo sát tận nơi, thiết kế và lắp đặt trọn gói. Hệ thống cửa hàng trải ba miền giúp khách hàng xem sản phẩm thật và nhận báo giá nhanh.
Thông tin chi nhánh lấy theo danh sách cửa hàng của Việt Nam Solar.[31]
Trụ sở chính: 188 ĐHT41, Phường Đông Hưng Thuận, Tp. HCM.
Kho Hồ Chí Minh: 2939 QL1A, Phường Đông Hưng Thuận, Tp. HCM.
Đường dây nóng: 088.60.60.660
Chi nhánh Cần Thơ: 41D Mậu Thân, Phường Cái Khế, Tp. Cần Thơ.
Kho Cần Thơ: Khu vực Tràng Thọ A, Phường Trung Nhứt, Tp. Cần Thơ.
Đường dây nóng: 094.42.44.424
Chi nhánh Nha Trang: Thôn Đông Dinh, Xã Diên Khánh, Tỉnh Khánh Hòa.
Kho Nha Trang: Thôn Đông Dinh, Xã Diên Khánh, Tỉnh Khánh Hòa.
Đường dây nóng: 081.60.60.660
Tài liệu tham khảo từ nguồn quốc tế
- 1Sandia National Laboratories. (2024). Sandia Inverter Model. PV Performance Modeling Collaborative.
- 2Ginlong Technologies. (2024). Solis S6-GR1P(4-5)K-S Datasheet, V2.1. Solis.
- 3Ningbo Deye Inverter Technology. (2023). SUN-5K to SUN-12K-SG04LP3-EU Datasheet. Deye.
- 4SMA Solar Technology AG. (n.d.). Sunny Tripower 5000TL / 6000TL / 7000TL, Technical Data. SMA.
- 5GoodWe Technologies. (2025). GW3000-DNS-30 to GW6000-DNS-30 Datasheet, DNS G3. GoodWe.
- 6King, D. L., Gonzalez, S., Galbraith, G. M., & Boyson, W. E. (2007). Performance Model for Grid-Connected Photovoltaic Inverters, SAND2007-5036. Sandia National Laboratories.
- 7Bureau Veritas Consumer Products Services Germany. (2015). Certificate U15-0132, ABB PRO-33.0-TL-OUTD, IEC 61683 and EN 50530. FIMER.
- 8International Electrotechnical Commission. (n.d.). IEC 60050, IEV 151-16-09, nominal value. Electropedia.
- 9Huawei Digital Power. (n.d.). SUN2000-3-4-5-6KTL-L1 Specs. Huawei.
- 10Sungrow Power Supply. (2025). SG36CX-P2, SG40CX-P2, SG50CX-P2 Datasheet, Version 16. Sungrow.
- 11Fronius International. (n.d.). Fronius Tauro 50-3-D technical data. Fronius.
- 12Huawei Digital Power. (n.d.). SUN2000-50KTL-M3 Specs. Huawei.
- 13Bộ Công Thương. (2025). Thông tư 05/2025/TT-BCT quy định hệ thống truyền tải điện, phân phối điện và đo đếm điện năng. Caselaw.vn.
- 14pvlib python. (n.d.). pvlib.inverter.sandia. pvlib python documentation.
- 15Huawei Digital Power. (2024). FusionSolar Residential SUN2000-(2KTL-6KTL)-L1 Datasheet, version 01-202410. Huawei Support.
- 16International Electrotechnical Commission. (n.d.). IEC 60050, IEV 151-16-08, rated value. Electropedia.
- 17International Electrotechnical Commission. (2009). IEC 60038 Edition 7.0 2009-06, IEC standard voltages. Public.Resource.Org.
- 18Science and Technology for Energy Transition. (2024). Thermal management of Li-ion batteries in electric vehicles by nanofluid-filled loop heat pipes, Table 3. STET, Vol. 79.
- 19Dyness Digital Energy Technology. (2024). PowerRack HV4F Datasheet, V1.0-20240112. Dyness.
- 20Bower, W., Whitaker, C., Erdman, W., Behnke, M., & Fitzgerald, M. (2004). Performance Test Protocol for Evaluating Inverters Used in Grid-Connected Photovoltaic Systems, draft. California Energy Commission.
- 21CSA Group, Huawei Technologies. (2018). CEC certificate SUN2000-100KTL-USH0, report 70178126. Huawei.
- 22DNV. (n.d.). SolarFarmer calculation reference, Inverter Efficiency Model. DNV.
- 23CSA Group, Huawei Technologies. (2016). CEC certificate SUN2000-33KTL-US, 36KTL-US, 40KTL-US, report 70097867. Huawei.
- 24International Electrotechnical Commission. (1999). IEC 61683:1999, Photovoltaic systems, Power conditioners, Procedure for measuring efficiency. IEC Webstore.
- 25DIN Deutsches Institut für Normung. (2013). DIN EN 50530, VDE 0126-12:2013-12, Overall efficiency of grid connected photovoltaic inverters, German version EN 50530:2010 + A1:2013. DIN.
- 26Honsberg, C., & Bowden, S. (n.d.). Effect of Temperature. PVEducation.
- 27LONGi Green Energy Technology. (2023). Hi-MO 6 LR5-72HTH 590 to 600M Datasheet, 20230811V19. LONGi.
- 28Bộ Công Thương. (2025). Văn bản hợp nhất 38/VBHN-BCT hợp nhất Thông tư 05/2025/TT-BCT và Thông tư 46/2025/TT-BCT. Bộ Công Thương.
- 29International Electrotechnical Commission. (2009). IEC 60038:2009, IEC standard voltages, Edition 7.0. IEC Webstore.
- 30Ginlong Technologies. (2024). Solis S5-GR3P(5-20)K Datasheet, bản tiếng Việt, tệp V2,2 202411. Solis.
- 31Việt Nam Solar. (n.d.). Danh sách cửa hàng và hệ thống chi nhánh. Công ty TNHH Việt Nam Solar.
Bài viết do đội ngũ 50 kỹ sư của Công ty TNHH Việt Nam Solar biên soạn và kiểm duyệt. Công ty hoạt động liên tục trong lĩnh vực điện mặt trời từ năm 2018, đã khảo sát, thiết kế và thi công hàng nghìn công trình trên cả nước, đồng thời là nhà phân phối chính hãng hơn 20 thương hiệu biến tần, tấm pin và pin lưu trữ. Mọi kỹ sư tham gia biên soạn đều nắm chứng chỉ hành nghề về điện và xây dựng do cơ quan quản lý Nhà nước cấp.
Việt Nam Solar hoạt động với đầy đủ tư cách pháp nhân, gồm Giấy phép hoạt động điện lực số 175/GP-SCT do Sở Công Thương cấp, Giấy phép năng lực hoạt động xây dựng HCM-00076550 công bố trên cổng thông tin Bộ Xây dựng, cùng nhãn hiệu độc quyền số 604703 do Cục Sở hữu trí tuệ cấp văn bằng bảo hộ. Công ty duy trì ba chứng nhận hệ thống quản lý còn hiệu lực gồm ISO 9001:2015, ISO 14001:2018 và ISO 45001:2018, trạng thái hiệu lực xác minh trên IAF CertSearch.
Mọi số liệu kỹ thuật, thông tin pháp lý và mốc thời gian nêu trong bài đều được đối chiếu với hồ sơ chính hãng của nhà sản xuất và văn bản pháp luật hiện hành trước khi xuất bản, để nội dung công bố có thể kiểm chứng độc lập.
