Điện áp khởi động (Start-up voltage) là gì?

Đăng vào bởi Việt Nam Solar News

Mục lục · 11 phần
1Điện áp khởi động (Start-up voltage) là gì?2Điện áp khởi động khác điện áp làm việc tối thiểu ở đâu?3Điện áp khởi động khác dải điện áp MPPT thế nào?4Nhiệt độ và ánh sáng làm điện áp chuỗi thay đổi ra sao?5Điện áp khởi động quyết định thời điểm khởi động trong ngày thế nào?6Điện áp khởi động của các hãng biến tần là bao nhiêu?7Ví dụ tính số lượng tấm pin nối tiếp tối thiểu theo điện áp khởi động8Tiêu chuẩn và mô hình nào liên quan đến điện áp khởi động?9Các yếu tố cần lưu ý khi thiết kế hệ thống theo điện áp khởi động ở Việt Nam10Câu hỏi thường gặp về điện áp khởi động11Việt Nam Solar và danh sách cửa hàng

Điện áp khởi động là mức điện áp một chiều (DC) thấp nhất từ dàn pin để biến tần bật lên và bắt đầu làm việc.[1] Điện áp khởi động quyết định số tấm tối thiểu trong một chuỗi và giờ biến tần bắt đầu phát điện mỗi sáng.[2][3] Trên cùng datasheet, điện áp khởi động thường đứng cạnh điện áp làm việc tối thiểu và dải điện áp MPPT. Ba con số này khác nhau và dùng cho các phép kiểm khác nhau.[2]

Khái niệm chung về điện áp đưa vào biến tần được giải thích trong bài điện áp đầu vào.

MụcThông tin chính
Tên tiếng Anh trên datasheetStartup voltage (Huawei),[4] Start-up voltage (GoodWe, Solis),[5][6] Startup input voltage (Sungrow),[7] Initial input voltage (SMA),[8] Feed-in start voltage (Fronius)[9]

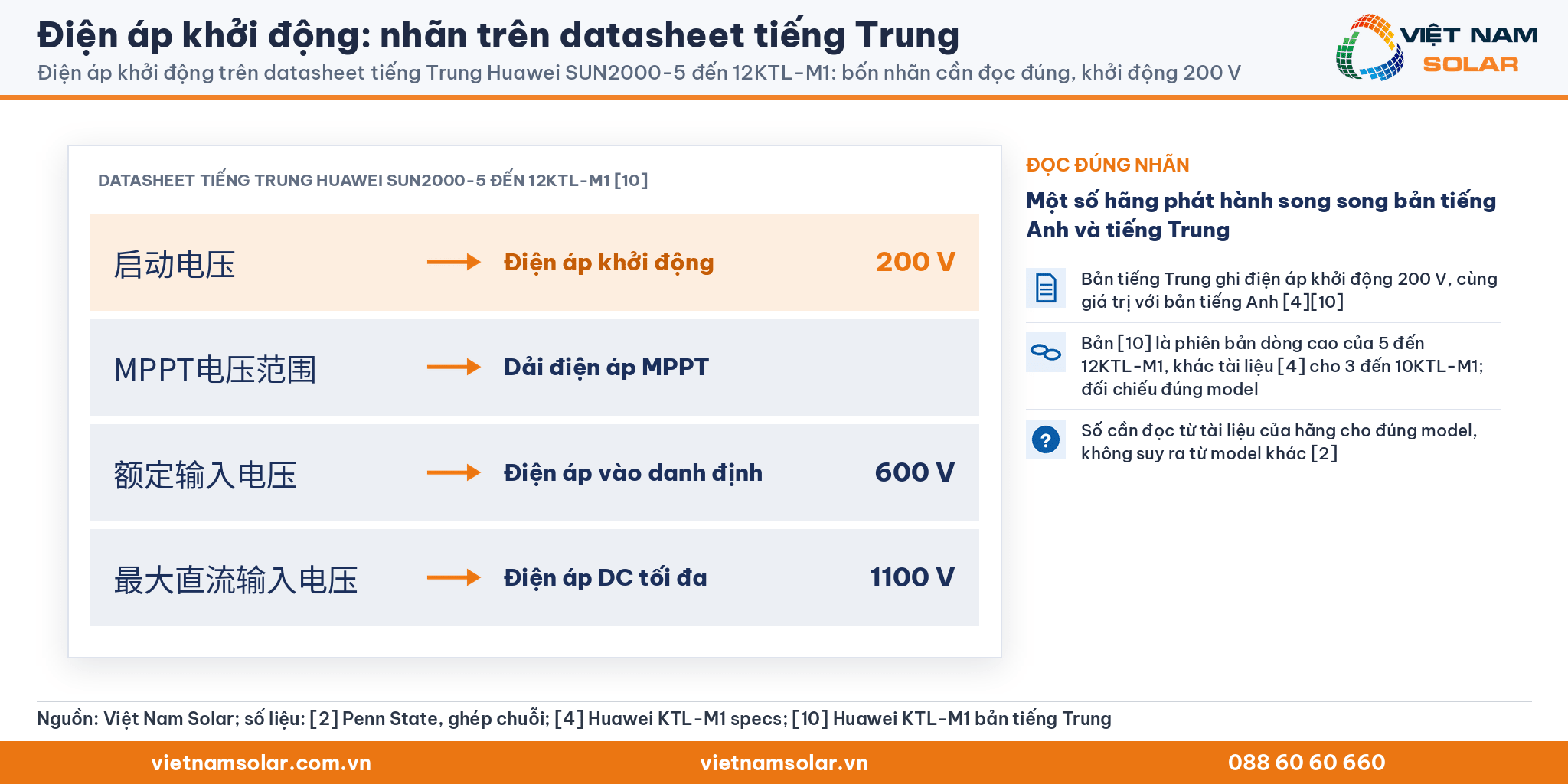

Tên trên datasheet tiếng Trung启动电压, datasheet Huawei SUN2000-5 đến 12KTL-M1[10]
Định nghĩaĐiện áp DC thấp nhất để biến tần bật lên[1]
Phép kiểm khi thiết kế chuỗiVoc nhỏ nhất của chuỗi ở nhiệt độ cao không được thấp hơn điện áp khởi động[2]
Giá trị trên datasheet22 V ở biến tần vi mô Hoymiles HMS,[11] 50 V đến 125 V ở các model 3 kW đến 6 kW như GoodWe DNS G3 và SMA Sunny Boy,[5][8] 160 V đến 200 V ở Deye SG04LP3, Huawei KTL-M1, Sungrow CX-P2[4][7]
Nhóm giá trị theo SolisCông suất nhỏ 60 V đến 90 V, công suất trung bình 120 V đến 180 V, công suất lớn trên 190 V[3]
Hai ngưỡng đi kèmĐiện áp làm việc tối thiểu, ngưỡng dưới của dải MPPT[7]
Ảnh hưởng thường gặpChuỗi quá ít tấm làm biến tần khởi động muộn buổi sáng[3]

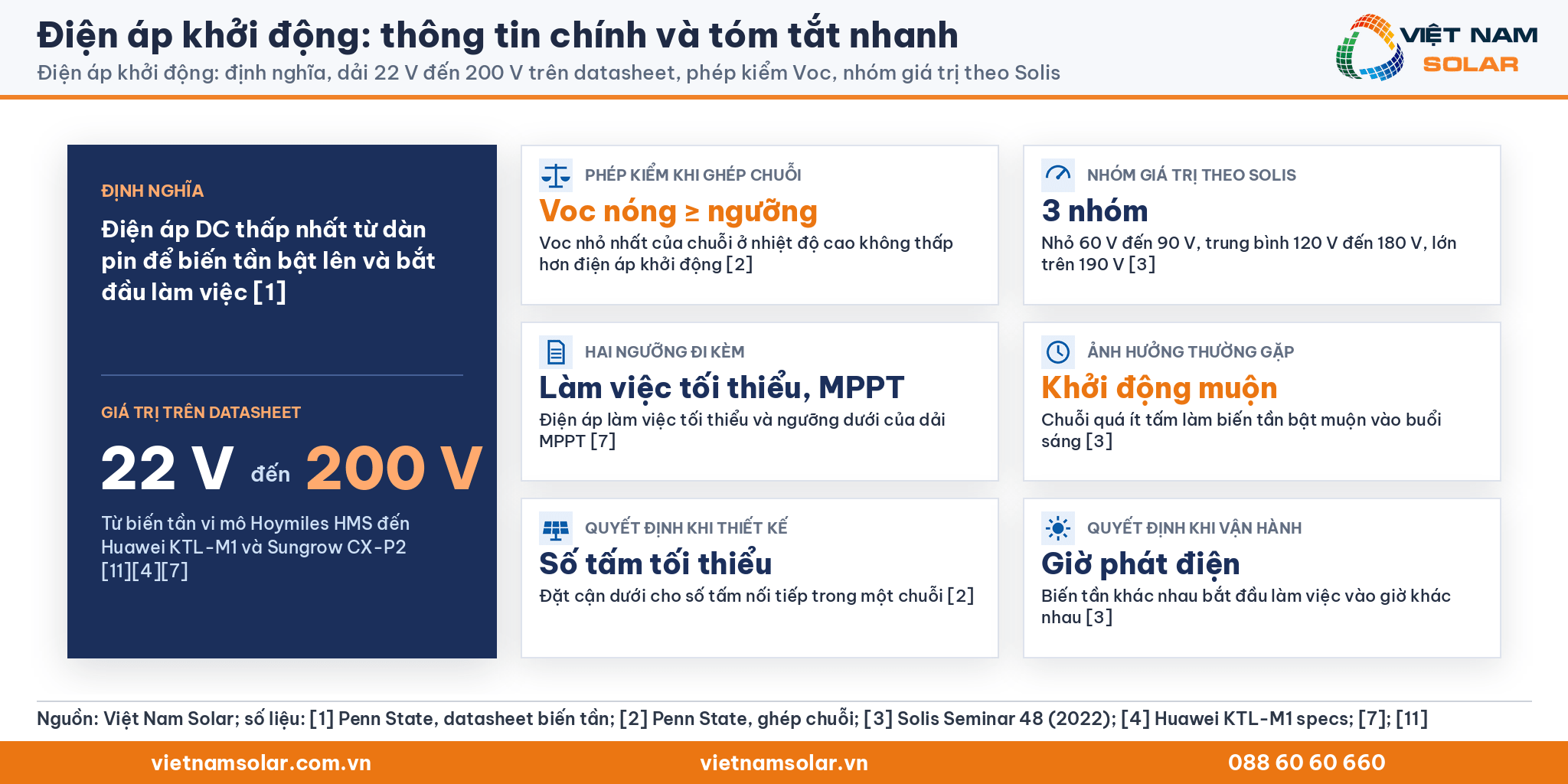

Điện áp khởi động, bốn thẻ thông tin chính: định nghĩa ngưỡng DC để biến tần bật, dải 22 V đến 200 V trên datasheet, so với Voc chuỗi ở nhiệt độ cao, nhóm giá trị theo cỡ công suất
Điện áp khởi động: định nghĩa, dải 22 V đến 200 V trên datasheet, phép kiểm Voc, nhóm giá trị theo Solis. Thẻ thông tin do Việt Nam Solar thiết kế, số liệu từ nguồn.[1][2][3][4][7][11]

1. Điện áp khởi động (Start-up voltage) là gì?

Điện áp khởi động là điện áp thấp nhất chấp nhận được để biến tần bật lên, theo tài liệu giảng dạy của Đại học Penn State. Biến tần, tiếng Anh là inverter, là thiết bị đổi điện một chiều của dàn pin thành điện xoay chiều. Dưới điện áp khởi động, biến tần chưa chạy dù dàn pin đã có điện áp.[1]

Tên gọi của điện áp khởi động trên datasheet

Điện áp khởi động không có một tên thống nhất giữa các hãng. Huawei ghi "Startup voltage".[4] GoodWe và Solis ghi "Start-up voltage".[5][6] Sungrow ghi "Startup input voltage" chung một dòng với điện áp làm việc tối thiểu.[7] SMA ghi "Initial input voltage".[8] Fronius ghi "Feed-in start voltage" với ký hiệu Udc start.[9] Deye ghi "Start-up DC Input Voltage".[12]

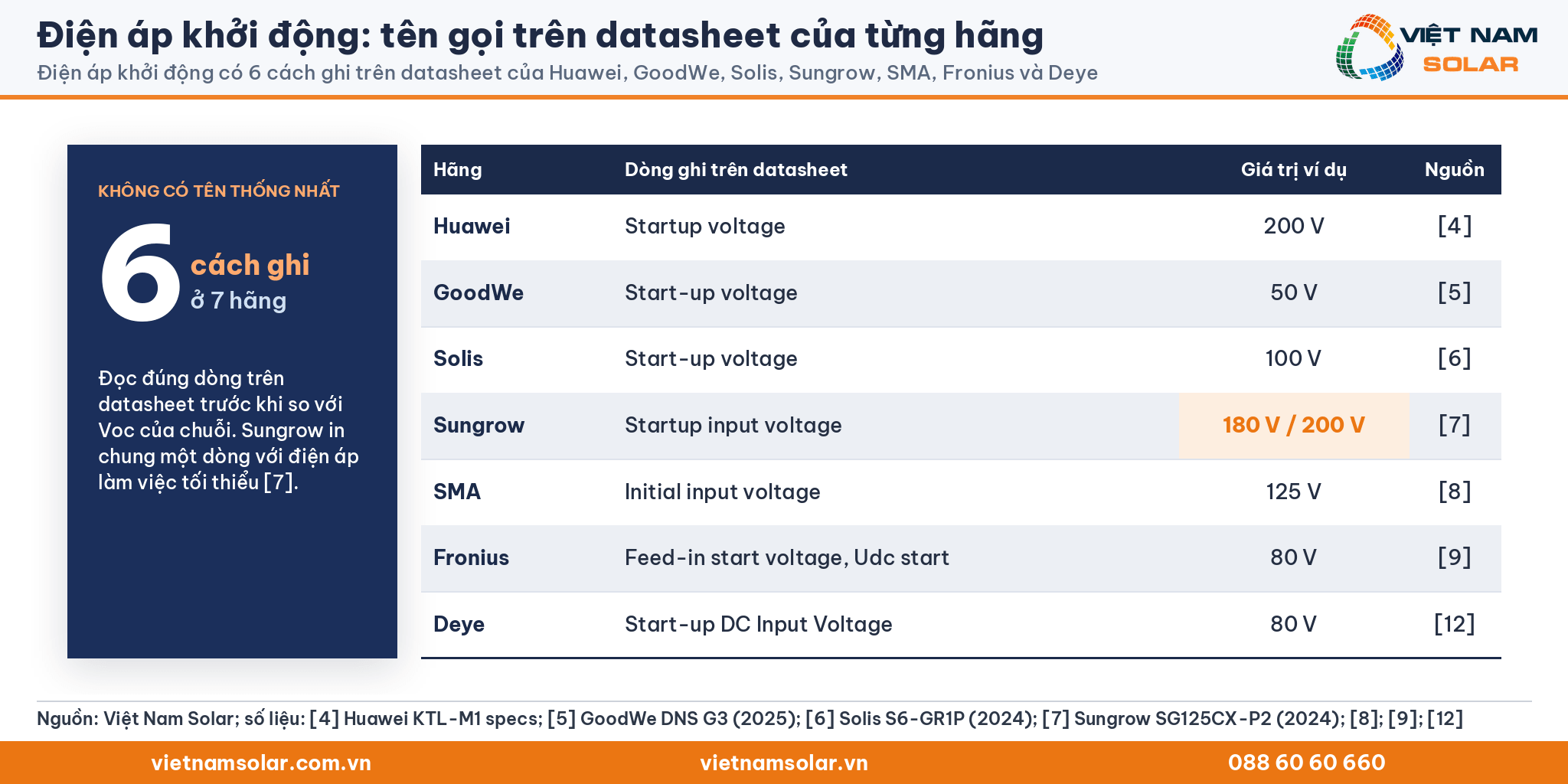

Điện áp khởi động, sáu cách ghi trên datasheet: Start-up voltage, Start-up input voltage, Start voltage, Initial feed-in voltage và các tên của Huawei, GoodWe, Solis, Sungrow, SMA, Fronius, Deye
Điện áp khởi động có 6 cách ghi trên datasheet của Huawei, GoodWe, Solis, Sungrow, SMA, Fronius và Deye. Thẻ thông tin do Việt Nam Solar thiết kế, số liệu từ nguồn.[4][5][6][7][8][9][12]

Định nghĩa kỹ thuật của điện áp khởi động

Điện áp khởi động là một ngưỡng điện áp đầu vào DC do hãng công bố cho từng dòng biến tần. Penn State coi điện áp khởi động là một thông số chính bên cạnh dải điện áp làm việc. Khi nhận đủ điện áp này, biến tần bật mạch điện tử công suất. Sau khi bật, biến tần cho phép điện áp xuống thấp hơn, tới điện áp làm việc tối thiểu.[1]

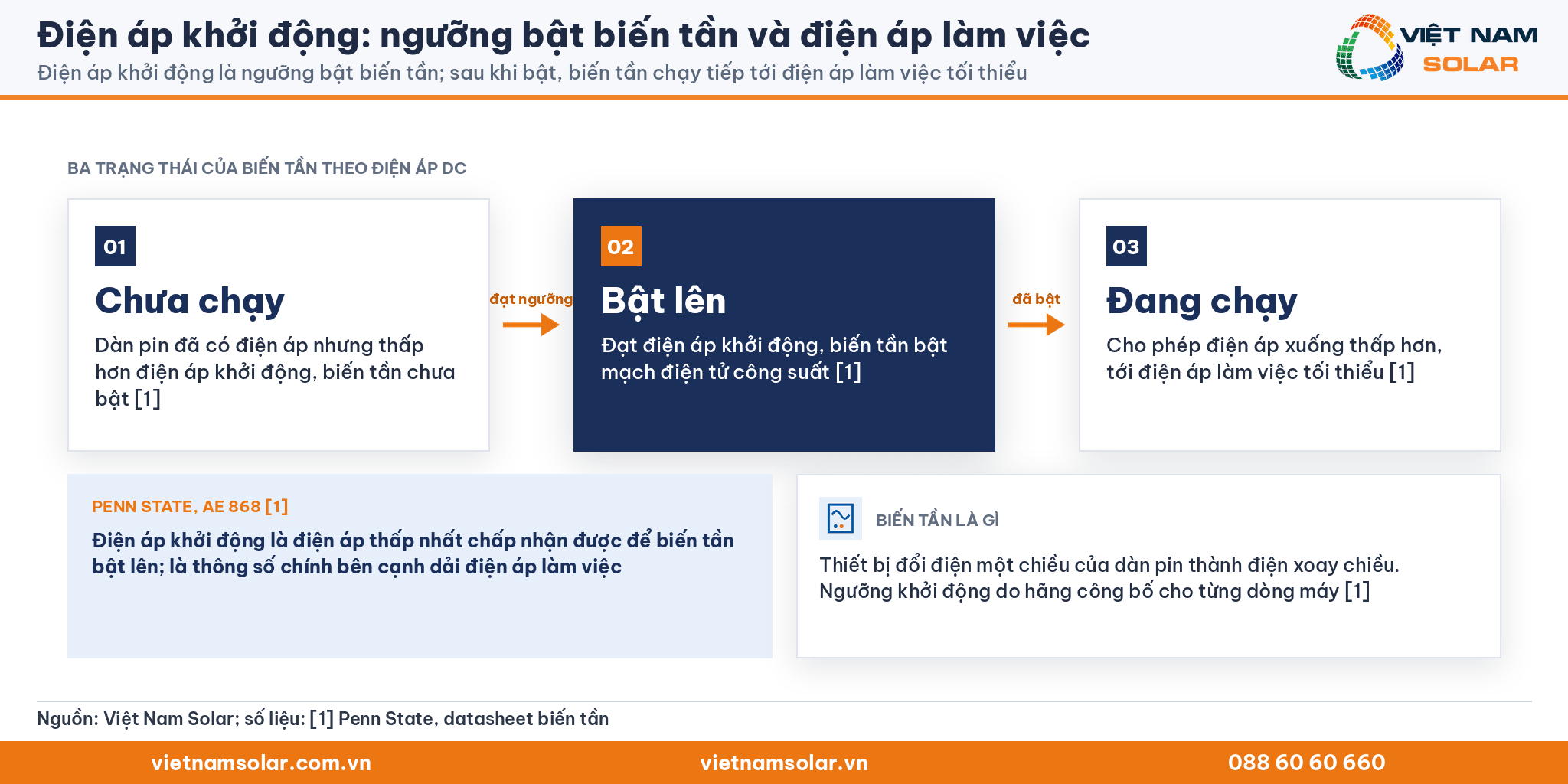

Điện áp khởi động, sơ đồ trục điện áp DC: biến tần bật khi điện áp vượt ngưỡng khởi động, sau đó chạy tiếp tới điện áp làm việc tối thiểu
Điện áp khởi động là ngưỡng bật biến tần; sau khi bật, biến tần chạy tiếp tới điện áp làm việc tối thiểu. Thẻ thông tin do Việt Nam Solar thiết kế, số liệu từ nguồn.[1]

Ý nghĩa của điện áp khởi động trong hệ điện mặt trời

Điện áp khởi động có ba ý nghĩa chính khi thiết kế và vận hành hệ điện mặt trời. Thứ nhất, điện áp khởi động đặt cận dưới cho số tấm nối tiếp, vì Voc nhỏ nhất của chuỗi ở nhiệt độ cao phải đạt ngưỡng này.[2] Thứ hai, điện áp khởi động làm các biến tần khác nhau bắt đầu làm việc vào các giờ khác nhau trong ngày. Thứ ba, thời gian làm việc của hệ thống liên quan thuận với sản lượng điện, theo tài liệu kỹ thuật của Solis.[3]

Điện áp khởi động được so với Voc của chuỗi

Điện áp hở mạch, tiếng Anh là open-circuit voltage, viết tắt Voc, là điện áp lớn nhất của tế bào pin, xuất hiện khi dòng điện bằng không.[13] Trước khi biến tần chạy, chuỗi pin chưa cấp dòng, nên điện áp ở đầu vào gần bằng Voc của chuỗi. Penn State vì vậy so điện áp khởi động với Voc nhỏ nhất của chuỗi ở nhiệt độ cao.[2] Cách tính Voc của tấm pin nằm ở bài điện áp hở mạch Voc.

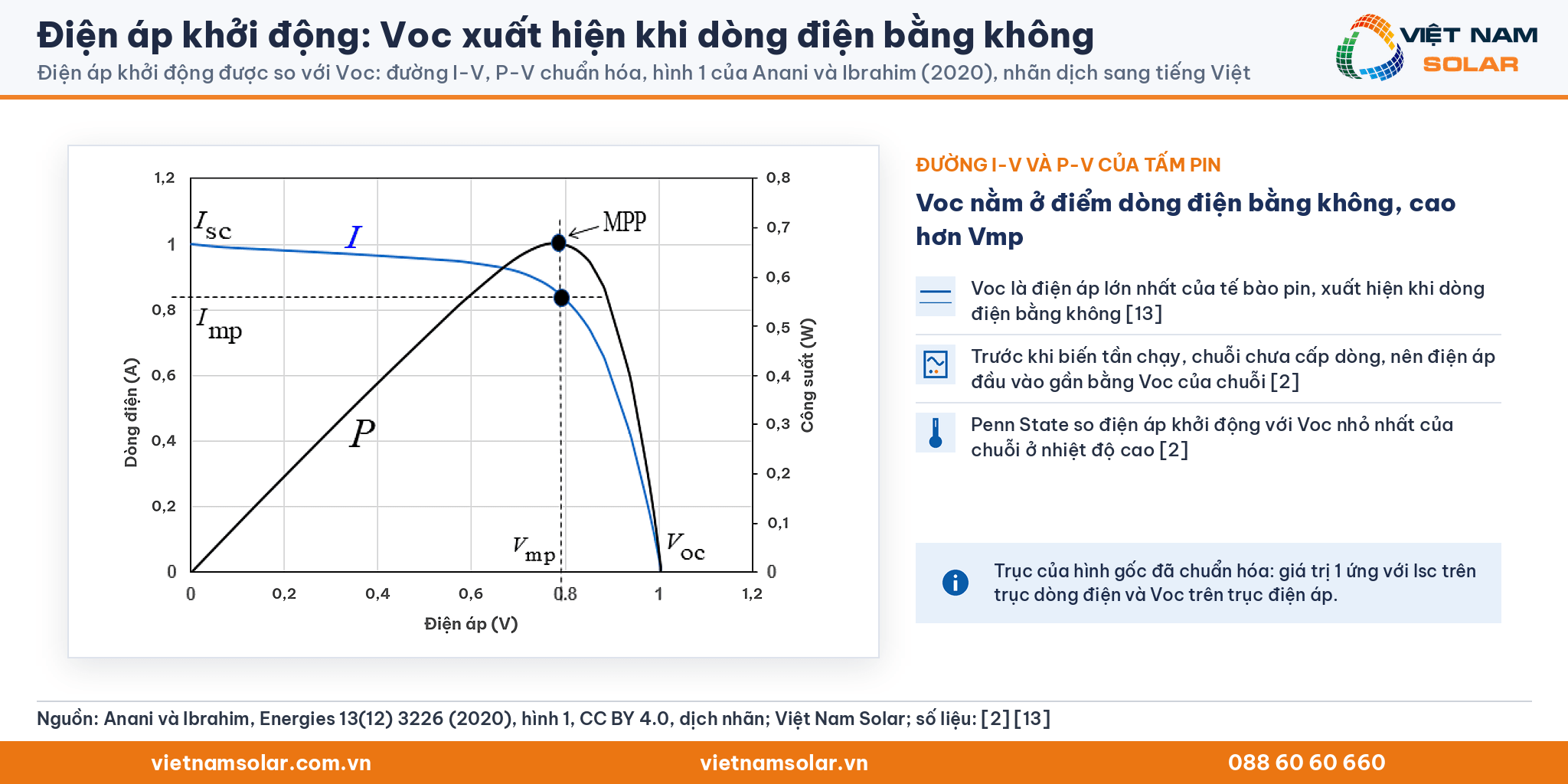

Điện áp khởi động, Hình 1 của Anani và Ibrahim (2020) đã dịch nhãn: đường I-V và P-V chuẩn hóa của tấm pin với Isc, Voc, điểm công suất cực đại
Điện áp khởi động được so với Voc: đường I-V, P-V chuẩn hóa, hình 1 của Anani và Ibrahim (2020), nhãn dịch sang tiếng Việt. Nguồn: Anani và cộng sự (2020), Energies 13(12), 3226, Hình 1, giấy phép CC BY 4.0, nhãn đã dịch sang tiếng Việt.

Giá trị điện áp khởi động biến tần thường gặp

Theo Solis, điện áp khởi động thường tăng theo cỡ công suất biến tần. Tài liệu kỹ thuật của Solis ghi biến tần công suất nhỏ thường khởi động ở 60 V đến 90 V. Biến tần công suất trung bình thường ở 120 V đến 180 V, biến tần công suất lớn trên 190 V.[3] Biến tần vi mô Hoymiles HMS-2000-4T nối tối đa 4 tấm pin, mỗi tấm một MPPT riêng, và khởi động ở 22 V.[11]

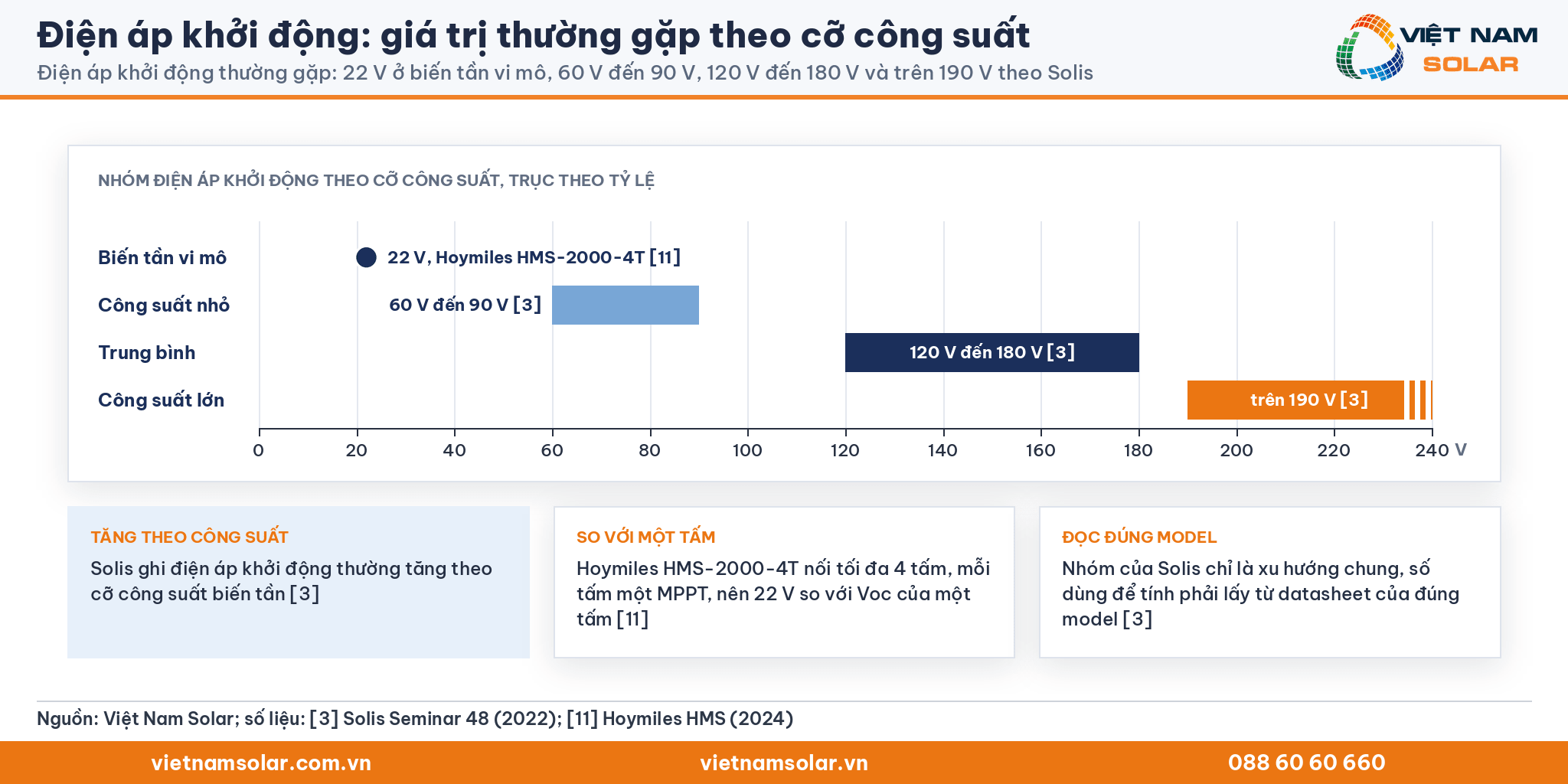

Điện áp khởi động, biểu đồ dải điện áp khởi động đúng tỷ lệ theo nhóm Solis: 22 V biến tần vi mô, 60 V đến 90 V, 120 V đến 180 V, trên 190 V
Điện áp khởi động thường gặp: 22 V ở biến tần vi mô, 60 V đến 90 V, 120 V đến 180 V và trên 190 V theo Solis. Thẻ thông tin do Việt Nam Solar thiết kế, số liệu từ nguồn.[3][11]

2. Điện áp khởi động khác điện áp làm việc tối thiểu ở đâu?

Điện áp khởi động là ngưỡng để biến tần bật lên. Điện áp làm việc tối thiểu là ngưỡng thấp nhất để biến tần đã bật tiếp tục chạy.[1] Ở SMA, Sungrow và Fronius, điện áp khởi động cao hơn điện áp làm việc tối thiểu từ 15 V đến 25 V (số tự tính, theo bảng dưới).

Điện áp làm việc tối thiểu là gì

Điện áp làm việc tối thiểu, tiếng Anh là minimum operating voltage hoặc minimum input voltage, là điện áp thấp nhất biến tần chấp nhận khi đang chạy. Penn State gọi khoảng điện áp thấp hơn này là dải điện áp làm việc tối thiểu, chỉ dùng được khi biến tần đã ở trạng thái bật.[1] Fronius ghi ngưỡng này là Udc min trong dải điện áp vào DC.[9]

Vì sao điện áp khởi động cao hơn điện áp làm việc tối thiểu

Linh kiện đóng cắt điện tử công suất cần điện áp cao hơn một chút để bật lên vào buổi sáng. Khi đã bật, biến tần được thiết kế để chạy ở điện áp thấp hơn.[1]

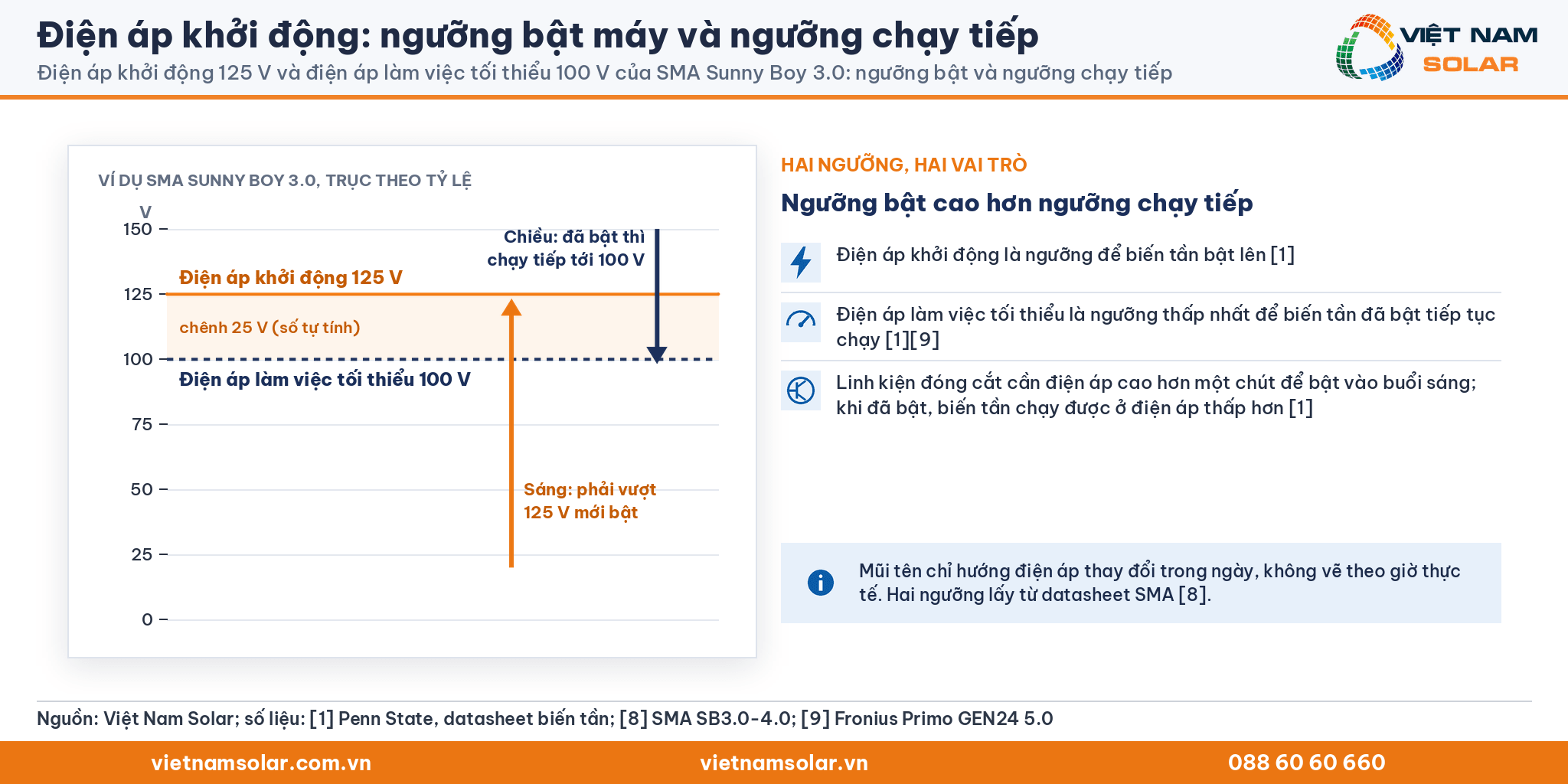

Điện áp khởi động, biểu đồ điện áp chuỗi trong ngày của SMA Sunny Boy 3.0: bật ở 125 V, chạy tiếp tới 100 V
Điện áp khởi động 125 V và điện áp làm việc tối thiểu 100 V của SMA Sunny Boy 3.0: ngưỡng bật và ngưỡng chạy tiếp. Thẻ thông tin do Việt Nam Solar thiết kế, số liệu từ nguồn.[1][8][9]

Ba hãng in riêng hai ngưỡng

Bảng dưới chép nguyên hai ngưỡng từ datasheet và trang thông số của từng hãng.

ModelĐiện áp làm việc tối thiểuĐiện áp khởi độngChênh lệch (số tự tính)
SMA Sunny Boy 3.0 đến 6.0-1AV-41[8][14]100 V125 V25 V
Sungrow SG125CX-P2[7]180 V200 V20 V
Sungrow SG100CX-P2, SG110CX-P2[15]180 V200 V20 V
Fronius Primo GEN24 3.6 và 5.0[16][9]65 V80 V15 V

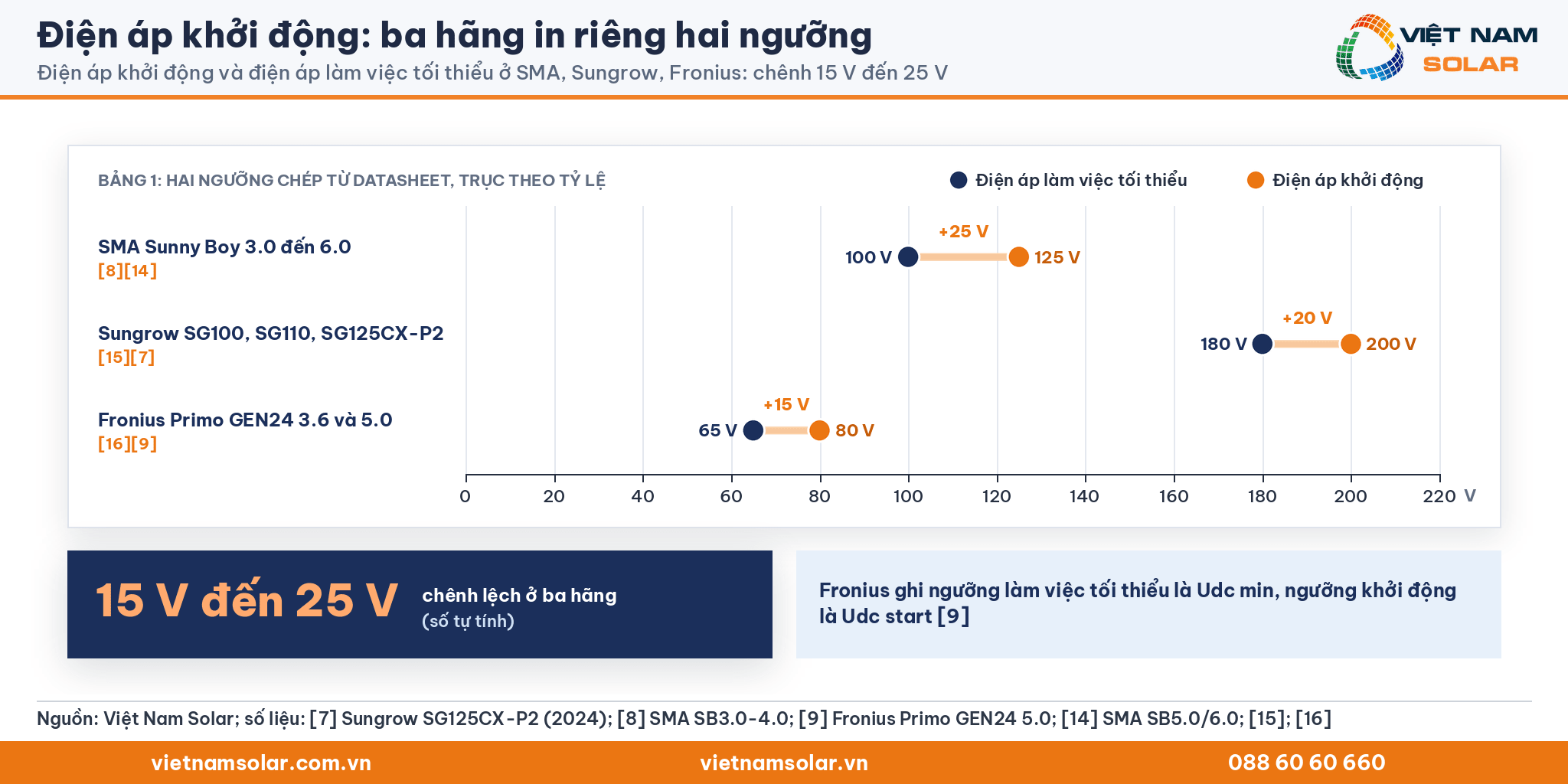

Điện áp khởi động: biểu đồ cặp điểm điện áp khởi động và điện áp làm việc tối thiểu của SMA, Sungrow, Fronius, chênh 15 V đến 25 V
Điện áp khởi động và điện áp làm việc tối thiểu ở SMA, Sungrow, Fronius: chênh 15 V đến 25 V. Thẻ thông tin do Việt Nam Solar thiết kế, số liệu từ nguồn.[7][8][9][14][15][16]

Datasheet chỉ in điện áp khởi động

Datasheet Huawei và GoodWe trong bảng mục 6 chỉ in điện áp khởi động và dải MPPT.[4][5] Datasheet Solis S6-GR1P và Hoymiles HMS cũng chỉ in hai thông số này.[6][11] Hai datasheet Deye G04 và SG04LP3 không có dòng điện áp làm việc tối thiểu.[12][17] Với các model này, ngưỡng dưới của dải MPPT là con số thấp nhất in trên datasheet. Huawei ghi chú điện áp DC nằm ngoài dải làm việc có thể làm biến tần hoạt động không bình thường.[4]

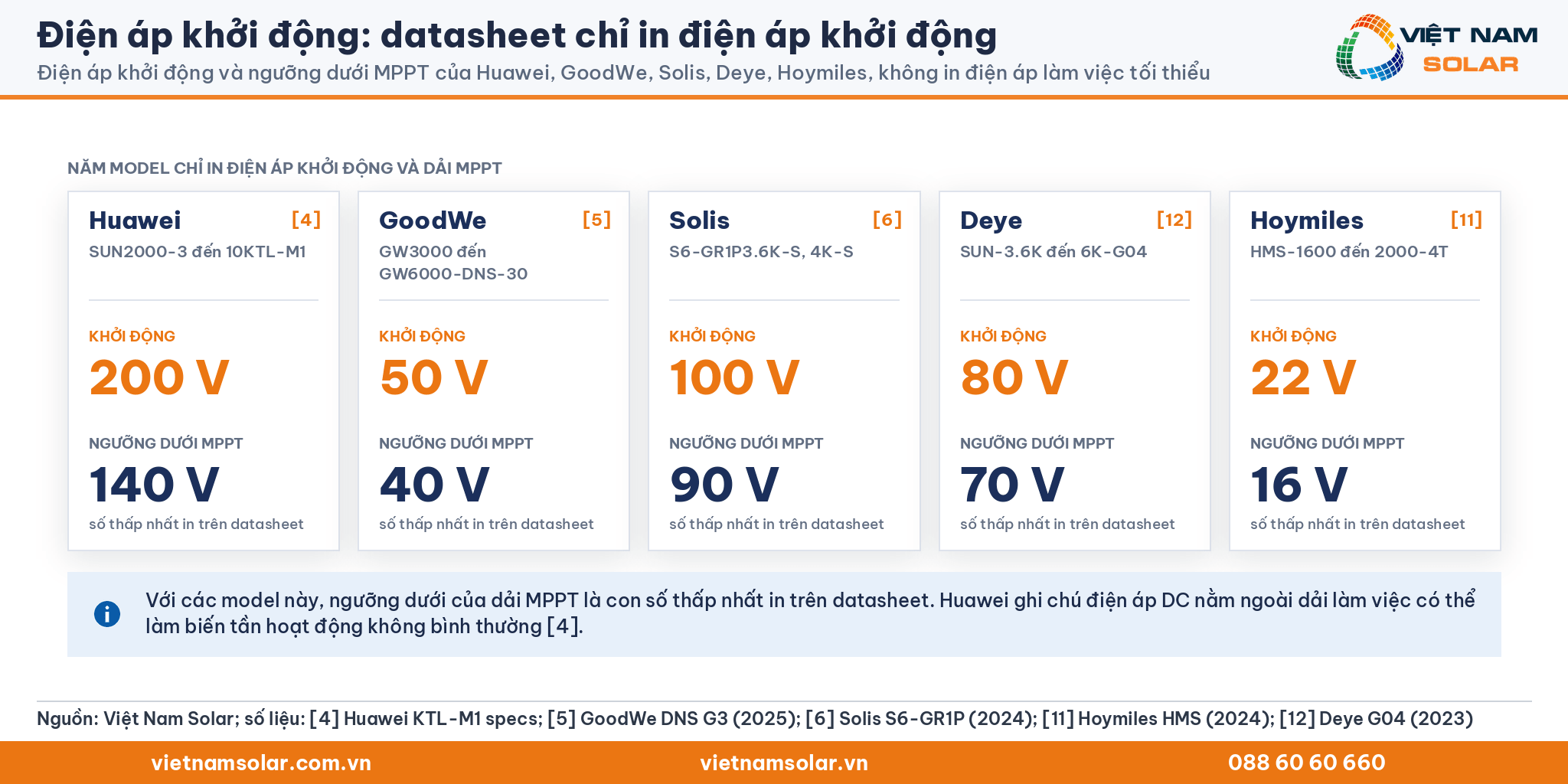

Điện áp khởi động: biểu đồ điện áp khởi động và ngưỡng dưới MPPT của Huawei, GoodWe, Solis, Deye, Hoymiles, các hãng không in điện áp làm việc tối thiểu
Điện áp khởi động và ngưỡng dưới MPPT của Huawei, GoodWe, Solis, Deye, Hoymiles, không in điện áp làm việc tối thiểu. Thẻ thông tin do Việt Nam Solar thiết kế, số liệu từ nguồn.[4][5][6][11][12]

3. Điện áp khởi động khác dải điện áp MPPT thế nào?

Điện áp khởi động được so với Voc của chuỗi, còn ngưỡng dưới của dải MPPT được so với điện áp tại điểm công suất cực đại Vmp.[2] Hai ngưỡng này có thể cao hơn hoặc thấp hơn nhau tùy hãng. Bộ bám điểm công suất cực đại, tiếng Anh là maximum power point tracking, viết tắt MPPT, được giải thích ở bài MPPT.

Dải điện áp MPPT là gì

Dải điện áp MPPT là khoảng điện áp trong đó biến tần dò được công suất lớn nhất của dàn pin.[1] Penn State yêu cầu Vmp nhỏ nhất của chuỗi ở nhiệt độ cao không thấp hơn ngưỡng dưới của dải MPPT.[2] Vmp, tiếng Anh là maximum power voltage, là điện áp của tấm pin tại điểm phát công suất lớn nhất.

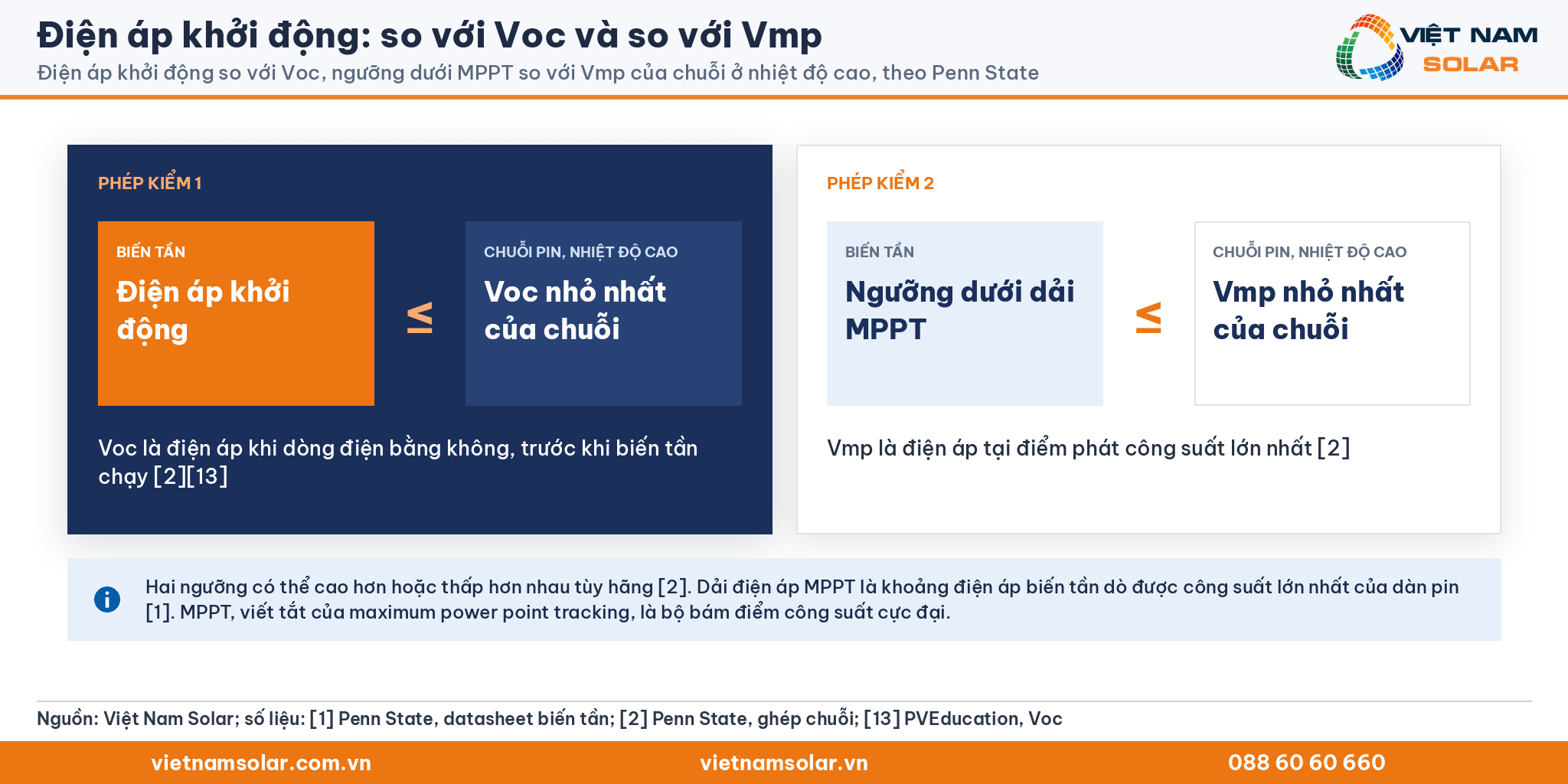

Điện áp khởi động, sơ đồ so sánh: điện áp khởi động so với Voc chuỗi, ngưỡng dưới MPPT so với Vmp chuỗi ở nhiệt độ cao, theo Penn State
Điện áp khởi động so với Voc, ngưỡng dưới MPPT so với Vmp của chuỗi ở nhiệt độ cao, theo Penn State. Thẻ thông tin do Việt Nam Solar thiết kế, số liệu từ nguồn.[1][2][13]

Điện áp khởi động cao hơn ngưỡng dưới MPPT

Nhiều model in điện áp khởi động cao hơn ngưỡng dưới của dải MPPT. Huawei SUN2000-3 đến 10KTL-M1 khởi động ở 200 V, dải MPPT từ 140 V.[4] GoodWe DNS G3 khởi động ở 50 V, dải MPPT từ 40 V.[5] Solis S6-GR1P4K-S khởi động ở 100 V, dải MPPT từ 90 V.[6] Với các model này, phép kiểm điện áp khởi động dễ trở thành cận dưới của số tấm, như ví dụ ở mục 7.

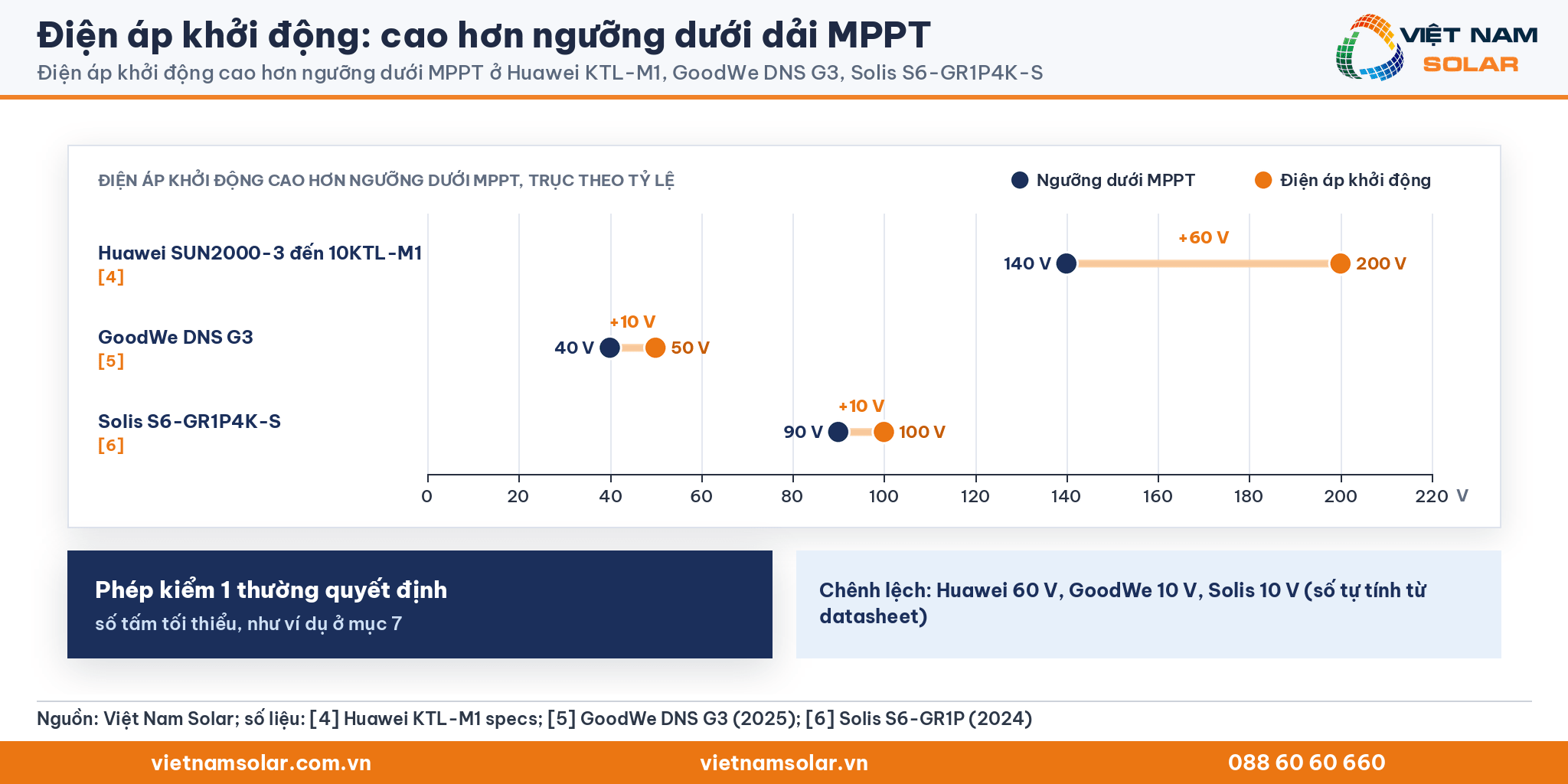

Điện áp khởi động, biểu đồ cặp điểm: điện áp khởi động cao hơn ngưỡng dưới MPPT ở Huawei KTL-M1, GoodWe DNS G3, Solis S6-GR1P4K-S
Điện áp khởi động cao hơn ngưỡng dưới MPPT ở Huawei KTL-M1, GoodWe DNS G3, Solis S6-GR1P4K-S. Thẻ thông tin do Việt Nam Solar thiết kế, số liệu từ nguồn.[4][5][6]

Điện áp khởi động thấp hơn ngưỡng dưới MPPT

Một số model in điện áp khởi động thấp hơn ngưỡng dưới của dải MPPT. Deye SUN-5K đến 12K-SG04LP3-EU khởi động ở 160 V, nhưng dải MPPT bắt đầu từ 200 V.[17] SMA Sunny Boy 5.0 khởi động ở 125 V, dải MPP bắt đầu từ 175 V.[14] Fronius Primo GEN24 5.0 có Udc start 80 V và Umpp min 230 V.[9] Với các model này, phép kiểm ngưỡng dưới MPPT luôn chặt hơn, vì Voc của tấm pin luôn lớn hơn Vmp.[13]

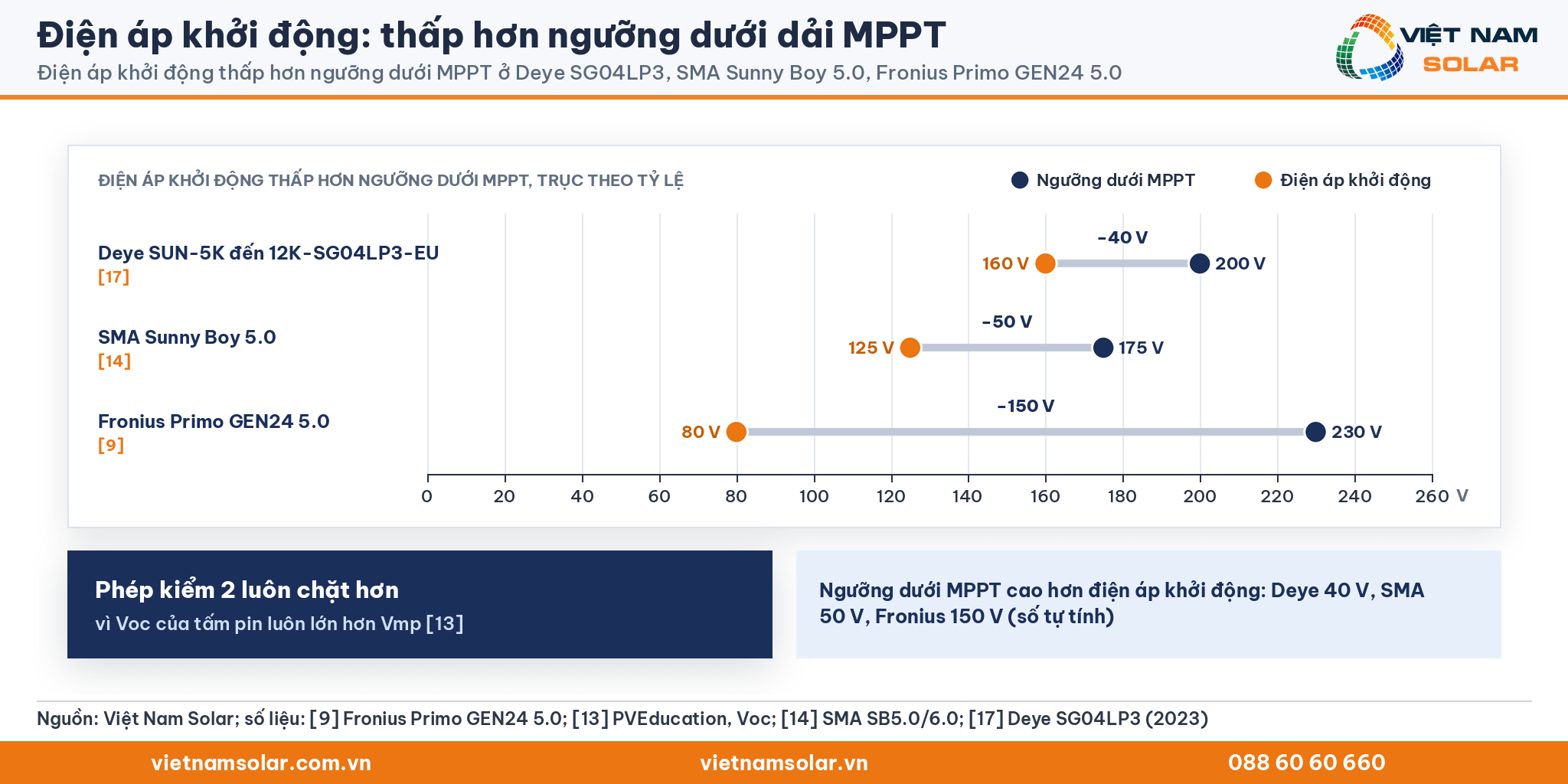

Điện áp khởi động, biểu đồ cặp điểm: điện áp khởi động thấp hơn ngưỡng dưới MPPT ở Deye SG04LP3, SMA Sunny Boy 5.0, Fronius Primo GEN24 5.0
Điện áp khởi động thấp hơn ngưỡng dưới MPPT ở Deye SG04LP3, SMA Sunny Boy 5.0, Fronius Primo GEN24 5.0. Thẻ thông tin do Việt Nam Solar thiết kế, số liệu từ nguồn.[9][13][14][17]

Dải MPPT đầy tải có thể khác dải MPPT in trên datasheet

Dải MPPT đầy tải là khoảng điện áp biến tần đạt được công suất định mức. Datasheet Sungrow SG125CX-P2 ghi cần xem hướng dẫn sử dụng để biết dải MPPT đầy tải.[7] Ngưỡng dưới dải MPP của SMA tăng từ 110 V ở SB3.0 lên 210 V ở SB6.0, trong khi điện áp khởi động giữ 125 V.[8][14] Fronius Primo GEN24 cũng tăng Umpp min từ 200 V lên 230 V khi đi từ model 3.6 lên 5.0, Udc start giữ 80 V.[16][9]

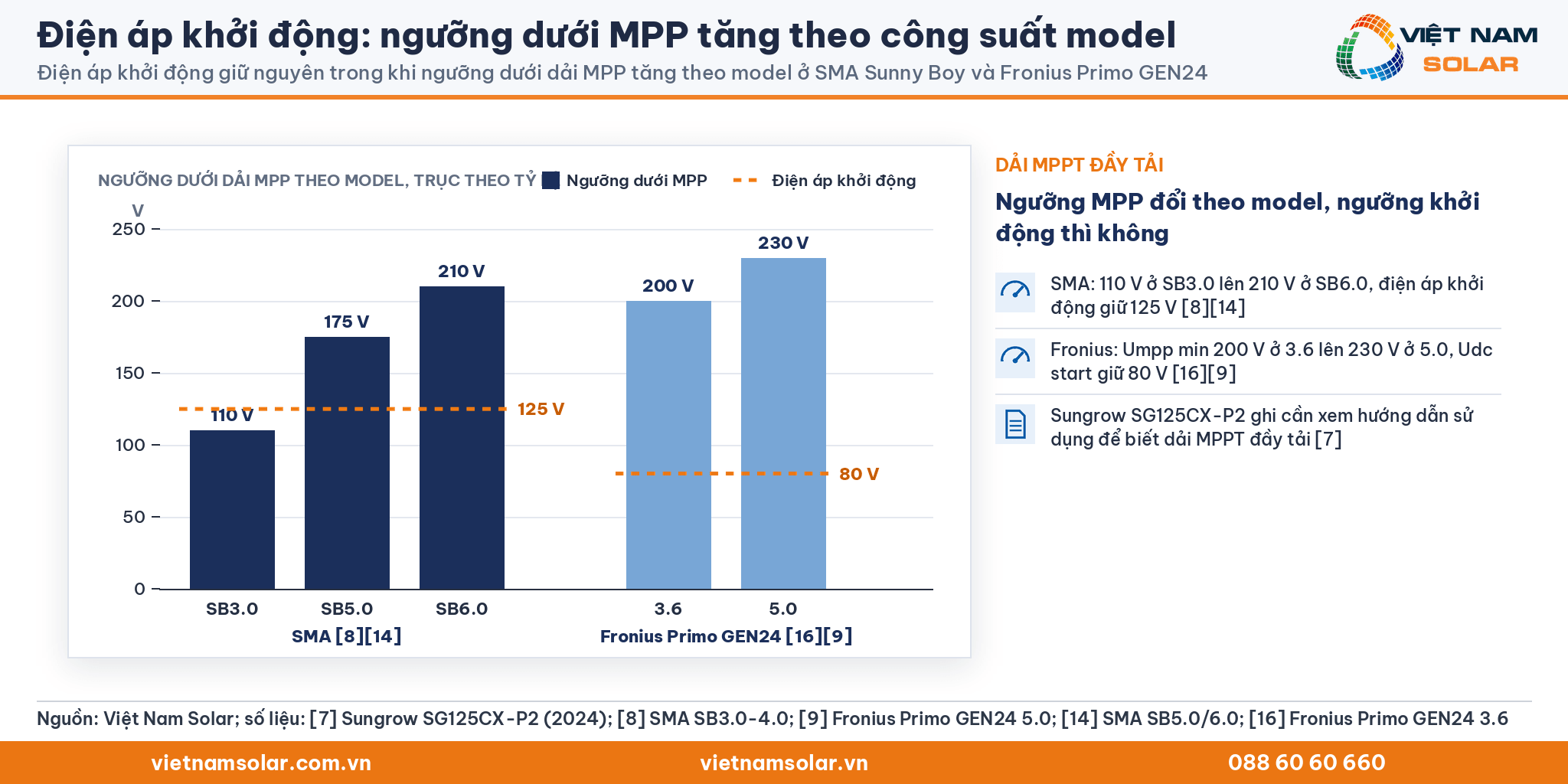

Điện áp khởi động: biểu đồ ngưỡng dưới dải MPP tăng theo model SMA Sunny Boy và Fronius Primo GEN24 trong khi điện áp khởi động giữ nguyên, kèm dải MPPT đầy tải Sungrow
Điện áp khởi động giữ nguyên trong khi ngưỡng dưới dải MPP tăng theo model ở SMA Sunny Boy và Fronius Primo GEN24. Thẻ thông tin do Việt Nam Solar thiết kế, số liệu từ nguồn.[7][8][9][14][16]

4. Nhiệt độ và ánh sáng làm điện áp chuỗi thay đổi ra sao?

Điện áp chuỗi giảm khi tế bào nóng lên và giảm nhẹ khi ánh sáng yếu đi.[18][19] Giữa trưa nóng và sáng sớm vì vậy là hai lúc Voc của chuỗi gần điện áp khởi động nhất. Người thiết kế dùng nhiệt độ cao của địa điểm và hệ số nhiệt trên datasheet tấm pin để tính điện áp nhỏ nhất.[2]

Voc giảm khi tế bào pin nóng lên

Voc của tế bào silicon giảm khoảng 2,2 mV cho mỗi độ C tăng thêm.[18] Datasheet tấm pin ghi mức giảm theo phần trăm. Jinko Tiger Neo JKM580N-72HL4-V có hệ số nhiệt của Voc là -0,25 %/°C và của Pmax là -0,29 %/°C.[20] Bài dải nhiệt độ làm việc giải thích giới hạn nhiệt của thiết bị.

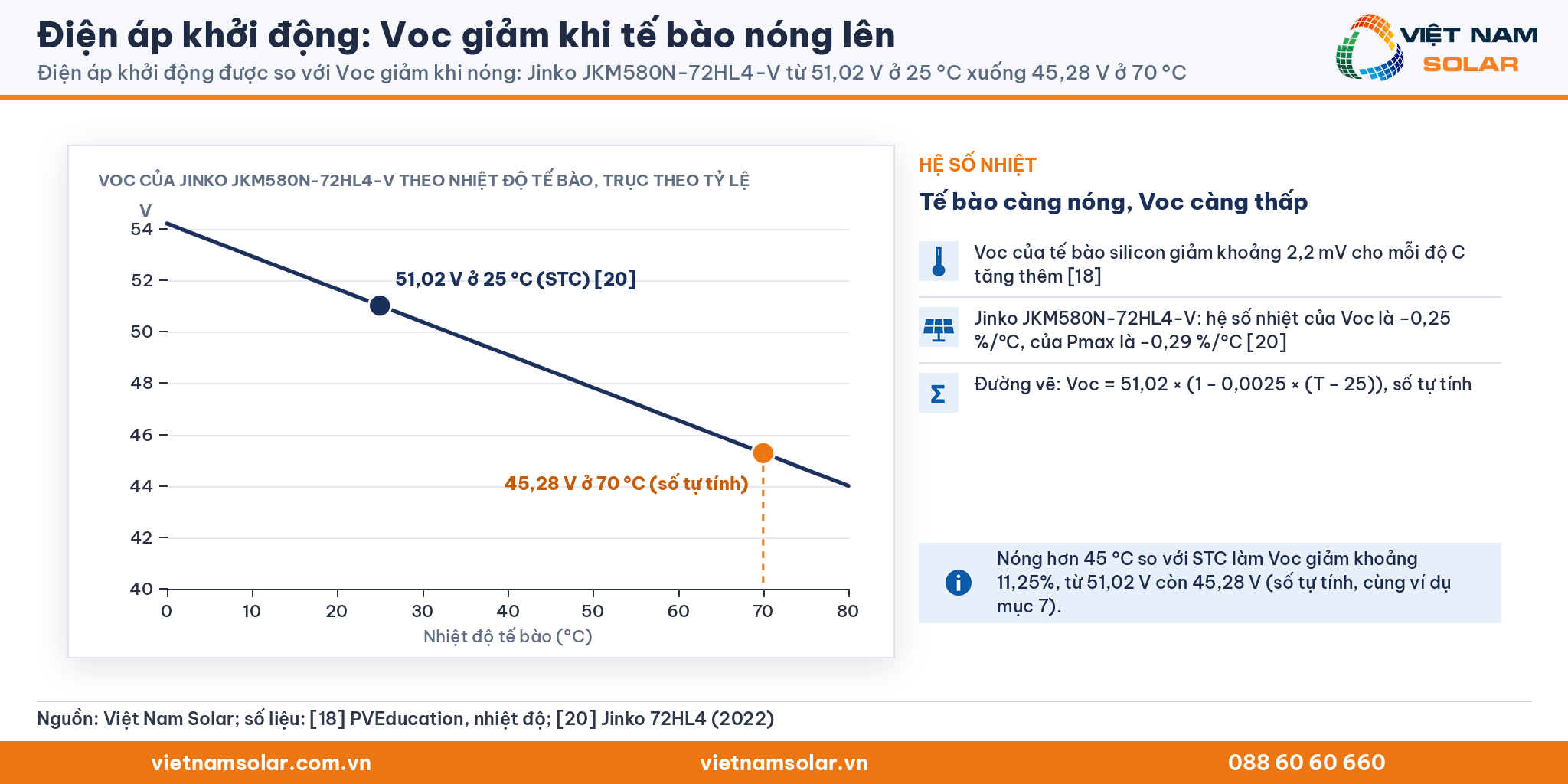

Điện áp khởi động, biểu đồ Voc tấm Jinko JKM580N-72HL4-V theo nhiệt độ tế bào đúng tỷ lệ: 51,02 V ở 25 °C xuống 45,28 V ở 70 °C
Điện áp khởi động được so với Voc giảm khi nóng: Jinko JKM580N-72HL4-V từ 51,02 V ở 25 °C xuống 45,28 V ở 70 °C. Thẻ thông tin do Việt Nam Solar thiết kế, số liệu từ nguồn.[18][20]

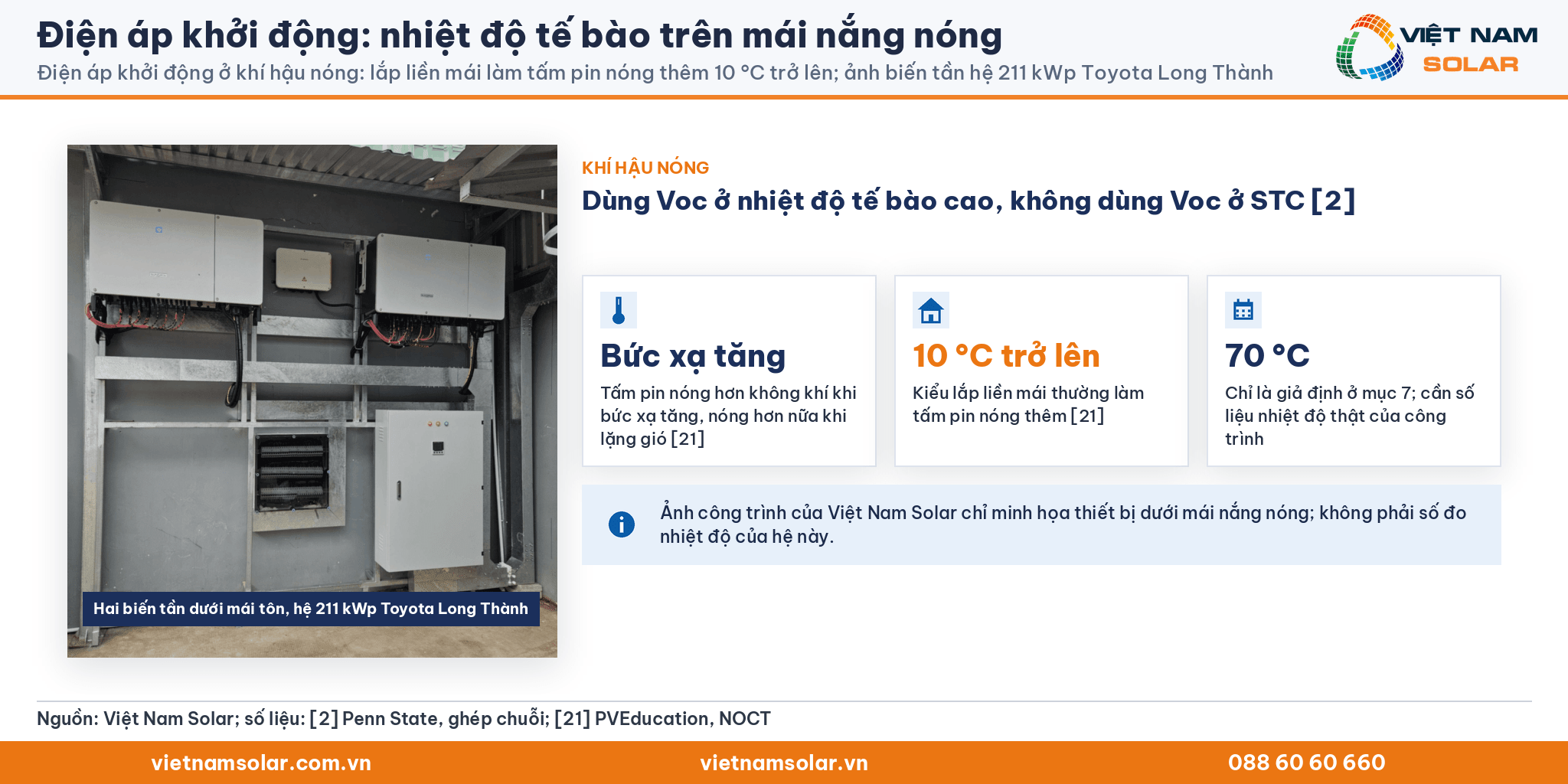

Nhiệt độ tế bào cao hơn nhiệt độ không khí

NOCT, tiếng Anh là nominal operating cell temperature, là nhiệt độ tế bào hở mạch ở bức xạ 800 W/m², không khí 20 °C, gió 1 m/s.[21] Jinko JKM580N-72HL4-V có NOCT 45 ± 2 °C.[20] Như vậy ở điều kiện NOCT, tế bào nóng hơn không khí khoảng 25 °C (số tự tính).

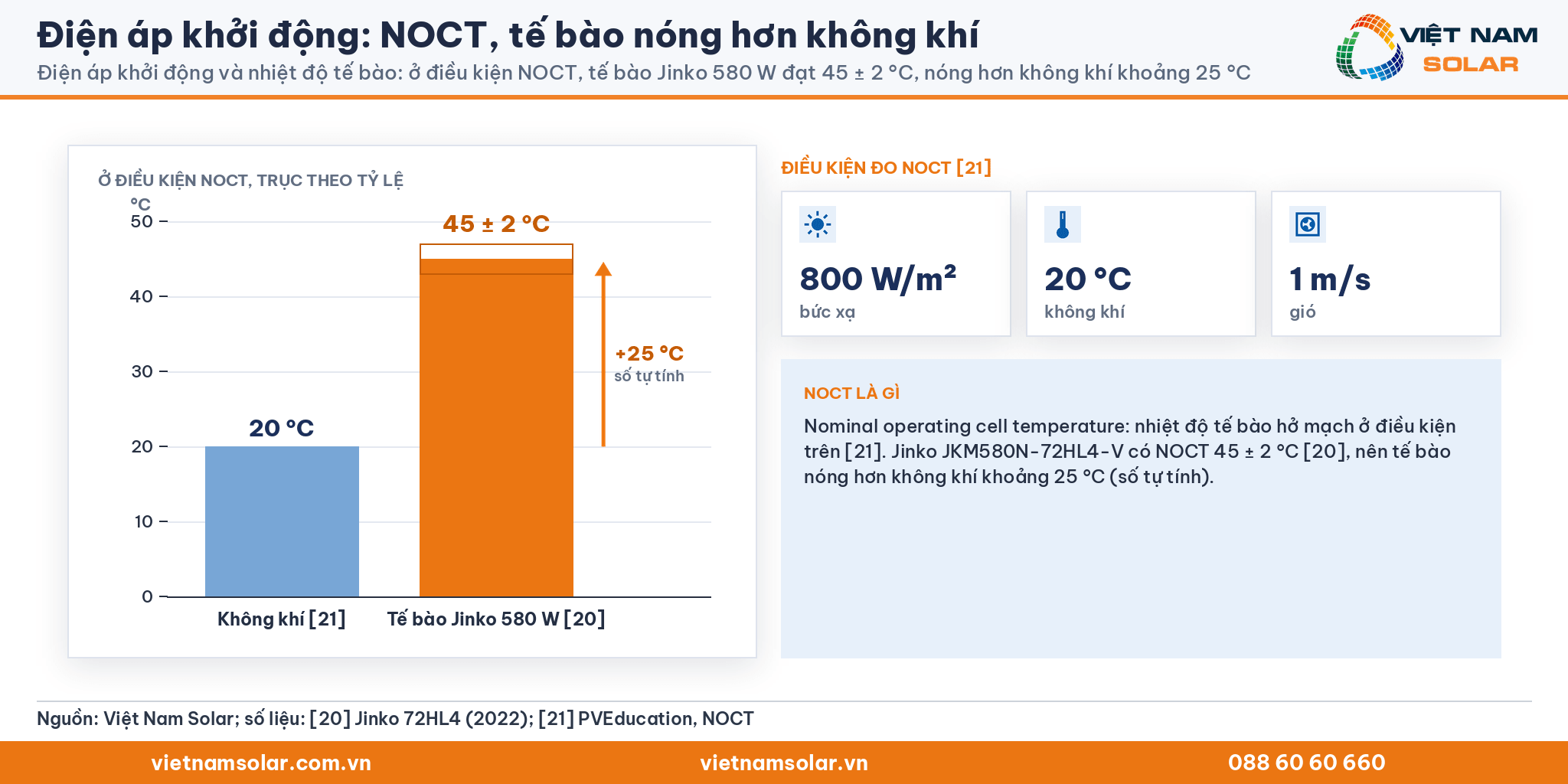

Điện áp khởi động, biểu đồ nhiệt độ tế bào ở điều kiện NOCT: tế bào Jinko 580 W 45 ± 2 °C so với không khí 20 °C
Điện áp khởi động và nhiệt độ tế bào: ở điều kiện NOCT, tế bào Jinko 580 W đạt 45 ± 2 °C, nóng hơn không khí khoảng 25 °C. Thẻ thông tin do Việt Nam Solar thiết kế, số liệu từ nguồn.[20][21]

Voc thay đổi theo logarit của cường độ sáng

Dòng ngắn mạch Isc của tế bào pin tỷ lệ thuận với cường độ sáng.[19] Voc chỉ tăng theo logarit của cường độ sáng. Theo PVEducation, cường độ sáng tăng gấp đôi chỉ làm Voc của một tế bào tăng khoảng 18 mV.[19]

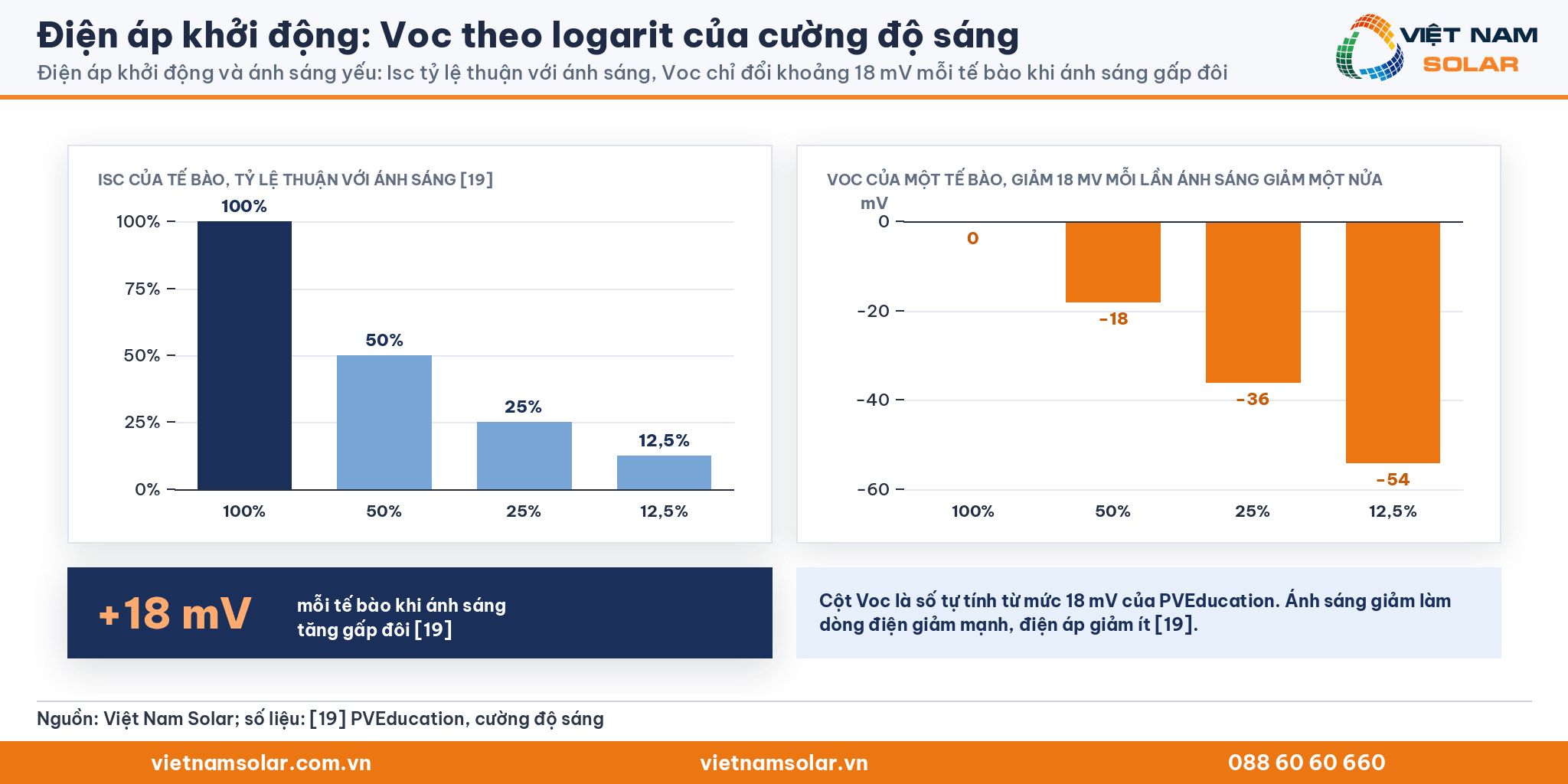

Điện áp khởi động: biểu đồ Isc tỷ lệ thuận và Voc tăng theo logarit cường độ sáng, khoảng 18 mV mỗi tế bào khi ánh sáng gấp đôi
Điện áp khởi động và ánh sáng yếu: Isc tỷ lệ thuận với ánh sáng, Voc chỉ đổi khoảng 18 mV mỗi tế bào khi ánh sáng gấp đôi. Thẻ thông tin do Việt Nam Solar thiết kế, số liệu từ nguồn.[19]

Bốn phép kiểm điện áp của một chuỗi

Penn State nêu bốn phép kiểm điện áp khi ghép chuỗi pin vào biến tần.[2] Hai phép kiểm đầu đặt cận dưới cho số tấm, hai phép sau đặt cận trên.

Phép kiểm[2]Đại lượng của chuỗiNhiệt độ dùng để tínhSo với thông số biến tần
1Voc nhỏ nhấtNhiệt độ cao trung bìnhĐiện áp khởi động
2Vmp nhỏ nhấtNhiệt độ cao trung bìnhNgưỡng dưới dải MPPT
3Voc lớn nhấtNhiệt độ thấp kỷ lụcĐiện áp DC đầu vào tối đa
4Vmp lớn nhấtNhiệt độ thấp kỷ lụcNgưỡng trên dải MPPT

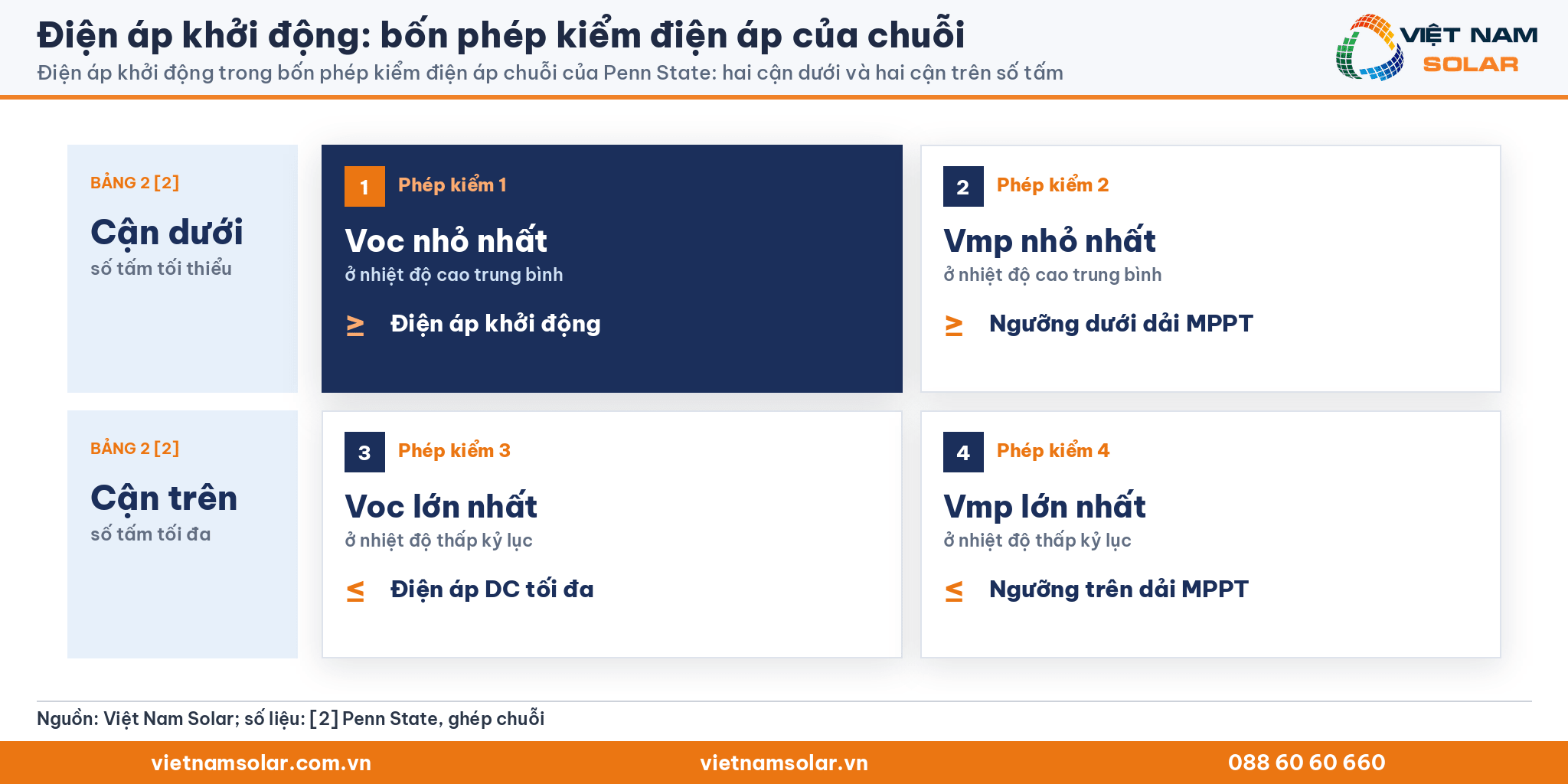

Điện áp khởi động, bốn phép kiểm điện áp chuỗi của Penn State: hai cận dưới và hai cận trên số tấm, phép kiểm điện áp khởi động dùng Voc ở nhiệt độ cao
Điện áp khởi động trong bốn phép kiểm điện áp chuỗi của Penn State: hai cận dưới và hai cận trên số tấm. Thẻ thông tin do Việt Nam Solar thiết kế, số liệu từ nguồn.[2]

Phép kiểm 3 thuộc chủ đề Điện áp DC đầu vào tối đa, một bài khác trong cùng loạt thuật ngữ.

5. Điện áp khởi động quyết định thời điểm khởi động trong ngày thế nào?

Chuỗi có Voc càng sát điện áp khởi động, biến tần càng dễ bật muộn vào buổi sáng. Ánh sáng yếu buổi sáng làm điện áp chuỗi ít tấm không đạt điện áp khởi động, nên biến tần khởi động muộn.[3]

Kích hoạt hệ thống khi chuỗi đạt điện áp khởi động

Đạt điện áp khởi động là điều kiện để biến tần kích hoạt, nhưng biến tần còn phải kiểm lưới trước khi phát điện. Hướng dẫn vận hành Sunny Boy 3000TL đến 5000TL của SMA ghi giai đoạn khởi động có thể kéo dài vài phút. Đèn xanh nhấp nháy nghĩa là điện áp DC đầu vào còn quá thấp hoặc biến tần đang giám sát lưới. SMA ghi biến tần chỉ bắt đầu làm việc khi điện áp DC đủ cao và điều kiện nối lưới được đáp ứng.[22] Biến tần Solis cũng kiểm điện trở cách điện phía DC trước khi nối lưới, và vào chế độ bảo vệ khi điện trở quá thấp.[3]

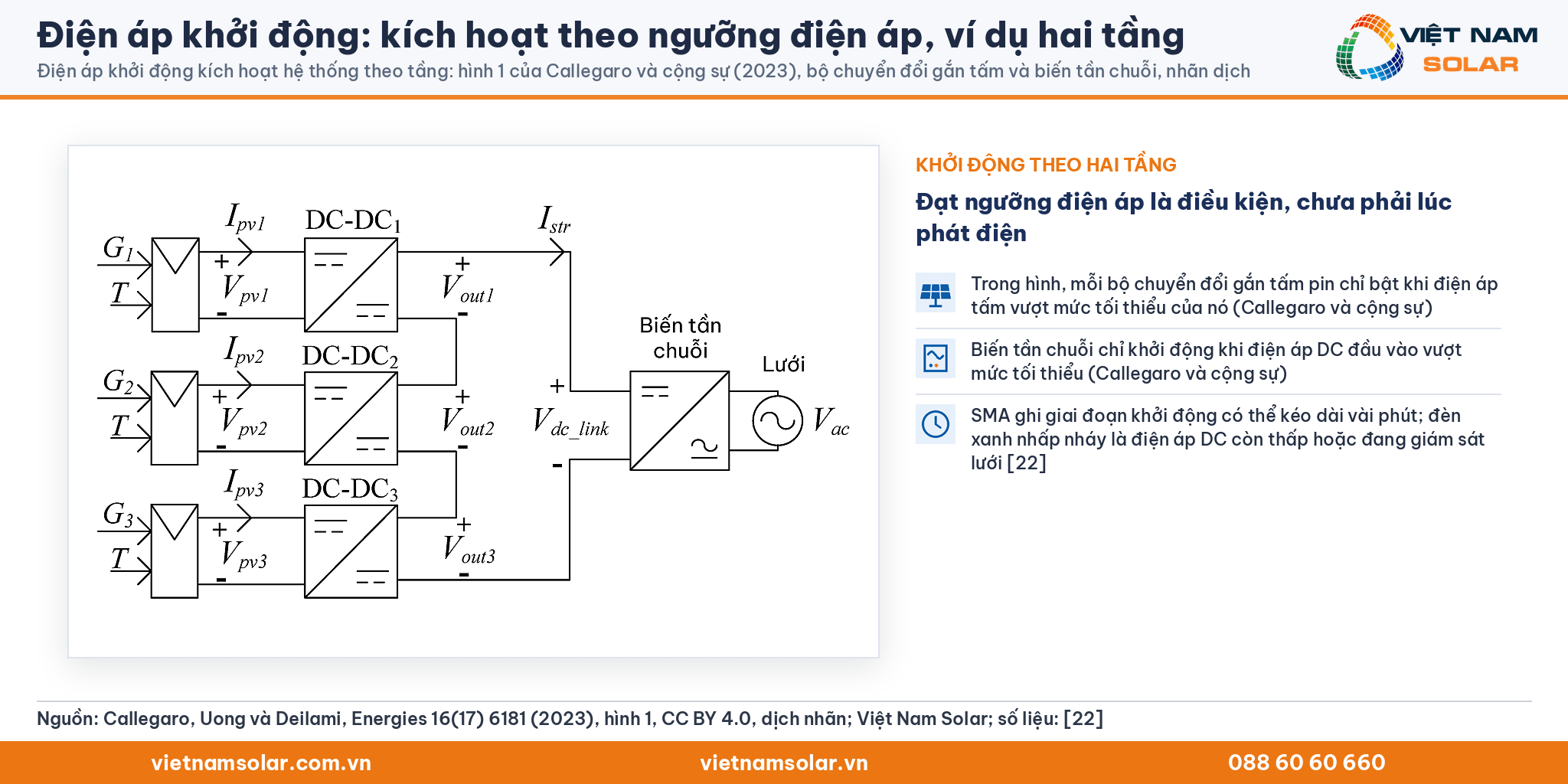

Điện áp khởi động, Hình 1 của Callegaro và cộng sự (2023) đã dịch nhãn: hệ PV nối lưới với bộ chuyển đổi gắn tấm và biến tần chuỗi, kèm hai thẻ khởi động theo tầng
Điện áp khởi động kích hoạt hệ thống theo tầng: hình 1 của Callegaro và cộng sự (2023), bộ chuyển đổi gắn tấm và biến tần chuỗi, nhãn dịch. Nguồn: Callegaro và cộng sự (2023), Energies 16(17), 6181, Hình 1, giấy phép CC BY 4.0, nhãn đã dịch sang tiếng Việt.

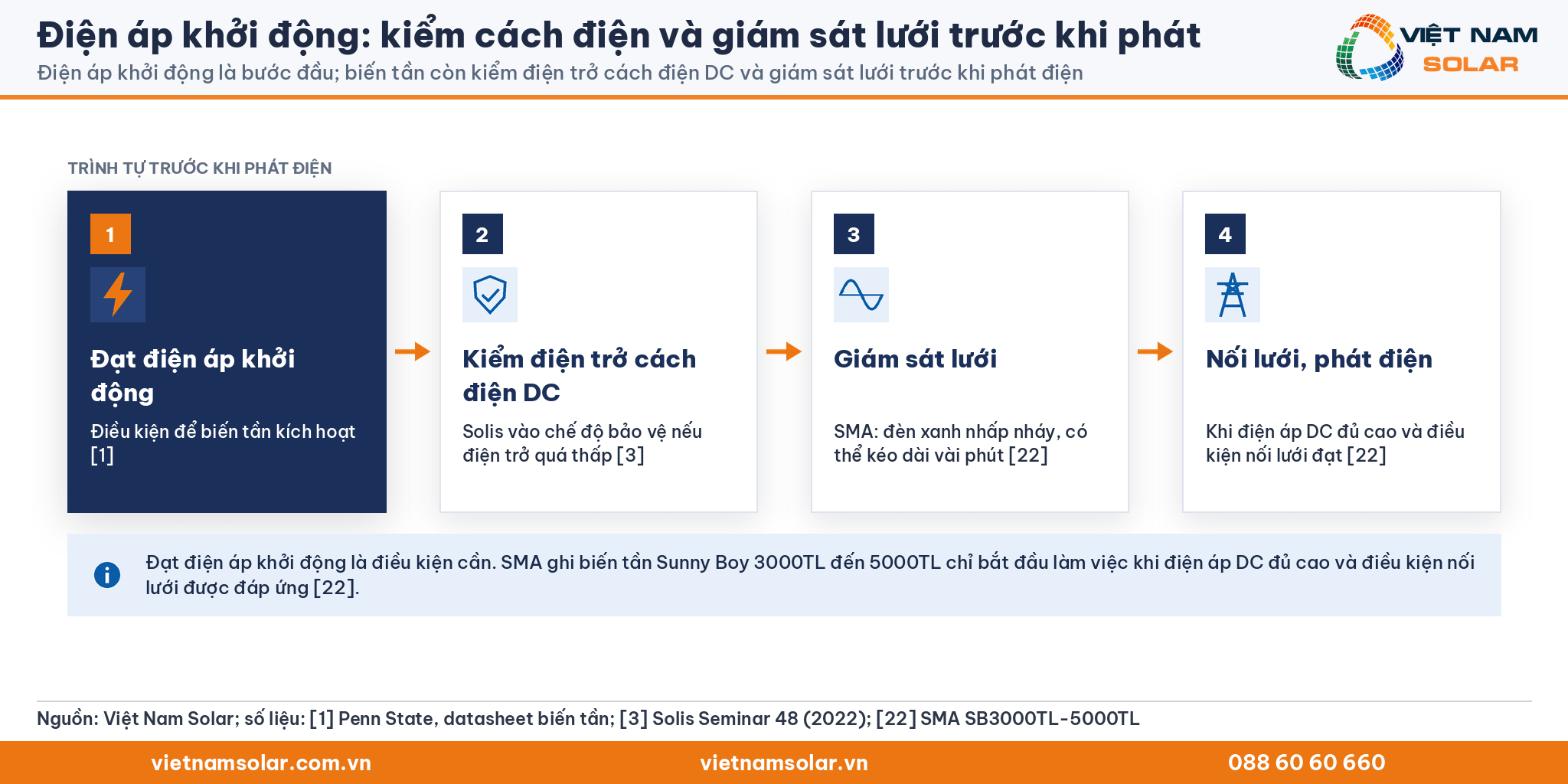

Điện áp khởi động, sơ đồ trình tự khởi động: đạt điện áp khởi động, kiểm điện trở cách điện DC, giám sát lưới, rồi mới phát điện
Điện áp khởi động là bước đầu; biến tần còn kiểm điện trở cách điện DC và giám sát lưới trước khi phát điện. Thẻ thông tin do Việt Nam Solar thiết kế, số liệu từ nguồn.[1][3][22]

Buổi sáng sớm với chuỗi ít tấm

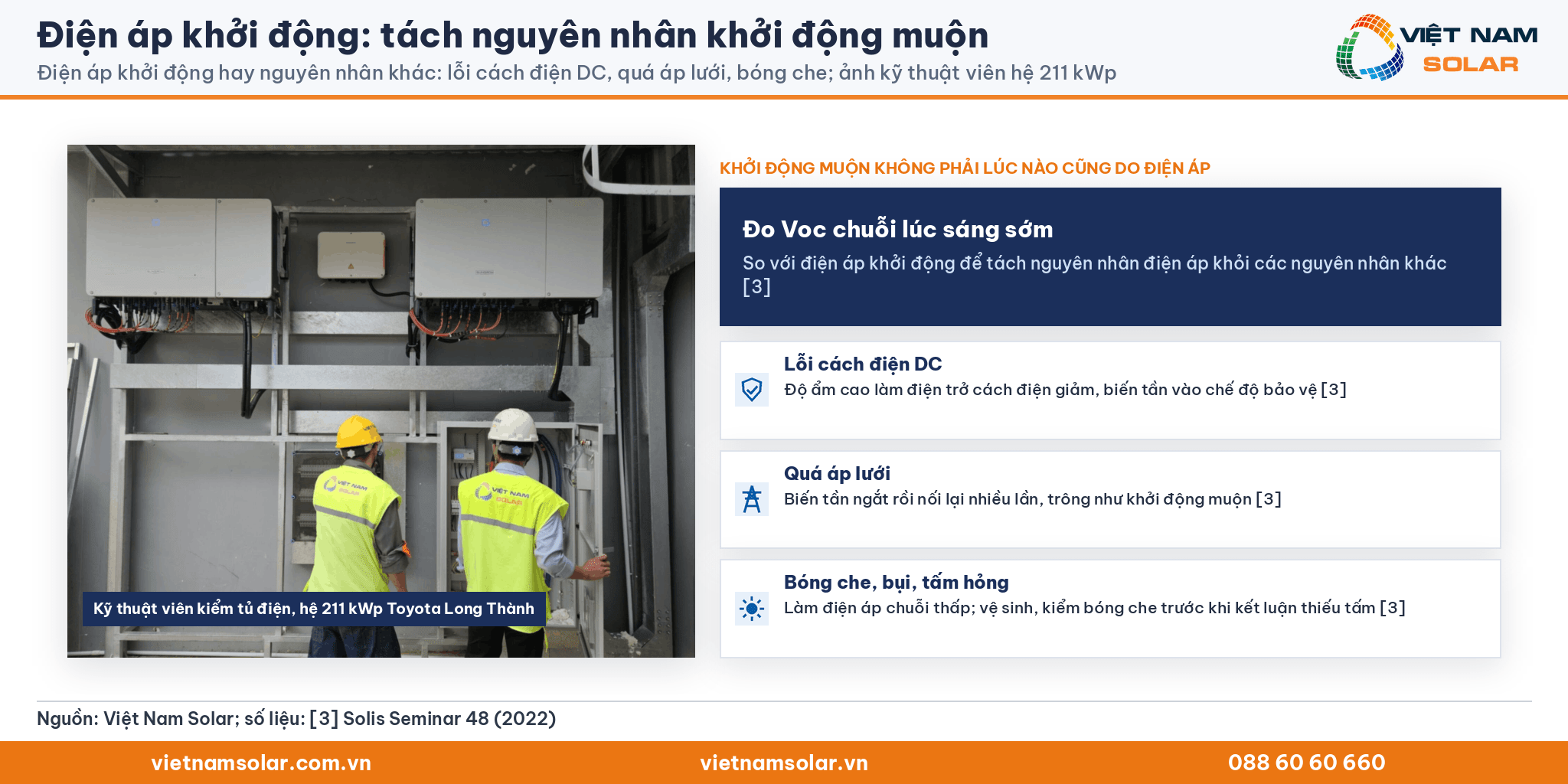

Tài liệu Solis Seminar số 48 ghi chuỗi có quá ít tấm nối tiếp cho điện áp thấp vào sáng sớm do thiếu bức xạ.[3] Điện áp chuỗi khi đó không đạt điện áp khởi động, làm biến tần khởi động muộn. Thêm tấm vào chuỗi nâng Voc của chuỗi, giúp chạm ngưỡng sớm hơn.

Hiệu suất hoạt động sớm và muộn trong ngày

Theo Solis, trong cùng mùa hè, một biến tần có thể khởi động và nối lưới vào khoảng 5 giờ sáng. Biến tần khác có thể khởi động muộn hơn, thậm chí chậm 2 đến 3 giờ. Solis kết luận hệ thống khởi động sớm hơn và dừng muộn hơn sẽ phát nhiều điện hơn.[3] GoodWe ghi dòng biến tần MS chỉ cần điện áp khởi động 80 V để phát điện sớm hơn các sản phẩm tương đương.[23] Vào buổi chiều, biến tần đã bật được chạy tiếp ở điện áp thấp hơn điện áp khởi động, xuống tới điện áp làm việc tối thiểu.[1]

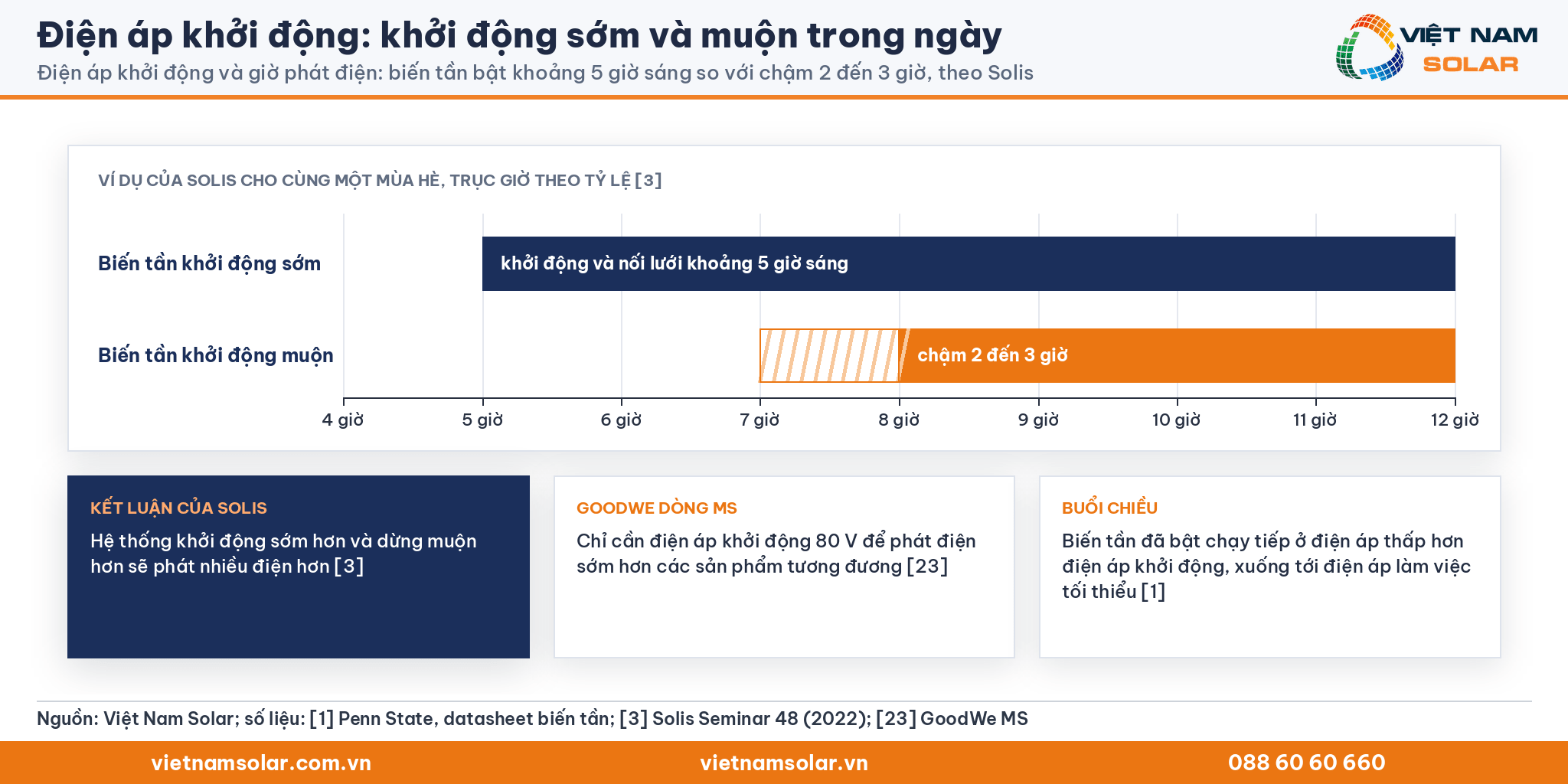

Điện áp khởi động, trục giờ trong ngày đúng tỷ lệ: biến tần bật khoảng 5 giờ sáng so với chậm 2 đến 3 giờ khi khởi động muộn, theo Solis
Điện áp khởi động và giờ phát điện: biến tần bật khoảng 5 giờ sáng so với chậm 2 đến 3 giờ, theo Solis. Thẻ thông tin do Việt Nam Solar thiết kế, số liệu từ nguồn.[1][3][23]

Ngày nhiều mây

Ngày nhiều mây làm dòng điện giảm theo cường độ sáng, còn Voc chỉ giảm theo logarit.[19] Với chuỗi đủ tấm, mây làm dòng điện giảm nhiều hơn điện áp. Ở ánh sáng yếu, điện trở song song của tế bào ảnh hưởng mạnh hơn đến hiệu suất.[19]

Giữa trưa nắng nóng sau một lần tắt máy

Biến tần đang chạy chỉ cần điện áp trên điện áp làm việc tối thiểu. Biến tần đã tắt phải đạt lại điện áp khởi động mới bật được.[1] Giữa trưa nắng nóng, tế bào nóng lên làm Voc của chuỗi thấp hơn lúc trời mát.[18] Chuỗi có Voc nóng sát điện áp khởi động vì vậy khó bật lại vào giờ này.

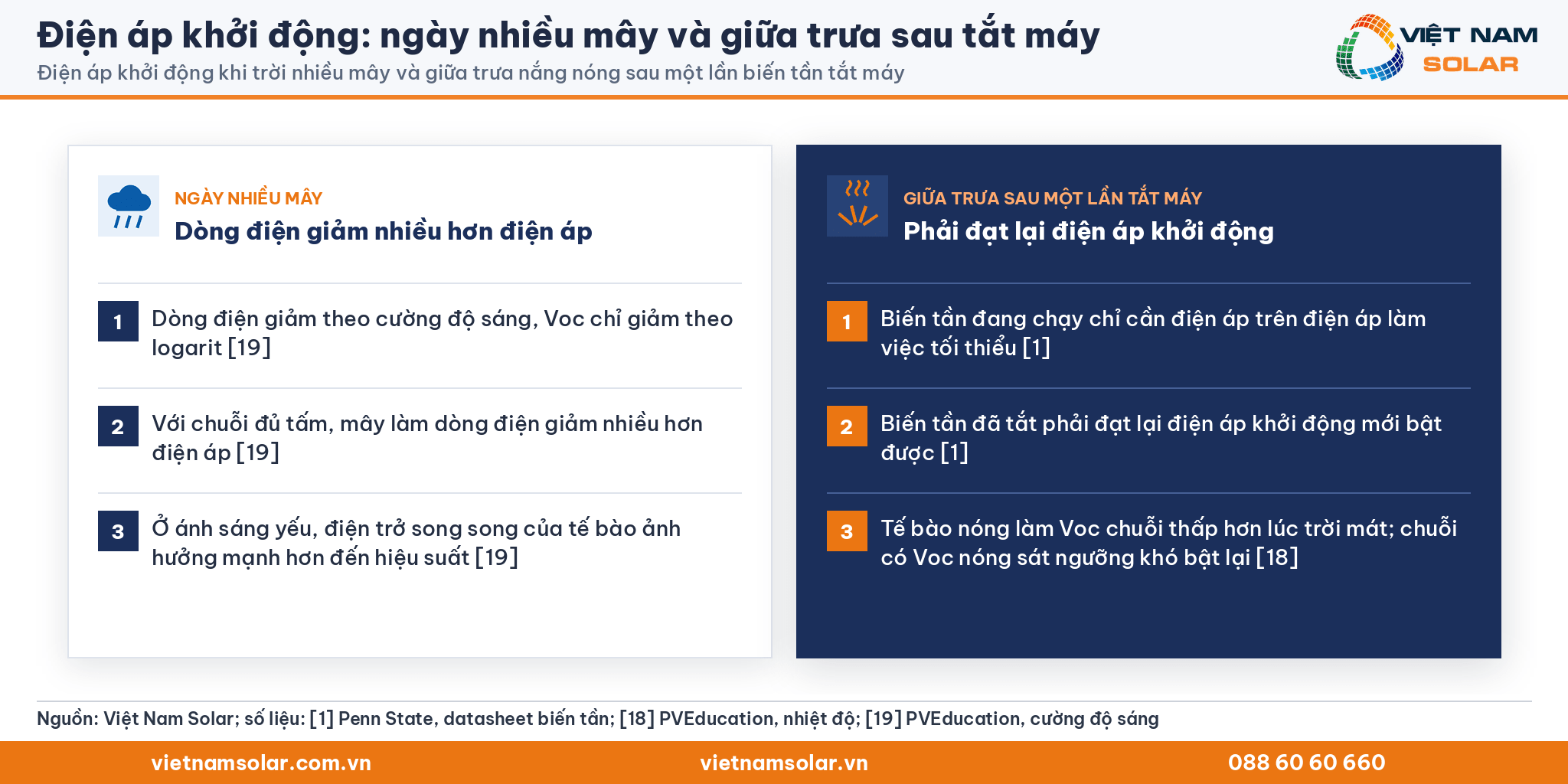

Điện áp khởi động, hai thẻ: ngày nhiều mây Voc vẫn gần mức nắng, giữa trưa nóng sau khi tắt máy Voc chuỗi thấp nhất trong ngày
Điện áp khởi động khi trời nhiều mây và giữa trưa nắng nóng sau một lần biến tần tắt máy. Thẻ thông tin do Việt Nam Solar thiết kế, số liệu từ nguồn.[1][18][19]

Biến tần còn cần đủ công suất để khởi động

Điện áp đủ chưa chắc biến tần đã phát điện. Mô hình biến tần của Phòng thí nghiệm Quốc gia Sandia có thông số Pso, là công suất DC cần để bắt đầu quá trình nghịch lưu. Khi công suất tính ra nhỏ hơn Pso, mô hình coi biến tần không phát điện.[24]

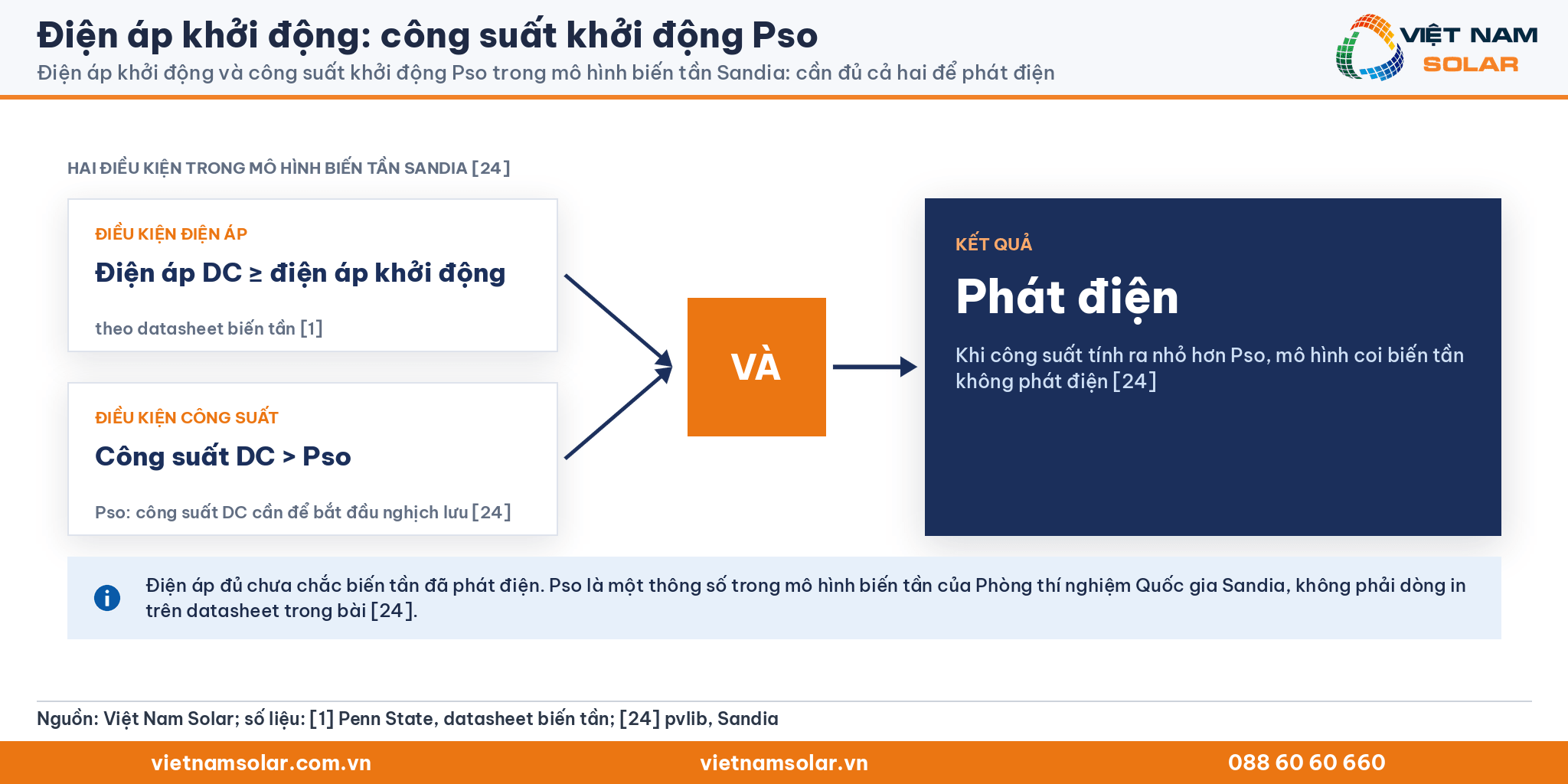

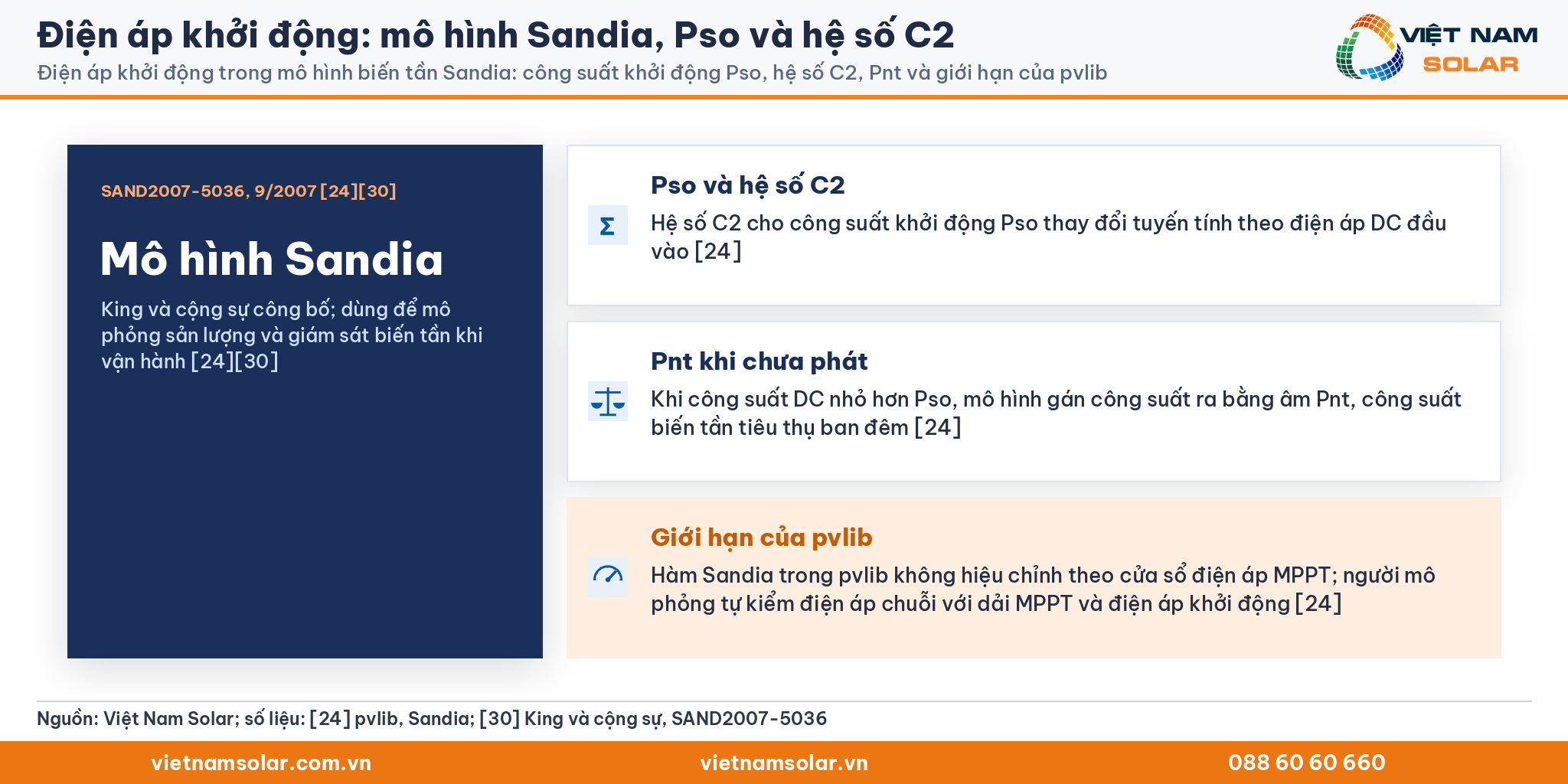

Điện áp khởi động, sơ đồ hai điều kiện phát điện trong mô hình Sandia: đủ điện áp khởi động và đủ công suất khởi động Pso
Điện áp khởi động và công suất khởi động Pso trong mô hình biến tần Sandia: cần đủ cả hai để phát điện. Thẻ thông tin do Việt Nam Solar thiết kế, số liệu từ nguồn.[1][24]

Điện áp khởi động và hiệu suất đầu tư

Với chủ đầu tư, điện áp khởi động ảnh hưởng tới sản lượng qua số giờ biến tần làm việc mỗi ngày. Solis ghi trong cùng điều kiện, biến tần khởi động và nối lưới càng sớm, sản lượng điện càng cao.[3] Phần mềm mô phỏng PVsyst tách riêng tổn thất biến tần do ngưỡng công suất và ngưỡng điện áp. Phần mềm SolarFarmer của DNV khai báo điện áp DC nhỏ nhất, lớn nhất và công suất DC nhỏ nhất của biến tần.[25] Khi so hai phương án biến tần, chủ đầu tư có thể đọc dòng tổn thất do ngưỡng điện áp trong báo cáo mô phỏng PVsyst.[25]

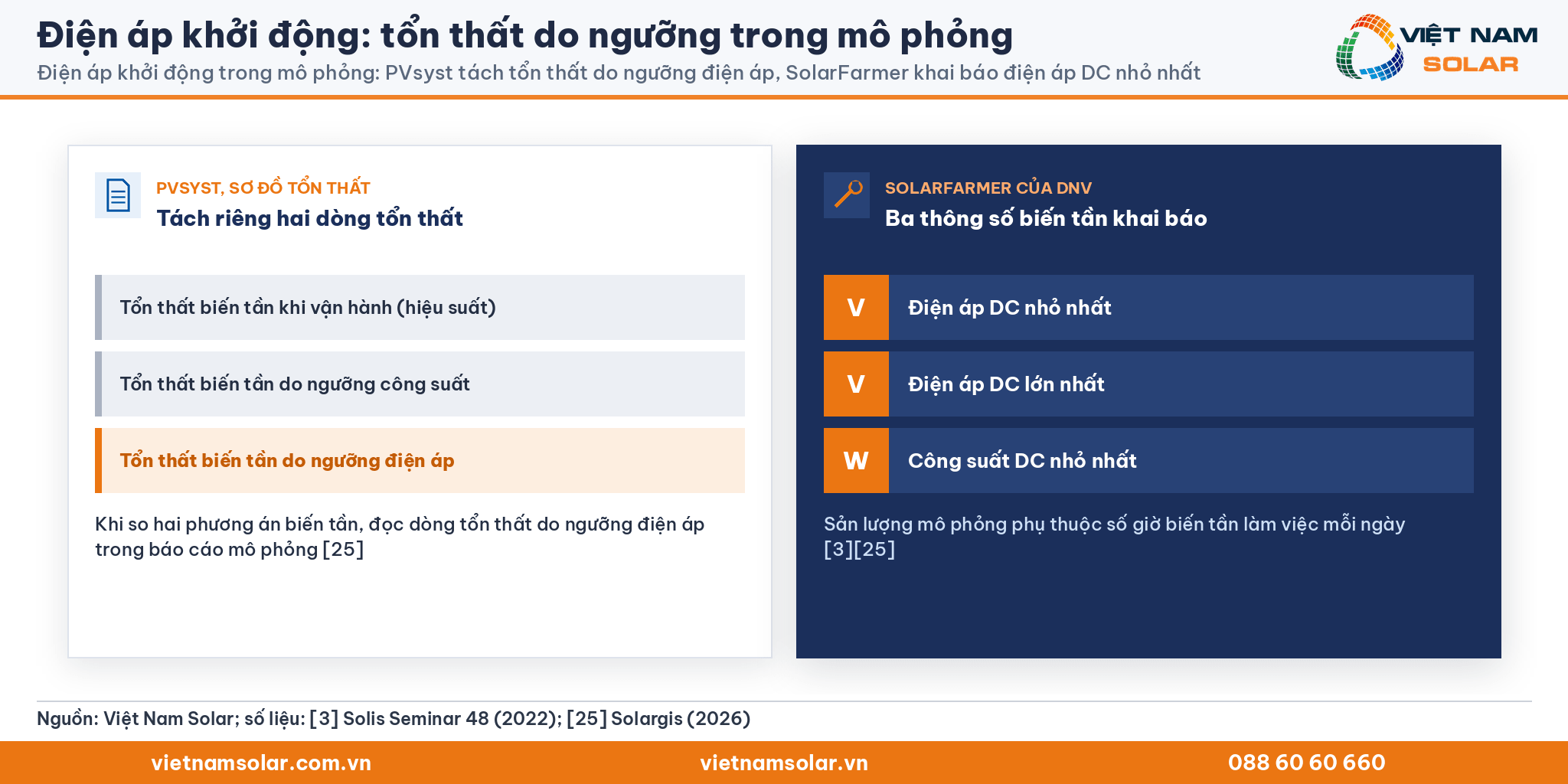

Điện áp khởi động, hai thẻ mô phỏng: PVsyst tách tổn thất do ngưỡng điện áp, SolarFarmer khai báo điện áp DC nhỏ nhất, theo Solargis
Điện áp khởi động trong mô phỏng: PVsyst tách tổn thất do ngưỡng điện áp, SolarFarmer khai báo điện áp DC nhỏ nhất. Thẻ thông tin do Việt Nam Solar thiết kế, số liệu từ nguồn.[3][25]

6. Điện áp khởi động của các hãng biến tần là bao nhiêu?

Điện áp khởi động trên datasheet các hãng nằm từ 22 V ở biến tần vi mô Hoymiles đến 200 V ở Huawei và Sungrow. Bảng dưới chép nguyên giá trị từ datasheet hoặc trang thông số chính thức của từng hãng. Ô "không in" nghĩa là tài liệu đó không có dòng điện áp làm việc tối thiểu.

Hãng, modelĐiện áp khởi độngĐiện áp làm việc tối thiểuDải điện áp MPPTĐiện áp DC tối đaTài liệu
Hoymiles HMS-1600, 1800, 2000-4T22 VKhông in16 V đến 60 V65 VDatasheet V202402[11]
GoodWe GW3000 đến GW6000-DNS-3050 VKhông in40 V đến 560 V600 VDatasheet V2.0, 27/06/2025[5]
Deye SUN-3.6K đến 6K-G0480 VKhông in70 V đến 500 V550 VDatasheet 26/06/2023[12]
Fronius Primo GEN24 5.080 V65 V230 V đến 530 V600 VTrang thông số Fronius[9]
Solis S6-GR1P3.6K-S, 4K-S100 VKhông in90 V đến 550 V550 VDatasheet V1.7, 10/2024[6]
SMA Sunny Boy 3.0-1AV-41125 V100 V110 V đến 500 V600 VHướng dẫn SMA[8]
SMA Sunny Boy 6.0-1AV-41125 V100 V210 V đến 500 V600 VHướng dẫn SMA[14]
Deye SUN-5K đến 12K-SG04LP3-EU160 VKhông in200 V đến 650 V800 VDatasheet 11/12/2023[17]
Huawei SUN2000-3 đến 10KTL-M1200 VKhông in140 V đến 980 V1.100 VTrang thông số Huawei[4]
Sungrow SG110CX-P2200 V180 V180 V đến 1.000 V1.100 VDatasheet Version 4[15]
Sungrow SG125CX-P2200 V180 V180 V đến 1.000 V1.100 VDatasheet Version 6[7]

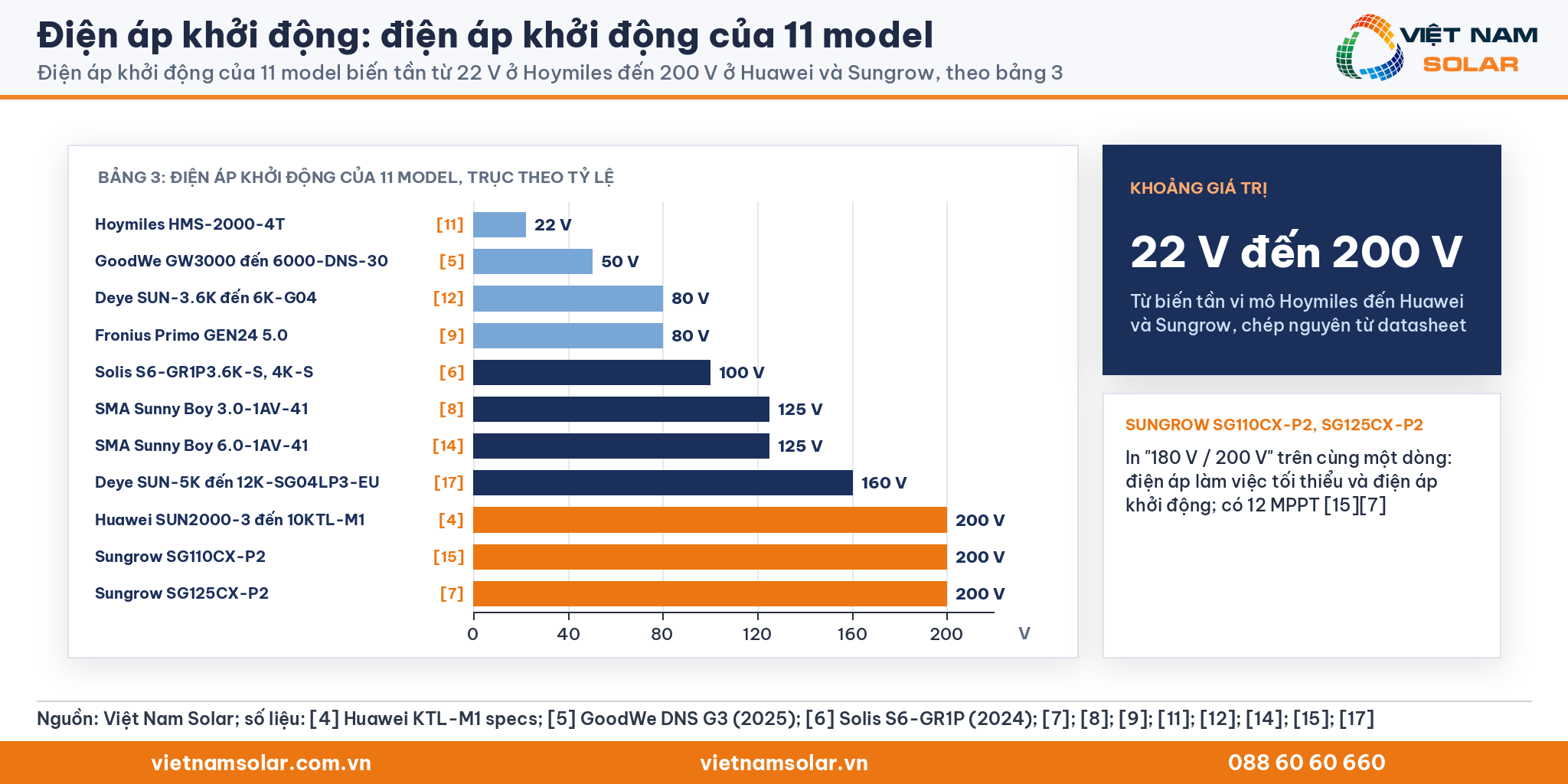

Điện áp khởi động: biểu đồ thanh điện áp khởi động đúng tỷ lệ của 11 model biến tần trong bảng 3, từ 22 V ở Hoymiles đến 200 V ở Huawei và Sungrow
Điện áp khởi động của 11 model biến tần từ 22 V ở Hoymiles đến 200 V ở Huawei và Sungrow, theo bảng 3. Thẻ thông tin do Việt Nam Solar thiết kế, số liệu từ nguồn.[4][5][6][7][8][9][11][12][14][15][17]

Biến tần vi mô có điện áp khởi động thấp nhất

Biến tần vi mô Hoymiles HMS-2000-4T có 4 đầu vào MPPT, mỗi đầu vào nhận một tấm pin. Điện áp khởi động 22 V vì vậy được so với Voc của một tấm, không phải của một chuỗi. Hoymiles ghi dòng HMS-2000-4T dùng cho tấm pin từ 400 W đến trên 670 W.[11]

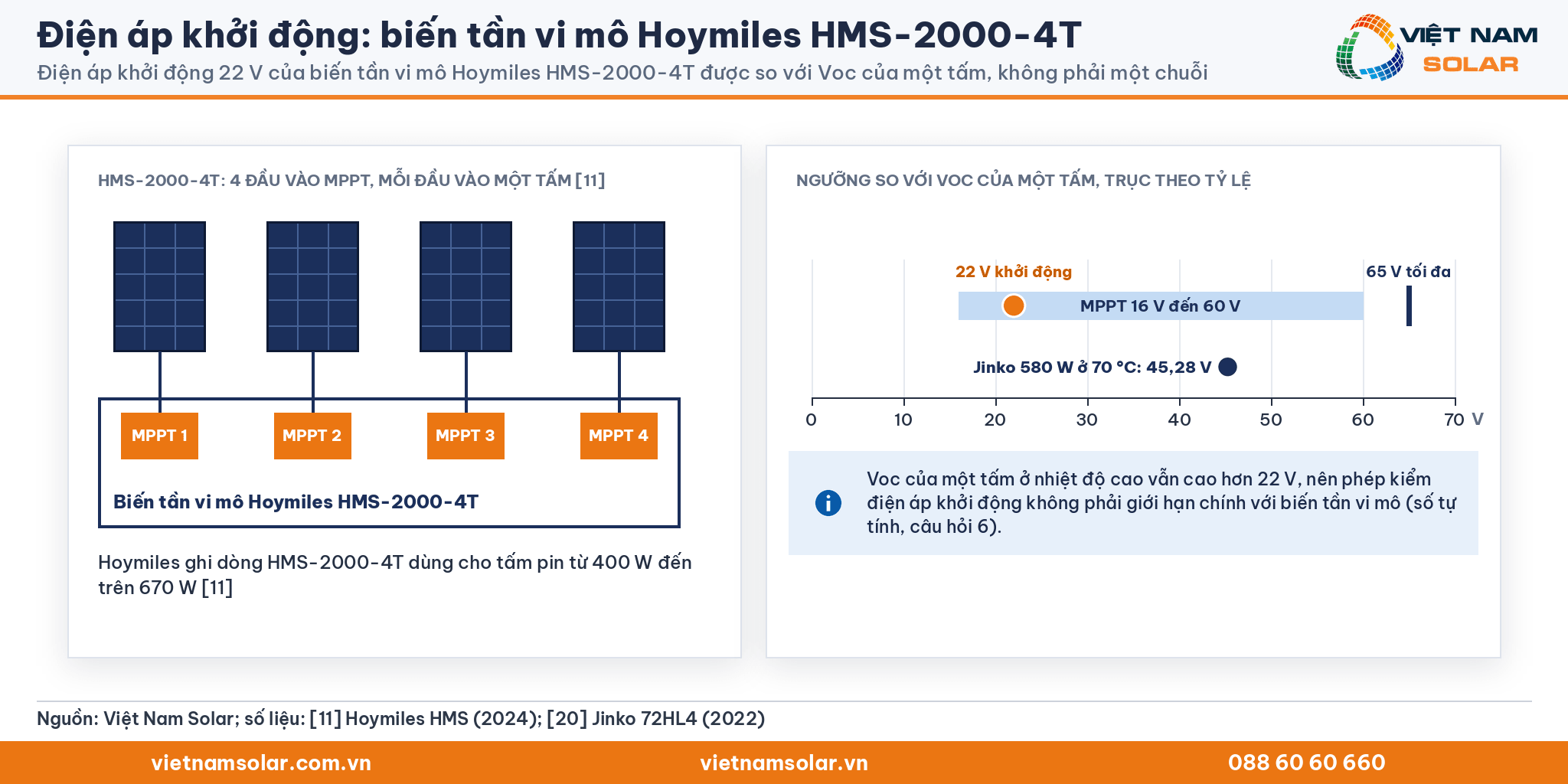

Điện áp khởi động: biểu đồ điện áp khởi động 22 V của Hoymiles HMS-2000-4T so với Voc một tấm Jinko 580 W
Điện áp khởi động 22 V của biến tần vi mô Hoymiles HMS-2000-4T được so với Voc của một tấm, không phải một chuỗi. Thẻ thông tin do Việt Nam Solar thiết kế, số liệu từ nguồn.[11][20]

Biến tần công suất lớn của Sungrow in hai ngưỡng cạnh nhau

Sungrow SG110CX-P2 và SG125CX-P2 in "180 V / 200 V" trên cùng một dòng, gồm điện áp làm việc tối thiểu và điện áp khởi động.[15][7] Hai model này có 12 MPPT, mỗi MPPT là một đầu vào bám điểm công suất riêng.[7]

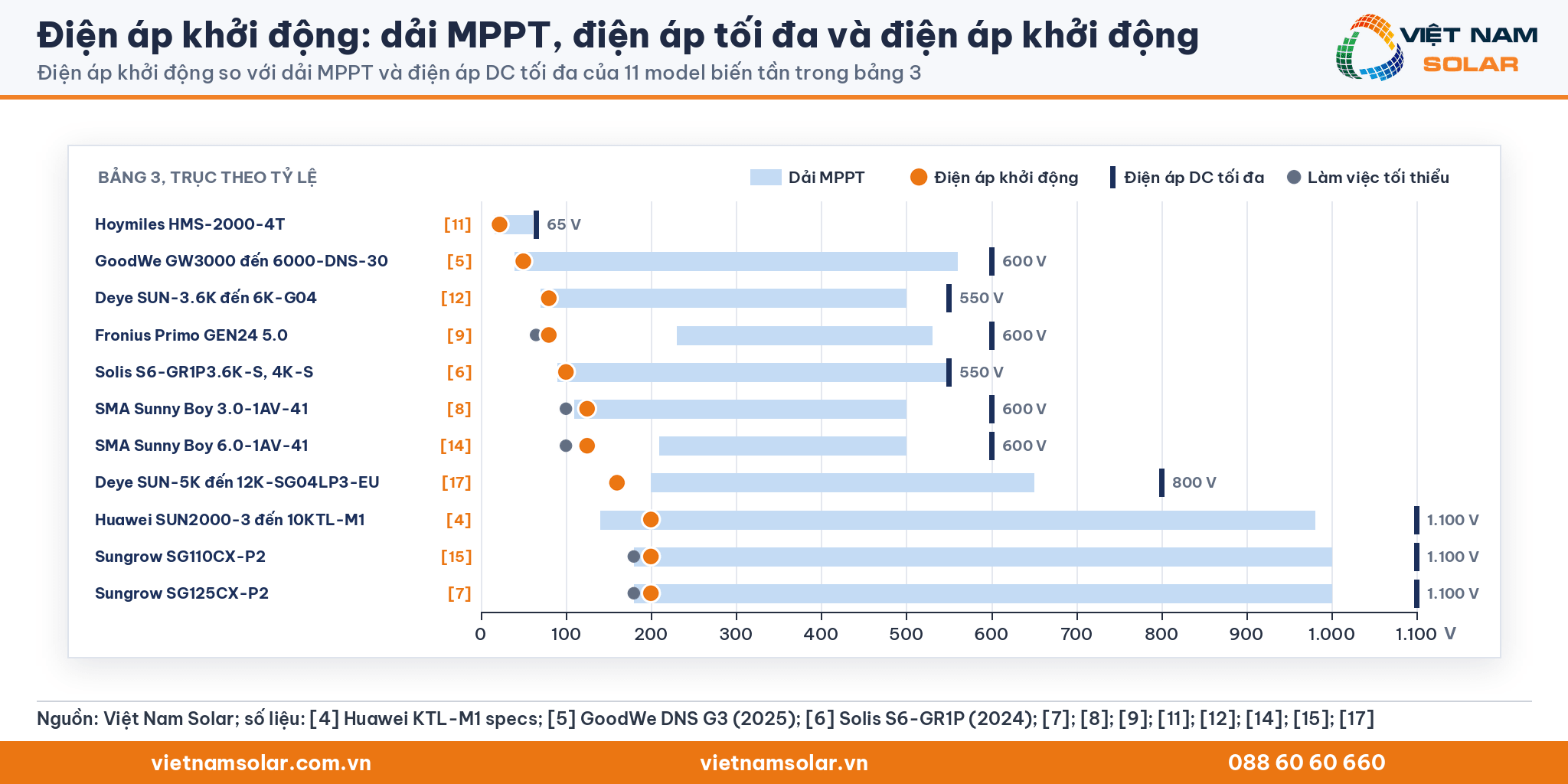

Điện áp khởi động: biểu đồ dải MPPT, điện áp DC tối đa và điểm điện áp khởi động của 11 model biến tần trong bảng 3
Điện áp khởi động so với dải MPPT và điện áp DC tối đa của 11 model biến tần trong bảng 3. Thẻ thông tin do Việt Nam Solar thiết kế, số liệu từ nguồn.[4][5][6][7][8][9][11][12][14][15][17]

7. Ví dụ tính số lượng tấm pin nối tiếp tối thiểu theo điện áp khởi động

Trong ví dụ, chuỗi Jinko JKM580N-72HL4-V nối vào Huawei SUN2000-5KTL-M1 cần ít nhất 5 tấm theo phép kiểm điện áp khởi động. Mọi số trong ví dụ là số tự tính. Nhiệt độ tế bào 70 °C là giả định minh họa, cần thay bằng số liệu khí hậu của công trình.

Bước 1: đọc thông số biến tần và tấm pin

Huawei SUN2000-5KTL-M1 có điện áp khởi động 200 V, dải MPPT 140 V đến 980 V, điện áp vào tối đa 1.100 V.[4] Jinko JKM580N-72HL4-V có Voc 51,02 V ở điều kiện tiêu chuẩn STC. STC, tiếng Anh là standard test conditions, là bức xạ 1.000 W/m², tế bào 25 °C, phổ AM1.5.[20]

Bước 2: chọn nhiệt độ tế bào cao nhất và hệ số nhiệt

Ví dụ giả định nhiệt độ tế bào cao nhất là 70 °C, cao hơn STC 45 °C. Giả định 70 °C chưa có nguồn khí hậu Việt Nam, chỉ dùng để minh họa cách tính. Phép kiểm điện áp khởi động dùng Voc, nên hệ số cần dùng là hệ số nhiệt của Voc, -0,25 %/°C.[2][20]

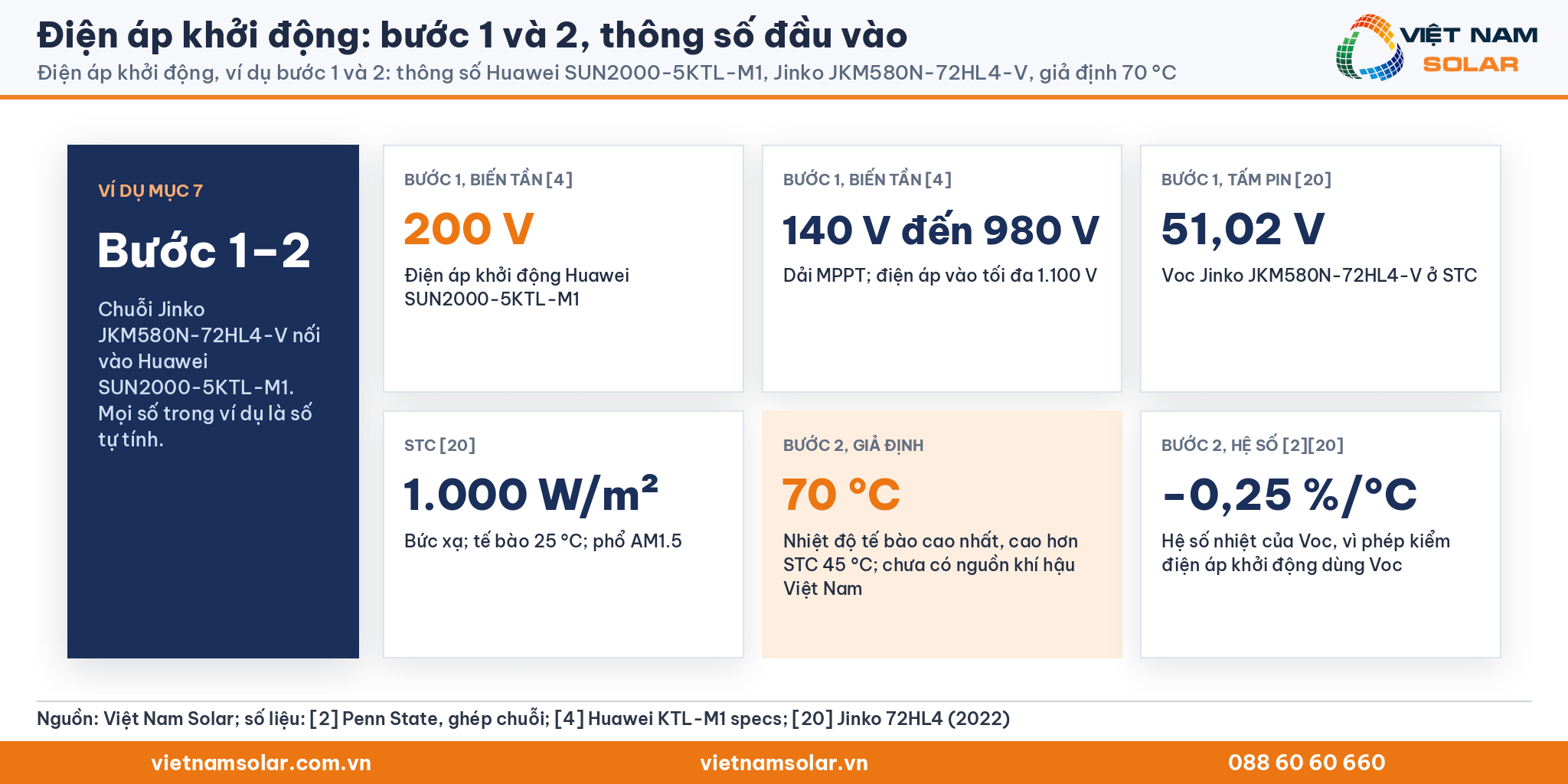

Điện áp khởi động, thông số đầu vào của ví dụ: Huawei SUN2000-5KTL-M1 khởi động 200 V, tấm Jinko JKM580N-72HL4-V Voc 51,02 V, hệ số -0,25%/°C, giả định 70 °C
Điện áp khởi động, ví dụ bước 1 và 2: thông số Huawei SUN2000-5KTL-M1, Jinko JKM580N-72HL4-V, giả định 70 °C. Thẻ thông tin do Việt Nam Solar thiết kế, số liệu từ nguồn.[2][4][20]

Bước 3: tính Voc của một tấm ở 70 °C

Voc ở 70 °C bằng 51,02 × (1 - 0,0025 × 45) ≈ 45,28 V (số tự tính). Hệ số -0,25 %/°C lấy từ datasheet Jinko.[20]

Bước 4: so với điện áp khởi động

Phép kiểm 1 cho số tấm tối thiểu bằng 200 / 45,28 ≈ 4,42, làm tròn lên 5 tấm (số tự tính). Cận dưới theo điện áp khởi động của chuỗi là 5 tấm.[2] Phép kiểm 2 so Vmp với ngưỡng dưới MPPT 140 V, cần hệ số nhiệt của Vmp. Datasheet Jinko JKM580N-72HL4-V không in hệ số nhiệt của Vmp, nên ví dụ không tính phép kiểm 2.[20]

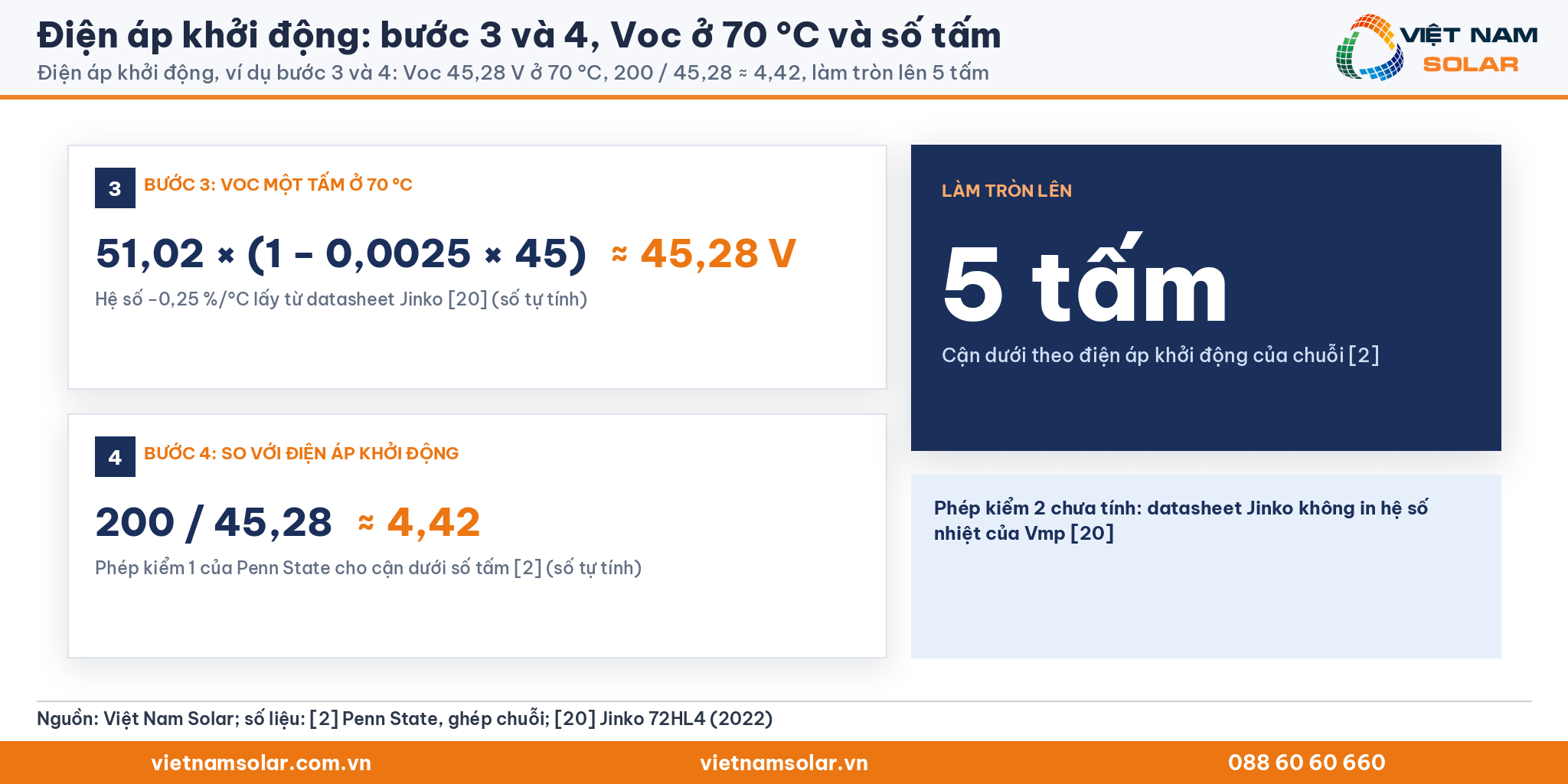

Điện áp khởi động: phép tính Voc 45,28 V ở 70 °C và 200 / 45,28 ≈ 4,42, làm tròn lên 5 tấm
Điện áp khởi động, ví dụ bước 3 và 4: Voc 45,28 V ở 70 °C, 200 / 45,28 ≈ 4,42, làm tròn lên 5 tấm. Thẻ thông tin do Việt Nam Solar thiết kế, số liệu từ nguồn.[2][20]

Bước 5: kiểm lại chuỗi 4 tấm

Chuỗi 4 tấm có Voc khoảng 204,08 V ở 25 °C, chỉ hơn điện áp khởi động 200 V khoảng 4 V (số tự tính). Ở tế bào 45 °C, Voc của chuỗi giảm còn khoảng 193,88 V, thấp hơn 200 V (số tự tính). Ở 70 °C, Voc chỉ còn khoảng 181,12 V (số tự tính). Nếu biến tần dừng giữa trưa, chuỗi 4 tấm không đạt lại điện áp khởi động cho tới khi tế bào nguội bớt.[1]

Bước 6: kiểm lại chuỗi 5 tấm

Chuỗi 5 tấm có Voc khoảng 226,40 V ở 70 °C (số tự tính). Voc 226,40 V lớn hơn điện áp khởi động 200 V, nên chuỗi 5 tấm đạt phép kiểm 1 của Penn State.[2] Phép kiểm 2 với ngưỡng 140 V cần thêm hệ số nhiệt của Vmp từ hãng tấm pin.

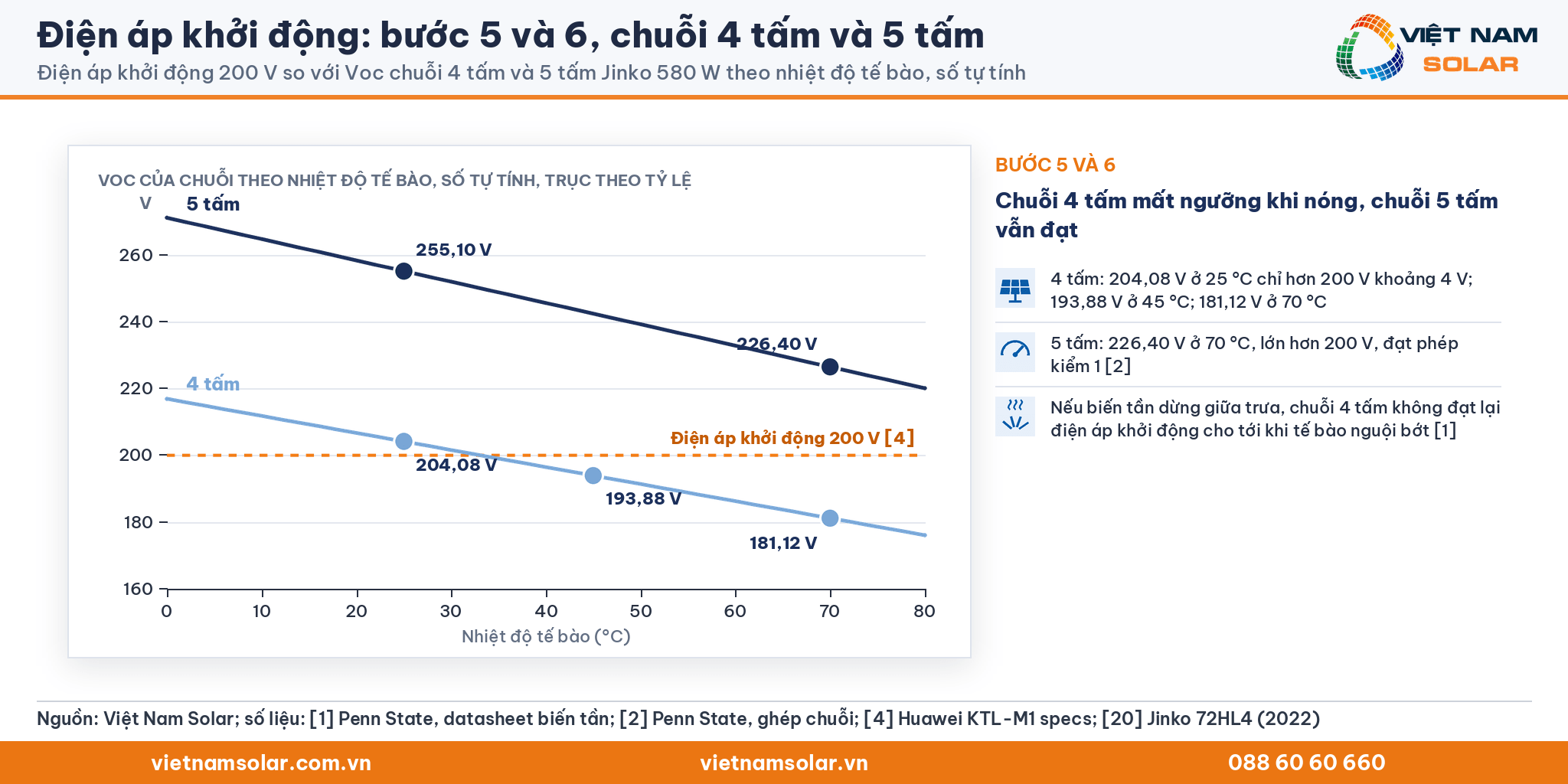

Điện áp khởi động: biểu đồ Voc chuỗi 4 tấm và 5 tấm theo nhiệt độ tế bào đúng tỷ lệ so với mức khởi động 200 V
Điện áp khởi động 200 V so với Voc chuỗi 4 tấm và 5 tấm Jinko 580 W theo nhiệt độ tế bào, số tự tính. Thẻ thông tin do Việt Nam Solar thiết kế, số liệu từ nguồn.[1][2][4][20]

Cùng tấm pin, số tấm tối thiểu với các biến tần khác

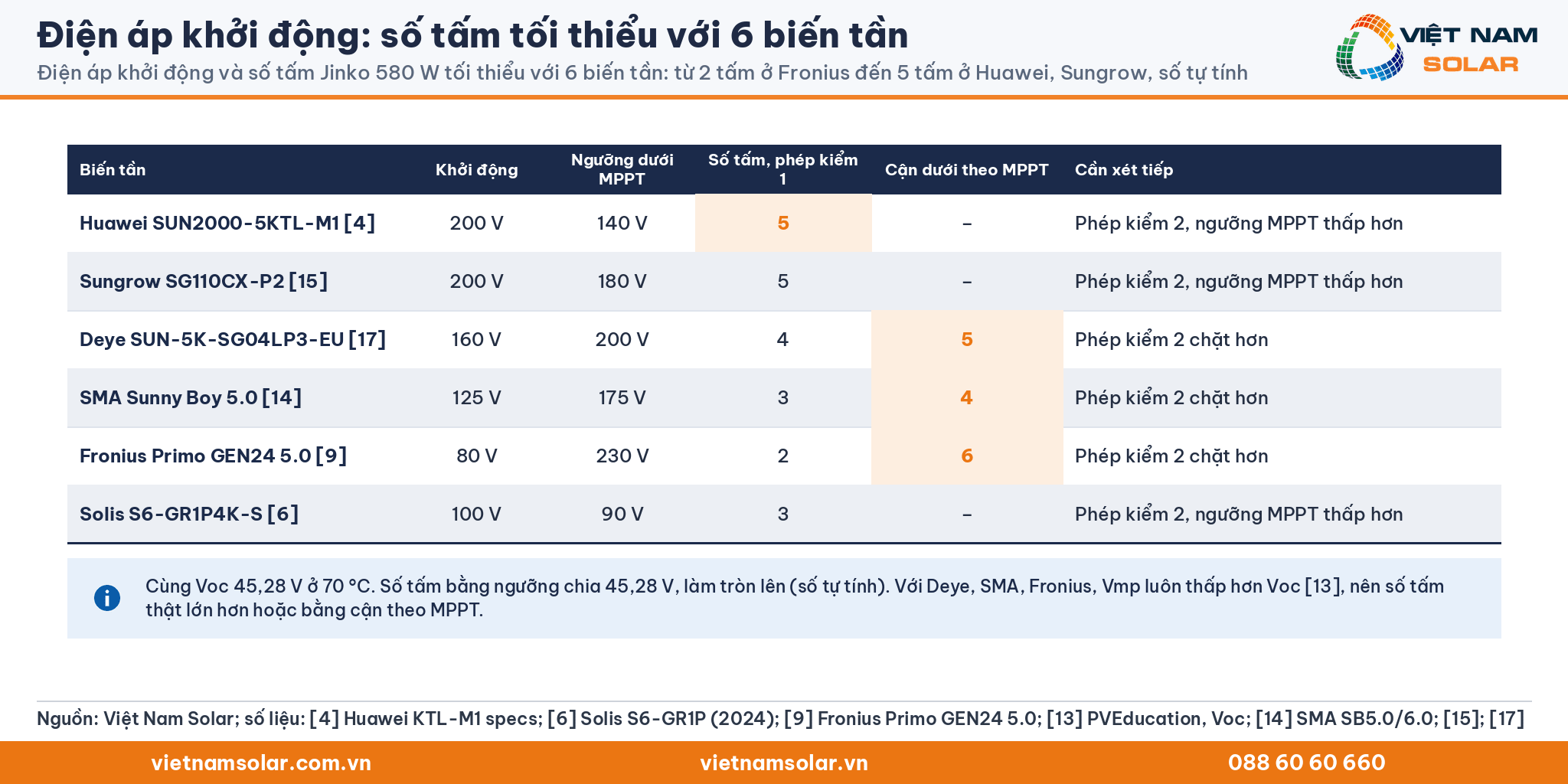

Bảng dưới áp cùng Voc 45,28 V ở 70 °C cho các biến tần trong mục 6. Cột cuối ghi phép kiểm nào cần xét tiếp trước khi chốt số tấm.

Biến tầnĐiện áp khởi độngNgưỡng dưới MPPTSố tấm theo phép kiểm 1 (số tự tính)Phép kiểm cần xét tiếp
Huawei SUN2000-5KTL-M1[4]200 V140 V5Phép kiểm 2, ngưỡng MPPT thấp hơn điện áp khởi động
Sungrow SG110CX-P2[15]200 V180 V5Phép kiểm 2, ngưỡng MPPT thấp hơn điện áp khởi động
Deye SUN-5K-SG04LP3-EU[17]160 V200 V4Phép kiểm 2 chặt hơn, ngưỡng MPPT cao hơn điện áp khởi động
SMA Sunny Boy 5.0[14]125 V175 V3Phép kiểm 2 chặt hơn, ngưỡng MPPT cao hơn điện áp khởi động
Fronius Primo GEN24 5.0[9]80 V230 V2Phép kiểm 2 chặt hơn, ngưỡng MPPT cao hơn điện áp khởi động
Solis S6-GR1P4K-S[6]100 V90 V3Phép kiểm 2, ngưỡng MPPT thấp hơn điện áp khởi động
Điện áp khởi động, biểu đồ số tấm Jinko 580 W tối thiểu với 6 biến tần: 2 tấm ở Fronius đến 5 tấm ở Huawei và Sungrow
Điện áp khởi động và số tấm Jinko 580 W tối thiểu với 6 biến tần: từ 2 tấm ở Fronius đến 5 tấm ở Huawei, Sungrow, số tự tính. Thẻ thông tin do Việt Nam Solar thiết kế, số liệu từ nguồn.[4][6][9][13][14][15][17]

Số tự tính: số tấm theo phép kiểm 1 bằng điện áp khởi động chia 45,28 V, làm tròn lên. Với Deye, SMA và Fronius, ngưỡng dưới MPPT cao hơn điện áp khởi động, trong khi Vmp luôn thấp hơn Voc.[13] Chia ngưỡng dưới MPPT cho Voc 45,28 V cho cận dưới chắc chắn là 5 tấm với Deye, 4 tấm với SMA, 6 tấm với Fronius (số tự tính). Số tấm thật còn cao hơn hoặc bằng các số này, tùy hệ số nhiệt của Vmp.

Ngưỡng dưới MPP của SMA và Fronius thay đổi theo công suất model. Trước khi chốt số tấm cho hai model này, cần hỏi hãng dải MPPT áp dụng ở mức công suất của dự án. Số tấm tối đa của chuỗi do phép kiểm 3 và 4 quyết định, thuộc chủ đề Điện áp DC đầu vào tối đa.[2]

8. Tiêu chuẩn và mô hình nào liên quan đến điện áp khởi động?

Điện áp khởi động là thông số hãng in trên datasheet, còn các tiêu chuẩn IEC 62891 và EN 50530 đo hiệu suất bám MPPT của biến tần.[26][27] Phạm vi công bố của hai tiêu chuẩn này không nhắc tới điện áp khởi động. Mô hình biến tần Sandia mô tả ngưỡng khởi động bằng công suất Pso.[24]

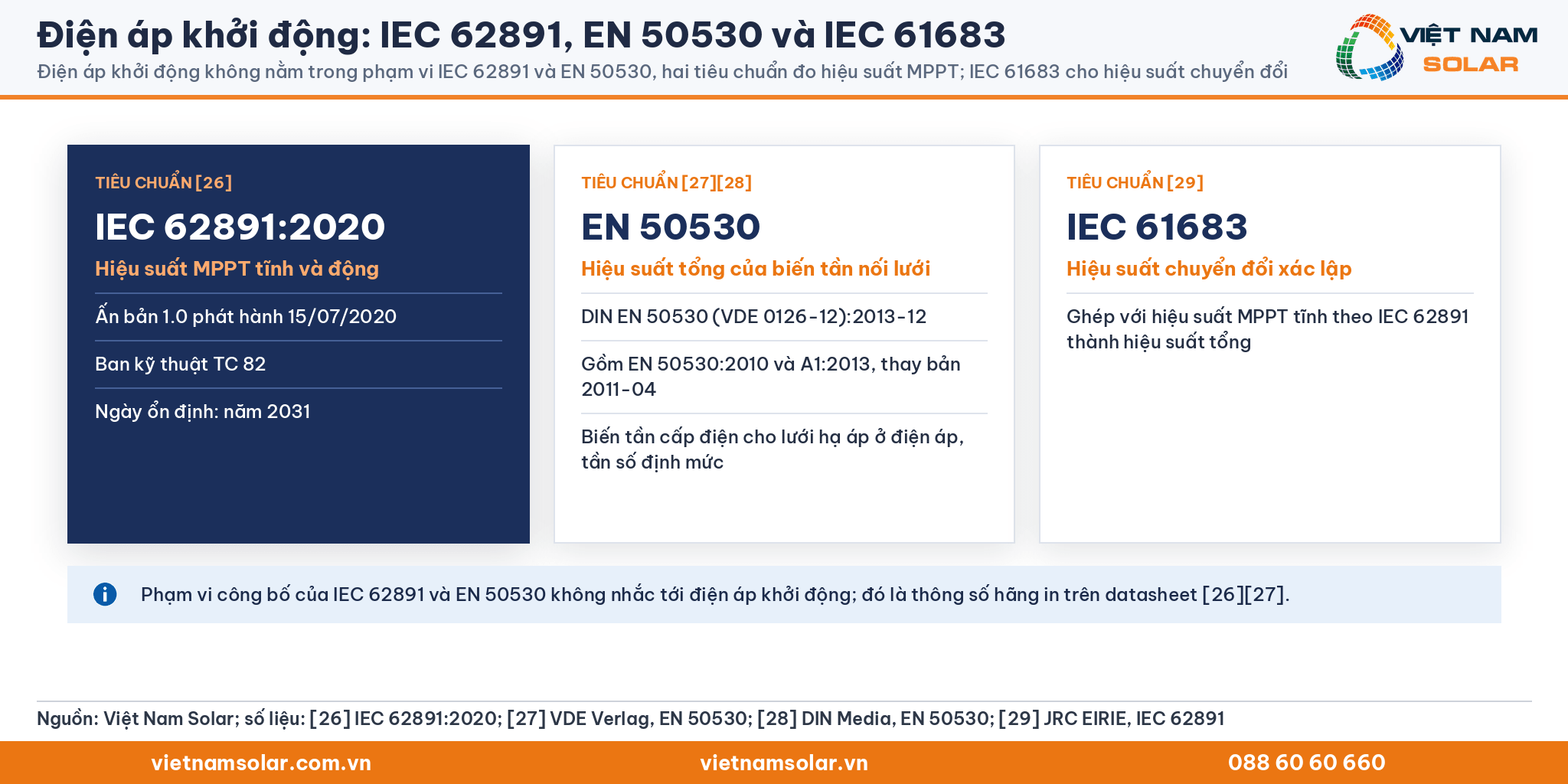

Điện áp khởi động, ba thẻ tiêu chuẩn IEC 62891:2020, EN 50530:2013 đo hiệu suất MPPT và IEC 61683 hiệu suất chuyển đổi, điện áp khởi động không nằm trong phạm vi
Điện áp khởi động không nằm trong phạm vi IEC 62891 và EN 50530, hai tiêu chuẩn đo hiệu suất MPPT; IEC 61683 cho hiệu suất chuyển đổi. Thẻ thông tin do Việt Nam Solar thiết kế, số liệu từ nguồn.[26][27][28][29]

IEC 62891:2020 đo hiệu suất MPPT

IEC 62891:2020 nêu quy trình đo hiệu suất bám điểm công suất cực đại của biến tần nối lưới điện mặt trời. Tiêu chuẩn xét cả hiệu suất MPPT tĩnh và hiệu suất MPPT động. IEC 62891 ấn bản 1.0 phát hành ngày 15/07/2020, do ban kỹ thuật TC 82 biên soạn, ngày ổn định là năm 2031.[26]

EN 50530 là tiêu chuẩn châu Âu cùng chủ đề

EN 50530 có tên tiếng Anh là Overall efficiency of grid connected photovoltaic inverters, nghĩa là hiệu suất tổng của biến tần nối lưới. Bản Đức DIN EN 50530 (VDE 0126-12):2013-12 gồm EN 50530:2010 và sửa đổi A1:2013, đang hiệu lực, thay bản 2011-04.[28] Phạm vi của EN 50530 là đo hiệu suất MPPT của biến tần nối lưới, xét cả trạng thái tĩnh và động. Trong phép đo, biến tần cấp điện cho lưới hạ áp ở điện áp và tần số định mức.[27]

IEC 61683 và hiệu suất tổng

Hiệu suất tổng của biến tần ghép từ hiệu suất MPPT tĩnh theo IEC 62891 và hiệu suất chuyển đổi xác lập theo IEC 61683.[29] Hiệu suất chuyển đổi lớn nhất in trên datasheet được giải thích ở bài hiệu suất tối đa.

Mô hình Sandia và công suất khởi động Pso

Mô hình hiệu suất biến tần nối lưới của Sandia được King và cộng sự công bố tháng 9/2007 trong báo cáo SAND2007-5036.[24] Mô hình dùng để mô phỏng sản lượng và giám sát biến tần khi vận hành.[30] Trong mô hình, hệ số C2 cho công suất khởi động Pso thay đổi tuyến tính theo điện áp DC đầu vào.[24][30]

Điện áp khởi động, thẻ mô hình biến tần Sandia: công suất khởi động Pso, hệ số C2, công suất tiêu thụ ban đêm Pnt và giới hạn của pvlib
Điện áp khởi động trong mô hình biến tần Sandia: công suất khởi động Pso, hệ số C2, Pnt và giới hạn của pvlib. Thẻ thông tin do Việt Nam Solar thiết kế, số liệu từ nguồn.[24][30]

Mô phỏng sản lượng cần thêm phép kiểm điện áp

Hàm Sandia trong pvlib không hiệu chỉnh công suất theo cửa sổ điện áp MPPT.[24] Người mô phỏng vì vậy cần tự kiểm điện áp chuỗi với dải MPPT và điện áp khởi động. Cách ước tính sản lượng của một hệ nằm ở bài tính sản lượng điện mặt trời.

9. Các yếu tố cần lưu ý khi thiết kế hệ thống theo điện áp khởi động ở Việt Nam

Người lắp đặt ở Việt Nam kiểm điện áp khởi động bằng datasheet của đúng model, với nhiệt độ tế bào cao của mái nhà nắng nóng.[2] Điện áp khởi động là thông số hãng công bố, nên con số cần đọc từ tài liệu của hãng, không suy ra từ model khác.

Đọc đúng nhãn trên datasheet tiếng Anh và tiếng Trung

Một số hãng phát hành datasheet tiếng Trung song song với bản tiếng Anh, như Huawei. Datasheet tiếng Trung của Huawei SUN2000-5 đến 12KTL-M1 ghi 启动电压 200 V cho điện áp khởi động và MPPT电压范围 cho dải điện áp MPPT. Cùng datasheet ghi 额定输入电压 600 V cho điện áp vào danh định và 最大直流输入电压 1100 V cho điện áp DC tối đa.[10]

Điện áp khởi động: bốn nhãn trên datasheet tiếng Trung của Huawei SUN2000-5 đến 12KTL-M1 kèm tên tiếng Anh và nghĩa tiếng Việt, khởi động 200 V
Điện áp khởi động trên datasheet tiếng Trung Huawei SUN2000-5 đến 12KTL-M1: bốn nhãn cần đọc đúng, khởi động 200 V. Thẻ thông tin do Việt Nam Solar thiết kế, số liệu từ nguồn.[2][4][10]

Dùng nhiệt độ tế bào cao cho khí hậu nóng

Phép kiểm điện áp khởi động dùng Voc ở nhiệt độ cao, không dùng Voc ở STC.[2] Theo PVEducation, nhiệt độ tấm pin tăng cao hơn nhiệt độ không khí khi bức xạ tăng, và cao hơn nữa khi lặng gió. PVEducation cũng ghi kiểu lắp liền mái thường làm tấm pin nóng thêm từ 10 °C trở lên.[21] Mái nhà ở Việt Nam vì vậy cần số liệu nhiệt độ thật thay cho giả định 70 °C trong mục 7.

Điện áp khởi động, ảnh hai biến tần dưới mái tôn hệ 211 kWp Toyota Long Thành của Việt Nam Solar và ba thẻ: bức xạ tăng, lắp liền mái nóng thêm 10 °C trở lên, giả định 70 °C
Điện áp khởi động ở khí hậu nóng: lắp liền mái làm tấm pin nóng thêm 10 °C trở lên; ảnh biến tần hệ 211 kWp Toyota Long Thành. Nguồn: ảnh công trình của Việt Nam Solar, bài Lắp điện mặt trời cho doanh nghiệp hệ 211kWp tại Toyota Long Thành, số liệu trên ảnh từ nguồn.[2][21]

Câu hỏi cần gửi nhà cung cấp

Trước khi chốt số tấm mỗi chuỗi, nên xin nhà cung cấp ba thông tin sau.

  1. Điện áp khởi động và điện áp làm việc tối thiểu của đúng model, đúng phiên bản datasheet.
  2. Dải MPPT đầy tải trong hướng dẫn sử dụng, khi datasheet chỉ in dải MPPT chung.[7]
  3. Số tấm tối thiểu theo công cụ thiết kế của hãng, để đối chiếu với phép tính tay.

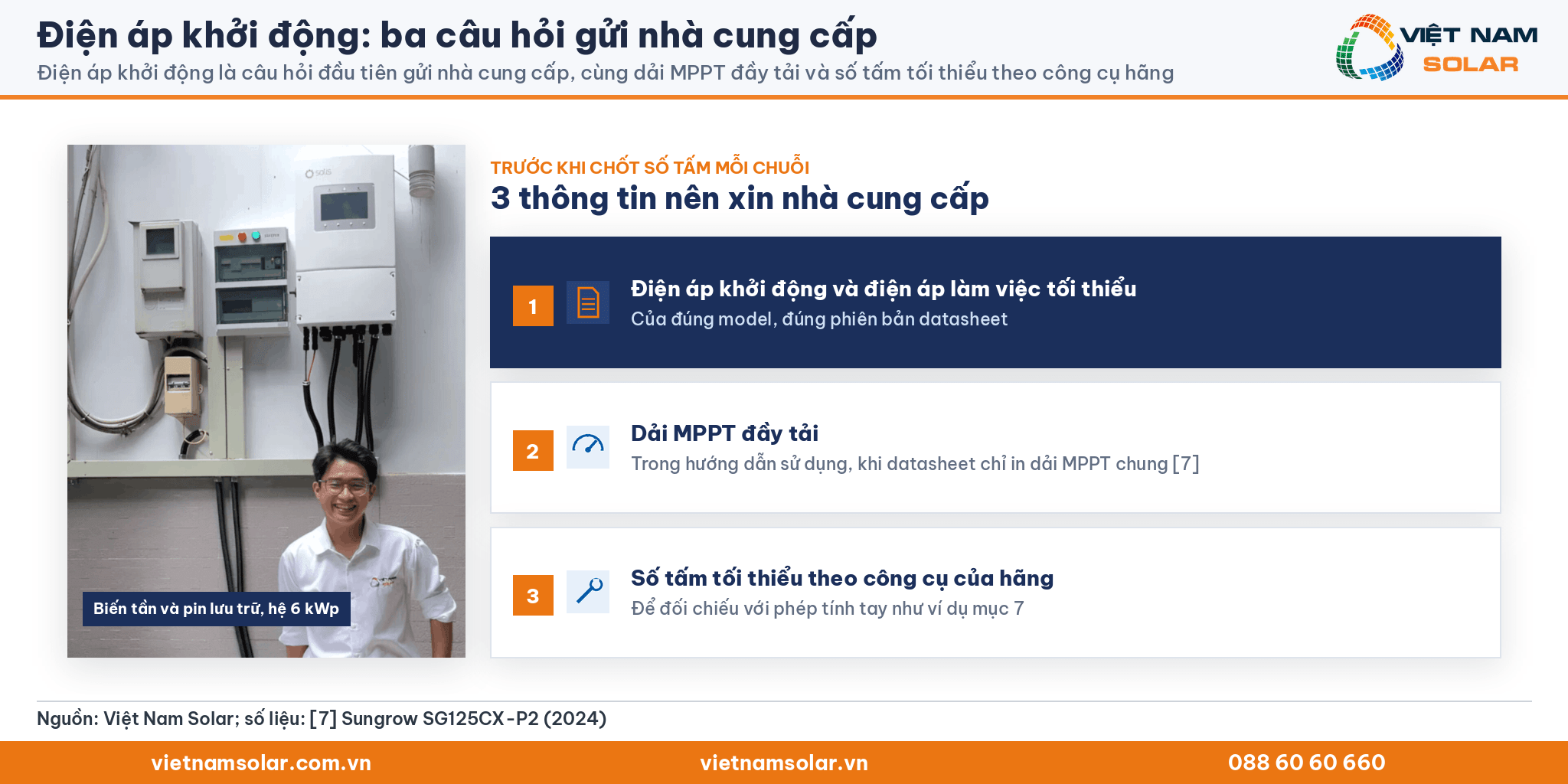

Điện áp khởi động, ảnh biến tần và pin lưu trữ hệ 6 kWp của Việt Nam Solar và ba thông tin cần xin nhà cung cấp: điện áp khởi động, dải MPPT đầy tải, số tấm tối thiểu
Điện áp khởi động là câu hỏi đầu tiên gửi nhà cung cấp, cùng dải MPPT đầy tải và số tấm tối thiểu theo công cụ hãng. Nguồn: ảnh công trình của Việt Nam Solar, bài Chốt đơn hệ thống điện mặt trời khi nghe tin giá điện tăng, số liệu trên ảnh từ nguồn.[7]

Lỗi đọc nhầm thường gặp

Lỗi đầu tiên là so điện áp khởi động với Vmp thay vì Voc. Penn State so điện áp khởi động với Voc, còn Vmp dùng cho ngưỡng dưới MPPT.[2] Lỗi thứ hai là dùng Voc ở 25 °C, khiến chuỗi 4 tấm trong mục 7 trông như đạt. Lỗi thứ ba là coi điện áp làm việc tối thiểu là điện áp khởi động, như đọc nhầm 100 V thay cho 125 V ở SMA.[8]

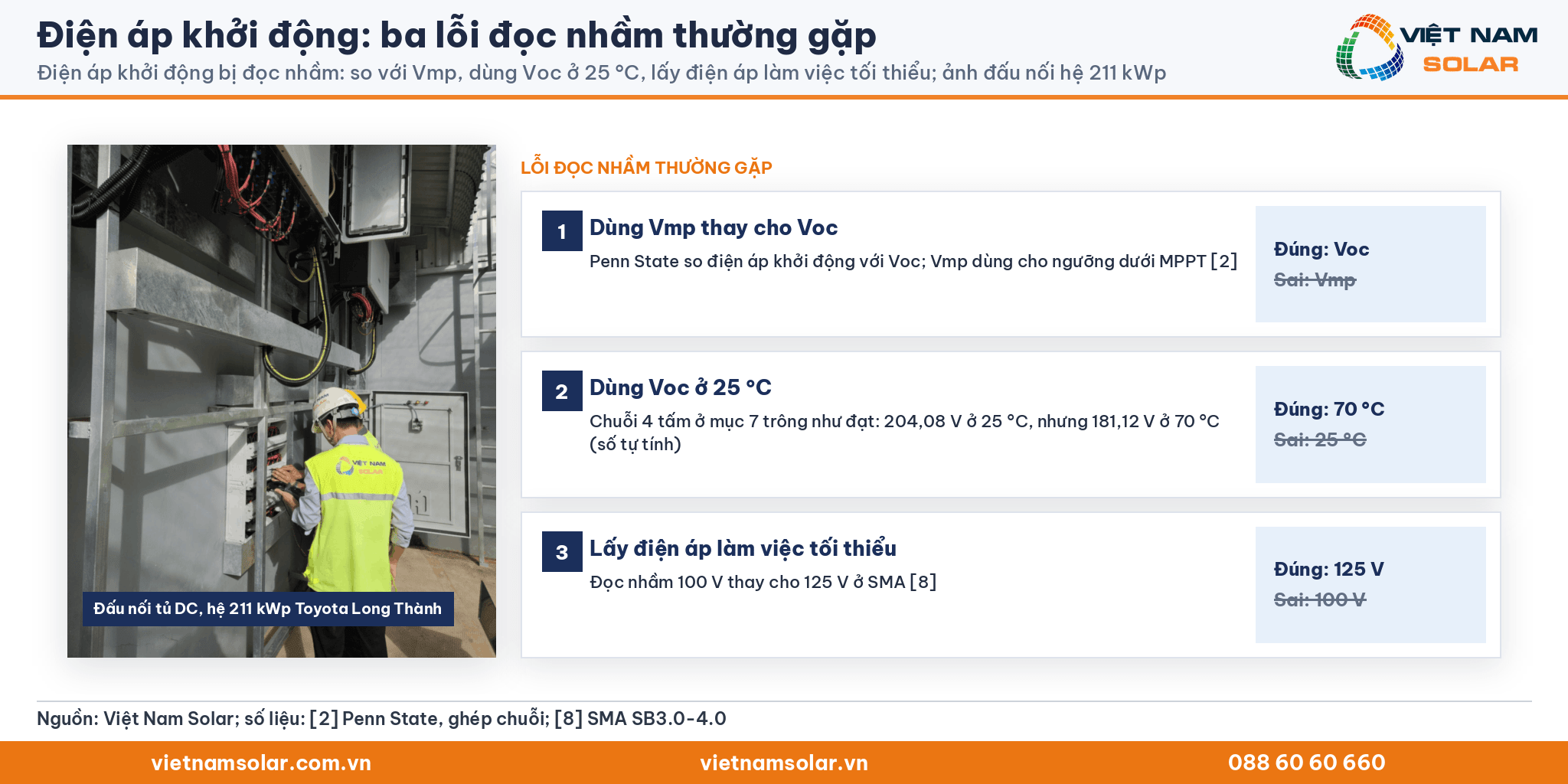

Điện áp khởi động, ảnh kỹ thuật viên Việt Nam Solar đấu nối tủ DC hệ 211 kWp và ba lỗi đọc nhầm: dùng Vmp, dùng Voc ở 25 °C, lấy điện áp làm việc tối thiểu
Điện áp khởi động bị đọc nhầm: so với Vmp, dùng Voc ở 25 °C, lấy điện áp làm việc tối thiểu; ảnh đấu nối hệ 211 kWp. Nguồn: ảnh công trình của Việt Nam Solar, bài Lắp điện mặt trời cho doanh nghiệp hệ 211kWp tại Toyota Long Thành, số liệu trên ảnh từ nguồn.[2][8]

Phân biệt khởi động muộn do điện áp và do nguyên nhân khác

Biến tần khởi động muộn không phải lúc nào cũng do chuỗi thiếu điện áp. Solis liệt kê thêm lỗi cách điện phía DC, bóng che và quá áp lưới trong nhóm nguyên nhân cần kiểm.[3] Đo Voc của chuỗi lúc sáng sớm rồi so với điện áp khởi động giúp tách nguyên nhân điện áp khỏi các nguyên nhân còn lại.

Điện áp khởi động, ảnh kỹ thuật viên kiểm tủ điện hệ 211 kWp và các nguyên nhân khởi động muộn khác: lỗi cách điện DC, quá áp lưới, bóng che
Điện áp khởi động hay nguyên nhân khác: lỗi cách điện DC, quá áp lưới, bóng che; ảnh kỹ thuật viên hệ 211 kWp. Nguồn: ảnh công trình của Việt Nam Solar, bài Lắp điện mặt trời cho doanh nghiệp hệ 211kWp tại Toyota Long Thành, số liệu trên ảnh từ nguồn.[3]

10. Câu hỏi thường gặp về điện áp khởi động

Q1Điện áp khởi động inverter có phải là điện áp DC đầu vào danh định không?

Điện áp khởi động và điện áp DC đầu vào danh định là hai thông số khác nhau. Huawei SUN2000-5KTL-M1 khởi động ở 200 V nhưng có điện áp vào danh định 600 V.[4] GoodWe DNS G3 khởi động ở 50 V, điện áp vào danh định 360 V.[5] Điện áp DC đầu vào danh định là chủ đề của một bài riêng trong loạt thuật ngữ.

Q2Chọn tấm pin Voc cao hơn trong cùng dòng có giảm được số tấm tối thiểu không?

Tấm pin Voc cao hơn trong cùng dòng Jinko Tiger Neo 72HL4 không làm giảm số tấm tối thiểu với Huawei SUN2000-5KTL-M1. Bản 565 W có Voc 50,60 V, bản 585 W có Voc 51,16 V.[20] Ở 70 °C, hai bản cho 200 / 44,91 ≈ 4,45 và 200 / 45,40 ≈ 4,40, cùng làm tròn lên 5 tấm (số tự tính).

Q3Sáng ẩm ướt, biến tần báo lỗi cách điện rồi mới chạy có liên quan điện áp khởi động không?

Lỗi cách điện buổi sáng không liên quan trực tiếp đến điện áp khởi động. Solis ghi độ ẩm cao làm điện trở cách điện phía DC giảm, biến tần vào chế độ bảo vệ và chậm nối lưới.[3]

Q4Lưới quá áp buổi sáng có làm biến tần trông như khởi động muộn không?

Lưới quá áp buổi sáng làm biến tần ngắt khỏi lưới rồi nối lại nhiều lần, nên biến tần trông như khởi động muộn. Solis xếp quá áp lưới thành một nguyên nhân riêng, tách khỏi nguyên nhân điện áp chuỗi thấp.[3]

Q5Bóng cây che một tấm pin ảnh hưởng thế nào đến việc khởi động?

Bóng che, bụi bẩn hoặc tấm pin hư hỏng làm điện áp chuỗi thấp, khiến biến tần khởi động muộn. Tài liệu Solis Seminar số 48 xếp ba nguyên nhân này cạnh nguyên nhân chuỗi quá ít tấm.[3] Vệ sinh và kiểm bóng che là bước nên làm trước khi kết luận chuỗi thiếu tấm.

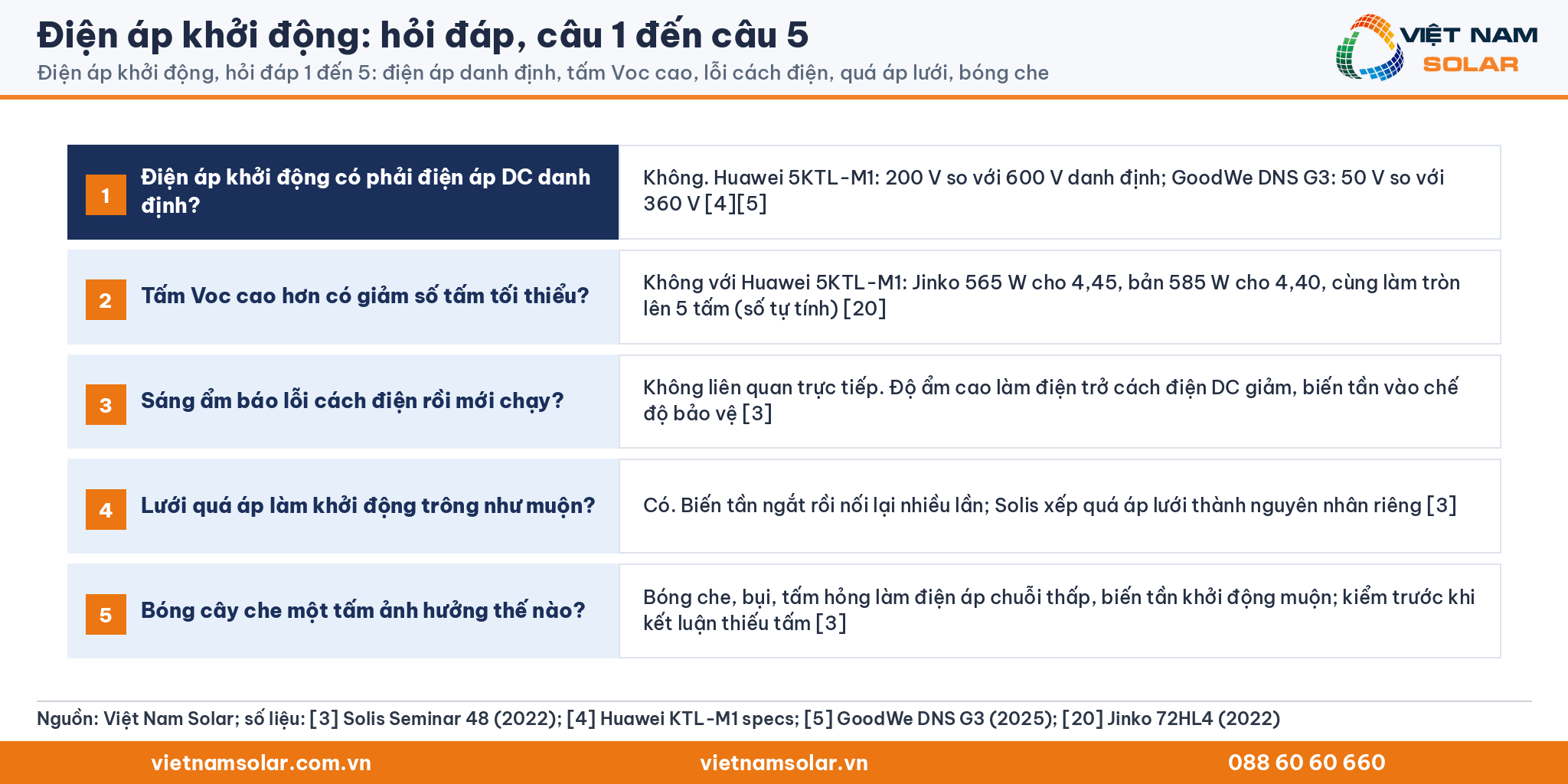

Điện áp khởi động, năm thẻ hỏi đáp 1 đến 5: điện áp danh định, tấm Voc cao, lỗi cách điện, quá áp lưới, bóng che
Điện áp khởi động, hỏi đáp 1 đến 5: điện áp danh định, tấm Voc cao, lỗi cách điện, quá áp lưới, bóng che. Thẻ thông tin do Việt Nam Solar thiết kế, số liệu từ nguồn.[3][4][5][20]

Q6Một tấm pin 580 W có đủ để biến tần vi mô Hoymiles HMS-2000-4T khởi động không?

Một tấm Jinko JKM580N-72HL4-V đủ điện áp để HMS-2000-4T khởi động. Voc của tấm ở 70 °C khoảng 45,28 V (số tự tính), cao hơn điện áp khởi động 22 V.[11] Công suất 580 W cũng nằm trong khoảng tấm pin 400 W đến trên 670 W Hoymiles ghi cho dòng máy này.[11]

Q7Dòng ngắn mạch Isc có quyết định thời điểm khởi động không?

Dòng ngắn mạch Isc không phải đại lượng được so với điện áp khởi động. Isc tăng tuyến tính theo cường độ sáng, còn Voc chỉ tăng theo logarit.[19] Datasheet SMA ghi dòng ngắn mạch tối đa của mỗi đầu vào theo IEC 62109-2.[8] Dòng ngắn mạch Isc là chủ đề của một bài riêng trong cùng loạt thuật ngữ.

Q8Khi chưa đạt điện áp khởi động, biến tần có tiêu thụ điện không?

Biến tần chưa phát điện vẫn có một mức tiêu thụ nhỏ trong mô hình Sandia. Thông số Pnt là công suất xoay chiều biến tần tiêu thụ ban đêm. Khi công suất DC nhỏ hơn Pso, mô hình gán công suất ra bằng âm Pnt, tức biến tần tiêu thụ thay vì phát.[24]

Q9Nhiệt độ tế bào 70 °C có phải giá trị bắt buộc khi kiểm điện áp khởi động biến tần không?

Nhiệt độ tế bào 70 °C chỉ là giả định minh họa. Penn State dùng nhiệt độ cao trung bình của địa điểm cho phép kiểm điện áp khởi động.[2] Người thiết kế nên lấy số liệu khí hậu thật của công trình và NOCT của tấm pin.

Q10Có nên ghép chuỗi dài hơn nhiều so với số tấm tối thiểu không?

Chuỗi dài hơn số tấm tối thiểu cho biến tần khởi động sớm hơn, nhưng số tấm bị chặn trên bởi điện áp DC tối đa. Phép kiểm 3 của Penn State so Voc ở nhiệt độ thấp kỷ lục với điện áp DC tối đa.[2] Huawei ghi điện áp vượt mức tối đa có thể làm hỏng biến tần.[4]

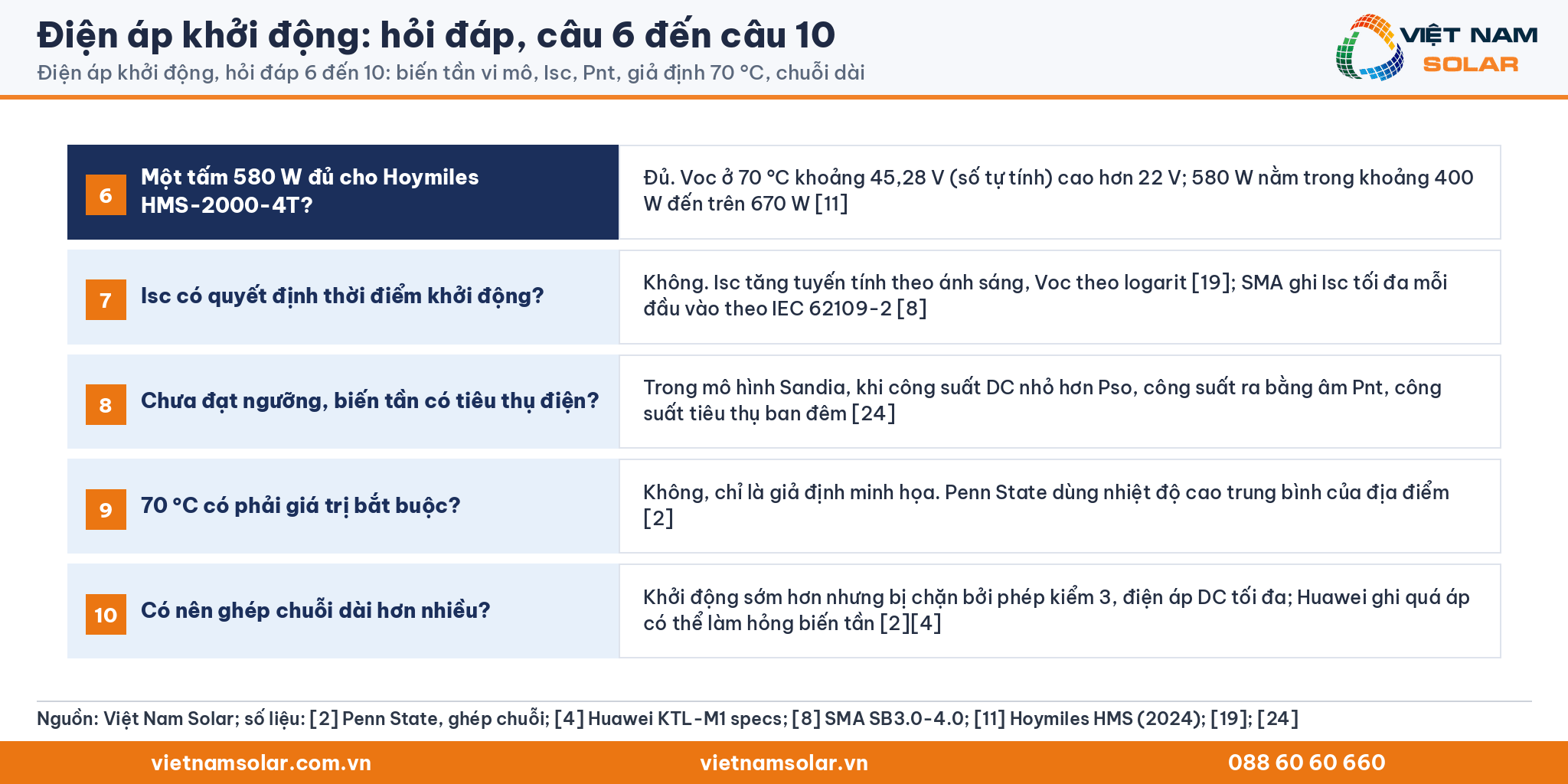

Điện áp khởi động, năm thẻ hỏi đáp 6 đến 10: biến tần vi mô, Isc, Pnt, giả định 70 °C, chuỗi dài
Điện áp khởi động, hỏi đáp 6 đến 10: biến tần vi mô, Isc, Pnt, giả định 70 °C, chuỗi dài. Thẻ thông tin do Việt Nam Solar thiết kế, số liệu từ nguồn.[2][4][8][11][19][24]

11. Việt Nam Solar và danh sách cửa hàng

Việt Nam Solar là nhà phân phối chính hãng hơn 20 thương hiệu điện mặt trời hàng đầu thế giới. Công ty hoạt động từ năm 2018, giữ vai trò tổng thầu EPC và đơn vị ESCO cho nhiều dự án. Đội ngũ kỹ thuật tư vấn chọn biến tần và số tấm mỗi chuỗi theo điện áp khởi động và dải MPPT của từng dự án. Khách hàng được hỗ trợ khảo sát tận nơi, thiết kế và lắp đặt trọn gói. Hệ thống cửa hàng trải ba miền giúp khách hàng xem sản phẩm thật và nhận báo giá nhanh.

Thông tin chi nhánh lấy theo danh sách cửa hàng của Việt Nam Solar.[31]

Điện áp khởi động: bản đồ Việt Nam có quần đảo Hoàng Sa và Trường Sa, ba chi nhánh Việt Nam Solar tại Hồ Chí Minh, Cần Thơ, Khánh Hòa và ảnh cửa hàng
Điện áp khởi động và số tấm mỗi chuỗi: tư vấn tại ba chi nhánh Việt Nam Solar ở Hồ Chí Minh, Cần Thơ, Khánh Hòa. Nguồn: Việt Nam Solar, thông tin chi nhánh theo nguồn.[31]
Trụ sở chính Hồ Chí Minh

Trụ sở chính: 188 ĐHT41, Phường Đông Hưng Thuận, Tp. HCM.

Kho Hồ Chí Minh: 2939 QL1A, Phường Đông Hưng Thuận, Tp. HCM.

Đường dây nóng: 088.60.60.660

Chi nhánh Cần Thơ

Chi nhánh Cần Thơ: 41D Mậu Thân, Phường Cái Khế, Tp. Cần Thơ.

Kho Cần Thơ: Khu vực Tràng Thọ A, Phường Trung Nhứt, Tp. Cần Thơ.

Đường dây nóng: 094.42.44.424

Chi nhánh Khánh Hòa

Chi nhánh Nha Trang: Thôn Đông Dinh, Xã Diên Khánh, Tỉnh Khánh Hòa.

Kho Nha Trang: Thôn Đông Dinh, Xã Diên Khánh, Tỉnh Khánh Hòa.

Đường dây nóng: 081.60.60.660

Tài liệu tham khảo từ nguồn quốc tế

  1. 1Pennsylvania State University. (n.d.). Interpreting inverter datasheet and main parameters, AE 868. Penn State course materials.
  2. 2Pennsylvania State University. (n.d.). Stringing PV inverter, AE 868. Penn State course materials.
  3. 3Ginlong Technologies. (2022). Solis Seminar Episode 48, Inverter Starts up Late? Find Possible Causes and Troubleshoot Problem. Solis.
  4. 4Huawei Digital Power. (n.d.). SUN2000-3/4/5/6/8/10KTL-M1 Specs. Huawei Smart PV.
  5. 5GoodWe Technologies. (2025). DNS G3 Series Datasheet, GoodWe-Single page-20250627-EN-V2.0. GoodWe.
  6. 6Ginlong Technologies. (2024). Solis S6-GR1P(3.6-4)K-S Datasheet V1.7. Solis.
  7. 7Sungrow Power Supply. (2024). SG125CX-P2 Datasheet, Version 6. Sungrow.
  8. 8SMA Solar Technology AG. (n.d.). Technical data, Sunny Boy 3.0 / 3.6 / 4.0 (SBxx-1AV-41). SMA eManual.
  9. 9Fronius International. (n.d.). Fronius Primo GEN24 5.0 technical data. Fronius Help Center.
  10. 10Huawei Digital Power. (n.d.). SUN2000-5~12KTL-M1 (high current version) datasheet, Chinese edition. Huawei Smart PV.
  11. 11Hoymiles Power Electronics. (2024). Datasheet HMS-1600, 1800, 2000-4T, EU, V202402. Hoymiles.
  12. 12Ningbo Deye Inverter Technology. (2023). SUN-3.6K, 4K, 4.6K, 5K, 6K-G04 datasheet, 230626. Deye.
  13. 13Honsberg, C., & Bowden, S. (n.d.). Open-Circuit Voltage. PVEducation.
  14. 14SMA Solar Technology AG. (n.d.). Technical data, Sunny Boy 5.0 / 6.0 (SBxx-1AV-41). SMA eManual.
  15. 15Sungrow Power Supply. (2026). SG100CX-P2, SG110CX-P2 Datasheet, Version 4. Sungrow.
  16. 16Fronius International. (n.d.). Fronius Primo GEN24 3.6 technical data. Fronius Help Center.
  17. 17Ningbo Deye Inverter Technology. (2023). SUN-5K to 12K-SG04LP3-EU datasheet, 231211. Deye.
  18. 18Honsberg, C., & Bowden, S. (n.d.). Effect of Temperature. PVEducation.
  19. 19Honsberg, C., & Bowden, S. (n.d.). Effect of Light Intensity. PVEducation.
  20. 20Jinko Solar. (2022). Tiger Neo N-type 72HL4-(V) 565 to 585 Watt datasheet, JKM565-585N-72HL4-(V)-F3-EN. Jinko Solar.
  21. 21Honsberg, C., & Bowden, S. (n.d.). Nominal Operating Cell Temperature. PVEducation.
  22. 22SMA Solar Technology AG. (n.d.). Commissioning the Inverter, Sunny Boy 3000TL / 3600TL / 4000TL / 5000TL (SB30-50TL-21). SMA eManual.
  23. 23GoodWe Technologies. (n.d.). MS Series single phase residential solar inverter. GoodWe Australia.
  24. 24pvlib python. (n.d.). pvlib.inverter.sandia, Sandia grid-connected PV inverter model. pvlib documentation.
  25. 25Solargis. (2026). Inverter model, updated 23/07/2026. Solargis Knowledge Base.
  26. 26International Electrotechnical Commission. (2020). IEC 62891:2020 Maximum power point tracking efficiency of grid connected photovoltaic inverters. IEC Webstore.
  27. 27VDE Verlag. (2013). DIN EN 50530 (VDE 0126-12):2013-12, product page with scope. VDE Verlag GmbH.
  28. 28DIN Media. (2013). DIN EN 50530:2013-12; VDE 0126-12:2013-12, Overall efficiency of grid connected photovoltaic inverters. DIN Media GmbH.
  29. 29European Commission Joint Research Centre. (n.d.). Maximum power point tracking efficiency of grid connected photovoltaic inverters, IEC 62891. EIRIE.
  30. 30King, D., Gonzalez, S., Galbraith, G., & Boyson, W. (2007). Performance Model for Grid-Connected Photovoltaic Inverters, SAND2007-5036. Sandia National Laboratories, OSTI.
  31. 31Việt Nam Solar. (n.d.). Danh sách cửa hàng và hệ thống chi nhánh. Công ty TNHH Việt Nam Solar.
BIÊN SOẠN VÀ KIỂM DUYỆT

Bài viết do đội ngũ 50 kỹ sư của Công ty TNHH Việt Nam Solar biên soạn và kiểm duyệt. Công ty hoạt động liên tục trong lĩnh vực điện mặt trời từ năm 2018, đã khảo sát, thiết kế và thi công hàng nghìn công trình trên cả nước, đồng thời là nhà phân phối chính hãng hơn 20 thương hiệu biến tần, tấm pin và pin lưu trữ. Mọi kỹ sư tham gia biên soạn đều nắm chứng chỉ hành nghề về điện và xây dựng do cơ quan quản lý Nhà nước cấp.

Việt Nam Solar hoạt động với đầy đủ tư cách pháp nhân, gồm Giấy phép hoạt động điện lực số 175/GP-SCT do Sở Công Thương cấp, Giấy phép năng lực hoạt động xây dựng HCM-00076550 công bố trên cổng thông tin Bộ Xây dựng, cùng nhãn hiệu độc quyền số 604703 do Cục Sở hữu trí tuệ cấp văn bằng bảo hộ. Công ty duy trì ba chứng nhận hệ thống quản lý còn hiệu lực gồm ISO 9001:2015, ISO 14001:2018 và ISO 45001:2018, trạng thái hiệu lực xác minh trên IAF CertSearch.

Mọi số liệu kỹ thuật, thông tin pháp lý và mốc thời gian nêu trong bài đều được đối chiếu với hồ sơ chính hãng của nhà sản xuất và văn bản pháp luật hiện hành trước khi xuất bản, để nội dung công bố có thể kiểm chứng độc lập.

Mã số thuế: 0315209693Đường dây nóng: 088.60.60.660Thư điện tử: [email protected]Trang: vietnamsolar.vn
Việt Nam Solar News

Việt Nam Solar tự hào là một trong những nhà phân phối hàng đầu tại Việt Nam trong lĩnh vực năng lượng mặt trời. Hiện nay, chúng tôi là đối tác phân phối chính thức của hơn 20 thương hiệu hàng đầu thế giới, tiêu biểu như Huawei, BYD, Sigenergy, Panasonic, Risen, Solis, Pylontech cùng nhiều thương hiệu quốc tế uy tín khác. Được hơn 1.000 đối tác và 2.000 đơn vị lắp đặt trên toàn quốc tin tưởng lựa chọn, Việt Nam Solar không ngừng khẳng định vị thế trên thị trường bằng năng lực cung ứng mạnh mẽ, dịch vụ chuyên nghiệp và cam kết đồng hành lâu dài. Với đội ngũ hơn 50 kỹ sư giàu kinh nghiệm cùng hệ thống hơn 10 chi nhánh phủ khắp cả nước, Việt Nam Solar cam kết mang đến những giải pháp năng lượng sạch hiệu quả, an toàn và bền vững, đáp ứng tối ưu nhu cầu của khách hàng và đối tác trong hành trình hướng tới tương lai xanh. Cam kết của chúng tôi

“Chữ tín quý hơn vàng”. Việt Nam Solar vô cùng trân trọng sự tín nhiệm của Quý khách hàng. Chúng tôi đặt sự nghiệp của mình trong tay Quý vị bằng chất lượng, uy tín, tính chuyên nghiệp và giá cả cạnh tranh hàng đầu. Hãy tới và trải nghiệm!
CEO VIỆT NAM SOLAR

Để lại một bình luận
