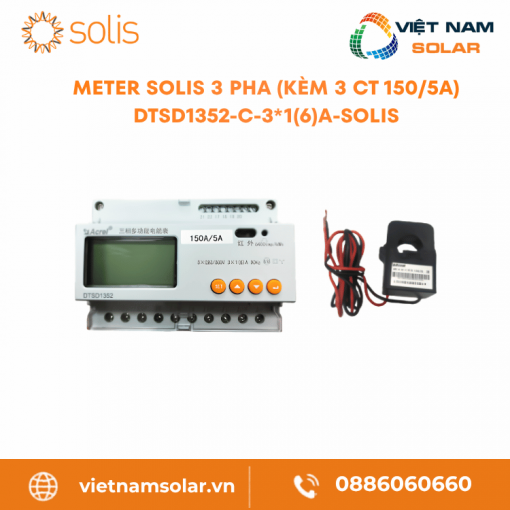

DTSD1352-C-3*1(6)A-Solis-Meter Solis 3 pha (Kèm 3 CT 150/5A)

📋

Tài liệu kỹ thuật DTSD1352-C-3*1(6)A-Solis
Xem 8 tài liệu tham khảo cho DTSD1352-C-3*1(6)A-Solis - Meter Solis 3 pha kèm 3 CT 150/5A. Bấm vào từng nhóm để xem chi tiết:
⚙ Thông số kỹ thuật ▼ 3 tài liệu
PDF Datasheet, Thông số kỹ thuật DTSD1352-C-3*1(6)A-Solis Đang cập nhật
PDF Manual / Quick, Hướng dẫn cài đặt nhanh DTSD1352-C-3*1(6)A-Solis Tải xuống
PDF Certifications, Chứng nhận sản phẩm DTSD1352-C-3*1(6)A-Solis Đang cập nhật
✓ Chứng nhận và bảo hành › 5 tài liệu
WEB Troubleshooting Guide, Tài liệu xử lý lỗi DTSD1352-C-3*1(6)A-Solis Truy cập
WEB Warranty, Chính sách bảo hành DTSD1352-C-3*1(6)A-Solis Truy cập
WEB Chứng nhận nhà phân phối Solis Truy cập
WEB Tra cứu số Seri chính hãng Solis Truy cập
WEB Về thương hiệu Solis Truy cập

88 ₫

Đã bán 955
⚡

Thông số kỹ thuật DTSD1352-C-3*1(6)A-Solis

Solis · DTSD1352-C-3*1(6)A-Solis
Độ ẩm tương đối
<95%
(Không ngưng tụ)
Cấu trúc lưới
3P+N
(3 pha + trung tính)
Dòng điện đầu vào
3*1(6)A
(CT ngoài)
Nhiệt độ vận hành
-25°C~55°C
(Operating Temperature)
Product Information / Thông tin chung
Model Code / Mã sản phẩm DTSD1352-C-3*1(6)A-Solis
Brand / Thương hiệu Solis
Electrical Specification / Thông số điện
Grid Topology / Cấu trúc lưới 3P+N
Rated Voltage / Điện áp định mức 3*220/380V, 3*230/400V
Input Current / Dòng điện đầu vào 3*1(6)A (External CTs)
Accuracy / Độ chính xác
Voltage / Điện áp ±0.2%
Current / Dòng điện ±0.2%
Power (P,Q,S) / Công suất (P,Q,S) ±0.5%
Active Energy Class / Cấp chính xác điện năng tác dụng 0.5S/1
Reactive Energy Class / Cấp chính xác điện năng phản kháng 2
Operating & Dimension / Vận hành & Kích thước
Operating Temperature / Nhiệt độ vận hành -25°C~55°C
Relative Humidity / Độ ẩm tương đối <95% (Non-condensing)
Dimension / Kích thước 126.5L*88.2W*69.5H (mm)
📋
Nội dung được trích từ bảng thông số sản phẩm do người dùng cung cấp.
Liên hệ Việt Nam Solar – Hotline 088.60.60.660 để biết thêm chi tiết
Trung tâm chính sách
Thông tin & chính sách

Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.

Về chúng tôi
01 Giới thiệu công ty Lịch sử hình thành và phát triển. 02 Tầm nhìn & Sứ mệnh Định hướng phát triển bền vững. 03 Chứng chỉ hành nghề Giấy phép, chứng nhận và năng lực. 04 Báo chí viết về VNS Thông tin truyền thông và báo chí. 05 Công trình điện mặt trời Dự án tiêu biểu đã triển khai. 06 Danh sách cửa hàng Hệ thống điểm bán trên toàn quốc. 07 Đăng ký đối tác Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
01 Hướng dẫn mua hàng Quy trình đặt hàng từ A-Z. 02 Chính sách thanh toán Phương thức và điều khoản. 03 Chính sách giao hàng Thời gian và phí vận chuyển. 04 Chính sách đổi trả Điều kiện và quy trình đổi trả. 05 Chính sách bảo hành Thời hạn và điều kiện bảo hành.
Bảo mật & Quy chế
01 Chính sách bảo mật Cam kết bảo mật thông tin. 02 Bảo mật dữ liệu cá nhân Theo NĐ 13/2023/NĐ-CP. 03 Chính sách nội dung Quy định về nội dung website. 04 Quy chế hoạt động website Theo NĐ 52/2013/NĐ-CP.
Danh mục: , Thẻ: ,
× Đóng
1 / 1
Featured image

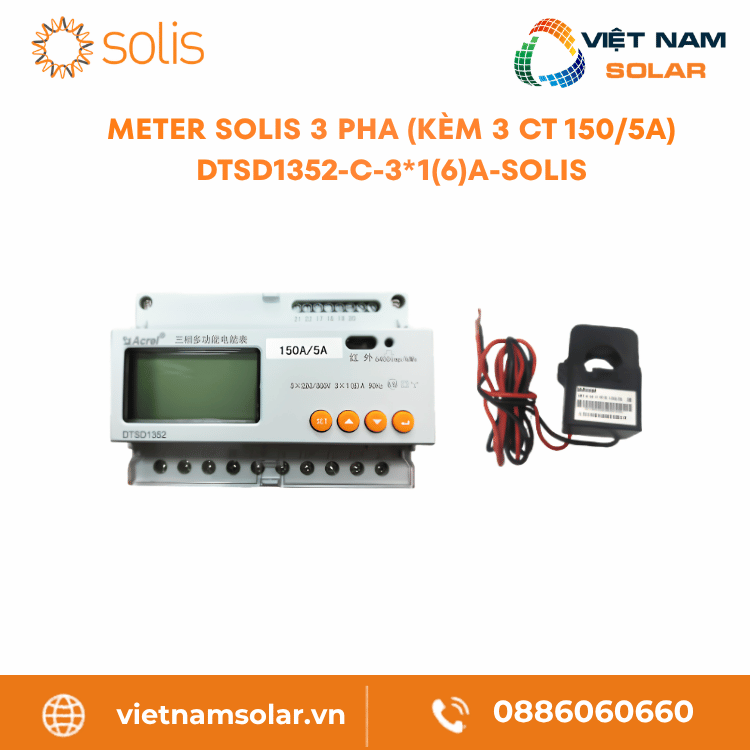

DTSD1352-C-3*1(6)A-Solis-Meter – Solis 3 Pha (Kèm 3 CT 150/5A)

DTSD1352-C-3*1(6)A-Solis là đồng hồ đo điện Solis 3 pha, đi kèm 3 biến dòng CT 150/5A, dùng để đo dòng điện và công suất tại điểm đấu lưới, cấp dữ liệu cho inverter Solis thực hiện chức năng giới hạn công suất phát lên lưới và giám sát điện năng tiêu thụ 24 giờ.[1]

Đồng hồ DTSD1352-C-3*1(6)A-Solis đo lưới 3 pha 4 dây có cấu trúc 3P+N, điện áp định mức 3*220/380V và 3*230/400V, dòng điện đầu vào 3*1(6)A qua biến dòng CT ngoài, tần số 50Hz. Cấp chính xác cao với điện áp và dòng điện sai số ±0.2%, công suất P, Q, S sai số ±0.5%, điện năng tác dụng cấp Class 0.5S/1 và điện năng phản kháng cấp Class 2.[1]

DTSD1352-C-3*1(6)A-Solis đã được cài đặt sẵn để lắp trực tiếp tại công trình, không cần đổi tham số trên đồng hồ. Đồng hồ truyền số liệu về inverter Solis qua chân A và B chuẩn RS485, kích thước thân máy 126.5*88.2*69.5 mm, lắp trên thanh DIN-rail, làm việc trong dải nhiệt độ -25°C đến 55°C và độ ẩm tương đối dưới 95% không ngưng tụ.[1]

Độ ẩm tương đối<95%Không ngưng tụ
Cấu trúc lưới3P+N3 pha + trung tính
Dòng điện đầu vào3*1(6)AQua CT ngoài
Nhiệt độ vận hành-25~55°CDải nhiệt làm việc

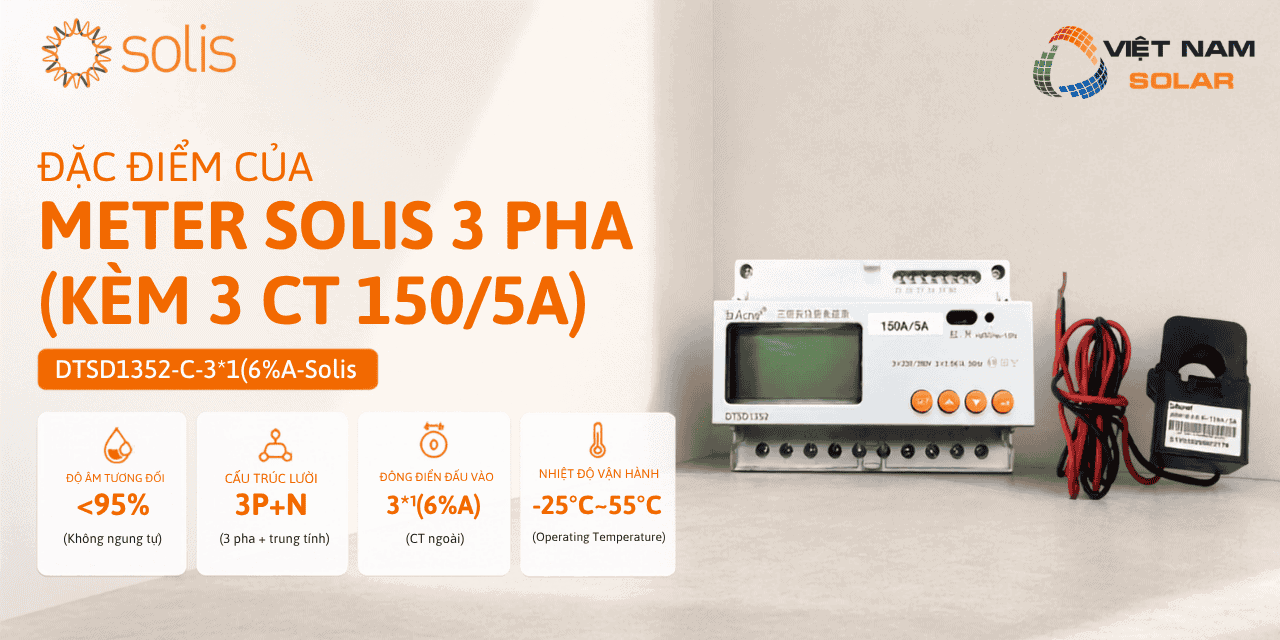

dtsd1352 c 3 1 6 a solis meter solis 3 pha kem 3 ct 150 5a dac diem

DTSD1352-C là đồng hồ đo điện Solis 3 pha, đi kèm 3 biến dòng CT 150/5A, đo dòng và công suất tại điểm đấu lưới với cấp chính xác Class 0.5S/1, cấp dữ liệu cho inverter Solis giới hạn công suất phát lên lưới và giám sát điện năng tiêu thụ 24 giờ. Đồng hồ chỉ đo, không phát điện và không lưu trữ điện.[1]
📖 Mục lục bài viết
  1. 1. Tính năng nổi bật của DTSD1352-C-3*1(6)A-Solis-Meter 3 pha
  2. 2. Thông số kỹ thuật DTSD1352-C-3*1(6)A-Solis-Meter
  3. 3. Độ chính xác và cấp đo đếm của DTSD1352-C-3*1(6)A-Solis-Meter
  4. 4. Đồng hồ đo điện DTSD1352-C-3*1(6)A-Solis-Meter cho hệ Solis 3 pha
  5. 5. Tài liệu kỹ thuật chính hãng DTSD1352-C-3*1(6)A-Solis-Meter
  6. 6. Hướng dẫn lắp đặt DTSD1352-C-3*1(6)A-Solis-Meter 3 pha
  7. 7. Bảo trì và lưu ý vận hành DTSD1352-C-3*1(6)A-Solis-Meter
  8. 8. Kiểm tra đấu nối và xử lý sự cố DTSD1352-C-3*1(6)A-Solis-Meter
  9. 9. Chính sách bảo hành DTSD1352-C-3*1(6)A-Solis-Meter
  10. 10. Việt Nam Solar, nhà phân phối ủy quyền phụ kiện DTSD1352-C-3*1(6)A-Solis-Meter
  11. 11. Đánh giá thực tế DTSD1352-C-3*1(6)A-Solis-Meter 3 pha
  12. 12. Hiểu lầm phổ biến về DTSD1352-C-3*1(6)A-Solis-Meter
  13. 13. Câu hỏi thường gặp về DTSD1352-C-3*1(6)A-Solis-Meter
  14. 14. Giá DTSD1352-C-3*1(6)A-Solis-Meter và nhận báo giá
📚 Danh mục1. Tính năng2. Thông số3. Đo đếm4. Đồng hồ5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

1. Tính năng nổi bật của DTSD1352-C-3*1(6)A-Solis-Meter 3 pha Nổi bật

DTSD1352-C-3*1(6)A-Solis là đồng hồ đo điện Solis 3 pha 4 dây cấu trúc 3P+N, đo dòng và công suất tại điểm đấu lưới qua 3 biến dòng CT 150/5A đi kèm. Đồng hồ đạt cấp chính xác cao, sai số áp và dòng ±0.2%, công suất ±0.5%, điện năng tác dụng Class 0.5S/1, rồi truyền số liệu về inverter Solis qua chân A và B chuẩn RS485 để inverter giới hạn công suất phát lên lưới và giám sát điện năng tiêu thụ 24 giờ.[1]
3P+N

Đo 3 pha 4 dây qua CT ngoài

DTSD1352-C-3*1(6)A-Solis đo lưới 3 pha 4 dây có cấu trúc 3P+N, điện áp định mức 3*220/380V và 3*230/400V, dòng điện đầu vào 3*1(6)A. Đồng hồ đo dòng gián tiếp qua biến dòng CT ngoài, nên đo được dòng tải lớn mà không phải đấu trực tiếp dòng sơ cấp vào đồng hồ.[1]

Class 0.5S

Cấp chính xác cao

Đồng hồ đạt cấp chính xác cao với điện áp và dòng điện sai số ±0.2%, công suất P, Q, S sai số ±0.5%, điện năng tác dụng cấp Class 0.5S/1 và điện năng phản kháng cấp Class 2. Số liệu đo chính xác là cơ sở để inverter Solis tính đúng mức phát lên lưới.[1]

3 CT 150/5A

Kèm sẵn 3 biến dòng CT 150/5A

Đồng hồ 3 pha đi kèm 3 biến dòng CT có tỷ số 150/5A để lắp lên ba pha L1, L2, L3. Nhờ có sẵn bộ CT đồng bộ, đơn vị thi công không phải tìm mua CT rời, giảm rủi ro chọn sai tỷ số CT khi lắp cho hệ điện mặt trời 3 pha.[1]

24h

Cấp dữ liệu cho inverter Solis

Một số inverter Solis tích hợp sẵn chức năng giới hạn công suất phát lên lưới và giám sát điện năng tiêu thụ 24 giờ.DTSD1352-C-3*1(6)A-Solis cấp số liệu dòng và công suất tại điểm đấu lưới để inverter thực hiện các chức năng này, theo cài đặt trong user manual của inverter.[1]

DIN-rail

Cài sẵn, lắp trực tiếp DIN-rail

DTSD1352-C-3*1(6)A-Solis đã được cài đặt sẵn để lắp trực tiếp tại công trình, không cần đổi tham số trên đồng hồ. Thân máy kích thước 126.5*88.2*69.5 mm, lắp trên thanh DIN-rail trong tủ điện, giúp rút ngắn thời gian lắp đặt và hạn chế thao tác cấu hình phức tạp.[1]

RS485 A/B

Truyền thông A/B về inverter

Đồng hồ truyền số liệu về cổng CT/Meter của inverter Solis qua hai chân A và B chuẩn RS485. Đây là đường dữ liệu để inverter đọc dòng và công suất phía lưới, nên cần đấu đúng chân A, B và kiểm tra liên lạc sau khi cấp nguồn cho hệ thống.[1]

Đồng hồ chỉ đo, không phát và không trữ điệnDTSD1352-C-3*1(6)A-Solis là phụ kiện đo đếm trong hệ điện mặt trời. Đồng hồ chỉ đo dòng và công suất tại điểm đấu lưới rồi cấp số liệu cho inverter Solis, không tự sản xuất điện và không lưu trữ điện. Để đồng hồ làm việc đúng, hệ cần đấu đủ ba pha điện áp, lắp 3 biến dòng CT đúng chiều và đấu chân A, B về inverter.[1]
📚 Đến phần1. Tính năng2. Thông số3. Đo đếm4. Đồng hồ5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

2. Thông số kỹ thuật DTSD1352-C-3*1(6)A-Solis-Meter Thông số

DTSD1352-C-3*1(6)A-Solis là đồng hồ đo điện 3 pha cấu trúc 3P+N, điện áp định mức 3*220/380V và 3*230/400V, dòng điện đầu vào 3*1(6)A qua CT ngoài, tần số 50Hz. Đồng hồ đạt sai số áp và dòng ±0.2%, công suất ±0.5%, điện năng tác dụng Class 0.5S/1, làm việc ở -25°C đến 55°C, độ ẩm dưới 95%, kích thước 126.5*88.2*69.5 mm và đi kèm 3 biến dòng CT 150/5A.[1]
Độ ẩm tương đối<95%Không ngưng tụ
Cấu trúc lưới3P+N3 pha + trung tính
Dòng điện đầu vào3*1(6)AQua CT ngoài
Nhiệt độ vận hành-25~55°CDải nhiệt làm việc
General / Thông số chung
Model name / Tên model DTSD1352-C-3*1(6)A-Solis[1]
Grid topology / Cấu trúc lưới 3P+N (3 pha 4 dây)[1]
Voltage & Current / Điện áp và dòng vào
Rated voltage / Điện áp định mức 3*220/380V; 3*230/400V[1]
Input current / Dòng điện đầu vào 3*1(6)A (qua CT ngoài)[1]
Frequency / Tần số 50Hz[1]
Measurement accuracy / Độ chính xác đo
Voltage accuracy / Độ chính xác điện áp ±0.2%[1]
Current accuracy / Độ chính xác dòng điện ±0.2%[1]
Power accuracy P/Q/S / Độ chính xác công suất ±0.5%[1]
Energy class / Cấp chính xác điện năng
Active energy / Điện năng tác dụng Class 0.5S/1[1]
Reactive energy / Điện năng phản kháng Class 2[1]
Pulse constant / Hằng số xung 6400 imp/kWh[1]
Environment / Điều kiện môi trường
Operating temperature / Nhiệt độ vận hành -25°C ~ 55°C[1]
Relative humidity / Độ ẩm tương đối <95% (không ngưng tụ)[1]
Dimension & CT / Kích thước và biến dòng CT
Dimension (L×W×H) / Kích thước Dài×Rộng×Cao 126.5*88.2*69.5 mm[1]
CT included / Biến dòng CT kèm theo 150/5A (3 cái)[1]
Mounting / Kiểu lắp DIN-rail[1]
📚 Đến phần1. Tính năng2. Thông số3. Đo đếm4. Đồng hồ5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

3. Độ chính xác và cấp đo đếm của DTSD1352-C-3*1(6)A-Solis-Meter Đo đếm

DTSD1352-C-3*1(6)A-Solis đo điện 3 pha với cấp chính xác cao, sai số điện áp ±0.2%, sai số dòng điện ±0.2% và sai số công suất P, Q, S ±0.5%. Về điện năng, đồng hồ đạt cấp Class 0.5S/1 với điện năng tác dụng và Class 2 với điện năng phản kháng, hằng số xung 6400 imp/kWh. Phần đo dòng thực hiện qua 3 biến dòng CT 150/5A lắp đúng chiều trên ba pha.[1]
Class 0.5S/1

Cấp chính xác điện năng cao

Đồng hồ DTSD1352-C-3*1(6)A-Solis đạt cấp chính xác điện năng tác dụng Class 0.5S/1 và điện năng phản kháng Class 2, hằng số xung 6400 imp/kWh. Cấp Class 0.5S thuộc nhóm chính xác cao trong đo đếm điện năng, giúp số liệu điện năng tiêu thụ ghi nhận sát thực tế để inverter Solis giám sát tiêu thụ 24 giờ.[1]

±0.2% / ±0.5%

Sai số áp, dòng và công suất thấp

Sai số đo điện áp và dòng điện của đồng hồ đều ở mức ±0.2%, còn sai số công suất tác dụng, phản kháng và biểu kiến P, Q, S ở mức ±0.5%. Sai số thấp giúp giá trị dòng và công suất tại điểm đấu lưới mà đồng hồ cấp cho inverter bám sát thực tế, làm cơ sở cho chức năng giới hạn phát.[1]

3 CT 150/5A

Đo dòng qua 3 CT đúng chiều

Đồng hồ đo dòng gián tiếp qua 3 biến dòng CT 150/5A đi kèm, lắp lên ba pha L1, L2, L3. Mỗi CT cần kẹp đúng pha và quay đúng chiều mũi tên hướng về phía lưới để đồng hồ đọc đúng chiều và độ lớn dòng điện, giữ cho số liệu đo đếm chính xác.[1]

Điểm cần kiểm traCấp chính xác trên chỉ đạt khi 3 biến dòng CT 150/5A được lắp đúng pha, đúng chiều mũi tên về lưới và đấu đúng cực dây đỏ vào Ia*, Ib*, Ic*, dây đen vào Ia, Ib, Ic. Sai chiều hoặc sai cực CT khiến số đọc dòng và công suất bị lệch hoặc âm so với thực tế.[1]
📚 Đến phần1. Tính năng2. Thông số3. Đo đếm4. Đồng hồ5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

4. Đồng hồ đo điện DTSD1352-C-3*1(6)A-Solis-Meter cho hệ Solis 3 pha Đồng hồ

DTSD1352-C-3*1(6)A-Solis là đồng hồ đo điện 3 pha dành cho hệ điện mặt trời Solis 3 pha, đi kèm 3 biến dòng CT 150/5A. Đồng hồ đo lưới 3 pha 4 dây cấu trúc 3P+N, dòng điện đầu vào 3*1(6)A qua CT ngoài, điện năng tác dụng đạt cấp Class 0.5S/1. Đây là đồng hồ cho hệ 3 pha, đi kèm bộ CT để đo dòng tại điểm đấu lưới.[1]
3 pha

Model đang xem

DTSD1352-C-3*1(6)A-Solis

Đồng hồ đo điện 3 pha cấu trúc 3P+N, điện áp định mức 3*220/380V và 3*230/400V, dòng điện đầu vào 3*1(6)A qua biến dòng CT ngoài. Đi kèm 3 biến dòng CT 150/5A, điện năng tác dụng đạt cấp Class 0.5S/1, lắp trên DIN-rail và truyền số liệu về inverter Solis qua chân A, B chuẩn RS485.[1]

Đồng hồ cho hệ 3 pha, đi kèm CTDTSD1352-C-3*1(6)A-Solis là đồng hồ đo điện cho hệ Solis 3 pha và được giao kèm 3 biến dòng CT 150/5A để đo dòng trên ba pha. Khi triển khai, đơn vị thi công cần đấu đủ ba pha điện áp về Ua, Ub, Uc và lắp đủ 3 CT lên L1, L2, L3 đúng chiều để đồng hồ đọc đúng dòng và công suất tại điểm đấu lưới.[1]
📚 Đến phần1. Tính năng2. Thông số3. Đo đếm4. Đồng hồ5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

5. Tài liệu kỹ thuật chính hãng DTSD1352-C-3*1(6)A-Solis-Meter Tài liệu

Bộ tài liệu kỹ thuật của DTSD1352-C-3*1(6)A-Solis gồm manual hướng dẫn lắp đặt, datasheet thông số và hồ sơ chứng nhận sản phẩm. Chủ đầu tư và đơn vị thi công đối chiếu các tài liệu này để xác nhận thông số, sơ đồ đấu Ua, Ub, Uc, đấu 3 biến dòng CT và đấu chân A, B về inverter trước khi đưa đồng hồ vào hệ điện mặt trời 3 pha.[1]
⚙Thông số kỹ thuật▼ 3 tài liệu
PDF Manual, Hướng dẫn lắp đặt DTSD1352-C-3*1(6)A-Solis Tải xuống
PDF Datasheet, Thông số kỹ thuật DTSD1352-C-3*1(6)A-Solis Đang cập nhật
PDF Certifications, Chứng nhận sản phẩm DTSD1352-C-3*1(6)A-Solis Đang cập nhật
✓Chứng nhận và bảo hành› 5 tài liệu
WEB Troubleshooting Guide, Tài liệu xử lý lỗi Solis Truy cập
WEB Warranty, Chính sách bảo hành Solis Truy cập
WEB Chứng nhận nhà phân phối Solis Truy cập
WEB Tra cứu số Seri chính hãng Solis Truy cập
WEB Về thương hiệu Solis Truy cập
Cách dùng tài liệuKhi triển khai DTSD1352-C-3*1(6)A-Solis, đơn vị thi công tra manual để xác nhận sơ đồ đấu Ua, Ub, Uc về L1, L2, L3, đấu 3 biến dòng CT đúng chiều và đấu chân A, B về cổng CT/Meter của inverter, đối chiếu datasheet để chuẩn hóa thông số, rồi lưu nhóm tài liệu chứng nhận và bảo hành để chuẩn bị hồ sơ khi cần hỗ trợ.[1]
📚 Đến phần1. Tính năng2. Thông số3. Đo đếm4. Đồng hồ5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

6. Hướng dẫn lắp đặt DTSD1352-C-3*1(6)A-Solis-Meter 3 pha Lắp đặt

Trước khi lắp DTSD1352-C, cần ngắt nguồn điện thượng nguồn và hạ nguồn để tránh nguy cơ điện giật. Đồng hồ lắp trên thanh DIN-rail, đấu Ua, Ub, Uc về phía lưới L1, L2, L3, lắp 3 biến dòng CT lên ba pha với mũi tên hướng về lưới, dây đỏ CT vào Ia*, Ib*, Ic* và dây đen vào Ia, Ib, Ic, rồi đấu chân A, B chuẩn RS485 về cổng CT/Meter của inverter. Đồng hồ đã cài sẵn nên không cần chỉnh tham số.[1]
1

Ngắt nguồn thượng và hạ nguồn

Trước khi lắp đặt, ngắt và tắt nguồn điện thượng nguồn và hạ nguồn của điểm đấu nối. Đây là yêu cầu an toàn bắt buộc trong tài liệu, vì thao tác khi hệ thống còn mang điện có nguy cơ gây điện giật cho người thi công. Chỉ tiến hành đấu nối sau khi đã xác nhận không còn điện áp tại khu vực lắp đặt.[1]

2

Lắp đồng hồ lên thanh DIN-rail

Lắp thân đồng hồ DTSD1352-C lên thanh DIN-rail trong tủ điện. Đồng hồ có kích thước 126.5*88.2*69.5 mm, nên cần bố trí đủ chỗ trong tủ và vị trí thuận tiện để đi dây điện áp, dây tín hiệu CT và dây truyền thông A, B. Cố định đồng hồ chắc chắn trên ray trước khi tiến hành đấu nối các đường dây.[1]

3

Đấu Ua, Ub, Uc về lưới L1, L2, L3

Đấu các chân điện áp Ua, Ub, Uc của đồng hồ về phía lưới theo đúng ba pha L1, L2, L3. Đây là đường lấy tín hiệu điện áp ba pha để đồng hồ đo điện áp và tính công suất. Cần đấu đúng pha và siết chắc từng cực, vì đấu sai pha điện áp sẽ khiến số liệu công suất và điện năng bị lệch so với thực tế.[1]

4

Lắp 3 CT với mũi tên hướng về lưới

Lắp 3 biến dòng CT 150/5A lên ba pha L1, L2, L3 tại điểm đấu lưới. Mỗi CT phải quay đúng chiều, với mũi tên trên CT hướng về phía lưới (Grid). Lắp đúng chiều mũi tên giúp đồng hồ đọc đúng chiều dòng điện, tránh trường hợp số đọc dòng và công suất bị âm hoặc sai lệch khi vận hành.[1]

5

Đấu cực CT đỏ vào Ia*, đen vào Ia

Mỗi biến dòng CT có hai dây tín hiệu. Đấu dây màu đỏ của CT vào các chân Ia*, Ib*, Ic* và dây màu đen vào các chân Ia, Ib, Ic tương ứng từng pha trên đồng hồ. Đấu đúng cực dây đỏ và dây đen của CT là điều kiện để đồng hồ đọc đúng dấu và độ lớn dòng điện, giữ cho số liệu đo đếm chính xác.[1]

6

Đấu A, B về inverter và cài inverter

Đấu hai chân truyền thông A, B chuẩn RS485 của đồng hồ về cổng CT/Meter của inverter Solis để inverter đọc số liệu dòng và công suất. Đồng hồ đã được cài đặt sẵn nên không cần đổi tham số trên đồng hồ. Sau đó cài đặt inverter theo user manual của inverter để bật chức năng giới hạn công suất phát lên lưới và giám sát điện năng tiêu thụ 24 giờ.[1]

Ngắt nguồn trước khi lắp
Phải ngắt và tắt nguồn điện thượng nguồn và hạ nguồn trước khi lắp đặt và đấu nối đồng hồ. Đây là cảnh báo an toàn nêu rõ trong tài liệu, vì thao tác khi còn điện có nguy cơ gây điện giật cho người thi công.[1]
CT đúng chiều và đúng cực đỏ, đen
Lắp 3 biến dòng CT với mũi tên hướng về lưới, dây đỏ vào Ia*, Ib*, Ic* và dây đen vào Ia, Ib, Ic. Lắp ngược chiều CT hoặc đấu sai cực đỏ, đen sẽ khiến đồng hồ đọc sai chiều và độ lớn dòng điện.[1]
Ua, Ub, Uc đúng pha lưới
Đấu các chân điện áp Ua, Ub, Uc về đúng ba pha L1, L2, L3 của lưới. Đấu sai pha điện áp làm lệch số liệu công suất và điện năng, ảnh hưởng đến dữ liệu mà đồng hồ cấp cho inverter Solis.[1]
Cài inverter để bật giới hạn phátDTSD1352-C đã được cài sẵn để lắp trực tiếp tại công trình, không cần đổi tham số trên đồng hồ. Sau khi đấu xong dây điện áp, 3 CT và chân A, B về cổng CT/Meter của inverter, đơn vị thi công cài đặt inverter Solis theo user manual của inverter để bật chức năng giới hạn công suất phát lên lưới và giám sát điện năng tiêu thụ 24 giờ.[1]
📚 Đến phần1. Tính năng2. Thông số3. Đo đếm4. Đồng hồ5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

7. Bảo trì và lưu ý vận hành DTSD1352-C-3*1(6)A-Solis-Meter Bảo trì

DTSD1352-C đã cài sẵn nên không cần chỉnh tham số trong quá trình vận hành. Việc bảo trì chủ yếu là giữ đồng hồ khô ráo trong dải độ ẩm tương đối dưới 95%, đảm bảo làm việc trong dải nhiệt độ -25°C đến 55°C, đồng thời kiểm tra và siết lại các đầu nối điện áp, đầu nối 3 biến dòng CT và đường truyền thông A, B. Không tự ý đổi tham số đã cài trên đồng hồ.[1]

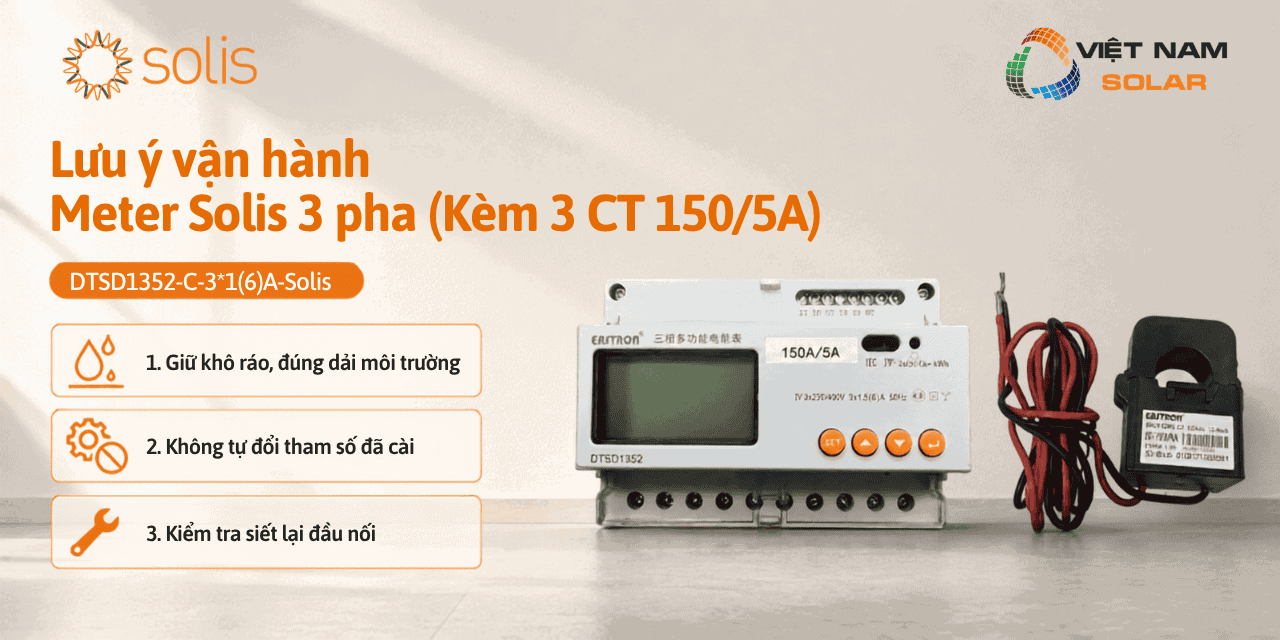

dtsd1352 c 3 1 6 a solis meter solis 3 pha kem 3 ct 150 5a luu y van hanh

↯

Giữ khô ráo, đúng dải môi trường

Giữ đồng hồ và khu vực đấu nối khô ráo, trong dải độ ẩm tương đối dưới 95% không ngưng tụ. Đồng thời đảm bảo đồng hồ làm việc trong dải nhiệt độ vận hành -25°C đến 55°C. Tránh để hơi ẩm đọng tại khu vực các chân điện áp Ua, Ub, Uc, chân dòng CT và chân truyền thông A, B để giữ tiếp xúc ổn định.[1]

◎

Không tự đổi tham số đã cài

DTSD1352-C được giao ở trạng thái đã cài đặt sẵn để lắp trực tiếp tại công trình. Trong quá trình vận hành, không cần và không nên tự ý đổi các tham số đã cài trên đồng hồ. Giữ nguyên cấu hình gốc giúp đồng hồ làm việc đúng như thiết kế và cấp số liệu ổn định cho inverter Solis.[1]

!

Kiểm tra siết lại đầu nối

Định kỳ kiểm tra và siết lại các đầu nối điện áp Ua, Ub, Uc, các đầu nối của 3 biến dòng CT và đường truyền thông A, B về inverter. Đầu nối lỏng theo thời gian dễ gây sai số đọc hoặc mất tín hiệu. Trước khi thao tác kiểm tra, cần ngắt nguồn điện thượng nguồn và hạ nguồn để đảm bảo an toàn.[1]

  • Giữ đồng hồ và khu vực đấu nối khô ráo, trong dải độ ẩm tương đối dưới 95% không ngưng tụ.[1]
  • Đảm bảo đồng hồ làm việc trong dải nhiệt độ vận hành -25°C đến 55°C.[1]
  • Kiểm tra và siết lại các đầu nối điện áp Ua, Ub, Uc trên cả ba pha.[1]
  • Kiểm tra đầu nối của 3 biến dòng CT, đảm bảo đúng chiều mũi tên về lưới và đúng cực đỏ, đen.[1]
  • Kiểm tra đường truyền thông A, B chuẩn RS485 về cổng CT/Meter của inverter.[1]
  • Không tự ý đổi các tham số đã cài sẵn trên đồng hồ.[1]
Đồng hồ đã cài sẵn, giữ nguyên cấu hìnhDTSD1352-C đã được cài đặt sẵn để lắp trực tiếp tại công trình, không cần chỉnh tham số trên đồng hồ. Khi kiểm tra định kỳ, đơn vị vận hành tập trung vào việc giữ đồng hồ khô ráo, đúng dải nhiệt độ và độ ẩm, kiểm tra siết lại các đầu nối điện áp, CT và truyền thông A, B, thay vì can thiệp vào cấu hình của đồng hồ.[1]
📚 Đến phần1. Tính năng2. Thông số3. Đo đếm4. Đồng hồ5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

8. Kiểm tra đấu nối và xử lý sự cố DTSD1352-C-3*1(6)A-Solis-Meter Sự cố

Tài liệu của DTSD1352-C không nêu mã lỗi của đồng hồ, nên việc xử lý sự cố tập trung vào kiểm tra đấu nối. Khi số đọc dòng hoặc công suất bị sai hoặc âm, cần kiểm tra chiều mũi tên CT về lưới, cực CT đỏ vào Ia*, đen vào Ia và đấu Ua, Ub, Uc đúng pha. Khi inverter không nhận dữ liệu, cần kiểm tra dây A, B chuẩn RS485 về cổng CT/Meter và cài đặt inverter. Luôn ngắt nguồn trước khi sửa.[1]

Kiểm tra CT

Số đọc dòng hoặc công suất sai, âm

Khi số đọc dòng điện hoặc công suất bị sai hoặc âm so với thực tế, trước tiên kiểm tra 3 biến dòng CT. Xác nhận mũi tên trên mỗi CT hướng về phía lưới và mỗi CT kẹp đúng pha L1, L2, L3. Sau đó kiểm tra cực đấu, đảm bảo dây đỏ của CT vào Ia*, Ib*, Ic* và dây đen vào Ia, Ib, Ic. Đấu sai chiều hoặc sai cực CT là nguyên nhân thường gặp khiến số đọc lệch.[1]

Kiểm tra điện áp

Kiểm tra pha điện áp Ua, Ub, Uc

Số liệu công suất và điện năng cũng phụ thuộc vào việc đấu đúng pha điện áp. Khi số đọc bất thường, kiểm tra lại các chân điện áp Ua, Ub, Uc đã đấu về đúng ba pha lưới L1, L2, L3 hay chưa, có thiếu pha hoặc sai thứ tự pha không. Siết chặt lại các đầu nối điện áp và đối chiếu với điều kiện vận hành thực tế của hệ thống.[1]

Kiểm tra A, B

Inverter không nhận dữ liệu

Khi inverter Solis không nhận được dữ liệu từ đồng hồ, kiểm tra đường truyền thông A, B chuẩn RS485 từ đồng hồ về cổng CT/Meter của inverter, xác nhận đúng chân A, B và đầu nối chắc chắn. Đồng thời kiểm tra phần cài đặt inverter theo user manual của inverter, vì chức năng giới hạn phát và giám sát tiêu thụ được bật từ phía inverter.[1]

An toàn

Ngắt nguồn trước khi sửa

Trước khi kiểm tra hoặc sửa bất kỳ đầu nối nào, phải ngắt và tắt nguồn điện thượng nguồn và hạ nguồn để tránh nguy cơ điện giật. Nếu sau khi kiểm tra đấu nối mà sự cố vẫn còn, hãy liên hệ Việt Nam Solar để được hỗ trợ kiểm tra và xử lý. Không tự tháo, mở đồng hồ ngoài quy trình hướng dẫn.[1]

Thông tin nên chuẩn bịKhi cần hỗ trợ, đơn vị thi công nên chuẩn bị ảnh chụp sơ đồ đấu Ua, Ub, Uc, ảnh lắp 3 biến dòng CT và chiều mũi tên, ảnh đấu dây A, B về cổng CT/Meter của inverter, cùng mô tả hiện tượng số đọc sai hoặc inverter không nhận dữ liệu. Bộ thông tin này giúp Việt Nam Solar khoanh vùng nguyên nhân đấu nối nhanh hơn.[1]
📚 Đến phần1. Tính năng2. Thông số3. Đo đếm4. Đồng hồ5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

9. Chính sách bảo hành DTSD1352-C-3*1(6)A-Solis-Meter Bảo hành

DTSD1352-C là phụ kiện chính hãng, được bảo hành theo chính sách của Solis và Việt Nam Solar. Vì đây là phụ kiện đo đếm đi kèm bộ biến dòng CT, điều kiện và thời hạn bảo hành có thể khác với inverter trong cùng hệ thống. Để biết chính xác phạm vi và thời hạn áp dụng cho sản phẩm, chủ đầu tư nên liên hệ Việt Nam Solar.[2]

Chính hãng

Phụ kiện chính hãng

DTSD1352-C là phụ kiện chính hãng, được bảo hành theo chính sách của Solis và Việt Nam Solar. Vì đây là phụ kiện đo đếm đi kèm bộ biến dòng CT chứ không phải inverter, thời hạn bảo hành có thể khác inverter. Chủ đầu tư nên liên hệ Việt Nam Solar để biết điều kiện và thời hạn cụ thể áp dụng cho sản phẩm này.[2]

Hồ sơ

Cần giữ đủ thông tin sản phẩm

Khi xử lý yêu cầu bảo hành, chủ đầu tư cần lưu giữ model sản phẩm, hóa đơn, thông tin lắp đặt và mô tả tình trạng theo bộ hồ sơ chuẩn. Nhãn sản phẩm phải còn nguyên vẹn, đọc được rõ và gắn đúng vị trí trên đồng hồ để quy trình xác minh bảo hành tiến hành thuận lợi.[2]

Kỹ thuật

Không tự tháo sửa thiết bị

Không tự ý mở, sửa chữa hay can thiệp phần cứng của đồng hồ ngoài quy trình hướng dẫn. Việc tự tháo sửa có thể gây mất an toàn, làm hỏng các chân đấu nối và ảnh hưởng đến quyền lợi bảo hành. Khi đồng hồ có dấu hiệu bất thường, chủ đầu tư nên liên hệ Việt Nam Solar để được hướng dẫn kiểm tra và hỗ trợ.[2]

Liên hệ để biết điều kiện bảo hànhVì DTSD1352-C là phụ kiện đo đếm đi kèm bộ biến dòng CT, điều kiện và thời hạn bảo hành có thể khác với inverter trong cùng hệ thống. Để biết chính xác phạm vi áp dụng cho sản phẩm, chủ đầu tư nên liên hệ Việt Nam Solar và chuẩn bị sẵn model cùng hóa đơn mua hàng.[2]
📚 Đến phần1. Tính năng2. Thông số3. Đo đếm4. Đồng hồ5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

10. Việt Nam Solar, nhà phân phối ủy quyền phụ kiện DTSD1352-C-3*1(6)A-Solis-Meter VNS

Việt Nam Solar tư vấn lựa chọn và lắp đặt đồng hồ DTSD1352-C dựa trên loại inverter Solis trong hệ, vị trí điểm đấu lưới 3 pha, cách lắp 3 biến dòng CT 150/5A và đường truyền thông A, B về inverter. Đây là các yếu tố để đồng hồ đọc đúng số liệu và cấp dữ liệu chính xác cho inverter giới hạn công suất phát.

Việt Nam Solar phân phối thiết bị chính hãng đồng thời triển khai dịch vụ tư vấn, hỗ trợ kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng chủ đầu tư trong suốt vòng đời vận hành hệ thống.[3]

Trụ sở chính

Công Ty TNHH Việt Nam Solar

Hotline: 088.60.60.660Email: lienhe@vietnamsolar.vnGọi 088.60.60.660

Hồ Chí Minh

Trụ sở chính Hồ Chí Minh

188 ĐHT41, Phường Đông Hưng Thuận, Tp. HCM

Xem Chỉ Đường

Kho HCM

Kho Hồ Chí Minh

2939 QL1A, Phường Tân Thới Nhất, Tp. HCM

Xem Chỉ Đường

Cần Thơ

Chi nhánh Cần Thơ

41D Mậu Thân, Phường Cái Khế, Tp. Cần Thơ

Xem Chỉ Đường

Kho Cần Thơ

Kho Cần Thơ

Khu vực Trạng Thọ A, Phường Trung Nhứt, Tp. Cần Thơ

Xem Chỉ Đường

Nha Trang

Chi nhánh và kho Nha Trang

Thôn Đông Dinh, Xã Diên Khánh, Tp. Khánh Hòa

Xem Chỉ Đường

📚 Đến phần1. Tính năng2. Thông số3. Đo đếm4. Đồng hồ5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

11. Đánh giá thực tế DTSD1352-C-3*1(6)A-Solis-Meter 3 pha Đánh giá

DTSD1352-C phù hợp với hệ điện mặt trời Solis 3 pha cần đo dòng và công suất chính xác tại điểm đấu lưới. Đồng hồ đo 3 pha với điện năng tác dụng cấp Class 0.5S/1, đi kèm sẵn 3 biến dòng CT 150/5A, cấp dữ liệu cho inverter giới hạn công suất phát lên lưới và giám sát điện năng tiêu thụ 24 giờ. Cần nhớ đồng hồ chỉ đo, không phát điện và không lưu trữ điện.[1]

Độ chính xác

Đo 3 pha chính xác Class 0.5S

DTSD1352-C đo điện 3 pha cấu trúc 3P+N với cấp chính xác cao, điện năng tác dụng đạt Class 0.5S/1, sai số áp và dòng ±0.2%, công suất ±0.5%. Cấp chính xác này giúp số liệu dòng, công suất và điện năng tại điểm đấu lưới đáng tin cậy, làm cơ sở cho inverter Solis tính đúng mức phát và ghi nhận đúng điện năng tiêu thụ.[1]

Trọn bộ

Kèm sẵn 3 biến dòng CT 150/5A

Đồng hồ được giao kèm 3 biến dòng CT 150/5A để lắp lên ba pha L1, L2, L3, nên đơn vị thi công không phải tìm mua CT rời. Có sẵn bộ CT đồng bộ giúp giảm rủi ro chọn sai tỷ số CT và rút ngắn thời gian chuẩn bị vật tư khi lắp đồng hồ cho hệ điện mặt trời 3 pha.[1]

Chức năng

Cấp dữ liệu cho inverter giới hạn phát

DTSD1352-C cấp số liệu dòng và công suất tại điểm đấu lưới về inverter Solis qua chân A, B chuẩn RS485. Nhờ đó, một số inverter Solis có thể thực hiện chức năng giới hạn công suất phát lên lưới và giám sát điện năng tiêu thụ 24 giờ, theo cài đặt trong user manual của inverter.[1]

Lưu ý

Chỉ đo, không phát không trữ

DTSD1352-C là phụ kiện đo đếm, chỉ đo dòng và công suất rồi cấp số liệu cho inverter, không tự sản xuất điện và không lưu trữ điện. Đồng hồ không thay thế inverter mà làm việc cùng inverter Solis sẵn có. Hiểu đúng vai trò này giúp chủ đầu tư bố trí lắp đặt và kỳ vọng đúng về sản phẩm.[1]

Phù hợp cho hệ Solis 3 pha cần đo đếm chính xác.DTSD1352-C là lựa chọn hợp lý khi hệ điện mặt trời Solis 3 pha cần đo dòng và công suất chính xác tại điểm đấu lưới để inverter giới hạn phát và giám sát tiêu thụ. Để đạt hiệu quả, hệ cần đấu đủ ba pha điện áp, lắp 3 biến dòng CT 150/5A đúng chiều và đấu chân A, B về inverter ngay từ khi thi công.[1]
📚 Đến phần1. Tính năng2. Thông số3. Đo đếm4. Đồng hồ5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

12. Hiểu lầm phổ biến về DTSD1352-C-3*1(6)A-Solis-Meter Hiểu lầm

DTSD1352-C là đồng hồ đo điện, nên dễ bị hiểu nhầm về vai trò, nhu cầu biến dòng CT, chiều lắp CT, mức độ cấu hình, cách đo dòng và khả năng thay thế. Sáu hiểu lầm phổ biến dưới đây giúp chủ đầu tư hiểu đúng cách đồng hồ làm việc và tránh các lựa chọn lắp đặt sai.
Hiểu saiLắp đồng hồ vào hệ sẽ tự phát hoặc giảm điện.
Cách hiểu đúngDTSD1352-C không phát điện và không lưu trữ điện. Đồng hồ chỉ đo dòng và công suất tại điểm đấu lưới rồi cấp số liệu cho inverter Solis thực hiện giới hạn phát và giám sát tiêu thụ.[1]
Hiểu saiKhông cần biến dòng CT vẫn đo được.
Cách hiểu đúngDTSD1352-C đo dòng qua CT ngoài với dòng đầu vào 3*1(6)A, nên bắt buộc dùng 3 biến dòng CT 150/5A đi kèm. Thiếu CT, đồng hồ không có tín hiệu dòng để đo và tính công suất.[1]
Hiểu saiCT lắp chiều nào cũng được.
Cách hiểu đúngMỗi biến dòng CT phải lắp với mũi tên hướng về phía lưới và đấu đúng cực đỏ vào Ia*, đen vào Ia. Lắp ngược chiều hoặc sai cực khiến số đọc dòng và công suất bị lệch hoặc âm.[1]
Hiểu saiPhải cấu hình phức tạp trên đồng hồ.
Cách hiểu đúngDTSD1352-C đã được cài đặt sẵn để lắp trực tiếp tại công trình, không cần đổi tham số trên đồng hồ. Việc bật chức năng giới hạn phát và giám sát được thực hiện ở phía inverter theo user manual.[1]
Hiểu saiĐồng hồ đo trực tiếp dòng tải lớn.
Cách hiểu đúngDTSD1352-C đo dòng gián tiếp qua 3 biến dòng CT 150/5A, không đấu trực tiếp dòng sơ cấp lớn vào đồng hồ. Dòng đầu vào của đồng hồ là 3*1(6)A, do đó phải dùng CT để hạ dòng đo.[1]
Hiểu saiĐồng hồ đo nào cũng thay thế được.
Cách hiểu đúngHệ cần đúng loại đồng hồ cấp được dữ liệu cho inverter Solis qua chân A, B chuẩn RS485. DTSD1352-C là đồng hồ 3 pha kèm 3 CT 150/5A phục vụ đúng mục đích này cho hệ Solis 3 pha.[1]
📚 Đến phần1. Tính năng2. Thông số3. Đo đếm4. Đồng hồ5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

13. Câu hỏi thường gặp về DTSD1352-C-3*1(6)A-Solis-Meter FAQ

Mười câu hỏi dưới đây tổng hợp các điểm trọng yếu của DTSD1352-C, từ vai trò đồng hồ, số pha đo được, số biến dòng CT đi kèm và tỷ số CT, cấp chính xác, nhu cầu chỉnh tham số, cách nối với inverter, chiều lắp CT, điều kiện nhiệt độ và độ ẩm, kích thước và kiểu lắp, cho đến việc đồng hồ có phát hay trữ điện. Bộ câu hỏi này giúp chủ đầu tư đối chiếu nhanh trước khi lắp đặt.
DTSD1352-C là gì và làm những gì?
DTSD1352-C là đồng hồ đo điện Solis 3 pha, đi kèm 3 biến dòng CT 150/5A. Đồng hồ đo dòng điện và công suất tại điểm đấu lưới, sau đó cấp số liệu cho inverter Solis qua chân A, B chuẩn RS485 để inverter thực hiện chức năng giới hạn công suất phát lên lưới và giám sát điện năng tiêu thụ 24 giờ. Đồng hồ chỉ đo, không phát điện và không lưu trữ điện.[1]
DTSD1352-C đo được lưới mấy pha?
DTSD1352-C đo lưới 3 pha 4 dây có cấu trúc 3P+N, gồm ba pha và dây trung tính. Điện áp định mức của đồng hồ là 3*220/380V và 3*230/400V, dòng điện đầu vào 3*1(6)A qua biến dòng CT ngoài, tần số 50Hz. Đây là đồng hồ dành cho hệ điện mặt trời Solis 3 pha tại điểm đấu lưới.[1]
DTSD1352-C kèm mấy CT, tỷ số bao nhiêu?
DTSD1352-C đi kèm 3 biến dòng CT có tỷ số 150/5A, mỗi CT lắp lên một pha L1, L2, L3 tại điểm đấu lưới. Đồng hồ đo dòng gián tiếp qua các CT này thay vì đấu trực tiếp dòng sơ cấp lớn vào đồng hồ. Có sẵn bộ CT đồng bộ giúp giảm rủi ro chọn sai tỷ số CT khi thi công cho hệ 3 pha.[1]
Cấp chính xác của DTSD1352-C là bao nhiêu?
DTSD1352-C có cấp chính xác cao với điện năng tác dụng đạt Class 0.5S/1 và điện năng phản kháng Class 2. Sai số đo điện áp và dòng điện đều ở mức ±0.2%, sai số công suất P, Q, S ở mức ±0.5%, hằng số xung 6400 imp/kWh. Cấp chính xác này giúp số liệu đo đếm tại điểm đấu lưới đáng tin cậy cho inverter Solis.[1]
Có cần chỉnh tham số trên đồng hồ không?
Không cần. DTSD1352-C đã được cài đặt sẵn để lắp trực tiếp tại công trình, không cần đổi tham số trên đồng hồ. Đơn vị thi công chỉ cần đấu đúng dây điện áp Ua, Ub, Uc, lắp 3 biến dòng CT đúng chiều và đấu chân A, B về inverter, rồi cài đặt inverter theo user manual của inverter để bật chức năng giới hạn phát và giám sát.[1]
DTSD1352-C nối với inverter thế nào?
DTSD1352-C truyền số liệu về inverter Solis qua hai chân A, B chuẩn RS485, đấu về cổng CT/Meter của inverter. Đây là đường dữ liệu để inverter đọc dòng và công suất phía lưới. Cần đấu đúng chân A, B và siết chắc đầu nối, sau đó cài đặt inverter theo user manual để bật giới hạn công suất phát và giám sát tiêu thụ 24 giờ.[1]
Biến dòng CT lắp chiều nào cho đúng?
Mỗi biến dòng CT phải lắp với mũi tên trên CT hướng về phía lưới (Grid). Về cực đấu, dây màu đỏ của CT vào các chân Ia*, Ib*, Ic* và dây màu đen vào các chân Ia, Ib, Ic tương ứng từng pha. Lắp đúng chiều mũi tên và đúng cực đỏ, đen giúp đồng hồ đọc đúng chiều và độ lớn dòng điện, tránh số đọc bị âm hoặc lệch.[1]
DTSD1352-C làm việc ở nhiệt độ, độ ẩm nào?
DTSD1352-C làm việc trong dải nhiệt độ vận hành -25°C đến 55°C và độ ẩm tương đối dưới 95% không ngưng tụ. Để giữ đồng hồ hoạt động ổn định, cần lắp ở vị trí khô ráo, tránh để hơi ẩm đọng tại khu vực các chân điện áp, chân dòng CT và chân truyền thông A, B trong tủ điện.[1]
Kích thước và kiểu lắp của DTSD1352-C?
DTSD1352-C có kích thước thân máy 126.5*88.2*69.5 mm theo chiều dài, rộng và cao, lắp trên thanh DIN-rail trong tủ điện. Khi bố trí, cần chừa đủ chỗ trong tủ và vị trí thuận tiện để đi dây điện áp, dây tín hiệu của 3 biến dòng CT và dây truyền thông A, B về inverter Solis.[1]
DTSD1352-C có phát hay trữ điện không?
Không. DTSD1352-C là phụ kiện đo đếm, chỉ đo dòng và công suất tại điểm đấu lưới rồi cấp số liệu cho inverter Solis. Đồng hồ không tự sản xuất điện và không lưu trữ điện, nên không thay thế inverter mà làm việc cùng các inverter Solis sẵn có trong hệ điện mặt trời 3 pha để inverter giới hạn phát và giám sát tiêu thụ.[1]
📚 Đến phần1. Tính năng2. Thông số3. Đo đếm4. Đồng hồ5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

14. Giá DTSD1352-C-3*1(6)A-Solis-Meter và nhận báo giá Báo giá

Giá DTSD1352-C biến động theo thời điểm, số lượng, hình thức mua thiết bị rời hay lắp trọn gói, phương án giao hàng và điều kiện thi công. Việt Nam Solar tư vấn trước khi báo giá nhằm đảm bảo phương án bám sát nhu cầu thực tế của công trình điện mặt trời 3 pha.

Với DTSD1352-C, chủ đầu tư cần phân lập hai kịch bản trước khi yêu cầu báo giá. Kịch bản thứ nhất là mua thiết bị rời gồm đồng hồ DTSD1352-C và 3 biến dòng CT 150/5A để lắp vào hệ điện mặt trời 3 pha đã vận hành. Kịch bản thứ hai là lắp trọn gói khi triển khai hệ điện mặt trời 3 pha cần chức năng giới hạn công suất phát lên lưới, gồm đồng hồ, 3 biến dòng CT, vật tư đấu nối, công đấu Ua, Ub, Uc, lắp CT và đấu chân A, B về inverter cùng nghiệm thu. Hai kịch bản này tạo ra cấu trúc chi phí khác biệt, do đó khảo sát hiện trạng là bước bắt buộc trước khi chốt báo giá.

THIẾT BỊ RỜI

Giá đồng hồ DTSD1352-C kèm 3 CT rời

Định vị cho chủ đầu tư cần mua riêng đồng hồ DTSD1352-C kèm 3 biến dòng CT 150/5A để lắp vào hệ điện mặt trời 3 pha đang vận hành. Báo giá yêu cầu xác nhận đúng mã sản phẩm, loại inverter Solis trong hệ, vị trí điểm đấu lưới 3 pha, tình trạng hàng và phí giao hàng.

Gọi hotline 088.60.60.660

TRỌN GÓI

Lắp trọn gói cho hệ 3 pha cần giới hạn phát

Định vị cho chủ đầu tư muốn lắp DTSD1352-C khi triển khai hệ điện mặt trời 3 pha cần chức năng giới hạn công suất phát lên lưới và giám sát điện năng tiêu thụ 24 giờ. Báo giá phụ thuộc loại inverter Solis, vị trí điểm đấu lưới, chiều dài dây tín hiệu, công đấu Ua, Ub, Uc, lắp 3 CT và đấu chân A, B về inverter theo điều kiện thi công thực địa.

Gửi yêu cầu báo giá

Gửi đủ thông tin để báo giá nhanh hơnChủ đầu tư nên gửi ảnh tủ điện, ảnh điểm đấu lưới, địa chỉ công trình, loại và số lượng inverter Solis đang dùng, loại lưới 3 pha, lựa chọn mua thiết bị rời hay lắp trọn gói cùng thời gian dự kiến thi công. Bộ dữ liệu đầu vào này giúp rút ngắn vòng chốt phương án và báo giá.

HOTLINE

088.60.60.660

Gọi ngay

EMAIL

lienhe@vietnamsolar.vn

Gửi email

WEBSITE

vietnamsolar.vn

Liên hệ Việt Nam Solar

📚 Đến phần1. Tính năng2. Thông số3. Đo đếm4. Đồng hồ5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá
VNS

Bài viết này được biên soạn và kiểm duyệt bởi đội ngũ 50 kỹ sư Công ty TNHH Việt Nam Solar, đơn vị đã triển khai hàng chục nghìn dự án điện mặt trời khắp Việt Nam kể từ năm 2016, phân phối chính hãng hơn 20 thương hiệu biến tần, tấm pin và pin lưu trữ hàng đầu thế giới. Toàn bộ kỹ sư đều có chứng chỉ hành nghề về điện và xây dựng do cơ quan Nhà nước cấp.

Việt Nam Solar hoạt động với đầy đủ tư cách pháp nhân: Giấy phép hoạt động điện lực số 175/GP-SCT do Sở Công Thương cấp, Giấy phép năng lực xây dựng HCM-00076550, nhãn hiệu độc quyền VN-4-0604703. Hệ thống quản lý đạt ISO 9001:2015 Quản lý chất lượng, ISO 14001:2018 Quản lý môi trường và ISO 45001:2018 An toàn lao động, xác minh trên IAF CertSearch.

MST: 0315209693Hotline: 088.60.60.660Website: vietnamsolar.vnLinkedIn



Đánh giá DTSD1352-C-3*1(6)A-Solis-Meter Solis 3 pha (Kèm 3 CT 150/5A)

5.0/5

★★★★★

1 đánh giá

5
1 đánh giá
4
0 đánh giá
3
0 đánh giá
2
0 đánh giá
1
0 đánh giá
Viết đánh giá
Lọc đánh giá
Việt Nam Solar Việt Nam Solar Đã mua hàng
★★★★★

Nhà Phân Phối

Trả lời | 28/04/2026

Thảo luận
