Hệ thống quản lý pin BMS (Battery Management System) là hệ thống điện tử theo dõi điện áp từng cell, dòng điện và nhiệt độ, giữ bộ pin trong giới hạn an toàn và báo trạng thái pin cho thiết bị khác.[1][2] Trong bộ pin lithium-ion, BMS đo điện áp của tất cả các cell, không bỏ sót cell nào.[1] Một chip giám sát cell thương mại đo được 3 đến 16 cell nối tiếp, với sai số điện áp điển hình dưới 10 mV.[3] Khi pin quá sạc, quá xả, quá dòng hoặc quá nhiệt, BMS ngắt mạch.[2] BMS còn gửi trạng thái sạc (SOC) và giới hạn dòng cho biến tần (inverter) hybrid qua cổng CAN hoặc RS485.[4][5] Ở chế độ pin Lithium, biến tần chọn mã giao thức BMS theo model pin trong danh sách pin được phê duyệt.[5]
Hệ thống lưu trữ có pin, biến tần và BMS được giới thiệu chung ở bài hệ thống lưu trữ ESS.
Tóm tắt nhanh
| Mục | Thông tin chính |
|---|---|
| Tên tiếng Anh | Battery Management System, viết tắt BMS[1] |
| Định nghĩa | Hệ thống quản lý pin BMS (Battery Management System) là hệ thống điện tử theo dõi điện áp từng cell, dòng điện và nhiệt độ, giữ bộ pin trong giới hạn an toàn và báo trạng thái pin cho thiết bị khác[1][2] |
| Đại lượng đo | Điện áp mọi cell, dòng điện của bộ pin, nhiệt độ tại một số điểm[1] |
| Chức năng bảo vệ | Ngắt khi quá sạc, quá dòng, quá xả, quá nhiệt theo IEC 62619[2] |
| Ước tính trạng thái | SOC, SOH và giới hạn công suất[1][6] |
| Cân bằng cell | Thụ động xả bớt cell cao, chủ động chuyển điện tích sang cell thấp[7] |
| Giao tiếp với biến tần | CAN hoặc RS485; gửi giới hạn điện áp sạc, dòng sạc, dòng xả[8][5] |
| Cấu trúc | Tập trung, module chủ tớ, phân tán[6] |
| Tiêu chuẩn liên quan | IEC 62619 mục 8.2, UL 1973 mục 7.8 và 7.9, IEC 60730-1 phụ lục H[9][10] |
| Tại Việt Nam | TCVN 14499-5-2:2025 yêu cầu BMS giám sát mọi thông số an toàn và báo cho hệ điều khiển[11] |
1. Hệ thống quản lý pin BMS (Battery Management System) là gì?
Hệ thống quản lý pin BMS (Battery Management System) là hệ thống điện tử theo dõi điện áp từng cell, dòng điện và nhiệt độ, giữ bộ pin trong giới hạn an toàn và báo trạng thái pin cho thiết bị khác.[1][2] Về bản chất, BMS là một hệ thống nhúng, tức mạch điện tử chuyên dụng kèm phần xử lý phục vụ một ứng dụng cụ thể.[1] BMS đo và giám sát trạng thái pin để pin làm việc an toàn.[12]
Định nghĩa BMS trong tiêu chuẩn IEC
Trong IEC 61427-2, BMS là hệ thống điện tử gắn với pin, giám sát hoặc quản lý trạng thái pin.[2] Hệ thống này còn tính dữ liệu thứ cấp và báo dữ liệu đó ra ngoài.[2] Trong IEC 62619, BMS là hệ thống điện tử gắn với pin, có chức năng ngắt khi quá sạc, quá dòng, quá xả và quá nhiệt.[2] Chức năng ngắt khi quá xả không bắt buộc nếu hãng sản xuất cell và khách hàng có thỏa thuận, theo ghi chú 2 của định nghĩa này.[2] Chức năng BMS có thể đặt trong bộ pin, đặt ở thiết bị dùng pin hoặc chia cho cả hai.[2]
BMS gồm những phần nào

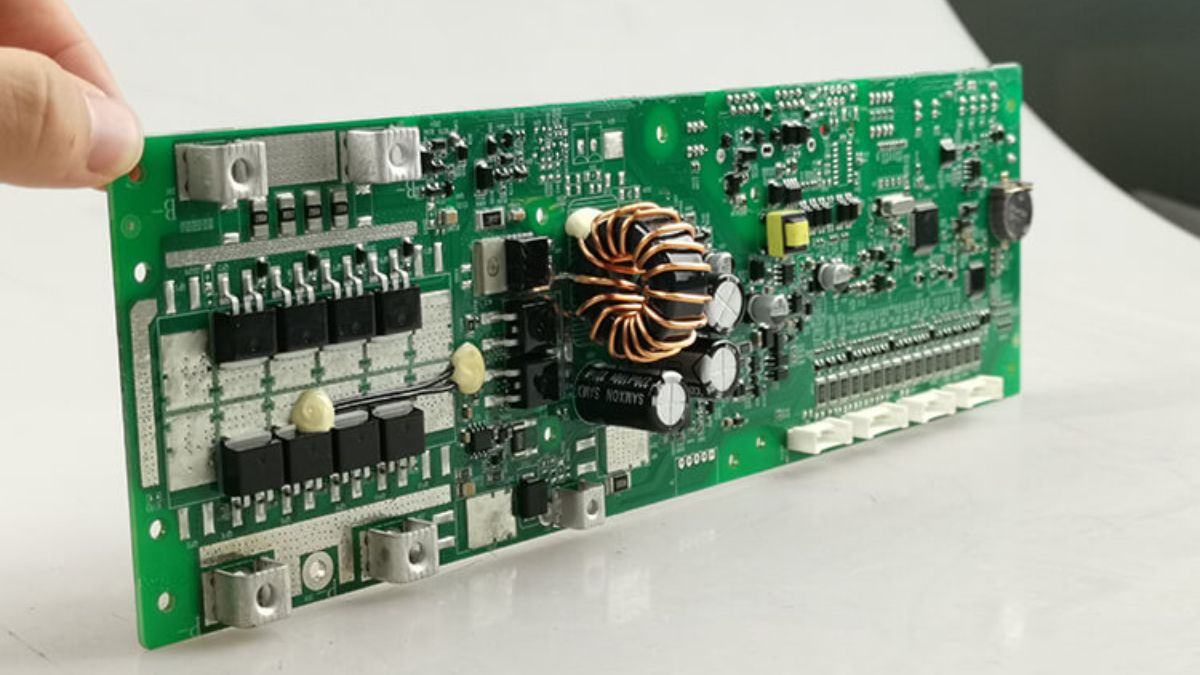

Về phần cứng, BMS gồm phần đo, phần xử lý, phần ngắt mạch và phần giao tiếp.[1][13] Phần đo dùng chip đầu vào (front-end chip) đặt gần cell để đọc điện áp.[13] Phần xử lý chạy thuật toán ước tính trạng thái và quyết định bảo vệ.[1] Phần ngắt mạch là công tắc bán dẫn hoặc contactor (công tắc tơ), mục 3 trình bày chi tiết.[14][1] Phần giao tiếp nối BMS với mọi bộ phận của bộ pin và với bộ điều khiển bên ngoài.[1]
Vì sao pin lithium cần BMS
Pin lithium-ion cần BMS vì quá sạc một cell lithium-ion có thể dẫn tới thoát nhiệt (thermal runaway).[1] Mạch bảo vệ là bắt buộc với bộ pin lithium-ion; khi cell không có bảo vệ riêng, trách nhiệm an toàn chuyển sang BMS.[14] Cell lithium-ion cũng không được xuống dưới 2 V trong thời gian dài.[15] Ở điện áp quá thấp, trong cell hình thành các cầu đồng gây tự xả cao hoặc chập trong một phần.[15] BMS mang lại cả an toàn lẫn tuổi thọ, và là bộ phận phải có với pin lithium-ion.[16]
BMS pin (Battery Management System) là gì trong hệ lưu trữ điện mặt trời?
BMS pin là BMS đặt trong bộ pin lưu trữ, dù một phần chức năng BMS cũng có thể nằm ở thiết bị dùng pin.[2] Trong bảng thành phần của TCVN 14499-5-2:2025, hệ thống quản lý pin thuộc hạng mục pin của hệ thống tích trữ điện hóa.[11] Bộ pin hạ áp Pylontech US5000 dùng BMS do hãng tự phát triển, bảo vệ nhiều lớp.[17]
BMS (Battery Management System) là gì trong điện: phân biệt với hệ thống quản lý tòa nhà
BMS là gì trong điện còn tùy ngữ cảnh, vì cùng chữ viết tắt BMS có hai nghĩa.[18][2] Trong ngành cơ điện tòa nhà, BMS là hệ thống quản lý tòa nhà (Building Management System).[18] Hệ thống này là hệ điều khiển dùng máy tính, giám sát thiết bị cơ điện như sưởi, thông gió và điều hòa không khí.[18] Trong pin lưu trữ, BMS là hệ thống quản lý pin theo nghĩa của IEC 62619.[2]
BMS chỉ bảo vệ được pin khi đo đúng các đại lượng của từng cell. Mục 2 trình bày BMS đo những gì và đo bằng cách nào.
2. BMS đo những gì: điện áp cell, dòng điện và nhiệt độ

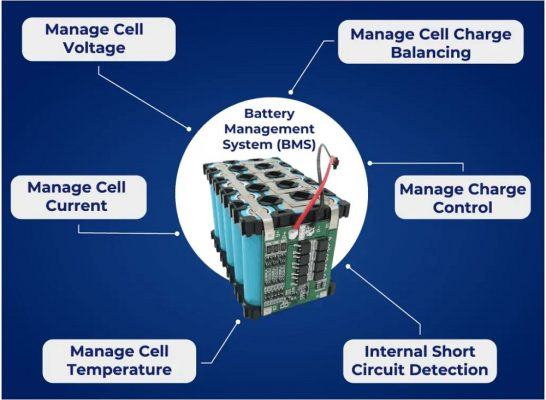

BMS đo ba đại lượng là điện áp từng cell, dòng điện của bộ pin và nhiệt độ.[1] Từ ba số đo này, BMS ra quyết định bảo vệ và ước tính trạng thái pin.[6]
Đo điện áp từng cell
Bộ pin lithium-ion được đo điện áp ở tất cả các cell, không bỏ sót cell nào.[1] Lý do là chỉ một cell quá sạc cũng có thể gây thoát nhiệt.[1] Chip đầu vào đọc điện áp cell và có thể nối chuỗi (daisy chain) để đo bộ pin nhiều cell hơn.[13] Một chip giám sát thương mại đo 3 đến 16 cell nối tiếp, sai số điện áp cell điển hình dưới 10 mV.[3]
Đo dòng điện của bộ pin
Dòng điện được đo cho cả bộ pin, dùng điện trở shunt hoặc cảm biến Hall.[13] Cảm biến Hall cách ly với dòng của bộ pin nên không cần mạch cách ly riêng.[1] Phép đo qua shunt dùng kết nối bốn dây (Kelvin) để tách dây dẫn dòng khỏi dây đo.[1] Số đo dòng điện là đầu vào của phép đếm coulomb khi ước tính SOC.[13]
Đo nhiệt độ cell
Đặc tính làm việc và tốc độ lão hóa của cell phụ thuộc mạnh vào nhiệt độ.[1] Lý tưởng là đo nhiệt độ bên trong từng cell; trong thực tế, cảm biến đặt bên ngoài một hoặc vài cell của mỗi module.[1] Phần lớn BMS thương mại đo nhiệt độ bề mặt cell.[19] Điện trở nhiệt (thermistor) là một trong số ít loại cảm biến dùng trong BMS thương mại.[19] Nhiệt độ bên trong cell cao hơn nhiệt độ bề mặt vì nhiệt sinh ra từ bên trong.[19] Loại cảm biến và vị trí đặt được trình bày ở bài Cảm biến nhiệt độ pin.
Giám sát cách điện ở pin cao áp
Bộ pin cao áp được thiết kế cách ly hoàn toàn với đất vỏ thiết bị vì lý do an toàn.[1] Mạch giám sát cách điện phát hiện sự cố chạm đất, tức có đường dẫn điện từ cực pin ra vỏ.[1] Câu hỏi an toàn ở đây là chạm cùng lúc vào cực pin và vỏ có nguy hiểm hay không.[1] Phần điện áp cao và phần điện áp thấp của BMS phải được cách ly về điện.[13]
Ba số đo trên chỉ có ích khi BMS phản ứng kịp với từng loại sự cố. Mục 3 trình bày các chức năng bảo vệ.
3. Chức năng bảo vệ của BMS
Chức năng bảo vệ của BMS là ngắt hoặc hạn chế dòng khi pin ra ngoài giới hạn an toàn.[2][20] Các sự cố cần bảo vệ gồm quá sạc, quá xả, quá dòng, ngắn mạch và nhiệt độ bất thường.[1]
Bảo vệ quá áp khi sạc
Bảo vệ quá áp là chức năng dừng sạc khi điện áp vượt giới hạn sạc cho phép.[20] Quá sạc một cell lithium-ion có thể dẫn tới thoát nhiệt.[1] Mạch bảo vệ bên ngoài không dừng được thoát nhiệt khi quá trình này đã bắt đầu.[15] Vì lý do này, BMS đo điện áp mọi cell của bộ pin lithium-ion.[1]
Bảo vệ thấp áp khi xả
Bảo vệ thấp áp là chức năng ngắt xả khi pin bị xả quá mức.[2] Điện áp ngắt (cut-off voltage) là điện áp nhỏ nhất cho phép, thường được coi là trạng thái pin cạn.[21] Cell lithium-ion không được xuống dưới 2 V trong thời gian dài.[15] Cell yếu chứa ít dung lượng hơn nên cạn sớm hơn các cell còn lại.[22] Dải điện áp làm việc và điện áp ngắt của từng loại pin được trình bày ở bài Dải điện áp pin.
Bảo vệ quá dòng và ngắn mạch
Bảo vệ quá dòng là chức năng ngắt khi dòng điện vượt mức cho phép.[2] Khi ngắn mạch, dòng hàng trăm ampe có thể xuất hiện trong vài micro giây, nên mạch bảo vệ phải tác động nhanh.[1] Một bình ắc quy chu kỳ sâu 6 V, 220 Ah có thể xả khoảng 8.000 A vào điểm ngắn mạch.[23] Dòng ngắn mạch đó tương ứng tốc độ xả khoảng 8.000 A / 220 Ah ≈ 36C. Mỗi dây không nối đất đi ra từ pin phải có cầu chì hạn dòng.[23] Cầu chì là thiết bị an toàn cơ bản nhất, mở mạch khi dòng cao.[14] Giới hạn dòng liên tục và dòng đỉnh của pin được trình bày ở bài Dòng sạc xả tối đa.
Bảo vệ nhiệt độ khi sạc và xả
Bảo vệ nhiệt độ là chức năng ngắt hoặc giảm dòng khi cell quá nóng hoặc quá lạnh.[1] Pin cần ngưỡng ngắt nhiệt để không quá nóng khi sạc.[12] Sạc pin lithium ở nhiệt độ dưới điểm đóng băng có nhiều rủi ro.[12] Nguy cơ mạ lithium (lithium plating) khi sạc tăng mạnh khi nhiệt độ giảm.[24] BMS cũng giảm mức công suất sạc cho phép ở nhiệt độ thấp.[24]

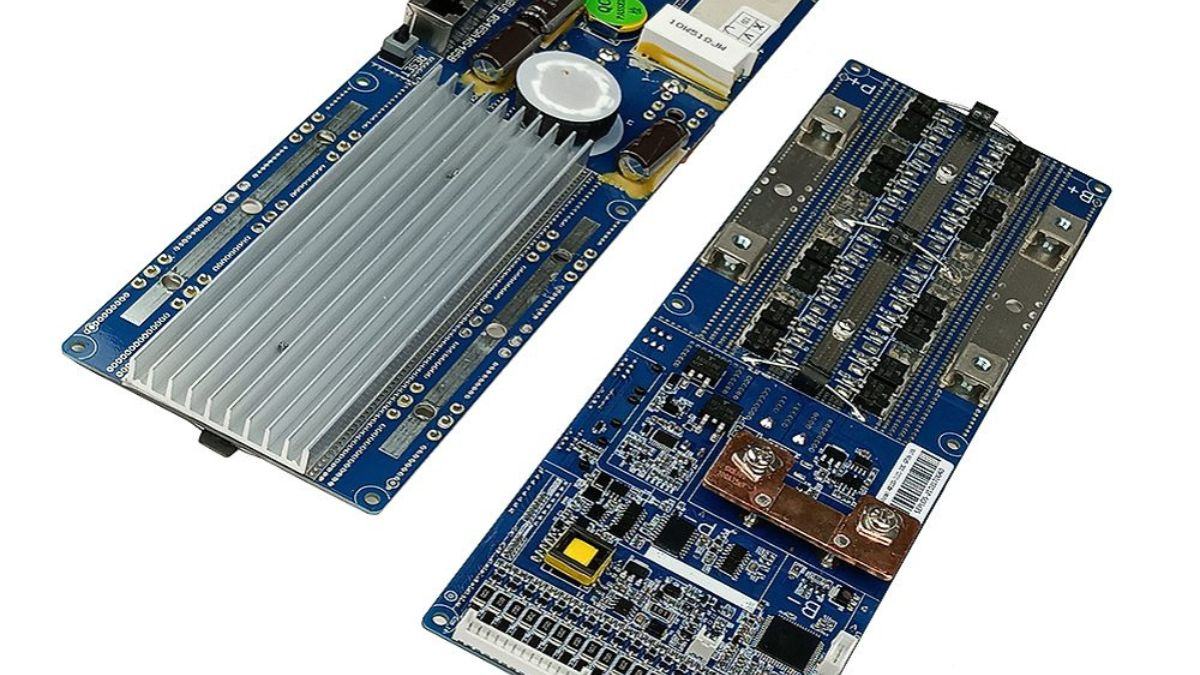

Công tắc ngắt: MOSFET và contactor
BMS ngắt mạch bằng hai loại công tắc là công tắc bán dẫn và contactor.[14][1] Công tắc bán dẫn nằm trong mạch gắn vào bộ pin, đo dòng và áp rồi ngắt khi giá trị quá cao.[14] Một chip giám sát cho bộ pin 3 đến 16 cell có bơm điện tích để điều khiển MOSFET kênh N đặt ở phía cực dương.[3] Bộ pin cao áp dùng hai contactor chịu dòng lớn để cách ly cả hai cực.[1] Contactor thứ ba nối tiếp điện trở làm nhiệm vụ nạp mồi cho tải có tụ điện.[1][13]
Vì sao cần nạp mồi trước khi đóng contactor
Nạp mồi (precharge) là bước sạc từ từ tụ điện của tải qua điện trở trước khi đóng contactor chính.[1] Đóng thẳng hai contactor vào tải có tụ điện có thể làm dính tiếp điểm contactor hoặc đứt cầu chì.[1] Contactor chính chỉ đóng khi điện áp thanh cái và điện áp pin gần bằng nhau.[1] Nếu hai điện áp không gặp nhau sau thời gian quy định, BMS coi tải đang ngắn mạch và ngắt bộ pin.[1]
Bảo vệ xử lý tình huống xấu, còn khi pin chạy bình thường, BMS vẫn phải biết pin còn bao nhiêu điện và khỏe tới đâu. Mục 4 trình bày phần ước tính trạng thái.
4. BMS ước tính SOC, SOH, cân bằng cell và quản lý nhiệt
Ngoài bảo vệ, BMS dùng số đo để ước tính SOC và SOH, tính giới hạn công suất, cân bằng cell và điều khiển nhiệt.[1][6] Nhóm chức năng này phục vụ mục tiêu tuổi thọ, bên cạnh mục tiêu an toàn.[16]
Trạng thái sạc SOC (State of Charge) là gì và vì sao BMS phải ước tính?
Trạng thái sạc (State of Charge, SOC) là dung lượng hiện còn của pin tính theo phần trăm dung lượng tối đa.[21] SOC không đo trực tiếp được; BMS dùng các số đo điện áp, dòng điện và nhiệt độ để ước tính SOC.[6] Hiển thị SOC là một trong hai chức năng cơ bản nhất của BMS, bên cạnh bảo vệ pin.[16] Khái niệm SOC được trình bày đầy đủ ở bài SOC.
Đếm coulomb và điện áp hở mạch
Đếm coulomb là cách ước tính SOC bằng cách cộng dồn dòng điện chạy vào và chạy ra khỏi pin theo thời gian.[21][13] Khi pin nghỉ, BMS có thể tính lại SOC theo điện áp hở mạch đã ổn định.[16] Điện áp hở mạch phụ thuộc SOC và tăng khi SOC tăng.[21] Như vậy đếm coulomb theo dõi SOC khi pin làm việc, còn điện áp hở mạch là cách tính thêm khi pin nghỉ.[16]
Vì sao điện áp không cho biết chính xác SOC
Phần lớn hóa học lithium-ion có điện áp chênh ít giữa các cell dù SOC chênh nhiều.[7] Vì vậy điện áp chỉ là chỉ báo gián tiếp của SOC, không phải phép đo trực tiếp.[1] Điện áp là chỉ báo SOC kém, nên cách cân bằng theo điện áp cũng kém hiệu quả.[7] SOC thường được tính bằng tích phân dòng điện theo thời gian, tức đếm coulomb.[21]
SOH và dung lượng suy giảm
Trạng thái sức khỏe (State of Health, SOH) là đại lượng định lượng quá trình lão hóa của cell.[1] Dung lượng là chỉ báo chính của SOH.[16] BMS theo dõi SOH qua mức giảm dung lượng và mức tăng điện trở trong của cell.[1] Mức giảm dung lượng là chỉ báo dễ dự đoán nhất nhưng khó ước tính chính xác.[16]
Tính giới hạn công suất và giới hạn dòng
BMS tính công suất cho phép của từng cell để giữ điện áp và dòng điện trong giới hạn thiết kế.[1] Công suất của cả bộ pin bằng công suất nhỏ nhất trong các cell nhân với số cell.[1] BMS gửi giới hạn này cho thiết bị bên ngoài dưới dạng dòng sạc tối đa và dòng xả tối đa.[8] Một số pin gửi giá trị thay đổi theo điện áp cell, SOC hoặc nhiệt độ.[8]
Cân bằng cell
Cân bằng cell là quá trình điều chỉnh mức điện tích trong từng cell một.[7] Mất cân bằng xảy ra khi có bất kỳ nguyên nhân nào làm SOC của một cell lệch khỏi cell khác.[7] Cell yếu chứa ít dung lượng hơn, cạn sớm hơn khi xả và đầy trước các cell khác khi sạc.[22] Cân bằng thụ động xả bớt điện tích của cell cao thành nhiệt; cân bằng chủ động chuyển điện tích từ cell cao sang cell thấp.[7] Bộ pin lithium-ion trên 24 V nên có cân bằng.[22] Chi tiết nằm ở bài Cân bằng cell pin.
Quản lý nhiệt và ghi nhật ký
Quản lý nhiệt gồm làm mát để chống quá nhiệt và sưởi để bù tổn hao khi lạnh.[12] Cell lithium-ion bền nhất khi giữ trong một dải nhiệt độ; sưởi có thể cần để tránh sạc ở nhiệt độ thấp.[1] BMS cũng phải lưu nhật ký các sự kiện bất thường và lạm dụng để phục vụ bảo hành, chẩn đoán.[1] Dữ liệu này nằm trong bộ nhớ flash và được tải ra khi cần.[1]
SOC, SOH và giới hạn dòng chỉ có ích khi đến được thiết bị điều khiển dòng điện. Trong hệ điện mặt trời, thiết bị đó là biến tần hybrid, mục 5 trình bày cách hai bên trao đổi.
5. BMS giao tiếp với biến tần hybrid như thế nào?
BMS giao tiếp với biến tần hybrid qua cổng CAN hoặc RS485, gửi giới hạn sạc xả, SOC và mã lỗi để biến tần điều khiển dòng theo pin.[4][5] Khi không dùng kênh này, biến tần chạy theo ngưỡng điện áp pin hoặc phần trăm pin.[5]
Cổng CAN và RS485
CAN (Controller Area Network) là chuẩn bus nối tiếp hai dây theo ISO, được thiết kế để truyền tin ổn định trong môi trường ô tô khắc nghiệt.[1] Ví dụ, một dòng biến tần hybrid ba pha 14 kW đến 20 kW có cổng BMS dạng RJ45 dùng chung cho CAN và RS485.[5] Trên cổng này, chân 4 là CAN-H, chân 5 là CAN-L, chân 1, 2, 7, 8 dành cho RS485 và chân 6 là đất của RS485.[5] Pylontech US5000 giao tiếp CAN ở 500 kbps và RS485 ở 9.600 hoặc 115.200 bps.[25]
Thông tin BMS gửi cho biến tần
Qua CAN, BMS gửi tín hiệu duy trì kết nối, giới hạn sạc xả, mã lỗi và SOC.[4] Giới hạn điện áp sạc (CVL) là điện áp sạc lớn nhất pin chấp nhận tại thời điểm đó.[8] Giới hạn dòng sạc (CCL) và giới hạn dòng xả (DCL) là dòng sạc và dòng xả lớn nhất pin yêu cầu.[8] Trang thông tin pin của biến tần hybrid hiển thị điện áp, dòng, nhiệt độ trung bình, SOC và dòng sạc xả do BMS gửi.[5] BMS còn có thể yêu cầu biến tần chủ động sạc pin (Request Force Charge).[5]
Chế độ theo BMS và chế độ theo điện áp
Ở chế độ theo BMS, bộ điều khiển hệ thống đọc giới hạn điện áp và dòng do BMS gửi.[8] Bộ sạc và biến tần được điều chỉnh theo các giới hạn đó.[8] Biến tần hybrid cho chọn chế độ pin Lithium theo mã giao thức BMS, hoặc chế độ theo điện áp pin, theo phần trăm pin.[5] Khi giới hạn cài trên thiết bị điều khiển khác giới hạn BMS yêu cầu, bộ điều khiển dùng giá trị nhỏ hơn.[8]
Vì sao giao thức BMS phải khớp với biến tần
Chế độ Lithium của biến tần hybrid là mã giao thức BMS, tra theo danh sách pin được phê duyệt cho từng model pin.[5] Bộ pin US5000 chỉ chạy an toàn khi giao tiếp với biến tần được thiết lập đúng và biến tần được cài đặt đúng.[25] Nối pin US5000 với biến tần hỏng hoặc không tương thích là việc bị cấm.[25] Khi thiếu kết nối CAN với bộ điều khiển hệ thống, pin có thể tự tắt bất ngờ.[4] Cách kiểm danh sách tương thích được trình bày ở bài pin lưu trữ tương thích.
Cách các module chia việc đo và điều khiển phụ thuộc cấu trúc phần cứng của BMS. Mục 6 so sánh các cấu trúc này.
6. Cấu trúc BMS: tập trung, module chủ tớ và phân tán
BMS có ba cấu trúc phần cứng chính là tập trung, module và phân tán.[6] Ba cấu trúc khác nhau ở số khối điều khiển và cách nối các khối đó tới cell.[6]
BMS tập trung
BMS tập trung dùng một khối điều khiển duy nhất, nối với các cell bằng nhiều dây.[6] Cấu trúc tập trung rẻ nhất nhưng khó mở rộng nhất.[6] Trong bộ pin dùng BMS tập trung, điện áp cell được đưa về bộ giám sát bằng các dây đo dài.[13]
BMS module chủ tớ
BMS module chủ tớ (master-slave) là cấu trúc có một bộ điều khiển trung tâm và nhiều bộ điều khiển con phân bố theo module.[6] Module mang chip đầu vào thường được gọi là BMS phụ (BMS-Slave).[13] Các chức năng nâng cao đặt ở một module trung tâm, gọi là BMS chủ.[13] Chip đo giá rẻ đặt sát cell, còn phần xử lý đắt tiền đặt ở khối chủ.[1] Cấu trúc module cần nhiều phần cứng và công lập trình hơn, và đứng giữa hai cấu trúc còn lại về ưu nhược điểm.[6]
BMS phân tán
BMS phân tán là cấu trúc đắt nhất nhưng dễ lắp đặt nhất trong ba loại.[6] Trong cấu trúc phân tán, mỗi cell có một khối điều khiển riêng, nối với nhau bằng một cáp truyền thông.[6] Cấu trúc phân tán cũng cho cách lắp ráp gọn gàng nhất.[6]
| Cấu trúc | Cách bố trí | Chi phí | Mở rộng, lắp đặt |
|---|---|---|---|
| Tập trung | Một khối điều khiển nối nhiều dây tới các cell[6] | Thấp nhất[6] | Khó mở rộng nhất[6] |
| Module chủ tớ | BMS phụ trên từng module, BMS chủ trung tâm[13] | Nhiều phần cứng và công lập trình hơn[6] | Nằm giữa hai loại còn lại[6] |
| Phân tán | Mỗi cell một khối điều khiển, nối bằng một cáp truyền thông[6] | Cao nhất[6] | Dễ lắp đặt nhất[6] |
BMU và BCU trong pin cao áp
Tên gọi khối BMS khác nhau giữa các tiêu chuẩn và các hãng. IEC 62619 đặt tên mục 8.2 là hệ thống quản lý pin, hay khối quản lý pin (battery management unit, BMU).[9] Tiêu chuẩn GB 40165 cũng ghi BMS đôi khi được gọi là BMU.[20] Trong một dòng pin cao áp, khối điều khiển pin (BCU) gồm hai phần là BMU và BMS.[26] BCU đóng rơ le (relay) chỉ sau khi đã thiết lập giao tiếp với biến tần.[26] Khác biệt giữa pin cao áp và pin hạ áp được trình bày ở bài pin lưu trữ điện áp cao và điện áp thấp.
Pin hạ áp ghép song song: module chủ và module phụ

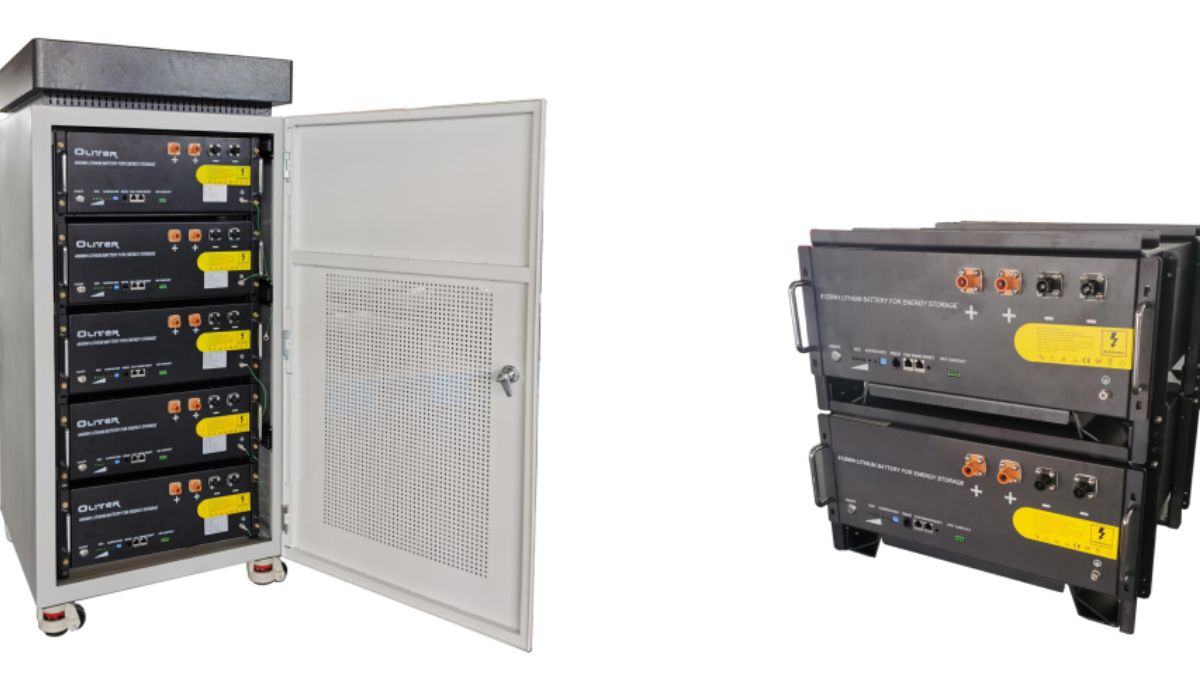

Mỗi module pin hạ áp như Pylontech US5000 tự quản lý trạng thái sạc xả và cân bằng điện áp từng cell.[25] Khi ghép song song, các module trao đổi với nhau qua cổng Link Port 0 và Link Port 1.[25] Module có cổng Link Port 0 để trống là module chủ.[25] Một module chủ đi với tối đa 15 module phụ, tức tối đa 16 module trong một nhóm.[25][17]
Dù cấu trúc nào, BMS vẫn phải đạt cùng một mức an toàn. Mục 7 trình bày các tiêu chuẩn đặt yêu cầu cho BMS.
7. Tiêu chuẩn an toàn cho BMS: IEC 62619, UL 1973 và IEC 60730-1
IEC 62619, UL 1973 và IEC 60730-1 là ba tiêu chuẩn có yêu cầu an toàn chức năng cho BMS, mỗi tiêu chuẩn xét một góc khác nhau.[10] IEC 62619 và UL 1973 xét an toàn hệ pin, còn IEC 60730-1 xét mạch điều khiển và phần mềm.[10][27]
IEC 62619 yêu cầu gì ở BMS
IEC 62619:2022 quy định yêu cầu và phép thử an toàn cho cell và pin lithium dùng trong công nghiệp, gồm cả lưu trữ cố định.[28] Ấn bản 2.0 của IEC 62619 phát hành ngày 24/05/2022.[28] Mục 8 của IEC 62619 xét an toàn hệ pin có tính tới an toàn chức năng, mục 8.2 dành riêng cho BMS.[9] Mục 8 gồm phân tích mối nguy, đánh giá rủi ro và mức toàn vẹn an toàn (SIL).[10] Toàn bộ tiêu chuẩn được giải thích ở bài IEC 62619.
Phép thử BMS trong IEC 62619
IEC 62619:2022 dựa hoàn toàn vào việc thiết bị bảo vệ hoặc BMS tác động để kết thúc phép thử quá sạc.[20] Phép thử kiểm soát quá áp sạc vượt 10% so với giới hạn điện áp sạc trên, ở dòng sạc lớn nhất, và BMS phải dừng sạc.[20] Phép thử kiểm soát quá dòng sạc dùng dòng bằng dòng sạc tối đa cộng 20%; BMS phải phát hiện và kéo dòng về dưới mức tối đa.[20] Phép thử quá nhiệt sạc ở dòng khuyến nghị khi hệ làm mát bị ngắt, và BMS phải dừng sạc.[20] Tiêu chí đạt của các phép thử quá sạc là không nổ và không cháy.[20]
UL 1973 và phân tích an toàn hệ thống
UL 1973 là tiêu chuẩn an toàn cho pin dùng lưu trữ năng lượng cố định như điện mặt trời, điện gió và UPS.[29] UL 1973 đánh giá khả năng hệ pin chịu được các điều kiện lạm dụng mô phỏng.[29] Bản ANSI/CAN/UL 1973:2022 phát hành ngày 25/02/2022 và là ấn bản 3.[29][30] Mục 7.8 của UL 1973 yêu cầu phân tích an toàn gồm nhận diện mối nguy, phân tích rủi ro và đánh giá rủi ro.[30] Phân tích phải xét độ tin cậy của linh kiện giám sát và sự cố đơn trong mạch bảo vệ.[30]
Thiết bị bảo vệ chủ động trong UL 1973
UL 1973 xếp BMS, mạch bán dẫn và phần mềm điều khiển vào nhóm thiết bị bảo vệ chủ động.[30] Mục 7.9 không cho dựa vào thiết bị bảo vệ chủ động cho an toàn tới hạn.[30] Ngoại lệ là thiết bị đáp ứng một trong các yêu cầu (a) đến (c) của mục này.[30] Tiêu chuẩn an toàn chức năng IEC 61508 là một lựa chọn trong danh sách đó.[10] Trên một chứng nhận UL 1973 bản 2018 của pin lưu trữ, mạch bán dẫn và phần mềm bảo vệ chính được đánh giá theo UL 60730-1.[31]
IEC 60730-1 lớp B cho phần mềm BMS
IEC 60730-1 là tiêu chuẩn cho mạch điều khiển điện tự động, gồm cả an toàn chức năng của mạch điều khiển.[32] Ấn bản 6.0 của IEC 60730-1 phát hành ngày 19/09/2022.[32] Phụ lục H chia chức năng điều khiển thành lớp A, B, C; lớp B là chức năng nhằm ngăn thiết bị vận hành không an toàn.[27][10] Với lớp B, phần mềm phải phát hiện được lỗi ở thanh ghi CPU, bộ đếm chương trình, xung nhịp, bộ nhớ và truyền thông.[27] Tùy lớp điều khiển, cách kiểm là tự kiểm định kỳ hoặc kiểm chức năng.[10] Thay đổi phần mềm BMS có thể phải thử nghiệm lại.[31] Yêu cầu lớp B được giải thích ở bài IEC 60730-1.
TCVN 14499-5-2:2025 tại Việt Nam
TCVN 14499-5-2:2025 tương ứng IEC 62933-5-2:2020, quy định an toàn cho hệ thống lưu trữ điện năng điện hóa nối lưới.[11] Mục 7.11 yêu cầu BMS giám sát mọi thông số an toàn liên quan của pin và báo các thông số đó cho hệ thống điều khiển.[11] TCVN 14499-5-2:2025 do Ban kỹ thuật TCVN/TC/E18 biên soạn và Bộ Khoa học và Công nghệ công bố.[11]
Phân tích an toàn trong các tiêu chuẩn trên xét cả lúc BMS tác động lẫn lúc BMS hỏng.[10][30] Mục 8 trình bày hệ quả thực tế ở công trình.
8. Khi BMS ngắt bảo vệ hoặc mất giao tiếp, điều gì xảy ra?
Khi BMS ngắt bảo vệ, pin dừng sạc, dừng xả hoặc tách khỏi mạch.[1][20] Khi BMS mất giao tiếp, biến tần có thể dừng và báo lỗi.[5][8] Phân tích an toàn xác định các chức năng an toàn dựa vào BMS, bắt đầu từ câu hỏi BMS hỏng sẽ ra sao.[10]
BMS dừng sạc, dừng xả hoặc mở contactor
Trong phép thử IEC 62619, BMS dừng sạc khi quá áp hoặc quá nhiệt, và kéo dòng xuống khi quá dòng sạc.[20] Cầu chì nhiệt mở contactor khi nhiệt độ vượt ngưỡng.[1] Khi nghi tải ngắn mạch, BMS ngắt bộ pin.[1] Mạch bảo vệ dự phòng nên có ở những chỗ làm được.[1]
Biến tần dừng khi mất giao tiếp BMS
Trên biến tần hybrid có cài đặt BMS_Err_Stop, khi cài đặt này bật, mất giao tiếp với BMS làm biến tần dừng và báo lỗi F58.[5] Ở một dòng pin cao áp, nếu mất giao tiếp với biến tần vì bất kỳ lý do nào, pin tự tắt trong vòng 30 phút.[26]
Giới hạn dòng xả về 0
Giới hạn dòng xả (DCL) bằng 0 nghĩa là pin không cho phép xả.[8] Ở chế độ chạy độc lập, biến tần của hệ có bộ điều khiển trung tâm tắt khi dòng xả tối đa bằng 0.[8] Biến tần tự chạy lại khi điện lưới trở lại hoặc khi BMS nâng giới hạn.[8]
Bảo vệ tạm thời và bảo vệ vĩnh viễn
Bảo vệ của pin chia thành loại tự hết sau khi xử lý và loại cần sửa chữa, ví dụ ở pin Pylontech US5000.[25] Pin US5000 ngừng làm việc khi nhiệt độ trên 60 °C hoặc dưới -10 °C.[25] Khi pin US5000 bảo vệ thấp áp, cách xử lý là sạc pin tới khi đèn đỏ tắt.[25] Bảo vệ vĩnh viễn của US5000 tác động khi một cell trên 4,2 V, dưới 1,5 V hoặc nhiệt độ trên 80 °C.[25] Với bảo vệ vĩnh viễn, module phải tắt và gửi nhà phân phối sửa.[25]
Đèn báo và mã lỗi
Đèn ALM màu đỏ của US5000 nhấp nháy khi có cảnh báo và sáng liên tục khi pin đang bảo vệ.[25] Ở một dòng pin cao áp, mã lỗi EC 112 báo không có giao tiếp với biến tần, và hướng xử lý là kiểm tra đường giao tiếp.[26] Tài liệu dịch vụ của dòng pin này khuyên thay cáp giao tiếp bằng cáp ít nhất CAT5, tốt hơn là CAT7.[26] Biến tần hybrid hiển thị dữ liệu từng module gồm điện áp, dòng, nhiệt độ, SOC và lỗi.[5]
Các ngưỡng và hành vi trên lấy từ datasheet và sách hướng dẫn của hãng. Mục 9 dùng một sản phẩm để chỉ cách đọc hai tài liệu này.
9. Đọc thông tin BMS trên datasheet và kiểm tra khi mua pin tại Việt Nam
Đọc thông tin BMS trên datasheet là tìm các dòng về bảo vệ, giao tiếp, cách ghép module, dải nhiệt độ và chứng nhận.[17] Ví dụ dưới đây đọc BMS Pylontech trên datasheet và sách hướng dẫn của module US5000.[17][25]
Bước 1: tìm dòng BMS và chứng nhận
Datasheet US5000 ghi bảo vệ nhiều lớp từ BMS do hãng tự phát triển.[17] Mục chứng nhận của bản US5000 ghi chung IEC, CE, UN38.3 và UL; bản US5000-B ghi cụ thể IEC 62619, IEC 63056, UN38.3 và UL 1973.[17] IEC 62619 và UL 1973 là hai tiêu chuẩn có yêu cầu riêng cho BMS, như mục 7 đã trình bày.[9][30]
Bước 2: đọc cổng giao tiếp và cách ghép module
US5000 có cổng RS485 và CAN.[17] Một nhóm ghép song song tối đa 16 module ở mức 48 V.[17] Sách hướng dẫn ghi CAN 500 kbps, RS485 9.600 hoặc 115.200 bps, và module chủ là module có Link Port 0 để trống.[25]
Bước 3: đọc giới hạn dòng và nhiệt độ
US5000 có điện áp định mức 48 V, dung lượng định mức 4.800 Wh, dung lượng khả dụng 4.560 Wh.[17] Dòng sạc xả khuyến nghị 50 A, tối đa 100 A.[17] Dòng đỉnh từ 101 A đến 120 A trong 15 phút, từ 121 A đến 200 A trong 15 giây.[17] Datasheet ghi pin sạc được từ 0 °C đến 55 °C, xả được từ -10 °C đến 55 °C.[17] Bảng thông số trong sách hướng dẫn ghi giới hạn trên là 50 °C, nên cần đối chiếu cả hai tài liệu.[25]
| Dòng thông tin BMS | Giá trị in trên tài liệu US5000 |
|---|---|
| Cổng giao tiếp | RS485, CAN[17] |
| Tốc độ truyền | CAN 500 kbps; RS485 9.600 hoặc 115.200 bps[25] |
| Ghép song song | Tối đa 16 module một nhóm, 1 chủ và 15 phụ[17][25] |
| Dòng sạc xả | Khuyến nghị 50 A, tối đa 100 A[17] |
| Nhiệt độ làm việc | Sạc 0 °C đến 55 °C, xả -10 °C đến 55 °C theo datasheet; giới hạn trên 50 °C theo sách hướng dẫn[17][25] |
Bước 4: đọc ngưỡng bảo vệ trong sách hướng dẫn
BMS của US5000 tự quản lý trạng thái sạc xả và cân bằng điện áp từng cell.[25] Ngưỡng bảo vệ vĩnh viễn là cell trên 4,2 V, dưới 1,5 V hoặc nhiệt độ trên 80 °C.[25] Các ngưỡng này nằm trong sách hướng dẫn, không in trên datasheet.[17][25]
Bước 5: tính dung lượng và dòng cho hai module song song
Hai module US5000 ghép song song có dung lượng định mức 2 × 4.800 = 9.600 Wh, dung lượng khả dụng 2 × 4.560 = 9.120 Wh.[17] Giả định dòng chia đều cho hai module, dòng khuyến nghị của hệ là 2 × 50 A = 100 A. Với cùng giả định, dòng tối đa của hệ là 2 × 100 A = 200 A.
Bước 6: so với biến tần hybrid
Biến tần phải dùng đúng giao thức BMS của pin, tra theo danh sách pin được phê duyệt.[5] Ở chế độ Lithium, biến tần hybrid hiển thị dòng sạc và dòng xả do BMS gửi.[5] Khi giới hạn cài trên thiết bị điều khiển khác giới hạn BMS, bộ điều khiển dùng giá trị nhỏ hơn.[8] Hệ US5000 cần cài đặt đúng trên biến tần để chạy an toàn.[25]
Kiểm tra BMS khi mua pin lưu trữ tại Việt Nam
Khi mua pin lưu trữ tại Việt Nam, có bốn điểm về BMS cần đối chiếu với hồ sơ. Thứ nhất, TCVN 14499-5-2:2025 yêu cầu BMS giám sát mọi thông số an toàn của pin và báo cho hệ điều khiển.[11] Thứ hai, mã giao thức BMS của model pin phải có trong danh sách pin được phê duyệt của biến tần.[5] Thứ ba, giao tiếp và cài đặt trên biến tần phải đúng để hệ pin chạy an toàn.[25] Thứ tư, chứng nhận UL 1973 có thể phải thử lại khi phần mềm BMS thay đổi.[31]
10. Câu hỏi thường gặp về hệ thống quản lý pin BMS
Q1BMS (Battery Management System) là gì?
Q2BMS pin (Battery Management System) là gì và có bắt buộc với pin lithium không?
Q3BMS solar (Solar battery management system) là gì?
BMS solar là cách gọi BMS của pin lưu trữ trong hệ điện mặt trời có biến tần hybrid. BMS này gửi giới hạn sạc xả, SOC và mã lỗi cho biến tần qua CAN hoặc RS485.[4][5]
Q4Hệ thống quản lý pin (BMS) có những chức năng nào?
Q5BMS có định vị GPS cho pin không?
Q6BMS có giúp pin bền hơn không?
Q7BMS Huawei trên pin LUNA2000 được ghi thế nào trong trang thông số?
Q8BMS Pylontech giao tiếp với biến tần bằng gì?
Q9BMS có giảm dòng sạc khi trời lạnh không?
BMS giảm dòng sạc khi trời lạnh bằng cách hạ mức công suất sạc cho phép ở nhiệt độ thấp.[24] Ví dụ, BMS Pylontech hạ giới hạn dòng sạc khi thời tiết lạnh, nhưng ngưỡng nhiệt độ và mức giới hạn cụ thể không được công bố.[4] Ở nhiệt độ thấp, nguy cơ mạ lithium khi sạc tăng mạnh.[24]
Q10Mất giao tiếp BMS dẫn tới điều gì?
Q11Cân bằng cell thụ động và chủ động khác nhau ở điểm nào?
Q12BMS ngắt mạch bằng MOSFET hay contactor?
Q13BMS mua riêng có lắp được cho pin lưu trữ không?
11. Việt Nam Solar và danh sách cửa hàng
Việt Nam Solar là công ty cung cấp toàn bộ giải pháp điện mặt trời, phân phối chính hãng hơn 20 thương hiệu thiết bị. Công ty hoạt động từ năm 2018, làm tổng thầu EPC và ESCO cho các dự án điện mặt trời. Đội kỹ thuật tư vấn chọn pin lưu trữ có BMS giao tiếp đúng giao thức với biến tần hybrid trong từng dự án. Khách hàng được khảo sát tận nơi, thiết kế và lắp đặt hoàn chỉnh. Ba chi nhánh tại Hồ Chí Minh, Cần Thơ và Khánh Hòa trưng bày sản phẩm thật và nhận yêu cầu báo giá.
| Chi nhánh | Địa chỉ | Kho | Đường dây nóng |
|---|---|---|---|
| Trụ sở chính Hồ Chí Minh | 188 ĐHT41, Phường Đông Hưng Thuận, Tp. HCM | 2939 QL1A, Phường Đông Hưng Thuận, Tp. HCM | 088.60.60.660 |
| Chi nhánh Cần Thơ | 41D Mậu Thân, Phường Cái Khế, Tp. Cần Thơ | Khu vực Tràng Thọ A, Phường Trung Nhứt, Tp. Cần Thơ | 094.42.44.424 |
| Chi nhánh Khánh Hòa | Thôn Đông Dinh, Xã Diên Khánh, Tỉnh Khánh Hòa | Thôn Đông Dinh, Xã Diên Khánh, Tỉnh Khánh Hòa | 081.60.60.660 |
Thông tin chi nhánh lấy theo danh sách cửa hàng của Việt Nam Solar.[34]
Tài liệu tham khảo từ nguồn quốc tế
- 1Plett, G. L. (2015). ECE5720 Battery Management and Control, Chapter 1, Battery-Management-System Requirements, lecture notes. University of Colorado Colorado Springs.
- 2Leber, J. (2019). Battery Management Systems, Crucial ESS Consideration, DOE Energy Storage Program presentation. CSA Group, Sandia National Laboratories.
- 3Texas Instruments. (2021). BQ76952 3-Series to 16-Series High Accuracy Battery Monitor and Protector, SLUSE13B. Texas Instruments.
- 4Victron Energy. (n.d.). Pylontech battery compatibility. Victron Energy.
- 5Ningbo Deye Inverter Technology. (2026). SUN-14K, 16K, 18K, 20K-SG05LP3-EU-SM2 user manual. Deye.
- 6Gabbar, H. A., Othman, A. M., & Abdussami, M. R. (2021). Review of Battery Management Systems (BMS) Development and Industrial Standards. Technologies, 9(2), 28. MDPI.
- 7Plett, G. L. (2015). ECE5720 Battery Management and Control, Chapter 5, Cell Balancing, lecture notes. University of Colorado Colorado Springs.
- 8Victron Energy. (n.d.). GX device manual, DVCC, Distributed Voltage and Current Control. Victron Energy.
- 9International Electrotechnical Commission. (2022). IEC 62619 Ed. 2.0, Secondary cells and batteries containing alkaline or other non-acid electrolytes, Safety requirements for secondary lithium cells and batteries, for use in industrial applications, preview. VDE Verlag.
- 10Lueckemeyer, L., & Leber, J. (2022). Functional Safety in Energy Storage, The Battery Show presentation. CSA Group.
- 11Bộ Khoa học và Công nghệ. (2025). TCVN 14499-5-2:2025 (IEC 62933-5-2:2020), Hệ thống lưu trữ điện năng, Phần 5-2, Yêu cầu an toàn đối với hệ thống EES tích hợp lưới điện, hệ thống dựa trên nguyên lý điện hóa. Thư viện Pháp luật.
- 12Darwish, M., Janbey, A., Amreiz, H., Marouchos, C. C., & Ioannou, S. (2021). Review of Battery Management Systems. 2021 International Conference on Electrical, Computer, Communications and Mechatronics Engineering (ICECCME). Brunel University London.
- 13Lelie, M., Braun, T., Knips, M., Nordmann, H., Ringbeck, F., Zappen, H., & Sauer, D. U. (2018). Battery Management System Hardware Concepts, An Overview. Applied Sciences, 8(4), 534. MDPI.
- 14Battery University. (2023). BU-304, Why are Protection Circuits Needed?. Cadex Electronics.
- 15Battery University. (2022). BU-304a, Safety Concerns with Li-ion. Cadex Electronics.
- 16Battery University. (2021). BU-908, Battery Management System (BMS). Cadex Electronics.
- 17Pylontech. (n.d.). US5000 datasheet, PY21US05-1. Pylon Technologies, bản lưu trên cổng nhà phân phối Segen.
- 18University of Oxford Estates Services. (n.d.). Building Management System. University of Oxford.
- 19Jinasena, A., Spitthoff, L., Wahl, M. S., Lamb, J. J., Shearing, P. R., Strømman, A. H., & Burheim, O. S. (2022). Online Internal Temperature Sensors in Lithium-Ion Batteries, State-of-the-Art and Future Trends. Frontiers in Chemical Engineering, 4. Frontiers.
- 20Hildebrand, S., Eddarir, A., & Lebedeva, N. (2024). Overview of battery safety tests in standards for stationary battery energy storage systems, JRC135870, EUR 31823 EN. Joint Research Centre, European Commission.
- 21MIT Electric Vehicle Team. (2008). A Guide to Understanding Battery Specifications. Massachusetts Institute of Technology.
- 22Battery University. (2021). BU-803a, Cell Matching and Balancing. Cadex Electronics.
- 23Wiles, J. (2001). Photovoltaic Power Systems and the National Electrical Code, Suggested Practices, SAND2001-0674. Sandia National Laboratories.
- 24Tomaszewska, A., Chu, Z., Feng, X., O'Kane, S., Liu, X., Chen, J., Ji, C., Endler, E., Li, R., Liu, L., Li, Y., Zheng, S., Vetterlein, S., Gao, M., Du, J., Parkes, M., Ouyang, M., Marinescu, M., Offer, G., & Wu, B. (2019). Lithium-ion battery fast charging, A review. eTransportation, 1, 100011. Imperial College London.
- 25Pylontech. (n.d.). US5000 Operation Manual, PM0MUS500255, SD21US501001. Pylon Technologies, bản lưu trên cuencasolar.es.
- 26BYD Battery-Box. (2025). Battery-Box Premium HVS and HVM Service Guideline and Checklist for BCU-V2.0, V1.1. BYD.
- 27Campbell, D. (2007). Meeting IEC 60730 Class B Compliance with the MC9S08AW60, AN3257 Rev. 1. Freescale Semiconductor, NXP.
- 28International Electrotechnical Commission. (2022). IEC 62619:2022, Safety requirements for secondary lithium cells and batteries, for use in industrial applications. IEC Webstore.
- 29UL Standards and Engagement. (2022). ANSI/CAN/UL 1973:2022, Batteries for Use in Stationary and Motive Auxiliary Power Applications. ANSI Webstore.
- 30Intertek. (2023). Standard Update Notice, UL 1973, ANSI/CAN/UL 1973:2022 Ed. 3. Intertek.
- 31CSA Group. (2022). Certificate of Compliance 80089793, SolaX T-BAT H battery pack, ANSI/CAN/UL-1973:2018. SolaX Power.
- 32International Electrotechnical Commission. (2022). IEC 60730-1:2022 Ed. 6.0, Automatic electrical controls, Part 1, General requirements. IEC Webstore.
- 33Huawei Digital Power. (n.d.). LUNA2000-5/10/15-S0 Specs. Huawei Smart PV.
- 34Việt Nam Solar. (n.d.). Danh sách cửa hàng và hệ thống chi nhánh. Công ty TNHH Việt Nam Solar.
Bài viết do đội ngũ 50 kỹ sư của Công ty TNHH Việt Nam Solar biên soạn và kiểm duyệt. Công ty hoạt động liên tục trong lĩnh vực điện mặt trời từ năm 2018, đã khảo sát, thiết kế và thi công hàng nghìn công trình trên cả nước, đồng thời là nhà phân phối chính hãng hơn 20 thương hiệu biến tần, tấm pin và pin lưu trữ. Mọi kỹ sư tham gia biên soạn đều nắm chứng chỉ hành nghề về điện và xây dựng do cơ quan quản lý Nhà nước cấp.
Việt Nam Solar hoạt động với đầy đủ tư cách pháp nhân, gồm Giấy phép hoạt động điện lực số 175/GP-SCT do Sở Công Thương cấp, Giấy phép năng lực hoạt động xây dựng HCM-00076550 công bố trên cổng thông tin Bộ Xây dựng, cùng nhãn hiệu độc quyền số 604703 do Cục Sở hữu trí tuệ cấp văn bằng bảo hộ. Công ty duy trì ba chứng nhận hệ thống quản lý còn hiệu lực gồm ISO 9001:2015, ISO 14001:2018 và ISO 45001:2018, trạng thái hiệu lực xác minh trên IAF CertSearch.
Mọi số liệu kỹ thuật, thông tin pháp lý và mốc thời gian nêu trong bài đều được đối chiếu với hồ sơ chính hãng của nhà sản xuất và văn bản pháp luật hiện hành trước khi xuất bản, để nội dung công bố có thể kiểm chứng độc lập.
