1. HiOne-8T-G3 là gì? Inverter Hybrid 3 Pha Hoymiles Đồng Bộ 8kW
HiOne-8T-G3 là inverter hybrid ba pha của Hoymiles, có công suất AC đầu ra định mức 8.000 W, 3 bộ MPPT (dò điểm công suất cực đại) và tối đa 3 chuỗi tấm pin.[1]
Trong nhánh ba pha của dòng HiOne T-G3, HiOne-8T-G3 là mã có công suất nhỏ nhất, dùng cho hệ điện mặt trời ba pha có pin lưu trữ.[1] Khối inverter ghép cùng các mô-đun pin lưu trữ thành một hệ thống dạng tháp, lắp treo tường hoặc đặt sàn.[1] Số mô-đun pin thay đổi theo dung lượng lưu trữ cần dùng.[1] Dàn tấm pin và cụm pin lithium-ion đều kết nối ở phía DC của inverter.[1] Điện từ tấm pin được đưa vào inverter, còn cụm pin sẽ sạc hoặc xả tùy theo chế độ vận hành.[1] Phía xoay chiều kết nối với lưới điện ba pha 380/400 V theo cấu hình 3L/N/PE.[1] Ngoài ngõ hòa lưới, máy còn có ngõ off-grid để cấp điện cho tải khi hệ vận hành tách lưới.[1]
Phía hòa lưới cho công suất định mức 8.000 W và dòng ra tối đa 13,3 A
8.000 W
Dòng AC đầu ra tối đa của phía hòa lưới là 13,3 A, còn công suất tác dụng định mức là 8.000 W.[1] Công suất biểu kiến tối đa khi hòa lưới của inverter hybrid ba pha này là 8.800 VA.[1] Tần số lưới 50/60 Hz, hệ số công suất danh định lớn hơn 0,99 và dải điều chỉnh trải từ 0,8 sớm tới 0,8 trễ.[1] Méo dạng dòng điện THDi ở công suất định mức dưới 3%.[1]
Ba bộ MPPT nhận tối đa ba chuỗi tấm pin, công suất PV khuyến nghị 16.000 W
3 MPPT
Phía PV có ba MPPT, nhận tối đa ba chuỗi với tổng công suất tấm pin khuyến nghị 16.000 W.[1] Mỗi MPPT của biến tần năng lượng mặt trời này chịu dòng đầu vào tối đa 20 A và dòng ngắn mạch tối đa 30 A.[1] Điện áp một chiều đầu vào tối đa là 1.000 V, điện áp PV định mức 720 V và điện áp khởi động 170 V.[1] Dải điện áp làm việc của MPPT trải từ 150 V tới 950 V.[1]
Cổng pin làm việc trong dải 720 V tới 950 V với pin lithium-ion
720 V tới 950 V
Dải điện áp làm việc của cổng pin trải từ 720 V tới 950 V, với loại pin là lithium-ion.[1] Cụm pin ghép cùng inverter hybrid 8 kW 3 pha này là HiOne-6B-G3 hoặc HiOne-8B-G3, số lượng từ 1 tới 8 mô-đun.[1] Datasheet kèm ghi chú tối đa bốn mô-đun được xếp chồng trong một tháp pin.[1]
Ngõ off-grid đạt 12.000 VA trong 10 giây khi có gateway của Hoymiles
12.000 VA trong 10 giây
Ngõ off-grid của inverter hybrid ba pha này cho công suất biểu kiến tối đa 12.000 VA, kèm điều kiện inverter được kết nối với gateway của Hoymiles.[1] Giá trị đó được tính trong 10 giây, không phải công suất phát liên tục.[1]
2. Điểm nổi bật của Inverter Hybrid 3 Pha Hoymiles Đồng Bộ HiOne-8T-G3
Điểm nổi bật của HiOne-8T-G3 gồm tỷ lệ DC/AC tối đa 200%, khả năng off-grid peak output tới 150% được hãng công bố, ba MPPT làm việc riêng, cấu trúc tháp ghép inverter với các mô-đun pin lưu trữ, và vỏ máy đạt IP66 tản nhiệt bằng đối lưu tự nhiên.[1]
Nhóm tính năng của inverter hybrid 3 pha HiOne-8T-G3 xoay quanh ba việc: khai thác dàn tấm pin, quản lý cụm pin lưu trữ và cấp điện cho nhóm tải được chọn khi lưới mất điện.[1]
Tỷ lệ DC/AC của hệ được phép lên tới 200%
tỷ lệ DC/AC 200%
Công suất khuyến nghị tối đa của dàn pin mặt trời bằng hai lần công suất AC định mức của inverter, tức tỷ lệ DC/AC 200%.[1] Với HiOne-8T-G3, mức này tương ứng 16.000 Wp tấm pin cho inverter 8.000 W.[1] Cấu hình dàn PV vẫn phải nằm trong giới hạn điện áp và dòng đầu vào của từng MPPT.[1]
Trang sản phẩm công bố off-grid peak output tới 150% cho dòng máy
mức đỉnh 150%
Trang sản phẩm công bố khả năng off-grid peak output tới 150%.[1] Với HiOne-8T-G3, datasheet ghi công suất biểu kiến off-grid tối đa 12.000 VA trong 10 giây khi inverter kết nối với gateway.[1] Ngõ này cấp điện cho nhóm tải được chọn khi lưới mất điện.[1]
Ba MPPT hoạt động độc lập, mỗi MPPT quản lý một chuỗi PV riêng
3 MPPT độc lập
Mỗi MPPT dò điểm công suất cực đại riêng cho chuỗi đấu vào nó.[1]
Thân máy đạt cấp bảo vệ IP66
Vỏ inverter đạt cấp bảo vệ IP66.[1] Máy có thể lắp treo tường hoặc đặt sàn theo cấu hình lắp đặt phù hợp.[1] HiOne-8T-G3 sử dụng cơ chế đối lưu tự nhiên để tản nhiệt cho inverter.[1]

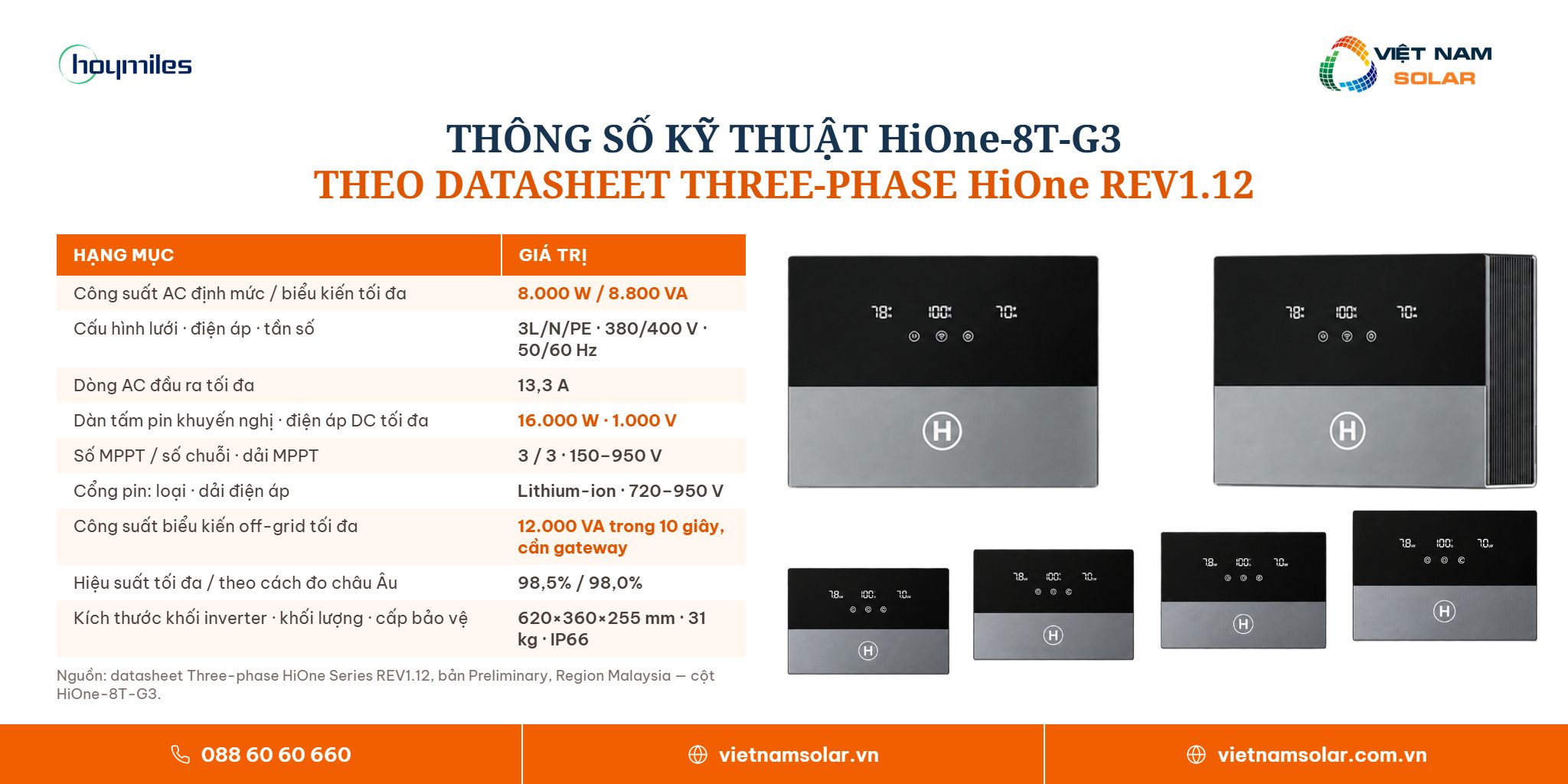

3. Thông số kỹ thuật HiOne-8T-G3 8kW theo datasheet REV1.12
HiOne-8T-G3 có công suất AC định mức 8.000 W và nhận dàn PV khuyến nghị tối đa 16.000 W.[1] Các thông số về MPPT, pin, hiệu suất và điều kiện vận hành được tổng hợp trong bảng dưới đây.
Toàn bộ số liệu kỹ thuật của HiOne-8T-G3 lấy theo datasheet Three-phase HiOne Series bản REV1.12, bản đóng dấu Preliminary và ghi Region: Malaysia.[1] Danh sách chuẩn đấu nối lưới của bản này gồm các chuẩn quốc tế cùng chuẩn của một số thị trường châu Âu và châu Á, Thái Bình Dương, không có chuẩn riêng của Việt Nam.[1]
01
Đầu vào PV
PV INPUT

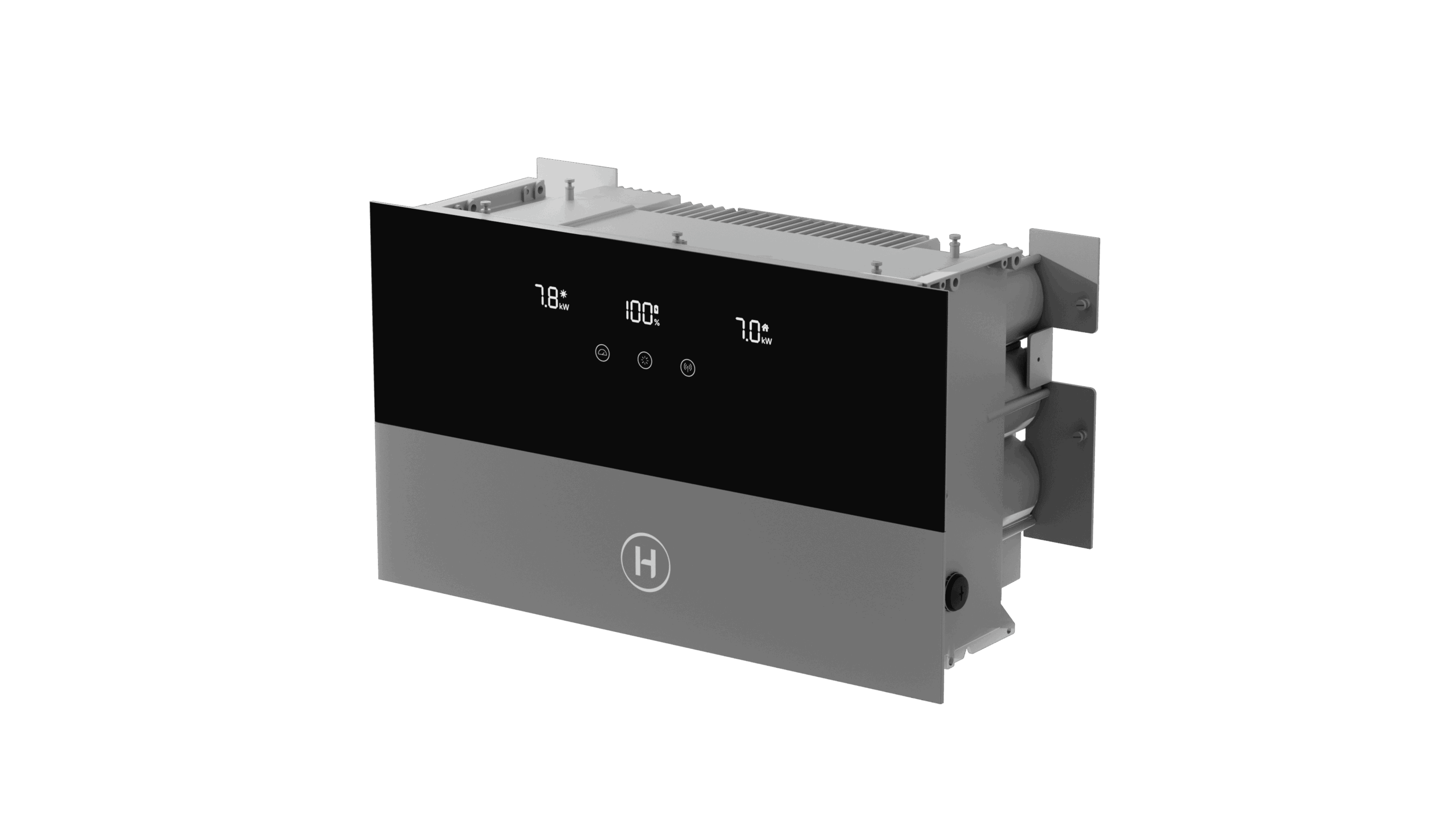

HiOne-8T-G3 có ba MPPT, mỗi MPPT nhận tối đa một chuỗi PV và chịu dòng đầu vào tối đa 20 A.[1] Mức 20 A là giới hạn của từng MPPT, không phải dòng tổng của toàn bộ inverter.[1]
02
Pin lưu trữ
BATTERY
Mô-đun pin tương thích gồm HiOne-6B-G3 và HiOne-8B-G3, cả hai đều thuộc loại pin lithium-ion.[1] Datasheet cho phép tổng số từ một đến tám mô-đun và giới hạn tối đa bốn mô-đun xếp chồng trong một tháp.[1]
03
Đầu ra AC hòa lưới
AC OUTPUT (ON-GRID)
Phía hòa lưới có công suất tác dụng định mức 8.000 W, trong khi công suất biểu kiến tối đa là 8.800 VA.[1] Đây là hai đại lượng khác nhau và cần được phân biệt khi đọc thông số.
04
Đầu ra off-grid
AC OUTPUT (OFF-GRID)
Ngõ off-grid đạt công suất biểu kiến tối đa 12.000 VA trong 10 giây khi inverter kết nối với gateway Hoymiles.[1] Đây là mức chịu tải ngắn hạn, không phải công suất liên tục.[1]
05
Hiệu suất
EFFICIENCY
Hiệu suất tối đa đạt 98,5%, còn hiệu suất theo chuẩn EU đạt 98,0%.[1]
06
Thông số chung
GENERAL
Kích thước 620 x 360 x 255 mm và khối lượng 31 kg chỉ áp dụng cho khối inverter; kích thước toàn hệ còn phụ thuộc số mô-đun pin lắp cùng tháp.[1] Điều kiện nhiệt độ, độ ẩm và độ cao lắp đặt được liệt kê trong bảng phía trên.
Cổng RS485 và Bluetooth có sẵn trên máy, còn Wi-Fi, Ethernet và 4G in ở dạng tùy chọn.[1] Phương án kết nối vì vậy cần được xác nhận cùng cấu hình đặt hàng, chứ không mặc định có đủ trên mọi máy.
08
Bảo vệ
PROTECTION
Các chức năng bảo vệ tích hợp sẵn trải từ chống ngược cực chuỗi PV ở phía đầu vào cho tới chống đảo lưới ở phía đấu nối.[1] Chống sét lan truyền dùng SPD Type II ở cả hai phía.[1]
Danh sách gồm cả tiêu chuẩn quốc tế và các chuẩn hoặc quy định đấu nối của từng thị trường.[1] Việc đáp ứng một chuẩn của châu Âu hoặc một thị trường châu Á Thái Bình Dương không tự động chứng minh điều kiện áp dụng tại Việt Nam. Nhóm chuẩn an toàn và tương thích điện từ nằm riêng, tách khỏi nhóm chuẩn đấu nối lưới.[1]
4. Giá Inverter Hybrid 3 Pha Hoymiles Đồng Bộ 8kW HiOne-8T-G3 và cách nhận báo giá
Giá HiOne-8T-G3 được báo theo từng công trình, dựa trên công suất dàn tấm pin, số mô-đun pin lưu trữ đi kèm, phương án kết nối theo dõi và khối lượng thi công tại chỗ.
Báo giá cho một hệ dùng inverter hybrid 8 kW 3 pha HiOne-8T-G3 gồm phần thiết bị và phần lắp đặt, nên hai công trình dùng cùng công suất inverter vẫn có thể có mức báo giá khác nhau. Phần thiết bị thay đổi theo số mô-đun HiOne-6B-G3 hoặc HiOne-8B-G3 chọn kèm, vì dải cấu hình trải từ 1 tới 8 mô-đun.[1] Phương án truyền thông cũng ảnh hưởng tới danh mục thiết bị đi kèm, do Wi-Fi, Ethernet và 4G thuộc nhóm tùy chọn.[1]
Để nhận báo giá inverter hybrid 3 pha cho một công trình cụ thể, khách hàng chuẩn bị trước công suất dàn tấm pin dự kiến, dung lượng pin mong muốn và danh sách tải cần duy trì khi mất điện. Đội kỹ thuật khảo sát phụ tải, diện tích mái và nhu cầu lưu trữ trước khi lập báo giá. Khách hàng có thể liên hệ hotline 088.60.60.660 để được tư vấn và nhận báo giá.
5. Bảo hành Inverter Hybrid 3 Pha Hoymiles Đồng Bộ HiOne-8T-G3 tại Việt Nam Solar
Datasheet REV1.12 ghi thời hạn bảo hành của HiOne-8T-G3 là 10 năm.[1] Các nội dung về mốc bắt đầu, hồ sơ khiếu nại, phạm vi chi trả và trường hợp loại trừ trong bài được tham chiếu từ Warranty Terms & Conditions dành cho inverter lưu trữ dân dụng tại Đông Nam Á; văn bản này hiện chưa nêu đích danh dòng HiOne.[5]
Chứng thư đang được dùng làm tài liệu tham chiếu là Warranty Terms & Conditions dành cho Residential Storage Inverter Series tại Đông Nam Á.[5] Văn bản chưa nêu đích danh dòng HiOne.[5]
Thời hạn bảo hành của mã 8 kW là 10 năm
10 năm
Thời hạn 10 năm được in ngay trong datasheet REV1.12 của mã 8 kW.[1] Chứng thư bảo hành của Hoymiles vùng Đông Nam Á cũng đặt thời hạn 10 năm cho nhóm inverter lưu trữ dân dụng, với điều kiện máy lắp trong vùng áp dụng và vận hành theo thông số kỹ thuật của sản phẩm.[5]
Chứng thư tính thời hạn từ mốc đến trước trong hai mốc
mốc đến trước
Chứng thư bảo hành của Hoymiles cho lớp inverter lưu trữ dân dụng vùng Đông Nam Á quy định thời hạn được tính từ mốc đến trước trong hai mốc: bốn tháng kể từ ngày Hoymiles xuất hàng, hoặc ngày lắp đặt thực tế.[5] Văn bản cho phép khiếu nại mốc bắt đầu bằng cách gửi hóa đơn hoặc hợp đồng có ngày mua về [email protected].[5]
Hồ sơ khiếu nại theo chứng thư gồm số seri, mã lỗi và hóa đơn mua gốc
phiếu RMA
Bộ hồ sơ mà chứng thư yêu cầu còn có model, mô tả lỗi, thông tin hệ thống, hồ sơ khiếu nại trước đó nếu có và phiếu RMA theo mẫu của Hoymiles.[5] Văn bản hướng dẫn người dùng cuối liên hệ đơn vị lắp đặt trước, còn đơn vị lắp đặt làm việc với Hoymiles Technical Service Center qua [email protected].[5]
Chi phí lắp đặt và chạy thử nằm ngoài phần chứng thư chi trả
thay thế sản phẩm
Chứng thư giới hạn phạm vi chi trả ở việc thay thế sản phẩm, không gồm chi phí lắp đặt và chạy thử, chi phí tháo máy hỏng và lắp máy thay thế, cũng như chi phí xử lý sự cố hệ thống điện của khách hàng.[5] Văn bản quy định phí kiểm tra 100 USD mỗi máy cộng phí vận chuyển và đóng gói khi máy trả về không có lỗi thuộc phạm vi bảo hành.[5]
Máy thay thế nhận phần thời hạn còn lại hoặc sáu tháng theo chứng thư
tối thiểu 6 tháng
Cách tính thời hạn cho máy đã thay dựa trên phần bảo hành còn lại của máy cũ.[5] Còn từ sáu tháng trở lên thì chứng thư chuyển phần đó sang máy thay thế.[5]
Chứng thư xếp bão, sét, lắp sai và sửa chữa trái phép vào nhóm loại trừ
trường hợp loại trừ
Nhóm trường hợp nằm ngoài phạm vi bảo hành theo chứng thư gồm sự kiện bất khả kháng như bão, sét đánh, quá áp, hỏa hoạn, giông và ngập lụt; sử dụng sai hoặc không đúng quy định; lắp đặt, chạy thử, khởi động hay vận hành sai so với tài liệu đi kèm.[5] Danh sách còn có thông gió không đủ, môi trường ăn mòn, hư hỏng khi vận chuyển, tự ý sửa chữa, tự ý tháo và lắp lại, thay đổi hoặc xóa dấu nhận diện gốc, hao mòn ngoại quan không ảnh hưởng chức năng, hư hỏng do lỗi của thiết bị khác trong hệ, sản phẩm mua từ kênh không được ủy quyền, và sự cố do yếu tố môi trường vượt ngoài thông số sản phẩm.[5]
Chứng nhận phân phối và trang tra cứu số seri dùng để xác thực máy chính hãng
xác thực chính hãng
Trước khi làm thủ tục bảo hành, khách hàng đối chiếu tư cách nhà phân phối chính hãng Hoymiles của Việt Nam Solar trên trang chứng nhận công bố công khai.[6] Trang tra cứu chính hãng cho phép kiểm tra thông tin liên quan đến số seri của thiết bị.[7]
Việt Nam Solar tiếp nhận bảo hành HiOne-8T-G3 tại các chi nhánh dưới đây, mỗi điểm đều có nơi tiếp khách và kho hàng.
Văn phòng 188 ĐHT41, P. Đông Hưng Thuận, TP.HCM.
Kho hàng 2939 QL1A, P. Đông Hưng Thuận, TP.HCM.
Đường dây nóng: 088.60.60.660
Showroom 41D Mậu Thân, P. Cái Khế, TP. Cần Thơ.
Tổng kho Khu vực Trạng Thọ A, P. Trung Nhứt, TP. Cần Thơ.
Đường dây nóng: 094.42.44.424
Kho và showroom Thôn Đông Dinh, Xã Diên Khánh, Khánh Hòa.
Đường dây nóng: 081.60.60.660
6. Tài liệu kỹ thuật chính hãng Hoymiles cho HiOne-8T-G3 8kW
Tài liệu kỹ thuật chính hãng cho HiOne-8T-G3 gồm datasheet Three-phase HiOne Series bản REV1.12, trang sản phẩm và chứng thư bảo hành dòng inverter lưu trữ dân dụng.[1][5]
Bộ tài liệu kỹ thuật của HiOne-8T-G3 có phạm vi áp dụng trải trên cả nhánh ba pha HiOne T-G3, không tách riêng từng mã.[1] Vì vậy, khi đọc một câu mô tả chung, giá trị áp cho mã 8 kW vẫn phải tra theo cột của đúng mã trong datasheet REV1.12.[1]
7. Câu hỏi thường gặp về Inverter Hybrid 3 Pha Hoymiles Đồng Bộ HiOne-8T-G3
Các câu hỏi dưới đây tập trung vào MPPT, pin lưu trữ, công suất off-grid, điều kiện vận hành và bảo hành của HiOne-8T-G3.
1Inverter hybrid 3 pha khác inverter hòa lưới thuần ở chỗ nào?
Inverter hòa lưới thuần chuyển điện DC từ dàn PV thành AC để làm việc cùng lưới nhưng không có cổng pin lưu trữ.[1] HiOne-8T-G3 có thêm cổng pin và ngõ off-grid cho tải được lựa chọn.[1]
2HiOne-8T-G3 có mấy bộ MPPT và nhận được mấy chuỗi tấm pin?
Datasheet REV1.12 ghi mã này có 3 bộ MPPT và tối đa 3 chuỗi đầu vào.[1] Các câu mô tả trên trang sản phẩm viết ở cấp dòng HiOne-(8-20)T-G3, nên số bộ MPPT của từng máy vẫn phải đọc theo cột của đúng mã trong datasheet.[1]
3Cổng pin dùng được những loại pin lưu trữ nào?
Cổng pin hỗ trợ pin lithium-ion.[1] Mô-đun tương thích là HiOne-6B-G3 và HiOne-8B-G3, số lượng từ 1 tới 8, với giới hạn không quá bốn mô-đun trên cùng một tháp pin.[1] Số mô-đun cụ thể được chọn theo nhu cầu lưu trữ của từng công trình.
4Ngõ off-grid có đủ cho toàn bộ tải trong nhà không?
Không thể kết luận ngõ off-grid đủ cho toàn bộ tải trong nhà chỉ từ công suất inverter. Datasheet ghi mức tối đa 12.000 VA trong 10 giây khi có gateway.[1] Cấu hình tải thực tế cần được xác định theo thiết kế hệ thống.
5HiOne-8T-G3 phù hợp với công trình nào?
HiOne-8T-G3 có thể được cân nhắc cho công trình dùng điện ba pha khi phụ tải, diện tích mái và nhu cầu lưu trữ phù hợp với cấp công suất 8 kW. Mã này đứng ở đầu nhánh ba pha HiOne T-G3, với công suất tấm pin khuyến nghị tối đa 16.000 W.[1] Việc chọn model cần dựa trên phụ tải thực tế thay vì chỉ dựa vào loại điện ba pha.
6Inverter làm mát bằng cách nào?
HiOne-8T-G3 sử dụng đối lưu tự nhiên để tản nhiệt.[1]
7HiOne-8T-G3 hỗ trợ những phương thức kết nối và giám sát nào?
Cổng truyền thông có sẵn gồm RS485 và Bluetooth, còn Wi-Fi, Ethernet và 4G là tùy chọn.[1] Giao diện hiển thị gồm đèn LED gắn trên thân máy và ứng dụng đi kèm.[1]
8Datasheet REV1.12 có gì cần lưu ý khi đối chiếu?
Bản REV1.12 đóng dấu Preliminary và ghi Region: Malaysia.[1] Danh sách chuẩn đấu nối lưới của bản này không có chuẩn riêng của Việt Nam.[1]
9Bảo hành HiOne-8T-G3 kéo dài bao lâu và tính từ mốc nào?
Datasheet REV1.12 ghi thời hạn bảo hành 10 năm cho HiOne-8T-G3.[1] Với chứng thư bảo hành inverter lưu trữ dân dụng khu vực Đông Nam Á đang được tham chiếu, thời hạn được tính từ mốc đến trước giữa ngày lắp đặt và bốn tháng sau ngày Hoymiles xuất hàng.[5] Tuy nhiên, chứng thư này chưa nêu đích danh dòng HiOne nên điều kiện chính thức cho HiOne cần được xác nhận theo tài liệu bảo hành tương ứng của hãng.
10Mua inverter hybrid Hoymiles chính hãng ở đâu?
Tư cách nhà phân phối Hoymiles của Việt Nam Solar được công bố trên trang chứng nhận.[6] Trước khi nhận hoặc nghiệm thu máy, khách hàng có thể đối chiếu số seri trên trang tra cứu chính hãng.[7]
