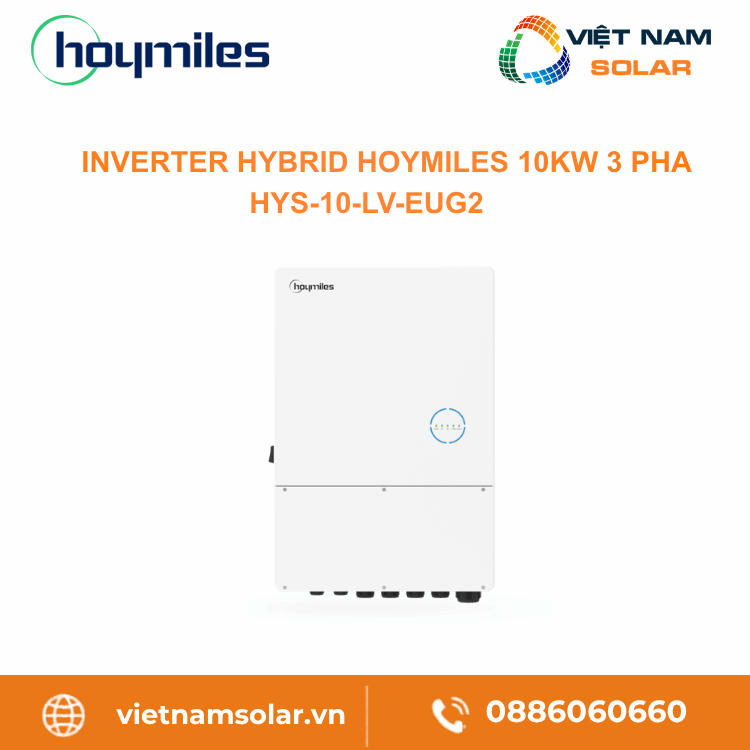

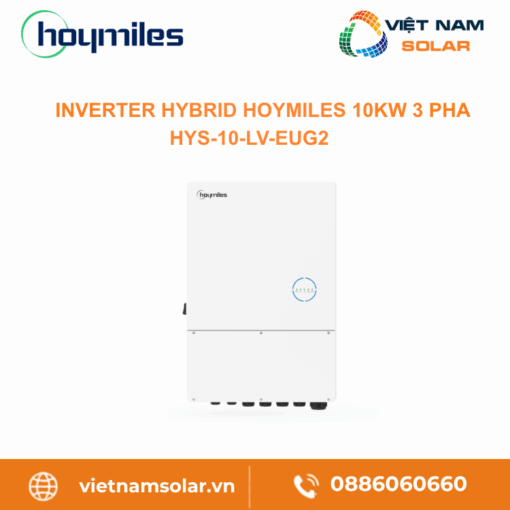

HYS-10-LV-EUG2 – Inverter Hybrid Hoymiles 10kW 3 Pha (Áp Thấp)

📋

TÀI LIỆU KỸ THUẬT HYS-10-LV-EUG2

Xem 8 tài liệu chính hãng dành cho mã sản phẩm HYS-10-LV-EUG2. Bấm vào từng nhóm để xem chi tiết:
⚙ Thông số kỹ thuật ▼ 3 tài liệu
PDF Datasheet, Thông số kỹ thuật HYS-10-LV-EUG2 Tải xuống
PDF Manual / Quick, Hướng dẫn cài đặt nhanh HYS-10-LV-EUG2 Tải xuống
PDF Certifications, Chứng nhận sản phẩm HYS-10-LV-EUG2 Tải xuống
✓ Chứng nhận và bảo hành › 5 tài liệu
WEB Troubleshooting Guide, Tài liệu xử lý lỗi Hoymiles Truy cập
WEB Warranty, Chính sách bảo hành Hoymiles Truy cập
WEB Chứng nhận nhà phân phối Hoymiles Truy cập
WEB Tra cứu số Seri chính hãng Hoymiles Truy cập
WEB Về thương hiệu Hoymiles Truy cập

88 ₫

⚡

Thông số kỹ thuật Hoymiles HYS-10.0LV-EUG2

Hoymiles HYS-10.0LV-EUG2
10kW
(Một pha)
Loại
Hybrid
(Có cổng pin lưu trữ)
Hiệu suất
97.6%
(Châu Âu 97.0%)
IP65
(Chống bụi, chống nước)
Thông tin sản phẩm / Product Information
Model code / Mã sản phẩm HYS-10.0LV-EUG2
Thương hiệu Hoymiles
Inverter Type / Loại inverter Hybrid
Phase / Số pha Single Phase | Low Voltage
Battery / Pin lưu trữ
Battery type / Loại pin Li-ion / Ắc quy chì-axit
Battery voltage range / Dải điện áp pin 40 – 60 V
Max. charge / discharge current / Dòng sạc / xả tối đa 200/200 A
Max. charge / discharge power / Công suất sạc / xả tối đa 10000/10000 W
Charging strategy for Li-ion battery / Chiến lược sạc pin Li-ion Tự thích ứng theo BMS
Charging curve / Đường cong sạc 3 giai đoạn / Cân bằng
External temperature sensor / Cảm biến nhiệt độ ngoài Tùy chọn
Communication / Giao tiếp CAN
PV Input / Đầu vào PV
Recommended max. PV power / Công suất PV khuyến nghị tối đa 13000 W
Max. input voltage / Điện áp đầu vào tối đa 550 V
Rated voltage / Điện áp định mức 360 V
Start-up voltage / Điện áp khởi động 150 V
MPPT voltage range / Dải điện áp MPPT 125 – 500 V
Max. input current / Dòng đầu vào tối đa 32/32 A
Max. short circuit current / Dòng ngắn mạch tối đa 40/40 A
MPPT number / Max. input strings number / Số MPPT / Số string tối đa 2 / 4
AC Input and Output (On-grid) / Đầu vào & đầu ra AC hòa lưới
Rated output power / Công suất đầu ra định mức 10000 W
Max. output apparent power / Công suất biểu kiến đầu ra tối đa 11000 VA
Max. input power / Công suất đầu vào tối đa 23000 W
Grid form / Dạng lưới L/N/PE
Rated AC output voltage / Range / Điện áp đầu ra AC định mức / Dải 220/230, 154 – 276 V
Rated grid frequency / Tần số lưới định mức 50 / 60 Hz
Max. output current / Dòng đầu ra tối đa 47.8 A
Max. input current / Dòng đầu vào tối đa 100 A
Power factor / Hệ số công suất >0.99 (0.8 sớm pha … 0.8 trễ pha)
THDi (@rated output) / Méo hài dòng điện ở công suất định mức < 3%
AC Output (Off-grid) / Đầu ra AC độc lập
Rated output power / Công suất đầu ra định mức 10000 W
Max. output apparent power / Công suất biểu kiến đầu ra tối đa 20000 VA, trong 10 giây
Back-up switch time / Thời gian chuyển mạch dự phòng < 10 ms
Grid form / Dạng lưới L/N/PE
Rated output voltage / Điện áp đầu ra định mức 220 / 230 V
Rated output frequency / Tần số đầu ra định mức 50 / 60 Hz
Max. continuous output current / Dòng đầu ra liên tục tối đa 43.5 A
THDv (@linear load) / Méo hài điện áp với tải tuyến tính < 3%
Efficiency / Hiệu suất
MPPT efficiency / Hiệu suất MPPT 99.9%
Max. efficiency / Hiệu suất tối đa 97.6%
EU efficiency / Hiệu suất EU 97.0%
Max. battery discharge to AC efficiency / Hiệu suất xả pin ra AC tối đa 95.0%
Protection / Bảo vệ
Anti-islanding protection / Bảo vệ chống đảo lưới Tích hợp
PV string input reverse polarity protection / Bảo vệ ngược cực đầu vào PV Tích hợp
Insulation resistor detection / Phát hiện điện trở cách điện Tích hợp
Residual current monitoring unit / Bộ giám sát dòng rò Tích hợp
AC overcurrent protection / Bảo vệ quá dòng AC Tích hợp
AC short circuit protection / Bảo vệ ngắn mạch AC Tích hợp
AC overvoltage and undervoltage protection / Bảo vệ quá áp và thấp áp AC Tích hợp
Surge protection / Bảo vệ chống sét lan truyền DC Type II / AC Type III
General / Dữ liệu chung
Dimensions (W × H × D) / Kích thước rộng × cao × sâu 502 × 740 × 202 mm
Weight / Trọng lượng 41 kg
Mounting / Cách lắp đặt Treo tường
Operating temperature / Nhiệt độ hoạt động -25 ~ +65°C (trên 45°C giảm tải)
Relative humidity / Độ ẩm tương đối 0 – 95%, không ngưng tụ
Cooling / Phương thức làm mát Làm mát thông minh
Topology (Solar / Battery) / Cấu trúc cách ly Không biến áp / Cách ly cao tần
Altitude / Độ cao hoạt động ≤ 2000 m
Protection degree / Cấp bảo vệ IP65
Noise / Độ ồn < 40 dB
User interface / Giao diện người dùng LED & App
Digital input / output / Ngõ vào / ra số 1 × DI, 2 × DO
Max. parallel / Số máy ghép song song tối đa 10
Communication / Truyền thông RS485, tùy chọn: Wi-Fi / Ethernet / 4G
Certifications and Standards / Chứng nhận & tiêu chuẩn
Grid connection standard / Tiêu chuẩn kết nối lưới EN 50549, NRS 097-2-1
Safety / EMC standard / Tiêu chuẩn an toàn / EMC IEC 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4
Trung tâm chính sách
Thông tin & chính sách

Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.

Về chúng tôi
01 Giới thiệu công ty Lịch sử hình thành và phát triển. 02 Tầm nhìn & Sứ mệnh Định hướng phát triển bền vững. 03 Chứng chỉ hành nghề Giấy phép, chứng nhận và năng lực. 04 Báo chí viết về VNS Thông tin truyền thông và báo chí. 05 Công trình điện mặt trời Dự án tiêu biểu đã triển khai. 06 Danh sách cửa hàng Hệ thống điểm bán trên toàn quốc. 07 Đăng ký đối tác Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
01 Hướng dẫn mua hàng Quy trình đặt hàng từ A-Z. 02 Chính sách thanh toán Phương thức và điều khoản. 03 Chính sách giao hàng Thời gian và phí vận chuyển. 04 Chính sách đổi trả Điều kiện và quy trình đổi trả. 05 Chính sách bảo hành Thời hạn và điều kiện bảo hành.
Bảo mật & Quy chế
01 Chính sách bảo mật Cam kết bảo mật thông tin. 02 Bảo mật dữ liệu cá nhân Theo NĐ 13/2023/NĐ-CP. 03 Chính sách nội dung Quy định về nội dung website. 04 Quy chế hoạt động website Theo NĐ 52/2013/NĐ-CP.
Danh mục: , Thẻ: , Thương hiệu:
× Đóng
1 / 7
Featured image
Product image
Product image
Product image
Product image
Product image
Product image

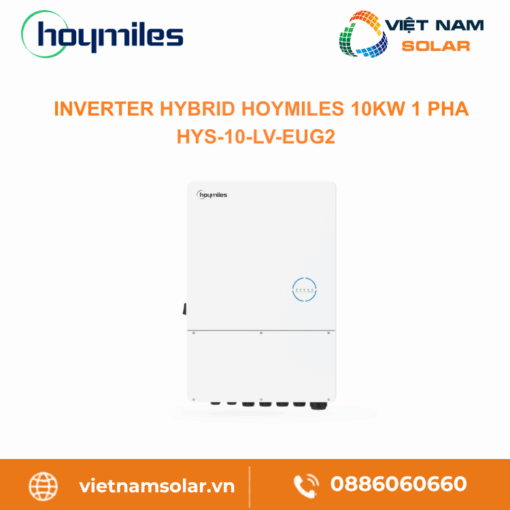

HYS-10-LV-EUG2 - Inverter Hybrid Hoymiles 10kW 1 Pha (Áp Thấp)

Giữa dải HYS-(8-12)LV-EUG2, chiếc HYS-10-LV-EUG2 phát 10000 W trên lưới một pha 220/230 V. [2] Trần biểu kiến ngõ nối lưới đạt 11000 VA với dòng phát tối đa 47,8 A. [2] Dàn tấm khuyến nghị 13000 W chia bốn chuỗi cho hai bộ dò MPPT dòng 32 A. [2]

Cổng pin áp thấp 40 đến 60 V sạc xả tới 200 A, tương đương 10000 W mỗi chiều. [2] Nhánh dự phòng chuyển nguồn dưới 10 ms, giữ 10000 W liên tục và chịu đỉnh 20000 VA trong 10 giây. [2] Máy còn đón inverter hòa lưới một pha có sẵn qua cổng GEN hoặc phía lưới để nâng cấp hệ cũ thành hệ lưu trữ. [3] Ngõ ra khô DO1 lập trình được sáu kiểu điều khiển tải, gồm cả bộ sạc xe điện và bơm nhiệt SG Ready. [3]

Ứng dụng S-Miles Cloud cung cấp tám chế độ vận hành cùng giới hạn xuất lưới đặt từ 0 đến 150%. [3] Vỏ máy IP65 nặng 41 kg chạy êm dưới 40 dB nhờ hệ làm mát thông minh. [2] Cần công suất lớn hơn, hệ ghép song song tối đa 10 máy kể cả khi khác bậc công suất. [2][3] Thiết bị phân phối qua Việt Nam Solar áp dụng chế độ bảo hành 5 năm. [4]

CÔNG SUẤT AC10 kWMột pha 220/230 V
PV KHUYẾN NGHỊ13000 W2 MPPT, DC/AC 130%
DỰ PHÒNG ĐỈNH20000 VA10 giây, chuyển dưới 10 ms
BẢO HÀNH5 nămTheo chính sách Hoymiles
📖 Mục lục bài viết · 14 phần▾
  1. 1Những tính năng chính của HYS-10-LV-EUG2 10kW
  2. 2Thông số kỹ thuật chi tiết HYS-10-LV-EUG2
  3. 3Tính năng an toàn của HYS-10-LV-EUG2

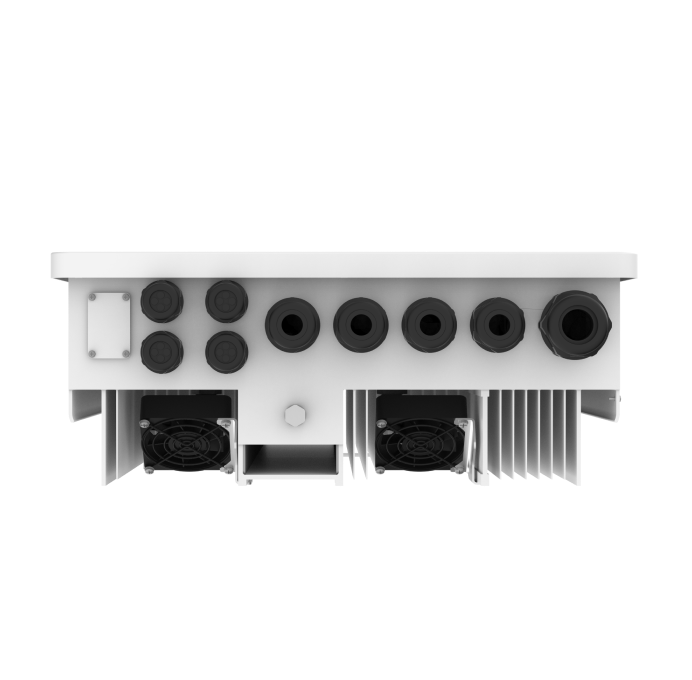

  4. 4Cấu tạo và cổng kết nối HYS-10-LV-EUG2
  5. 5Tài liệu kỹ thuật của HYS-10-LV-EUG2
  6. 6Hướng dẫn lắp đặt HYS-10-LV-EUG2
  7. 7Vận hành HYS-10-LV-EUG2 mỗi ngày
  8. 8Xử lý lỗi trên HYS-10-LV-EUG2
  9. 9Chính sách bảo hành 5 năm HYS-10-LV-EUG2
  10. 10Việt Nam Solar phân phối HYS-10-LV-EUG2 chính hãng
  11. 11Đánh giá HYS-10-LV-EUG2 10kW 1 pha
  12. 12Đọc đúng thông số HYS-10-LV-EUG2
  13. 13Giải đáp thắc mắc về HYS-10-LV-EUG2
  14. 14Báo giá HYS-10-LV-EUG2 10kW 1 pha

1. Những tính năng chính của inverter hybrid Hoymiles HYS-10-LV-EUG2 10kW Tính năng

Điểm khiến HYS-10-LV-EUG2 khác biệt là khả năng đứng giữa nhiều kịch bản dùng điện. [1] Hệ lắp mới nhận trọn 10000 W nối lưới cùng nhánh dự phòng 20000 VA đỉnh. [2] Hệ đã có inverter hòa lưới thì thêm máy này là thành hệ lưu trữ mà không bỏ thiết bị cũ. [3]

Cổng GEN chấp nhận inverter PV cũ hoặc máy phát dầu tùy cách cấu hình trên ứng dụng. [3] Kênh điều khiển tải sáu chế độ lo được bộ sạc xe điện lẫn bơm nhiệt chuẩn SG Ready. [3] Pin áp thấp sạc xả 200 A tương đương trọn công suất máy mỗi chiều. [2] Cả hệ theo dõi tập trung trên S-Miles Cloud với tám chế độ vận hành. [2][3]

Bậc giữa 10 kW

Cân bằng giá và công suất

Công suất nối lưới định mức 10000 W. [2] Trần biểu kiến ngõ phát 11000 VA. [2] Dòng phát tối đa 47,8 A. [2] Điện áp làm việc 220/230 V một pha. [2]

Dàn tấm 13000 W

Hai bộ dò dòng 32 A

Mức khuyến nghị tối đa 13000 W. [2] Tỷ lệ DC trên AC đạt 130%. [2] Mỗi bộ dò nhận dòng 32 A. [2] Dải MPPT từ 125 đến 500 V. [2]

Pin sạc xả 200 A

Trọn công suất mỗi chiều

Dòng sạc và xả cùng đạt 200 A. [2] Công suất sạc xả 10000 W mỗi chiều. [2] Dải áp pin 40 đến 60 V. [2] BMS bắt tay tự động qua CAN. [2]

Nâng cấp hệ cũ

Ghép inverter hòa lưới sẵn có

Tương thích mọi inverter hòa lưới một pha. [3] Đấu qua cổng GEN hoặc phía lưới. [3] Vào GEN thì công suất phải nhỏ hơn định mức máy. [3] Giữ nguyên thiết bị cũ, thêm được lưu trữ. [3]

Dự phòng 20000 VA

Gấp đôi định mức trong 10 giây

Công suất liên tục ngoài lưới 10000 W. [2] Đỉnh 20000 VA giữ 10 giây. [2] Chuyển nguồn dưới 10 ms. [2] Kiểu UPS trên ứng dụng chuyển mượt hơn nữa. [3]

Điều khiển tải thông minh

Sáu chế độ trên ngõ DO1

Bật tắt tay, hẹn giờ hoặc theo điện dư PV. [3] Bảo vệ tải dự phòng theo mức pin. [3] Điều phối bộ sạc xe điện theo dòng tổng. [3] Chạy bơm nhiệt SG Ready tối đa bốn khung giờ. [3]

Một máy nhiều kịch bảnLắp mới hay nâng cấp hệ cũ đều dùng được. [3] Chọn sơ đồ đấu nối theo tư vấn kỹ sư. [7]
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

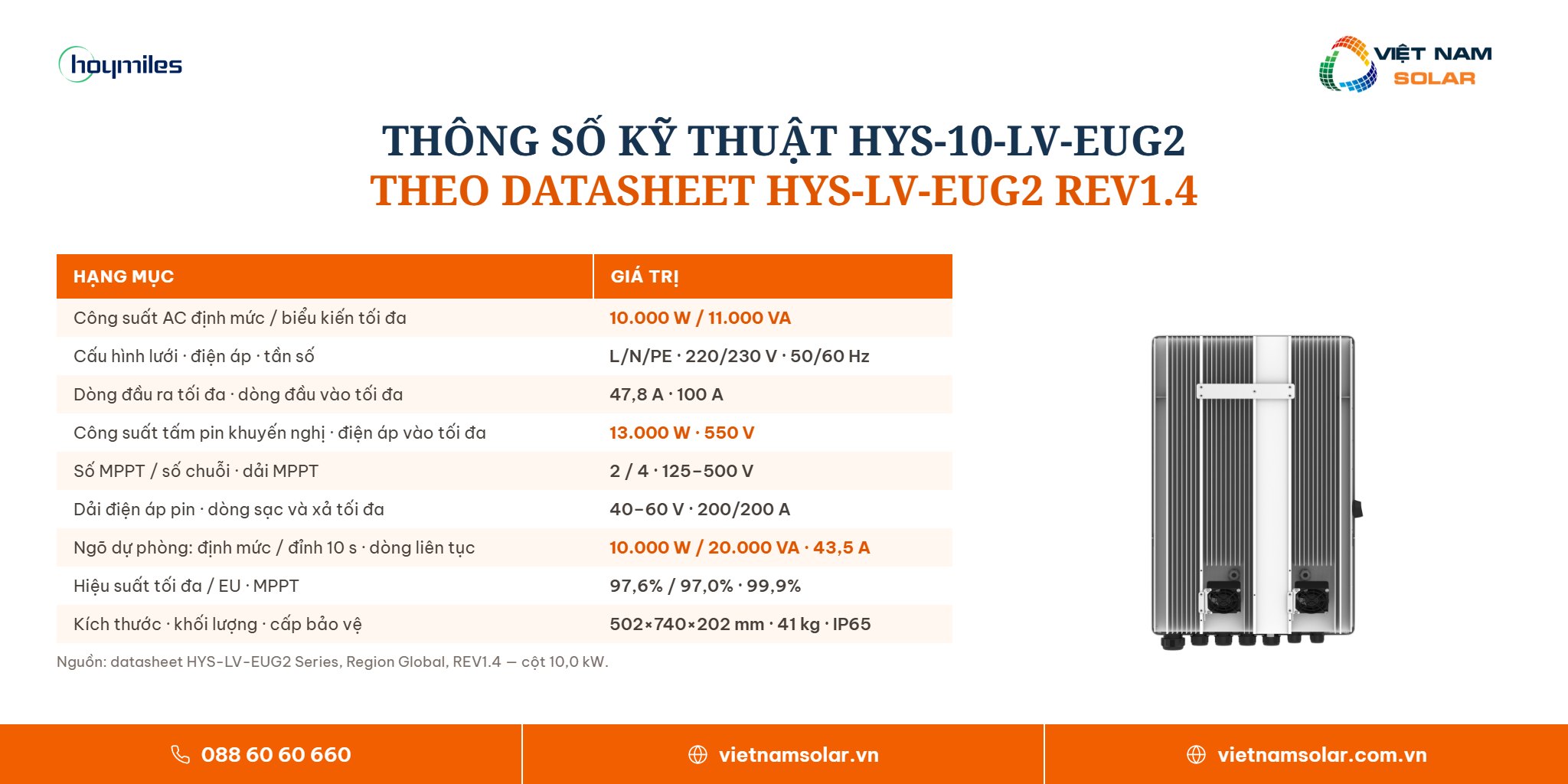

2. Thông số kỹ thuật chi tiết inverter hybrid Hoymiles HYS-10-LV-EUG2 Thông số

Số liệu phần này lấy nguyên trạng từ cột HYS-10-LV-EUG2 của datasheet Global REV1.4. [2] Ngõ pin làm việc dải 40 đến 60 V, dòng sạc xả 200 A và công suất 10000 W mỗi chiều. [2] Ngõ PV nhận dàn tấm khuyến nghị 13000 W qua hai bộ dò dải 125 đến 500 V. [2]

Ngõ nối lưới phát 10000 W, trần biểu kiến 11000 VA, dòng tối đa 47,8 A. [2] Ngõ dự phòng giữ 10000 W liên tục với dòng 43,5 A và đỉnh 20000 VA trong 10 giây. [2] Hiệu suất tối đa 97,6%, trọng số châu Âu 97,0%, xả pin ra AC 95,0%. [2] Máy phân phối qua Việt Nam Solar áp dụng chế độ bảo hành 5 năm. [4]

⚡
Thông số kỹ thuật Hoymiles HYS-10-LV-EUG2
Hoymiles HYS-10-LV-EUG2 · Biến tần hybrid một pha 10 kW
Công suất AC
10kW[2]
(Một pha)
Loại
Hybrid[2]
(Có cổng pin lưu trữ)
Hiệu suất
97.6%[2]
(Châu Âu 97.0%)
IP
IP65[2]
(Chống bụi, chống nước)
Thông tin sản phẩm / Product Information
Model code / Mã sản phẩmHYS-10-LV-EUG2[2]
Thương hiệuHoymiles[2]
Inverter Type / Loại inverterHybrid[2]
Phase / Số phaSingle Phase | Low Voltage[2]
Battery / Pin lưu trữ
Battery type / Loại pinLi-ion / Ắc quy chì-axit (sắp hỗ trợ)[2]
Battery voltage range / Dải điện áp pin40 - 60 V[2]
Max. charge / discharge current / Dòng sạc / xả tối đa200/200 A[2]
Max. charge / discharge power / Công suất sạc / xả tối đa10000/10000 W[2]
Charging strategy for Li-ion battery / Chiến lược sạc pin Li-ionTự thích ứng theo BMS[2]
Charging curve / Đường cong sạc3 giai đoạn / Cân bằng[2]
External temperature sensor / Cảm biến nhiệt độ ngoàiTùy chọn[2]
Communication / Giao tiếpCAN[2]
PV Input / Đầu vào PV
Recommended max. PV power / Công suất PV khuyến nghị tối đa13000 W[2]
Max. input voltage / Điện áp đầu vào tối đa550 V[2]
Rated voltage / Điện áp định mức360 V[2]
Start-up voltage / Điện áp khởi động150 V[2]
MPPT voltage range / Dải điện áp MPPT125 - 500 V[2]
Max. input current / Dòng đầu vào tối đa32/32 A[2]
Max. short circuit current / Dòng ngắn mạch tối đa40/40 A[2]
MPPT number / Max. input strings number / Số MPPT / Số string tối đa2 / 4[2]
AC Input and Output (On-grid) / Đầu vào & đầu ra AC hòa lưới
Rated output power / Công suất đầu ra định mức10000 W[2]
Max. output apparent power / Công suất biểu kiến đầu ra tối đa11000 VA[2]
Max. input power / Công suất AC nhận vào tối đa23000 W[2]
Grid form / Dạng lướiL/N/PE[2]
Rated AC output voltage / Range / Điện áp đầu ra AC định mức / Dải220/230, 154 - 276 V[2]
Rated grid frequency / Tần số lưới định mức50 / 60 Hz[2]
Max. output current / Dòng đầu ra tối đa47.8 A[2]
Max. input current / Dòng AC nhận vào tối đa100 A[2]
Power factor / Hệ số công suất>0.99 (0.8 sớm pha ... 0.8 trễ pha)[2]
THDi (@rated output) / Méo hài dòng điện ở công suất định mức< 3%[2]
AC Output (Off-grid) / Đầu ra AC dự phòng
Rated output power / Công suất đầu ra định mức10000 W[2]
Max. output apparent power / Công suất biểu kiến đầu ra tối đa20000 VA, trong 10 giây[2]
Back-up switch time / Thời gian chuyển mạch dự phòng< 10 ms[2]
Grid form / Dạng lướiL/N/PE[2]
Rated output voltage / Điện áp đầu ra định mức220 / 230 V[2]
Rated output frequency / Tần số đầu ra định mức50 / 60 Hz[2]
Max. continuous output current / Dòng đầu ra liên tục tối đa43.5 A[2]
THDv (@linear load) / Méo hài điện áp với tải tuyến tính< 3%[2]
Efficiency / Hiệu suất
MPPT efficiency / Hiệu suất MPPT99.9%[2]
Max. efficiency / Hiệu suất tối đa97.6%[2]
EU efficiency / Hiệu suất EU97.0%[2]
Max. battery discharge to AC efficiency / Hiệu suất xả pin ra AC tối đa95.0%[2]
Protection / Bảo vệ
Anti-islanding protection / Bảo vệ chống đảo lướiTích hợp[2]
PV string input reverse polarity protection / Bảo vệ ngược cực đầu vào PVTích hợp[2]
Insulation resistor detection / Phát hiện điện trở cách điệnTích hợp[2]
Residual current monitoring unit / Bộ giám sát dòng ròTích hợp[2]
AC overcurrent protection / Bảo vệ quá dòng ACTích hợp[2]
AC short circuit protection / Bảo vệ ngắn mạch ACTích hợp[2]
AC overvoltage and undervoltage protection / Bảo vệ quá áp và thấp áp ACTích hợp[2]
Surge protection / Bảo vệ chống sét lan truyềnDC Type II / AC Type III[2]
General / Dữ liệu chung
Dimensions (W × H × D) / Kích thước rộng × cao × sâu502 × 740 × 202 mm[2]
Weight / Trọng lượng41 kg[2]
Mounting / Cách lắp đặtTreo tường[2]
Operating temperature / Nhiệt độ hoạt động-25 ~ +65°C (trên 45°C giảm tải)[2]
Relative humidity / Độ ẩm tương đối0 - 95%, không ngưng tụ[2]
Cooling / Phương thức làm mátLàm mát thông minh[2]
Topology (Solar / Battery) / Cấu trúc cách lyKhông biến áp / Cách ly cao tần[2]
Altitude / Độ cao hoạt động≤ 2000 m[2]
Protection degree / Cấp bảo vệIP65[2]
Noise / Độ ồn< 40 dB[2]
User interface / Giao diện người dùngLED & App[2]
Digital input / output / Ngõ vào / ra số1 × DI, 2 × DO[2]
Max. parallel / Số máy ghép song song tối đa10[2]
Communication / Truyền thôngRS485, Wi-Fi / Ethernet / 4G (tùy chọn)[2]
Certifications and Standards / Chứng nhận & tiêu chuẩn
Grid connection standard / Tiêu chuẩn kết nối lướiEN 50549, NRS 097-2-1[2]
Safety / EMC standard / Tiêu chuẩn an toàn / EMCIEC 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4[2]
Số công bố là mức trầnGiá trị bảng mô tả giới hạn tối đa. [2] Vận hành bền lấy mức liên tục làm chuẩn. [7]
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

3. Tính năng an toàn của inverter Hoymiles HYS-10-LV-EUG2 An toàn

Hệ thống bảo vệ của HYS-10-LV-EUG2 được datasheet liệt kê thành bảy hạng mục tích hợp. [2] Nhóm kiểm tra gồm phát hiện điện trở cách điện và chặn chuỗi PV đấu ngược cực. [2] Nhóm giám sát gồm dòng rò, quá dòng, ngắn mạch cùng quá áp thấp áp phía AC. [2]

Chống phát điện cô lập ngắt kết nối lưới ngay khi lưới sự cố để bảo vệ thợ điện. [2] Tầng chống sét lan truyền dùng Type II cho DC và Type III cho AC. [2] Sổ tay bổ sung quy tắc chờ 5 phút sau khi ngắt nguồn vì tụ còn trữ điện áp nguy hiểm. [3] Khung chuẩn gồm IEC 62109-1, IEC 62109-2 và bộ IEC EN 61000-6-1 tới 6-4. [2]

Bảy lớp tích hợp

Danh mục theo datasheet

Chống đảo lưới nằm sẵn trong máy. [2] Ngược cực PV bị phát hiện tức thì. [2] Điện trở cách điện đo mỗi lần chạy. [2] Dòng rò giám sát bằng khối riêng. [2]

Ngưỡng điện AC

Ba phép bảo vệ đầu ra

Quá dòng AC có mạch cắt nhanh. [2] Ngắn mạch AC được cô lập ngay. [2] Quá áp thấp áp so với dải 154 đến 276 V. [2] Máy tự nối lại khi lưới ổn định trở lại. [8]

Sét lan truyền

Hai cấp cho hai phía

Phía DC dùng chống sét Type II. [2] Phía AC dùng chống sét Type III. [2] Giảm rủi ro hư hỏng do xung quá áp. [2] Nên phối hợp thêm cắt sét ở tủ điện. [7]

Sơ đồ cấm đấu

Bốn lỗi bố trí phải tránh

Một pin không nối chung nhiều máy. [3] Một đồng hồ không dùng cho nhiều máy. [3] Một dàn PV không chia cho nhiều máy. [3] Cổng EPS không đấu thẳng vào lưới. [3]

Chuẩn quốc tế

Cơ sở cho hồ sơ đấu nối

Kết nối lưới theo EN 50549 và NRS 097-2-1. [2] An toàn thiết bị theo IEC 62109-1 và 62109-2. [2] Tương thích điện từ theo IEC EN 61000-6-1 tới 6-4. [2] Chuẩn rõ ràng giúp thủ tục nhanh hơn. [1]

Quy tắc thao tác

An toàn cho người làm việc

Chờ 5 phút sau ngắt nguồn mới chạm vào máy. [3] Bề mặt vận hành có thể vượt 60°C. [3] Không tháo lắp khi máy đang chạy. [3] Việc đấu nối thuộc về thợ được đào tạo. [3]

Bảo vệ trong máy chưa đủCầu chì DC và aptomat ngoài là bắt buộc. [3] Tiếp địa toàn hệ theo tiêu chuẩn. [7]
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

4. Cấu tạo và cổng kết nối inverter hybrid Hoymiles HYS-10-LV-EUG2 Cấu tạo

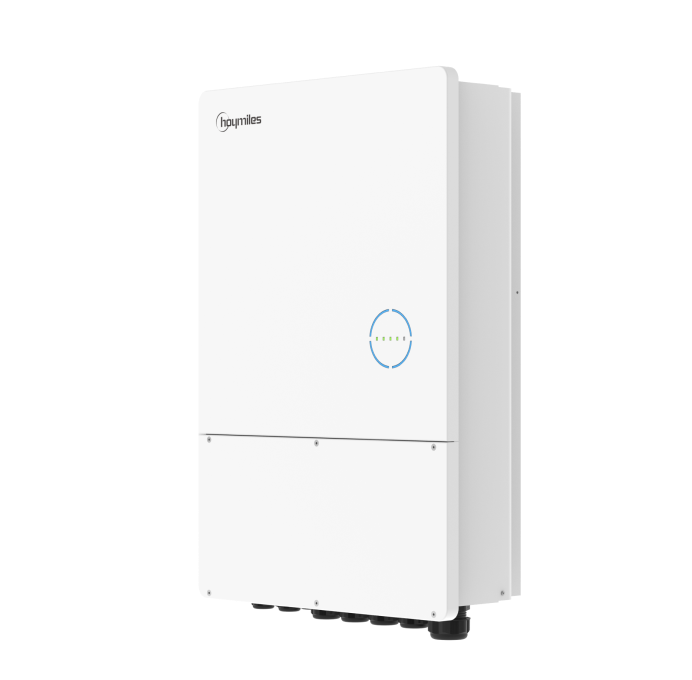

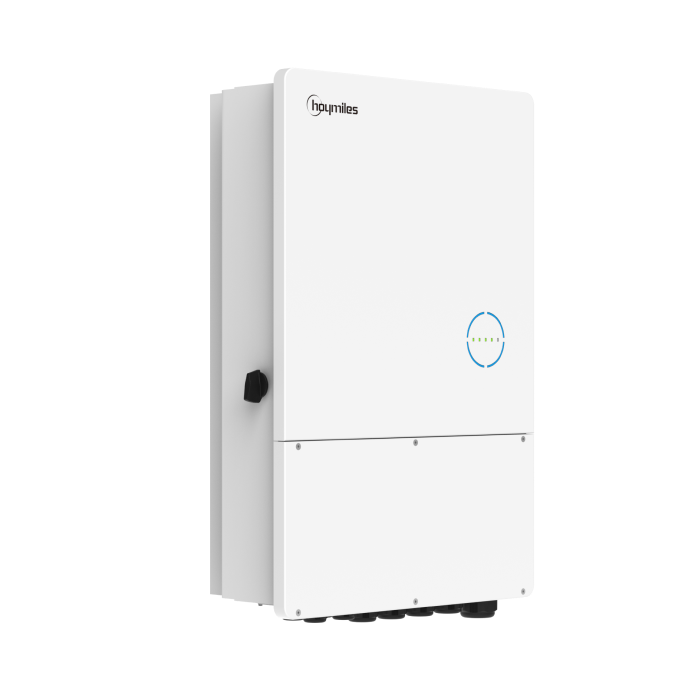

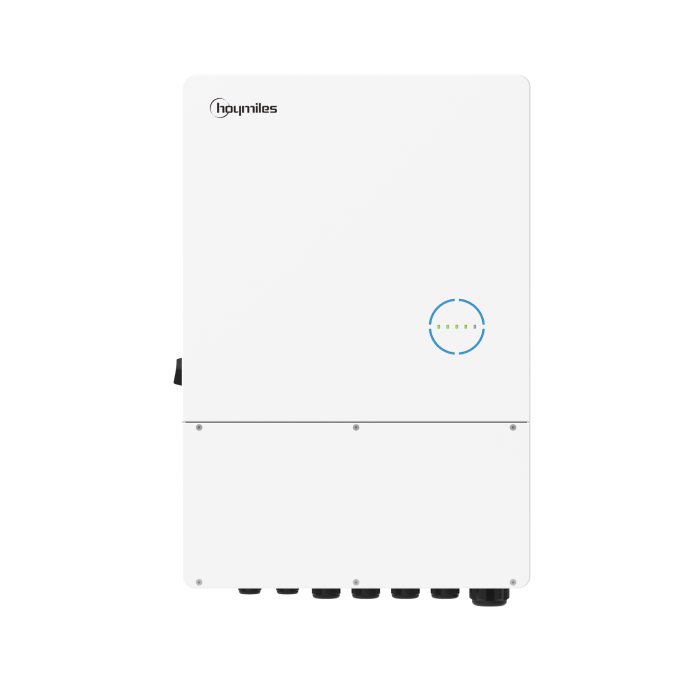

Thân máy HYS-10-LV-EUG2 kích thước 502 x 740 x 202 mm, nặng 41 kg, treo tường bằng giá kèm theo. [2] Kiến trúc chuyển đổi gồm mạch không biến áp phía PV và cách ly cao tần phía pin. [2] Mặt dưới máy xếp lần lượt cầu dao DC, bốn cực PV, cặp cực pin, thanh tiếp địa và ba ngả AC. [3]

Cổng GRID nối lưới, cổng EPS nuôi tải dự phòng, cổng GEN đón máy phát hoặc inverter PV cũ. [3] Cụm tín hiệu gồm hai kênh đồng hồ 485, kênh BMS, cổng ghép song song, DI, DO1, DO2 và EPO. [3] Cổng DTS tiếp nhận bộ phát dữ liệu Wi-Fi, sau này thêm bản Ethernet và 4G. [2][3] Mặt trước hiển thị năm đèn LED cùng vòng đèn bốn mức dung lượng pin. [3]

Tầng công suất

Hai kiểu cách ly một thân máy

Mạch PV không dùng biến áp. [2] Mạch pin cách ly tần số cao. [2] Hiệu suất đỉnh chạm 97,6%. [2] Trọng số châu Âu đạt 97,0%. [2]

Cụm MPPT

Bốn chuỗi hai bộ dò

Tối đa bốn chuỗi vào hai bộ dò. [2] Dòng 32 A mỗi đường, ngắn mạch 40 A. [2] Điện áp vào tối đa 550 V. [2] Hiệu suất dò 99,9%. [2]

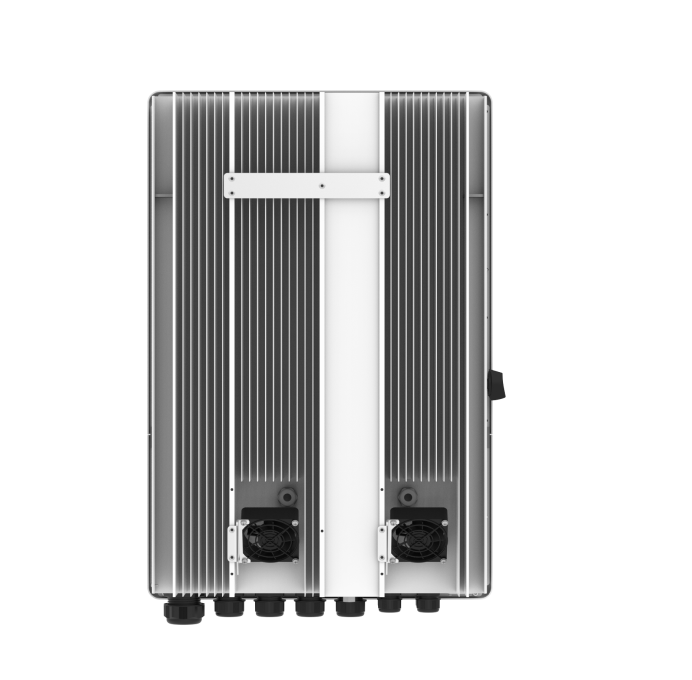

Vỏ và tản nhiệt

IP65 với quạt điều tốc

Vỏ đạt chuẩn IP65 chống bụi nước. [2] Làm mát thông minh theo nhiệt độ. [2] Độ ồn giữ dưới 40 dB. [2] Thân 502 x 740 x 202 mm nặng 41 kg. [2]

Hàng cổng động lực

Nhìn từ trái sang phải

Cầu dao DC rồi tới bốn cực PV. [3] Cặp cực pin dùng bu lông lục giác. [3] Thanh tiếp địa nằm cạnh ba ngả AC. [3] GRID, GEN và EPS tách cổng riêng. [3]

Hàng cổng tín hiệu

COM1 và COM2

Hai kênh đồng hồ 485 độc lập. [3] Kênh BMS gồm CAN và cảm biến nhiệt. [3] DI, DO2 phục vụ contactor bypass ngoài. [3] EPO đấu nút dừng khẩn khi cần. [3]

Giám sát hai lớp

Tại chỗ và từ xa

Năm đèn LED kèm vòng báo mức pin. [3] Bộ DTS Wi-Fi gắn cổng chuyên dụng. [3] Bản Ethernet và 4G theo lộ trình hãng. [2] Dữ liệu tập trung trên S-Miles Cloud. [2]

Sơ đồ cổng nằm trong sổ tayChương 2 và 3 sổ tay REV1.3 vẽ chi tiết. [3] Xem trước khi soạn vật tư đấu nối. [3]
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

5. Tài liệu kỹ thuật của inverter Hoymiles HYS-10-LV-EUG2 Tài liệu

Bộ tài liệu HYS-10-LV-EUG2 gồm hai tệp chính hãng và bốn trang tra cứu trực tuyến. [2][3][8] Datasheet Global REV1.4 dài hai trang liệt kê thông số cả ba bậc trong dải. [2] Sổ tay Global REV1.3 dài 57 trang hướng dẫn lắp đặt, cấu hình ứng dụng và tra lỗi. [3]

Hai tệp đều tải được từ trang tài liệu chính thức của Hoymiles. [2][3] Chứng nhận sản phẩm chưa phát hành bản chính thức nên gắn nhãn Đang cập nhật. [1] Trang xử lý lỗi, chính sách bảo hành, chứng nhận nhà phân phối và tra seri truy cập trực tiếp. [8] Cần bản mềm qua email, anh chị nhắn hotline 088.60.60.660. [7]

📋
TÀI LIỆU KỸ THUẬT HYS-10-LV-EUG2
Xem 8 tài liệu chính hãng dành cho mã sản phẩm HYS-10-LV-EUG2.
⚙ Thông số kỹ thuật ▼ 3 tài liệu
PDF Datasheet, Thông số kỹ thuật HYS-10-LV-EUG2 Tải xuống
PDF User Manual, Hướng dẫn sử dụng và lắp đặt HYS-10-LV-EUG2 Tải xuống
PDF Certifications, Chứng nhận sản phẩm HYS-10-LV-EUG2Đang cập nhật
✓ Chứng nhận và bảo hành ▼ 5 tài liệu
WEB Troubleshooting Guide, Tài liệu xử lý lỗi Hoymiles Truy cập
WEB Warranty, Chính sách bảo hành Hoymiles Truy cập
WEB Chứng nhận nhà phân phối Hoymiles Truy cập
WEB Tra cứu số Seri chính hãng Hoymiles Truy cập
WEB Về thương hiệu HoymilesĐang cập nhật
Một bộ tài liệu cho ba bậcDatasheet và sổ tay chung cho cả dải. [2][3] Tra đúng cột HYS-10-LV-EUG2. [2]
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

6. Hướng dẫn lắp đặt inverter hybrid Hoymiles HYS-10-LV-EUG2 Lắp đặt

Sổ tay REV1.3 dành riêng một chương cho việc lắp đặt HYS-10-LV-EUG2 đúng chuẩn. [3] Vị trí đặt máy cần mái che, tường chịu lực, tư thế thẳng đứng hoặc ngửa tối đa 15 độ. [3] Môi trường lắp lý tưởng nằm trong khoảng -25 đến 45°C để tránh giảm tải. [3]

Bậc 10 kW dùng dây pin 70 đến 95 mm2, dây lưới 25 đến 35 mm2, hai ngả EPS GEN 10 đến 16 mm2. [3] Thiết bị đóng cắt gồm cầu chì DC 250 A 60 V, aptomat AC 63 A và aptomat tổng 125 A. [3] Giá treo cần sáu lỗ khoan sâu tối thiểu 60 mm, cực pin siết 2,6 N.m, thanh tiếp địa siết 3 N.m. [3] Trình tự đóng điện là pin, aptomat AC rồi mới xoay cầu dao DC sang ON và soát đèn. [3]

Vị trí đạt chuẩn

Bốn tiêu chí một lúc

Tường chịu lực cho khối máy 41 kg. [2] Có mái che tránh mưa nắng trực tiếp. [3] Thẳng đứng hoặc ngửa tối đa 15 độ. [3] Cao ngang tầm mắt để dễ thao tác. [3]

Bảng dây bậc 10 kW

Tiết diện theo sổ tay

Dây pin dùng 70 đến 95 mm2. [3] Dây lưới 25 đến 35 mm2, PE lưới 16 mm2. [3] EPS và GEN dùng 10 đến 16 mm2. [3] Dây tiếp địa máy 25 mm2. [3]

Đóng cắt bậc 10 kW

Cỡ theo sơ đồ hãng

Cầu chì DC pin 250 A 60 V. [3] Aptomat AC lưới và dự phòng 63 A. [3] Aptomat tổng chọn 125 A. [3] Chống giật 30 mA theo khuyến nghị. [3]

Gắn giá và máy

Sáu điểm bắt vít

Ướm giá, đánh dấu sáu lỗ khoan. [3] Khoan sâu tối thiểu 60 mm rồi đóng tắc kê. [3] Treo máy lên giá đỡ. [3] Siết vít khóa máy lực 1,4 N.m. [3]

Đấu dây động lực

Từ tiếp địa tới AC

Tiếp địa bóc vỏ 12 đến 14 mm đấu trước. [3] Cực pin bóc 20 đến 23 mm, siết 2,6 N.m. [3] Dây lưới bóc 17 đến 18 mm, thanh PE siết 3 N.m. [3] Nắp hộp đấu dây khóa lại bằng T20 lực 1,2 N.m. [3]

Khởi động hệ

Trình tự bốn bước

Bật nguồn pin và aptomat DC pin. [3] Đóng aptomat AC phía lưới. [3] Xoay cầu dao DC sang ON. [3] Soát đèn rồi vào ứng dụng cấu hình. [3]

Thi công là việc của thợĐiện một pha công suất lớn vẫn nguy hiểm. [3] Chỉ đơn vị đủ chứng chỉ được đấu nối. [7]
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

7. Vận hành inverter Hoymiles HYS-10-LV-EUG2 mỗi ngày Vận hành

Ngày vận hành của HYS-10-LV-EUG2 xoay theo thứ tự tải trước, pin giữa, lưới sau cùng. [3] Hai bộ dò MPPT hiệu suất 99,9% liên tục bám điểm phát tối ưu của dàn tấm 13000 W. [2] Điện dư dồn vào pin với dòng nạp tới 200 A trước khi tính đến chuyện phát lưới. [2][3]

Giới hạn xuất lưới đặt từ 0 đến 150% giúp tuân thủ quy định đấu nối tại chỗ. [3] Chế độ kinh tế và theo khung giờ xả pin đúng giờ giá điện cao để tiết kiệm nhất. [3] Mất lưới, nhánh dự phòng tiếp quản dưới 10 ms với dòng liên tục 43,5 A. [2] Kênh điều khiển tải thông minh tự bật tắt bình nóng lạnh, sạc xe hoặc bơm nhiệt theo điện dư. [3]

Buổi sáng

PV vươn lên nhận tải

Chuỗi đạt 150 V là máy bắt đầu dò. [2] Tải trong nhà được ưu tiên cấp trước. [3] Điện dư bắt đầu nạp vào pin. [3] Méo dòng ngõ phát giữ dưới 3%. [2]

Giữa trưa

Điện dư được sắp xếp

Pin nạp với dòng lên tới 200 A. [2] Ngưỡng dừng sạc mặc định 90%. [3] Phần dư còn lại phát lên lưới. [3] Giới hạn xuất lưới theo mức đã cài. [3]

Chiều tối

Pin gánh giờ cao điểm

Chế độ kinh tế xả đúng giờ giá cao. [3] Tám khung giờ tự động theo lịch. [3] Lưới chỉ bù phần thiếu hụt. [3] Mọi phiên đều ghi trên ứng dụng. [3]

Khi mất lưới

EPS tiếp quản tức thời

Chuyển nguồn dưới 10 ms. [2] Giữ 10000 W với dòng 43,5 A. [2] Đỉnh 20000 VA trong 10 giây. [2] Điện áp ra ổn định 220/230 V. [2]

Tải phụ trợ

DO1 làm việc theo kịch bản

Chế độ thông minh bật tải khi PV dư. [3] Sạc xe điện nhường dòng cho aptomat tổng. [3] Bơm nhiệt SG Ready chạy tối đa bốn khung. [3] Ngắt tải phụ khi pin xuống mức bảo vệ. [3]

Cuối tháng

Đối chiếu và tinh chỉnh

So sản lượng với hóa đơn điện. [3] Chỉnh khung giờ theo biểu giá mới. [3] Xem xu hướng pin qua S-Miles Cloud. [2] Số liệu là căn cứ khi cần hỗ trợ. [8]

Chế độ chỉnh trên ứng dụngTám chế độ nằm trong mục điều khiển pin. [3] Đổi lịch sạc xả bất kỳ lúc nào. [3]
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

8. Xử lý lỗi trên inverter hybrid Hoymiles HYS-10-LV-EUG2 Xử lý lỗi

Khi hệ bất thường, năm đèn LED của HYS-10-LV-EUG2 là nơi chẩn đoán nhanh nhất. [3] Đèn RUN nháy hai nhịp báo chế độ bypass, tắt hẳn nghĩa là máy chưa có nguồn nuôi. [3] Đèn PV yếu hoặc tắt thì đo lại điện áp chuỗi so với mốc khởi động 150 V. [2][3]

Đèn COM tách bạch hai kênh: nháy một nhịp mất đồng hồ, nháy hai nhịp mất BMS. [3] Đèn FAULT nháy một, hai, ba nhịp ứng với quá tải dự phòng, lỗi cách điện dòng rò và hồ quang. [3] Ứng dụng liệt kê từng tên lỗi kèm nguyên nhân, ví dụ lệch áp lưới, đảo cực pin hay lỗi rơ le. [3] Ghi model, số seri và hiện tượng rồi gửi kênh xử lý lỗi khi cần hỗ trợ sâu. [8]

Đọc đèn RUN

Bốn trạng thái nguồn

Sáng liền nghĩa là máy đang chạy. [3] Nháy một nhịp là đang khởi động. [3] Nháy hai nhịp là chế độ bypass. [3] Tắt là máy chưa được cấp nguồn. [3]

Đọc đèn PV và AC

Nguồn vào và nguồn ra

PV tắt thì soát áp chuỗi với mốc 150 V. [2][3] PV nháy là công suất còn thấp. [3] AC nháy là đang chạy ngoài lưới. [3] AC tắt kèm mất điện là hệ dừng hẳn. [3]

Đọc đèn COM

Hai kênh giao tiếp

Nháy một nhịp là mất kênh đồng hồ. [3] Nháy hai nhịp là mất kênh BMS. [3] Soát lại giắc mạng và đầu bấm. [3] Sáng liền là hai kênh bình thường. [3]

Đọc đèn FAULT

Ba nhịp ba nhóm lỗi

Một nhịp là quá tải nhánh dự phòng. [3] Hai nhịp là lỗi cách điện hoặc dòng rò. [3] Ba nhịp là cảnh báo hồ quang. [3] Sáng liền thì tra tên lỗi trên ứng dụng. [3]

Tra bảng lỗi

Ứng dụng nói rõ nguyên nhân

Lỗi lưới sẽ tự phục hồi khi lưới ổn. [8] Đảo cực pin phải chỉnh lại đấu nối. [3] Quá nhiệt cần soát thông gió quanh máy. [3] Lỗi rơ le thì khởi động lại và theo dõi. [3]

Khi cần trợ giúp

Chuẩn bị thông tin trước

Chụp màn hình lỗi trên ứng dụng. [8] Ghi model cùng số seri máy. [8] Liên hệ hotline hoặc kênh xử lý lỗi. [8] Không tự mở vỏ trong mọi tình huống. [3]

Đèn chỉ là bước sàng lọcTên lỗi chính xác nằm trên ứng dụng. [3] Nhiều lỗi tự hết khi lưới ổn định. [8]
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

9. Chính sách bảo hành 5 năm inverter Hoymiles HYS-10-LV-EUG2 Bảo hành

Chính sách bảo hành cho HYS-10-LV-EUG2 mua tại Việt Nam Solar có thời hạn 5 năm. [4] Mốc tính bắt đầu theo chứng từ lô hàng và ghi thống nhất trên phiếu bảo hành. [4] Điều kiện duy trì là lắp đặt cùng vận hành đúng sổ tay của hãng. [3][4]

Hồ sơ yêu cầu gồm hóa đơn, phiếu xuất kho, biên bản nghiệm thu và số seri hợp lệ. [4][5] Trang tra cứu seri giúp xác nhận nguồn gốc chính hãng của từng máy trước khi tiếp nhận. [5] Tự can thiệp phần cứng hoặc vận hành ngoài dải công bố làm mất quyền lợi. [3][4] Sau 5 năm, hotline và trang xử lý lỗi vẫn hỗ trợ thiết bị bình thường. [7][8]

Thời hạn 5 năm

Tính từ chứng từ lô hàng

Áp dụng cho máy mua qua Việt Nam Solar. [4] Ngày bắt đầu ghi trên chứng từ. [4] Phiếu bảo hành thống nhất với báo giá. [4] Toàn văn chính sách đăng công khai. [4]

Xác thực nguồn gốc

Số seri là chìa khóa

Mỗi máy một số seri riêng. [5] Tra cứu trực tuyến xác nhận ngay. [5] Đối chiếu seri lúc nhận hàng. [5] Hàng ngoài kênh không có dữ liệu tra. [6]

Bộ hồ sơ chuẩn

Bốn giấy tờ cần giữ

Hóa đơn tài chính bản gốc. [4] Phiếu xuất kho theo lô hàng. [4] Biên bản nghiệm thu công trình. [4] Ảnh hoàn công hệ lắp đặt. [4]

Điều khoản loại trừ

Bốn nhóm mất quyền lợi

Tự ý can thiệp vào phần cứng. [3][4] Chạy ngoài dải thông số công bố. [2][4] Hư hại do thiên tai xét riêng. [4] Lắp đặt sai sổ tay hướng dẫn. [3][4]

Quy trình một cửa

Việt Nam Solar làm đầu mối

Tiếp nhận yêu cầu qua hotline. [7] Phối hợp hãng chẩn đoán từ xa. [7] Cập nhật tiến độ cho khách. [7] Hoàn tất theo điều khoản gốc. [4]

Đồng hành dài lâu

Sau khi hết bảo hành

Kênh kỹ thuật vẫn tiếp nhận hỏi đáp. [7] Trang xử lý lỗi mở suốt vòng đời. [8] Sửa chữa ngoài hạn báo phí trước. [7] Tư vấn phương án thay thế khi cần. [7]

Giữ hồ sơ từ ngày nhận máyChứng từ gốc rút ngắn thời gian xét. [4] Seri khớp hóa đơn là điều kiện đầu. [5]
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

10. Việt Nam Solar phân phối inverter hybrid Hoymiles HYS-10-LV-EUG2 chính hãng Việt Nam Solar

Việt Nam Solar phân phối HYS-10-LV-EUG2 với chứng nhận nhà phân phối Hoymiles công khai. [6] Khách đối chiếu giấy tờ xong sẽ được kỹ sư khảo sát tải, mái và hạ tầng điện hiện có. [7] Hệ đang chạy inverter hòa lưới được đánh giá riêng để chọn sơ đồ nâng cấp phù hợp. [3][7]

Báo giá gửi sau khảo sát, tách rõ thiết bị, dàn tấm, thi công và tùy chọn. [7] Đội thi công có chứng chỉ hành nghề lắp đặt, chạy thử cắt lưới và nghiệm thu cùng chủ nhà. [7] Bàn giao kèm văn bản bảo hành 5 năm, tài khoản giám sát và số seri lưu hồ sơ. [4][5] Ba chi nhánh TP.HCM, Cần Thơ, Khánh Hòa phụ trách giao hàng và kỹ thuật ba miền. [7]

Giấy tờ minh bạch

Xem trước khi đặt hàng

Chứng nhận nhà phân phối Hoymiles công khai. [6] Pháp lý doanh nghiệp đầy đủ. [7] Nguồn hàng kèm giấy tờ từng lô. [6] Đối chiếu thoải mái trước khi ký. [6]

Khảo sát tận nơi

Nhìn hệ cũ lẫn tải mới

Đo tải thật và soát hạ tầng điện. [7] Đánh giá inverter hòa lưới sẵn có nếu muốn ghép. [3][7] Chọn sơ đồ GEN hoặc phía lưới phù hợp. [3] Hẹn lịch qua 088.60.60.660. [7]

Thi công chuẩn hãng

Đội có chứng chỉ hành nghề

Làm theo chương lắp đặt sổ tay REV1.3. [3] Dây và đóng cắt đúng bảng khuyến nghị. [3] Chạy thử cắt lưới trước nghiệm thu. [7] Bàn giao hồ sơ kỹ thuật đầy đủ. [7]

Bàn giao trọn gói

Giấy tờ và tài khoản

Văn bản bảo hành 5 năm. [4] Tài khoản S-Miles Cloud đứng tên chủ nhà. [2][7] Hướng dẫn dùng ứng dụng tại chỗ. [7] Seri máy lưu vào hồ sơ. [5]

Phủ sóng ba miền

Chi nhánh và kho hàng

TP.HCM, Cần Thơ và Khánh Hòa. [7] Hàng sẵn kho giao nhanh. [7] Kỹ thuật vùng hỗ trợ tại chỗ. [7] Danh sách cửa hàng đăng trực tuyến. [7]

Kênh chăm sóc

Liên lạc thuận tiện

Hotline 088.60.60.660 giờ hành chính. [7] Email [email protected] ngoài giờ. [7] Trang xử lý lỗi trực tuyến liên tục. [8] Nhắc lịch bảo trì định kỳ. [7]

Địa chỉ và chi nhánh Việt Nam SolarCông ty TNHH Việt Nam Solar hỗ trợ tư vấn, lắp đặt và bảo hành biến tần hybrid Hoymiles HYS-10-LV-EUG2 trên toàn quốc

Trụ sở chính TP.HCM

Trụ sở chính đặt tại 188 ĐHT41, Phường Đông Hưng Thuận, Quận 12, TP.HCM. [7] Kho hàng khu vực nằm tại 2939 Quốc lộ 1A, Phường Tân Thới Nhất, TP.HCM. [7] Hotline khu vực phía Nam là 088.60.60.660. [7]

Chi nhánh Miền Tây

Showroom Miền Tây đặt tại 41D Mậu Thân, Phường Cái Khế, TP. Cần Thơ. [7] Tổng kho khu vực nằm tại Trạng Thọ A, Phường Trung Nhứt, TP. Cần Thơ. [7] Hotline khu vực Miền Tây là 094.42.44.424. [7]

Chi nhánh Khánh Hòa

Kho và showroom Khánh Hòa đặt tại Thôn Đông Dinh, Xã Diên Khánh, tỉnh Khánh Hòa. [7] Chi nhánh phục vụ khách hàng khu vực Nam Trung Bộ. [7] Hotline khu vực Khánh Hòa là 081.60.60.660. [7]

Hệ cũ cần khảo sát kỹ hơnThông số inverter cũ quyết định sơ đồ ghép. [3] Báo trước model hệ cũ khi đặt lịch. [7]
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

11. Đánh giá inverter Hoymiles HYS-10-LV-EUG2 10kW 1 pha Đánh giá

HYS-10-LV-EUG2 đáng cân nhắc nhất với hai nhóm công trình cụ thể. [1] Nhóm một là hộ một pha tải lớn kèm kế hoạch dùng bơm nhiệt hoặc sạc xe điện. [1][3] Nhóm hai là hộ đã có hệ hòa lưới đang chạy và muốn thêm lưu trữ mà giữ nguyên thiết bị cũ. [3]

Với nhóm hai, cổng GEN cùng đồng hồ thứ hai cho phép ghép inverter cũ vào hệ mới gọn gàng. [3] Lưu ý công suất inverter cũ khi vào cổng GEN phải nhỏ hơn công suất định mức của máy. [3] So với bậc 8 kW, máy cho thêm 2000 W phát và dòng pin cao hơn 40 A. [2] Tải dự kiến còn tăng xa thì nhìn lên bậc 12 kW hoặc phương án ghép song song. [2][3]

Hộ tải lớn một pha

Điểm rơi công suất đẹp

Mức 10000 W phủ tải sinh hoạt rộng rãi. [2] Dòng phát 47,8 A đáp ứng thiết bị nặng. [2] Vẫn dùng lưới 220/230 V quen thuộc. [2] Không tốn chi phí chuyển ba pha. [1]

Hộ có hệ cũ

Nâng cấp không bỏ thiết bị

Ghép được mọi inverter hòa lưới một pha. [3] Sơ đồ GEN ưu tiên khi hay dùng ngoài lưới. [3] Sơ đồ phía lưới cần thêm đồng hồ thứ hai. [3] Hệ cũ tiếp tục sinh điện như trước. [3]

Hộ sắp có xe điện

Điều phối sạc thông minh

Chế độ sạc xe theo dòng tổng của nhà. [3] Bảo vệ aptomat tổng khỏi quá tải. [3] Bơm nhiệt SG Ready cũng nằm trong tầm điều khiển. [3] Tận dụng điện dư PV cho tải phụ. [3]

So hai bậc lân cận

Vị trí giữa dải

Hơn bậc 8 kW đúng 2000 W phát. [2] Dòng pin cao hơn 40 A so với bậc dưới. [2] Kém bậc 12 kW một nấc công suất. [2] Thân máy ba bậc giống nhau 41 kg. [2]

Điểm phải cân nhắc

Giới hạn của thiết bị

Giảm tải khi môi trường vượt 45°C. [2] Cao độ lắp đặt tối đa 2000 m. [2] IP65 vẫn nên có mái che. [3] Kẹp dòng chuẩn theo máy đo tới 100 A. [3]

Chốt phương án

Dựa trên số liệu đo

Bảng tải thật quyết định bậc máy. [7] Tính cả kế hoạch thiết bị vài năm tới. [7] Kỹ sư mô phỏng cấu hình trước khi báo giá. [7] Ghép song song là đường mở rộng về sau. [2][3]

Đừng chọn bậc theo cảm tínhBảng tải đo thật là căn cứ duy nhất. [7] Tính thêm tăng trưởng thiết bị tương lai. [7]
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

12. Đọc đúng thông số inverter hybrid Hoymiles HYS-10-LV-EUG2 Hiểu đúng

Bảng số của HYS-10-LV-EUG2 có mấy điểm cần đọc chậm để khỏi hiểu sai. [2] Số 13000 W là dàn tấm khuyến nghị theo tỷ lệ 130%, còn máy phát tối đa 10000 W. [2] Số 11000 VA là trần biểu kiến ngắn hạn, khác công suất tác dụng định mức. [2]

Đỉnh dự phòng 20000 VA chỉ giữ trong 10 giây, tải liên tục vẫn tính theo 10000 W. [2] Ngõ AC nhận vào chịu 100 A và 23000 W, đừng nhầm với dòng phát 47,8 A. [2] Kẹp dòng kèm máy đo tối đa 100 A, hệ vượt mức này phải đổi loại lớn hơn qua hãng. [3] Địa chỉ đồng hồ phía PV là 001, phía lưới là 002 khi hệ có hai đồng hồ. [3]

13000 W không phải 10000 W

Đầu vào khác đầu ra

Số 13000 W thuộc dàn tấm khuyến nghị. [2] Số 10000 W là công suất máy phát. [2] Biên 130% bù giờ nắng yếu. [2] Đừng cộng gộp hai số khi so máy. [1]

11000 VA đọc thế nào

Trần biểu kiến ngõ lưới

Công suất tác dụng định mức 10000 W. [2] Trần biểu kiến ngắn hạn 11000 VA. [2] Hệ số công suất vượt 0,99. [2] Thiết kế bám số định mức. [7]

20000 VA trong 10 giây

Đỉnh khởi động thiết bị

Đỉnh chỉ tồn tại 10 giây. [2] Chạy liên tục theo 10000 W. [2] Dòng ngoài lưới liên tục 43,5 A. [2] Cộng tải dự phòng theo mức liên tục. [7]

100 A của kẹp dòng

Giới hạn đo của phụ kiện

Kẹp dòng chuẩn đo tối đa 100 A. [3] Hệ vượt mức phải đổi loại qua hãng. [3] Ngõ AC nhận vào cũng chịu 100 A. [2] Dòng phát của máy chỉ 47,8 A. [2]

001 và 002

Địa chỉ hai đồng hồ

Đồng hồ phía PV mang địa chỉ 001. [3] Đồng hồ phía lưới mang địa chỉ 002. [3] Đặt sai địa chỉ gây lỗi giao tiếp. [3] Kẹp dòng luôn hướng mũi tên về lưới. [3]

97,6% ở đâu ra

Ba thước đo hiệu suất

Đỉnh chuyển đổi toàn máy 97,6%. [2] Trọng số châu Âu 97,0%. [2] Xả pin ra AC đạt 95,0%. [2] So thiết bị phải cùng một thước. [1]

Nguồn số liệu của bàiDatasheet REV1.4 và sổ tay REV1.3. [2][3] Không suy diễn ngoài tài liệu gốc. [1]
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

13. Giải đáp thắc mắc về inverter hybrid Hoymiles HYS-10-LV-EUG2 Hỏi đáp

Phần hỏi đáp tổng hợp mười thắc mắc quen thuộc về HYS-10-LV-EUG2. [1] Trọng tâm gồm nâng cấp hệ cũ, dàn tấm, pin 200 A, dự phòng và điều khiển tải. [2][3] Bộ số nền tảng gồm 10000 W nối lưới, 13000 W PV khuyến nghị và 20000 VA đỉnh dự phòng trong 10 giây. [2]

Máy đạt IP65, ồn dưới 40 dB, ghép song song tối đa 10 biến tần trong một hệ. [2] Câu trả lời bám theo datasheet REV1.4 cùng sổ tay REV1.3, không suy diễn thêm. [2][3] Tình huống riêng của công trình anh chị cứ gửi về hotline để kỹ sư giải đáp cặn kẽ. [7]

01Điều kiện nào để ghép HYS-10-LV-EUG2 với hệ hòa lưới đang chạy?
Inverter cũ phải là loại hòa lưới một pha. [3] Đấu vào cổng GEN thì công suất cũ nhỏ hơn định mức máy. [3] Đấu phía lưới thì thêm đồng hồ thứ hai địa chỉ 001. [3]
02Dàn tấm bao nhiêu là vừa cho HYS-10-LV-EUG2?
Khuyến nghị tối đa 13000 W theo tỷ lệ 130%. [2] Chia tối đa bốn chuỗi cho hai bộ dò. [2] Áp chuỗi nằm trong dải dò 125 đến 500 V. [2]
03Pin cho HYS-10-LV-EUG2 chọn theo tiêu chí nào?
Pin lithium áp thấp 40 đến 60 V trong danh sách tương thích. [2][3] Dòng sạc xả của máy đạt 200 A. [2] Dung lượng tính theo số giờ dự phòng mong muốn. [7]
04Khi mất điện lưới thì tải trong nhà ra sao?
Nhánh EPS nhận tải sau thời gian dưới 10 ms. [2] Công suất liên tục 10000 W, đỉnh 20000 VA trong 10 giây. [2] Muốn chuyển mượt hơn thì bật kiểu UPS trên ứng dụng. [3]
05Máy điều khiển được những tải phụ nào?
Ngõ DO1 có sáu chế độ điều khiển tải. [3] Hỗ trợ bộ sạc xe điện theo dòng tổng của nhà. [3] Chạy bơm nhiệt SG Ready tối đa bốn khung giờ. [3]
06Giới hạn xuất lưới cài đặt ra sao?
Tỷ lệ đặt được từ 0 đến 150% công suất định mức. [3] Chức năng dựa trên số đo của đồng hồ kèm máy. [3] Pin đầy thì chức năng chặn xuất lưới về 0 không còn hiệu lực. [3]
07Hiệu suất chuyển đổi của máy đạt bao nhiêu?
Tối đa 97,6% và trọng số châu Âu 97,0%. [2] MPPT bám điểm phát ở mức 99,9%. [2] Chiều xả pin ra AC đạt 95,0%. [2]
08Chỗ lắp máy phải chuẩn bị những gì?
Tường chịu được 41 kg và có mái che. [2][3] Khoan sáu lỗ sâu tối thiểu 60 mm cho giá treo. [3] Nhiệt độ quanh máy nên dưới 45°C để tránh giảm tải. [3]
09Giám sát từ xa hoạt động thế nào?
Bộ DTS Wi-Fi phát sóng riêng để cấu hình lần đầu. [3] Mật khẩu mặc định của sóng DTS là ESS12345. [3] Dữ liệu sau đó đồng bộ về nền tảng S-Miles Cloud. [2][3]
10Bảo hành của máy gồm những quyền lợi gì?
Thời hạn 5 năm khi mua qua Việt Nam Solar. [4] Việt Nam Solar làm đầu mối phối hợp hãng xử lý. [7] Số seri tra cứu trực tuyến để xác thực chính hãng. [5]
Câu hỏi riêng gửi kỹ sưBảng lỗi đầy đủ nằm trong sổ tay. [3] Hotline tiếp nhận trong giờ hành chính. [7]
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

14. Báo giá inverter Hoymiles HYS-10-LV-EUG2 10kW 1 pha Báo giá

Báo giá hệ HYS-10-LV-EUG2 gồm bốn cụm chi phí tách bạch. [7] Cụm thiết bị chứa biến tần 10 kW cùng khối pin chọn theo số giờ dự phòng mong muốn. [2][7] Cụm dàn tấm quy hoạch quanh 13000 W, chia bốn chuỗi theo hai hướng mái. [2]

Cụm thi công gồm dây pin 70 đến 95 mm2, cầu chì DC 250 A, tủ điện, tiếp địa và nhân công. [3][7] Cụm tùy chọn có Wi-Fi, Ethernet, 4G, đồng hồ thứ hai và cảm biến nhiệt cho ắc quy chì. [2][3] Hệ nâng cấp từ hòa lưới cũ được tính riêng phần phối ghép và cấu hình. [3][7] Gửi hóa đơn điện cùng danh sách tải qua 088.60.60.660 để nhận dự toán chi tiết. [7]

Chi phí thiết bị

Biến tần và pin

Biến tần tính theo bậc 10 kW. [7] Pin áp thấp chọn theo giờ dự phòng. [2][7] Dòng 200 A cho phép khối pin lớn. [2] Hạng mục chiếm tỷ trọng cao nhất. [7]

Chi phí dàn tấm

Bám mức 13000 W

Số tấm quy về 13000 W khuyến nghị. [2] Bốn chuỗi chia theo hướng mái. [2] Dải dò rộng dễ xếp chuỗi. [2] Giá tấm biến động theo thời điểm. [7]

Chi phí thi công

Vật tư cùng nhân công

Dây pin 70 đến 95 mm2 giá theo đồng. [3][7] Cầu chì DC 250 A và aptomat 63 A. [3] Tủ điện, tiếp địa làm đúng chuẩn. [7] Địa hình mái quyết định ngày công. [7]

Chi phí tùy chọn

Theo nhu cầu từng nhà

Kênh truyền Ethernet hoặc 4G. [2] Đồng hồ thứ hai cho sơ đồ ghép hệ cũ. [3] Cảm biến nhiệt cho ắc quy chì. [2] Contactor bypass cho sơ đồ song song. [3]

Đọc báo giá đúng

Từng dòng có căn cứ

Hạng mục ghi số lượng và đơn giá. [7] Phiên bản thiết bị rõ ràng. [7] Thời hạn hiệu lực in trên bản chào. [7] So phương án trên cùng cấu hình. [7]

Nhận dự toán nhanh

Gửi trước ba thứ

Hóa đơn điện các tháng gần đây. [7] Danh mục tải cần chạy khi mất điện. [7] Ảnh mái và vị trí lắp dự kiến. [7] Hotline 088.60.60.660 nhận cả ảnh chụp. [7]

Nhận báo giá inverter hybrid Hoymiles HYS-10-LV-EUG2Việt Nam Solar khảo sát cả hệ hiện có lẫn nhu cầu mới trước khi lập dự toán chi tiết cho anh chị [7]
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

Tài liệu tham khảo

  1. 1
    T2Hoymiles Power Electronics. (2026). HYS-LV-EUG2 Single-Phase Hybrid Inverter [Trang sản phẩm và thương hiệu Hoymiles tại Việt Nam Solar]. vietnamsolar.vn
  2. 2
    T1Hoymiles Power Electronics. (2024). HYS-(8-12)LV-EUG2 Single-Phase Hybrid Inverter Datasheet (Global REV1.4, bản tiếng Anh, 2 trang) [Tệp PDF]. hoymiles.com
  3. 3
    T1Hoymiles Power Electronics. (2024). HYS-(8-12)LV-EUG2 Single-Phase Hybrid Inverter User Manual (Global REV1.3, bản tiếng Anh, 57 trang) [Tệp PDF]. hoymiles.com
  4. 4
    T2Công ty TNHH Việt Nam Solar. (2026). Chính sách bảo hành Hoymiles. vietnamsolar.vn
  5. 5
    T2Công ty TNHH Việt Nam Solar. (2026). Tra cứu số seri chính hãng Hoymiles. vietnamsolar.vn
  6. 6
    T3Công ty TNHH Việt Nam Solar. (2026). Chứng nhận nhà phân phối Hoymiles. vietnamsolar.vn
  7. 7
    T3Công ty TNHH Việt Nam Solar. (2026). Danh sách cửa hàng và hotline hỗ trợ Việt Nam Solar. vietnamsolar.vn
  8. 8
    T2Công ty TNHH Việt Nam Solar. (2026). Tài liệu xử lý lỗi và hỗ trợ sau bán hàng Hoymiles. vietnamsolar.vn

Bài viết này được biên soạn và kiểm duyệt bởi đội ngũ 50 kỹ sưCông ty TNHH Việt Nam Solar, đơn vị đã triển khai hàng chục nghìn dự án điện mặt trời khắp Việt Nam kể từ năm 2016, phân phối chính hãng hơn 20 thương hiệu biến tần, tấm pin và pin lưu trữ lithium hàng đầu thế giới. Toàn bộ kỹ sư của công ty đều có chứng chỉ hành nghề về điện và xây dựng được cơ quan Nhà nước cấp.

Việt Nam Solar hoạt động với đầy đủ tư cách pháp nhân và năng lực hành nghề: Giấy phép hoạt động điện lực số 175/GP-SCT do Sở Công Thương cấp, Giấy phép năng lực hoạt động xây dựng HCM-00076550 được công bố trên Cổng thông tin điện tử Bộ Xây dựng, cùng nhãn hiệu độc quyền VN-4-0604703 được Cục Sở hữu trí tuệ Việt Nam cấp văn bằng bảo hộ. Hệ thống quản lý của công ty đạt đồng thời ba chứng nhận quốc tế ISO 9001:2015 (Quản lý chất lượng), ISO 14001:2018 (Quản lý môi trường) và ISO 45001:2018 (An toàn & Sức khỏe nghề nghiệp), xác minh trên IAF CertSearch. Mọi thông tin pháp lý và số liệu trong bài đều được đối chiếu với văn bản pháp luật hiện hành trước khi xuất bản.

MST: 0315209693•Hotline:088.60.60.660•Website:vietnamsolar.vn•LinkedIn
Đánh giá HYS-10-LV-EUG2 - Inverter Hybrid Hoymiles 10kW 3 Pha (Áp Thấp)

0.0/5

★★★★★

0 đánh giá

5
0 đánh giá
4
0 đánh giá
3
0 đánh giá
2
0 đánh giá
1
0 đánh giá
Viết đánh giá

Chưa có đánh giá nào.

Thảo luận
