Jack nối MC4, một trong những công nghệ kết nối quan trọng trong lĩnh vực năng lượng mặt trời. Được phát triển bởi hãng Multi-Contact, jack nối MC4 đã trở thành tiêu chuẩn cho việc kết nối đầu dây trong các hệ thống điện mặt trời trên toàn cầu. Để hiểu rõ hơn về Jack nối MC4, hãy cùng Việt Nam Solar tìm hiểu chi tiết ngay trong bài viết này!

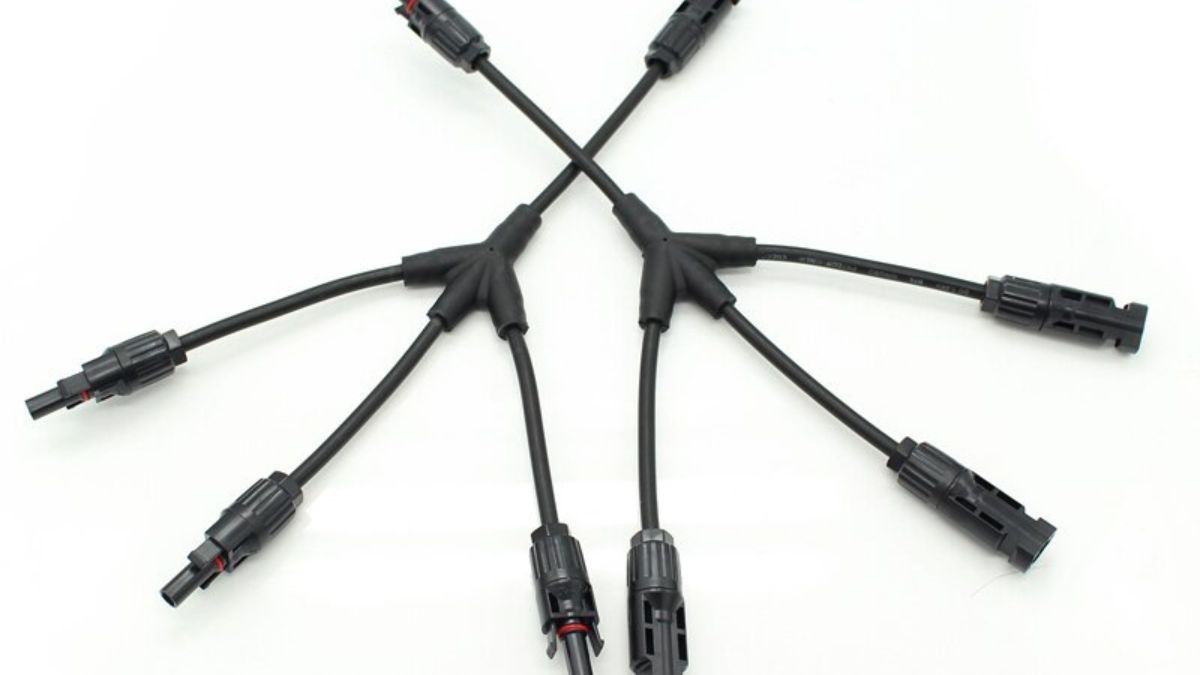

Jack nối MC4 là gì?

Jack nối MC4 hay còn được gọi là MC4 connectors, là một loại kết nối điện dùng trong các hệ thống năng lượng mặt trời. Chúng được thiết kế để kết nối các đường dây điện mặt trời (solar cables) với nhau hoặc với các thiết bị năng lượng mặt trời khác như bộ điều khiển hệ thống, hệ thống pin mặt trời, điện thoại mặt trời, và inverter.

Tham Khảo GIá Chi TIết

Pin Lithium - Ac Quy - Pin lưu trữ điện mặt trời

51 Products

Tấm Pin Năng Lượng Mặt Trời

171 Products

Bộ Inverter Hòa Lưới Điện Mặt Trời

204 Products

Dây Điện

2 Products

Jack nối MC4 có cấu trúc với cặp đầu nối đực và cái, cho phép chúng được nối chặt và an toàn với nhau. Đầu nối đực thường có nhiều que nhỏ hơn, trong khi đầu nối cái có nhiều lỗ nhỏ hơn để chứa các que. Khi hai đầu nối được ghép lại, que của đầu nối đực sẽ chạm vào và kết nối với các lỗ trống của đầu nối cái, tạo thành một kết nối điện mạnh mẽ và chống thấm nước.

Jack nối MC4 thường được sử dụng vì khả năng chịu được điện áp cao, dòng điện lớn và khả năng chịu môi trường khắc nghiệt. Chúng thường được sử dụng trong các hệ thống điện mặt trời để tạo ra kết nối đáng tin cậy và an toàn cho việc truyền tải điện năng mặt trời từ các thành phần khác nhau của hệ thống.

Jack nối MC4 được sử dụng trong lĩnh vực nào?

Jack nối MC4 được rộng rãi sử dụng trong lĩnh vực năng lượng mặt trời. Đây là công nghệ kết nối phổ biến trong các hệ thống điện mặt trời và được sử dụng để kết nối các thành phần quan trọng trong hệ thống như:

Kết nối mô-đun pin mặt trời: Jack nối MC4 được sử dụng để kết nối các mô-đun pin mặt trời với nhau. Các mô-đun pin mặt trời thường có sẵn jack nối MC4 trên đầu cái và đầu đực để dễ dàng kết nối chúng lại với nhau và tạo thành các chuỗi hoặc mạch song song.
Kết nối mô-đun pin mặt trời với inverter: Jack nối MC4 cũng được sử dụng để kết nối mô-đun pin mặt trời với inverter. Inverter là thiết bị chuyển đổi điện mặt trời thành điện xoay chiều có thể sử dụng trong hệ thống điện. Jack nối MC4 giúp kết nối mô-đun pin mặt trời với inverter một cách đáng tin cậy và an toàn.
Kết nối các thành phần khác trong hệ thống: Jack nối MC4 cũng có thể được sử dụng để kết nối các thành phần khác trong hệ thống năng lượng mặt trời, chẳng hạn như bộ điều khiển hệ thống, hệ thống lưu trữ năng lượng (battery), hoặc các thiết bị khác liên quan đến hệ thống năng lượng mặt trời.

Với đặc tính an toàn, độ bền và khả năng chống thấm nước, jack nối MC4 đã trở thành một tiêu chuẩn trong ngành công nghiệp năng lượng mặt trời và được sử dụng rộng rãi trên toàn thế giới.

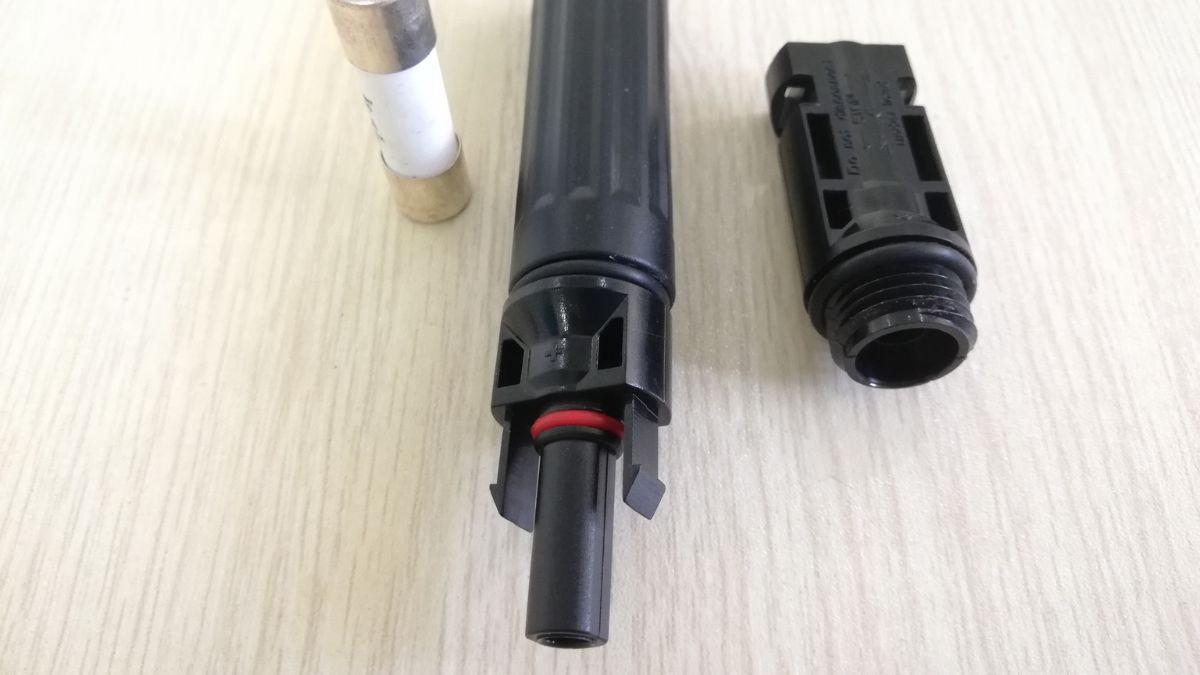

Những lợi ích khi sử dụng Jack nối MC4

Việc sử dụng jack nối MC4 trong hệ thống năng lượng mặt trời có nhiều lợi ích quan trọng, bao gồm:

Độ tin cậy và hiệu suất cao: Jack nối MC4 được thiết kế để đảm bảo kết nối điện an toàn, đáng tin cậy và không bị mất kết nối. Chúng có khả năng chịu được điện áp và dòng điện cao, giúp truyền tải năng lượng mặt trời từ các mô-đun pin đến các thiết bị khác như inverter một cách hiệu quả và ổn định.
Dễ dàng lắp đặt và tháo rời: Jack nối MC4 có cơ chế khóa và mở nhanh chóng, cho phép lắp đặt và tháo rời nhanh chóng và dễ dàng. Điều này giúp giảm thời gian và công sức cần thiết cho việc cài đặt và bảo trì hệ thống năng lượng mặt trời.
Chống thấm nước và bảo vệ môi trường: Jack nối MC4 được thiết kế để chống thấm nước và chịu được môi trường khắc nghiệt. Điều này làm cho chúng phù hợp với các ứng dụng ngoài trời và bảo vệ các kết nối điện trước các yếu tố thời tiết như mưa, tia UV và bụi bẩn. Việc sử dụng jack nối MC4 giúp kéo dài tuổi thọ và hiệu suất của hệ thống năng lượng mặt trời.
Tương thích và tiêu chuẩn hóa: Jack nối MC4 đã trở thành một tiêu chuẩn trong ngành công nghiệp năng lượng mặt trời, đảm bảo tính tương thích và tương đồng giữa các thành phần và hệ thống khác nhau. Điều này giúp dễ dàng tìm thấy các linh kiện thay thế và mở rộng hệ thống năng lượng mặt trời trong tương lai.
An toàn và tiết kiệm chi phí: Jack nối MC4 được thiết kế để đảm bảo an toàn trong việc kết nối và ngăn chặn sự rò rỉ điện. Sử dụng jack nối MC4 giúp giảm rủi ro tai nạn và bảo vệ hệ thống và nhân viên. Ngoài ra, tính dễ dàng lắp đặt và tháo rời của chúng cũng giúp giảm chi phí lao động và thời gian cài đặt.

Tóm lại, việc sử dụng jack nối MC4 mang lại nhiều lợi ích quan trọng như độ tin cậy cao, dễ dàng lắp đặt và tháo rời, chống thấm nước và bảo vệ môi trường, tương thích và tiêu chuẩn hóa, cũng như an toàn và tiết kiệm chi phí trong hệ thống năng lượng mặt trời.

Phân loại Jack nối MC4

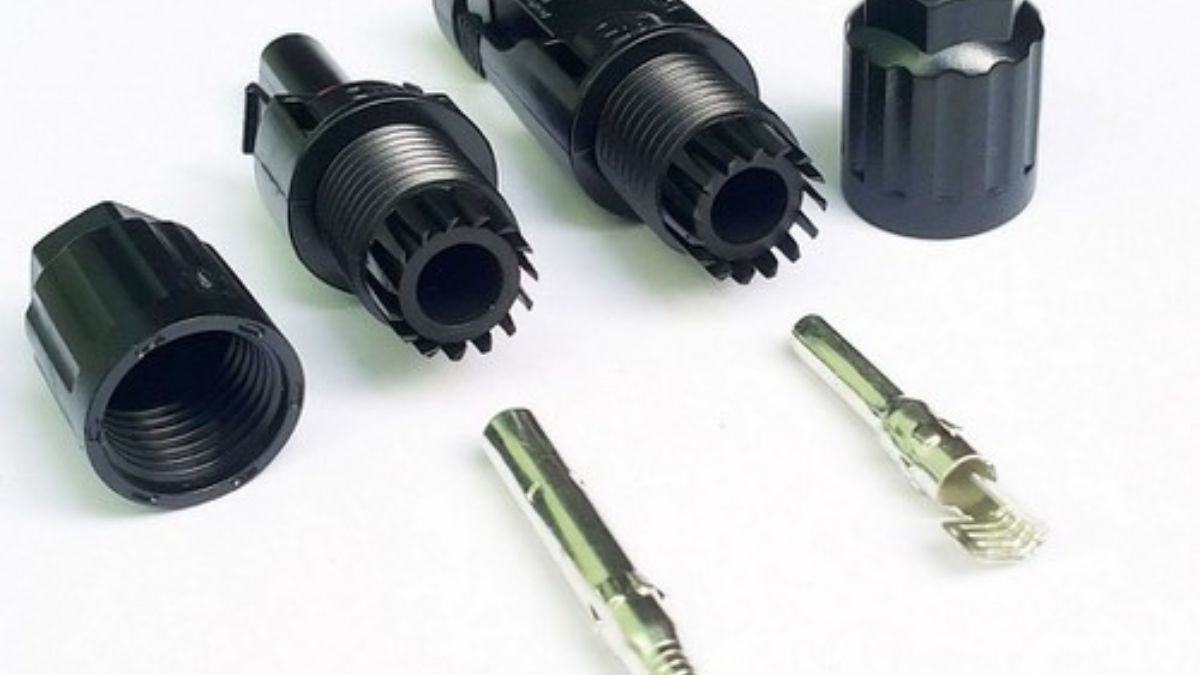

Jack nối MC4 có một số loại phổ biến dựa trên các yếu tố khác nhau. Dưới đây là một số loại jack nối MC4 thông dụng.

Jack nối MC4 đơn

Đây là loại jack nối MC4 đơn lẻ, bao gồm một đầu đực và một đầu cái. Nó được sử dụng để kết nối hai đường dây mặt trời với nhau hoặc để kết nối một đường dây mặt trời với một thiết bị năng lượng mặt trời khác như inverter hoặc bộ điều khiển hệ thống.

Jack nối MC4 đôi

Loại này bao gồm một đầu đực và hai đầu cái hoặc một đầu cái và hai đầu đực kết hợp. Jack nối MC4 đôi cho phép kết nối nhiều đường dây mặt trời hoặc kết nối một đường dây mặt trời với nhiều thiết bị năng lượng mặt trời.

Jack nối MC4 Y-branch

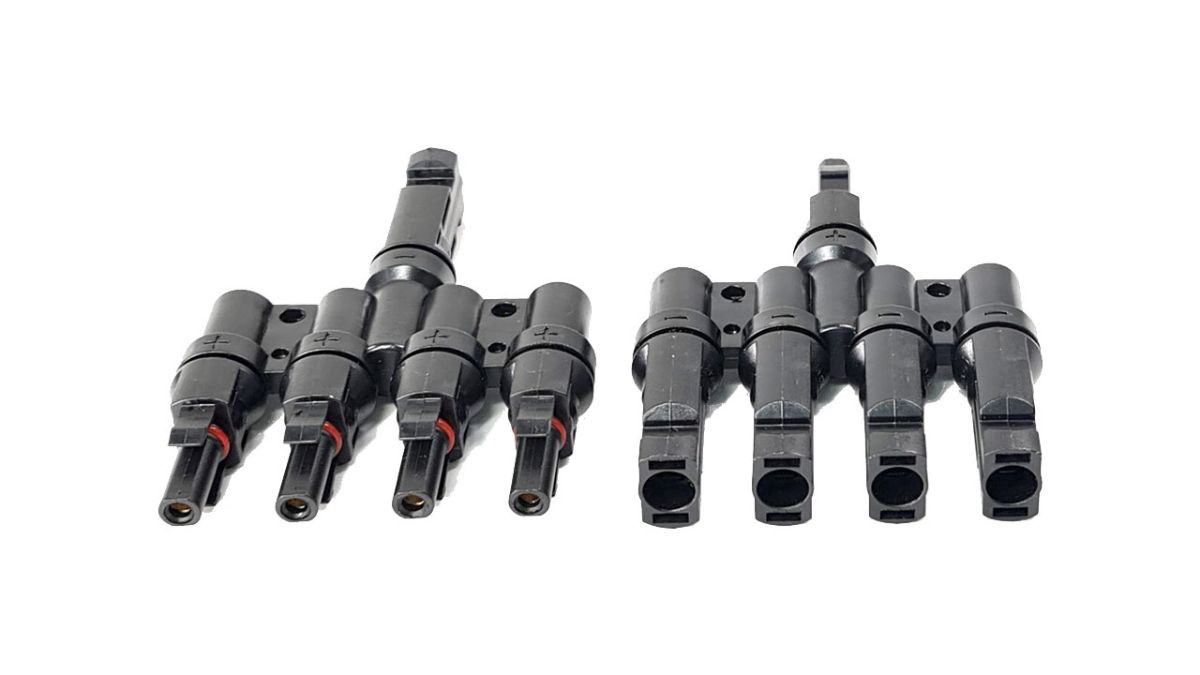

Đây là loại jack nối MC4 với một đầu đực và hai đầu cái được kết hợp bằng một cấu trúc nhánh Y. Nó được sử dụng để tách một đường dây mặt trời thành hai đường dây riêng biệt hoặc để kết nối hai đường dây mặt trời thành một đường dây duy nhất.

Jack nối MC4 chuyển đổi

Loại này được thiết kế để chuyển đổi giữa jack nối MC4 và các loại đầu nối khác như đầu nối đinh hoặc đầu nối vặn. Ngoài ra, còn có các biến thể khác của jack nối MC4 dựa trên yêu cầu và ứng dụng cụ thể trong các hệ thống năng lượng mặt trời.

Hướng dẫn cách lắp đặt Jack nối MC4

Dưới đây là một số bước cơ bản để lắp đặt jack nối MC4:

Chuẩn bị công cụ cần thiết: Bạn sẽ cần một số công cụ như mỏ lết, kéo, dao cắt dây và dụng cụ bóc dây điện.
Chuẩn bị dây cáp: Chuẩn bị các đoạn dây cáp năng lượng mặt trời cần kết nối. Đảm bảo rằng các đoạn dây đã được cắt đúng kích thước cần thiết và được bóc lớp cách điện ở hai đầu.
Kiểm tra đầu dây: Kiểm tra đầu dây của jack nối MC4 để đảm bảo rằng chúng không bị hư hỏng hoặc gãy. Nếu cần, thay thế bằng đầu dây mới.
Bóc lớp cách điện: Sử dụng dụng cụ bóc dây điện để bóc lớp cách điện ở đầu dây cáp. Đảm bảo rằng chỉ có đủ độ dài cần thiết để gắn vào jack nối MC4.
Gắn đầu dây vào jack nối MC4: Đặt đầu dây vào jack nối MC4 và đảm bảo rằng cấu trúc chốt và khóa của jack nối MC4 đã được mở ra. Thông thường, bạn sẽ thấy hai que nhỏ ở đầu jack nối MC4 đực (Male) và hai lỗ nhỏ ở đầu jack nối MC4 cái (Female).
Kết nối đầu cái và đầu đực: Khi đầu dây đã được gắn vào jack nối MC4, đối chiếu đầu cái và đầu đực của jack nối MC4 và đảm bảo chúng khớp và khóa chặt với nhau. Đưa đầu cái vào đầu đực và xoay chốt và khóa để khóa chúng lại.
Kiểm tra kết nối: Kiểm tra kết nối bằng cách nhìn xem các đầu nối đã khóa chặt và không có lỏng lẻo. Ngoài ra, hãy kiểm tra xem các đầu nối có chắc chắn và không bị gãy hoặc hư hỏng.
Tiến hành kết nối: Tiến hành kết nối các jack nối MC4 với các thành phần khác trong hệ thống năng lượng mặt trời như mô-đun pin mặt trời, inverter hoặc bộ điều khiển.

Tuy nhiên, bạn nên tuân thủ hướng dẫn cụ thể của nhà sản xuất và các quy định an toàn địa phương khi lắp đặt và kết nối jack nối MC4.

Một số lưu ý khi sử dụng Jack nối MC4

Khi sử dụng jack nối MC4 trong hệ thống năng lượng mặt trời, dưới đây là một số lưu ý quan trọng:

An toàn là hàng đầu: Luôn tuân thủ các quy định an toàn khi làm việc với hệ thống năng lượng mặt trời. Trước khi tiến hành bất kỳ công việc nào liên quan đến jack nối MC4, hãy tắt nguồn điện và đảm bảo rằng không có nguồn điện nào khi bạn làm việc trên hệ thống.
Kiểm tra đầu dây và jack nối MC4: Trước khi kết nối, hãy kiểm tra đầu dây và jack nối MC4 để đảm bảo chúng không bị hư hỏng, gãy, hoặc có bất kỳ vấn đề gì khác. Sử dụng các đầu dây và jack nối MC4 mới và không hỏng hóc để đảm bảo kết nối đáng tin cậy.
Khớp nối đúng cách: Khi kết nối jack nối MC4, đảm bảo rằng đầu cái và đầu đực khớp chính xác và khóa chặt. Xoay chốt và khóa của jack nối MC4 để đảm bảo một kết nối chắc chắn và không lỏng lẻo. Kiểm tra kết nối sau khi hoàn thành để đảm bảo tính ổn định.
Tránh quá tải: Đảm bảo không vượt quá giới hạn dòng điện và điện áp cho phép của jack nối MC4. Quá tải có thể gây hư hỏng hoặc nguy hiểm cho hệ thống và các thiết bị kết nối.
Bảo vệ chống thấm nước: Jack nối MC4 đã được thiết kế để chống thấm nước và chịu được điều kiện thời tiết bên ngoài. Tuy nhiên, hãy đảm bảo rằng kết nối đã được bảo vệ tốt và không có nước hoặc bụi bẩn xâm nhập vào jack nối.
Đảm bảo tính tương thích: Khi mua jack nối MC4 mới hoặc mở rộng hệ thống, đảm bảo rằng chúng tương thích với các linh kiện khác trong hệ thống của bạn, chẳng hạn như mô-đun pin mặt trời, inverter hoặc bộ điều khiển.
Đọc hướng dẫn của nhà sản xuất: Mỗi nhà sản xuất có thể có hướng dẫn cụ thể về việc sử dụng và lắp đặt jack nối MC4 của họ. Hãy đọc và tuân thủ hướng dẫn từ nhà sản xuất để đảm bảo việc sử dụng đúng cách và an toàn.
Nhờ sự trợ giúp chuyên gia: Nếu bạn không có kỹ năng hoặc kinh nghiệm cần thiết, hãy nhờ sự trợ giúp của một nhà thầu chuyên nghiệp hoặc kỹ thuật viên đáng tin cậy để lắp đặt và kết nối jack nối MC4.

Lời kết

Qua những thông tin mà Việt Nam Solar đã cung cấp ở trên. Với tất cả những lợi ích và tính năng xuất sắc, jack nối MC4 đã trở thành một công nghệ không thể thiếu trong ngành công nghiệp năng lượng mặt trời và góp phần quan trọng vào sự phát triển của nguồn năng lượng bền vững.
