Hiểu Về Pin Lưu Trữ Tương Thích Với Inverter Trong Điện Năng Lượng Mặt Trời

Đăng vào bởi Việt Nam Solar News

Pin lưu trữ tương thích với inverter là khối pin đã được nhà sản xuất inverter kiểm tra và công bố vận hành được cùng inverter đó [26][29]. Tương thích không phải là đấu vừa dây, mà là bốn điều kiện phải đúng cùng lúc: dải điện áp một chiều, giới hạn dòng nạp xả, giao thức truyền thông và phiên bản phần mềm điều khiển [29][33][34].

Trong hệ điện mặt trời có lưu trữ, inverter hybrid vừa chuyển đổi điện một chiều từ tấm pin, vừa nạp và xả cho khối pin theo lệnh của hệ thống quản lý pin [5]. Nếu cửa sổ điện áp của pin nằm ngoài dải đầu vào của inverter, hệ không khởi động được dù dây đã đấu đúng cực [26][28].

Bài viết này định nghĩa thuật ngữ theo IEC 62619, IEC 63056 và IEC 62933-5-1, đối chiếu số liệu thật từ tài liệu kỹ thuật của BYD, Huawei, Sungrow, Pylontech, Victron và SolarEdge [1][2][3][26][28][29][32][33][34]. Mọi con số trong bài đều dẫn nguồn quốc tế mở được.

Số điều kiện tương thích4 lớp bắt buộc [29][33]
Dải điện áp BYD HVS 5.1160 – 236 V [26]
Dải điện áp LUNA2000 S1 một pha350 – 560 V [28]
Hiệu suất vòng pin BYD≥ 96% [26]

Pin lưu trữ tương thích với inverter là khối pin nằm trong danh sách tương thích do nhà sản xuất inverter hoặc nhà sản xuất pin công bố [27][29]. Khối pin đó phải thỏa mãn đồng thời bốn điều kiện. Điều kiện một: cửa sổ điện áp một chiều của pin nằm trọn trong dải đầu vào pin của inverter [26][28]. Điều kiện hai: dòng nạp và dòng xả liên tục của pin không vượt giới hạn dòng một chiều của inverter [26][29]. Điều kiện ba: hệ thống quản lý pin và inverter dùng chung một giao thức truyền thông đã được hai bên xác nhận [10][26]. Giao thức đó thường là CAN hoặc RS485, với nội dung dữ liệu theo mô hình thông tin của SunSpec [10][28]. Điều kiện bốn: phiên bản phần mềm điều khiển của inverter nằm trong mức hãng công bố hỗ trợ khối pin đó [34]. Thiếu bất kỳ điều kiện nào, cặp thiết bị không được coi là tương thích [33]. Điều này đúng kể cả khi đầu nối đấu vừa khít [33].

1. Pin lưu trữ tương thích với inverter là gì? Định nghĩa

Pin lưu trữ tương thích với inverter là khối pin mà nhà sản xuất inverter đã thử nghiệm và công bố vận hành được cùng inverter đó [26][29]. Công bố này thường nằm trong một tài liệu riêng, gọi là danh sách inverter tương thích hoặc bảng tương thích [27][29]. Tương thích là tập hợp bốn điều kiện đồng thời, không phải một đặc tính đơn lẻ của khối pin [29][33]. Pin lithium dùng trong hệ lưu trữ điện chịu ràng buộc an toàn của IEC 62619 và IEC 63056 [1][2]. Hệ lưu trữ đấu nối lưới còn chịu ràng buộc an toàn chung của IEC 62933-5-1 [3].

Định nghĩa đầy đủ theo sáu thành phần

Tên tiếng Anh đầy đủ là inverter-compatible battery energy storage, thường gọi tắt trong tài liệu hãng là approved battery hoặc compatible battery [27][29]. Nghĩa tiếng Việt chính xác là pin lưu trữ tương thích với bộ biến đổi điện. Về kỹ thuật, đây là khối pin thứ cấp lithium dùng cho hệ lưu trữ điện theo phạm vi IEC 63056, có cửa sổ điện áp, giới hạn dòng và giao thức truyền thông trùng khớp với thông số đầu vào pin mà IEC 62109-2 yêu cầu nhà sản xuất inverter công bố [2][5]. Trong điện mặt trời, khối pin này ghép với inverter hybrid để tích trữ phần điện dư ban ngày và cấp lại vào giờ cao điểm [17]. Số liệu tham chiếu điển hình cho hệ dân dụng: khối pin 5 đến 22 kWh, cửa sổ điện áp 120 đến 600 V với dòng cao áp, hoặc quanh 48 V với dòng hạ áp [26][34].

Tương thích khác đấu được vào ở chỗ nào

Đấu được vào chỉ có nghĩa là đầu nối cơ khí vừa khít và cực tính đúng. Tương thích đòi hỏi thêm ba lớp vô hình: điện áp làm việc, giới hạn dòng và ngôn ngữ truyền thông giữa hai thiết bị [29][33]. Victron mô tả rõ trường hợp hệ tự lắp bị lỗi vì hệ thống quản lý pin chặn hẳn dòng nạp thay vì hạ giới hạn điện áp nạp, khiến inverter báo cảnh báo sai [33]. Đó là lý do một khối pin lithium 48 V bất kỳ cắm vào inverter hybrid 48 V vẫn có thể không chạy, dù dây và cực đều đúng [33].

Ba chủ thể trong một hệ lưu trữ

Một hệ lưu trữ có ba chủ thể tách biệt: khối tế bào pin, hệ thống quản lý pin và inverter [10][21]. Khối tế bào giữ năng lượng, hệ thống quản lý pin đo và bảo vệ, inverter chuyển đổi và điều độ công suất [5][10]. Ba chủ thể này trao đổi dữ liệu theo một mô hình thông tin chung; SunSpec định nghĩa mô hình 802 làm mô hình pin cơ sở cho mọi loại hóa học [10][12]. Tương thích chính là sự trùng khớp giữa dữ liệu mà hệ thống quản lý pin phát ra và dữ liệu mà inverter chờ nhận [10][13].

Vì sao nhà sản xuất phát hành danh sách tương thích

Danh sách tương thích là cách nhà sản xuất giới hạn phạm vi mà họ đã thực sự thử nghiệm [27][29]. BYD phát hành riêng tài liệu danh sách inverter tương thích cho dòng Battery-Box Premium HVS và HVM, cập nhật theo phiên bản [27]. Sungrow phát hành bảng tương thích riêng, nêu rõ từng dòng inverter đi được với khối pin nào và số module cho phép [29]. SolarEdge còn nêu cả phiên bản phần mềm điều khiển tối thiểu, ví dụ CPU 4.21.1xx trở lên cho một mã inverter cụ thể [34].

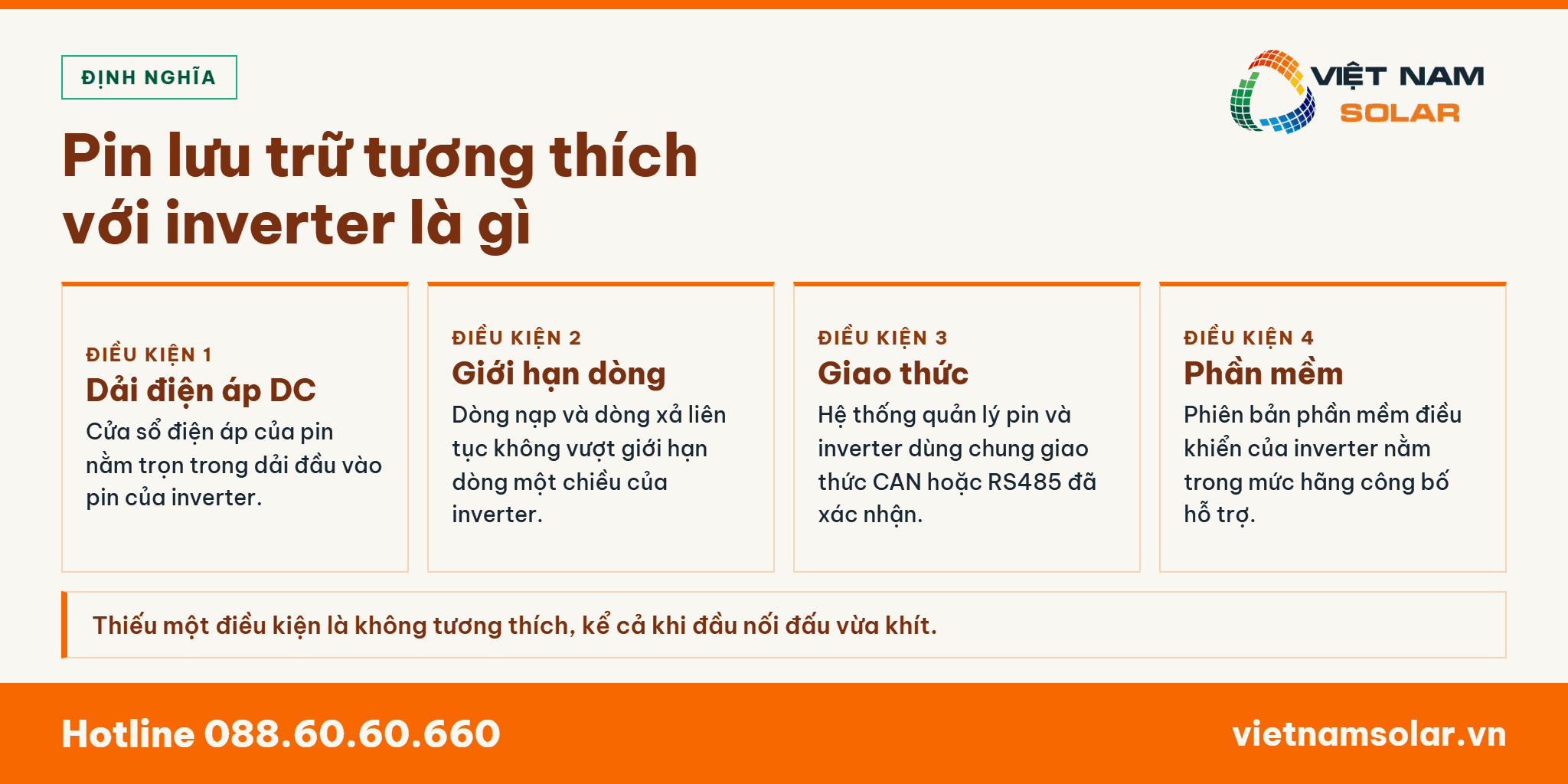

Pin lưu trữ tương thích với inverter là gì?
Pin lưu trữ tương thích với inverter là gì?

2. Bốn lớp tương thích bắt buộc giữa pin và inverter Nguyên lý

Lớp thứ nhất là tương thích điện, gồm cửa sổ điện áp một chiều và giới hạn dòng nạp xả [26][28]. Lớp thứ hai là tương thích truyền thông, gồm chuẩn vật lý và giao thức dữ liệu giữa hai thiết bị [10][11]. Lớp thứ ba là tương thích phần mềm, gồm phiên bản phần mềm điều khiển và mã cấu hình chọn loại pin [34]. Lớp thứ tư là tương thích chứng nhận, gồm hồ sơ an toàn theo IEC 62619, IEC 63056 và phạm vi bảo hành [1][2][23]. Thiếu một lớp là không tương thích; trong kỹ thuật lưu trữ không tồn tại khái niệm tương thích một phần [29][33].

Lớp một: tương thích điện

Tương thích điện là điều kiện đo được bằng vôn kế và ampe kế. Cửa sổ điện áp làm việc của khối pin phải nằm trọn trong dải điện áp đầu vào pin mà inverter công bố [26][28]. Ví dụ khối BYD HVS 5.1 làm việc trong dải 160 đến 236 V, còn cổng pin của LUNA2000 S1 một pha nhận 350 đến 560 V, hai dải này không giao nhau [26][28]. Dòng xả liên tục của khối pin cũng phải nằm dưới giới hạn dòng một chiều của inverter; dòng ra liên tục của dòng HVS là 25 A, đỉnh 50 A trong 3 giây [26].

Lớp hai: tương thích truyền thông

Truyền thông quyết định inverter có đọc được trạng thái pin hay không. Hai chuẩn vật lý phổ biến là CAN và RS485; BYD Battery-Box Premium công bố hỗ trợ cả hai [26]. Huawei LUNA2000 S1 dùng RS485 và cổng Ethernet để nói chuyện với inverter, còn CAN chỉ dùng khi ghép nhiều hệ song song [28]. SunSpec chuẩn hóa nội dung dữ liệu trên nền Modbus, để mọi bên hiểu chung một tập điểm dữ liệu [11][12].

Lớp ba: tương thích phần mềm điều khiển

Cùng một cặp pin và inverter có thể tương thích ở phiên bản phần mềm này nhưng chưa hỗ trợ ở phiên bản khác [34]. SolarEdge ghi rõ mã inverter SExKRWBTEBEN4 chỉ hỗ trợ pin từ phiên bản CPU 4.21.1xx trở lên [34]. SolarEdge còn giới hạn theo tuần sản xuất, yêu cầu inverter từ tuần 29 năm 2021 trở đi mới đi được với BYD Battery-Box Premium [34]. Vì vậy anh chị cần đối chiếu phiên bản phần mềm trước khi đặt hàng khối pin [34].

Lớp bốn: tương thích chứng nhận và bảo hành

Khối pin phải có hồ sơ an toàn phù hợp phạm vi lắp đặt. BYD Battery-Box Premium công bố các chứng nhận VDE 2510-50, IEC 62619, CE và UN 38.3 [26]. Huawei LUNA2000 S1 công bố CE, RCM, CEC, VDE 2510-50, IEC 62619, UN 38.3, ISO 13849, REACH và RoHS [28]. Tại thị trường Bắc Mỹ, UL Solutions chứng nhận khối pin theo UL 1973 và hệ lưu trữ hoàn chỉnh theo UL 9540 [23].

Không có khái niệm tương thích một phần

Bốn lớp trên là điều kiện đủ đồng thời, không phải điểm số cộng dồn. Một cặp thiết bị đúng ba lớp và sai một lớp vẫn dẫn tới hệ không khởi động hoặc chạy sai chế độ [33]. Sungrow ghi thẳng rằng dòng SH15-25T không hỗ trợ bất kỳ khối pin bên thứ ba nào [29]. Đó là giới hạn tuyệt đối, không phải khuyến nghị nên tránh [29].

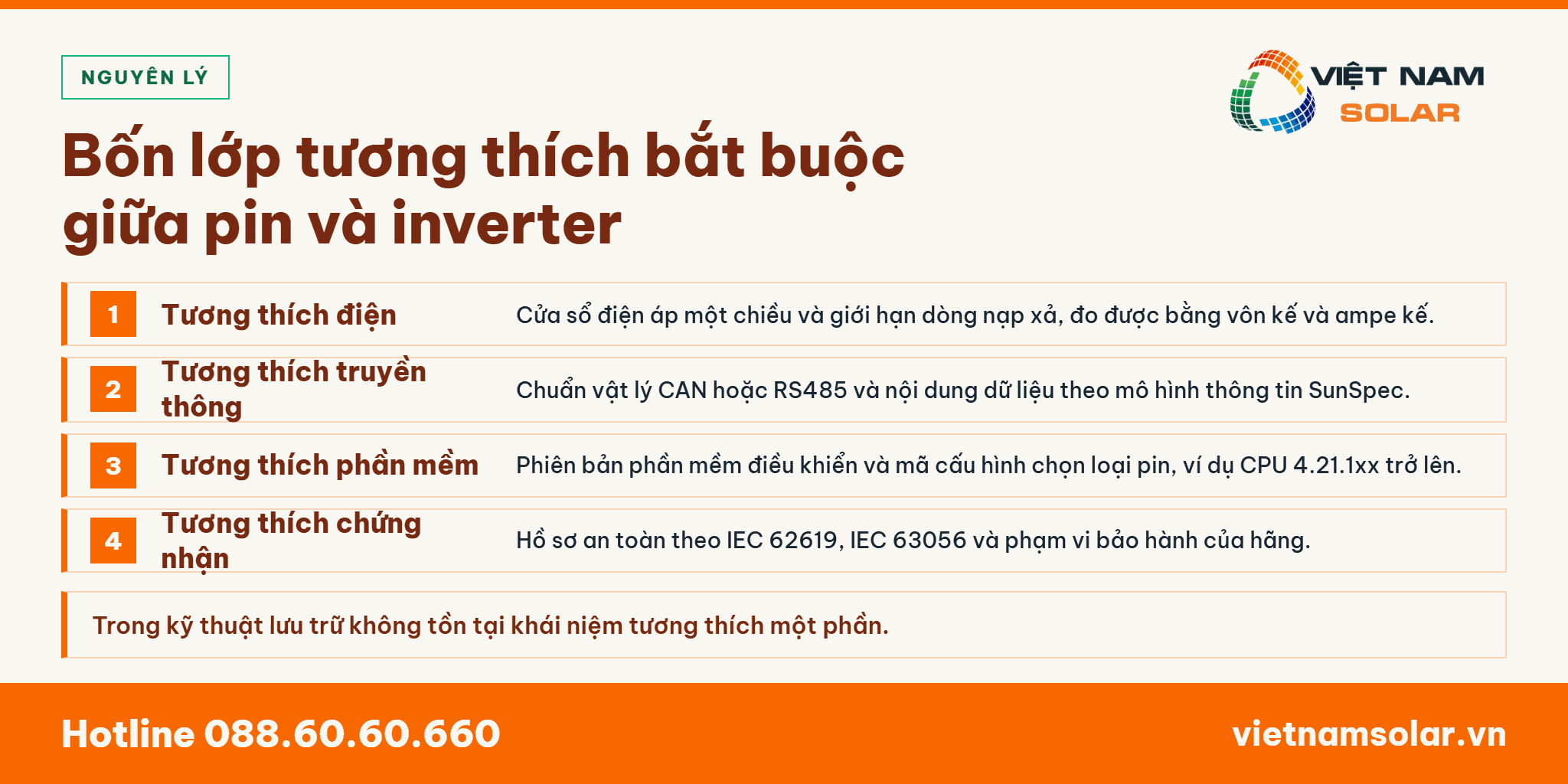

Bốn lớp tương thích bắt buộc giữa pin và inverter
Bốn lớp tương thích bắt buộc giữa pin và inverter

3. Tương thích điện áp một chiều giữa pin và inverter Thông số

Mỗi khối pin có hai con số điện áp: điện áp danh định và dải điện áp làm việc [26]. Điện áp danh định là điện áp trung bình của khối pin, tính bằng số tế bào nối tiếp nhân điện áp danh định mỗi tế bào [26]. Dải điện áp làm việc là khoảng giữa ngưỡng cắt xả và ngưỡng cắt nạp do hệ thống quản lý pin đặt [26]. Điều kiện tương thích là dải làm việc của pin nằm trọn trong dải điện áp đầu vào pin của inverter [26][28]. IEC 63056 giới hạn phạm vi áp dụng cho hệ lưu trữ lithium tới điện áp một chiều tối đa 1.500 V [2].

Điện áp danh định và dải điện áp làm việc của pin

BYD công bố cả hai con số cho từng mã khối pin [26]. Khối HVS 5.1 có điện áp danh định 204,8 V và dải làm việc 160 đến 236 V [26]. Khối HVS 12.8 có điện áp danh định 512 V và dải làm việc 400 đến 600 V [26]. Khối HVM 22.1 có điện áp danh định 409,6 V và dải làm việc 320 đến 472 V [26].

Dải điện áp đầu vào pin của inverter

Nhà sản xuất inverter công bố dải điện áp mà cổng pin chấp nhận. Huawei công bố cổng pin của LUNA2000 S1 làm việc 350 đến 560 V khi ghép inverter một pha, và 600 đến 980 V khi ghép inverter ba pha [28]. Hai dải này khác nhau vì cấu hình nối tiếp module khác nhau, dù cùng dòng sản phẩm [28]. IEC 62109-2 yêu cầu nhà sản xuất inverter công bố đầy đủ thông số đầu vào cho mọi cổng có kèm lưu trữ [5].

Điều kiện lồng cửa sổ điện áp

Điều kiện tương thích điện áp viết gọn là: điện áp nhỏ nhất của pin không thấp hơn điện áp nhỏ nhất inverter chấp nhận, và điện áp lớn nhất của pin không cao hơn điện áp lớn nhất inverter chấp nhận [26][28]. Nếu cửa sổ pin thấp hơn, inverter sẽ báo điện áp pin thấp và không khởi động [33]. Nếu cửa sổ pin cao hơn, mạch đầu vào có nguy cơ quá áp, tình huống mà IEC 62109-1 xếp vào nhóm rủi ro điện phải được ngăn ngừa bằng thiết kế [4]. Vì vậy phép so sánh phải làm ở cả hai đầu dải, không chỉ so điện áp danh định [26][28].

Ví dụ đối chiếu bằng số liệu thật

Ghép BYD HVS 5.1 với cổng pin của LUNA2000 S1 một pha là không tương thích, vì 160 đến 236 V nằm hoàn toàn dưới 350 đến 560 V [26][28]. Ngược lại BYD HVS 10.2 có dải 320 đến 480 V, giao phần lớn với dải 350 đến 560 V nhưng vẫn thò xuống dưới ngưỡng dưới [26][28]. Chỉ giao nhau một phần vẫn là không tương thích, vì khi pin xả sâu điện áp sẽ rơi khỏi dải inverter [26][28]. Đây là lý do phải đọc bảng tương thích của hãng thay vì tự suy từ con số danh định [27][29].

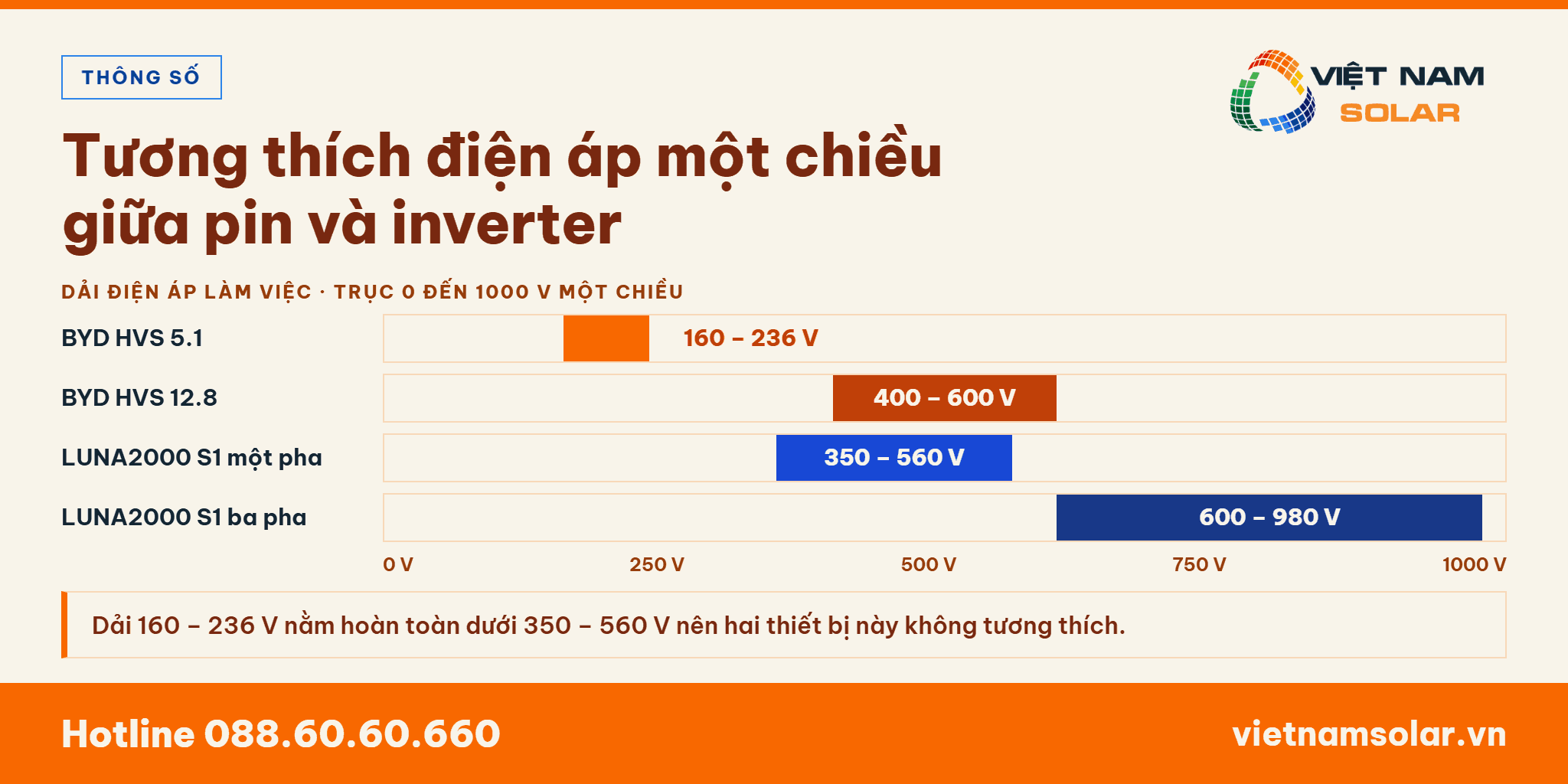

Tương thích điện áp một chiều giữa pin và inverter
Tương thích điện áp một chiều giữa pin và inverter

4. Tương thích dòng nạp xả và cách tính hệ số C Cách tính

Hệ số C là tỷ số giữa dòng nạp hoặc dòng xả và dung lượng danh định của khối pin [21]. Công thức viết gọn là C bằng dòng điện chia dung lượng danh định tính theo ampe giờ [21]. Dòng xả liên tục của khối pin phải nhỏ hơn hoặc bằng giới hạn dòng một chiều của inverter [26][29]. Khi hai giới hạn lệch nhau, bên nhỏ hơn quyết định công suất thực tế của cả hệ [29]. Dòng đỉnh ngắn hạn chỉ dùng cho vài giây khởi động tải, không dùng để tính công suất liên tục [26].

Hệ số C là gì và tính thế nào

Hệ số C, tiếng Anh là C-rate, là cách chuẩn hóa tốc độ nạp xả theo dung lượng khối pin [21]. Hệ số C bằng 1 nghĩa là nạp hoặc xả hết dung lượng danh định trong một giờ [21]. Sandia National Laboratories mô tả hệ số C là tham số bắt buộc khai báo khi thử nghiệm hiệu năng hệ lưu trữ, vì mọi số đo hiệu suất đều phụ thuộc tốc độ nạp xả [21]. Trong hệ dân dụng, khối pin thường làm việc quanh 0,5 C, tương ứng nạp đầy trong khoảng hai giờ [21][22].

Dòng nạp xả của pin so với dòng một chiều của inverter

BYD công bố dòng ra liên tục 25 A cho dòng HVS và dòng đỉnh 50 A trong 3 giây [26]. Dòng HVM có dòng đỉnh 75 A trong 3 giây [26]. Nếu inverter chỉ nhận dòng một chiều nhỏ hơn, phần dòng dư không dùng được và công suất xả bị cắt theo inverter [29]. Sungrow ghi rõ khi ghép khối SBR064 với dòng inverter SH5.0 đến SH10RT thì dòng bị giới hạn ở mức tối đa 20 A [29].

Công suất pin và công suất inverter, bên nào giới hạn

Trong một hệ, công suất xả khả dụng bằng giá trị nhỏ hơn giữa công suất pin và công suất inverter [29]. Huawei công bố công suất nạp xả tối đa của LUNA2000 S1 là 3,5 kW với một module, 7 kW với hai module và 10,5 kW với ba module [28]. Nếu ghép ba module vào một inverter 5 kW, công suất xả vẫn chỉ đạt mức inverter cho phép [28]. Ngược lại một inverter 10 kW ghép một module 3,5 kW sẽ bị pin giới hạn khi mất lưới [28].

Bài toán chọn số module theo công suất inverter

Bước một là lấy công suất xả tối đa mà inverter công bố ở chế độ dự phòng [31]. Bước hai là chia cho công suất xả của một module pin để ra số module tối thiểu [28]. Bước ba là kiểm tra số module đó có nằm trong khoảng hãng cho phép hay không; Sungrow cho phép 2 đến 6 module với dòng SH3.0 đến SH6.0RS và 3 đến 8 module với dòng SH5.0 đến SH10RT [29]. Bước bốn là kiểm tra tổng điện áp khối pin sau khi ghép vẫn nằm trong dải đầu vào của inverter [26][28].

Dòng đỉnh ngắn hạn và tải khởi động

Dòng đỉnh là khả năng cấp dòng lớn trong vài giây, phục vụ tải có dòng khởi động cao như máy nén điều hòa hoặc máy bơm [26]. BYD công bố dòng đỉnh 50 A trong 3 giây cho dòng HVS và 75 A trong 3 giây cho dòng HVM [26]. Con số này không được dùng để tính công suất nền của hệ, vì thời gian duy trì quá ngắn [26]. Báo cáo của Bộ Năng lượng Hoa Kỳ ghi thời gian đáp ứng của hệ lưu trữ lithium khoảng 1 giây, giới hạn bởi bộ chuyển đổi công suất chứ không phải bởi tế bào pin [19].

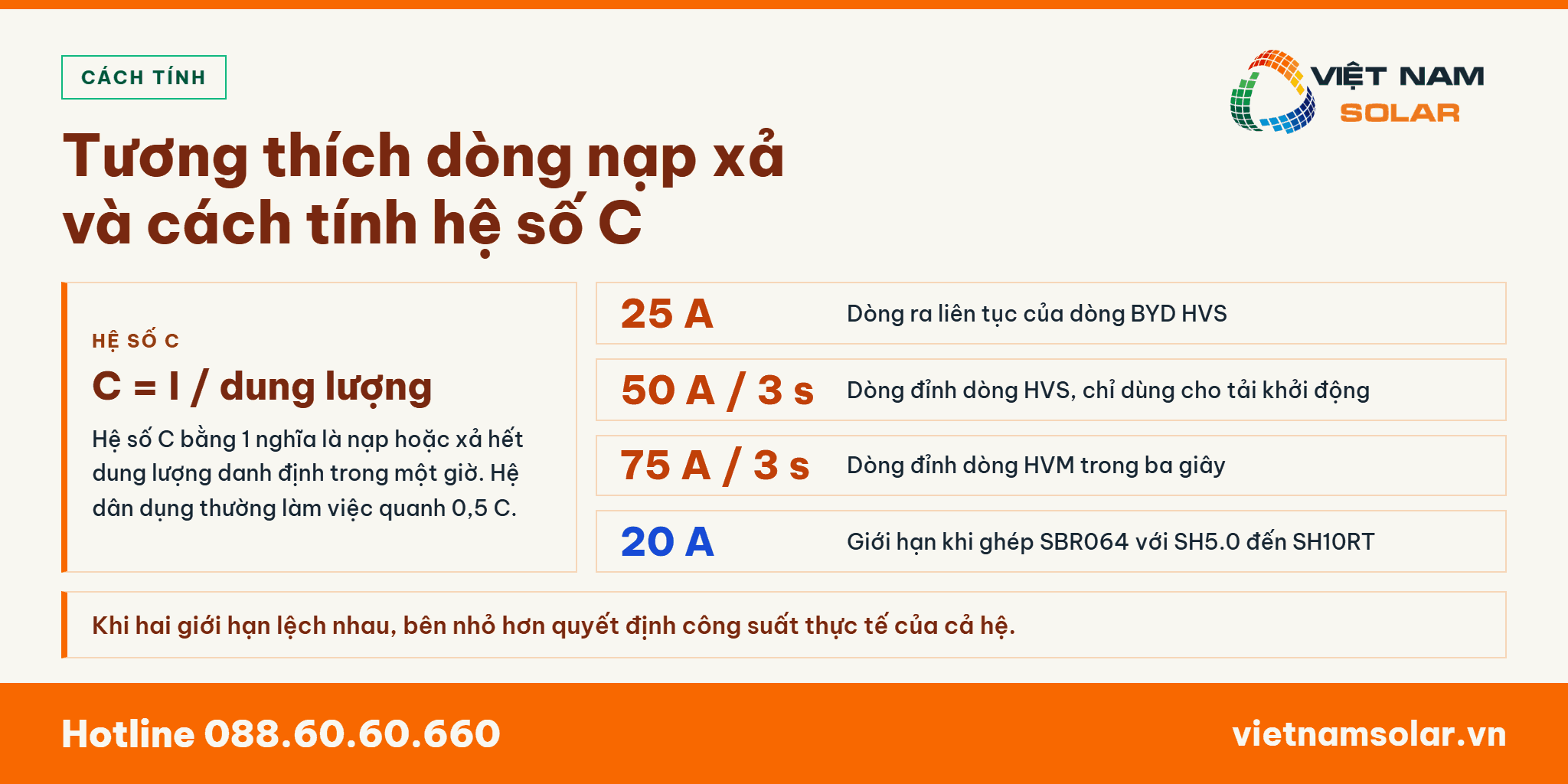

Tương thích dòng nạp xả và cách tính hệ số C
Tương thích dòng nạp xả và cách tính hệ số C

5. Phân loại pin hạ áp và pin cao áp theo inverter Phân loại

Pin hạ áp làm việc quanh 48 V, thường gọi là dòng LV trong tài liệu hãng [34]. Pin cao áp làm việc từ khoảng 120 V tới 600 V hoặc cao hơn, gọi là dòng HV [26]. Cùng một mức công suất, pin hạ áp cần dòng lớn hơn nên tiết diện cáp lớn hơn [26]. Pin cao áp giảm dòng ở cùng công suất nên tổn hao trên dây thấp hơn [17][18]. Cổng pin hạ áp và cổng pin cao áp là hai loại cổng khác nhau, không thay thế cho nhau [26][34].

Pin hạ áp quanh 48 V

Pin hạ áp là khối pin có điện áp danh định quanh 48 V, phổ biến trong hệ độc lập và hệ dân dụng nhỏ [33]. Victron liệt kê nhiều dòng pin hạ áp có hệ thống quản lý pin giao tiếp qua CAN, trong đó có BYD B-Box và Pylontech [33]. SolarEdge cũng phân loại riêng nhóm pin 48 V trong bảng tương thích, tách khỏi nhóm pin ba pha điện áp cao [34]. Ở cùng công suất, dòng làm việc của pin hạ áp lớn hơn nhiều lần so với pin cao áp, nên cáp và cầu chì phải chọn theo dòng đó [26].

Pin cao áp từ 120 V tới 600 V

Pin cao áp ghép nhiều module nối tiếp để nâng điện áp khối. BYD Battery-Box Premium là ví dụ điển hình, với dải điện áp từ 120 đến 177 V ở khối HVM 8.3 đến 400 đến 600 V ở khối HVS 12.8 [26]. Huawei LUNA2000 S1 làm việc ở 350 đến 560 V với inverter một pha và 600 đến 980 V với inverter ba pha [28]. Điện áp cao cho phép truyền cùng công suất với dòng nhỏ hơn, giảm tổn hao trên dây dẫn [17].

Inverter chỉ nhận hạ áp, chỉ nhận cao áp, hoặc nhận cả hai

Bảng tương thích của hãng cho thấy rõ ba nhóm inverter [29][34]. SolarEdge liệt kê inverter ba pha StorEdge đi với pin 48 V và BYD Battery-Box Premium LVS từ 1 đến 6 module [34]. Cùng bảng đó, dòng SolarEdge Home Battery 400 V chỉ cho phép một khối pin trên mỗi inverter [34]. Sungrow phân nhóm theo dòng inverter, trong đó SH15-25T chỉ đi được với khối SBH100-400 và không nhận pin bên thứ ba [29].

Không đấu chéo hạ áp vào cổng cao áp

Cổng pin cao áp thiết kế cho mức cách điện và ngưỡng bảo vệ khác với cổng hạ áp [4][5]. Đấu khối 48 V vào cổng cao áp làm inverter báo điện áp pin dưới ngưỡng và dừng, vì điện áp thấp hơn nhiều lần ngưỡng khởi động [26][28]. Chiều ngược lại nguy hiểm hơn, vì đưa vài trăm vôn vào cổng thiết kế cho 48 V vượt xa mức cách điện mà IEC 62109-1 đặt ra [4]. Do đó việc chọn cổng phải căn cứ tài liệu hãng, không căn cứ hình dạng đầu nối [26][34].

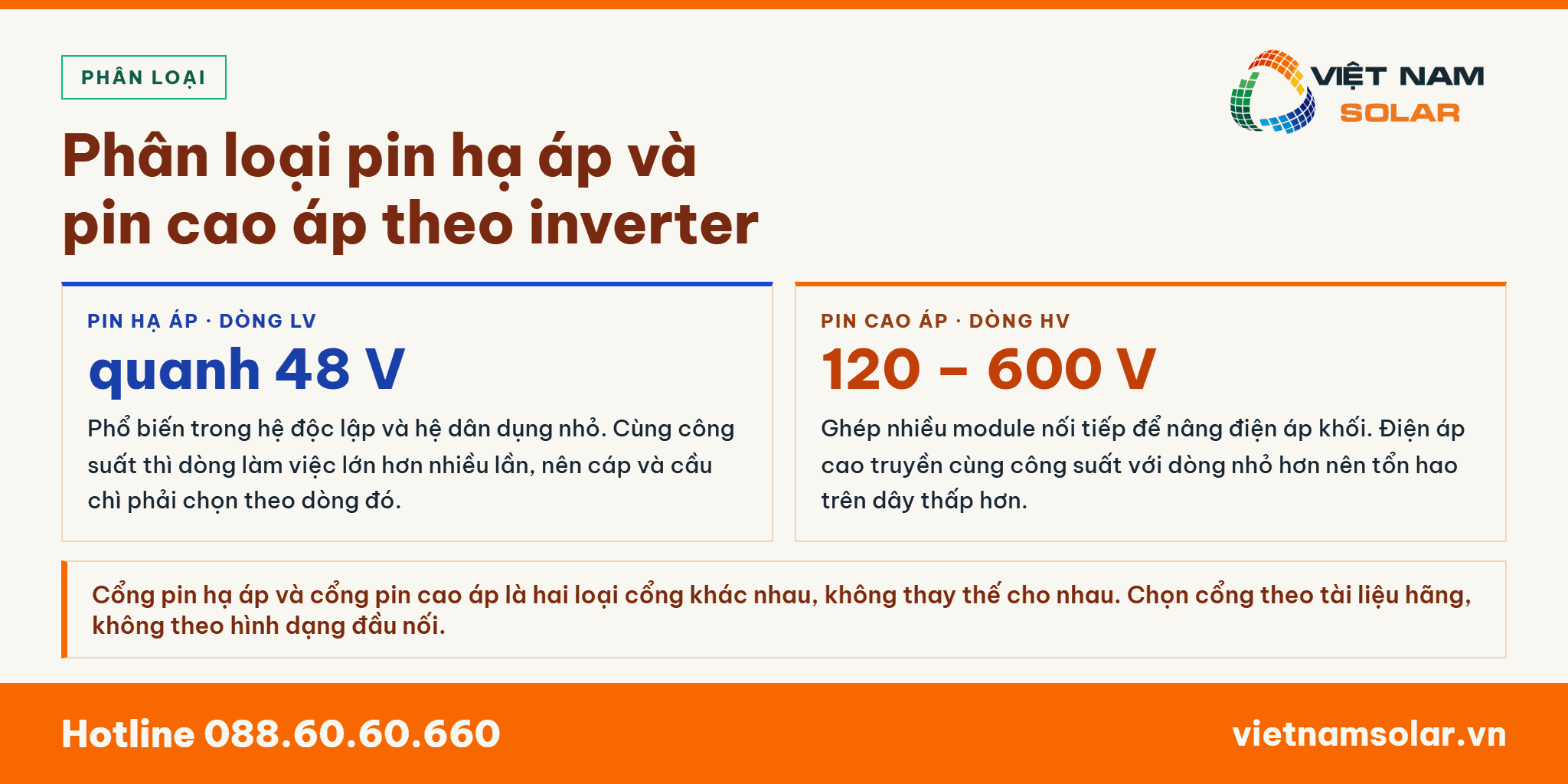

Phân loại pin hạ áp và pin cao áp theo inverter
Phân loại pin hạ áp và pin cao áp theo inverter

6. Tương thích giao thức truyền thông CAN, RS485 và Modbus Giao thức

Truyền thông là kênh để hệ thống quản lý pin báo trạng thái và giới hạn cho inverter [10][33]. Hai chuẩn vật lý phổ biến trong hệ lưu trữ dân dụng là CAN và RS485 [26][28]. SunSpec chuẩn hóa nội dung dữ liệu pin trên nền Modbus qua các mô hình thông tin đánh số [10][11]. Cùng đầu nối RJ45 nhưng thứ tự chân khác nhau vẫn là không tương thích [26][28]. Địa chỉ thiết bị và thứ tự chủ tớ phải đặt đúng theo tài liệu hãng thì hệ mới nhận đủ số module [30].

CAN và vai trò trong hệ pin – inverter

CAN là mạng truyền thông nối tiếp nhiều nút, dùng rộng rãi trong hệ thống quản lý pin [33]. BYD Battery-Box Premium công bố hỗ trợ giao tiếp CAN và RS485 [26]. Victron phân loại riêng nhóm pin quản lý có hệ thống quản lý pin nói qua CAN trên thiết bị GX, tách khỏi nhóm ắc quy chì không truyền thông [33]. Huawei dùng CAN theo cách khác, chỉ để nối nhiều hệ lưu trữ chạy song song chứ không phải để nói chuyện với inverter [28].

RS485 và Modbus

RS485 là chuẩn truyền dẫn vật lý, còn Modbus là giao thức dữ liệu chạy trên nền đó [11]. Huawei LUNA2000 S1 công bố các giao diện RS485, Ethernet và CAN [28]. BYD công bố CAN và RS485 cho dòng Battery-Box Premium [26]. Hai thiết bị dùng chung RS485 vẫn có thể không hiểu nhau nếu bản đồ thanh ghi Modbus khác nhau [11][12].

SunSpec chuẩn hóa dữ liệu pin

SunSpec Alliance định nghĩa một bộ mô hình thông tin cho pin trên nền Modbus [10][13]. Mô hình 802 là mô hình pin cơ sở, dùng chung cho mọi loại hóa học [10]. Mô hình 803 mô tả cụm pin lithium, mô hình 804 mô tả chuỗi pin và mô hình 805 mô tả module pin [10]. Việc chuẩn hóa này giúp inverter của hãng này đọc được dữ liệu pin của hãng khác mà không cần bản dịch riêng [12][13].

Các điểm dữ liệu quan trọng trong mô hình pin

Mô hình 802 quy định các điểm dữ liệu cốt lõi mà hệ thống quản lý pin phải công bố [10]. Trạng thái sạc thể hiện lượng điện tích còn dùng được của khối pin [10]. Trạng thái sức khỏe là tỷ số giữa dung lượng hiện tại và dung lượng ghi trên nhãn [10]. Ngoài ra còn có điện áp khối pin, dòng một chiều tổng, giới hạn dòng nạp và giới hạn dòng xả [10].

Cùng cổng RJ45 nhưng thứ tự chân khác nhau

Nhiều hãng dùng cùng đầu nối RJ45 cho cả CAN lẫn RS485, nhưng gán chân khác nhau [26][28]. Cắm nhầm dây làm hai thiết bị không thấy nhau, hoặc tệ hơn là đưa tín hiệu vào chân sai chức năng [30]. Tài liệu hướng dẫn của Sungrow cho khối SBR mô tả cụ thể cách đấu và cách đặt cấu hình cho từng dòng inverter [30][31]. Vì vậy dây truyền thông phải theo đúng tài liệu của cặp thiết bị đang lắp, không dùng dây mạng thông thường [30].

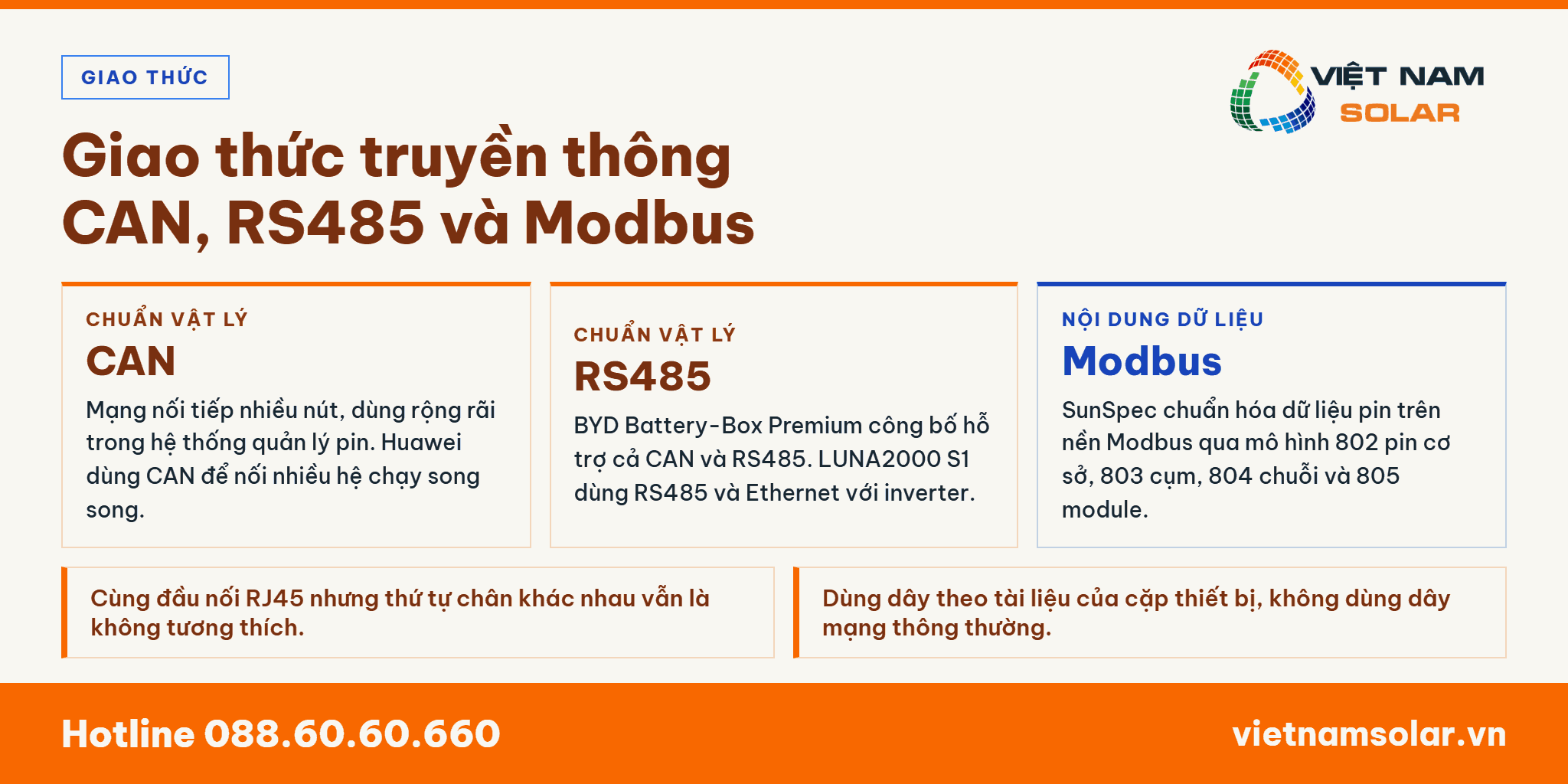

Tương thích giao thức truyền thông CAN, RS485 và Modbus
Tương thích giao thức truyền thông CAN, RS485 và Modbus

7. Hệ thống quản lý pin phối hợp với inverter thế nào Chức năng

Hệ thống quản lý pin đo điện áp từng tế bào, đo dòng, đo nhiệt độ và cân bằng điện áp giữa các tế bào [1][10]. Nó cắt mạch khi phát hiện quá nạp, quá xả, quá dòng hoặc nhiệt độ vượt ngưỡng cho phép [1][2]. Nó tính trạng thái sạc và trạng thái sức khỏe rồi gửi sang inverter theo giao thức đã thống nhất [10]. Nó phát hai giới hạn động: giới hạn dòng nạp và giới hạn dòng xả cho inverter tuân theo [10]. Inverter chỉ điều độ công suất trong phạm vi các giới hạn mà hệ thống quản lý pin cho phép [10][33].

Hệ thống quản lý pin làm những việc gì

Hệ thống quản lý pin, tiếng Anh là battery management system, viết tắt BMS, là mạch điện tử giám sát và bảo vệ khối tế bào [1]. Bốn nhiệm vụ cụ thể gồm cân bằng điện áp giữa các tế bào, chống quá nạp, chống quá xả và giám sát nhiệt độ [1][2]. IEC 62619 đặt các yêu cầu an toàn cho pin lithium công nghiệp, trong đó có yêu cầu về chức năng bảo vệ [1]. IEC 63056 bổ sung các yêu cầu riêng cho pin lithium dùng trong hệ lưu trữ điện tới 1.500 V một chiều [2].

Trạng thái sạc và trạng thái sức khỏe

Trạng thái sạc, tiếng Anh là state of charge, viết tắt SoC, là lượng điện tích còn dùng được so với dung lượng khả dụng [10]. Trạng thái sức khỏe, tiếng Anh là state of health, viết tắt SoH, là tỷ số giữa dung lượng hiện tại và dung lượng ghi trên nhãn [10]. Hai đại lượng này khác nhau và không thay thế cho nhau [10]. Inverter dùng trạng thái sạc để quyết định nạp hay xả, và dùng trạng thái sức khỏe để cảnh báo suy giảm dung lượng [10][21].

Giới hạn dòng nạp, giới hạn dòng xả và giới hạn điện áp nạp

Hệ thống quản lý pin phát ba giới hạn động cho inverter [10][33]. Giới hạn dòng nạp và giới hạn dòng xả là hai điểm dữ liệu nằm trong mô hình pin cơ sở của SunSpec [10]. Giới hạn điện áp nạp là ngưỡng điện áp mà inverter không được vượt khi nạp [33]. Ba giới hạn này thay đổi liên tục theo nhiệt độ và theo trạng thái sạc hiện tại [10][21].

Lỗi khi hệ thống quản lý pin cắt hẳn dòng thay vì hạ điện áp

Victron mô tả một lỗi thường gặp ở hệ tự lắp: hệ thống quản lý pin đặt giới hạn dòng nạp về 0 khi pin đầy, thay vì hạ giới hạn điện áp nạp [33]. Cách xử lý này khiến inverter hiểu là pin từ chối nhận điện và phát cảnh báo quá nạp sai [33]. Yêu cầu đúng là hệ thống quản lý pin điều chỉnh giới hạn điện áp nạp, không chặn dòng bằng cách đưa giới hạn về không [33]. Đây là ví dụ điển hình cho việc tương thích nằm ở cách trao đổi dữ liệu, không chỉ ở phần cứng [33].

Pin quản lý và pin không truyền thông

Victron chia rõ hai nhóm: pin có hệ thống quản lý pin nói qua CAN, và ắc quy chì không có truyền thông số [33]. Nhóm thứ nhất gồm các dòng đã thử nghiệm như BYD B-Box, Pylontech, Pytes, SimpliPhi Power và Bluenova [33]. Nhóm thứ hai gồm AGM, Gel, OPzS, OPzV và ắc quy kéo, hoạt động không cần trao đổi dữ liệu [33]. IEC 61427-2 quy định phương pháp thử độ bền cho pin lưu trữ nối lưới, áp dụng trung tính với mọi loại hóa học [8][9].

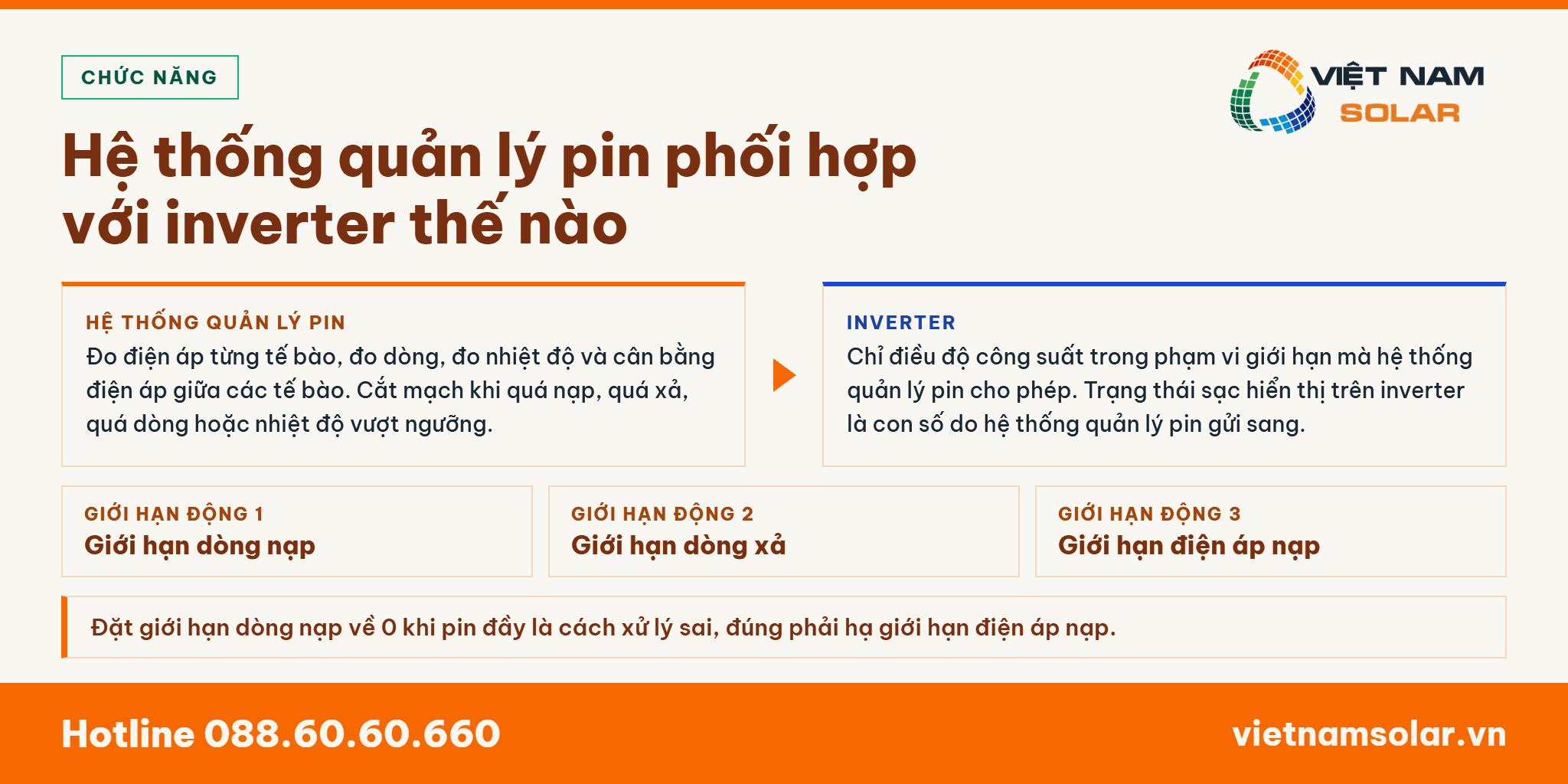

Hệ thống quản lý pin phối hợp với inverter thế nào
Hệ thống quản lý pin phối hợp với inverter thế nào

8. Ứng dụng trong điện mặt trời và lỗi ghép pin hay gặp Điện mặt trời

Hệ điện mặt trời có lưu trữ đấu theo hai kiểu: ghép phía một chiều và ghép phía xoay chiều [17][18]. Ghép phía một chiều cho phép nạp thẳng từ tấm pin vào khối pin qua một lần chuyển đổi [17]. Ghép phía xoay chiều dùng hai bộ chuyển đổi riêng nên linh hoạt khi cải tạo hệ đã có [18]. Hiệu suất vòng của hệ lưu trữ lithium theo báo cáo của Bộ Năng lượng Hoa Kỳ là 72% năm 2018 và dự báo 83% năm 2025 [19]. Lỗi phổ biến nhất tại Việt Nam là mua khối pin rời không nằm trong danh sách tương thích của inverter [27][29].

Ghép phía một chiều và ghép phía xoay chiều

Ghép phía một chiều nối khối pin vào cùng thanh cái một chiều với dãy tấm pin, qua một bộ biến đổi chung [17]. Ghép phía xoay chiều dùng một inverter cho tấm pin và một bộ biến đổi riêng cho khối pin, nối chung ở phía xoay chiều [18]. Nghiên cứu của NREL phân tích hai kiến trúc này cho ứng dụng sau công tơ và cho nhà máy quy mô lớn [17][18]. Kiểu ghép quyết định khối pin cần cửa sổ điện áp nào, nên phải chốt kiến trúc trước khi chọn pin [17].

Ma trận tương thích thực tế của một số dòng inverter

Sungrow công bố dòng SH3.0 đến SH6.0RS và SH5.0 đến SH10RT đi được với BYD Battery-Box dòng HVS và HVM, cùng Pylontech Powercube và Pylontech Force [29]. Cùng bảng đó, dòng SH15-25T chỉ đi với khối SBH100-400 và không nhận pin bên thứ ba [29]. SolarEdge công bố inverter ba pha StorEdge đi với pin 48 V của hãng và BYD Battery-Box Premium LVS từ 1 đến 6 module [34]. Pylontech phát hành danh sách inverter tương thích riêng cho hệ lưu trữ của mình [32].

Hệ đóng và hệ mở

Hệ đóng là hệ mà hãng chỉ cho ghép khối pin của chính hãng đó [28][29]. Huawei LUNA2000 S1 là ví dụ, khối pin và inverter thuộc cùng một hệ sinh thái FusionSolar [28]. Hệ mở là hệ chấp nhận nhiều thương hiệu pin đã thử nghiệm, như Victron với danh sách pin quản lý nhiều hãng [33]. Hệ mở linh hoạt hơn khi mở rộng, nhưng bù lại đòi hỏi kiểm tra bảng tương thích kỹ hơn trước mỗi lần thay đổi [29][33].

Nâng cấp pin cho hệ đã lắp

Trước khi thêm hoặc thay khối pin cho hệ đang chạy, cần kiểm tra bốn điểm [29][34]. Điểm một là phiên bản phần mềm điều khiển của inverter có nằm trong mức hỗ trợ khối pin mới không [34]. Điểm hai là số module tối đa mà inverter cho phép, ví dụ Sungrow giới hạn 3 đến 8 module với dòng SH5.0 đến SH10RT [29]. Điểm ba là tuần sản xuất của inverter, tiêu chí mà SolarEdge dùng khi công bố hỗ trợ BYD Battery-Box Premium [34]. Điểm bốn là các module cũ và mới có cùng mã sản phẩm và cùng phiên bản phần mềm hay không [30].

Lỗi ghép pin hay gặp tại Việt Nam

Lỗi thứ nhất là chọn pin theo điện áp danh định mà không so hai đầu dải làm việc [26][28]. Lỗi thứ hai là dùng dây mạng thông thường cho kênh truyền thông thay vì dây theo tài liệu hãng [30]. Lỗi thứ ba là ghép khối pin không có trong bảng tương thích, dẫn tới inverter không nhận hoặc chạy sai chế độ [29][33]. Lỗi thứ tư là bỏ qua yêu cầu phần mềm điều khiển, trường hợp SolarEdge nêu rõ mốc CPU 4.21.1xx là ví dụ [34].

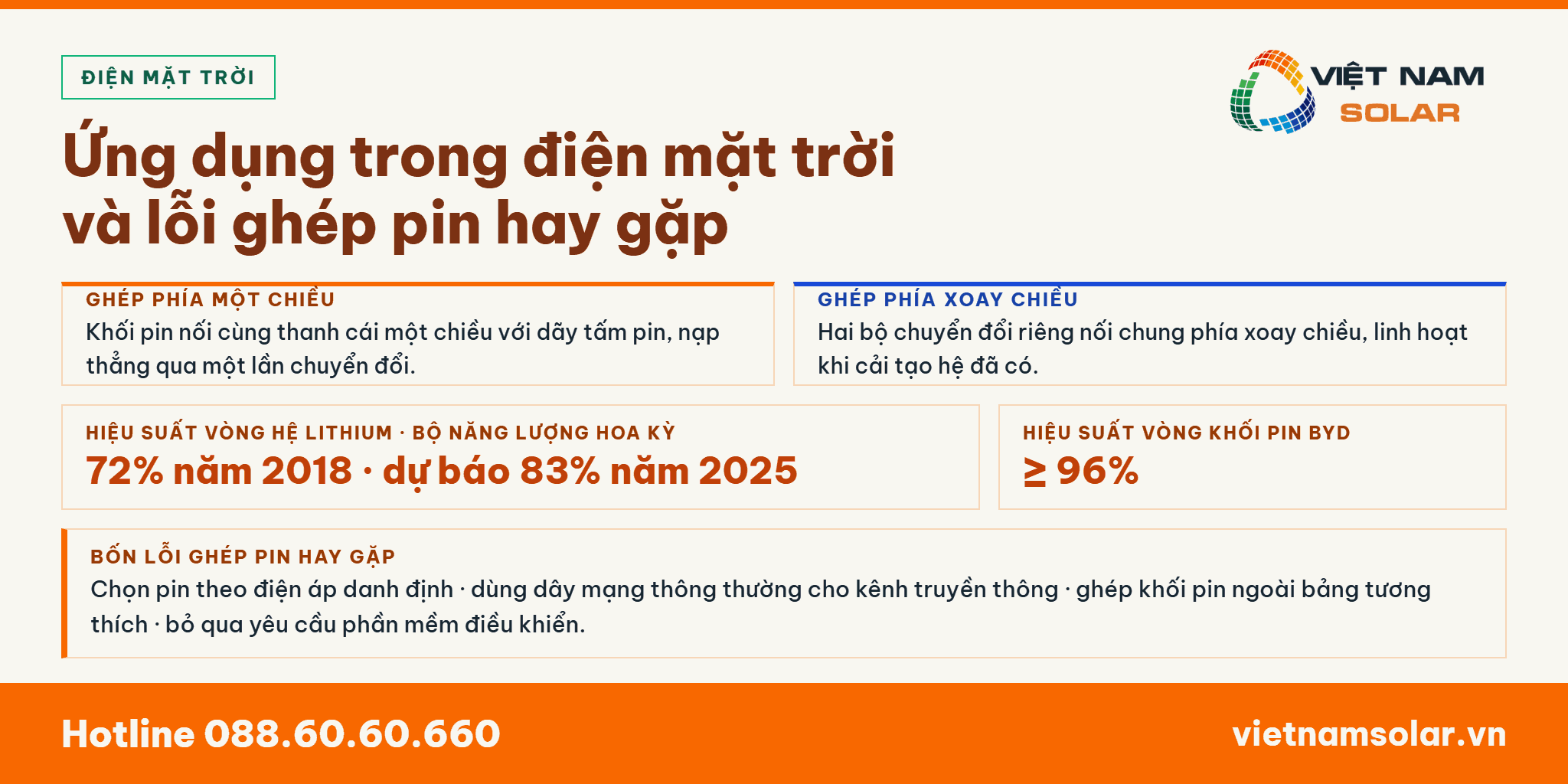

Ứng dụng trong điện mặt trời và lỗi ghép pin hay gặp
Ứng dụng trong điện mặt trời và lỗi ghép pin hay gặp

9. Tiêu chuẩn quốc tế và quy định Việt Nam liên quan Tiêu chuẩn

IEC 62619 ấn bản 2.0 công bố ngày 24 tháng 5 năm 2022, đặt yêu cầu an toàn cho pin lithium công nghiệp [1]. IEC 63056 ấn bản 1.0 công bố ngày 27 tháng 3 năm 2020, áp dụng cho pin lithium trong hệ lưu trữ tới 1.500 V một chiều [2]. IEC 62933-5-1 ấn bản 1.0 công bố ngày 30 tháng 7 năm 2024, đặt yêu cầu an toàn cho hệ lưu trữ tích hợp lưới [3]. IEC 62109-2 ấn bản 1.0 công bố ngày 23 tháng 6 năm 2011, áp dụng cho inverter điện mặt trời kể cả khi có kèm lưu trữ [5]. Nghị định 135/2024/NĐ-CP ban hành ngày 22 tháng 10 năm 2024 quy định cơ chế khuyến khích điện mặt trời mái nhà tự sản xuất, tự tiêu thụ [35].

IEC 62619 và IEC 63056 — an toàn pin lithium

IEC 62619 ấn bản 2.0 đặt yêu cầu an toàn cho tế bào và khối pin lithium dùng trong ứng dụng công nghiệp, gồm cả hệ lưu trữ điện tĩnh tại [1]. IEC 63056 bổ sung các yêu cầu riêng cho pin lithium trong hệ lưu trữ điện, phạm vi tới điện áp một chiều tối đa 1.500 V [2]. IEC 63056 nêu rõ các ứng dụng gồm viễn thông, chiếu sáng khẩn cấp, hệ điện mặt trời và hệ lưu trữ dân dụng [2]. Hai tiêu chuẩn này là căn cứ để BYD và Huawei công bố chứng nhận trên tài liệu sản phẩm [26][28].

IEC 62933-5-1 — an toàn hệ lưu trữ nối lưới

IEC 62933-5-1 ấn bản 1.0 đặt yêu cầu an toàn cho hệ lưu trữ điện tích hợp vào lưới, áp dụng cho mọi công nghệ và mọi quy mô [3]. Tiêu chuẩn này bao gồm nhận diện mối nguy, đánh giá rủi ro và biện pháp kiểm soát rủi ro [3]. Với hệ điện hóa, tiêu chuẩn IEC 62933-5-2 áp dụng bổ sung [3]. So với bản kỹ thuật trước, ấn bản này chuyển nhiều câu khuyến nghị thành yêu cầu bắt buộc [3].

IEC 62109 — an toàn bộ biến đổi điện mặt trời

IEC 62109-1 đặt yêu cầu chung về an toàn cho bộ biến đổi công suất trong hệ điện mặt trời [4]. IEC 62109-2 đặt yêu cầu riêng cho inverter, áp dụng cho inverter nối lưới, inverter độc lập và inverter đa chế độ, kể cả khi có kèm hệ lưu trữ [5]. IEC 62109-3 bổ sung yêu cầu cho thiết bị điện tử gắn kèm phần tử quang điện [6]. Đây là căn cứ để nhà sản xuất công bố đầy đủ thông số cổng pin của inverter [5].

IEC 61427 — thử nghiệm pin lưu trữ năng lượng tái tạo

IEC 61427-1 quy định yêu cầu chung và phương pháp thử cho pin lưu trữ dùng trong hệ điện mặt trời độc lập [7]. IEC 61427-2 quy định cho ứng dụng nối lưới, đánh giá độ bền và đặc tính điện, áp dụng trung tính với mọi loại hóa học [8]. Tiêu chuẩn này nêu rõ thiết bị chuyển đổi công suất và thiết bị giao diện nằm ngoài phạm vi của nó [8]. Bản sửa đổi số 1 của IEC 61427-2 được công bố năm 2024 [9].

UL 1973, UL 9540 và IEEE 1547

UL Solutions chứng nhận khối pin theo UL 1973 và hệ lưu trữ hoàn chỉnh theo UL 9540 [23]. UL 9540A là phương pháp thử đánh giá lan truyền cháy trong hệ lưu trữ pin [24]. UL cũng phát hành tài liệu hướng dẫn tuân thủ quy định cho hệ lưu trữ pin [25]. Về phía đấu nối, IEEE Std 1547-2018 quy định yêu cầu kết nối và tương tác giữa nguồn phân tán với lưới điện [14][15][16].

Khung pháp lý Việt Nam

Nghị định 135/2024/NĐ-CP quy định cơ chế, chính sách khuyến khích phát triển điện mặt trời mái nhà tự sản xuất, tự tiêu thụ, ban hành ngày 22 tháng 10 năm 2024 [35]. Văn bản này là căn cứ pháp lý khi anh chị lắp hệ điện mặt trời mái nhà có kèm lưu trữ [35]. Về mặt kỹ thuật, thiết bị lắp đặt vẫn cần hồ sơ chứng nhận theo các tiêu chuẩn quốc tế nêu trên [1][2][3]. Bộ Năng lượng Hoa Kỳ cũng công bố phương pháp đánh giá hệ lưu trữ pin, có thể dùng làm tài liệu tham chiếu khi nghiệm thu [20][22].

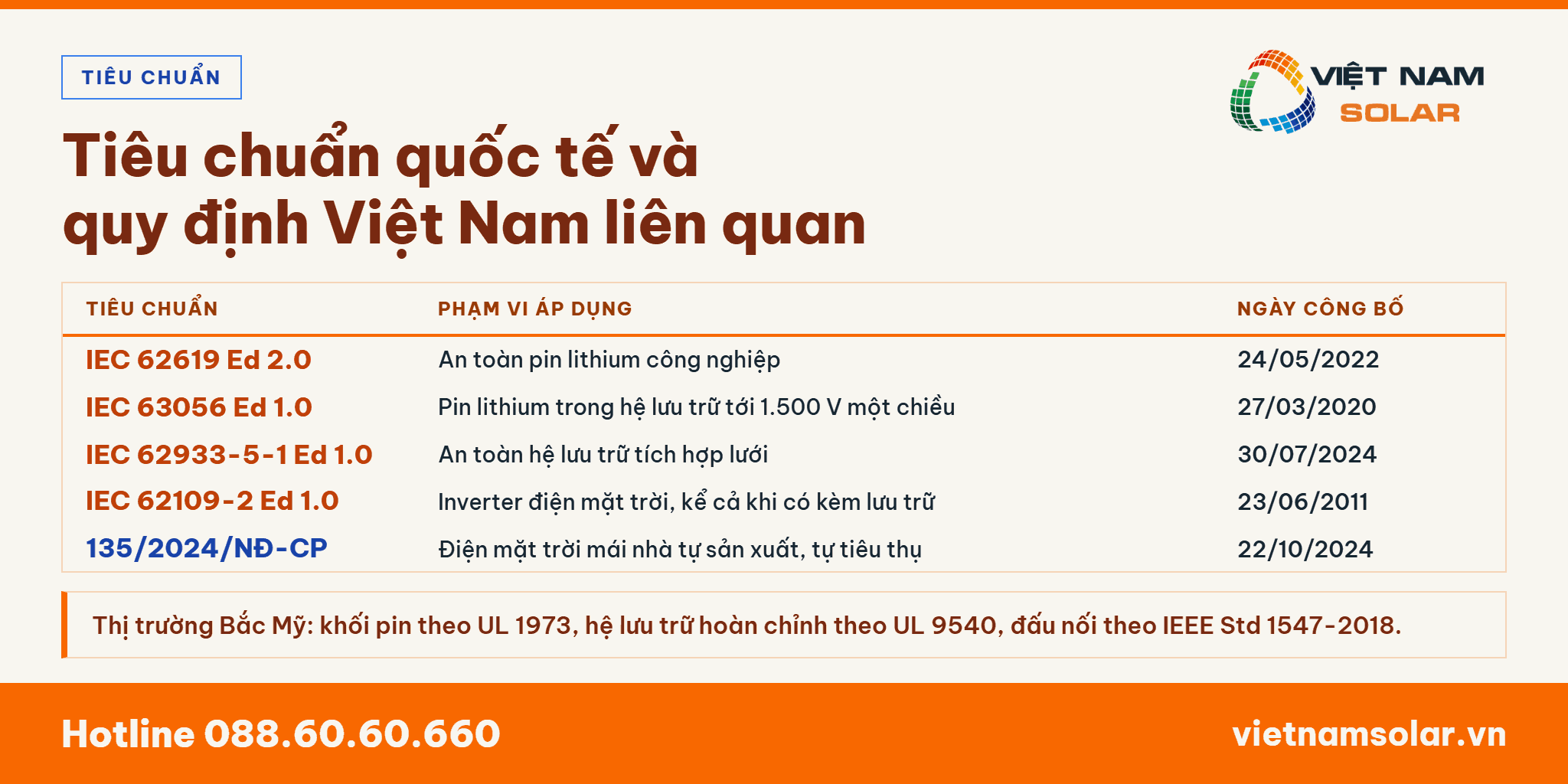

Tiêu chuẩn quốc tế và quy định Việt Nam liên quan
Tiêu chuẩn quốc tế và quy định Việt Nam liên quan

10. Câu hỏi thường gặp về pin lưu trữ tương thích với inverter Hỏi đáp

Phần này gom 14 câu hỏi thật mà anh chị thường tra khi chọn pin lưu trữ cho hệ điện mặt trời. Mỗi câu trả lời dẫn nguồn tài liệu kỹ thuật của hãng hoặc tiêu chuẩn quốc tế mở được [26][28][29][34]. Câu trả lời đầu tiên luôn trả lời thẳng, hai câu sau giải thích căn cứ [10][33].

Q1Pin lưu trữ tương thích với inverter là gì?

Đó là khối pin đã được nhà sản xuất inverter thử nghiệm và công bố vận hành được cùng inverter đó [26][29]. Tương thích gồm bốn điều kiện đồng thời: dải điện áp một chiều, giới hạn dòng nạp xả, giao thức truyền thông và phiên bản phần mềm điều khiển [29][34]. Thiếu một điều kiện là không tương thích, kể cả khi đầu nối vừa khít [33].

Q2Làm sao biết pin có tương thích với inverter của tôi không?

Cách chắc chắn nhất là tra bảng tương thích do chính hai hãng phát hành [27][29]. BYD phát hành danh sách inverter tương thích riêng cho dòng Battery-Box Premium HVS và HVM [27]. Sungrow, Pylontech và SolarEdge đều có tài liệu tương tự, nêu rõ mã sản phẩm, số module cho phép và yêu cầu phần mềm [29][32][34].

Q3Inverter Sungrow dùng được pin BYD không?

Theo bảng tương thích của Sungrow, dòng SH3.0 đến SH6.0RS và SH5.0 đến SH10RT đi được với BYD Battery-Box dòng HVS và HVM [29]. Riêng dòng SH15-25T không hỗ trợ bất kỳ khối pin bên thứ ba nào [29]. Anh chị cần đối chiếu đúng mã inverter đang dùng, vì cùng thương hiệu nhưng khác dòng thì kết quả khác nhau [29].

Q4Pin Pylontech dùng được với inverter nào?

Pylontech phát hành tài liệu danh sách inverter tương thích riêng cho hệ lưu trữ của hãng [32]. Bảng tương thích của Sungrow cũng ghi nhận Pylontech Powercube và Pylontech Force đi được với dòng SH3.0 đến SH6.0RS và SH5.0 đến SH10RT [29]. Victron liệt kê Pylontech trong nhóm pin quản lý có hệ thống quản lý pin giao tiếp qua CAN [33].

Q5Pin 48 V có lắp vào inverter cao áp được không?

Không, vì cổng pin cao áp có ngưỡng điện áp khởi động cao hơn nhiều lần mức 48 V [26][28]. Cổng pin của LUNA2000 S1 một pha làm việc trong dải 350 đến 560 V, khối 48 V nằm hoàn toàn dưới ngưỡng đó [28]. Chiều ngược lại còn nguy hiểm hơn vì vượt mức cách điện mà IEC 62109-1 đặt ra cho cổng hạ áp [4].

Q6Cắm dây CAN vào pin khác hãng có chạy không?

Không chắc chắn, vì cùng đầu nối RJ45 nhưng thứ tự chân và nội dung dữ liệu có thể khác nhau [26][28]. SunSpec chuẩn hóa nội dung dữ liệu pin qua các mô hình 802 đến 805 nhằm giảm đúng vấn đề này [10]. Tuy vậy không phải hãng nào cũng triển khai đủ mô hình, nên vẫn phải theo tài liệu của cặp thiết bị đang lắp [12][30].

Q7Vì sao pin báo lỗi mất kết nối truyền thông với inverter?

Nguyên nhân thường gặp là sai thứ tự chân dây, sai địa chỉ thiết bị hoặc sai mã cấu hình loại pin [30][31]. Tài liệu hướng dẫn của Sungrow cho khối SBR và cho dòng inverter SH-RT mô tả cụ thể cách đấu và đặt cấu hình [30][31]. Nguyên nhân thứ hai là inverter chạy phiên bản phần mềm chưa hỗ trợ khối pin đó [34].

Q8Pin lưu trữ cần giao thức gì để nói chuyện với inverter?

Hai chuẩn vật lý phổ biến là CAN và RS485 [26]. BYD Battery-Box Premium công bố hỗ trợ cả CAN và RS485 [26]. Huawei LUNA2000 S1 công bố RS485, Ethernet và CAN, trong đó CAN chỉ dùng khi ghép nhiều hệ lưu trữ song song [28]. Về nội dung dữ liệu, SunSpec định nghĩa mô hình pin trên nền Modbus [10][11].

Q9Trạng thái sạc hiển thị trên inverter lấy từ đâu?

Trạng thái sạc do hệ thống quản lý pin tính rồi gửi sang inverter qua kênh truyền thông [10]. SunSpec định nghĩa trạng thái sạc là lượng điện tích còn dùng được của khối pin trong mô hình pin cơ sở 802 [10]. Inverter chỉ hiển thị lại con số đó, không tự đo được trạng thái sạc từ điện áp đầu cực [10].

Q10Ghép pin không nằm trong danh sách tương thích có mất bảo hành không?

Danh sách tương thích là phạm vi mà nhà sản xuất đã thử nghiệm và cam kết [27][29]. Ghép ngoài phạm vi đó đồng nghĩa với việc không có cơ sở kỹ thuật để hãng bảo hành phần hư hỏng liên quan [29][34]. Anh chị nên đối chiếu điều khoản bảo hành cụ thể của từng hãng trước khi quyết định [27][32].

Q11Có thể ghép hai hãng pin khác nhau vào một inverter không?

Về nguyên tắc là không, vì mỗi hệ thống quản lý pin phát dữ liệu và giới hạn theo cách riêng [10][33]. Inverter chỉ nhận một nguồn dữ liệu pin chủ tại một thời điểm theo mô hình thông tin chuẩn [10]. Bảng tương thích của các hãng cũng liệt kê từng khối pin riêng, không có phương án trộn thương hiệu [29][34].

Q12Dung lượng pin tối đa một inverter nhận được là bao nhiêu?

Con số này do nhà sản xuất inverter quy định theo số module cho phép [28][29]. Sungrow cho phép 2 đến 6 module với dòng SH3.0 đến SH6.0RS và 3 đến 8 module với dòng SH5.0 đến SH10RT [29]. Huawei công bố LUNA2000 S1 mở rộng từ 5 kWh tới 20,7 kWh điện năng khả dụng và tối đa 4 hệ chạy song song [28]. SolarEdge giới hạn 1 đến 5 module tùy dòng inverter và loại pin [34].

Q13Nâng phiên bản phần mềm inverter có làm pin cũ hết tương thích không?

Phiên bản phần mềm là một trong bốn lớp tương thích, nên thay đổi nó có thể thay đổi phạm vi hỗ trợ [34]. SolarEdge công bố ngưỡng phần mềm tối thiểu cho từng cặp inverter và pin, ví dụ CPU 4.21.1xx trở lên cho một mã inverter [34]. Trước khi nâng cấp, anh chị nên đối chiếu tài liệu tương thích của phiên bản mới [29][34].

Q14Hiệu suất vòng của hệ lưu trữ là bao nhiêu?

Hiệu suất vòng là tỷ số giữa điện năng xả ra và điện năng nạp vào, sau khi trừ phần tự tiêu thụ của hệ [19]. Báo cáo của Bộ Năng lượng Hoa Kỳ ghi mức 72% cho hệ lithium năm 2018 và dự báo 83% năm 2025 [19]. Ở cấp khối pin, BYD công bố hiệu suất vòng lớn hơn hoặc bằng 96% cho dòng Battery-Box Premium [26]. Hai con số khác nhau vì một bên tính cả bộ chuyển đổi công suất, một bên chỉ tính khối pin [19][21].

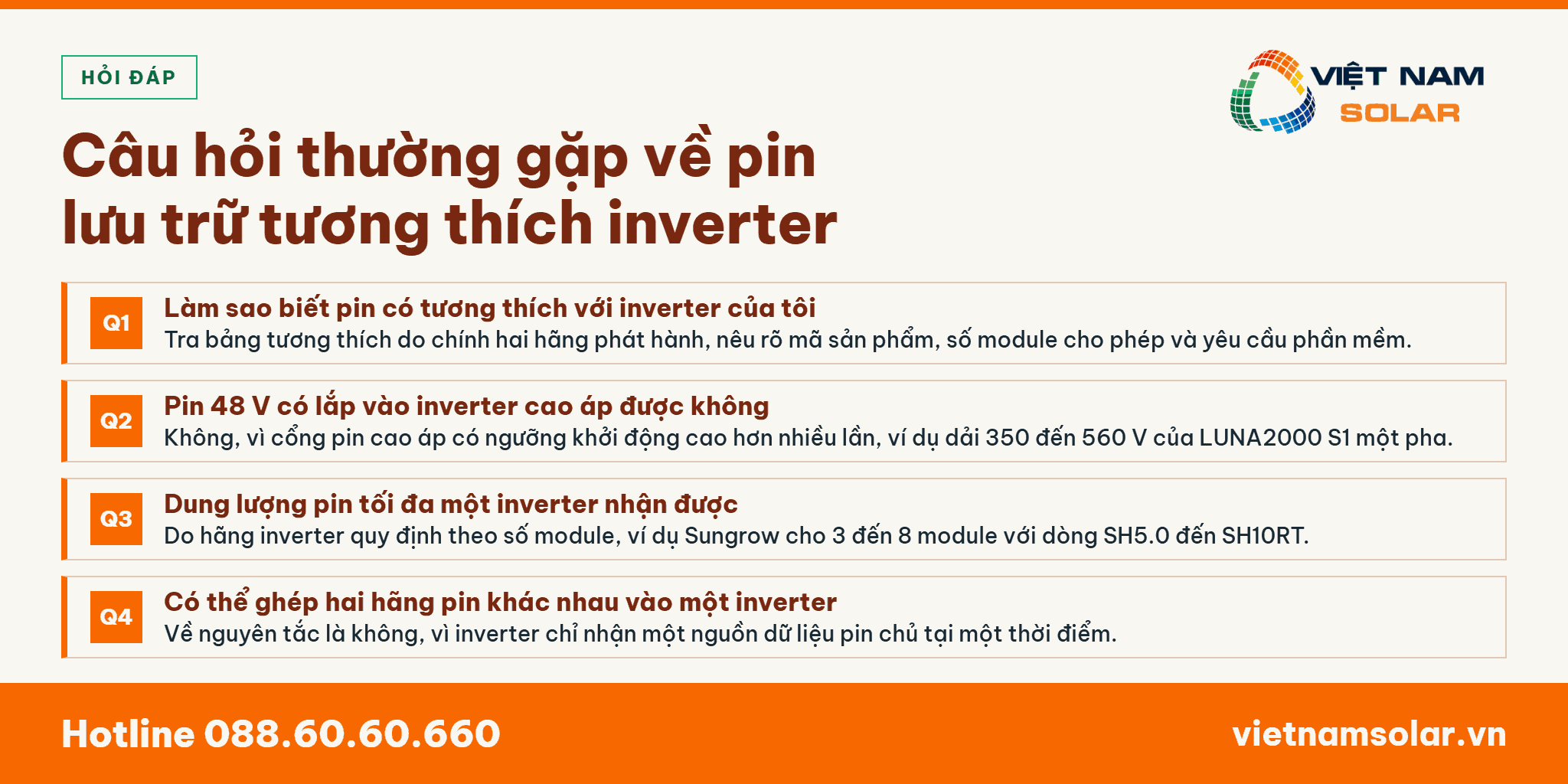

Câu hỏi thường gặp về pin lưu trữ tương thích với inverter
Câu hỏi thường gặp về pin lưu trữ tương thích với inverter
BIÊN SOẠN VÀ KIỂM DUYỆT

Bài viết do đội ngũ 50 kỹ sư của Công ty TNHH Việt Nam Solar biên soạn và kiểm duyệt. Công ty hoạt động liên tục trong lĩnh vực điện mặt trời từ năm 2018, đã khảo sát, thiết kế và thi công hàng nghìn công trình trên cả nước, đồng thời là nhà phân phối chính hãng hơn 20 thương hiệu biến tần, tấm pin và pin lưu trữ. Mọi kỹ sư tham gia biên soạn đều nắm chứng chỉ hành nghề về điện và xây dựng do cơ quan quản lý Nhà nước cấp.

Việt Nam Solar hoạt động với đầy đủ tư cách pháp nhân, gồm Giấy phép hoạt động điện lực số 175/GP-SCT do Sở Công Thương cấp, Giấy phép năng lực hoạt động xây dựng HCM-00076550 công bố trên cổng thông tin Bộ Xây dựng, cùng nhãn hiệu độc quyền số 604703 do Cục Sở hữu trí tuệ cấp văn bằng bảo hộ. Công ty duy trì ba chứng nhận hệ thống quản lý còn hiệu lực gồm ISO 9001:2015, ISO 14001:2018 và ISO 45001:2018, trạng thái hiệu lực xác minh trên IAF CertSearch.

Mọi số liệu kỹ thuật, thông tin pháp lý và mốc thời gian nêu trong bài đều được đối chiếu với hồ sơ chính hãng của nhà sản xuất và văn bản pháp luật hiện hành trước khi xuất bản, để nội dung công bố có thể kiểm chứng độc lập.

Mã số thuế: 0315209693Đường dây nóng: 088.60.60.660Thư điện tử: [email protected]Trang: vietnamsolar.vn

Tài liệu tham khảo từ nguồn quốc tế

  1. 1International Electrotechnical Commission. (2022). IEC 62619:2022 — Secondary cells and batteries containing alkaline or other non-acid electrolytes: Safety requirements for secondary lithium cells and batteries, for use in industrial applications (Ed. 2.0). IEC.
  2. 2International Electrotechnical Commission. (2020). IEC 63056:2020 — Secondary cells and batteries containing alkaline or other non-acid electrolytes: Safety requirements for secondary lithium cells and batteries for use in electrical energy storage systems (Ed. 1.0). IEC.
  3. 3International Electrotechnical Commission. (2024). IEC 62933-5-1:2024 — Electrical energy storage (EES) systems, Part 5-1: Safety considerations for grid-integrated EES systems, General specification (Ed. 1.0). IEC.
  4. 4International Electrotechnical Commission. (2010). IEC 62109-1:2010 — Safety of power converters for use in photovoltaic power systems, Part 1: General requirements. IEC.
  5. 5International Electrotechnical Commission. (2011). IEC 62109-2:2011 — Safety of power converters for use in photovoltaic power systems, Part 2: Particular requirements for inverters (Ed. 1.0). IEC.
  6. 6International Electrotechnical Commission. (2020). IEC 62109-3:2020 — Safety of power converters for use in photovoltaic power systems, Part 3: Particular requirements for electronic devices in combination with photovoltaic elements. IEC.
  7. 7International Electrotechnical Commission. (2013). IEC 61427-1:2013 — Secondary cells and batteries for renewable energy storage: General requirements and methods of test, Part 1: Photovoltaic off-grid application. IEC.
  8. 8International Electrotechnical Commission. (2015). IEC 61427-2:2015 — Secondary cells and batteries for renewable energy storage: General requirements and methods of test, Part 2: On-grid applications (Ed. 1.0). IEC.
  9. 9International Electrotechnical Commission. (2024). IEC 61427-2:2015/AMD1:2024 — Amendment 1 to IEC 61427-2:2015. IEC.
  10. 10SunSpec Alliance. SunSpec Energy Storage Models — SunSpec Alliance Interoperability Specification. SunSpec Alliance.
  11. 11SunSpec Alliance. SunSpec Modbus. SunSpec Alliance.
  12. 12SunSpec Alliance. SunSpec Information Model Reference. SunSpec Alliance.
  13. 13SunSpec Alliance. Energy Storage — specifications and information models. SunSpec Alliance.
  14. 14Institute of Electrical and Electronics Engineers. (2018). IEEE Std 1547-2018 — IEEE Standard for Interconnection and Interoperability of Distributed Energy Resources with Associated Electric Power Systems Interfaces. IEEE.
  15. 15Horowitz, K., Peterson, Z., Coddington, M., Ding, F., Sigrin, B., et al. (2020). Highlights of IEEE Standard 1547-2018 (NREL/TP-6A20-75436). National Renewable Energy Laboratory.
  16. 16National Renewable Energy Laboratory. (2021). Highlights of IEEE Standard 1547-2018 Implementation Considerations (NREL/TP-5D00-81028). NREL.
  17. 17DiOrio, N., & Denholm, P. (2020). DC-connected Solar Plus Storage Modeling for Behind-the-Meter Applications (NREL/TP-6A20-71779). National Renewable Energy Laboratory.
  18. 18DiOrio, N., Denholm, P., & Hobbs, W. (2018). DC-connected Solar Plus Storage Modeling and Analysis (NREL/TP-6A20-71636). National Renewable Energy Laboratory.
  19. 19Mongird, K., Fotedar, V., Viswanathan, V., Koritarov, V., Balducci, P., Hadjerioua, B., & Alam, J. (2019). Energy Storage Technology and Cost Characterization Report. Pacific Northwest National Laboratory for the U.S. Department of Energy.
  20. 20U.S. Department of Energy. (2023). Battery Energy Storage System Evaluation Method. U.S. DOE.
  21. 21Rosewater, D. (2021). DOE Energy Storage Handbook, Chapter 16: Energy Storage Performance Testing. Sandia National Laboratories.
  22. 22Sandia National Laboratories. U.S. DOE Energy Storage Handbook. DOE Office of Electricity Energy Storage Program.
  23. 23UL Solutions. Energy Storage System Testing and Certification (UL 1973, UL 9540). UL Solutions.
  24. 24UL Solutions. UL 9540A Test Method for Battery Energy Storage Systems (BESS). UL Solutions.
  25. 25UL Solutions. Your Guide to Battery Energy Storage Regulatory Compliance. UL Solutions.
  26. 26BYD Company Limited. (2023). Battery-Box Premium HVS & HVM Datasheet, V1.8 (EN). BYD Battery-Box.
  27. 27BYD Company Limited. (2025). BYD Battery-Box Premium HVS & HVM Compatible Inverter List, V2.20. BYD Battery-Box.
  28. 28Huawei Technologies Co., Ltd. LUNA2000-5/7/10/12/14/15/17/19/21-S1 Smart Energy Storage System — Specifications. Huawei FusionSolar.
  29. 29Sungrow Deutschland GmbH. (2025). Compatibility List, Version 3.9. Sungrow Power Supply Co., Ltd.
  30. 30Sungrow Power Supply Co., Ltd. (2025). SBR064/096/128/160/192/224/256 High Voltage Battery — User Manual. Sungrow.
  31. 31Sungrow Power Supply Co., Ltd. (2025). User Manual — Three-Phase Hybrid Inverter SH5.0RT/SH6.0RT/SH8.0RT/SH10RT. Sungrow.
  32. 32Pylon Technologies Co., Ltd. (2023). Inverter Compatible List V2.21 — Pylontech ESS. Pylontech.
  33. 33Victron Energy B.V. Battery Compatibility. Victron Energy.
  34. 34SolarEdge Technologies. Technical Note — Compatibility Matrix for SolarEdge Three-Phase Inverters and Batteries. SolarEdge Knowledge Center.
  35. 35Chính phủ nước Cộng hòa xã hội chủ nghĩa Việt Nam. (2024). Nghị định số 135/2024/NĐ-CP quy định cơ chế, chính sách khuyến khích phát triển điện mặt trời mái nhà tự sản xuất, tự tiêu thụ. Cổng Thông tin điện tử Chính phủ.
Việt Nam Solar News

Việt Nam Solar tự hào là một trong những nhà phân phối hàng đầu tại Việt Nam trong lĩnh vực năng lượng mặt trời. Hiện nay, chúng tôi là đối tác phân phối chính thức của hơn 20 thương hiệu hàng đầu thế giới, tiêu biểu như Huawei, BYD, Sigenergy, Panasonic, Risen, Solis, Pylontech cùng nhiều thương hiệu quốc tế uy tín khác. Được hơn 1.000 đối tác và 2.000 đơn vị lắp đặt trên toàn quốc tin tưởng lựa chọn, Việt Nam Solar không ngừng khẳng định vị thế trên thị trường bằng năng lực cung ứng mạnh mẽ, dịch vụ chuyên nghiệp và cam kết đồng hành lâu dài. Với đội ngũ hơn 50 kỹ sư giàu kinh nghiệm cùng hệ thống hơn 10 chi nhánh phủ khắp cả nước, Việt Nam Solar cam kết mang đến những giải pháp năng lượng sạch hiệu quả, an toàn và bền vững, đáp ứng tối ưu nhu cầu của khách hàng và đối tác trong hành trình hướng tới tương lai xanh. Cam kết của chúng tôi

“Chữ tín quý hơn vàng”. Việt Nam Solar vô cùng trân trọng sự tín nhiệm của Quý khách hàng. Chúng tôi đặt sự nghiệp của mình trong tay Quý vị bằng chất lượng, uy tín, tính chuyên nghiệp và giá cả cạnh tranh hàng đầu. Hãy tới và trải nghiệm!
CEO VIỆT NAM SOLAR

Để lại một bình luận
