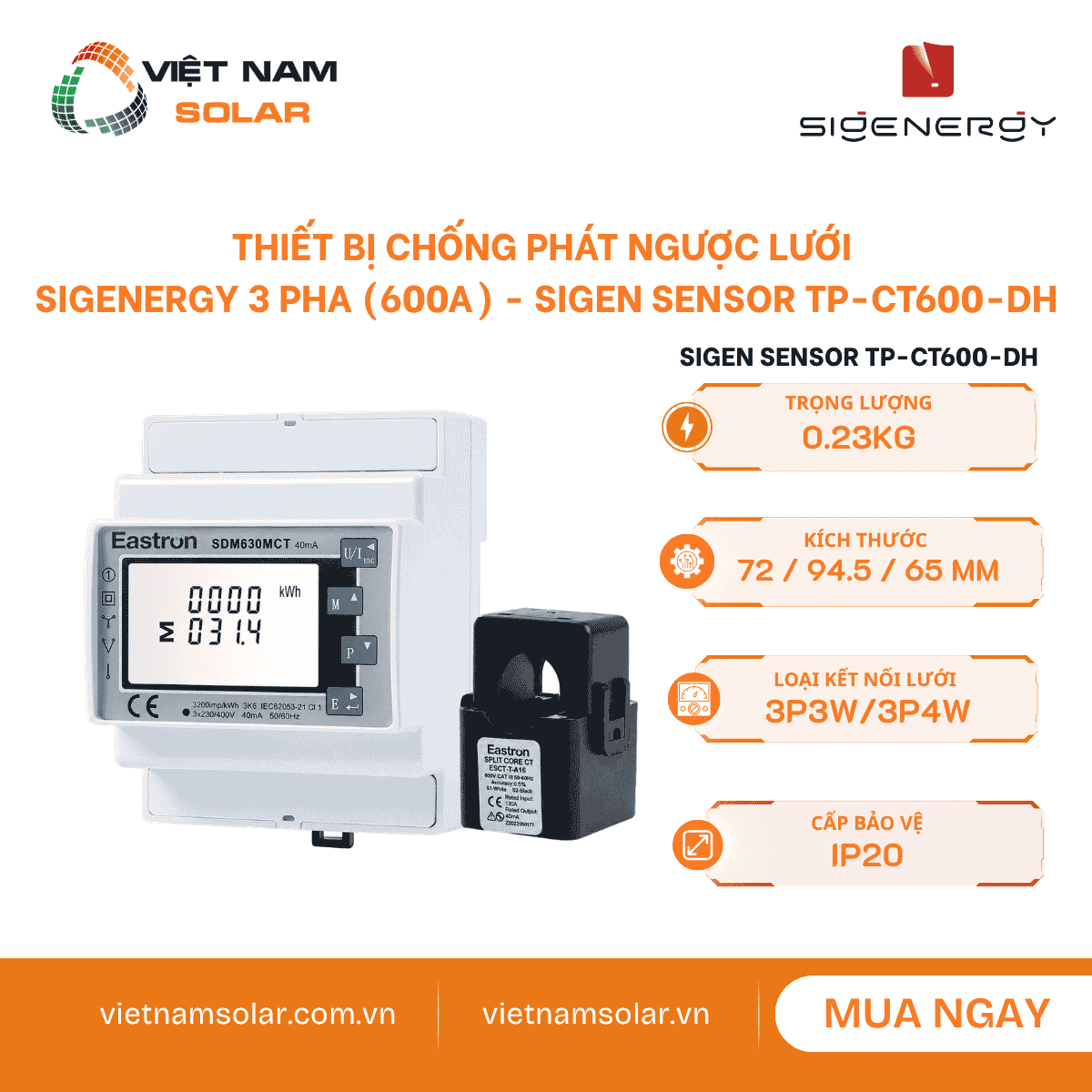

Sigen Sensor TP-CT600-DH – Thiết Bị Chống Phát Ngược Lưới Sigenergy 3 Pha (600A)
|
📋 |
Tài liệu kỹ thuật Sigen Sensor TP-CT600-DH - Thiết Bị Chống Phát Ngược Lưới Sigenergy 3 Pha (600A) |
Việt Nam Solar tổng hợp 8 tài liệu dành cho Sigen Sensor TP-CT600-DH - Thiết Bị Chống Phát Ngược Lưới Sigenergy 3 Pha (600A), gồm datasheet, user manual, quick guide và các liên kết web cần thiết để khách hàng dễ tra cứu khi chọn inverter hybrid Sigenergy 1 pha.
⚙ Tài liệu PDF sản phẩm ▼ 3 tài liệu
| Datasheet (Tài liệu thông số kỹ thuật) Sigen Sensor TP-CT600-DH - Thiết Bị Chống Phát Ngược Lưới Sigenergy 3 Pha (600A) | Truy cập | |
| User Manual (Tài liệu hướng dẫn sử dụng) Sigen Sensor TP-CT600-DH - Thiết Bị Chống Phát Ngược Lưới Sigenergy 3 Pha (600A) | Truy cập | |
| Quick Guide (Hướng dẫn lắp đặt nhanh) Sigen Sensor TP-CT600-DH - Thiết Bị Chống Phát Ngược Lưới Sigenergy 3 Pha (600A) | Truy cập |
⚙ Tài liệu web và tra cứu ▼ 5 tài liệu
| WEB | Tài liệu xử lý lỗi Sigen Sigen Sensor TP-CT600-DH - Thiết Bị Chống Phát Ngược Lưới Sigenergy 3 Pha (600A) | Truy cập |
| WEB | Chứng nhận nhà phân phối Sigenergy | Truy cập |
| WEB | Về thương hiệu Sigenergy | Truy cập |
| WEB | Tra cứu số seri chính hãng Sigenergy | Truy cập |
| WEB | Chính sách bảo hành Sigenergy | Truy cập |
5 trên 5 dựa trên 1 đánh giá
88 ₫
Đã bán 286⚙
Thông số kỹ thuật Sigen Sensor TP-CT600-DH
Sigen Sensor TP-CT600-DH · Thiết bị chống phát ngược lưới Sigenergy 3 pha 600A
Kiểu lưới
3P3W
3P4W hỗ trợ
CT
600A
Dòng CT tối đa
Cấp bảo vệ
IP20
Lắp trong tủ điện
⚙ Power Supply / Nguồn cấp
| Model / Mã sản phẩm | Sigen Sensor TP-CT600-DH |
| Grid connection type / Kiểu kết nối lưới | 3P3W / 3P4W |
| AC input voltage range / Dải điện áp AC đầu vào | 173 – 480 Vac |
| Nominal AC frequency / Tần số AC danh định | 50 / 60 Hz |
⚙ Measurement Accuracy / Độ chính xác đo lường
| Voltage accuracy / Độ chính xác điện áp | 0.5% |
| Current accuracy / Độ chính xác dòng điện | 0.5% |
| Power accuracy / Độ chính xác công suất | 1% |
| Frequency accuracy / Độ chính xác tần số | 0.2% |
⚙ Communication / Truyền thông
| Interface / Giao tiếp | RS485 |
| Baud rate / Tốc độ truyền | 9600 bps |
| Protocol / Giao thức | Modbus RTU |
⚙ General Data / Dữ liệu chung
| Dimensions (W / H / D) / Kích thước rộng / cao / sâu | 72 / 100 / 65.5 mm |
| Weight / Trọng lượng | 0.23 kg |
| Storage temperature range / Dải nhiệt độ lưu trữ | -40 ~ 70 °C |
| Operating temperature range / Dải nhiệt độ vận hành | -25 ~ 60 °C |
| Relative humidity range / Dải độ ẩm tương đối | 0% ~ 90% |
| Ingress protection rating / Cấp bảo vệ | IP20 |
| Installation method / Phương thức lắp đặt | Thanh ray DIN 35 mm |
⚙ CT Accessory / Phụ kiện biến dòng CT
| Number of CT / Số lượng CT | 3 cái |
| Cable length of CT / Chiều dài cáp CT | 1 m |
| Inner diameter of CT / Đường kính trong CT | 36 mm |
| Weight of CT / Trọng lượng CT | 0.4 kg |
| Max. operating current of CT / Dòng vận hành tối đa của CT | 600 A |
Trung tâm chính sách
Thông tin & chính sách
Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.
Về chúng tôi
01
Giới thiệu công ty
Lịch sử hình thành và phát triển.
02
Tầm nhìn & Sứ mệnh
Định hướng phát triển bền vững.
03
Chứng chỉ hành nghề
Giấy phép, chứng nhận và năng lực.
04
Báo chí viết về VNS
Thông tin truyền thông và báo chí.
05
Công trình điện mặt trời
Dự án tiêu biểu đã triển khai.
06
Danh sách cửa hàng
Hệ thống điểm bán trên toàn quốc.
07
Đăng ký đối tác
Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
× Đóng
1 / 1
Sigenergy · Thiết bị đo công suất · 3 pha CT 600ASigen Sensor TP-CT600-DH – Thiết Bị Chống Phát Ngược Lưới Sigenergy 3 Pha (600A)
Sigen Sensor TP-CT600-DH là thiết bị đo công suất 3 pha dùng biến dòng CT ngoài 600A, hỗ trợ hệ lưới 3P3W/3P4W, giao tiếp RS485 Modbus RTU và lắp trên thanh DIN 35mm. Thiết bị thu thập dữ liệu tại điểm đấu nối lưới để hệ inverter Sigenergy giám sát chiều công suất và cấu hình kiểm soát phát ngược phù hợp.[1][2]
Sigen Sensor TP-CT600-DH phù hợp công trình cần biến tần 600A có cổng dự phòng, ghép lưu trữ Sigenergy và mở rộng theo mô hình thương mại, công nghiệp.
📚 Danh mục bài viết
1. Tính năng nổi bật của Sigen Sensor TP-CT600-DH
Sigen Sensor TP-CT600-DH là cảm biến đo công suất cho hệ Sigenergy 3 pha cần theo dõi dòng công suất tại điểm lưới. Thiết bị có độ chính xác công suất 1%, tốc độ làm mới dữ liệu 100ms, màn hình LCD hiển thị thời gian thực và tích hợp mượt với thiết bị Sigenergy trong hệ cần kiểm soát phát ngược.[1]
1
Đo công suất 3 pha cho tủ điện dòng lớn
Model TP-CT600-DH dùng CT ngoài 600A, phù hợp hơn cho công trình có dòng tổng lớn, tủ điện thương mại, nhà xưởng hoặc hệ Sigenergy 3 pha cần đo tại điểm đấu nối lưới. Dữ liệu đo giúp inverter nhận biết hệ đang nhập điện hay phát điện ra lưới.[1]
2
3 CT ngoài, đường kính trong 36mm
Bộ cảm biến đi kèm 3 CT, mỗi CT có dây dài 1m, đường kính trong 36mm và dòng vận hành tối đa 600A. Đây là điểm quan trọng khi chọn thiết bị cho các tủ điện dùng dây pha lớn hoặc busbar cần khoảng kẹp rộng hơn.[1]
2. Thông số kỹ thuật Sigen Sensor TP-CT600-DH
Bảng dưới đây dùng đúng thông số của model Sigen Sensor TP-CT600-DH. Các điểm cần kiểm tra nhanh là 3P3W/3P4W, dải điện áp 173 đến 480Vac, CT 600A, 3 CT, đường kính trong CT 36mm, RS485 Modbus RTU, IP20 và lắp trên thanh DIN 35mm.[1]
⚙
Thông số kỹ thuật Sigen Sensor TP-CT600-DH
Sigen Sensor TP-CT600-DH · Thiết bị chống phát ngược lưới Sigenergy 3 pha 600A
Kiểu lưới
3P3W
3P4W hỗ trợ
CT
600A
Dòng CT tối đa
Cấp bảo vệ
IP20
Lắp trong tủ điện
⚙ Power Supply / Nguồn cấp
| Model / Mã sản phẩm | Sigen Sensor TP-CT600-DH [1] |
| Grid connection type / Kiểu kết nối lưới | 3P3W / 3P4W [1] |
| AC input voltage range / Dải điện áp AC đầu vào | 173 – 480 Vac [1] |
| Nominal AC frequency / Tần số AC danh định | 50 / 60 Hz [1] |
⚙ Measurement Accuracy / Độ chính xác đo lường
| Voltage accuracy / Độ chính xác điện áp | 0.5% [1] |
| Current accuracy / Độ chính xác dòng điện | 0.5% [1] |
| Power accuracy / Độ chính xác công suất | 1% [1] |
| Frequency accuracy / Độ chính xác tần số | 0.2% [1] |
⚙ Communication / Truyền thông
| Interface / Giao tiếp | RS485 [1] |
| Baud rate / Tốc độ truyền | 9600 bps [1] |
| Protocol / Giao thức | Modbus RTU [1] |
⚙ General Data / Dữ liệu chung
| Dimensions (W / H / D) / Kích thước rộng / cao / sâu | 72 / 100 / 65.5 mm [1] |
| Weight / Trọng lượng | 0.23 kg [1] |
| Storage temperature range / Dải nhiệt độ lưu trữ | -40 ~ 70 °C [1] |
| Operating temperature range / Dải nhiệt độ vận hành | -25 ~ 60 °C [1] |
| Relative humidity range / Dải độ ẩm tương đối | 0% ~ 90% [1] |
| Ingress protection rating / Cấp bảo vệ | IP20 [1] |
| Installation method / Phương thức lắp đặt | Thanh ray DIN 35 mm [1] |

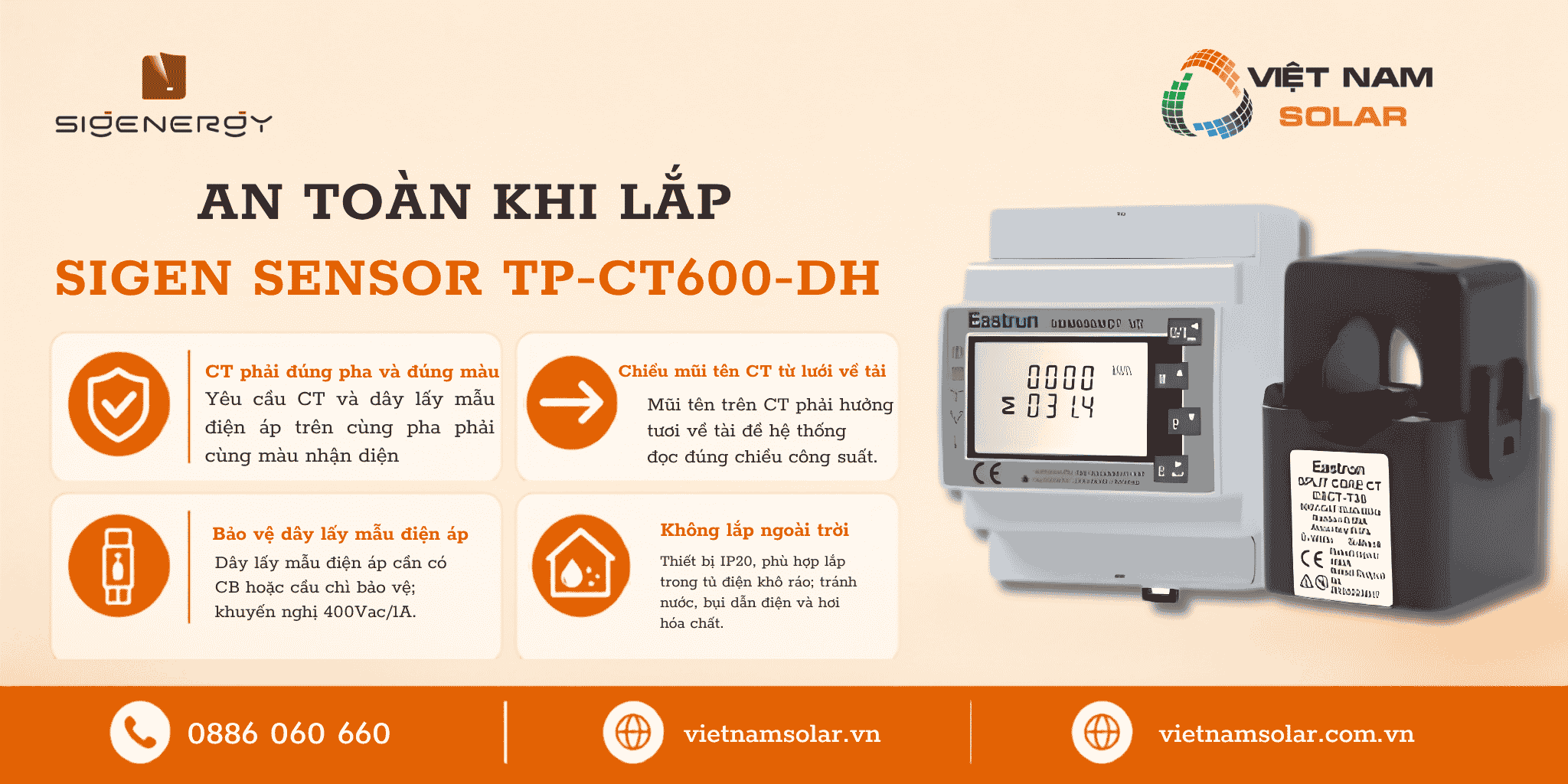

3. An toàn khi lắp Sigen Sensor TP-CT600-DH
Sigen Sensor TP-CT600-DH nằm trong tủ điện 3 pha có dòng lớn, vì vậy cần được lắp bởi kỹ thuật viên có chuyên môn. Trước khi thao tác phải ngắt nguồn, kiểm tra không còn điện, kiểm tra dây lấy mẫu điện áp, siết lại dây CT và bảo vệ dây lấy mẫu bằng CB hoặc cầu chì phù hợp.[2][3]
CT phải đúng pha và đúng màu
Quick guide yêu cầu CT và dây lấy mẫu điện áp trên cùng pha phải cùng màu nhận diện. Dây pha và dây N không được đấu lẫn, vì chỉ cần một pha sai cũng có thể làm sai số đo công suất và sai chiều nhập, xuất lưới.[2]
Chiều mũi tên CT từ lưới về tải
Chiều mũi tên trên CT cần hướng từ grid về load. Đây là điểm rất quan trọng khi dùng cảm biến cho chống phát ngược, vì chiều CT quyết định hệ thống hiểu công trình đang nhập điện hay phát điện ra lưới.[2]
Bảo vệ dây lấy mẫu điện áp
Power sensor cần có circuit breaker để bảo vệ. Nếu không có CB phía trước, dây lấy mẫu điện áp cần được bảo vệ bằng cầu chì ở từng pha; quick guide khuyến nghị cầu chì 400Vac/1A.[2]
Không lắp ngoài trời trần
Thiết bị có cấp bảo vệ IP20, phù hợp lắp trong tủ điện khô ráo. Không nên đặt ở nơi có nước, bụi dẫn điện, hơi muối, hơi hóa chất hoặc khu vực có nguy cơ chạm trực tiếp vào cọc đấu điện.
4. Cấu tạo và cách nhận diện Sigen Sensor TP-CT600-DH
Bộ Sigen Sensor TP-CT600-DH gồm thân đo SDM630MCT V2 dạng lắp DIN rail và 3 CT ngoài ESCT-T36 600A/5A. Thân đo có LCD, phím thao tác, RS485 Modbus, ngõ xung và các cọc đấu điện áp, dòng, truyền thông để đo công suất 3 pha tại điểm lưới.[1][3]
Thân đo lắp DIN rail
Thân đo có kích thước 72 x 100 x 65.5mm, trọng lượng 0.23kg và lắp trên thanh DIN 35mm. Kích thước này phù hợp bố trí trong tủ điện cùng CB, terminal, chống sét, cầu chì và module truyền thông.[1]
3 CT ngoài ESCT-T36 600A/5A
CT đi kèm có thông số ESCT-T36 600A/5A, cấp chính xác 0.5, tải định mức 1VA, tần số 50/60Hz, nhiệt độ làm việc -25 đến +70°C và tiêu chuẩn tham chiếu GB 20840.2-2014 / IEC 61869-2.[3]
LCD kiểm tra số liệu tại tủ
User manual cho biết thiết bị có thể hiển thị điện áp, dòng, tần số, hệ số công suất, công suất, điện năng nhập, điện năng xuất và THD. Nhờ đó kỹ thuật viên có thể kiểm tra nhanh tại tủ trước khi kiểm tra trên inverter hoặc phần mềm.[3]
5. Tài liệu kỹ thuật Sigen Sensor TP-CT600-DH
Bộ tài liệu của Sigen Sensor TP-CT600-DH nên được dùng khi tư vấn, lắp đặt và nghiệm thu. Datasheet giúp xác nhận đúng CT 600A, quick guide hướng dẫn đấu 3P4W/3P3W, còn user manual giúp kiểm tra LCD, RS485, địa chỉ Modbus, CT ratio, ngõ xung và các màn hình vận hành.[1][2][3]
|
📋
|
Tài liệu kỹ thuật Sigen Sensor TP-CT600-DH – Thiết Bị Chống Phát Ngược Lưới Sigenergy 3 Pha (600A) |
Việt Nam Solar tổng hợp 8 tài liệu dành cho Sigen Sensor TP-CT600-DH – Thiết Bị Chống Phát Ngược Lưới Sigenergy 3 Pha (600A), gồm datasheet, user manual, quick guide và các liên kết web cần thiết để khách hàng dễ tra cứu khi chọn inverter hybrid Sigenergy 1 pha.
⚙Tài liệu PDF sản phẩm▼ 3 tài liệu
| Datasheet (Tài liệu thông số kỹ thuật) Sigen Sensor TP-CT600-DH – Thiết Bị Chống Phát Ngược Lưới Sigenergy 3 Pha (600A) | Truy cập | |
| User Manual (Tài liệu hướng dẫn sử dụng) Sigen Sensor TP-CT600-DH – Thiết Bị Chống Phát Ngược Lưới Sigenergy 3 Pha (600A) | Truy cập | |
| Quick Guide (Hướng dẫn lắp đặt nhanh) Sigen Sensor TP-CT600-DH – Thiết Bị Chống Phát Ngược Lưới Sigenergy 3 Pha (600A) | Truy cập |
⚙Tài liệu web và tra cứu▼ 6 tài liệu
| WEB | Tài liệu xử lý lỗi Sigen Sigen Sensor TP-CT600-DH – Thiết Bị Chống Phát Ngược Lưới Sigenergy 3 Pha (600A) | Truy cập |
| WEB | Chứng nhận nhà phân phối Sigenergy | Truy cập |
| WEB | Về thương hiệu Sigenergy | Truy cập |
| WEB | Tra cứu số seri chính hãng Sigenergy | Truy cập |
| WEB | Chính sách bảo hành Sigenergy | Truy cập |
| WEB | Trang LinkedIn chính thức Việt Nam Solar | Truy cập |
6. Lắp đặt Sigen Sensor TP-CT600-DH đúng kỹ thuật
Khi lắp Sigen Sensor TP-CT600-DH, cần đặt thân đo trong tủ điện, kẹp đủ 3 CT vào đúng pha, giữ chiều mũi tên CT từ lưới về tải, kiểm tra dây lấy mẫu điện áp và đấu RS485 đúng cực. Với 3P4W, thiết bị mặc định không cần cài lại hệ thống; với 3P3W, cần thao tác chọn SYS 3P3 theo hướng dẫn.[2]
Lắp 3P4W đơn giản hơn
Quick guide ghi cấu hình mặc định là 3P4W, không cần cài đặt thêm. Khi lắp 3 pha 4 dây, cần giữ đúng L1, L2, L3, N, bảo đảm CT label và sleeve dây lấy mẫu điện áp cùng màu trên cùng pha.[2]
Lắp 3P3W cần chỉnh hệ đo
Với hệ 3P3W, quick guide hướng dẫn tháo CT và dây lấy mẫu của pha L2, dùng L1 và L3 cho hai dây pha, còn dây lấy mẫu N màu xanh kết nối vào dây pha thứ ba. Sau đó vào cài đặt và chọn SYS 3P3.[2]
Kiểm tra dây trước và sau lắp
Power sensor đã được đấu sẵn với CT và dây lấy mẫu điện áp. Dù vậy, tài liệu vẫn yêu cầu kiểm tra độ chặt của dây trước và sau lắp đặt để tránh lỏng dây, sai số đo hoặc mất tín hiệu trong quá trình vận hành.[2]
Đặt đúng vị trí điểm lưới
CT cần đặt ở vị trí có thể đo đúng dòng công suất giữa lưới và tải. Nếu đặt sau nhánh tải hoặc sau inverter sai vị trí, hệ thống có thể vẫn có số đo nhưng không phản ánh đúng công suất phát ngược tại điểm đấu nối lưới.
7. Vận hành Sigen Sensor TP-CT600-DH trong hệ Sigenergy
Trong hệ Sigenergy, Sigen Sensor TP-CT600-DH đo dữ liệu công suất tại điểm lưới và truyền về inverter qua RS485. User manual cho biết thiết bị có thể đo điện năng nhập, điện năng xuất, công suất, điện áp, dòng, tần số, hệ số công suất và THD, phù hợp cho giám sát và điều tiết phát ngược.[3]
Theo dõi nhập lưới và xuất lưới
Thiết bị hỗ trợ đo hai chiều imported và exported. Đây là dữ liệu quan trọng để biết công trình đang mua điện từ lưới, tự dùng điện mặt trời hay phát công suất ra lưới ở từng thời điểm.[3]
Kiểm tra nhanh trên LCD
Các phím trên thân đo cho phép xem điện áp, dòng, tần số, hệ số công suất, công suất tức thời và điện năng. Màn hình LCD giúp kỹ thuật viên phát hiện lỗi nhầm pha, ngược CT hoặc sai hệ đo ngay tại tủ điện.
Cài đặt RS485 khi cần
User manual cho phép cấu hình địa chỉ RS485 từ 001 đến 247, baud rate 2400 đến 38400 bps, parity none/odd/even và stop bit 1 hoặc 2. Mặc định baud rate là 9.6k và parity là none.[3]
Kiểm tra CT ratio và hệ đo
Menu cài đặt cho phép chọn hệ 1P2W, 3P3W hoặc 3P4W và cấu hình CT ratio. Với hệ Sigenergy dùng TP-CT600-DH, cần giữ đúng cấu hình theo hướng dẫn để số đo công suất khớp thực tế.[3]

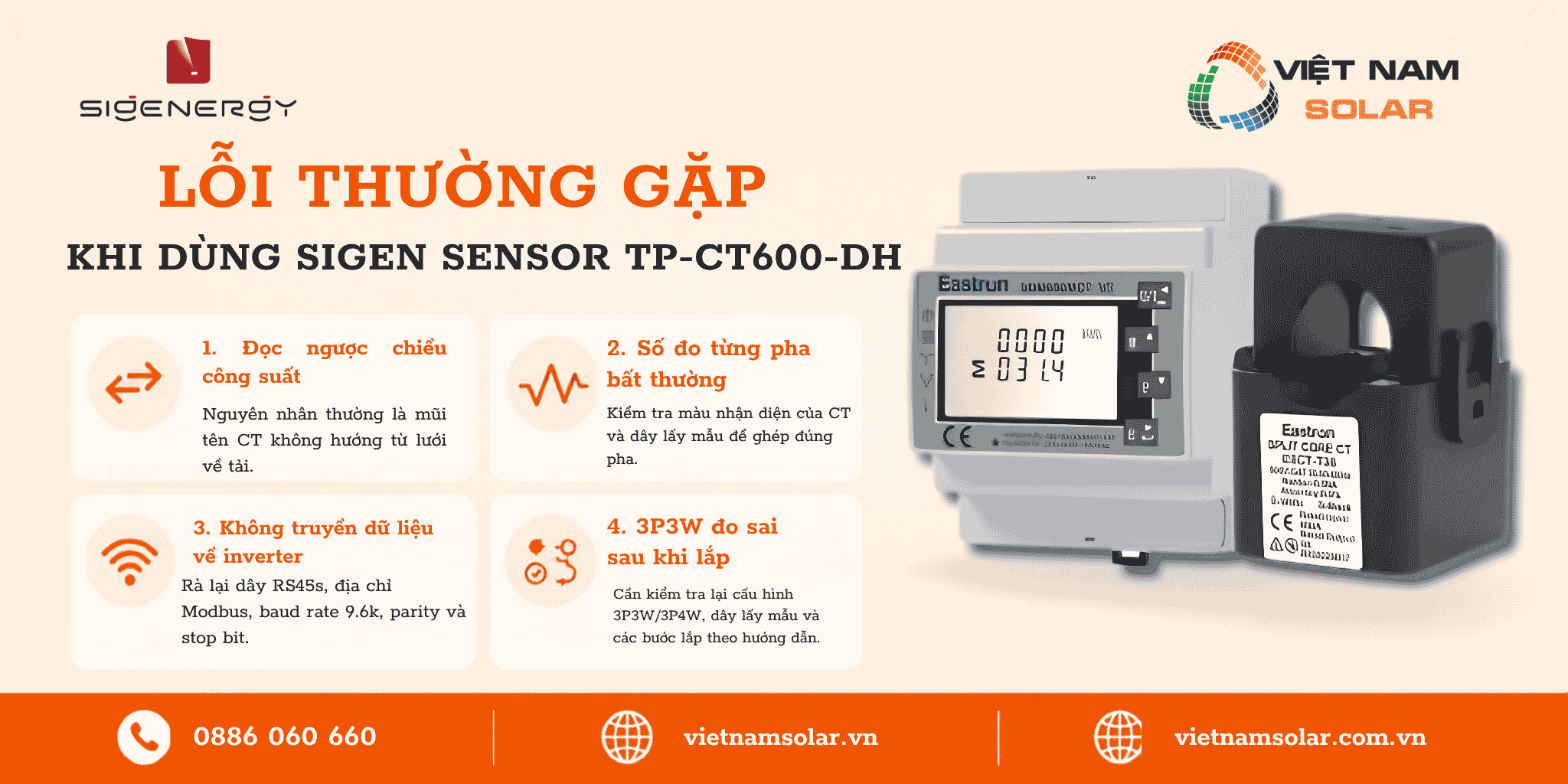

8. Lỗi thường gặp khi dùng Sigen Sensor TP-CT600-DH
Lỗi thường gặp của Sigen Sensor TP-CT600-DH thường đến từ kẹp ngược CT, sai màu CT và dây lấy mẫu, nhầm pha, không siết chặt dây trước khi đóng điện, cấu hình nhầm 3P3W/3P4W, sai địa chỉ RS485 hoặc đặt CT không đúng điểm đo tại lưới.[2][3]
Đọc ngược chiều công suất
Nguyên nhân thường là mũi tên CT không hướng từ lưới về tải. Cần kiểm tra từng CT, đặc biệt ở công trình dòng lớn vì CT to, dây dày và không gian thao tác hẹp dễ làm kỹ thuật viên xoay sai chiều.
Số đo từng pha bất thường
Nếu công suất từng pha hoặc hệ số công suất không hợp lý, cần kiểm tra CT label và sleeve dây điện áp có cùng màu không. Quick guide nhấn mạnh màu trên CT và dây lấy mẫu dùng để ghép đúng pha, không phải màu chuẩn pha của công trình.[2]
Không truyền dữ liệu về inverter
Nên kiểm tra dây RS485, địa chỉ Modbus, baud rate, parity và stop bit. User manual ghi địa chỉ RS485 nằm trong dải 001 đến 247, baud rate mặc định 9.6k và parity mặc định none.[3]
3P3W đo sai sau khi lắp
Với 3P3W, nếu không tháo đúng CT và dây lấy mẫu L2, hoặc không đổi SYS sang 3P3, thiết bị có thể không đo đúng. Cần rà lại theo quick guide từng bước trước khi kết luận lỗi thiết bị.[2]
9. Bảo hành và lưu ý sử dụng Sigen Sensor TP-CT600-DH
Khi mua Sigen Sensor TP-CT600-DH, khách hàng nên lưu hóa đơn, tem nhãn, số seri, ảnh vị trí CT, ảnh tủ điện, ảnh chiều mũi tên CT, ảnh dây RS485 và ảnh cài đặt hệ đo. Các lỗi do đấu sai pha, dùng sai môi trường IP20, siết lỏng dây hoặc tự ý thay đổi CT có thể làm quá trình kiểm tra bảo hành phức tạp hơn.[4]
Giữ hiện trạng khi phát sinh lỗi
Nếu inverter không nhận cảm biến hoặc số liệu phát ngược bất thường, không nên tháo đổi dây khi chưa có chuyên môn. Hãy chụp rõ vị trí CT, chiều mũi tên, terminal, màn hình LCD và cấu hình inverter để kỹ thuật viên kiểm tra.
Không thay CT khác thông số
TP-CT600-DH dùng CT 600A, đường kính trong 36mm và dòng thứ cấp 5A theo thông số ESCT-T36. Việc tự thay CT khác thông số có thể làm sai tỷ số đo, sai dữ liệu phát ngược và ảnh hưởng đến bảo hành.[3]
Lắp đúng môi trường IP20
Cấp bảo vệ IP20 phù hợp lắp trong tủ điện có che chắn. Không nên lắp ở nơi ẩm, bụi, nước mưa, hơi muối hoặc môi trường ăn mòn vì có thể làm oxy hóa đầu nối, nhiễu truyền thông hoặc sai số đo.
10. Việt Nam Solar, nhà phân phối thiết bị Sigenergy Sigen Sensor TP-CT600-DH
Việt Nam Solar hỗ trợ khách hàng chọn Sigen Sensor TP-CT600-DH theo đúng hệ inverter Sigenergy 3 pha, dòng tổng 600A, vị trí đo tại điểm lưới, yêu cầu chống phát ngược và phương án đấu RS485 hoặc Sub1G Kit. Khách hàng được tư vấn cấu hình, kiểm tra thiết bị, giao hàng và hỗ trợ kỹ thuật sau bán hàng.[4][5]
☎ Thông tin liên hệ Việt Nam Solar mua hàng
Việt Nam Solar hiện là đơn vị phân phối và triển khai các giải pháp điện mặt trời Sigenergy tại Việt Nam, cung cấp thiết bị chính hãng, hỗ trợ tư vấn cấu hình, kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng khách hàng trong suốt quá trình vận hành hệ thống.
Thông tin liên hệ Việt Nam Solar mua hàng
Việt Nam Solar là đơn vị phân phối và triển khai trọn gói giải pháp Sigenergy tại Việt Nam. Công ty cung cấp thiết bị chính hãng, tư vấn cấu hình, kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng khách hàng trong suốt quá trình vận hành.

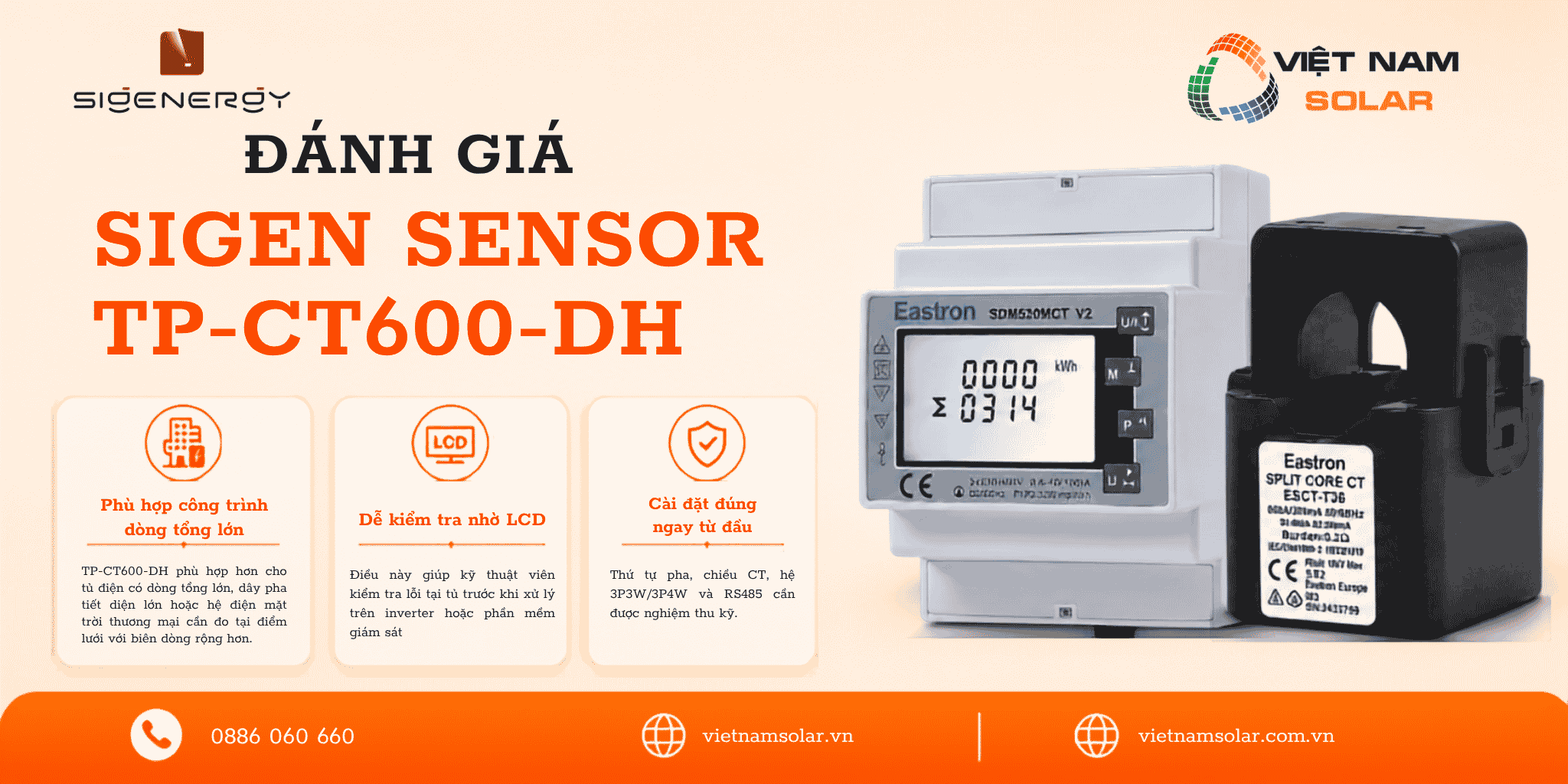

11. Đánh giá Sigen Sensor TP-CT600-DH cho hệ điện mặt trời 3 pha
Sigen Sensor TP-CT600-DH là lựa chọn phù hợp cho hệ Sigenergy 3 pha có dòng điểm lưới lớn và cần kiểm soát phát ngược. Điểm đáng chú ý là CT 600A, đường kính trong 36mm, độ chính xác công suất 1%, LCD kiểm tra nhanh và RS485 Modbus RTU để tích hợp với hệ điều khiển.[1][3]
Phù hợp công trình dòng tổng lớn
So với nhóm CT 120A hoặc 300A, TP-CT600-DH phù hợp hơn cho tủ điện có dòng tổng lớn, dây pha tiết diện lớn hoặc hệ điện mặt trời thương mại cần đo tại điểm lưới với biên dòng rộng hơn.
Dễ kiểm tra nhờ LCD và menu cài đặt
Tài liệu lắp đặt cung cấp các màn hình xem điện áp, dòng, tần số, hệ số công suất, công suất, điện năng nhập và xuất. Điều này giúp kỹ thuật viên kiểm tra lỗi tại tủ trước khi xử lý trên inverter hoặc phần mềm giám sát.[3]
Cần lắp đúng ngay từ đầu
Với thiết bị đo phục vụ chống phát ngược, sai CT thường không gây lỗi thấy ngay như mất nguồn, nhưng làm dữ liệu sai. Vì vậy, thứ tự pha, chiều CT, hệ 3P3W/3P4W và RS485 cần được nghiệm thu kỹ.
12. Những hiểu lầm thường gặp về Sigen Sensor TP-CT600-DH
Sigen Sensor TP-CT600-DH thường bị hiểu nhầm là thiết bị tự cắt phát ngược độc lập. Thực tế, thiết bị đo công suất và gửi dữ liệu về inverter Sigenergy. Việc chống phát ngược phụ thuộc đồng thời vào vị trí lắp, chiều CT, cấu hình 3P3W/3P4W, truyền thông RS485 và giới hạn công suất trong hệ thống.[1][2]
Hiểu sai: TP-CT600-DH là thiết bị tự ngắt phát ngược, chỉ cần lắp vào tủ điện là xong.
Cách hiểu đúng: Hiểu đúng Thiết bị chỉ đo dữ liệu công suất tại điểm lưới. Inverter và cấu hình hệ thống mới dùng dữ liệu đó để điều chỉnh công suất phát.
Hiểu sai: CT 600A kẹp chiều nào cũng được vì dòng điện vẫn chạy qua dây.
Cách hiểu đúng: Hiểu đúng Chiều mũi tên CT phải hướng từ lưới về tải. Nếu kẹp ngược, hệ thống có thể hiểu sai nhập lưới thành phát lưới.
Hiểu sai: Hệ 3P3W và 3P4W chỉ khác dây N nên không cần cài đặt.
Cách hiểu đúng: Hiểu đúng 3P4W là mặc định, nhưng 3P3W cần chỉnh SYS 3P3 và đấu lại theo quick guide để dữ liệu đo đúng.
Hiểu sai: Cứ dùng CT 600A là chính xác cho mọi công trình.
Cách hiểu đúng: Hiểu đúng Cần chọn CT theo dòng tổng, đường kính dây, vị trí lắp và hệ đo. Dùng đúng model giúp đo ổn định và dễ bảo hành hơn.
13. Câu hỏi thường gặp về Sigen Sensor TP-CT600-DH
Phần hỏi đáp giúp người mua kiểm tra nhanh trước khi chọn Sigen Sensor TP-CT600-DH: thiết bị dùng cho hệ 3 pha nào, CT bao nhiêu A, có mấy CT, giao tiếp bằng gì, lắp 3P3W khác 3P4W ra sao và khi nào nên dùng Sub1G Kit.[1][2]
01Sigen Sensor TP-CT600-DH dùng cho hệ nào?
Thiết bị dùng cho hệ 3 pha, hỗ trợ 3P3W và 3P4W. Đây là cảm biến công suất dùng CT ngoài để đo dữ liệu tại điểm đấu nối lưới cho hệ Sigenergy cần giám sát và kiểm soát phát ngược.[1]
02CT của TP-CT600-DH là bao nhiêu A?
CT đi kèm có dòng vận hành tối đa 600A. Mỗi bộ có 3 CT, dây dài 1m, đường kính trong 36mm và trọng lượng mỗi CT là 0.4kg.[1]
03TP-CT600-DH giao tiếp bằng gì?
04Thiết bị có lắp ngoài trời được không?
Không nên lắp ngoài trời trần. Thiết bị có cấp bảo vệ IP20, phù hợp lắp trong tủ điện khô ráo, có che chắn, tránh nước, bụi ẩm và môi trường ăn mòn.[1]
053P4W có cần cài đặt không?
Quick guide ghi 3P4W là cấu hình mặc định, không cần cài đặt thêm. Tuy nhiên vẫn phải đấu đúng L1, L2, L3, N, đúng màu CT và dây lấy mẫu trên cùng pha.[2]
063P3W cần lưu ý gì?
Với 3P3W, quick guide yêu cầu tháo CT và dây lấy mẫu của pha L2, lắp L1 và L3 vào hai dây pha, nối dây lấy mẫu N vào dây pha thứ ba và cài SYS sang 3P3.[2]
07Sub1G Kit có bắt buộc không?
Không bắt buộc trong mọi công trình. Sub1G Kit dùng khi cần truyền dữ liệu không dây hoặc khó kéo RS485. Khoảng cách truyền tối đa đến 200m trong không gian mở và sẽ giảm khi có tường hoặc vật cản.[1]
08Vì sao chiều CT quan trọng?
Chiều CT quyết định hướng dòng công suất. Quick guide yêu cầu mũi tên CT hướng từ grid về load. Nếu kẹp ngược, hệ thống có thể đọc sai chiều nhập, xuất và điều tiết phát ngược không đúng.[2]
09Khi inverter không nhận cảm biến cần kiểm tra gì?
Nên kiểm tra nguồn cấp, dây RS485, cực A/B, địa chỉ Modbus, baud rate 9600 bps, parity, stop bit, kiểu hệ 3P3W/3P4W và độ chặt của dây CT, dây lấy mẫu điện áp.
14. Giá Sigen Sensor TP-CT600-DH và nhận báo giá
Giá Sigen Sensor TP-CT600-DH phụ thuộc thời điểm nhập hàng, số lượng, tình trạng tồn kho, cấu hình inverter Sigenergy đi kèm, nhu cầu dùng Sub1G Kit và yêu cầu hỗ trợ kỹ thuật. Để báo giá đúng, Việt Nam Solar cần biết dòng tổng, kiểu lưới 3P3W/3P4W, vị trí tủ điện và yêu cầu chống phát ngược tại công trình.[4]
Thông tin cần gửi để nhận báo giá
- Tổng công suất hệ PV và model tấm pin.
- Số chuỗi PV, điện áp chuỗi và bố trí mái.
- Dung lượng lưu trữ và số mô-đun Sigenergy.
- Danh sách tải dự phòng và kiểu lưới.
- Phương án Gateway, tủ AC/DC, khoảng cách cáp và vị trí lắp biến tần.
- Yêu cầu giám sát, điều tiết công suất và nghiệm thu.
Phần Việt Nam Solar sẽ kiểm tra
Đội ngũ kỹ thuật rà lại dải MPPT, số chuỗi PV, dung lượng lưu trữ, cấu hình dự phòng, cảm biến công suất, phương án truyền thông và hồ sơ nghiệm thu trước khi chốt cấu hình và báo giá trọn bộ.
Hotline báo giá:088.60.60.660
Email:[email protected]📞 Gọi tư vấn
vns-tpct600-biblio” aria-label=”Tài liệu tham khảo”>
Tài liệu tham khảo
VNS
Biên soạn & Kiểm duyệt
Bài viết này được biên soạn và kiểm duyệt bởi đội ngũ 50 kỹ sư Công ty TNHH Việt Nam Solar. Việt Nam Solar đã triển khai hàng chục nghìn dự án điện mặt trời khắp Việt Nam kể từ năm 2016, phân phối chính hãng hơn 20 thương hiệu biến tần, tấm pin và pin lưu trữ lithium hàng đầu thế giới.
Đội ngũ kỹ sư có chứng chỉ hành nghề về điện và xây dựng. Thông tin pháp lý gồm Giấy phép hoạt động điện lực số 175/GP-SCT; Giấy phép năng lực hoạt động xây dựng HCM-00076550; nhãn hiệu độc quyền VN-4-0604703; chứng nhận ISO 9001:2015, ISO 14001:2018 và ISO 45001:2018 verify trên IAF CertSearch.
Đánh giá Sigen Sensor TP-CT600-DH - Thiết Bị Chống Phát Ngược Lưới Sigenergy 3 Pha (600A)
5.0/5
★★★★★
1 đánh giá
5
1 đánh giá
4
0 đánh giá
3
0 đánh giá
2
0 đánh giá
1
0 đánh giá
Lọc đánh giá
Đánh giá Sigen Sensor TP-CT600-DH - Thiết Bị Chống Phát Ngược Lưới Sigenergy 3 Pha (600A)
Solar Vietnam Đã mua hàng
★★★★★
Thảo luận
