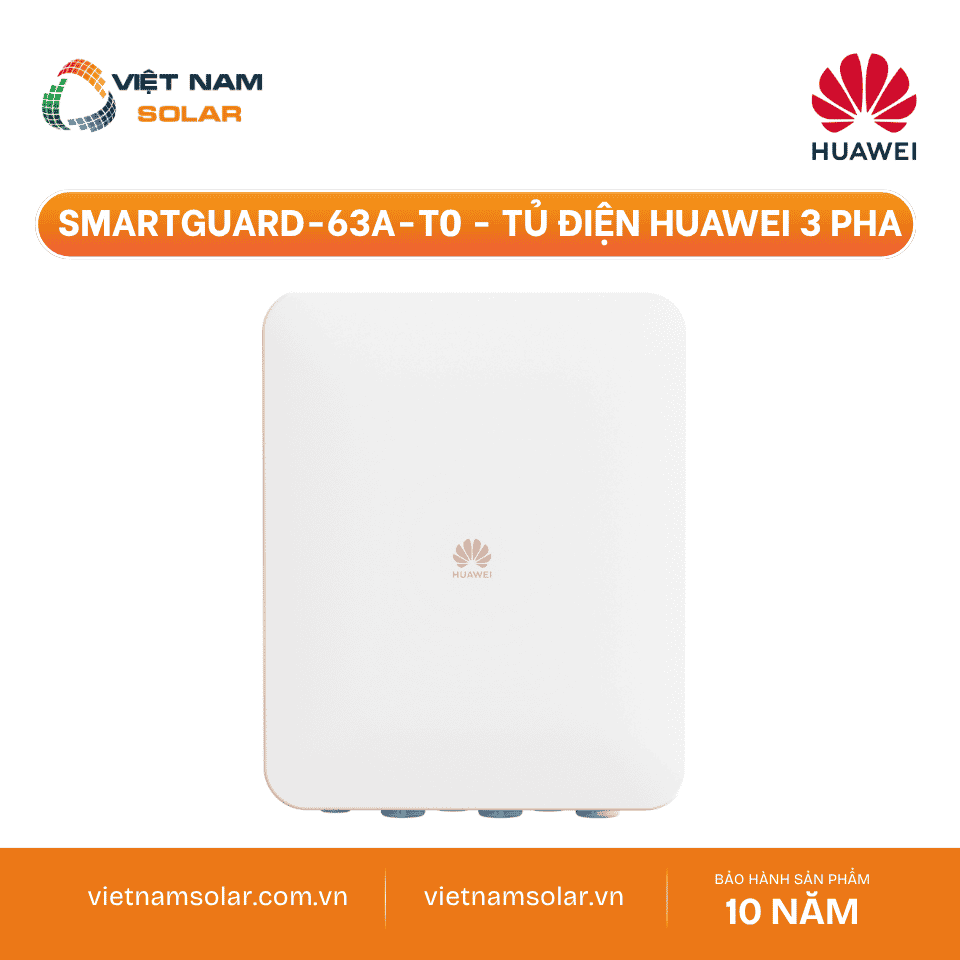

SmartGuard-63A-T0 – Tủ Điện Huawei 3 Pha -Bảo hành 10 năm

SmartGuard-63A-T0 thuộc nhóm Dự phòng toàn nhà, hỗ trợ thiết kế tủ dự phòng cho hệ 3 pha. Nếu aptomat tổng của nhà ≤63A, có thể thiết kế toàn bộ hoặc một phần tải đi qua SmartGuard; nếu lớn hơn 63A, chỉ nên đưa một phần tải vào tủ.^[2]

Với chức năng chuyển mạch liền mạch được bật, hệ dùng MAP0 có thể chuyển sang chế độ ngoài lưới trong vòng 20ms khi lưới mất hoặc bất thường. Hệ dùng M1/MB0 chuyển trong vòng 100ms.^[1][2]

SmartAssistant nằm trong SmartGuard, hỗ trợ kết nối PV, ESS, bộ sạc thông minh và tải thông minh. Người dùng có thể đặt ưu tiên dùng điện mặt trời, lên lịch sạc xe, làm nóng nước hoặc điều phối phụ tải theo nhu cầu.^[2]

Chế độ bypass giúp tăng tính dự phòng trong trường hợp SmartGuard bất thường và lưới vẫn có điện. Bypass chỉ nên thao tác theo đúng quy trình, bởi vận hành sai có thể gây nguy cơ điện giật hoặc hư thiết bị.^[2]

Thiết bị hỗ trợ chế độ máy phát DG điều khiển từ xa, có cổng DG DO và yêu cầu ATS tương thích trong kịch bản lưới kết hợp máy phát. Khi ESS xuống ngưỡng đặt trước, hệ có thể khởi động máy phát trong cấu hình được hỗ trợ.^[1][2]

SmartGuard tích hợp truyền thông, đo lường, quản lý và các cổng tải trong một tủ treo tường. Điều này giúp giảm sửa đổi mạch điện khi thiết kế đúng từ đầu, đồng thời hỗ trợ bảo trì tập trung hơn so với giải pháp rời rạc.^[1][3]

Việc lắp đặt, đấu nối, vận hành và bảo trì cần do nhân sự được đào tạo thực hiện. Trước khi đấu dây phải bảo đảm SmartGuard và toàn bộ công tắc bên ngoài ở trạng thái tắt.^[2]

Dây PE cần được kết nối chắc chắn và tin cậy. Cảnh báo trên thiết bị yêu cầu SmartGuard phải được nối đất trước khi bật nguồn, đồng thời điểm PE ở cổng AC không thay thế cho điểm PE trên vỏ thiết bị.^[2]

Trong điều kiện sử dụng bình thường, công tắc bypass phải ở trạng thái tắt. Bypass chỉ dùng theo quy trình khi SmartGuard bất thường, lưới có điện và cần khôi phục cấp điện cho tải.^[2][3]

Sau khi SmartGuard tắt nguồn vẫn còn điện áp dư và nhiệt. Trước khi mở khoang bảo trì hoặc thay thế thiết bị, cần chờ ít nhất 5 phút và dùng găng cách điện.^[2]

Vị trí lắp phải tránh vật liệu dễ cháy, nguồn nhiệt, khu vực trẻ em dễ chạm tới, môi trường bụi, khí ăn mòn, muối biển, rung mạnh hoặc nơi có nguy cơ nước xâm nhập vào thiết bị.^[2]

Nếu tổng công suất tải dự phòng vượt khả năng ngoài lưới của biến tần, biến tần có thể tắt do quá tải. Các tải không quan trọng nên đưa vào tải không dự phòng hoặc tách khỏi SmartGuard.^[2][3]

SmartGuard có thể hoạt động ở chế độ nối lưới, ngoài lưới và máy phát ngoài lưới. Thứ tự ưu tiên cấp nguồn là nối lưới, sau đó ngoài lưới và cuối cùng là máy phát ngoài lưới theo điều kiện hệ thống.^[2]

Thiết bị tự chuyển chế độ theo trạng thái thực tế. Người vận hành cũng có thể dùng chuyển mạch cưỡng bức trong ứng dụng để chuyển cưỡng bức theo tình huống kỹ thuật, sau đó hệ tự thoát khỏi chế độ này khi điều kiện thay đổi.^[2]

Tải quan trọng được đưa vào tải dự phòng. Tải ít quan trọng hoặc tải công suất lớn như sạc xe, bơm nhiệt, thanh gia nhiệt nên đặt ở tải không dự phòng hoặc bên ngoài SmartGuard để tránh quá tải khi ngoài lưới.^[2]

Với MAP0, cổng dự phòng có thể cấp tải 1 pha và 3 pha. Với M1 hoặc MB0, cổng dự phòng chỉ hỗ trợ tải 1 pha; tải 3 pha cần đưa sang tải không dự phòng.^[2]

Quick guide thể hiện cần chừa tối thiểu 350mm phía trên, bên phải và phía dưới, tối thiểu 500mm bên trái và khoảng mở cửa phía trước tối thiểu 700mm để thao tác, mở cửa và tản nhiệt.^[3]

SmartGuard cần lắp thẳng đứng hoặc nghiêng ra sau tối đa 15 độ để hỗ trợ tản nhiệt. Không lắp nghiêng về trước, nghiêng ngang, nằm ngang hoặc lộn ngược.^[2][3]

Quick guide minh họa dây PE 16mm², siết điểm nối M6 với lực 5N·m và khuyến nghị bôi mỡ silicon hoặc sơn bảo vệ sau khi đấu nối để tăng độ bền tiếp điểm.^[3]

Với MAP0 5K-12K dùng cáp 4-6mm²; với MB0 12K-25K dùng cáp 10-16mm²; với M1 3K-12K dùng cáp 4-6mm². Cáp lưới/ATS, cổng tải dự phòng và cổng tải không dự phòng trong quick guide thể hiện dải 4-16mm².^[3]

Với hệ TN-S/TN-C-S/TT, dây N của tải dự phòng, lưới, tải không dự phòng và biến tần không được nối chung bên ngoài SmartGuard. Sai dây N hoặc sai thứ tự pha có thể gây hư tải.^[2][3]

Với TN-S/TN-C-S/TT, cần lắp RCD trước tải dự phòng và aptomat tổng có bảo vệ rò. Với TN-C, hệ thống không yêu cầu RCD theo hướng dẫn kỹ thuật.^[2][3]

Khi aptomat tổng ≤63A, hệ có thể đưa toàn bộ hoặc một phần tải qua SmartGuard. Khi aptomat tổng lớn hơn 63A, chỉ nên đưa một phần tải vào SmartGuard để đúng giới hạn dòng và tránh quá tải.^[2]

Dự phòng tải nên dành cho đèn, modem, tủ lạnh, máy tính, bơm nhỏ hoặc tải cần duy trì. Các tải có dòng khởi động lớn, công suất lớn hoặc không quan trọng nên đưa vào tải không dự phòng để hệ hoạt động bền hơn khi mất lưới.^[2]

Khi mất lưới, hệ ưu tiên nguồn PV, sau đó ESS xả và sau cùng là máy phát trong chế độ ngoài lưới. Dung lượng ESS và công suất ngoài lưới của biến tần quyết định thời gian và khả năng cấp tải.^[2]

SmartAssistant có thể phối hợp bộ sạc thông minh, bơm nhiệt SG-ready, công tắc thông minh và Shelly để lập lịch hoặc ưu tiên dùng điện mặt trời. Đây là điểm khác biệt lớn so với tủ chuyển nguồn thông thường.^[1][2]

Chỉ MAP0 có thể kết nối với máy phát theo phần kết nối mạng. Khi ESS xuống ngưỡng khởi động máy phát, máy phát có thể cấp điện cho dự phòng và tải không dự phòng, đồng thời phần dư có thể sạc lại ESS.^[2]

Nhà có văn phòng tại gia, thiết bị mạng, tủ đông, hệ an ninh, bơm nước hoặc phụ tải cần ưu tiên sẽ hưởng lợi rõ hơn khi có SmartGuard, biến tần Huawei và pin lưu trữ được thiết kế đồng bộ.

Cần kiểm tra định kỳ để bảo đảm SmartGuard không bị bụi và vật cản che chắn. Chu kỳ khuyến nghị là 6 đến 12 tháng tùy môi trường lắp đặt.^[2]

Nên kiểm tra thiết bị có hư hại, biến dạng, âm thanh bất thường hoặc thông số cài đặt sai khi vận hành hay không. Việc này giúp phát hiện sớm lỗi trước khi ảnh hưởng tải dự phòng.^[2]

Sau 6 tháng vận hành đầu tiên, sau đó mỗi 6-12 tháng, cần kiểm tra độ chắc của cáp, tình trạng vỏ cáp, các cổng AC/COM chưa dùng và nắp chống nước.^[2]

Dây PE cần được kiểm tra 6 tháng sau lần nghiệm thu đầu tiên và sau đó mỗi 6-12 tháng. Tiếp địa không chắc có thể làm tăng rủi ro điện giật và ảnh hưởng an toàn hệ thống.^[2]

SmartGuard hiển thị xanh cố định khi ở chế độ nối lưới, xanh nhấp nháy chậm khi ở máy phát ngoài lưới, cam cố định khi ở biến tần ngoài lưới, đỏ cố định khi có cảnh báo phần cứng và đỏ nhấp nháy chậm khi có cảnh báo môi trường.^[2]

Trong vận hành bình thường, công tắc bypass phải tắt. Nếu SmartGuard bất thường và không cấp điện cho tải khi lưới có điện, cần kiểm tra cảnh báo trước; chỉ thao tác bypass theo quy trình và bởi người có chuyên môn.^[2][3]

Số seri giúp xác minh thiết bị, đối chiếu lô hàng và hỗ trợ bảo hành. Nên chụp lại tem máy trước khi lắp, sau khi lắp và lưu cùng biên bản bàn giao.^[8]

Hư hỏng do lắp sai, đấu sai dây, dùng sai môi trường, bảo quản không đạt, tự ý tháo mở hoặc vận hành ngoài điều kiện thiết kế có thể ảnh hưởng quyền lợi bảo hành.^[2][5]

Khoang bảo trì chỉ nên mở bởi người được phép. Trước khi mở phải tắt aptomat tổng, tắt tải dự phòng/không dự phòng, tắt biến tần, ESS và chờ xả điện theo cảnh báo an toàn.^[2]

Hồ sơ nên có sơ đồ phân loại tải, loại hệ nối đất, thông số RCD, model biến tần, model ESS, ảnh đấu nối, ảnh SmartGuard, lịch bảo trì và thông tin người thi công để phục vụ hỗ trợ kỹ thuật.

Với giới hạn 63A và khả năng hỗ trợ dự phòng toàn nhà 3 pha, SmartGuard-63A-T0 phù hợp nhà có tủ điện chính gọn, tải đã phân nhóm và muốn giữ lại nhiều nhánh điện quan trọng hơn khi lưới mất.

Thiết bị không làm tăng công suất ngoài lưới của biến tần. Nếu tải dự phòng vượt công suất ngoài lưới, hệ vẫn có thể quá tải. Vì vậy, cần tính tải liên tục, dòng khởi động, tải 1 pha/3 pha và mức ưu tiên từng nhánh.^[2]

Chuyển mạch ≤20ms và dự phòng tải 3 pha nằm ở kịch bản dùng MAP0. Với M1/MB0, cổng dự phòng chỉ hỗ trợ tải 1 pha và thời gian chuyển mạch là ≤100ms khi chức năng liền mạch được bật.^[1][2]

SmartGuard phát huy tốt khi đi cùng biến tần Huawei, LUNA ESS, FusionSolar, SmartAssistant, bộ sạc thông minh và các thiết bị thông minh tương thích. Hệ đồng bộ giúp giám sát và điều phối năng lượng dễ hơn.
