Solis-EPM1-5G – Thiết Bị Giám Sát Hệ Thống Điện Mặt Trời Solis 1 Pha

📋

Tài liệu kỹ thuật Solis-EPM1-5G
Xem 8 tài liệu tham khảo cho mã sản phẩm Solis-EPM1-5G. Bấm vào từng nhóm để xem chi tiết:
⚙ Thông số kỹ thuật ▼ 3 tài liệu
PDF Datasheet, Thông số kỹ thuật Solis-EPM1-5G Tải xuống
PDF Manual / Quick, Hướng dẫn cài đặt nhanh Solis-EPM1-5G Tải xuống
PDF Certifications, Chứng nhận sản phẩm Solis-EPM1-5G Đang cập nhật
✓ Chứng nhận và bảo hành › 5 tài liệu
WEB Troubleshooting Guide, Tài liệu xử lý lỗi Solis-EPM1-5G Truy cập
WEB Warranty, Chính sách bảo hành Solis-EPM1-5G Truy cập
WEB Chứng nhận nhà phân phối Solis Truy cập
WEB Tra cứu số Seri chính hãng Solis Truy cập
WEB Về thương hiệu Solis Truy cập

88 ₫

Đã bán 1.483
⚡

Thông số kỹ thuật Solis-EPM1-5G

Solis · Solis-EPM1-5G
Cấp bảo vệ
IP65
(chống bụi và chống nước ở mức thấp)
Giám sát
WiFi / 4G / LAN Stick
(Optional)
Màn hình
LCD
(Display)
Kết nối CT
Plug terminal
(CT connection)
Input AC / Đầu vào AC
Rated voltage / Điện áp định mức 1/N/PE, 230 V
Input voltage range / Dải điện áp đầu vào 100 ~ 300 V (L-N)
Input frequency range / Dải tần số đầu vào 45 ~ 65 Hz
Communication / Truyền thông
Inverter communication / Giao tiếp inverter Modbus
Communication with inverter / Giao tiếp với inverter RS485 (Wired)
Max. communication inverter numbers / Số lượng inverter giao tiếp tối đa 20
Monitoring / Giám sát WiFi / 4G / LAN Stick (Optional)
General Data / Dữ liệu chung
Operating ambient temperature range / Dải nhiệt độ môi trường vận hành -25 ~ +60°C
Relative humidity / Độ ẩm tương đối 5% ~ 95%
Max. operation altitude / Độ cao vận hành tối đa 2000 m
Ingress protection / Cấp bảo vệ IP65
Pollution degree / Cấp độ ô nhiễm PD2 (Inside), PD3 (Outside)
Overvoltage category / Cấp quá áp III
Self-consumption / Công suất tự tiêu thụ < 6 W
Dimensions (W × H × D) / Kích thước (R × C × S) 364 × 276 × 114 mm
Weight / Trọng lượng 2.7 kg (without CT, Meter)
AC connection / Kết nối AC Quick connection terminal
Display / Màn hình LCD
Smart meter / Đồng hồ thông minh No
CT connection / Kết nối CT Plug terminal
CT specification / Thông số CT Single phase: Standard (100 / 5 A or 300 / 5 A)
Power control accuracy / Độ chính xác điều khiển công suất 1%Pn
Features / Tính năng
Failsafe function / Chức năng an toàn dự phòng Yes
Remote upgrade / Nâng cấp từ xa Yes
CT specification ② / Thông số CT ②
CT-30×20-100 A
W / Rộng 90 mm
H / Cao 114 mm
D / Sâu 40 mm
a / Kích thước a 22 mm
e / Kích thước e 32 mm
Ratio / Tỷ số 100:5 A
CT-60×40-300 A
W / Rộng 114 mm
H / Cao 140 mm
D / Sâu 36 mm
a / Kích thước a 42 mm
e / Kích thước e 62 mm
Ratio / Tỷ số 300:5 A
CT-80×40-600 A
W / Rộng 122 mm
H / Cao 162 mm
D / Sâu 40 mm
a / Kích thước a 42 mm
e / Kích thước e 82 mm
Ratio / Tỷ số 600:5 A
CT-80×40-1000 A
W / Rộng 122 mm
H / Cao 162 mm
D / Sâu 40 mm
a / Kích thước a 42 mm
e / Kích thước e 82 mm
Ratio / Tỷ số 1000:5 A
CT-160×80-2000 A
W / Rộng 184 mm
H / Cao 254 mm
D / Sâu 52 mm
a / Kích thước a 82 mm
e / Kích thước e 162 mm
Ratio / Tỷ số 2000:5 A
CT-160×80-3000 A
W / Rộng 184 mm
H / Cao 254 mm
D / Sâu 52 mm
a / Kích thước a 82 mm
e / Kích thước e 162 mm
Ratio / Tỷ số 3000:5 A
📋
Nội dung được trích từ datasheet chính hãng Solis (datasheet-Solis-EPM1-5G-Global-Flyer-V3,8).
Liên hệ Việt Nam Solar – Hotline 088.60.60.660 để biết thêm chi tiết
Trung tâm chính sách
Thông tin & chính sách

Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.

Về chúng tôi
01 Giới thiệu công ty Lịch sử hình thành và phát triển. 02 Tầm nhìn & Sứ mệnh Định hướng phát triển bền vững. 03 Chứng chỉ hành nghề Giấy phép, chứng nhận và năng lực. 04 Báo chí viết về VNS Thông tin truyền thông và báo chí. 05 Công trình điện mặt trời Dự án tiêu biểu đã triển khai. 06 Danh sách cửa hàng Hệ thống điểm bán trên toàn quốc. 07 Đăng ký đối tác Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
01 Hướng dẫn mua hàng Quy trình đặt hàng từ A-Z. 02 Chính sách thanh toán Phương thức và điều khoản. 03 Chính sách giao hàng Thời gian và phí vận chuyển. 04 Chính sách đổi trả Điều kiện và quy trình đổi trả. 05 Chính sách bảo hành Thời hạn và điều kiện bảo hành.
Bảo mật & Quy chế
01 Chính sách bảo mật Cam kết bảo mật thông tin. 02 Bảo mật dữ liệu cá nhân Theo NĐ 13/2023/NĐ-CP. 03 Chính sách nội dung Quy định về nội dung website. 04 Quy chế hoạt động website Theo NĐ 52/2013/NĐ-CP.
Danh mục: , , Thẻ: ,
× Đóng
1 / 5
Featured image
Product image
Product image
Product image
Product image

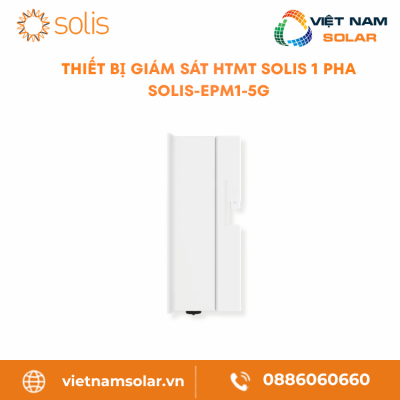

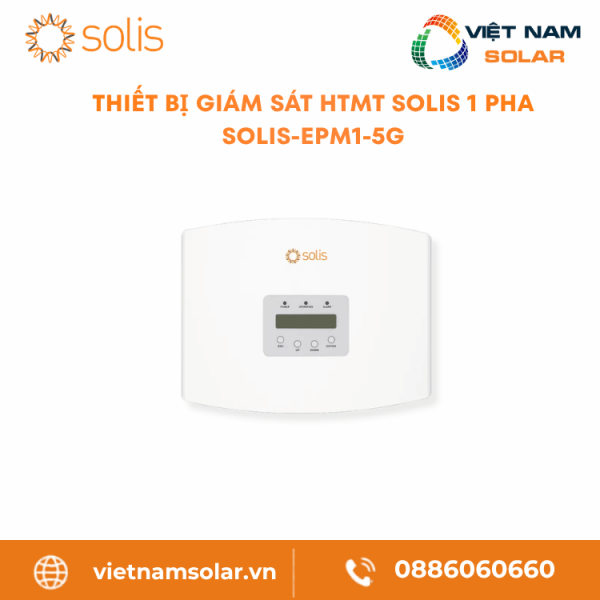

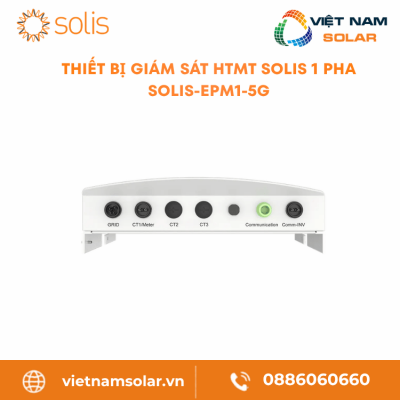

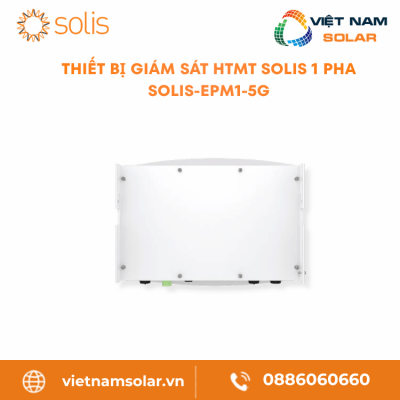

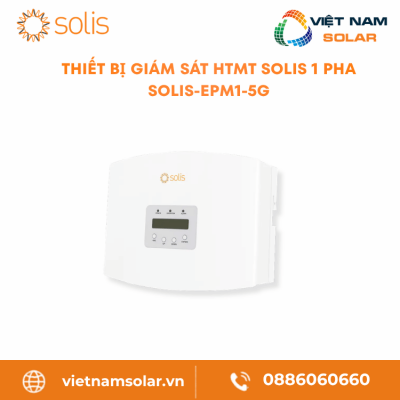

Solis-EPM1-5G – Thiết Bị Giám Sát Hệ Thống Điện Mặt Trời Solis 1 Pha

Solis-EPM1-5G là thiết bị giám sát hệ thống điện mặt trời Solis 1 pha, dùng để theo dõi liên tục dòng điện, điện áp và công suất ngay tại điểm đấu lưới của gia đình. Khi sản lượng vượt mức nhà đang dùng, thiết bị lập tức ra lệnh cho các inverter Solis hạ công suất phát, nhờ đó phần điện thừa không bị đẩy ngược lên lưới và hệ vẫn nằm trong giới hạn mà điện lực cho phép đấu nối.[1]

Nhà bạn có nhiều hơn một inverter Solis vẫn không sao: một thiết bị này quán xuyến được cả cụm tối đa 20 máy, nối với nhau bằng dây RS485 chạy giao thức Modbus. Điểm khác biệt của bản 1 pha là cách lấy số liệu, thiết bị đọc dòng thẳng từ biến dòng CT 1 pha chuẩn 100/5A hoặc 300/5A nên không phải sắm thêm đồng hồ thông minh. Lưới đầu vào là 1 pha 230V trong dải 100-300V, và sai số điều khiển chỉ 1%Pn nên công suất luôn được giữ sát ngưỡng đã đặt.[1]

Cần nói rõ để khỏi kỳ vọng sai: thiết bị này chỉ làm nhiệm vụ theo dõi và điều tiết, bản thân nó không sinh ra điện cũng không tích trữ điện. Về phần cứng, sản phẩm có vỏ đạt cấp bảo vệ IP65, màn hình LCD xem số liệu ngay tại chỗ, đấu CT theo kiểu Plug terminal cắm nhanh, và theo dõi từ xa được qua stick WiFi, 4G hoặc LAN. Kèm theo là chức năng Failsafe, hễ mất tín hiệu đo từ CT là tự kéo công suất inverter về 0.[1][2]

Cấp bảo vệIP65Chống bụi và tia nước
Giám sátWiFi/4G/LANStick rời, tùy chọn
Màn hìnhLCDHiển thị tại chỗ
Kết nối CTPlug terminalĐấu CT cắm nhanh

solis epm1 5g thiet bi giam sat he thong dien mat troi solis 1 pha diem dang chu y

Solis-EPM1-5G là thiết bị giám sát hệ thống điện mặt trời Solis 1 pha: nó canh dòng tại điểm đấu lưới qua CT 1 pha chuẩn 100/5A hoặc 300/5A, rồi điều tiết tối đa 20 inverter Solis qua RS485 để chặn phát ngược, sai số chỉ 1%Pn. Vỏ máy đạt IP65, có màn hình LCD và theo dõi từ xa bằng WiFi, 4G hoặc LAN.[1]
📖 Mục lục bài viết
  1. 1. Tính năng nổi bật của Solis-EPM1-5G 1 pha
  2. 2. Thông số kỹ thuật Solis-EPM1-5G
  3. 3. Độ chính xác và tiêu chuẩn đo đếm của Solis-EPM1-5G
  4. 4. Các model EPM Solis cho hệ 1 pha và 3 pha
  5. 5. Tài liệu kỹ thuật chính hãng Solis-EPM1-5G
  6. 6. Hướng dẫn lắp đặt Solis-EPM1-5G 1 pha
  7. 7. Bảo trì định kỳ Solis-EPM1-5G
  8. 8. Xử lý sự cố và cảnh báo của Solis-EPM1-5G
  9. 9. Chính sách bảo hành Solis-EPM1-5G
  10. 10. Việt Nam Solar, nhà phân phối ủy quyền phụ kiện Solis-EPM1-5G
  11. 11. Đánh giá thực tế Solis-EPM1-5G 1 pha
  12. 12. Hiểu lầm phổ biến về Solis-EPM1-5G
  13. 13. Câu hỏi thường gặp về Solis-EPM1-5G
  14. 14. Giá Solis-EPM1-5G và nhận báo giá
📚 Danh mục1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

1. Tính năng nổi bật của Solis-EPM1-5G 1 pha Nổi bật

Với một hệ điện mặt trời 1 pha tại nhà, Solis-EPM1-5G đóng vai trò người canh lưới: nó liên tục đo dòng tại điểm đấu nối qua biến dòng CT 1 pha, thấy điện sắp tràn ngược ra lưới là báo cho các inverter Solis bớt phát ngay. Cả cụm tới 20 inverter đều nghe lệnh từ một thiết bị duy nhất qua đường RS485.[1]
20 inverter

Một thiết bị lo cả cụm tới 20 inverter

Nhà lắp hai, ba hay nhiều inverter Solis đều dùng chung một bộ giám sát này, tối đa 20 máy nối nối tiếp trên cùng sợi RS485 Modbus. Các inverter lệch công suất nhau vẫn đấu chung được, nên bạn không phải mua mỗi máy một thiết bị riêng, vừa gọn tủ điện vừa đỡ chi phí.[1]

Zero-export

Không cho điện thừa chảy ngược ra lưới

Nhiều nơi điện lực không nhận điện phát dư, đẩy ngược lên là vi phạm đấu nối. Thiết bị giải bài toán đó bằng cách đọc cả chiều lẫn độ lớn dòng tại điểm đấu lưới, rồi siết công suất inverter để phần đẩy ngược về 0 hoặc đúng mức ngưỡng đã thỏa thuận với điện lực.[1]

1%Pn

Cắt vừa đủ nhờ sai số chỉ 1%

Bài toán khó là cắt thế nào cho khéo: cắt non thì điện vẫn lọt ra lưới, cắt quá tay thì phí điện nhà đáng ra được dùng. Sai số kiểm soát 1%Pn của thiết bị giữ công suất bám rất sát ngưỡng, tránh được cả hai thái cực, nhờ đó lượng điện mặt trời gia đình tự tiêu thụ tại chỗ cao hơn.[1]

LCD

Xem số liệu và cài đặt ngay trên máy

Ngay trên thân máy có màn hình LCD báo công suất, điện áp và dòng điện phía lưới, đứng tại tủ điện là đọc được. Khi nghiệm thu, thợ bấm phím nhập luôn số inverter, ngưỡng phát, kiểu đồng hồ Single Phase, tỷ số và chiều CT mà không cần khuân theo laptop.[1][2]

Failsafe

Mất tín hiệu CT là tự khóa phát ngay

Lỡ dây CT bị tuột hay đứt tín hiệu giữa chừng thì sao? Khi bật Failsafe, thiết bị dò tín hiệu từ biến dòng CT theo từng nhịp, hễ thấy mất là kéo công suất inverter về 0 luôn. Thà tạm dừng phát còn hơn để hệ chạy mù và lỡ tay đẩy điện vượt giới hạn lên lưới.[2]

WiFi/4G/LAN

Theo dõi từ điện thoại, cập nhật từ xa

Muốn ngồi nhà mà vẫn biết hệ chạy ra sao, bạn cắm stick WiFi, 4G hoặc LAN vào cổng Communication 4 chân RS485 là dữ liệu lên nền tảng để xem từ xa. Firmware cũng nâng cấp được qua mạng, còn vỏ IP65 cho phép đặt máy ở chỗ nắng mưa khắc nghiệt hơn bình thường.[1][2]

Nó giám sát và điều tiết, chứ không phát hay trữ điệnHãy xem Solis-EPM1-5G như một phụ kiện canh giữ trong hệ, công việc của nó là đo dòng, theo dõi và điều tiết công suất phát của inverter, chứ không tự làm ra điện hay tích điện. Muốn nó chạy đúng, hệ phải có biến dòng CT 1 pha kẹp đúng chiều và mỗi inverter Solis đều được bật chế độ làm việc cùng thiết bị.[1][2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

2. Thông số kỹ thuật Solis-EPM1-5G Thông số

Tóm gọn phần kỹ thuật cho dễ tra: thiết bị chạy lưới 1 pha 230V trong dải 100-300V, điều tiết tối đa 20 inverter Solis qua RS485 Modbus, sai số 1%Pn. Vỏ máy IP65, có màn hình LCD, đấu CT kiểu Plug terminal, điện tự dùng dưới 6W và nặng 2.7 kg. Các con số chi tiết nằm trong bảng bên dưới.[1]
Cấp bảo vệIP65Chống bụi và tia nước
Giám sátWiFi/4G/LANStick rời, tùy chọn
Màn hìnhLCDHiển thị tại chỗ
Kết nối CTPlug terminalĐấu CT cắm nhanh
Input AC / Đầu vào nguồn AC
Rated voltage / Điện áp định mức 1/N/PE 230V[1]
Input voltage range / Dải điện áp đầu vào 100-300V (L-N)[1]
Input frequency range / Dải tần số đầu vào 45-65 Hz[1]
Communication / Truyền thông với inverter
Inverter communication / Giao thức truyền thông Modbus[1]
Communication with inverter / Kết nối với inverter RS485 (có dây)[1]
Max. inverter numbers / Số inverter điều khiển tối đa 20 (khuyến nghị)[1]
Monitoring / Giám sát Stick WiFi / 4G / LAN (tùy chọn)[1]
Environment / Môi trường và vỏ máy
Operating ambient temperature / Nhiệt độ môi trường vận hành -25°C đến +60°C[1]
Relative humidity / Độ ẩm tương đối 5% đến 95%[1]
Max. operation altitude / Độ cao vận hành tối đa 2000 m[1]
Ingress protection / Cấp bảo vệ IP65[1]
Pollution degree / Cấp độ nhiễm bẩn PD2 (bên trong), PD3 (bên ngoài)[1]
Overvoltage category / Cấp quá áp III[1]
Dimensions (W × H × D) / Kích thước rộng × cao × sâu 364 × 276 × 114 mm[1]
Weight / Khối lượng 2.7 kg (chưa gồm CT và đồng hồ)[1]
Metering & Connection / Đo đếm và kết nối
Self-consumption / Công suất tự tiêu thụ < 6 W[1]
AC connection / Kết nối AC Quick connection terminal[1]
Display / Màn hình hiển thị LCD[1]
Smart meter / Đồng hồ đo thông minh Không (đọc trực tiếp qua CT 1 pha)[1]
CT connection / Kết nối CT Plug terminal[1]
CT specification / Thông số CT 1 pha: chuẩn 100/5A hoặc 300/5A[1]
Power control accuracy / Độ chính xác kiểm soát công suất 1%Pn[1]
Features / Tính năng
Failsafe function / Chức năng Failsafe Có[1]
Remote upgrade / Nâng cấp từ xa Có[1]
CT Specification / Thông số biến dòng CT
Phần đo dòng của bản 1 pha dựa vào biến dòng CT chuẩn 100/5A hoặc 300/5A. Căn cứ dòng sơ cấp thực tế của nhà mà chọn loại CT cho khớp.[1]
CT-30×20-100 A
W / Rộng 90 mm
H / Cao 114 mm
D / Sâu 40 mm
a / Kích thước a 22 mm
e / Kích thước e 32 mm
Ratio / Tỷ số 100:5 A[1]
CT-60×40-300 A
W / Rộng 114 mm
H / Cao 140 mm
D / Sâu 36 mm
a / Kích thước a 42 mm
e / Kích thước e 62 mm
Ratio / Tỷ số 300:5 A[1]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

3. Độ chính xác và tiêu chuẩn đo đếm của Solis-EPM1-5G Chứng nhận

Đo có chuẩn thì điều tiết mới đáng tin. Solis-EPM1-5G bám ngưỡng cài với sai số 1%Pn, lấy dòng tại điểm đấu lưới qua biến dòng CT 1 pha chuẩn 100/5A hoặc 300/5A. Thiết bị cho chọn nhiều bộ tiêu chuẩn lưới như G100 của Anh, RD244 của Tây Ban Nha hay mục Others, và đạt cấp quá áp III cùng cấp nhiễm bẩn PD2 trong, PD3 ngoài.[1]
1%Pn

Sai số 1%Pn nên hệ vừa tuân thủ vừa tiết kiệm

Con số 1%Pn nghe khô khan nhưng lại quyết định túi tiền của chủ nhà. Sai số nhỏ giúp inverter cắt vừa khít ngưỡng: phần đẩy ngược không vượt giới hạn điện lực, mà điện nhà cũng không bị cắt oan. Kết quả là hệ 1 pha vừa giữ tỷ lệ tự dùng cao, vừa không phạm điều kiện đấu nối.[1]

Đo qua CT

Lấy dòng thẳng từ CT, khỏi tốn đồng hồ riêng

Bản 1 pha lấy dòng trực tiếp qua biến dòng CT chuẩn 100/5A hoặc 300/5A, không phải mua thêm đồng hồ thông minh. Đổi lại, CT ở điểm đấu lưới phải kẹp trúng dây, xoay đúng chiều mũi tên hướng ra lưới và khai báo đúng tỷ số lúc cài. Kẹp đúng chiều thì thiết bị mới biết dòng đang đi vào hay ra và lớn bao nhiêu.[1][2]

Tiêu chuẩn lưới

Chọn bộ tiêu chuẩn lưới ngay trên LCD

Mỗi thị trường một luật chơi, nên thiết bị cho thợ chọn bộ tiêu chuẩn lưới ngay trên màn hình LCD: G100 của Anh, RD244 của Tây Ban Nha hoặc mục Others cho nơi khác. Về độ bền điện và môi trường, máy đạt cấp quá áp III, nhiễm bẩn PD2 khi đặt trong nhà và PD3 khi đặt ngoài trời, hợp với nhiều kiểu vị trí lắp.[1][2]

Ba thứ phải đúng thì sai số mới như công bốCon số 1%Pn chỉ thành hiện thực khi biến dòng CT kẹp đúng chiều, đúng tỷ số và đường truyền ổn định. Vì vậy lúc cài, thợ phải nhập chính xác tỷ số CT, đặt đúng chiều CT và chọn bộ tiêu chuẩn lưới theo đúng yêu cầu của điện lực nơi công trình.[2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

4. Các model EPM Solis cho hệ 1 pha và 3 pha Model

Nhà bạn xài lưới 1 pha hay 3 pha sẽ quyết định chọn bản nào. Dòng giám sát phát của Solis có hai bản: Solis-EPM1-5G dành cho lưới 1 pha 230V, còn Solis-EPM3-5G-PRO dành cho lưới 3 pha 400V và 480V. Cả hai đều điều tiết tối đa 20 inverter Solis qua RS485. Hai thẻ dưới đây giúp bạn soi nhanh xem hệ của mình hợp với bản nào.[1]
1 pha

Model đang xem

Solis-EPM1-5G

Đúng bản cho nhà phố, biệt thự dùng lưới 1/N/PE 230V, dải áp vào 100-300V (L-N). Điều tiết tối đa 20 inverter Solis qua RS485 với sai số 1%Pn, lấy dòng từ biến dòng CT 1 pha chuẩn 100/5A hoặc 300/5A, vỏ IP65.[1]

3 pha

3 pha

Solis-EPM3-5G-PRO

Bản đàn anh dành cho hệ lưới 3 pha 3/(N)/PE 400V và 3/PE 480V, cũng điều tiết tối đa 20 inverter Solis qua RS485. Bản này đi kèm đồng hồ thông minh, biến dòng CT 3 pha thứ cấp 5A, vỏ IP65.[1]

Nhìn số pha trước, rồi mới tính tới CTMấu chốt phân biệt hai bản gói gọn ở số pha: lưới 1 pha thì lắp Solis-EPM1-5G, lưới 3 pha thì lắp Solis-EPM3-5G-PRO, không lẫn lộn. Sau khi xác định đúng bản, việc tiếp theo là chọn biến dòng CT khớp với dòng tải thật ở điểm đấu lưới để thiết bị đọc số chuẩn.[1]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

5. Tài liệu kỹ thuật chính hãng Solis-EPM1-5G Tài liệu

Trước khi tin vào bất cứ con số nào, hãy mở tài liệu gốc ra đối chiếu. Solis-EPM1-5G có đủ bộ hồ sơ: datasheet liệt kê thông số, manual chỉ cách lắp và cài, cùng giấy chứng nhận sản phẩm. Chủ nhà và thợ dựa vào đây để soát lại thông số, sơ đồ đấu biến dòng CT 1 pha và trình tự cài trước khi đưa thiết bị vào hệ.[1][2]
⚙Thông số kỹ thuật▼ 3 tài liệu
PDF Datasheet, Thông số kỹ thuật Solis-EPM1-5G Tải xuống
PDF Manual, Hướng dẫn sử dụng Solis-EPM1-5G Tải xuống
PDF Certifications, Chứng nhận sản phẩm Solis-EPM1-5G Đang cập nhật
✓Chứng nhận và bảo hành› 5 tài liệu
WEB Troubleshooting Guide, Tài liệu xử lý lỗi Solis Truy cập
WEB Warranty, Chính sách bảo hành Solis Truy cập
WEB Chứng nhận nhà phân phối Solis Truy cập
WEB Tra cứu số Seri chính hãng Solis Truy cập
WEB Về thương hiệu Solis Truy cập
Mỗi loại tài liệu một việcLúc triển khai Solis-EPM1-5G, datasheet dùng để chốt thông số điện áp và truyền thông, manual dùng để dò sơ đồ đấu cổng Grid, Comm-INV và biến dòng CT 1 pha. Riêng nhóm giấy chứng nhận và bảo hành thì nên lưu lại một chỗ, sau này cần hãng hỗ trợ là có hồ sơ sẵn trong tay.[2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

6. Hướng dẫn lắp đặt Solis-EPM1-5G 1 pha Lắp đặt

Đi từ đầu tới cuối, việc lắp gồm: treo máy lên tường bằng bracket và chừa tối thiểu 300mm mỗi phía, đưa cáp lưới 1 pha vào cổng Grid, kéo dây RS485 từ cổng Comm-INV sang cổng COM của inverter, rồi cắm biến dòng CT 1 pha vào cổng CT đúng chiều. Đấu dây xong mới tới phần cài trên màn hình LCD và bật chế độ làm việc cho inverter, sau đó mới đóng điện.[2]
1

Chọn chỗ treo chắc, thoáng và gần tủ điện

Tìm mặt tường hay khung đủ vững, đứng đọc màn hình LCD cho dễ, đừng để nắng chiếu thẳng hay mưa tạt vào máy. Quanh thiết bị phải để trống ít nhất 300mm mỗi phía cho việc đi dây, đấu nối và thoát nhiệt. Nên đặt máy sát điểm đấu lưới để biến dòng CT 1 pha kẹp vào dây pha và dây trung tính cho gọn.[2]

2

Bắt bracket lên tường rồi nối đất

Lấy bracket làm cữ, chấm ba điểm A, B, C rồi khoan ba lỗ φ8 và bắt bracket bằng bu lông nở. Gác thân máy lên bracket, siết hai vít khóa M4 hai bên cho thật chắc. Việc cuối là bắt dây tiếp địa vào vít tiếp địa của máy, tiếp xúc phải tốt thì mới đi tiếp các đường tín hiệu và dây lưới.[2]

3

Đưa cáp lưới 1 pha vào cổng Grid

Cáp lưới 1 pha vào cổng Grid phải đúng vai: dây pha L, dây trung tính N và dây bảo vệ PE. Chọn cáp đường kính khoảng φ9.5-11.5mm để vừa khít đầu nối kiểu Quick connection terminal. Siết chặt từng cực, ngó lại đầu cốt một lần nữa, tiếp xúc lỏng dễ làm máy báo lỗi điện áp ngay khi chạy.[2]

4

Kéo RS485 từ Comm-INV sang inverter

Nối cáp RS485 hai chân từ cổng Comm-INV của thiết bị sang cổng COM của inverter, nhớ chân dương ứng với RS485 A và chân âm ứng với RS485 B. Nhà nhiều inverter thì đấu nối tiếp daisy-chain lần lượt qua từng máy. Đây chính là đường truyền lệnh hạ phát, nên cực phải đúng và đầu nào cũng siết chắc.[2]

5

Cắm biến dòng CT 1 pha vào cổng CT

Bản 1 pha lấy dòng thẳng qua biến dòng CT chứ không qua đồng hồ thông minh. Cắm CT 1 pha chuẩn 100/5A hoặc 300/5A vào cổng CT của máy theo kiểu Plug terminal cắm nhanh. Chính CT cấp số liệu dòng ở điểm đấu lưới để máy tính ra mức phát được phép, vì thế phải đúng cực và đúng chiều trước lúc cấp nguồn.[2]

6

Quay mũi tên CT đúng hướng ra lưới

Biến dòng CT 1 pha kẹp vào dây pha ở điểm đấu lưới, mũi tên trên CT phải xoay đúng hướng ra phía lưới thì máy mới đọc trúng chiều và độ lớn dòng. Lắp ngược là máy hiểu nhầm dòng đi đường nào, kéo theo điều tiết công suất sai bét. Nếu lỡ tay lắp nhầm, vào màn hình LCD đổi lại tùy chọn chiều CT là xong.[2]

7

Cắm stick giám sát nếu muốn xem từ xa

Nhà nào muốn theo dõi qua điện thoại thì cắm stick WiFi, 4G hoặc LAN vào cổng Communication 4 chân RS485. Trước khi cắm hay rút stick, bắt buộc ngắt cả nguồn AC lẫn DC cho an toàn người làm và bảo vệ máy. Cấp nguồn lại rồi, kiểm tra xem stick đã bắt mạng và đẩy dữ liệu lên nền tảng giám sát chưa.[2]

8

Vào LCD khai báo rồi bật chế độ cho inverter

Trên LCD, mở Advanced Settings bằng mật khẩu 0010, lần lượt đặt tổng công suất inverter, công suất phát cho phép (Export Power), kiểu đồng hồ Single Phase, tỷ số CT, chiều CT, bộ tiêu chuẩn lưới và bật Failsafe. Tiếp đó qua từng inverter, gạt External EPM Set sang “5G EPM”, bật Failsafe và đánh địa chỉ inverter 01-20 liền mạch.[2]

Cắt điện AC và DC trước khi động vào
Hễ đụng tới đấu dây hay lắp stick giám sát, việc đầu tiên là ngắt cả nguồn AC lẫn nguồn DC của hệ. Đụng vào máy lúc còn điện vừa nguy hiểm cho người vừa dễ làm cháy cổng truyền thông và linh kiện bên trong.[2]
Giao cho thợ điện có tay nghề
Phần treo máy, đấu dây lưới, đấu RS485 và khai báo cấu hình nên để thợ có chuyên môn và chứng chỉ đảm nhận, đừng tự mày mò. Chỉ cần nhầm cổng hoặc nhầm cực là máy báo lỗi, hệ mất khả năng điều tiết công suất theo đúng yêu cầu.[2]
CT phải đúng chiều và đúng tỷ số
Biến dòng CT cần kẹp trúng pha, mũi tên xoay ra hướng lưới và tỷ số khai báo đúng lúc cài. Lệch chiều hay lệch tỷ số là số liệu dòng sai theo, dẫn tới điều tiết công suất trật và có thể đẩy điện vượt mức ra lưới.[2]
Bật chế độ làm việc cho từng inverterĐấu dây xong chưa đủ: mỗi inverter Solis còn phải vào Advanced, gạt External EPM Set sang “5G EPM” và bật Failsafe. Kèm theo, địa chỉ inverter đánh 01-20 liền mạch để thiết bị nhận đủ máy trên đường RS485. Bỏ qua bước này thì inverter chẳng nghe lệnh nào từ Solis-EPM1-5G.[2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

7. Bảo trì định kỳ Solis-EPM1-5G Bảo trì

Tin vui cho chủ nhà ngại bảo trì: đây là phụ kiện không có bộ phận chuyển động, điện tự dùng dưới 6W, nên hầu như chẳng phải chăm sóc gì cầu kỳ. Việc cần làm chỉ là giữ vỏ và các cổng khô sạch, thỉnh thoảng liếc số liệu công suất, điện áp, dòng điện trên màn hình LCD, và siết lại đầu nối của biến dòng CT, cổng RS485 cùng cổng Communication.[2]

solis epm1 5g thiet bi giam sat he thong dien mat troi solis 1 pha luu y van hanh

↯

Lau khô bụi, tránh ẩm đọng ở cổng

Dùng khăn mềm khô phủi bụi trên vỏ và quanh các cổng đấu nối, đừng để nước hay hơi ẩm tụ ở cổng Grid, cổng CT và cổng RS485. Tuyệt đối tránh dung môi, hóa chất ăn mòn hay miếng cọ nhám chà lên máy, để nhãn mác và lớp vỏ còn lành lặn về lâu dài.[2]

◎

Liếc LCD để bắt sớm dấu hiệu lạ

Thỉnh thoảng nhìn màn hình LCD xem công suất, điện áp và dòng điện phía lưới có hợp lý không. Nếu con số lệch hẳn so với thực tế, rất có thể CT đang lắp ngược chiều, sai tỷ số hoặc đã mất tín hiệu đo. Bắt được sớm thì xử lý kịp, trước khi hệ điều tiết công suất sai đường.[2]

!

Siết lại đầu nối kẻo lỏng theo thời gian

Theo định kỳ, rà và siết lại đầu nối của biến dòng CT, cổng RS485 và cổng Communication chạy sang inverter. Đầu nối để lâu hay tự lỏng, kéo theo mất tín hiệu hoặc đọc sai số. Nhớ ngắt nguồn AC và DC trước khi mó tay, rồi soát từng cổng cho tiếp xúc chắc và đúng cực.[2]

  • Vỏ máy và vùng quanh cổng luôn khô ráo, sạch sẽ, đừng để bụi bám hay ẩm đọng.[2]
  • Ngó LCD, so công suất, điện áp và dòng điện xem có khớp với cảnh chạy thực tế không.[2]
  • Siết lại đầu nối biến dòng CT 1 pha, kiểm chắc nó kẹp trúng dây và mũi tên hướng ra lưới.[2]
  • Dò lại đầu CT ở cổng CT và sợi RS485 chạy từ cổng Comm-INV tới inverter.[2]
  • Kiểm tra Failsafe còn bật để đỡ cho hệ mỗi khi mất tín hiệu đo từ CT.[2]
  • Ngắt nguồn AC và DC trước lúc rút, lắp lại đầu nối hoặc cắm stick giám sát.[2]
Gặp cảnh báo thì ghi lại liềnLúc máy nhảy CT Check, Voltage Check hay số công suất nhìn bất thường, hãy chép lại đúng dòng cảnh báo, chụp màn hình và mô tả hệ đang ở trạng thái nào khi đó. Có sẵn bộ thông tin này, việc khoanh vùng nguyên nhân quanh đấu CT, đấu điện áp hay đường RS485 sẽ nhanh hơn nhiều.[2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

8. Xử lý sự cố và cảnh báo của Solis-EPM1-5G Sự cố

Phần lớn cảnh báo của Solis-EPM1-5G đều quy về hai chỗ: đấu đo đếm và đường truyền. Hay gặp là CT Check khi biến dòng CT đấu lỗi, Voltage Check khi đấu điện áp lỗi, mất tín hiệu đo từ CT, inverter không nghe lệnh, và G100_OVI_PRO khi chạy tiêu chuẩn G100. Nguyên tắc chung: thấy cảnh báo là rà lại đấu dây, biến dòng CT và đường RS485 trước đã.[2]

CT Check

Báo CT Check, soát lại biến dòng

Máy nhảy CT Check tức là biến dòng CT đang có vấn đề: kẹp nhầm dây, lắp ngược mũi tên hoặc đầu nối lỏng. Việc cần làm là kiểm tra lại CT 1 pha ở cổng CT, chắc chắn nó kẹp trúng dây và mũi tên quay ra lưới, rồi đối chiếu tỷ số CT khai trên LCD với CT thật xem có khớp.[2]

Voltage Check

Báo Voltage Check, kiểm tra cổng Grid

Voltage Check bật lên khi đấu điện áp vào máy bị lỗi, thường là nhầm dây hoặc thiếu dây trung tính ở cổng Grid. Hãy mở cổng Grid xem lại cáp lưới đã đúng dây pha L, dây trung tính N và dây bảo vệ PE chưa, đo lại điện áp và siết chặt từng đầu nối rồi mới cho máy chạy tiếp.[2]

Failsafe

Failsafe khóa phát khi mất tín hiệu CT

Mất tín hiệu từ biến dòng CT là Failsafe lập tức kéo công suất inverter về 0 để khỏi lỡ tay đẩy ngược vượt mức. Lúc này phải kiểm đầu nối CT ở cổng CT, xem lại chiều và tỷ số CT, kèm đầu nối RS485. Chỉ khi tín hiệu đo trở lại bình thường, hệ mới điều tiết công suất phát như cũ.[2]

5G EPM

Inverter làm ngơ, kiểm tra RS485 và địa chỉ

Inverter không chịu nghe lệnh thì soi cáp RS485 ở cổng Comm-INV và cổng COM của inverter trước, đúng cực A và B chưa. Kế đến xem địa chỉ inverter đã đánh 01-20 liền mạch và từng máy đã gạt External EPM Set sang “5G EPM” hay chưa. Hụt một trong mấy điều kiện đó là thiết bị mất quyền điều tiết inverter.[2]

G100_OVI_PRO

G100_OVI_PRO cần xóa lỗi bằng tay

Khi đặt theo tiêu chuẩn G100 của Anh, máy có thể bung cảnh báo G100_OVI_PRO. Loại này đòi thao tác Clear Fault, nghĩa là reset thủ công sau khi đã tìm ra và xử lý gốc rễ. Trước khi xóa lỗi, hãy rà lại điều kiện điện áp, các mối đấu đo đếm và cấu hình tiêu chuẩn lưới, rồi máy mới chạy lại.[2]

Gom sẵn dữ liệu trước khi gọi hỗ trợTrước khi nhờ hỗ trợ, hãy gom đủ: dòng cảnh báo hiện trên LCD, ảnh chụp màn hình, sơ đồ đấu cổng Grid, CT và Comm-INV, loại biến dòng CT 1 pha đang dùng, cùng bộ tiêu chuẩn lưới đã chọn. Gửi kèm bấy nhiêu thứ, người hỗ trợ khoanh vùng nguyên nhân vừa nhanh vừa trúng hơn.[2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

9. Chính sách bảo hành Solis-EPM1-5G Bảo hành

Solis-EPM1-5G là phụ kiện chính hãng Solis và được bảo hành theo chính sách của Solis cùng Việt Nam Solar. Do đây là thiết bị giám sát chứ không phải inverter, mốc thời hạn bảo hành có thể không giống inverter trong cùng hệ. Vậy nên chủ nhà cứ liên hệ Việt Nam Solar để nắm rõ điều kiện và thời hạn áp dụng cho riêng sản phẩm này.[3][4]

Chính hãng

Hàng chính hãng, bảo hành chuẩn Solis

Solis-EPM1-5G là phụ kiện chính hãng Solis và hưởng bảo hành theo chính sách của Solis cùng Việt Nam Solar. Vì nó là thiết bị giám sát chứ không phải inverter, mốc bảo hành có thể vênh so với inverter. Tốt nhất chủ nhà gọi Việt Nam Solar để biết chính xác điều kiện và thời hạn áp cho sản phẩm này.[3][4]

Hồ sơ

Giữ lại giấy tờ và nhãn máy

Lúc cần bảo hành, chủ nhà nên có sẵn model, số serial, hóa đơn, thông tin lắp đặt và phần mô tả lỗi theo bộ hồ sơ chuẩn. Cái nhãn dán trên máy cũng phải còn nguyên, chữ đọc rõ và đúng vị trí, có vậy khâu xác minh bảo hành mới trôi chảy.[4]

Kỹ thuật

Đừng tự mở máy ra vọc

Chớ tự ý cạy vỏ, sửa hay đụng vào phần cứng ngoài quy trình của hãng. Tự tháo vọc dễ gây mất an toàn, làm hư cổng đấu nối và còn ảnh hưởng tới quyền lợi bảo hành. Hễ máy có dấu hiệu lạ, chủ nhà gọi Việt Nam Solar để được chỉ cách kiểm tra và hỗ trợ là chắc nhất.[3][4]

Hỏi kỹ điều kiện bảo hành cho phụ kiệnBởi Solis-EPM1-5G thuộc nhóm thiết bị giám sát, điều kiện và thời hạn bảo hành của nó có thể khác inverter cùng hệ. Muốn biết chính xác phạm vi áp cho sản phẩm, chủ nhà nên gọi Việt Nam Solar và thủ sẵn model, số serial cùng hóa đơn mua hàng.[4]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

10. Việt Nam Solar, nhà phân phối ủy quyền phụ kiện Solis-EPM1-5G VNS

Việt Nam Solar tư vấn cấu hình thiết bị giám sát Solis-EPM1-5G dựa trên số inverter Solis cần điều tiết, biến dòng CT 1 pha khớp dòng tải, bộ tiêu chuẩn lưới áp dụng và vị trí đặt máy. Bốn yếu tố này quyết định việc thiết bị đọc đúng số liệu và chặn phát ngược chuẩn cho hệ điện mặt trời 1 pha tại nhà.

Bên cạnh việc bán hàng chính hãng, Việt Nam Solar còn tư vấn cấu hình, đứng cạnh hỗ trợ kỹ thuật lúc lắp đặt, lo khâu kiểm tra bảo hành và theo sát chủ nhà suốt thời gian hệ thống vận hành.[4]

Trụ sở chính

Công Ty TNHH Việt Nam Solar

Hotline: 088.60.60.660Email: lienhe@vietnamsolar.vnGọi 088.60.60.660

Hồ Chí Minh

Trụ sở chính Hồ Chí Minh

188 ĐHT41, Phường Đông Hưng Thuận, Tp. HCM

Xem Chỉ Đường

Kho HCM

Kho Hồ Chí Minh

2939 QL1A, Phường Tân Thới Nhất, Tp. HCM

Xem Chỉ Đường

Cần Thơ

Chi nhánh Cần Thơ

41D Mậu Thân, Phường Cái Khế, Tp. Cần Thơ

Xem Chỉ Đường

Kho Cần Thơ

Kho Cần Thơ

Khu vực Trạng Thọ A, Phường Trung Nhứt, Tp. Cần Thơ

Xem Chỉ Đường

Nha Trang

Chi nhánh và kho Nha Trang

Thôn Đông Dinh, Xã Diên Khánh, Tp. Khánh Hòa

Xem Chỉ Đường

📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

11. Đánh giá thực tế Solis-EPM1-5G 1 pha Đánh giá

Nếu hệ 1 pha nhà bạn bị điện lực bắt chống phát ngược hoặc zero-export, Solis-EPM1-5G là món đáng cân nhắc. Một bộ là lo được cả cụm tới 20 inverter Solis lệch công suất, miễn là có biến dòng CT 1 pha lắp chuẩn. Chỉ cần nhớ một điều: thiết bị này canh và điều tiết, chứ không tự phát hay trữ điện.[1][2]

Ứng dụng

Hợp với nhà 1 pha bị cấm phát dư

Đúng đối tượng cho nhà 1 pha ở vùng điện lực không nhận điện dư hay đòi zero-export. Thiết bị đọc dòng ngay điểm đấu lưới rồi hạ phát inverter để phần ngược về 0 hoặc về đúng ngưỡng được phép, nhờ vậy hệ đáp ứng đúng điều kiện đấu nối mà điện lực đặt ra.[1]

Quy mô

Quán xuyến cả cụm tới 20 inverter

Một thiết bị điều tiết cùng lúc tối đa 20 inverter Solis trên một đường RS485, kể cả các máy lệch công suất đấu chung. Nhờ thế một bộ lo cho cả cụm thay vì mỗi máy một thiết bị. Khi lắp, thợ phải đánh địa chỉ inverter 01-20 liền mạch để máy nhận đủ mặt các inverter.[1][2]

Đo đếm

Sống nhờ CT 1 pha lắp cho đúng

Muốn chạy được, thiết bị buộc phải có biến dòng CT 1 pha chuẩn 100/5A hoặc 300/5A đặt chuẩn ở điểm đấu lưới. CT chính là nguồn dữ liệu dòng để máy tính mức phát được phép. Nó phải kẹp trúng dây, mũi tên xoay ra lưới và khai đúng tỷ số, sai một chỗ là điều tiết công suất lệch ngay.[2]

Lưu ý

Nó chỉ canh, không thay được inverter

Solis-EPM1-5G là thiết bị giám sát, không tự làm ra điện cũng không tích điện. Nó không thay thế inverter mà bắt tay với các inverter Solis có sẵn để siết mức phát lên lưới. Hiểu đúng vai trò này, chủ nhà mới bố trí cấu hình và đặt kỳ vọng cho hợp lý ngay từ đầu.[1]

Đáng chọn cho hệ 1 pha cần zero-export.Solis-EPM1-5G là phương án hợp lý khi hệ 1 pha cần chặn phát ngược và gom nhiều inverter Solis về điều tiết tập trung với sai số 1%Pn. Muốn ăn chắc, hệ phải có biến dòng CT 1 pha lắp đúng và các inverter được bật chế độ làm việc cùng thiết bị ngay từ khâu thi công.[1][2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

12. Hiểu lầm phổ biến về Solis-EPM1-5G Hiểu lầm

Là thiết bị giám sát chứ không sinh điện, Solis-EPM1-5G hay bị hiểu nhầm đủ kiểu: nhầm về vai trò, về số inverter gắn được, về việc có cần CT hay không, về chỗ lắp và chiều CT. Sáu cặp đối chiếu dưới đây gỡ từng hiểu lầm để chủ nhà nắm đúng cách thiết bị làm việc và khỏi chọn cấu hình sai.
Hiểu saiGắn thiết bị này vào là nhà phát được nhiều điện hơn.
Cách hiểu đúngNó không sinh ra điện, cũng chẳng tích điện. Việc của nó là canh dòng ở điểm đấu lưới rồi bảo inverter bớt phát sao cho phần đẩy ngược không vượt mức cho phép.[1]
Hiểu saiKhỏi cần CT máy vẫn chạy ngon.
Cách hiểu đúngBản 1 pha bắt buộc có biến dòng CT 1 pha mới đọc được dòng phía lưới. Thiếu CT là máy không có số liệu nào để tính mức phát và điều tiết công suất.[2]
Hiểu saiMột thiết bị muốn gắn bao nhiêu inverter cũng được.
Cách hiểu đúngMột bộ Solis-EPM1-5G chỉ kham nổi tối đa 20 inverter Solis trên cùng đường RS485. Vượt con số đó là phải tính cách khác để giữ điều tiết ổn định và đúng yêu cầu.[1]
Hiểu saiĐã có IP65 thì treo chỗ nào cũng xong.
Cách hiểu đúngIP65 không có nghĩa lắp bừa: vẫn phải chừa ít nhất 300mm mỗi phía, né chỗ quá khắc nghiệt và đặt nơi dễ thao tác. Nên treo gần điểm đấu lưới cho biến dòng CT 1 pha kẹp vào dây đỡ vướng.[2]
Hiểu saiBản này lắp luôn cho hệ 3 pha cũng được.
Cách hiểu đúngSolis-EPM1-5G chỉ là bản 1 pha cho lưới 1/N/PE 230V. Lưới 3 pha 400V và 480V phải dùng bản 3 pha riêng, đừng lắp nhầm model lệch số pha của hệ.[1]
Hiểu saiCT quay chiều nào lắp cũng như nhau.
Cách hiểu đúngBiến dòng CT phải để mũi tên hướng ra lưới thì máy mới đọc trúng chiều dòng. Lỡ lắp ngược, vào màn hình LCD đổi tùy chọn chiều CT (forward/reversed) là chỉnh lại được.[2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

13. Câu hỏi thường gặp về Solis-EPM1-5G FAQ

Mười câu hỏi sau gom lại những thắc mắc hay gặp nhất quanh Solis-EPM1-5G: thiết bị làm gì, gắn được mấy inverter, hợp lưới mấy pha, sai số ra sao, có cần biến dòng CT 1 pha không, Failsafe là gì, theo dõi từ xa thế nào, cài inverter ra sao và đạt cấp bảo vệ nào. Đọc nhanh phần này, chủ nhà dễ chốt cấu hình hơn.
Solis-EPM1-5G là gì và làm những gì?
Solis-EPM1-5G là thiết bị giám sát hệ thống điện mặt trời Solis 1 pha. Nó canh dòng ở điểm đấu lưới qua biến dòng CT 1 pha, hễ thấy điện sắp tràn ngược là bảo các inverter Solis bớt phát để giữ phần đẩy ngược trong mức cho phép. Nó chỉ giám sát và điều tiết, không tự phát hay trữ điện.[1][2]
Một thiết bị gánh được nhiều nhất mấy inverter?
Một bộ Solis-EPM1-5G kham được tối đa 20 inverter Solis trên cùng sợi RS485 Modbus, kể cả các máy lệch công suất đấu chung. Khi lắp, thợ phải đánh địa chỉ inverter 01-20 liền mạch để thiết bị nhận đủ mặt các máy trong hệ.[1]
Solis-EPM1-5G dùng cho lưới mấy pha?
Solis-EPM1-5G là bản 1 pha, chạy lưới 1/N/PE 230V. Điện áp vào nằm trong dải 100-300V giữa dây pha và trung tính, tần số 45-65 Hz. Còn lưới 3 pha 400V và 480V thì phải dùng đúng bản 3 pha tương ứng, không xài bản 1 pha này.[1]
Sai số khi điều tiết công suất là bao nhiêu?
Sai số kiểm soát công suất của Solis-EPM1-5G là 1%Pn. Nhờ sai số nhỏ, công suất inverter bám sát ngưỡng đã đặt, không đẩy ngược vượt mức mà cũng không cắt quá tay. Con số này chỉ giữ đúng khi biến dòng CT 1 pha lắp chuẩn và đường truyền ổn định.[1]
Có cần đồng hồ thông minh không?
Không cần. Bản 1 pha lấy dòng thẳng qua biến dòng CT nên khỏi sắm đồng hồ thông minh. CT 1 pha dùng chuẩn 100/5A hoặc 300/5A, đặt tại điểm đấu lưới. Khi cài, nhớ kẹp CT trúng dây, để mũi tên hướng ra lưới và khai đúng tỷ số.[1][2]
Failsafe trên thiết bị giám sát để làm gì?
Failsafe là lớp bảo vệ phòng khi mất tín hiệu đo từ biến dòng CT. Lúc đó thiết bị kéo công suất inverter về 0 thay vì để hệ phát mù, nhờ đó không lỡ tay đẩy ngược vượt giới hạn. Trong cài đặt, Failsafe vốn bật sẵn và nên để bật suốt thời gian vận hành.[2]
Giám sát từ xa Solis-EPM1-5G thế nào?
Bạn theo dõi từ xa bằng cách cắm stick vào cổng Communication 4 chân RS485, chọn WiFi, 4G hoặc LAN tùy điều kiện. Firmware cũng cập nhật được qua mạng. Trước lúc cắm hay rút stick, phải ngắt cả nguồn AC lẫn DC cho an toàn người làm và bảo vệ máy.[1][2]
Phải cài gì trên inverter để ăn khớp thiết bị?
Từng inverter Solis phải vào Advanced, gạt External EPM Set sang “5G EPM” và bật Failsafe. Kèm theo, địa chỉ inverter đánh 01-20 liền mạch để thiết bị nhận đủ máy trên đường RS485. Cáp RS485 nối từ cổng Comm-INV sang cổng COM của inverter, đúng cực A và B.[2]
Solis-EPM1-5G có phát hay trữ điện không?
Không. Solis-EPM1-5G là thiết bị giám sát, chỉ đo dòng, theo dõi và điều tiết công suất của các inverter Solis. Nó không tự làm ra điện cũng không trữ điện, nên không thay được inverter mà bắt tay với các inverter sẵn có trong hệ.[1]
Solis-EPM1-5G đạt cấp bảo vệ nào?
Solis-EPM1-5G đạt cấp bảo vệ IP65, chạy được ở nhiệt độ -25~+60°C, độ ẩm 5-95% và cao độ tới 2000m. Tuy có IP65, máy vẫn cần chừa ít nhất 300mm mỗi phía, né chỗ quá khắc nghiệt và treo nơi dễ thao tác cho tiện kẹp biến dòng CT 1 pha.[1][2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

14. Giá Solis-EPM1-5G và nhận báo giá Báo giá

Giá Solis-EPM1-5G không cố định mà tùy thời điểm, số lượng, việc bạn mua máy rời hay lắp trọn gói, có kèm biến dòng CT 1 pha hay không, cách giao hàng và điều kiện thi công ở nhà. Vì thế Việt Nam Solar tư vấn cấu hình trước rồi mới báo giá, để con số sát đúng nhu cầu thật của từng công trình.

Trước khi hỏi giá Solis-EPM1-5G, chủ nhà nên tự xác định mình thuộc nhóm nào. Nhóm thứ nhất chỉ cần mua thiết bị rời kèm biến dòng CT 1 pha để bổ sung vào hệ 1 pha đang chạy. Nhóm thứ hai muốn làm trọn gói phần chống phát ngược cho hệ 1 pha, từ thiết bị, biến dòng CT 1 pha, vật tư đấu nối, cấu hình inverter cho tới nghiệm thu. Hai nhóm này có cấu trúc chi phí lệch nhau, nên việc khảo sát hiện trạng là bước không thể bỏ qua trước khi chốt giá.

THIẾT BỊ RỜI

Mua riêng thiết bị Solis-EPM1-5G

Dành cho chủ nhà chỉ muốn sắm riêng thiết bị Solis-EPM1-5G kèm biến dòng CT 1 pha để gắn vào hệ 1 pha đang chạy. Để báo giá, cần chốt đúng mã sản phẩm, số inverter Solis cần điều tiết, biến dòng CT 1 pha hợp dòng tải, tình trạng còn hàng và phí giao.

Gọi hotline 088.60.60.660

TRỌN GÓI

Làm trọn gói chống phát ngược hệ 1 pha

Dành cho chủ nhà muốn lắp Solis-EPM1-5G vào hệ 1 pha để chống phát ngược hoặc zero-export. Giá tùy số inverter Solis cần điều tiết, biến dòng CT 1 pha, chiều dài dây tín hiệu, chỗ treo máy, công đấu nối và việc cấu hình inverter theo điều kiện thi công tại nhà.

Gửi yêu cầu báo giá

Càng gửi đủ ảnh, báo giá càng nhanhNếu tiện, chủ nhà chụp giúp tủ điện, điểm đấu lưới, kèm địa chỉ công trình, số lượng và công suất inverter Solis đang dùng, loại lưới 1 pha, ý định mua máy rời hay làm trọn gói và thời gian dự tính thi công. Có đủ bấy nhiêu, vòng chốt phương án và ra giá rút ngắn đáng kể.

HOTLINE

088.60.60.660

Gọi ngay

EMAIL

lienhe@vietnamsolar.vn

Gửi email

WEBSITE

vietnamsolar.vn

Liên hệ Việt Nam Solar

📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá
VNS

Bài viết này được biên soạn và kiểm duyệt bởi đội ngũ 50 kỹ sư Công ty TNHH Việt Nam Solar, đơn vị đã triển khai hàng chục nghìn dự án điện mặt trời khắp Việt Nam kể từ năm 2016, phân phối chính hãng hơn 20 thương hiệu biến tần, tấm pin và pin lưu trữ hàng đầu thế giới. Toàn bộ kỹ sư đều có chứng chỉ hành nghề về điện và xây dựng do cơ quan Nhà nước cấp.

Việt Nam Solar hoạt động với đầy đủ tư cách pháp nhân: Giấy phép hoạt động điện lực số 175/GP-SCT do Sở Công Thương cấp, Giấy phép năng lực xây dựng HCM-00076550, nhãn hiệu độc quyền VN-4-0604703. Hệ thống quản lý đạt ISO 9001:2015 Quản lý chất lượng, ISO 14001:2018 Quản lý môi trường và ISO 45001:2018 An toàn lao động, xác minh trên IAF CertSearch.

MST: 0315209693Hotline: 088.60.60.660Website: vietnamsolar.vnLinkedIn



Đánh giá Solis-EPM1-5G - Thiết Bị Giám Sát Hệ Thống Điện Mặt Trời Solis 1 Pha

5.0/5

★★★★★

1 đánh giá

5
1 đánh giá
4
0 đánh giá
3
0 đánh giá
2
0 đánh giá
1
0 đánh giá
Viết đánh giá
Lọc đánh giá
Việt Nam Solar Việt Nam Solar Đã mua hàng
★★★★★

Nhà Phân Phối

Trả lời | 17/05/2026

Thảo luận
