Lưu trữ điện tích hợp biến tần

Thiết bị tích hợp pin LiFePO4, đầu vào PV, cổng AC hòa lưới, cổng AC độc lập và bộ điều khiển. Cách thiết kế này giúp giảm số thiết bị rời trong hệ nhỏ. Hệ thống vẫn cần lắp đúng tiếp địa, đúng cổng PV và đúng giới hạn công suất.

Đầu vào PV 3.600W

Solarbank có 4 cổng PV. Mỗi cổng nhận tối đa 900W. Điện áp đầu vào PV tối đa là 60VDC. Dòng đầu vào PV tối đa là 32ADC mỗi cổng. Không mắc nối tiếp nhiều mô-đun PV vì điện áp vượt 60V có thể gây hư hỏng thiết bị.

Pin LiFePO4 2.688Wh

Pin bên trong có năng lượng định mức 2.688Wh và dung lượng 105Ah. Công suất định mức cho một thiết bị là 1.800W. Công suất đầu ra AC tối đa là 1.200W. Công suất bypass tối đa là 2.000W.

Mở rộng tối đa 5 pin BP2700

Một Solarbank hỗ trợ tối đa 5 pin mở rộng Anker SOLIX BP2700. Tổng năng lượng tăng theo từng mức: 5.376Wh, 8.064Wh, 10.752Wh, 13.440Wh và 16.128Wh. Công suất xả định mức vẫn là 1.200W.

Quản lý bằng ứng dụng Anker

Ứng dụng Anker theo dõi hệ thống, cấu hình Wi-Fi, thêm thiết bị, nâng cấp firmware và chọn chế độ nguồn. Các chế độ gồm tự tiêu thụ, tùy chỉnh, ổ cắm thông minh và nguồn điện dự phòng thủ công.

Phù hợp cách dùng tại Việt Nam

Lưu điện mặt trời dư vào ban ngày để dùng buổi tối, giảm điện mua từ lưới. Cổng AC độc lập cấp tối đa 1.200W cho tải ưu tiên như đèn, wifi, tủ lạnh nhỏ khi mất điện. Có thể bắt đầu gọn rồi mở rộng dần.

Tương thích nhiều loại tấm pinDùng được nhiều loại tấm pin dân dụng công suất khoảng 445 đến 500Wp, gồm đơn tinh thể, ABC và tấm hai mặt. Khi lắp cần chia nhánh để mỗi cổng không quá 900W và điện áp không quá 60VDC.

Bốn bộ MPPT, đầu vào PV tới 3.600WSolarbank 3 E2700 Pro dùng 4 bộ MPPT bám điểm công suất cực đại, cho phép đấu tối đa 8 tấm pin và khai thác đầu vào PV tới 3.600W. Trong điều kiện thuận lợi, hệ có thể tạo ra tới khoảng 4.531 kWh điện mỗi năm.^[1]

Mật độ năng lượng cao, mở rộng linh hoạtMỗi khối pin đạt 2,68 kWh và có thể ghép xếp chồng tối đa 5 khối để nâng dung lượng tới khoảng 16 kWh. Pin BP2700 tương thích ngược với pin mở rộng 1,6 kWh đời trước và dùng được cho cả Solarbank 2 Pro.^[1]

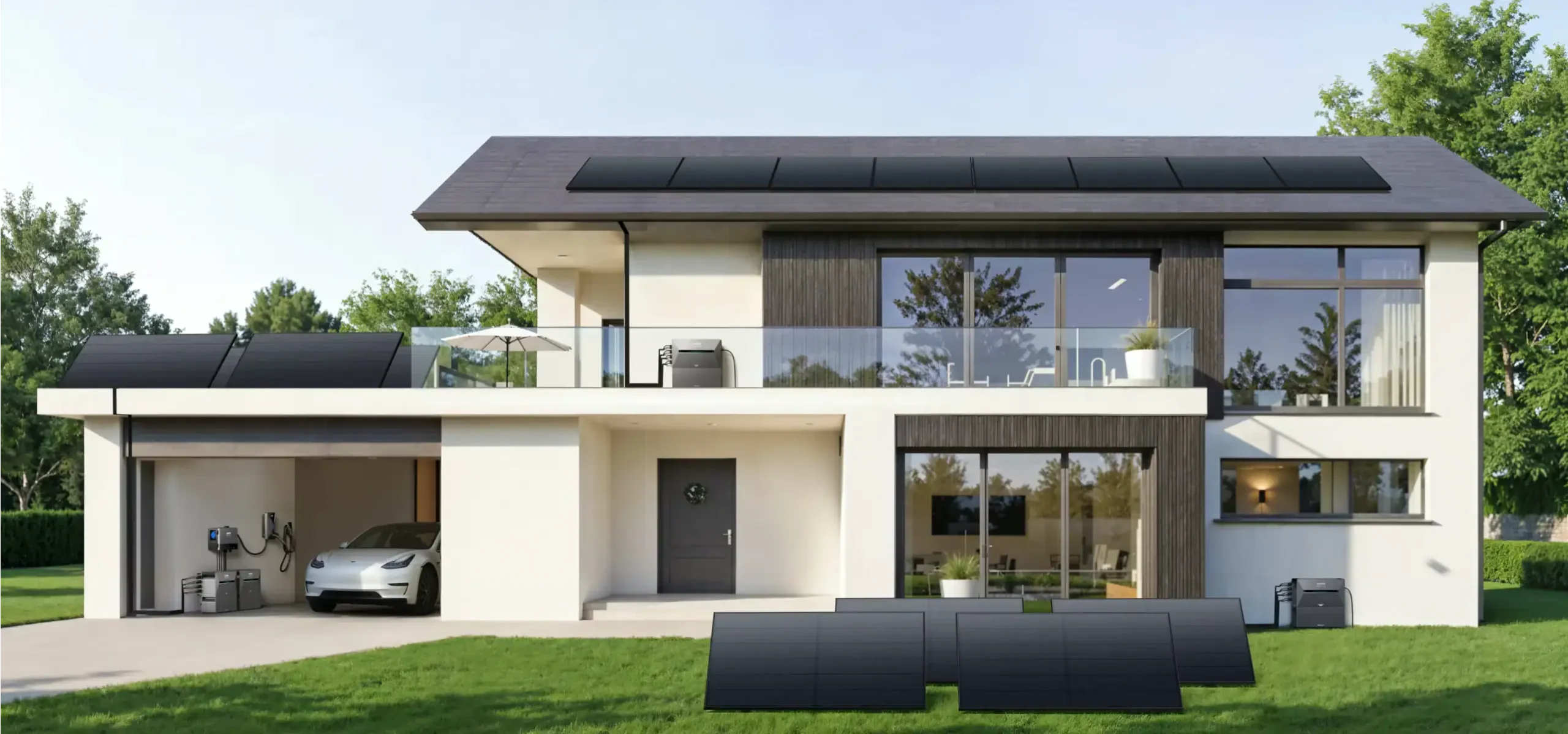

Plug and Play và Hệ thống đa năng Anker SOLIX Solarbank MultisystemChế độ Plug and Play hỗ trợ tối đa 3 Solarbank 3 E2700 Pro, tổng đầu ra tối đa 3.600W. Anker SOLIX Power Dock với thiết kế ổ cắm Schuko 4 × 3600W mang tính đột phá, cho phép kết nối song song lên đến bốn bộ phận Solarbank. Nhờ đó, hệ thống có thể đạt công suất đầu ra AC lên tới 4,8kW, công suất đầu vào năng lượng mặt trời (PV) 14,4kW và dung lượng lưu trữ khổng lồ 64,5kWh – vượt trội hơn hẳn so với mức 2000W hay 800W thông thường của các hệ thống điện mặt trời ban công (Balkonkraftwerk) tiêu chuẩn. Cung cấp lượng điện năng nhiều hơn tới 7 lần mỗi năm, giảm 80% chi phí tiền điện và thu hồi vốn (hoàn vốn) nhanh chóng chỉ sau 4 năm.^[1]

Biểu tượng điện áp caoBiểu tượng này báo hiệu sự hiện diện của điện áp cao nguy hiểm. Người thao tác có nguy cơ bị điện giật nếu chạm vào phần điện hoặc tháo rời sai quy trình.

Biểu tượng 15 phútSau khi tắt hoặc ngắt kết nối, hệ thống cần 15 phút để xả hết điện năng. Nhân viên bảo trì không chạm vào hoặc tháo rời bộ phận nào trong ít nhất 15 phút.

Biểu tượng đọc hướng dẫnBiểu tượng này yêu cầu người dùng đọc hướng dẫn vận hành trước khi thao tác. Cần đọc phần vị trí lắp, xếp chồng, đấu nối PV, đấu nối AC và nối đất.

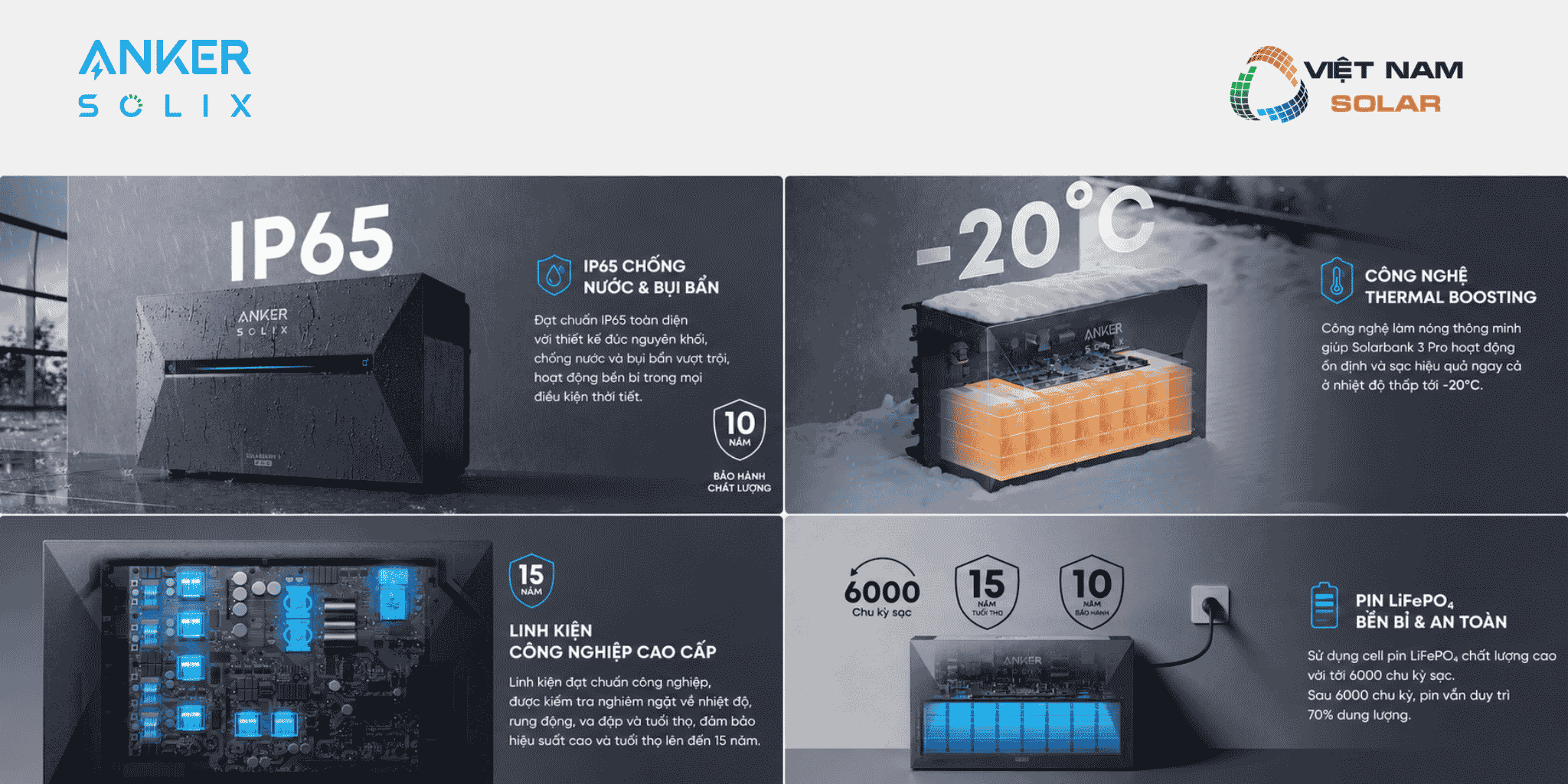

Pin LiFePO4 bền tới 6.000 chu kỳTế bào pin LFP dạng vỏ vuông có tuổi thọ tới 6.000 chu kỳ sạc xả, sau ngưỡng này vẫn giữ được khoảng 70% dung lượng ban đầu.^[2]

Thermal Boosting — sạc an toàn ở −20°CCông nghệ làm ấm pin Thermal Boosting giúp thiết bị sạc an toàn ngay cả khi nhiệt độ môi trường xuống tới −20°C, phù hợp khu vực lạnh hoặc lắp ngoài trời.^[1]

An toàn cấp ô-tôHệ tích hợp BMS nhiều lớp, lớp phủ gốm chịu nhiệt tới 180°C, van chống nổ, kẹp chịu lực 20.000N, cơ chế chống điện giật ở mức 0V, cùng 59 cấp cảnh báo và 11 khóa an toàn, đạt chứng nhận IEC 60730.^[4]

Chống nước, chống bụi IP65Vỏ đúc nguyên khối đạt cấp bảo vệ IP65; linh kiện chuẩn công nghiệp được kiểm tra khắt khe về nhiệt độ, rung, va đập và tuổi thọ để vận hành bền bỉ ngoài trời.^[1]

Kiểm tra bao bì bên ngoàiTrước khi mở hộp, kiểm tra lỗ thủng, vết nứt và hư hỏng. Kiểm tra số model. Nếu bao bì hư hoặc model sai, không mở hộp và liên hệ bộ phận hỗ trợ.

Xác nhận các bộ phậnSau khi mở hộp, kiểm tra phụ kiện có đủ, còn nguyên vẹn và không hư hỏng nhìn thấy được. Nếu thiếu hoặc hư, cần ghi nhận hiện trạng trước khi lắp.

Model trong hộp SolarbankNhóm model trong hộp gồm A17C53Z1 và A17C53Z1-20. Hộp gồm Solarbank 3 E2700 Pro, dây AC phích Schuko 3m, cờ lê tháo đầu nối PV và tài liệu.

Yêu cầu môi trường

• Không đặt mô-đun gần ánh nắng trực tiếp kéo dài, lửa hoặc vật liệu dễ cháy nổ.
• Bảo vệ khu vực lắp đặt khỏi nguy cơ ngập nước.
• Độ cao hoạt động tối đa của thiết bị là 4.000m.

Yêu cầu xếp chồng

• Chừa đủ không gian để tản nhiệt.
• Giữ khoảng cách an toàn khi thao tác và bảo trì.
• Đặt bộ tản nhiệt của pin mở rộng hướng vào tường.
• Giữ khoảng cách 18 đến 47mm so với tường.

Dụng cụ cần chuẩn bị

• Bút đánh dấu vị trí khoan.
• Tua vít Phillips PH1 và PH2.
• Búa, máy khoan điện và mũi khoan 8mm.
• Dụng cụ bấm cos, ống co nhiệt và máy thổi hơi nóng khi làm dây tiếp địa.

Kích thước SolarbankRộng 460mmSâu 254mmCao 279mmĐây là kích thước của thiết bị Solarbank chính khi bố trí vị trí đặt, khoảng hở thao tác và khu vực đi dây.

Kích thước pin mở rộng BP2700Rộng 460mmSâu 233mmCao 217,5mmPin mở rộng cần được tính thêm vào chiều cao tổng khi xếp chồng nhiều module.

1. Đặt pin mở rộng phía dướiĐặt pin mở rộng ở vị trí thông thoáng, nằm trong vùng phủ sóng Wi-Fi để Solarbank kết nối mạng ổn định. Bộ tản nhiệt ở mặt sau của pin mở rộng cần hướng vào tường. Khoảng cách giữa thiết bị và tường nên giữ trong khoảng 18 đến 47mm.

2. Tháo nút cao su và chuẩn bị cổng kết nốiTháo các ốc vít nếu có, sau đó gỡ bỏ các nút cao su ở vị trí kết nối. Bước này giúp các module tiếp xúc đúng vị trí khi xếp chồng. Không dùng lực mạnh làm biến dạng cổng hoặc gioăng bảo vệ.

3. Xếp chồng Solarbank ở trên cùngXếp các pin mở rộng theo thứ tự từ dưới lên, sau đó đặt Solarbank ở trên cùng. Hai cổng tương ứng giữa các module cần được cắm khớp đúng vị trí. Cấu trúc này giúp hệ thống nhận diện pin mở rộng và giữ bố cục lắp đặt gọn hơn.

4. Lắp đặt bộ giá treo tườngLắp phụ kiện giá gắn tường chữ L vào hai bên của pin mở rộng đầu tiên nằm ngay dưới Solarbank. Đánh dấu vị trí khoan, xoay phụ kiện xuống, khoan lỗ, đóng tắc kê, xoay phụ kiện trở lại và siết chặt vít. Các pin mở rộng khác không cần thêm phụ kiện chữ L giống pin đầu tiên.

5. Lắp bộ khóa liên độngLắp giá đỡ cố định vào cả hai bên của mỗi pin mở rộng. Khớp giá đỡ vào đúng vị trí, sau đó siết chặt ốc vít. Bộ khóa liên động giúp các module xếp chồng ổn định hơn và giảm rủi ro xê dịch trong quá trình vận hành.

Biện pháp phòng ngừa

• Đảm bảo Solarbank đã tắt khi đấu dây.
• Không dùng hoặc bật Solarbank sau khi thiết bị đã tiếp xúc với nước.
• Không thao tác lên cổng điện khi chưa kiểm tra trạng thái nguồn.

Vật tư nối đất

• Dây tiếp địa GND 1mm², màu vàng/xanh lá.
• Đầu cos tròn phù hợp cáp 1mm² và vít M5.
• Ống co nhiệt cỡ 8mm, dài 25mm.
• Máy thổi hơi nóng và tua vít Phillips PH2.

Kết nối AC và thiết bịKết nối Solarbank với ổ cắm điện gia đình bằng cáp AC kèm phích cắm Schuko dài 3m. Nếu cần cấp nguồn trực tiếp cho thiết bị ưu tiên, sử dụng cổng dự phòng trong giới hạn công suất cho phép.

Quy tắc đấu PV

• Kiểm tra thông số mô-đun PV trước khi đấu nối.
• Khi đấu song song, tổng dòng ngắn mạch không vượt quá 40A.
• Điện áp đầu vào PV không vượt quá 60VDC.
• Nên sử dụng cáp PV có chiều dài không quá 3m để giảm rủi ro nhiễu cho thiết bị điện tử.

Tháo đầu nối PVKhi cần tháo đầu nối PV, sử dụng cờ lê đi kèm thiết bị. Không kéo mạnh trực tiếp vào dây. Thao tác tháo lắp cần thực hiện khi hệ thống đã được ngắt đúng quy trình và không còn rủi ro điện áp nguy hiểm.

Anker SOLIX Smart MeterSolarbank dùng được với Anker SOLIX Smart Meter, model A17X7. Công tơ thông minh hỗ trợ hệ thống đo nhu cầu điện và tối ưu chế độ vận hành theo dữ liệu thực tế.

Anker SOLIX Smart PlugSolarbank dùng được với Anker SOLIX Smart Plug, model A17X8. Ổ cắm thông minh hỗ trợ điều khiển một số thiết bị tiêu thụ và tận dụng phần điện dư theo cấu hình trong ứng dụng Anker.

Kiểm tra lại kích thước trước khi đặt máySolarbank có kích thước 460 x 254 x 279mm. Pin mở rộng BP2700 có kích thước 460 x 233 x 217,5mm. Khi dùng nhiều pin, cần tính chiều cao tổng và khoảng hở thao tác trước khi thi công.

Thiết kế Plug and Play tích hợpMô-đun lưu trữ, vi biến tần và PV-Hub được gộp trong một khối nhỏ gọn, giúp giảm dây nối và tăng mật độ năng lượng tới 50% so với thiết kế rời.^[1]

Mở rộng dạng mô-đun, không cần đi thêm dâyKhi cần thêm dung lượng, các khối pin BP2700 chỉ cần xếp chồng để kết nối, không phải đi thêm dây tín hiệu hay dây nguồn.^[1]

Ghép AC tận dụng điện dưThiết bị có thể tích trữ điện mặt trời dư đo qua công tơ thông minh, giúp tận dụng nguồn điện mặt trời sẵn có mà không tốn nhiều chi phí lắp đặt.^[1]

Hệ nhiều thiết bị với Power DockGhép song song tối đa 4 khối Solarbank cho tổng 4,8kW AC, 14,4kW PV và khoảng 64,5kWh lưu trữ, phù hợp nhu cầu công suất lớn. Hạng mục này cần thợ điện có chuyên môn lắp đặt.^[1]

Bật và tắt nguồnLần sử dụng đầu tiên cần kết nối Solarbank với mô-đun PV và ổ cắm điện gia đình. Khi có đầu vào năng lượng mặt trời hoặc AC, Solarbank tự động bật. Để tắt thiết bị, ngắt kết nối khỏi tấm pin mặt trời và ổ cắm điện trong nhà, sau đó nhấn giữ nút nguồn trong 3 giây.

Trường hợp không có nguồn vàoKhi không có đầu vào năng lượng mặt trời và không có đầu vào AC, người dùng nhấn giữ nút nguồn trong 3 giây để bật hoặc tắt Solarbank. Trước khi thao tác, cần chắc chắn hệ thống không đang trong quá trình đấu nối hoặc thêm pin mở rộng.

Xác nhận trạng thái mạngSolarbank tự động vào chế độ kết nối mạng khi được bật nguồn. Nút IoT cần nhấp nháy màu xanh lam. Nếu kết nối mạng ban đầu không hoàn thành trong vòng 30 phút và không có nguồn vào từ năng lượng mặt trời hoặc AC, Solarbank sẽ tự động tắt.

Chế độ tự tiêu thụChế độ này ưu tiên dùng điện mặt trời và giảm phụ thuộc vào lưới. Công tơ thông minh giám sát nhu cầu điện. Solarbank tự điều chỉnh công suất đầu ra hoặc lưu trữ. Nếu công tơ ngoại tuyến, hệ thống chuyển sang chế độ tùy chỉnh.

Chế độ tùy chỉnhNgười dùng đặt lịch tiêu thụ và lưu trữ điện mặt trời 24/7. Hệ thống cấp điện cho phụ tải theo lịch đã đặt. Chế độ này phù hợp khi gia đình muốn chủ động khung giờ xả điện thay vì để hệ thống tự tối ưu hoàn toàn.

Chế độ ổ cắm thông minhỔ cắm thông minh dùng thêm năng lượng xanh mà không làm thay đổi chiến lược xả hiện có. Khi ổ cắm thông minh cần điện, hệ thống ưu tiên cấp điện cho ổ cắm, sau đó mới cấp cho phụ tải theo lịch. Chế độ này hỗ trợ tối đa 5 ổ cắm.

Nguồn điện dự phòng thủ côngKhi kích hoạt, Solarbank ưu tiên sạc pin khi có cảnh báo bão hoặc nguy cơ gián đoạn điện. Người dùng đặt thời gian bắt đầu và kết thúc cho thay đổi này để hệ thống chuẩn bị dung lượng pin cho tình huống cần thiết.

1. Tháo rời hệ thốngNgắt kết nối Solarbank khỏi các mô-đun PV. Rút phích cắm khỏi ổ cắm điện gia đình và bất kỳ thiết bị nào đang kết nối. Đảm bảo Solarbank đã tắt. Nếu có phụ kiện giá gắn tường chữ L hoặc giá đỡ cố định, tháo các phụ kiện này trước khi thêm pin.

2. Lắp đặt pin mở rộngTháo vít nếu có, tháo nút cao su và xếp pin mở rộng mới bên dưới Solarbank. Các cổng kết nối giữa pin và Solarbank cần khớp đúng vị trí để hệ thống nhận diện pin mở rộng.

3. Lắp ráp lại hệ thốngLắp lại phụ kiện giá gắn tường chữ L vào pin mở rộng đầu tiên dưới Solarbank. Khớp giá đỡ cố định vào vị trí và siết chặt vào các pin mở rộng. Sau đó cắm lại Solarbank vào ổ cắm điện nhà, kết nối lại thiết bị và các mô-đun PV.

Anker Intelligence™ — tối ưu bằng AITính năng tối ưu năng lượng bằng trí tuệ nhân tạo, ưu tiên quyền riêng tư. Anker Intelligence™ sử dụng các dịch vụ đám mây uy tín hàng đầu như AWS và Azure, đồng thời đáp ứng hàng loạt tiêu chuẩn chứng nhận bảo mật quốc tế, bao gồm cả chứng nhận CSA-STAR. Hệ phân tích dữ liệu tiêu thụ trong quá khứ, vị trí, thời tiết và thói quen dùng điện để dự báo lượng điện dư mỗi ngày, kết hợp sản lượng thời gian thực và dự báo thời tiết nhằm tối ưu lịch sạc xả. Với giải pháp này, bạn có thể dễ dàng lưu trữ năng lượng mặt trời để sử dụng vào ban đêm – vừa thân thiện với môi trường, vừa tiết kiệm chi phí hiệu quả.^[1]

Quyền riêng tư theo thiết kếDữ liệu được lưu trên nền tảng đám mây đạt chuẩn bảo mật CSA-STAR và xây dựng theo nguyên tắc Privacy by Design, hạn chế tối đa rủi ro lộ thông tin người dùng.^[1]

Dự báo điện dư và ổ cắm thông minhỨng dụng thông báo lượng điện dư dự kiến của ngày hôm sau và cho phép đặt lịch tự động qua ổ cắm thông minh (ví dụ sạc xe đạp điện), giúp hạn chế lãng phí điện.^[1]

Công tơ thông minh phản hồi nhanhAnker SOLIX Smart Meter có thời gian phản hồi dưới 3 giây và sai số dưới 10W; tương thích Smart Meter và Smart Plug của Anker hoặc công tơ Shelly 3EM và Pro 3EM.^[1]

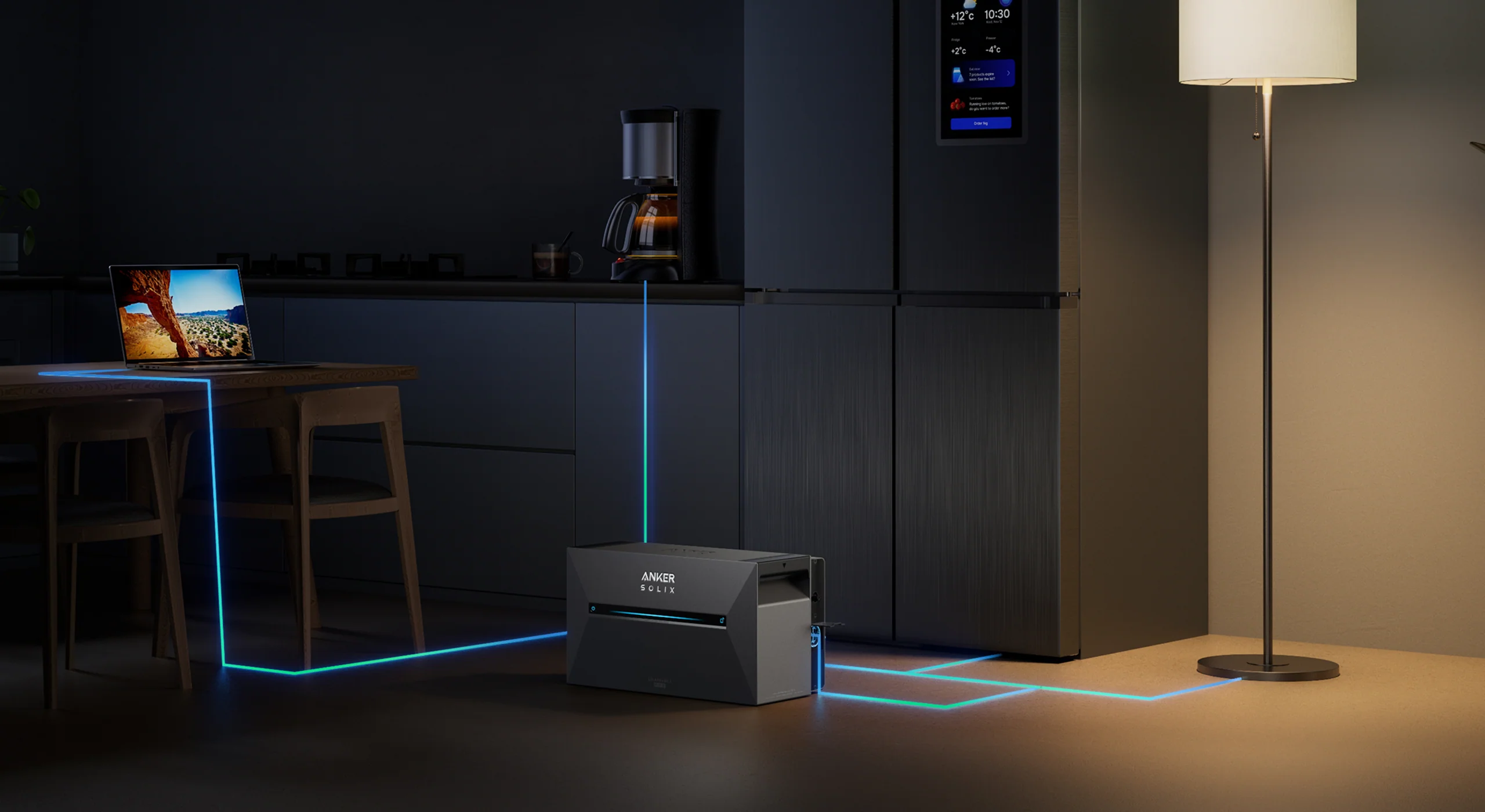

Nguồn dự phòng ngoài lưới 1.200WCổng AC ngoài lưới cấp tối đa 1.200W, mạnh hơn khoảng 20% so với đời trước, giúp duy trì các thiết bị quan trọng khi mất điện lưới.^[2]

Không gắn pin mở rộngNếu Solarbank không gắn pin mở rộng và vẫn báo lỗi 222/223 sau khi đặt lại, liên hệ hỗ trợ. Hãng sẽ sắp xếp quy trình thay thế nếu xác nhận lỗi thiết bị.

Có gắn pin mở rộngTháo toàn bộ pin mở rộng khỏi Solarbank. Khởi động lại Solarbank và kiểm tra lỗi còn hay không. Nếu lỗi biến mất, khả năng lỗi nằm ở một pin mở rộng.

Hồ sơ cần chuẩn bịSố seri thiết bị lỗi, chứng từ mua hàng, địa chỉ nhận hàng hiện tại, ảnh màn hình ứng dụng hoặc video thể hiện lỗi. Hồ sơ rõ giúp quá trình xử lý nhanh hơn.

Thời hạn bảo hànhSolarbank 3 E2700 Pro và pin mở rộng BP2700 đều ghi bảo hành 10 năm trong tài liệu kỹ thuật. Thời hạn này cần được đối chiếu cùng chứng từ mua hàng và điều kiện bảo hành tại thời điểm xử lý.

Chứng từ cần giữ

• Hóa đơn hoặc chứng từ mua hàng.
• Mã đơn hàng nếu có.
• Ngày mua và tên sản phẩm.
• Đơn vị bán hàng.

Thông tin cần khi gửi bảo hành

• Số seri của thiết bị lỗi.
• Ảnh tem máy và ảnh lắp đặt.
• Ảnh màn hình ứng dụng Anker.
• Video lỗi nếu có.
• Mô tả các bước đã xử lý.

Hình thức xử lýAnker xử lý theo chính sách sau bán hàng. Tùy trường hợp, hãng sửa chữa, thay thế hoặc đưa ra phương án khác theo chính sách khu vực.

Trường hợp dễ bị từ chối

• Thiết bị bị tháo rời hoặc sửa đổi.
• Dùng với dây hoặc phích cắm hỏng.
• Dùng sai điều kiện vận hành.
• Vận hành vượt công suất.
• Thiếu chứng từ mua hàng.
• Mua từ nguồn không được ủy quyền.
• Lắp pin mở rộng khi hệ thống đang bật nguồn.

Khuyến nghị hồ sơChụp lại số seri, cấu hình pin, ảnh vị trí lắp, sơ đồ đấu nối, ứng dụng Anker và hóa đơn ngay từ khi mua. Hồ sơ rõ giúp quá trình kiểm tra và xử lý nhanh hơn.

Độ bền thiết kế tới 15 nămNhờ linh kiện chuẩn công nghiệp qua kiểm tra khắt khe, thiết bị có độ bền thiết kế tới 15 năm; pin LiFePO4 đạt tới 6.000 chu kỳ. Sản phẩm đi kèm chính sách bảo hành chất lượng 10 năm.^[2]

Phù hợp mái nhỏ đến trung bìnhĐầu vào PV 3.600W và 4 cổng PV giúp thiết bị phù hợp các hệ mái dân dụng nhỏ đến trung bình, đặc biệt khi muốn chia nhiều nhánh tấm pin.

Gọn hơn hệ lưu trữ truyền thốngDo tích hợp pin, đầu vào PV và bộ biến tần trong một hệ sản phẩm, thiết bị dễ tiếp cận với khách hàng không muốn tách quá nhiều thiết bị.

Mạnh ở khả năng mở rộngThiết bị có thể mở rộng bằng pin BP2700 và dùng nhiều Solarbank trong cùng hệ thống năng lượng gia đình. Power Dock phù hợp nhu cầu công suất cao hơn.

Ứng dụng Anker là phần quan trọngCác chế độ tự tiêu thụ, chế độ tùy chỉnh và cài đặt công suất đầu ra tối đa đều phụ thuộc ứng dụng Anker, Wi-Fi ổn định và phần mềm điều khiển mới.

Không phải máy phát điện toàn nhàCông suất chạy độc lập tối đa 1.200W phù hợp tải ưu tiên nhỏ hơn, không phải toàn bộ phụ tải trong nhà. Cần thiết kế đúng tải trước khi dùng.

Cần chú trọng hồ sơ bảo hànhNên lưu số seri, hóa đơn, ảnh lắp đặt và dữ liệu cảnh báo để xử lý nhanh nếu phát sinh lỗi hệ thống.

Vận hành bền vững, giảm phát thảiTheo công bố của hãng, dòng Solarbank giúp tăng tỷ lệ tự dùng điện mặt trời và giảm phát thải; mỗi hệ có thể giảm khoảng 3.904 kg CO₂ mỗi năm, tương đương trồng khoảng 175 cây xanh.^[1]

Trung hòa carbonSản phẩm đạt chứng nhận trung hòa carbon ClimatePartner, phù hợp xu hướng tiêu dùng xanh và tiết kiệm năng lượng.^[1]
