Dòng sạc xả 50A mạnh mẽ.

Cả sáu cấu hình đều duy trì dòng đầu ra liên tục 50A và dòng đỉnh 80A trong 15 giây, đáp ứng tải nặng khởi động đồng thời.^[1] Suy giảm công suất chỉ xảy ra khi nhiệt độ xuống dưới +5°C.^[1]

Siêu linh hoạt 8,28-66,2kWh.

Một tháp chọn từ 3 đến 8 module theo sáu mức dung lượng. Ghép 3 tháp song song nâng tổng lưu trữ lên 66,2kWh.^[1] Bạn khởi đầu với 3 module rồi bổ sung dần ở bất kỳ mức SOC nào theo quy trình mở rộng.^[1][2]

An toàn LiFePO4 từ cell đến pack.

BYD tích lũy chuyên môn cell LFP từ năm 2002 với hơn 1 triệu hệ thống tại hơn 100 quốc gia. Thiết kế an toàn kiểm soát toàn chuỗi.^[1] Tuyên bố hợp chuẩn châu Âu xác nhận 11 hạng mục thử nghiệm an toàn đều đạt.^[8]

Cấu hình thông minh.

Hệ tự nhận diện biến tần khi cài đặt, tự hiệu chỉnh SOC trong vận hành và hỗ trợ chẩn đoán từ xa qua ứng dụng BYD Energy.^[1][2] Quy trình cấu hình gồm năm bước: tải về, đăng nhập, thêm thiết bị, kết nối và hoàn tất.^[3]

Vận hành bảo trì từ xa.

Giám sát qua đám mây và ứng dụng, cảnh báo lỗi chủ động, cập nhật phần mềm từ xa khi hệ gắn Smart WiFi/LAN Module.^[1][2] Nền tảng BYD Energy Cloud cho phép xuất nhật ký vận hành phục vụ chẩn đoán chuyên sâu.^[6]

Lắp nhanh, đi cáp linh hoạt.

Kết nối cắm trong được cấp bằng sáng chế, không cần mở nắp máy khi dựng tháp. Cáp nguồn đi ra cạnh bên hoặc phía sau tùy hiện trường.^[1][2] Toàn bộ liên kết cơ khí dùng vít M5 với lực siết 4-5Nm thống nhất.^[3]

Cell LiFePO4 kiểm soát toàn chuỗi.

MSDS xác nhận cell chứa LiFePO4 hàm lượng 27-37%, mang nhãn nguy hiểm loại 9A, không thuộc nhóm hàng nổ, dễ cháy hay ăn mòn.^[7] Chuỗi kiểm soát an toàn của BYD phủ từ cell đến pack.^[1] Khi vận chuyển, pin xếp nhóm UN 3480 với quy cách đóng gói P903.^[7]

Phòng vệ tự động nhiều lớp.

BMS tự ngắt nguồn khi quá nhiệt và nháy đèn cảnh báo. Van xả áp tự mở ở ngưỡng 10kPa để triệt tiêu nguy cơ nổ.^[8] Hệ còn tự tắt sau 30 phút nếu lỗi kéo dài.^[2] Mọi sự kiện đều ghi vào nhật ký pin để truy xuất nguyên nhân về sau.^[6]

Chứng chỉ quốc tế đầy đủ hơn.

Ngoài CB IEC 62619:2022, TÜV VDE-AR-E 2510-50, CE RED, UKCA và (EU) 2023/1542, dòng HVM+ còn đạt IEC 62040-1:2017 cho hệ nguồn liên tục.^[7] Bảng thông số công bố bộ VDE2510-50 / IEC62619 / CE / UKCA / UN38.3.^[1] Chứng nhận IEC 62040-1 cấp ngày 28-09-2025 theo báo cáo CN25Q5YU 001.^[7]

Ứng phó khẩn cấp rõ ràng.

Chất điện giải rò rỉ gây kích ứng. Dính mắt phải rửa nước tối thiểu 15 phút và đi khám ngay.^[2][7] Đám cháy chỉ dập bằng bột khô, cát hoặc CO2, không dùng nước.^[2][7] Theo phân loại NFPA, sản phẩm ở mức Sức khỏe 0, Bắt lửa 1, Mất ổn định 0.^[3]

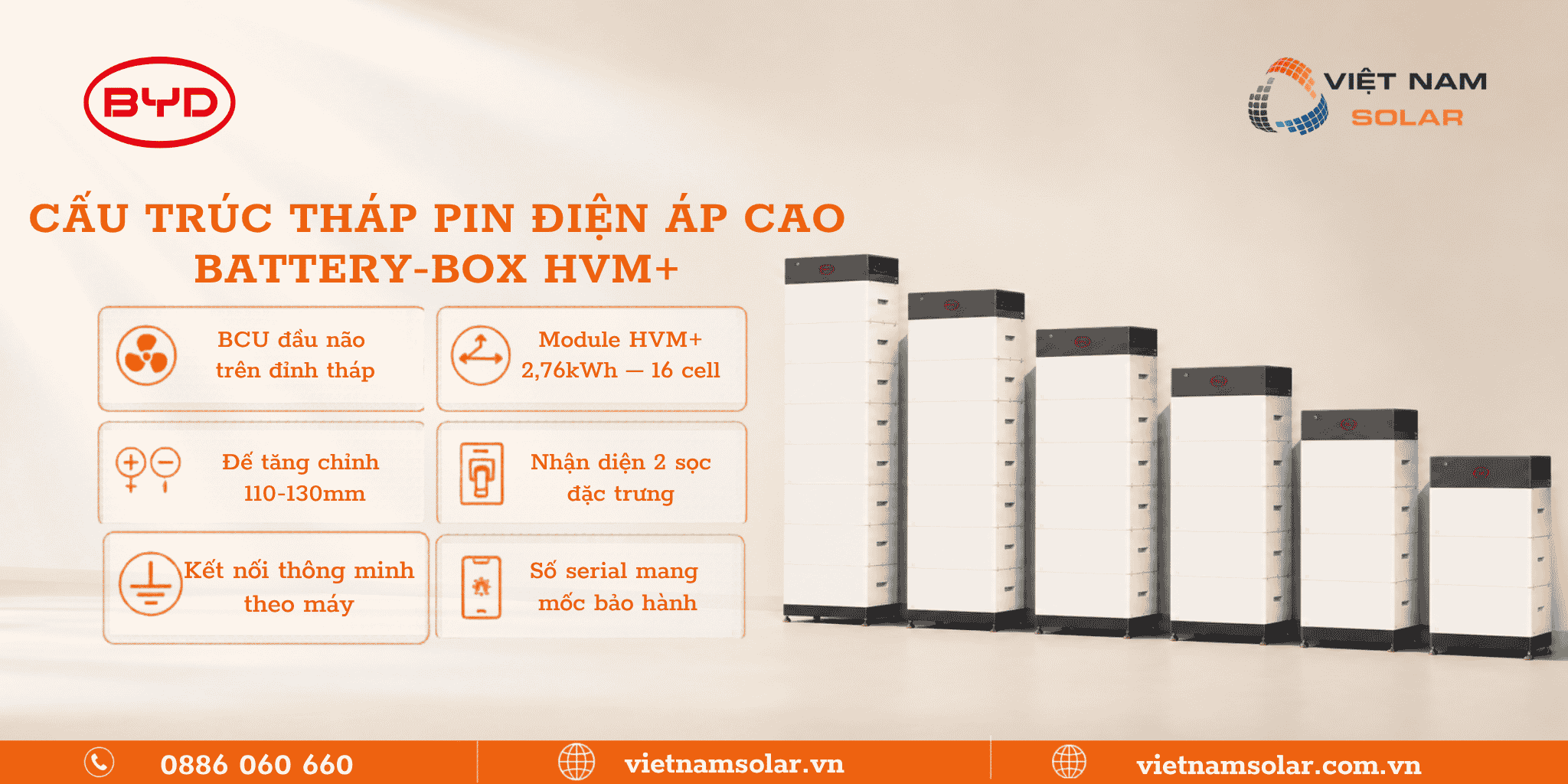

BCU đầu não trên đỉnh tháp.

BCU cao 157mm chứa công tắc chính, nút LED, toàn bộ cổng giao tiếp và hai cực nguồn. Thay BCU mới phải cấu hình lại kèm cập nhật phần mềm qua ứng dụng.^[2][3][6] Đèn LED kiêm nút nguồn: nhấn 5 giây để tắt, 3 giây cho khởi động đen.^[3]

Module HVM+ 2,76kWh – 16 cell.

Module nặng 41,4kg, điện áp danh định 51,2V, dung lượng danh định 54Ah. Một tháp dùng 3 đến 8 module tùy cấu hình.^[1][6][7] BMS giám sát liên tục điện áp từng cell trong suốt vận hành.^[2]

Đế tăng chỉnh 110-130mm.

Bốn chân đế điều chỉnh giúp tháp cao tới 2187mm vẫn đứng phẳng trên sàn bê tông. Thiết bị không cho phép lắp nghiêng.^[1][2] Bốn chân đế bù độ nghiêng sàn mà không cần đục phá mặt bằng.^[2]

Nhận diện 2 sọc đặc trưng.

Module HVM+ in 2 sọc, khác module HVS+ in 1 sọc. Không trộn hai loại trong một tháp và không đấu song song hai dòng với nhau.^[2] Tài liệu dịch vụ ký hiệu loại I cho dòng HVS+ và loại II cho HVM+.^[6]

Kết nối thông minh theo máy.

Smart WiFi/LAN Module hỗ trợ Wi-Fi 2.4G và Ethernet, ghép nối Bluetooth lần đầu qua ứng dụng BYD Energy, đạt chứng nhận EN 18031.^[2][3] Bộ định tuyến cần bật DHCP và mở cổng 8883 cùng 443 cho dữ liệu đám mây.^[6]

Số serial mang mốc bảo hành.

Ngày sản xuất mã hóa ở ký tự 15-17 của serial. Giữ nguyên tem serial vì mất dấu sẽ không được tiếp nhận bảo hành.^[4] Ký tự năm dùng chu kỳ 30 năm, chữ F tương ứng năm 2025.^[4]

Chuẩn bị mặt bằng đạt yêu cầu.

Sàn bê tông chịu được 345,3kg của tháp lớn nhất, vị trí cao hơn mực nước lịch sử và tối thiểu 300mm trên mặt đất, thoáng nhiệt và tránh nắng chiếu thẳng.^[1][2] Không đặt thiết bị ở vùng trũng hoặc cạnh vật liệu dễ cháy.^[2]

Dựng tháp đúng trình tự.

Đặt đế cách tường 35-65mm, cân bằng 4 chân trong dải 110-130mm, xếp module theo chiều khớp ổ cắm trong rồi đặt BCU sau cùng. Siết giá đỡ 4-5Nm.^[2][3] Che ổ cắm trong khi khoan tường để bụi không rơi vào đầu nối.^[3]

Chọn cáp cho dòng 50A.

Dòng làm việc 50A vượt ngưỡng 30A nên cáp DC bắt buộc 10mm², chịu áp tối thiểu 750V, dài dưới 3m. Dây nối đất 10mm² cốt OT M5 siết 3-4Nm.^[2][3] Kìm ép cốt thủy lực YQK-70 là dụng cụ bắt buộc cho mối nối đạt chuẩn.^[3]

Nối đất và truyền thông chuẩn.

Nối đất đấu thẳng về thanh đất công trình, không qua vỏ biến tần. Cáp tín hiệu Cat.5e trở lên có chống nhiễu để giao tiếp CAN / RS485 ổn định.^[2][6] Biến tần có dòng tối đa không vượt 40A được phép dùng dây bảo vệ 6mm².^[2]

Song song 2-3 tháp đúng luật.

Các tháp cùng dòng pin, cùng số module. Điện trở đầu cuối cắm vào cổng OUT tháp chính và cổng IN tháp cuối. Cáp nguồn các tháp dài bằng nhau qua tủ gom công suất.^[2][5][6] Từ 2 BCU trở lên cần đủ 2 điện trở đầu cuối cho mạch truyền thông.^[2][6]

Kích hoạt trong 1 tháng.

Pin đã lắp phải đưa vào vận hành trong 1 tháng. Bật pin trước, bật biến tần sau và hoàn tất cấu hình bằng ứng dụng BYD Energy khi nghiệm thu.^[2][6] Hệ quá xả phải sạc lại trong 7 ngày khi trời trên 25°C hoặc 15 ngày khi mát hơn.^[2]

KOSTAL Plenticore: 5 dòng.

Plus, Plus G2, BI xx/26 G2, G3 và MP G3 nhận 3-8 module HVM+, phần mềm pin tối thiểu 1.34.0.^[5] Khi nối biến tần Kostal, cáp dữ liệu bắt buộc chuẩn Cat.7.^[2]

GoodWe ET: 2 dòng.

ET G2 chạy phần mềm ARM 13 và ET 15-30kW chạy ARM 09, đều yêu cầu 4-8 module, phần mềm pin tối thiểu 1.28.0.^[5] Cả hai dòng dùng chung mức phần mềm cho đơn tháp lẫn song song.^[5]

Solis S6-EH3P: 5 dòng.

Các dòng từ 3kW đến 20kW gồm cả bản LV-ND và ND nhận 3-8 module, phần mềm pin tối thiểu 1.28.0.^[5] Hai dòng 12-20K dùng bộ phần mềm DSP V09-35 kèm HMI V0D-04.^[5]

Fronius GEN24 và Verto: 4 dòng.

Verto Plus 15.0-33.0 và Symo GEN24 Plus dùng 4-8 module. Primo GEN24 Plus 1 pha dùng 4-7 module. Phần mềm pin tối thiểu 1.29.0.^[5] Với Fronius, tín hiệu cho phép sạc xả là điều kiện bắt buộc để kích hoạt pin.^[6]

Ràng buộc khi ghép song song.

Fronius không hỗ trợ cấu hình 3 tháp HVM+ 22.1. Song song với GoodWe ET 15-30kW, Solis hoặc Verto Plus bắt buộc tủ gom công suất CBH-70A.^[5] Việc đi dây tủ gom do đơn vị lắp đặt thực hiện theo quy định sở tại.^[5]

Ba chế độ vận hành.

Hệ hoạt động hòa lưới, hòa lưới có dự phòng và độc lập, phù hợp tăng tự dùng điện mặt trời, giữ tải ưu tiên khi mất điện và cấp điện ngoài lưới.^[1][2] Khởi động đen cấp điện lại cho hệ khi lưới mất hoàn toàn.^[2][3]

Bảng mã LED cơ bản.

Trắng liên tục là chờ, trắng nháy là đang sạc hoặc xả, nháy trắng xanh xen kẽ là khởi tạo, xanh dương liên tục là lỗi BCU, xanh kèm trắng nháy N lần là lỗi module thứ N.^[2][3][6] Chu kỳ nháy trắng 2 giây báo sạc, 1 giây báo xả.^[3]

Không phải lỗi nhưng dễ nhầm.

LED tắt sau 12 giờ đứng yên, nhấn nút LED 1 giây để bật lại. Công tắc chính khóa 10 phút sau khi tắt tay. SOC hiển thị 25-30% lúc mới lắp là giá trị xuất xưởng bình thường.^[6] SOC hiệu chuẩn xong muộn nhất sau một chu kỳ sạc đầy.^[6]

Sự cố truyền thông chiếm đa số.

Mất kết nối biến tần 23,5 giờ dẫn tới lỗi và tự tắt sau 30 phút. Kiểm tra cáp tín hiệu, điện trở đầu cuối, nối đất rồi khởi động lại theo trình tự pin trước, biến tần sau.^[2][6] Chuỗi khởi động lại chuẩn gồm 9 bước, chờ 1 phút cho biến tần xả hết.^[6]

Ngưỡng điện áp cần thuộc lòng.

Điện áp tháp danh định bằng 50V nhân số module. Module trên 45V là ổn, cell dưới 1,5V xếp diện dưới áp. Nhiều module dưới áp phải tháo BCU tránh xả tiếp và gọi dịch vụ trong 48 giờ.^[2][6] Khi liên hệ cần gửi serial BCU, điện áp từng module và phiên bản phần mềm BMS.^[6]

Cam kết kép trong 10 năm.

Bảo hành sản phẩm cho lỗi vật liệu, gia công cộng với bảo hành hiệu năng 60% dung lượng hoặc năng lượng xả tối thiểu 25,62-68,31MWh theo cấu hình.^[4] Phép đo dung lượng còn lại thực hiện ở 25-28°C với dòng không đổi 10A.^[4]

Chọn mốc bảo hành có lợi.

Mặc định sau 6 tháng từ ngày sản xuất. Nộp được chứng từ giao hàng thì tính sau 30 ngày từ ngày giao, thường muộn hơn và có lợi hơn cho người mua.^[4] Ngày sản xuất đọc thẳng từ serial nên không phụ thuộc giấy tờ đi kèm.^[4]

Các trường hợp bị loại trừ.

Chạy cùng biến tần ngoài danh sách, tự sửa đổi thiết bị, để quá 1 tháng không kích hoạt, dừng vận hành liên tục 6 tháng hoặc mất số serial trên máy.^[4] BYD lựa chọn giữa sửa chữa, thay thế hoặc hoàn tiền theo công thức công bố.^[4]

Module mua thêm tính riêng.

Module bổ sung sau lắp đặt ban đầu được bảo hành hiệu năng kể từ ngày bán ghi trên hóa đơn của chính module đó.^[4] Mọi module trong tháp phải có SOC tương đồng với dung sai 5%.^[6]

Điểm cộng.

Dòng xả liên tục 50A, đỉnh 80A trong 15 giây. Sáu mức dung lượng 8,28-22,08kWh. Mở rộng tới 66,2kWh. Hiệu suất trên 95% và bảo hành hai lớp 10 năm.^[1][4] Hiệu suất chu kỳ cuối vẫn đạt 94% sau 10 năm hoặc 3650 chu kỳ.^[8]

Điểm trừ cần cân nhắc.

Danh sách tương thích V1.6 chỉ bốn hãng. GoodWe và Fronius yêu cầu tối thiểu 4 module. Fronius không nhận 3 tháp HVM+ 22.1. Tháp lớn cao 2187mm nặng 345,3kg.^[1][5] Suy giảm công suất xuất hiện khi vận hành dưới +5°C.^[1]

Phù hợp nhất với.

Hộ gia đình tiêu thụ điện lớn cần dự phòng tải nặng, biệt thự dùng nhiều thiết bị công suất cao và công trình dự tính nâng dung lượng theo giai đoạn.^[1][2] Chứng nhận IEC 62040-1 mở thêm hướng dùng cho hệ nguồn liên tục.^[7]

Nên cân nhắc phương án khác khi.

Biến tần hiện hữu ngoài danh sách tương thích, nhu cầu lưu trữ dưới 8,28kWh hoặc mặt bằng không đáp ứng chiều cao và tải trọng của tháp pin.^[1][5] Nhu cầu nhỏ hơn phù hợp dòng HVS+ với tháp 2 đến 5 module.^[2]
