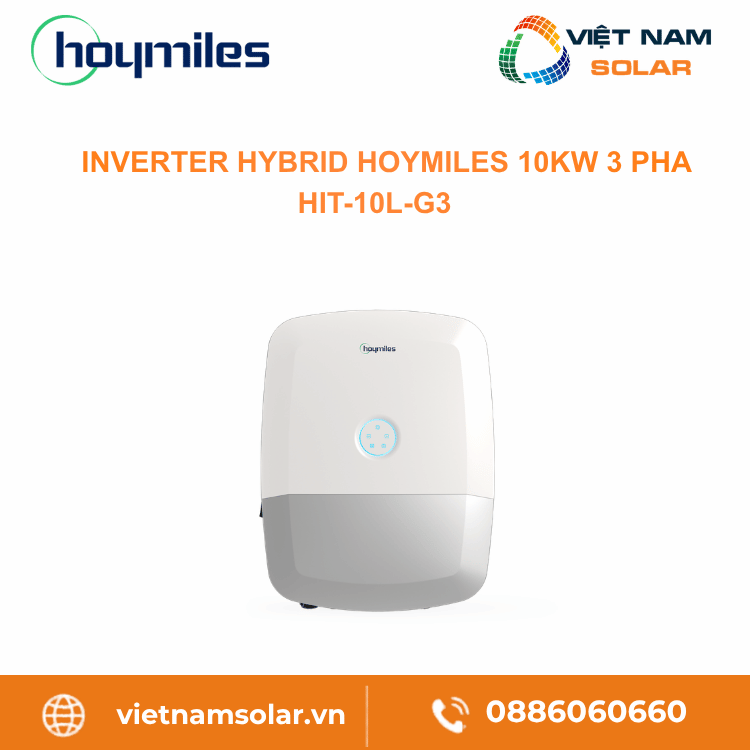

HIT-10L-G3 – Inverter Hybrid Hoymiles 10kW 3 Pha (Áp Thấp)

📋

TÀI LIỆU KỸ THUẬT HIT-10L-G3

Xem 8 tài liệu chính hãng dành cho mã sản phẩm HIT-10L-G3. Bấm vào từng nhóm để xem chi tiết:
⚙ Thông số kỹ thuật ▼ 3 tài liệu
PDF Datasheet, Thông số kỹ thuật HIT-10L-G3 Tải xuống
PDF Manual / Quick, Hướng dẫn cài đặt nhanh HIT-10L-G3 Tải xuống
PDF Certifications, Chứng nhận sản phẩm HIT-10L-G3 Tải xuống
✓ Chứng nhận và bảo hành › 5 tài liệu
WEB Troubleshooting Guide, Tài liệu xử lý lỗi Hoymiles Truy cập
WEB Warranty, Chính sách bảo hành Hoymiles Truy cập
WEB Chứng nhận nhà phân phối Hoymiles Truy cập
WEB Tra cứu số Seri chính hãng Hoymiles Truy cập
WEB Về thương hiệu Hoymiles Truy cập

88 ₫

⚡

Thông số kỹ thuật Hoymiles HIT-10L-G3

Hoymiles HIT-10L-G3
10kW
(Ba pha)
Loại
Hybrid
(Có cổng pin lưu trữ)
Hiệu suất
98.2%
(Châu Âu 97.6%)
(Chống bụi, chống nước)
Thông tin sản phẩm / Product Information
Model code / Mã sản phẩm HIT-10L-G3
Thương hiệu Hoymiles
Inverter Type / Loại inverter Hybrid
Phase / Số pha Three Phase | Low Voltage
Battery / Pin lưu trữ
Battery type / Loại pin Li-ion / Ắc quy chì-axit
Battery voltage range / Dải điện áp pin 40 – 60 V
Max. charge / discharge current / Dòng sạc / xả tối đa 210/210 A
Charging strategy for Li-ion battery / Chiến lược sạc pin Li-ion Tự thích ứng theo BMS
Charging curve / Đường cong sạc 3 giai đoạn / Cân bằng
External temperature sensor / Cảm biến nhiệt độ ngoài Tùy chọn
Communication / Giao tiếp CAN
PV Input / Đầu vào PV
Recommended max. PV power / Công suất PV khuyến nghị tối đa 20000 W
Max. input voltage / Điện áp đầu vào tối đa 1000 V
Rated voltage / Điện áp định mức 720 V
Start-up voltage / Điện áp khởi động 150 V
MPPT voltage range / Dải điện áp MPPT 150 – 900 V
Max. input current / Dòng đầu vào tối đa 20/20/20 A
Max. short circuit current / Dòng ngắn mạch tối đa 30/30/30 A
MPPT number / Max. input strings number / Số MPPT / Số string tối đa 3 / 3
AC Input and Output (On-grid) / Đầu vào & đầu ra AC hòa lưới
Rated output power / Công suất đầu ra định mức 10000 W
Max. output apparent power / Công suất biểu kiến đầu ra tối đa 11000 VA
Max. continuous AC bypass current / Dòng AC bypass liên tục tối đa 50 A
Grid form / Dạng lưới 3L/N/PE
Rated AC output voltage / Range / Điện áp đầu ra AC định mức / Dải 380/400, 266 – 480 V
Rated grid frequency / Tần số lưới định mức 50 / 60 Hz
Rated output current / Dòng đầu ra định mức 15.2 A
Max. output current / Dòng đầu ra tối đa 16.7 A
Power factor / Hệ số công suất >0.99 (0.8 sớm pha … 0.8 trễ pha)
THDi (@rated output) / Méo hài dòng điện ở công suất định mức < 3%
AC Output (Back-up) / Đầu ra AC dự phòng
Rated output power / Công suất đầu ra định mức 10000 W
Max. output apparent power / Công suất biểu kiến đầu ra tối đa 20000 VA, trong 10 giây
Back-up switch time / Thời gian chuyển mạch dự phòng < 0 ms
Grid form / Dạng lưới 3L/N/PE
Rated output voltage / Điện áp đầu ra định mức 380 / 400 V
Rated output frequency / Tần số đầu ra định mức 50 / 60 Hz
Max. continuous output current / Dòng đầu ra liên tục tối đa 15.2 A
THDv (@linear load) / Méo hài điện áp với tải tuyến tính < 3%
Efficiency / Hiệu suất
MPPT efficiency / Hiệu suất MPPT 99.9%
Max. efficiency / Hiệu suất tối đa 98.2%
EU efficiency / Hiệu suất EU 97.6%
Max. battery discharge to AC efficiency / Hiệu suất xả pin ra AC tối đa 95.7%
Protection / Bảo vệ
Anti-islanding protection / Bảo vệ chống đảo lưới Tích hợp
PV string input reverse polarity protection / Bảo vệ ngược cực đầu vào PV Tích hợp
Insulation resistor detection / Phát hiện điện trở cách điện Tích hợp
Residual current monitoring unit / Bộ giám sát dòng rò Tích hợp
AC overcurrent protection / Bảo vệ quá dòng AC Tích hợp
AC short circuit protection / Bảo vệ ngắn mạch AC Tích hợp
AC overvoltage and undervoltage protection / Bảo vệ quá áp và thấp áp AC Tích hợp
AFCI Tùy chọn
Surge protection / Bảo vệ chống sét lan truyền DC Type II / AC Type II
General / Dữ liệu chung
Dimensions (W × H × D) / Kích thước rộng × cao × sâu 539 × 696 × 232 mm
Weight / Trọng lượng 41 kg
Mounting / Cách lắp đặt Treo tường
Operating temperature / Nhiệt độ hoạt động -25 ~ +65°C (trên 45°C giảm tải)
Relative humidity / Độ ẩm tương đối 0 – 95%, không ngưng tụ
Cooling / Phương thức làm mát Quạt thông minh
Topology (Solar / Battery) / Cấu trúc cách ly Không biến áp / Cách ly cao tần
Altitude / Độ cao hoạt động ≤ 4000 m (trên 2000 m giảm tải)
Protection degree / Cấp bảo vệ IP66
User interface / Giao diện người dùng LED & App
Digital input / output / Ngõ vào / ra số DRM, 2 × DI, 2 × DO
Communication / Truyền thông RS485, Wi-Fi / Ethernet / 4G (tùy chọn)
Certifications and Standards / Chứng nhận & tiêu chuẩn
Grid connection standard / Tiêu chuẩn kết nối lưới EN 50549, PN-EN 50549, TOR Erzeuger Type A, VDE 4105, NF EN 0549, RD 647, UNE 217001 217002, SR EN 50549, G98, G99, RETIE, BIS, IEC 61727, IEC 62116, IEC 61683, IEC 60068, AS/NZS 4777.2:2020
Safety / EMC standard / Tiêu chuẩn an toàn / EMC IEC 62109-1/-2, EN 61000-6-1/-2/-3/-4
Trung tâm chính sách
Thông tin & chính sách

Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.

Về chúng tôi
01 Giới thiệu công ty Lịch sử hình thành và phát triển. 02 Tầm nhìn & Sứ mệnh Định hướng phát triển bền vững. 03 Chứng chỉ hành nghề Giấy phép, chứng nhận và năng lực. 04 Báo chí viết về VNS Thông tin truyền thông và báo chí. 05 Công trình điện mặt trời Dự án tiêu biểu đã triển khai. 06 Danh sách cửa hàng Hệ thống điểm bán trên toàn quốc. 07 Đăng ký đối tác Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
01 Hướng dẫn mua hàng Quy trình đặt hàng từ A-Z. 02 Chính sách thanh toán Phương thức và điều khoản. 03 Chính sách giao hàng Thời gian và phí vận chuyển. 04 Chính sách đổi trả Điều kiện và quy trình đổi trả. 05 Chính sách bảo hành Thời hạn và điều kiện bảo hành.
Bảo mật & Quy chế
01 Chính sách bảo mật Cam kết bảo mật thông tin. 02 Bảo mật dữ liệu cá nhân Theo NĐ 13/2023/NĐ-CP. 03 Chính sách nội dung Quy định về nội dung website. 04 Quy chế hoạt động website Theo NĐ 52/2013/NĐ-CP.
Danh mục: Thẻ: , ,
× Đóng
1 / 5
Featured image
Product image
Product image
Product image
Product image

HIT-10L-G3 - Inverter Hybrid Hoymiles 10kW 3 Pha (Áp Thấp)

Hoymiles HIT-10L-G3 là biến tần hybrid ba pha 10 kW áp thấp thuộc dải HIT-(5-20)L-G3. [2] Ngõ nối lưới 380/400 V phát 10000 W định mức với công suất biểu kiến tối đa 11000 VA. [2] Ba bộ dò MPPT dòng 20 A nhận dàn tấm khuyến nghị 20000 W, tỷ lệ DC trên AC chạm 200%. [2]

Cổng pin áp thấp 40 đến 60 V cho dòng sạc xả tới 210 A, kết nối BMS qua chuẩn CAN. [2] Nhánh dự phòng chuyển nguồn 0 ms, giữ 10000 W liên tục và chịu đỉnh 20000 VA trong 10 giây khi PV cùng pin đủ nguồn. [2] Máy phát lệch pha tới 100%, mỗi pha nhận tối đa 50% công suất định mức. [2] Bộ đo đếm thông minh kèm ba kẹp dòng nằm sẵn trong thùng hàng. [3]

Năm chế độ tự dùng, kinh tế, dự phòng, cắt đỉnh và theo khung giờ cấu hình theo tám lịch 24 giờ. [1][2] Quản lý năng lượng AI điều phối máy phát, bơm nhiệt và tải thông minh, giám sát qua nền tảng S-Miles Cloud. [1][2] Hệ mở rộng bằng cách ghép song song tối đa 10 biến tần cho nối lưới lẫn ngoài lưới. [2] Thiết bị phân phối qua Việt Nam Solar áp dụng chế độ bảo hành 5 năm. [4]

CÔNG SUẤT AC10 kWBa pha 380/400 V
PV KHUYẾN NGHỊ20000 W3 MPPT, DC/AC 200%
DỰ PHÒNG ĐỈNH20000 VA10 giây, chuyển 0 ms
BẢO HÀNH5 nămTheo chính sách Hoymiles
📖 Mục lục bài viết · 14 phần▾
  1. 1Ba pha 10kW: HIT-10L-G3 giải quyết bài toán nào?
  2. 2Khung số liệu ba pha của HIT-10L-G3 10kW
  3. 3An toàn điện ba pha trên HIT-10L-G3 bảo đảm thế nào?
  4. 4Phần cứng ba pha của HIT-10L-G3 gồm những khối nào?
  5. 5Điểm danh tài liệu chính hãng của HIT-10L-G3
  6. 6Quy cách lắp đặt HIT-10L-G3 theo hướng dẫn hãng
  7. 7Vòng tuần hoàn điện ba pha qua HIT-10L-G3 mỗi ngày
  8. 8Năm đèn báo trên HIT-10L-G3 nói lên điều gì?
  9. 9Lộ trình 5 năm bảo hành HIT-10L-G3 bắt đầu từ đâu?
  10. 10Đặt hàng HIT-10L-G3 tại Việt Nam Solar nhận kèm gì?
  11. 11Sức hút của HIT-10L-G3 trong nhóm hybrid ba pha 10kW
  12. 12Bốn hiểu nhầm quen gặp về HIT-10L-G3 và cách đọc đúng
  13. 13Chuyên mục hỏi đáp dành riêng cho HIT-10L-G3
  14. 14Ngân sách trọn gói cho hệ ba pha dùng HIT-10L-G3

1. Ba pha 10kW: inverter hybrid Hoymiles HIT-10L-G3 giải quyết bài toán nào? Tính năng

Bài toán của HIT-10L-G3 là đưa điện mặt trời, pin và lưới ba pha về một thiết bị duy nhất. [1] Máy phát 10000 W trên ba pha 380/400 V, đủ chỗ cho nhóm tải lớn chạy cùng lúc. [2] Khả năng phát lệch pha 100% cho phép mỗi pha nhận tới 50% công suất định mức theo tải thật. [2]

Dàn tấm ghép được tới 20000 W, gấp đôi công suất máy nhờ tỷ lệ DC trên AC 200%. [2] Pin áp thấp trao đổi với máy bằng dòng 210 A qua chuẩn CAN. [2] Bộ đo đếm thông minh tích hợp cùng đường bypass 50 A theo dõi cả hệ ngay tại điểm đấu lưới. [2][3] Năm chế độ vận hành cùng quản lý AI phủ từ tiết kiệm hóa đơn tới dự phòng mất điện. [1]

Ba pha 10 kW

Một máy cho cả hệ tải lớn

Công suất nối lưới định mức 10000 W. [2] Điện áp làm việc 380/400 V dạng 3L/N/PE. [2] Trần biểu kiến đạt 11000 VA. [2] Nhóm tải ba pha gom về một thiết bị hybrid. [1]

DC/AC 200%

Dàn tấm gấp đôi công suất máy

Tấm pin khuyến nghị ghép tới 20000 W. [2] Tỷ lệ DC trên AC chạm mức 200%. [2] Sản lượng giờ nắng yếu nhờ vậy vẫn đầy. [1] Ba chuỗi chia theo ba bộ dò độc lập. [2]

Lệch pha 100%

Mỗi pha tới 50% công suất

Máy hỗ trợ phát lệch pha tới 100%. [2] Một pha nhận tối đa 50% công suất định mức. [2] Tải chia không đều giữa ba pha vẫn chạy ổn. [1] Đặc tính này hợp hệ vừa ở vừa làm việc. [1]

Pin 210 A

Kênh sạc xả cho pin dung lượng lớn

Dòng sạc và xả tối đa cùng đạt 210 A. [2] Dải điện áp pin 40 đến 60 V. [2] BMS pin lithium tự thích ứng qua CAN. [2] Hiệu suất xả pin ra AC tới 95,7%. [2]

Đo đếm tích hợp

Bộ meter và ba kẹp dòng đi kèm

Bộ đo đếm thông minh nằm sẵn trong thùng hàng. [3] Ba kẹp dòng theo dõi đủ ba pha. [3] Đường bypass chịu dòng liên tục 50 A. [2] Số liệu mua bán điện hiển thị trên ứng dụng. [3]

Năm chế độ + AI

Kịch bản điện theo mục tiêu

Tự dùng, kinh tế, dự phòng, cắt đỉnh, theo khung giờ. [1] Tám lịch 24 giờ đặt theo biểu giá. [2] AI điều phối máy phát, bơm nhiệt, tải thông minh. [1] Giám sát từ xa qua nền tảng S-Miles Cloud. [2]

Chế độ chọn theo hồ sơ tảiBiểu giá ba pha và giờ dùng điện quyết định cấu hình. [1] Kỹ sư cài kịch bản gốc lúc nghiệm thu. [7]
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

2. Khung số liệu ba pha của inverter hybrid Hoymiles HIT-10L-G3 10kW Thông số

Khung số liệu HIT-10L-G3 mang đặc trưng ba pha ở cả bốn phía nguồn. [2] Phía PV: ba bộ dò MPPT, dải dò 150 đến 900 V, điện áp tối đa 1000 V, dòng 20 A mỗi đường. [2] Phía pin: dải 40 đến 60 V, dòng sạc xả 210 A, sạc tự thích ứng theo BMS. [2]

Phía nối lưới: 10000 W, 11000 VA, dạng lưới 3L/N/PE, dòng định mức 15,2 A và tối đa 16,7 A. [2] Phía dự phòng: 10000 W liên tục, 20000 VA trong 10 giây, điện áp 380/400 V, chuyển 0 ms. [2] Hiệu suất tối đa 98,2%, trọng số châu Âu 97,6%, xả pin ra AC đạt 95,7%. [2] Chế độ bảo hành khi phân phối qua Việt Nam Solar là 5 năm. [4]

⚡

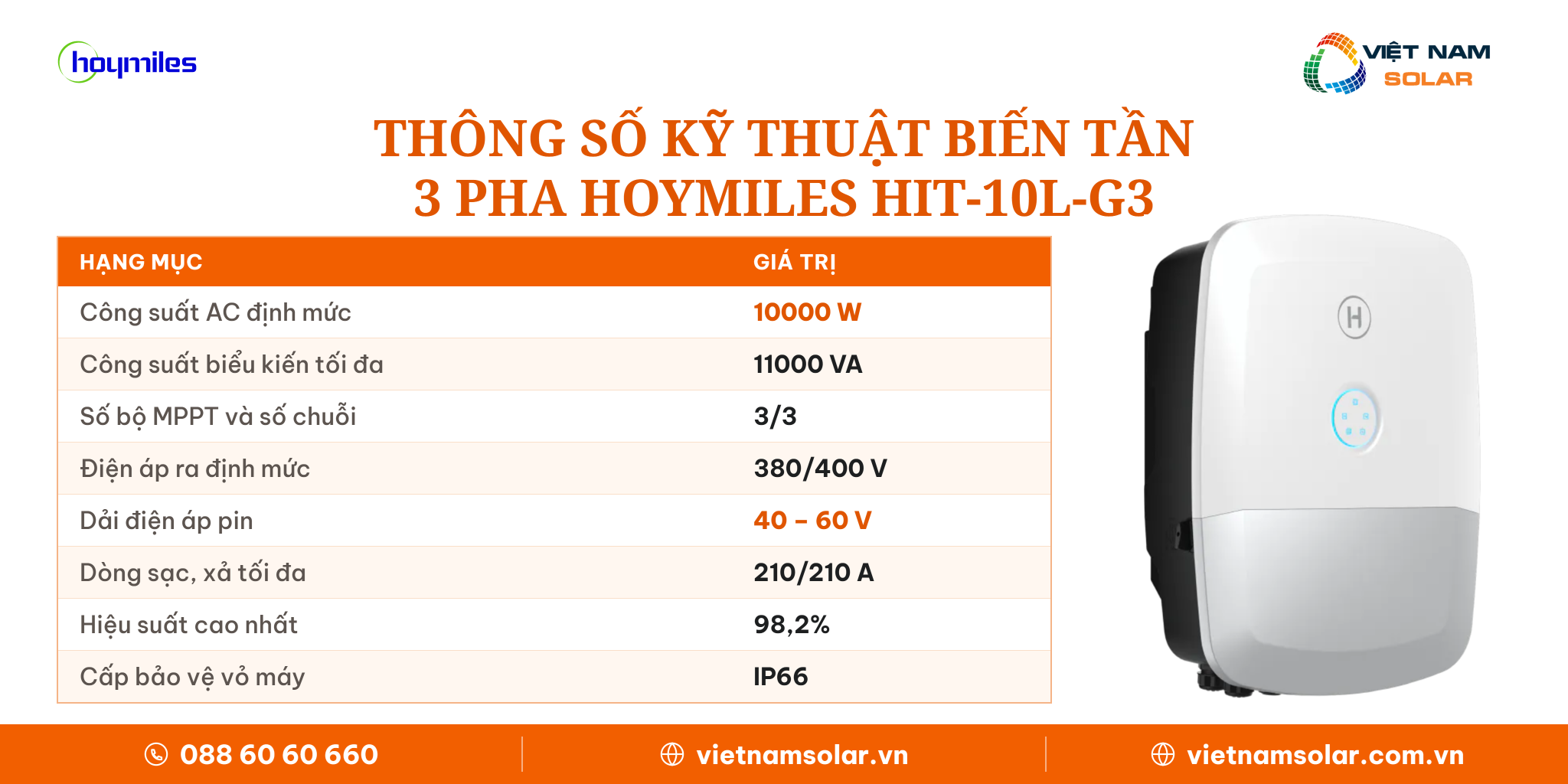

Thông số kỹ thuật Hoymiles HIT-10L-G3
Hoymiles HIT-10L-G3 · Biến tần hybrid ba pha 10 kW
Công suất AC
10kW[2]
(Ba pha)
Loại
Hybrid[2]
(Có cổng pin lưu trữ)
Hiệu suất
98.2%[2]
(Châu Âu 97.6%)
IP
IP66[2]
(Chống bụi, chống nước)
Thông tin sản phẩm / Product Information
Model code / Mã sản phẩmHIT-10L-G3[2]
Thương hiệuHoymiles[2]
Inverter Type / Loại inverterHybrid[2]
Phase / Số phaThree Phase | Low Voltage[2]
Battery / Pin lưu trữ
Battery type / Loại pinLi-ion / Ắc quy chì-axit[2]
Battery voltage range / Dải điện áp pin40 - 60 V[2]
Max. charge / discharge current / Dòng sạc / xả tối đa210/210 A[2]
Charging strategy for Li-ion battery / Chiến lược sạc pin Li-ionTự thích ứng theo BMS[2]
Charging curve / Đường cong sạc3 giai đoạn / Cân bằng[2]
External temperature sensor / Cảm biến nhiệt độ ngoàiTùy chọn[2]
Communication / Giao tiếpCAN[2]
PV Input / Đầu vào PV
Recommended max. PV power / Công suất PV khuyến nghị tối đa20000 W[2]
Max. input voltage / Điện áp đầu vào tối đa1000 V[2]
Rated voltage / Điện áp định mức720 V[2]
Start-up voltage / Điện áp khởi động150 V[2]
MPPT voltage range / Dải điện áp MPPT150 - 900 V[2]
Max. input current / Dòng đầu vào tối đa20/20/20 A[2]
Max. short circuit current / Dòng ngắn mạch tối đa30/30/30 A[2]
MPPT number / Max. input strings number / Số MPPT / Số string tối đa3 / 3[2]
AC Input and Output (On-grid) / Đầu vào & đầu ra AC hòa lưới
Rated output power / Công suất đầu ra định mức10000 W[2]
Max. output apparent power / Công suất biểu kiến đầu ra tối đa11000 VA[2]
Max. continuous AC bypass current / Dòng AC bypass liên tục tối đa50 A[2]
Grid form / Dạng lưới3L/N/PE[2]
Rated AC output voltage / Range / Điện áp đầu ra AC định mức / Dải380/400, 266 - 480 V[2]
Rated grid frequency / Tần số lưới định mức50 / 60 Hz[2]
Rated output current / Dòng đầu ra định mức15.2 A[2]
Max. output current / Dòng đầu ra tối đa16.7 A[2]
Power factor / Hệ số công suất>0.99 (0.8 sớm pha ... 0.8 trễ pha)[2]
THDi (@rated output) / Méo hài dòng điện ở công suất định mức< 3%[2]
AC Output (Back-up) / Đầu ra AC dự phòng
Rated output power / Công suất đầu ra định mức10000 W[2]
Max. output apparent power / Công suất biểu kiến đầu ra tối đa20000 VA, trong 10 giây[2]
Back-up switch time / Thời gian chuyển mạch dự phòng< 0 ms[2]
Grid form / Dạng lưới3L/N/PE[2]
Rated output voltage / Điện áp đầu ra định mức380 / 400 V[2]
Rated output frequency / Tần số đầu ra định mức50 / 60 Hz[2]
Max. continuous output current / Dòng đầu ra liên tục tối đa15.2 A[2]
THDv (@linear load) / Méo hài điện áp với tải tuyến tính< 3%[2]
Efficiency / Hiệu suất
MPPT efficiency / Hiệu suất MPPT99.9%[2]
Max. efficiency / Hiệu suất tối đa98.2%[2]
EU efficiency / Hiệu suất EU97.6%[2]
Max. battery discharge to AC efficiency / Hiệu suất xả pin ra AC tối đa95.7%[2]
Protection / Bảo vệ
Anti-islanding protection / Bảo vệ chống đảo lướiTích hợp[2]
PV string input reverse polarity protection / Bảo vệ ngược cực đầu vào PVTích hợp[2]
Insulation resistor detection / Phát hiện điện trở cách điệnTích hợp[2]
Residual current monitoring unit / Bộ giám sát dòng ròTích hợp[2]
AC overcurrent protection / Bảo vệ quá dòng ACTích hợp[2]
AC short circuit protection / Bảo vệ ngắn mạch ACTích hợp[2]
AC overvoltage and undervoltage protection / Bảo vệ quá áp và thấp áp ACTích hợp[2]
AFCITùy chọn[2]
Surge protection / Bảo vệ chống sét lan truyềnDC Type II / AC Type II[2]
General / Dữ liệu chung
Dimensions (W × H × D) / Kích thước rộng × cao × sâu539 × 696 × 232 mm[2]
Weight / Trọng lượng41 kg[2]
Mounting / Cách lắp đặtTreo tường[2]
Operating temperature / Nhiệt độ hoạt động-25 ~ +65°C (trên 45°C giảm tải)[2]
Relative humidity / Độ ẩm tương đối0 - 95%, không ngưng tụ[2]
Cooling / Phương thức làm mátQuạt thông minh[2]
Topology (Solar / Battery) / Cấu trúc cách lyKhông biến áp / Cách ly cao tần[2]
Altitude / Độ cao hoạt động≤ 4000 m (trên 2000 m giảm tải)[2]
Protection degree / Cấp bảo vệIP66[2]
User interface / Giao diện người dùngLED & App[2]
Digital input / output / Ngõ vào / ra sốDRM, 2 × DI, 2 × DO[2]
Communication / Truyền thôngRS485, Wi-Fi / Ethernet / 4G (tùy chọn)[2]
Certifications and Standards / Chứng nhận & tiêu chuẩn
Grid connection standard / Tiêu chuẩn kết nối lướiEN 50549, PN-EN 50549, TOR Erzeuger Type A, VDE 4105, NF EN 0549, RD 647, UNE 217001 217002, SR EN 50549, G98, G99, RETIE, BIS, IEC 61727, IEC 62116, IEC 61683, IEC 60068, AS/NZS 4777.2:2020[2]
Safety / EMC standard / Tiêu chuẩn an toàn / EMCIEC 62109-1/-2, EN 61000-6-1/-2/-3/-4[2]
Số trần khác số vận hànhGiá trị bảng là mức tối đa theo công bố. [2] Thiết kế hệ bám mức liên tục từng phía. [7]
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

3. An toàn điện ba pha trên inverter Hoymiles HIT-10L-G3 được bảo đảm thế nào? An toàn

Nền an toàn của HIT-10L-G3 phủ từ chuỗi PV 1000 V tới đầu ra ba pha. [2] Ngõ một chiều có chặn đấu ngược cực, đo điện trở cách điện và giám sát dòng rò. [2] Ngõ xoay chiều có bảo vệ quá dòng, ngắn mạch, quá áp, thấp áp và chống phát điện cô lập. [2]

Chống sét lan truyền Type II đặt ở cả phía DC lẫn AC, tùy chọn AFCI phát hiện hồ quang. [2] Khung chuẩn an toàn gồm IEC 62109-1 và 62109-2 cùng bộ EN 61000-6-1 tới 6-4. [2] Danh mục nối lưới trải rộng từ EN 50549, VDE 4105, G98, G99 tới AS/NZS 4777.2:2020. [2] Hãng yêu cầu kỹ thuật viên được đào tạo thi công và chờ 5 phút sau khi tắt máy mới thao tác. [3]

Ngõ PV 1000 V

Kiểm soát chuỗi điện áp cao

Chuỗi chịu điện áp tối đa 1000 V. [2] Chặn đấu ngược cực ngay từ ngõ vào. [2] Điện trở cách điện đo trước mỗi lần phát. [2] Dòng rò giám sát suốt thời gian chạy. [2]

Ngõ AC ba pha

Bốn bảo vệ trực liên tục

Quá dòng và ngắn mạch có mạch cắt riêng. [2] Quá áp, thấp áp theo dõi trên cả ba pha. [2] Chống phát điện cô lập tách máy khi lưới mất. [2] Toàn bộ thuộc danh mục tích hợp sẵn. [2]

Sét và hồ quang

Type II hai phía, AFCI tùy chọn

Chống sét lan truyền DC và AC đạt Type II. [2] AFCI phát hiện hồ quang là trang bị tùy chọn. [2] Xung quá áp bị cắt trước khi vào mạch chính. [2] Khu vực giông sét nên thêm cắt sét tủ điện. [7]

Chuẩn quốc tế

Danh mục nối lưới rất rộng

An toàn thiết bị theo IEC 62109-1 và 62109-2. [2] Tương thích điện từ theo EN 61000-6-1 tới 6-4. [2] Nối lưới có EN 50549, VDE 4105, G98, G99, AS/NZS 4777.2. [2] Hồ sơ đấu nối ba pha nhờ vậy thuận lợi. [1]

Quy tắc thao tác

Chờ 5 phút sau khi tắt máy

Hãng yêu cầu kỹ thuật viên được đào tạo thi công. [3] Sau khi tắt, chờ tối thiểu 5 phút mới mở máy. [3] Bề mặt máy khi chạy vượt được 60°C, tránh chạm trực tiếp. [3] Dụng cụ cách điện và đồ bảo hộ là bắt buộc. [3]

Hoàn thiện hệ

Tủ điện và tiếp địa ba pha

Thiết bị đóng cắt chọn theo dòng 16,7 A phía phát. [2] Đường bypass tính theo mức 50 A. [2] Thanh tiếp địa trên máy nối đất bằng dây 2,5 đến 4 mm2. [3] Kỹ sư chứng chỉ hành nghề chịu trách nhiệm nghiệm thu. [7]

An toàn cần cả tủ điện ngoàiBảo vệ tích hợp phối hợp thiết bị đóng cắt ba pha. [7] Tiếp địa đạt chuẩn là điều kiện bắt buộc. [7]
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

4. Phần cứng ba pha của inverter hybrid Hoymiles HIT-10L-G3 gồm những khối nào? Cấu tạo

Phần cứng HIT-10L-G3 gói trong thân 539 x 696 x 232 mm nặng 41 kg treo tường. [2] Khối chuyển đổi dùng mạch không biến áp phía PV và cách ly tần số cao phía pin. [2] Ba bộ dò MPPT nhận ba chuỗi độc lập, chịu dòng ngắn mạch 30 A mỗi đường. [2]

Khối tản nhiệt dùng quạt thông minh thay cho đối lưu tự nhiên của dòng một pha. [2] Mặt đấu nối gồm cầu dao DC, khu PV, khu pin, thanh tiếp địa, khu AC và hai cụm cổng giao tiếp. [3] Cụm giao tiếp mở rộng có cổng cho bộ sạc xe điện, kênh điều khiển bơm nhiệt và ngõ vận hành nhà máy điện ảo. [3] Trạng thái máy đọc qua năm đèn LED và ứng dụng trên nền tảng S-Miles Cloud. [2][3]

Thân máy 41 kg

Khối ba pha treo tường

Kích thước 539 x 696 x 232 mm chưa gồm đầu nối. [2] Khối lượng 41 kg với danh mục siêu nhẹ của hãng. [2] Kiểu lắp duy nhất là treo tường. [2] Vỏ IP66 chống bụi, chống nước. [2]

Ba bộ dò MPPT

Ba chuỗi PV độc lập

Mỗi bộ dò nhận một chuỗi, dòng 20 A. [2] Dòng ngắn mạch chịu 30 A mỗi đường. [2] Dải dò rộng 150 đến 900 V. [2] Hiệu suất dò công bố 99,9%. [2]

Quạt thông minh

Tản nhiệt chủ động cho 10 kW

Bản ba pha 10 kW làm mát bằng quạt thông minh. [2] Khe thoáng quanh máy phải giữ tối thiểu 500 mm. [3] Quạt cần vệ sinh trong bảo trì định kỳ. [3] Dải nhiệt làm việc -25 đến 65°C. [2]

Mặt đấu nối

Sáu khu chức năng rõ ràng

Cầu dao DC nằm ngay trên thân máy. [3] Khu PV, khu pin và thanh tiếp địa tách riêng. [3] Khu AC gồm ba ngả GRID, EPS và GEN. [3] Hai cụm COM1, COM2 dành cho tín hiệu. [3]

Cổng mở rộng

EV, bơm nhiệt, nhà máy điện ảo

Kênh 485 riêng để điều khiển bộ sạc xe điện. [3] Ngõ HP điều khiển bơm nhiệt chuẩn SG Ready. [3] Kênh 485 thứ hai phục vụ vận hành nhà máy điện ảo. [3] Nút dừng khẩn EPO đấu qua cụm COM2. [3]

Giao tiếp giám sát

LED, ứng dụng và ba tùy chọn mạng

Năm đèn LED báo trạng thái tại chỗ. [3] Ứng dụng kết nối nền tảng S-Miles Cloud. [2] RS485 là kênh có dây tiêu chuẩn. [2] Wi-Fi, Ethernet, 4G là ba tùy chọn bổ sung. [2]

Thông số khối theo tài liệu hãngChi tiết từng cổng nằm trong hướng dẫn REV1.2. [3] Bản vẽ đấu nối đầy đủ có trong hướng dẫn sử dụng. [3]
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

5. Điểm danh tài liệu chính hãng đang có của inverter Hoymiles HIT-10L-G3 Tài liệu

Danh mục tài liệu HIT-10L-G3 hiện mở được sáu trên tám mục, nhiều nhất trong các bài Hoymiles gần đây. [2][3] Hai tệp tải trực tiếp gồm tài liệu thông số Global REV1.7 và bộ hướng dẫn sử dụng kèm hướng dẫn lắp nhanh REV1.2. [2][3] Tệp chứng nhận sản phẩm chưa phát hành nên gắn nhãn Đang cập nhật. [1]

Bốn trang tra cứu hoạt động: xử lý lỗi, chính sách bảo hành, chứng nhận nhà phân phối và số seri. [8] Hướng dẫn sử dụng dày 87 trang, phủ từ nguyên lý, chế độ vận hành tới bảo trì và tháo dỡ. [3] Hướng dẫn lắp nhanh 20 trang tóm tắt khoảng trống, lực siết và trình tự đóng điện. [3] Anh chị cần bản gửi qua email thì gọi 088.60.60.660. [7]

📋
TÀI LIỆU KỸ THUẬT HIT-10L-G3
Xem 8 tài liệu chính hãng dành cho mã sản phẩm HIT-10L-G3.
⚙ Thông số kỹ thuật ▼ 3 tài liệu
PDF Datasheet, Thông số kỹ thuật HIT-10L-G3 Tải xuống
PDF Manual / Quick, Hướng dẫn cài đặt nhanh HIT-10L-G3 Tải xuống
PDF Certifications, Chứng nhận sản phẩm HIT-10L-G3Đang cập nhật
✓ Chứng nhận và bảo hành ▼ 5 tài liệu
WEB Troubleshooting Guide, Tài liệu xử lý lỗi Hoymiles Truy cập
WEB Warranty, Chính sách bảo hành Hoymiles Truy cập
WEB Chứng nhận nhà phân phối Hoymiles Truy cập
WEB Tra cứu số Seri chính hãng Hoymiles Truy cập
WEB Về thương hiệu HoymilesĐang cập nhật
Tài liệu đủ cho cả vòng đờiBộ hướng dẫn phủ lắp đặt, vận hành, bảo trì, tháo dỡ. [3] Tệp chứng nhận bổ sung khi hãng phát hành. [1]
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

6. Quy cách lắp đặt inverter hybrid Hoymiles HIT-10L-G3 theo hướng dẫn hãng Lắp đặt

Quy cách lắp HIT-10L-G3 được hãng ghi rõ trong hướng dẫn lắp nhanh. [3] Khoảng trống tối thiểu quanh máy là 500 mm mỗi phía và 1000 mm bên dưới. [3] Giá treo bắt bằng bốn vít nở trong lỗ khoan 10 mm, bu lông siết lực 2,5 đến 3 N.m. [3]

Dây pin dùng tiết diện 70 đến 95 mm2 cho bản 10 kW, đầu cực siết lực 35 N.m. [3] Dây AC và dây PV dùng tiết diện 2,5 đến 4 mm2, đường bypass nâng lên 10 mm2. [3] Môi trường đạt chuẩn khi nhiệt trong dải -25 đến 65°C, ẩm tới 95% và cao độ dưới 4000 m với ghi chú giảm tải sau 2000 m. [2] Trình tự đóng điện đi từ pin, tới aptomat AC rồi mới xoay cầu dao DC sang ON. [3]

Khoảng trống chuẩn

500 mm quanh, 1000 mm dưới

Hai bên và phía trên chừa tối thiểu 500 mm. [3] Phía dưới chừa tối thiểu 1000 mm. [3] Độ nghiêng lắp cho phép trong giới hạn hãng vẽ. [3] Không gian này phục vụ quạt và thao tác. [3]

Bắt giá treo

Lỗ 10 mm, lực siết chuẩn

Khoan bốn lỗ 10 mm theo giá treo. [3] Vít nở đi kèm trong thùng hàng. [3] Bu lông giá siết lực 2,5 đến 3 N.m. [3] Máy 41 kg nên treo bằng hai người. [2][3]

Dây pin 70-95 mm2

Tuyến nặng nhất của hệ

Bản 10 kW dùng dây pin 70 đến 95 mm2. [3] Đầu cực pin siết lực 35 N.m. [3] Dây luồn và quấn qua vòng từ một vòng. [3] Chiều dài bóc vỏ chuẩn là 30 mm. [3]

Dây AC và PV

Ba ngả AC, ba chuỗi PV

GRID, EPS, GEN dùng dây 2,5 đến 4 mm2. [3] Đường bypass nâng tiết diện lên 10 mm2. [3] Dây PV dùng 2,5 đến 4 mm2, bóc vỏ 12 mm. [3] Đầu AC siết bằng vít M6 lực 2,9 N.m. [3]

Tín hiệu COM

Đấu đúng sơ đồ chân

COM1 gồm các cụm song song, đo đếm, BMS và DRM. [3] COM2 gồm EPO, ngõ vào ra khô và các kênh 485. [3] Dây tín hiệu dùng 0,5 đến 0,8 mm2. [3] Nút cao su ở ốc siết chỉ tháo theo số dây thật. [3]

Đóng điện lần đầu

Trình tự bốn bước của hãng

Bật công tắc pin và aptomat DC của pin trước. [3] Đóng aptomat AC giữa máy và lưới. [3] Xoay cầu dao DC sang ON khi đã nối chuỗi PV. [3] Soát năm đèn LED rồi cấu hình qua ứng dụng. [3]

Thi công thuộc về chuyên mônHãng yêu cầu kỹ thuật viên được đào tạo thực hiện. [3] Đơn vị đủ chứng chỉ hành nghề mới được đấu nối. [7]
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

7. Vòng tuần hoàn điện ba pha qua inverter Hoymiles HIT-10L-G3 mỗi ngày Vận hành

Một ngày của HIT-10L-G3 là vòng tuần hoàn giữa ba nguồn trên nền ba pha. [1] Sáng, chuỗi PV vượt 150 V là máy khởi động và dò điểm phát tối ưu ở 99,9%. [2] Điện chia cho tải ba pha trước, phần dư nạp pin bằng dòng tới 210 A rồi mới bán lên lưới. [1][2]

Chiều tối, pin xả lại cho tải theo lịch, chế độ cắt đỉnh khống chế công suất mua từ lưới theo ngưỡng cài đặt tới 60000 W. [3] Mất lưới, nhánh dự phòng ba pha nhận tải trong 0 ms và chịu đỉnh 20000 VA suốt 10 giây khi PV cùng pin đủ nguồn. [2] Tải lệch pha không thành vấn đề vì máy phát lệch tới 100%, mỗi pha tối đa 50% định mức. [2] Toàn bộ dòng chảy hiển thị trên ứng dụng qua bộ đo đếm thông minh đi kèm. [3]

Khởi động ngày

Chuỗi vượt 150 V là chạy

Điện áp khởi động của máy là 150 V. [2] Dải dò hoạt động từ 150 đến 900 V. [2] Ba chuỗi phát độc lập theo ba bộ dò. [2] Sản lượng cập nhật tức thời trên ứng dụng. [3]

Cấp tải ba pha

Chia đều hoặc lệch pha đều được

Tải ba pha nhận điện mặt trời trước tiên. [1] Phát lệch pha tới 100% theo tải thật. [2] Một pha gánh tối đa 50% công suất định mức. [2] Bộ đo đếm ba kẹp dòng theo dõi từng pha. [3]

Nạp pin 210 A

Phần dư dồn về lưu trữ

Dòng nạp tối đa chạm 210 A. [2] BMS điều phối qua kênh CAN. [2] Pin đầy thì điện dư bán lên lưới. [1] Ngưỡng mua bán ghi nhận qua bộ đo đếm. [3]

Cắt đỉnh chủ động

Ngưỡng lưới đặt tới 60000 W

Chế độ cắt đỉnh giữ công suất mua dưới ngưỡng. [3] Ngưỡng đặt trong dải 0 đến 60000 W. [3] PV và pin cùng gánh phần vượt. [3] Mức pin giữ lại đặt theo phần trăm SOC. [3]

Mất lưới

Dự phòng ba pha 0 ms

Chuyển nguồn 0 ms, tải chạy liền mạch. [2] Nhánh giữ 10000 W liên tục, dòng 15,2 A. [2] Đỉnh 20000 VA giữ 10 giây khi PV và pin đủ nguồn. [2] Điện áp ra ổn định 380/400 V. [2]

Giám sát từ xa

S-Miles Cloud và đèn tại chỗ

Năm đèn LED đọc nhanh tình trạng máy. [3] Ứng dụng ghi dữ liệu phát, sạc, xả, mua bán. [2][3] Kênh truyền chọn RS485, Wi-Fi, Ethernet hoặc 4G. [2] Lịch sử vận hành phục vụ chẩn đoán từ xa. [8]

Ứng dụng là trung tâm cấu hìnhChế độ, lịch và ngưỡng cắt đỉnh chỉnh qua ứng dụng. [3] Tài khoản giám sát trao cho chủ nhà khi bàn giao. [7]
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

8. Năm đèn báo trên inverter hybrid Hoymiles HIT-10L-G3 nói lên điều gì? Xử lý lỗi

Năm đèn LED trên HIT-10L-G3 gồm State, PV, AC, Meter và Battery, đọc được phần lớn tình trạng hệ. [3] Đèn State xanh liền là máy chạy chuẩn, đỏ liền là hệ gặp sự cố cần kiểm tra. [3] Đèn AC xanh liền báo nối lưới, xanh nhấp nháy báo chạy ngoài lưới, đỏ liền báo lỗi lưới. [3]

Đèn Battery xanh liền khi pin xả, xanh nhấp nháy khi pin sạc, đỏ liền khi pin lỗi, tắt khi mất kết nối BMS. [3] Đèn Meter đỏ liền nghĩa là kênh đo đếm mất giao tiếp, cần rà lại dây tín hiệu. [3] Cả năm đèn cùng nhấp nháy xanh là máy đang nâng cấp chương trình, không phải lỗi. [3] Đối chiếu xong vẫn chưa rõ nguyên nhân thì gửi model, số seri và hiện tượng về kênh xử lý lỗi. [8]

Đèn State

Sức khỏe tổng của máy

Xanh liền nghĩa là hệ vận hành bình thường. [3] Đỏ liền báo hệ đang gặp sự cố. [3] Tắt hẳn là máy chưa có nguồn. [3] Kiểm tra nguồn cấp trước khi kết luận lỗi. [8]

Đèn PV

Tình trạng phía tấm pin

Xanh liền báo chuỗi PV phát bình thường. [3] Tắt nghĩa là chưa có công suất PV. [3] Soát điện áp chuỗi so với mốc 150 V. [2] Kiểm tra cầu dao DC đã ở vị trí ON. [3]

Đèn AC

Nối lưới hay ngoài lưới

Xanh liền là chế độ nối lưới. [3] Xanh nhấp nháy là chạy ngoài lưới. [3] Đỏ liền báo lỗi phía lưới điện. [3] Đo điện áp lưới trong dải 266 đến 480 V. [2]

Đèn Meter

Kênh đo đếm ba pha

Xanh liền là bộ đo đếm giao tiếp tốt. [3] Đỏ liền báo mất giao tiếp đo đếm. [3] Rà lại dây tín hiệu và ba kẹp dòng. [3] Tắt là chưa đấu kênh đo đếm. [3]

Đèn Battery

Bốn trạng thái của pin

Xanh liền khi pin đang xả. [3] Xanh nhấp nháy khi pin đang sạc. [3] Đỏ liền báo lỗi pin cần kiểm tra. [3] Tắt là mất kết nối BMS trên kênh CAN. [3]

Khi cần trợ giúp

Gom thông tin gửi một lần

Năm đèn cùng nháy xanh là máy đang nâng cấp. [3] Ghi model, số seri, trạng thái đèn và hiện tượng. [8] Gửi kênh xử lý lỗi hoặc hotline 088.60.60.660. [8] Không tự mở vỏ máy trong mọi trường hợp. [3]

Đèn đỏ chưa chắc máy hỏngNhiều trạng thái đỏ xuất phát từ lưới hoặc kết nối. [3] Loại trừ điều kiện ngoài trước khi kết luận phần cứng. [8]
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

9. Lộ trình 5 năm bảo hành cho inverter Hoymiles HIT-10L-G3 bắt đầu từ đâu? Bảo hành

Lộ trình bảo hành HIT-10L-G3 bắt đầu ngay tại thời điểm nhận hàng. [4] Mức áp dụng qua Việt Nam Solar là 5 năm, ghi trên báo giá và phiếu bảo hành của lô. [4] Bước đầu tiên là tra số seri trên trang xác thực để khớp thiết bị với chứng từ. [5]

Bước thứ hai là lưu đủ hóa đơn, phiếu xuất kho, biên bản nghiệm thu và ảnh hoàn công. [4] Bước thứ ba là vận hành đúng tài liệu hãng, không tự can thiệp phần cứng. [3][4] Khi phát sinh yêu cầu, Việt Nam Solar tiếp nhận một đầu mối và phối hợp hãng xử lý. [7] Hết 5 năm, kênh kỹ thuật và trang xử lý lỗi vẫn phục vụ bình thường. [8]

Mốc 5 năm

Áp dụng qua Việt Nam Solar

Thời hạn bảo hành là 5 năm. [4] Căn cứ theo chứng từ của chính lô hàng. [4] Báo giá và phiếu bảo hành ghi thống nhất. [4] Chính sách công bố trên trang bảo hành Hoymiles. [4]

Xác thực seri

Việc đầu tiên khi nhận máy

Số seri in trên thân thiết bị. [5] Trang tra cứu trả kết quả tức thì. [5] Seri khớp hóa đơn mới trọn bộ hồ sơ. [5] Thiết bị ngoài kênh không tra được mã. [6]

Bộ hồ sơ

Bốn giấy tờ cần lưu

Hóa đơn mua hàng bản gốc. [4] Phiếu xuất kho theo lô. [4] Biên bản nghiệm thu kèm ảnh hoàn công. [4] Hồ sơ đủ giúp xét duyệt nhanh. [4]

Điều kiện giữ quyền lợi

Vận hành theo tài liệu hãng

Lắp đặt đúng hướng dẫn REV1.2. [3] Dùng trong dải điện áp, dòng, nhiệt công bố. [2] Không tự can thiệp phần cứng. [4] Thiên tai xét theo điều khoản riêng. [4]

Gửi yêu cầu

Một đầu mối duy nhất

Liên hệ Việt Nam Solar kèm hồ sơ. [7] Đơn vị phối hợp hãng trong suốt quá trình. [7] Tiến độ báo qua kênh đã đăng ký. [7] Điều khoản gốc xem tại trang bảo hành. [4]

Sau thời hạn

Kênh kỹ thuật vẫn mở

Hotline nhận câu hỏi sau khi hết hạn. [7] Trang xử lý lỗi phục vụ trọn vòng đời. [8] Sửa chữa ngoài hạn báo phí trước. [7] Phương án thay thế tư vấn theo hiện trạng. [7]

Hồ sơ gốc giữ trọn 5 nămChứng từ và số seri là căn cứ xét duyệt. [4] Ảnh nghiệm thu lưu cùng bộ hồ sơ. [4]
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

10. Đặt hàng inverter hybrid HIT-10L-G3 tại Việt Nam Solar nhận kèm những gì? Việt Nam Solar

Đặt hàng tại Việt Nam Solar, anh chị nhận thiết bị chính hãng kèm chuỗi dịch vụ ba pha trọn gói. [7] Nguồn gốc đối chiếu qua chứng nhận nhà phân phối Hoymiles công bố công khai. [6] Mỗi máy xuất kho khớp số seri trên trang xác thực chính hãng. [5]

Đội 50 kỹ sư chứng chỉ hành nghề thiết kế chuỗi PV, chọn pin 210 A tương thích và cân bằng tải ba pha. [7] Ba chi nhánh TP.HCM, Cần Thơ và Khánh Hòa giao hàng và xử lý kỹ thuật theo khu vực. [7] Văn bản bảo hành 5 năm nằm trong hồ sơ bán hàng. [4] Hotline 088.60.60.660 cùng trang xử lý lỗi trực chiến sau bàn giao. [8]

Thiết bị đồng bộ

Meter, kẹp dòng, cảm biến đủ bộ

Thùng hàng gồm máy, giá treo và vít nở. [3] Bộ đo đếm thông minh kèm ba kẹp dòng. [3] Cảm biến nhiệt độ pin và dây tín hiệu 5 m. [3] Kiểm đếm theo danh mục ngay khi nhận. [3]

Chuẩn chính hãng

Chứng nhận phân phối công khai

Chứng nhận nhà phân phối Hoymiles đăng công khai. [6] Số seri khớp trang xác thực từng máy. [5] Giấy tờ nguồn gốc đi theo lô hàng. [6] Anh chị đối chiếu trước khi ký hợp đồng. [6]

Thiết kế ba pha

Kỹ sư tính từng pha tải

Chuỗi PV tính theo dải 150 đến 900 V. [2] Pin chọn theo danh mục CAN và dòng 210 A. [2] Tải chia pha dựa trên giới hạn 50% mỗi pha. [2] Đội 50 kỹ sư giữ chứng chỉ hành nghề. [7]

Ba chi nhánh

Giao nhanh, phục vụ tại chỗ

TP.HCM, Cần Thơ, Khánh Hòa chia vùng phục vụ. [7] Hàng sẵn kho rút thời gian chờ. [7] Kỹ thuật khu vực đến tận công trình. [7] Địa chỉ chi tiết trên trang cửa hàng. [7]

Bàn giao chuẩn

Hồ sơ và tài khoản đầy đủ

Hệ bàn giao kèm hồ sơ kỹ thuật. [7] Văn bản bảo hành 5 năm nằm trong bộ. [4] Tài khoản S-Miles Cloud trao cho chủ nhà. [2][7] Hướng dẫn vận hành trực tiếp tại chỗ. [7]

Đồng hành dài hạn

Hotline và kênh lỗi trực tuyến

Hotline 088.60.60.660 trong giờ làm việc. [7] Trang xử lý lỗi mở mọi thời điểm. [8] Email [email protected] nhận yêu cầu ngoài giờ. [7] Bảo trì định kỳ đặt lịch linh hoạt. [7]

Địa chỉ và chi nhánh Việt Nam SolarCông ty TNHH Việt Nam Solar hỗ trợ tư vấn, lắp đặt và bảo hành biến tần hybrid Hoymiles HIT-10L-G3 trên toàn quốc

Trụ sở chính TP.HCM

Trụ sở chính đặt tại 188 ĐHT41, Phường Đông Hưng Thuận, Quận 12, TP.HCM. [7] Kho hàng khu vực nằm tại 2939 Quốc lộ 1A, Phường Tân Thới Nhất, TP.HCM. [7] Hotline khu vực phía Nam là 088.60.60.660. [7]

Chi nhánh Miền Tây

Showroom Miền Tây đặt tại 41D Mậu Thân, Phường Cái Khế, TP. Cần Thơ. [7] Tổng kho khu vực nằm tại Trạng Thọ A, Phường Trung Nhứt, TP. Cần Thơ. [7] Hotline khu vực Miền Tây là 094.42.44.424. [7]

Chi nhánh Khánh Hòa

Kho và showroom Khánh Hòa đặt tại Thôn Đông Dinh, Xã Diên Khánh, tỉnh Khánh Hòa. [7] Chi nhánh phục vụ khách hàng khu vực Nam Trung Bộ. [7] Hotline khu vực Khánh Hòa là 081.60.60.660. [7]

Khảo sát ba pha kỹ hơn một phaCân bằng pha và điểm đấu lưới cần đo thực tế. [7] Đặt lịch kỹ sư qua 088.60.60.660. [7]
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

11. Sức hút của inverter Hoymiles HIT-10L-G3 trong nhóm hybrid ba pha 10kW Đánh giá

Sức hút của HIT-10L-G3 nằm ở việc dồn nhiều năng lực ba pha vào một thân máy 41 kg. [2] Ba bộ dò MPPT cùng tỷ lệ DC trên AC 200% cho dàn tấm tới 20000 W trên nhiều hướng mái. [2] Dòng pin 210 A và đỉnh dự phòng 20000 VA phục vụ khối tải lớn của hệ ba pha. [2]

Phát lệch pha 100% giúp các nhóm tải chia không đều giữa ba pha vẫn chạy trơn. [2] Điểm cần tính thứ nhất: máy nặng 41 kg nên khâu treo tường cần hai người và giá treo bắt chuẩn. [2][3] Điểm cần tính thứ hai: quạt thông minh cần khe thoáng sạch và tối thiểu 500 mm không gian quanh máy. [2][3] Nhu cầu vượt 10 kW có các bậc tới 20 kW cùng dải hoặc phương án ghép song song 10 máy. [2]

Một máy nhiều vai

Hybrid ba pha đúng nghĩa

Nối lưới, sạc pin và dự phòng trong một thân. [2] Bộ đo đếm tích hợp gọn hệ thêm một tầng. [2][3] Cổng GEN nhận thêm máy phát khi cần. [3] Thiết kế này rút gọn tủ điện ba pha. [1]

Đầu vào rộng

3 MPPT và DC/AC 200%

Ba bộ dò phủ ba hướng mái khác nhau. [2] Dàn tấm tới 20000 W trên máy 10 kW. [2] Dải dò 150 đến 900 V dễ ghép chuỗi. [2] Sản lượng sáng sớm chiều muộn được cải thiện. [1]

Dự phòng mạnh

20000 VA cho tải khởi động

Đỉnh ngắn gấp đôi công suất định mức. [2] Điều kiện là PV và pin cùng đủ nguồn. [2] Chuyển nguồn 0 ms không gián đoạn. [2] Tải ba pha quan trọng chạy xuyên sự cố lưới. [1]

Điểm tính một

Khối lượng và vị trí treo

Máy nặng 41 kg, cần hai người thao tác. [2][3] Tường treo phải chịu lực dài hạn. [3] Khoảng trống 500 và 1000 mm là bắt buộc. [3] Khảo sát vị trí kỹ trước khi chốt. [7]

Điểm tính hai

Quạt cần môi trường sạch

Tản nhiệt bằng quạt thông minh. [2] Khe thoáng bẩn làm máy nóng nhanh hơn. [3] Trên 45°C công suất giảm theo thiết kế. [2] Vệ sinh định kỳ giữ hiệu năng ổn định. [3]

Đường nâng cấp

Tám bậc và song song 10 máy

Dải HIT trải từ 5 tới 20 kW. [2] Ghép song song tối đa 10 biến tần. [2] Áp dụng cho cả nối lưới lẫn ngoài lưới. [2] Chọn bậc theo bảng tải kỹ sư đo thật. [7]

So sánh trong nhóm ba phaĐặt máy cạnh các hybrid ba pha 10 kW cùng phân khúc. [1] Tư vấn viên phân tích theo nhu cầu thật. [7]
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

12. Bốn hiểu nhầm quen gặp về inverter hybrid Hoymiles HIT-10L-G3 và cách đọc đúng Hiểu đúng

Bốn hiểu nhầm về HIT-10L-G3 đều xuất phát từ việc đọc số thiếu điều kiện. [2] Hiểu nhầm một: lấy 20000 W làm công suất máy, trong khi đây là mức tấm pin khuyến nghị, máy phát tối đa 10000 W. [2] Hiểu nhầm hai: coi 20000 VA là mức chạy dài hạn, thật ra đỉnh này chỉ giữ 10 giây và cần PV cùng pin đủ nguồn. [2]

Hiểu nhầm ba: nghĩ mỗi pha phát được cả 10 kW, giới hạn thật là 50% định mức trên một pha. [2] Hiểu nhầm bốn: lẫn dòng 50 A bypass với dòng máy phát, dòng phát tối đa chỉ 16,7 A. [2] Ba mốc hiệu suất 99,9%, 98,2% và 97,6% đo phần dò, toàn máy và trọng số châu Âu. [2] Trên 45°C hoặc trên cao độ 2000 m, máy giảm công suất theo thiết kế chứ không hỏng. [2]

20000 W là đầu vào

Máy phát tối đa 10000 W

Số 20000 W thuộc dàn tấm khuyến nghị. [2] Ngõ phát dừng ở 10000 W định mức. [2] Tỷ lệ 200% là biên dư đầu vào. [2] Hai số phục vụ hai phép tính riêng. [1]

20000 VA có điều kiện

Mười giây và đủ nguồn

Đỉnh dự phòng giữ đúng 10 giây. [2] Cần PV và pin cùng đủ công suất. [2] Mức chạy liên tục là 10000 W. [2] Danh sách tải dự phòng bám mức liên tục. [7]

50% mỗi pha

Giới hạn của phát lệch pha

Lệch pha hỗ trợ tới 100%. [2] Một pha nhận tối đa 50% định mức. [2] Tải một pha lớn phải chia lại cho đều. [1] Kỹ sư cân pha ngay từ thiết kế. [7]

Ba dòng điện khác nhau

15,2 A, 16,7 A và 50 A

Dòng định mức phía phát là 15,2 A. [2] Dòng phát tối đa là 16,7 A. [2] Dòng 50 A thuộc đường bypass đi tắt. [2] Chọn aptomat theo đúng từng vị trí. [7]

Hiệu suất ba mốc

Phần dò, toàn máy, châu Âu

Mốc 99,9% đo riêng phần dò MPPT. [2] Mốc 98,2% là đỉnh toàn máy. [2] Mốc 97,6% theo trọng số châu Âu. [2] Xả pin ra AC có mốc riêng 95,7%. [2]

Hai ngưỡng giảm tải

45°C và cao độ 2000 m

Trên 45°C máy hạ công suất dần. [2] Trên 2000 m cao độ cũng giảm tải. [2] Trần môi trường là 65°C và 4000 m. [2] Hiện tượng là thiết kế, không phải hỏng. [2]

Số liệu theo hai tài liệu gốcBài bám datasheet REV1.7 và hướng dẫn REV1.2. [2][3] Điểm chưa rõ, hotline giải thích trực tiếp. [7]
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

13. Chuyên mục hỏi đáp dành riêng cho inverter hybrid Hoymiles HIT-10L-G3 Hỏi đáp

Chuyên mục này trả lời gọn mười điểm anh chị quan tâm nhất về HIT-10L-G3. [1] Nội dung phủ công suất ba pha, dàn tấm, pin, dự phòng, đèn báo và bảo hành. [1] Bốn con số nền: 10000 W nối lưới, 20000 W PV khuyến nghị, 210 A pin, 20000 VA dự phòng đỉnh. [2]

Máy đạt IP66 chống bụi, chống nước, hiệu suất tối đa 98,2% và ghép song song 10 biến tần. [2] Câu trả lời trích từ cột HIT-10L-G3 của datasheet REV1.7 và bộ hướng dẫn REV1.2. [2][3] Câu hỏi ngoài danh sách gửi về hotline hoặc email để nhận phản hồi riêng. [7]

01HIT-10L-G3 phát bao nhiêu và nhận dàn tấm cỡ nào?
Nối lưới 10000 W, trần biểu kiến 11000 VA. [2] Dàn tấm khuyến nghị tới 20000 W, tỷ lệ DC trên AC 200%. [2] Ba bộ dò MPPT nhận dòng 20 A mỗi đường. [2]
02Máy đấu với lưới ba pha như thế nào?
Dạng lưới 3L/N/PE, điện áp 380/400 V. [2] Dải chấp nhận từ 266 đến 480 V. [2] Dòng phát định mức 15,2 A, tối đa 16,7 A. [2]
03Cổng pin của HIT-10L-G3 mạnh tới đâu?
Dòng sạc xả tối đa 210 A hai chiều. [2] Dải điện áp pin 40 đến 60 V. [2] Hiệu suất xả pin ra AC đạt 95,7%. [2]
04Tải lệch pha thì máy xử lý ra sao?
Máy phát lệch pha tới 100%. [2] Mỗi pha nhận tối đa 50% công suất định mức. [2] Kỹ sư vẫn nên cân pha khi thiết kế. [7]
05Khi cúp điện, dự phòng hoạt động thế nào?
Chuyển nguồn 0 ms theo chuẩn UPS. [2] Giữ 10000 W liên tục trên ba pha. [2] Đỉnh 20000 VA trong 10 giây khi PV và pin đủ nguồn. [2]
06Bộ đo đếm đi kèm gồm những gì?
Đồng hồ đo thông minh nằm sẵn trong thùng. [3] Ba kẹp dòng theo dõi đủ ba pha. [3] Đường bypass chịu dòng liên tục 50 A. [2]
07Hiệu suất của máy đạt mức nào?
Tối đa 98,2%, trọng số châu Âu 97,6%. [2] Phần dò MPPT đạt 99,9%. [2] Xả pin ra AC đạt 95,7%. [2]
08Lắp đặt HIT-10L-G3 cần điều kiện gì?
Treo tường, máy nặng 41 kg, khoan bốn lỗ 10 mm. [2][3] Chừa 500 mm quanh máy và 1000 mm bên dưới. [3] Dây pin dùng tiết diện 70 đến 95 mm2. [3]
09Theo dõi hệ từ xa bằng cách nào?
Ứng dụng kết nối nền tảng S-Miles Cloud. [2] Kênh truyền chọn RS485, Wi-Fi, Ethernet hoặc 4G. [2] Năm đèn LED đọc nhanh trạng thái tại chỗ. [3]
10Bảo hành của HIT-10L-G3 tính ra sao?
Thời hạn 5 năm khi mua qua Việt Nam Solar. [4] Chứng từ lô hàng và số seri là căn cứ. [4] Trang tra cứu seri xác thực máy chính hãng. [5]
Câu hỏi chuyên sâu gửi riêngMã lỗi chi tiết tra trong hướng dẫn sử dụng. [3] Kênh email [email protected] nhận ngoài giờ. [7]
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

14. Ngân sách trọn gói cho hệ ba pha dùng inverter Hoymiles HIT-10L-G3 Báo giá

Ngân sách hệ ba pha quanh HIT-10L-G3 gồm năm phần việc nối tiếp. [7] Phần máy tính theo bậc 10 kW trong dải tám bậc của dòng HIT. [2] Phần pin áp thấp định cỡ theo giờ dự phòng, dòng 210 A cho phép cấu hình dung lượng lớn. [2][7]

Phần tấm pin quy hoạch tới 20000 W chia ba chuỗi theo hướng mái. [2] Phần thi công gồm giá treo, dây pin 70 đến 95 mm2, tủ điện ba pha và tiếp địa. [3][7] Phần tùy chọn gồm Wi-Fi, Ethernet, 4G, AFCI và cảm biến nhiệt cho ắc quy chì. [2] Gửi hóa đơn điện và danh sách tải ba pha qua 088.60.60.660 để nhận dự toán chi tiết. [7]

Khoản máy

Bậc 10 kW trong dải tám bậc

Giá theo bậc công suất của dòng HIT. [7] Mã HIT-10L-G3 đối chiếu khi nhận hàng. [5] Phụ kiện chuẩn đã nằm trong thùng. [3] Khoản này ổn định giữa các báo giá. [7]

Khoản pin

Dung lượng theo giờ dự phòng

Pin áp thấp 40 đến 60 V chuẩn CAN. [2] Dòng 210 A cho phép cấu hình lớn. [2] Số giờ chạy mong muốn quyết định dung lượng. [7] Đây thường là khoản lớn nhất của hệ. [7]

Khoản tấm pin

Quy hoạch tới 20000 W

Số tấm quy về trần khuyến nghị 20000 W. [2] Ba chuỗi chia theo hướng và diện tích mái. [2] Đơn giá tấm theo đợt hàng. [7] Báo giá ghi rõ hiệu lực thời gian. [7]

Khoản thi công

Vật tư ba pha theo hiện trạng

Dây pin 70 đến 95 mm2 là hạng mục đáng kể. [3] Tủ điện ba pha và tiếp địa theo tiêu chuẩn. [7] Giá treo bắt tường bằng bốn vít nở. [3] Khảo sát thực tế chốt con số chính xác. [7]

Khoản tùy chọn

Chỉ trả cho thứ cần dùng

Wi-Fi, Ethernet, 4G tính theo lựa chọn. [2] AFCI chống hồ quang là tùy chọn riêng. [2] Cảm biến nhiệt phục vụ ắc quy chì. [2] Từng dòng tách riêng trong dự toán. [7]

Nhận dự toán

Ba dữ liệu gửi trước

Hóa đơn điện phản ánh mức tiêu thụ. [7] Danh sách tải ba pha cần dự phòng. [7] Ảnh vị trí treo máy và mái hiện trạng. [7] Gửi về 088.60.60.660 để nhận bản chi tiết. [7]

Nhận báo giá inverter hybrid Hoymiles HIT-10L-G3Việt Nam Solar lập dự toán ba pha theo tải thật, dung lượng pin và hiện trạng công trình của anh chị [7]
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

Tài liệu tham khảo

  1. 1
    T2Hoymiles Power Electronics. (2026). HIT-(5-20)L-G3 Three-Phase Hybrid Inverter [Trang sản phẩm và thương hiệu Hoymiles tại Việt Nam Solar]. vietnamsolar.vn
  2. 2
    T1Hoymiles Power Electronics. (2026). HIT-(5-20)L-G3 Three-Phase Hybrid Inverter Datasheet (Global REV1.7, bản tiếng Anh, 2 trang) [Tệp PDF]. Google Drive
  3. 3
    T1Hoymiles Power Electronics. (2025). HIT-(5-20)L-G3 User Manual & Quick Installation Guide (Global REV1.2, bản tiếng Anh, 87 + 20 trang) [Tệp PDF]. Google Drive
  4. 4
    T2Công ty TNHH Việt Nam Solar. (2026). Chính sách bảo hành Hoymiles. vietnamsolar.vn
  5. 5
    T2Công ty TNHH Việt Nam Solar. (2026). Tra cứu số seri chính hãng Hoymiles. vietnamsolar.vn
  6. 6
    T3Công ty TNHH Việt Nam Solar. (2026). Chứng nhận nhà phân phối Hoymiles. vietnamsolar.vn
  7. 7
    T3Công ty TNHH Việt Nam Solar. (2026). Danh sách cửa hàng và hotline hỗ trợ Việt Nam Solar. vietnamsolar.vn
  8. 8
    T2Công ty TNHH Việt Nam Solar. (2026). Tài liệu xử lý lỗi và hỗ trợ sau bán hàng Hoymiles. vietnamsolar.vn

Bài viết này được biên soạn và kiểm duyệt bởi đội ngũ 50 kỹ sưCông ty TNHH Việt Nam Solar, đơn vị đã triển khai hàng chục nghìn dự án điện mặt trời khắp Việt Nam kể từ năm 2016, phân phối chính hãng hơn 20 thương hiệu biến tần, tấm pin và pin lưu trữ lithium hàng đầu thế giới. Toàn bộ kỹ sư của công ty đều có chứng chỉ hành nghề về điện và xây dựng được cơ quan Nhà nước cấp.

Việt Nam Solar hoạt động với đầy đủ tư cách pháp nhân và năng lực hành nghề: Giấy phép hoạt động điện lực số 175/GP-SCT do Sở Công Thương cấp, Giấy phép năng lực hoạt động xây dựng HCM-00076550 được công bố trên Cổng thông tin điện tử Bộ Xây dựng, cùng nhãn hiệu độc quyền VN-4-0604703 được Cục Sở hữu trí tuệ Việt Nam cấp văn bằng bảo hộ. Hệ thống quản lý của công ty đạt đồng thời ba chứng nhận quốc tế ISO 9001:2015 (Quản lý chất lượng), ISO 14001:2018 (Quản lý môi trường) và ISO 45001:2018 (An toàn & Sức khỏe nghề nghiệp), xác minh trên IAF CertSearch. Mọi thông tin pháp lý và số liệu trong bài đều được đối chiếu với văn bản pháp luật hiện hành trước khi xuất bản.

MST: 0315209693•Hotline:088.60.60.660•Website:vietnamsolar.vn•LinkedIn
Đánh giá HIT-10L-G3 - Inverter Hybrid Hoymiles 10kW 3 Pha (Áp Thấp)

0.0/5

★★★★★

0 đánh giá

5
0 đánh giá
4
0 đánh giá
3
0 đánh giá
2
0 đánh giá
1
0 đánh giá
Viết đánh giá

Chưa có đánh giá nào.

Thảo luận
