TÀI LIỆU KỸ THUẬT HIT-5L-G3

Xem 8 tài liệu chính hãng dành cho mã sản phẩm HIT-5L-G3. Bấm vào từng nhóm để xem chi tiết:
⚙ Thông số kỹ thuật ▼ 3 tài liệu
PDF Datasheet, Thông số kỹ thuật HIT-5L-G3 Tải xuống
PDF Manual / Quick, Hướng dẫn cài đặt nhanh HIT-5L-G3 Tải xuống
PDF Certifications, Chứng nhận sản phẩm HIT-5L-G3 Tải xuống
✓ Chứng nhận và bảo hành › 5 tài liệu
WEB Troubleshooting Guide, Tài liệu xử lý lỗi Hoymiles Truy cập
WEB Warranty, Chính sách bảo hành Hoymiles Truy cập
WEB Chứng nhận nhà phân phối Hoymiles Truy cập
WEB Tra cứu số Seri chính hãng Hoymiles Truy cập
WEB Về thương hiệu Hoymiles Truy cập

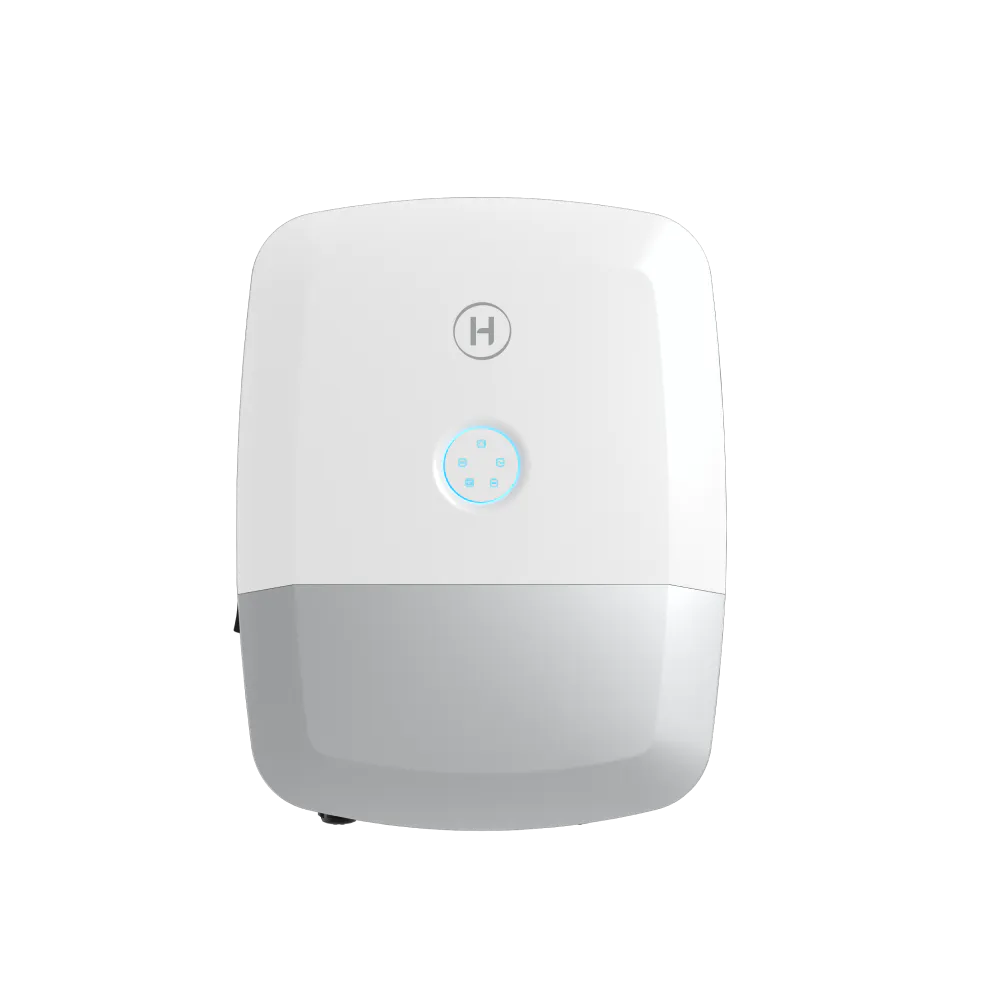

HIT-5L-G3 – Inverter Hybrid Hoymiles 5kW 3 Pha (Áp Thấp)

📋

TÀI LIỆU KỸ THUẬT HIT-5L-G3

Xem 8 tài liệu chính hãng dành cho mã sản phẩm HIT-5L-G3. Bấm vào từng nhóm để xem chi tiết:
⚙ Thông số kỹ thuật ▼ 3 tài liệu
PDF Datasheet, Thông số kỹ thuật HIT-5L-G3 Tải xuống
PDF Manual / Quick, Hướng dẫn cài đặt nhanh HIT-5L-G3 Tải xuống
PDF Certifications, Chứng nhận sản phẩm HIT-5L-G3 Tải xuống
✓ Chứng nhận và bảo hành › 5 tài liệu
WEB Troubleshooting Guide, Tài liệu xử lý lỗi Hoymiles Truy cập
WEB Warranty, Chính sách bảo hành Hoymiles Truy cập
WEB Chứng nhận nhà phân phối Hoymiles Truy cập
WEB Tra cứu số Seri chính hãng Hoymiles Truy cập
WEB Về thương hiệu Hoymiles Truy cập

88 ₫

⚡

Thông số kỹ thuật Hoymiles HIT-5L-G3

Hoymiles HIT-5L-G3
5kW
(Ba pha)
Loại
Hybrid
(Có cổng pin lưu trữ)
Hiệu suất
98.2%
(Châu Âu 97.6%)
(Chống bụi, chống nước)
Thông tin sản phẩm / Product Information
Model code / Mã sản phẩm HIT-5L-G3
Thương hiệu Hoymiles
Inverter Type / Loại inverter Hybrid
Phase / Số pha Three Phase | Low Voltage
Battery / Pin lưu trữ
Battery type / Loại pin Li-ion / Ắc quy chì-axit
Battery voltage range / Dải điện áp pin 40 – 60 V
Max. charge / discharge current / Dòng sạc / xả tối đa 120/120 A
Charging strategy for Li-ion battery / Chiến lược sạc pin Li-ion Tự thích ứng theo BMS
Charging curve / Đường cong sạc 3 giai đoạn / Cân bằng
External temperature sensor / Cảm biến nhiệt độ ngoài Tùy chọn
Communication / Giao tiếp CAN
PV Input / Đầu vào PV
Recommended max. PV power / Công suất PV khuyến nghị tối đa 10000 W
Max. input voltage / Điện áp đầu vào tối đa 1000 V
Rated voltage / Điện áp định mức 720 V
Start-up voltage / Điện áp khởi động 150 V
MPPT voltage range / Dải điện áp MPPT 150 – 900 V
Max. input current / Dòng đầu vào tối đa 20/20 A
Max. short circuit current / Dòng ngắn mạch tối đa 30/30 A
MPPT number / Max. input strings number / Số MPPT / Số string tối đa 2 / 2
AC Input and Output (On-grid) / Đầu vào & đầu ra AC hòa lưới
Rated output power / Công suất đầu ra định mức 5000 W
Max. output apparent power / Công suất biểu kiến đầu ra tối đa 5500 VA
Max. continuous AC bypass current / Dòng AC bypass liên tục tối đa 50 A
Grid form / Dạng lưới 3L/N/PE
Rated AC output voltage / Range / Điện áp đầu ra AC định mức / Dải 380/400, 266 – 480 V
Rated grid frequency / Tần số lưới định mức 50 / 60 Hz
Rated output current / Dòng đầu ra định mức 7.6 A
Max. output current / Dòng đầu ra tối đa 8.3 A
Power factor / Hệ số công suất >0.99 (0.8 sớm pha … 0.8 trễ pha)
THDi (@rated output) / Méo hài dòng điện ở công suất định mức < 3%
AC Output (Back-up) / Đầu ra AC dự phòng
Rated output power / Công suất đầu ra định mức 5000 W
Max. output apparent power / Công suất biểu kiến đầu ra tối đa 10000 VA, trong 10 giây
Back-up switch time / Thời gian chuyển mạch dự phòng < 0 ms
Grid form / Dạng lưới 3L/N/PE
Rated output voltage / Điện áp đầu ra định mức 380 / 400 V
Rated output frequency / Tần số đầu ra định mức 50 / 60 Hz
Max. continuous output current / Dòng đầu ra liên tục tối đa 7.6 A
THDv (@linear load) / Méo hài điện áp với tải tuyến tính < 3%
Efficiency / Hiệu suất
MPPT efficiency / Hiệu suất MPPT 99.9%
Max. efficiency / Hiệu suất tối đa 98.2%
EU efficiency / Hiệu suất EU 97.6%
Max. battery discharge to AC efficiency / Hiệu suất xả pin ra AC tối đa 95.7%
Protection / Bảo vệ
Anti-islanding protection / Bảo vệ chống đảo lưới Tích hợp
PV string input reverse polarity protection / Bảo vệ ngược cực đầu vào PV Tích hợp
Insulation resistor detection / Phát hiện điện trở cách điện Tích hợp
Residual current monitoring unit / Bộ giám sát dòng rò Tích hợp
AC overcurrent protection / Bảo vệ quá dòng AC Tích hợp
AC short circuit protection / Bảo vệ ngắn mạch AC Tích hợp
AC overvoltage and undervoltage protection / Bảo vệ quá áp và thấp áp AC Tích hợp
AFCI Tùy chọn
Surge protection / Bảo vệ chống sét lan truyền DC Type II / AC Type II
General / Dữ liệu chung

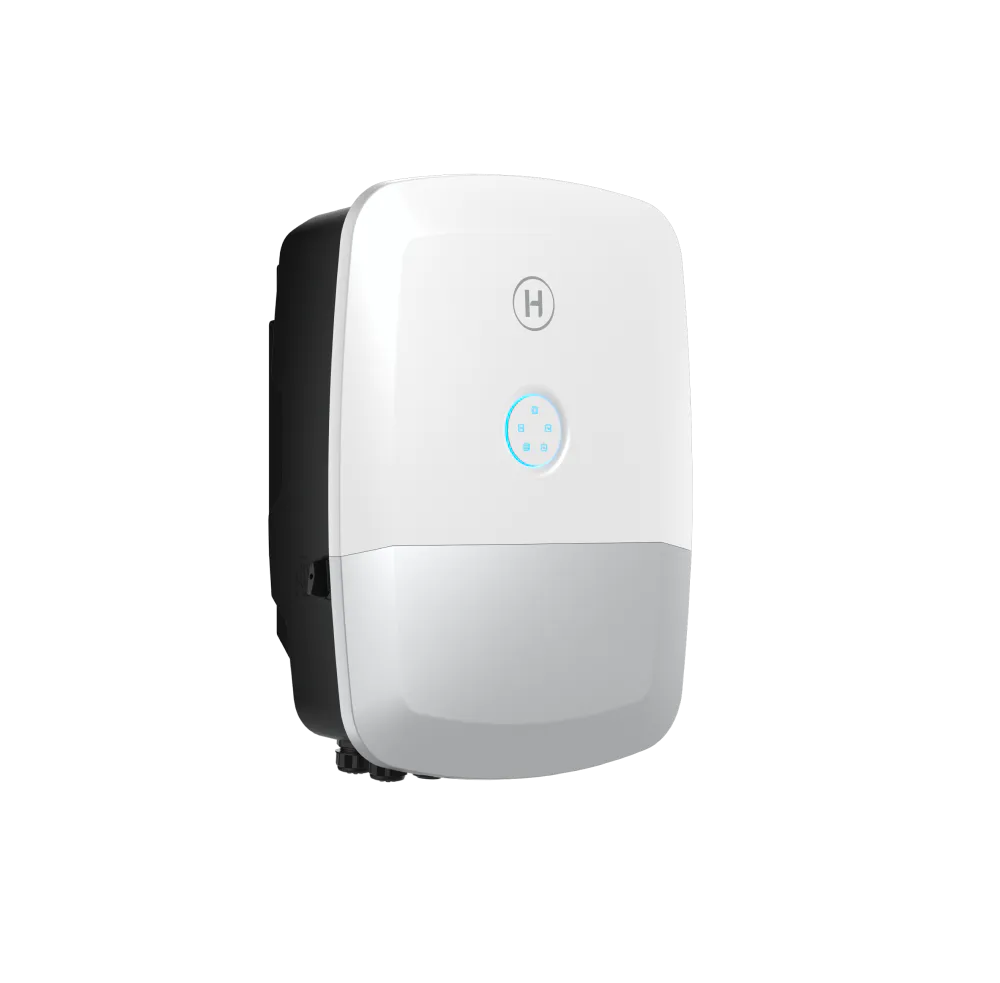

Dimensions (W × H × D) / Kích thước rộng × cao × sâu 539 × 696 × 232 mm
Weight / Trọng lượng 41 kg
Mounting / Cách lắp đặt Treo tường
Operating temperature / Nhiệt độ hoạt động -25 ~ +65°C (trên 45°C giảm tải)
Relative humidity / Độ ẩm tương đối 0 – 95%, không ngưng tụ
Cooling / Phương thức làm mát Đối lưu tự nhiên
Topology (Solar / Battery) / Cấu trúc cách ly Không biến áp / Cách ly cao tần
Altitude / Độ cao hoạt động ≤ 4000 m (trên 2000 m giảm tải)
Protection degree / Cấp bảo vệ IP66
User interface / Giao diện người dùng LED & App
Digital input / output / Ngõ vào / ra số DRM, 2 × DI, 2 × DO
Communication / Truyền thông RS485, Wi-Fi / Ethernet / 4G (tùy chọn)
Certifications and Standards / Chứng nhận & tiêu chuẩn
Grid connection standard / Tiêu chuẩn kết nối lưới EN 50549, PN-EN 50549, TOR Erzeuger Type A, VDE 4105, NF EN 0549, RD 647, UNE 217001 217002, SR EN 50549, G98, G99, RETIE, BIS, IEC 61727, IEC 62116, IEC 61683, IEC 60068, AS/NZS 4777.2:2020
Safety / EMC standard / Tiêu chuẩn an toàn / EMC IEC 62109-1/-2, EN 61000-6-1/-2/-3/-4
Trung tâm chính sách
Thông tin & chính sách

Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.

Về chúng tôi
01 Giới thiệu công ty Lịch sử hình thành và phát triển. 02 Tầm nhìn & Sứ mệnh Định hướng phát triển bền vững. 03 Chứng chỉ hành nghề Giấy phép, chứng nhận và năng lực. 04 Báo chí viết về VNS Thông tin truyền thông và báo chí. 05 Công trình điện mặt trời Dự án tiêu biểu đã triển khai. 06 Danh sách cửa hàng Hệ thống điểm bán trên toàn quốc. 07 Đăng ký đối tác Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
01 Hướng dẫn mua hàng Quy trình đặt hàng từ A-Z. 02 Chính sách thanh toán Phương thức và điều khoản. 03 Chính sách giao hàng Thời gian và phí vận chuyển. 04 Chính sách đổi trả Điều kiện và quy trình đổi trả. 05 Chính sách bảo hành Thời hạn và điều kiện bảo hành.
Bảo mật & Quy chế
01 Chính sách bảo mật Cam kết bảo mật thông tin. 02 Bảo mật dữ liệu cá nhân Theo NĐ 13/2023/NĐ-CP. 03 Chính sách nội dung Quy định về nội dung website. 04 Quy chế hoạt động website Theo NĐ 52/2013/NĐ-CP.
Danh mục: Thẻ: ,
× Đóng
1 / 5
Featured image
Product image
Product image
Product image
Product image

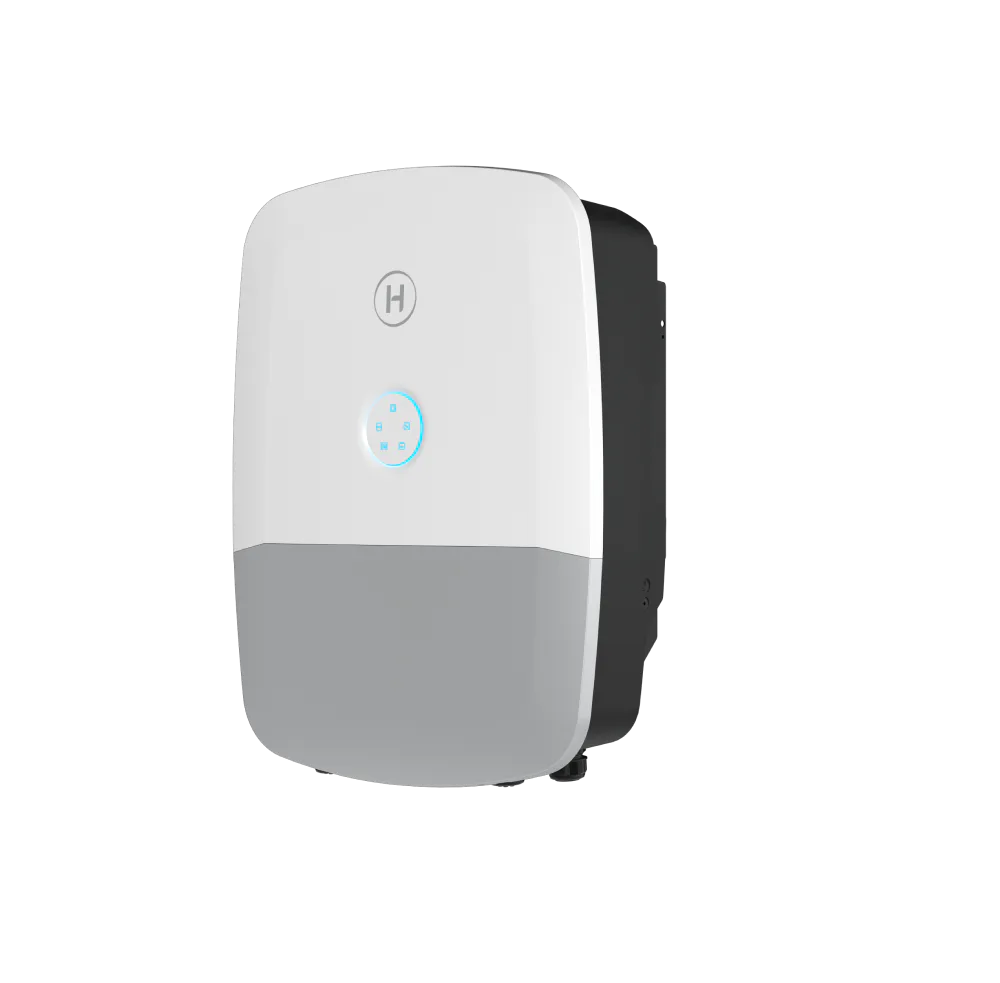

HIT-5L-G3 - Inverter Hybrid Hoymiles 5kW 3 Pha (Áp Thấp)

Hoymiles HIT-5L-G3 là bậc khởi điểm của dải biến tần hybrid ba pha HIT-(5-20)L-G3 áp thấp. [2] Máy phát 5000 W trên lưới ba pha 380/400 V với công suất biểu kiến tối đa 5500 VA. [2] Hai bộ dò MPPT dòng 20 A nhận dàn tấm khuyến nghị 10000 W theo tỷ lệ DC trên AC 200%. [2]

Cổng pin áp thấp 40 đến 60 V làm việc với dòng sạc xả 120 A qua chuẩn CAN. [2] Nhánh dự phòng chuyển nguồn 0 ms, duy trì 5000 W và chịu đỉnh 10000 VA trong 10 giây khi PV cùng pin đủ nguồn. [2] Máy phát lệch pha tới 100%, mỗi pha nhận tối đa 50% công suất định mức. [2] Thùng hàng kèm sẵn bộ đo đếm thông minh với ba kẹp dòng cho ba pha. [3]

Năm chế độ tự dùng, kinh tế, dự phòng, cắt đỉnh và theo khung giờ chạy trên tám lịch 24 giờ. [1][2] Quản lý năng lượng AI phối hợp máy phát, bơm nhiệt và tải thông minh, theo dõi qua S-Miles Cloud. [1][2] Khi nhu cầu tăng, hệ ghép song song tối đa 10 biến tần cho cả nối lưới lẫn ngoài lưới. [2] Thiết bị phân phối qua Việt Nam Solar áp dụng chế độ bảo hành 5 năm. [4]

CÔNG SUẤT AC5 kWBa pha 380/400 V
PV KHUYẾN NGHỊ10000 W2 MPPT, DC/AC 200%
DỰ PHÒNG ĐỈNH10000 VA10 giây, chuyển 0 ms
BẢO HÀNH5 nămTheo chính sách Hoymiles
📖 Mục lục bài viết · 14 phần▾
  1. 1Tính năng nổi bật của HIT-5L-G3 5kW 3 pha
  2. 2Thông số kỹ thuật HIT-5L-G3 5kW
  3. 3Các tính năng an toàn trên HIT-5L-G3
  4. 4Cấu tạo của HIT-5L-G3
  5. 5Tài liệu kỹ thuật HIT-5L-G3
  6. 6Lắp đặt HIT-5L-G3 đúng chuẩn
  7. 7Vận hành HIT-5L-G3 hằng ngày
  8. 8Xử lý lỗi thường gặp trên HIT-5L-G3
  9. 9Bảo hành 5 năm HIT-5L-G3
  10. 10Mua HIT-5L-G3 tại Việt Nam Solar
  11. 11Đánh giá HIT-5L-G3 5kW 3 pha
  12. 12Hiểu đúng thông số HIT-5L-G3
  13. 13Câu hỏi thường gặp về HIT-5L-G3
  14. 14Giá HIT-5L-G3 và chi phí trọn hệ

1. Tính năng nổi bật của inverter hybrid Hoymiles HIT-5L-G3 5kW 3 pha Tính năng

Với công trình dùng điện ba pha nhưng tải chưa lớn, HIT-5L-G3 là điểm bắt đầu vừa vặn của dải HIT. [2] Máy phát 5000 W chia trên ba pha, đủ cho nhóm thiết bị gia đình cùng vài thiết bị dùng chung. [2] Dù là bậc nhỏ nhất, máy vẫn giữ nguyên khung tính năng của cả dải, từ chuyển nguồn 0 ms tới quản lý AI. [1][2]

Dàn tấm khuyến nghị 10000 W tạo biên dư gấp đôi công suất phát, giúp sản lượng ổn định quanh năm. [2] Khả năng phát lệch pha 100% cho phép từng pha nhận tối đa 50% công suất theo nhu cầu thật. [2] Bộ đo đếm thông minh với ba kẹp dòng theo dõi chiều mua bán điện ngay tại điểm đấu lưới. [3] Về sau cần công suất cao hơn, anh chị ghép song song tối đa 10 máy thay vì bỏ thiết bị cũ. [2]

Khởi điểm 5 kW

Bậc vào dải cho hệ ba pha

Công suất nối lưới định mức 5000 W. [2] Điện áp làm việc 380/400 V dạng 3L/N/PE. [2] Trần biểu kiến của ngõ phát là 5500 VA. [2] Đây là bậc nhỏ nhất trong tám bậc của dải HIT. [2]

Tấm pin 10000 W

Biên dư 200% cho sản lượng

Dàn tấm khuyến nghị ghép tới 10000 W. [2] Tỷ lệ DC trên AC đạt mức 200%. [2] Ngày ít nắng máy vẫn gom đủ công suất phát. [1] Hai chuỗi nhận dòng 20 A trên mỗi bộ dò. [2]

Pin áp thấp 120 A

Lưu trữ cho tải gia đình

Dòng sạc xả tối đa cùng đạt 120 A. [2] Dải điện áp pin từ 40 đến 60 V. [2] Pin lithium tự nhận cấu hình qua BMS chuẩn CAN. [2] Hiệu suất xả pin ra AC đạt 95,7%. [2]

Dự phòng 0 ms

Điện không gián đoạn khi mất lưới

Thời gian chuyển nguồn dự phòng là 0 ms. [2] Nhánh dự phòng giữ 5000 W liên tục. [2] Đỉnh 10000 VA duy trì trong 10 giây. [2] Điều kiện là PV và pin cùng đủ nguồn. [2]

Đồng hồ đo kèm máy

Giải pháp đo đếm tích hợp

Bộ đo đếm thông minh có sẵn trong thùng hàng. [3] Ba kẹp dòng bao quát đủ ba pha. [3] Đường bypass chịu dòng liên tục 50 A. [2] Chiều mua bán điện hiển thị trên ứng dụng. [3]

Trí tuệ điều phối

Năm chế độ và quản lý AI

Tự dùng, kinh tế, dự phòng, cắt đỉnh, theo khung giờ. [1] Tám lịch 24 giờ cấu hình theo biểu giá điện. [2] AI phối hợp máy phát, bơm nhiệt và tải thông minh. [1] Toàn hệ giám sát qua nền tảng S-Miles Cloud. [2]

Bậc nhỏ vẫn đủ nền tảngTính năng dải HIT giữ nguyên ở bậc 5 kW. [2] Khác biệt giữa các bậc nằm ở thông số đầu ra. [2]
Tính năng nổi bật HIT-5L-G3 inverter hybrid Hoymiles 5kW 3 pha áp thấp
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

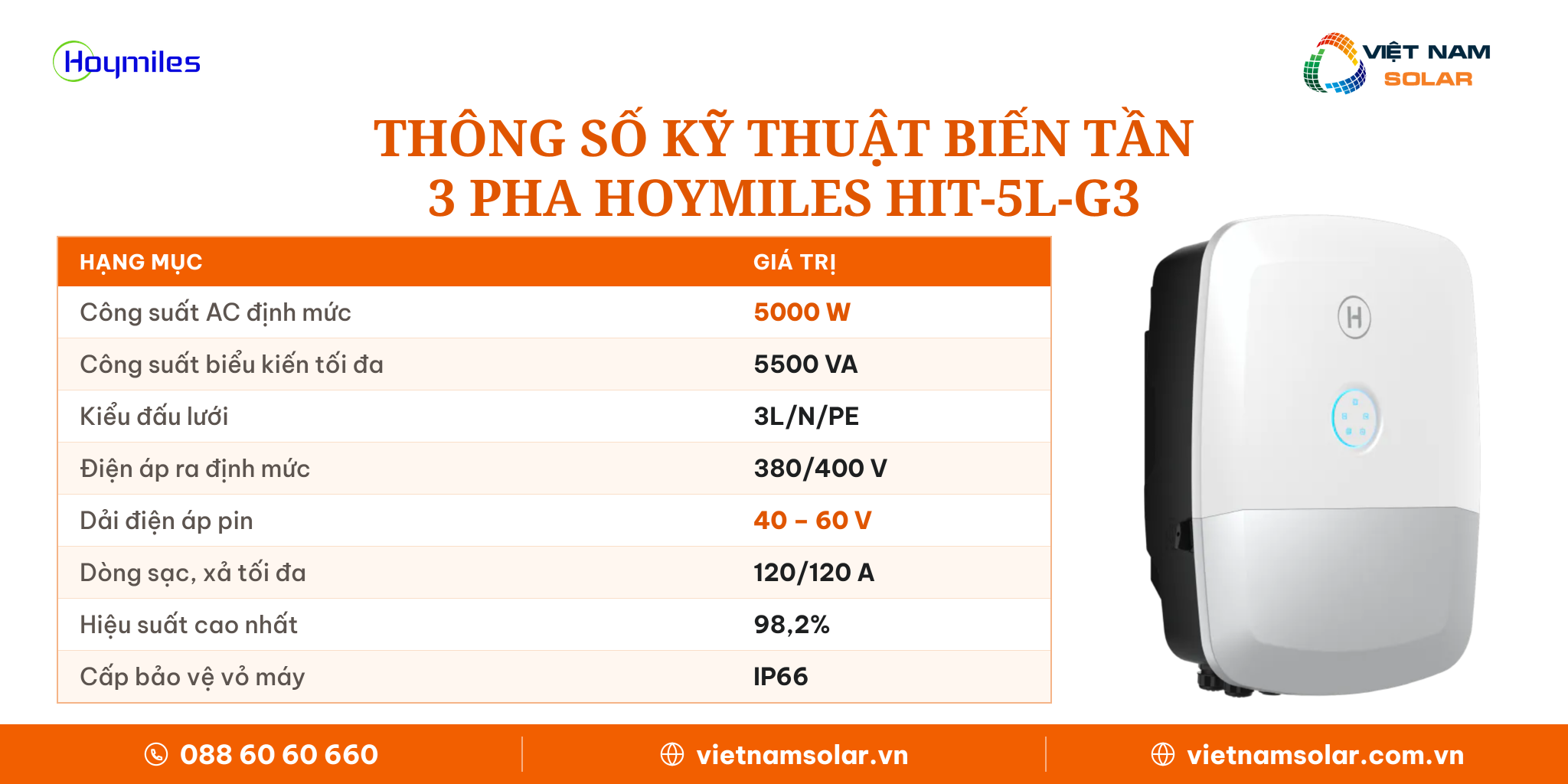

2. Thông số kỹ thuật inverter hybrid Hoymiles HIT-5L-G3 5kW Thông số

Bảng số liệu HIT-5L-G3 giữ đúng khung công bố của hãng cho bậc 5 kW. [2] Phía pin làm việc trong dải 40 đến 60 V với dòng sạc xả tối đa 120 A và giao tiếp CAN. [2] Phía PV có hai bộ dò MPPT dải 150 đến 900 V, dòng vào 20 A và chịu ngắn mạch 30 A mỗi đường. [2]

Ngõ nối lưới phát 5000 W với trần biểu kiến 5500 VA, dòng định mức 7,6 A và tối đa 8,3 A. [2] Ngõ dự phòng giữ 5000 W liên tục, chịu 10000 VA trong 10 giây và chuyển nguồn 0 ms. [2] Hiệu suất tối đa đạt 98,2%, trọng số châu Âu 97,6% và xả pin ra AC 95,7%. [2] Máy mua qua Việt Nam Solar áp dụng chế độ bảo hành 5 năm. [4]

⚡
Thông số kỹ thuật Hoymiles HIT-5L-G3
Hoymiles HIT-5L-G3 · Biến tần hybrid ba pha 5 kW
Công suất AC
5kW[2]
(Ba pha)
Loại
Hybrid[2]
(Có cổng pin lưu trữ)
Hiệu suất
98.2%[2]
(Châu Âu 97.6%)
IP
IP66[2]
(Chống bụi, chống nước)
Thông tin sản phẩm / Product Information
Model code / Mã sản phẩmHIT-5L-G3[2]
Thương hiệuHoymiles[2]
Inverter Type / Loại inverterHybrid[2]
Phase / Số phaThree Phase | Low Voltage[2]
Battery / Pin lưu trữ
Battery type / Loại pinLi-ion / Ắc quy chì-axit[2]
Battery voltage range / Dải điện áp pin40 - 60 V[2]
Max. charge / discharge current / Dòng sạc / xả tối đa120/120 A[2]
Charging strategy for Li-ion battery / Chiến lược sạc pin Li-ionTự thích ứng theo BMS[2]
Charging curve / Đường cong sạc3 giai đoạn / Cân bằng[2]
External temperature sensor / Cảm biến nhiệt độ ngoàiTùy chọn[2]
Communication / Giao tiếpCAN[2]
PV Input / Đầu vào PV
Recommended max. PV power / Công suất PV khuyến nghị tối đa10000 W[2]
Max. input voltage / Điện áp đầu vào tối đa1000 V[2]
Rated voltage / Điện áp định mức720 V[2]
Start-up voltage / Điện áp khởi động150 V[2]
MPPT voltage range / Dải điện áp MPPT150 - 900 V[2]
Max. input current / Dòng đầu vào tối đa20/20 A[2]
Max. short circuit current / Dòng ngắn mạch tối đa30/30 A[2]
MPPT number / Max. input strings number / Số MPPT / Số string tối đa2 / 2[2]
AC Input and Output (On-grid) / Đầu vào & đầu ra AC hòa lưới
Rated output power / Công suất đầu ra định mức5000 W[2]
Max. output apparent power / Công suất biểu kiến đầu ra tối đa5500 VA[2]
Max. continuous AC bypass current / Dòng AC bypass liên tục tối đa50 A[2]
Grid form / Dạng lưới3L/N/PE[2]
Rated AC output voltage / Range / Điện áp đầu ra AC định mức / Dải380/400, 266 - 480 V[2]
Rated grid frequency / Tần số lưới định mức50 / 60 Hz[2]
Rated output current / Dòng đầu ra định mức7.6 A[2]
Max. output current / Dòng đầu ra tối đa8.3 A[2]
Power factor / Hệ số công suất>0.99 (0.8 sớm pha ... 0.8 trễ pha)[2]
THDi (@rated output) / Méo hài dòng điện ở công suất định mức< 3%[2]
AC Output (Back-up) / Đầu ra AC dự phòng
Rated output power / Công suất đầu ra định mức5000 W[2]
Max. output apparent power / Công suất biểu kiến đầu ra tối đa10000 VA, trong 10 giây[2]
Back-up switch time / Thời gian chuyển mạch dự phòng< 0 ms[2]
Grid form / Dạng lưới3L/N/PE[2]
Rated output voltage / Điện áp đầu ra định mức380 / 400 V[2]
Rated output frequency / Tần số đầu ra định mức50 / 60 Hz[2]
Max. continuous output current / Dòng đầu ra liên tục tối đa7.6 A[2]
THDv (@linear load) / Méo hài điện áp với tải tuyến tính< 3%[2]
Efficiency / Hiệu suất
MPPT efficiency / Hiệu suất MPPT99.9%[2]
Max. efficiency / Hiệu suất tối đa98.2%[2]
EU efficiency / Hiệu suất EU97.6%[2]
Max. battery discharge to AC efficiency / Hiệu suất xả pin ra AC tối đa95.7%[2]
Protection / Bảo vệ
Anti-islanding protection / Bảo vệ chống đảo lướiTích hợp[2]
PV string input reverse polarity protection / Bảo vệ ngược cực đầu vào PVTích hợp[2]
Insulation resistor detection / Phát hiện điện trở cách điệnTích hợp[2]
Residual current monitoring unit / Bộ giám sát dòng ròTích hợp[2]
AC overcurrent protection / Bảo vệ quá dòng ACTích hợp[2]
AC short circuit protection / Bảo vệ ngắn mạch ACTích hợp[2]
AC overvoltage and undervoltage protection / Bảo vệ quá áp và thấp áp ACTích hợp[2]
AFCITùy chọn[2]
Surge protection / Bảo vệ chống sét lan truyềnDC Type II / AC Type II[2]
General / Dữ liệu chung
Dimensions (W × H × D) / Kích thước rộng × cao × sâu539 × 696 × 232 mm[2]
Weight / Trọng lượng41 kg[2]
Mounting / Cách lắp đặtTreo tường[2]
Operating temperature / Nhiệt độ hoạt động-25 ~ +65°C (trên 45°C giảm tải)[2]
Relative humidity / Độ ẩm tương đối0 - 95%, không ngưng tụ[2]
Cooling / Phương thức làm mátĐối lưu tự nhiên[2]
Topology (Solar / Battery) / Cấu trúc cách lyKhông biến áp / Cách ly cao tần[2]
Altitude / Độ cao hoạt động≤ 4000 m (trên 2000 m giảm tải)[2]
Protection degree / Cấp bảo vệIP66[2]
User interface / Giao diện người dùngLED & App[2]
Digital input / output / Ngõ vào / ra sốDRM, 2 × DI, 2 × DO[2]
Communication / Truyền thôngRS485, Wi-Fi / Ethernet / 4G (tùy chọn)[2]
Certifications and Standards / Chứng nhận & tiêu chuẩn
Grid connection standard / Tiêu chuẩn kết nối lướiEN 50549, PN-EN 50549, TOR Erzeuger Type A, VDE 4105, NF EN 0549, RD 647, UNE 217001 217002, SR EN 50549, G98, G99, RETIE, BIS, IEC 61727, IEC 62116, IEC 61683, IEC 60068, AS/NZS 4777.2:2020[2]
Safety / EMC standard / Tiêu chuẩn an toàn / EMCIEC 62109-1/-2, EN 61000-6-1/-2/-3/-4[2]
Giá trị bảng là mức trầnSố công bố mô tả giới hạn tối đa của máy. [2] Thiết kế hệ dựa trên mức làm việc liên tục. [7]
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

3. Các tính năng an toàn trên inverter Hoymiles HIT-5L-G3 An toàn

Chuỗi an toàn của HIT-5L-G3 vận hành theo trình tự kiểm tra trước, giám sát trong và ngắt đúng lúc. [2] Trước khi phát, máy đo điện trở cách điện và từ chối chuỗi PV đấu ngược cực. [2] Trong khi chạy, bộ giám sát dòng rò cùng bảo vệ quá dòng, ngắn mạch, quá áp và thấp áp làm việc liên tục. [2]

Khi lưới gặp sự cố, chức năng chống phát điện cô lập tách máy để bảo vệ người thao tác trên đường dây. [2] Chống sét lan truyền Type II đặt ở cả hai ngõ DC và AC, kèm tùy chọn AFCI phát hiện hồ quang. [2] Bộ chuẩn IEC 62109-1, IEC 62109-2 và EN 61000-6-1 tới 6-4 xác nhận thiết kế an toàn. [2] Hãng lưu ý chờ tối thiểu 5 phút sau khi tắt máy rồi mới mở nắp thao tác. [3]

Kiểm trước khi phát

Hai phép thử tự động

Điện trở cách điện được đo mỗi lần khởi động. [2] Chuỗi PV đấu ngược cực bị từ chối ngay. [2] Hai phép thử chạy tự động không cần thao tác. [2] Lỗi đấu nối nhờ vậy dừng từ ngõ vào. [2]

Giám sát khi chạy

Dòng rò và các ngưỡng điện

Bộ giám sát dòng rò hoạt động liên tục. [2] Quá dòng và ngắn mạch AC có mạch cắt riêng. [2] Quá áp và thấp áp theo dõi trên cả ba pha. [2] Sự cố được ngắt trước khi lan rộng. [2]

Ngắt đúng lúc

Chống phát điện cô lập

Lưới mất là máy ngừng đẩy điện ra ngoài. [2] Người sửa lưới tránh được nguồn điện ngược. [2] Nhánh dự phòng trong nhà vẫn hoạt động. [2] Chức năng thuộc nhóm tích hợp sẵn. [2]

Sét và hồ quang

Type II kèm AFCI tùy chọn

Chống sét lan truyền Type II ở cả DC lẫn AC. [2] AFCI phát hiện hồ quang là trang bị tùy chọn. [2] Xung quá áp bị chặn trước khi vào mạch chính. [2] Vùng giông sét nên bổ sung cắt sét tủ điện. [7]

Khung chuẩn

IEC, EN và chuẩn lưới các nước

An toàn thiết bị theo IEC 62109-1 và 62109-2. [2] Tương thích điện từ theo EN 61000-6-1 tới 6-4. [2] Chuẩn lưới gồm EN 50549, VDE 4105, G98, G99. [2] Danh mục rộng giúp hồ sơ đấu nối thuận lợi. [1]

Kỷ luật thao tác

Quy tắc hãng đặt ra

Chỉ kỹ thuật viên được đào tạo mới thi công. [3] Tắt máy xong chờ tối thiểu 5 phút mới mở nắp. [3] Bề mặt máy khi chạy vượt được 60°C. [3] Đồ bảo hộ và dụng cụ cách điện là bắt buộc. [3]

Tủ điện ngoài không thể thiếuBảo vệ tích hợp phối hợp thiết bị đóng cắt ba pha. [7] Tiếp địa toàn hệ theo tiêu chuẩn hiện hành. [7]
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

4. Cấu tạo của inverter hybrid Hoymiles HIT-5L-G3 Cấu tạo

Phần cứng HIT-5L-G3 tổ chức gọn trong thân 539 x 696 x 232 mm nặng 41 kg. [2] Tầng chuyển đổi dùng mạch không biến áp phía PV và cách ly tần số cao phía pin. [2] Bậc 5 kW làm mát bằng đối lưu tự nhiên nên vận hành không tiếng quạt. [2]

Mặt đấu nối chia sáu khu: cầu dao DC, chuỗi PV, pin, thanh tiếp địa, ba ngả AC và hai cụm cổng tín hiệu. [3] Ba ngả AC gồm GRID nối lưới, EPS cấp tải dự phòng và GEN đón máy phát. [3] Cụm tín hiệu mở rộng có kênh cho bộ sạc xe điện, bơm nhiệt chuẩn SG Ready và vận hành nhà máy điện ảo. [3] Trạng thái đọc qua năm đèn LED cùng ứng dụng trên nền tảng S-Miles Cloud. [2][3]

Khối chuyển đổi

Không biến áp và cách ly cao tần

Phía PV dùng mạch không biến áp. [2] Phía pin cách ly bằng tần số cao. [2] Hiệu suất tối đa nhờ vậy đạt 98,2%. [2] Trọng số châu Âu giữ mức 97,6%. [2]

Khối MPPT đôi

Hai chuỗi cho bậc khởi điểm

Bậc 5 kW trang bị hai bộ dò MPPT. [2] Dòng vào 20 A, chịu ngắn mạch 30 A mỗi đường. [2] Dải dò trải rộng từ 150 đến 900 V. [2] Hiệu suất dò đạt mức 99,9%. [2]

Khối làm mát

Đối lưu tự nhiên yên tĩnh

Bậc 5 kW tản nhiệt bằng đối lưu tự nhiên. [2] Không quạt nghĩa là không tiếng ồn cơ khí. [2] Khoảng thoáng quanh máy vẫn phải bảo đảm. [3] Dải nhiệt làm việc từ -25 đến 65°C. [2]

Khối đấu nối

Sáu khu chức năng tách bạch

Cầu dao DC gắn ngay trên thân. [3] Khu PV, khu pin và thanh tiếp địa nằm riêng. [3] Ba ngả AC gồm GRID, EPS và GEN. [3] Hai cụm COM1, COM2 phục vụ tín hiệu. [3]

Khối mở rộng

Sẵn cổng cho thiết bị tương lai

Kênh 485 riêng điều khiển bộ sạc xe điện. [3] Ngõ HP điều khiển bơm nhiệt chuẩn SG Ready. [3] Kênh 485 thứ hai phục vụ nhà máy điện ảo. [3] Nút dừng khẩn EPO đấu qua cụm COM2. [3]

Khối hiển thị

Năm đèn LED và ứng dụng

Năm đèn LED báo trạng thái tại chỗ. [3] Ứng dụng đồng bộ nền tảng S-Miles Cloud. [2] RS485 là kênh truyền tiêu chuẩn. [2] Wi-Fi, Ethernet, 4G bổ sung theo nhu cầu. [2]

Sơ đồ chi tiết trong tài liệuBản vẽ cổng đấu nối nằm trong hướng dẫn REV1.2. [3] Đọc kỹ trước khi chuẩn bị vật tư. [3]

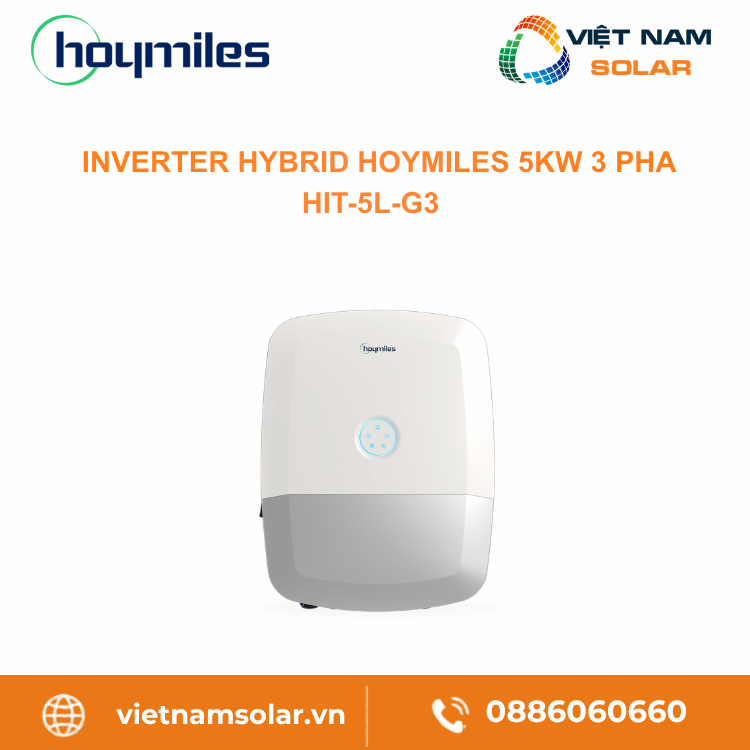

Cấu tạo HIT-5L-G3 inverter hybrid Hoymiles 5kW 3 pha áp thấp
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

5. Tài liệu kỹ thuật inverter Hoymiles HIT-5L-G3 Tài liệu

Kho tư liệu của HIT-5L-G3 phủ trọn nhu cầu từ tra số liệu tới thi công. [2][3] Hai tệp tải trực tiếp gồm datasheet dải HIT Global REV1.7 và bộ hướng dẫn sử dụng kèm hướng dẫn lắp nhanh REV1.2. [2][3] Tệp chứng nhận sản phẩm đang chờ phát hành nên tạm gắn nhãn Đang cập nhật. [1]

Bốn trang tra cứu trực tuyến gồm xử lý lỗi, chính sách bảo hành, chứng nhận nhà phân phối và số seri. [8] Bản hướng dẫn 87 trang mô tả từ nguyên lý, chế độ vận hành tới bảo trì. [3] Bản lắp nhanh 20 trang gom khoảng trống, tiết diện dây và trình tự đóng điện. [3] Anh chị cần bản mềm gửi qua email thì báo hotline 088.60.60.660. [7]

📋
TÀI LIỆU KỸ THUẬT HIT-5L-G3
Xem 8 tài liệu chính hãng dành cho mã sản phẩm HIT-5L-G3.
⚙ Thông số kỹ thuật ▼ 3 tài liệu
PDF Datasheet, Thông số kỹ thuật HIT-5L-G3 Tải xuống
PDF Manual / Quick, Hướng dẫn cài đặt nhanh HIT-5L-G3 Tải xuống
PDF Certifications, Chứng nhận sản phẩm HIT-5L-G3Đang cập nhật
✓ Chứng nhận và bảo hành ▼ 5 tài liệu
WEB Troubleshooting Guide, Tài liệu xử lý lỗi Hoymiles Truy cập
WEB Warranty, Chính sách bảo hành Hoymiles Truy cập
WEB Chứng nhận nhà phân phối Hoymiles Truy cập
WEB Tra cứu số Seri chính hãng Hoymiles Truy cập
WEB Về thương hiệu HoymilesĐang cập nhật
Tài liệu dùng chung cả dảiDatasheet và bộ hướng dẫn phủ đủ tám bậc HIT. [2][3] Anh chị tra đúng cột HIT-5L-G3 khi đọc. [2]
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

6. Lắp đặt inverter hybrid Hoymiles HIT-5L-G3 đúng chuẩn Lắp đặt

Sự chuẩn bị trước ngày thi công quyết định phần lớn chất lượng hệ HIT-5L-G3. [7] Vị trí treo cần mảng tường chịu được 41 kg, thoáng khí và chừa 500 mm quanh máy cùng 1000 mm bên dưới. [2][3] Môi trường phải nằm trong dải -25 đến 65°C, độ ẩm tới 95% và cao độ dưới 4000 m. [2]

Vật tư chuẩn bị theo hướng dẫn: dây pin 25 đến 50 mm2, dây AC và PV 2,5 đến 4 mm2, dây bypass 10 mm2. [3] Dụng cụ gồm khoan búa mũi 10 mm, cờ lê lực và bộ bấm đầu cực theo danh mục hãng liệt kê. [3] Bốn vít nở, giá treo, vòng từ và cảm biến nhiệt độ pin đều có sẵn trong thùng hàng. [3] Ngày đóng điện đi theo trình tự pin trước, aptomat AC sau, cuối cùng mới xoay cầu dao DC sang ON. [3]

Chọn vị trí

Tường chắc và không gian thoáng

Mảng tường phải đỡ được khối máy 41 kg. [2] Chừa 500 mm quanh máy và 1000 mm bên dưới. [3] Tránh nơi ngập nước dù vỏ đạt IP66. [2] Chỗ mát giúp máy không giảm tải sau 45°C. [2]

Soạn vật tư

Dây dẫn theo bảng của hãng

Dây pin bậc 5 kW dùng 25 đến 50 mm2. [3] Dây AC ba ngả dùng 2,5 đến 4 mm2. [3] Đường bypass nâng lên 10 mm2. [3] Dây tín hiệu chọn 0,5 đến 0,8 mm2. [3]

Soạn dụng cụ

Danh mục hãng liệt kê sẵn

Khoan búa mũi 10 mm cho lỗ vít nở. [3] Cờ lê lực phục vụ các mối siết chuẩn. [3] Kìm bấm đầu cực và kìm mạng đi kèm danh mục. [3] Kính, găng và giày bảo hộ là bắt buộc. [3]

Treo máy

Giá đỡ bắt bốn vít nở

Khoan bốn lỗ theo ni giá treo. [3] Bu lông giá siết lực 2,5 đến 3 N.m. [3] Máy hạ xuống giá và khóa bằng vít M5. [3] Nắp hộp đấu dây siết lực 1,8 N.m. [3]

Kéo dây

Thứ tự tiếp địa trước tiên

Dây tiếp địa 2,5 đến 4 mm2 vào thanh nối đất. [3] Dây pin bóc vỏ 30 mm, siết cực 35 N.m. [3] Dây AC bóc vỏ 18 mm, siết vít M6 lực 2,9 N.m. [3] Dây pin và dây AC quấn qua vòng từ một vòng. [3]

Đóng điện

Bốn bước theo trình tự hãng

Bật công tắc pin và aptomat DC của pin. [3] Đóng aptomat AC giữa máy và lưới. [3] Xoay cầu dao DC sang ON khi có chuỗi PV. [3] Soát đèn LED rồi cấu hình qua ứng dụng. [3]

Không tự thi côngHạng mục điện ba pha yêu cầu chuyên môn được đào tạo. [3] Đơn vị đủ chứng chỉ hành nghề mới được đấu nối. [7]
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

7. Vận hành inverter Hoymiles HIT-5L-G3 hằng ngày Vận hành

HIT-5L-G3 phân bổ điện theo nguyên tắc tải dùng trước, pin trữ sau, lưới đứng cuối. [1] Ban ngày, hai chuỗi PV được dò điểm phát tối ưu ở hiệu suất 99,9% để nuôi tải ba pha. [2] Điện dư chuyển vào pin với dòng tới 120 A, phần còn lại phát lên lưới trong trần 5500 VA. [2]

Buổi tối, pin trả điện cho tải theo lịch của chế độ kinh tế hoặc theo khung giờ đã cài. [1] Chế độ cắt đỉnh chặn công suất mua từ lưới theo ngưỡng đặt được tới 60000 W. [3] Khi lưới mất, nhánh dự phòng ba pha nhận tải trong 0 ms với dòng liên tục 7,6 A. [2] Mọi phiên sạc xả đều lưu trên ứng dụng để anh chị đối chiếu với hóa đơn điện. [3]

Tải dùng trước

Ưu tiên số một của dòng điện

Điện mặt trời cấp thẳng cho tải ba pha. [1] Chuỗi PV khởi động từ mốc 150 V. [2] Hiệu suất dò giữ mức 99,9%. [2] Từng pha nhận điện theo nhu cầu thật. [2]

Pin trữ sau

Điện dư không lãng phí

Dòng nạp pin đạt tới 120 A. [2] BMS điều phối qua kênh CAN. [2] Pin đầy thì điện dư phát lên lưới. [1] Trần phát lưới là 5500 VA. [2]

Lưới đứng cuối

Chỉ mua khi thật sự thiếu

Chế độ tự dùng giảm dần điện mua. [1] Cắt đỉnh chặn công suất mua theo ngưỡng cài. [3] Ngưỡng đặt được trong dải 0 đến 60000 W. [3] Bộ đo đếm ghi nhận từng chiều điện. [3]

Kịch bản tối

Pin trả điện theo lịch

Chế độ kinh tế xả pin vào giờ giá cao. [1] Tám lịch 24 giờ hoạt động tự động. [2] Lưới chỉ bù phần pin không gánh hết. [1] Lịch chỉnh lại nhanh trên ứng dụng. [3]

Kịch bản mất lưới

Dự phòng nhận tải tức thời

Chuyển nguồn 0 ms giữ tải liền mạch. [2] Nhánh giữ 5000 W với dòng 7,6 A. [2] Đỉnh 10000 VA đỡ 10 giây khởi động. [2] Điện áp ra ổn định 380/400 V. [2]

Sổ nhật ký số

Dữ liệu vận hành đầy đủ

Ứng dụng lưu sản lượng và phiên sạc xả. [3] Nền tảng S-Miles Cloud xem được từ xa. [2] Kênh truyền chọn RS485, Wi-Fi, Ethernet, 4G. [2] Số liệu là căn cứ khi cần hỗ trợ. [8]

Cấu hình nằm trên ứng dụngChế độ và lịch sạc xả chỉnh qua ứng dụng. [3] Tài khoản trao cho chủ nhà lúc bàn giao. [7]

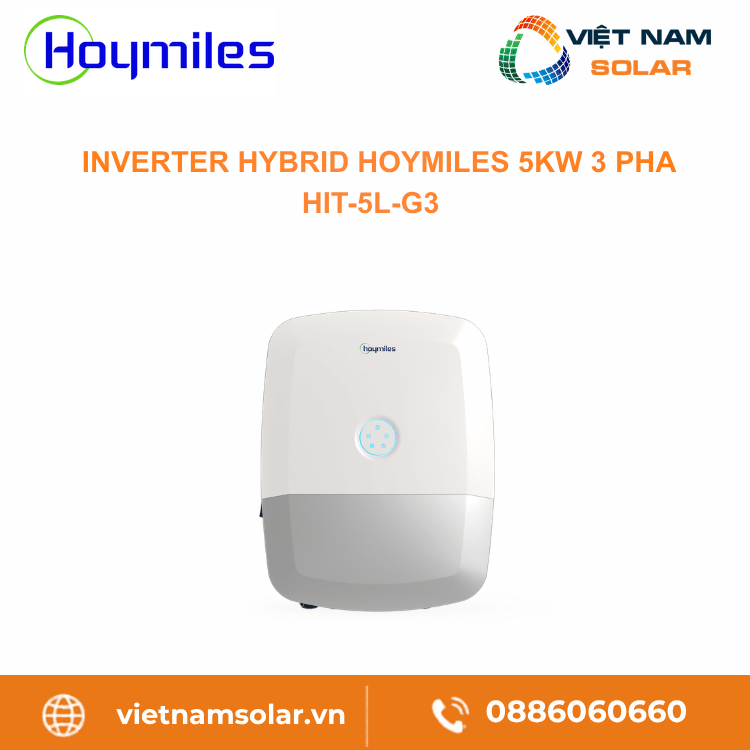

Vận hành HIT-5L-G3 inverter hybrid Hoymiles 5kW 3 pha áp thấp
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

8. Xử lý lỗi thường gặp trên inverter hybrid Hoymiles HIT-5L-G3 Xử lý lỗi

Bộ đèn LED năm vị trí của HIT-5L-G3 gồm State, PV, AC, Meter và Battery. [3] Đèn State xanh liền xác nhận hệ chạy chuẩn, chuyển đỏ liền khi hệ gặp sự cố. [3] Đèn PV tắt nghĩa là chuỗi chưa đạt công suất, cần soát điện áp so với mốc khởi động 150 V. [2][3]

Đèn AC phân biệt ba tình huống: xanh liền nối lưới, xanh nhấp nháy chạy ngoài lưới, đỏ liền lỗi lưới. [3] Đèn Battery nhấp nháy xanh lúc sạc, sáng xanh lúc xả, đỏ liền khi pin lỗi và tắt khi mất kết nối BMS. [3] Đèn Meter đỏ liền cho biết kênh đo đếm mất giao tiếp, cần rà dây tín hiệu và ba kẹp dòng. [3] Năm đèn cùng nháy xanh chỉ là máy đang nâng cấp, còn sự cố thật thì gửi thông tin về kênh xử lý lỗi. [3][8]

State đỏ

Hệ đang gặp sự cố

Xanh liền là trạng thái chuẩn. [3] Đỏ liền yêu cầu kiểm tra hệ. [3] Tắt hẳn nghĩa là máy chưa có nguồn. [3] Soát nguồn cấp trước khi báo lỗi. [8]

PV tắt

Chuỗi chưa đủ điều kiện phát

Xanh liền xác nhận chuỗi phát tốt. [3] Tắt là chưa có công suất PV. [3] Đo điện áp chuỗi so với mốc 150 V. [2] Soát vị trí cầu dao DC đã ON chưa. [3]

AC nhấp nháy

Máy đang chạy ngoài lưới

Xanh liền là chế độ nối lưới. [3] Xanh nhấp nháy là chạy ngoài lưới. [3] Đỏ liền báo lỗi phía lưới điện. [3] Dải áp hợp lệ từ 266 đến 480 V. [2]

Meter đỏ

Mất giao tiếp đo đếm

Xanh liền là kênh đo đếm hoạt động. [3] Đỏ liền báo mất giao tiếp. [3] Rà dây tín hiệu và ba kẹp dòng. [3] Tắt nghĩa là chưa đấu kênh đo đếm. [3]

Battery bốn trạng thái

Đọc pin qua một đèn

Xanh liền là pin đang xả. [3] Xanh nhấp nháy là pin đang sạc. [3] Đỏ liền cảnh báo pin lỗi. [3] Tắt là mất kết nối BMS qua CAN. [3]

Khi vượt khả năng tự xử

Chuyển hồ sơ cho kỹ thuật

Năm đèn cùng nháy xanh là đang nâng cấp. [3] Ghi model, số seri và trạng thái đèn. [8] Gửi kênh xử lý lỗi hoặc hotline. [8] Tuyệt đối không tự mở vỏ máy. [3]

Đèn báo là chẩn đoán sơ bộNhiều trạng thái đỏ do lưới hoặc kết nối. [3] Loại trừ nguyên nhân ngoài trước khi nghi phần cứng. [8]
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

9. Bảo hành 5 năm inverter Hoymiles HIT-5L-G3 Bảo hành

Cam kết bảo hành của HIT-5L-G3 gói trong ba nội dung chính. [4] Nội dung thứ nhất là thời hạn 5 năm áp dụng khi mua qua Việt Nam Solar, ghi rõ trên chứng từ lô hàng. [4] Nội dung thứ hai là điều kiện lắp đặt và vận hành theo đúng tài liệu hãng. [3][4]

Nội dung thứ ba là hồ sơ gồm hóa đơn, phiếu xuất kho, biên bản nghiệm thu và số seri khớp trang xác thực. [4][5] Hành vi tự can thiệp phần cứng hoặc dùng ngoài dải công bố làm mất hiệu lực cam kết. [4] Trong suốt thời hạn, Việt Nam Solar là đầu mối tiếp nhận và phối hợp hãng xử lý. [7] Sau thời hạn, kênh kỹ thuật cùng trang xử lý lỗi vẫn tiếp tục hỗ trợ. [8]

Cam kết thời hạn

5 năm tính từ chứng từ

Thời hạn 5 năm qua Việt Nam Solar. [4] Ngày tính theo chứng từ lô hàng. [4] Báo giá và phiếu bảo hành ghi thống nhất. [4] Chính sách công bố công khai. [4]

Cam kết chính hãng

Seri xác thực từng máy

Số seri in trên thân thiết bị. [5] Trang tra cứu xác nhận tức thì. [5] Khớp seri với hóa đơn khi nhận hàng. [5] Máy ngoài kênh không tra được mã. [6]

Hồ sơ bốn món

Căn cứ xét duyệt quyền lợi

Hóa đơn mua hàng bản gốc. [4] Phiếu xuất kho theo lô. [4] Biên bản nghiệm thu và ảnh hoàn công. [4] Đủ bộ giúp xử lý nhanh gọn. [4]

Giới hạn phạm vi

Trường hợp bị từ chối

Tự can thiệp phần cứng mất quyền lợi. [4] Dùng ngoài dải công bố không được nhận. [2][4] Thiên tai xét theo điều khoản riêng. [4] Lắp sai hướng dẫn ảnh hưởng kết quả. [3][4]

Kênh tiếp nhận

Một đầu mối xuyên suốt

Yêu cầu gửi về Việt Nam Solar. [7] Đơn vị phối hợp hãng xử lý. [7] Tiến độ báo qua kênh đăng ký. [7] Điều khoản gốc trên trang bảo hành. [4]

Giai đoạn sau 5 năm

Không bỏ rơi thiết bị

Hotline vẫn nhận câu hỏi kỹ thuật. [7] Trang xử lý lỗi mở trọn vòng đời. [8] Chi phí sửa ngoài hạn báo trước. [7] Phương án thay thế tư vấn theo tình trạng. [7]

Chứng từ giữ ngay từ đầuHồ sơ gốc quyết định tốc độ xét duyệt. [4] Số seri khớp hóa đơn là điểm kiểm đầu tiên. [5]
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

10. Mua inverter hybrid Hoymiles HIT-5L-G3 tại Việt Nam Solar Việt Nam Solar

Quy trình mua HIT-5L-G3 tại Việt Nam Solar đi qua bốn bước rõ ràng. [7] Bước một, anh chị đối chiếu chứng nhận nhà phân phối Hoymiles công bố công khai. [6] Bước hai, kỹ sư khảo sát tải ba pha, mái và vị trí lắp rồi lập cấu hình chuỗi PV cùng pin 120 A tương thích. [7][2]

Bước ba, báo giá tách rõ từng hạng mục để anh chị so sánh và chốt phương án. [7] Bước bốn, đội thi công chứng chỉ hành nghề lắp đặt, nghiệm thu và bàn giao kèm văn bản bảo hành 5 năm. [7][4] Mỗi máy xuất kho có số seri tra cứu được trên trang xác thực chính hãng. [5] Ba chi nhánh TP.HCM, Cần Thơ và Khánh Hòa hỗ trợ giao hàng và kỹ thuật theo khu vực. [7]

Bước khảo sát

Đo trước khi báo giá

Kỹ sư đo tải ba pha và hiện trạng mái. [7] Cấu hình lập theo dải thông số máy. [2] Cân pha dựa trên giới hạn 50% mỗi pha. [2] Lịch hẹn đặt qua 088.60.60.660. [7]

Bước đối chiếu

Giấy tờ chính hãng công khai

Chứng nhận nhà phân phối Hoymiles đăng công khai. [6] Hồ sơ pháp lý doanh nghiệp đầy đủ. [7] Nguồn hàng có giấy tờ theo lô. [6] Anh chị kiểm tra trước khi ký. [6]

Bước lắp đặt

Đội chứng chỉ hành nghề

Thi công theo hướng dẫn lắp nhanh REV1.2. [3] Vật tư đúng bảng tiết diện của hãng. [3] Chạy thử cắt lưới với tải thật. [7] Nghiệm thu kèm hồ sơ kỹ thuật. [7]

Bước bàn giao

Đủ giấy tờ và tài khoản

Văn bản bảo hành 5 năm trong bộ hồ sơ. [4] Tài khoản S-Miles Cloud trao chủ nhà. [2][7] Hướng dẫn vận hành trực tiếp tại chỗ. [7] Số seri lưu vào hồ sơ bảo hành. [5]

Mạng lưới ba miền

Ba chi nhánh phục vụ

TP.HCM, Cần Thơ và Khánh Hòa chia vùng. [7] Kho sẵn hàng giao nhanh. [7] Kỹ thuật khu vực xử lý tại chỗ. [7] Địa chỉ trên trang danh sách cửa hàng. [7]

Hậu mãi dài hạn

Kênh hỗ trợ luôn mở

Hotline 088.60.60.660 giờ hành chính. [7] Trang xử lý lỗi hoạt động liên tục. [8] Email [email protected] nhận ngoài giờ. [7] Bảo trì định kỳ theo lịch hẹn. [7]

Địa chỉ và chi nhánh Việt Nam SolarCông ty TNHH Việt Nam Solar hỗ trợ tư vấn, lắp đặt và bảo hành biến tần hybrid Hoymiles HIT-5L-G3 trên toàn quốc

Trụ sở chính TP.HCM

Trụ sở chính đặt tại 188 ĐHT41, Phường Đông Hưng Thuận, Quận 12, TP.HCM. [7] Kho hàng khu vực nằm tại 2939 Quốc lộ 1A, Phường Tân Thới Nhất, TP.HCM. [7] Hotline khu vực phía Nam là 088.60.60.660. [7]

Chi nhánh Miền Tây

Showroom Miền Tây đặt tại 41D Mậu Thân, Phường Cái Khế, TP. Cần Thơ. [7] Tổng kho khu vực nằm tại Trạng Thọ A, Phường Trung Nhứt, TP. Cần Thơ. [7] Hotline khu vực Miền Tây là 094.42.44.424. [7]

Chi nhánh Khánh Hòa

Kho và showroom Khánh Hòa đặt tại Thôn Đông Dinh, Xã Diên Khánh, tỉnh Khánh Hòa. [7] Chi nhánh phục vụ khách hàng khu vực Nam Trung Bộ. [7] Hotline khu vực Khánh Hòa là 081.60.60.660. [7]

Khảo sát là bước bắt buộcHệ ba pha cần đo tải từng pha thực tế. [7] Đặt lịch kỹ sư qua 088.60.60.660. [7]
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

11. Đánh giá inverter Hoymiles HIT-5L-G3 5kW 3 pha Đánh giá

HIT-5L-G3 hợp nhất với công trình có sẵn lưới ba pha nhưng tổng tải còn ở mức vừa. [1][2] Nhà phố dùng điện ba pha, văn phòng nhỏ hoặc hệ khởi điểm chuẩn bị nâng cấp dần đều nằm trong nhóm này. [1] Máy cho các thiết bị ba pha chạy đúng chuẩn ngay cả khi tải phân bổ lệch giữa các pha. [2]

So trong dải, bậc 5 kW dùng chung thân máy 41 kg và đầy đủ tính năng với các bậc trên. [2] Điểm cần cân nhắc là dòng phát 8,3 A và tổng tải tương lai, vì các bậc tới 20 kW cho dư địa lớn hơn. [2] Bù lại, đường nâng cấp bằng ghép song song tối đa 10 máy luôn mở sẵn. [2] Bảng tải thật do kỹ sư đo tại công trình là căn cứ chốt bậc chính xác. [7]

Nhà phố ba pha

Nhóm dùng phù hợp nhất

Tải sinh hoạt ba pha ở mức vừa phải. [1] Công suất 5000 W phủ nhu cầu nền. [2] Dự phòng 0 ms giữ sinh hoạt liền mạch. [2] Chi phí vào hệ thấp nhất dải HIT. [7]

Văn phòng nhỏ

Điện ổn định cho công việc

Thiết bị làm việc nhạy điện được che chắn. [1] Độ méo THDv dưới 3% với tải tuyến tính. [2] Bộ đo đếm theo dõi chi phí điện. [3] Cắt đỉnh giữ hóa đơn trong tầm kiểm soát. [1][3]

Hệ chuẩn bị mở rộng

Khởi điểm có lộ trình

Ghép song song tối đa 10 biến tần. [2] Nâng cấp không phải thay thiết bị cũ. [1] Cấu hình ghép do kỹ thuật viên đảm nhận. [7] Kế hoạch dài hạn nên vẽ từ đầu. [7]

So với bậc trên

Chênh lệch nằm ở đầu ra

Thân máy và tính năng giống các bậc lớn. [2] Khác biệt chính là công suất và dòng pin. [2] Bậc 5 kW dùng hai bộ dò thay vì bốn. [2] Giá thành theo bậc là lợi thế khởi điểm. [7]

Giới hạn cần biết

Đọc kỹ trước khi chốt

Dòng phát tối đa dừng ở 8,3 A. [2] Mỗi pha nhận tối đa 2500 W. [2] Trên 45°C và trên 2000 m máy giảm tải. [2] Tải lớn hơn nên nhìn lên các bậc cao. [2]

Căn cứ quyết định

Bảng tải thật của công trình

Ước lượng miệng dễ chọn sai bậc. [7] Kỹ sư đo tải từng pha tại chỗ. [7] Cộng thêm dự phóng tăng trưởng vài năm. [7] Chốt bậc sau khi có số liệu đo. [7]

Chọn bậc nhìn về tương laiTải sẽ tăng theo thiết bị mua thêm. [7] Cân giữa nâng bậc và phương án ghép song song. [2][7]
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

12. Hiểu đúng thông số inverter hybrid Hoymiles HIT-5L-G3 Hiểu đúng

Đặt các con số của HIT-5L-G3 cạnh nhau giúp tránh những phép so sánh sai. [2] Cặp 10000 W và 5000 W: bên là dàn tấm khuyến nghị theo tỷ lệ 200%, bên là công suất máy phát ra. [2] Cặp 5500 VA và 5000 W: trần biểu kiến ngõ nối lưới khác công suất tác dụng định mức. [2]

Con số 10000 VA của nhánh dự phòng chỉ duy trì 10 giây và cần PV cùng pin đủ nguồn. [2] Mỗi pha nhận tối đa 50% công suất định mức, tương đương 2500 W, chứ không nhận trọn 5000 W. [2] Dòng 50 A thuộc đường bypass đi tắt, còn dòng máy phát tối đa chỉ 8,3 A. [2] Hai ngưỡng giảm tải cần nhớ là nhiệt độ trên 45°C và cao độ trên 2000 m. [2]

10000 W của dàn tấm

Không phải công suất phát

Số 10000 W thuộc phía đầu vào PV. [2] Máy phát tối đa 5000 W ra lưới. [2] Tỷ lệ 200% là biên dư thiết kế. [2] So thiết bị phải tách đôi hai số. [1]

5500 VA của ngõ phát

Trần biểu kiến ngắn hạn

Số 5000 W là công suất tác dụng. [2] Số 5500 VA là trần biểu kiến. [2] Hệ số công suất trên 0,99. [2] Thiết kế lấy số định mức làm gốc. [7]

10000 VA mười giây

Đỉnh có điều kiện

Đỉnh dự phòng giữ đúng 10 giây. [2] Cần PV và pin cùng đủ nguồn. [2] Mức chạy liên tục là 5000 W. [2] Tải dự phòng tính theo mức liên tục. [7]

2500 W mỗi pha

Một nửa định mức là trần pha

Phát lệch pha hỗ trợ tới 100%. [2] Trần mỗi pha là 50% định mức. [2] Với bậc 5 kW nghĩa là 2500 W một pha. [2] Tải một pha lớn cần chia lại cho đều. [7]

8,3 A và 50 A

Dòng phát khác dòng bypass

Dòng phát tối đa của máy là 8,3 A. [2] Dòng 50 A thuộc đường lưới đi tắt. [2] Chọn aptomat theo đúng từng vị trí. [7] Nhầm hai số dẫn tới chọn sai cỡ. [7]

98,2% và 95,7%

Hiệu suất phát khác hiệu suất xả

Mốc 98,2% là đỉnh chuyển đổi toàn máy. [2] Mốc 95,7% dành riêng chiều xả pin ra AC. [2] Phần dò MPPT giữ mức 99,9%. [2] So sánh cần thống nhất một thước đo. [1]

Số liệu theo hai tài liệu gốcBài bám datasheet REV1.7 và hướng dẫn REV1.2. [2][3] Điểm chưa rõ hỏi trực tiếp qua hotline. [7]
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

13. Câu hỏi thường gặp về inverter hybrid Hoymiles HIT-5L-G3 Hỏi đáp

Mười giải đáp sau đây gom các băn khoăn phổ biến nhất khi tìm hiểu HIT-5L-G3. [1] Chủ đề trải từ công suất ba pha, dàn tấm, pin cho tới dự phòng và giám sát từ xa. [1] Các con số nền gồm 5000 W nối lưới, 10000 W PV khuyến nghị, 120 A pin và 10000 VA dự phòng đỉnh. [2]

Máy đạt chuẩn IP66 chống bụi, chống nước với hiệu suất tối đa 98,2% và ghép song song 10 biến tần. [2] Mọi câu trả lời trích từ cột HIT-5L-G3 của datasheet REV1.7 và bộ hướng dẫn REV1.2. [2][3] Anh chị còn câu hỏi riêng thì gửi hotline hoặc email để được giải đáp cụ thể. [7]

01Vì mục đích nào nên đưa HIT-5L-G3 vào hệ ba pha nhỏ?
Máy gom nối lưới, sạc pin và dự phòng vào một thiết bị. [2] Công suất 5000 W hợp tải ba pha mức vừa. [2] Đường nâng cấp mở sẵn bằng ghép song song 10 máy. [2]
02Dàn tấm cho HIT-5L-G3 nên ở quy mô nào?
Khuyến nghị tối đa 10000 W theo tỷ lệ 200%. [2] Hai chuỗi chia cho hai bộ dò MPPT. [2] Điện áp chuỗi giữ trong dải 150 đến 900 V. [2]
03Pin nào ghép được với HIT-5L-G3?
Pin lithium hoặc ắc quy chì dải 40 đến 60 V. [2] Dòng sạc xả tối đa 120 A. [2] Pin lithium bắt cấu hình tự động qua BMS chuẩn CAN. [2]
04Mất điện lưới thì hệ phản ứng ra sao?
Nhánh dự phòng nhận tải trong 0 ms. [2] Công suất liên tục 5000 W, đỉnh 10000 VA trong 10 giây. [2] Điện áp ra giữ ổn định 380/400 V. [2]
05Tải lệch pha có ảnh hưởng tới máy không đáng lo chứ?
Máy hỗ trợ phát lệch pha tới 100%. [2] Trần mỗi pha là 50% công suất định mức. [2] Kỹ sư vẫn cân pha khi thiết kế để tối ưu. [7]
06Bộ đo đếm kèm máy làm nhiệm vụ gì?
Đồng hồ thông minh đo chiều mua bán điện. [3] Ba kẹp dòng phủ đủ ba pha. [3] Số liệu phục vụ chế độ cắt đỉnh và thống kê. [3]
07Hiệu suất của HIT-5L-G3 ở mức nào?
Tối đa 98,2%, trọng số châu Âu 97,6%. [2] Phần dò MPPT đạt 99,9%. [2] Chiều xả pin ra AC đạt 95,7%. [2]
08Vị trí lắp đặt cần thỏa những gì?
Treo tường chắc, chừa 500 mm quanh và 1000 mm dưới. [3] Vỏ IP66 cho phép trong nhà lẫn ngoài trời. [2] Trên 45°C hoặc trên 2000 m máy giảm tải. [2]
09Theo dõi hệ từ xa bằng công cụ nào?
Ứng dụng trên nền tảng S-Miles Cloud. [2] Kênh truyền chọn RS485, Wi-Fi, Ethernet hoặc 4G. [2] Tại chỗ đọc nhanh qua năm đèn LED. [3]
10Chế độ bảo hành vận hành như thế nào?
Thời hạn 5 năm khi mua qua Việt Nam Solar. [4] Hồ sơ gồm chứng từ lô hàng và số seri. [4] Trang tra cứu xác thực thiết bị chính hãng. [5]
Thắc mắc riêng gửi trực tiếpMã lỗi chi tiết tra trong hướng dẫn sử dụng. [3] Email [email protected] nhận ngoài giờ. [7]
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

14. Giá inverter Hoymiles HIT-5L-G3 và chi phí trọn hệ Báo giá

Chi phí hệ HIT-5L-G3 quy về bốn nhóm chính để anh chị dễ theo dõi. [7] Nhóm thiết bị gồm biến tần bậc 5 kW và khối pin áp thấp định cỡ theo số giờ dự phòng. [2][7] Nhóm dàn tấm quy hoạch quanh mức 10000 W chia hai chuỗi theo hướng mái. [2]

Nhóm thi công gồm giá treo, dây pin 25 đến 50 mm2, tủ điện ba pha, tiếp địa và nhân công. [3][7] Nhóm tùy chọn gồm Wi-Fi, Ethernet, 4G, AFCI và cảm biến nhiệt cho ắc quy chì. [2] Báo giá chuẩn lập sau buổi khảo sát nên phản ánh đúng hiện trạng công trình. [7] Anh chị gửi hóa đơn điện và danh sách tải qua 088.60.60.660 để nhận dự toán đầy đủ. [7]

Nhóm thiết bị

Biến tần cùng khối pin

Máy tính giá theo bậc 5 kW. [7] Pin áp thấp 40 đến 60 V chuẩn CAN. [2] Dung lượng pin theo giờ dự phòng cần có. [7] Đây là phần lớn nhất của dự toán. [7]

Nhóm dàn tấm

Quy hoạch quanh 10000 W

Số tấm quy về mức khuyến nghị 10000 W. [2] Hai chuỗi chia theo hướng mái. [2] Dải dò 150 đến 900 V dễ ghép chuỗi. [2] Đơn giá tấm thay đổi theo đợt hàng. [7]

Nhóm thi công

Vật tư và nhân công

Dây pin 25 đến 50 mm2 theo bảng hãng. [3] Tủ điện ba pha và tiếp địa đạt chuẩn. [7] Độ phức tạp mái quyết định công lắp. [7] Khảo sát giúp chốt con số sát thật. [7]

Nhóm tùy chọn

Có thể thêm hoặc bỏ

Wi-Fi, Ethernet, 4G tính theo lựa chọn. [2] AFCI chống hồ quang là mục riêng. [2] Cảm biến nhiệt phục vụ ắc quy chì. [2] Từng dòng tách rõ trong báo giá. [7]

Cách đọc báo giá

Nhìn hạng mục thay vì tổng

Từng nhóm ghi số lượng và đơn giá. [7] Phiên bản thiết bị ghi rõ ràng. [7] Hiệu lực báo giá có thời hạn cụ thể. [7] So sánh phương án trên cùng cấu hình. [7]

Cách nhận dự toán

Ba thông tin gửi trước

Hóa đơn điện vài tháng gần nhất. [7] Danh sách tải cần chạy khi mất điện. [7] Ảnh vị trí lắp và mái hiện trạng. [7] Gửi 088.60.60.660 để nhận bản chi tiết. [7]

Nhận báo giá inverter hybrid Hoymiles HIT-5L-G3Việt Nam Solar lập dự toán ba pha theo tải thật, dung lượng pin và hiện trạng công trình của anh chị [7]
Phần khác:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Vận hành8. Xử lý lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu đúng13. Hỏi đáp14. Báo giá

Tài liệu tham khảo

  1. 1
    T2Hoymiles Power Electronics. (2026). HIT-(5-20)L-G3 Three-Phase Hybrid Inverter [Trang sản phẩm và thương hiệu Hoymiles tại Việt Nam Solar]. vietnamsolar.vn
  2. 2
    T1Hoymiles Power Electronics. (2026). HIT-(5-20)L-G3 Three-Phase Hybrid Inverter Datasheet (Global REV1.7, bản tiếng Anh, 2 trang) [Tệp PDF]. Google Drive
  3. 3
    T1Hoymiles Power Electronics. (2025). HIT-(5-20)L-G3 User Manual & Quick Installation Guide (Global REV1.2, bản tiếng Anh, 87 + 20 trang) [Tệp PDF]. Google Drive
  4. 4
    T2Công ty TNHH Việt Nam Solar. (2026). Chính sách bảo hành Hoymiles. vietnamsolar.vn
  5. 5
    T2Công ty TNHH Việt Nam Solar. (2026). Tra cứu số seri chính hãng Hoymiles. vietnamsolar.vn
  6. 6
    T3Công ty TNHH Việt Nam Solar. (2026). Chứng nhận nhà phân phối Hoymiles. vietnamsolar.vn
  7. 7
    T3Công ty TNHH Việt Nam Solar. (2026). Danh sách cửa hàng và hotline hỗ trợ Việt Nam Solar. vietnamsolar.vn
  8. 8
    T2Công ty TNHH Việt Nam Solar. (2026). Tài liệu xử lý lỗi và hỗ trợ sau bán hàng Hoymiles. vietnamsolar.vn

Bài viết này được biên soạn và kiểm duyệt bởi đội ngũ 50 kỹ sưCông ty TNHH Việt Nam Solar, đơn vị đã triển khai hàng chục nghìn dự án điện mặt trời khắp Việt Nam kể từ năm 2016, phân phối chính hãng hơn 20 thương hiệu biến tần, tấm pin và pin lưu trữ lithium hàng đầu thế giới. Toàn bộ kỹ sư của công ty đều có chứng chỉ hành nghề về điện và xây dựng được cơ quan Nhà nước cấp.

Việt Nam Solar hoạt động với đầy đủ tư cách pháp nhân và năng lực hành nghề: Giấy phép hoạt động điện lực số 175/GP-SCT do Sở Công Thương cấp, Giấy phép năng lực hoạt động xây dựng HCM-00076550 được công bố trên Cổng thông tin điện tử Bộ Xây dựng, cùng nhãn hiệu độc quyền VN-4-0604703 được Cục Sở hữu trí tuệ Việt Nam cấp văn bằng bảo hộ. Hệ thống quản lý của công ty đạt đồng thời ba chứng nhận quốc tế ISO 9001:2015 (Quản lý chất lượng), ISO 14001:2018 (Quản lý môi trường) và ISO 45001:2018 (An toàn & Sức khỏe nghề nghiệp), xác minh trên IAF CertSearch. Mọi thông tin pháp lý và số liệu trong bài đều được đối chiếu với văn bản pháp luật hiện hành trước khi xuất bản.

MST: 0315209693•Hotline:088.60.60.660•Website:vietnamsolar.vn•LinkedIn
Đánh giá HIT-5L-G3 - Inverter Hybrid Hoymiles 5kW 3 Pha (Áp Thấp)

0.0/5

★★★★★

0 đánh giá

5
0 đánh giá
4
0 đánh giá
3
0 đánh giá
2
0 đánh giá
1
0 đánh giá
Viết đánh giá

Chưa có đánh giá nào.

Thảo luận
