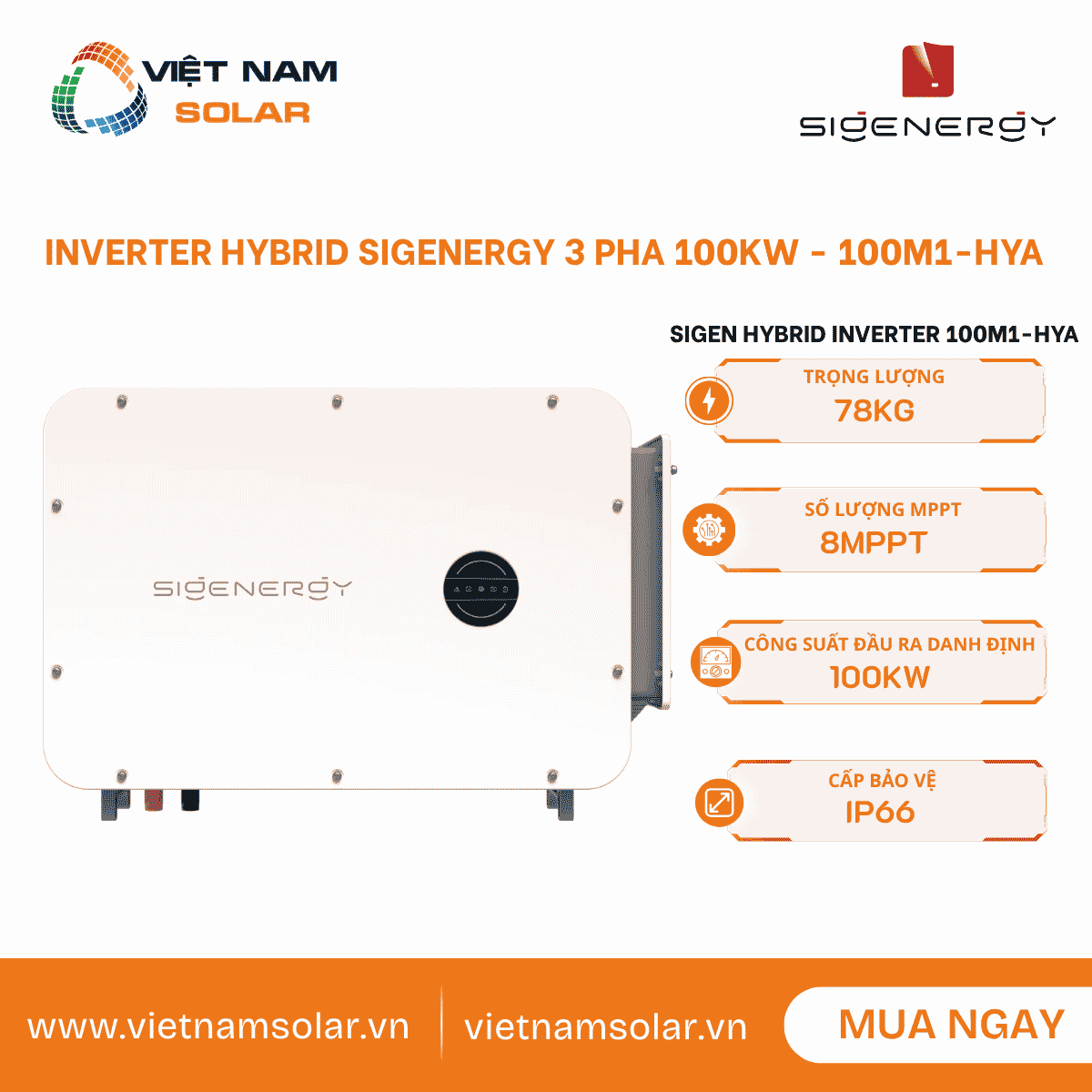

Sigen PV 100M1-HYA – Inverter Hybrid Điều Tiết Sigenergy 3 Pha 100kW
Sigen PV 100M1-HYA là biến tần hybrid nối lưới ba pha công suất danh định 100kW, dùng cho hệ điện mặt trời thương mại và công nghiệp cần ghép PV với lưu trữ SigenStack, điều tiết công suất và mở rộng hệ PV + BESS theo kiến trúc DC-coupled.[1][2]
📑 Danh mục bài viết
1. Tính năng nổi bật của Sigen PV 100M1-HYA
1Hybrid nối lưới, sẵn sàng ghép pin lưu trữ
Dòng máy HYA là biến tần hybrid nối lưới, thích hợp với những kịch bản điện mặt trời nối lưới có lưu trữ và phải vận hành cùng mô-đun PV và SigenStack khi triển khai chức năng lưu trữ. [2] Theo bảng thông số chính hãng, dòng Sigen Hybrid Inverter được trang bị khả năng sẵn sàng ghép pin lưu trữ, cho phép nâng cấp lên hệ PV + BESS mỗi khi công trình cần tăng tỷ lệ tự dùng, điều tiết công suất hoặc tối ưu theo biểu giá. [1]
200,000Wp đầu vào PV
Cột 100M1-HYA cho phép công suất PV đầu vào tối đa 200,000Wp, 8 MPPT và 2 chuỗi PV trên mỗi MPPT.[1]
Công suất sạc/xả 110kW
Cổng pin dùng SigenStack BAT 12.0, dải cấu hình 4 – 21 mô-đun, công suất sạc tối đa 110,000W và xả tối đa 110,000W.[1]
Tích hợp EMS
Tài liệu giới thiệu dòng thương mại và công nghiệp nêu EMS tích hợp, hỗ trợ nhiều biến tần chạy song song mà không cần data logger riêng trong hệ thống phù hợp.[1][4]
AFCI 500m
Dòng sản phẩm có tính năng AFCI với khoảng cách phát hiện 500m, giúp tăng lớp bảo vệ hồ quang trong nhiều kịch bản thương mại và công nghiệp.[1][4]
2. Thông số kỹ thuật Sigen PV 100M1-HYA
⚙ DC Input (PV) / Đầu vào DC từ tấm pin
⚙ DC Input (Battery) / Đầu vào DC từ pin lưu trữ
⚙ AC Output / Đầu ra AC
⚙ Efficiency / Hiệu suất
⚙ Protection / Bảo vệ
⚙ General Data / Dữ liệu chung
⚙ Standard Compliance / Tiêu chuẩn tuân thủ
3. An toàn điện và bảo vệ hệ thống
1Yêu cầu nhân sự và phạm vi thao tác
Mọi công việc lắp đặt, vận hành và bảo trì đều phải do chuyên viên hoặc nhân sự đã được đào tạo đảm nhận. Người không liên quan tuyệt đối không được tiếp cận khu vực thao tác, đặc biệt khi hệ thống đang đấu nối DC, AC hoặc pin lưu trữ. [2] Tài liệu lắp đặt còn yêu cầu người vận hành phải nắm vững luật, tiêu chuẩn quốc gia, tiêu chuẩn địa phương cùng nguyên lý hệ thống trước khi bắt tay vào thao tác. [3]
2Không thao tác khi còn điện
Tuyệt đối không lắp đặt, đấu dây, thay thế hay bảo trì khi thiết bị vẫn còn điện. Trước mỗi thao tác, cần ngắt toàn bộ nguồn liên quan, bao gồm phía lưới, biến tần và các nguồn phụ trợ nếu có trong hệ thống. [2] [3] Riêng PGND phải được nối đầu tiên trước khi đấu các cáp khác và tháo sau cùng khi thay thế thiết bị, nhằm giảm thiểu rủi ro điện giật. [2]
3Bề mặt nóng, quạt và vùng tản nhiệt
Khi vận hành, thiết bị có vùng tản nhiệt tỏa nhiệt cao. Người thao tác không được chạm vào bề mặt tản nhiệt, không che chắn vùng tản nhiệt và phải duy trì lối thông gió đúng theo yêu cầu lắp đặt. [2] [3] Bên cạnh đó, tài liệu cảnh báo không để ngón tay, dụng cụ hay vật rơi chạm vào quạt đang quay, tránh làm hư hỏng thiết bị hoặc gây chấn thương. [2]
Bảo vệ điện tích hợp
Tài liệu thông số kỹ thuật nêu các lớp bảo vệ gồm chống ngược cực DC, giám sát cách điện, giám sát dòng dư, AFCI, bảo vệ AC và chống đảo lưới.[1]
Chống sét lan truyền
Thiết bị có Type II DC và Type II AC surge protection; Type I + II DC là tùy chọn theo cấu hình phù hợp.[1]
Hệ thống quan trọng
Tài liệu không cho dùng thiết bị cho đèn giao thông, hệ thống an ninh công cộng, thiết bị y tế khẩn cấp, thang máy và các hệ thống trọng yếu tương tự.[2]
Thời gian xả điện
Sau khi tắt nguồn, cần chờ theo thời gian ghi trên nhãn thiết bị trước khi thao tác để tránh dòng dư, điện áp còn lại và nguy cơ bỏng.[2]
4. Cấu tạo, cổng kết nối và vị trí trong dòng HYA
1Vị trí dòng máy 100M1-HYA trong dòng Sigen Hybrid Inverter
Trong danh sách mã sản phẩm HYA, Sigen PV 100M1-HYA được định danh là Sigen Hybrid Inverter 100 kW phiên bản M1. Nhóm HYA phù hợp với kịch bản PV lưu trữ nối lưới và cần vận hành cùng mô-đun PV và SigenStack. [2] Trong tài liệu thông số kỹ thuật của dòng 50.0 / 60.0 / 80.0 / 100.0 / 110.0 / 125.0 kW, 100M1-HYA được đặt ở một cột riêng với 100kW AC danh định, 200,000Wp PV tối đa và 8 MPPT. [1]
2Cổng và vị trí đấu nối chính
Theo tài liệu lắp đặt, mặt đáy biến tần HYA bao gồm cổng mạng SigenStack RJ45 3, cổng DC SigenStack BAT+/BAT-, cầu dao DC 1, nhóm PV1 đến PV8, nhóm PV9 đến PV16, cầu dao DC 2, giao diện Sigen CommMod 4G, cổng ANT, RJ45 1, lỗ đi cáp đa lõi, lỗ đi cáp một lõi, COM, RJ45 2 và quạt làm mát. [2] [3]
RJ45 3 và BAT+/BAT-
Dùng cho kết nối SigenStack, gồm truyền thông SigenStack và cáp DC pin lưu trữ.[2][3]
PV1 – PV16
100kW cần cấu hình đủ 16 kênh chuỗi PV khi dùng toàn bộ kênh theo bảng lắp đặt cho nhóm 99.9/100/110/125kW.[3]
cầu dao DC 1 và 2
Hai công tắc DC kiểm soát các nhóm đầu vào PV tương ứng. Trước khi đấu dây, cầu dao DC phải ở trạng thái OFF.[3]
5. Tài liệu kỹ thuật chính hãng Sigen PV 100M1-HYA
⚙ Tài liệu PDF sản phẩm▼ 3 tài liệu
✓ Tài liệu web và tra cứu▼ 5 tài liệu
6. Lắp đặt Sigen PV 100M1-HYA cho hệ điện mặt trời thương mại và công nghiệp
1Kiểm tra trước lắp đặt
Trước khi lắp, cần đối chiếu linh kiện theo danh sách đóng gói, kiểm tra ngoại quan thiết bị, đồng thời chuẩn bị đầy đủ bảo hộ cá nhân và dụng cụ lắp đặt. Phụ kiện đi kèm trong thùng thuộc về chủ sở hữu và không được mang ra khỏi công trình. [3] Nhân sự cần trang bị mũ bảo hộ, kính, khẩu trang bụi, găng bảo hộ, găng cách điện, giày cách điện, cùng các dụng cụ đo, khoan, kìm bấm cos, tua vít cách điện, đồng hồ vạn năng, máy đo cách điện và bộ dụng cụ cho đầu nối PV phù hợp. [3]
2Yêu cầu vị trí và bề mặt lắp đặt
Không lắp thiết bị tại nơi có khói, dễ cháy nổ, bụi kim loại dẫn điện, nấm mốc, nhiễu điện từ mạnh, nắng trực tiếp, mưa, nước đọng, tuyết hay nơi tiềm ẩn nguy cơ thiên tai mà thiếu biện pháp bảo vệ. [2] [3] Thiết bị phải được lắp trên bề mặt không cháy, phẳng, đủ chịu lực và không có đường nước hoặc đường điện đi bên trong vùng khoan. Tài liệu khuyến nghị nên dùng kết cấu gạch bê tông đặc hoặc tường bê tông. [2] [3] Ngoài ra, thiết bị nên đặt cách nguồn ăn mòn do muối hoặc axit tối thiểu 500m; trong môi trường biển có điều kiện tốt, khoảng cách này có thể nới về tối thiểu 200m theo điều kiện mà tài liệu nêu. [2] [3]
3Khoảng hở và thông gió
Vị trí lắp đặt cần thuận tiện cho việc lắp đặt, vận hành, bảo trì và quan sát đèn trạng thái. Nếu lắp trong nhà, phải bảo đảm thông gió tốt để nhiệt độ phòng không tăng đáng kể khi thiết bị vận hành. [2] [3] Với kịch bản PV-only cho HYA, khoảng cách xung quanh thiết bị cần bố trí theo đúng sơ đồ trong tài liệu hướng dẫn lắp đặt. Tài liệu cũng khuyến nghị chừa tối thiểu 400mm bên trái để thuận tiện kiểm tra định kỳ hoặc tháo quạt khi cần. [3]
4Cáp AC, cáp tiếp địa, cáp tín hiệu và cáp mạng
Cáp AC nhiều lõi dùng ngoài trời có thể là cáp đồng 70 – 240mm² hoặc nhôm hợp kim / nhôm bọc đồng 95 – 240mm², đường kính ngoài 24 – 66mm. Cáp AC một lõi dùng đầu cốt OT/DT M12, với cáp đồng 70 – 240mm² hoặc nhôm hợp kim / nhôm bọc đồng 95 – 240mm², đường kính ngoài 14 – 32mm. [3] Cáp tín hiệu ngoài trời loại 2 lõi xoắn đôi chống nhiễu có tiết diện lõi 0.5 – 0.75mm² với lõi mềm cần đầu cốt ống, hoặc 0.5 – 1mm² với lõi cứng không cần đầu cốt ống; đường kính ngoài 4.5 – 6.5mm, chiều dài tối đa 1000m và tốc độ truyền không vượt quá 9600bps. [3] Cáp mạng ngoài trời loại 8 lõi xoắn đôi chống nhiễu có tiết diện lõi 0.13 – 0.2mm², đường kính ngoài 4 – 7.5mm và chiều dài một tuyến tối đa 800m. Riêng cáp DC PV dùng cáp quang điện ngoài trời tiết diện 4 – 6mm², đường kính ngoài 5.9 – 8.8mm. [3]
5Đấu nối PV và cấu hình chuỗi
Trước khi đấu dây, cầu dao DC phải ở vị trí OFF và công tắc phía trước đường AC phải tắt. Dây nguồn và dây tín hiệu cần được bó riêng, không để lõi cắt thừa hay vật lạ sót lại trong đầu cốt, cổng đấu hoặc khu vực quạt. [3] Với nhóm 99.9/100/110/125kW, khi sử dụng đủ kênh, cấu hình chuỗi PV dùng 16 kênh từ 1 đến 16. Các chuỗi trên cùng một MPPT phải dùng cùng mã sản phẩm và cùng số lượng mô-đun PV; chênh lệch điện áp giữa các kênh MPPT khác nhau phải nhỏ hơn 125V. [3]
6Gắn tường, gắn giá đỡ và kiểm tra sau lắp đặt
Tài liệu hướng dẫn lắp đặt trình bày các phương án gắn tường, gắn giá đỡ và gắn kẹp cột. Nếu chọn gắn giá đỡ hoặc gắn kẹp cột, tài liệu yêu cầu phải xây mái che nắng phía trên thiết bị. [3] Sau khi lắp xong, cần kiểm tra lại: thiết bị đã được cố định chắc chắn, cáp tiếp địa, cáp DC và cáp tín hiệu đã lắp đúng, đầu cốt được siết đúng lực, cầu dao DC ở vị trí TẮT, các cổng không dùng đã có nắp chống nước và không còn vật lạ sót bên trong hay bên ngoài thiết bị. [3]
7. Vận hành, giám sát và điều tiết công suất
1Kịch bản hệ thống nối lưới thương mại và công nghiệp
Một hệ PV nối lưới thương mại và công nghiệp bao gồm chuỗi PV, biến tần, tủ phân phối cùng các thành phần liên quan. Trong khi đó, hệ PV lưu trữ thương mại và công nghiệp lưu năng lượng DC từ PV vào cụm pin, đồng thời chuyển đổi điện từ PV và cụm pin thành AC để cấp cho tải hoặc phát lên lưới. [2] Với sơ đồ không dự phòng dưới 100 biến tần, mỗi biến tần phải có một cầu dao AC riêng và nhiều biến tần không được đấu chung vào một cầu dao AC cùng lúc. [2]
2Cảm biến công suất và điều tiết tại điểm đấu nối
Cảm biến công suất Sigen thu thập dữ liệu ngay tại điểm đấu nối lưới nhằm hỗ trợ chức năng không phát công suất ngược lên lưới. Trên cổng COM, cổng RS485-2 được dùng để truy cập cảm biến công suất phía lưới. [2] [3] Với biến tần công suất 99.9kW hoặc 100kW, tài liệu khuyến nghị cầu dao AC có điện áp danh định tối thiểu 500Vac và dòng danh định 200A trong sơ đồ không dự phòng. [2]
3Chế độ vận hành trong hệ lưu trữ
Tài liệu hướng dẫn sử dụng trình bày nhiều chế độ vận hành như chế độ Sigen AI, chế độ tự tiêu thụ, chế độ điều khiển theo thời gian, chế độ phát toàn bộ lên lưới, chế độ điều khiển EMS từ xa cùng một số chế độ phụ thuộc khu vực hoặc giao diện ứng dụng. [2] Chế độ tự tiêu thụ ưu tiên dùng điện PV cho tải, phần dư đem sạc vào pin và phần còn lại mới phát lên lưới. Chế độ điều khiển theo thời gian cho phép cài đặt khung sạc, xả hoặc tự dùng theo biểu giá và thời điểm vận hành. [2]
4Truyền thông và mở rộng mạng
Thiết bị hỗ trợ WLAN, Ethernet, RS485 và Sigen CommMod. Hướng dẫn lắp đặt nêu rõ cổng RJ45 dùng cáp theo chuẩn EIA/TIA 568B; một cổng Ethernet kết nối tới bộ định tuyến, cổng còn lại có thể kết nối thiết bị khác như biến tần hoặc Gateway. [1] [3] Tài liệu hướng dẫn sử dụng khuyến nghị ưu tiên dùng Ethernet và WLAN để truyền thông với biến tần. Khi lưu lượng 4G miễn phí của CommMod đã hết, người dùng cần thay thẻ SIM phù hợp. [2]
5Ứng dụng mySigen và tạo hệ thống mới
Tài liệu hướng dẫn người dùng tải ứng dụng mySigen, tạo hệ thống mới, quét mã SN trên thùng hoặc bên hông biến tần và hoàn tất khởi động theo các bước trên giao diện. Sau khi tạo hệ thống, chủ sở hữu cần kiểm tra email sigencloud để kích hoạt tài khoản trong vòng 24 giờ. [3]
8. Lỗi thường gặp và cách kiểm tra ban đầu
1Đèn DC, AC và biến tần báo lỗi
Tài liệu hướng dẫn sử dụng mô tả trạng thái đèn cho phía DC, phía AC, biến tần, quản lý hệ thống và SigenStack. Đèn DC có thể báo chưa kết nối, đã kết nối nhưng chưa chạy, đang chạy hoặc lỗi DC; riêng với 100M1-HYA, cần đọc trạng thái AC theo kịch bản nối lưới và cảnh báo lỗi AC, không suy diễn thiết bị có cổng dự phòng như nhóm HYB. [2] Nếu thiết bị báo biến tần lỗi, lỗi phía DC hoặc lỗi phía AC, cần dừng ngay thao tác tại hiện trường, kiểm tra cảnh báo trên ứng dụng và chuyển cho kỹ thuật viên có chuyên môn xử lý. [2] [3]
2Lỗi truyền thông và CommMod
Đèn quản lý hệ thống thể hiện các trạng thái: chưa kết nối, ứng dụng đang kết nối điểm phát Wi-Fi, đã kết nối bằng FE/WLAN, đã kết nối qua 4G, thiếu lưu lượng cho Sigen CommMod, lỗi cổng Ethernet 1/2 hoặc đang đặt lại mật khẩu kết nối gần. [2] [3] Sigen CommMod có đèn mạng với các kiểu báo: nhấp nháy chậm 200ms bật / 1800ms tắt là đang kết nối mạng; nhấp nháy chậm 1800ms bật / 200ms tắt là chờ; nhấp nháy nhanh 125ms bật / 125ms tắt là đang truyền dữ liệu. [2] [3]
3Các bước kiểm tra không can thiệp sâu
Người vận hành nên kiểm tra cầu dao DC, cầu dao AC, trạng thái bộ định tuyến, ăng-ten WLAN, thẻ SIM trong CommMod, tình trạng cáp RJ45 cùng các cảnh báo trong ứng dụng. Tuyệt đối không mở khoang điện, không chạm đầu cốt và không đo điện áp nếu thiếu bảo hộ, dụng cụ và chuyên môn phù hợp. [2] [3] Khi phát hiện mùi lạ, biến dạng, hồ quang, khói, nước vào thiết bị hoặc pin lưu trữ có dấu hiệu bất thường, cần ngừng vận hành an toàn và liên hệ ngay đơn vị kỹ thuật. [2]
9. Bảo hành, bảo trì và kiểm tra định kỳ
1Lịch kiểm tra định kỳ
Vệ sinh hệ thống cần kiểm tra tình trạng che khuất và bụi bẩn, tắt nguồn trước khi vệ sinh, với chu kỳ một lần mỗi 3 tháng. Trạng thái vận hành cần kiểm tra ngoại quan, biến dạng, tiếng ồn và các thông số cài đặt khi thiết bị đang chạy, chu kỳ một lần mỗi 6 tháng. [2] Phần kết nối điện cần kiểm tra đầu cốt cáp, vỏ cáp cùng vết trầy tại vùng cáp tiếp xúc kim loại; kiểm tra một lần mỗi 6 tháng sau khi tạo hệ thống mới và mỗi 6 – 12 tháng cho các lần tiếp theo. Độ tin cậy nối đất cần kiểm tra cáp nối đất đúng và chắc, với cùng chu kỳ 6 tháng ban đầu và 6 – 12 tháng về sau. [2]
2Nguyên tắc trước khi bảo trì
Trước khi bảo trì hoặc thay thế thiết bị, cần tắt nguồn, chờ đủ thời gian trì hoãn ghi trên nhãn thiết bị và gắn cảnh báo như “Không được bật nguồn” lên công tắc hoặc aptomat thượng/hạ nguồn, nhằm tránh cấp điện lại ngoài ý muốn. [2] Cáp hỏng bắt buộc phải do chuyên viên thay thế. Trong quá trình vệ sinh, không dùng bàn chải kim loại hay các dụng cụ có thể gây điện giật hoặc làm hỏng lớp cách điện. [2]
3Điều kiện dễ ảnh hưởng bảo hành
Tài liệu nêu rõ Sigenergy không chịu trách nhiệm với những hư hại phát sinh do không tuân thủ môi trường lắp đặt, không tuân thủ luật địa phương, sử dụng cáp hoặc dụng cụ không đạt chuẩn, vận hành sai hướng dẫn, thay đổi trình tự lắp đặt, tự ý sửa đổi thiết bị hoặc dùng phụ kiện không đúng quy cách. [2] [3] Trong trường hợp cháy nhỏ, tài liệu khuyến nghị dùng bình CO₂ hoặc bình bột khô ABC. Nếu đám cháy lan rộng, cần sơ tán và gọi lực lượng chữa cháy; sau khi dập lửa, không được dùng lại thiết bị cho đến khi được kiểm tra chuyên môn. [2]
10. Việt Nam Solar, đơn vị tư vấn và phân phối Sigen PV 100M1-HYA
Thông tin liên hệ Việt Nam Solar mua hàng
Việt Nam Solar là đơn vị phân phối và triển khai trọn gói giải pháp Sigenergy tại Việt Nam. Công ty cung cấp thiết bị chính hãng, hỗ trợ tư vấn cấu hình, kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng khách hàng trong suốt quá trình vận hành hệ thống.
11. Đánh giá ứng dụng thực tế của Sigen PV 100M1-HYA
Phù hợp nhà xưởng và thương mại
100kW AC danh định, 200,000Wp PV đầu vào và IP66 phù hợp các mái nhà xưởng, kho, trung tâm thương mại hoặc hệ thương mại và công nghiệp có nhiều hướng mái.[1]
Tốt cho hệ PV + BESS
HYA có cổng pin SigenStack và công suất sạc/xả tối đa 110kW, phù hợp bài toán tăng tự dùng, lưu trữ giờ thấp điểm và tối ưu biểu giá.[1][2]
Giảm phụ thuộc data logger
Dòng thương mại và công nghiệp có EMS tích hợp và tài liệu giới thiệu nêu khả năng kết nối nhiều biến tần song song mà không cần data logger riêng trong cấu hình phù hợp.[1][4]
Cần thiết kế đúng giới hạn
Chuỗi PV, điện áp hở mạch, cầu dao AC, khoảng cách lắp, cáp AC/DC và truyền thông phải bám Tài liệu hướng dẫn lắp đặt để tránh lỗi khi vận hành.[3]
✓Kết luận tư vấn
Sigen PV 100M1-HYA là lựa chọn hợp lý khi công trình cần một biến tần hybrid nối lưới 100kW đi kèm phương án lưu trữ SigenStack và khả năng điều tiết công suất. Tuy nhiên, nếu công trình yêu cầu cổng dự phòng tích hợp hoặc kịch bản vận hành nối lưới/ngoài lưới, nên cân nhắc chuyển sang nhóm HYB thay vì gán tính năng đó cho HYA chỉ vì tên gọi gần giống. [2]
12. Hiểu lầm thường gặp về Sigen PV 100M1-HYA
13. Câu hỏi thường gặp về Sigen PV 100M1-HYA
14. Giá Sigen PV 100M1-HYA và nhận báo giá
Thông tin cần gửi để nhận báo giá
- Công suất hệ PV và dòng máy tấm pin.
- Số chuỗi PV và điện áp chuỗi.
- Nhu cầu lưu trữ và số mô-đun SigenStack.
- Kiểu lưới và điện áp AC.
- Khoảng cách cáp AC/DC, vị trí lắp biến tần.
- Phương án truyền thông và yêu cầu điều tiết công suất tại điểm đấu nối.
- Bản vẽ mặt bằng hoặc ảnh khu vực lắp đặt nếu có.
Phần Việt Nam Solar sẽ kiểm tra
Đội ngũ kỹ thuật rà lại dải MPPT, số chuỗi PV, công suất hệ lưu trữ, cáp AC/DC, cảm biến công suất, phương án truyền thông và hồ sơ nghiệm thu trước khi chốt cấu hình và báo giá.
