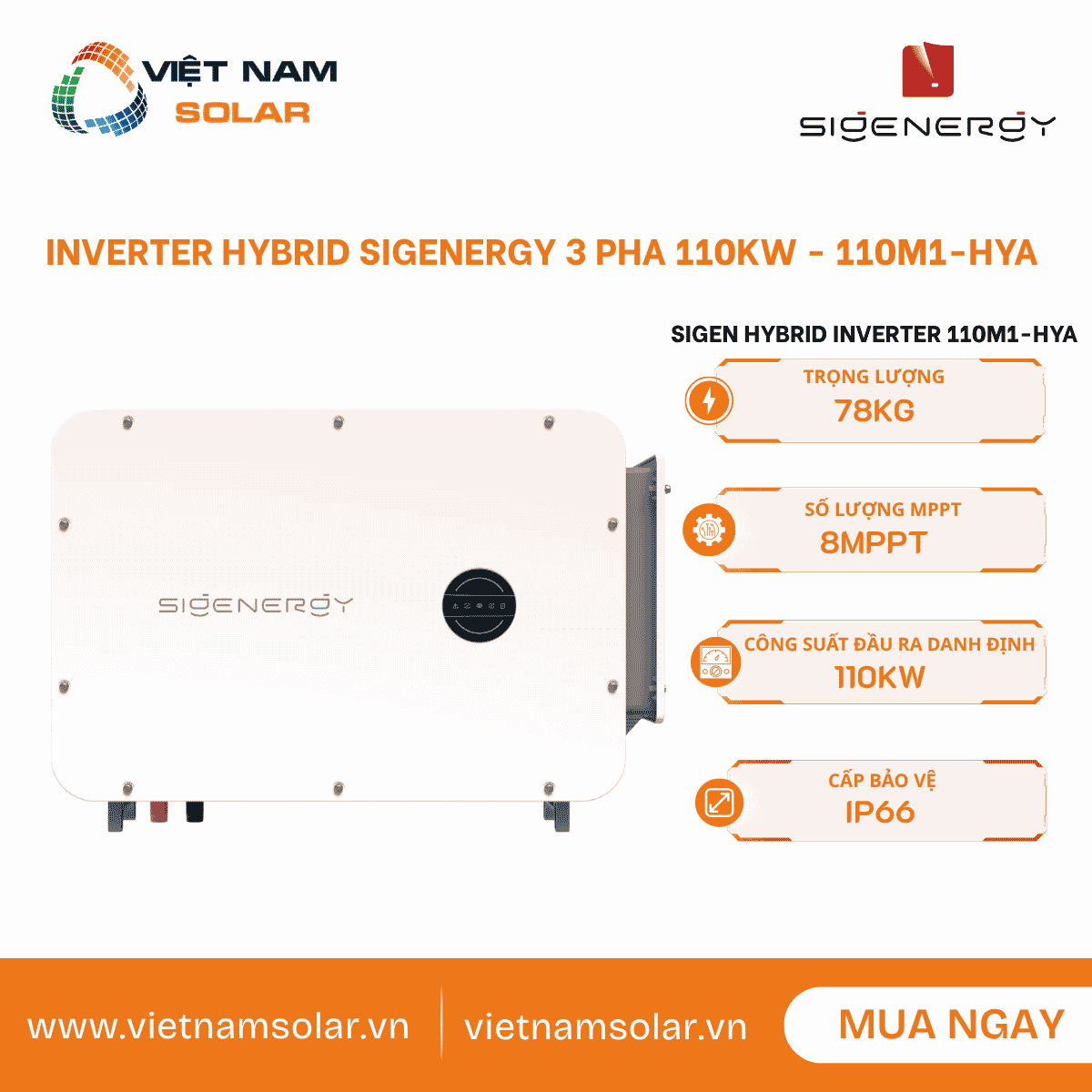

Sigen PV 110M1-HYA – Inverter Hybrid Điều Tiết Sigenergy 3 Pha 110kW
Sigen PV 110M1-HYA là biến tần hybrid nối lưới 3 pha công suất danh định 110kW. Thiết bị dùng cho hệ điện mặt trời thương mại và công nghiệp cần kết hợp tấm pin PV với pin lưu trữ SigenStack, điều tiết công suất và mở rộng theo kiến trúc ghép nối phía DC.[1][2]
📑 Danh mục bài viết

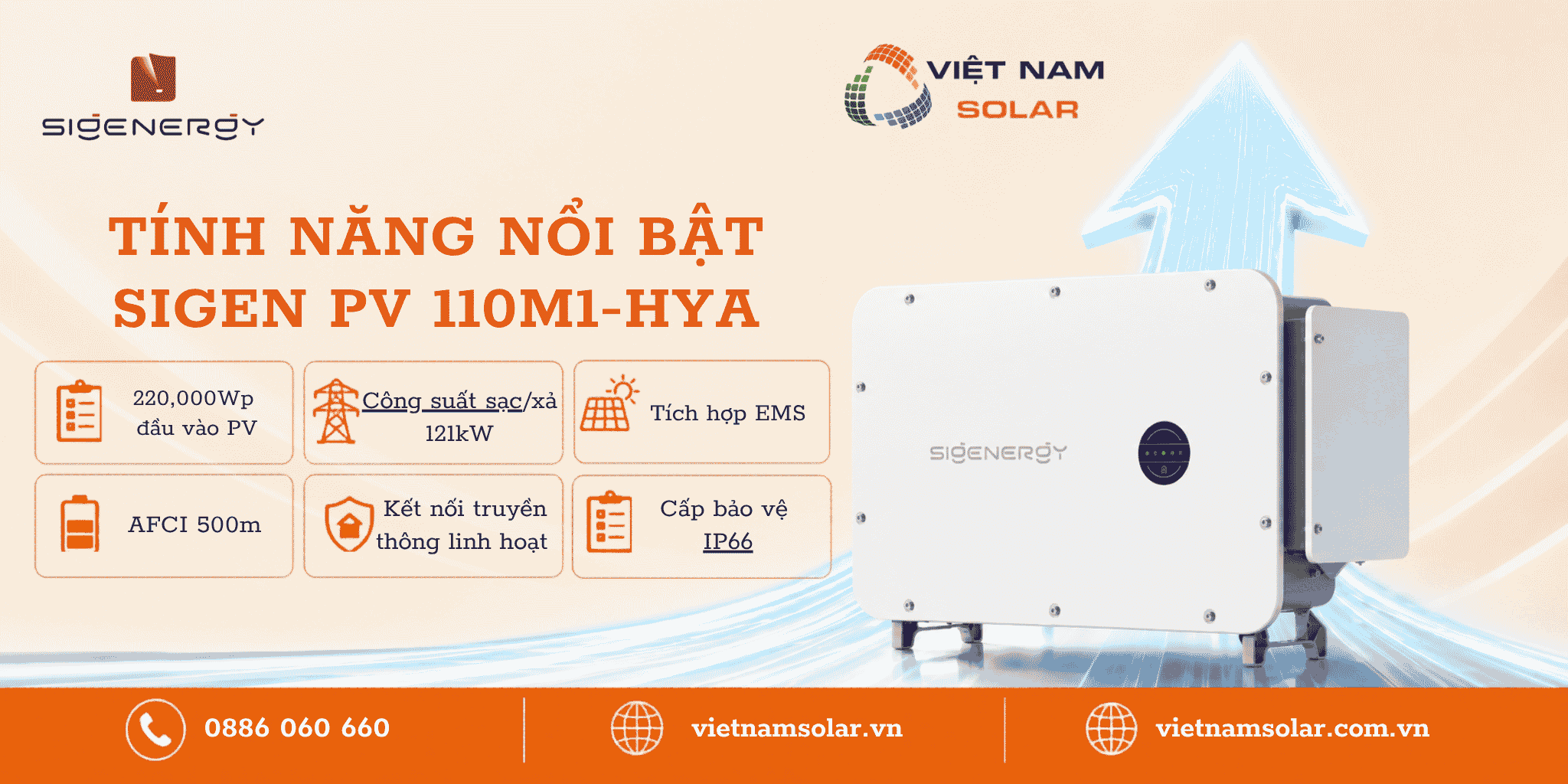

1. Tính năng nổi bật của Sigen PV 110M1-HYA
1Hybrid nối lưới, sẵn sàng ghép pin lưu trữ
Nhóm HYA là biến tần hybrid nối lưới, thích hợp cho kịch bản điện mặt trời nối lưới có lưu trữ và cần dùng kèm tấm pin PV cùng SigenStack khi triển khai chức năng lưu trữ.[2] Tài liệu thông số kỹ thuật nêu rõ dòng biến tần hybrid Sigen có khả năng “sẵn sàng ghép pin lưu trữ”, cho phép nâng cấp lên hệ điện mặt trời kèm lưu trữ mỗi khi công trình muốn tăng mức tự dùng, điều tiết công suất hoặc tối ưu theo biểu giá điện.[1]
220,000Wp đầu vào PV
Cột 110M1-HYA cho phép công suất PV đầu vào tối đa 220,000Wp, 8 MPPT và 2 chuỗi PV trên mỗi MPPT.[1]
Công suất sạc/xả 121kW
Cổng pin dùng SigenStack BAT 12.0, dải cấu hình 4 – 21 mô-đun pin, công suất sạc tối đa 121,000W và xả tối đa 121,000W.[1]
Tích hợp bộ quản lý năng lượng
Tài liệu giới thiệu dòng thương mại và công nghiệp nêu bộ quản lý năng lượng tích hợp, hỗ trợ nhiều biến tần chạy song song mà không cần bộ ghi dữ liệu riêng trong cấu hình phù hợp.[1][4]
AFCI 500m
Dòng sản phẩm có tính năng AFCI với khoảng cách phát hiện 500m, giúp tăng lớp bảo vệ hồ quang trong nhiều kịch bản thương mại, công nghiệp.[1][4]
2. Thông số kỹ thuật Sigen PV 110M1-HYA
⚙ Đầu vào DC từ tấm pin
⚙ Đầu vào DC từ pin lưu trữ
⚙ Đầu ra AC
⚙ Hiệu suất
⚙ Bảo vệ
⚙ Dữ liệu chung
⚙ Tiêu chuẩn tuân thủ
3. An toàn điện và bảo vệ hệ thống Sigen PV 110M1-HYA
Ngắt nguồn trước khi thao tác
Trước khi đấu dây hoặc bảo trì, cần bảo đảm công tắc DC ở vị trí tắt, ngắt công tắc AC phía trước và ngắt các nguồn liên quan như lưới, biến tần hoặc máy phát nếu có trong hệ thống.[2][3]
Nối đất là bước bắt buộc
Thiết bị phải được nối PGND đúng yêu cầu. Khi đấu dây, dây bảo vệ được kết nối trước; khi thay thiết bị, dây bảo vệ được tháo sau cùng để giảm rủi ro điện giật.[2]
Không thao tác khi đang có điện
Không chạm vào cọc đấu, dây dẫn hoặc vật ẩm khi thiết bị đang vận hành. Cần đo kiểm điện áp tiếp xúc trước khi thao tác để tránh điện giật, phóng hồ quang hoặc hư hỏng thiết bị.[2]
Bảo vệ DC và AC tích hợp
Thiết bị có bảo vệ ngược cực DC, giám sát cách điện, giám sát dòng dư, bảo vệ quá dòng, quá áp, ngắn mạch AC và chống đảo lưới.[1]
AFCI và chống sét lan truyền
Dòng sản phẩm tích hợp bộ ngắt mạch hồ quang, chống sét lan truyền DC loại II, tùy chọn loại I + II cho DC, cùng chống sét lan truyền AC loại II.[1]
Không vô hiệu hóa bảo vệ
Các nắp che, cảnh báo, bộ chống sét và thiết bị bảo vệ không được tháo bỏ tùy tiện. Nhãn cảnh báo hoặc nhãn thông số hỏng cần được thay để nhận diện an toàn khi vận hành.[2]
1Nhân sự và khu vực làm việc
Người lắp đặt, vận hành và bảo trì cần nắm rõ thành phần hệ thống, nguyên lý hoạt động, rủi ro điện áp cao cùng các yêu cầu an toàn. Người không phận sự nên tránh xa khu vực thi công; khi làm việc tại nơi công cộng, nên bố trí rào chắn hoặc biển cảnh báo nhằm hạn chế tiếp cận thiết bị đang vận hành.[2]
2Nhiệt, nước và nguy cơ cháy nổ
Không đặt thiết bị gần nguồn nhiệt kéo dài, môi trường dễ cháy nổ, khu vực có nước rò rỉ hay nơi kém thông gió. Tuyệt đối không dùng nước, cồn, dầu hoặc bất kỳ chất lỏng nào để lau chùi thiết bị, bởi điều này có thể gây rò điện hoặc dẫn đến điện giật.[2]
3Nút dừng khẩn cấp, bảo vệ NS và tín hiệu điều khiển
Cổng COM có thể đảm nhận tín hiệu bảo vệ lưới, bảo vệ NS hoặc nút dừng khẩn cấp tùy theo cấu hình phù hợp. Khi sử dụng nút dừng khẩn cấp, nút nhấn cần được trang bị nắp bảo vệ và dây kết nối phải đi trong ống bảo vệ để phòng thao tác nhầm.[3]

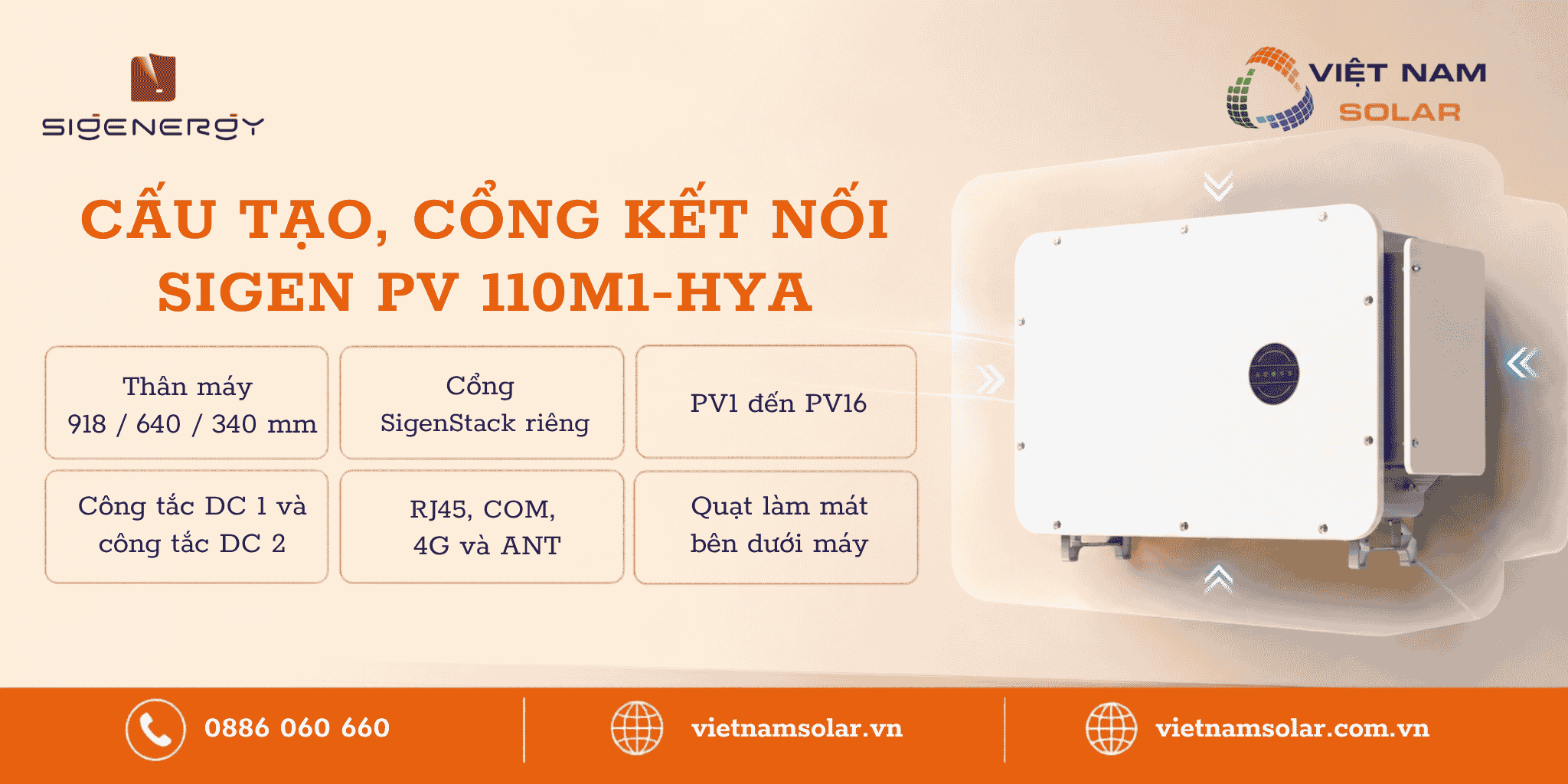

4. Cấu tạo, cổng kết nối và vị trí trong dòng HYA
1Vị trí mã 110M1-HYA trong dòng biến tần hybrid Sigen
Trong danh sách HYA, Sigen PV 110M1-HYA được xác định là biến tần hybrid Sigen 110kW phiên bản M1. Mã máy này phù hợp cho các công trình thương mại, công nghiệp cần mức công suất lớn, nhiều MPPT và khả năng ghép lưu trữ SigenStack.[1][2]
Thân máy 918 / 640 / 340 mm
Kích thước của 110M1-HYA là 918 / 640 / 340 mm, trọng lượng 78kg, lắp treo tường hoặc theo phương án giá đỡ phù hợp.[1][3]
Cổng SigenStack riêng
Mặt đáy của thiết bị HYA có cổng mạng SigenStack RJ45 3 và cổng cáp DC BAT+/BAT- để kết nối hệ lưu trữ.[2][3]
PV1 đến PV16
Thiết bị có hai nhóm đầu vào DC: cổng PV1 đến PV8 và cổng PV9 đến PV16, được điều khiển bởi hai công tắc DC riêng.[3]
Công tắc DC 1 và công tắc DC 2
Hai công tắc DC giúp tách nhóm đầu vào PV khi đấu nối, kiểm tra hoặc bảo trì. Trước khi nối cáp, công tắc cần ở trạng thái tắt.[3]
2Không nhầm HYA với HYB
HYA là dòng hybrid nối lưới dành cho hệ điện mặt trời kèm lưu trữ. Mọi nội dung liên quan đến cổng tải dự phòng, chuyển mạch độc lập hay vận hành vi lưới đều thuộc nhóm HYB trong hệ sinh thái thương mại và công nghiệp. Do đó, khi thiết kế hệ 110M1-HYA, cần đọc đúng nhóm mã và tránh áp dụng nhầm tính năng dự phòng của HYB.[2][4]
5. Tài liệu kỹ thuật chính hãng Sigen PV 110M1-HYA
⚙ Tài liệu PDF sản phẩm▼ 3 tài liệu
✓ Tài liệu web và tra cứu▼ 5 tài liệu
6. Lắp đặt Sigen PV 110M1-HYA cho hệ thương mại, công nghiệp
Chọn vị trí an toàn
Không lắp ở môi trường khói, dễ cháy nổ, nhiễu điện từ mạnh, nơi có bụi kim loại dẫn điện, nấm mốc hoặc nguồn nước có thể rò xuống thiết bị.[2][3]
Tránh ăn mòn muối và axit
Thiết bị nên cách nguồn ăn mòn có nguy cơ muối hoặc axit tối thiểu 500m; môi trường biển thuận lợi có thể nới khoảng cách theo điều kiện cụ thể.[2][3]
Bề mặt không cháy
Nền lắp không được là vật liệu dễ cháy, phải phẳng, đủ chịu lực và không có đường nước hoặc dây điện ẩn trong vùng khoan.[2][3]
Khoảng hở bảo trì
Vị trí lắp cần đủ thoáng để tản nhiệt, kiểm tra và tháo quạt. Tài liệu khuyến nghị chừa ít nhất 400mm ở phía trái thiết bị để thuận tiện bảo trì.[2][3]
Kịch bản điện mặt trời kèm lưu trữ
Khi lắp cùng cụm pin, cần chừa lối thao tác cho dụng cụ nâng hoặc xe nâng; trước cụm pin khuyến nghị có khoảng trống tối thiểu 1500mm tùy điều kiện thực tế.[2][3]
Không để đọng nước
Sau khi hoàn thiện, cần kiểm tra đáy thiết bị và khu vực pin lưu trữ không bị đọng nước. Có thể bổ sung rãnh thoát nước nếu địa hình yêu cầu.[3]
1Dây AC, DC và tín hiệu
Cáp AC cho thiết bị 110kW cần được chọn theo tiêu chuẩn địa phương và cấu hình thực tế của công trình. Dây DC cho tấm pin dùng cáp PV ngoài trời, tiết diện lõi 4 – 6mm² và đường kính ngoài 5.9 – 8.8mm. Dây tín hiệu ngoài trời dùng cặp xoắn chống nhiễu, còn dây mạng dùng cáp đôi xoắn 8 lõi có chống nhiễu.[3]
2Đấu chuỗi PV cho công suất 110kW
Nhóm 99.9/100/110/125kW có thể tận dụng đủ 16 kênh chuỗi PV. Các chuỗi PV trên cùng một MPPT phải dùng cùng mã và cùng số lượng tấm pin; chênh lệch điện áp giữa các kênh MPPT cần nhỏ hơn 125V, đồng thời điện áp chuỗi phải cao hơn ngưỡng MPPT toàn tải thấp nhất.[3]
3Kiểm tra sau lắp đặt
Sau khi lắp đặt, cần kiểm tra thiết bị đã được cố định chắc chắn, cáp đất, cáp DC và cáp tín hiệu đã đúng vị trí, các đầu nối đã siết chặt, dây rút không để lại cạnh sắc, công tắc DC ở vị trí tắt, các cổng chưa dùng đã có nắp chống nước và không còn vật thừa bên trong hay xung quanh thiết bị.[3]

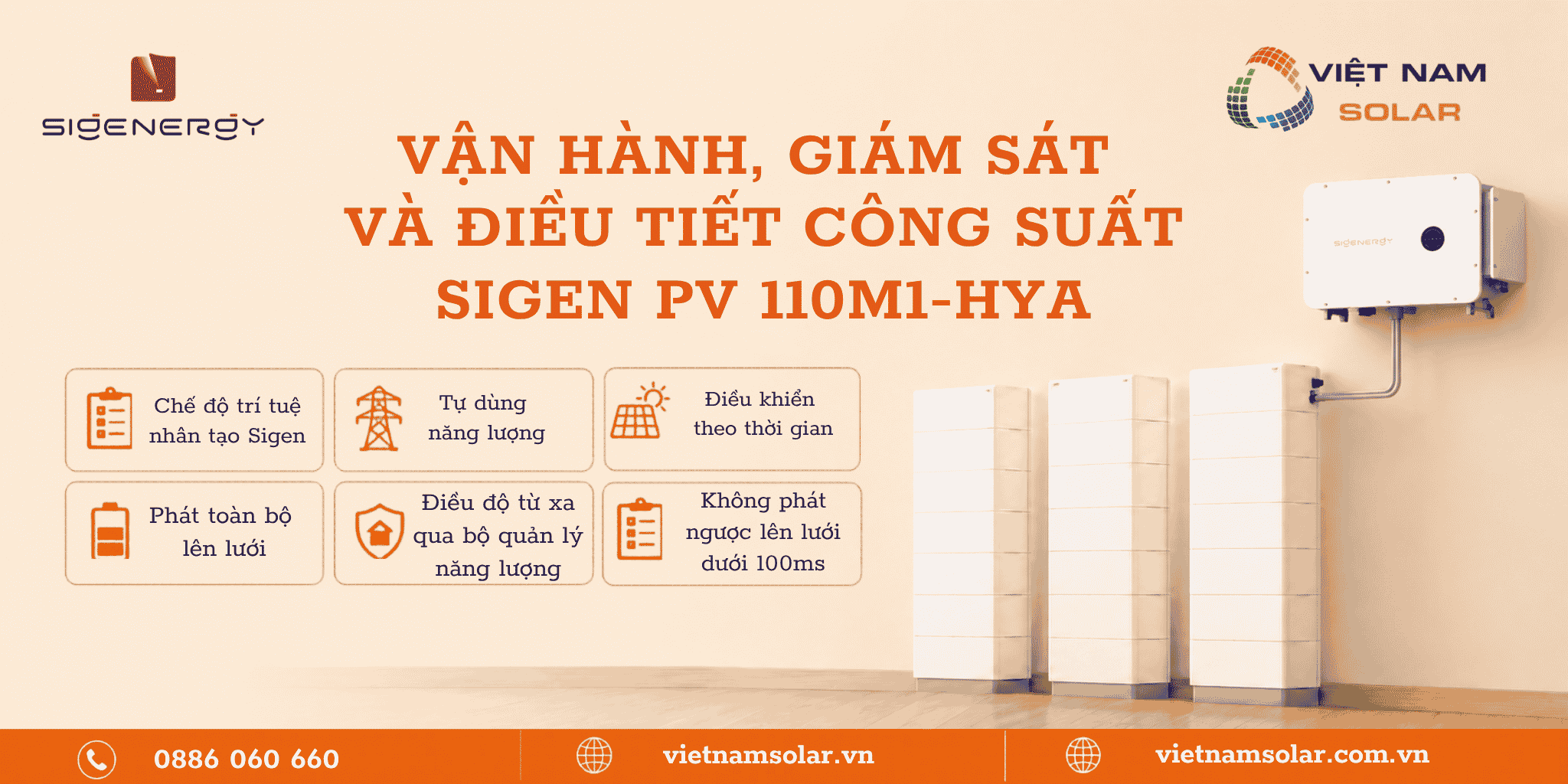

7. Vận hành, giám sát và điều tiết công suất
Chế độ trí tuệ nhân tạo Sigen
Chế độ AI kết hợp giá điện, thời tiết và thói quen tiêu thụ để tối ưu phương án dùng điện, phù hợp công trình muốn tự động hóa vận hành lưu trữ.[2]
Tự dùng năng lượng
Khi có nắng, nguồn PV ưu tiên cấp tải, phần dư sạc pin và có thể phát lên lưới. Khi thiếu PV, pin xả để cấp tải và tăng tỷ lệ tự dùng.[2]
Điều khiển theo thời gian
Người vận hành có thể đặt khung giờ sạc, xả hoặc tự dùng. Hệ thống hỗ trợ tối đa 24 khung giờ cho chiến lược theo biểu giá cao thấp.[2]
Phát toàn bộ lên lưới
Ở chế độ phát tối đa lên lưới, biến tần duy trì đầu ra cao trong ngày, đồng thời dùng pin để bổ sung khi nguồn PV thấp hơn khả năng đầu ra của biến tần.[2]
Điều độ từ xa qua bộ quản lý năng lượng
Chế độ bộ quản lý năng lượng từ xa cho phép bộ điều khiển bên thứ ba điều độ thông số nhà máy. Việc vào hoặc thoát chế độ này cần có xác nhận của đơn vị lắp đặt.[2]
Không phát ngược lên lưới dưới 100ms
Tài liệu thương mại và công nghiệp nêu khả năng không phát ngược lên lưới dưới 100ms khi kết hợp tủ Sigen Energy Gateway trong cấu hình phù hợp.[4]
1Giám sát qua mySigen và hệ thống quản lý
Sau khi tạo hệ thống mới, người lắp đặt có thể dùng ứng dụng mySigen để hoàn tất quá trình khởi động và hướng dẫn chủ sở hữu kích hoạt tài khoản. Thiết bị thể hiện trạng thái kết nối quản lý qua Ethernet tốc độ cao, mạng không dây hoặc 4G, tùy theo cấu hình truyền thông.[2][3]
2Đọc trạng thái đèn LED
Cụm đèn báo thể hiện trạng thái của SigenStack, DC, AC, tín hiệu và lỗi/bảo trì. Đèn có thể cho biết DC chưa kết nối, DC đang chạy, AC đã nối lưới, AC lỗi, SigenStack đang sạc/xả, CommMod hết lưu lượng hay cổng mạng gặp bất thường.[2][3]
3Truyền thông Ethernet tốc độ cao, mạng không dây, RS485 và 4G
Thiết bị hỗ trợ mạng không dây, Ethernet tốc độ cao, RS485 cùng mô-đun truyền thông Sigen CommMod. Cổng RJ45 dùng để kết nối bộ định tuyến hoặc các thiết bị liên quan. Cổng RS485 có thể kết nối cảm biến công suất phía lưới, thiết bị RS485 của bên thứ ba hoặc cấu hình điều độ theo yêu cầu của từng dự án.[1][3]
8. Lỗi thường gặp khi chọn, lắp đặt và vận hành Sigen PV 110M1-HYA
Nhầm HYA với HYB
HYA là nhóm lai nối lưới cho hệ điện mặt trời kèm lưu trữ nối lưới. Nếu công trình cần cổng tải dự phòng hoặc độc lập, cần kiểm tra nhóm HYB thay vì gán tính năng đó cho 110M1-HYA.[2][4]
Chuỗi PV không đồng đều
Các chuỗi cùng MPPT cần cùng mã và số lượng tấm pin. Nếu lệch điện áp quá lớn giữa MPPT hoặc cấu hình thấp hơn ngưỡng toàn tải, hệ thống có thể không đạt hiệu quả thiết kế.[3]
Đấu nối khi chưa ngắt nguồn
Thao tác khi công tắc DC hoặc công tắc AC chưa ngắt có thể gây điện giật, phóng hồ quang, cháy nổ hoặc hỏng thiết bị.[2][3]
Lỗ đi dây không kín
Khi lỗ đi dây bị cắt sai hoặc gioăng không kín, cấp bảo vệ có thể bị ảnh hưởng. Nếu gioăng hỏng hoặc không kín sau khi luồn dây, cần dùng keo chống cháy để bịt kín.[3]
Aptomat AC không đúng dòng
Hệ không dự phòng cần mỗi biến tần một aptomat AC riêng. Với biến tần 110kW, dòng khuyến nghị của aptomat AC là 250A và điện áp định mức tối thiểu 500V AC.[2]
Mất truyền thông
Nếu CommMod hết lưu lượng, người vận hành cần thay SIM phù hợp. Dây mạng quá dài hoặc không đúng loại cũng có thể làm suy giảm tín hiệu truyền thông.[3]
1Kiểm tra lỗi qua đèn báo
Đèn DC nhấp nháy báo hiệu lỗi phía DC; đèn AC nhấp nháy báo hiệu lỗi phía AC; đèn lỗi/bảo trì bật sáng cho thấy biến tần đang gặp lỗi hoặc có trạng thái cần xử lý. Người vận hành nên ghi nhận trạng thái đèn, thời điểm xuất hiện và điều kiện tải trước khi liên hệ kỹ thuật.[2][3]
2Khi thiết bị có dấu hiệu bất thường
Nếu phát hiện mùi lạ, biến dạng, tiếng động bất thường, hồ quang hoặc bất kỳ dấu hiệu nào có thể gây nguy hiểm, cần dừng ngay thao tác, báo người phụ trách và tiến hành cách ly an toàn. Tuyệt đối không tự ý tháo vỏ hay sửa chữa khi chưa được ủy quyền.[2]
9. Bảo hành, bảo trì và kiểm tra định kỳ Sigen PV 110M1-HYA
Vệ sinh hệ thống
Kiểm tra che khuất, bụi bẩn hoặc vật cản định kỳ. Hạng mục này cần ngắt nguồn và được khuyến nghị thực hiện 3 tháng một lần.[2]
Trạng thái vận hành
Kiểm tra ngoại quan, biến dạng, tiếng ồn và thông số cài đặt khi thiết bị vận hành. Hạng mục này không cần ngắt nguồn và khuyến nghị 6 tháng một lần.[2]
Kết nối điện
Kiểm tra đầu cáp, vỏ cáp và điểm tiếp xúc với kim loại. Sau khi tạo hệ thống mới nên kiểm tra một lần trong 6 tháng, sau đó 6 – 12 tháng một lần.[2]
Độ tin cậy nối đất
Kiểm tra dây tiếp địa có kết nối đúng và chắc chắn. Hạng mục này khuyến nghị kiểm tra 6 tháng sau khi tạo hệ thống mới và 6 – 12 tháng một lần về sau.[2]
Chờ xả điện sau khi tắt
Sau khi tắt, thiết bị vẫn còn nhiệt và dòng dư. Cần chờ đủ thời gian trên nhãn trước khi thao tác để tránh điện giật hoặc bỏng.[2]
Sửa chữa bởi người có chuyên môn
Dây cáp hư hỏng cần được thay bởi nhân sự chuyên môn. Không tự tháo, sửa, thay linh kiện hoặc thay đổi phần mềm khi chưa được cho phép.[2]
1Điều kiện có thể ảnh hưởng bảo hành
Thiết bị có thể mất quyền bảo hành nếu lắp đặt sai môi trường, dùng cáp hoặc dụng cụ không đạt chuẩn, vận hành sai trình tự, tự ý sửa đổi, tháo lắp khi chưa được ủy quyền, không tuân thủ quy định điện địa phương hoặc để điều kiện tự nhiên vượt quá giới hạn vận hành cho phép.[2]
2Lưu trữ và tái vận hành
Nếu biến tần đã lắp nhưng không vận hành quá 6 tháng, hoặc quá 3 tháng trong môi trường ven biển, thiết bị cần được nhân sự đủ năng lực kiểm tra và thử nghiệm lại trước khi đưa vào sử dụng.[2]
10. Việt Nam Solar, đơn vị tư vấn và phân phối Sigen PV 110M1-HYA
☎Thông tin liên hệ Việt Nam Solar mua hàng
Việt Nam Solar hiện là đơn vị phân phối và triển khai các giải pháp điện mặt trời Sigenergy tại Việt Nam, cung cấp thiết bị chính hãng, hỗ trợ tư vấn cấu hình, kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng khách hàng trong suốt quá trình vận hành hệ thống.[5][6]
Thông tin liên hệ Việt Nam Solar mua hàng
Việt Nam Solar là đơn vị phân phối và triển khai trọn gói giải pháp Sigenergy tại Việt Nam. Công ty cung cấp thiết bị chính hãng, tư vấn cấu hình, kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng khách hàng trong suốt quá trình vận hành.
11. Đánh giá lựa chọn Sigen PV 110M1-HYA cho công trình thương mại và công nghiệp
Phù hợp hệ điện mặt trời kèm lưu trữ nối lưới
HYA dùng với tấm pin PV và SigenStack, phù hợp công trình muốn tăng tự dùng, sạc/xả theo biểu giá hoặc điều tiết công suất phát lưới.[1][2]
Biên công suất PV rộng
Công suất PV tối đa 220,000Wp tạo dư địa thiết kế DC cho công trình nhiều hướng mái hoặc cần tối ưu sản lượng theo khung giờ nắng.[1]
Nhiều MPPT
8 MPPT và 2 chuỗi mỗi MPPT giúp chia chuỗi linh hoạt hơn cho nhà xưởng có nhiều vùng mái, hướng nghiêng hoặc mức che bóng khác nhau.[1]
Vận hành theo chiến lược giá điện
Các chế độ tự dùng, điều khiển theo thời gian, phát lưới tối đa hoặc bộ quản lý năng lượng từ xa giúp công trình tùy biến phương án lưu trữ theo biểu giá và mục tiêu vận hành.[2]
1Khi nào nên chọn 110M1-HYA
Nên chọn Sigen PV 110M1-HYA khi công trình đã xác định rõ nhu cầu biến tần 3 pha 110kW, cần lưu trữ nối lưới, có đủ không gian bố trí SigenStack và muốn quản lý năng lượng qua mySigen, bộ quản lý năng lượng hoặc cảm biến công suất. Đây là một lựa chọn mạnh cho các hệ thương mại, công nghiệp đang chuẩn bị mở rộng sang hệ điện mặt trời kèm lưu trữ mà không đi theo cấu hình dự phòng riêng của HYB.[1][2]
12. Hiểu lầm thường gặp về Sigen PV 110M1-HYA
13. Câu hỏi thường gặp về Sigen PV 110M1-HYA
14. Giá Sigen PV 110M1-HYA và nhận báo giá
Thông tin cần gửi để nhận báo giá
- Tổng công suất hệ PV và model tấm pin.
- Số chuỗi PV, điện áp chuỗi và cách bố trí mái.
- Nhu cầu lưu trữ và số mô-đun SigenStack.
- Kiểu lưới, điện áp AC và yêu cầu điều tiết công suất.
- Khoảng cách cáp AC/DC và vị trí lắp biến tần.
- Phương án truyền thông, giám sát và hồ sơ nghiệm thu.
Phần Việt Nam Solar sẽ kiểm tra
Đội ngũ kỹ thuật rà lại dải MPPT, số chuỗi PV, công suất hệ lưu trữ, tiết diện cáp AC/DC, cảm biến công suất, phương án truyền thông và hồ sơ nghiệm thu trước khi chốt cấu hình và báo giá trọn bộ.
