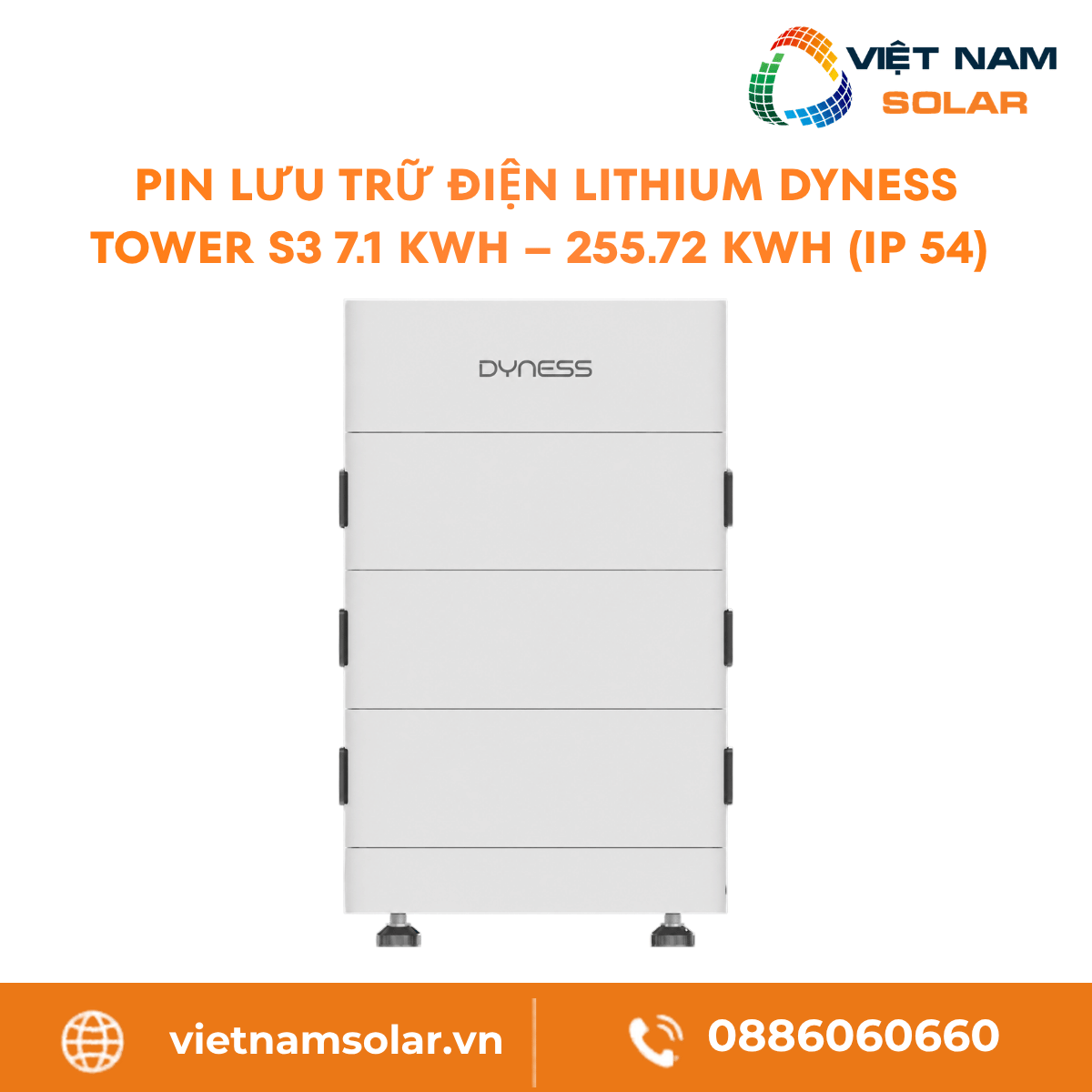

Tower S3 – Pin Lưu Trữ Điện Lithium Dyness Tower S3 7.1 kWh – 255.72 kWh (IP 54)

Tower S3 là hệ pin lưu trữ điện lithium cao áp dùng tế bào pin lithium sắt phosphate (LFP), gồm năm cấu hình TS7, TS10, TS14, TS17 và TS21, với năng lượng danh định từ 7,10 kWh đến 21,31 kWh cho mỗi tháp, Dòng sản phẩm hướng đến nhà ở lớn và công trình thương mại nhỏ cần lưu điện theo mô đun. ^[1][2][3]

Thiết kế xếp chồng giúp ghép từ hai đến sáu mô đun HV9637S trong một tháp, dùng đầu nối tích hợp giữa các mô đun và giao tiếp CAN hoặc RS485 với biến tần, Hệ thống hỗ trợ tối đa 12 tháp song song, đưa tổng năng lượng danh định lên 255,72 kWh khi dùng 12 tháp TS21 cùng mã sản phẩm và cùng dung lượng. ^[1][2][3]

Tower S3 dùng độ sâu xả khuyến nghị 95%, cấp bảo vệ IP54, dải nhiệt độ sạc từ 0°C đến 50°C và dải nhiệt độ xả từ -10°C đến 50°C, Trang sản phẩm của Dyness còn nêu giám sát thời gian thực, điều khiển từ xa, cập nhật phần mềm qua mạng và thời gian kiểm chứng thị trường năm năm không ghi nhận tai nạn. ^[1][2]

Tower S3 dùng mô đun pin HV9637S 96 V, 37 Ah và năng lượng 3,552 kWh cho mỗi mô đun, Cấu hình TS7 ghép hai mô đun, TS10 ghép ba mô đun, TS14 ghép bốn mô đun, TS17 ghép năm mô đun và TS21 ghép sáu mô đun, tạo dải điện áp danh định từ 192 V đến 576 V. ^[2][3]

Năng lượng sử dụng được lần lượt đạt 6,745 kWh, 10,127 kWh, 13,499 kWh, 16,872 kWh và 20,245 kWh, Công suất sạc và xả liên tục tối đa khi giao tiếp với biến tần tăng theo số mô đun, từ 4,26 kW ở TS7 lên 12,78 kW ở TS21, trong khi dung lượng danh định của mọi cấu hình giữ ở mức 37 Ah. ^[2][3]

Mỗi mã sản phẩm dùng độ sâu xả khuyến nghị 95%, giao tiếp CAN hoặc RS485, cấp bảo vệ IP54 và số chu kỳ từ 6.000 trở lên trong điều kiện thử 0,2C, 25°C, 95% độ sâu xả và ngưỡng cuối vòng đời 70%, Kích thước, khối lượng, điện áp làm việc và công suất phải khớp với biến tần trước khi chốt cấu hình. ^[2]

Pin lưu trữ điện lithium Dyness Tower S3 là hệ điện áp một chiều cao nên chỉ kỹ thuật viên được đào tạo và ủy quyền mới được đấu nối, lắp đặt và bảo trì^[3]. Trước khi kết nối, người thi công phải ngắt lưới, tắt pin và xác nhận toàn hệ đã mất điện^[3]. Kỹ thuật viên phải giữ đúng cực dương và cực âm, ngăn ngắn mạch và không nối pin trực tiếp vào nguồn điện xoay chiều^[3].

Hệ thống quản lý pin (BMS) bảo vệ trước quá sạc, quá xả, quá dòng, nhiệt độ cao và nhiệt độ thấp^[3]. BMS còn tự động điều phối sạc xả và cân bằng dòng điện cùng điện áp từng cell^[3]. Cell dùng công nghệ LiFePO4 an toàn nội tại, không độc và thân thiện với môi trường^[3].

Vỏ máy đạt cấp bảo vệ IP54 chống bụi, chống nước^[2]. Hệ cần điểm tiếp địa ổn định với điện trở không lớn hơn 1 Ω và phải đặt tránh xa nước, lửa, khí dễ cháy cùng nguồn nhiệt^[3]. Khi xảy ra cháy chỉ được dùng bình chữa cháy bột khô và cấm bình bọt^[3].

Pin lưu trữ điện lithium Dyness Tower S3 có năm cấu hình dùng chung một nền tảng.^[1] Năm mã sản phẩm gồm TS7, TS10, TS14, TS17 và TS21. Điểm khác biệt nằm ở số mô đun pin HV9637S ghép nối tiếp trong mỗi tháp. TS7 dùng 2 mô đun, TS10 dùng 3 mô đun, TS14 dùng 4 mô đun, TS17 dùng 5 mô đun và TS21 dùng 6 mô đun.^[2]

Năng lượng danh định trải từ 7,10 kWh ở TS7 đến 21,31 kWh ở TS21.^[2] Điện áp danh định tăng theo, từ 192 V lên 576 V.^[2] Công suất sạc và xả liên tục tối đa cũng tăng dần, từ 4,26 kW đến 12,78 kW.^[2] Nhờ đó mỗi cấu hình phục vụ một mức tải và một dải điện áp biến tần riêng.^[1]

Hệ thống cho phép ghép tối đa 12 tháp song song, đạt tổng khoảng 255,72 kWh.^[2] Các tháp ghép phải cùng mã sản phẩm và cùng dung lượng.^[2] Anh chị nên chọn cấu hình theo nhu cầu lưu điện, công suất tải và biến tần đang dùng.^[1] Tower S3 vì vậy phù hợp cả hộ gia đình lẫn công trình lớn hơn.^[1]

Tài liệu kỹ thuật Tower S3 phục vụ chọn pin, kiểm tra biến tần, lắp đặt hệ cao áp và xử lý lỗi khi vận hành, Hồ sơ chính gồm trang sản phẩm, tài liệu thông số, hướng dẫn sử dụng, bảo hành, chứng nhận, danh sách tương thích và công cụ tra cứu số seri. ^{[1][2][3][4][5]}

Tài liệu thông số cung cấp dữ liệu của TS7, TS10, TS14, TS17 và TS21, gồm năng lượng danh định, năng lượng sử dụng được, điện áp, công suất sạc xả, kích thước, khối lượng, nhiệt độ, giao tiếp, cấp bảo vệ và chứng nhận, Hướng dẫn sử dụng bổ sung yêu cầu tiếp địa, khoảng cách lắp, trình tự tự kiểm tra, kết nối biến tần, ghép song song, bảo trì, lưu kho và bảng xử lý trạng thái. ^[2][3]

Người thiết kế nên đối chiếu mã sản phẩm pin, phiên bản phần mềm, cổng giao tiếp, sơ đồ chân CAN hoặc RS485 và danh sách biến tần tương thích trước khi đặt hàng, Người dùng nên giữ hóa đơn, số seri, thẻ bảo hành, ảnh nhãn sản phẩm và biên bản lắp đặt để tra cứu hoặc gửi yêu cầu hỗ trợ. ^[3][4][5]

Pin lưu trữ điện lithium Dyness Tower S3 là hệ điện áp cao.^[3] Chỉ kỹ thuật viên được đào tạo và có chứng chỉ mới được phép lắp đặt và đấu nối.^[3] Đấu sai cực hoặc thao tác khi chưa cắt nguồn có thể gây điện giật và hư biến tần.^[3] Lắp đặt đúng kỹ thuật giúp Tower S3 chạy ổn định và bền lâu.^[3]

Chọn vị trí sạch, khô, thoáng gió cho Tower S3.^[3] Tránh nắng trực tiếp, mưa tạt, tuyết tích tụ, nguồn nhiệt, khí dễ cháy và tường dễ cháy.^[3] Giữ khoảng trống an toàn tối thiểu 100 đến 200 mm theo sơ đồ.^[3] Điểm tiếp địa phải ổn định và điện trở hệ tiếp địa không lớn hơn 1 Ω.^[3] Nhiệt độ lắp đặt nằm trong khoảng 0 đến 55 °C.^[3]

Kỹ thuật viên đặt đế và xếp chồng từ 2 đến 6 mô đun HV9637S.^[3] Mỗi mô đun cố định bằng bốn vít để chống nghiêng đổ.^[3] Tiếp theo đấu truyền thông CAN/RS485 tới biến tần và đấu đúng cực dương, cực âm.^[3] Trình tự bật nguồn là ngắt lưới, tắt pin, kiểm tra đã mất điện rồi mới kết nối.^[3]

Tower S3 duy trì trạng thái ổn định nhờ hệ quản lý pin BMS giám sát liên tục dòng, điện áp và nhiệt độ từng tế bào pin.^[3] BMS bảo vệ hệ khỏi quá xả, quá sạc, quá dòng và nhiệt độ vượt ngưỡng.^[3] Hệ tự cân bằng điện áp giữa các tế bào pin khi sạc và xả.^[3] Người vận hành nên theo dõi SOC cùng trạng thái BMS qua phần mềm giám sát.^[3]

Dải nhiệt độ sạc của Tower S3 nằm từ 0°C đến 50°C.^[3] Dải nhiệt độ xả trải rộng từ -10°C đến 50°C.^[3] Độ sâu xả khuyến nghị đạt 95% giúp khai thác phần lớn dung lượng mà vẫn an toàn.^[3] Tuổi thọ hệ không dưới 6000 chu kỳ khi vận hành đúng ngưỡng công bố.^[3]

Bảo trì định kỳ gồm kiểm tra đầu nối, dây truyền thông và tiếp địa.^[3] Vệ sinh bề mặt và giữ khu vực lắp đặt thông gió tốt.^[3] Khi lưu kho dài ngày cần giữ SOC ở mức 50% đến 55%.^[3] Nhiệt độ kho nên nằm từ 5°C đến 45°C.^[3] Hãy sạc lại định kỳ mỗi 10 tháng và tránh để hệ cạn kiệt kéo dài.^[3]

Pin lưu trữ điện lithium Dyness Tower S3 dùng BMS và đèn trạng thái để giám sát toàn hệ.^[3] BMS theo dõi liên tục điện áp, dòng điện, nhiệt độ và SOC của từng mô đun.^[3] Khi một giá trị vượt ngưỡng an toàn, hệ phát cảnh báo hoặc kích hoạt bảo vệ.^[3] Đèn đỏ giữ sáng cho biết Tower S3 đang có lỗi cần kiểm tra.^[3] Nguyên tắc chung là đọc mã lỗi và ngắt tải trước khi thao tác.^[3]

Cảnh báo thường gặp đầu tiên là lỗi truyền thông giữa pin và biến tần.^[3] Kế đến là pin dừng hoạt động do hở mạch tại bộ ngắt DC.^[3] SOC lệch giữa các mô đun cũng là sự cố phổ biến trên Tower S3.^[3] Khi nhiệt độ ra ngoài dải 0°C đến 55°C, hệ báo quá nhiệt hoặc thấp nhiệt.^[3]

Người dùng phải dừng vận hành ngay khi gặp mùi lạ, vỏ biến dạng hoặc rò điện phân.^[3] Tuyệt đối không chạm vào chất rò và khí bay hơi từ Tower S3.^[3] Hãy giữ pin tránh xa nước và nguồn lửa.^[3] Sau đó liên hệ đội kỹ thuật trong vòng 24 giờ để được hỗ trợ.^[3]

Pin lưu trữ điện lithium Dyness Tower S3 được bảo hành tiêu chuẩn 10 năm tại Việt Nam. ^[4] Khách hàng cần đăng ký bảo hành ngay sau khi lắp đặt để kích hoạt quyền lợi. ^[4] Mỗi thiết bị có số seri riêng in trên nhãn máy. ^[3] Bạn tra cứu trạng thái bảo hành theo số seri tại cổng ems.dyness.com. ^[5]

Bảo hành giữ hiệu lực khi hệ thống lắp đặt và vận hành đúng chuẩn. ^[3] Tiếp địa phải chắc chắn với điện trở dưới 1 ohm. ^[3] Môi trường cần khô ráo và thoáng mát đúng yêu cầu. ^[3] Kỹ thuật viên được ủy quyền phải thực hiện lắp đặt. ^[3] Pin LiFePO4 đạt trên 6000 chu kỳ với độ sâu xả 95%. ^[3]

Bảo hành loại trừ khi người dùng tự tháo vỏ làm rách tem niêm phong. ^[3] Lắp đặt sai hoặc đảo cực và nối pin trực tiếp vào điện xoay chiều cũng bị loại trừ. ^[3] Hư hỏng do nước, lửa, quá áp hay sử dụng sai đều nằm ngoài phạm vi bảo hành. ^[3] Việt Nam Solar là nhà phân phối ủy quyền tiếp nhận và xử lý bảo hành tại Việt Nam. ^[6]

Việt Nam Solar hỗ trợ tư vấn cấu hình Tower S3 theo dữ liệu tải, năng lượng dùng mỗi ngày, thời gian dự phòng, dòng inverter đang dùng và kế hoạch mở rộng, gồm pin lưu trữ, inverter hybrid tương thích, tủ điện, cáp DC, truyền thông CAN và RS485, phương án dự phòng và nghiệm thu. ^[4]

Pin lưu trữ điện lithium Dyness Tower S3 hợp với nhà ở lớn dùng nhiều điện và công trình thương mại nhỏ. Đây là hệ pin cao áp dạng mô đun xếp chồng nên chiếm ít diện tích sàn. Mỗi tháp cho dải dung lượng 7,10 kWh đến 21,31 kWh và phủ nhiều mức tải. Khi cần thêm dự phòng, hệ ghép tối đa 12 tháp đạt 255,72 kWh. ^[1][2][6]

Tower S3 dùng pin LiFePO4 với tuổi thọ trên 6000 chu kỳ và bảo hành 10 năm. Kiến trúc điện áp cao 192 V đến 576 V giúp giảm dòng và hạ tổn hao trên dây. Độ sâu xả 95% khai thác gần hết dung lượng mỗi chu kỳ. Cấp bảo vệ IP54 cho phép đặt trong nhà hoặc ngoài trời có mái che. ^[1][2]

Điểm cần cân nhắc là hệ đòi hỏi biến tần hybrid cao áp tương thích. Tower S3 làm việc với Solis, GoodWe, Deye, Solplanet, SAJ, Hoymiles, Ingeteam, Kaco và Solinteg qua CAN hoặc RS485. Khối lượng mỗi tháp từ 103 kg đến 263 kg nên cần thợ kỹ thuật lắp đặt. Nhóm nên chọn là chủ nhà muốn tối ưu điện mặt trời và dự phòng. ^[2][6]

Tower S3 không phải một mã sản phẩm riêng biệt có sẵn 255,72 kWh, Một tháp có năng lượng danh định từ 7,10 kWh đến 21,31 kWh, còn mức 255,72 kWh hình thành khi ghép song song 12 tháp TS21 cùng mã sản phẩm, cùng dung lượng và đáp ứng yêu cầu cân bằng trước khi mở rộng. ^[1][2][3]

Cấp bảo vệ IP54 không đồng nghĩa với việc đặt pin ở mọi vị trí ngoài trời, Hướng dẫn lắp đặt vẫn yêu cầu tránh nắng trực tiếp, mưa tạt, tuyết tích tụ, khí dễ cháy, vật liệu dễ cháy và môi trường bẩn, đồng thời giữ điểm tiếp địa ổn định cùng khoảng trống quanh hệ. ^[3]

Thiết kế xếp chồng và đầu nối tích hợp giúp giảm dây giữa các mô đun, nhưng mỗi mô đun nặng khoảng 40 đến 41 kg nên quá trình nâng đặt vẫn cần thiết bị nâng hoặc thêm người hỗ trợ, Số chu kỳ từ 6.000 trở lên cũng gắn với điều kiện thử cụ thể, gồm 0,2C, 25°C, độ sâu xả 95% và ngưỡng cuối vòng đời 70%. ^[1][2][3]

Câu hỏi về Tower S3 thường tập trung vào năm nhóm, dung lượng thực dùng, số tháp mở rộng, biến tần tương thích, điều kiện lắp đặt và bảo hành, Người mua cần phân biệt năng lượng một tháp với năng lượng toàn hệ, đồng thời kiểm tra dải điện áp của từng mã sản phẩm trước khi ghép với biến tần. ^[1][2][3][6]

TS7, TS10, TS14, TS17 và TS21 dùng cùng mô đun HV9637S nhưng khác số lượng mô đun, điện áp, công suất và khối lượng, Mọi hệ song song phải dùng tháp cùng mã sản phẩm và cùng dung lượng, trạng thái sạc đạt 100% khi mở rộng, chênh lệch điện áp tổng giữa các cụm nhỏ hơn 20 V và khoảng thời gian giữa cụm mới với cụm đang dùng dưới sáu tháng. ^[2][3]

Người dùng cần hiểu IP54 vẫn đi kèm yêu cầu tránh nắng trực tiếp và mưa tạt, còn bảo trì phải do người có chuyên môn thực hiện sau khi tắt hệ, Phần hỏi đáp bên dưới trả lời ngắn theo dữ liệu chính thức để hỗ trợ chọn mã sản phẩm, chuẩn bị vị trí lắp và trao đổi với kỹ thuật viên. ^[3][4][6]

Giá Tower S3 phụ thuộc mã sản phẩm TS7, TS10, TS14, TS17 hoặc TS21, số lượng tháp, biến tần cao áp, thiết bị đóng cắt DC, cáp nguồn, cáp giao tiếp, vận chuyển và điều kiện lắp đặt, Hệ nhiều tháp còn phát sinh yêu cầu truyền thông song song, điện trở CAN, kiểm tra trạng thái sạc và cân bằng điện áp trước khi đưa vào vận hành. ^[2][3][6]

Báo giá chính xác cần dựa trên năng lượng sử dụng được, công suất tải, thời gian dự phòng, dải điện áp biến tần, vị trí đặt pin, tải trọng nền và kế hoạch tăng dung lượng, Cấu hình chỉ dựa trên kWh dễ dẫn đến pin không khớp biến tần, công suất sạc xả thấp hơn nhu cầu hoặc thiếu phụ kiện. ^[2][3]

Khách hàng nên gửi ảnh nhãn biến tần, hóa đơn điện, công suất dàn pin, danh sách tải cần duy trì, ảnh tủ điện, vị trí đặt pin và thời gian dự phòng mong muốn, Việt Nam Solar dùng các dữ liệu này để đề xuất mã sản phẩm, số tháp, vật tư bảo vệ, phương án lắp và giá tham khảo cho từng công trình. ^[7]
