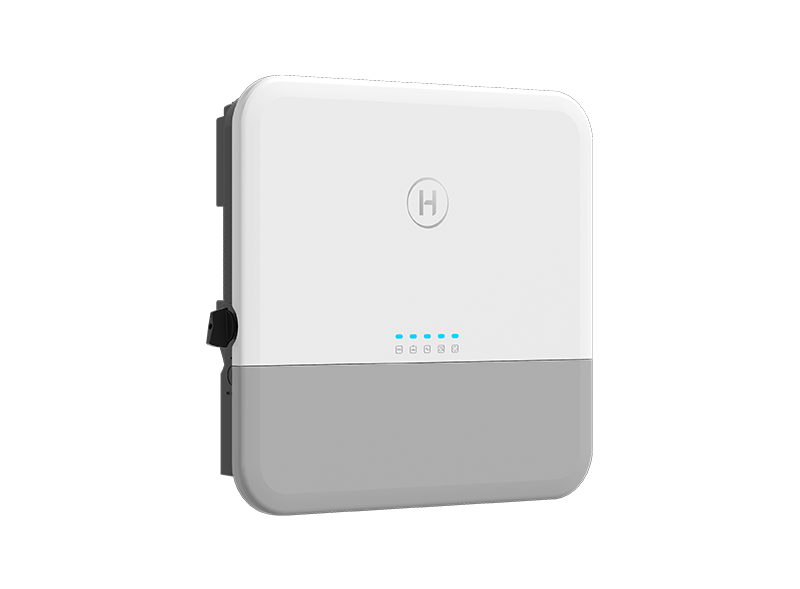

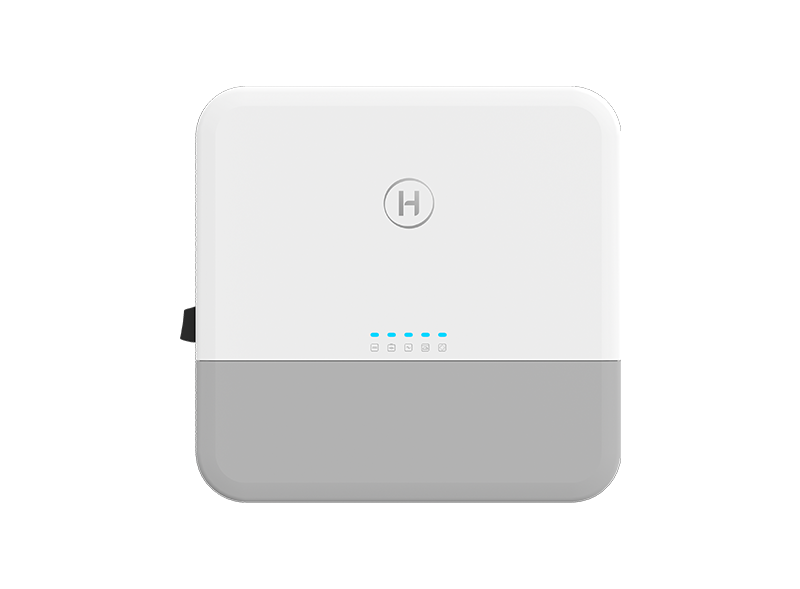

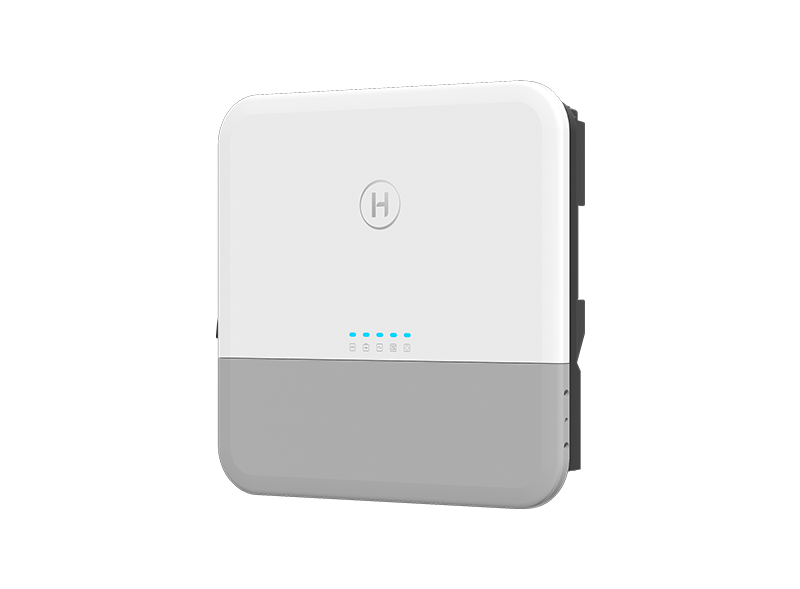

Inverter hybrid một pha điều phối bốn nguồn công suất trong một hệ điện mặt trời gia đình gồm tấm pin, pin lưu trữ, lưới điện và tải trong nhà. [1] Điểm mạnh của một máy hybrid nằm ở cách máy phối hợp bốn nguồn đó, không nằm ở một con số riêng lẻ. [1] Hoymiles công bố sáu tính năng cho HIS-3L-G3, mỗi tính năng gắn với một giới hạn phải tính khi thiết kế hệ. [2] Ba tính năng đầu thuộc phần cứng gồm kích thước thân máy, số bộ MPPT (bám điểm công suất cực đại) và thời gian chuyển nguồn. [2] Ba tính năng sau thuộc phần điều khiển gồm chế độ vận hành, quản lý năng lượng bằng AI và khả năng ghép song song. [2] Thân máy dày 99 mm và nặng 17 kg quyết định nơi được phép lắp trong nhà. [2] Dòng vào 18 A mỗi bộ MPPT quyết định số tấm pin mắc được trên một chuỗi. [2] Thời gian chuyển nguồn 0 ms quyết định nhóm tải nào chịu được khi lưới mất điện. [2] Sáu tính năng trên mô tả bậc công suất 3000 W của HIS-3L-G3, các bậc khác trong dòng HIS-G3 có số liệu riêng. [2] Bản G3 dùng đèn báo LED, bản G3S dùng LCD, phần số liệu điện của hai bản giống nhau. [2] Việt Nam Solar khảo sát vị trí lắp và cấu hình hệ trước khi xác định số bộ, hotline 088.60.60.660. [6] Bảng thông số của HIS-3L-G3 chia theo bốn cổng công suất của máy: pin lưu trữ, đầu vào tấm pin, cổng nối lưới và cổng dự phòng. [2] Mỗi cổng có giới hạn điện áp và dòng riêng, nên số liệu của cổng này không thay cho cổng kia. [1] Hai nhóm còn lại mô tả hiệu suất chuyển đổi và điều kiện môi trường làm việc. [2] Người thiết kế hệ đọc nhóm PV để xác định số tấm pin trên mỗi chuỗi. [1] Nhóm pin quyết định loại và điện áp khối pin lưu trữ ghép được vào máy. [1] Nhóm nối lưới quyết định công suất lớn nhất máy đẩy ra lưới. [1] Nhóm dự phòng quyết định nhóm tải nào đấu vào đường điện dự phòng. [1] Nhóm chung quyết định nơi được phép lắp máy. [1] Mạch phía tấm pin dùng cấu trúc không biến áp, mạch phía pin lưu trữ dùng cách ly tần số cao. [2] Máy có sẵn RS485 và cổng DRM (điều khiển công suất theo yêu cầu lưới) kèm 2 ngõ vào số và 2 ngõ ra số. [2] Kết nối Wi-Fi, Ethernet hoặc 4G thuộc phần tùy chọn, không có sẵn theo máy. [2] Inverter hybrid đứng giữa chuỗi tấm pin điện áp cao và đường điện trong nhà, nên phần bảo vệ nằm ngay trong máy. [1] Bảo vệ tích hợp nghĩa là chức năng có sẵn trong mạch, không cần lắp thêm thiết bị ngoài. [1] HIS-3L-G3 công bố bảy lớp bảo vệ tích hợp cho cả phía một chiều và phía xoay chiều. [2] Máy có thêm mạch chống sét lan truyền loại Type II ở cả hai phía. [2] Chứng nhận là kết quả thử của phòng thí nghiệm độc lập theo một chuẩn cụ thể. [1] Nhóm chuẩn an toàn và tương thích điện từ gồm IEC 62109-1/-2 và EN 61000-6-1/-2/-3/-4. [2] Nhóm chuẩn đấu nối lưới gồm G98, G99, G100, EN 50549-1/-10 và nhiều chuẩn theo từng thị trường. [2] Hai nhóm trả lời hai câu hỏi tách biệt: máy có an toàn khi vận hành, và máy có hòa lưới đúng quy định. [1] IEC 61727 quy định đặc tính đấu nối của hệ quang điện vào lưới hạ áp. [2] IEC 60068 quy định phép thử môi trường, IEC 61683 quy định cách đo hiệu suất bộ chuyển đổi công suất. [2] Việt Nam Solar phân phối chính hãng Hoymiles và cung cấp hồ sơ chứng nhận kèm máy. [5] MPPT (bám điểm công suất cực đại) là mạch dò liên tục điểm làm việc cho công suất lớn nhất của chuỗi tấm pin. [1] Điểm làm việc này dịch chuyển theo cường độ nắng và nhiệt độ tấm pin trong ngày. [1] Một bộ MPPT chỉ giữ được một điểm làm việc cho toàn bộ số tấm pin đấu vào nó. [1] Khi hai chuỗi có góc nắng lệch nhau, chuỗi bị che sẽ kéo điểm làm việc chung xuống. [1] HIS-3L-G3 có hai bộ MPPT độc lập, mỗi bộ nhận tối đa một chuỗi. [2] Hai bộ dò riêng nên hai chuỗi vận hành ở hai điểm công suất tách biệt. [2] Dòng vào tối đa của mỗi bộ đạt 18 A, con số này giới hạn dòng của tấm pin mắc vào chuỗi. [2] Khoảng bám 90 - 500 V giới hạn số tấm pin nối tiếp trên một chuỗi. [2] Điện áp hở mạch của tấm pin tăng khi nhiệt độ giảm, nên số tấm nối tiếp phải tính theo nhiệt độ thấp nhất tại nơi lắp. [1] Hai bộ MPPT nhận hai cấu hình chuỗi khác nhau về số tấm, miễn mỗi chuỗi nằm trong khoảng 90 - 500 V và dưới 18 A. [2] Việt Nam Solar tính cấu hình chuỗi theo loại tấm pin và hướng mái thực tế, hotline 088.60.60.660. [6] Công suất nối lưới là mức công suất inverter đẩy ra lưới trong vận hành liên tục. [1] Công suất dự phòng đỉnh là mức máy giữ trong thời gian ngắn khi tải khởi động. [1] Oát đo công suất thực tải tiêu thụ, còn vôn ampe đo công suất biểu kiến gồm cả phần dòng không sinh công. [1] HIS-3L-G3 có ba con số công suất tách biệt: 3000 W danh định phía lưới, 3300 VA biểu kiến tối đa phía lưới và 6000 VA đỉnh phía dự phòng. [2] Mức 6000 VA giữ trong 10 giây, đây không phải mức chạy liên tục. [2] Người thiết kế lấy 3000 W để tính tổng tải chạy thường xuyên trong nhà. [1] Mức 6000 VA quyết định máy có kéo nổi dòng khởi động của máy bơm và điều hòa hay không. [1] Cổng nối lưới và cổng dự phòng có dòng ra khác nhau, nên hai cổng tính riêng. [2] Mức 6000 VA của nhánh dự phòng giữ trong 10 giây, tổng tải chạy liên tục vẫn phải nằm dưới 3000 W. [2] Khoảng điện áp lưới cho phép ứng với ba mức danh định là 154 - 264 V, 161 - 276 V và 168 - 288 V. [2] Việt Nam Solar tính danh sách tải đấu vào nhánh dự phòng theo dòng khởi động thực tế, hotline 088.60.60.660. [6] Thời gian chuyển nguồn dự phòng đo khoảng trống điện áp giữa lúc lưới mất và lúc máy cấp lại điện cho tải. [1] Khoảng trống này quyết định thiết bị trong nhà có khởi động lại hay không. [1] Máy tính, modem và bộ nhớ của thiết bị điều khiển tắt khi mất điện quá vài mili giây. [1] HIS-3L-G3 ghi nhận thời gian chuyển sang cấp điện dự phòng ở mức 0 ms. [2] Hoymiles xếp mức này ngang với UPS (bộ lưu điện). [1] Chế độ vận hành quyết định máy lấy điện từ nguồn nào và nạp pin vào lúc nào trong ngày. [1] HIS-3L-G3 nhận nhiều chế độ vận hành, trong đó có cắt đỉnh tải và tối đa tám khung giờ TOU (khung giờ điện). [1] Hai nhóm tính năng này thuộc phần điều khiển, tách khỏi phần giới hạn công suất của phần cứng. [1] Mức chuyển nguồn 0 ms áp dụng cho nhóm tải đấu vào nhánh dự phòng, nhóm tải đấu thẳng vào lưới không có phần này. [2] Ứng dụng và nền tảng S-Miles Cloud là nơi theo dõi vận hành và đặt cấu hình cho hệ. [1] Việt Nam Solar hướng dẫn chọn chế độ vận hành theo biểu giá điện và nhóm tải thực tế, hotline 088.60.60.660. [6] Khoảng điện áp pin là khoảng làm việc của cổng pin trên inverter. [1] Khối pin lưu trữ có điện áp nằm ngoài khoảng này sẽ không ghép được vào máy. [1] HIS-3L-G3 làm việc với pin trong khoảng 40 - 60 V, tức nhóm pin áp thấp. [2] Máy nhận cả pin lithium-ion và pin axit chì, người thiết kế chọn loại theo điện áp và theo chuẩn truyền tin. [2] Chuẩn truyền tin quyết định inverter có đọc được dữ liệu từ BMS (mạch quản lý pin) hay không. [1] HIS-3L-G3 trao đổi dữ liệu với khối pin qua chuẩn CAN. [2] Chiến lược sạc pin lithium tự thích ứng theo BMS, tức inverter nhận giới hạn dòng và giới hạn điện áp từ khối pin. [2] Hai thông số này quyết định danh sách pin lưu trữ ghép được với máy. [1] Điện áp của khối pin phải nằm trong khoảng 40 - 60 V của cổng pin ở mọi trạng thái vận hành. [2] Công suất sạc 3000 W và dòng 75 A là giới hạn của inverter, khối pin có giới hạn riêng do BMS đặt. [1] Việt Nam Solar đối chiếu chuẩn truyền tin và khoảng điện áp trước khi ghép khối pin vào máy, hotline 088.60.60.660. [6] Ghép song song là cách đấu nhiều inverter cùng loại vào một hệ để tăng công suất. [1] Một bộ HIS-3L-G3 cấp 3000 W phía nối lưới, mức này giới hạn tổng tải của hệ dùng một bộ. [2] Hộ gia đình có tải lớn hơn cần nhiều bộ chạy song song. [1] Hoymiles cho phép ghép song song tối đa 10 bộ HIS-3L-G3. [1] Cấu hình ghép áp dụng cho cả hệ nối lưới và hệ độc lập. [1] Các bộ trong hệ ghép trao đổi dữ liệu qua đường truyền tin để chia tải với nhau. [1] HIS-3L-G3 có sẵn RS485, kèm các phần tùy chọn Wi-Fi, Ethernet và 4G. [2] Số bộ ghép quyết định công suất tối đa của hệ, nên phải xác định sớm khi thiết kế. [1] Mức 10 bộ là trần của hãng, số bộ thực tế còn phụ thuộc công suất đăng ký với điện lực. [1] Cấu hình ghép và trình tự đặt thông số giữa các bộ làm theo tài liệu hướng dẫn của hãng. [1] Việt Nam Solar khảo sát tải và cấu hình hệ trước khi xác định số bộ ghép, hotline 088.60.60.660. [6] Kích thước thân máy quyết định nơi được phép lắp inverter trong nhà. [1] Cấp bảo vệ quyết định máy lắp được ngoài trời hay chỉ lắp trong nhà. [1] Hoymiles gọi thiết kế của dòng HIS-G3 là siêu mỏng và xếp phần này vào tính năng đầu tiên. [1] HIS-3L-G3 đo 506 × 495 × 99 mm và nặng 17 kg, kiểu lắp treo tường. [2] Chiều dày 99 mm nhỏ hơn một nửa mức 202 mm của dòng HYS trước đó. [1] Cấp bảo vệ IP66 chặn bụi hoàn toàn và chặn tia nước áp lực mạnh. [2] Khoảng nhiệt độ làm việc từ -25 đến 65 °C, máy giảm tải khi vượt 45 °C. [2] Hai nhóm số liệu này quyết định vị trí lắp và mức công suất máy giữ được vào ngày nắng nóng. [1] Cấp IP66 cho phép lắp ngoài trời, nắng chiếu trực tiếp vẫn đẩy nhiệt độ máy lên và kích hoạt giảm tải sớm hơn. [1] Ngưỡng giảm tải 45 °C nằm dưới trần 65 °C của khoảng nhiệt độ làm việc. [2] Việt Nam Solar khảo sát vị trí lắp trước khi lắp đặt, hotline 088.60.60.660. [6] Tài liệu kỹ thuật chính hãng là tập hồ sơ do Hoymiles phát hành cho một mã sản phẩm cụ thể. [1] Mỗi loại tài liệu trả lời một nhóm câu hỏi khác nhau, nên độ đầy đủ của hồ sơ quyết định phạm vi công việc thực hiện được. [1] Datasheet cấp số liệu điện để thiết kế hệ, user manual cấp quy trình lắp đặt và đấu nối. [2] Bộ hồ sơ đang mở cho HIS-3L-G3 gồm datasheet HIS-G3 Series REV1.5, chính sách bảo hành, trang tra cứu số seri và chứng nhận nhà phân phối. [2] Datasheet REV1.5 phủ toàn bộ số liệu bốn cổng công suất, hiệu suất chuyển đổi, các lớp bảo vệ và danh mục chứng nhận. [2] User manual của HIS-3L-G3 chưa được phát hành, nên quy trình treo tường, đấu nối và bảng đèn báo trạng thái chưa có căn cứ công bố. [2] Việt Nam Solar cấp phần tài liệu còn thiếu ngay khi hãng phát hành, hotline 088.60.60.660. [6] Kỹ thuật viên phải đọc user manual của Hoymiles trước khi thi công HIS-3L-G3. [2] Các số liệu về lực siết, tiết diện cáp và sơ đồ chân truyền tin phải lấy từ manual của hãng, không suy từ máy khác. [2] Việt Nam Solar cấp bản manual chính hãng ngay khi Hoymiles phát hành, hotline 088.60.60.660. [6] Phân phối chính hãng nghĩa là đơn vị bán hàng nhận sản phẩm trực tiếp từ Hoymiles và được hãng cấp chứng nhận cho quyền này. [5] Tư cách phân phối quyết định đường đi của hàng hóa và đường đi của hồ sơ bảo hành về sau. [5] Máy mua qua kênh chính hãng có số seri nằm trong hệ thống của Hoymiles và tra cứu được trước khi nhận hàng. [4] Việt Nam Solar phân phối inverter hybrid Hoymiles HIS-3L-G3 tại Việt Nam theo chứng nhận của hãng. [5] Bảo hành áp dụng theo chính sách bảo hành Hoymiles, thời hạn cụ thể ghi trên báo giá và phiếu bảo hành của từng lô hàng. [3] Đội kỹ sư khảo sát tải trong nhà và mặt bằng lắp trước khi chọn cấu hình hệ. [6] Kênh hỗ trợ kỹ thuật tiếp nhận yêu cầu sau lắp đặt qua hotline 088.60.60.660. [6] Bài viết này không nêu con số chi phí, các mức giá thay đổi theo cấu hình hệ và theo từng thời điểm. [6] Việt Nam Solar cấp báo giá cho từng cấu hình cụ thể sau khi có kết quả khảo sát. [6] Thời hạn bảo hành của từng lô hàng ghi trên báo giá và phiếu bảo hành, không suy từ lô khác. [3] Đánh giá kỹ thuật khi thiết kế hệ là việc đối chiếu giới hạn của máy với tải thực tế và mặt bằng thực tế. [1] Mỗi thông số của inverter vừa là điểm mạnh, vừa là giới hạn phải tính khi thiết kế hệ. [1] Người thiết kế đọc thông số theo cặp: máy làm được gì và máy dừng ở đâu. [1] Sáu thông số quyết định phần lớn cấu hình của một hệ dùng HIS-3L-G3. [2] Công suất nối lưới 3000 W đặt mức tối đa cho quy mô tải đấu vào hệ. [2] Hai bộ MPPT (bám điểm công suất cực đại) dòng 18 A quyết định cách chia chuỗi tấm pin. [2] Khoảng điện áp pin 40 - 60 V và dòng 75 A quyết định tốc độ sạc và tốc độ xả. [2] Nhiệt độ trên 45 °C làm máy giảm tải, nên vị trí treo quyết định công suất giữ được vào buổi trưa. [2] Sáu nhận định trên áp dụng cho bậc công suất 3000 W của HIS-3L-G3, các bậc khác trong dòng HIS-G3 có số liệu riêng. [2] Kết quả thiết kế thay đổi theo loại tấm pin, loại khối pin lưu trữ và nhiệt độ tại nơi lắp. [1] Việt Nam Solar tính cấu hình hệ theo số liệu khảo sát thực tế, hotline 088.60.60.660. [6] Bảng thông số của inverter ghi nhiều đại lượng khác bản chất nhưng cùng đơn vị hoặc cùng tên gọi. [1] Hiểu nhầm phát sinh khi hai đại lượng khác nhau được đọc thành một. [1] Công suất thực đo bằng W, công suất biểu kiến đo bằng VA, hai đại lượng này không thay cho nhau. [2] Công suất quá tải ngắn hạn đi kèm thời gian duy trì, công suất danh định không kèm giới hạn thời gian. [2] Sáu điểm sau gom các cặp số liệu của HIS-3L-G3 thường bị đọc lẫn. [2] Mỗi điểm nêu quan niệm sai trước, rồi nêu số liệu đúng của máy. [2] Đọc đúng các cặp số liệu này giữ cho cấu hình hệ nằm trong giới hạn của máy. [1] Mỗi con số trong bảng thông số gắn với một cổng cụ thể của máy, nên số của cổng dự phòng không thay cho số của cổng nối lưới. [2] Con số có kèm thời gian duy trì mô tả khả năng chịu quá tải ngắn hạn, không mô tả mức chạy liên tục. [2] Việt Nam Solar đối chiếu từng cặp số liệu với tải thực tế trước khi chọn cấu hình hệ, hotline 088.60.60.660. [6] Phần hỏi đáp gom các câu hỏi lặp lại khi hộ gia đình chọn inverter hybrid một pha. [1] Mỗi câu trả lời bám số liệu công bố của HIS-3L-G3, không suy từ bậc công suất khác. [2] Mười câu hỏi chia thành bốn nhóm gồm quy mô tải, cấu hình tấm pin và pin lưu trữ, điều kiện lắp đặt và dịch vụ sau bán hàng. [1] Nhóm quy mô tải dựa trên công suất danh định 3000 W của máy. [2] Nhóm cấu hình dựa trên hai bộ MPPT (bám điểm công suất cực đại) dòng 18 A và khoảng điện áp pin 40 - 60 V. [2] Nhóm điều kiện lắp đặt dựa trên cấp bảo vệ IP66 và khoảng nhiệt độ làm việc của máy. [2] Nhóm dịch vụ dựa trên chính sách bảo hành Hoymiles và kênh hỗ trợ của Việt Nam Solar. [3] Các câu trả lời trên bám số liệu công bố của HIS-3L-G3, các bậc công suất khác trong dòng HIS-G3 có số liệu riêng. [2] Quy trình treo tường, đấu nối và bảng đèn báo trạng thái nằm trong user manual, tài liệu này chưa được hãng phát hành. [2] Việt Nam Solar trả lời câu hỏi kỹ thuật theo cấu hình từng công trình, hotline 088.60.60.660. [6]HIS-3L-G3 - Inverter Hybrid Hoymiles 3kW 1 Pha (Áp Thấp)

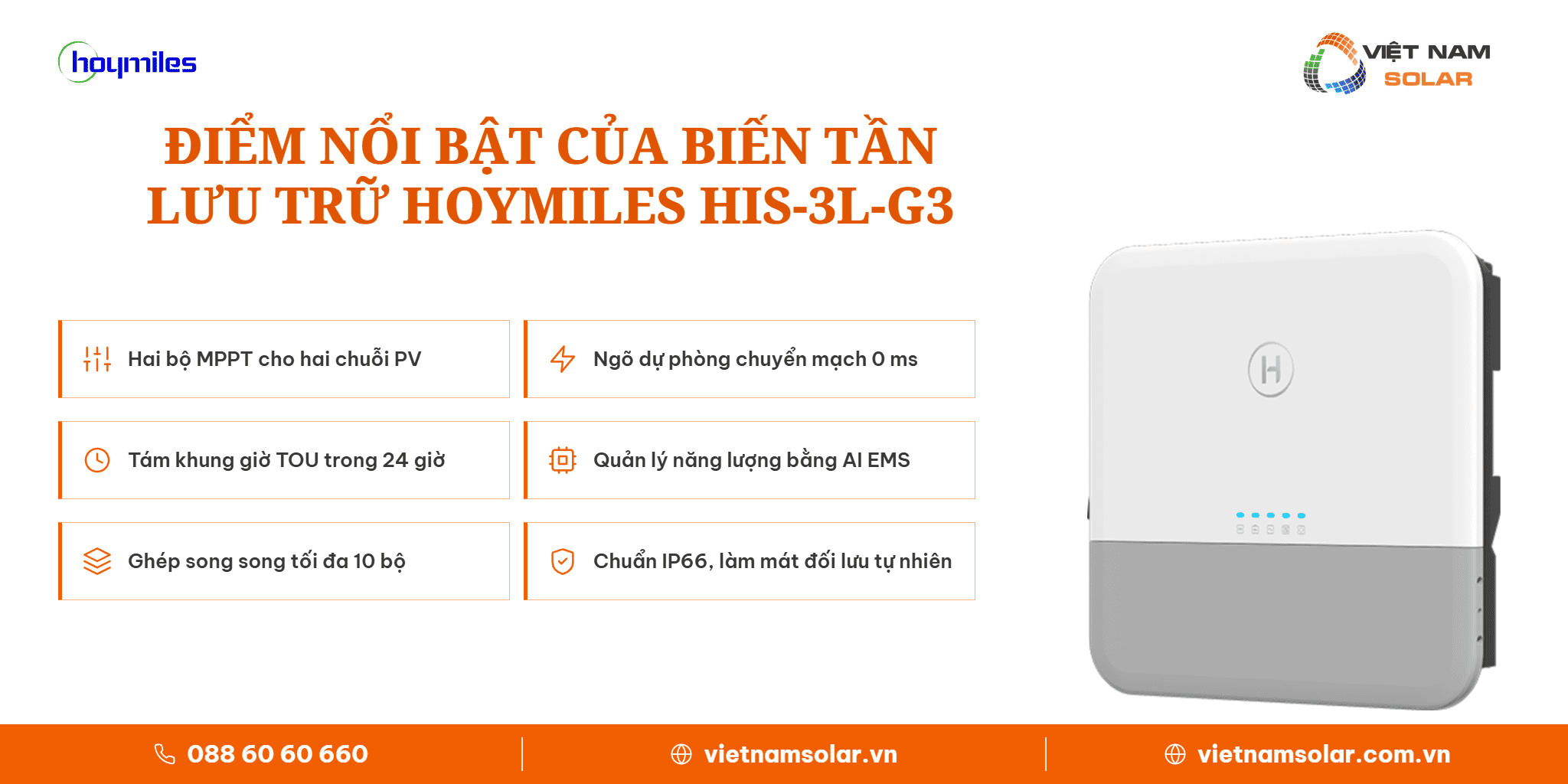

1. Điểm mạnh inverter hybrid Hoymiles HIS-3L-G3 3 kW một pha Điểm mạnh

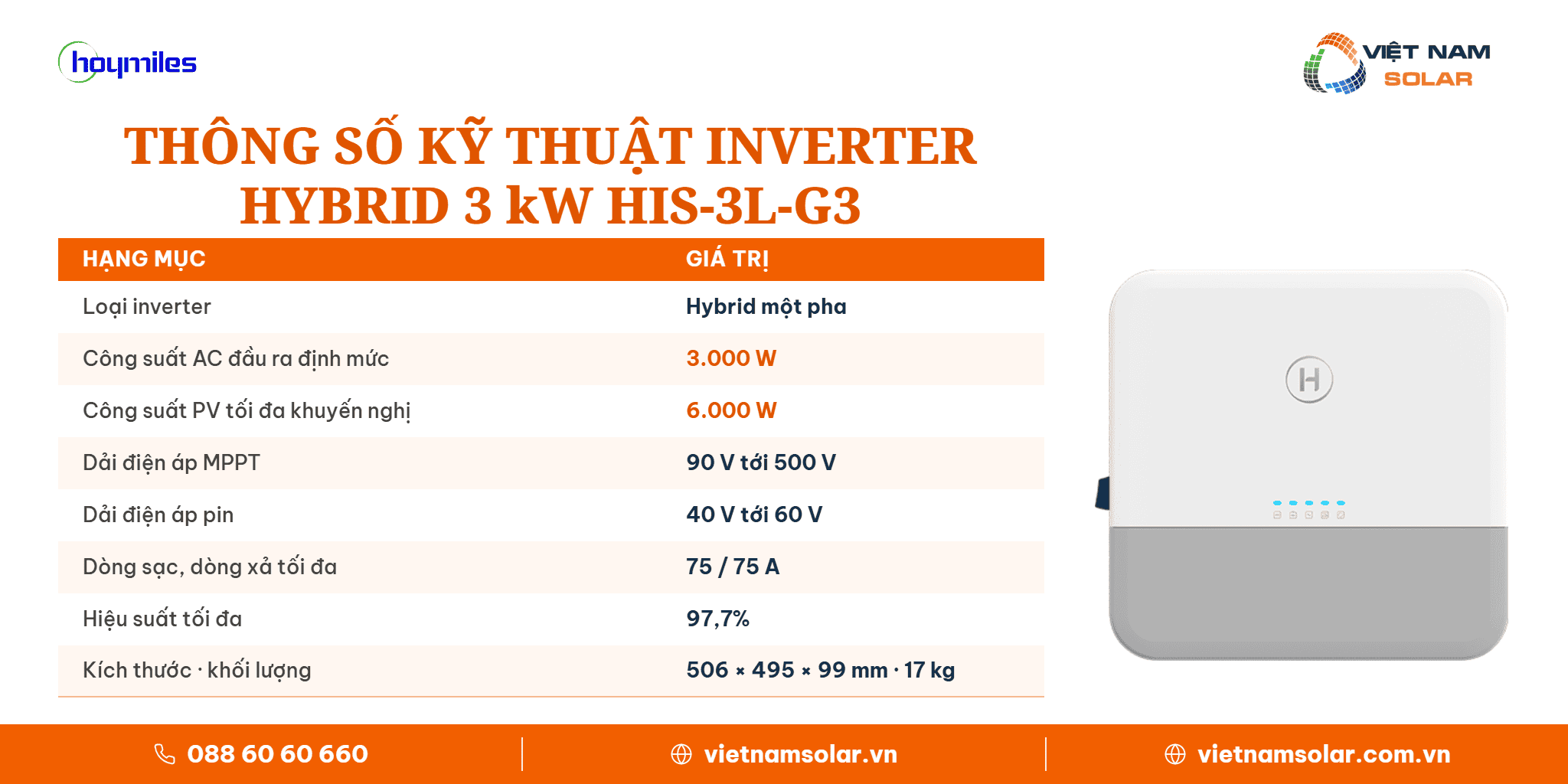

2. Thông số kỹ thuật inverter hybrid một pha Hoymiles HIS-3L-G3 3 kW Thông số

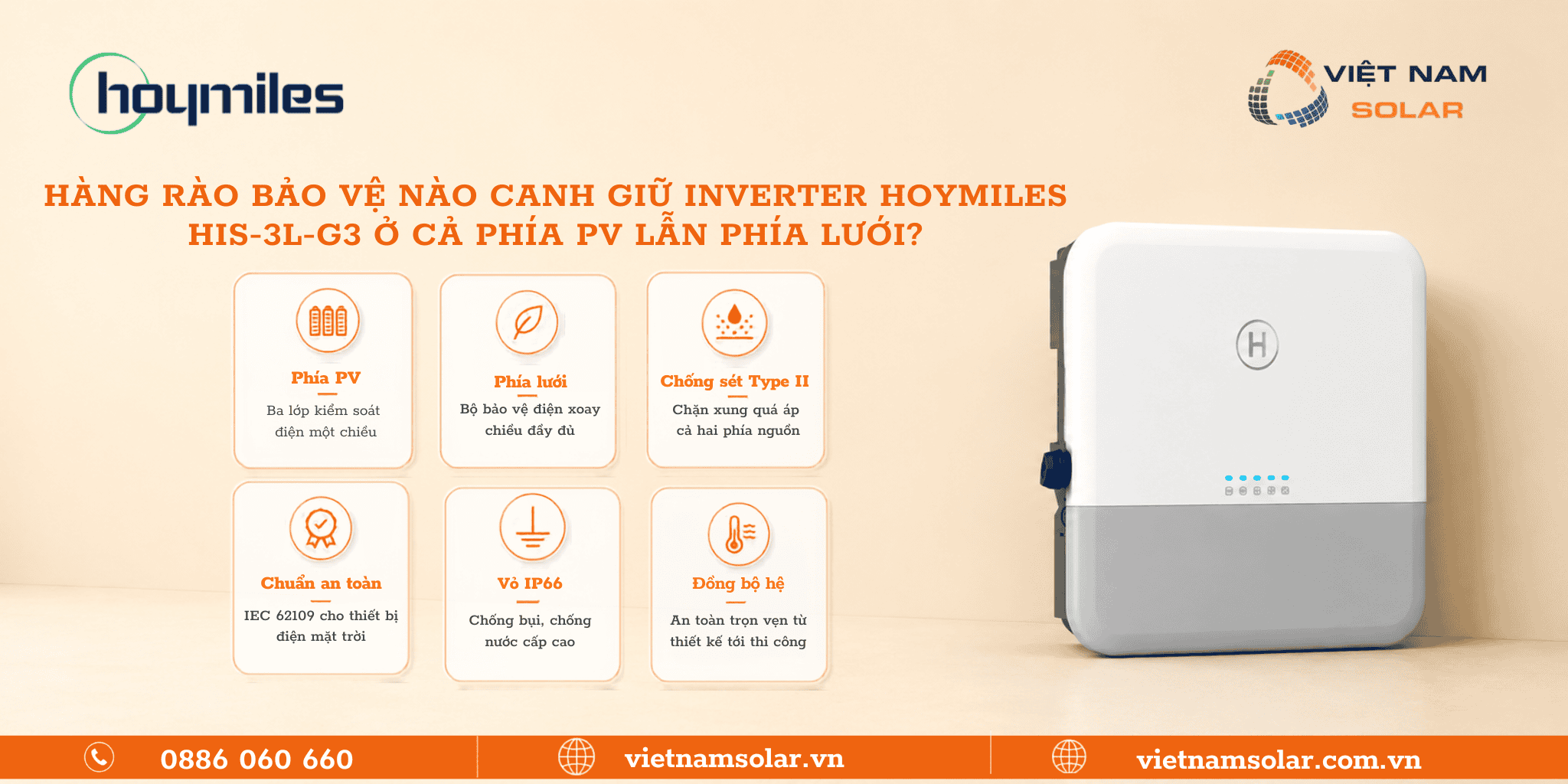

3. Lớp bảo vệ tích hợp và chứng nhận IEC 62109 của inverter HIS-3L-G3 Lớp bảo vệ
4. Hai bộ MPPT độc lập và dòng vào tối đa 18 A trên inverter HIS-3L-G3 MPPT
5. Công suất nối lưới và công suất dự phòng đỉnh của inverter HIS-3L-G3 Công suất

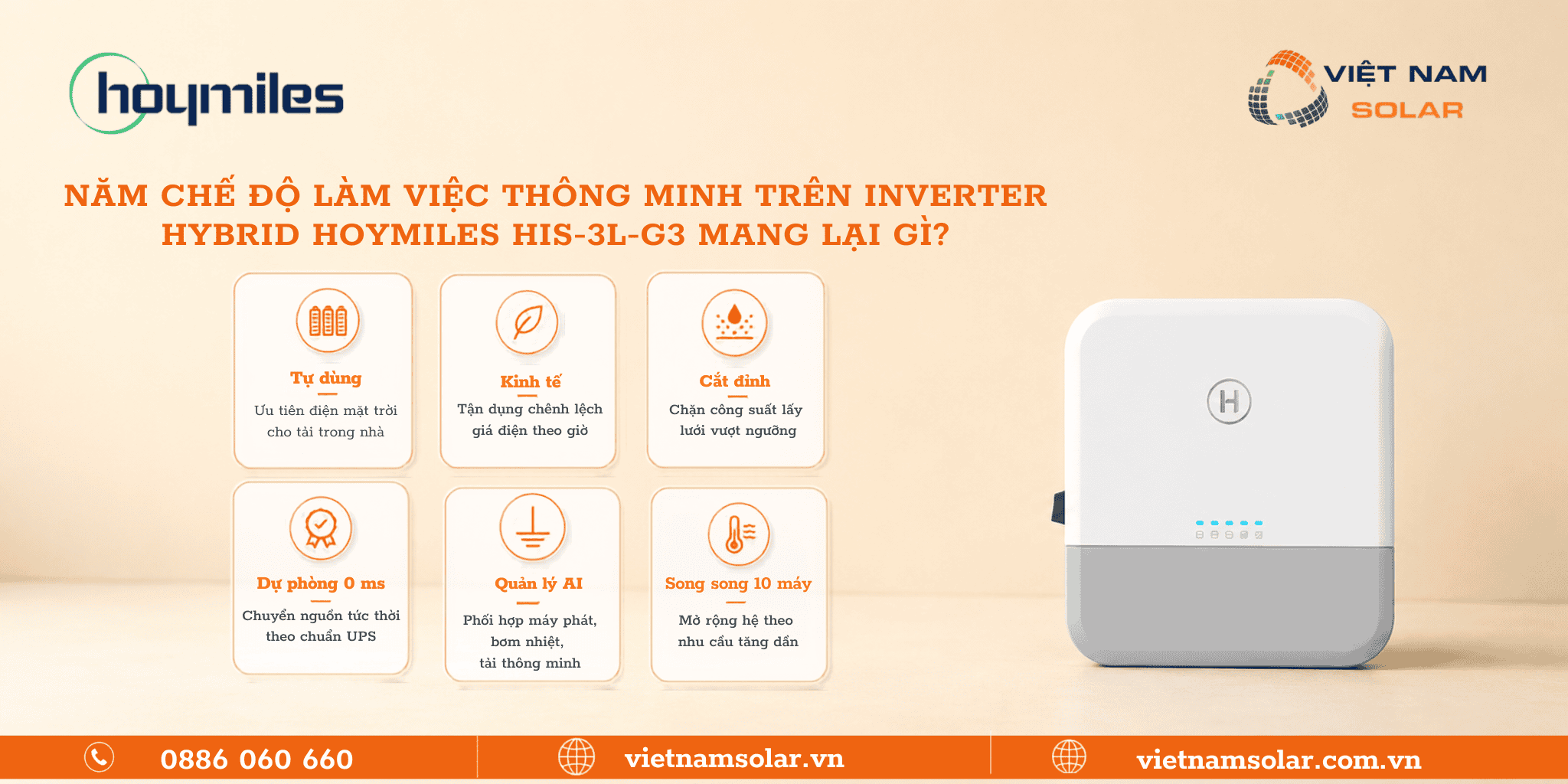

6. Chuyển nguồn dự phòng 0 ms và các chế độ vận hành của inverter HIS-3L-G3 Chuyển nguồn
7. Khoảng điện áp pin 40 - 60 V và giao tiếp CAN của inverter HIS-3L-G3 Điện áp pin
8. Ghép song song tối đa 10 inverter HIS-3L-G3 cho hệ nối lưới và độc lập Ghép song song
9. Thân máy siêu mỏng 99 mm và cấp bảo vệ IP66 của inverter HIS-3L-G3 Thân máy
10. Tài liệu kỹ thuật chính hãng Hoymiles cho inverter hybrid HIS-3L-G3 Tài liệu
11. Việt Nam Solar phân phối chính hãng inverter hybrid Hoymiles HIS-3L-G3 Việt Nam Solar
12. Đánh giá kỹ thuật inverter hybrid HIS-3L-G3 khi thiết kế hệ điện mặt trời Đánh giá

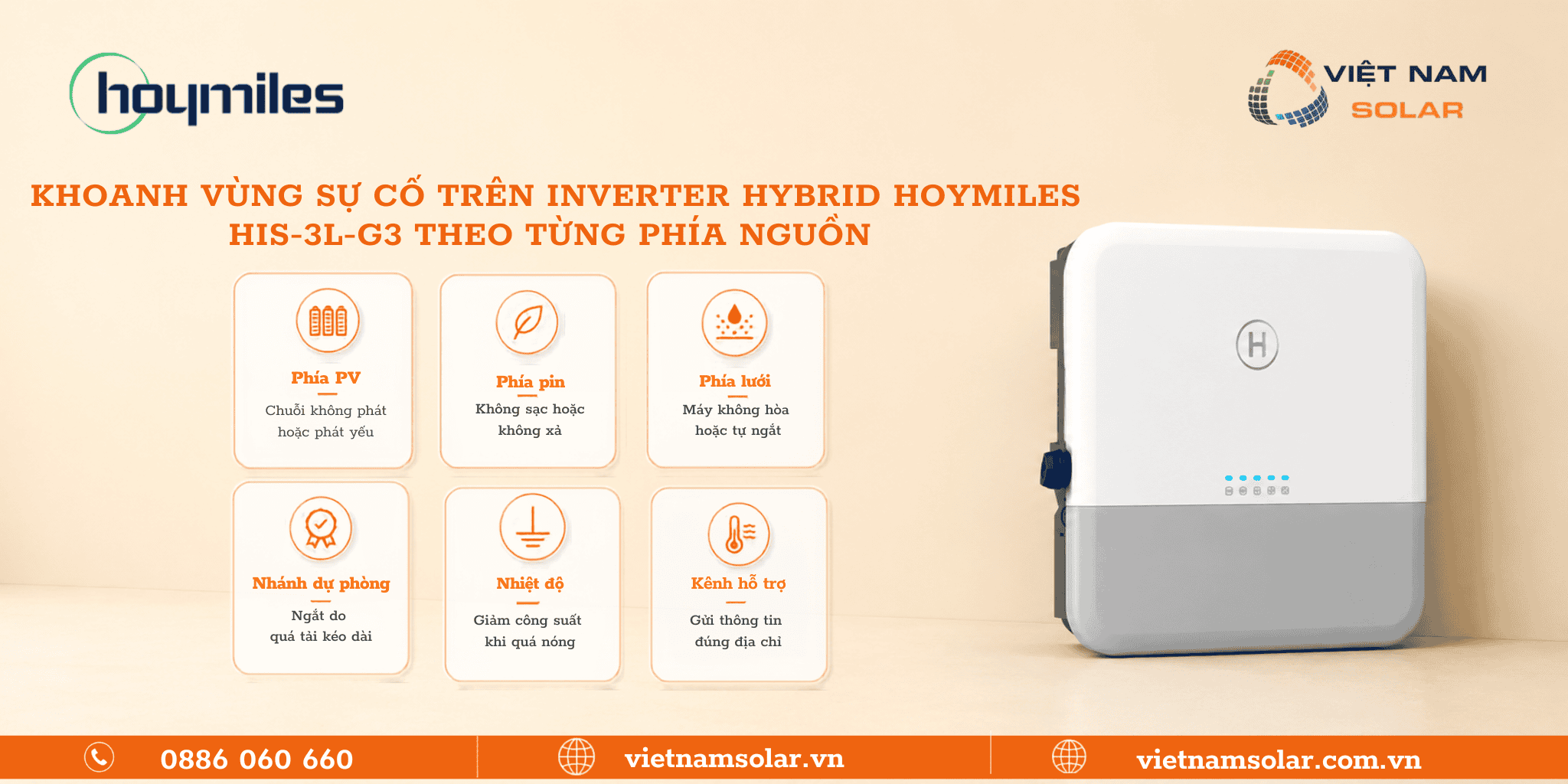

13. Giải thích các điểm dễ hiểu nhầm về inverter hybrid một pha HIS-3L-G3 Giải thích

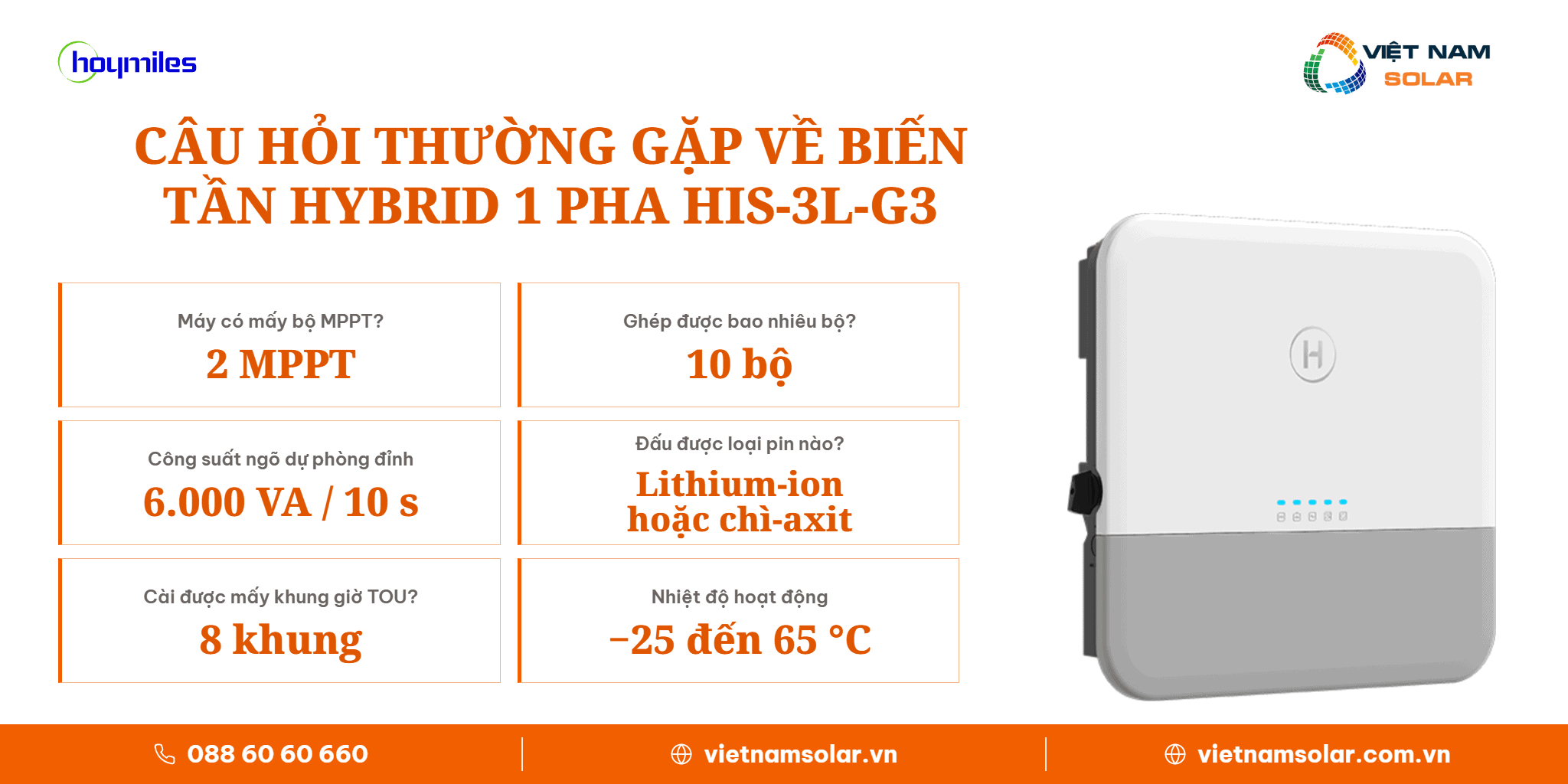

14. Câu hỏi thường gặp về inverter hybrid Hoymiles HIS-3L-G3 3 kW một pha Hỏi đáp
