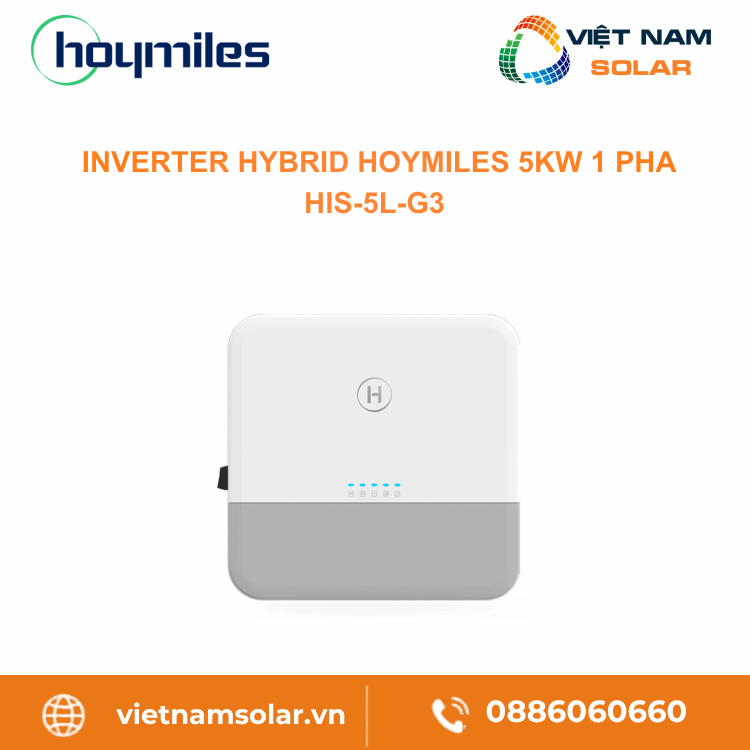

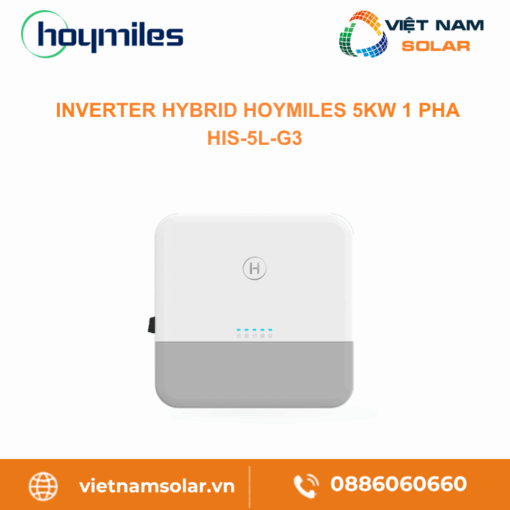

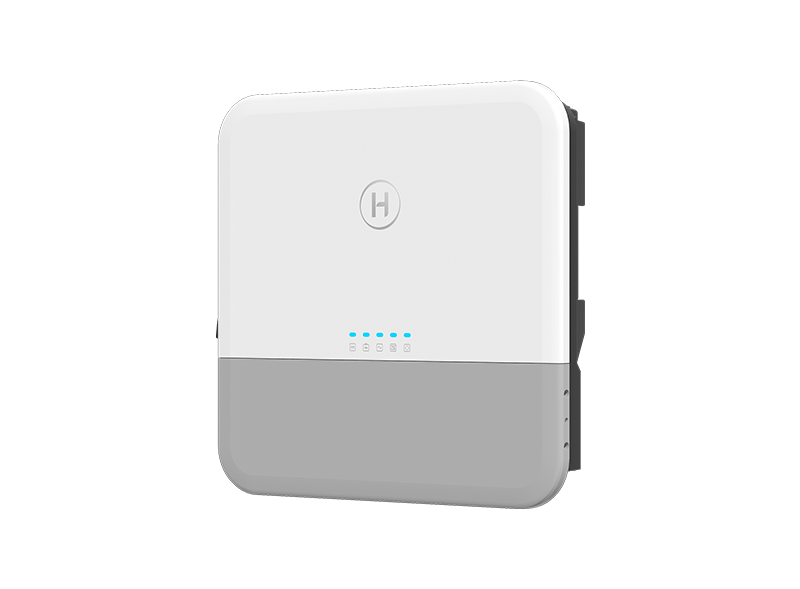

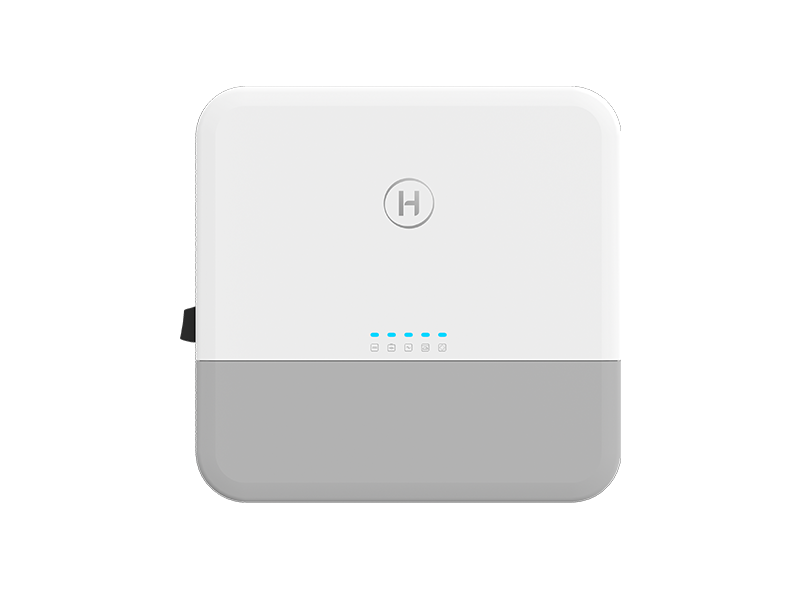

HIS-5L-G3 – Inverter Hybrid Hoymiles 5kW 1 Pha (Áp Thấp)

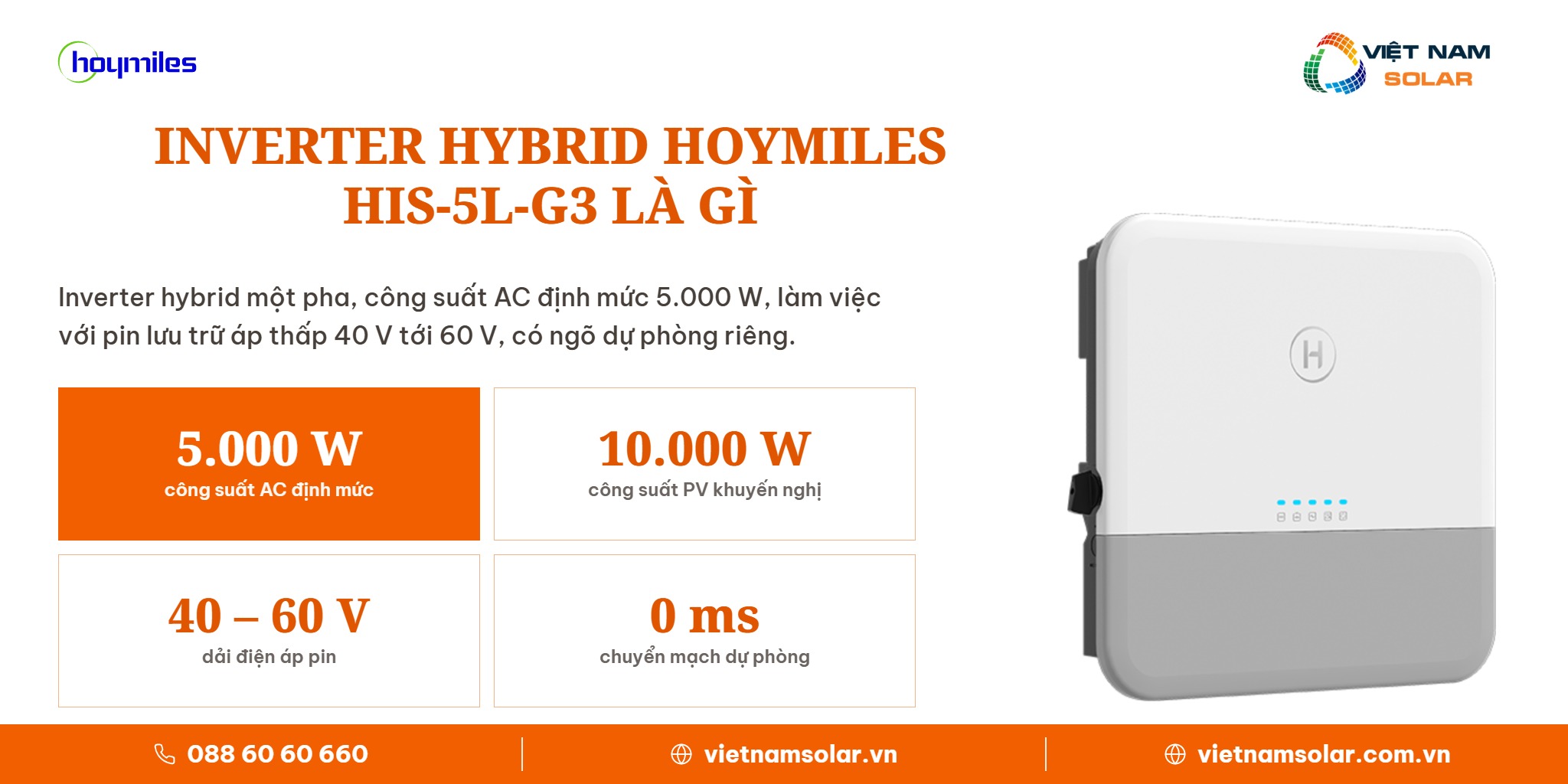

Hoymiles HIS-5L-G3 đứng ở bậc 5 kW của dải biến tần hybrid một pha HIS-G3 áp thấp. [2] Công suất nối lưới định mức 5000 W, công suất biểu kiến tối đa 5500 VA và dòng ra 25 A. [2] Dàn tấm pin khuyến nghị tới 10000 W chia đều cho hai bộ dò MPPT dòng 18 A. [2]
Cổng pin áp thấp 40 đến 60 V đẩy dòng sạc xả lên 120 A, tương ứng công suất sạc 5000 W và xả 5250 W. [2] Nhánh dự phòng chuyển nguồn 0 ms, giữ 5000 W liên tục và chịu đỉnh 10000 VA trong 10 giây. [2] Vỏ máy IP66 chống bụi, chống nước trong khi thân chỉ dày 99 mm và nặng 17 kg. [2]
Bộ quản lý năng lượng AI điều phối tải thông minh, máy phát và bơm nhiệt theo năm chế độ vận hành. [1] Lịch sạc xả lập theo tối đa tám khung 24 giờ, kết hợp cắt đỉnh công suất lấy lưới. [1] Một hệ ghép được tối đa 10 biến tần song song cho phần nối lưới lẫn ngoài lưới. [2] Việt Nam Solar phân phối chính hãng với chế độ bảo hành 5 năm. [3]
1. Điểm mạnh inverter hybrid Hoymiles HIS-5L-G3 công suất 5 kW một pha
Tính năng
Bậc công suất 5 kW nâng ngưỡng cấp điện của hệ một pha nên mở rộng nhóm thiết bị chạy đồng thời. [2] Máy phát nối lưới 5000 W định mức và cho phép công suất biểu kiến chạm 5500 VA, tương ứng dòng ra 25 A. [2] Vì dòng ra quyết định tiết diện dây và cỡ thiết bị đóng cắt, mức 25 A là ràng buộc khi vẽ tủ điện. Dàn tấm khuyến nghị 10000 W tạo biên dư công suất cho những khung giờ nắng yếu trong ngày. [2] Biên dư này giữ sản lượng ổn định khi bức xạ giảm, do đó hệ ít phụ thuộc vào giờ nắng đỉnh.
Cổng pin cho dòng 120 A nên khối pin dung lượng lớn được nạp đầy trong thời gian ngắn hơn các bậc dưới. [2] Thời gian nạp ngắn giúp hệ tích đủ điện trước khung giờ giá cao, vì vậy phần điện mua từ lưới giảm. Năm chế độ vận hành gồm tự dùng, kinh tế, dự phòng, cắt đỉnh và theo khung giờ, ứng với từng biểu giá điện. [1] Bộ quản lý AI phối hợp máy phát, bơm nhiệt và tải thông minh trong một chế độ vận hành chung. [1] Khi phụ tải tăng, anh chị ghép tối đa 10 máy song song nên không phải thay thiết bị đã lắp. [2]
Bậc công suất cho tải đồng thời lớn
Ngõ nối lưới phát 5000 W định mức và cho phép công suất biểu kiến chạm 5500 VA. [2] Dòng ra tối đa 25 A quyết định tiết diện dây và cỡ thiết bị đóng cắt phía sau máy. [2] Mức công suất này mở nhóm thiết bị chạy đồng thời rộng hơn bậc 3 kW nên hợp hệ một pha gia đình. [2] [1]
Biên dư đầu vào cho ngày ít nắng
Tổng công suất tấm khuyến nghị lên tới 10000 W, tạo biên dư so với ngưỡng phát của máy. [2] Hai chuỗi độc lập chia cho hai bộ dò nên mỗi chuỗi được dò điểm công suất riêng. [2] Trời âm u, biên dư tấm giúp máy vẫn gom đủ điện khi điện áp chuỗi nằm trong dải dò 90 tới 500 V. [1] [2]
Dòng sạc xả cho khối pin lớn
Cổng pin cho dòng sạc và dòng xả cùng mức 120 A nên chiều nạp và chiều xả không lệch nhau. [2] Công suất sạc đạt 5000 W và công suất xả đạt 5250 W, tương ứng thời gian nạp đầy ngắn hơn. [2] [1] Chuẩn CAN đồng bộ máy với BMS của pin nên trạng thái pin được máy đọc liên tục. [2]
Nguồn không gián đoạn khi lưới mất
Chuyển nguồn 0 ms giữ mạch điện liền lạc nên thiết bị nhạy trong nhà không khởi động lại. [2] Nhánh dự phòng duy trì 5000 W liên tục và chịu đỉnh 10000 VA trong 10 giây lúc thiết bị khởi động. [2] Độ méo điện áp dưới 3% giữ dạng sóng sạch nên đồ điện tử trong nhà vận hành an toàn. [2]
Chế độ dùng điện theo mục tiêu
Tự dùng, kinh tế, dự phòng, cắt đỉnh và theo khung giờ là năm lựa chọn vận hành của máy. [1] Tám lịch 24 giờ lập riêng cho từng nhu cầu nên mỗi ngày trong tuần chạy theo từng mục tiêu dùng điện riêng. [2] Chế độ cắt đỉnh khống chế công suất mua từ lưới và người dùng đổi chế độ ngay trên ứng dụng. [1] [2]
Máy phát, bơm nhiệt, tải thông minh
Bộ quản lý năng lượng AI nằm sẵn trong máy nên hệ không cần thiết bị điều khiển ngoài. [1] Máy phát dự phòng, bơm nhiệt và tải thông minh chạy chung một chế độ vận hành do bộ này điều phối. [1] Thứ tự ưu tiên nguồn đặt theo thói quen gia đình nên hệ vận hành tự động và ít cần can thiệp. [1]

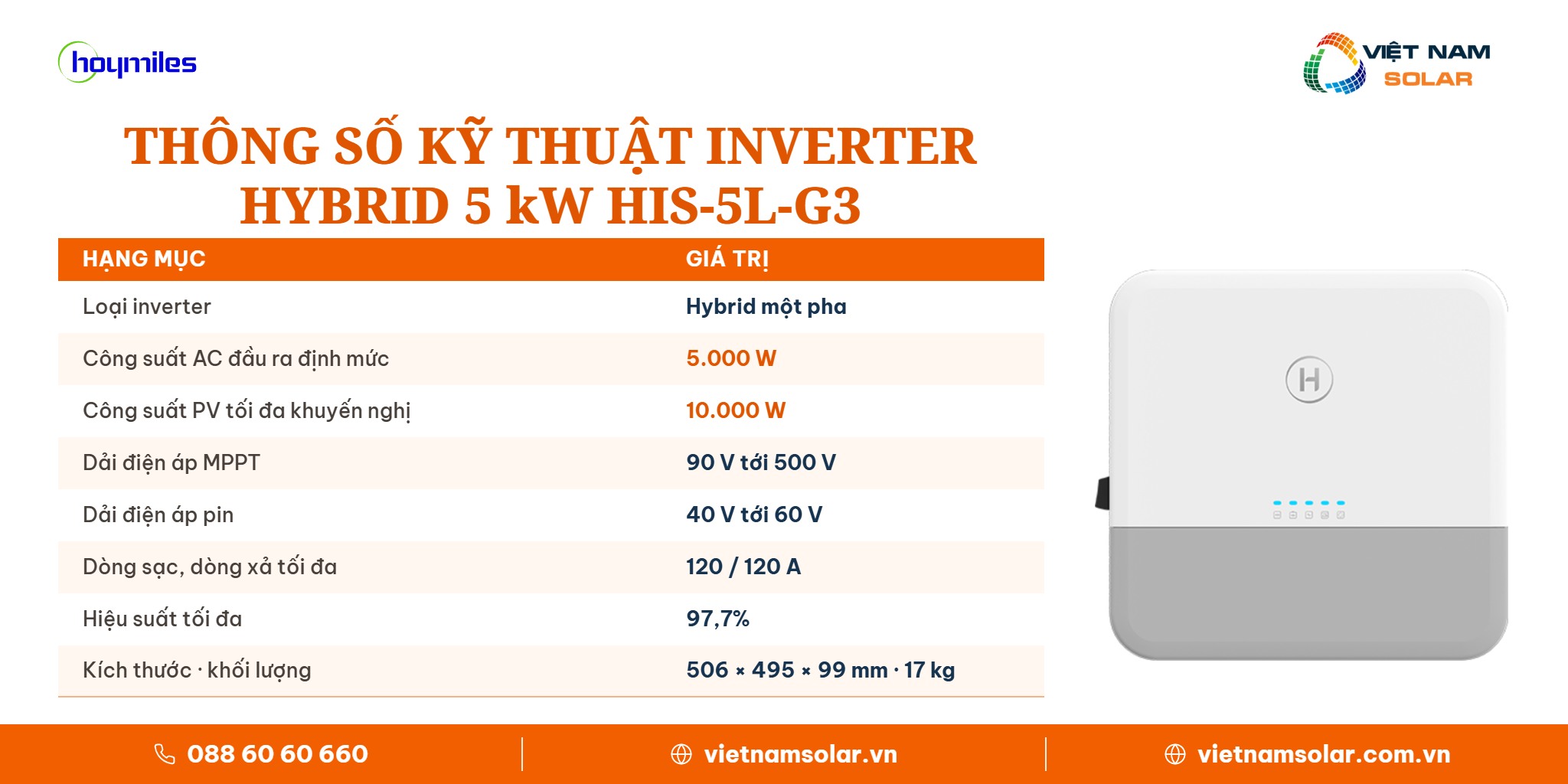

2. Thông số kỹ thuật inverter hybrid một pha HIS-5L-G3 bản Global REV1.5
Thông số
Thông số HIS-5L-G3 trải trên tám nhóm, từ phía pin và PV tới nối lưới cùng danh mục chứng nhận. [2] Phía pin nhận dải 40 tới 60 V, dòng 120 A, công suất sạc 5000 W và công suất xả 5250 W. [2] Dải điện áp thấp và dòng lớn nên khối pin phải chọn theo đúng cấp áp, tránh lệch ngưỡng làm việc. Phía PV khuyến nghị 10000 W, chịu điện áp tối đa 550 V và khởi động phát từ 100 V. [2] Ngưỡng 550 V giới hạn số tấm nối tiếp trong một chuỗi, do đó cách ghép chuỗi phải tính trước khi lắp.
Đầu ra nối lưới đạt 5000 W, 5500 VA và dòng 25 A với hệ số công suất trên 0,99. [2] Đầu ra dự phòng giữ 5000 W, chịu đỉnh 10000 VA trong 10 giây và cấp dòng liên tục 22,7 A. [2] Dòng liên tục 22,7 A là căn cứ chọn aptomat cho nhánh dự phòng, còn mức đỉnh chỉ phục vụ lúc khởi động. Hiệu suất tối đa 97,7%, hiệu suất châu Âu 97,0% và hiệu suất dò MPPT 99,9% nên tổn hao chuyển đổi ở mức thấp. [2] Máy phân phối qua Việt Nam Solar hưởng chế độ bảo hành 5 năm nên chủ đầu tư có căn cứ xử lý sự cố. [3]
Ba nhóm số quyết định phần lớn bản vẽ điện của hệ, nên người thiết kế đọc ba nhóm này trước tiên. [2] Nhóm PV gồm dải dò 90 tới 500 V và dòng vào 18 A mỗi bộ, dùng để chốt số tấm và cách ghép chuỗi. [2] Nhóm pin gồm dải 40 tới 60 V và dòng 120 A, dùng để chọn khối pin áp thấp tương thích chuẩn CAN. [2] Nhóm đầu ra gồm dòng nối lưới 25 A và dòng dự phòng liên tục 22,7 A, là căn cứ chọn dây và aptomat. [2] Phần bảo vệ, cấp bảo vệ vỏ và danh mục chứng nhận phục vụ khâu nghiệm thu cùng hồ sơ đấu nối. [2]
HIS-5L-G3 thuộc dòng biến tần hybrid một pha HIS-G3 với thiết kế siêu mỏng siêu nhẹ, hai bộ MPPT và thời gian chuyển sang nguồn dự phòng 0 ms đạt chuẩn UPS. Máy hỗ trợ nhiều chế độ vận hành thông minh, quản lý năng lượng bằng AI và ghép tối đa 10 biến tần song song cho cả hệ hòa lưới lẫn hệ độc lập. [2]
Lưu ý: dòng HIS có hai phiên bản – G3 dùng đèn báo LED và G3S dùng màn hình LCD.
- 01Lắp đặt dễ dàng, tiết kiệm không gian nhờ thiết kế siêu mỏng siêu nhẹ
- 02Hai bộ theo dõi MPPT, dòng MPPT tối đa 18 A
- 03Thời gian chuyển mạch 0 ms đạt chuẩn UPS
- 04Hỗ trợ nhiều chế độ vận hành thông minh, gồm Peak Shaving và tối đa tám lịch TOU 24 giờ tùy chỉnh
- 05Tích hợp quản lý năng lượng AI với máy phát, bơm nhiệt và tải thông minh
- 06Ghép tối đa 10 biến tần song song để mở rộng hệ hòa lưới và độc lập
Hoymiles HIS-5L-G3 [2]
| Model | HIS-5L-G3 / HIS-5L-G3S[2] |
|---|---|
| Battery / Pin lưu trữ | |
| Battery type / Loại pin | Li-ion / Ắc-quy chì[2] |
| Battery voltage range (V) / Dải điện áp pin (V) | 40-60[2] |
| Max. charging/discharging current (A) / Dòng sạc/xả tối đa (A) | 120/120[2] |
| Max. charging/discharging power (W) / Công suất sạc/xả tối đa (W) | 5000/5250[2] |
| Charging strategy for Li-ion battery / Chiến lược sạc pin Li-ion | Tự thích ứng theo BMS[2] |
| Charging curve / Đường đặc tính sạc | 3 giai đoạn / Cân bằng[2] |
| External temperature sensor / Cảm biến nhiệt độ ngoài | Tùy chọn[2] |
| Communication / Giao tiếp | CAN[2] |
| PV Input / Đầu vào PV | |
| Recommended max. PV power (W) / Công suất PV tối đa khuyến nghị (W) | 10000[2] |
| Max. input voltage (V) / Điện áp đầu vào tối đa (V) | 550[2] |
| Rated voltage (V) / Điện áp định mức (V) | 360[2] |
| Start-up voltage (V) / Điện áp khởi động (V) | 100[2] |
| MPPT voltage range (V) / Dải điện áp MPPT (V) | 90-500[2] |
| Max. input current (A) / Dòng đầu vào tối đa (A) | 18/18[2] |
| Max. short circuit current (A) / Dòng ngắn mạch tối đa (A) | 27/27[2] |
| MPPT number/Max. input strings number / Số MPPT / Số chuỗi đầu vào tối đa | 2/2[2] |
| AC Input and Output (On-grid) / Đầu vào và đầu ra AC (hòa lưới) | |
| Rated output power (W) / Công suất đầu ra định mức (W) | 5000[2] |
| Max. output apparent power (VA) / Công suất biểu kiến đầu ra tối đa (VA) | 5500[2] |
| Max. continuous AC bypass current (A) / Dòng bypass AC liên tục tối đa (A) | 50[2] |
| Grid form / Dạng lưới | L/N/PE[2] |
| Rated AC output voltage/Range (V) / Điện áp đầu ra AC định mức / Dải (V) | 220/154-264, 230/161-276, 240/168-288[2] |
| Rated grid frequency (Hz) / Tần số lưới định mức (Hz) | 50/60[2] |
| Max. output current (A) / Dòng đầu ra tối đa (A) | 25[2] |
| Power factor / Hệ số công suất | >0,99 (0,8 sớm pha … 0,8 trễ pha)[2] |
| AC Output (Backup) / Đầu ra AC (dự phòng) | |
| Rated output power (W) / Công suất đầu ra định mức (W) | 5000[2] |
| Max. output apparent power (VA) / Công suất biểu kiến đầu ra tối đa (VA) | 10000, 10s[2] |
| Back-up switch time (ms) / Thời gian chuyển sang dự phòng (ms) | 0[2] |
| Grid form / Dạng lưới | L/N/PE[2] |
| Rated output voltage (V) / Điện áp đầu ra định mức (V) | 220/230/240[2] |
| Rated output frequency (Hz) / Tần số đầu ra định mức (Hz) | 50/60[2] |
| Max. continuous output current (A) / Dòng đầu ra liên tục tối đa (A) | 22,7[2] |
| THDv (@linear load) / THDv (khi tải tuyến tính) | <3%[2] |
| Efficiency / Hiệu suất | |
| MPPT efficiency / Hiệu suất MPPT | 99,90%[2] |
| Max. efficiency / Hiệu suất tối đa | 97,70%[2] |
| EU efficiency / Hiệu suất EU | 97,00%[2] |
| Protection / Bảo vệ | |
| Anti-islanding protection / Bảo vệ chống tách lưới | Tích hợp[2] |
| PV string input reverse polarity protection / Bảo vệ ngược cực đầu vào chuỗi PV | Tích hợp[2] |
| Insulation resistor detection / Giám sát điện trở cách điện | Tích hợp[2] |
| Residual current monitoring unit / Bộ giám sát dòng rò | Tích hợp[2] |
| AC overcurrent protection / Bảo vệ quá dòng AC | Tích hợp[2] |
| AC short circuit protection / Bảo vệ ngắn mạch AC | Tích hợp[2] |
| AC overvoltage and undervoltage protection / Bảo vệ quá áp và thấp áp AC | Tích hợp[2] |
| Surge protection / Chống sét lan truyền | DC Type II / AC Type II[2] |
| General / Thông số chung | |
| Dimensions (W × H × D [mm]) / Kích thước (R × C × S [mm]) | 506 × 495 × 99[2] |
| Weight (kg) / Trọng lượng (kg) | 17[2] |
| Mounting / Kiểu lắp đặt | Treo tường[2] |
| Operating temperature (°C) / Nhiệt độ vận hành (°C) | -25 đến +65 (trên 45 sẽ giảm công suất)[2] |
| Relative humidity / Độ ẩm tương đối | 0-95%, không ngưng tụ[2] |
| Cooling / Làm mát | Đối lưu tự nhiên[2] |
| Topology (Solar / Battery) / Cấu trúc mạch (PV / Pin) | Không biến áp / Cách ly tần số cao[2] |
| Altitude (m) / Độ cao lắp đặt (m) | ≤4000[2] |
| Protection degree / Cấp bảo vệ | IP66[2] |
| Noise (dB) / Độ ồn (dB) | <35[2] |
| User interface / Giao diện người dùng | LED (dòng G3) / LCD (dòng G3S), App[2] |
| Digital input/output / Đầu vào – đầu ra số | DRM, 2 × DI, 2 × DO[2] |
| Communication / Giao tiếp | RS485, Wi-Fi/Ethernet/4G (tùy chọn)[2] |
| Certifications and Standards / Chứng nhận và tiêu chuẩn | |
| Grid connection standard / Tiêu chuẩn đấu nối lưới [2] | G98, G99, G100, EN 50549-1/-10, NF EN 50549-1/-10, CEI 0-21, PEA, MEA, IEC 62116, IEC 61727, IEC 60068, IEC 61683, DEWA |
| Safety/EMC standard / Tiêu chuẩn an toàn & EMC | IEC 62109-1/-2, EN 61000-6-1/-2/-3/-4[2] |
Các thông số dưới đây thay đổi theo từng model; những mục còn lại giống nhau trên toàn dòng. Vuốt ngang để xem đủ 5 model. [2]
3. Lớp bảo vệ tích hợp và chống sét Type II trên inverter Hoymiles HIS-5L-G3
An toàn
HIS-5L-G3 xử lý rủi ro điện bằng chuỗi cơ chế cài sẵn trong máy nên bảo vệ chạy song song với quá trình phát. [2] Trước khi phát, máy đo điện trở cách điện và chặn chuỗi PV đấu ngược cực ngay tại ngõ vào. [2] Hai phép kiểm này chạy tự động nên lỗi đấu nối lộ ra ở khâu khởi động thay vì lúc hệ đã vận hành. Trong lúc chạy, bộ giám sát dòng rò cùng các bảo vệ quá dòng, ngắn mạch, quá áp và thấp áp AC trực liên tục. [2] Nhờ đó sự cố bị cắt tại chỗ, hạn chế lan sang tải và dây dẫn phía sau máy.
Khi lưới mất, chức năng chống phát điện cô lập tách máy ngay để bảo vệ người thao tác trên đường dây. [2] Xung sét lan truyền bị chặn bởi tầng Type II đặt ở cả ngõ DC lẫn ngõ AC của máy. [2] Hai tầng chặn ở hai phía nên xung theo dây dẫn bị triệt trước khi chạm mạch công suất bên trong. Chuẩn an toàn IEC 62109-1 và 62109-2 cùng bộ EN 61000-6-1 tới 6-4 xác nhận thiết kế của máy. [2] Phần còn lại thuộc về tủ điện, tiếp địa và tay nghề thi công, do đó khâu lắp đặt quyết định mức an toàn cuối cùng. [6]
Hai phép kiểm tự động mỗi lần chạy
Máy đo điện trở cách điện trước khi hòa lưới nên lỗi cách điện lộ ra trước lúc phát. [2] Chuỗi PV đấu ngược cực bị chặn ngay từ ngõ vào, do đó lỗi đấu nối được phát hiện sớm. [2] Hai phép kiểm này chạy tự động ở khâu khởi động nên người lắp không phải thao tác thêm. [2]
Giám sát dòng rò và quá dòng
Bộ giám sát dòng rò hoạt động suốt thời gian phát nên rò điện xuống đất bị nhận ra sớm. [2] Quá dòng và ngắn mạch phía AC có mạch bảo vệ riêng, còn quá áp và thấp áp lưới được canh liên tục. [2] Sự cố kích hoạt lệnh ngắt trước khi ảnh hưởng lan sang các thiết bị đấu chung tuyến. [2]
Tách lưới tức thời bảo vệ người
Chống phát điện cô lập là bảo vệ tích hợp nên máy tự nhận biết trạng thái lưới liên tục. [2] Khi lưới mất, máy ngừng đẩy điện ra đường dây nên người sửa lưới không gặp nguồn ngược bất ngờ. [2] Nhánh dự phòng trong nhà vẫn chạy bình thường, do đó tải thiết yếu không mất điện theo lưới. [2]
Hai tầng chặn xung quá áp
Ngõ DC gắn tầng chống sét lan truyền Type II và ngõ AC dùng tầng Type II tương đương. [2] Xung theo dây dẫn bị triệt trước khi chạm mạch chính nên linh kiện công suất ít chịu ứng suất. [2] Vùng giông sét dày cần thêm thiết bị cắt sét cấp tủ điện để giảm tải cho tầng bên trong máy. [6]
IEC 62109 và EN 61000 xác nhận
An toàn thiết bị theo IEC 62109-1 và 62109-2, còn tương thích điện từ theo bộ EN 61000-6-1 tới 6-4. [2] Danh mục lưới gồm G98, G99, G100, EN 50549, CEI 0-21 cùng nhiều chuẩn khu vực khác. [2] Danh mục chuẩn đầy đủ nên hồ sơ đấu nối ít vướng mắc trong khâu thẩm định kỹ thuật. [1]
Mảnh ghép an toàn cuối cùng
Tủ điện AC và DC đúng cỡ là bắt buộc, kèm tiếp địa toàn hệ theo tiêu chuẩn hiện hành. [6] Dây dẫn chọn theo dòng 120 A phía pin và 25 A phía lưới, tính riêng cho từng nhánh. [2] Kỹ sư có chứng chỉ hành nghề chịu trách nhiệm nghiệm thu nên hồ sơ bàn giao có căn cứ. [6]

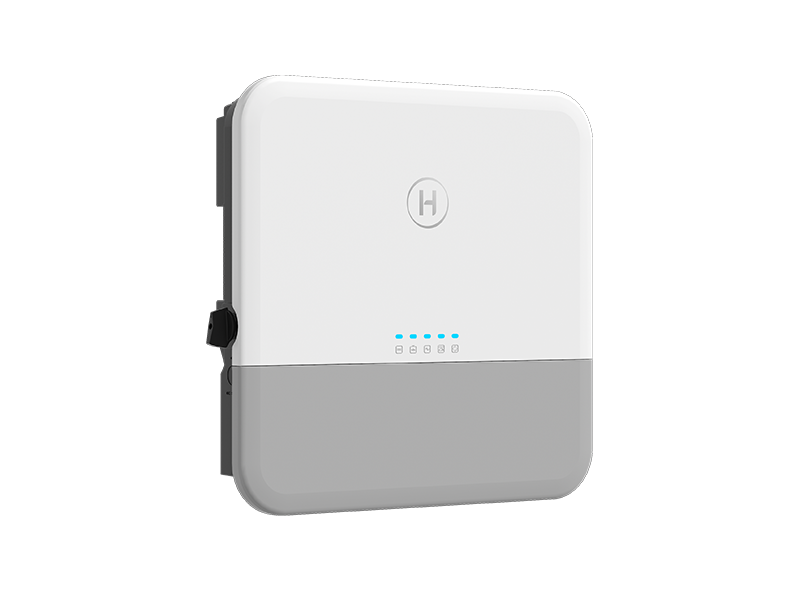

4. Cấu tạo inverter hybrid HIS-5L-G3 dày 99 mm, nặng 17 kg, vỏ IP66
Cấu tạo
Lớp vỏ IP66 chắn bụi và chịu tia nước phun bao ngoài nền tảng phần cứng dùng chung cho cả dải HIS-G3. [2] Phía PV của máy chạy cấu trúc không biến áp, còn phía pin được cách ly bằng tầng tần số cao. [2] Nhờ đó dòng công suất từ tấm pin và dòng nạp xả của pin đi trên hai đường xử lý khác nhau. Hai bộ dò MPPT tách biệt nhận hai chuỗi độc lập, với dòng vào 18 A và dải dò 90 đến 500 V. [2] Vì hai chuỗi làm việc riêng, người thiết kế được phép ghép số tấm khác nhau cho hai hướng mái.
Toàn bộ tầng công suất nằm trong thân 506 x 495 x 99 mm nặng 17 kg, tản nhiệt bằng đối lưu tự nhiên. [2] Độ ồn giữ dưới 35 dB, nên máy đặt gần không gian sinh hoạt vẫn không gây tiếng động rõ. [2] Mặt giao tiếp có RS485, cổng DRM cùng hai ngõ vào và hai ngõ ra tín hiệu số. [2] Nhóm cổng này phục vụ kết nối giám sát và các mạch điều khiển phụ trợ trong tủ điện. Bản G3 báo trạng thái bằng đèn LED, bản G3S thêm màn hình LCD, hai bản cùng giám sát qua ứng dụng. [2]
Mức 5 kW trong thân 17 kg
Thân máy 506 x 495 x 99 mm chứa trọn tầng công suất 5 kW nên khối vỏ vẫn gọn. [2] Khối lượng 17 kg giữ nguyên so với các bậc công suất thấp hơn, nên cách treo tường không đổi. [2] Kích thước gọn giúp rút ngắn thời gian thi công, và hãng xếp máy vào nhóm mỏng nhẹ của dòng. [6] [2]
Không biến áp và cách ly cao tần
Phía PV vận hành theo cấu trúc không biến áp, còn phía pin đi qua tầng cách ly tần số cao. [2] Kiến trúc này cho hiệu suất chuyển đổi tối đa 97,7% tại điểm làm việc thuận lợi nhất. [2] Hiệu suất trọng số châu Âu đạt 97,0%, phản ánh mức trung bình theo phân bố tải thực tế. [2]
Dải dò rộng 90 đến 500 V
Mỗi bộ dò phụ trách một chuỗi PV riêng, với dòng vào 18 A và dòng ngắn mạch chịu 27 A. [2] Hiệu suất dò đạt 99,9%, nên phần công suất hao khi bám điểm làm việc tốt nhất chiếm tỷ lệ nhỏ. [2] Mái hai hướng vì vậy bố trí được hai chuỗi lệch nhau về hướng và số tấm. [1]
Nhận lithium lẫn ắc quy chì
Dải làm việc 40 đến 60 V phủ nhóm pin áp thấp phổ biến trên thị trường hiện nay. [2] Pin lithium tự nhận cấu hình qua BMS, nên người lắp không phải đặt tay các ngưỡng nạp xả. [2] Ắc quy chì sạc theo đường cong ba giai đoạn có cân bằng, và cần gắn thêm cảm biến nhiệt độ ngoài. [2]
Đối lưu tự nhiên, dưới 35 dB
Máy không dùng quạt và tản nhiệt bằng đối lưu, nên độ ồn vận hành giữ dưới 35 dB. [2] Ít bộ phận quay đồng nghĩa với việc ít hạng mục hao mòn cần thay trong vòng đời máy. [1] Đổi lại, khe thoát nhiệt cần giữ thông thoáng thường xuyên vì luồng khí đi qua hoàn toàn tự nhiên. [6]
RS485, DRM và ba tùy chọn mạng
RS485 đóng vai trò kênh truyền thông tiêu chuẩn, còn Wi-Fi, Ethernet hoặc 4G lắp thêm theo nhu cầu giám sát. [2] Cổng DRM với hai ngõ vào và hai ngõ ra số phục vụ các mạch điều khiển phụ trợ. [2] Bản G3 hiển thị bằng đèn LED, bản G3S thêm màn hình LCD ngay trên thân máy. [2]
5. Tài liệu kỹ thuật chính hãng Hoymiles cho inverter hybrid HIS-5L-G3 5kW
Tài liệu
Thiết kế hệ điện mặt trời có lưu trữ dựa trên số liệu, nên bộ hồ sơ chính hãng chi phối chất lượng bản vẽ.[1] Bộ tài liệu của HIS-5L-G3 gồm tám mục, chia thành nhóm tệp kỹ thuật và nhóm trang tra cứu trực tuyến.[2] Tệp nền là bản thông số Global REV1.5, ghi dải điện áp dò công suất 90 tới 500 V. Tệp này nêu thêm dòng vào tối đa 18 A cho mỗi bộ dò và công suất PV khuyến nghị 10000 W.[2] Kỹ sư chuỗi PV lấy ba con số này làm ràng buộc đầu tiên, trước khi chọn số tấm và cách ghép chuỗi.[2] Bản thông số còn là căn cứ đối chiếu khi nghiệm thu, vì giá trị in trên tem máy phải khớp tệp gốc.[2]
Nhóm tra cứu trực tuyến phục vụ giai đoạn sau, khi máy đã về tới công trình và bắt đầu chạy.[7] Trang xử lý lỗi Hoymiles cho tra mã hiển thị trên đèn báo và ứng dụng, nhờ đó khoanh vùng nguyên nhân sớm hơn.[7] Trang chính sách bảo hành nêu thời hạn 5 năm và các điều kiện mất hiệu lực, gồm việc tự thay đổi kết cấu máy.[3] Trang tra cứu số seri xác nhận thiết bị thuộc lô chính hãng, nên số trên thân máy phải trùng phiếu bảo hành.[4] Chứng nhận nhà phân phối là văn bản ủy quyền công khai, dùng để kiểm tra nguồn hàng trước khi ký hợp đồng.[5]
Khối bên dưới xếp tám mục theo đúng hai nhóm đó, mỗi hàng gồm nhãn loại tệp, tên tài liệu và một nút bấm.[2] Hàng gắn nhãn PDF mở tệp tải về, còn hàng gắn nhãn WEB mở trang tra cứu trên trình duyệt.[2] Cách phân nhãn này giúp người xem biết trước thao tác sẽ xảy ra khi bấm vào từng hàng. Hai nhóm để mở sẵn nên anh chị thấy toàn bộ danh mục ngay khi cuộn tới, không phải bấm mở từng nhóm.[1] Khi cần bản mềm gửi qua thư điện tử, anh chị gọi hotline 088.60.60.660 để đội kỹ thuật gửi trong ngày làm việc.[6]
6. Vị trí lắp inverter hybrid Hoymiles HIS-5L-G3 trong nhà và ngoài trời
Lắp đặt
Vị trí đạt chuẩn cho HIS-5L-G3 đi qua bốn phép kiểm gồm kết cấu, nhiệt, thông gió và độ ẩm. [2] Về kết cấu, mảng tường phải đỡ chắc khối máy treo 17 kg liên tục trong nhiều năm vận hành. [2] Tường yếu hoặc rung sẽ truyền lực vào điểm treo, nên nhóm lắp đặt phải kiểm tra nền trước. Về nhiệt, máy chạy trong dải -25 đến 65°C nhưng bắt đầu giảm công suất khi nhiệt độ vượt 45°C. [2] Vì mức giảm công suất bắt đầu từ 45°C, vị trí lắp mát giữ được sản lượng vào khung giờ nắng mạnh.
Về thông gió, kiểu làm mát đối lưu tự nhiên đòi hỏi khoảng trống thông suốt ở mọi phía quanh thân máy. [2] Về độ ẩm, giới hạn dừng ở 95% không ngưng tụ, kèm độ cao lắp đặt tối đa 4000 m. [2] Vỏ IP66 chắn bụi và chịu tia nước phun cho phép chọn vách ngoài trời, miễn tránh ngập và nắng rọi trực tiếp. [2] Bốn nhóm dây gồm PV, pin, lưới và dự phòng nên lên phương án ngay từ buổi khảo sát. [6] Chốt tuyến dây sớm giúp nhóm thi công tính đúng chiều dài và tiết diện trước khi kéo cáp.
Tường đỡ 17 kg lâu dài
Máy chỉ lắp theo kiểu treo tường, nên bề mặt nhận máy phải phẳng, đặc chắc và không rung. [2] [6] Cao độ treo chọn sao cho người vận hành đọc đèn báo và thao tác thuận tiện. [6] Vách tôn mỏng hoặc khung yếu bị loại, vì rung theo thời gian sẽ làm lỏng điểm bắt. [6]
Chạy -25 đến 65°C, lưu ý mốc 45°C
Dải nhiệt cho phép trải từ -25 đến 65°C, và máy hạ công suất để tự bảo vệ khi vượt 45°C. [2] Vị trí lắp mát giữ sản lượng ổn định trong khung giờ trưa, khi bức xạ đạt mức cao nhất. [6] Không đặt máy cạnh nguồn nhiệt hay hướng nắng rọi, vì nhiệt tích lại đẩy máy tới ngưỡng giảm tải. [6]
Đường khí cho đối lưu tự nhiên
Làm mát thụ động cần không gian trống quanh máy, nên không đặt máy trong hộp kín thiếu khe thoát. [2] [6] Bụi bám khe tản nhiệt làm giảm luồng khí, vì vậy cần vệ sinh khe theo chu kỳ định trước. [6] Độ ẩm nơi lắp chịu tới 95% không ngưng tụ, nên vị trí đọng hơi nước phải loại từ đầu. [2]
IP66 vẫn cần tránh ngập
Vỏ IP66 chắn bụi và chịu tia nước phun cho phép lắp ngoài trời, cao độ tối đa 4000 m. [2] Vùng trũng hay ngập nước vẫn thuộc diện loại trừ, vì nước dâng vượt xa điều kiện thử của vỏ. [6] Khoảng cách ngắn tới pin và tủ điện giảm sụt áp trên dây, nên chọn vị trí gần hai khối này. [6]
Bốn tuyến quanh một thân máy
Tuyến PV gồm hai chuỗi dẫn về hai bộ dò riêng, nên có hai đường dây đi về máy. [2] Tuyến pin chịu dòng tới 120 A nên tiết diện cáp phải đủ, còn tuyến lưới và dự phòng đấu L, N, PE. [2] Sơ đồ đấu nối chốt trước khi kéo dây để tránh phải sửa lại tuyến. [6]
Nghiệm thu theo danh mục
Cực tính chuỗi PV kiểm tra lại trước khi đóng điện, rồi xác nhận thông số lưới và pin trên ứng dụng. [6] Bài thử cắt lưới đánh giá nhánh dự phòng với tải thật, nên kết quả phản ánh đúng điều kiện dùng. [6] Số seri ghi vào hồ sơ bảo hành ngay buổi bàn giao để giữ hiệu lực về sau. [3]
7. Chế độ vận hành 24 giờ và tám khung giá điện trên inverter HIS-5L-G3
Vận hành
Trong 24 giờ vận hành, HIS-5L-G3 luân phiên phối điện mặt trời, pin và lưới theo chế độ đã cài. [1] Giờ nắng, hai chuỗi PV được dò tới điểm phát lớn nhất với hiệu suất 99,9%, nhờ đó tải trong nhà nhận điện trước. [2] Điện dư sau khi cấp tải nạp vào pin với dòng tới 120 A rồi mới phát lên lưới trong giới hạn 5500 VA. [2] Thứ tự ưu tiên tải, pin rồi lưới giúp giảm lượng điện mua vào giữa ban ngày. Pin nhờ vậy đạt mức nạp cao trước khi phụ tải sinh hoạt tăng lên vào buổi tối.
Chiều tối, pin xả ngược cho tải với công suất tới 5250 W theo lịch của chế độ kinh tế hoặc chế độ khung giờ. [1] Khi lưới mất bất chợt, nhánh dự phòng tiếp quản trong 0 ms và duy trì dòng liên tục 22,7 A. [2] Thiết bị khởi động nặng có khoảng đệm 10000 VA kéo dài 10 giây, do đó dòng khởi động ngắn không làm ngắt nhánh dự phòng. [2] Việc nắm rõ trình tự chuyển nguồn giúp chủ nhà phân bố lại tải quan trọng ngay từ khâu thiết kế. Toàn bộ diễn biến hiển thị trên ứng dụng, nhờ đó anh chị điều chỉnh lịch mỗi khi biểu giá điện thay đổi. [2]
Khởi động từ mốc 100 V
Máy bắt đầu làm việc khi điện áp chuỗi PV vượt 100 V, [2] nên điện sớm được ưu tiên cấp cho tải trong nhà. [1] Cấu hình tự dùng chạy nền cho phần lớn hộ gia đình dùng điện ban ngày. [1] Sản lượng hiển thị theo thời gian thực trên ứng dụng, giúp chủ nhà theo dõi mức phát mỗi ngày. [2]
Đầy tải và nạp pin 120 A
Giữa nắng đỉnh, máy khai thác biên dư của dàn PV 10000 W [2] và nạp pin với dòng tới 120 A ở mức 5000 W. [2] Phần điện dư còn lại phát lên lưới trong mức tối đa 5500 VA, giữ dòng ra trong ngưỡng thiết kế. [2] Khi nhiệt vượt 45°C, máy chủ động hạ tải để bảo vệ linh kiện công suất. [2]
Pin xả 5250 W theo lịch
Tải buổi tối lấy điện từ pin trước khi mua từ lưới, [1] với công suất xả chạm 5250 W khi cần. [2] Chế độ kinh tế đặt lịch xả để tránh khung giá điện cao trong ngày. [1] BMS và máy trao đổi số liệu liên tục qua CAN, nhờ đó giới hạn sạc xả luôn khớp. [2]
Dự phòng 0 ms tiếp quản
Chuyển nguồn diễn ra trong 0 ms nên thiết bị trong nhà không bị gián đoạn. [2] Nhánh dự phòng cấp 5000 W liên tục ở dòng 22,7 A [2] và chịu đỉnh ngắn 10000 VA trong mười giây khởi động. [2] Điện áp đầu ra giữ ở ba mức 220, 230 hoặc 240 V tùy cấu hình lưới. [2]
Tám khung 24 giờ linh hoạt
Chế độ theo khung giờ nhận tối đa tám lịch 24 giờ, [2] mỗi lịch định riêng hành vi sạc và xả. [1] Chức năng cắt đỉnh giới hạn công suất rút từ lưới trong giờ cao điểm. [1] Khi biểu giá thay đổi, lịch được chỉnh lại trong vài phút ngay trên ứng dụng. [2]
Từ đèn báo tới số liệu từ xa
Đèn LED trên bản G3 báo trạng thái tại chỗ, [2] còn ứng dụng tổng hợp dữ liệu phát, sạc và xả từng ngày. [2] Cổng RS485 phục vụ giám sát có dây, còn Wi-Fi, Ethernet và 4G phục vụ giám sát từ xa. [2] Lịch sử vận hành lưu lại trở thành bằng chứng khi cần yêu cầu hỗ trợ kỹ thuật. [7]
8. Bảng đèn báo trạng thái và cách kiểm tra inverter hybrid HIS-5L-G3
Kiểm tra
Mỗi triệu chứng xuất hiện trên HIS-5L-G3 thường dẫn về một nhóm nguyên nhân xác định. [7] Khi máy không phát ban ngày, kiểm tra điện áp chuỗi so với mốc khởi động 100 V và dải dò 90 đến 500 V. [2] Khi pin không nhận sạc, đối chiếu dải điện áp 40 đến 60 V cùng cấu hình BMS trên kênh CAN. [2] Trình tự kiểm tra từ nguồn vào tới cấu hình giúp khoanh vùng lỗi trước khi tháo thiết bị. Phần lớn hiện tượng bất thường thuộc về điều kiện lắp đặt hoặc cài đặt sai, không phải hỏng phần cứng.
Máy tự tách lưới khi điện áp ra ngoài dải cho phép, với mức 230 V chấp nhận từ 161 đến 276 V. [2] Nhánh dự phòng ngắt khi tải kéo quá 10000 VA lâu hơn 10 giây, do đó cần cắt bớt thiết bị rồi cấp lại. [2] Công suất giảm giữa trưa nóng thuộc cơ chế bảo vệ khi nhiệt vượt 45°C, không phải hỏng hóc. [2] Ghi lại thời điểm và điều kiện xảy ra hiện tượng giúp bộ phận kỹ thuật tái hiện lỗi. Sau khi đi hết các bước trên, anh chị gửi model, số seri và mô tả hiện tượng về kênh xử lý lỗi. [7]
Đối chiếu ngưỡng khởi động
Điện áp chuỗi dưới 100 V khiến máy chưa khởi động, [2] còn dải phát duy trì trong 90 đến 500 V. [2] Bóng che trên từng mảng làm điểm phát của chuỗi lệch xuống mức thấp. [1] Đo riêng từng chuỗi ngay tại tủ đấu nối giúp xác định đúng nhánh đang lỗi. [7]
Rà điện áp và kênh CAN
Điện áp pin hợp lệ nằm trong 40 đến 60 V, [2] và cấu hình BMS sai làm kênh CAN không kết nối. [2] Dòng vượt 120 A kéo dài sẽ bị máy giới hạn tự động để bảo vệ pin. [2] Phương án ắc quy chì cần cảm biến nhiệt gắn đúng vị trí trên khối ắc quy. [2]
Điện lưới ngoài dải cho phép
Máy chỉ hòa lưới khi điện áp và tần số nằm trong dải quy định. [2] Mức 230 V chấp nhận từ 161 đến 276 V, tần số nhận 50 hoặc 60 Hz. [2] Lưới dao động biên độ lớn khiến máy tách theo cơ chế chống phát cô lập, [2] nên hiện tượng lặp nhiều lần cần báo kỹ thuật. [7]
Quá tải vượt khung 10 giây
Tải vượt 10000 VA lâu hơn 10 giây gây ngắt nhánh dự phòng, [2] nên cần rút bớt thiết bị rồi khôi phục. [7] Tải nền chạy dài hạn cần giữ dưới 5000 W để nhánh dự phòng làm việc ổn định. [2] Thiết bị dùng động cơ lớn nên được tính dòng khởi động ngay từ khâu thiết kế. [6]
Phản ứng tự vệ trên 45°C
Công suất hạ dần khi nhiệt độ thiết bị vượt 45°C, [2] và máy trở lại bình thường lúc nhiệt hạ xuống. [2] Che nắng cho vị trí lắp và mở thông gió quanh máy khắc phục nguyên nhân gốc. [6] Hiện tượng giảm công suất theo nhiệt không tính vào lỗi phần cứng của thiết bị. [2]
Chuẩn bị thông tin trước khi gọi
Người dùng ghi model, số seri, thời điểm và mô tả hiện tượng trước khi báo lỗi. [7] Ảnh chụp đèn báo hoặc màn hình giúp bộ phận kỹ thuật chẩn đoán trong thời gian ngắn. [7] Kênh xử lý lỗi trực tuyến mở cho mọi khách hàng, [7] và chủ nhà không tự mở vỏ thiết bị. [7]
Quyền lợi bảo hành 5 năm của HIS-5L-G3 có hiệu lực đầy đủ khi ba việc được làm đúng từ đầu. [3] Việc thứ nhất: giữ hóa đơn, phiếu xuất kho và biên bản nghiệm thu của chính lô hàng. [3] Việc thứ hai: tra số seri trên trang xác thực để khớp thiết bị với hồ sơ mua hàng. [4] Bộ chứng từ đầy đủ xác định mốc bắt đầu tính thời hạn cho từng thiết bị. Thiếu một trong ba việc trên khiến khâu thẩm định kéo dài hơn mức cần thiết. Ba việc này đều thực hiện được ngay trong ngày nhận máy và ngày nghiệm thu.
Việc thứ ba: lắp đặt và vận hành đúng tài liệu hãng, không tự can thiệp phần cứng. [3] Thời hạn 5 năm in trên báo giá và phiếu bảo hành, anh chị đối chiếu ngay lúc nhận máy. [3] Hai mốc thời hạn ghi trên hai chứng từ cần trùng nhau trước khi ký nghiệm thu. Trong hạn, Việt Nam Solar làm đầu mối tiếp nhận và phối hợp với hãng để xử lý. [6] Hết hạn, kênh kỹ thuật vẫn hỗ trợ theo hiện trạng thực tế của thiết bị. [6] Cách phân vai này giúp chủ nhà chỉ liên hệ một đầu mối duy nhất khi phát sinh sự cố.
Thời hạn theo chính sách hiện hành
HIS-5L-G3 mua qua Việt Nam Solar được bảo hành 5 năm, [3] theo chính sách công bố công khai trên trang bảo hành. [3] Báo giá và phiếu bảo hành ghi cùng một thời hạn cho mỗi thiết bị. [3] Ngày bắt đầu tính theo chứng từ của chính lô hàng đã giao cho khách. [3]
Nền tảng của mọi yêu cầu
Hóa đơn và phiếu xuất kho giữ vai trò hai giấy gốc trong hồ sơ bảo hành. [3] Biên bản nghiệm thu xác nhận hệ đạt chuẩn lúc bàn giao, [3] còn ảnh hoàn công hỗ trợ khâu thẩm định. [3] Thiếu chứng từ khiến quá trình xử lý yêu cầu bảo hành kéo dài thêm. [3]
Định danh duy nhất của máy
Số seri in trực tiếp trên thân thiết bị, [4] và trang tra cứu xác thực nguồn gốc theo mã này. [4] Khớp số seri với hóa đơn ngay ngày nhận hàng tránh tranh chấp về sau. [4] Thiết bị đi ngoài kênh phân phối không tra được mã trên trang xác thực. [5]
Vận hành trong dải công bố
Lắp đặt theo tài liệu hãng đóng vai trò điều kiện nền, [3] với điện áp, dòng và nhiệt độ dùng đúng dải kỹ thuật. [2] Can thiệp phần cứng tự ý làm mất hiệu lực của cam kết bảo hành. [3] Sự kiện thiên tai được xét riêng theo các điều khoản đã công bố. [3]
Một đầu mối, một bộ hồ sơ
Yêu cầu bảo hành gửi về Việt Nam Solar kèm hồ sơ, [6] đơn vị đối chiếu rồi chuyển hãng khi cần. [6] Tiến độ xử lý báo lại qua kênh liên lạc khách hàng đã đăng ký. [6] Chi tiết chính sách xem tại trang bảo hành của Hoymiles trước khi gửi yêu cầu. [3]
Vẫn còn kênh kỹ thuật
Hết 5 năm, hotline vẫn nhận câu hỏi kỹ thuật từ chủ nhà, [6] còn trang xử lý lỗi không giới hạn thời gian dùng. [7] Phương án sửa hoặc thay được tư vấn theo tình trạng thực tế của thiết bị. [6] Chi phí phát sinh luôn báo trước cho khách hàng trước khi bắt tay vào làm. [6]
10. Việt Nam Solar phân phối chính hãng inverter hybrid Hoymiles HIS-5L-G3 5kW
Chuỗi dịch vụ của Công ty TNHH Việt Nam Solar quanh HIS-5L-G3 chạy liên tục từ khâu tư vấn tới giai đoạn sau bán hàng. [6] Ở đầu vào, đội 50 kỹ sư chứng chỉ hành nghề khảo sát tải, thiết kế chuỗi PV và chọn pin áp thấp tương thích. [6] Vì tải thực tế quyết định cấu hình, bước khảo sát tại nhà đặt nền cho mọi lựa chọn thiết bị phía sau. Nguồn hàng được chứng minh bằng chứng nhận nhà phân phối Hoymiles công khai, nhờ đó người mua kiểm tra được xuất xứ thiết bị. [5] Chuỗi khép kín này giúp trách nhiệm kỹ thuật và trách nhiệm thương mại quy về một đầu mối duy nhất.
Thiết bị bàn giao khớp số seri tra cứu được trên trang xác thực, nên khách hàng tự đối chiếu nguồn gốc trước khi lắp. [4] Ba chi nhánh TP.HCM, Cần Thơ và Khánh Hòa chia vùng phục vụ, do đó thời gian giao hàng và hỗ trợ kỹ thuật rút ngắn. [6] Chế độ bảo hành 5 năm ghi thành văn bản trong hồ sơ bán hàng, nên phạm vi trách nhiệm được xác định ngay từ đầu. [3] Sau lắp đặt, hotline 088.60.60.660 và trang xử lý lỗi tiếp nhận yêu cầu, giúp sự cố được xử lý theo một quy trình thống nhất. [7]
Trụ sở đặt tại 188 ĐHT41, Phường Đông Hưng Thuận, Quận 12, TP.HCM.[6]
Kho hàng khu vực nằm tại 2939 Quốc lộ 1A, Phường Tân Thới Nhất, TP.HCM.[6]
Đường dây nóng khu vực phía Nam là 088.60.60.660.[6]
Showroom Miền Tây đặt tại 41D Mậu Thân, Phường Cái Khế, TP. Cần Thơ.[6]
Tổng kho khu vực nằm tại Trạng Thọ A, Phường Trung Nhứt, TP. Cần Thơ.[6]
Đường dây nóng khu vực Miền Tây là 094.42.44.424.[6]
Liên hệ chung: đường dây nóng 088.60.60.660 · [email protected] · danh sách cửa hàng.[6]
Chứng nhận phân phối công khai
Chứng nhận nhà phân phối Hoymiles đăng công khai, nên khách xác minh nguồn gốc thiết bị trước khi đặt hàng. [5] Giấy phép điện lực và xây dựng còn hiệu lực, do đó khách đối chiếu hồ sơ trước khi ký hợp đồng. [6] [5] Mỗi đơn hàng kèm giấy tờ nguồn gốc, nhờ đó thiết bị truy xuất được khi cần bảo hành. [5]
Thiết kế bám thông số máy
Kỹ sư tính chuỗi PV theo dải 90 đến 500 V, vì dải này quyết định số tấm nối tiếp. [2] Pin chọn từ danh mục tương thích chuẩn CAN, nhờ đó biến tần và pin làm việc đồng bộ. [6] Chế độ vận hành cài theo biểu giá nơi ở, phần việc do đội 50 kỹ sư chứng chỉ hành nghề đảm nhận. [6]
Giao nhanh, xử lý tại chỗ
Ba chi nhánh đặt tại TP.HCM, Cần Thơ và Khánh Hòa, nhờ đó bán kính phục vụ được chia đều. [6] Kho hàng gần nơi lắp đặt rút ngắn thời gian giao thiết bị và thời gian chờ vật tư. [6] Kỹ thuật khu vực đến tận nơi khi có sự cố, còn địa chỉ chi tiết nằm ở trang danh sách cửa hàng. [6]
Từng hạng mục tách riêng
Dự toán được lập sau khảo sát thực tế, do đó khối lượng vật tư bám sát hiện trạng công trình. [6] Biến tần, pin, tấm pin và phần thi công ghi thành từng dòng riêng trong bảng dự toán. [6] Tùy chọn giám sát liệt kê tách bạch, nhờ đó khách so sánh các phương án theo cùng cấu trúc chi phí. [2] [6]
Khảo sát tới nghiệm thu
Quy trình khép kín chạy từ đo đạc tới bàn giao, nên trách nhiệm từng bước được xác định. [6] Hồ sơ kỹ thuật đính kèm khi nghiệm thu, còn chế độ bảo hành 5 năm lập thành văn bản. [6] [3] Hướng dẫn sử dụng bàn giao cho người trong nhà, nhờ đó thao tác vận hành không phụ thuộc kỹ thuật viên. [6]
Hotline và kênh lỗi trực tuyến
Hotline 088.60.60.660 nhận yêu cầu trong giờ làm việc, nên sự cố được ghi nhận ngay từ cuộc gọi đầu. [6] Trang xử lý lỗi hướng dẫn tự kiểm tra ban đầu, giúp thu hẹp nguyên nhân trước khi kỹ thuật đến. [7] Bảo hành đi qua một đầu mối duy nhất, còn lịch bảo trì định kỳ đặt theo thời gian khách chọn. [6]
11. Đánh giá kỹ thuật inverter HIS-5L-G3 5kW trong dải HIS-G3 từ 3 kW tới 6 kW
Đánh giá
Trong dải HIS-G3 trải từ 3 tới 6 kW, bản 5 kW nằm ở nhóm công suất cao của dòng sản phẩm. [2] So với bậc 3 kW, máy phát gấp rưỡi công suất nối lưới và nâng dòng pin từ 75 A lên 120 A. [2] Vì dòng sạc lớn hơn, cụm pin nạp đầy trong thời gian ngắn hơn khi nguồn PV còn dư công suất. Đỉnh dự phòng 10000 VA duy trì trong 10 giây cao hơn mức 6000 VA của bản khởi điểm. [2] Khoảng đệm rộng hơn giúp máy đỡ được dòng khởi động của thiết bị có động cơ trong nhà.
Các điểm giữ nguyên gồm thân máy 17 kg, hai bộ MPPT 18 A và cấp vỏ IP66 chắn bụi, chịu tia nước phun. [2] Kích thước và cách lắp không đổi theo bậc, nên phương án nâng cấp không kéo theo thay đổi vị trí treo máy. Hộ có tải lớn hoặc dự tính tăng tiêu thụ nên chọn bậc này thay vì bậc công suất thấp hơn. [1] Khi nhu cầu vượt 5 kW, người dùng chuyển sang bản 6 kW hoặc phương án ghép song song. [2] Vì mỗi hộ có đồ thị tiêu thụ riêng, quyết định cuối cùng bám bảng tải thật do kỹ sư đo tại nhà. [6]
Công suất và dòng pin vượt trội
Ngõ nối lưới đạt 5000 W so với 3000 W của bản khởi điểm, nên nhóm tải phục vụ được rộng hơn. [2] Dòng pin 120 A cao hơn mức 75 A của bản 3 kW, kéo theo tốc độ nạp nhanh hơn. [2] Đỉnh dự phòng 10000 VA so với 6000 VA quyết định nhóm thiết bị khởi động nặng chạy được. [2] [1]
Một nấc dự phòng cho tương lai
Trên bậc 5 kW còn bản 6 kW trong cùng dải, và kiến trúc cùng kích thước hai bản giống nhau. [2] Chọn bậc theo tải hiện tại cộng dự phóng vài năm, vì chi phí đổi máy về sau cao hơn. [6] Ghép song song là đường mở rộng thay thế khi một máy không phủ hết nhu cầu về sau. [2]
Mỏng nhẹ và kín nước
Thân máy dày 99 mm và nặng 17 kg như mọi bậc HIS-G3, nên khung treo dùng chung được. [2] Cấp vỏ IP66 chắn bụi và chịu tia nước phun, không đổi theo bậc công suất của máy. [2] Thời gian chuyển dự phòng 0 ms là chuẩn chung, nên người nâng bậc không phải đổi thói quen dùng điện. [2] [1]
Mức 97,7% ở bậc công suất cao
Hiệu suất tối đa giữ 97,7% như mức công bố cho cả dải, nên tổn hao chuyển đổi ở mức thấp. [2] Hiệu suất trọng số châu Âu đạt 97,0%, còn bộ dò MPPT làm việc ở mức 99,9%. [2] Vì ba con số này đo trên ba phạm vi khác nhau, sản lượng năm chịu tác động trực tiếp từ cả ba. [1]
Dòng 25 A và thiết bị đóng cắt
Dòng ra 25 A đặt yêu cầu chọn aptomat tương xứng cho nhánh xoay chiều phía sau máy. [2] Dây AC chọn tiết diện theo mức dòng này, vì sụt áp và phát nhiệt tăng khi dây thiếu tiết diện. [6] Phía pin, mức 120 A đặt yêu cầu cao cho đường dây một chiều, kéo theo chi phí vật tư tăng. [2] [6]
Hộ tải cao và kế hoạch dài
Gia đình có hóa đơn điện lớn khai thác hết bậc 5 kW trong khung giờ tiêu thụ cao. [1] Hệ có pin dung lượng cao tận dụng dòng sạc 120 A, và tải dự phòng nặng hợp với đỉnh 10000 VA. [2] Bảng tải thật vẫn là căn cứ chốt cuối, vì mỗi hộ có cơ cấu thiết bị khác nhau. [6]
12. Giải thích các con số dễ hiểu nhầm trên inverter hybrid áp thấp HIS-5L-G3
Hiểu đúng
Vài cặp số trên HIS-5L-G3 hay bị đọc lẫn khi người mua so sánh nhiều thiết bị cùng lúc. [2] Cặp 5000 W và 5500 VA là công suất định mức và công suất biểu kiến tối đa của ngõ nối lưới. [2] Hai đại lượng này lệch nhau qua hệ số công suất, nên thiết kế hệ lấy mức định mức làm gốc. Cặp 10000 W và 5000 W chỉ hai phía khác nhau: đầu vào là tấm pin khuyến nghị, đầu ra là mức phát của máy. [2] Vì tỷ lệ dư bù tổn hao và giờ nắng yếu, con số lớn hơn không đồng nghĩa với công suất phát cao hơn.
Số 10000 VA của nhánh dự phòng chỉ tồn tại trong 10 giây, còn mức chạy dài hạn vẫn là 5000 W. [2] Dòng 50 A ở mục bypass là dòng lưới đi tắt qua máy, không phải dòng do máy tự phát. [2] Ba mốc hiệu suất 99,9%, 97,7% và 97,0% đo trên ba phạm vi: phần dò, toàn máy và trọng số châu Âu. [2] Vì ba mốc gắn với ba phạm vi khác nhau, phép so sánh giữa các thiết bị phải dùng cùng một thước. Cấp vỏ IP66 nghĩa là chắn bụi và chịu tia nước phun, không cho phép ngâm thiết bị dưới nước. [2]
Định mức và giới hạn biểu kiến
Số 5000 W là công suất tác dụng định mức của ngõ nối lưới phía xoay chiều. [2] Số 5500 VA là công suất biểu kiến tối đa của cùng ngõ đó, và hai đại lượng lệch nhau qua hệ số công suất. [2] Vì tải nhà ở làm việc theo công suất tác dụng, thiết kế hệ lấy số định mức làm gốc. [6]
Tấm pin khuyến nghị, không phải công suất phát
Mức 10000 W thuộc về dàn tấm pin đấu vào, không phải công suất máy phát ra lưới. [2] Máy phát ra tối đa theo ngõ 5000 W, nên phần dư phía một chiều bù tổn hao và nắng yếu. [2] [1] Vì hai số nằm ở hai phía khác nhau, phép so thiết bị chỉ đúng khi đối chiếu cùng vị trí đo. [1]
Đỉnh ngắn của nhánh dự phòng
Đỉnh 10000 VA chỉ duy trì trong 10 giây, đủ để đỡ dòng khởi động của thiết bị có động cơ. [2] Chạy dài hạn vẫn theo mức 5000 W, còn khoảng đệm chỉ tồn tại trong thời gian ngắn. [2] [1] Vì vậy nhóm tải dự phòng phải chọn theo mức liên tục, không chọn theo con số đỉnh. [6]
Dòng lưới đi qua, không phải dòng phát
Mức 50 A là dòng xoay chiều đi tắt qua máy ở chế độ bypass, không do máy sinh ra. [2] Dòng máy tự phát tối đa là 25 A, nên hai thông số phục vụ hai phép chọn dây khác nhau. [2] [6] Nhầm lẫn giữa hai mức dòng dẫn tới chọn aptomat sai dòng định mức cho nhánh phía sau. [6]
Ba phạm vi đo khác nhau
Mức 99,9% đo riêng phần dò điểm công suất cực đại của bộ MPPT. [2] Mức 97,7% là đỉnh hiệu suất của toàn máy, còn mức 97,0% tính theo trọng số châu Âu. [2] Vì ba mức gắn với ba phạm vi đo, so sánh thiết bị phải đặt trên cùng một thước đo. [1]
Giới hạn dùng kèm điều kiện
IP66 nghĩa là chắn bụi và chịu tia nước phun, không cho phép ngâm máy trong nước. [2] Mốc 65°C là giới hạn của dải nhiệt, còn quá trình giảm tải bắt đầu từ 45°C. [2] [1] Vì vậy vị trí lắp quyết định công suất thực nhận, với hai nguyên tắc gốc là thoáng mát và tránh ngập. [6]
13. Câu hỏi thường gặp về inverter hybrid Hoymiles HIS-5L-G3 5kW một pha
Hỏi đáp
Mười thắc mắc quen thuộc nhất về HIS-5L-G3 xoay quanh công suất, pin, dự phòng, chế độ chạy, vị trí lắp và bảo hành. [1] Các nhóm câu hỏi này bám theo trình tự lắp đặt, do đó người đọc tra cứu được đúng vấn đề đang gặp. Bộ số gốc để đối chiếu gồm 5000 W nối lưới, 10000 W PV khuyến nghị, dòng pin 120 A và chuyển nguồn 0 ms. [2] Những con số này quyết định cỡ tải đấu vào, quy mô dàn tấm, tốc độ nạp pin và ứng xử của hệ khi mất lưới. Khi một câu trả lời không khớp hiện trạng, người lắp cần kiểm tra lại thông số thực tế trước khi đấu nối.
Vỏ máy đạt IP66, chắn bụi và chịu tia nước phun, nên thiết bị làm việc được ngoài trời quanh năm. Cấp bảo vệ này giữ cho khoang điện tử khô ráo khi mưa tạt, kéo theo tuổi thọ linh kiện ổn định hơn. Hiệu suất tối đa chạm 97,7% và một hệ ghép được tối đa 10 máy song song khi cần nâng công suất. [2] Mọi câu trả lời lấy từ cột HIS-5L-G3 trong bản Global REV1.5, do đó số liệu khớp với máy giao tới công trình. [2] Thắc mắc nằm ngoài danh sách, anh chị nhắn hotline hoặc gửi email để kỹ thuật trả lời theo từng trường hợp. [6]
Ngõ nối lưới của máy đạt 5000 W định mức và cho phép công suất biểu kiến chạm 5500 VA. [2] Dàn tấm khuyến nghị tới 10000 W chia hai chuỗi, nhờ đó mái nhiều hướng vẫn khai thác được. [2] Dòng ra tối đa 25 A quyết định tiết diện dây và cỡ thiết bị đóng cắt phía sau máy. [2]
Dòng sạc và dòng xả cùng đạt 120 A ở cả hai chiều năng lượng. [2] Công suất sạc đạt 5000 W còn công suất xả đạt 5250 W, tương ứng biên dự trữ nhỏ khi phóng. [2] Dải điện áp pin từ 40 tới 60 V, vì vậy chỉ khối pin trong dải này ghép được. [2]
Ngõ pin nhận cả khối lithium lẫn ắc quy chì, nên người lắp chọn theo ngân sách công trình. [2] Ắc quy chì sạc theo ba giai đoạn kèm bước cân bằng, do đó cấu hình phải đặt đúng trước khi chạy. [2] Cảm biến nhiệt độ ngoài đóng vai trò phụ kiện tùy chọn cho phương án ắc quy chì. [2]
Chuyển nguồn sang chế độ dự phòng diễn ra trong 0 ms, nên tải nhạy không thấy gián đoạn. [2] Công suất dự phòng liên tục đạt 5000 W tương ứng dòng 22,7 A ở điện áp danh định. [2] Đỉnh 10000 VA giữ trong 10 giây, đủ cho nhóm tải có dòng khởi động lớn. [2]
Chế độ tự dùng và chế độ kinh tế hướng tới giảm hóa đơn điện hằng tháng. [1] Chế độ dự phòng và cắt đỉnh phục vụ ổn định nguồn, nên công trình có lưới yếu chọn nhóm này. [1] Chế độ theo khung giờ chạy tối đa tám lịch trong 24 giờ, đủ chia các khung giá điện. [2]
Đỉnh hiệu suất chuyển đổi chạm 97,7% tại điểm làm việc thuận lợi của máy. [2] Hiệu suất trọng số châu Âu đạt 97,0%, phản ánh mức trung bình qua dải công suất thực tế. [2] Riêng phần dò MPPT làm việc ở 99,9%, nhờ đó tổn hao khâu bám điểm giữ mức nhỏ. [2]
Máy treo tường chắc với thân 506 x 495 x 99 mm và khối lượng 17 kg. [2] Cấp IP66 chắn bụi và chịu tia nước phun, nên vị trí lắp đặt được cả trong nhà lẫn ngoài trời. [2] Chỗ lắp cần thoáng mát để tránh giảm tải công suất sau mốc 45°C. [2]
Dải sản phẩm còn bản 6 kW cao hơn một bậc công suất, phù hợp nhóm tải một pha lớn hơn. [2] Một hệ ghép song song nhận tối đa 10 biến tần, nhờ đó công suất nâng dần theo nhu cầu. [2] Kỹ thuật viên cấu hình đồng bộ khi mở rộng, nhờ đó các máy chia tải thống nhất. [6]
Ứng dụng của hãng đóng vai trò kênh giám sát chính cho toàn bộ dữ liệu vận hành. [2] Kết nối chọn giữa RS485, Wi-Fi, Ethernet hoặc 4G tùy hạ tầng mạng tại điểm lắp. [2] Bản G3S xem nhanh thông số tại chỗ qua màn hình LCD, nên thao tác kiểm tra không cần điện thoại. [2]
14. Chi phí đầu tư hệ dùng inverter hybrid HIS-5L-G3, tính theo từng hạng mục
Báo giá
Tổng đầu tư quanh HIS-5L-G3 hình thành từ năm hạng mục nối tiếp nhau, nên bỏ sót một hạng mục kéo theo lệch dự toán. [6] Hạng mục biến tần tính theo bậc 5 kW và theo phiên bản G3 hoặc G3S, do hai bản khác nhau ở phần hiển thị. [2] Hạng mục pin áp thấp 40 tới 60 V định cỡ theo số giờ dự phòng, nên khối này thường chiếm phần lớn ngân sách. [2] Số giờ dự phòng do chủ nhà chọn, vì vậy dung lượng pin thay đổi mạnh giữa hai công trình cùng cỡ máy. Người lập dự toán nên chốt phần pin trước, sau đó các hạng mục còn lại bám theo con số đã chốt.
Hạng mục tấm pin quy hoạch quanh mức 10000 W và chia thành hai chuỗi theo hướng mái, nhờ đó sản lượng trải đều trong ngày. [2] Hạng mục thi công gộp giá đỡ, dây dẫn, tủ điện, tiếp địa và nhân công, nên phần này phụ thuộc hiện trạng mái. [6] Hạng mục cuối gồm tùy chọn Wi-Fi, Ethernet, 4G và cảm biến nhiệt dành cho ắc quy chì. [2] Các tùy chọn này tính riêng, do đó chủ nhà chỉ trả cho phần hệ thật sự dùng tới. Anh chị gửi hóa đơn điện cùng danh sách tải qua 088.60.60.660 để nhận dự toán chi tiết cho từng hạng mục. [6]
Biến tần bậc 5 kW
Giá máy đổi theo bậc công suất và theo phiên bản, nên hai đơn hàng cùng cỡ vẫn chênh nhau. [6] Bản G3 dùng đèn LED còn bản G3S thêm màn hình LCD, do đó phiên bản phải ghi rõ trên báo giá. [2] [6] Người nhận hàng đối chiếu mã HIS-5L-G3 ngay khi nhận, tránh giao nhầm sang bậc công suất khác. [4]
Định cỡ theo giờ dự phòng
Khối pin thường chiếm khoản lớn nhất, nên cỡ pin chi phối tổng đầu tư. [6] Dải điện áp hợp lệ từ 40 tới 60 V cùng giao tiếp CAN, còn dung lượng tính theo danh sách tải và số giờ chạy. [2] [6] Dòng sạc 120 A cho phép cấu hình pin lớn, nhờ đó pin nạp đầy trong khung giờ nắng. [2]
Quy hoạch quanh 10000 W
Số tấm quy về mức khuyến nghị 10000 W, nên công suất dàn bám sát khả năng nhận của máy. [2] Hai chuỗi chia theo hướng và diện tích mái, do đó mái nhiều hướng cần tính lại tỷ lệ tấm mỗi chuỗi. [2] Đơn giá tấm đổi theo từng đợt hàng, vì vậy báo giá luôn kèm hiệu lực thời gian cụ thể. [6]
Vật tư cộng nhân công
Giá đỡ, dây dẫn, tủ điện và tiếp địa tính theo hiện trạng, nên mỗi công trình có mức chi phí riêng. [6] Tuyến dự phòng đi riêng cho nhóm tải chọn lọc, kéo theo khối lượng dây và thiết bị tăng thêm. [6] Mái phức tạp làm tăng công lắp, nên khảo sát trước giúp con số dự toán sát thực tế. [6]
Giám sát và cảm biến
Wi-Fi, Ethernet và 4G báo giá theo lựa chọn, nên phần giám sát tính riêng khỏi giá máy. [2] Cảm biến nhiệt độ ngoài dành cho phương án ắc quy chì, vì vậy hệ dùng pin lithium không cần khoản này. [2] Các dòng tùy chọn tách riêng trong dự toán, do đó chủ đầu tư chỉ trả cho hạng mục hệ cần. [6]
Ba dữ liệu gửi trước
Hóa đơn điện phản ánh mức tiêu thụ tháng, nhờ đó quy mô dàn tấm được ước lượng ngay từ đầu. [6] Danh sách tải dự phòng chốt dung lượng pin, còn ảnh hiện trạng mái giúp dựng phương án lắp sớm. [6] Anh chị gửi các dữ liệu này về hotline 088.60.60.660 để nhận bản dự toán chi tiết. [6]
- 1Hoymiles Power Electronics. (2026). HIS-(3-6)L-G3 Single-Phase Hybrid Inverter [Trang sản phẩm và thương hiệu Hoymiles tại Việt Nam Solar]. vietnamsolar.vn
- 2Hoymiles Power Electronics. (2026). HIS-G3 Series Single-Phase Hybrid Inverter Datasheet (Global REV1.5, bản tiếng Anh, 2 trang) [Tệp PDF]. Google Drive
- 3Công ty TNHH Việt Nam Solar. (2026). Chính sách bảo hành Hoymiles. vietnamsolar.vn
- 4Công ty TNHH Việt Nam Solar. (2026). Tra cứu số seri chính hãng Hoymiles. vietnamsolar.vn
- 5Công ty TNHH Việt Nam Solar. (2026). Chứng nhận nhà phân phối Hoymiles. vietnamsolar.vn
- 6Công ty TNHH Việt Nam Solar. (2026). Danh sách cửa hàng và hotline hỗ trợ Việt Nam Solar. vietnamsolar.vn
- 7Công ty TNHH Việt Nam Solar. (2026). Tài liệu xử lý lỗi và hỗ trợ sau bán hàng Hoymiles. vietnamsolar.vn
Bài viết do đội ngũ 50 kỹ sư của Công ty TNHH Việt Nam Solar biên soạn và kiểm duyệt. Công ty hoạt động liên tục trong lĩnh vực điện mặt trời từ năm 2016, đã khảo sát, thiết kế và thi công hàng chục nghìn công trình trên cả nước, đồng thời là nhà phân phối chính hãng hơn 20 thương hiệu biến tần, tấm pin và pin lưu trữ. Mọi kỹ sư tham gia biên soạn đều nắm chứng chỉ hành nghề về điện và xây dựng do cơ quan quản lý Nhà nước cấp.
Việt Nam Solar hoạt động với đầy đủ tư cách pháp nhân, gồm Giấy phép hoạt động điện lực số 175/GP-SCT do Sở Công Thương cấp, Giấy phép năng lực hoạt động xây dựng HCM-00076550 công bố trên cổng thông tin Bộ Xây dựng, cùng nhãn hiệu độc quyền VN-4-0604703 do Cục Sở hữu trí tuệ cấp văn bằng bảo hộ. Công ty duy trì ba chứng nhận hệ thống quản lý còn hiệu lực gồm ISO 9001:2015, ISO 14001:2018 và ISO 45001:2018, trạng thái hiệu lực xác minh trên IAF CertSearch.
Mọi số liệu kỹ thuật, thông tin pháp lý và mốc thời gian nêu trong bài đều được đối chiếu với hồ sơ chính hãng của nhà sản xuất và văn bản pháp luật hiện hành trước khi xuất bản, để nội dung công bố có thể kiểm chứng độc lập.
