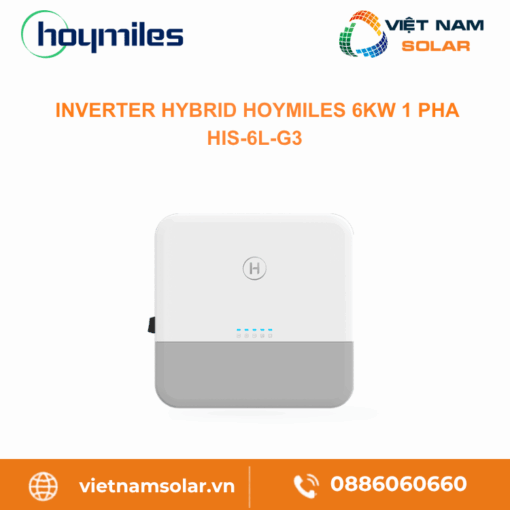

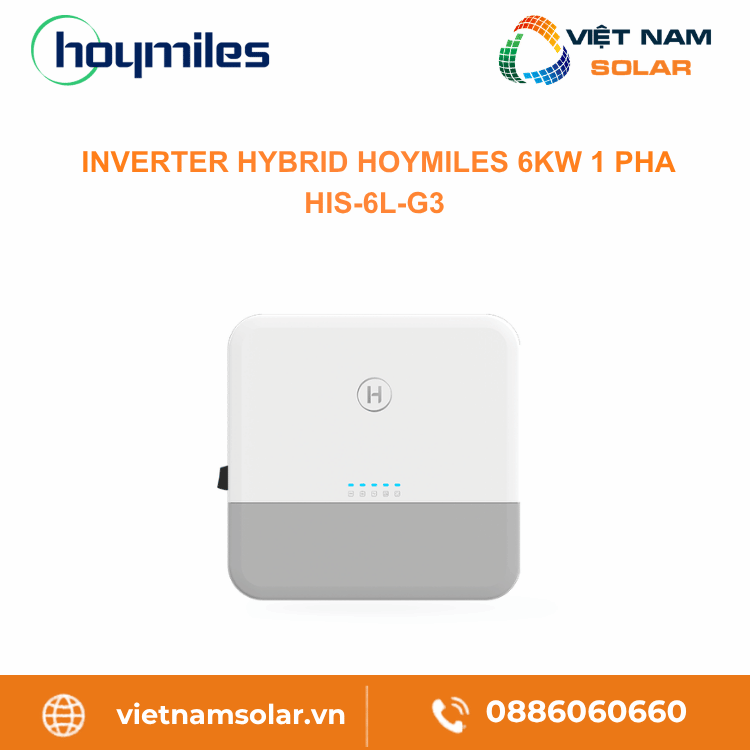

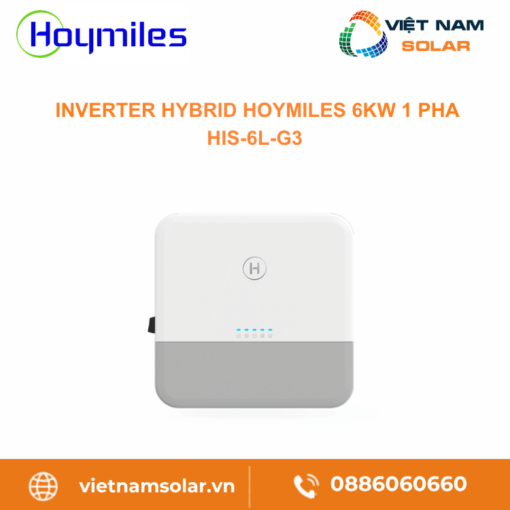

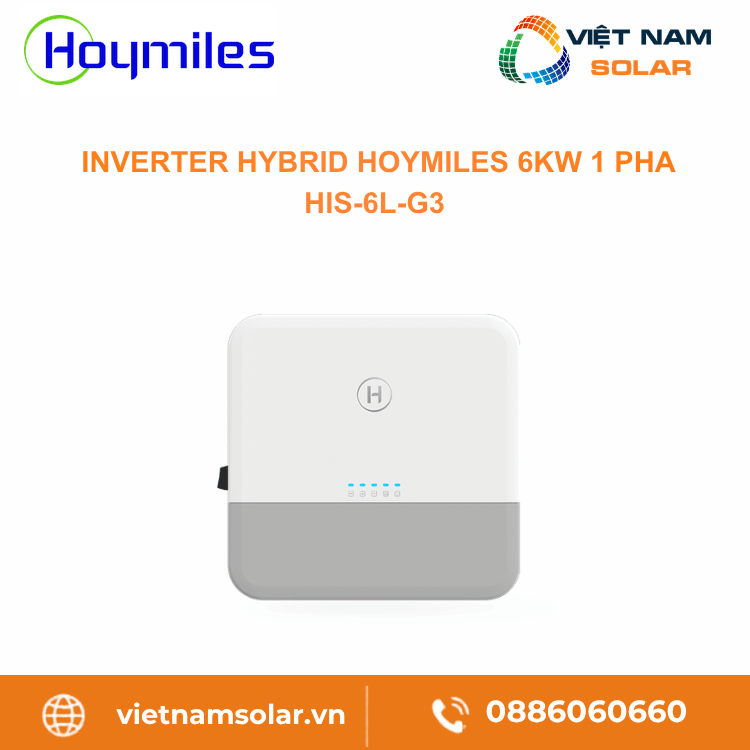

HIS-6L-G3 - Inverter Hybrid Hoymiles 6kW 1 Pha (Áp Thấp)
Hoymiles HIS-6L-G3 là bậc cao nhất của dải biến tần hybrid một pha HIS-G3 áp thấp. [2] Ngõ nối lưới phát 6000 W định mức, đạt 6600 VA biểu kiến và đẩy dòng ra tới 30 A. [2] Đầu vào nhận dàn tấm pin khuyến nghị 12000 W trên hai chuỗi với dòng 18 A mỗi bộ dò MPPT. [2]
Cổng pin áp thấp 40 đến 60 V đạt dòng sạc xả 135 A, công suất sạc 6000 W và xả 6300 W. [2] Khi lưới mất, nhánh dự phòng chuyển trong 0 ms, giữ 6000 W liên tục và chịu 12000 VA suốt 10 giây. [2] Thân máy vẫn gọn 506 x 495 x 99 mm, nặng 17 kg, vỏ IP66 chống bụi, chống nước. [2]
Máy chạy năm chế độ tự dùng, kinh tế, dự phòng, cắt đỉnh và theo khung giờ với tám lịch 24 giờ. [1] Quản lý năng lượng AI kết nối máy phát, bơm nhiệt và tải thông minh vào một hệ điều phối. [1] Trần mở rộng của dòng là 10 biến tần song song cho nối lưới lẫn ngoài lưới. [2] Qua Việt Nam Solar, thiết bị áp dụng chế độ bảo hành 5 năm. [3]
1. Điểm mạnh inverter hybrid Hoymiles HIS-6L-G3 công suất 6 kW một pha
Tính năngBậc 6 kW đứng ở vị trí cao nhất của dải HIS-G3, nên máy phục vụ được nhóm tải một pha rộng nhất trong dòng. [2] Ngõ nối lưới cấp 6000 W định mức và cho phép công suất biểu kiến chạm 6600 VA, tương ứng dòng ra tối đa 30 A. [2] Dòng ra quyết định tiết diện dây và cỡ thiết bị đóng cắt, nên mức 30 A ràng buộc bản vẽ tủ điện. Dàn tấm khuyến nghị 12000 W nâng biên dư công suất một chiều, nhờ đó sản lượng ngày đạt mức cao nhất của dải. [2] Nhóm tải một pha cỡ lớn trong nhà ở vì vậy nằm gọn trong khả năng cấp điện của máy.
Cổng pin cho dòng 135 A ở cả chiều sạc và chiều xả, nên khối pin dung lượng lớn rút ngắn được thời gian nạp đầy. [2] Nhánh dự phòng gánh 6000 W liên tục và chịu đỉnh 12000 VA trong 10 giây, đủ biên cho dòng khởi động của tải động cơ. [2] Năm chế độ vận hành cùng tám lịch 24 giờ bám sát các kiểu biểu giá điện phổ biến tại khu vực lắp đặt. [1] Bộ quản lý AI đưa máy phát, bơm nhiệt và tải thông minh vào chung một hệ điều phối. [1] Nhờ đó thứ tự ưu tiên nguồn giữ nguyên khi phụ tải trong ngày thay đổi.
Công suất một pha cao nhất dải
Ngõ nối lưới cấp 6000 W định mức [2] và cho phép công suất biểu kiến chạm 6600 VA. [2] Dòng ra tối đa đạt 30 A, nên mức này quyết định cỡ thiết bị đóng cắt phía sau. [2] Bậc công suất này đứng cao nhất trong dải HIS-G3, do đó máy nhận được nhóm tải một pha lớn nhất của dòng. [2]
Sản lượng ngày ở mức tối đa
Công suất tấm khuyến nghị lên tới 12000 W [2] và hai chuỗi vào nhận dòng 18 A trên mỗi đường. [2] Biên dư một chiều lớn giữ sản lượng ngày nhiều mây, khi bức xạ xuống thấp kéo dài. [1] Dải dò công suất rộng 90 đến 500 V nới điều kiện ghép tấm, nên số tấm mỗi chuỗi linh hoạt hơn. [2]
Nạp xả nhanh nhất trong dòng
Dòng sạc và dòng xả tối đa cùng đạt 135 A, [2] tương ứng công suất sạc 6000 W và xả 6300 W. [2] Với khối pin dung lượng lớn, mức dòng này rút ngắn thời gian nạp đầy của mỗi chu kỳ. [1] BMS của pin lithium tự thích ứng qua đường truyền CAN, nên khâu ghép pin bớt bước cấu hình. [2]
Khoảng đệm khởi động rộng nhất
Nhánh dự phòng chịu đỉnh 12000 VA trong 10 giây [2] và giữ mức liên tục 6000 W khi lưới mất. [2] Thời gian chuyển nguồn 0 ms, do đó thiết bị trong nhà không nhận ra gián đoạn cấp điện. [2] Độ méo dạng sóng dưới 3% giữ điện áp ra sạch, an toàn cho thiết bị điện tử nhạy cảm. [2]
Năm chế độ và tám lịch giờ
Máy chạy các chế độ tự dùng, kinh tế, dự phòng, cắt đỉnh và theo khung giờ. [1] Tám lịch 24 giờ tùy chỉnh cho phép bám biểu giá, [2] còn chế độ cắt đỉnh khóa mức công suất mua từ lưới. [1] Người dùng đổi cấu hình ngay trên ứng dụng, nên chế độ vận hành theo kịp thay đổi của biểu giá. [2]
Một hệ điều phối cho cả nhà
Bộ quản lý năng lượng AI tích hợp sẵn, [1] nên máy phát, bơm nhiệt và tải thông minh chạy chung một hệ điều phối. [1] Thứ tự ưu tiên nguồn theo cài đặt của gia đình, do đó điện tự dùng được giữ lại trước. [1] Khi cần thêm công suất, hệ ghép song song tối đa 10 máy trên cùng một điểm đấu nối. [2]

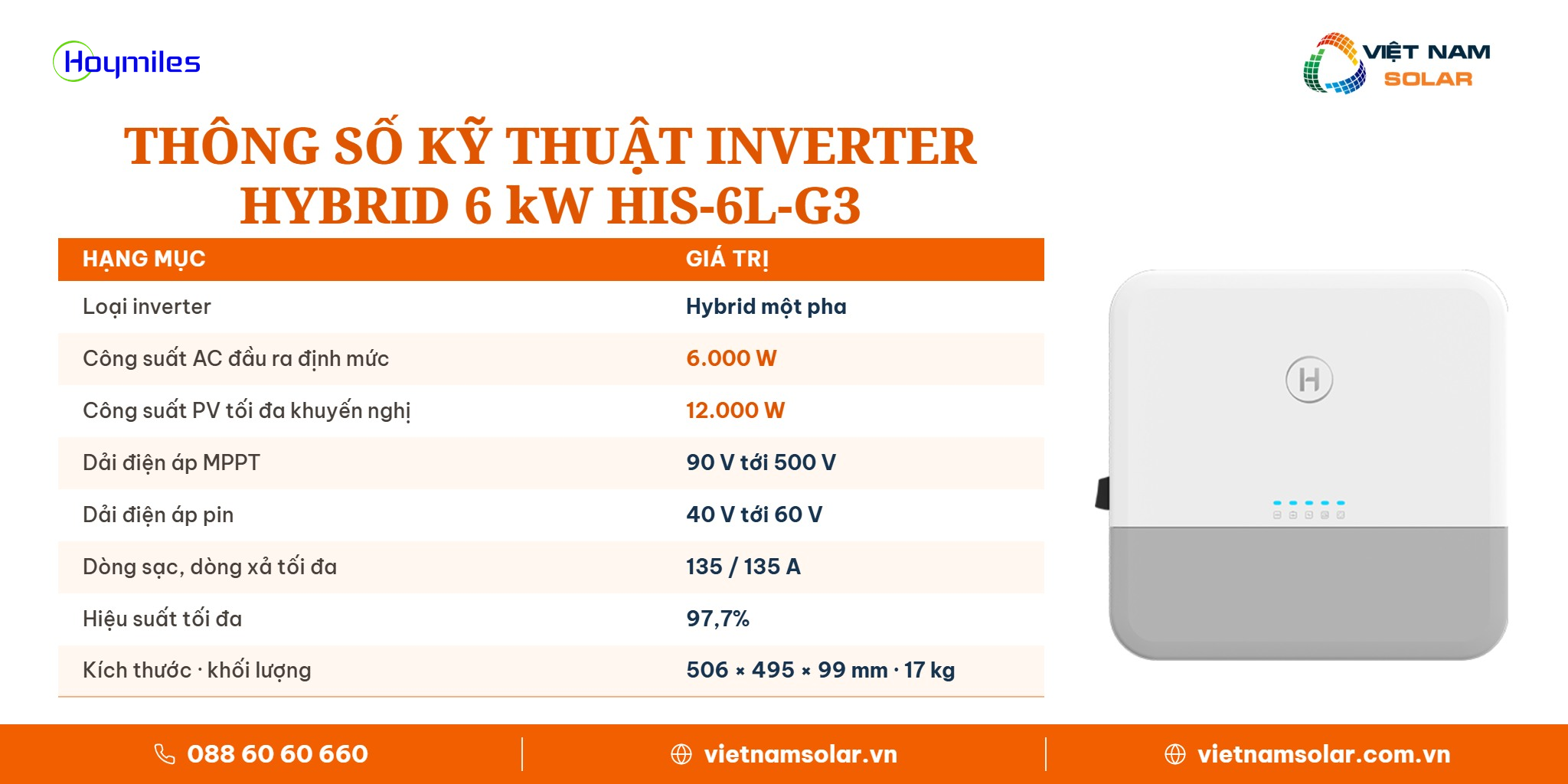

2. Thông số kỹ thuật inverter hybrid một pha HIS-6L-G3 bản Global REV1.5
Thông sốBộ số liệu HIS-6L-G3 đọc nhanh theo năm cụm gồm pin, PV, nối lưới, dự phòng và hiệu suất. [2] Cụm pin dùng dải điện áp 40 đến 60 V với dòng 135 A, công suất sạc 6000 W và xả 6300 W qua giao tiếp CAN. [2] Dải điện áp thấp này buộc khối pin phải chịu dòng lớn, nên tiết diện cáp một chiều tăng theo. Cụm PV khuyến nghị 12000 W, chịu điện áp tối đa 550 V, khởi động từ 100 V và dò công suất trong dải 90 đến 500 V. [2] Dải dò rộng cho phép chuỗi tấm hoạt động sớm vào buổi sáng và giữ bám khi bức xạ xuống thấp.
Cụm nối lưới cho 6000 W, 6600 VA và dòng 30 A với hệ số công suất trên 0,99. [2] Hệ số công suất cao đồng nghĩa với việc phần công suất phản kháng bơm lên lưới chiếm tỉ lệ nhỏ. Cụm dự phòng giữ 6000 W liên tục, bung 12000 VA trong 10 giây, dòng 27,3 A và chuyển nguồn 0 ms. [2] Cụm hiệu suất đạt tối đa 97,7%, trọng số châu Âu 97,0% và phần dò MPPT 99,9%, kéo theo tổn hao chuyển đổi thấp. [2] Các chi tiết còn lại đứng ở phần thông số, kèm chế độ bảo hành 5 năm khi mua qua Việt Nam Solar. [3]
Ba nhóm số quyết định phần lớn nội dung bản vẽ của hệ khi triển khai. [2] Nhóm PV gồm dải dò công suất 90 tới 500 V và dòng vào 18 A mỗi bộ, dùng để chốt số tấm cho dàn 12000 W. [2] Nhóm pin gồm dải 40 tới 60 V và dòng 135 A, mức cao nhất trong dải HIS-G3. [2] Vì dòng nạp lớn, khối pin áp thấp phải chịu được mức này và đồng bộ trạng thái qua chuẩn CAN. Nhóm đầu ra gồm dòng nối lưới 30 A và dòng dự phòng liên tục 27,3 A, dùng để chọn thiết bị đóng cắt và tiết diện dây. [2] Phần bảo vệ, cấp bảo vệ vỏ và danh mục chứng nhận đứng ở nhóm sau, phục vụ khâu nghiệm thu và hồ sơ đấu nối lưới. [2]
HIS-6L-G3 là bậc cao nhất của dòng biến tần hybrid một pha HIS-G3 với thiết kế siêu mỏng siêu nhẹ, hai bộ MPPT và thời gian chuyển sang nguồn dự phòng 0 ms đạt chuẩn UPS. Máy hỗ trợ nhiều chế độ vận hành thông minh, quản lý năng lượng bằng AI và ghép tối đa 10 biến tần song song cho cả hệ hòa lưới lẫn hệ độc lập. [2]
Lưu ý: dòng HIS có hai phiên bản - G3 dùng đèn báo LED và G3S dùng màn hình LCD.
- 01Lắp đặt dễ dàng, tiết kiệm không gian nhờ thiết kế siêu mỏng siêu nhẹ
- 02Hai bộ theo dõi MPPT, dòng MPPT tối đa 18 A
- 03Thời gian chuyển mạch 0 ms đạt chuẩn UPS
- 04Hỗ trợ nhiều chế độ vận hành thông minh, gồm Peak Shaving và tối đa tám lịch TOU 24 giờ tùy chỉnh
- 05Tích hợp quản lý năng lượng AI với máy phát, bơm nhiệt và tải thông minh
- 06Ghép tối đa 10 biến tần song song để mở rộng hệ hòa lưới và độc lập
| Model | HIS-6L-G3 / HIS-6L-G3S[2] |
|---|---|
| Battery / Pin lưu trữ | |
| Battery type / Loại pin | Li-ion / Ắc-quy chì[2] |
| Battery voltage range (V) / Dải điện áp pin (V) | 40-60[2] |
| Max. charging/discharging current (A) / Dòng sạc/xả tối đa (A) | 135/135[2] |
| Max. charging/discharging power (W) / Công suất sạc/xả tối đa (W) | 6000/6300[2] |
| Charging strategy for Li-ion battery / Chiến lược sạc pin Li-ion | Tự thích ứng theo BMS[2] |
| Charging curve / Đường đặc tính sạc | 3 giai đoạn / Cân bằng[2] |
| External temperature sensor / Cảm biến nhiệt độ ngoài | Tùy chọn[2] |
| Communication / Giao tiếp | CAN[2] |
| PV Input / Đầu vào PV | |
| Recommended max. PV power (W) / Công suất PV tối đa khuyến nghị (W) | 12000[2] |
| Max. input voltage (V) / Điện áp đầu vào tối đa (V) | 550[2] |
| Rated voltage (V) / Điện áp định mức (V) | 360[2] |
| Start-up voltage (V) / Điện áp khởi động (V) | 100[2] |
| MPPT voltage range (V) / Dải điện áp MPPT (V) | 90-500[2] |
| Max. input current (A) / Dòng đầu vào tối đa (A) | 18/18[2] |
| Max. short circuit current (A) / Dòng ngắn mạch tối đa (A) | 27/27[2] |
| MPPT number/Max. input strings number / Số MPPT / Số chuỗi đầu vào tối đa | 2/2[2] |
| AC Input and Output (On-grid) / Đầu vào và đầu ra AC (hòa lưới) | |
| Rated output power (W) / Công suất đầu ra định mức (W) | 6000[2] |
| Max. output apparent power (VA) / Công suất biểu kiến đầu ra tối đa (VA) | 6600[2] |
| Max. continuous AC bypass current (A) / Dòng bypass AC liên tục tối đa (A) | 50[2] |
| Grid form / Dạng lưới | L/N/PE[2] |
| Rated AC output voltage/Range (V) / Điện áp đầu ra AC định mức / Dải (V) | 220/154-264, 230/161-276, 240/168-288[2] |
| Rated grid frequency (Hz) / Tần số lưới định mức (Hz) | 50/60[2] |
| Max. output current (A) / Dòng đầu ra tối đa (A) | 30[2] |
| Power factor / Hệ số công suất | >0,99 (0,8 sớm pha … 0,8 trễ pha)[2] |
| AC Output (Backup) / Đầu ra AC (dự phòng) | |
| Rated output power (W) / Công suất đầu ra định mức (W) | 6000[2] |
| Max. output apparent power (VA) / Công suất biểu kiến đầu ra tối đa (VA) | 12000, 10s[2] |
| Back-up switch time (ms) / Thời gian chuyển sang dự phòng (ms) | 0[2] |
| Grid form / Dạng lưới | L/N/PE[2] |
| Rated output voltage (V) / Điện áp đầu ra định mức (V) | 220/230/240[2] |
| Rated output frequency (Hz) / Tần số đầu ra định mức (Hz) | 50/60[2] |
| Max. continuous output current (A) / Dòng đầu ra liên tục tối đa (A) | 27,3[2] |
| THDv (@linear load) / THDv (khi tải tuyến tính) | <3%[2] |
| Efficiency / Hiệu suất | |
| MPPT efficiency / Hiệu suất MPPT | 99,90%[2] |
| Max. efficiency / Hiệu suất tối đa | 97,70%[2] |
| EU efficiency / Hiệu suất EU | 97,00%[2] |
| Protection / Bảo vệ | |
| Anti-islanding protection / Bảo vệ chống tách lưới | Tích hợp[2] |
| PV string input reverse polarity protection / Bảo vệ ngược cực đầu vào chuỗi PV | Tích hợp[2] |
| Insulation resistor detection / Giám sát điện trở cách điện | Tích hợp[2] |
| Residual current monitoring unit / Bộ giám sát dòng rò | Tích hợp[2] |
| AC overcurrent protection / Bảo vệ quá dòng AC | Tích hợp[2] |
| AC short circuit protection / Bảo vệ ngắn mạch AC | Tích hợp[2] |
| AC overvoltage and undervoltage protection / Bảo vệ quá áp và thấp áp AC | Tích hợp[2] |
| Surge protection / Chống sét lan truyền | DC Type II / AC Type II[2] |
| General / Thông số chung | |
| Dimensions (W × H × D [mm]) / Kích thước (R × C × S [mm]) | 506 × 495 × 99[2] |
| Weight (kg) / Trọng lượng (kg) | 17[2] |
| Mounting / Kiểu lắp đặt | Treo tường[2] |
| Operating temperature (°C) / Nhiệt độ vận hành (°C) | -25 đến +65 (trên 45 sẽ giảm công suất)[2] |
| Relative humidity / Độ ẩm tương đối | 0-95%, không ngưng tụ[2] |
| Cooling / Làm mát | Đối lưu tự nhiên[2] |
| Topology (Solar / Battery) / Cấu trúc mạch (PV / Pin) | Không biến áp / Cách ly tần số cao[2] |
| Altitude (m) / Độ cao lắp đặt (m) | ≤4000[2] |
| Protection degree / Cấp bảo vệ | IP66[2] |
| Noise (dB) / Độ ồn (dB) | <35[2] |
| User interface / Giao diện người dùng | LED (dòng G3) / LCD (dòng G3S), App[2] |
| Digital input/output / Đầu vào - đầu ra số | DRM, 2 × DI, 2 × DO[2] |
| Communication / Giao tiếp | RS485, Wi-Fi/Ethernet/4G (tùy chọn)[2] |
| Certifications and Standards / Chứng nhận và tiêu chuẩn | |
| Grid connection standard / Tiêu chuẩn đấu nối lưới [2] | G98, G99, G100, EN 50549-1/-10, NF EN 50549-1/-10, CEI 0-21, PEA, MEA, IEC 62116, IEC 61727, IEC 60068, IEC 61683, DEWA |
| Safety/EMC standard / Tiêu chuẩn an toàn & EMC | IEC 62109-1/-2, EN 61000-6-1/-2/-3/-4[2] |
Các thông số dưới đây thay đổi theo từng model; những mục còn lại giống nhau trên toàn dòng. Vuốt ngang để xem đủ 5 model. [2]
3. Lớp bảo vệ tích hợp và chống sét Type II trên inverter Hoymiles HIS-6L-G3
An toànHệ bảo vệ của HIS-6L-G3 chia thành ba tuyến chính, xếp theo đường đi của dòng điện trong hệ. [2] Tuyến PV gồm chặn đấu ngược cực chuỗi, đo điện trở cách điện và giám sát dòng rò khi máy chạy. [2] Ba chức năng này khép kín phần một chiều, nơi sai sót đấu nối gây rủi ro trực tiếp cho người lắp. Tuyến AC gồm bảo vệ quá dòng, ngắn mạch, quá áp, thấp áp và chống phát điện cô lập. [2] Khi lưới rơi vào trạng thái bất thường, các mạch này tách máy khỏi lưới trước khi hư hỏng lan rộng.
Tuyến chống sét đặt tầng Type II ở cả hai ngõ DC và AC, nên xung quá áp bị triệt trước khi vào mạch. [2] Khung chuẩn IEC 62109-1 và 62109-2 cùng EN 61000-6-1 tới 6-4 bao trùm an toàn thiết bị và tương thích điện từ. [2] Danh mục nối lưới quốc tế gồm G98, G99, G100, EN 50549, CEI 0-21 và nhiều chuẩn khu vực khác. [2] Danh mục rộng giúp hồ sơ đấu nối đi qua khâu thẩm định của điện lực với ít yêu cầu bổ sung. Tủ điện, tiếp địa và dây dẫn đạt chuẩn hoàn thiện vòng bảo vệ cuối của toàn hệ. [6]
Kiểm soát trước và trong khi phát
Máy chặn chuỗi đấu ngược cực ngay tại ngõ vào [2] và đo điện trở cách điện mỗi lần khởi động. [2] Dòng rò được giám sát suốt thời gian chạy, nên sự cố cách điện bị phát hiện sớm. [2] Ba lớp này khép kín đường đi phía một chiều, phần khó quan sát nhất khi hệ vận hành. [2]
Bốn bảo vệ điện xoay chiều
Quá dòng và ngắn mạch có mạch ngắt riêng, [2] còn quá áp và thấp áp được giám sát liên tục. [2] Khi điện lưới rơi khỏi ngưỡng cho phép, máy rời lưới ngay để giữ an toàn cho tải. [2] Toàn bộ danh mục này thuộc nhóm tích hợp sẵn, nên tủ điện ngoài bớt số thiết bị bảo vệ. [2]
Bảo vệ người làm việc trên lưới
Chống phát điện cô lập thuộc trang bị chuẩn của máy, [2] nên khi lưới cắt, máy ngừng đẩy điện ra ngoài. [2] Nhờ đó đội sửa chữa lưới tránh được nguồn ngược trên đoạn đường dây đang thi công. [2] Nhánh dự phòng trong nhà vẫn duy trì cấp điện cho tải ưu tiên suốt thời gian mất lưới. [2]
Type II cho cả DC và AC
Tầng chống sét lan truyền phía DC đạt Type II [2] và ngõ AC được trang bị cấp tương đương. [2] Nhờ hai tầng này, xung quá áp bị triệt trước khi đi vào mạch công suất bên trong. [2] Vùng giông nhiều cần phối hợp thêm cắt sét tại tủ điện, do năng lượng xung sét vượt sức chịu của một tầng. [6]
An toàn và tương thích điện từ
IEC 62109-1 và 62109-2 xác nhận an toàn thiết bị, [2] còn EN 61000-6-1 tới 6-4 phủ phần tương thích điện từ. [2] Chuẩn lưới gồm G98, G99, G100, EN 50549 và CEI 0-21, trải rộng nhiều thị trường. [2] Danh mục rộng làm hồ sơ đấu nối thuận lợi, do bên thẩm định có sẵn căn cứ đối chiếu. [1]
Tủ điện, tiếp địa, tay nghề
Thiết bị đóng cắt ngoài chọn theo dòng 30 A [2] và tiếp địa toàn hệ làm theo tiêu chuẩn hiện hành. [6] Dây pin định cỡ cho dòng 135 A, vì đoạn một chiều mang dòng lớn nhất trong hệ. [2] Kỹ sư có chứng chỉ hành nghề nghiệm thu phần lắp đặt trước khi hệ đóng điện. [6]

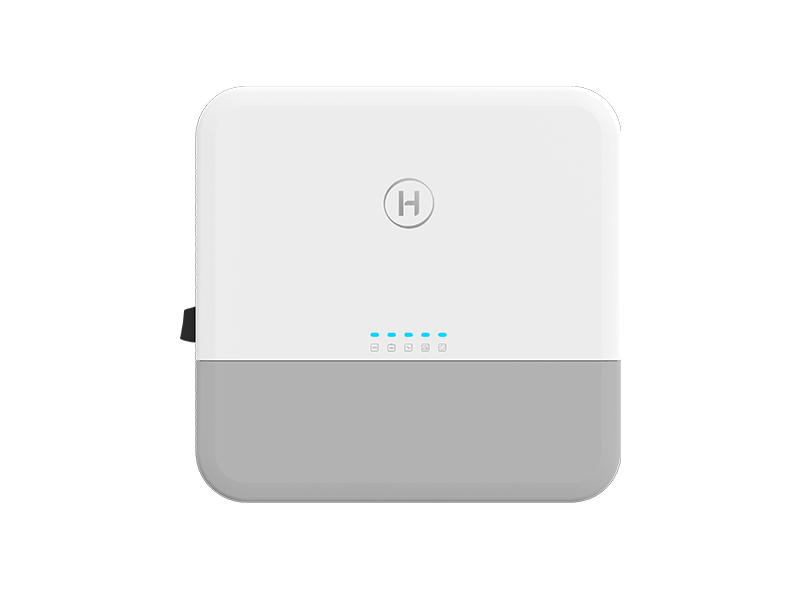

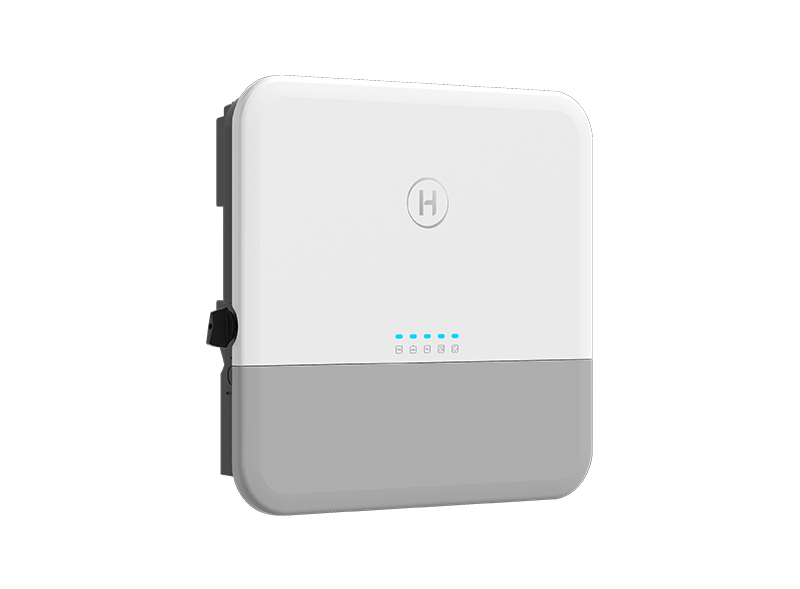

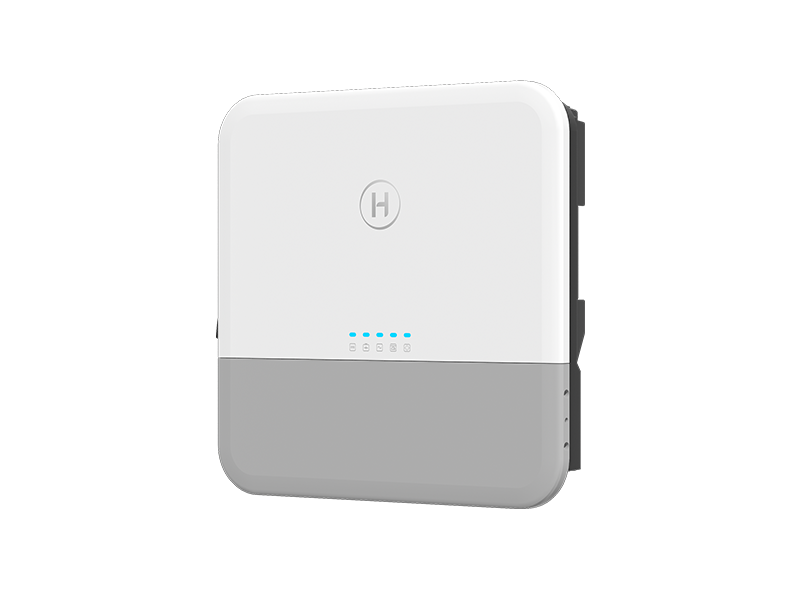

4. Cấu tạo inverter hybrid HIS-6L-G3 dày 99 mm, nặng 17 kg, vỏ IP66
Cấu tạoKết cấu HIS-6L-G3 đặt tầng công suất 6 kW vào thân máy nặng 17 kg và dày 99 mm. [2] Bề dày nhỏ như vậy cho phép treo máy sát tường và vẫn chừa lối đi thao tác trong phòng kỹ thuật. Phía dàn tấm dùng mạch không biến áp, còn phía pin được cách ly ở tần số cao. [2] Cách bố trí hai tầng biến đổi này giữ hiệu suất chuyển đổi tối đa ở mức 97,7%. [2] Hiệu suất càng cao, phần điện năng hóa thành nhiệt càng ít, nhờ đó vỏ máy giữ được nhiệt độ thấp khi tải nặng.
Hai bộ dò MPPT nhận hai chuỗi độc lập, mỗi đường chịu dòng vào 18 A và dòng ngắn mạch 27 A. [2] Máy tỏa nhiệt bằng đối lưu tự nhiên và không dùng quạt, nên độ ồn giữ dưới 35 dB khi vận hành. [2] Khối giao tiếp gồm RS485, DRM, hai ngõ vào số, hai ngõ ra số cùng ba tùy chọn Wi-Fi, Ethernet và 4G. [2] Số cổng như vậy đủ cho cả nhu cầu giám sát tại chỗ lẫn nhu cầu theo dõi từ xa qua mạng di động. Bản G3 dùng đèn LED còn bản G3S dùng màn hình LCD, và cả hai chia chung một ứng dụng giám sát. [2]
Đỉnh công suất, kích thước không đổi
Ba chiều máy giữ nguyên 506 x 495 x 99 mm, bằng đúng kích thước của các bậc công suất thấp hơn. [2] Khối lượng dừng ở 17 kg, [2] nên mật độ công suất của bản 6 kW cao nhất trong dải. [2] Vì khung vỏ và khối lượng không đổi, thao tác treo máy tương đương lắp một bậc nhỏ hơn. [6]
Hiệu suất đến từ kiến trúc
Đường dàn tấm đi qua mạch không biến áp, [2] còn đường pin được cách ly ở tần số cao. [2] Cấu hình này đưa hiệu suất chuyển đổi tối đa lên 97,7% tại điểm làm việc thuận lợi nhất. [2] Hiệu suất theo trọng số châu Âu giữ 97,0%, nên tổn hao cả năm vẫn thấp khi tải thay đổi. [2]
Hai chuỗi vận hành độc lập
Mỗi chuỗi có bộ dò công suất riêng với dòng vào 18 A, [2] và chịu được dòng ngắn mạch 27 A. [2] Hiệu suất dò công bố đạt 99,9%, đồng nghĩa với việc bộ điều khiển bám sát điểm làm việc tốt nhất. [2] Nhờ hai bộ dò tách rời, mái nhiều hướng vẫn khai thác được cả hai chuỗi trong cùng khung giờ. [1]
Lithium và ắc quy chì-axit
Dải điện áp pin 40 đến 60 V dùng chung cho hai loại pin lắp kèm máy. [2] Pin lithium nhận cấu hình tự động theo BMS, [2] còn ắc quy chì dùng đường sạc ba giai đoạn có cân bằng. [2] Cảm biến nhiệt ngoài là phụ kiện của phương án chì, nên hệ ắc quy chì cần đặt thêm bộ phận này. [2]
Không quạt, dưới 35 dB
Máy tản nhiệt hoàn toàn bằng đối lưu tự nhiên, [2] nên độ ồn công bố giữ dưới 35 dB khi chạy. [2] Việc bỏ quạt kéo theo số chi tiết hao mòn ít đi, vì vậy chu kỳ bảo trì kéo dài hơn. [1] Với mức ồn đó, máy đặt gần khu sinh hoạt vẫn không gây tiếng động rõ vào ban đêm. [2]
Có dây, không dây và điều khiển
RS485 là cổng truyền thông mặc định, [2] còn Wi-Fi, Ethernet và 4G chọn thêm theo nhu cầu công trình. [2] Cổng DRM cùng hai ngõ vào số và hai ngõ ra số cho phép điều khiển máy theo tín hiệu bên ngoài. [2] Bản G3 hiển thị bằng đèn LED, bản G3S dùng màn hình LCD, và cả hai chạy chung một ứng dụng. [2]
5. Tài liệu kỹ thuật chính hãng Hoymiles cho inverter hybrid HIS-6L-G3 6kW
Tài liệuBậc 6 kW kéo theo dòng pin 135 A và dàn tấm 12000 W, hai con số cao nhất trong dải HIS-G3. [1] Vì hai giá trị này nằm ở mức cao nhất của dải, mọi sai lệch khi thiết kế phải trả giá đắt hơn các bậc dưới. Bộ hồ sơ chính hãng của HIS-6L-G3 gồm tám mục, chia thành nhóm tệp kỹ thuật và nhóm trang tra cứu trực tuyến. [2] Tệp nền là bản thông số Global REV1.5, ghi dải dò công suất 90 tới 500 V và dòng vào 18 A mỗi bộ. [2] Tệp này còn nêu công suất PV khuyến nghị 12000 W, nên kỹ sư lấy ba con số đó làm ràng buộc đầu tiên. [2] Bản thông số còn là căn cứ đối chiếu khi nghiệm thu, vì mọi giá trị in trên tem máy phải khớp với tệp đó. [2]
Nhóm tra cứu trực tuyến phục vụ giai đoạn sau khi máy đã về công trình và bắt đầu vận hành. [7] Trang xử lý lỗi Hoymiles cho phép tra mã hiện trên đèn báo và ứng dụng, nhờ đó người vận hành khoanh vùng nguyên nhân sớm. [7] Trang chính sách bảo hành nêu thời hạn 5 năm và các điều kiện làm mất hiệu lực, gồm việc tự thay đổi kết cấu máy. [3] Trang tra cứu số seri xác nhận thiết bị thuộc lô chính hãng, và số trên thân máy phải trùng với phiếu bảo hành. [4] Chứng nhận nhà phân phối là văn bản ủy quyền công khai, dùng để kiểm tra nguồn hàng trước khi ký hợp đồng. [5]
Khối bên dưới xếp tám mục theo đúng hai nhóm đó, mỗi hàng gồm nhãn loại tệp, tên tài liệu và một nút bấm. [2] Hàng gắn nhãn PDF mở tệp tải về, còn hàng gắn nhãn WEB mở trang tra cứu ngay trên trình duyệt. [2] Hai nhóm để mở sẵn nên anh chị thấy toàn bộ danh mục ngay khi cuộn tới, không phải bấm mở từng nhóm. [1] Cách trình bày này rút bớt thao tác khi anh chị cần đối chiếu nhiều tài liệu trong cùng một lần xem. Khi anh chị cần bản mềm gửi qua thư điện tử, hotline 088.60.60.660 tiếp nhận và đội kỹ thuật gửi trong ngày làm việc. [6]
6. Vị trí lắp inverter hybrid Hoymiles HIS-6L-G3 trong nhà và ngoài trời
Lắp đặtSáu điểm kiểm tra trước khi lắp gồm tường treo, nhiệt độ môi trường, thông gió, độ ẩm, vị trí đặt máy và đường dây. [6] Điểm một, mảng tường treo phải chịu chắc khối lượng 17 kg và không rung khi máy làm việc liên tục. [2] Nền tường yếu sinh rung động, kéo theo mối nối chịu lực mỏi dần theo thời gian vận hành. Điểm hai, chỗ lắp nên mát vì máy tự giảm công suất khi nhiệt độ vượt 45°C, dù dải cho phép tới 65°C. [2] Giữ nhiệt độ vỏ thấp đồng nghĩa với việc máy phát đủ công suất trong khung giờ nắng gắt buổi trưa.
Điểm ba, chừa khoảng thoáng quanh thân máy vì kiểu làm mát đối lưu tự nhiên cần dòng khí đi qua vỏ. [2] Điểm bốn, độ ẩm nơi lắp không vượt 95% không ngưng tụ và cao độ lắp đặt không quá 4000 m. [2] Điểm năm, vỏ đạt IP66, chắn bụi và chịu tia nước phun, nên máy ra ngoài trời được nhưng phải tránh ngập và va đập. [2] Điểm sáu, bốn tuyến dây PV, pin, lưới và dự phòng cần bản vẽ trước, riêng dây pin tính theo dòng 135 A. [2] Bản vẽ duyệt xong giúp người lắp chọn tiết diện dây và thiết bị đóng cắt đúng ngay từ lần thi công đầu.
Chịu lực chắc cho 17 kg
Máy chỉ có phương án treo tường, [2] do đó bề mặt lắp phải phẳng, chắc và không rung lắc. [6] Cao độ treo nên thuận cho việc quan sát đèn báo và thao tác đóng cắt khi bảo trì. [6] Vách yếu hoặc khung tạm không đủ khả năng chịu lực, nên hai loại nền này bị loại từ đầu. [6]
Mát để giữ trọn công suất
Dải nhiệt độ làm việc trải từ -25 đến 65°C, [2] nhưng quá 45°C máy tự giảm công suất phát. [2] Vị trí râm mát giữ nhiệt độ vỏ thấp, nhờ đó trưa hè hệ vẫn cấp đủ công suất cho tải. [6] Người lắp nên đặt máy cách xa nguồn nhiệt và tránh hướng nắng gắt chiếu thẳng vào vỏ. [6]
Đường khí cho đối lưu
Làm mát thụ động cần khoảng thoáng quanh máy để dòng khí nóng thoát lên phía trên. [2] Đóng máy trong hộp kín làm nhiệt tích lại, do đó phương án che chắn kín bị loại. [6] Khe tản nhiệt cần vệ sinh theo định kỳ, [6] và không gian mở giúp máy giữ mức phát ổn định. [6]
Hai giới hạn môi trường
Độ ẩm nơi lắp không vượt 95% không ngưng tụ, [2] và cao độ lắp đặt không quá 4000 m. [2] Vỏ đạt IP66, chắn bụi và chịu tia nước phun, nên máy đặt ngoài trời vẫn giữ được cách điện. [2] Vùng trũng dễ ngập nằm ngoài phạm vi cấp bảo vệ đó, vì vậy bị loại ngay khi chọn vị trí. [6]
Gần pin, gần tủ điện
Khoảng cách ngắn giữa máy và tủ pin làm giảm sụt áp trên dây dẫn. [6] Tuyến dây pin mang dòng 135 A, do đó rút ngắn chiều dài giúp hạ tổn hao và chi phí đồng. [2] Chỗ lắp nên tránh va đập sinh hoạt, [6] đồng thời đèn báo và màn hình phải quan sát được từ lối đi. [6]
Bản vẽ trước, kéo dây sau
Bốn tuyến dây gồm hai chuỗi PV, tuyến pin, tuyến lưới và tuyến dự phòng. [2] Đấu nối phía lưới theo dạng L, N, PE, [2] và tiết diện từng tuyến chọn theo dòng làm việc của tuyến đó. [6] Sơ đồ phải được duyệt xong trước khi thi công, nhờ đó thợ tránh đấu ngược đầu dây và nhầm tuyến. [6]
7. Chế độ vận hành 24 giờ và dòng pin 135 A trên inverter HIS-6L-G3
Vận hànhChế độ vận hành thường ngày của HIS-6L-G3 xoay quanh việc cấp điện cho nhóm tải lớn bằng ba nguồn phối hợp. [1] Ban ngày, hai chuỗi PV của dàn 12000 W được dò ở hiệu suất 99,9% nên phần lớn sản lượng đi thẳng vào tải. [2] Phần công suất dư sau khi nạp được đẩy lên lưới trong mức tối đa 6600 VA, còn dòng nạp pin chạm mức 135 A. [2] Nhờ dòng nạp lớn, pin đạt trạng thái đầy trước khi nắng tắt nên phần dự trữ sẵn sàng cho khung tối. Trình tự ưu tiên tải trước, nạp pin sau, phát lưới cuối cùng quyết định cách người lắp cài cấu hình ban đầu.
Buổi tối, pin xả tới 6300 W theo lịch đã cài nên lưới chỉ tham gia bù phần công suất còn thiếu. [1] Khi lưới mất điện, nhánh dự phòng vào việc trong 0 ms với dòng liên tục 27,3 A nên tải nhạy không nhận ra gián đoạn. [2] Cụm tải khởi động nặng dựa vào khoảng đệm 12000 VA kéo dài 10 giây để vượt qua dòng đỉnh lúc mở máy. [2] Do lịch xả đặt trước, hệ vận hành ổn định suốt đêm và người dùng không phải can thiệp thủ công. Ứng dụng ghi lại toàn bộ chu trình phát, nạp và xả để anh chị tinh chỉnh lịch theo hóa đơn thực tế. [2]
PV khởi động từ 100 V
Khi chuỗi vượt 100 V, máy vào chế độ phát và đưa điện thẳng tới tải buổi sáng. [2] [1] Bộ dò giữ điểm phát ở hiệu suất 99,9% nên sản lượng bám sát mức bức xạ tức thời. [2] Số liệu cập nhật tức thời trên ứng dụng, nhờ đó người vận hành theo dõi được dòng công suất. [2]
Khai thác dàn 12000 W
Tải trong nhà dùng điện trước, pin nạp sau với dòng chạm 135 A. [1] Công suất sạc đạt mức 6000 W và phần dư còn lại được phát lên lưới trong mức tối đa 6600 VA. [2] Máy tự giảm tải khi thân nhiệt vượt 45°C, nhờ đó linh kiện công suất tránh làm việc quá ngưỡng. [2]
Pin xả theo chế độ vận hành
Pin cấp tải tới 6300 W trước khi hệ lấy lưới, chế độ kinh tế canh khung giá thấp cao. [1] Pin và máy trao đổi dữ liệu qua kênh CAN nên dòng nạp xả bám giới hạn khối pin. [2] Lịch tám khung trong 24 giờ chạy tự động nên hệ tự đổi nguồn theo từng khung giờ. [2]
Chuyển 0 ms sang dự phòng
Thời gian chuyển nguồn bằng 0 ms nên nhánh dự phòng giữ 6000 W với dòng liên tục 27,3 A. [2] Đỉnh 12000 VA phục vụ 10 giây khởi động nên tải có dòng mở máy lớn vẫn vào việc. [2] Điện áp ra giữ 220, 230 hoặc 240 V nên thiết bị trong nhà nhận đúng mức áp. [2]
Bám biểu giá điện hiện hành
Tám lịch trong 24 giờ sửa được bất cứ lúc nào, còn cắt đỉnh đặt ngưỡng mua điện tối đa. [2] [1] Mỗi thay đổi áp dụng ngay qua ứng dụng nên chủ nhà chỉnh lịch theo mùa. [2] Cấu hình gốc do kỹ sư cài lúc bàn giao, vì vậy máy vẫn chạy đúng khi không ai chỉnh. [6]
Ba lớp giám sát song song
Đèn LED trên thân máy báo trạng thái, còn ứng dụng lưu dữ liệu phát, sạc và xả. [2] Kênh RS485 hoặc Wi-Fi, Ethernet, 4G truyền số liệu nên trạm giám sát nhận được dữ liệu liên tục. [2] Lịch sử vận hành lưu lại giúp kỹ thuật chẩn đoán từ xa trước khi cử người tới hiện trường. [7]
8. Bảng đèn báo trạng thái và cách kiểm tra inverter hybrid HIS-6L-G3
Kiểm traPhần lớn bất thường trên HIS-6L-G3 tự chẩn đoán được bằng cách đối chiếu thông số đo với dải công bố. [7] Khi máy không phát điện, người kiểm tra xem chuỗi PV đã vượt mốc 100 V và nằm trong dải 90 đến 500 V chưa. [2] Khi pin không sạc và không xả, cần kiểm tra dải 40 đến 60 V cùng cấu hình BMS trên kênh CAN. [2] Hai phép đo trên tách được nguyên nhân phía nguồn quang điện khỏi nguyên nhân phía khối pin. Nhờ trình tự kiểm tra theo thứ tự nguồn vào rồi tới khối lưu trữ, thời gian tìm lỗi rút ngắn.
Khi máy rời lưới, người kiểm tra đo điện áp lưới vì mức 220 V chỉ nhận từ 154 đến 264 V. [2] Nhánh dự phòng tự ngắt khi tải vượt 12000 VA quá 10 giây, do đó cần rút bớt thiết bị rồi cấp lại. [2] Công suất hạ vào buổi trưa đến từ cơ chế giảm tải trên 45°C và tự phục hồi khi máy mát trở lại. [2] Ba hiện tượng trên đều thuộc nhóm phản ứng bảo vệ nên thiết bị không hỏng sau khi điều kiện trở lại bình thường. Ngoài các trường hợp này, người dùng gửi model, số seri và hiện tượng về kênh xử lý lỗi Hoymiles. [7]
Đối chiếu ngưỡng của chuỗi PV
Chuỗi dưới 100 V chưa đủ để khởi động, còn dải làm việc hợp lệ nằm trong 90 đến 500 V. [2] Bóng che một mảng kéo cả chuỗi xuống nên điện áp đo được thấp hơn ngưỡng khởi động. [1] Tách thử từng chuỗi giúp định vị đoạn lỗi trước khi tháo kiểm tra toàn dàn. [7]
Ba mục cần đối chiếu
Điện áp pin phải nằm trong dải 40 đến 60 V và kênh CAN cần cấu hình BMS tương thích. [2] Dòng chạm mức tối đa 135 A bị giới hạn tự động nên dòng nạp thực tế không vượt ngưỡng. [2] Với ắc quy chì, người lắp kiểm tra thêm cảm biến nhiệt do nhiệt độ chi phối ngưỡng nạp. [2]
Điện lưới vượt dải nhận
Mức 220 V chỉ nhận điện lưới từ 154 đến 264 V và tần số phải bám 50 hoặc 60 Hz. [2] Máy ngắt lúc lưới dao động ngoài dải trên nên hành vi này thuộc nhóm bảo vệ chuẩn. [2] Khi hiện tượng lặp lại nhiều lần, người dùng nhờ kênh kỹ thuật đo kiểm chất lượng lưới. [7]
Vượt đỉnh quá 10 giây
Ngưỡng ngắt đặt tại 12000 VA kéo dài hơn 10 giây, nên cần giảm thiết bị rồi khôi phục nhánh. [2] [7] Tải nền giữ dưới 6000 W liên tục giúp nhánh dự phòng chạy ổn định khi mất lưới. [2] Động cơ lớn cần tính dòng khởi động ngay từ khâu thiết kế để tránh chạm ngưỡng đỉnh. [6]
Giảm tải do nhiệt
Trên 45°C máy chủ động hạ công suất và tự trở lại mức cũ khi nhiệt độ giảm xuống. [2] Xử lý gốc nằm ở việc che nắng cho vỏ máy và tăng thông gió quanh vị trí lắp. [6] Hiện tượng này không thuộc lỗi phần cứng nên người dùng không cần thay thế thiết bị. [2]
Khi tự kiểm chưa ra nguyên nhân
Người dùng chuẩn bị model, số seri, thời điểm và mô tả hiện tượng trước khi báo lỗi. [7] Ảnh đèn báo hoặc màn hình kèm theo giúp bộ phận kỹ thuật khoanh vùng nguyên nhân sớm. [7] Hồ sơ gửi qua trang xử lý lỗi hoặc hotline, đồng thời giữ nguyên hiện trạng và không tự mở vỏ. [7]
Phạm vi bảo hành 5 năm áp dụng cho thiết bị HIS-6L-G3 do Việt Nam Solar phân phối chính thức tại Việt Nam. [3] Điều kiện hưởng quyền lợi gồm lắp đúng tài liệu hãng và vận hành trong dải thông số đã công bố. [3] Thời hạn cụ thể được in trên báo giá cùng phiếu bảo hành đi kèm từng lô thiết bị. [3] Vì thời hạn gắn với từng lô hàng, chủ đầu tư nên đối chiếu chứng từ ngay tại thời điểm nhận máy. Cách lắp đặt và điều kiện vận hành quyết định việc thiết bị còn nằm trong phạm vi bảo hành hay không.
Hồ sơ cần giữ gồm hóa đơn, phiếu xuất kho, biên bản nghiệm thu và số seri của từng thiết bị. [3] Số seri nên được xác thực trên trang tra cứu chính hãng trước khi kích hoạt quyền lợi bảo hành. [4] Trường hợp tự can thiệp phần cứng hoặc dùng sai điều kiện đều bị loại khỏi phạm vi bảo hành. [3] Việt Nam Solar nhận hồ sơ theo một đầu mối và theo cùng anh chị tới hết thời hạn. [6] Nhờ một đầu mối tiếp nhận, chủ nhà không phải làm việc trực tiếp với nhiều bên trong quá trình xử lý.
Thiết bị chính hãng lắp đúng chuẩn
Bảo hành 5 năm áp dụng cho máy phân phối qua Việt Nam Solar và lắp theo tài liệu hãng. [3] Thời hạn ghi trên chứng từ của từng lô nên chủ đầu tư đối chiếu trước khi lưu hồ sơ. [3] Chính sách chi tiết đăng công khai để hai bên tra lại khi phát sinh yêu cầu. [3]
Các trường hợp bị loại
Tự can thiệp phần cứng làm mất quyền lợi, tương tự việc dùng ngoài dải điện áp, dòng và nhiệt công bố. [3] [2] Thiên tai xét theo điều khoản riêng nên hồ sơ nhóm này đi theo quy trình khác. [3] Thiết bị không rõ nguồn gốc không được tiếp nhận vì thiếu căn cứ xác thực lô hàng. [5]
Bốn loại làm căn cứ
Bộ chứng từ gồm hóa đơn mua hàng bản gốc và phiếu xuất kho của lô thiết bị. [3] Biên bản nghiệm thu kèm ảnh hoàn công chứng minh hệ đã lắp đúng phương án bàn giao. [3] Số seri phải khớp với trang xác thực, do đó bộ hồ sơ đủ căn cứ ngay từ đầu. [4]
Ngay từ ngày bàn giao
Tra số seri ngay lúc nhận máy giúp phát hiện sai lệch trước khi hệ đi vào vận hành. [4] Đối chiếu thời hạn trên phiếu bảo hành và lưu hồ sơ tại một nơi dễ tìm. [3] Quyền lợi tính từ chứng từ lô hàng nên mốc bắt đầu bám theo giấy tờ đã lưu. [3]
Gửi một đầu mối duy nhất
Chủ nhà liên hệ Việt Nam Solar kèm bộ hồ sơ, đơn vị làm việc với hãng thay anh chị. [6] Tiến độ cập nhật qua kênh đã đăng ký nên chủ nhà nắm được trạng thái từng bước. [6] Điều khoản gốc xem tại trang bảo hành để hai bên đối chiếu khi có tranh luận. [3]
10. Việt Nam Solar phân phối chính hãng inverter hybrid Hoymiles HIS-6L-G3 6kW
Việt Nam SolarCam kết chính hãng của Việt Nam Solar bắt đầu từ chứng nhận nhà phân phối Hoymiles được công bố công khai. [5] Vì chứng nhận này xác lập quyền phân phối hợp pháp, người mua tra được nguồn gốc thiết bị trước khi ký hợp đồng. Từng máy HIS-6L-G3 xuất kho đều kèm số seri in trên thân và khớp với trang xác thực của hãng. [4] Việc đối chiếu số seri với dữ liệu hãng cho phép xác nhận đúng máy trước khi nghiệm thu công trình. Đội ngũ 50 kỹ sư có chứng chỉ hành nghề thiết kế hệ bám đúng dải thông số làm việc của máy. [6]
Ba chi nhánh tại TP.HCM, Cần Thơ và Khánh Hòa vừa giữ hàng sẵn kho vừa hỗ trợ kỹ thuật tại chỗ. [6] Nhờ mạng lưới ba điểm phủ ba khu vực, thời gian chờ giao máy và thời gian xử lý sự cố đều ngắn lại. Báo giá tách riêng từng hạng mục và ghi rõ phiên bản G3 hoặc G3S, nên người mua đối chiếu được cấu hình trước khi chốt. [6] Văn bản bảo hành 5 năm nằm sẵn trong bộ hồ sơ bán hàng, do đó quyền lợi được xác lập bằng giấy tờ. [3] Kênh sau bán gồm hotline 088.60.60.660 và trang xử lý lỗi trực tuyến, nên yêu cầu hỗ trợ đi theo hai đường song song. [7]
Trụ sở đặt tại 188 ĐHT41, Phường Đông Hưng Thuận, Quận 12, TP.HCM.[6]
Kho hàng khu vực nằm tại 2939 Quốc lộ 1A, Phường Tân Thới Nhất, TP.HCM.[6]
Đường dây nóng khu vực phía Nam là 088.60.60.660.[6]
Showroom Miền Tây đặt tại 41D Mậu Thân, Phường Cái Khế, TP. Cần Thơ.[6]
Tổng kho khu vực nằm tại Trạng Thọ A, Phường Trung Nhứt, TP. Cần Thơ.[6]
Đường dây nóng khu vực Miền Tây là 094.42.44.424.[6]
Liên hệ chung: đường dây nóng 088.60.60.660 · [email protected] · danh sách cửa hàng.[6]
Đối chiếu được trước khi mua
Chứng nhận nhà phân phối Hoymiles được đăng công khai, nên bên mua kiểm tra được trước khi ký hợp đồng. [5] Hồ sơ pháp lý doanh nghiệp đầy đủ giúp bên mua xác định chủ thể chịu trách nhiệm bảo hành. [6] Nguồn thiết bị có giấy tờ theo từng lô, do đó mỗi máy truy được về đợt nhập tương ứng. [5]
Mỗi máy một mã định danh
Số seri in trên thân từng thiết bị, nên mỗi máy có một mã định danh riêng. [4] Trang tra cứu của hãng trả kết quả ngay, do đó việc xác thực diễn ra tại công trình. [4] Mã seri khớp với hóa đơn mới tạo thành bộ hồ sơ đủ, nhờ đó hàng không rõ nguồn gốc bị loại từ đầu. [4] [5]
Hệ dựng theo thông số thật
Chuỗi PV tính trong dải 90 đến 500 V, nên số tấm mỗi chuỗi bị ràng buộc theo điện áp. [2] Khối pin chọn theo danh mục tương thích chuẩn CAN để máy và pin trao đổi dữ liệu đúng giao thức. [2] Tải dự phòng khớp mức 6000 W liên tục, do 50 kỹ sư có chứng chỉ hành nghề kiểm tra. [2] [6]
TP.HCM, Cần Thơ, Khánh Hòa
Ba chi nhánh phủ ba khu vực và luôn giữ thiết bị sẵn kho, do đó máy giao trong thời gian ngắn. [6] Kỹ thuật viên khu vực xử lý sự cố tại chỗ, nên thời gian hệ ngừng phát điện ngắn hơn. [6] Địa chỉ đầy đủ của ba điểm được ghi trên trang cửa hàng để khách đến trực tiếp. [6]
Đầy đủ để dùng lâu dài
Bộ hồ sơ kỹ thuật đi kèm hệ, trong đó có văn bản bảo hành 5 năm của thiết bị. [6] [3] Tài khoản ứng dụng được trao cho chủ nhà, nhờ đó người dùng tự theo dõi hệ hằng ngày. [6] Hướng dẫn vận hành được bàn giao trực tiếp, nên chủ nhà nắm thao tác cơ bản ngay khi nhận hệ. [6]
Sau bán hàng không gián đoạn
Hotline 088.60.60.660 hoạt động trong giờ hành chính, còn trang xử lý lỗi mở ở mọi thời điểm. [6] [7] Email lienhe@vietnamsolar.vn nhận yêu cầu ngoài giờ, nên sự cố phát sinh buổi tối vẫn được ghi nhận. [6] Bảo trì định kỳ được đặt lịch theo nhu cầu của từng hệ, do đó lịch kiểm tra bám tình trạng thực tế. [6]
Số liệu đo tại công trình cho cấu hình sát thực tế hơn so với ước lượng trên giấy. [6] Vì vậy anh chị nên hẹn kỹ sư khảo sát qua số 088.60.60.660 trước khi chốt cấu hình. [6]
Văn phòng 188 ĐHT41, P. Đông Hưng Thuận, Q.12, TP.HCM.
Kho hàng 2939 QL1A, P. Tân Thới Nhất, TP.HCM.
Đường dây nóng: 088.60.60.660
Showroom 41D Mậu Thân, P. Cái Khế, TP. Cần Thơ.
Tổng kho Trạng Thọ A, P. Trung Nhứt, TP. Cần Thơ.
Đường dây nóng: 094.42.44.424
Kho và showroom Thôn Đông Dinh, Xã Diên Khánh, Khánh Hòa.
Đường dây nóng: 081.60.60.660
11. Đánh giá kỹ thuật inverter HIS-6L-G3 6kW, bậc cao nhất của dải HIS-G3
Đánh giáHIS-6L-G3 phù hợp khi tổng tải một pha của gia đình vượt quá khả năng các bậc công suất thấp hơn. [2] Máy phát 6000 W, gấp đôi bản khởi điểm 3 kW, trong khi kích thước thân máy giữ nguyên. [2] Vì công suất tăng gấp đôi trên cùng khuôn vỏ, diện tích tường cần cho thiết bị không thay đổi. Dòng pin 135 A và đỉnh dự phòng 12000 VA đều đứng đầu dải, nên máy chịu được cụm tải nặng hơn. [2] Hai mức này quyết định tốc độ nạp xả của khối pin và khả năng gánh dòng khởi động khi mất lưới.
Cân nhắc đầu tiên nằm ở dòng ra 30 A, mức này đòi hỏi dây dẫn và thiết bị đóng cắt tương xứng. [2] Cân nhắc thứ hai là vị trí lắp, vì máy chỉ treo tường và giảm công suất khi nhiệt độ quá 45°C. [2] Cân nhắc thứ ba thuộc về tương lai, vì nhu cầu vượt 6 kW sẽ đi theo hướng ghép song song tối đa 10 máy. [2] Kỹ sư đối chiếu bảng tải thực tế của hộ gia đình trước khi chốt bậc công suất. [6] Ba cân nhắc trên quyết định chi phí vật tư, vị trí lắp đặt và khả năng nâng cấp về sau.
Một pha nhưng nhu cầu cao
Ngõ ra 6000 W phủ được nhóm tải rộng, nên hộ dùng nhiều điện tránh cảnh quá tải ở bậc nhỏ. [2] [1] Giới hạn công suất biểu kiến 6600 VA tạo thêm dư địa cho tải có thành phần phản kháng. [2] Bảng tải thực tế của từng hộ vẫn quyết định lựa chọn cuối cùng về bậc công suất. [6]
Dòng 135 A phát huy giá trị
Dòng sạc xả 135 A đứng đầu dải, nhờ đó khối pin dung lượng cao nạp đầy trong thời gian ngắn hơn. [2] [1] Công suất xả 6300 W đáp ứng cụm tải buổi tối của hộ gia đình khi lưới ngừng cấp. [2] Khối pin phải nằm trong dải 40 đến 60 V và theo chuẩn giao tiếp CAN. [2]
Đỉnh 12000 VA trong 10 giây
Khoảng đệm khởi động của máy lớn nhất trong dòng, nên thiết bị dùng động cơ nặng vào điện thuận lợi hơn. [2] [1] Thời gian chuyển nguồn 0 ms giữ mạch dự phòng không gián đoạn khi lưới mất điện. [2] Dòng liên tục 27,3 A xác định giới hạn cho nhánh tải ưu tiên đấu sau máy. [2]
Hạ tầng điện theo dòng 30 A
Aptomat và dây AC được chọn theo mức 30 A, còn đường dây pin chọn tiết diện theo 135 A. [2] Vật tư điện chiếm một phần ngân sách của hệ, nên chọn sai tiết diện dây kéo theo chi phí thay thế. [6] Thiết kế đúng tiết diện ngay từ đầu giúp tránh việc tháo lắp lại đường dây sau này. [6]
Vị trí lắp quyết định hiệu năng
Máy chỉ lắp treo tường và không đặt trên sàn, do đó tường chịu lực là điều kiện bắt buộc. [2] Khi nhiệt độ môi trường vượt 45°C, máy hạ công suất dần nên vị trí thoáng mát giúp máy chạy đủ tải. [2] [6] Vì vậy khảo sát vị trí lắp cần thực hiện kỹ trước khi chốt phương án thi công. [6]
12. Giải thích các con số dễ hiểu nhầm trên inverter hybrid áp thấp HIS-6L-G3
Hiểu đúngTrên máy HIS-6L-G3 có bốn cặp số dễ bị đặt nhầm chỗ trong lúc tính toán cấu hình hệ. [2] Cặp thứ nhất gồm 6000 W là công suất định mức và 6600 VA là công suất biểu kiến tối đa của ngõ nối lưới. [2] Hai đại lượng này khác nhau về đơn vị, nên dùng lẫn nhau sẽ làm sai phép chọn thiết bị phía sau. Cặp thứ hai gồm 12000 W thuộc dàn tấm khuyến nghị, không phải công suất máy phát ra lưới. [2] Vì hai con số thuộc hai phía khác nhau của hệ, việc so sánh thiết bị phải tách chúng ra.
Cặp thứ ba gồm 12000 VA dự phòng chỉ giữ trong 10 giây, còn mức chạy liên tục là 6000 W. [2] Cặp thứ tư gồm 30 A của ngõ máy phát, 50 A của đường lưới đi tắt qua bypass và 27,3 A của nhánh dự phòng. [2] Ba mốc hiệu suất 99,9%, 97,7% và 97,0% lần lượt gắn với phần dò, toàn máy và trọng số châu Âu. [2] Vì ba mốc đo ở ba phạm vi khác nhau, phép so sánh giữa các thiết bị cần thống nhất một mốc. IP66 chống bụi và chống nước phun, nhưng cấp bảo vệ này không đồng nghĩa với việc ngâm thiết bị trong nước. [2]
Hai vai trò của ngõ nối lưới
Số 6000 W chỉ công suất tác dụng định mức, còn 6600 VA là công suất biểu kiến tối đa. [2] Chênh lệch giữa hai giá trị phản ánh hệ số công suất của tải đấu vào máy. [2] Khi tính toán hệ, kỹ sư lấy số định mức làm gốc để chọn dây và thiết bị bảo vệ. [6]
Số của dàn tấm pin
Mức 12000 W là công suất dàn tấm khuyến nghị tối đa, trong khi ngõ phát của máy dừng ở 6000 W. [2] Phần tấm dư bù cho tổn hao trên đường dây và cho những ngày trời xấu. [1] Vì vậy khi so sánh thiết bị, người đọc phải tách hai con số này ra khỏi nhau. [1]
Chỉ tồn tại trong 10 giây
Đỉnh dự phòng 12000 VA giữ đúng 10 giây, còn mức chạy liên tục dừng ở 6000 W. [2] Khoảng đệm ngắn này phục vụ dòng khởi động của các thiết bị dùng động cơ. [1] Danh sách tải dự phòng vì vậy phải bám mức chạy liên tục, không bám giá trị đỉnh. [6]
Mức 30 A, 50 A và 27,3 A
Dòng 30 A thuộc ngõ máy phát nối lưới, còn dòng 50 A thuộc đường lưới đi tắt qua máy. [2] Dòng 27,3 A là mức liên tục của nhánh dự phòng đấu sau máy. [2] Mỗi con số phục vụ một phép chọn thiết bị riêng, nên không thể dùng thay cho nhau. [6]
Đọc đúng phạm vi từng mốc
Mốc 99,9% chỉ đo riêng phần dò MPPT, không phải hiệu suất của toàn thiết bị. [2] Mốc 97,7% là đỉnh hiệu suất toàn máy, còn 97,0% tính theo trọng số châu Âu. [2] Vì ba mốc đo trong ba điều kiện khác nhau, việc so thiết bị cần thống nhất một mốc. [1]
Chống nước khác ngâm nước
Cấp bảo vệ IP66 chắn bụi và chịu tia nước phun, nhưng thiết bị không thiết kế để ngâm trong nước. [2] [1] Người lắp vẫn phải tránh vùng ngập và nơi có tia nước xối liên tục vào vỏ máy. [1] Với điều kiện vị trí đúng, máy làm việc được cả trong nhà lẫn ngoài trời. [2]
13. Câu hỏi thường gặp về inverter hybrid Hoymiles HIS-6L-G3 6kW một pha
Hỏi đápMười câu trả lời ngắn dưới đây gom các băn khoăn lặp lại nhiều nhất của người dùng về HIS-6L-G3. [1] Chủ đề trải từ công suất phát, dàn tấm quang điện, pin tương thích cho tới nguồn dự phòng và giám sát từ xa. [1] Bốn con số nền cần nhớ là 6000 W nối lưới, 12000 W dàn PV, 135 A dòng pin và 0 ms chuyển nguồn. [2] Bốn số này chi phối phần lớn quyết định chọn thiết bị, nên nắm trước sẽ theo được mạch các câu trả lời phía sau. Mỗi câu trả lời nêu đại lượng trước, sau đó gắn điều kiện áp dụng để người lắp đặt tra cứu đủ ý.
Thiết bị dùng vỏ IP66, chắn bụi và chịu tia nước phun, nhờ đó lắp được ngoài trời tại vị trí có che chắn. [2] Hiệu suất chuyển đổi cao nhất đạt 97,7%, đồng thời hệ cho phép ghép song song tối đa 10 máy khi cần mở rộng công suất. [2] Hai đặc điểm đó quyết định vị trí treo máy và khả năng nâng cấp về sau, nên cần cân nhắc ngay từ khâu thiết kế. Mọi con số nêu trong phần hỏi đáp lấy từ cột HIS-6L-G3 của bản Global REV1.5 do hãng phát hành. Anh chị có câu hỏi nằm ngoài mười mục này, xin gửi qua hotline hoặc email để nhận phản hồi riêng. [6]
Ngõ nối lưới đạt 6000 W định mức và cho phép công suất biểu kiến chạm 6600 VA. [2] Chế độ dự phòng giữ 6000 W liên tục và chịu đỉnh 12000 VA trong 10 giây khi tải khởi động. [2] Dòng ra nối lưới tối đa 30 A, nên dây dẫn và thiết bị đóng cắt chọn theo mức này. [2]
Công suất dàn tấm khuyến nghị tối đa 12000 W, tương ứng mức dư so với ngõ ra. [2] Dàn tấm chia thành hai chuỗi và điện áp làm việc phải nằm trong dải dò 90 tới 500 V. [2] Mỗi bộ dò nhận dòng vào tối đa 18 A, nên số tấm mỗi chuỗi bị giới hạn theo dòng ngắn mạch. [2]
Pin làm việc trong dải 40 tới 60 V với dòng sạc và dòng xả tối đa 135 A. [2] Công suất sạc cao nhất đạt 6000 W còn công suất xả cao nhất đạt 6300 W. [2] Pin lithium giao tiếp qua chuẩn CAN theo BMS, còn ắc quy chì nạp theo ba giai đoạn. [2]
Thời gian chuyển sang chế độ dự phòng là 0 ms, đạt yêu cầu của chuẩn UPS. [2] Nhờ đó thiết bị đang chạy không bị gián đoạn khi lưới mất điện đột ngột. [2] Điện áp ra giữ ở 220, 230 hoặc 240 V, tùy mức cấu hình cho lưới tại chỗ. [2]
Máy có năm chế độ vận hành gồm tự dùng, kinh tế, dự phòng, cắt đỉnh và theo khung giờ. [1] Người dùng đặt tối đa tám lịch trong chu kỳ 24 giờ để khớp với biểu giá điện. [2] Chức năng quản lý AI phối hợp máy phát, bơm nhiệt và tải thông minh theo trạng thái hệ. [1]
Hiệu suất chuyển đổi cao nhất đạt 97,7% và hiệu suất trọng số châu Âu đạt 97,0%. [2] Phần dò MPPT đạt 99,9%, nên tổn hao khi bám điểm làm việc của dàn tấm còn nhỏ. [2] Kiến trúc không dùng biến áp góp phần giữ mức hiệu suất này trong dải công suất rộng. [2]
Vỏ máy đạt IP66, chắn bụi và chịu tia nước phun, nên lắp được ở vị trí ngoài trời. [2] Vị trí lắp cần tránh ngập nước, tránh nắng rọi trực tiếp và giữ khoảng thông thoáng quanh máy. [6] Khi nhiệt độ vượt 45°C, máy giảm dần công suất phát theo thiết kế để bảo vệ linh kiện. [2]
Hệ ghép song song được tối đa 10 biến tần, tương ứng dải công suất mở rộng nhiều lần. [2] Khả năng này áp dụng cho cả cấu hình nối lưới và cấu hình chạy ngoài lưới. [2] Mỗi lần thêm máy, kỹ thuật viên phải đồng bộ cấu hình để các máy chia tải đúng. [6]
Bản G3 hiển thị trạng thái bằng đèn LED, phù hợp khi người dùng theo dõi qua ứng dụng. [2] Bản G3S trang bị màn hình LCD, cho phép đọc thông số ngay tại vị trí treo máy. [2] Thông số điện của hai bản giống nhau và cùng dùng chung một ứng dụng giám sát. [2]
14. Chi phí đầu tư hệ dùng inverter hybrid HIS-6L-G3, tính theo từng hạng mục
Báo giáTổng chi phí một hệ 6 kW được tính bằng phép cộng của năm nhóm gồm máy, pin, tấm, thi công và tùy chọn. [6] Nhóm máy xác định theo bậc công suất 6 kW cùng phiên bản hiển thị, dùng đèn LED hay dùng màn hình LCD. [2] Nhóm pin định cỡ theo số giờ dự phòng mong muốn và tận dụng dòng sạc 135 A cho các cấu hình dung lượng lớn. [2] Ba nhóm đầu chiếm phần lớn giá trị hợp đồng, do đó thay đổi ở đây kéo theo chênh lệch lớn nhất trong dự toán. Hai nhóm còn lại phụ thuộc hiện trạng công trình nên chỉ chốt được sau khi khảo sát thực tế.
Nhóm tấm quy hoạch quanh mức 12000 W và chia thành hai chuỗi nằm trong dải dò 90 tới 500 V. [2] Nhóm thi công phụ thuộc kiểu mái, chiều dài tuyến dây và cỡ tủ điện chọn theo dòng ra 30 A. [2] Nhóm tùy chọn gồm Wi-Fi, Ethernet, 4G và cảm biến nhiệt dùng khi hệ chạy ắc quy chì. [2] Ba nhóm này biến động theo từng công trình, vì vậy con số chỉ chính xác khi có mặt bằng và hồ sơ mái. Dự toán chuẩn lập sau buổi khảo sát, anh chị đặt lịch qua số 088.60.60.660 để kỹ thuật viên tới đo. [6]
Khoản cố định dễ chốt nhất
Giá nhóm máy tính theo bậc công suất cao nhất của dải, nên ít biến động giữa các báo giá. [6] Phiên bản G3 dùng đèn LED còn G3S dùng màn hình LCD, nên báo giá ghi rõ ký hiệu từng bản. [2] Khi nhận hàng, anh chị đối chiếu mã HIS-6L-G3 trên tem máy [4] để xác nhận đúng cấu hình đặt mua. [6]
Khoản lớn nhất của hệ
Ngân sách pin thường vượt các khoản còn lại, do đó nên chốt dung lượng trước tiên. [6] Dung lượng chọn theo số giờ chạy mong muốn khi mất điện, nên cần liệt kê tải ưu tiên. [6] Pin phải nằm trong dải 40 tới 60 V và trao đổi dữ liệu qua chuẩn CAN, [2] còn dòng 135 A cho phép cấu hình lớn. [2]
Quy mô dàn lớn nhất dải
Số tấm quy về mức khuyến nghị tối đa 12000 W [2] và chia thành hai chuỗi theo hướng mái thực tế. [2] Giá tấm thay đổi theo từng đợt nhập, vì vậy báo giá luôn kèm thời hạn hiệu lực. [6] Diện tích mái là ràng buộc cần đo sớm, do số tấm lắp được quyết định sản lượng cả hệ. [6]
Không có mức giá chung
Chi phí giá đỡ, dây, tủ điện và tiếp địa đo theo từng công trình cụ thể. [6] Dòng ra 30 A và dòng pin 135 A quyết định cỡ dây cùng thiết bị đóng cắt. [2] Tuyến dự phòng đi riêng nên phát sinh thêm công, [6] và chỉ khảo sát mới chốt được con số chính xác. [6]
Chỉ mua thứ cần dùng
Wi-Fi, Ethernet và 4G là ba lựa chọn giám sát, người lắp chọn theo hạ tầng mạng sẵn có. [2] Cảm biến nhiệt gắn ngoài chỉ cần cho phương án dùng ắc quy chì, vì loại này nhạy với nhiệt độ. [2] Từng dòng tùy chọn tách riêng trong dự toán, [6] nên anh chị bỏ được mục nào hệ không dùng tới. [6]
Rút ngắn thời gian báo giá
Anh chị chuẩn bị hóa đơn tiền điện của vài tháng gần nhất để kỹ thuật ước lượng mức tiêu thụ. [6] Kèm theo là danh sách thiết bị cần chạy khi mất điện [6] cùng ảnh mái và vị trí dự kiến treo máy. [6] Gửi các thông tin trên qua số 088.60.60.660 để nhận dự toán đầy đủ trong thời gian ngắn. [6]
- 1Công ty TNHH Việt Nam Solar. (2026). Inverter hybrid Hoymiles HIS-6L-G3 6 kW một pha [Trang sản phẩm].
- 2Hoymiles Power Electronics. (2026). HIS-G3 series single-phase hybrid inverter datasheet (Global REV1.5) [Tài liệu kỹ thuật]. Google Drive.
- 3Công ty TNHH Việt Nam Solar. (2026). Chính sách bảo hành Hoymiles.
- 4Công ty TNHH Việt Nam Solar. (2026). Tra cứu số seri chính hãng Hoymiles.
- 5Công ty TNHH Việt Nam Solar. (2026). Chứng nhận nhà phân phối Hoymiles.
- 6Công ty TNHH Việt Nam Solar. (2026). Danh sách cửa hàng trên toàn quốc [Danh mục cửa hàng].
- 7Công ty TNHH Việt Nam Solar. (2026). Tài liệu xử lý lỗi và hỗ trợ sau bán hàng Hoymiles.
Bài viết do đội ngũ 50 kỹ sư của Công ty TNHH Việt Nam Solar biên soạn và kiểm duyệt. Công ty hoạt động liên tục trong lĩnh vực điện mặt trời từ năm 2018, đã khảo sát, thiết kế và thi công hàng nghìn công trình trên cả nước, đồng thời là nhà phân phối chính hãng hơn 20 thương hiệu biến tần, tấm pin và pin lưu trữ. Mọi kỹ sư tham gia biên soạn đều nắm chứng chỉ hành nghề về điện và xây dựng do cơ quan quản lý Nhà nước cấp.
Việt Nam Solar hoạt động với đầy đủ tư cách pháp nhân, gồm Giấy phép hoạt động điện lực số 175/GP-SCT do Sở Công Thương cấp, Giấy phép năng lực hoạt động xây dựng HCM-00076550 công bố trên cổng thông tin Bộ Xây dựng, cùng nhãn hiệu độc quyền số 604703 do Cục Sở hữu trí tuệ cấp văn bằng bảo hộ. Công ty duy trì ba chứng nhận hệ thống quản lý còn hiệu lực gồm ISO 9001:2015, ISO 14001:2018 và ISO 45001:2018, trạng thái hiệu lực xác minh trên IAF CertSearch.
Mọi số liệu kỹ thuật, thông tin pháp lý và mốc thời gian nêu trong bài đều được đối chiếu với hồ sơ chính hãng của nhà sản xuất và văn bản pháp luật hiện hành trước khi xuất bản, để nội dung công bố có thể kiểm chứng độc lập.
