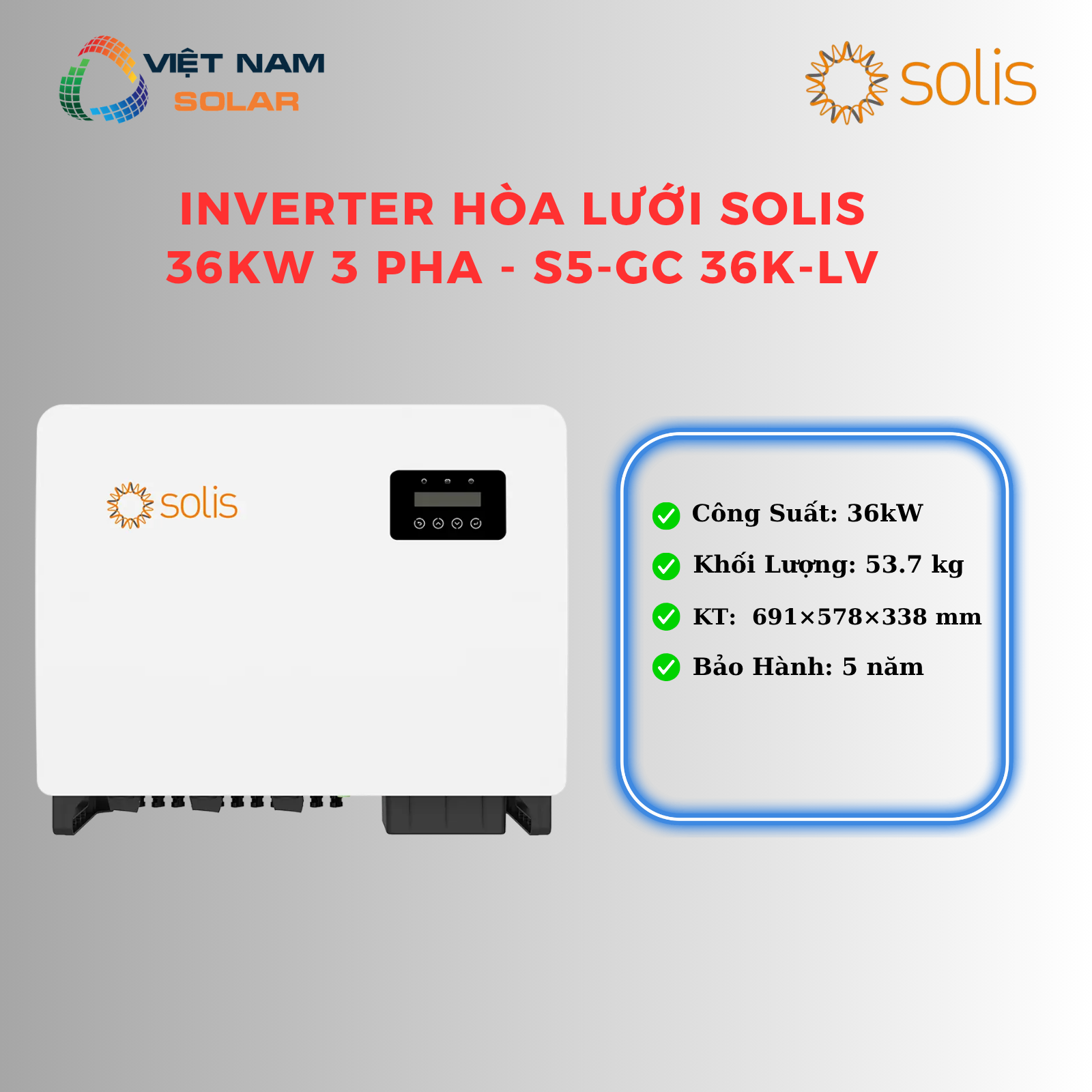

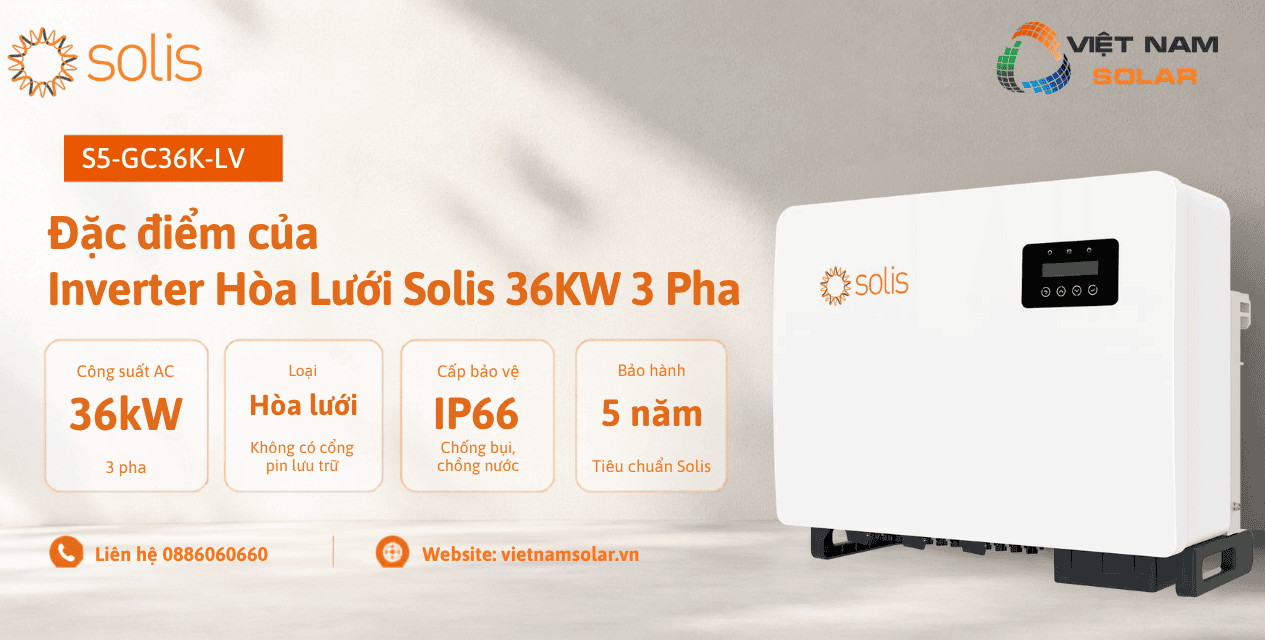

S5-GC36K-LV – Inverter Hòa Lưới Solis 36KW 3 Pha (Áp Thấp)

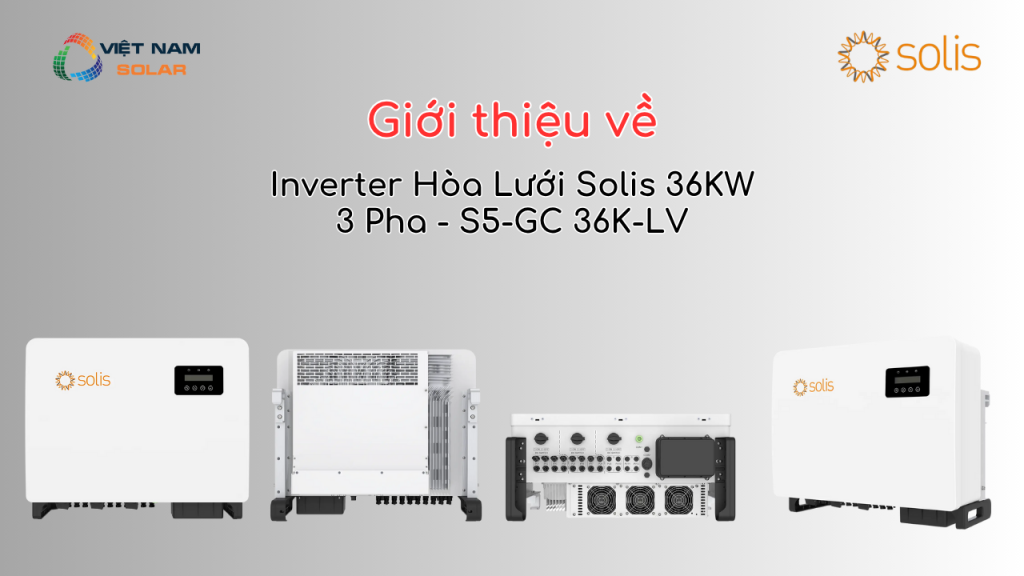

S5-GC36K-LV là inverter hòa lưới ba pha thuộc dòng S5-GC(25-36)K-LV của Solis, công suất định mức 36kW, đấu nối lưới 3/(N)/PE 220V. Thiết bị không có cổng pin lưu trữ và không có cổng backup. Cấu hình gồm 4 MPPT nhận tối đa 8 chuỗi tấm pin, điện áp DC tối đa 1100V, dải MPPT 180-1000V, công suất biểu kiến tối đa 36kVA, hiệu suất tối đa 98.4%, cấu trúc transformerless và cấp bảo vệ IP66.[1][2]
Phía một chiều, mã 36K bố trí 4 bộ dò công suất cực đại (MPPT) và nhận tối đa 8 chuỗi tấm pin. Điện áp đầu vào tối đa 1100V, dải điện áp MPPT 180-1000V, điện áp định mức 360V và điện áp khởi động 195V. Mỗi MPPT chịu dòng vào tối đa 32A và dòng ngắn mạch tối đa 40A.[1]
Phía xoay chiều, thiết bị phát công suất định mức 36kW, công suất biểu kiến tối đa 36kVA trên lưới ba pha 3/(N)/PE 220V, dòng ra định mức và tối đa cùng đạt 94.5A, tần số lưới 50/60Hz, hệ số công suất >0.99 (0.8 sớm pha đến 0.8 trễ pha) và THDi <3%. Kiến trúc không biến áp (transformerless) cho hiệu suất tối đa 98.4%, hiệu suất EU 98.0%; thiết bị tích hợp bảo vệ hồ quang AFCI 2.0 tùy chọn, giám sát chuỗi, quét đường cong I-V, công tắc DC tích hợp và truyền thông RS485, USB cùng tùy chọn Wi-Fi hoặc GPRS.[1][2]
Công suất AC36kW3 pha
LoạiHòa lướiKhông có cổng pin lưu trữ
Cấp bảo vệIP66Chống bụi, chống nước
Bảo hành5 nămTiêu chuẩn Solis
S5-GC36K-LV là inverter hòa lưới Solis 36kW ba pha (áp thấp) với 4 MPPT, nhận tối đa 8 chuỗi tấm pin, điện áp đầu vào tối đa 1100V, dải MPPT 180-1000V, hiệu suất tối đa 98.4%, cấp bảo vệ IP66 và bảo hành tiêu chuẩn 5 năm. Thiết bị hòa lưới thuần, không tích hợp pin lưu trữ hay cổng điện dự phòng.[1][3]
📖 Mục lục bài viết
- 1. Tính năng nổi bật của inverter hòa lưới Solis S5-GC36K-LV 36KW 3 pha
- 2. Thông số kỹ thuật inverter hòa lưới Solis S5-GC36K-LV 36KW 3 pha
- 3. Chứng nhận và tiêu chuẩn kết nối lưới của inverter Solis S5-GC36K-LV
- 4. Các model cùng series Solis S5-GC(25-36)K-LV
- 5. Tài liệu kỹ thuật chính hãng inverter Solis S5-GC36K-LV
- 6. Hướng dẫn lắp đặt inverter Solis S5-GC36K-LV 36KW 3 pha
- 7. Bảo trì định kỳ inverter Solis S5-GC36K-LV 36KW 3 pha
- 8. Xử lý sự cố và mã cảnh báo của inverter Solis S5-GC36K-LV
- 9. Chính sách bảo hành inverter Solis S5-GC36K-LV 36KW 3 pha
- 10. Việt Nam Solar, nhà phân phối ủy quyền inverter Solis S5-GC36K-LV
- 11. Đánh giá thực tế inverter Solis S5-GC36K-LV 36KW 3 pha
- 12. Hiểu lầm phổ biến về inverter hòa lưới Solis S5-GC36K-LV
- 13. Câu hỏi thường gặp về inverter Solis S5-GC36K-LV 36KW 3 pha
- 14. Giá inverter Solis S5-GC36K-LV và nhận báo giá
📚 Danh mục1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá
1. Tính năng nổi bật của inverter hòa lưới Solis S5-GC36K-LV 36KW 3 pha Nổi bật
S5-GC36K-LV là inverter hòa lưới ba pha công suất định mức 36kW, 4 MPPT, hiệu suất tối đa 98.4%, đấu nối lưới 3/(N)/PE 220V. Thiết bị không có cổng pin lưu trữ và không có cổng backup; khi mất lưới, thiết bị ngắt theo cơ chế chống tách đảo.[1][2]
36kW
Công suất 36kW cho hệ ba pha
S5-GC36K-LV phát công suất định mức 36kW, công suất biểu kiến tối đa 36kVA và công suất tác dụng tối đa 36kW trên lưới ba pha 3/(N)/PE 220V, với dòng ra định mức và tối đa cùng đạt 94.5A, tần số 50/60Hz.[1]4 MPPT
Bốn MPPT, nhận tới 8 chuỗi
Thiết bị bố trí 4 bộ dò công suất cực đại (MPPT) và nhận tối đa 8 chuỗi tấm pin. Mỗi MPPT chịu dòng đầu vào tối đa 32A và dòng ngắn mạch tối đa 40A; dải điện áp MPPT 180-1000V, điện áp khởi động 195V.[1]1100V
Dải áp vào rộng tới 1100V
Điện áp đầu vào tối đa 1100V, dải điện áp MPPT 180-1000V, điện áp định mức 360V và điện áp khởi động 195V. Mỗi MPPT chịu dòng vào tối đa 32A và dòng ngắn mạch tối đa 40A.[1]98.4%
Hiệu suất tối đa 98.4%
Thiết bị đạt hiệu suất chuyển đổi tối đa 98.4% và hiệu suất theo chuẩn châu Âu (EU) 98.0%. Cấu trúc không biến áp (transformerless).[1]AFCI 2.0
An toàn DC và giám sát chuỗi
Thiết bị hỗ trợ AFCI 2.0 tùy chọn để phát hiện hồ quang trên mạch một chiều. Datasheet liệt kê thêm giám sát chuỗi (strings monitoring), quét đường cong I-V, quét đa đỉnh (multi peak scan), chống tách đảo (anti-islanding), giám sát lưới, bảo vệ nhiệt độ, bảo vệ ngược cực DC, bảo vệ ngắn mạch, bảo vệ quá dòng đầu ra và chống sét lan truyền DC Type II / AC Type II.[1]IP66
IP66, chống ăn mòn C5
Thiết bị đạt cấp bảo vệ IP66 cùng mức chống ăn mòn C5, vận hành trong dải nhiệt độ -25°C đến +60°C, độ ẩm tương đối 0-100% và độ cao tối đa 4000m. Kích thước thân máy 691 × 578 × 338 mm, khối lượng 53.7kg, làm mát bằng quạt thông minh (intelligent fan-cooling) với độ ồn điển hình dưới 55 dB(A), tự tiêu thụ ban đêm dưới 1W. Do trọng lượng máy, việc nâng và treo cần ít nhất hai người cùng kỹ thuật nâng phù hợp.[1][2]2. Thông số kỹ thuật inverter hòa lưới Solis S5-GC36K-LV 36KW 3 pha Thông số
S5-GC36K-LV có công suất định mức 36kW, 4 MPPT nhận tối đa 8 chuỗi, điện áp đầu vào tối đa 1100V, dải MPPT 180-1000V, dòng ra định mức 94.5A, hiệu suất tối đa 98.4%, cấp bảo vệ IP66 và bảo hành tiêu chuẩn 5 năm.[1][3]
Công suất AC36kW3 pha
LoạiHòa lướiKhông có cổng pin lưu trữ
Cấp bảo vệIP66Chống bụi, chống nước
Bảo hành5 nămBảo hành tiêu chuẩn
Input DC / Đầu vào tấm pin
| Model / Mã sản phẩm | S5-GC36K-LV |
| Max. input voltage / Điện áp đầu vào tối đa | 1100 V[1] |
| Rated voltage / Điện áp định mức DC | 360 V[1] |
| Start-up voltage / Điện áp khởi động | 195 V[1] |
| MPPT voltage range / Dải điện áp MPPT | 180-1000 V[1] |
| Max. input current / Dòng điện đầu vào tối đa | 4 × 32 A[1] |
| Max. short circuit current / Dòng ngắn mạch tối đa | 4 × 40 A[1] |
| MPPT number / Max. input strings number / Số MPPT / số chuỗi đầu vào tối đa | 4 / 8[1] |
Output AC / Đầu ra hòa lưới
| Rated output power / Công suất đầu ra định mức | 36 kW[1] |
| Max. apparent output power / Công suất biểu kiến đầu ra tối đa | 36 kVA[1] |
| Max. output power / Công suất tác dụng đầu ra tối đa | 36 kW[1] |
| Rated grid voltage / Điện áp lưới định mức | 3/(N)/PE, 220 V[1] |
| Rated grid frequency / Tần số lưới định mức | 50 Hz / 60 Hz[1] |
| Rated grid output current / Dòng điện lưới đầu ra định mức | 94.5 A[1] |
| Max. output current / Dòng đầu ra tối đa | 94.5 A[1] |
| Power factor / Hệ số công suất | >0.99, điều chỉnh từ 0.8 sớm pha đến 0.8 trễ pha[1] |
| THDi / Tổng méo sóng hài dòng điện | <3%[1] |
Efficiency / Hiệu suất
| Max. efficiency / Hiệu suất tối đa | 98.4%[1] |
| EU efficiency / Hiệu suất theo chuẩn châu Âu | 98.0%[1] |
Protection / Bảo vệ
| DC reverse-polarity protection / Bảo vệ ngược cực DC | Có[1] |
| Short circuit protection / Bảo vệ ngắn mạch | Có[1] |
| Output over current protection / Bảo vệ quá dòng đầu ra | Có[1] |
| Surge protection / Bảo vệ chống sét lan truyền | DC Type II / AC Type II[1] |
| Grid monitoring / Giám sát lưới | Có[1] |
| Anti-islanding protection / Bảo vệ chống tách đảo | Có[1] |
| Temperature protection / Bảo vệ nhiệt độ | Có[1] |
| Strings monitoring / Giám sát chuỗi | Có[1] |
| I/V Curve scanning / Quét đường cong I-V | Có[1] |
| Multi peak scan / Quét đa đỉnh công suất | Có[1] |
| Integrated AFCI 2.0 / Bảo vệ hồ quang AFCI 2.0 tích hợp | Tùy chọn[1] |
| Integrated PID recovery / Phục hồi PID tích hợp | Tùy chọn[1] |
| Integrated DC switch / Công tắc DC tích hợp | Có[1] |
General Data / Thông số chung
| Dimensions (W × H × D) / Kích thước rộng × cao × sâu | 691 × 578 × 338 mm[1] |
| Weight / Khối lượng | 53.7 kg[1] |
| Topology / Cấu trúc | Transformerless (không biến áp)[1] |
| Self-consumption (night) / Công suất tự tiêu thụ ban đêm | <1 W[1] |
| Operating ambient temperature range / Dải nhiệt độ môi trường vận hành | -25°C đến +60°C[1] |
| Relative humidity / Độ ẩm tương đối | 0-100%[1] |
| Ingress protection / Cấp bảo vệ | IP66[1] |
| Noise emission (typical) / Độ ồn điển hình | <55 dB(A)[1] |
| Cooling concept / Phương thức làm mát | Làm mát bằng quạt thông minh[1] |
| Max. operation altitude / Độ cao vận hành tối đa | 4000 m[1] |
3. Chứng nhận và tiêu chuẩn kết nối lưới của inverter Solis S5-GC36K-LV Chứng nhận
S5-GC36K-LV công bố tiêu chuẩn kết nối lưới gồm UL 1741, IEEE 1547, NBR 16149, NBR 16150, C10-11 và REN 342. Về an toàn và tương thích điện từ (EMC), thiết bị công bố IEC 62109-1/-2, IEC 62116 cùng IEC 61000-6-1/-2/-3/-4.[1][2]
Grid
Tiêu chuẩn kết nối lưới
Danh mục tiêu chuẩn kết nối lưới của model gồm UL 1741, IEEE 1547, NBR 16149, NBR 16150, C10-11 và REN 342. Khi đưa hệ vào vận hành, kỹ thuật phải chọn đúng mã lưới và ngưỡng bảo vệ theo quy định của điện lực sở tại, để inverter phối hợp chính xác với cơ chế chống tách đảo trên lưới ba pha.[1]Safety
Tiêu chuẩn an toàn thiết bị
Model đáp ứng IEC 62109-1/-2, nhóm tiêu chuẩn an toàn nền tảng cho inverter hòa lưới không biến áp, đi kèm IEC 62116 về phát hiện và ngăn tách đảo. Đây là các chứng nhận chủ đầu tư cần kiểm tra trong hồ sơ kỹ thuật trước khi thi công và nghiệm thu hệ thống công suất lớn.[1]EMC
Tương thích điện từ
Thiết bị công bố nhóm tiêu chuẩn tương thích điện từ IEC 61000-6-1/-2/-3/-4.[1]4. Các model cùng series Solis S5-GC(25-36)K-LV Model
Series Solis S5-GC(25-36)K-LV là dòng inverter hòa lưới ba pha áp thấp công suất lớn, gồm ba mã 25kW, 30kW và 36kW. Ba phiên bản dùng chung phần đầu vào một chiều: 4 MPPT, nhận tối đa 8 chuỗi, điện áp đầu vào tối đa 1100V, dải MPPT 180-1000V. S5-GC36K-LV là mã công suất cao nhất trong nhóm này với công suất AC 36kW và dòng ra định mức 94.5A.[1]
Phần đầu vào DC dùng chungBa mã 25K, 30K và 36K dùng chung phần đầu vào một chiều: 4 MPPT, tối đa 8 chuỗi, điện áp đầu vào tối đa 1100V, dải MPPT 180-1000V, dòng vào tối đa 4×32A và dòng ngắn mạch tối đa 4×40A. Điểm cần đối chiếu riêng khi đổi model là công suất AC, công suất biểu kiến và dòng ra phía lưới.[1]
5. Tài liệu kỹ thuật chính hãng inverter Solis S5-GC36K-LV Tài liệu
Bộ tài liệu kỹ thuật của S5-GC36K-LV gồm bốn lớp thông tin — thông số, hướng dẫn lắp đặt, xử lý lỗi và chính sách bảo hành — giúp chủ đầu tư và đội kỹ thuật đối chiếu đầy đủ trước khi chốt thiết bị hay khởi công hệ hòa lưới ba pha.[1][2][3]
Cách dùng tài liệuKhi thẩm định S5-GC36K-LV, kỹ thuật nên dựa vào datasheet để chuẩn hóa thông số điện ba pha, tra tài liệu cài đặt để xác nhận sơ đồ đấu nối AC/DC và lưu nhóm tài liệu bảo hành nhằm sẵn sàng hồ sơ khi cần hãng hỗ trợ chuyên sâu.
6. Hướng dẫn lắp đặt inverter Solis S5-GC36K-LV 36KW 3 pha Lắp đặt
S5-GC36K-LV cần vị trí lắp chắc chắn, thông thoáng, tránh nắng chiếu trực tiếp và hạn chế mưa tạt vào vỏ. Do thân máy nặng 53.7kg, quá trình treo cần ít nhất hai người và kết cấu đỡ đủ vững. Các phần PV, AC, nối đất và thiết bị giám sát phải được kiểm tra theo trình tự trước khi đóng điện vận hành.[1][2]
1
Chọn nơi thoáng và chống cháy
Vị trí lắp cần tránh bức xạ mặt trời trực tiếp, vì phơi nắng làm nhiệt độ vận hành tăng và có thể khiến inverter giảm công suất phát. Khu vực thi công phải lưu thông khí tốt, không nằm trong không gian kín hẹp, cách xa vật liệu và khí dễ cháy tối thiểu ba mét; kết cấu đỡ máy bắt buộc làm từ vật liệu chống cháy.[2]2
Chừa khoảng thoáng cho máy
Khoảng hở quanh máy cần đủ rộng để duy trì khả năng giải nhiệt. Khi lắp nhiều inverter trên cùng một vị trí, kỹ thuật cần giữ tối thiểu 500mm giữa mỗi inverter và các thiết bị lân cận, đồng thời đáy inverter phải cách mặt sàn ít nhất 500mm. Không đặt hay dựa bất kỳ vật gì lên thân máy.[2]3
Treo máy thẳng đứng trên giá đỡ chắc
Thiết bị lắp được trên tường hoặc khung kim loại đủ khả năng chịu tải dài hạn, đặt thẳng đứng và chỉ cho phép ngả về sau tối đa 15° so với phương đứng. Bắt giá đỡ vào tường với lực siết 30-35NM, sau đó cố định inverter vào giá. Do khối lượng 53.7kg, việc nâng và treo máy cần ít nhất hai người cùng kỹ thuật nâng phù hợp để tránh chấn thương.[1][2]4
Nối đất đúng và chắc chắn
Dây tiếp địa nên dùng cáp đồng lõi loại ngoài trời, bấm vào đầu cos OT loại M10 rồi siết vào vít nối đất với lực 5-6Nm. Phần cách điện sau khi bấm cos cần để dài hơn vùng bấm khoảng 2-3mm. Nối đất chắc là điều kiện bắt buộc để hệ vận hành an toàn và loại trừ rủi ro điện áp chạm vỏ.[2]5
Đấu PV đúng cực và đúng giới hạn
Trước khi cắm chuỗi DC, kỹ thuật cần đo điện áp hở mạch từng chuỗi và xác nhận nằm dưới giới hạn 1100V của inverter, đồng thời kiểm tra đúng cực DC+ / DC-. Dây DC tuốt vỏ khoảng 7mm trước khi lắp vào đầu nối MC4; bấm xong cần kéo thử nhẹ từng đầu để chắc chắn khớp nối ăn khít. Tuyệt đối không đấu cực dương hay cực âm của dàn pin xuống đất.[2]6
Đấu AC ba pha và lắp thiết bị bảo vệ
Đầu ra ba pha đấu qua đầu cos OT chịu được tiết diện dây tối đa 70mm². Khi thi công, kỹ thuật tuốt vỏ ngoài cáp AC khoảng 300mm rồi tuốt từng lõi, bấm vào đầu cos OT và bắt chắc vào terminal. Để bảo vệ dây nối lưới, Solis khuyến nghị lắp thiết bị bảo vệ quá dòng phía AC, lựa chọn theo dòng ra định mức 94.5A của model và quy định của điện lực.[2]7
Kết nối giám sát và đo đếm
S5-GC36K-LV hỗ trợ truyền thông qua RS485 và USB, kèm tùy chọn Wi-Fi hoặc GPRS bằng thiết bị rời. Inverter tích hợp giám sát chuỗi thông minh, quét đường cong I-V và theo dõi tiêu thụ tải 24 giờ. Khi cần quản lý công suất xuất lưới, hệ thống có thể ghép thêm đồng hồ đo thông minh hoặc cảm biến CT theo cấu hình của công trình.[1][2]8
Tuân thủ trình tự bật và tắt
Khi khởi động, kỹ thuật bật cầu dao lưới AC trước rồi mới bật công tắc DC. Inverter khởi tạo và bắt đầu phát điện sau một khoảng trễ theo quy định địa phương, lên tới 300 giây với cấu hình tuân thủ IEEE 1547. Khi dừng máy, chọn Grid Off trên màn hình LCD, tắt cầu dao AC, chờ khoảng 30 giây rồi tắt công tắc DC; sau đó phải chờ tối thiểu 5 phút cho tụ xả hết trước khi mở thiết bị.[2]Không tắt công tắc DC khi đang lỗi
Khi một chuỗi DC bị đấu ngược cực hoặc inverter báo hư hỏng bên trong, tuyệt đối không tắt công tắc DC ngay vì thao tác này có thể làm hỏng thiết bị. Kỹ thuật cần chờ bức xạ giảm, dùng ampe kìm đo dòng chuỗi và chỉ tắt công tắc DC khi dòng đã xuống dưới 0.5A.[2]
Không mở nắp khi không đủ chuyên môn
Bên trong inverter có điện áp nguy hiểm và bề mặt vỏ khi vận hành có thể đạt tới 75°C. Sau khi ngắt lưới và PV, kỹ thuật phải chờ tối thiểu 5 phút cho tụ điện xả hết trước khi chạm vào linh kiện. Mọi thao tác tháo mở chỉ được thực hiện bởi người có chuyên môn và chứng chỉ phù hợp.[2]
Không đặt gần vật liệu dễ cháy
Không lắp inverter tại nơi có vật liệu dễ bắt lửa, khí dễ cháy hay khu vực tiềm ẩn nguy cơ nổ, và giữ khoảng cách tối thiểu ba mét với các chất này. Kết cấu đỡ máy phải bằng vật liệu chống cháy để chặn khả năng lan lửa suốt vòng đời sử dụng.[2]
Gợi ý chọn vị tríVới S5-GC36K-LV, nơi lắp lý tưởng kết hợp kết cấu chịu lực vững, thông gió tốt và tránh nắng chiếu trực tiếp lên thân máy trong điều kiện thời tiết nóng. Màn hình LCD nên nằm trong tầm quan sát để tiện theo dõi trạng thái; quanh máy cần đủ khoảng hở để luồng khí làm mát lưu thông không bị cản.[2]
7. Bảo trì định kỳ inverter Solis S5-GC36K-LV 36KW 3 pha Bảo trì
S5-GC36K-LV gần như không cần bảo trì định kỳ và không phải thay linh kiện theo lịch. Tuy vậy, việc lau bụi trên cụm tản nhiệt vẫn nên làm để máy giải nhiệt tốt và bền hơn. Phần việc của chủ đầu tư chủ yếu là giữ thân máy sạch, duy trì khu vực lắp thông thoáng, theo dõi quạt làm mát và bám sát các cảnh báo trong suốt vòng đời thiết bị.[2]
↯
Giữ tản nhiệt thông thoáng
Model không yêu cầu thay linh kiện định kỳ, nhưng bụi đóng lâu trên cánh tản nhiệt sẽ làm giảm khả năng thoát nhiệt vốn được thiết kế sẵn. Cách xử lý đúng là quét nhẹ bụi bằng bàn chải lông mềm. Tuyệt đối không dùng dung môi, bột mài hay hóa chất ăn mòn vì chúng phá hỏng lớp phủ bảo vệ vỏ máy.[2]◎
Kiểm tra quạt làm mát
Model làm mát bằng quạt thông minh, nên quạt cần hoạt động tốt để máy được giải nhiệt hiệu quả. Khi thay hoặc vệ sinh quạt hỏng, kỹ thuật phải tắt Grid On/Off trên LCD, ngắt nguồn AC, chuyển công tắc DC về OFF và chờ ít nhất 15 phút, sau đó tháo cụm quạt để vệ sinh hoặc thay thế rồi lắp lại và khởi động lại inverter.[2]!
Tắt máy và để nguội trước khi vệ sinh
Khi đang phát điện, vỏ S5-GC36K-LV tích nhiệt và có thể gây bỏng nếu chạm tay trực tiếp. Vì vậy, mọi thao tác lau chùi hay soi kiểm tra sát máy chỉ nên làm sau khi đã tắt thiết bị đúng trình tự và để vỏ nguội hẳn. Người dùng cũng không nên đặt đồ vật lên đỉnh máy hay dựa vật dụng vào thân inverter, và chỉ lau LCD cùng đèn báo bằng khăn ẩm.[2]- Soát lại xem chỗ lắp vẫn đủ thoáng khí, khe tản nhiệt chưa bị che và mặt LCD không bị vật dụng chắn ngang tầm nhìn.[2]
- Quan sát đều ba đèn POWER, OPERATION và ALARM để sớm nhận ra dấu hiệu bất thường khi hệ chạy liên tục.[2]
- Lau màn hình và đèn báo bằng khăn ẩm khi bụi bám làm suy giảm khả năng quan sát.[2]
- Tránh xa dung môi, chất ăn mòn, vật liệu nhám và vòi nước áp lực cao khi làm vệ sinh inverter.[2]
- Kiểm tra đầu nối PV, AC và điểm nối đất khi hệ thống phát sinh cảnh báo lặp lại hoặc vận hành thiếu ổn định.[2]
- Không tự mở nắp hoặc can thiệp phần bên trong nếu không phải kỹ thuật viên được ủy quyền.[2]
Lưu ý khi có cảnh báoChủ đầu tư nên duy trì nhật ký vận hành, ghi lại mã lỗi, chụp màn hình, đánh dấu mốc thời gian và mô tả tình trạng tải ngay khi sự cố xảy ra. Bộ dữ liệu này giúp kỹ thuật viên khoanh nhanh phạm vi sự cố thuộc về lưới, dàn PV, cách điện hay nhiệt độ, rút ngắn thời gian xử lý.[2]
8. Xử lý sự cố và mã cảnh báo của inverter Solis S5-GC36K-LV Sự cố
Khi S5-GC36K-LV phát cảnh báo, chủ đầu tư cần ghi lại mã lỗi, chụp màn hình và mô tả trạng thái điện lưới cùng dàn PV tại thời điểm phát sinh. Nếu lỗi vẫn lặp lại sau khi đã tắt máy đúng quy trình, chờ 15 phút rồi khởi động lại, hệ thống cần được chuyển tới đơn vị phân phối hoặc trung tâm dịch vụ để kiểm tra chuyên sâu.[2]
OV-G-V01~04
UN-G-V01/02
OV-G-F / UN-G-F
NO-GRID
Nhóm lỗi điện lưới
Các mã quá áp lưới, thấp áp lưới, quá hoặc thấp tần số và mất lưới đòi hỏi kỹ thuật kiểm tra nguồn lưới ba pha, dây AC và điểm đấu nối. Riêng lỗi quá áp thường bắt nguồn từ điện trở dây AC quá cao; cách xử lý là thay cáp lưới tiết diện lớn hơn, hoặc điều chỉnh ngưỡng bảo vệ nếu được điện lực cho phép.[2]OV-DC01~04
Reverse-DC
OV-BUS / UN-BUS
PV ISO-PRO
Nhóm lỗi PV và DC
Mã OV-DC báo quá áp đầu vào một chiều, xử lý bằng cách giảm số tấm nối tiếp trong chuỗi. Reverse-DC báo một chuỗi đấu ngược cực, cần chờ bức xạ thấp, xác nhận dòng chuỗi dưới 0.5A rồi mới sửa cực. PV ISO-PRO liên quan cách điện chuỗi PV; kỹ thuật cần tháo toàn bộ đầu vào DC, đấu lại và khởi động từng chuỗi để khoanh vùng chuỗi lỗi.[2]OV-G-I
IGBT-OV-I
DC-INTF / OV-DCA-I
OV-TEM
Nhóm lỗi dòng và nhiệt độ
OV-G-I và IGBT-OV-I báo quá dòng lưới hoặc quá dòng IGBT, bước đầu xử lý bằng khởi động lại inverter. DC-INTF báo quá dòng đầu vào một chiều, cần xác định và tách chuỗi nối vào MPPT bị lỗi. OV-TEM cảnh báo quá nhiệt; kỹ thuật cần kiểm tra thông gió quanh máy và soát xem inverter có bị nắng chiếu trực tiếp trong thời tiết nóng hay không.[2]ILeak-PRO01~04
RelayChk-FAIL
DCinj-FAULT
Nhóm lỗi dòng rò và relay
ILeak-PRO phản ánh bảo vệ dòng rò; kỹ thuật cần soát đấu nối AC, DC và cáp bên trong inverter. RelayChk-FAIL báo lỗi kiểm tra relay, còn DCinj-FAULT báo dòng một chiều bơm vào lưới ở mức cao. Cả hai nhóm này thường được xử lý bằng cách khởi động lại inverter hoặc liên hệ đơn vị lắp đặt nếu lỗi còn lặp lại.[2]DSP-B-FAULT
12Power-FAULT
INI-FAULT
IGFOL-F / IG-AD
Nhóm lỗi hệ thống nội bộ
Các mã lỗi giao tiếp DSP, nguồn 12V, khởi tạo hệ thống cùng bám và lấy mẫu dòng lưới phản ánh trạng thái phần điều khiển bên trong. Phần lớn được xử lý bước đầu bằng khởi động lại inverter. Nếu lỗi vẫn còn sau khi khởi động lại, hệ thống cần chuyển cho kỹ thuật viên hoặc đơn vị phân phối kiểm tra chuyên sâu.[2]ARC-FAULT
AFCI self-detection
Screen OFF
Nhóm hồ quang và cảnh báo đặc biệt
ARC-FAULT báo phát hiện hồ quang trên mạch một chiều; kỹ thuật cần rà soát toàn bộ đầu nối DC, đảm bảo siết chặt rồi nhấn ESC 3 giây để khởi động lại. Mã AFCI self-detection báo lỗi tự kiểm tra của module AFCI. Riêng trạng thái màn hình tắt khi vẫn còn điện DC cảnh báo hư hỏng bên trong: tuyệt đối không tắt công tắc DC cho đến khi dòng chuỗi xuống dưới 0.5A.[2]Thông tin nên chuẩn bịHồ sơ báo lỗi nên gồm số serial của inverter, ngày lắp đặt, mô tả sự cố, ảnh màn hình LCD và trạng thái đèn báo, cấu hình dàn PV cùng thông tin liên hệ. Khi đủ bộ dữ liệu này, kỹ thuật viên có thể truy nguyên nguyên nhân và đề xuất hướng khắc phục chính xác hơn.[2]
9. Chính sách bảo hành inverter Solis S5-GC36K-LV 36KW 3 pha Bảo hành
S5-GC36K-LV thuộc nhóm Solis Grid-tied Inverter, hưởng thời hạn bảo hành tiêu chuẩn 5 năm theo bảng Standard Limited Warranty của hãng. Mức bảo hành này áp dụng khi sản phẩm được phân phối và lắp đặt trong vùng lãnh thổ thuộc phạm vi chính sách bảo hành chính hãng của Solis, trong đó có khu vực Đông Nam Á.[3]
5 năm
Bảo hành tiêu chuẩn
Nhóm Solis Grid-tied Inverter áp dụng thời hạn bảo hành tiêu chuẩn 5 năm theo bảng Standard Limited Warranty. Với khách hàng cá nhân, mốc bảo hành tính từ ngày bán sản phẩm; với khách hàng tổ chức, mốc tính theo thời điểm sớm hơn giữa ngày nghiệm thu lắp đặt và sáu tháng sau khi thiết bị xuất xưởng.[3]
Hồ sơ
Cần giữ đủ thông tin sản phẩm
Khi mở yêu cầu bảo hành, chủ đầu tư cần lưu đủ model sản phẩm, số serial, hóa đơn mua hàng và biên bản hoặc chứng nhận lắp đặt theo bộ hồ sơ chuẩn. Tem nhãn trên máy phải còn nguyên vẹn, rõ chữ và đúng vị trí; nếu tem hư hỏng hoặc bị bóc, khâu xác minh bảo hành có thể không được chấp nhận.[3]
Kỹ thuật
Không tự tháo sửa thiết bị
Inverter mang điện áp nguy hiểm bên trong. Việc mở máy, sửa chữa, thay linh kiện hay can thiệp phần cứng ngoài quy trình của hãng có thể đẩy hệ vào trạng thái mất an toàn, đồng thời làm mất quyền lợi bảo hành. Các hư hỏng phát sinh do thao tác sai, ví dụ tắt công tắc DC khi đang lỗi, cũng không thuộc phạm vi bảo hành.[2][3]Lưu ý về phạm vi và gia hạnBảo hành tiêu chuẩn áp dụng theo vùng lãnh thổ do Solis quy định và có thể đăng ký gia hạn theo chính sách của hãng, với thời hạn nộp đơn gia hạn trong vòng 12 tháng kể từ mốc bảo hành. Khi cần hỗ trợ, chủ đầu tư nên chuẩn bị mã cảnh báo, ảnh màn hình, cấu hình dàn PV và trạng thái lưới để rút ngắn quy trình kiểm tra.[3]
10. Việt Nam Solar, nhà phân phối ủy quyền inverter Solis S5-GC36K-LV VNS
Việt Nam Solar tư vấn cấu hình inverter Solis S5-GC36K-LV dựa trên công suất dàn pin, số chuỗi PV, cách phân bổ vào bốn MPPT, vị trí lắp đặt, thiết bị đo CT/meter, vật tư AC/DC và nhu cầu giám sát qua SolisCloud — các biến số quyết định cấu hình hòa lưới ba pha phù hợp cho chủ đầu tư.
Việt Nam Solar phân phối thiết bị chính hãng đồng thời triển khai dịch vụ tư vấn cấu hình, hỗ trợ kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng chủ đầu tư trong suốt vòng đời vận hành hệ thống.[4]
Trụ sở chính
Công Ty TNHH Việt Nam Solar
Hotline: 088.60.60.660Email: [email protected]Gọi 088.60.60.66011. Đánh giá thực tế inverter Solis S5-GC36K-LV 36KW 3 pha Đánh giá
Phần này nêu lại các thông số đã công bố của S5-GC36K-LV ở dạng trung tính: công suất định mức 36kW, 4 MPPT (tối đa 8 chuỗi), hiệu suất tối đa 98.4%, cấp bảo vệ IP66, dải nhiệt độ -25~+60°C. Thiết bị là loại hòa lưới ba pha, không có cổng pin lưu trữ và không có cổng backup.[1]
Công suất
Công suất AC 36kW, ba pha
Công suất định mức 36kW, công suất biểu kiến tối đa 36kVA, dòng ra định mức và tối đa 94.5A trên lưới 3/(N)/PE 220V. Thiết bị là loại hòa lưới, không có cổng pin lưu trữ và không có cổng backup.[1]
Đầu vào DC
4 MPPT, tối đa 8 chuỗi
Thiết bị có 4 MPPT và nhận tối đa 8 chuỗi đầu vào. Mỗi MPPT có dải điện áp 180-1000V, dòng vào tối đa 32A và dòng ngắn mạch tối đa 40A; điện áp đầu vào tối đa 1100V, điện áp khởi động 195V.[1]
Hiệu suất
Hiệu suất tối đa 98.4%
Hiệu suất tối đa 98.4% và hiệu suất theo chuẩn châu Âu (EU) 98.0%; cấu trúc không biến áp (transformerless). Dải MPPT 180-1000V, điện áp khởi động 195V.[1]
Loại máy
Không có cổng backup
S5-GC36K-LV là inverter hòa lưới ba pha, không có cổng backup. Datasheet công bố chức năng chống tách đảo (anti-islanding); khi mất lưới, thiết bị ngắt phát theo cơ chế này và không cấp điện cho tải.[1]Tóm tắt thông sốS5-GC36K-LV là inverter hòa lưới ba pha, công suất định mức 36kW, 4 MPPT, hiệu suất tối đa 98.4%, cấp bảo vệ IP66, không có cổng pin lưu trữ và không có cổng backup. Nhu cầu lưu trữ hoặc cấp điện khi mất lưới cần dòng inverter hybrid tương ứng.[1]
12. Hiểu lầm phổ biến về inverter hòa lưới Solis S5-GC36K-LV Hiểu lầm
S5-GC36K-LV là inverter hòa lưới ba pha. Sáu mục dưới đây làm rõ điểm phân biệt loại máy và các giới hạn điện áp, dòng điện đã công bố trong datasheet và manual.
Hiểu saiInverter hòa lưới vẫn có điện dùng khi mất lưới.
Cách hiểu đúngS5-GC36K-LV ngắt phát theo cơ chế chống tách đảo khi mất lưới và không cấp điện cho tải. Muốn có điện dự phòng, chủ đầu tư phải chuyển sang dòng inverter hybrid kèm pin lưu trữ.[1]
Hiểu saiLắp càng nhiều tấm pin càng tốt.
Cách hiểu đúngS5-GC36K-LV có điện áp đầu vào tối đa 1100V, dải MPPT 180-1000V và mỗi MPPT chịu dòng vào tối đa 32A. Thiết kế chuỗi bắt buộc nằm trong bộ giới hạn này để tránh quá áp hoặc quá dòng DC.[1]
Hiểu saiCó IP66 thì lắp ngoài trời chỗ nào cũng được.
Cách hiểu đúngDù đạt IP66 và chống ăn mòn C5, thiết bị vẫn cần tránh nắng chiếu trực tiếp, hạn chế mưa tạt vào vỏ, bảo đảm thông gió và giữ khoảng hở 500mm quanh máy để loại trừ rủi ro giảm công suất do quá nhiệt.[2]
Hiểu saiMáy 36kW thì lúc nào cũng phát đủ 36kW.
Cách hiểu đúngCông suất thực phụ thuộc dàn PV, mức bức xạ và nhiệt độ. Khi quá nhiệt hoặc bị điện lực giới hạn, inverter có thể tự hạ công suất phát để bảo vệ thiết bị và tuân thủ quy định lưới.[1]
Hiểu saiKhông cần lắp thiết bị bảo vệ phía AC.
Cách hiểu đúngĐể bảo vệ dây dẫn nối lưới, Solis khuyến nghị lắp thiết bị bảo vệ quá dòng phía AC. Với S5-GC36K-LV, thiết bị này được chọn theo dòng ra định mức 94.5A của model và quy định của điện lực.[2]
Hiểu saiBáo lỗi quá áp lưới là do inverter hỏng.
Cách hiểu đúngLỗi quá áp lưới OV-G-V thường bắt nguồn từ điện trở dây AC quá cao. Kỹ thuật cần thay cáp lưới tiết diện lớn hơn hoặc điều chỉnh ngưỡng bảo vệ nếu được điện lực cho phép, trước khi quy kết về phần cứng inverter.[2]
13. Câu hỏi thường gặp về inverter Solis S5-GC36K-LV 36KW 3 pha FAQ
Mười câu hỏi dưới đây tổng hợp các điểm trọng yếu của S5-GC36K-LV — từ công suất, dàn PV, số MPPT, hiệu suất, thiết bị đo CT/meter, vị trí lắp đặt cho đến chính sách bảo hành — giúp chủ đầu tư đối chiếu nhanh trước khi quyết định cấu hình.
S5-GC36K-LV là inverter hòa lưới hay inverter hybrid?

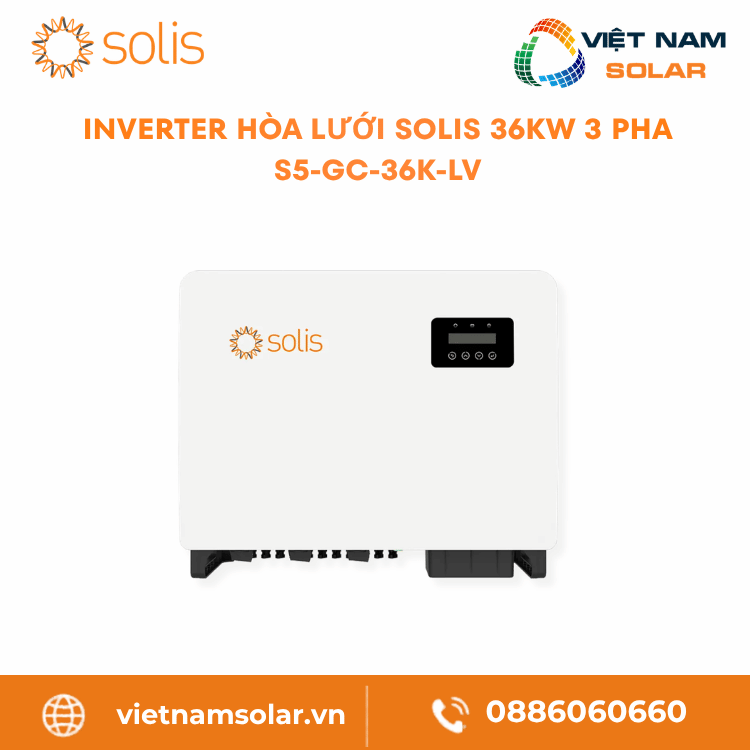

Công suất của S5-GC36K-LV là bao nhiêu?
S5-GC36K-LV phát công suất định mức 36kW, công suất tác dụng tối đa 36kW và công suất biểu kiến đầu ra tối đa 36kVA, với dòng ra định mức và tối đa cùng đạt 94.5A. Thiết bị triển khai cho hệ điện ba pha, điện áp lưới định mức 3/(N)/PE, 220V.[1]
S5-GC36K-LV nhận được dàn pin mặt trời như thế nào?

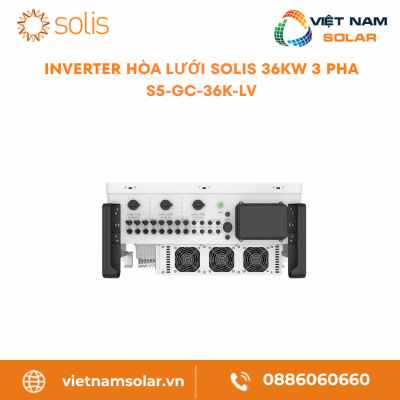

S5-GC36K-LV bố trí 4 MPPT và nhận tối đa 8 chuỗi tấm pin. Khi thiết kế chuỗi, kỹ thuật cần giữ điện áp đầu vào tối đa 1100V, dải MPPT 180-1000V, dòng đầu vào tối đa 32A và dòng ngắn mạch tối đa 40A trên mỗi MPPT trong toàn dải nhiệt độ vận hành.[1]
S5-GC36K-LV có bao nhiêu MPPT?
Thiết bị có 4 MPPT độc lập và nhận tối đa 8 chuỗi đầu vào. Cấu hình này đáp ứng đa dạng hệ mái có nhiều cụm tấm pin khác đặc tính, song kỹ thuật vẫn cần tính chính xác điện áp, dòng điện, số tấm nối tiếp và điều kiện nhiệt độ thực tế của từng chuỗi PV.[1]
Hiệu suất của S5-GC36K-LV là bao nhiêu?
S5-GC36K-LV đạt hiệu suất chuyển đổi tối đa 98.4% và hiệu suất theo chuẩn châu Âu (EU) 98.0%. Cấu trúc không biến áp (transformerless), điện áp khởi động 195V, dải MPPT 180-1000V.[1]
S5-GC36K-LV có dùng được pin lưu trữ không?
Không. S5-GC36K-LV là inverter hòa lưới thuần, không tích hợp cổng pin lưu trữ và không có cổng backup. Chủ đầu tư cần tích trữ năng lượng hoặc duy trì tải khi mất điện nên cân nhắc dòng inverter hybrid kèm pin lưu trữ thay cho model này.[1]
S5-GC36K-LV có cần CT hoặc meter không?
CT hoặc đồng hồ đo thông minh là phụ kiện tùy chọn, dùng khi cần kích hoạt chức năng quản lý công suất xuất lưới hoặc giám sát tiêu thụ tải 24 giờ. Thiết bị truyền thông qua RS485 và USB, kèm tùy chọn Wi-Fi hoặc GPRS, nên cần xác nhận đúng phụ kiện trước khi đặt hàng.[2]
S5-GC36K-LV có chống bụi, chống nước không?
Khi mất điện lưới, S5-GC36K-LV có cấp điện không?
Không. Là inverter hòa lưới, khi lưới gián đoạn, S5-GC36K-LV ngắt phát theo cơ chế chống tách đảo để bảo đảm an toàn cho lưới và người vận hành, do đó không cấp điện cho tải trong thời gian mất lưới.[1]
S5-GC36K-LV bảo hành bao lâu?
S5-GC36K-LV nằm trong nhóm Solis Grid-tied Inverter. Với nhóm này, bảng Standard Limited Warranty của hãng quy định mức bảo hành tiêu chuẩn 5 năm trong phạm vi lãnh thổ áp dụng. Khi mở yêu cầu bảo hành, chủ đầu tư cần chuẩn bị model, số serial, hóa đơn, hồ sơ lắp đặt cùng mô tả lỗi.[3]
14. Giá inverter Solis S5-GC36K-LV và nhận báo giá Báo giá
Giá S5-GC36K-LV biến động theo thời điểm, số lượng, hình thức mua thiết bị rời hay lắp trọn gói, phương án giao hàng và điều kiện thi công. Việt Nam Solar tư vấn cấu hình trước khi báo giá nhằm bảo đảm phương án bám sát nhu cầu thực tế của công trình.
Với S5-GC36K-LV, chủ đầu tư cần phân lập hai kịch bản trước khi yêu cầu báo giá. Hướng thứ nhất là mua riêng inverter để thay thế hoặc lắp bổ sung vào hệ thống đang chạy. Kịch bản thứ hai là lắp trọn gói hệ điện mặt trời hòa lưới ba pha với inverter, tấm pin, khung đỡ, dây DC, dây AC, thiết bị bảo vệ, tủ điện, công lắp đặt và nghiệm thu. Hai hướng triển khai này kéo theo cấu trúc chi phí rất khác nhau, nên khảo sát thực địa là bước không thể bỏ qua trước khi chốt giá.
THIẾT BỊ RỜI
Giá inverter S5-GC36K-LV
Định vị cho chủ đầu tư cần mua riêng inverter để thay thế, dự phòng hoặc bàn giao cho đội kỹ thuật đang thi công. Báo giá yêu cầu xác nhận đúng mã S5-GC36K-LV, tình trạng hàng, chính sách bảo hành, chứng từ và phí giao hàng. Gọi hotline 088.60.60.660
TRỌN GÓI
Giá hệ hòa lưới 36kW 3 pha
Định vị cho chủ đầu tư muốn triển khai hoàn chỉnh hệ điện mặt trời hòa lưới ba pha. Báo giá phụ thuộc số lượng tấm pin, kết cấu mái, chiều dài dây, tủ điện AC/DC, thiết bị bảo vệ, vị trí lắp inverter và điều kiện thi công thực địa. Gửi yêu cầu báo giáGửi đủ thông tin để báo giá nhanh hơnChủ đầu tư nên gửi hóa đơn điện, ảnh mái, ảnh tủ điện, địa chỉ công trình, lựa chọn mua thiết bị rời hay lắp trọn gói, công suất tấm pin dự kiến và thời gian dự kiến thi công — bộ dữ liệu đầu vào này rút ngắn vòng chốt phương án.
Tài liệu tham khảo
1Ginlong (Solis). (n.d.). Datasheet S5-GC(25-36)K-LV, Solis Three Phase Grid-Tied Inverters.
3Solis. (2025). Solis Warranty International 20250701, Limited Product Warranty (Standard 5 năm cho Grid-tied Inverter).
4Công Ty TNHH Việt Nam Solar. (2026). Thông tin liên hệ, hotline, email và hệ thống trụ sở, kho, chi nhánh Việt Nam Solar.
