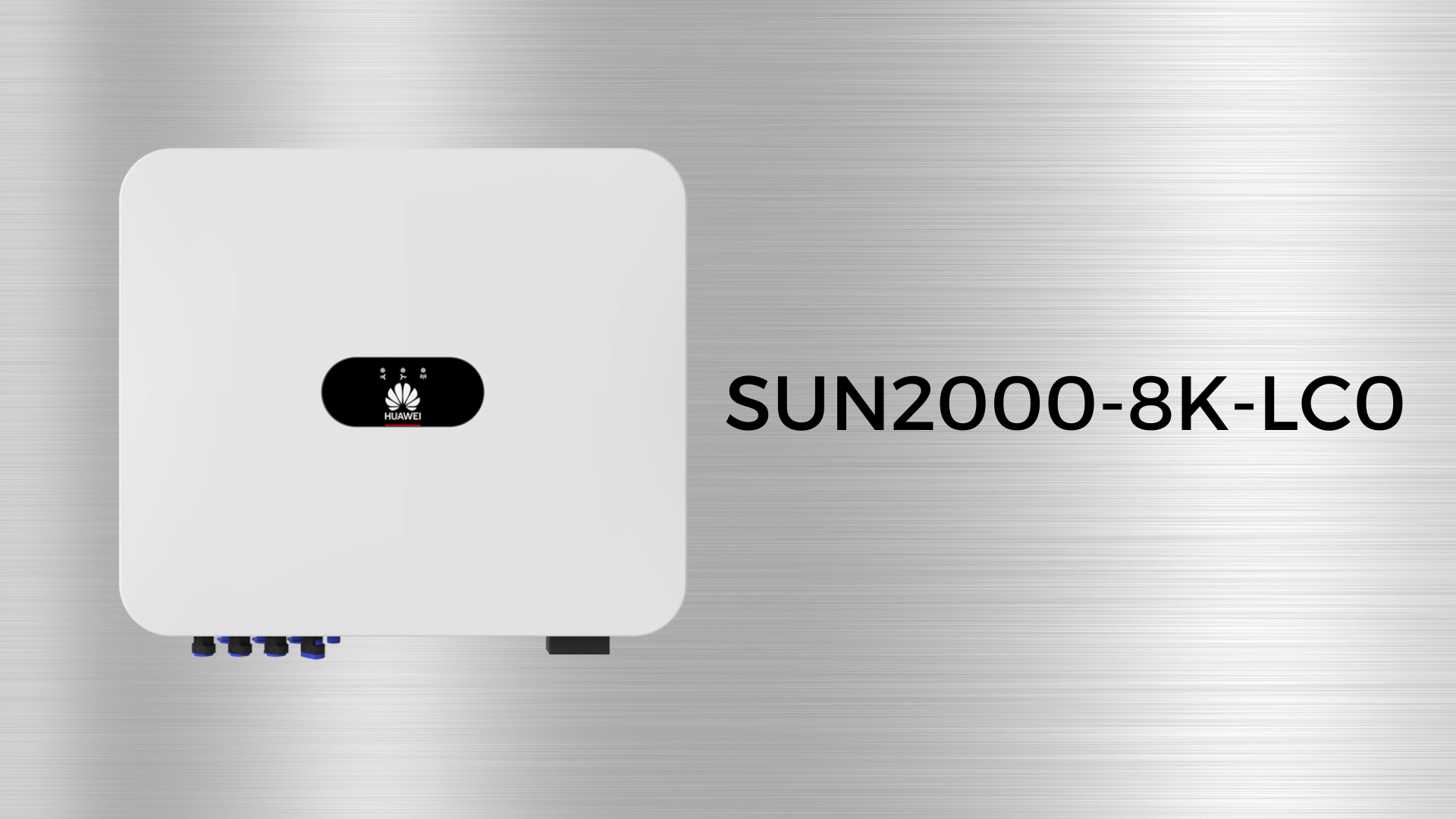

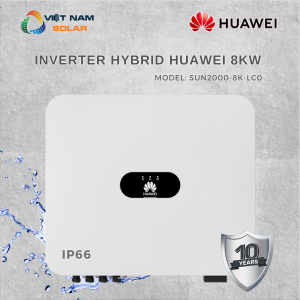

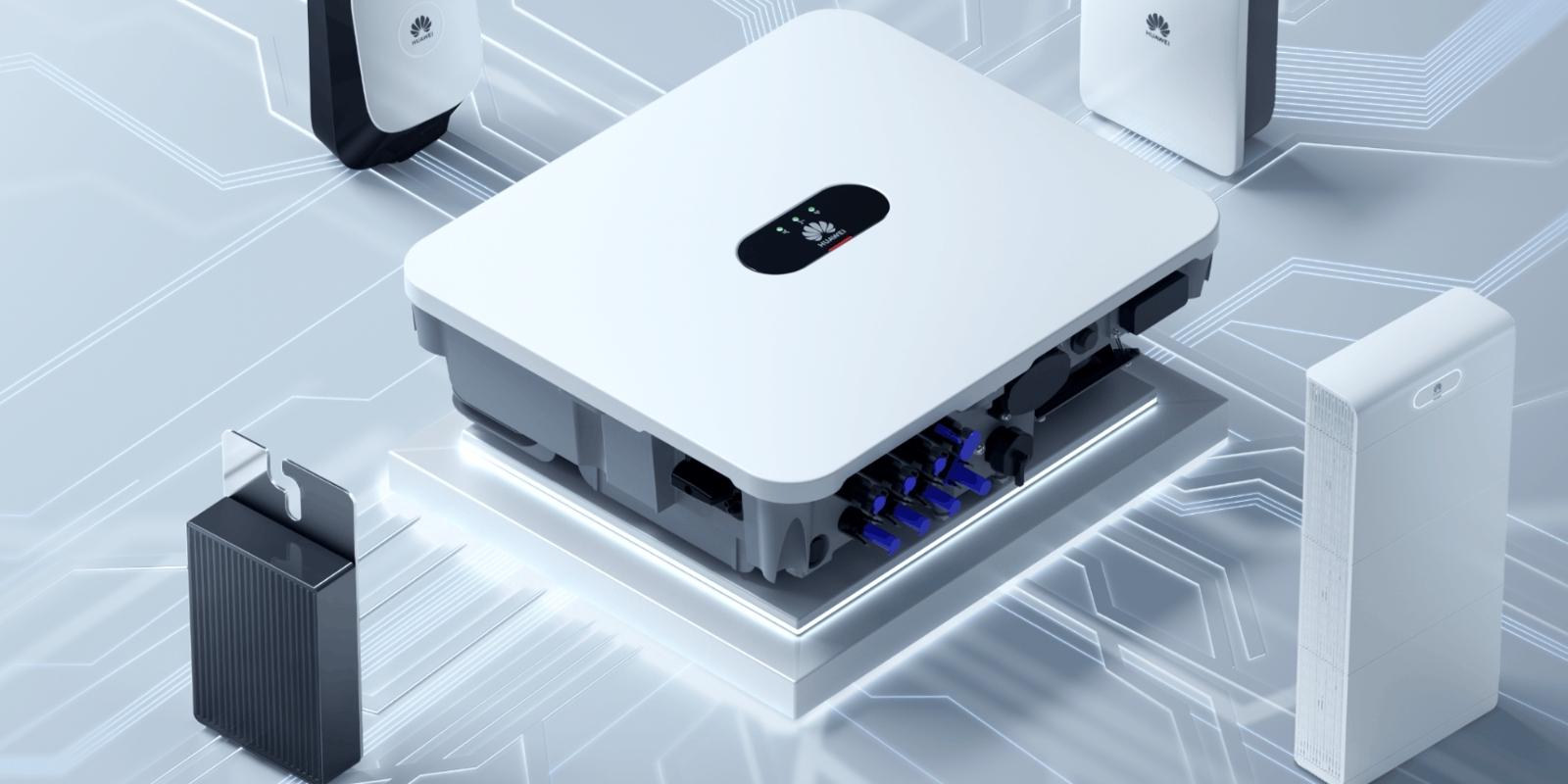

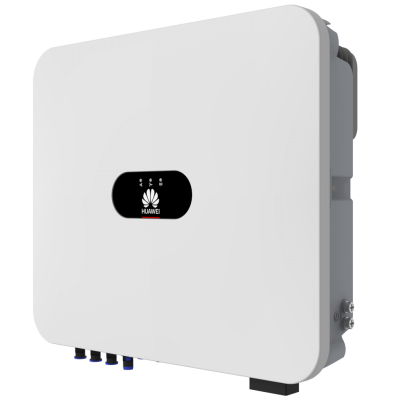

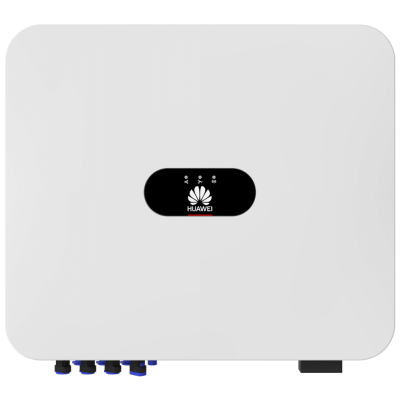

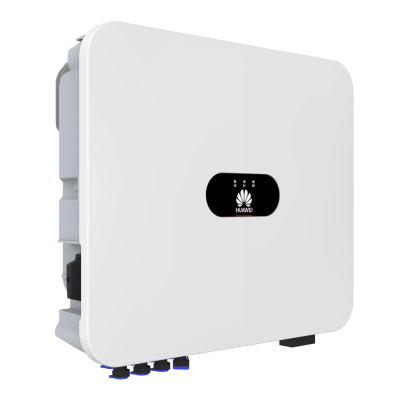

Inverter Hybrid Huawei 8kW 1 Pha Bảo Hành 10 Năm – SUN2000-8K-LC0

1. Giới thiệu sản phẩm

• Công suất lớn & hiệu suất cao: Công suất định mức 8kW, mở rộng đến 8 800VA điện áp tổ hợp. Hiệu suất tối đa 98.1%, hiệu suất trọng số châu Âu đạt 97.5%

• Hoạt động bền bỉ: Chuẩn IP66, làm mát đối lưu tự nhiên, vận hành từ –25°C đến +60°C. Tuổi thọ cao lên đến 25 năm.

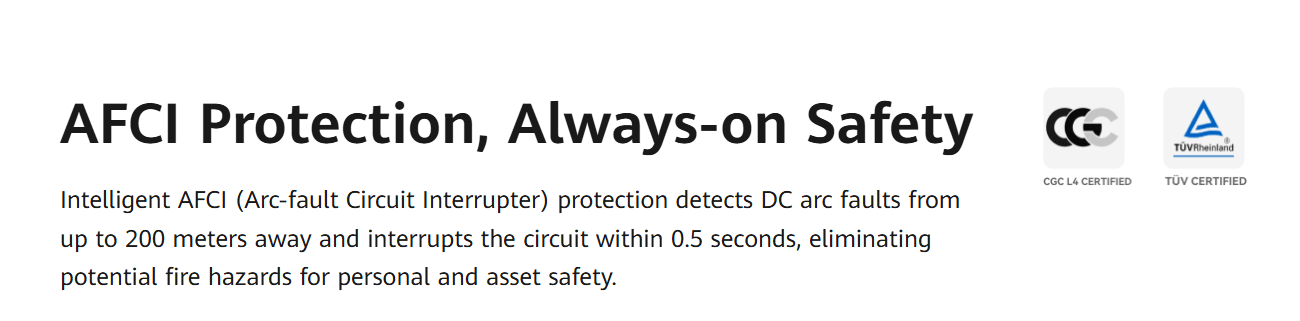

• Bảo vệ hồ quang bằng AI: Phát hiện và ngắt mạch tự động nhờ AI – đảm bảo an toàn tuyệt đối.

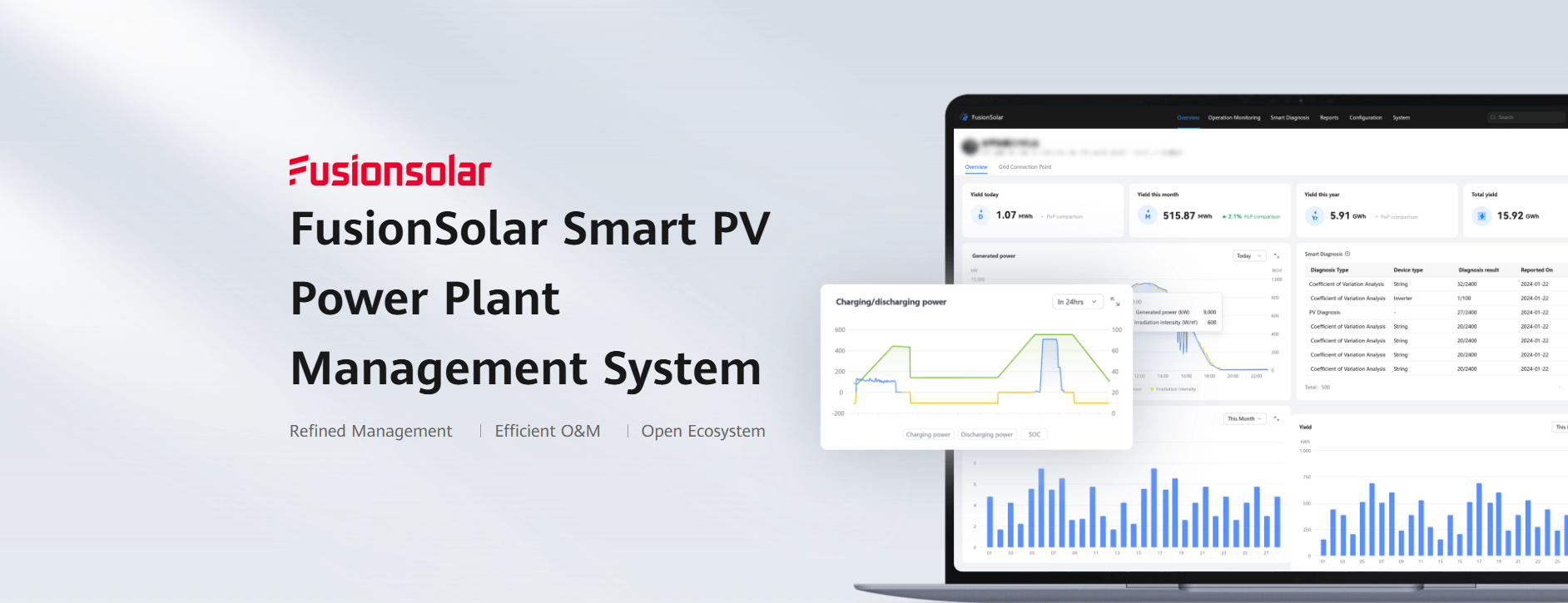

• Giám sát thông minh: Tích hợp WLAN và RS485, quản lý qua FusionSolar App – theo dõi hiệu suất, cảnh báo lỗi và cập nhật firmware.

2. Thông số kỹ thuật

3. Hướng dẫn cài đặt nhanh

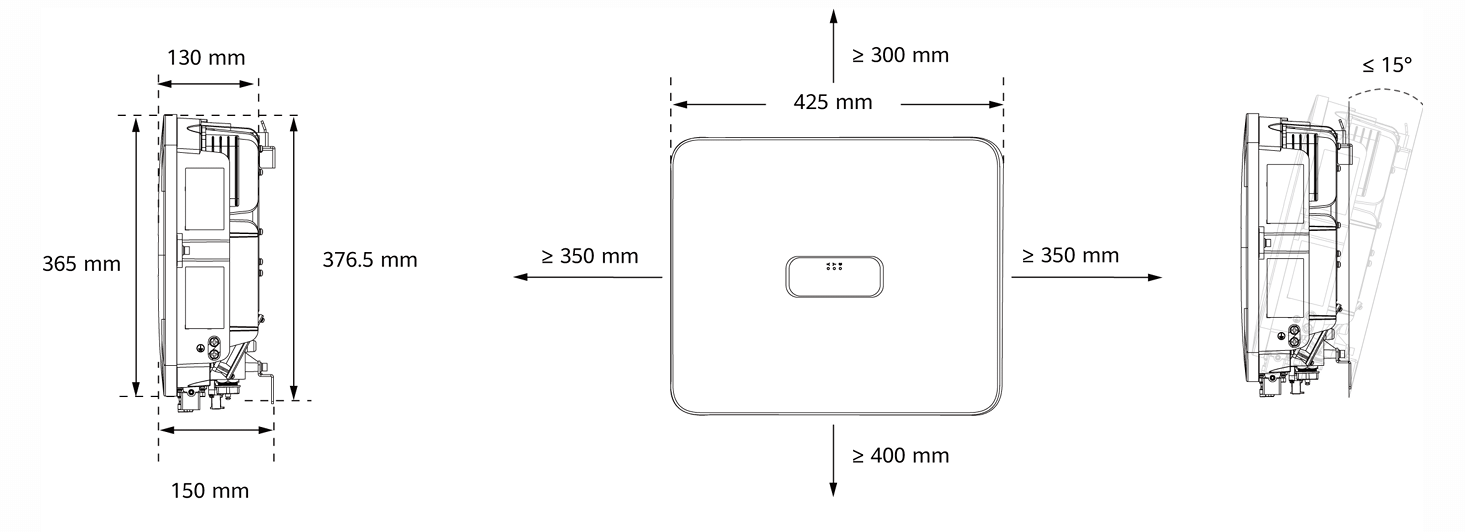

1.Chọn vị trí: Treo inverter trên tường cứng, thoáng ≥300mm, tránh ánh nắng trực tiếp.

2. Lắp giá đỡ: Sử dụng 4 vít nở kèm theo, cố định chắc chắn.

3. Treo inverter: Gắn vào móc treo, siết vít chống rơi.

4. Đấu nối DC: Dùng đầu nối MC4, dòng hỗ trợ mỗi MPPT đến 16A.

5. Đấu nối AC: Dây L/N/PE theo sơ đồ hướng dẫn.

6. Đấu nối ESS: Dùng cổng BATTERY, kèm đầu COM, kiểm tra chắc chắn.

7. Tiếp địa: Khung và cổng tiếp địa riêng theo chuẩn.

8.Lắp cảm biến điện: Qua cổng RS485 nếu có yêu cầu bám tải.

9. Kết nối WiFi: Sử dụng FusionSolar App, hỗ trợ RS485/WiFi/Ethernet.

10. Bật nguồn: DC trước, sau đó AC. Hệ thống khởi động ~1 phút.

11. Kiểm tra đèn LED: Xanh nhấp nháy (khởi động), xanh liên tục (bình thường), đỏ (lỗi).

12. Lưu ý an toàn: Không mở nắp khi đang cấp điện. Chỉ người có thẩm quyền được lắp đặt.

FQA

Câu 1: Làm cách nào để đặt lại mật khẩu cho Inverter Huawei SUN2000-LC0?

Logic thao tác:

Bước 1: Kiểm tra thiết bị đã được cấp nguồn AC và DC đồng thời, đèn trạng thái ổn định (xanh hoặc nhấp nháy chậm) trong ít nhất 3 phút.

Bước 2: Thực hiện thao tác khởi tạo lại trong vòng 4 phút

Thực hiện tuần tự các bước sau trong 4 phút:

1. Tắt cầu dao AC và chuyển công tắc DC ở đáy inverter về OFF.

   • Nếu inverter đang kết nối với pin lưu trữ, hãy tắt thêm công tắc pin.

   • Chờ cho đến khi tất cả đèn LED tắt hoàn toàn.

2. Bật lại cầu dao AC, chuyển công tắc DC sang ON,

   • Chờ khoảng 90 giây đến khi đèn nhấp nháy xanh chậm.

3. Tắt cầu dao AC và chuyển công tắc DC về OFF.

   • Đợi đến khi mọi đèn LED tắt hoàn toàn.

4. Bật lại cả AC và DC, chờ đến khi tất cả đèn nhấp nháy và tự tắt sau 30 giây.

Bước 3: Sau đó, nhập mật khẩu mới trong vòng 10 phút. Nếu không, các tham số của bộ biến tần sẽ không thay đổi.

• Đợi đến khi đèn báo nhấp nháy xanh theo chu kỳ dài.

• Lấy SSID và mật khẩu ban đầu từ tem dán bên hông inverter SUN2000.

• Mở app FusionSolar, kết nối Wi-Fi inverter, nhập mật khẩu mới để đăng nhập lại.

Bước 4: Cấu hình lại thông số router và hệ thống quản lý để đảm bảo truy cập từ xa được khôi phục

Để quản lý inverter từ xa qua ứng dụng FusionSolar, bạn cần thiết lập các thông số kết nối mạng và hệ thống quản lý theo 3 phần sau:

1. Cài Đặt Thông Số Router (Router Connection Settings)

📲 Thao tác trên app FusionSolar:

Device Commissioning > Settings > Communication configuration > Router connection settings

Thiết lập cần nhập:

• Chọn Wi-Fi (WLAN) tương ứng

• Nhập mật khẩu Wi-Fi

• Kích hoạt DHCP nếu sử dụng IP động (mặc định ON)

• Bấm Connect để kết nối với mạng

2. Cài Đặt Hệ Thống Quản Lý (Management System Configuration)

📲 Truy cập theo đường dẫn:

Device Commissioning > Settings > Communication configuration > Management System Configuration

Thông số cần nhập:

• Domain name (tên miền máy chủ)

• Port (thường là 443)

• SSL encryption (bật/tắt tùy theo yêu cầu bảo mật)

• Integration code / Registration code / SN (cung cấp bởi nhà thầu hoặc hệ thống quản lý)

➡ Nhấn Connect để hoàn tất quá trình kết nối giám sát từ xa.

3. (Tuỳ chọn) Đặt Lại Mật Khẩu WLAN của Inverter

📲 Truy cập tại:

Device Commissioning > Settings > Communication configuration > Inverter WLAN settings

Tại đây, bạn có thể thay đổi SSID và mật khẩu Wi-Fi nội bộ của inverter, hỗ trợ bảo mật và quản lý hệ thống tốt hơn.

Câu 2: Tính Năng Rapid Shutdown Có Hoạt Động Nếu Tôi Chỉ Lắp Optimizer Cho Một Phần Hệ Thống Không?

❗ Lưu ý:

• Nếu chỉ một phần các tấm pin được gắn optimizer, chức năng tắt nhanh sẽ không hoạt động.

• Khuyến cáo nên kiểm tra định kỳ để đảm bảo chức năng tắt nhanh hoạt động bình thường.

✅ Khi nào hệ thống sẽ tự động tắt nhanh?

• Khi tất cả các tấm pin được gắn optimizer, hệ thống sẽ tự động giảm điện áp dãy PV xuống dưới 30V trong vòng 30 giây khi kích hoạt chế độ tắt nhanh.

🔧 Các cách kích hoạt chức năng Tắt Nhanh:

1. Cách 1:

   • Kết nối công tắc phụ vào chân 13 và 15 của cổng giao tiếp trên inverter SUN2000.

   • Công tắc này mặc định đang đóng, tắt nhanh được kích hoạt khi công tắc mở ra.

2. Cách 2:

   • Tắt cầu dao AC giữa inverter và lưới điện.

3. Cách 3:

   • Gạt công tắc DC ở đáy inverter về OFF.

   • ⚠ Lưu ý: Tắt thêm các công tắc DC phụ không kích hoạt chế độ tắt nhanh — dòng điện có thể vẫn còn.

4. Cách 4:

   • Nếu chức năng AFCI (phát hiện hồ quang) đang bật, inverter sẽ tự động ngắt khi phát hiện hồ quang, đồng thời kích hoạt tắt nhanh.

Câu 3: Tôi Phải Xử Lý Như Thế Nào Khi Inverter Báo Lỗi Cách Điện Thấp (Low Insulation Resistance)?

⚠ Xử Lý Cảnh Báo “Low Insulation Resistance” Trên Inverter Huawei

🛑 1. Nguyên nhân gây lỗi cách điện thấp

• Dây PV chạm đất hoặc rò rỉ dòng.

• Môi trường ẩm làm suy giảm khả năng cách điện giữa mảng PV và đất.

🧭 2. Quy trình kiểm tra và khoanh vùng lỗi

Bước 1: Chuẩn bị

• Đảm bảo inverter đã kết nối nguồn AC, chuyển DC switch về OFF.

• Nếu có pin lưu trữ, tắt công tắc pin và phụ trợ sau 1 phút.

Bước 2: Kết nối từng chuỗi PV

• Kết nối chuỗi PV cần kiểm tra, bật lại DC switch.

• Nếu trạng thái inverter là “Shutdown: Command”, hãy dùng app FusionSolar để gửi lệnh khởi động.

Bước 3: Kiểm tra cảnh báo

• Trên App FusionSolar:
  My > Device Commissioning > Alarm Management

• Nếu KHÔNG có cảnh báo sau 1 phút:
  → Tắt DC, kiểm tra chuỗi khác (quay lại Bước 2).

• Nếu CÓ cảnh báo:
  → Kiểm tra tỷ lệ phần trăm vị trí lỗi trên app (từ 0%–100%).
  → Ví dụ: lỗi 34% trong chuỗi 14 tấm pin → lỗi có thể nằm ở tấm thứ 4 hoặc lân cận.

Bước 4: Kiểm tra cáp và đầu nối

• Tắt DC, kiểm tra cáp, đầu nối giữa các tấm pin nghi ngờ và optimizer.

• Nếu thấy hư hỏng → thay thế, bật lại DC và kiểm tra lại cảnh báo.

Bước 5: Tách tạm thời tấm pin nghi ngờ

• Tắt DC, ngắt kết nối tấm pin & optimizer nghi ngờ.

• Nối tạm 2 optimizer liền kề bằng dây DC mở rộng.

• Bật lại DC:

  • Nếu không có cảnh báo → lỗi nằm ở tấm pin/optimizer bị ngắt.

  • Nếu vẫn có cảnh báo → lỗi nằm chỗ khác → chuyển sang Bước 6.

Bước 6: Kiểm tra các tấm pin/optimizer lân cận

• Tắt DC, khôi phục kết nối cũ, lặp lại Bước 5 với tấm lân cận khác.

Bước 7: Xác định chính xác lỗi nằm ở pin hay optimizer

1. Ngắt kết nối PV module ra khỏi optimizer.

2. Tắt DC.

3. Kết nối optimizer vào chuỗi.

4. Bật lại DC, kiểm tra cảnh báo:

   • Không có cảnh báo → tấm pin bị lỗi.

   • Vẫn có cảnh báo → optimizer bị lỗi.

5. Tắt DC, thay thế thành phần hỏng và lặp lại kiểm tra chuỗi khác (quay lại Bước 2).

Bước 8: Khôi phục hệ thống nếu có sử dụng pin

• Bật lại công tắc phụ và công tắc pin, sau đó bật lại DC switch.

• Nếu inverter vẫn “Shutdown: Command”, vào App để gửi lệnh khởi động.

4. Điều kiện bảo hành
