S3-Logger-EPM – Bộ Thu Thập Dữ Liệu Solis

📋

Tài liệu kỹ thuật S3-Logger-EPM
Xem 8 tài liệu tham khảo cho mã sản phẩm S3-Logger-EPM. Bấm vào từng nhóm để xem chi tiết:
⚙ Thông số kỹ thuật ▼ 3 tài liệu
PDF Datasheet, Thông số kỹ thuật S3-Logger-EPM Tải xuống
PDF Manual / Quick, Hướng dẫn cài đặt nhanh S3-Logger-EPM Tải xuống
PDF Certifications, Chứng nhận sản phẩm S3-Logger-EPM Tải xuống
✓ Chứng nhận và bảo hành › 5 tài liệu
WEB Troubleshooting Guide, Tài liệu xử lý lỗi S3-Logger-EPM Truy cập
WEB Warranty, Chính sách bảo hành S3-Logger-EPM Truy cập
WEB Chứng nhận nhà phân phối Solis Truy cập
WEB Tra cứu số Seri chính hãng Solis Truy cập
WEB Về thương hiệu Solis Truy cập

88 ₫

Đã bán 1.862
⚡

Thông số kỹ thuật S3-Logger-EPM

Solis · S3-Logger-EPM
Cấp bảo vệ
IP20
(Protection degree)
Đèn trạng thái
LED × 2
Power, Run
Công suất tiêu thụ
5 W
(Power consumption)
Chứng nhận
(Certification)
Product Information / Thông tin chung
Model Code / Mã sản phẩm S3-Logger-EPM
Brand / Thương hiệu Solis
Series / Dòng sản phẩm S3-Logger
Communication / Truyền thông
Supported device type / Loại thiết bị hỗ trợ Solis inverter
Max. manageable device ① / Số thiết bị quản lý tối đa ① 60, Each RS485 PORT ≤ 15
Status indicator / Đèn trạng thái LED × 2, Power, Run
RS485 / Giao tiếp RS485 COM × 4, 1200 ~ 115200 bps, communication distance ≤ 1000 m
Ethernet communication / Giao tiếp Ethernet LAN × 1, 10 / 100 Mbps adaptive, communication distance ≤ 100 m
Zero power output / Không phát công suất ngược Yes
Communication Protocol / Giao thức truyền thông
RS485 / Giao thức RS485 Modbus-RTU, IEC60870-5-103, DLT645
Ethernet / Giao thức Ethernet Modbus-TCP, IEC60870-5-104
Electrical / Thông số điện
AC power supply / Nguồn cấp AC 100 ~ 240 V, 50 Hz / 60 Hz
DC power supply / Nguồn cấp DC 9 ~ 36 V
Power consumption / Công suất tiêu thụ 5 W
Environment / Môi trường vận hành
Operating temperature / Nhiệt độ hoạt động -40 ~ +80°C
Storage temperature / Nhiệt độ lưu trữ -40 ~ +80°C
Relative humidity / Độ ẩm tương đối ≤ 85%, Non-condensing
Max. operating altitude / Độ cao vận hành tối đa 4000 m
Mechanical / Cơ khí
Dimensions (L × W × H) / Kích thước (D × R × C) 89 × 121 × 27 mm
Protection degree / Cấp bảo vệ IP20
Installation method / Cách lắp đặt Rail Mounting, Desktop installation
Others / Thông tin khác
Certification / Chứng nhận CE, RoHS
📋
Nội dung được trích từ datasheet chính hãng Solis (Datasheet-S3-Logger-EPM-Global-Flyer-V3,9).
Liên hệ Việt Nam Solar – Hotline 088.60.60.660 để biết thêm chi tiết
Trung tâm chính sách
Thông tin & chính sách

Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.

Về chúng tôi
01 Giới thiệu công ty Lịch sử hình thành và phát triển. 02 Tầm nhìn & Sứ mệnh Định hướng phát triển bền vững. 03 Chứng chỉ hành nghề Giấy phép, chứng nhận và năng lực. 04 Báo chí viết về VNS Thông tin truyền thông và báo chí. 05 Công trình điện mặt trời Dự án tiêu biểu đã triển khai. 06 Danh sách cửa hàng Hệ thống điểm bán trên toàn quốc. 07 Đăng ký đối tác Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
01 Hướng dẫn mua hàng Quy trình đặt hàng từ A-Z. 02 Chính sách thanh toán Phương thức và điều khoản. 03 Chính sách giao hàng Thời gian và phí vận chuyển. 04 Chính sách đổi trả Điều kiện và quy trình đổi trả. 05 Chính sách bảo hành Thời hạn và điều kiện bảo hành.
Bảo mật & Quy chế
01 Chính sách bảo mật Cam kết bảo mật thông tin. 02 Bảo mật dữ liệu cá nhân Theo NĐ 13/2023/NĐ-CP. 03 Chính sách nội dung Quy định về nội dung website. 04 Quy chế hoạt động website Theo NĐ 52/2013/NĐ-CP.
Danh mục: , , Thẻ: ,
× Đóng
1 / 1
Featured image

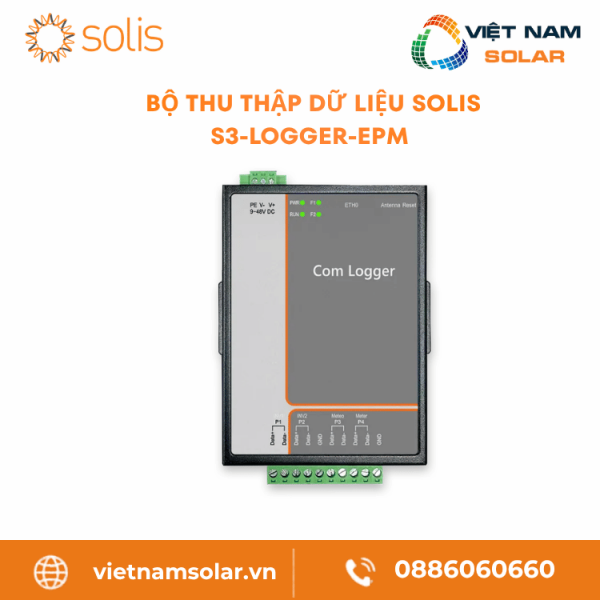

S3-Logger-EPM – Bộ Thu Thập Dữ Liệu Solis

S3-Logger-EPM là bộ thu thập dữ liệu (datalogger) của Solis, dùng để gom dữ liệu vận hành từ inverter, đồng hồ điện và trạm khí tượng trong một hệ điện mặt trời rồi đẩy lên nền tảng SolisCloud để theo dõi từ xa. Thiết bị giao tiếp qua 4 cổng RS485 và 1 cổng Ethernet, hỗ trợ chuẩn Modbus nên kết nối được nhiều thiết bị cùng lúc trong các dự án phân tán hoặc thương mại.[1][2]Mỗi cổng RS485 quản lý tối đa 15 inverter, và một bộ thu thập quản lý tối đa 60 thiết bị. Logger hỗ trợ Modbus-RTU, IEC60870-5-103 và DLT645 trên RS485, cùng Modbus-TCP và IEC60870-5-104 trên Ethernet, nhờ đó ghép được vào hệ SCADA hoặc trung tâm điều độ ngoài SolisCloud.[1]

Điểm nổi bật của cấu hình S3-Logger-EPM là chức năng EPM chống phát ngược (Zero Injection). Khi lắp thêm một đồng hồ đo hai chiều ở cổng COM4, logger giám sát công suất tại điểm đấu lưới và điều tiết inverter để hạn chế đẩy điện dư lên lưới. Thiết bị chỉ thu thập, giám sát và điều phối dữ liệu, không phát điện và không lưu trữ điện.[2]

Cấp bảo vệIP20Lắp trong nhà / trong tủ
Đèn trạng tháiLED × 2PWR và RUN
Công suất tiêu thụ5WTiêu thụ điện thấp
Chứng nhậnCE · RoHSAn toàn & môi trường

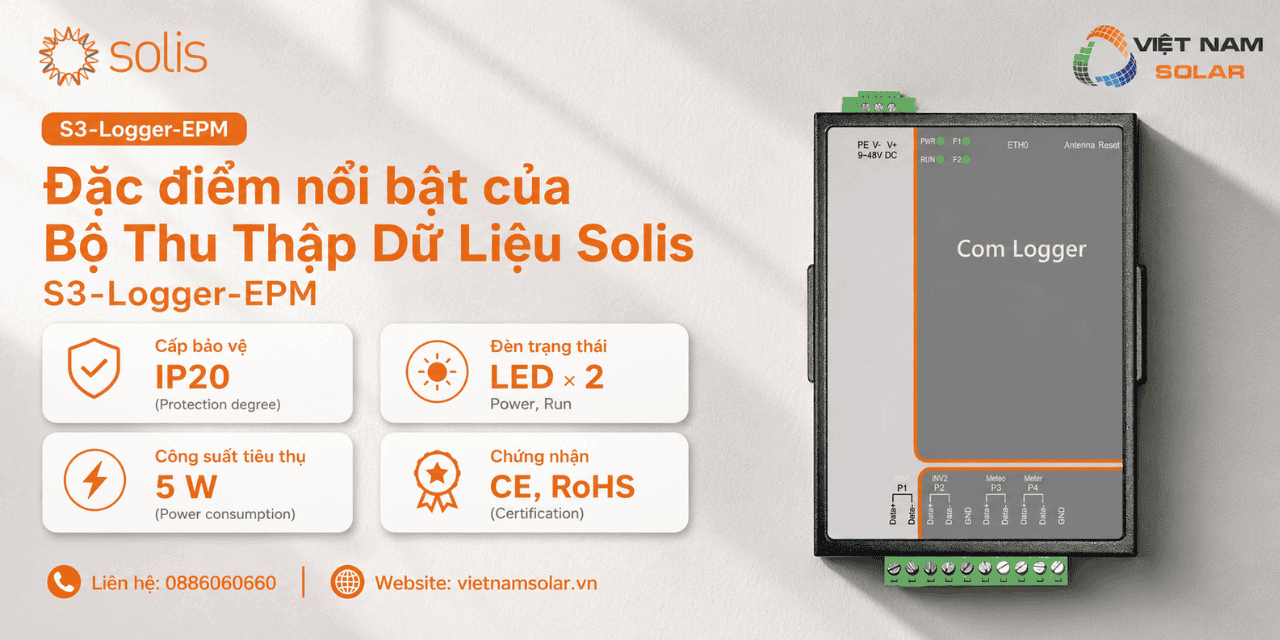

s3 logger epm bo thu thap du lieu solis dac diem noi bat

S3-Logger-EPM là bộ thu thập dữ liệu Solis với 4 cổng RS485 và 1 cổng LAN, quản lý tối đa 15 inverter mỗi cổng, hỗ trợ EPM chống phát ngược, nguồn AC 100-240V hoặc DC 9-36V, tiêu thụ 5W, cấp bảo vệ IP20 và đạt chứng nhận CE, RoHS.[1]
📖 Mục lục bài viết
  1. 1. Tính năng nổi bật của S3-Logger-EPM
  2. 2. Thông số kỹ thuật S3-Logger-EPM
  3. 3. An toàn, EMC và chứng nhận của S3-Logger-EPM
  4. 4. Các thiết bị thu thập dữ liệu Solis cùng nhóm
  5. 5. Tài liệu kỹ thuật chính hãng S3-Logger-EPM
  6. 6. Hướng dẫn lắp đặt và cấu hình S3-Logger-EPM
  7. 7. Bảo trì định kỳ S3-Logger-EPM
  8. 8. Xử lý sự cố và đèn báo S3-Logger-EPM
  9. 9. Chính sách bảo hành S3-Logger-EPM
  10. 10. Việt Nam Solar, nhà phân phối ủy quyền S3-Logger-EPM
  11. 11. Đánh giá thực tế S3-Logger-EPM
  12. 12. Hiểu lầm phổ biến về S3-Logger-EPM
  13. 13. Câu hỏi thường gặp về S3-Logger-EPM
  14. 14. Giá S3-Logger-EPM và nhận báo giá
📚 Danh mục1. Tính năng2. Thông số3. Chứng nhận4. Thiết bị nhóm5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

1. Tính năng nổi bật của S3-Logger-EPM Nổi bật

S3-Logger-EPM là lớp thu thập dữ liệu của hệ điện mặt trời, đứng giữa các inverter, đồng hồ điện, trạm khí tượng và nền tảng quản lý. Thiết bị gom số liệu vận hành qua RS485 và Ethernet, hỗ trợ chức năng EPM chống phát ngược, qua đó giúp chủ đầu tư giám sát tập trung và tuân thủ quy định đấu nối tại điểm hòa lưới.[1][2]
Thu thập

Gom dữ liệu đa thiết bị

S3-Logger-EPM thu thập dữ liệu vận hành từ inverter, đồng hồ điện và trạm khí tượng theo chuẩn Modbus, rồi chuẩn hóa về một luồng dữ liệu để chủ đầu tư theo dõi tập trung thay vì kiểm tra rời từng thiết bị.[1][2]

4× RS485

Bốn cổng RS485 và một cổng LAN

Thiết bị có 4 cổng RS485 (1200 ~ 115200 bps, khoảng cách tới 1000m) và 1 cổng Ethernet (10/100Mbps, tới 100m). Mỗi cổng RS485 đấu chuỗi tối đa 15 inverter, đủ cho cụm nhiều máy trong một dự án.[1]

EPM

EPM chống phát ngược

Khi ghép thêm đồng hồ hai chiều ở cổng COM4, S3-Logger-EPM giám sát công suất tại điểm đấu lưới và giới hạn lượng điện dư đẩy ngược, đáp ứng yêu cầu Zero Injection của nhiều khu vực.[2]

Đa giao thức

Nhiều giao thức truyền dữ liệu

Logger hỗ trợ Modbus-RTU, IEC60870-5-103 và DLT645 trên RS485, cùng Modbus-TCP và IEC60870-5-104 trên Ethernet, đồng thời đẩy dữ liệu lên SolisCloud hoặc chuyển tiếp cho hệ SCADA.[1]

Nguồn 5W

Nguồn linh hoạt, tiêu thụ thấp

Thiết bị nhận nguồn AC 100-240V hoặc DC 9-36V, công suất tiêu thụ chỉ 5W. Dải nhiệt độ vận hành -40°C đến +80°C giúp logger làm việc ổn định ở nhiều môi trường lắp đặt.[1]

IP20

Lắp ray DIN gọn trong tủ

Với kích thước 89 × 121 × 27 mm và cấp bảo vệ IP20, S3-Logger-EPM lắp trên ray DIN hoặc đặt bàn trong tủ điện. Hai đèn LED PWR và RUN cho biết trạng thái nguồn và vận hành ngay khi nhìn.[1]

S3-Logger-EPM là thiết bị giám sátS3-Logger-EPM chỉ thu thập, giám sát và điều phối dữ liệu trong hệ điện mặt trời. Thiết bị không phát điện, không lưu trữ điện và không thay thế inverter hay pin. Vai trò của logger là kết nối, đo đếm gián tiếp qua đồng hồ và truyền dữ liệu lên nền tảng quản lý.[2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Thiết bị nhóm5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

2. Thông số kỹ thuật S3-Logger-EPM Thông số

S3-Logger-EPM thu thập dữ liệu qua 4 cổng RS485 và 1 cổng Ethernet, nhận nguồn AC 100-240V hoặc DC 9-36V, tiêu thụ 5W, kích thước 89 × 121 × 27 mm, cấp bảo vệ IP20, dải nhiệt -40°C đến +80°C và đạt chứng nhận CE, RoHS. Bảng dưới đây liệt kê đầy đủ thông số theo tài liệu kỹ thuật chính hãng.[1]
Cấp bảo vệIP20Lắp trong nhà / trong tủ
Đèn trạng tháiLED × 2PWR và RUN
Công suất tiêu thụ5WTiêu thụ điện thấp
Chứng nhậnCE · RoHSAn toàn & môi trường
Truyền thông (Communication)
Model Name / Tên model (datasheet) S3-Logger[1]
Supported device type / Thiết bị hỗ trợ Solis inverter[1]
Max. manageable device / Số thiết bị quản lý tối đa 60, mỗi cổng RS485 ≤ 15[1]
Status indicator / Đèn báo trạng thái LED × 2 (Power, Run)[1]
RS485 COM × 4, 1200 ~ 115200 bps, khoảng cách ≤ 1000 m[1]
Ethernet communication / Truyền thông Ethernet LAN × 1, 10 / 100 Mbps tự thích ứng, khoảng cách ≤ 100 m[1]
Zero power output / Xuất công suất bằng 0 Có[1]
Giao thức truyền thông (Communication Protocol)
RS485 protocol / Giao thức RS485 Modbus-RTU, IEC60870-5-103, DLT645[1]
Ethernet protocol / Giao thức Ethernet Modbus-TCP, IEC60870-5-104[1]
Thông số điện (Electrical)
AC power supply / Nguồn cấp AC 100 ~ 240 V, 50 Hz / 60 Hz[1]
DC power supply / Nguồn cấp DC 9 ~ 36 V[1]
Power consumption / Công suất tiêu thụ 5 W[1]
Môi trường vận hành (Environment)
Operating temperature / Nhiệt độ vận hành -40 ~ +80°C[1]
Storage temperature / Nhiệt độ lưu kho -40 ~ +80°C[1]
Relative humidity / Độ ẩm tương đối ≤ 85%, không ngưng tụ[1]
Max. operating altitude / Độ cao vận hành tối đa 4000 m[1]
Cơ khí (Mechanical)
Dimensions (L × W × H) / Kích thước (D × R × C) 89 × 121 × 27 mm[1]
Protection degree / Cấp bảo vệ IP20[1]
Installation method / Phương thức lắp đặt Lắp ray DIN, để bàn[1]
Chứng nhận (Others)
Certification / Chứng nhận CE, RoHS[1]
Tên model trên tài liệuTài liệu kỹ thuật chính hãng ghi tên model là S3-Logger. S3-Logger-EPM là tên gọi nhấn mạnh cấu hình logger kèm chức năng EPM chống phát ngược mà Việt Nam Solar phân phối. Toàn bộ thông số trong bảng giữ đúng theo tài liệu gốc của Solis.[1]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Thiết bị nhóm5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

3. An toàn, EMC và chứng nhận của S3-Logger-EPM Chứng nhận

S3-Logger-EPM đạt chứng nhận CE và RoHS theo tài liệu kỹ thuật chính hãng. Dấu CE dựa trên tiêu chuẩn an toàn EN 62368-1 và bộ tiêu chuẩn tương thích điện từ EN 55032, EN 55035, trong khi RoHS xác nhận thiết bị hạn chế chất độc hại. Logger không nối trực tiếp vào lưới điện nên nhóm chứng nhận tập trung vào an toàn điện tử và tương thích điện từ.[1]
An toàn

Tiêu chuẩn an toàn điện

S3-Logger-EPM đạt dấu CE theo chỉ thị điện áp thấp, dựa trên tiêu chuẩn an toàn thiết bị điện tử EN 62368-1. Đây là nhóm tiêu chuẩn bắt buộc cho thiết bị điều khiển và truyền thông lắp trong hệ điện mặt trời.[1]

EMC

Tương thích điện từ

Thiết bị đáp ứng EN 55032 và EN 55035 về phát xạ và miễn nhiễm điện từ. Nhờ đó logger hoạt động ổn định cạnh inverter và biến tần công suất mà không gây nhiễu hay bị nhiễu chéo trên đường tín hiệu.[1]

RoHS

Hạn chế chất độc hại

Sản phẩm tuân thủ RoHS về hạn chế chất độc hại trong thiết bị điện tử, phù hợp đưa vào hồ sơ kỹ thuật của các dự án có yêu cầu về môi trường và an toàn vật liệu.[1]

Đấu nối đúng để loại nhiễuLogger đọc tín hiệu RS485 ở mức thấp nên nhạy với nhiễu. Dây tín hiệu cần dùng cáp xoắn có lớp chống nhiễu, nối đất lớp chống nhiễu đúng cách và đi tách khỏi dây động lực để dữ liệu thu thập không bị sai lệch hoặc gián đoạn.[2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Thiết bị nhóm5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

4. Các thiết bị thu thập dữ liệu Solis cùng nhóm Thiết bị nhóm

S3-Logger và G3-Gateway là nhóm thiết bị thu thập dữ liệu tập trung của Solis, đặt giữa các thiết bị trong hệ và nền tảng giám sát. S3-Logger-EPM là cấu hình logger nhiều cổng kèm chức năng EPM. Danh sách dưới đây giúp chủ đầu tư đối chiếu nhanh các lựa chọn giám sát của Solis.[1][2]
Logger

Model đang xem

S3-Logger-EPM

Bộ thu thập dữ liệu lắp ray DIN với 4 cổng RS485 và 1 cổng LAN, mỗi cổng RS485 nối tối đa 15 inverter, tối đa 60 thiết bị, hỗ trợ EPM chống phát ngược, nguồn AC 100-240V hoặc DC 9-36V, cấp bảo vệ IP20.[1]

Gateway

Gateway

G3-Gateway

Thiết bị gateway thu thập dữ liệu của Solis, dùng chung tài liệu kỹ thuật với S3-Logger trong dòng datalogger, phục vụ kết nối và truyền dữ liệu hệ điện mặt trời.[2]

Stick

Que giám sát

Bộ giám sát cắm trực tiếp (WiFi / 4G / LAN)

Thiết bị giám sát cắm trực tiếp vào cổng COM của một inverter, phù hợp hệ đơn lẻ quy mô nhỏ, khác với logger tập trung nhiều thiết bị qua nhiều cổng RS485.

Chọn theo quy mô và nhu cầuVới hệ một inverter quy mô nhỏ, que giám sát cắm trực tiếp là đủ. Với cụm nhiều inverter, có thêm đồng hồ, trạm khí tượng hoặc cần EPM chống phát ngược, S3-Logger-EPM là lựa chọn phù hợp nhờ nhiều cổng RS485 và cổng LAN.[1]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Thiết bị nhóm5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

5. Tài liệu kỹ thuật chính hãng S3-Logger-EPM Tài liệu

Bộ tài liệu của S3-Logger-EPM gồm datasheet thông số, hướng dẫn cài đặt và hồ sơ chứng nhận, kèm nhóm liên kết tra cứu xử lý lỗi, bảo hành, nhà phân phối và số seri chính hãng. Chủ đầu tư và kỹ thuật nên đối chiếu trước khi lắp đặt và cấu hình.[1][2]
⚙Thông số kỹ thuật▼ 3 tài liệu
PDF Datasheet, Thông số kỹ thuật S3-Logger-EPM Tải xuống
PDF Manual, Hướng dẫn cài đặt S3-Logger-EPM Tải xuống
PDF Certifications, Chứng nhận sản phẩm S3-Logger-EPM Tải xuống
✓Chứng nhận và bảo hành› 5 tài liệu
WEB Troubleshooting Guide, Tài liệu xử lý lỗi Solis Truy cập
WEB Warranty, Chính sách bảo hành Solis Truy cập
WEB Chứng nhận nhà phân phối Solis Truy cập
WEB Tra cứu số Seri chính hãng Solis Truy cập
WEB Về thương hiệu Solis Truy cập
Cách dùng tài liệuKhi triển khai S3-Logger-EPM, kỹ thuật nên xem datasheet để xác nhận cổng và giao thức, tra hướng dẫn để đấu nối và cấu hình đúng, đồng thời lưu nhóm tài liệu chứng nhận, bảo hành để chuẩn bị hồ sơ khi cần hỗ trợ từ hãng.
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Thiết bị nhóm5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

6. Hướng dẫn lắp đặt và cấu hình S3-Logger-EPM Lắp đặt

S3-Logger-EPM lắp đơn giản theo trình tự chọn vị trí trong nhà, gắn ray DIN, cấp nguồn đúng cực, đấu RS485 tới các inverter, đấu cổng LAN khi cần rồi vào trang web cấu hình để thêm thiết bị và bật chức năng EPM. Mọi thao tác cần do người có chuyên môn thực hiện.[2]
1

Chọn vị trí lắp trong nhà

Logger có cấp bảo vệ IP20 nên chỉ lắp trong nhà hoặc trong tủ điện, tránh nước, bụi nhiều và môi trường ăn mòn. Vị trí cần khô ráo, ít nhiễu điện và thuận tiện đi dây tín hiệu về các inverter.[2]

2

Lắp ray DIN hoặc để bàn

Thiết bị lắp trên ray DIN trong tủ hoặc đặt bàn, treo tường tùy hiện trạng. Chừa khoảng thoáng quanh máy khoảng 10cm để đi dây gọn và thuận tiện thao tác về sau.[2]

3

Cấp nguồn đúng cực

Dùng bộ nguồn đi kèm với đầu vào AC 85-264V hoặc DC 120-370V, đầu ra 24V. Đấu cực V+ và V- của bộ nguồn vào đúng đầu V+ và V- của logger, dùng dây 2.5mm² tuốt vỏ 8-10mm và kiểm tra kỹ trước khi cấp điện.[2]

4

Đấu RS485 cho inverter

Dùng cáp xoắn có lớp chống nhiễu tiết diện 1-1.5mm², tuốt vỏ bảo vệ khoảng 20mm. Đấu A vào A, B vào B; mỗi cổng RS485 đấu chuỗi tối đa 15 inverter. Tránh đi chung máng với dây động lực.[2]

5

Đấu cổng Ethernet khi cần

Nếu hệ cần đẩy dữ liệu lên SolisCloud hoặc chuyển tiếp qua Modbus-TCP, IEC60870-5-104, đấu cổng LAN của logger vào mạng nội bộ có internet với cáp mạng tiêu chuẩn.[2]

6

Cấu hình mạng và đăng nhập

Chỉnh IP máy tính cùng dải mạng với logger, nối cáp mạng tới thiết bị rồi truy cập 192.168.1.254:1323 trên trình duyệt. Tài khoản mặc định admin, mật khẩu 123456.[2]

7

Thêm thiết bị theo từng cổng

Trong trang cấu hình, thêm inverter và thiết bị EPM ở COM1, COM2; thêm trạm khí tượng ở COM3; thêm đồng hồ điện ở COM4. Đồng hồ hai chiều ở COM4 là điều kiện để chạy Zero Injection.[2]

8

Bật EPM, chọn múi giờ và khởi động lại

Bật chức năng Zero Injection, đặt ngưỡng công suất phát ngược, chọn đúng múi giờ và đổi mật khẩu đăng nhập. Sau khi lưu cấu hình, khởi động lại logger để các thiết lập có hiệu lực.[2]

Chỉ kỹ thuật có chuyên môn
Việc lắp đặt và đấu dây cần do người có chuyên môn về điện thực hiện theo đúng hướng dẫn, đảm bảo an toàn cho người và thiết bị.[2]
Đấu đúng cực nguồn
Kiểm tra kỹ đầu V+ và V- của bộ nguồn và logger trước khi cấp điện. Đấu ngược cực có thể làm hỏng thiết bị và gây mất an toàn.[2]
Mở đúng port tường lửa
Nếu mạng có tường lửa, cần mở port 1883 cho SolisCloud, 2404-2405 cho IEC104 và 47, 1723, 1777 cho bảo trì từ xa để dữ liệu truyền thông suốt.[2]
Gợi ý cấu hình Zero InjectionChức năng chống phát ngược chỉ hoạt động khi có đồng hồ hai chiều đấu ở cổng COM4 và được khai báo đúng trong trang cấu hình. Sau khi đặt ngưỡng công suất, nên kiểm tra lại số liệu thực tế tại điểm đấu lưới để xác nhận logger điều tiết đúng.[2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Thiết bị nhóm5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

7. Bảo trì định kỳ S3-Logger-EPM Bảo trì

S3-Logger-EPM gần như không cần bảo trì phức tạp. Công việc định kỳ chủ yếu là giữ môi trường lắp đặt ổn định, theo dõi hai đèn PWR và RUN, kiểm tra cáp nguồn, cáp truyền thông được siết chắc và thiết bị nối đất tốt để dữ liệu luôn truyền liên tục.[2]

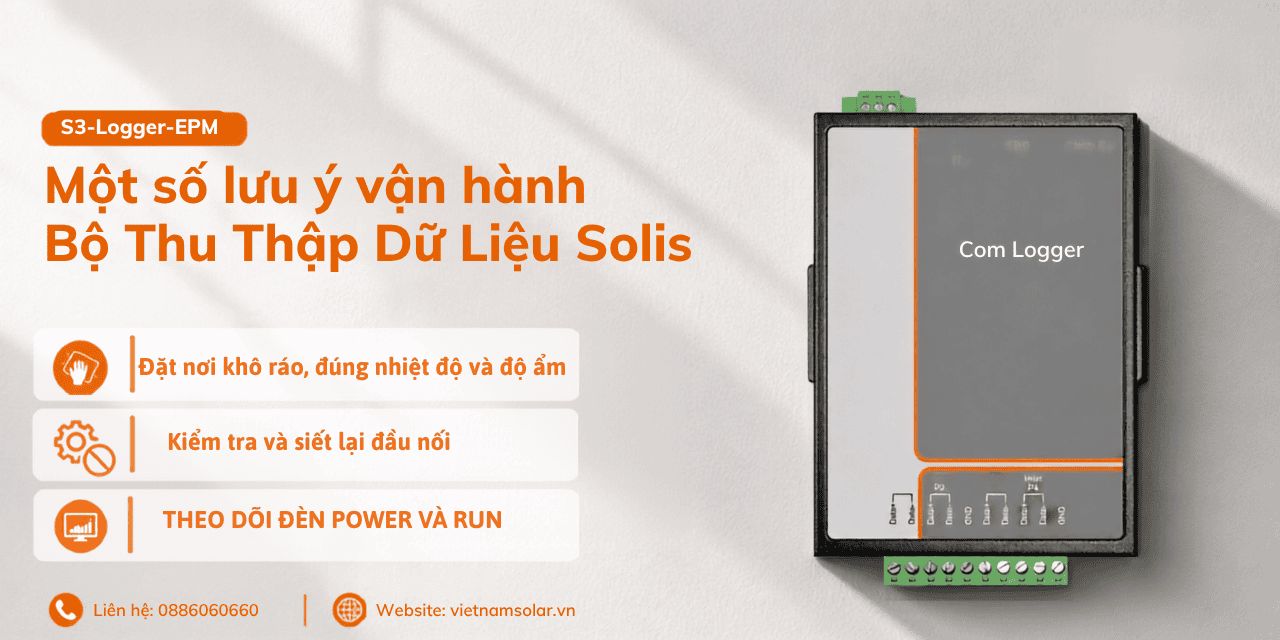

s3 logger epm bo thu thap du lieu solis mot so luu y van hanh

✦

Giữ môi trường lắp đặt ổn định

Kiểm tra định kỳ để không có nhiễu điện mạnh, chất ăn mòn quanh thiết bị, nhiệt độ trong dải cho phép và khu vực lắp đặt luôn sạch sẽ, khô ráo. Môi trường ổn định giúp logger thu thập dữ liệu chính xác.[2]

◎

Theo dõi đèn PWR và RUN

Đèn PWR sáng cho biết nguồn bình thường; đèn RUN sáng hoặc nhấp nháy cho biết hệ thống đang chạy. Khi đèn tắt bất thường hoặc trạng thái khác mô tả, kỹ thuật cần kiểm tra nguồn, cáp và đối chiếu tài liệu.[2]

↯

Siết chặt cáp và nối đất

Kiểm tra cáp nguồn và cáp truyền thông được siết chắc, lớp chống nhiễu nối đất đúng cách và logger được cố định chắc chắn, không có nguy cơ rơi trong suốt quá trình vận hành.[2]

  • Kiểm tra không có nguồn nhiễu điện mạnh đặt sát logger.[2]
  • Kiểm tra không có chất ăn mòn trong khu vực lắp đặt thiết bị.[2]
  • Kiểm tra nhiệt độ môi trường quanh logger nằm trong dải cho phép.[2]
  • Giữ thiết bị và khu vực lắp đặt sạch sẽ, khô ráo.[2]
  • Kiểm tra nguồn cấp ổn định, cáp nguồn và cáp truyền thông được siết chắc.[2]
  • Kiểm tra logger được nối đất tốt và không có nguy cơ rơi.[2]
Ghi lại khi mất dữ liệuKhi một inverter hoặc thiết bị mất dữ liệu, chủ đầu tư nên ghi lại thời điểm, cổng RS485 liên quan, trạng thái đèn và hiện tượng quan sát được. Bộ thông tin này giúp kỹ thuật khoanh vùng nhanh nguyên nhân ở cáp, địa chỉ thiết bị hay cấu hình.[2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Thiết bị nhóm5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

8. Xử lý sự cố và đèn báo S3-Logger-EPM Sự cố

Khi S3-Logger-EPM gặp sự cố, bước đầu tiên là quan sát hai đèn PWR và RUN để xác định thiết bị có nguồn và có chạy hay không, sau đó kiểm tra mạng, cáp RS485 và cấu hình thiết bị. Phần lớn lỗi đến từ nguồn cấp, đường truyền thông hoặc khai báo địa chỉ chưa đúng.[2]
PWR ON
PWR OFF

Đèn nguồn PWR

Đèn PWR sáng cho biết nguồn cấp bình thường. Khi PWR tắt, cần kiểm tra bộ nguồn, đầu V+ và V-, dây cấp nguồn và nguồn AC, DC đầu vào để khôi phục cấp điện cho logger.[2]

RUN ON
RUN Blink
RUN OFF

Đèn vận hành RUN

Đèn RUN sáng hoặc nhấp nháy cho biết hệ thống đang chạy bình thường. Khi RUN tắt hoặc khác mô tả, kỹ thuật nên khởi động lại thiết bị và đối chiếu từng mục trong tài liệu hướng dẫn.[2]

Offline

Thiết bị offline

Khi logger báo offline, cần quan sát đèn báo, kiểm tra nguồn và kết nối mạng, sau đó đối chiếu hướng dẫn theo từng mục để khoanh vùng nguyên nhân trước khi can thiệp sâu hơn.[2]

No data

Inverter không lên dữ liệu

Kiểm tra phần mềm và trạng thái inverter, đo cáp RS485 xem có đứt hoặc chạm đất, xác nhận lớp chống nhiễu được nối đất, rồi thử thay thiết bị để loại trừ lỗi phần cứng thu thập.[2]

Khi cần hãng hỗ trợNếu lỗi lặp lại sau khi đã kiểm tra theo hướng dẫn, chủ đầu tư nên liên hệ đơn vị phân phối để được hỗ trợ chuyên sâu. Với trạm khí tượng và đồng hồ điện, nên chọn thiết bị dùng giao thức Modbus chuẩn để bảo đảm tương thích.[2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Thiết bị nhóm5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

9. Chính sách bảo hành S3-Logger-EPM Bảo hành

S3-Logger-EPM là phụ kiện chính hãng và được bảo hành theo chính sách bảo hành sản phẩm của Solis cùng cam kết của Việt Nam Solar. Vì là thiết bị đi kèm hệ, thời hạn bảo hành của phụ kiện có thể khác với inverter, do đó chủ đầu tư nên liên hệ Việt Nam Solar để biết thời hạn cụ thể.[3][4]

Chính hãng

Bảo hành theo chính sách Solis

S3-Logger-EPM được bảo hành theo chính sách bảo hành sản phẩm chính hãng của Solis, áp dụng khi thiết bị được phân phối và lắp đặt đúng phạm vi chính sách của hãng.[3]

Phụ kiện

Thời hạn có thể khác inverter

Là phụ kiện đi kèm hệ, thời hạn bảo hành của logger có thể không trùng với inverter. Chủ đầu tư nên liên hệ Việt Nam Solar để xác nhận thời hạn và điều kiện bảo hành cụ thể cho từng lô hàng.[4]

Hồ sơ

Giữ đủ thông tin sản phẩm

Khi cần bảo hành, chủ đầu tư nên lưu model, số serial, hóa đơn và thông tin lắp đặt, đồng thời giữ nhãn sản phẩm còn nguyên vẹn và đọc rõ để quá trình xác minh diễn ra thuận lợi.[3]

Liên hệ để biết điều kiệnĐể được xác nhận thời hạn, phạm vi và thủ tục bảo hành cho S3-Logger-EPM, chủ đầu tư liên hệ Việt Nam Solar theo hotline 088.60.60.660. Đơn vị hỗ trợ kiểm tra điều kiện bảo hành và hướng dẫn hồ sơ khi cần đổi trả hoặc sửa chữa.[4]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Thiết bị nhóm5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

10. Việt Nam Solar, nhà phân phối ủy quyền S3-Logger-EPM VNS

Việt Nam Solar tư vấn cấu hình S3-Logger-EPM dựa trên số lượng inverter cần giám sát, số cổng RS485 sử dụng, nhu cầu kết nối đồng hồ và trạm khí tượng, yêu cầu EPM chống phát ngược cùng phương án truyền dữ liệu qua LAN hay SolisCloud.

Việt Nam Solar phân phối thiết bị chính hãng đồng thời triển khai tư vấn cấu hình, hỗ trợ kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng chủ đầu tư trong suốt vòng đời vận hành hệ thống.[4]

Trụ sở chính

Công Ty TNHH Việt Nam Solar

Hotline: 088.60.60.660Email: lienhe@vietnamsolar.vnGọi 088.60.60.660

Hồ Chí Minh

Trụ sở chính Hồ Chí Minh

188 ĐHT41, Phường Đông Hưng Thuận, Tp. HCM

Xem Chỉ Đường

Kho HCM

Kho Hồ Chí Minh

2939 QL1A, Phường Tân Thới Nhất, Tp. HCM

Xem Chỉ Đường

Cần Thơ

Chi nhánh Cần Thơ

41D Mậu Thân, Phường Cái Khế, Tp. Cần Thơ

Xem Chỉ Đường

Kho Cần Thơ

Kho Cần Thơ

Khu vực Trạng Thọ A, Phường Trung Nhứt, Tp. Cần Thơ

Xem Chỉ Đường

Nha Trang

Chi nhánh và kho Nha Trang

Thôn Đông Dinh, Xã Diên Khánh, Tp. Khánh Hòa

Xem Chỉ Đường

📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Thiết bị nhóm5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

11. Đánh giá thực tế S3-Logger-EPM Đánh giá

S3-Logger-EPM phù hợp các hệ điện mặt trời có nhiều inverter hoặc cần giám sát tập trung và chống phát ngược. Khi chọn cấu hình, chủ đầu tư nên cân nhắc số inverter, số cổng RS485, nhu cầu đồng hồ và trạm khí tượng, phương án truyền dữ liệu cùng yêu cầu EPM tại điểm đấu lưới.[1][2]

Ứng dụng

Phù hợp dự án nhiều inverter

Với 4 cổng RS485 và quản lý tối đa 60 thiết bị, logger phù hợp hệ thương mại, công nghiệp hoặc cụm nhiều inverter cần một điểm giám sát chung thay vì theo dõi rời từng máy.[1]

Kết nối

Linh hoạt giữa RS485 và LAN

RS485 cho kết nối nội bộ ổn định tới inverter và đồng hồ, trong khi cổng LAN dùng để đẩy dữ liệu lên SolisCloud hoặc chuyển tiếp cho hệ SCADA. Chuẩn Modbus giúp mở rộng thêm thiết bị đo.[1]

EPM

Hữu ích nơi giới hạn phát ngược

Ở khu vực điện lực giới hạn lượng điện đẩy lên lưới, chức năng EPM giúp hệ tuân thủ. Cấu hình cần một đồng hồ hai chiều ở cổng COM4 và thiết lập đúng ngưỡng công suất phát ngược.[2]

Vận hành

Tiêu thụ thấp, lắp gọn

Logger tiêu thụ chỉ 5W, làm mát tự nhiên và lắp ray DIN gọn trong tủ với cấp bảo vệ IP20. Hai đèn LED PWR và RUN cho phép kiểm tra trạng thái nhanh bằng mắt thường.[1]

Lưu ý khi triển khaiHiệu quả giám sát phụ thuộc vào việc đi dây RS485 đúng chuẩn, khai báo địa chỉ thiết bị chính xác và chọn đồng hồ, trạm khí tượng dùng Modbus chuẩn. Cấu hình tốt từ đầu giúp dữ liệu ổn định và giảm công xử lý sự cố về sau.[2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Thiết bị nhóm5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

12. Hiểu lầm phổ biến về S3-Logger-EPM Hiểu lầm

S3-Logger-EPM là thiết bị giám sát và thu thập dữ liệu, không phải nguồn phát hay lưu trữ điện. Năm hiểu lầm phổ biến dưới đây giúp chủ đầu tư hình dung đúng vai trò của logger và tránh các lựa chọn cấu hình thiếu chính xác khi triển khai.[1]
Hiểu saiLogger có thể phát hoặc lưu trữ điện cho hệ.
Cách hiểu đúngS3-Logger-EPM chỉ thu thập, giám sát và điều phối dữ liệu. Thiết bị không phát điện và không lưu trữ điện, không thay thế vai trò của inverter hay pin.[2]
Hiểu saiLogger nào cũng đọc được mọi inverter.
Cách hiểu đúngThiết bị cần hỗ trợ Modbus chuẩn để giao tiếp. S3-Logger-EPM đọc inverter Solis và các thiết bị Modbus tiêu chuẩn qua RS485, nên cần kiểm tra giao thức trước khi ghép.[1]
Hiểu saiCó logger là tự động chống phát ngược.
Cách hiểu đúngChức năng EPM, Zero Injection cần lắp thêm đồng hồ hai chiều ở cổng COM4 và cấu hình đúng ngưỡng thì mới hoạt động, chứ không tự bật chỉ nhờ riêng logger.[2]
Hiểu saiLắp logger ngoài trời cũng được.
Cách hiểu đúngCấp bảo vệ IP20 chỉ phù hợp lắp trong nhà hoặc trong tủ điện. Cần tránh nước, bụi nhiều và độ ẩm cao để thiết bị hoạt động ổn định và bền.[1]
Hiểu saiMột cổng RS485 nối bao nhiêu inverter cũng được.
Cách hiểu đúngMỗi cổng RS485 đấu chuỗi tối đa 15 inverter. Khi vượt số này, cần chia tải sang các cổng còn lại trong tổng số 4 cổng của logger.[1]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Thiết bị nhóm5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

13. Câu hỏi thường gặp về S3-Logger-EPM FAQ

Mười câu hỏi dưới đây tổng hợp các điểm quan trọng nhất của S3-Logger-EPM, từ số cổng, số inverter giám sát, giao thức, chức năng EPM cho đến cấp nguồn, vị trí lắp đặt và bảo hành, giúp chủ đầu tư đối chiếu nhanh trước khi quyết định cấu hình.[1][2]
S3-Logger-EPM là thiết bị gì?
S3-Logger-EPM là bộ thu thập dữ liệu (datalogger) của Solis, dùng để thu thập và truyền dữ liệu vận hành của hệ điện mặt trời lên nền tảng quản lý. Thiết bị chỉ giám sát, không phát điện và không lưu trữ điện.[1][2]
Giám sát được tối đa bao nhiêu inverter?
Mỗi cổng RS485 đấu chuỗi tối đa 15 inverter. Với 4 cổng RS485, S3-Logger-EPM quản lý tối đa 60 thiết bị trên một bộ thu thập.[1]
Hỗ trợ những giao thức nào?
Trên RS485, logger hỗ trợ Modbus-RTU, IEC60870-5-103 và DLT645. Trên Ethernet, thiết bị hỗ trợ Modbus-TCP và IEC60870-5-104, đồng thời đẩy dữ liệu lên SolisCloud.[1]
Chức năng EPM, Zero Injection cần gì?
Chức năng chống phát ngược cần một đồng hồ đo hai chiều đấu ở cổng COM4 và được cấu hình đúng. Logger giám sát công suất tại điểm đấu lưới để giới hạn điện dư đẩy ngược.[2]
S3-Logger-EPM cấp nguồn thế nào?
Thiết bị nhận nguồn AC 100-240V hoặc DC 9-36V, công suất tiêu thụ 5W. Bộ nguồn đi kèm có đầu vào AC 85-264V hoặc DC 120-370V và đầu ra 24V.[1][2]
Lắp ngoài trời được không?
Logger có cấp bảo vệ IP20 nên chỉ lắp trong nhà hoặc trong tủ điện. Cần tránh nước, bụi nhiều và độ ẩm cao để bảo đảm thiết bị vận hành ổn định.[1]
Có bắt buộc kết nối internet không?
Kết nối RS485 chạy nội bộ không cần internet. Internet qua cổng LAN chỉ cần khi đẩy dữ liệu lên SolisCloud hoặc chuyển tiếp qua Modbus-TCP, IEC60870-5-104.[1]
Kết nối được thiết bị nào ngoài inverter?
Ngoài inverter, logger kết nối đồng hồ điện và trạm khí tượng theo Modbus chuẩn. Trạm khí tượng đấu ở COM3 và đồng hồ điện đấu ở COM4.[1][2]
Truy cập trang cấu hình thế nào?
Chỉnh IP máy tính cùng dải mạng với logger rồi truy cập 192.168.1.254:1323 trên trình duyệt. Tài khoản mặc định là admin, mật khẩu 123456, nên đổi mật khẩu sau khi cấu hình.[2]
S3-Logger-EPM được bảo hành bao lâu?
Logger là phụ kiện chính hãng, bảo hành theo chính sách của Solis và Việt Nam Solar. Vì là phụ kiện, thời hạn có thể khác inverter, nên liên hệ Việt Nam Solar để biết cụ thể.[3][4]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Thiết bị nhóm5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

14. Giá S3-Logger-EPM và nhận báo giá Báo giá

Giá S3-Logger-EPM thay đổi theo thời điểm, số lượng, hình thức mua thiết bị rời hay triển khai trọn gói giám sát, nhu cầu kết nối đồng hồ và trạm khí tượng cùng yêu cầu EPM. Việt Nam Solar tư vấn cấu hình trước khi báo giá để phương án bám sát nhu cầu thực tế.

Với S3-Logger-EPM, chủ đầu tư nên phân lập hai kịch bản trước khi yêu cầu báo giá. Kịch bản thứ nhất là mua thiết bị rời để bổ sung hoặc thay thế trong hệ đã vận hành. Kịch bản thứ hai là triển khai trọn gói lớp giám sát tập trung cho cụm nhiều inverter, kèm đồng hồ đo, vật tư đi dây RS485 và LAN, cấu hình SolisCloud và EPM. Hai kịch bản tạo ra cấu trúc chi phí khác nhau nên khảo sát hiện trạng là bước cần thiết trước khi chốt báo giá.

THIẾT BỊ RỜI

Giá bộ thu thập S3-Logger-EPM

Dành cho chủ đầu tư cần mua riêng bộ thu thập để bổ sung giám sát hoặc thay thế trong hệ đang vận hành. Báo giá cần xác nhận đúng cấu hình S3-Logger-EPM, số cổng RS485 sử dụng, nhu cầu EPM, tình trạng hàng và phí giao hàng.

Gọi hotline 088.60.60.660

TRỌN GÓI

Tích hợp giám sát và EPM

Dành cho chủ đầu tư muốn triển khai lớp giám sát tập trung cho cụm nhiều inverter. Báo giá phụ thuộc số inverter, số đồng hồ và trạm khí tượng, chiều dài dây RS485 và LAN, phương án truyền dữ liệu và yêu cầu EPM tại điểm đấu lưới.

Gửi yêu cầu báo giá

Gửi đủ thông tin để báo giá nhanh hơnChủ đầu tư nên gửi số lượng inverter cần giám sát, danh sách thiết bị đo kèm theo, nhu cầu EPM chống phát ngược, phương án truyền dữ liệu mong muốn và địa chỉ công trình. Bộ dữ liệu đầu vào này rút ngắn vòng chốt phương án và báo giá.

HOTLINE

088.60.60.660

Gọi ngay

EMAIL

lienhe@vietnamsolar.vn

Gửi email

WEBSITE

vietnamsolar.vn

Liên hệ Việt Nam Solar

📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Thiết bị nhóm5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá
VNS

Bài viết này được biên soạn và kiểm duyệt bởi đội ngũ 50 kỹ sư Công ty TNHH Việt Nam Solar, đơn vị đã triển khai hàng chục nghìn dự án điện mặt trời khắp Việt Nam kể từ năm 2016, phân phối chính hãng hơn 20 thương hiệu biến tần, tấm pin và pin lưu trữ hàng đầu thế giới. Toàn bộ kỹ sư đều có chứng chỉ hành nghề về điện và xây dựng do cơ quan Nhà nước cấp.

Việt Nam Solar hoạt động với đầy đủ tư cách pháp nhân: Giấy phép hoạt động điện lực số 175/GP-SCT do Sở Công Thương cấp, Giấy phép năng lực xây dựng HCM-00076550, nhãn hiệu độc quyền VN-4-0604703. Hệ thống quản lý đạt ISO 9001:2015 Quản lý chất lượng, ISO 14001:2018 Quản lý môi trường và ISO 45001:2018 An toàn lao động, xác minh trên IAF CertSearch.

MST: 0315209693Hotline: 088.60.60.660Website: vietnamsolar.vnLinkedIn



Đánh giá S3-Logger-EPM - Bộ Thu Thập Dữ Liệu Solis

5.0/5

★★★★★

1 đánh giá

5
1 đánh giá
4
0 đánh giá
3
0 đánh giá
2
0 đánh giá
1
0 đánh giá
Viết đánh giá
Lọc đánh giá
Việt Nam Solar Việt Nam Solar Đã mua hàng
★★★★★

Nhà Phân Phối

Trả lời | 30/04/2026

Thảo luận
