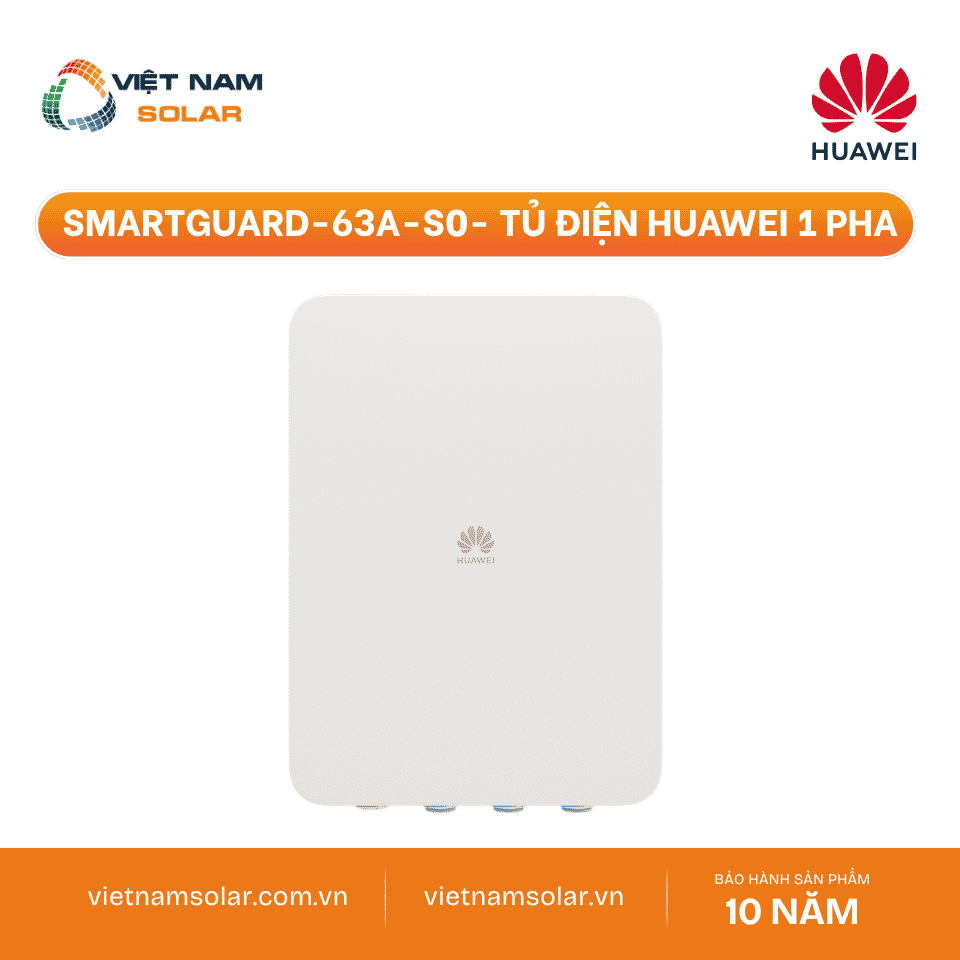

Huawei SmartGuard · 1 pha Dự phòng toàn nhàSmartGuard-63A-S0 – Tủ Điện Huawei 1 Pha – Bảo hành 10 năm
SmartGuard-63A-S0 là tủ điện Huawei 1 pha dành cho giải pháp dự phòng toàn nhà, hỗ trợ chuyển đổi nối lưới/ngoài lưới, quản lý tải dự phòng và tải không dự phòng, tích hợp SmartAssistant, điều khiển tải thông minh và bypass thủ công khi xảy ra sự cố. Thiết bị có dòng lưới tối đa 63A, dòng đến tải dự phòng 63A, thời gian chuyển mạch ≤20ms trong Chế độ liền mạch và được phân phối chính hãng tại Việt Nam Solar.[1][2]
📑 Danh mục bài viết
1. Tính năng nổi bật Tủ điện Backup Huawei 1 Pha SmartGuard-63A-S0
Dự phòng toàn nhà 1 pha.
SmartGuard-63A-S0 thuộc nhóm Dự phòng toàn nhà 1 pha, hỗ trợ dòng tải tổng không vượt quá 63A và có thể đưa toàn bộ hoặc một phần tải vào tủ tùy định mức aptomat chính của ngôi nhà.[1][2]
Chuyển mạch cực nhanh.
Trong Chế độ liền mạch, thời gian chuyển sang chế độ dự phòng là ≤20ms. Đây là điểm quan trọng với máy tính, thiết bị mạng, hệ camera, tủ lạnh, modem hoặc các tải cần duy trì điện liên tục hơn khi mất lưới.[1]
Không cần thêm tủ chuyển nguồn rời.
Thiết bị tích hợp chuyển nguồn, phân loại tải và truyền thông trong một tủ nhỏ gọn. Khi thiết kế đúng ngay từ đầu, hệ thống điện gia đình gọn hơn, dễ kiểm tra hơn và giảm số lượng thiết bị chuyển mạch rời.[1]
Điều khiển tải thông minh.
SmartAssistant tích hợp trong SmartGuard có thể kết nối hệ PV, ESS, bộ sạc thông minh và tải thông minh. Người dùng có thể đặt lịch sạc xe, làm nóng nước, ưu tiên dùng điện mặt trời và tối ưu điện năng cho từng thiết bị.[2]
2. Thông số kỹ thuật chi tiết Tủ điện SmartGuard SmartGuard-63A-S0
⚙ General Data / Dữ liệu chungĐang mở
⚙ Performance / Hiệu năngĐang mở
⚙ Interface / Giao tiếpĐang mở
⚙ Measurement Range / Dải đoĐang mở
⚙ Device Management / Quản lý thiết bịĐang mở
⚙ Environment / Môi trườngĐang mở
⚙ Compatible Device / Thiết bị tương thíchĐang mở
3. An toàn và nguyên tắc vận hành Tủ điện SmartGuard-63A-S0
Phải cắt điện trước khi đấu nối.
Khi lắp hoặc tháo cáp, toàn bộ nguồn phải ở trạng thái tắt. Đấu dây khi còn điện có thể tạo hồ quang, tia lửa, nguy cơ cháy nổ, điện giật và hư thiết bị.[2]
Bắt buộc nối đất đúng chuẩn.
Dây PE cần được kết nối chắc chắn và kiểm tra định kỳ. Điểm PE ở cổng AC chỉ là điểm liên kết đẳng thế, không thay thế cho điểm PE trên vỏ thiết bị.[2]
Cần RCD trước tải dự phòng.
Tải dự phòng phải có RCD phía trước. Khi hệ hoạt động ngoài lưới, aptomat tổng không còn bảo vệ trực tiếp cho tải, nên rò điện ở phụ tải có thể gây nguy hiểm nếu thiếu RCD.[2][3]
Không nối chung dây trung tính bên ngoài tủ.
Dây N của tải dự phòng, lưới điện, tải không dự phòng và biến tần không được nối chung bên ngoài SmartGuard. Nối sai trung tính có thể làm hệ báo lỗi, vận hành sai hoặc gây rủi ro điện.[2][3]
Chờ xả điện trước khi bảo trì.
Sau khi tắt nguồn, SmartGuard vẫn còn điện áp dư và nhiệt. Trước khi mở khoang bảo trì hoặc thay thiết bị, cần chờ ít nhất 5 phút và dùng găng cách điện.[2]
Không lắp ở môi trường khắc nghiệt.
Không lắp thiết bị gần nguồn nhiệt, vật liệu dễ cháy, khu vực dễ đọng nước, bụi, khí ăn mòn, muối biển, rung mạnh hoặc vùng có thể ngập nước. Nên lắp nơi thông gió và có mái che.[2]
4. Cấu tạo, cổng kết nối và chế độ làm việc SmartGuard-63A-S0
Ba chế độ vận hành.
Thiết bị có thể làm việc ở chế độ nối lưới, ngoài lưới và máy phát ngoài lưới. Thứ tự ưu tiên cấp nguồn là nối lưới, sau đó ngoài lưới và cuối cùng là máy phát ngoài lưới khi điều kiện khởi động máy phát được đáp ứng.[2]
Tự động hoặc cưỡng bức chuyển chế độ.
SmartGuard tự chuyển chế độ dựa trên trạng thái lưới và điều kiện vận hành. Người vận hành cũng có thể dùng chuyển mạch cưỡng bức trên ứng dụng trong tình huống kỹ thuật cần kiểm thử hoặc chuyển chế độ có kiểm soát.[2]
Chỉ hỗ trợ một biến tần.
SmartGuard-63A-S0 chỉ kết nối một biến tần. Tùy model biến tần, kỹ thuật viên chọn cổng INV1 63A hoặc INV2 32A, đồng thời cài đúng chế độ đầu ra L/N hoặc L1/L2 khi dùng kết nối hai dây nóng.[2][3]
Hỗ trợ L/N và L1/L2.
SmartGuard-63A-S0 hỗ trợ L/N một dây nóng và L1/L2 hai dây nóng. Nếu chọn L1/L2, biến tần phải được đặt chế độ đầu ra là L1/L2 trong quá trình nghiệm thu, nếu không hệ sẽ phát cảnh báo.[2]
SmartAssistant nằm trong tủ.
SmartAssistant giúp kết nối hệ PV, ESS, sạc thông minh, bơm nhiệt SG-ready, công tắc thông minh và tải thông minh. Nhờ vậy, SmartGuard không chỉ là tủ chuyển nguồn mà còn là trung tâm điều phối năng lượng gia đình.[2]
5. Tài liệu kỹ thuật chính hãng SmartGuard SmartGuard-63A-S0
Việt Nam Solar tổng hợp đầy đủ 8 tài liệu dành cho SmartGuard-63A-S0, bao gồm datasheet, quick guide, user manual, tài liệu bảo hành và các liên kết tra cứu cần thiết.
⚙ Thông số kỹ thuật3 PDF
⚙ Chứng nhận và bảo hành5 WEB
6. Hướng dẫn lắp đặt và đấu nối Tủ điện SmartGuard-63A-S0
Khoảng hở lắp đặt phải đủ.
Cần chừa tối thiểu 350mm phía trên, bên phải và phía dưới, tối thiểu 370mm bên trái và tối thiểu 550mm phía trước để mở cửa, thao tác và tản nhiệt tốt hơn.[2][3]
Góc lắp đặt không vượt quá giới hạn.
Thiết bị cần lắp thẳng đứng hoặc nghiêng ra sau tối đa 15 độ. Không lắp nghiêng về trước, nghiêng ngang, nằm ngang hoặc lộn ngược vì có thể ảnh hưởng tản nhiệt và độ kín.[2][3]
Dây PE cần đấu chắc chắn.
Dây PE dùng cáp đồng ngoài trời một lõi và đầu cos OT M6, tiết diện tối đa 16mm². Sau khi đấu nối, nên bôi mỡ silicon hoặc sơn quanh điểm tiếp địa để tăng độ bền và chống ăn mòn.[2]
Cáp AC phải đúng tiết diện.
Cáp biến tần với L1/LB0 dùng tiết diện 6mm², dòng LC0 dùng 10mm²; cáp lưới/ATS, tải dự phòng và tải không dự phòng dùng cáp đồng ngoài trời tiết diện tối đa 16mm², đường kính ngoài 10-21mm.[2]
7. Ứng dụng trong hệ điện mặt trời Huawei SmartGuard-63A-S0
Dự phòng toàn bộ hoặc một phần tải.
Nếu aptomat tổng ≤63A, có thể đưa toàn bộ hoặc một phần tải vào SmartGuard. Nếu aptomat tổng lớn hơn 63A, chỉ nên đưa một phần tải vào SmartGuard để đúng giới hạn dòng.[2]
Chia tải theo mức ưu tiên.
Tải dự phòng nên là tải thật sự cần duy trì như modem, camera, đèn, tủ lạnh, máy tính, bơm nhỏ hoặc thiết bị an ninh. Tải công suất lớn hoặc ít quan trọng nên đưa sang tải không dự phòng.[2]
Nguồn ngoài lưới có thứ tự ưu tiên.
Khi hệ độc lập, thứ tự cấp điện là điện mặt trời, sau đó pin lưu trữ ESS, rồi đến máy phát nếu cấu hình máy phát được triển khai. Nhờ vậy, hệ có thể tận dụng PV trước khi dùng nguồn dự phòng khác.[2]
Không khởi động nhiều tải nặng cùng lúc.
Máy lạnh, máy bơm, máy cưa, bếp từ, máy sấy tóc, lò điện, máy giặt, nồi cơm hoặc thiết bị có dòng khởi động cao có thể làm biến tần quá tải khi ngoài lưới nếu khởi động đồng thời.[2]
Kết hợp bộ sạc thông minh và bơm nhiệt.
SmartGuard-63A-S0 có thể quản lý tối đa 2 bộ sạc thông minh, tối đa 13 bơm nhiệt và tối đa 20 thiết bị Shelly. Trong đó SCharger-7KS-S0 và bơm nhiệt SG-ready nằm trong nhóm thiết bị tương thích.[1]
Phù hợp nhà muốn vận hành thông minh.
Người dùng có thể đặt lịch sạc xe, làm nóng nước theo khung giờ mong muốn và đặt ưu tiên dùng PV cho từng thiết bị. Đây là lợi thế lớn so với tủ chuyển nguồn cơ bản chỉ có chức năng đóng cắt.
8. Bảo trì, cảnh báo và thao tác bypass SmartGuard-63A-S0
Kiểm tra độ sạch 6-12 tháng/lần.
Nên kiểm tra SmartGuard định kỳ để bảo đảm không có bụi và vật cản che chắn. Môi trường lắp đặt càng nhiều bụi, chu kỳ kiểm tra càng nên rút ngắn.[2]
Kiểm tra trạng thái 6 tháng/lần.
Cần quan sát vỏ tủ có hư hại, biến dạng, âm thanh bất thường hay không, đồng thời kiểm tra các thông số cài đặt khi thiết bị đang vận hành.[2]
Kiểm tra cáp sau nghiệm thu.
Sau 6 tháng vận hành đầu tiên, rồi mỗi 6-12 tháng, cần kiểm tra cáp có chắc, vỏ cáp có hư tại điểm tiếp xúc kim loại, các cổng AC/COM chưa dùng và nắp chống nước có được khóa kín hay không.[2]
Đọc nhanh LED SmartGuard.
Xanh cố định là nối lưới, cam cố định là biến tần ngoài lưới, xanh nhấp nháy chậm là máy phát ngoài lưới, đỏ cố định là cảnh báo phần cứng và đỏ nhấp nháy chậm là cảnh báo môi trường.[2]
Bypass chỉ dùng khi có điều kiện phù hợp.
Trong quá trình triển khai và sử dụng bình thường, không thao tác bypass. Chỉ khi lưới có điện nhưng SmartGuard bất thường và không cấp được tải, cần kiểm tra cảnh báo trước, rồi mới thao tác theo hướng dẫn kỹ thuật.[2][3]
Thay tủ cần nghiệm thu lại.
Khi thay SmartGuard, cần tắt nguồn hệ thống, tháo toàn bộ kết nối điện, tháo tủ khỏi giá đỡ, lắp thiết bị mới, đấu nối lại và thực hiện nghiệm thu đầy đủ trước khi bàn giao vận hành.[2]
9. Chính sách bảo hành 10 năm SmartGuard SmartGuard-63A-S0
Tra cứu số seri trước khi nghiệm thu.
Số seri giúp xác minh thiết bị, đối chiếu lô hàng và hỗ trợ bảo hành. Nên chụp lại tem máy trước khi lắp, sau khi lắp và lưu cùng biên bản bàn giao.[8]
Bảo hành gắn với điều kiện sử dụng.
Hư hỏng do lưu kho sai, vận chuyển sai, lắp đặt sai, đấu nối sai, vận hành ngoài điều kiện thiết kế, tự ý tháo mở hoặc không tuân thủ hướng dẫn có thể ảnh hưởng quyền lợi bảo hành.[2][3]
Không tự mở khoang bảo trì.
Khoang bảo trì chỉ nên mở bởi nhân sự được phép. Trước khi mở cần tắt aptomat tổng, tắt tải dự phòng/không dự phòng, tắt biến tần, ESS và chờ xả điện theo cảnh báo an toàn.[2]
Lưu hồ sơ hệ thống.
Hồ sơ nên có sơ đồ phân loại tải, cấu hình L/N hoặc L1/L2, model biến tần, model ESS, thông số RCD, ảnh đấu nối, lịch bảo trì và thông tin kỹ thuật viên để hỗ trợ xử lý lỗi nhanh hơn.
10. Việt Nam Solar, nhà phân phối SmartGuard SmartGuard-63A-S0 chính hãng
☎ Thông tin liên hệ Việt Nam Solar mua hàng
Việt Nam Solar hiện là đơn vị phân phối và triển khai các giải pháp điện mặt trời Huawei tại Việt Nam, cung cấp đầy đủ thiết bị chính hãng, hỗ trợ tư vấn cấu hình, kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng khách hàng trong suốt quá trình vận hành hệ thống.[6][9]
Showroom Cần Thơ
41D Mậu Thân, Phường Cái Khế, TP. Cần Thơ.
Hotline miền Tây: 0944.244.424
Kho và showroom Nha Trang
Thôn Đông Dinh, Xã Diên Khánh, Tp. Khánh Hòa.
Hotline Khánh Hòa: 081.60.60.660
11. Đánh giá thực tế Tủ điện Backup Huawei SmartGuard-63A-S0
Điểm mạnh là tính đồng bộ.
Thiết bị phát huy tốt khi đi cùng biến tần Huawei, LUNA ESS, FusionSolar, SmartAssistant, bộ sạc thông minh và tải thông minh. Hệ đồng bộ giúp theo dõi, cài đặt, bảo trì và mở rộng dễ hơn so với giải pháp rời rạc.
Không thay thế việc tính tải.
SmartGuard không làm tăng công suất ngoài lưới của biến tần. Nếu tải dự phòng vượt khả năng của biến tần hoặc dòng khởi động quá cao, hệ vẫn có thể quá tải và ngắt. Vì vậy, cần khảo sát tải trước khi chốt cấu hình.[2]
Phù hợp nhà cần điện ổn định.
Những gia đình có camera, modem, máy tính làm việc tại nhà, tủ lạnh, bơm nước nhỏ, thiết bị an ninh hoặc tải cần duy trì liên tục sẽ thấy rõ lợi ích của phân nhóm dự phòng đúng cách.
12. Hiểu lầm thường gặp về SmartGuard SmartGuard-63A-S0
Hiểu sai: SmartGuard làm tăng công suất dự phòng.
Nhiều người nghĩ lắp tủ SmartGuard là mọi thiết bị trong nhà đều chạy được khi mất lưới.
Cách hiểu đúng: Công suất ngoài lưới phụ thuộc biến tần và ESS.
SmartGuard chuyển chế độ và quản lý tải, nhưng công suất cấp khi mất lưới vẫn phụ thuộc công suất ngoài lưới của biến tần, dung lượng pin và tải đang chạy.[2]
Hiểu sai: Tải nào cũng nên đưa vào dự phòng.
Đưa toàn bộ máy lạnh, bơm lớn, bếp từ, bình nước nóng hoặc thiết bị dòng khởi động cao vào dự phòng có thể làm hệ dễ quá tải.
Cách hiểu đúng: Cần phân nhóm tải ưu tiên.
Tải quan trọng nên ở dự phòng. Tải công suất lớn, ít quan trọng hoặc có dòng khởi động cao nên đưa sang không dự phòng hoặc tách khỏi SmartGuard để hệ bền hơn khi ngoài lưới.[2]
Hiểu sai: Chuyển mạch ≤20ms luôn bật sẵn.
Một số khách hàng nghĩ cứ lắp SmartGuard là tự động có chuyển mạch cực nhanh.
Cách hiểu đúng: Chế độ liền mạch cần được bật.
Chức năng chuyển mạch liền mạch cần bật trong Quick cài đặt hoặc cấu hình thủ công. Khi bật, hệ có thể chuyển sang ngoài lưới trong vòng 20ms khi lưới mất hoặc bất thường.[2]
Hiểu sai: Bypass là công tắc dùng thường xuyên.
Vì tủ có bypass, có người xem đây là công tắc vận hành hằng ngày để đổi nguồn.
