Tủ điện năng lượng mặt trời là gì? Cấu tạo, vai trò và chức năng trong đời sống
Giám Đốc Dự Án: 0981.982.979
Tủ điện năng lượng mặt trời là một trong những thành phần quan trọng của hệ thống điện năng lượng mặt trời. Nó có vai trò kết nối nguồn điện được tạo ra từ các tấm pin mặt trời vào lưới điện quốc gia. Ngoài ra, tủ điện còn có chức năng bảo vệ toàn diện cho các thiết bị và giám sát lượng điện năng lượng mặt trời được tạo ra…. Vậy để hiểu rõ hơn về các loại tủ điện năng lượng mặt trời này, hãy cùng vietnamsolar.vn đọc bài viết sau đây nhé!
Tủ điện năng lượng mặt trời là gì ?
Tủ điện năng lượng mặt trời là một hộp chứa các thiết bị quan trọng để hệ thống điện mặt trời hoạt động ổn định. Nó đảm nhận vai trò kết nối và điều khiển, cho phép chuyển đổi và truyền tải năng lượng từ các tấm pin mặt trời vào lưới điện quốc gia.
Thường thì trong hệ thống điện mặt trời, tủ điện năng lượng mặt trời đã được lắp đặt sẵn và các chuyên gia lắp đặt điện mặt trời sẽ kết nối các thiết bị trong tủ điện để đảm bảo hoạt động hiệu quả của hệ thống.
Vai trò của tủ điện trong hệ thống điện mặt trời
Tủ điện năng lượng mặt trời là một phần quan trọng trong hệ thống điện mặt trời, bên cạnh các thành phần chính như tấm pin mặt trời, bộ biến tần và bộ lưu trữ điện. Chức năng của tủ điện năng lượng mặt trời bao gồm:
- Kết nối với lưới điện quốc gia: Tủ điện năng lượng mặt trời giúp kết nối đường điện từ tấm pin mặt trời vào lưới điện quốc gia. Bằng cách sử dụng bộ biến tần (inverter), năng lượng mặt trời được chuyển đổi từ dạng điện một chiều (DC) sang dạng điện xoay chiều (AC) và được đưa vào lưới điện.
- Bảo vệ thiết bị: Tủ điện năng lượng mặt trời có vai trò quan trọng trong việc bảo vệ các thiết bị trong hệ thống. Nó giám sát và kiểm soát điện áp, đảm bảo an toàn cho các thành phần và thiết bị khác nhau trong hệ thống điện mặt trời.
- Theo dõi lượng điện sản xuất và bán ra: Tủ điện năng lượng mặt trời giúp theo dõi và ghi nhận lượng điện mặt trời được tạo ra từ hệ thống. Nó cũng giúp ghi nhận và theo dõi lượng điện được bán ra tới tập đoàn điện lực EVN (Công ty Điện lực Quốc gia).
Một Số Combo Điện Mặt Trời tại Việt Nam Solar
Một Số Combo Điện Mặt Trời tại Việt Nam Solar

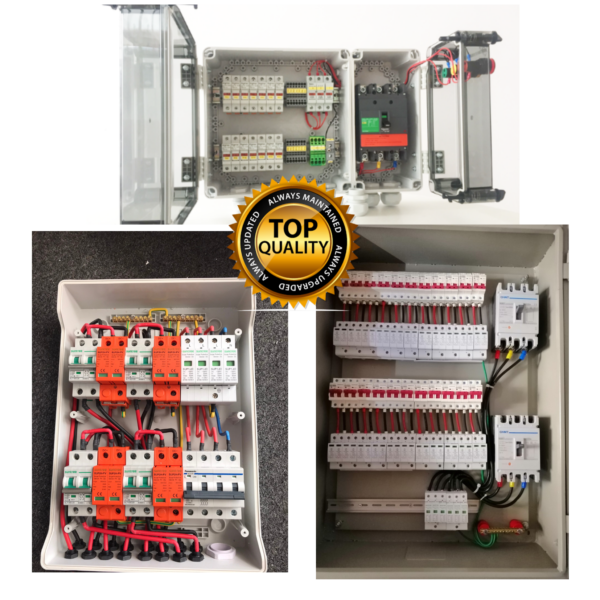

Cấu tạo bộ tủ điện năng lượng mặt trời gồm những gì?
Mỗi bộ tủ điện năng lượng mặt trời có cấu trúc khác nhau tùy thuộc vào hệ thống điện mặt trời cụ thể. Tuy nhiên, các phụ kiện và thiết bị bên trong tủ điện thường bao gồm:
- Vỏ tủ điện: Loại vỏ tủ được lựa chọn dựa trên số lượng thiết bị cần lắp đặt trong tủ và kích thước phù hợp với hệ thống điện mặt trời.
- Aptomat đóng cắt tự động: Bao gồm Aptomat DC và Aptomat AC. Số lượng Aptomat DC tương đương với số thiết bị chống sét và số String của bộ biến tần (inverter). Số lượng Aptomat AC tích hợp trong tủ điện thường là 1.
- Thiết bị chống sét: Gồm chống sét AC và chống sét DC. Số lượng thiết bị chống sét DC tương đương với số Aptomat DC và số String của bộ biến tần. Số lượng thiết bị chống sét AC trong tủ điện thường là 1.
- Cầu chì DC: Trong một số trường hợp, cầu chì DC cũng có thể được tích hợp trong tủ điện năng lượng mặt trời.
- Các phụ kiện hỗ trợ khác: Bao gồm dây cáp DC, PG, đầu nối MC4 và các phụ kiện khác để kết nối các thiết bị trong tủ điện.
Cách đấu nối tủ điện năng lượng mặt trời chính xác
Để lắp đặt một tủ điện năng lượng mặt trời đạt tiêu chuẩn, bạn có thể tuân theo các bước sau:
- Khảo sát và tư vấn: Đầu tiên, thực hiện khảo sát vị trí lắp đặt và tư vấn cho khách hàng về tùy chọn tủ điện phù hợp nhất cho hệ thống điện mặt trời của họ.
- Lắp hộp tủ: Tiếp theo, lắp đặt hộp tủ điện ở vị trí đã thống nhất trước đó. Đảm bảo rằng hộp tủ được lắp cố định và chắc chắn.
- Đấu nối dây AC: Đưa các dây AC từ hệ thống vào bên trong tủ điện và sắp xếp chúng một cách hợp lý và thẩm mỹ. Điều này đảm bảo việc kết nối các dây diễn ra một cách chính xác và gọn gàng.
- Đo cách điện: Trước khi tiến hành đấu nối các thiết bị, thực hiện đo cách điện cho tủ và dây dẫn. Điều này giúp đảm bảo an toàn và tránh rủi ro điện.
- Đấu nối thiết bị: Thực hiện đấu nối các thiết bị trong tủ điện theo hướng dẫn và sơ đồ kỹ thuật. Đảm bảo rằng mọi kết nối được thực hiện chính xác để đảm bảo hoạt động ổn định của hệ thống.
- Kiểm tra trước khi hòa lưới: Trước khi hòa vào lưới điện quốc gia, tiến hành kiểm tra và đo đạc lại các thành phần và kết nối trong tủ điện. Điều này đảm bảo rằng hệ thống sẵn sàng và đáp ứng các tiêu chuẩn an toàn và hiệu suất.
- Kiểm tra và theo dõi: Sau khi hòa vào lưới điện quốc gia, kiểm tra và theo dõi tủ điện để đảm bảo hoạt động ổn định và hiệu quả. Theo dõi các thông số điện và xử lý sự cố nếu có.
- Bàn giao tủ điện: Sau khi kiểm tra ổn định và hoạt động tốt, tiến hành bàn giao tủ điện lại cho khách hàng, đảm bảo họ hiểu và biết cách sử dụng và bảo trì tủ điện một cách đúng đắn.
Lời kết
Với tủ điện năng lượng mặt trời, chúng ta cùng nhau điều hành và tận hưởng lợi ích của năng lượng mặt trời, đóng góp vào việc giảm thiểu sự phụ thuộc vào nguồn năng lượng truyền thống và bảo vệ môi trường.
