S5-GR3P20K – Inverter Hòa Lưới Solis 20KW 3 Pha

📋

Tài liệu kỹ thuật S5-GR3P20K
Xem 8 tài liệu chính hãng, Model S5-GR3P20K. Bấm vào từng nhóm để xem chi tiết:
⚙Thông số kỹ thuật▼ 3 tài liệu
PDF Datasheet, Thông số kỹ thuật S5-GR3P20K Tải xuống
PDF Manual / Quick, Hướng dẫn cài đặt nhanh S5-GR3P20K Tải xuống
PDF Certifications, Chứng nhận sản phẩm S5-GR3P20K Tải xuống
✓Chứng nhận và bảo hành› 5 tài liệu
WEB Troubleshooting Guide, Tài liệu xử lý lỗi S5-GR3P20K Truy cập
WEB Warranty, Chính sách bảo hành S5-GR3P20K Truy cập
WEB Chứng nhận nhà phân phối Solis Truy cập
WEB Tra cứu số Seri chính hãng Solis Truy cập
WEB Về thương hiệu Solis Truy cập

88 ₫

Đã bán 2.005
⚡
Thông số kỹ thuật S5-GR3P20K
Solis S5-GR3P20K
20kW
(Ba pha)
Loại
Hòa lưới
(Không có cổng lắp pin lưu trữ)
(Chống bụi, chống nước)
5năm
(Tiêu chuẩn)
Thông tin sản phẩm / Product Information
Model code / Mã sản phẩm S5-GR3P20K
Thương hiệu Solis
Three Phase Grid-Tied Inverter / Inverter hòa lưới ba pha Three Phase Grid-Tied Inverter
Đầu vào DC / Input DC
Recommended max. PV power / Công suất tấm pin mặt trời khuyến nghị tối đa 30 kW
Max. input voltage / Điện áp đầu vào tối đa 1100 V
Rated voltage / Điện áp định mức 600 V
Start-up voltage / Điện áp khởi động 180 V
MPPT voltage range / Dải MPPT 160 – 1000 V
Max. input current / Dòng đầu vào tối đa 32 A / 32 A
Max. short circuit current / Dòng ngắn mạch tối đa 40 A / 40 A
MPPT number / Max. input strings number / Số bộ theo dõi MPPT / Số chuỗi đầu vào tối đa 2 / 4
Đầu ra AC / Output AC
Rated output power / Công suất AC định mức 20 kW
Max. apparent output power / Công suất biểu kiến đầu ra tối đa 22 kVA
Max. output power / Công suất đầu ra tối đa 22 kW
Rated grid voltage / Điện áp lưới định mức 3/N/PE, 220 V / 380 V, 230 V / 400 V
Rated grid frequency / Tần số lưới định mức 50 Hz / 60 Hz
Rated grid output current / Dòng AC định mức 30.4 A / 28.9 A
Max. output current / Dòng đầu ra tối đa 31.8 A
Power factor / Hệ số công suất > 0.99 (0.8 leading – 0.8 lagging)
THDi / Tổng méo hài dòng điện < 2%
Hiệu suất / Efficiency
Max. efficiency / Hiệu suất tối đa 98.7%
EU efficiency / Hiệu suất EU 98.1%
Bảo vệ / Protection
DC reverse-polarity protection / Bảo vệ ngược cực DC Yes
Short circuit protection / Bảo vệ ngắn mạch Yes
Output over current protection / Bảo vệ quá dòng đầu ra Yes
Surge protection / Bảo vệ chống sét lan truyền Yes
Grid monitoring / Giám sát lưới Yes
Anti-islanding protection / Bảo vệ chống đảo lưới Yes
Temperature protection / Bảo vệ nhiệt độ Yes
Multi peak scan / Quét đa đỉnh Yes
Integrated AFCI 2.0 / AFCI 2.0 tích hợp Optional
Integrated DC switch / Công tắc DC tích hợp Yes
Dữ liệu chung / General Data
Dimensions (W × H × D) / Kích thước 310 × 563 × 219 mm
Weight / Trọng lượng 20.8 kg
Topology / Cấu trúc Transformerless
Self-consumption (night) / Tự tiêu thụ ban đêm < 1 W
Operating ambient temperature range / Dải nhiệt độ môi trường hoạt động -25 ~ +60°C
Relative humidity / Độ ẩm tương đối 0 – 100%
Ingress protection / Cấp bảo vệ IP66
Noise emission (typical) / Độ ồn phát ra điển hình < 60 dB(A)
Cooling concept / Cách làm mát Intelligent fan-cooling
Max. operation altitude / Độ cao hoạt động tối đa 4000 m
Grid connection standard / Tiêu chuẩn kết nối lưới G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1, VDE 0126/UTE C 15/VFR:2019, RD 1699/RD 244/UNE 206006/UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530
Safety / EMC standard / Tiêu chuẩn an toàn / EMC IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4
Tính năng / Features
DC connection / Kết nối DC MC4 connector
AC connection / Kết nối AC Quick connection plug
Display / Hiển thị LCD
Communication / Giao tiếp RS485, Optional: Wi-Fi, GPRS
Trung tâm chính sách
Thông tin & chính sách

Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.

Về chúng tôi
01 Giới thiệu công ty Lịch sử hình thành và phát triển. 02 Tầm nhìn & Sứ mệnh Định hướng phát triển bền vững. 03 Chứng chỉ hành nghề Giấy phép, chứng nhận và năng lực. 04 Báo chí viết về VNS Thông tin truyền thông và báo chí. 05 Công trình điện mặt trời Dự án tiêu biểu đã triển khai. 06 Danh sách cửa hàng Hệ thống điểm bán trên toàn quốc. 07 Đăng ký đối tác Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
01 Hướng dẫn mua hàng Quy trình đặt hàng từ A-Z. 02 Chính sách thanh toán Phương thức và điều khoản. 03 Chính sách giao hàng Thời gian và phí vận chuyển. 04 Chính sách đổi trả Điều kiện và quy trình đổi trả. 05 Chính sách bảo hành Thời hạn và điều kiện bảo hành.
Bảo mật & Quy chế
01 Chính sách bảo mật Cam kết bảo mật thông tin. 02 Bảo mật dữ liệu cá nhân Theo NĐ 13/2023/NĐ-CP. 03 Chính sách nội dung Quy định về nội dung website. 04 Quy chế hoạt động website Theo NĐ 52/2013/NĐ-CP.
SKU: S5-GR3P20K Danh mục: , , Thẻ: , ,
× Đóng
1 / 7
Featured image
Product image
Product image
Product image
Product image
Product image
Product image

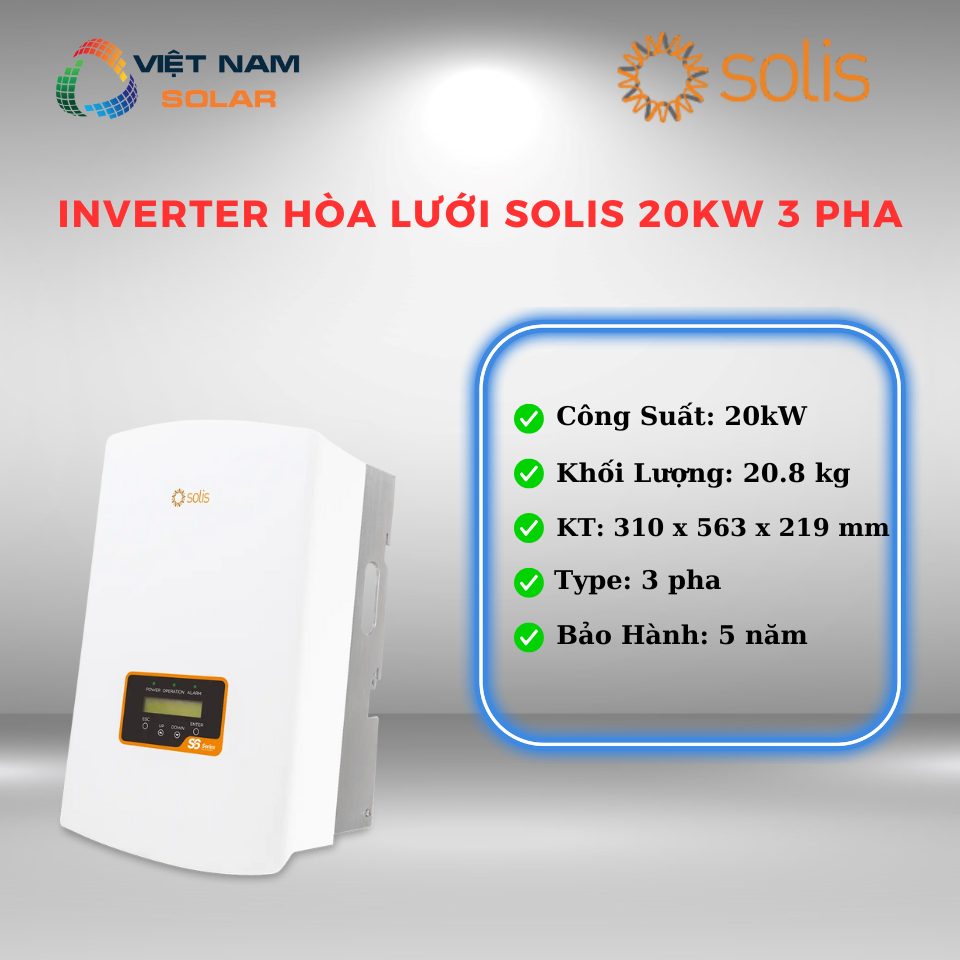

S5-GR3P20K – Inverter Hòa Lưới Solis 20KW 3 Pha

S5-GR3P20K là inverter hòa lưới Solis công suất 20kW 3 pha, thuộc series S5-GR3P(3-20)K. Thiết bị dùng cho hệ điện mặt trời hòa lưới 3 pha, chuyển đổi điện DC từ tấm pin thành điện AC để cấp vào hệ thống điện công trình và hòa cùng lưới điện.

Ở mức công suất 20kW, S5-GR3P20K hỗ trợ công suất PV khuyến nghị tối đa 30kW, điện áp đầu vào tối đa 1100V, điện áp khởi động 180V và dải MPPT 160-1000V. Thiết bị có công suất AC định mức 20kW, công suất đầu ra tối đa 22kW, dòng AC định mức 30.4A / 28.9A và 2 MPPT.[1]

S5-GR3P20K đạt cấp bảo vệ IP66, khối lượng 20.8kg, kích thước 310 × 563 × 219mm, làm mát bằng quạt thông minh, độ ồn điển hình dưới 60 dB(A), giao tiếp RS485 và tùy chọn Wi-Fi hoặc GPRS. Đây là inverter hòa lưới, không có cổng lắp pin lưu trữ. Bảo hành tiêu chuẩn 5 năm.[1][3]

Công suất AC20kW3 pha
Loại inverterHòa lướiKhông có cổng lắp pin lưu trữ
Cấp bảo vệIP66Chống bụi, chống nước
Bảo hành5 nămTiêu chuẩn Solis
S5-GR3P20K là inverter hòa lưới Solis 20kW 3 pha. Thiết bị dùng 2 MPPT, hỗ trợ công suất PV khuyến nghị tối đa 30kW, dòng đầu vào tối đa 32A / 32A, hiệu suất tối đa 98.7%, IP66 và bảo hành tiêu chuẩn 5 năm.[1][3]
📖 Mục lục bài viết
  1. 1. Tính năng nổi bật của inverter Solis S5-GR3P20K 20KW 3 pha
  2. 2. Thông số kỹ thuật inverter Solis S5-GR3P20K 20KW 3 pha
  3. 3. Chứng nhận và tiêu chuẩn kết nối lưới của inverter Solis S5-GR3P20K
  4. 4. Các model cùng series Solis S5-GR3P(3-20)K
  5. 5. Tài liệu kỹ thuật chính hãng inverter Solis S5-GR3P20K
  6. 6. Hướng dẫn lắp đặt inverter Solis S5-GR3P20K 20KW 3 pha
  7. 7. Bảo trì định kỳ inverter Solis S5-GR3P20K 20KW 3 pha
  8. 8. Xử lý sự cố và mã cảnh báo của inverter Solis S5-GR3P20K
  9. 9. Chính sách bảo hành inverter Solis S5-GR3P20K 20KW 3 pha
  10. 10. Việt Nam Solar, nhà phân phối ủy quyền inverter Solis S5-GR3P20K
  11. 11. Đánh giá thực tế inverter Solis S5-GR3P20K 20KW 3 pha
  12. 12. Hiểu lầm phổ biến về inverter Solis S5-GR3P20K
  13. 13. Câu hỏi thường gặp về inverter Solis S5-GR3P20K 20KW 3 pha
  14. 14. Giá inverter Solis S5-GR3P20K và nhận báo giá
📚 Danh mục:1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

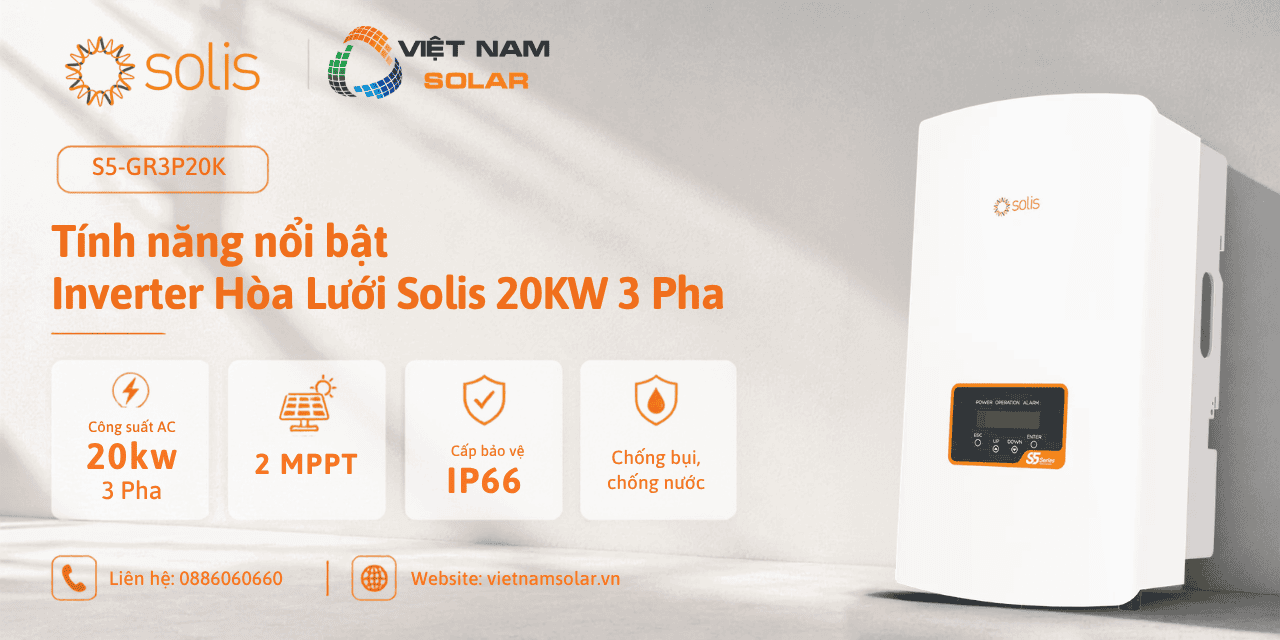

1. Tính năng nổi bật của inverter Solis S5-GR3P20K 20KW 3 pha Nổi bật

S5-GR3P20K là inverter hòa lưới 3 pha 20kW, có 2 MPPT, công suất PV khuyến nghị 30kW, IP66 và giao tiếp RS485 kèm tùy chọn Wi-Fi hoặc GPRS. Model này phù hợp công trình cần công suất AC 20kW, không dùng pin lưu trữ và cần đúng thông số 20K.[1]

s5 gr3p20k inverter hoa luoi solis 20kw 3 pha dac diem

20kW

Công suất AC 20kW cho hệ 3 pha

S5-GR3P20K có công suất đầu ra định mức 20kW, công suất đầu ra tối đa 22kW và công suất biểu kiến tối đa 22kVA. Thiết bị dùng điện áp lưới định mức 3/N/PE, 220V / 380V hoặc 230V / 400V.[1]

2 MPPT

Hai MPPT, tối đa hai chuỗi đầu vào

Thiết bị có 2 MPPT và tối đa 4 chuỗi đầu vào. Dải điện áp MPPT là 160-1000V, phù hợp hệ 3 pha cần chia chuỗi tấm pin trong đúng giới hạn điện áp và dòng điện của model 20kW.[1]

16A

Dòng đầu vào tối đa 32A mỗi MPPT

S5-GR3P20K có dòng điện đầu vào tối đa 32A / 32A và dòng ngắn mạch tối đa 40A / 40A. Đây là nhóm thông số cần đối chiếu khi chọn chuỗi tấm pin cho từng MPPT.[1]

PV 30kW

Công suất PV khuyến nghị tối đa 30kW

Model 20kW hỗ trợ công suất PV khuyến nghị tối đa 30kW. Thiết bị có điện áp đầu vào tối đa 1100V, điện áp DC định mức 600V và điện áp khởi động 180V.[1]

IP66

Cấp bảo vệ IP66, làm mát bằng quạt thông minh

S5-GR3P20K đạt cấp bảo vệ IP66, dải nhiệt độ làm việc từ -25°C đến +60°C, độ ồn điển hình dưới 60 dB(A), làm mát bằng quạt thông minh, khối lượng 20.8kg và kích thước 310 × 563 × 219mm.[1]

RS485

Giao tiếp RS485, tùy chọn Wi-Fi hoặc GPRS

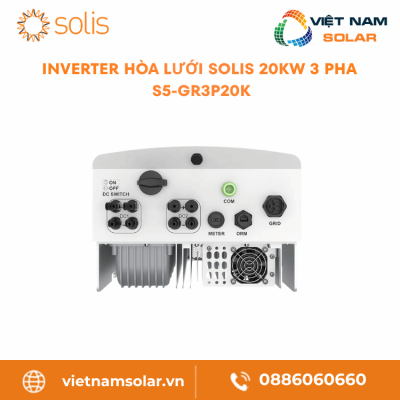

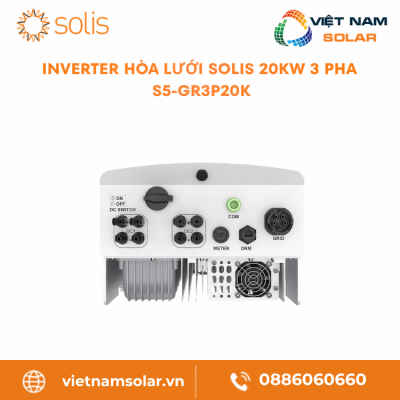

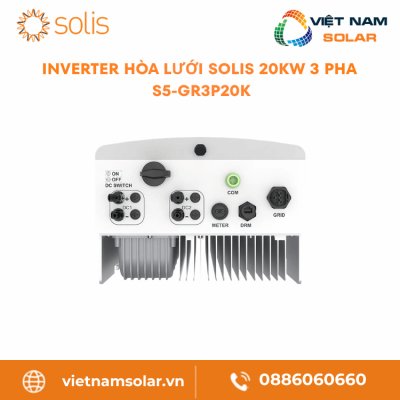

Thiết bị dùng màn hình LCD, kết nối DC bằng đầu MC4, kết nối AC bằng phích cắm nhanh, giao tiếp RS485 và có tùy chọn Wi-Fi hoặc GPRS cho giám sát hệ thống.[1]

Thông tin quan trọngS5-GR3P20K là inverter hòa lưới, không có cổng lắp pin lưu trữ. Công trình cần lưu trữ điện nên chọn đúng dòng inverter hybrid ngay từ đầu.
📚 Đến phần:1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

2. Thông số kỹ thuật inverter Solis S5-GR3P20K 20KW 3 pha Thông số

S5-GR3P20K có AC 20kW, PV khuyến nghị 30kW, 2 MPPT, dòng vào 32A / 32A, hiệu suất tối đa 98.7%, IP66, trọng lượng 20.8kg và làm mát bằng quạt thông minh. Bảng dưới giữ đủ đầu vào DC, đầu ra AC, hiệu suất, bảo vệ, dữ liệu chung, tiêu chuẩn và kết nối của đúng model 20K.[1]
Công suất AC20kW3 pha
Loại inverterHòa lướiKhông có cổng lắp pin lưu trữ
Cấp bảo vệIP66Chống bụi, chống nước
Bảo hành5 nămBảo hành tiêu chuẩn
Input DC / Đầu vào tấm pin
Model / Mã sản phẩm S5-GR3P20K[1]
Recommended max. PV power / Công suất PV khuyến nghị tối đa 30 kW[1]
Max. input voltage / Điện áp đầu vào tối đa 1100 V[1]
Rated voltage / Điện áp định mức DC 600 V[1]
Start-up voltage / Điện áp khởi động 180 V[1]
MPPT voltage range / Dải điện áp MPPT 160-1000 V[1]
Max. input current / Dòng điện đầu vào tối đa 32 A / 32 A[1]
Max. short circuit current / Dòng ngắn mạch tối đa 40 A / 40 A[1]
MPPT number / Max. input strings number / Số MPPT / số chuỗi đầu vào tối đa 2 / 4[1]
Output AC / Đầu ra hòa lưới
Rated output power / Công suất đầu ra định mức 20 kW[1]
Max. apparent output power / Công suất biểu kiến đầu ra tối đa 22 kVA[1]
Max. output power / Công suất đầu ra tối đa 22 kW[1]
Rated grid voltage / Điện áp lưới định mức 3/N/PE, 220 V / 380 V, 230 V / 400 V[1]
Rated grid frequency / Tần số lưới định mức 50 Hz / 60 Hz[1]
Rated grid output current / Dòng điện lưới đầu ra định mức 30.4 A / 28.9 A[1]
Max. output current / Dòng điện đầu ra tối đa 31.8 A[1]
Power factor / Hệ số công suất >0.99, điều chỉnh từ 0.8 sớm pha đến 0.8 trễ pha[1]
THDi / Tổng méo sóng hài dòng điện <2%[1]
Efficiency / Hiệu suất
Max. efficiency / Hiệu suất tối đa 98.7%[1]
EU efficiency / Hiệu suất theo chuẩn châu Âu 98.1%[1]
Protection / Bảo vệ
DC reverse-polarity protection / Bảo vệ ngược cực DC Có[1]
Short circuit protection / Bảo vệ ngắn mạch Có[1]
Output over current protection / Bảo vệ quá dòng đầu ra Có[1]
Surge protection / Bảo vệ chống sét lan truyền Có[1]
Grid monitoring / Giám sát lưới điện Có[1]
Anti-islanding protection / Bảo vệ chống tách đảo Có[1]
Temperature protection / Bảo vệ nhiệt độ Có[1]
Multi peak scan / Quét nhiều đỉnh MPPT Có[1]
Integrated AFCI 2.0 / Bảo vệ hồ quang AFCI 2.0 tích hợp Tùy chọn[1]
Integrated DC switch / Công tắc DC tích hợp Có[1]
General Data / Thông số chung
Dimensions (W × H × D) / Kích thước rộng × cao × sâu 310 × 563 × 219 mm[1]
Weight / Khối lượng 20.8 kg[1]
Topology / Cấu trúc Không biến áp[1]
Self-consumption (night) / Công suất tiêu thụ ban đêm <1 W[1]
Operating ambient temperature range / Dải nhiệt độ môi trường vận hành -25°C đến +60°C[1]
Relative humidity / Độ ẩm tương đối 0-100%[1]
Ingress protection / Cấp bảo vệ IP66[1]
Noise emission (typical) / Độ ồn điển hình <60 dB(A)[1]
Cooling concept / Phương thức làm mát Làm mát bằng quạt thông minh[1]
Max. operation altitude / Độ cao vận hành tối đa 4000 m[1]
Standards Compliance / Tiêu chuẩn áp dụng
Grid connection standard / Tiêu chuẩn kết nối lưới điện G99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15 / VFR:2019, RD 1699 / RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530[1]
Safety / EMC standard / Tiêu chuẩn an toàn và tương thích điện từ IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4[1]
Features / Tính năng và kết nối
DC connection / Kết nối DC Đầu nối MC4[1]
AC connection / Kết nối AC Phích cắm kết nối nhanh[1]
Display / Hiển thị Màn hình LCD[1]
Communication / Giao tiếp RS485, tùy chọn Wi-Fi, GPRS[1]
📚 Đến phần:1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

3. Chứng nhận và tiêu chuẩn kết nối lưới của inverter Solis S5-GR3P20K Chứng nhận

S5-GR3P20K đáp ứng nhóm tiêu chuẩn kết nối lưới, an toàn và EMC cho inverter hòa lưới 3 pha. Các chuẩn gồm IEC 62116, IEC 61727, IEC/EN 62109-1/-2 và IEC/EN 61000-6-1/-2/-3/-4, phù hợp hồ sơ kỹ thuật công trình.[1]

Grid Standard

Tiêu chuẩn kết nối lưới

S5-GR3P20K có nhóm tiêu chuẩn kết nối lưới gồm G99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15 / VFR:2019, RD 1699 / RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683 và EN 50530.[1]

G99EN 50549-1IEC 62116IEC 61727

Safety / EMC

Tiêu chuẩn an toàn và tương thích điện từ

Thiết bị có tiêu chuẩn an toàn IEC/EN 62109-1/-2 và tiêu chuẩn tương thích điện từ IEC/EN 61000-6-1/-2/-3/-4. Nhóm tiêu chuẩn này hỗ trợ hồ sơ kỹ thuật của inverter hòa lưới Solis 3 pha.[1]

IEC/EN 62109-1/-2IEC/EN 61000-6-1/-2/-3/-4
IEC 62116Bảo vệ chống tách đảoIEC 62116 nằm trong nhóm tiêu chuẩn kết nối lưới của series S5-GR3P(3-20)K.[1]
IEC 61727Hòa lưới ổn địnhIEC 61727 nằm trong danh sách tiêu chuẩn kết nối lưới của S5-GR3P20K.[1]
IEC/EN 62109An toàn thiết bịIEC/EN 62109-1/-2 là nhóm tiêu chuẩn an toàn trong thông số kỹ thuật của model này.[1]
📚 Đến phần:1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

4. Các model cùng series Solis S5-GR3P(3-20)K Model

Series Solis S5-GR3P(3-20)K có nhiều mức công suất từ 3kW đến 20kW. S5-GR3P20K là bản 20kW, phù hợp hệ 3 pha cần công suất AC 20kW, PV khuyến nghị 30kW, dòng vào 32A / 32A và cấu hình 2 MPPT với tối đa 4 chuỗi PV.[1]
3-6K

Model cùng seriesS5-GR3P3K đến S5-GR3P6K

Nhóm công suất nhỏ hơn gồm 3kW, 4kW, 5kW và 6kW, có công suất PV khuyến nghị tối đa từ 4.5kW đến 9kW.[1]

8-9K

Model cùng seriesS5-GR3P8K / S5-GR3P9K

Hai model 8kW và 9kW có công suất PV khuyến nghị tối đa lần lượt 12kW và 13.5kW trong cùng series S5-GR3P.[1]

12-13K

Model cùng seriesS5-GR3P12K / S5-GR3P13K

Nhóm model 12kW và 13kW có công suất PV khuyến nghị tối đa 18kW và 19.5kW, vẫn thuộc series S5-GR3P(3-20)K.[1]

15-17K

Model cùng seriesS5-GR3P15K / S5-GR3P17K

Hai model 15kW và 17kW có công suất PV khuyến nghị tối đa 22.5kW và 25.5kW, thuộc nhóm có dòng đầu vào 32A / 32A và làm mát bằng quạt thông minh.[1]

20K

Model trong bàiS5-GR3P20K

Công suất AC định mức 20kW, công suất PV khuyến nghị tối đa 30kW, 2 MPPT, tối đa 4 chuỗi đầu vào, dòng AC định mức 30.4A / 28.9A và cấp bảo vệ IP66.[1]

📚 Đến phần:1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

5. Tài liệu kỹ thuật chính hãng inverter Solis S5-GR3P20K Tài liệu

Mục tài liệu kỹ thuật của S5-GR3P20K gồm nhóm thông số, lắp đặt, vận hành, chứng nhận, xử lý lỗi và bảo hành. Người xem có thể mở nhanh từng nhóm để kiểm tra thông tin cần thiết trước khi mua, thi công hoặc rà cấu hình hệ hòa lưới 3 pha.[1][2][3]
⚙ Thông số kỹ thuật› 3 tài liệu
PDFDatasheet, Thông số kỹ thuật S5-GR3P20KTải xuống
PDFManual / Quick, Hướng dẫn cài đặt nhanh S5-GR3P20KTải xuống
PDFCertifications, Chứng nhận sản phẩm S5-GR3P20KTải xuống
✓ Chứng nhận và bảo hành› 5 tài liệu
WEBWarranty, Chính sách bảo hành S5-GR3P20KTruy cập
WEBChứng nhận nhà phân phối SolisTruy cập
WEBTra cứu số Seri chính hãng SolisTruy cập
WEBVề thương hiệu SolisTruy cập
WEBTroubleshooting Guide, Tài liệu xử lý lỗi S5-GR3P20KTruy cập
📚 Đến phần:1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

6. Hướng dẫn lắp đặt inverter Solis S5-GR3P20K 20KW 3 pha Lắp đặt

S5-GR3P20K cần lắp đúng hướng, thoáng gió và đúng trình tự AC/DC. Khoảng hở tối thiểu 500mm, tiếp địa đồng từ 6mm², dây DC PV 4.0-6.0mm² và dây AC 6-16mm² cho nhóm 15-20K giúp hệ vận hành an toàn hơn lâu dài.[2]
Vị trí

Tránh nắng gắt và mưa trực tiếp

Vị trí lắp cần thoáng khí, tránh không gian kín nhỏ, tránh vật liệu dễ cháy, khí dễ cháy và khu vực có nguy cơ nổ. Nên hạn chế nắng trực tiếp hoặc mưa trực tiếp để giảm rủi ro tăng nhiệt vận hành.[2]

Hướng lắp

Lắp đứng hoặc nghiêng về sau

Thiết bị cần lắp thẳng đứng trong giới hạn ±5° hoặc nghiêng về sau không quá 15°. Không lắp nghiêng về phía trước và không lắp nằm ngang.[2]

Khoảng hở

Giữ khoảng thoáng tối thiểu

Khi lắp một hoặc nhiều inverter trong cùng khu vực, cần giữ tối thiểu 500mm giữa inverter với vật thể xung quanh. Đáy inverter cần cách mặt đất tối thiểu 500mm.[2]

DC

Kiểm tra cực tính chuỗi pin

Dây DC cho hệ PV có dải tiết diện 4.0-6.0mm², giá trị khuyến nghị 4.0mm². Cần đo điện áp và kiểm tra đúng cực DC+ / DC- trước khi cắm vào inverter.[2]

AC

Dùng đúng đầu nối AC

Với nhóm inverter 3-15K, đầu nối AC dùng dây 6mm². Các pha L1, L2, L3, dây N và dây PE cần đi đúng vị trí trong đầu nối AC.[2]

OCPD

Thiết bị bảo vệ quá dòng 40A

S5-GR3P20K có dòng AC định mức 30.4A / 28.9A và OCPD của S5-GR3P20K là 40A cho model này.[2]

📚 Đến phần:1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

7. Bảo trì định kỳ inverter Solis S5-GR3P20K 20KW 3 pha Bảo trì

Việc bảo trì S5-GR3P20K tập trung vào làm sạch bụi, kiểm tra tản nhiệt và quan sát trạng thái vận hành. Trước khi vệ sinh cần tắt máy, chờ thiết bị nguội và tránh dung môi hoặc vật liệu mài mòn để bảo vệ vỏ máy.[2]

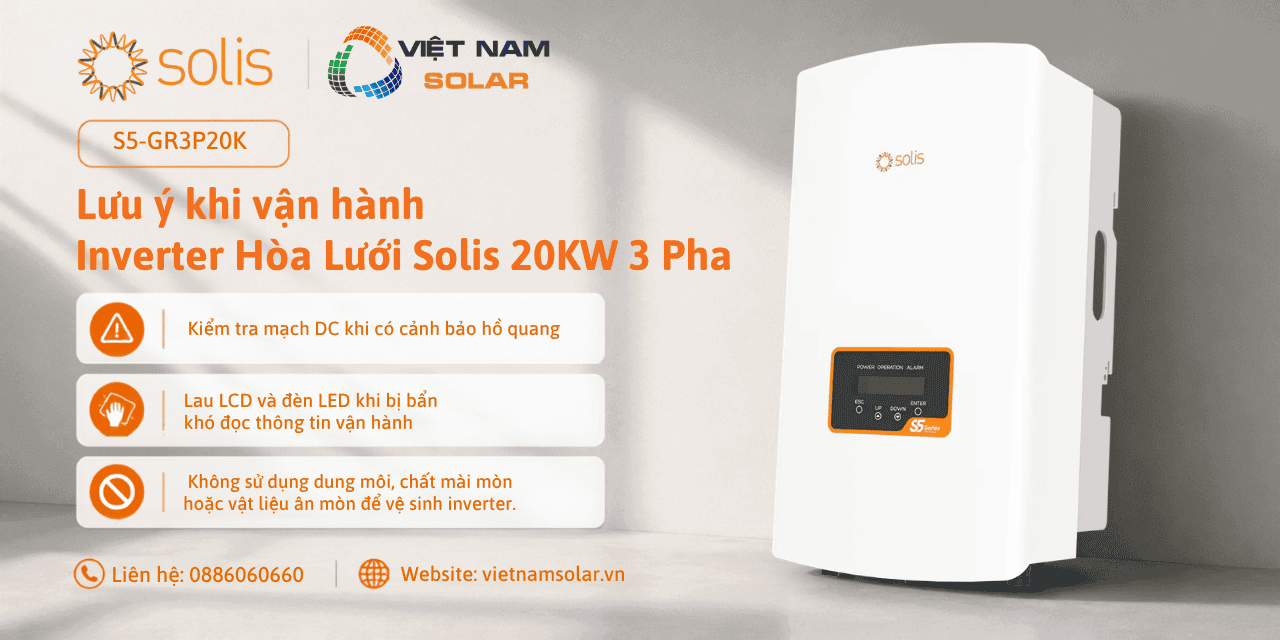

s5 gr3p20k inverter hoa luoi solis 20kw 3 pha luu y khi van hanh

Tản nhiệt

Làm sạch bụi bằng chổi mềm

Bụi trên tản nhiệt có thể được làm sạch bằng chổi mềm. Không chạm vào bề mặt inverter khi thiết bị đang vận hành vì một số vị trí có thể nóng và gây bỏng.[2]

Màn hình

Lau LCD và đèn LED khi khó đọc

Màn hình LCD và đèn trạng thái LED có thể được lau bằng khăn ẩm khi bị bẩn đến mức khó đọc thông tin vận hành.[2]

Hóa chất

Không dùng dung môi hoặc vật liệu ăn mòn

Không sử dụng dung môi, chất mài mòn hoặc vật liệu ăn mòn để vệ sinh inverter. Cách vệ sinh này giúp hạn chế ảnh hưởng đến bề mặt và linh kiện thiết bị.[2]

AFCI

Kiểm tra mạch DC khi có cảnh báo hồ quang

Khi có cảnh báo hồ quang DC, cần kiểm tra kỹ mạch DC và xác nhận dây cáp được siết đúng trước khi khởi động lại thiết bị.[2]

📚 Đến phần:1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

8. Xử lý sự cố và mã cảnh báo của inverter Solis S5-GR3P20K Sự cố

Khi LCD báo cảnh báo, nên ghi lại mã lỗi, trạng thái LED, cấu hình chuỗi PV, ngày lắp đặt và số seri. Nếu lỗi còn sau khi tắt máy, chờ 5 phút rồi khởi động lại, sau đó liên hệ kỹ thuật để kiểm tra an toàn.[2]

NO-GRID

Không có điện áp lưới

Cần kiểm tra kết nối AC, công tắc lưới và điện áp lưới tại đầu nối bên trong inverter.[2]

OV-DC

Quá áp DC

Cần giảm số lượng tấm pin mắc nối tiếp nếu điện áp DC vượt giới hạn cho phép của inverter.[2]

OV-TEM

Quá nhiệt

Cần kiểm tra thông gió xung quanh inverter và kiểm tra tình trạng nắng chiếu trực tiếp trong thời tiết nóng.[2]

PV ISO-PRO

Bảo vệ cách điện PV

Cần tháo toàn bộ đầu vào DC, kết nối lại từng chuỗi và kiểm tra chuỗi gây lỗi cách điện.[2]

AFCI

Cảnh báo hồ quang DC

Với model có AFCI, khi phát hiện hồ quang DC cần kiểm tra kết nối DC, xử lý điểm phát sinh hồ quang rồi khởi động lại inverter.[2]

Screen OFF

Màn hình tắt khi vẫn có DC

Không tắt công tắc DC ngay nếu có tình trạng lỗi bất thường. Cần chờ dòng chuỗi giảm dưới 0.5A bằng ampe kìm rồi mới thao tác DC switch.[2]

📚 Đến phần:1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

9. Chính sách bảo hành inverter Solis S5-GR3P20K 20KW 3 pha Bảo hành

S5-GR3P20K thuộc nhóm inverter hòa lưới Solis có bảo hành tiêu chuẩn 5 năm trong phạm vi chính sách. Hồ sơ nên có model, số seri, hóa đơn và báo cáo hoặc chứng nhận lắp đặt để quá trình xử lý rõ ràng hơn.[3]

5 năm

Bảo hành tiêu chuẩn cho inverter hòa lưới

S5-GR3P20K nằm trong nhóm Solis Grid-tied Inverter. Chính sách bảo hành giới hạn nêu thời hạn bảo hành tiêu chuẩn 5 năm cho inverter hòa lưới Solis được bán và lắp đặt trong vùng lãnh thổ thuộc phạm vi áp dụng.[3]

Thời điểm

Mốc bắt đầu bảo hành

Thời hạn bảo hành bắt đầu từ ngày sản phẩm được bán cho khách hàng nếu khách hàng là cá nhân. Với các trường hợp khác, mốc bắt đầu là ngày đưa sản phẩm vào vận hành hoặc 6 tháng sau khi sản phẩm được xuất khỏi nhà máy Ginlong, tùy mốc nào đến trước.[3]

Hồ sơ

Thông tin cần có khi yêu cầu bảo hành

Hồ sơ yêu cầu bảo hành cần có thông tin lỗi chi tiết, biểu mẫu yêu cầu bảo hành, model sản phẩm, số seri sản phẩm, bản sao hóa đơn và bản sao báo cáo hoặc chứng nhận lắp đặt. Nhãn sản phẩm cần còn nguyên vẹn, rõ ràng và gắn đúng trên thiết bị.[3]

Xử lý

Hình thức xử lý sản phẩm lỗi

Khi sản phẩm đủ điều kiện bảo hành, Ginlong có thể cung cấp sản phẩm thay thế, chỉ định đơn vị dịch vụ đến kiểm tra hoặc yêu cầu gửi sản phẩm về để sửa chữa hoặc thay thế. Sản phẩm thay thế có thể là sản phẩm mới hoặc sản phẩm đã được tân trang tại nhà máy.[3]

📚 Đến phần:1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

10. Việt Nam Solar, nhà phân phối ủy quyền inverter Solis S5-GR3P20K VNS

Việt Nam Solar tư vấn S5-GR3P20K theo công suất tấm pin, điện 3 pha, vị trí lắp, vật tư AC/DC và nhu cầu giám sát. Khách hàng có thể liên hệ để nhận cấu hình, kiểm tra phụ kiện và báo giá phù hợp công trình.[4]

Việt Nam Solar cung cấp thiết bị chính hãng, hỗ trợ tư vấn cấu hình, kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng khách hàng trong suốt quá trình vận hành hệ thống.[4]

Trụ sở chính

Công Ty TNHH Việt Nam Solar

Hotline: 088.60.60.660Email: lienhe@vietnamsolar.vn[4]Gọi 088.60.60.660

Hồ Chí Minh

Trụ sở chính Hồ Chí Minh

188 ĐHT41, Phường Đông Hưng Thuận, Tp. HCM[4]
Xem Chỉ Đường

Kho HCM

Kho Hồ Chí Minh

2939 QL1A, Phường Tân Thới Nhất, Tp. HCM[4]
Xem Chỉ Đường

Cần Thơ

Chi nhánh Cần Thơ

41D Mậu Thân, Phường Cái Khế, Tp. Cần Thơ[4]
Xem Chỉ Đường

Kho Cần Thơ

Kho Cần Thơ

Khu vực Trạng Thọ A, Phường Trung Nhứt, Tp. Cần Thơ[4]
Xem Chỉ Đường

Nha Trang

Chi nhánh và kho Nha Trang

Thôn Đông Dinh, Xã Diên Khánh, Tp. Khánh Hòa[4]
Xem Chỉ Đường

📚 Đến phần:1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

11. Đánh giá thực tế inverter Solis S5-GR3P20K 20KW 3 pha Đánh giá

S5-GR3P20K phù hợp công trình cần inverter hòa lưới 3 pha 20kW, 2 MPPT, PV khuyến nghị 30kW, IP66 và giám sát RS485, Wi-Fi hoặc GPRS tùy chọn. Model này không có cổng pin lưu trữ nên cần chọn đúng nhu cầu ngay từ bước thiết kế.[1]

Điểm mạnh

Dải MPPT rộng, dễ chia chuỗi

Dải MPPT 160-1000V và 2 MPPT giúp S5-GR3P20K phù hợp hệ 3 pha cần chia chuỗi pin trong đúng giới hạn kỹ thuật của inverter.[1]

Thi công

Vỏ IP66, làm mát bằng quạt thông minh

Cấp bảo vệ IP66, làm mát bằng quạt thông minh và độ ồn dưới 60 dB(A) giúp thiết bị phù hợp nhiều vị trí lắp đặt khi đảm bảo khoảng hở và thông gió đúng yêu cầu.[1][2]

Giám sát

Có RS485, tùy chọn Wi-Fi hoặc GPRS

Thiết bị có giao tiếp RS485 và tùy chọn Wi-Fi hoặc GPRS để hỗ trợ giám sát vận hành. Các thiết bị truyền thông của Solis là tùy chọn.[1][2]

📚 Đến phần:1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

12. Hiểu lầm phổ biến về inverter Solis S5-GR3P20K Hiểu lầm

Những nhầm lẫn thường gặp là xem S5-GR3P20K như inverter hybrid, lấy thông số của model khác hoặc dùng nhầm dữ liệu bản LV. Model 20K có thông số riêng cho công suất PV, dòng AC, OCPD, khối lượng, MPPT và kiểu làm mát.[1]

Hiểu sai

S5-GR3P20K là inverter hybrid có thể gắn pin lưu trữ.

Cách hiểu đúng

S5-GR3P20K là inverter hòa lưới 3 pha. Bảng thông số của model này không có cổng pin lưu trữ.[1]

Hiểu sai

Inverter 20kW chỉ được lắp tối đa 20kW tấm pin.

Cách hiểu đúng

S5-GR3P20K có công suất PV khuyến nghị tối đa 30kW.[1]

Hiểu sai

AFCI 2.0 luôn có sẵn trên mọi máy.

Cách hiểu đúng

Integrated AFCI 2.0 được ghi là tùy chọn, cần kiểm tra phiên bản thiết bị khi đặt hàng.[1]

Hiểu sai

Có thể dùng thông số của model 15-20K hoặc bản LV cho S5-GR3P20K.

Cách hiểu đúng

S5-GR3P20K áp dụng đúng cột 15K. Nhóm 15-20K có dòng đầu vào, số chuỗi và làm mát khác; bản LV cũng dùng điện áp lưới khác.[1]

📚 Đến phần:1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

13. Câu hỏi thường gặp về inverter Solis S5-GR3P20K 20KW 3 pha FAQ

Phần hỏi đáp tập trung vào công suất AC, công suất PV khuyến nghị, số MPPT, cấp bảo vệ, giao tiếp giám sát, dòng AC và bảo hành. Các câu trả lời giúp khách hàng kiểm tra nhanh trước khi chọn S5-GR3P20K.[1][3]
Q1 S5-GR3P20K có công suất AC bao nhiêu?

S5-GR3P20K có công suất đầu ra định mức 20kW, công suất đầu ra tối đa 22kW và công suất biểu kiến tối đa 22kVA.[1]

Q2 S5-GR3P20K có mấy MPPT?

Model này có 2 MPPT và tối đa 4 chuỗi đầu vào.[1]

Q3 Công suất PV khuyến nghị tối đa là bao nhiêu?

Công suất PV khuyến nghị tối đa của S5-GR3P20K là 30kW.[1]

Q4 S5-GR3P20K có dùng pin lưu trữ được không?

Không. Đây là inverter hòa lưới 3 pha, không có thông số cổng pin lưu trữ trong bảng kỹ thuật của model này.[1]

Q5 S5-GR3P20K dùng giao tiếp gì?

Thiết bị có giao tiếp RS485 và tùy chọn Wi-Fi hoặc GPRS.[1]

Q6 S5-GR3P20K bảo hành bao lâu?

Bảo hành tiêu chuẩn cho inverter hòa lưới Solis là 5 năm trong vùng lãnh thổ thuộc phạm vi chính sách.[3]

📚 Đến phần:1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

14. Giá inverter Solis S5-GR3P20K và nhận báo giá Báo giá

Giá S5-GR3P20K thay đổi theo thời điểm, số lượng, phụ kiện giám sát, vật tư bảo vệ AC/DC và hình thức mua thiết bị rời hay lắp trọn gói. Việt Nam Solar báo giá theo nhu cầu công trình, cấu hình hệ 3 pha và điều kiện thi công thực tế.[4]

Với inverter hòa lưới 20kW 3 pha, khách hàng nên tách rõ hai trường hợp khi hỏi giá. Trường hợp thứ nhất là mua thiết bị rời để thay thế hoặc tích hợp vào hệ đã có sẵn. Trường hợp thứ hai là lắp trọn gói hệ điện mặt trời, gồm inverter, tấm pin, khung, dây DC, dây AC, thiết bị bảo vệ, tủ điện, công lắp đặt và nghiệm thu. Hai trường hợp này có chi phí khác nhau nên cần khảo sát trước khi chốt báo giá.

THIẾT BỊ RỜI

Giá inverter S5-GR3P20K

Phù hợp khi khách hàng cần mua riêng inverter để thay thế, dự phòng hoặc lắp vào hệ đã có sẵn. Báo giá cần xác nhận đúng mã S5-GR3P20K, tình trạng hàng, bảo hành, chứng từ và phí giao hàng.

Gọi hotline 088.60.60.660

TRỌN GÓI

Giá hệ điện mặt trời 20kW lắp đặt

Phù hợp khi khách hàng muốn lắp hoàn chỉnh hệ điện mặt trời hòa lưới. Báo giá phụ thuộc số lượng tấm pin, loại mái, chiều dài dây, tủ điện AC/DC, thiết bị bảo vệ, vị trí lắp inverter và điều kiện thi công.

Gửi yêu cầu báo giá

Thông tin nên gửi để nhận báo giá nhanh hơn: Bạn nên gửi hóa đơn điện gần nhất, ảnh mái, ảnh tủ điện, địa chỉ công trình, nhu cầu mua thiết bị rời hay lắp trọn gói và thời gian dự kiến thi công. Với các dữ liệu này, Việt Nam Solar sẽ tư vấn cấu hình sát nhu cầu hơn.

HOTLINE

088.60.60.660

Gọi ngay

EMAIL

lienhe@vietnamsolar.vn

Gửi email

WEBSITE

vietnamsolar.vn

Liên hệ Việt Nam Solar

📚 Đến phần:1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

Tài liệu tham khảo Nguồn

Danh sách tham khảo gồm thông số, hướng dẫn lắp đặt, vận hành, bảo hành và hồ sơ liên hệ. Mỗi nguồn có mã ref riêng để người đọc kiểm tra nhanh thông tin kỹ thuật trong bài, đồng thời đối chiếu lại các thông số đã dùng cho đúng model S5-GR3P20K.
  1. 1Solis. (n.d.). Tài liệu thông số kỹ thuật series S5-GR3P(3-20)K, model S5-GR3P20K.
  2. 2Solis. (2024). Hướng dẫn lắp đặt và vận hành inverter hòa lưới series S5-GR3P(15-20)K, model S5-GR3P20K.
  3. 3Ginlong Technologies Co., Ltd. (2025). Limited Product Warranty, Version Solis-20250701-GL.
  4. 4Công Ty TNHH Việt Nam Solar. (2026). Thông tin liên hệ, hotline, email và hệ thống chi nhánh Việt Nam Solar. Việt Nam Solar.
VNS

Bài viết này được biên soạn và kiểm duyệt bởi đội ngũ 50 kỹ sư Công ty TNHH Việt Nam Solar, đơn vị đã triển khai hàng chục nghìn dự án điện mặt trời khắp Việt Nam kể từ năm 2016, phân phối chính hãng hơn 20 thương hiệu biến tần, tấm pin và pin lưu trữ hàng đầu thế giới. Toàn bộ kỹ sư đều có chứng chỉ hành nghề về điện và xây dựng do cơ quan Nhà nước cấp.

Việt Nam Solar hoạt động với đầy đủ tư cách pháp nhân: Giấy phép hoạt động điện lực số 175/GP-SCT do Sở Công Thương cấp, Giấy phép năng lực xây dựng HCM-00076550, nhãn hiệu độc quyền VN-4-0604703. Hệ thống quản lý đạt ISO 9001:2015 Quản lý chất lượng, ISO 14001:2018 Quản lý môi trường và ISO 45001:2018 An toàn lao động, xác minh trên IAF CertSearch.

MST: 0315209693 Hotline: 088.60.60.660 Website: vietnamsolar.vn LinkedIn

Đánh giá S5-GR3P20K - Inverter Hòa Lưới Solis 20KW 3 Pha

5.0/5

★★★★★

4 đánh giá

5
4 đánh giá
4
0 đánh giá
3
0 đánh giá
2
0 đánh giá
1
0 đánh giá
Viết đánh giá
Lọc đánh giá
Việt Nam Solar Việt Nam Solar Đã mua hàng
★★★★★

Việt Nam Solar luôn cung cấp thiết bị chất lượng

Trả lời | 25/07/2025

Việt Nam Solar Việt Nam Solar Đã mua hàng
★★★★★

Việt Nam Solar lựa chọn sản phẩm điện mặt trời chất lượng, thương hiệu nằm trong top đầu

Trả lời | 25/07/2025

Việt Nam Solar Việt Nam Solar Đã mua hàng
★★★★★

Việt Nam Solar lựa chọn sản phẩm điện mặt trời chất lượng, thương hiệu nằm trong top đầu

Trả lời | 25/07/2025

Việt Nam Solar Việt Nam Solar Đã mua hàng
★★★★★

Việt Nam Solar lựa chọn sản phẩm điện mặt trời chất lượng, thương hiệu nằm trong top đầu

Trả lời | 25/07/2025

Thảo luận
