Tổng hợp lỗi thường gặp trên các dòng biến tần Fuji đầy đủ nhất

.

Các dòng biến tần Fuji là những thiết bị quan trọng trong các hệ thống điều khiển và điều chỉnh tốc độ động cơ điện. Chúng mang đến nhiều lợi ích và tiện ích trong việc điều chỉnh và điều khiển tốc độ động cơ, tăng hiệu suất và giảm tiêu thụ năng lượng. Tuy nhiên, như bất kỳ thiết bị điện tử nào khác, các dòng biến tần Fuji cũng có thể gặp phải một số lỗi thường gặp. Và bài viết dưới đây của Việt Nam Solar sẽ tổng hợp cách khắc phục Fuji khi xảy ra lỗi.

Tự khắc phục lỗi biến tần Fuji có khó?

Tùy thuộc vào mức độ lỗi và kinh nghiệm của bạn với biến tần Fuji, việc tự khắc phục lỗi có thể từ khá dễ dàng đến khá phức tạp. Dưới đây là một số yếu tố bạn cần xem xét:

  • Hiểu biến tần Fuji: Nắm vững cách hoạt động và cấu trúc của biến tần Fuji sẽ giúp bạn dễ dàng xác định và khắc phục vấn đề. Đọc kỹ tài liệu hướng dẫn và làm quen với các tính năng và chức năng của biến tần sẽ giúp bạn hiểu rõ hơn về cách hoạt động của nó.
  • Kinh nghiệm và kiến thức kỹ thuật: Nếu bạn có kinh nghiệm trong việc vận hành và bảo trì hệ thống điện, việc tự khắc phục lỗi có thể dễ dàng hơn. Kiến thức về điện tử, điện lực và hệ thống điện cũng sẽ hữu ích trong việc xác định và khắc phục các vấn đề.
  • Tài liệu hướng dẫn và hỗ trợ online: Tài liệu hướng dẫn của biến tần Fuji thường cung cấp thông tin về các lỗi phổ biến và cách khắc phục chúng. Ngoài ra, cộng đồng trực tuyến và diễn đàn kỹ thuật cũng có thể cung cấp sự hỗ trợ và chia sẻ kinh nghiệm trong việc khắc phục lỗi.
  • Cấp độ lỗi: Một số lỗi đơn giản như mất kết nối cáp hoặc cài đặt sai có thể dễ dàng khắc phục bằng cách kiểm tra và điều chỉnh. Tuy nhiên, các vấn đề phức tạp hơn như lỗi phần cứng có thể yêu cầu kỹ thuật viên chuyên nghiệp can thiệp.

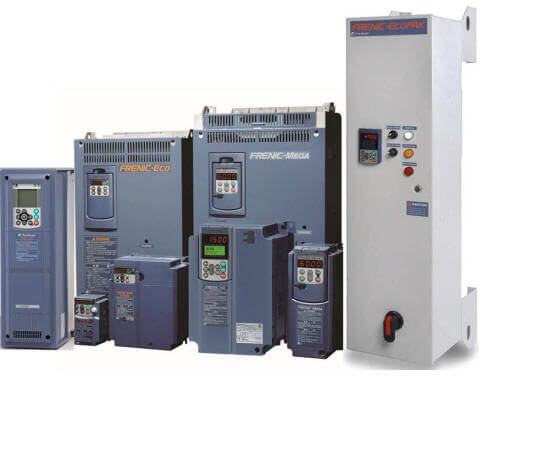

Tự khắc phục lỗi biến tần Fuji có khó?

Hướng dẫn xử lý một số lỗi biến tần Fuji thường gặp

Để tự khắc phục lỗi trên biến tần Fuji, có một số yếu tố quan trọng mà bạn cần xem xét. Dưới đây là một số yếu tố đó:

  • Tài liệu hướng dẫn: Đảm bảo rằng bạn có tài liệu hướng dẫn của biến tần Fuji. Tài liệu này thường cung cấp thông tin về cấu trúc, hoạt động, mã lỗi và cách khắc phục chúng. Đọc kỹ tài liệu và làm theo hướng dẫn sẽ giúp bạn hiểu rõ hơn về vấn đề và cách giải quyết nó.
  • Công cụ và thiết bị cần thiết: Chuẩn bị các công cụ cần thiết như vít, dây cắt, đồng hồ vạn năng và các dụng cụ khác mà bạn có thể cần để kiểm tra và sửa chữa. Đảm bảo rằng bạn có đủ công cụ và thiết bị để thực hiện các công việc cần thiết.
  • An toàn: Luôn tuân thủ các quy tắc an toàn khi làm việc với hệ thống điện. Đảm bảo rằng nguồn điện đã được ngắt trước khi bắt đầu làm việc và luôn đeo kính bảo hộ khi cần thiết. Bảo đảm an toàn cho bản thân và hệ thống là rất quan trọng.
  • Kiến thức cơ bản về điện: Có một hiểu biết cơ bản về hệ thống điện sẽ giúp bạn hiểu được cách hoạt động của biến tần và cách kiểm tra các vấn đề phổ biến. Nếu bạn không có kiến thức đầy đủ, hãy cân nhắc tham gia các khóa đào tạo hoặc tìm hiểu thêm về điện để nắm vững kiến thức cần thiết.
  • Thời gian và không gian: Đảm bảo rằng bạn có đủ thời gian và không gian để thực hiện việc khắc phục lỗi mà không gây ra sự cố hoặc gián đoạn trong hoạt động sản xuất. Tránh làm việc vội vàng khi không có đủ thời gian và không gian, vì điều này có thể dẫn đến lỗi và nguy hiểm.

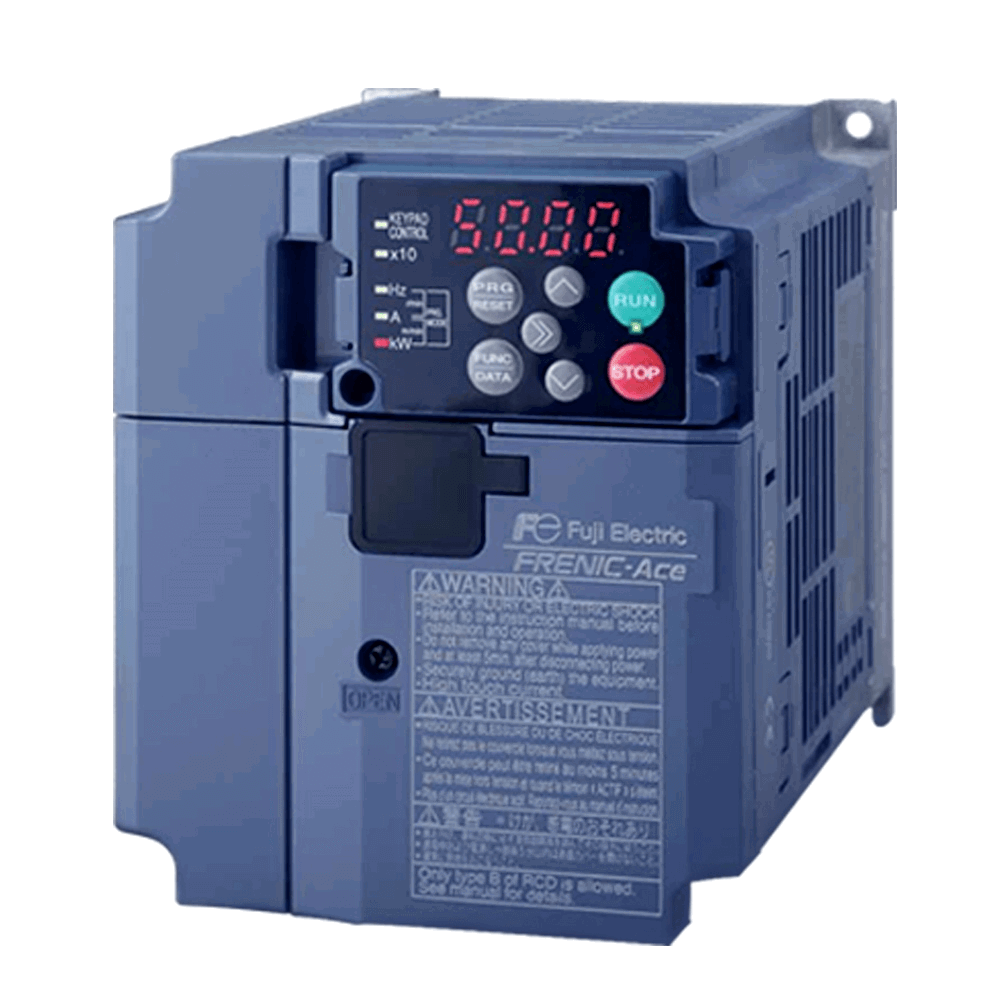

Hướng dẫn xử lý một số lỗi biến tần Fuji thường gặp

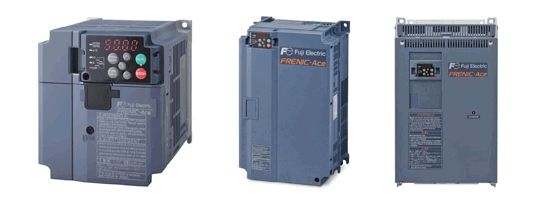

Tổng hợp các lỗi của biến tần Fuji thường gặp

Overcurrent (Lỗi quá dòng) – OC 1

Dưới đây là các lý do có thể gây ra sự cố trên biến tần và các cách kiểm tra và đề xuất giải pháp tương ứng:

Ngõ ra bị ngắn mạch:

  • Kiểm tra điện trở giữa các pha bằng cách tháo terminal (U, V, W) từ ngõ ra của biến tần.
  • Xác định bộ phận nào gây ngắn mạch và gỡ bỏ nó.

Mất mass từ ngõ ra của biến tần:

  • Sử dụng đồng hồ MegaOhm để kiểm tra mức điện trở.
  • Tìm và gỡ bỏ bộ phận gây mất mass.

Tải quá nặng:

  • Kiểm tra dòng của động cơ bằng thiết bị kiểm tra và ghi lại dạng tín hiệu.
  • So sánh dòng tải với giới hạn thiết kế. Nếu tải quá nặng, cần thay biến tần có cấp lớn hơn.
  • Kiểm tra đặt tuyến của dòng điện. Nếu có sự thay đổi đột ngột, cần thay biến tần có cấp lớn hơn.

Thời gian tăng tốc hay giảm tốc quá ngắn:

  • Kiểm tra khởi động của động cơ để xác định xem có đủ moment trong suốt quá trình tăng tốc hay giảm tốc hay không.
  • Tính toán moment từ moment quán tính của tải và thời gian tăng giảm tốc.

Tín hiệu nhiễu lớn gây ra cho biến tần:

  • Kiểm tra cách lắp đặt biến tần và đảm bảo rằng nó phù hợp với điều kiện môi trường làm việc.
  • Áp dụng biện pháp chống nhiễu để giảm tác động của nhiễu.

Cài đặt thông số động cơ không hợp lệ:

  • Kiểm tra hàm thông số động cơ trên biến tần.
  • Cài đặt thông số đúng theo thông số trên biểu đồ của động cơ.

Overvoltage (Lỗi quá áp) – OV 1

Dưới đây là các lý do có thể gây ra sự cố trên biến tần và các cách kiểm tra và đề xuất giải pháp tương ứng:

Nguồn vào lớn hơn so với thông số của động cơ:

  • Kiểm tra điện áp ngõ vào để xác định xem có lớn hơn thông số cho phép hay không.
  • Nếu nguồn vào lớn hơn, cần giảm điện áp để đảm bảo phù hợp với thông số của động cơ.

Có một xung nhiễu tác động vào nguồn:

  • Lắp thêm cuộn lọc nhiễu (DC reactor) ở ngõ vào để giảm tác động của xung nhiễu từ nguồn cung cấp khi tụ lọc được tắt hoặc mở, hoặc khi thyristor đóng ngắt.

Thời gian giảm tốc quá ngắn không kết hợp với tải:

  • Tính toán lại thời gian hãm dựa trên thông số tải và mô-men hãm.
  • Thay đổi thời gian hãm để đảm bảo phù hợp với yêu cầu của tải.

Tải trọng quá nặng:

  • So sánh mô-men hãm của tải với biến tần để xác định xem có phù hợp hay không.
  • Gắn điện trở xả nhỏ vào biến tần để giảm tải trọng.
  • Nếu tải trọng vượt quá khả năng của biến tần, cần thay biến tần có cấp lớn hơn.

Tín hiệu nhiễu lớn gây ra cho biến tần:

  • Kiểm tra cách lắp đặt biến tần và đảm bảo rằng nó phù hợp với điều kiện môi trường làm việc.
  • Áp dụng biện pháp chống nhiễu để giảm tác động của nhiễu.

Không kết nối được với điện trở hãm:

  • Kiểm tra xem điện trở hãm gắn vào biến tần có được kết nối đúng cách hay không.
  • Xác định các terminal (P+) và (BD) để gắn điện trở hãm vào.

Undervoltage (Lỗi bảo vệ thấp áp) – LU

Dưới đây là danh sách các lý do có thể gây ra sự cố trên biến tần và các cách kiểm tra và đề xuất giải pháp tương ứng:

Lỗi tức thời:

  • Reset biến tần bằng cách tắt nguồn và bật lại sau một khoảng thời gian ngắn.

Điện áp của nguồn không đúng với thông số của biến tần:

  • Kiểm tra điện áp ngõ vào để xác định xem có phù hợp với thông số của biến tần hay không.
  • Nếu điện áp ngõ vào không đúng, điều chỉnh hoặc tăng điện áp để đảm bảo phù hợp với thông số của biến tần.

Mạch nguồn bị lỗi hoặc kết nối bị lỗi:

  • Kiểm tra nguồn điện và mạch kết nối ngõ vào và ngõ ra của biến tần.
  • Sửa chữa hoặc thay thế các bộ phận bị lỗi hoặc kết nối bị lỗi.

Sụt áp do có tải bên ngoài:

  • Kiểm tra điện áp ngõ vào và kiểm tra biến thiên của điện áp trong quá trình hoạt động.
  • Đề xuất giải pháp bổ sung nguồn điện hoặc sử dụng thiết bị ổn áp để đảm bảo điện áp ổn định cho biến tần.

Dòng khởi động của động cơ làm sụt áp nguồn vì nguồn điện không đủ:

  • Kiểm tra điện áp ngõ vào và kiểm tra tụ (cụm tụ) được sử dụng để cung cấp điện năng bổ sung cho động cơ.
  • Đề xuất giải pháp tăng cường nguồn điện hoặc sử dụng tụ (cụm tụ) có dung lượng lớn hơn để đáp ứng nhu cầu khởi động của động cơ.

Input phase loss (Lỗi mất pha vào) – L in

Dưới đây là danh sách các lý do có thể gây ra sự cố trên biến tần và các cách kiểm tra và đề xuất giải pháp tương ứng:

Dây nguồn vào bị đứt:

  • Kiểm tra ngõ vào để xác định xem dây nguồn có bị đứt hay không.
  • Nếu dây nguồn bị đứt, thay thế bằng dây mới.

Vít terminal của mạch nguồn và biến tần chưa được vặn chặt:

  • Kiểm tra các vít terminal để đảm bảo chúng đã được vặn chặt.
  • Siết chặt các vít terminal để đảm bảo liên kết chặt chẽ.

Mất cân bằng giữa ba pha hoặc điện áp ba pha quá lớn:

  • Kiểm tra điện áp ngõ vào để xác định mất cân bằng hoặc điện áp ba pha quá lớn.
  • Nếu mất cân bằng hoặc điện áp ba pha quá lớn, cân nhắc thay thế biến tần có công suất lớn hơn để đáp ứng yêu cầu.

Quá tải thường xuyên xảy ra:

  • Kiểm tra độ gợn sóng của mạch chỉnh lưu để xác định mức độ quá tải.
  • Nếu độ gợn sóng quá lớn, đề xuất tăng tụ lọc để giảm quá tải.

Lỗi OH1 – Cooling fan overheat (Bảo vệ quá nhiệt)

Dưới đây là danh sách các lý do có thể gây ra sự cố trên biến tần và các cách kiểm tra và đề xuất giải pháp tương ứng:

Nhiệt độ của biến tần vượt quá nhiệt độ cho phép:

  • Kiểm tra nhiệt độ xung quanh biến tần để xác định xem nhiệt độ có vượt quá giới hạn cho phép hay không.
  • Đề xuất giải pháp làm mát bằng cách tăng công suất quạt làm mát hoặc cải thiện hệ thống thông gió.

Cửa thông gió bị đóng nghẽn:

  • Kiểm tra và làm sạch biến tần để đảm bảo cửa thông gió không bị nghẹt.
  • Kiểm tra bộ làm mát để đảm bảo không có chướng ngại vật hay bụi bẩn gây cản trở luồng không khí.

Thời gian làm việc của quạt làm mát vượt quá mức bình thường hoặc quạt làm mát bị lỗi:

  • Kiểm tra thời gian làm việc của quạt để xác định xem nó có vượt quá mức bình thường hay không. Nếu vượt quá, thay thế quạt mới.
  • Kiểm tra bằng mắt xem quạt quay có bất thường hay không, như tiếng ồn, rung động. Nếu có, thay thế quạt mới.

Tải quá nặng:

  • Kiểm tra dòng ngõ ra của biến tần để xác định xem tải có vượt quá khả năng của biến tần hay không.
  • Đề xuất giải pháp là sử dụng biến tần có công suất cao hơn hoặc điều chỉnh tải để nằm trong phạm vi hoạt động của biến tần.

Lỗi OH2 – External alarm (lỗi ngoại vi)

Dưới đây là danh sách các lý do có thể gây ra sự cố và các cách kiểm tra và đề xuất giải pháp tương ứng:

Hàm báo lỗi của thiết bị bên ngoài:

  • Kiểm tra xem thiết bị bên ngoài có hoạt động hay không bằng cách kiểm tra tín hiệu hoặc trạng thái của nó.
  • Gỡ bỏ thiết bị gây ra lỗi hoặc thay thế nó để khắc phục vấn đề.

Lỗi kết nối:

  • Kiểm tra kết nối của đường báo lỗi để đảm bảo rằng nó được kết nối chính xác với terminal (External failure) (E01-08, E98, E99 set to 9).
  • Kiểm tra dây cáp, đầu nối và các yếu tố kết nối khác để xác định vấn đề và sửa chữa hoặc thay thế phần bị hỏng.

Cài đặt sai:

  • Kiểm tra lại cài đặt của thiết bị để xác định xem có cài đặt sai sót nào không.
  • Thực hiện lại quy trình cài đặt theo hướng dẫn hoặc tìm hiểu chi tiết hơn về cài đặt đúng để khắc phục vấn đề.

Lỗi OH3 – Inverter inside overheat (Quá nhiệt bên trong biến tần)

Dưới đây là danh sách các lý do có thể gây ra sự cố và các cách kiểm tra và đề xuất giải pháp tương ứng:

Nhiệt độ môi trường vượt quá giới hạn cho phép của biến tần:

  • Kiểm tra nhiệt độ môi trường xung quanh biến tần bằng cách sử dụng thiết bị đo nhiệt độ hoặc theo dõi thông tin nhiệt độ từ hệ thống giám sát.
  • Đề xuất giải pháp để cải thiện nhiệt độ môi trường bằng cách tăng hiệu suất làm mát. Có thể cải tạo hệ thống quạt gió làm mát biến tần, tăng công suất của quạt, hoặc tăng lưu lượng không khí thông qua biến tần.

OH4 – Motor protection

Dưới đây là danh sách các lý do có thể gây ra sự cố và các cách kiểm tra và đề xuất giải pháp tương ứng:

Nhiệt độ xung quanh motor vượt quá nhiệt độ cho phép của động cơ:

  • Kiểm tra nhiệt độ xung quanh động cơ bằng cách sử dụng thiết bị đo nhiệt độ hoặc theo dõi thông tin nhiệt độ từ hệ thống giám sát.
  • Đề xuất giải pháp để giảm nhiệt độ xung quanh động cơ bằng cách cải thiện hệ thống làm mát. Có thể tăng công suất của
  • quạt làm mát, kiểm tra đường dẫn dòng gió và đảm bảo không có chướng ngại vật gây cản trở luồng không khí.

Hệ thống quạt làm mát không hoạt động:

  • Kiểm tra hệ thống quạt làm mát để đảm bảo rằng quạt hoạt động và cung cấp đủ lưu lượng không khí cần thiết.
  • Đề xuất giải pháp sửa chữa hoặc thay thế các thành phần quạt bị hỏng như động cơ quạt, bộ điều khiển quạt hoặc các cảm biến liên quan.

Er 4 – Option comunications error

Dưới đây là danh sách các lý do có thể gây ra sự cố và các cách kiểm tra và đề xuất giải pháp tương ứng:

Có vấn đề về kết nối giữa option card và biến tần:

  • Kiểm tra kết nối giữa card option và biến tần để đảm bảo rằng chúng được kết nối chính xác và không có lỗi về cách kết nối.
  • Đề xuất giải pháp kiểm tra lại các đầu cắm, đầu nối và dây cáp để xác định xem có vấn đề về kết nối nào không. Nếu cần, tháo rời và lắp đặt lại card option và đảm bảo kết nối chặt chẽ và đúng vị trí.

Có tín hiệu nhiễu lớn từ môi trường bên ngoài:

  • Kiểm tra cách lắp đặt biến tần để đảm bảo rằng nó được đặt trong một môi trường làm việc phù hợp. Xác định xem có các nguồn nhiễu bên ngoài như tần số điện áp, tia lửa hoặc thiết bị điện tử khác gây ra tín hiệu nhiễu lớn.
  • Đề xuất giải pháp bao gồm lắp đặt biến tần trong một vị trí được cách ly khỏi các nguồn nhiễu, sử dụng thiết bị chống nhiễu hoặc bộ lọc nhiễu để giảm tác động của tín hiệu nhiễu.

Có một vài lỗi của dây kết nối giữa encoder với card option:

  • Kiểm tra encoder và card option cùng với cách kết nối để đảm bảo rằng chúng hoạt động đúng và không có lỗi.
  • Kiểm tra dây kết nối để xác định xem có bất kỳ lỗi nào như đứt, nối sai hoặc hỏng kết nối.
  • Đề xuất giải pháp bao gồm sửa chữa hoặc thay thế các thành phần hỏng hóc, xác định lại cách kết nối của encoder và card option theo hướng dẫn từ nhà sản xuất.

Er 5 – Option error

Dưới đây là danh sách các lý do có thể gây ra sự cố và các cách kiểm tra và đề xuất giải pháp tương ứng:

Lỗi encoder:

  • Kiểm tra encoder để xác định xem có bất kỳ lỗi nào như hỏng, mất tín hiệu hoặc sai số đo lường.
  • Đề xuất giải pháp thay thế encoder bằng một đơn vị mới và đảm bảo rằng nó tương thích và phù hợp với hệ thống.

Có một vài lỗi của dây kết nối giữa encoder với card option:

  • Kiểm tra encoder và card option cùng với cách kết nối để đảm bảo rằng chúng hoạt động đúng và không có lỗi.
  • Kiểm tra dây kết nối để xác định xem có bất kỳ lỗi nào như đứt, nối sai hoặc hỏng kết nối.
  • Đề xuất giải pháp bao gồm sửa chữa hoặc thay thế các thành phần hỏng hóc, xác định lại cách kết nối của encoder và card option theo hướng dẫn từ nhà sản xuất.

Er 6 – Run operation error

Dưới đây là danh sách các lý do có thể gây ra sự cố và các cách kiểm tra và đề xuất giải pháp tương ứng:

Lỗi cài đặt điều khiển tốc độ nhiều cấp:

  • Kiểm tra các hàm từ hàm L11 tới L18 để xác định xem có lỗi nào trong quá trình cài đặt không. Kiểm tra các tham số và cấu hình cài đặt để đảm bảo rằng chúng được thiết lập đúng.
  • Đề xuất giải pháp thay đổi cấu hình cài đặt, xem xét lại các tham số và chức năng từ hàm L11 tới L18 để đảm bảo rằng điều khiển tốc độ nhiều cấp được cài đặt đúng và phù hợp với yêu cầu của hệ thống.

Bộ hãm hoạt động không đúng theo chương trình điều khiển hãm:

  • Kiểm tra điều kiện của tín hiệu hãm với chương trình điều khiển hãm để đảm bảo rằng chúng phù hợp và không có lỗi. Kiểm tra các tín hiệu và cảm biến liên quan đến hệ thống hãm.
  • Đề xuất giải pháp cấu hình lại hàm L84, kiểm tra và điều chỉnh các tham số và cấu hình cài đặt liên quan đến chương trình điều khiển hãm để đảm bảo rằng bộ hãm hoạt động đúng theo yêu cầu.

Lưu ý: Trong quá trình kiểm tra và sửa chữa, luôn tuân thủ các quy tắc an toàn và nếu cần, tìm sự hỗ trợ từ nguồn tư vấn hoặc chuyên gia kỹ thuật.

Er 7 – Tuning error (lỗi do nối đầu ra)

Dưới đây là danh sách các lý do có thể gây ra sự cố và các cách kiểm tra và đề xuất giải pháp tương ứng:

Mất pha kết nối giữa biến tần và động cơ:

  • Kiểm tra contactor giữa động cơ và biến tần để đảm bảo rằng chúng đang hoạt động đúng và không có mất pha nào trong quá trình kết nối.
    Đề xuất giải pháp kiểm tra và thay thế contactor nếu cần thiết để khắc phục vấn đề mất pha kết nối.

V/f hoặc dòng điện định mức của động cơ chưa được cài:

  • Kiểm tra các hàm cài đặt F04, F05, P02 và P03 để đảm bảo rằng chúng đúng với các đặc điểm kỹ thuật của động cơ.
    Đề xuất giải pháp kiểm tra và điều chỉnh các hàm cài đặt để cài đặt đúng V/f hoặc dòng điện định mức của động cơ.

Công suất định mức của động cơ không tương thích với biến tần:

  • Kiểm tra công suất định mức của động cơ và so sánh với công suất của biến tần. Nếu công suất định mức của động cơ nhỏ hơn công suất của biến tần, có thể dẫn đến vấn đề không tương thích.
  • Đề xuất giải pháp kiểm tra lại công suất định mức của động cơ và xem xét việc sử dụng một biến tần có công suất phù hợp hoặc thay đổi công suất định mức của động cơ để đảm bảo tương thích với biến tần.

Động cơ đặc biệt:

  • Cài đặt các hệ số của động cơ bằng tay, bao gồm P06, P07, P08 và P12, để đảm bảo rằng cấu hình của động cơ đặc biệt được cài đặt đúng.

Lỗi trong quá trình vận hành:

  • Kiểm tra xem có nhấn phím STOP trên bàn phím trong quá trình tuning không. Điều này có thể gây ra lỗi trong quá trình vận hành.
  • Đề xuất giải pháp không nhấn phím STOP trong quá trình tuning để tránh lỗi.

Dòng quá tải bị trôi:

  • Kiểm tra xem có ngắn mạch hoặc đứt dây, hay chạm mass trong hệ thống không. Điều này có thể là nguyên nhân dẫn đến dòng quá tải trôi.
  • Kiểm tra lại các hàm cài đặt F04, F05, P02 và P03 để đảm bảo rằng chúng đúng với đặc tính của động cơ.

ER8 – RS485 Error

Dưới đây là danh sách các lý do có thể gây ra sự cố và các cách kiểm tra và đề xuất giải pháp tương ứng:

Chuẩn kết nối giữa Biến tần và host khác nhau:

  • So sánh cài đặt hàm y (Y01, Y10) với host để đảm bảo rằng cấu hình kết nối đúng theo yêu cầu.
  • Đề xuất giải pháp thay đổi cài đặt khác biệt đó để đảm bảo kết nối phù hợp với host.

Mặc dù Y08 đã được cài đặt, nhưng kết nối không được cài đặt đúng như quy trình làm việc:

  • Kiểm tra host để xác định lỗi và đảm bảo rằng nó đáp ứng yêu cầu kết nối.
  • Đề xuất giải pháp thay đổi phần mềm cho host hoặc bỏ qua lỗi Y08 nếu không cần thiết.

Host điều khiển sai hoặc lỗi do phần mềm/phần cứng:

  • Kiểm tra host để xác định lỗi và đảm bảo rằng nó hoạt động đúng.
  • Đề xuất giải pháp kiểm tra và tháo bỏ host để kiểm tra lỗi phần mềm hoặc phần cứng và thay thế phần bị lỗi nếu cần thiết.

Bộ chuyển đổi (RS485) không đúng giữa kết nối và cài đặt hoặc lỗi phần cứng:

  • Kiểm tra bộ chuyển đổi RS485 để đảm bảo rằng nó hoạt động đúng và phù hợp với yêu cầu kết nối và cài đặt.
  • Đề xuất giải pháp thay đổi bộ chuyển đổi RS485 hoặc kết nối lại và kiểm tra lỗi phần cứng để khắc phục vấn đề.

Mất kết nối do đứt cáp hoặc tiếp xúc không tốt:

  • Kiểm tra cáp và các điểm tiếp xúc để đảm bảo rằng không có cáp bị đứt và tiếp xúc đúng.
  • Đề xuất giải pháp thay thế cáp hoặc kiểm tra và cải thiện điểm tiếp xúc để khắc phục vấn đề mất kết nối.

Tín hiệu nhiễu lớn gây ra cho biến tần:

  • Kiểm tra lắp đặt biến tần và đảm bảo rằng nó đáp ứng yêu cầu môi trường làm việc, bao gồm cách cài đặt và định vị.
  • Đề xuất giải pháp có biện pháp chống nhiễu, ví dụ như thay cáp RS485 cao hơn để giảm tác động của nhiễu.

ERH – Hardware Error

Lý do có thể gây ra sự cố là card option bị hư. Dưới đây là cách kiểm tra và đề xuất giải pháp tương ứng:

Kiểm tra:

  • Kiểm tra card option bằng cách kiểm tra các chỉ báo trên nó, như đèn LED hoặc màn hình hiển thị. Xác định xem có dấu hiệu hư hỏng nào không.
  • Kiểm tra kết nối của card option để đảm bảo rằng nó được kết nối chính xác và không có vấn đề về tiếp xúc.

Đề xuất giải pháp:

  • Nếu card option được xác định là hỏng, đề xuất giải pháp là thay thế card option bằng một cái mới và hoạt động tương tự.
  • Tháo rời card option hỏng khỏi thiết bị và lắp đặt card option mới vào cùng vị trí.
  • Sau khi thay thế, kiểm tra lại chức năng của thiết bị để đảm bảo rằng card option mới hoạt động đúng và không gây ra sự cố.

ECF – EN terminal Circuit Error

Lý do có thể gây ra lỗi “ECF – EN terminal Circuit Error” là mạch điều khiển bị hư. Dưới đây là cách kiểm tra và đề xuất giải pháp tương ứng:

Kiểm tra:

  • Kiểm tra mạch điều khiển bằng cách kiểm tra các phụ kiện liên quan, như dây cáp, kết nối và các linh kiện điện tử trên mạch.
  • Xác định xem có dấu hiệu hư hỏng nào trên mạch điều khiển không, như đèn LED báo lỗi hoặc hiện tượng khác không bình thường.

Đề xuất giải pháp:

  • Nếu mạch điều khiển được xác định là hỏng, đề xuất giải pháp là thay thế mạch điều khiển bằng một mạch mới và hoạt động tương tự.
  • Tháo rời mạch điều khiển hỏng khỏi thiết bị và lắp đặt mạch điều khiển mới vào cùng vị trí.
  • Sau khi thay thế, kiểm tra lại chức năng của thiết bị để đảm bảo rằng mạch điều khiển mới hoạt động đúng và không gây ra lỗi “ECF – EN terminal Circuit Error”.

PG – Disconnection Error

Một vài tín hiệu giữa encoder và card option bị đứt:

  • Kiểm tra kết nối giữa encoder và card option để đảm bảo rằng các dây cáp và kết nối không bị đứt và được kết nối chính xác.
  • Kiểm tra đường tín hiệu giữa các terminals của card option để đảm bảo rằng chúng đúng với hướng dẫn được cung cấp bởi nhà sản xuất.

Tín hiệu nhiễu lớn gây ra cho biến tần:

  • Kiểm tra lắp đặt biến tần để đảm bảo rằng nó đáp ứng yêu cầu môi trường làm việc, bao gồm cách cài đặt và định vị.
  • Đề xuất giải pháp có biện pháp chống nhiễu, ví dụ như sử dụng cáp RS485 chất lượng cao hơn, sử dụng bộ chống nhiễu hoặc cách ly tín hiệu, hoặc đảm bảo rằng môi trường làm việc không có nhiễu điện từ mạnh.

Erb – CAN bus comunications error

Lý do có thể gây ra sự cố và các giải pháp tương ứng như sau:

Lỗi trong bộ truyền động:

  • Kiểm tra kết nối giữa biến tần (Y24) và Host để đảm bảo rằng chúng được kết nối chính xác và không có lỗi.
  • Điều chỉnh lại kết nối và cấu hình để đảm bảo tính đúng đắn của bộ truyền động.

Bị lỗi phần cứng của Host, hệ điều hành hoặc cấu hình:

  • Kiểm tra Host để xác định xem có lỗi phần cứng, hệ điều hành hoặc cấu hình nào gây ra sự cố.
  • Tiến hành sửa lỗi bằng cách kiểm tra và cập nhật phần cứng, hệ điều hành hoặc cấu hình theo yêu cầu.

Mất kết nối hoặc kết nối không ổn định của sợi cáp:

  • Kiểm tra cáp để đảm bảo không có sự mất kết nối hay kết nối không ổn định.
  • Thay thế cáp nếu cần thiết để khắc phục vấn đề kết nối.

Tín hiệu nhiễu lớn gây ra cho biến tần:

  • Kiểm tra lắp đặt biến tần để đảm bảo rằng nó đáp ứng yêu cầu môi trường làm việc, bao gồm cách cài đặt và định vị.
  • Đề xuất giải pháp có biện pháp chống nhiễu đối với Host, như sử dụng bộ chống nhiễu hoặc cách ly tín hiệu, để giảm tác động của tín hiệu nhiễu lên biến tần.

OS – Over speed error

Lý do có thể gây ra sự cố và các giải pháp tương ứng như sau:

Lỗi cấu hình động cơ:

  • Kiểm tra mối tương quan khi cài đặt P01 và L02 để đảm bảo rằng các thiết lập phù hợp với đặc trưng của động cơ.
  • Cài đặt P01 đúng với thông số đặc trưng của động cơ.
  • Cài đặt L02 đúng với độ chính xác của encoder.
  • Kiểm tra hàm F03 (tốc độ tối đa) để đảm bảo rằng nó được cấu hình chính xác.

Tín hiệu nhiễu lớn gây ra cho biến tần:

  • Kiểm tra lắp đặt biến tần để đảm bảo rằng nó đáp ứng yêu cầu môi trường làm việc, bao gồm cách cài đặt và định vị.
  • Đề xuất giải pháp có biện pháp chống nhiễu, ví dụ: sử dụng bộ chống nhiễu, cách ly tín hiệu hoặc đảm bảo rằng môi trường làm việc không có nhiễu điện từ mạnh.

Bộ điều khiển bên ngoài đã được sử dụng:

  • Kiểm tra cáp và nhiễu từ bộ điều khiển tốc độ bên ngoài để đảm bảo không có vấn đề về kết nối hoặc nhiễu.
  • Sử dụng cáp bọc chống nhiễu hoặc cáp xoắn đôi cho đường kết nối tín hiệu điều khiển.
  • Kiểm tra nhiễu từ biến tần có thể ảnh hưởng đến tốc độ động cơ và đề xuất biện pháp để giảm tác động của nhiễu trên tín hiệu điều khiển.

ErE – Out of control speed

Lý do có thể gây ra sự cố và các giải pháp tương ứng như sau:

Cấu hình bị lỗi:

  • Kiểm tra các hàm cài đặt L90, L91, L92 để xem xét nếu có lỗi trong cấu hình.
  • Nếu biên độ của tốc độ biến thiên trong khoảng cho phép, thiết lập hàm L90 thành 0.
  • Kiểm tra mối quan hệ giữa hàm P01 và L02 để đảm bảo rằng các cài đặt phù hợp với đặc trưng của động cơ.
  • Đặt P01 phù hợp với thông số của động cơ.
  • Đặt L02 phù hợp với encoder.

Quá tải:

  • Đảm bảo rằng có biện pháp bảo vệ dòng ngõ ra để ngăn chặn quá tải.
  • Giảm tải để đảm bảo không vượt quá giới hạn cho phép.
  • Kiểm tra xem tính năng hãm đã được kích hoạt hay chưa.

Tốc độ ngõ ra không thể tăng lên do giới hạn dòng điện:

  • Kiểm tra hàm F44 để xác định giới hạn tốc độ và thay đổi nếu cần.
  • Đảm bảo rằng cài đặt tuyến V/f phù hợp với hàm F04, F05, P01 và P02.
  • Thay đổi cài đặt tuyến V/f để phù hợp với đặc trưng của động cơ.

Lỗi thông số của động cơ:

  • Kiểm tra cài đặt P01, P02, P03, P06, P07, P09, P10 và P12 để đảm bảo rằng chúng phù hợp với đặc trưng của động cơ.
  • Đặt P02, P03 đúng và chọn chế độ tự động điều khiển biến tần.

Lỗi kết nối của encoder:

  • Kiểm tra dây kết nối để đảm bảo rằng không có sự lỗi trong kết nối.
  • Kiểm tra đường truyền tín hiệu từ encoder để đảm bảo rằng nó đáp ứng các điều kiện như khi biến tần chạy với nút FWD, có xung nhọn.
  • Kiểm tra truyền nhận tín hiệu giữa terminal PA và PB.

Đường kết nối tới động cơ bị sai:

  • Kiểm tra dây kết nối tới động cơ để đảm bảo rằng chúng đã được kết nối đúng.
  • Kết nối terminal U, V và W của biến tần tương ứng với terminal U, V, W của động cơ.
  • Độ khuếch đại của bộ điều khiển tốc độ quá lớn hoặc quá nhỏ:
  • Cấu hình lại hàm L36, L39 để điều chỉnh độ khuếch đại của bộ điều khiển tốc độ.

OE – Over torque error

Lý do có thể gây ra sự cố và các giải pháp tương ứng như sau:

Ngõ ra của biến tần bị mất:

  • Kiểm tra đường dây kết nối của ngõ ra biến tần (U,V,W) với động cơ để xác định nơi mất kết nối.
  • Kiểm tra terminal để đảm bảo rằng chúng đang hoạt động đúng.

Dây kết nối giữa encoder và card option bị đứt:

  • Kiểm tra kết nối dây để xác định nơi bị đứt.
  • Kiểm tra terminal để đảm bảo rằng chúng đang hoạt động đúng.

Tải quá nặng:

  • Đo dòng của động cơ và ghi lại. Kiểm tra xem liệu nó phù hợp với thiết kế hay không. Nếu quá tải, thay biến tần có cấp cao hơn.
  • Kiểm tra xem liệu có sự thay đổi về dòng điện đầu ra hay không. Nếu có, thay biến tần có cấp cao hơn.

Thời gian tăng tốc và giảm tốc quá nhanh:

  • Kiểm tra xem moment của động cơ có đáp ứng được trong quá trình tăng tốc và giảm tốc hay không.
  • Tính toán lại moment quán tính của tải với thời gian tăng tốc và giảm tốc.
  • Điều chỉnh thời gian tăng tốc và giảm tốc lớn hơn.
  • Thay biến tần có cấp cao hơn.

Sai thông số cài đặt động cơ:

  • Kiểm tra thông số của động cơ (hàm P) để đảm bảo rằng chúng được cài đặt đúng.
  • Sửa lại các thông số của động cơ theo thông tin trên nameplate.

Số cực của động cơ bị sai:

  • Thay đổi số cực của động cơ để đảm bảo đúng với yêu cầu và cấu hình của biến tần.

PbF – Charger circuit fault

Dựa trên lý do có thể gây ra sự cố “Không có nguồn cấp khởi động từ, ngắn mạch điện trở nạp”, dưới đây là cách kiểm tra và đề xuất giải pháp:

Kiểm tra nguồn cấp:

  • Đưa nguồn 1 pha vào 2 chân R0 (dây pha) và T (dây trung tính) của biến tần.
  • Kiểm tra xem nguồn cấp có đủ điện áp và ổn định hay không. Sử dụng dụng dụng cụ đo điện áp để đo nguồn cấp và xác định nếu có bất kỳ sự giảm điện áp hoặc nhiễu nào.
  • Kiểm tra các thiết bị bảo vệ, như cầu chì hoặc cầu rơle, để xem liệu chúng có hoạt động đúng hay không.
  • Nếu nguồn cấp không đáp ứng yêu cầu, hãy kiểm tra hệ thống nguồn điện và sửa chữa hoặc thay thế nếu cần thiết.

Kiểm tra dây kết nối:

  • Kiểm tra dây kết nối từ nguồn cấp đến biến tần để đảm bảo rằng chúng không bị đứt, hỏng hoặc kết nối không chắc chắn.
  • Kiểm tra các kết nối terminal của biến tần để đảm bảo rằng chúng đang hoạt động đúng và không bị lỏng.
  • Kiểm tra các mạch bảo vệ, như bảo vệ quá dòng hoặc quá áp, để đảm bảo rằng chúng không gây ngắn mạch hoặc ngắn mạch điện trở nạp.

Đề xuất giải pháp:

  • Nếu không có nguồn cấp hoặc ngắn mạch điện trở nạp, kiểm tra và sửa chữa nguồn cấp hoặc dây kết nối nếu cần thiết.
  • Đảm bảo rằng nguồn cấp đáp ứng yêu cầu về điện áp và ổn định.
  • Kiểm tra mạch bảo vệ và thay thế các thiết bị bảo vệ nếu cần thiết.
  • Nếu vẫn không giải quyết được sự cố, hãy tìm sự hỗ trợ từ nhà sản xuất hoặc kỹ thuật viên chuyên nghiệp để kiểm tra và sửa chữa biến tần.

tong-hop-cac-loi-cua-bien-tan-fuji-thuong-gap

Lời kết

Trên đây, Việt Nam Solar đã chia sẻ một số mã lỗi thường gặp ở biến tần Fuji Electric và cung cấp các giải pháp khắc phục và sửa chữa khi gặp sự cố. Hy vọng bài viết này đã giúp bạn nhận biết và hiểu rõ hơn về các mã lỗi và cách xử lý khi sử dụng biến tần Fuji Electric. Nếu bạn gặp bất kỳ vấn đề nào khác hoặc cần hỗ trợ thêm, hãy liên hệ với chúng tôi qua hotline bên dưới để được tư vấn và giúp đỡ cụ thể.

loi-thuong-gap-tren-cac-dong-bien-tan-fuji

Mọi chi tiết xin liên hệ:

  • CÔNG TY TNHH VIỆT NAM SOLAR
  • MST: 0315209693
  • Địa chỉ: 56A Hồ Bá Phấn, Khu phố 4, Phường Phước Long A, TP. Thủ Đức, TP.HCM
  • Trung tâm bảo hành: 188 Đông Hưng Thuận 41, Phường Tân Hưng Thuận, Quận 12, TP.HCM
  • Kho chứa hàng: Lô B14-15 Đường số 2, KCN Hải Sơn, Xã Đức Hòa Hạ, Huyện Đức Hòa, Tỉnh Long An
  • Hotline: 0981.982.979 – 088.60.60.660
  • Email: [email protected]
  • Website: https://vietnamsolar.vn

Giấy Chứng Nhận ISO 9001:2015 Công Ty TNHH Việt Nam Solar

Xem Thêm Một Số Sản Phẩm Điện Năng Lượng Mặt Trời
5/5 - (257 votes)

Vui lòng đăng nhập để đánh giá!

Nhận Báo Giá Theo Nghị Định Mới
