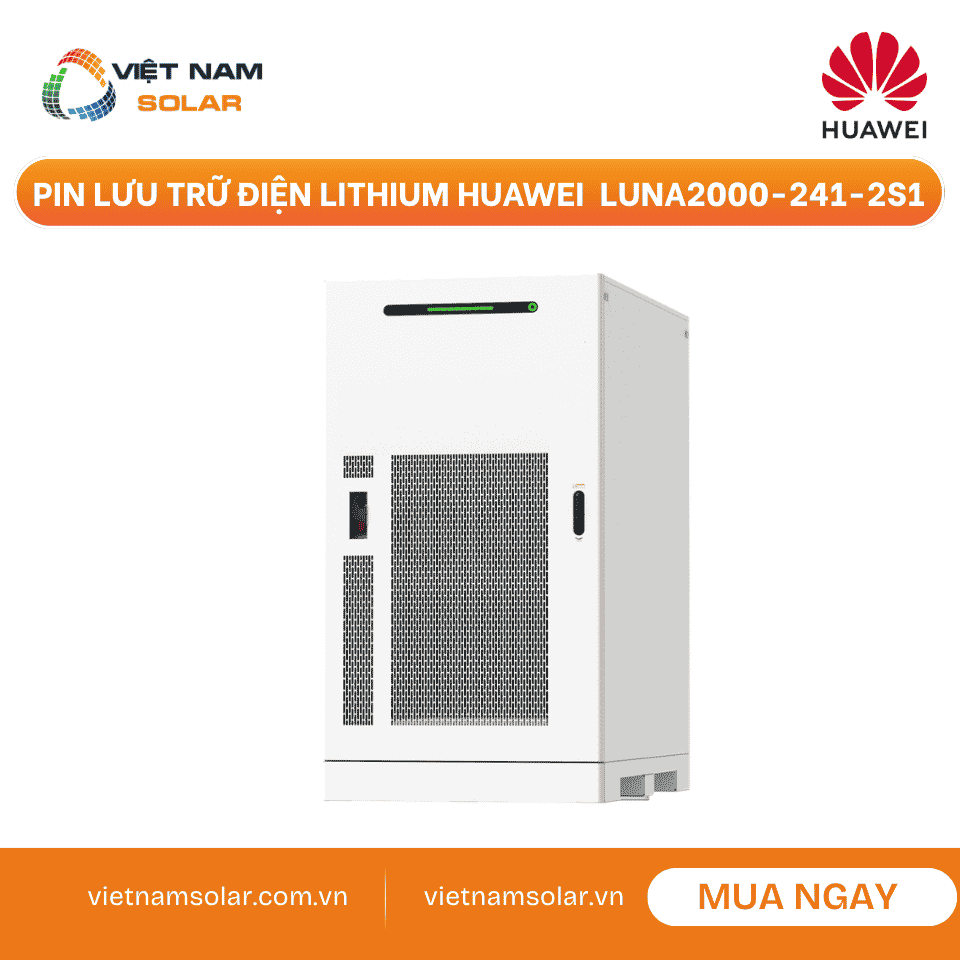

LUNA2000-241-2S1 – Pin Lưu Trữ Điện Lithium Huawei 241kWh

Dung lượng 241kWh cho hệ C&I.

Thiết bị có dung lượng định mức 241,0kWh, phù hợp các hệ cần lưu trữ điện mặt trời, giảm công suất đỉnh, hỗ trợ phụ tải quan trọng và tối ưu vận hành năng lượng theo khung giờ.^[1]

PCS 108kW tích hợp.

Model dùng PCS2000-108K-MB1, công suất đầu ra định mức 108kW, dòng AC định mức 155,9A, điện áp AC 380/400/415V, 3 pha 4 dây và tần số 50/60Hz.^[1]

An toàn từ pack đến hệ thống.

Hệ có rào chắn oxy cấp pack, xả khí định hướng, van thoát nổ phía trên và bình chữa cháy aerosol. Đây là nhóm bảo vệ quan trọng cho tủ pin lithium dung lượng lớn.^[1]

Làm mát lai thông minh.

Kiến trúc làm mát hybrid kết hợp kiểm soát nhiệt bằng chất lỏng và không khí, giúp hệ ESS duy trì trạng thái vận hành ổn định trong dải nhiệt độ rộng.^[1][2]

Quản lý thông minh qua Modbus TCP.

Thiết bị hỗ trợ cổng Ethernet hoặc cáp quang và giao thức Modbus TCP, thuận tiện khi cần tích hợp vào hệ giám sát năng lượng, SCADA hoặc nền tảng quản lý nhà máy.^[1]

Vận hành ngoài trời bền bỉ.

Tủ ESS có cấp bảo vệ IP55, dải nhiệt độ vận hành -30°C đến 55°C, độ cao vận hành tối đa 4.000m và giảm công suất khi nhiệt độ vượt 50°C.^[1]

Không thao tác khi còn điện.

Quá trình lắp đặt, đấu nối và bảo trì phải bảo đảm thiết bị đã được ngắt điện. Không lắp hoặc tháo cáp khi đang có điện vì tiếp xúc tức thời có thể tạo hồ quang, tia lửa, cháy hoặc nổ.^[2]

Không mở cửa tủ khi hệ đang chạy.

Không mở cửa tủ khi hệ thống đang vận hành. Nếu ESS có lỗi, không đứng trong phạm vi mở cửa tủ để tránh rủi ro khi có sự cố áp suất, khí cháy hoặc nhiệt.^[2]

Cảnh báo cháy cần rời khỏi khu vực.

Khi còi hoặc đèn báo cháy hoạt động, nhân sự cần rời khỏi hiện trường, không đến gần, không mở cửa và chỉ xử lý theo quy trình an toàn được phê duyệt.^[2]

Pin lỗi không được sử dụng.

Pin bị móp, phồng, biến dạng, rò rỉ hoặc từng tiếp xúc nước không được lắp đặt. Cần đưa pin đến điểm cách ly an toàn và liên hệ nhân sự kỹ thuật để xử lý.^[2]

PACK là khối pin chính.

Mỗi PACK là tổ hợp cell nối tiếp, cấp hoặc nhận công suất qua cực dương và cực âm. LUNA2000-241-2S1 dùng 4 pack LUNA2000-60-2E1, mỗi pack có cell 3,2V/314Ah và vật liệu lithium iron phosphate.^[2]

PCS chuyển đổi DC và AC.

PCS chuyển điện áp DC từ pin thành AC để cấp tải, đồng thời chuyển AC thành DC để sạc hệ ESS. PCS cũng hỗ trợ tải không cân bằng 100%.^[2]

RCM điều khiển rack pin.

RCM gồm BCU, bảng điều khiển công suất rack, cầu chì, contactor và các phần liên quan. Thành phần này dùng để điều khiển ESS, phát hiện ngắn mạch, giám sát cách điện, phát hiện dòng rò và lấy mẫu dòng chính xác.^[2]

LTMS quản lý nhiệt.

LTMS gồm máy nén, quạt, bơm, bộ trao đổi nhiệt và van nhiều ngả. Hệ thống chọn chế độ làm mát cơ khí, làm mát tự nhiên hoặc gia nhiệt dựa trên nhiệt độ pack và môi trường.^[2]

BCU và BMU giám sát nội bộ.

BMU quản lý điện áp, dòng, nhiệt độ và năng lượng của từng cell trong PACK. BCU quản lý điện áp, dòng, nhiệt độ và năng lượng của từng PACK trong rack pin.^[2]

SmartLogger giám sát hệ ngoài.

SmartLogger quản lý điện áp, dòng, nhiệt độ và năng lượng của từng ESS trong cụm. Với kịch bản nhiều tủ hoặc microgrid, SmartLogger cần lắp bên ngoài tủ.^[2]

Kiểm tra kiện hàng trước khi mở.

Nếu bao bì có lỗ thủng, nứt, dấu hiệu hư hỏng, vào nước hoặc tem chỉ thị nghiêng đổi màu, cần dừng mở kiện và liên hệ nhà cung cấp để kiểm tra nguyên nhân.^[2]

Chuẩn bị nâng hạ đúng tải.

Tủ ESS nặng dưới 2,8 tấn, nên cần xe nâng, cẩu hoặc thiết bị nâng hạ phù hợp. Khi nâng tủ, phải giữ cân bằng, tránh nghiêng quá giới hạn và không để người đứng dưới vật nâng.^[1][2]

Nền đặt tủ phải chắc và cao ráo.

Khu vực đặt tủ cần có mặt nền vững, không là đất mềm, không bị lún, không nằm ở vùng trũng dễ tích nước hoặc tuyết, và phải cao hơn mực nước lịch sử tại khu vực đó.^[2]

Đấu nối cáp phải đúng quy trình.

Cáp điện, cáp tiếp địa và cáp truyền thông cần được lắp đúng nhãn, đúng cực, đúng mô-men siết. Sau khi đi cáp phải bịt kín lỗ cáp để hạn chế ẩm, nước hoặc động vật nhỏ xâm nhập.^[2]

Cáp truyền thông cần chống nhiễu.

Cáp FE nên dùng CAT 5E ngoài trời có chống nhiễu, đầu RJ45 chống nhiễu, đường kính ngoài không quá 9mm và điện trở trong không vượt 1,5Ω/10m.^[2]

Kiểm tra trước khi đóng điện.

Trước khi cấp điện, cần kiểm tra tiếp địa, tình trạng cáp, switch, cover bảo vệ, BAT+ BAT-, RCM, PCS, LTMS, SmartLogger và trạng thái lắp đặt tổng thể.^[2]

Nhà máy và xưởng sản xuất.

Hệ ESS giúp lưu điện vào khung giờ phù hợp, cấp lại cho phụ tải khi cần và hỗ trợ doanh nghiệp quản lý năng lượng tốt hơn trong các ca vận hành có phụ tải biến động.

Điện mặt trời mái nhà công nghiệp.

Khi kết hợp PV và ESS, doanh nghiệp có thể tăng tỷ lệ tự dùng điện mặt trời, hạn chế lãng phí sản lượng vào giờ thấp tải và chủ động hơn với phụ tải quan trọng.

Trạm sạc và cụm tải công suất lớn.

Dung lượng 241kWh và PCS 108kW phù hợp các bài toán cần lưu trữ để giảm áp lực công suất tức thời, nhất là nơi tải lên nhanh trong thời gian ngắn.^[1]

Microgrid thương mại.

SmartLogger cần lắp ngoài tủ trong kịch bản nhiều tủ hoặc microgrid. Cách bố trí này giúp quản lý cụm ESS tập trung và thuận tiện hơn khi mở rộng.^[2]

Cụm phụ tải cần giám sát chi tiết.

Hệ giám sát LCC, BMU, BCU và SmartLogger giúp theo dõi nhiệt độ, dòng, điện áp, năng lượng từng PACK và từng ESS, thuận tiện cho vận hành theo dữ liệu.^[2]

Dự án ưu tiên an toàn và O&M.

Thiết kế tích hợp, làm mát lai, van thoát nổ, xả khí định hướng, cảm biến CO, cảm biến khói, cảm biến nhiệt và aerosol giúp hệ phù hợp dự án đặt an toàn vận hành lên hàng đầu.^[1][2]

Cảnh báo đỏ trên hệ thống.

Đèn ALM đỏ ổn định thể hiện cảnh báo nghiêm trọng. Đèn đỏ nhấp nháy nhanh thể hiện cảnh báo nhỏ, còn đỏ nhấp nháy chậm là cảnh báo warning. Cần kiểm tra mã cảnh báo trước khi thao tác trực tiếp.^[2]

Truyền thông bị gián đoạn.

BCU có cổng cáp quang, FE, COM, LAN và WLAN. Nếu dữ liệu không lên hệ giám sát, cần kiểm tra cáp mạng, đầu RJ45, cáp quang, trạng thái SmartLogger và trạng thái giao tiếp tầng trên.^[2]

Nước hoặc ẩm xâm nhập.

Cảm biến nước sẽ báo alarm khi hai điện cực phát hiện nước. Khi có cảnh báo này, cần kiểm tra gioăng cửa, lỗ cáp, vị trí đặt tủ, khả năng đọng nước và tình trạng bịt kín.^[2]

Lỗi nhiệt hoặc làm mát.

LTMS gồm máy nén, quạt, bơm, bộ trao đổi nhiệt và van nhiều ngả. Nếu nhiệt độ tăng bất thường, cần kiểm tra cửa gió, lọc gió, coolant, LTMS và cảnh báo từ LCC.^[2]

Kiểm tra đúng model.

Model trên hồ sơ và tem nhãn cần đúng LUNA2000-241-2S1. Không nhầm với các model LUNA2000-215-2S10, LUNA2000-215-2S11, LUNA2000-161-2S11 hoặc LUNA2000-107-1S11 vì cấu hình pin và công suất có thể khác nhau.^[2]

Kiểm tra kiện hàng khi nhận.

Nếu kiện hàng có dấu hiệu thủng, nứt, vào nước, va đập mạnh hoặc tem chỉ thị nghiêng đổi màu, cần dừng mở kiện và ghi nhận hiện trạng để xử lý với đơn vị giao hàng hoặc nhà cung cấp.^[2]

Lưu số seri và dữ liệu vận hành.

Số seri, biên bản nghiệm thu, tài khoản giám sát, cảnh báo và log vận hành là dữ liệu quan trọng khi cần hỗ trợ kỹ thuật hoặc xử lý bảo hành.

Không tự sửa khi chưa có chuyên môn.

ESS 241kWh có điện áp DC cao, pin lithium dung lượng lớn và hệ chữa cháy riêng. Tự tháo, sửa, thay pack hoặc thay PCS không đúng quy trình có thể gây nguy hiểm và ảnh hưởng bảo hành.^[2]

Điểm mạnh.

Dung lượng 241,0kWh, PCS 108kW, hiệu suất chu kỳ tối đa 91,3%, làm mát lai, cân bằng chủ động, xả khí định hướng, aerosol và giao tiếp Modbus TCP giúp thiết bị phù hợp các dự án cần vận hành nghiêm túc.^[1]

Điểm cần kiểm tra.

Thiết bị nặng dưới 2,8 tấn, kích thước 1150 × 1800 × 2100mm và chỉ phù hợp khi công trình có nền đặt tủ, thiết bị nâng hạ, khoảng cách an toàn và quy trình vận hành đúng chuẩn.^[1][2]

Phù hợp nhất.

Phù hợp nhà máy, khu thương mại, trạm sạc, cụm phụ tải công nghiệp và hệ điện mặt trời có nhu cầu tăng tự dùng, lưu điện theo khung giờ hoặc hỗ trợ phụ tải quan trọng.

Không nên chọn khi.

Không phù hợp công trình không có không gian đặt tủ, không đáp ứng phòng cháy, nền móng yếu, không có đội vận hành chuyên môn hoặc chỉ cần lưu trữ dân dụng công suất nhỏ.
