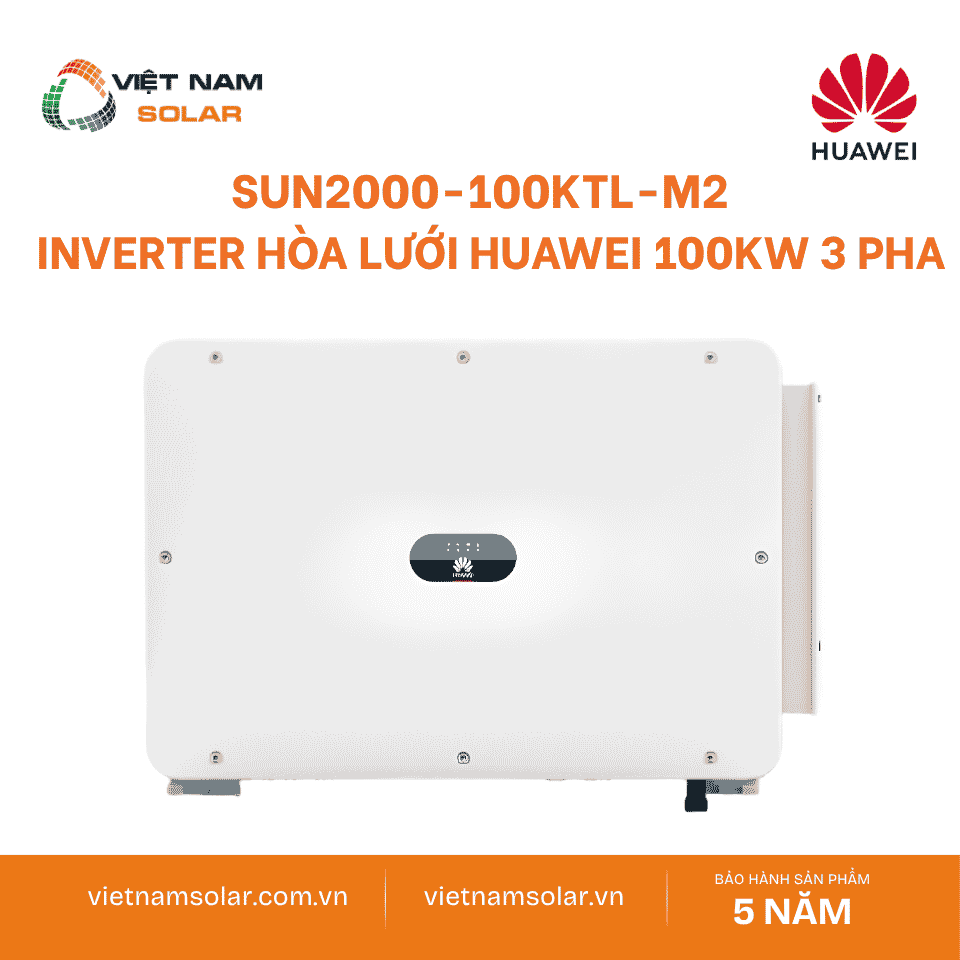

SUN2000-100KTL-M2 – Inverter Hòa Lưới Huawei 100kW 3 Pha
SUN2000-100KTL-M2 là biến tần hòa lưới ba pha công suất 100kW thuộc dòng Smart PV Controller của Huawei, phục vụ các dự án điện mặt trời thương mại, công nghiệp và nhà máy quy mô lớn. Thiết bị có mười bộ MPPT độc lập, tiếp nhận tối đa hai mươi chuỗi tấm pin, cùng hiệu suất tối đa 98,8% và công suất biểu kiến tối đa 110.000VA. Sản phẩm tích hợp bộ ngắt cấp chuỗi thông minh, chức năng chẩn đoán đường cong I-V và hệ thống làm mát bằng quạt điều tốc, giúp quản lý dàn pin lớn một cách an toàn và vận hành bền bỉ trong điều kiện ngoài trời.
SUN2000-100KTL-M2 là biến tần chuỗi PV hòa lưới công suất lớn, tập trung vào chuyển đổi DC/AC, quản lý MPPT, giám sát chuỗi và hòa lưới 3 pha. Thiết bị không hỗ trợ kết nối trực tiếp pin lưu trữ như các dòng biến tần hybrid; nếu công trình cần lưu trữ năng lượng, phương án thiết kế phải dùng giải pháp lưu trữ riêng phù hợp với kiến trúc hệ thống.
📑 Danh mục bài viết
1. Tính năng nổi bật SUN2000-100KTL-M2
Trong nhóm Smart PV Controller cỡ lớn của Huawei, SUN2000-100KTL-M2 mang đến công suất 100kW cho các hệ hòa lưới ba pha tại nhà máy và mái công nghiệp diện tích rộng. Sức mạnh của thiết bị nằm ở mười bộ MPPT độc lập và khả năng nhận tối đa hai mươi chuỗi tấm pin, kết hợp với bộ ngắt cấp chuỗi thông minh, chức năng chẩn đoán đường cong I-V và hệ thống quạt làm mát điều chỉnh theo tải. Nhờ đó, một thiết bị có thể quản lý hiệu quả dàn pin quy mô lớn và vận hành an toàn ngoài trời.[1]
Công suất AC 100kW cho hệ 3 pha.
Công suất tác dụng AC danh định 100.000W giúp thiết bị đáp ứng các hệ điện mặt trời công nghiệp, thương mại và nhà máy phân tán có công suất lớn.[1]
10 MPPT độc lập.
Cấu trúc 10 MPPT hỗ trợ thiết kế nhiều nhóm chuỗi, giảm ảnh hưởng giữa các vùng pin khác hướng hoặc khác điều kiện bức xạ.[1]
Tối đa 20 ngõ vào chuỗi.
Mỗi MPPT hỗ trợ tối đa 2 ngõ vào, thuận lợi cho việc phân bổ chuỗi PV trên mái nhà xưởng lớn hoặc dự án có nhiều cụm module.[1]
Hiệu suất tối đa 98,8%.
Hiệu suất cao tại 480V giúp giảm tổn thất chuyển đổi, đặc biệt có ý nghĩa với hệ thống vận hành liên tục và sản lượng lớn.[1]
2. Thông số kỹ thuật SUN2000-100KTL-M2
Bảng dưới đây tập hợp những thông số kỹ thuật cốt lõi của SUN2000-100KTL-M2, trải từ hiệu suất, thông số đầu vào một chiều, đầu ra xoay chiều cho tới hệ thống bảo vệ và dữ liệu cơ khí. Những con số này là căn cứ để bố trí chuỗi PV, lựa chọn tiết diện cáp và thiết bị đóng cắt, đồng thời cấu hình đấu nối lưới sao cho khớp với điều kiện thực tế của công trình.[1]
⚙ Efficiency / Hiệu suất
⚙ Input / Đầu vào DC
⚙ Output / Đầu ra AC
⚙ Protection / Tính năng bảo vệ
⚙ Communication / Truyền thông
⚙ Smart Features / Tính năng thông minh
⚙ General Data / Thông số chung
⚙ Installation Data / Dữ liệu lắp đặt
⚙ Standard Compliance / Tiêu chuẩn tuân thủ
3. An toàn vận hành SUN2000-100KTL-M2
Một thiết bị 100kW kết nối hàng chục chuỗi tấm pin đặt ra yêu cầu cao về an toàn điện, và Huawei xử lý điều này bằng nhiều cơ chế tích hợp ngay trong máy. Đáng chú ý nhất là bộ ngắt cấp chuỗi thông minh, có thể tách riêng từng chuỗi PV khi phát hiện bất thường. Cùng với đó là chống sét hai phía cấp Type II, giám sát điện trở cách điện, theo dõi dòng điện dư và phát hiện lỗi chuỗi, tạo nên nhiều lớp bảo vệ cho dàn pin lớn.[1]
Cách ly chuỗi khi có lỗi.
Bộ ngắt cấp chuỗi thông minh tách riêng từng chuỗi PV gặp sự cố, giúp khoanh vùng nhanh và giữ an toàn cho dàn pin nhiều nhánh.[1]
Hai lớp chống sét DC và AC.
Thiết bị chống sét Type II đặt cả ở phía một chiều lẫn xoay chiều, hạ rủi ro hỏng hóc khi sét lan theo dây vào hệ.[1]
Bộ giám sát dòng rò.
Hệ thống đo dòng điện dư báo động khi có rò rỉ vượt mức, một lớp bảo vệ thiết thực cho người và máy.[2]
Báo lỗi theo từng nhánh.
Việc giám sát chuỗi giúp lộ sớm các nhánh sụt dòng, lệch sản lượng hay đứt nối, tránh hao hụt điện âm thầm.[1]
Bắt buộc nối đất trước khi chạy.
Điểm tiếp địa phải nối chắc, đủ tiết diện trước lúc đóng điện vì máy lớn có dòng chạm đáng kể.[2]
Chỉ thao tác khi máy đã tắt.
Tháo lắp đầu nối DC, AC chỉ làm khi thiết bị dừng hẳn để loại bỏ nguy cơ hồ quang và tai nạn.[2]
4. Cấu tạo, kết nối SUN2000-100KTL-M2
Về nguyên lý hoạt động, SUN2000-100KTL-M2 là biến tần chuỗi ba pha, nhận điện một chiều từ các chuỗi tấm pin và nghịch lưu thành điện xoay chiều để hòa lưới. Cấu hình bên trong gồm mười bộ MPPT, mỗi bộ phụ trách tối đa hai chuỗi, nâng tổng số ngõ vào lên hai mươi. Thiết bị được trang bị chức năng chẩn đoán đường cong I-V nhằm quét tình trạng tấm pin từ xa, hỗ trợ truyền thông RS485 và MBUS, đồng thời sử dụng quạt điều tốc để giải nhiệt ở dải công suất cao.[2]
Mười kênh MPPT riêng biệt.
Mười bộ MPPT chạy độc lập, tối ưu công suất cho từng cụm chuỗi, hợp với mái nhiều hướng và mức che bóng khác nhau.[1]
Sức chứa hai mươi chuỗi.
Mỗi MPPT đón tối đa hai ngõ, nâng tổng lên hai mươi chuỗi PV cho một thiết bị duy nhất.[1]
Đẩy điện thẳng lên lưới.
Sản phẩm chỉ hòa lưới, không có cổng pin. Muốn dự phòng lúc mất điện phải tính giải pháp lưu trữ rời.[1]
Hai chuẩn truyền thông.
RS485 và MBUS giúp thiết bị nối vào trung tâm giám sát, tiện cho cụm dự án vận hành nhiều biến tần.[2]
Soi sức khỏe tấm pin từ xa.
Chẩn đoán đường cong I-V quét trạng thái tấm pin ngay tại bàn điều khiển, đỡ phải ra hiện trường kiểm tra tay.[2]
Quạt tự chỉnh theo nhiệt.
Quạt làm mát đổi tốc độ theo nhiệt độ và tải, giải nhiệt chủ động và giữ ổn định ở công suất cao.[2]
5. Tài liệu kỹ thuật SUN2000-100KTL-M2
Bộ tài liệu kỹ thuật là phần đi kèm quan trọng của mỗi hệ SUN2000-100KTL-M2 và nên được lưu cùng hồ sơ công trình. Tại đây, khách hàng tìm thấy các nhóm tài liệu cho cả giai đoạn lắp đặt lẫn vận hành: bảng thông số, hướng dẫn thi công, điều khoản bảo hành và liên kết tra cứu seri chính hãng, sẵn sàng để xem trực tuyến hoặc tải xuống.[1]
Việt Nam Solar tổng hợp 8 tài liệu dành cho SUN2000-100KTL-M2 – Inverter Hòa Lưới Huawei 100kW 3 Pha, bao gồm datasheet, hướng dẫn cài đặt, tài liệu bảo hành và các liên kết tra cứu cần thiết để khách hàng dễ xem hoặc tải về khi cần.
⚙ Thông số kỹ thuật3 PDF
6. Lắp đặt, đấu nối SUN2000-100KTL-M2
Cùng trọng lượng và kích thước lớn như các thiết bị cỡ trăm kilôwatt, SUN2000-100KTL-M2 cần được lắp đặt bởi đội ngũ giàu kinh nghiệm và có phương tiện nâng đỡ phù hợp. Bề mặt lắp phải đủ vững và bố trí khoảng hở hai bên đủ rộng để hệ thống quạt hút, thoát khí thuận lợi. Dây tiếp địa sử dụng tiết diện lớn từ 35 đến 120mm², và toàn bộ khâu đấu nối điện nên giao cho kỹ thuật viên đã nắm vững tài liệu hướng dẫn.[3]
Chỗ đặt chắc và đủ gió.
Mặt đỡ phải gánh được tải nặng và cho gió lùa. Nhờ IP66, chống bụi, chống nước, máy ra ngoài trời được nhưng nên né nơi ngập nước, nắng gắt dài ngày.[3]
Chừa lối gió cho quạt.
Trống tối thiểu 200mm trên, 600mm dưới, 600mm hai bên, 1.000mm trước mặt; hai bên rộng để quạt hút và thải khí trơn tru.[3]
Cẩu nâng và bắt vít chuẩn.
Máy nặng nên dùng thiết bị nâng phù hợp, bắt qua lỗ Φ14, dựng thẳng, nghiêng sau không quá 15 độ.[3]
Dây nối đất cỡ lớn.
Hợp công suất 100kW, dây tiếp địa chọn tiết diện 35 đến 120mm² và siết chắc trước khi cấp nguồn.[3]
Một cầu dao cho một máy.
Mỗi máy đi kèm một cầu dao ba pha riêng, dòng định mức khớp dòng ra hệ 100kW, tuyệt đối không dùng chung.[3]
Kiểm tra cuối trước khi chạy.
Đóng điện sau khi đã rà tiếp địa, đầu nối, nắp bịt cổng thừa, Smart Dongle và cấu hình giám sát.[3]
7. Ứng dụng 3 pha SUN2000-100KTL-M2
Với công suất 100kW và mười bộ MPPT, SUN2000-100KTL-M2 thích hợp cho các dự án điện mặt trời quy mô lớn như nhà máy phân tán, mái xưởng rộng và những công trình thương mại tiêu thụ điện cao. Khả năng nhận tới hai mươi chuỗi tấm pin giúp một thiết bị gom được lượng pin lớn, trong khi việc giám sát và chẩn đoán từng chuỗi mang lại cho chủ đầu tư bức tranh vận hành minh bạch, hỗ trợ khai thác hiệu quả trong dài hạn.[1]
Cánh đồng pin phân tán.
Hợp các nhà máy điện mặt trời cỡ vừa, lớn cần một biến tần mạnh quán xuyến nhiều chuỗi trên diện rộng.[1]
Mái xưởng quy mô lớn.
Xưởng mái rộng, dùng điện nhiều ban ngày tận dụng tốt 100kW khi dồn nhiều chuỗi về một máy.[1]
Nơi cần soi chuỗi kỹ.
Mười MPPT cùng chẩn đoán I-V cho phép chủ đầu tư bám sát sức khỏe từng cụm chuỗi tấm pin.[1]
Công trình siết an toàn DC.
Bộ ngắt cấp chuỗi và lớp bảo vệ một chiều hợp với dự án đòi hỏi an toàn cao cho dàn pin lớn.[1]
8. Bảo trì, xử lý lỗi SUN2000-100KTL-M2
Một thiết bị 100kW hoạt động quanh năm ngoài trời cần được chăm sóc theo lịch định kỳ. Trọng tâm bảo trì là hệ thống làm mát: do dùng quạt điều tốc, cần giữ sạch cửa gió, khe thoát khí và để mắt tới hoạt động của quạt, song song với việc khai thác chức năng chẩn đoán đường cong I-V để rà soát dàn pin. Việc mở máy hay đo kiểm chỉ tiến hành khi đã cắt nguồn, xả hết điện và có nhân sự đủ chuyên môn.[2]
Soi cửa gió và quạt.
Vì làm mát bằng quạt điều tốc, hãy kiểm tra cửa gió, dọn khe thoát khí và nghe ngóng quạt để giữ khả năng tản nhiệt.[2]
Bám trạng thái qua màn hình.
Đèn LED và nền tảng giám sát cho biết tình trạng máy; theo dõi đều giúp bắt sớm bất thường và lên kế hoạch.[2]
Siết lại mối nối định kỳ.
Đầu nối DC, AC cần rà theo chu kỳ, vặn chặt chỗ lỏng và để ý điểm nóng vì dòng lớn dễ hâm nóng tiếp xúc kém.[2]
Soát sét và đất theo lịch.
Bộ chống sét cùng điểm tiếp địa nên kiểm tra định kỳ hoặc sau giông để bảo đảm còn tác dụng.[2]
Chụp lại hiện trường khi lỗi.
Lúc máy báo lỗi, ghi mã, giờ, ảnh thực tế, màn hình giám sát và số liệu chuỗi để kỹ thuật bắt đúng bệnh.[2]
Cấm tuyệt đối đụng lúc có điện.
Mở máy hay rút đầu nối chỉ làm sau khi đã dừng và xả hết điện, tránh hồ quang.[2]
9. Bảo hành chính hãng SUN2000-100KTL-M2
Bảo hành cho một khoản đầu tư lớn như SUN2000-100KTL-M2 được xét trên hai khía cạnh: máy có phải hàng chính hãng hay không và hồ sơ kèm theo có đầy đủ không. Thiết bị cần còn nguyên tem seri, có hóa đơn cùng phiếu bảo hành hợp lệ. Riêng các dự án nhiều biến tần, việc tổ chức hồ sơ lắp đặt và nghiệm thu khoa học sẽ giúp khâu tra cứu và xử lý sau này nhẹ nhàng hơn nhiều.[5]
Giữ giấy tờ lúc nhận hàng.
Khi nhận máy nên lưu hóa đơn, phiếu bảo hành, ảnh tem seri và tra cứu chính hãng để chốt xuất xứ và ngày bắt đầu bảo hành.[8]
Chạy trong ngưỡng cho phép.
Bảo hành đi kèm điều kiện đấu nối, vận hành đúng tài liệu; hỏng do môi trường sai, chạy quá mức hay thao tác ẩu thường bị loại.[5]
Gom hồ sơ cho cụm máy.
Dự án nhiều thiết bị nên lưu ảnh đấu nối, sơ đồ chuỗi và biên bản nghiệm thu để sau này tra cứu nhanh.[5]
10. Nhà phân phối SUN2000-100KTL-M2
Việt Nam Solar là nhà phân phối chính hãng SUN2000-100KTL-M2, đồng hành cùng khách hàng từ khâu tư vấn đến dịch vụ sau bán hàng. Đội ngũ kỹ sư hỗ trợ khảo sát công suất dàn pin, tính toán số chuỗi và số MPPT, lựa chọn vật tư một chiều và xoay chiều, cầu dao, cáp, Smart Dongle cùng phương án giám sát phù hợp. Khách hàng có thể liên hệ trực tiếp để nhận báo giá, kiểm tra tồn kho và được hỗ trợ kỹ thuật trong suốt vòng đời thiết bị.[6]
☎ Thông tin liên hệ Việt Nam Solar mua hàng
Việt Nam Solar hiện là đơn vị phân phối và triển khai các giải pháp điện mặt trời Huawei tại Việt Nam, cung cấp đầy đủ thiết bị chính hãng, hỗ trợ tư vấn cấu hình, kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng khách hàng trong suốt quá trình vận hành hệ thống.
Showroom Cần Thơ
41D Mậu Thân, Phường Cái Khế, TP. Cần Thơ.
Hotline miền Tây: 0944.244.424
Kho và showroom Nha Trang
Thôn Đông Dinh, Xã Diên Khánh, Tp. Khánh Hòa.
Hotline Khánh Hòa: 081.60.60.660
11. Đánh giá SUN2000-100KTL-M2
Tóm lại, SUN2000-100KTL-M2 là một lựa chọn đáng cân nhắc cho những hệ hòa lưới lớn cần quản lý nhiều chuỗi PV và coi trọng độ an toàn. Sản phẩm gây chú ý ở công suất 100kW, mười bộ MPPT, hiệu suất 98,8%, bộ ngắt cấp chuỗi thông minh cùng năng lực chẩn đoán chi tiết. Tuy nhiên, để hệ vận hành tối ưu, phần thiết kế điện và thi công cần được đầu tư đúng mức.[1]
Giỏi gom nhiều chuỗi.
Mười MPPT và tối đa hai mươi ngõ giúp máy ôm trọn dàn pin lớn, đây là điểm mạnh cho dự án quy mô lớn.[1]
Không lo phần lưu trữ.
Là máy hòa lưới, thiết bị không gắn pin. Cần điện lúc cúp lưới thì nên xem dòng hybrid hoặc cách khác.[1]
Phần AC phải tính kỹ.
Dòng ra lớn buộc khâu tính cáp, cầu dao, tủ điện xoay chiều phải cẩn thận để an toàn và hiệu quả.[2]
Bền lâu nhờ giám sát.
Giám sát và chẩn đoán chuỗi giữ sản lượng ổn định, rất cần cho dự án khai thác nhiều năm.[2]
12. Hiểu lầm thường gặp SUN2000-100KTL-M2
Không ít người tưởng SUN2000-100KTL-M2 là biến tần lai chỉ vì nó nằm trong hệ sinh thái Huawei Solar. Trên thực tế, sản phẩm là biến tần hòa lưới ba pha, đảm nhận việc đổi dòng một chiều từ chuỗi tấm pin thành dòng xoay chiều rồi phát lên lưới. Sức mạnh của nó đến từ khả năng quản lý, chẩn đoán hàng chục chuỗi PV và bộ bảo vệ điện nhiều tầng, không phải việc đấu nối pin lưu trữ.[1]
Hiểu sai: SUN2000-100KTL-M2 là biến tần hybrid.
Việc cùng mang mã SUN2000 khiến nhiều người nhầm model hòa lưới công suất lớn với các dòng biến tần hybrid dân dụng.
Cách hiểu đúng: đây là biến tần hòa lưới 3 pha.
Thiết bị tập trung vào chuyển đổi DC/AC và hòa lưới, không hỗ trợ kết nối trực tiếp pin lưu trữ như biến tần hybrid.
Hiểu sai: 100kW là công suất tối đa duy nhất của thiết bị.
Nếu chỉ nhìn tên model, dễ bỏ qua giới hạn công suất biểu kiến và công suất tác dụng AC tối đa.
Cách hiểu đúng: công suất danh định là 100.000W.
Thiết bị có công suất tác dụng AC danh định 100.000W và công suất AC tối đa 110.000W.
Hiểu sai: MBUS dùng được cho mọi cấu hình mà không cần kiểm tra.
MBUS là tính năng hữu ích nhưng không thể cấu hình tùy tiện trong mọi kiến trúc đấu nối.
Cách hiểu đúng: MBUS cần phù hợp với kiến trúc lưới.
Khi dùng MBUS, cần kiểm tra kịch bản nối lưới, biến áp cách ly, SmartLogger hoặc Smart Dongle và điều kiện truyền thông thực tế.
13. Hỏi đáp SUN2000-100KTL-M2
Nội dung hỏi đáp bên dưới tập hợp các thắc mắc hay gặp khi khách hàng tìm hiểu SUN2000-100KTL-M2, bao quát từ loại và công suất biến tần, số MPPT cùng ngõ vào, dòng điện ngõ ra, các lớp bảo vệ và cơ chế làm mát, đến cách kết nối giám sát và những điểm cần lưu ý lúc lắp đặt, bảo hành cho công trình lớn.[1]
14. Giá & báo giá SUN2000-100KTL-M2
Vì là thiết bị công suất lớn, giá SUN2000-100KTL-M2 thay đổi theo thời điểm và số lượng mua, cùng các thành phần kèm theo như Smart Dongle, công tơ, tủ điện, chống sét, cáp và cầu dao dòng cao. Bởi vậy, con số sát thực tế nhất chỉ xuất hiện khi báo giá được dựng theo đúng quy mô và cấu hình riêng của mỗi công trình.[7]
Nhận báo giá SUN2000-100KTL-M2 tại Việt Nam Solar
Để nhận báo giá chính xác, khách hàng nên cung cấp công suất hệ PV dự kiến, số lượng biến tần, loại module, số chuỗi, sơ đồ phân bổ MPPT, điện áp lưới, vị trí công trình, nhu cầu RS485/MBUS, SmartLogger, Smart Dongle, tủ điện, thiết bị chống sét và thời gian giao hàng mong muốn. Việt Nam Solar sẽ hỗ trợ kiểm tra cấu hình, tư vấn thiết bị đi kèm và báo giá theo tồn kho thực tế.
Nên chọn theo cấu hình PV thực tế.
Hệ hòa lưới 100kW cần kiểm tra số chuỗi, điện áp chuỗi, dòng ngắn mạch, sơ đồ MPPT, điện áp lưới và phương án truyền thông.[1]
Giá trị dài hạn quan trọng hơn giá đầu vào.
Thiết bị có hiệu suất tối đa 98,8%, 10 MPPT, tự học module PV, Smart I-V, IP66, MBUS, AFCI và chống sét DC/AC.[1]
An toàn là nền tảng lựa chọn.
Inverter công suất lớn cần được thiết kế đồng bộ với cáp, CB, tủ điện, tiếp địa, chống sét, thiết bị giám sát và quy trình nghiệm thu.[1]
Kết luận chọn mua.
Nên chọn SUN2000-100KTL-M2 khi công trình cần biến tần hòa lưới Huawei 100kW 3 pha, nhiều MPPT, giám sát chuỗi và vận hành ngoài trời ổn định.[1]
Kết luận: SUN2000-100KTL-M2 là lựa chọn đáng cân nhắc cho hệ điện mặt trời hòa lưới 3 pha cần công suất lớn, hiệu suất cao, an toàn điện và khả năng quản lý chuyên nghiệp. Thiết bị tạo giá trị đầu tư dài hạn nhờ công suất AC danh định 100kW, công suất AC tối đa 110kW, 10 MPPT, tối đa 20 ngõ vào chuỗi, hiệu suất tối đa 98,8%, cấp bảo vệ IP66, MBUS, RS485, FusionSolar, tự học module PV, chẩn đoán đường cong Smart I-V, AFCI và chống sét DC/AC. Khi được thiết kế đồng bộ với cáp, CB, tủ điện, tiếp địa, SmartLogger, Smart Dongle và quy trình nghiệm thu phù hợp, hệ thống có thể vận hành minh bạch, an toàn và hiệu quả hơn trong nhiều năm.
