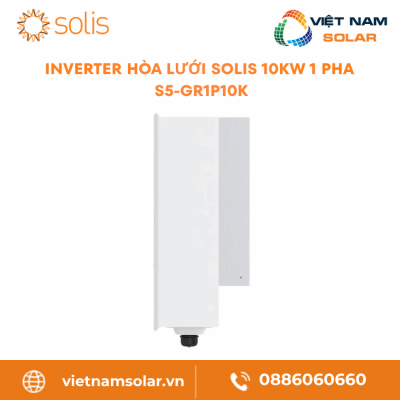

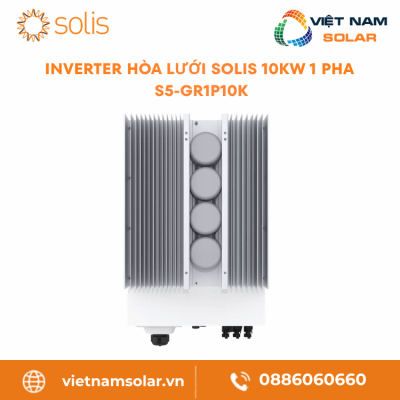

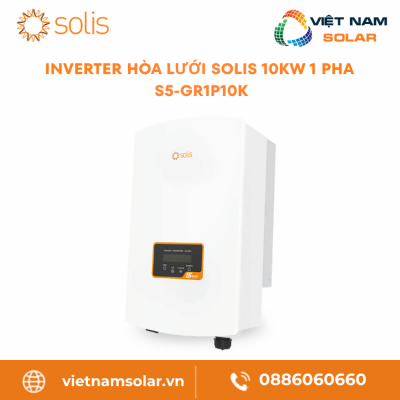

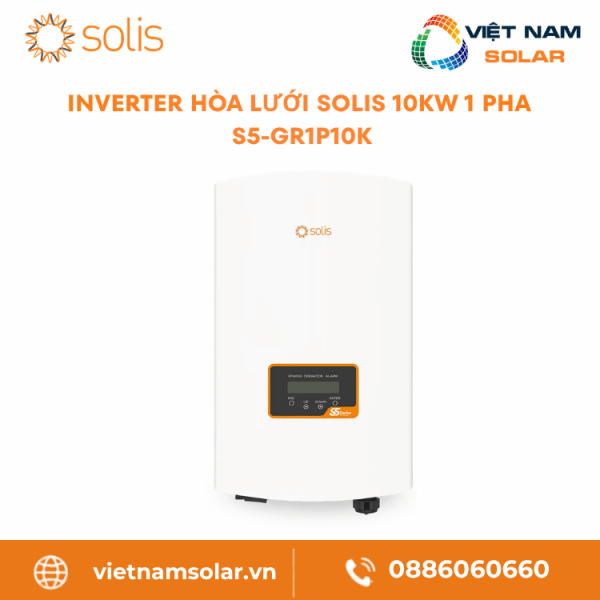

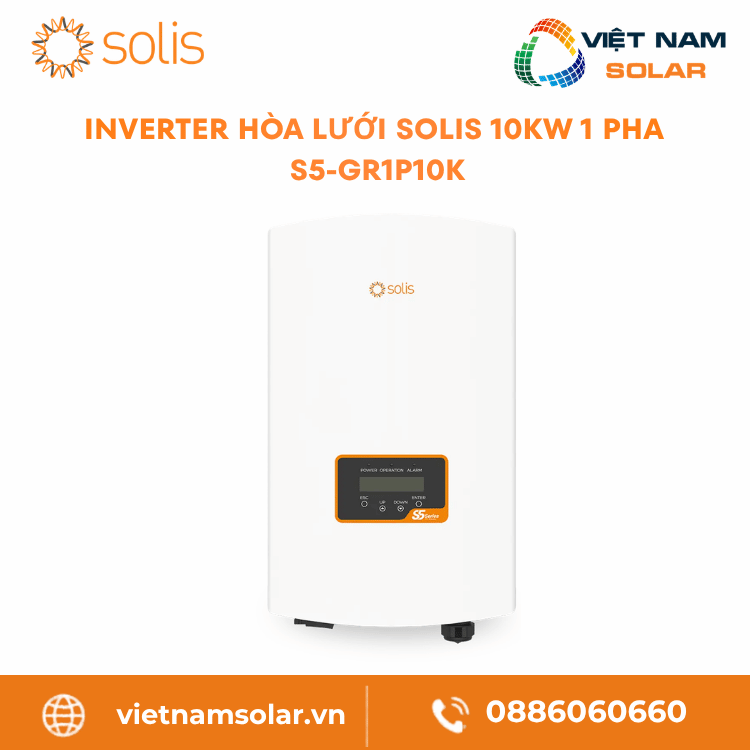

S5-GR1P10K – Inverter Hòa Lưới Solis 10KW 1 Pha
S5-GR1P10K định vị là inverter hòa lưới 1 pha 10kW thuộc dòng S5-GR1P(7-10)K — cấu hình được Solis thiết kế cho hệ điện mặt trời nối lưới quy mô dân dụng và thương mại nhỏ. Khác với inverter hybrid, thiết bị tập trung một vai trò cốt lõi: chuyển đổi nguồn PV ban ngày và đẩy điện lên lưới cho tải tiêu thụ hoặc bán lại, đặt model 10K vào nhóm phù hợp cho hệ residential và C&I nhỏ công suất tấm pin 10-15 kWp.[1][2]
Ở phía PV, mã S5-GR1P10K hỗ trợ dàn PV khuyến nghị tối đa 15kW thông qua 3 MPPT, tối đa 3 chuỗi đầu vào, điện áp đầu vào tối đa 600V, dải MPPT 100-500V, dòng PV tối đa 14A trên mỗi MPPT và dòng ngắn mạch 22A trên mỗi MPPT. Cấu hình ba MPPT độc lập đáp ứng yêu cầu thiết kế cho mái nhiều hướng nắng hoặc nhiều vùng tấm pin khác đặc tính.[1]
Phía lưới, thiết bị phát công suất AC định mức 10kW, công suất biểu kiến tối đa 10kVA trên lưới 1 pha 220V/230V, dòng ra định mức 45.5A/43.5A. Cấu trúc transformerless cùng hiệu suất tối đa 98.0%, bảo vệ hồ quang AFCI tùy chọn, công tắc DC tích hợp và giám sát qua RS485 hoặc Wi-Fi/GPRS đặt S5-GR1P10K vào nhóm inverter hòa lưới hiệu suất cao cho thị trường residential.[1][2]
S5-GR1P10K định vị là inverter hòa lưới Solis 10kW 1 pha với 3 MPPT, dàn PV khuyến nghị tối đa 15kW, điện áp vào tối đa 600V, hiệu suất tối đa 98.0%, cấp bảo vệ IP66 và bảo hành tiêu chuẩn 5 năm.[1][3]
📖 Mục lục bài viết
- 1. Tính năng nổi bật của inverter hòa lưới Solis S5-GR1P10K 10KW 1 pha
- 2. Thông số kỹ thuật inverter hòa lưới Solis S5-GR1P10K 10KW 1 pha
- 3. Chứng nhận và tiêu chuẩn kết nối lưới của inverter Solis S5-GR1P10K
- 4. Các model cùng series Solis S5-GR1P(7-10)K
- 5. Tài liệu kỹ thuật chính hãng inverter Solis S5-GR1P10K
- 6. Hướng dẫn lắp đặt inverter Solis S5-GR1P10K 10KW 1 pha
- 7. Bảo trì định kỳ inverter Solis S5-GR1P10K 10KW 1 pha
- 8. Xử lý sự cố và mã cảnh báo của inverter Solis S5-GR1P10K
- 9. Chính sách bảo hành inverter Solis S5-GR1P10K 10KW 1 pha
- 10. Việt Nam Solar, nhà phân phối ủy quyền inverter Solis S5-GR1P10K
- 11. Đánh giá thực tế inverter Solis S5-GR1P10K 10KW 1 pha
- 12. Hiểu lầm phổ biến về inverter hòa lưới Solis S5-GR1P10K
- 13. Câu hỏi thường gặp về inverter Solis S5-GR1P10K 10KW 1 pha
- 14. Giá inverter Solis S5-GR1P10K và nhận báo giá
📚 Danh mục1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá
1. Tính năng nổi bật của inverter hòa lưới Solis S5-GR1P10K 10KW 1 pha Nổi bật
S5-GR1P10K định vị cho hệ điện mặt trời 1 pha cần một inverter hòa lưới công suất 10kW, tối ưu tỷ lệ chuyển đổi và đơn giản trong vận hành. Trong cấu hình hòa lưới này, thiết bị chuyển đổi nguồn PV thành điện xoay chiều đồng bộ với lưới, ưu tiên cấp cho tải đang tiêu thụ và đẩy phần dư lên lưới, qua đó đáp ứng yêu cầu của công trình muốn giảm hóa đơn điện ban ngày mà không triển khai pin lưu trữ.[1][2]
10kW
Phù hợp cho hệ 1 pha cần 10kW
S5-GR1P10K vận hành công suất AC định mức 10kW, công suất biểu kiến tối đa 10kVA và công suất tác dụng tối đa 10kW trên lưới 1 pha L/N/PE, 220V/230V. Mức công suất này đáp ứng yêu cầu của công trình dân dụng lớn hoặc cơ sở kinh doanh nhỏ cần một inverter hòa lưới gọn gàng, không kèm pin lưu trữ.[1]98%
Hiệu suất tối đa 98.0%
Thiết bị đạt hiệu suất chuyển đổi tối đa 98.0% và hiệu suất theo chuẩn châu Âu 97.1%. Cấu trúc transformerless cùng dải MPPT rộng 100-500V và điện áp khởi động thấp 120V cho phép inverter bắt đầu phát sớm vào buổi sáng và khai thác tốt nguồn PV trong điều kiện bức xạ thay đổi.[1]PV 15kW
Hỗ trợ dàn PV khuyến nghị 15kW
S5-GR1P10K đáp ứng dàn PV khuyến nghị tối đa 15kW, qua đó mở dư địa oversizing cho công trình mái lệch hướng hoặc vùng bức xạ trung bình. Khi thiết kế chuỗi, kỹ thuật cần giữ điện áp đầu vào trong giới hạn 600V, dải MPPT 100-500V, dòng vào 14A mỗi MPPT và dòng ngắn mạch 22A mỗi MPPT.[1]3 MPPT
Ba MPPT cho mái nhiều hướng
S5-GR1P10K triển khai 3 MPPT độc lập với tối đa 3 chuỗi đầu vào, đáp ứng yêu cầu của mái có ba vùng tấm khác hướng hoặc khác góc nghiêng. Nhờ vậy mỗi chuỗi tự truy điểm công suất cực đại của riêng nó, với điều kiện điện áp và dòng điện chuỗi vẫn nằm trong ngưỡng kỹ thuật cho phép của thiết bị.[1]AFCI
Bảo vệ hồ quang, giảm rủi ro cháy
Thiết bị hỗ trợ tích hợp AFCI 2.0 dạng tùy chọn, chủ động phát hiện hồ quang DC để giảm nguy cơ cháy trên hệ thống dây dẫn một chiều. Cùng với giám sát lưới, chống tách đảo và bảo vệ nhiệt độ, nhóm tính năng an toàn này giúp hệ thống vận hành ổn định trong điều kiện thực tế.[1]Lưu ý khi chọn inverterS5-GR1P10K định vị là inverter hòa lưới thuần, không có cổng pin lưu trữ và không cấp điện dự phòng khi mất lưới. Khi chọn mua, chủ đầu tư cần xác định rõ nhu cầu chỉ giảm tiền điện ban ngày hay cần thêm backup, vì nhu cầu backup sẽ phải chuyển sang dòng inverter hybrid khác.[1][2]
2. Thông số kỹ thuật inverter hòa lưới Solis S5-GR1P10K 10KW 1 pha Thông số
S5-GR1P10K vận hành công suất AC định mức 10kW, dàn PV khuyến nghị tối đa 15kW, 3 MPPT, điện áp vào tối đa 600V, dải MPPT 100-500V, hiệu suất tối đa 98.0%, cấp bảo vệ IP66 và bảo hành tiêu chuẩn 5 năm — bộ thông số định vị model vào phân khúc inverter hòa lưới 1 pha công suất lớn cho hệ residential và thương mại nhỏ.[1][3]
Input DC / Đầu vào tấm pin
| Model / Mã sản phẩm | S5-GR1P10K |
| Recommended max. PV power / Công suất dàn PV khuyến nghị tối đa | 15 kW[1] |
| Max. input voltage / Điện áp đầu vào tối đa | 600 V[1] |
| Rated voltage / Điện áp định mức DC | 330 V[1] |
| Start-up voltage / Điện áp khởi động | 120 V[1] |
| MPPT voltage range / Dải điện áp MPPT | 100-500 V[1] |
| Max. input current / Dòng điện đầu vào tối đa | 14 A / 14 A / 14 A[1] |
| Max. short circuit current / Dòng ngắn mạch tối đa | 22 A / 22 A / 22 A[1] |
| MPPT number / Max. input strings number / Số MPPT / số chuỗi đầu vào tối đa | 3 / 3[1] |
Output AC / Đầu ra hòa lưới
| Rated output power / Công suất đầu ra định mức | 10 kW[1] |
| Max. apparent output power / Công suất biểu kiến đầu ra tối đa | 10 kVA[1] |
| Max. output power / Công suất tác dụng đầu ra tối đa | 10 kW[1] |
| Rated grid voltage / Điện áp lưới định mức | 1/N/PE, 220 V / 230 V[1] |
| Rated grid frequency / Tần số lưới định mức | 50 Hz / 60 Hz[1] |
| Rated grid output current / Dòng điện lưới đầu ra định mức | 45.5 A / 43.5 A[1] |
| Max. output current / Dòng đầu ra tối đa | 45.9 A[1] |
| Power factor / Hệ số công suất | >0.99, điều chỉnh từ 0.8 sớm pha đến 0.8 trễ pha[1] |
| THDi / Tổng méo sóng hài dòng điện | <3%[1] |
Efficiency / Hiệu suất
| Max. efficiency / Hiệu suất tối đa | 98.0%[1] |
| EU efficiency / Hiệu suất theo chuẩn châu Âu | 97.1%[1] |
Protection / Bảo vệ
| DC reverse-polarity protection / Bảo vệ ngược cực DC | Có[1] |
| Short circuit protection / Bảo vệ ngắn mạch | Có[1] |
| Output over current protection / Bảo vệ quá dòng đầu ra | Có[1] |
| Surge protection / Bảo vệ chống sét lan truyền | Có[1] |
| Grid monitoring / Giám sát lưới | Có[1] |
| Anti-islanding protection / Bảo vệ chống tách đảo | Có[1] |
| Temperature protection / Bảo vệ nhiệt độ | Có[1] |
| Multi peak scan / Quét đa đỉnh công suất | Có[1] |
| Integrated AFCI 2.0 / Bảo vệ hồ quang AFCI 2.0 tích hợp | Tùy chọn[1] |
| Integrated DC switch / Công tắc DC tích hợp | Có[1] |
General Data / Thông số chung
| Dimensions (W × H × D) / Kích thước rộng × cao × sâu | 333 × 579 × 253 mm[1] |
| Weight / Khối lượng | 18.5 kg[1] |
| Topology / Cấu trúc | Transformerless (không biến áp)[1] |
| Self-consumption (night) / Công suất tự tiêu thụ ban đêm | <1 W[1] |
| Operating ambient temperature range / Dải nhiệt độ môi trường vận hành | -25°C đến +60°C[1] |
| Relative humidity / Độ ẩm tương đối | 0-100%[1] |
| Ingress protection / Cấp bảo vệ | IP66[1] |
| Noise emission (typical) / Độ ồn điển hình | <30 dB(A)[1] |
| Cooling concept / Phương thức làm mát | Làm mát tự nhiên kết hợp quạt nội bộ[1] |
| Max. operation altitude / Độ cao vận hành tối đa | 4000 m[1] |
Standards Compliance / Tiêu chuẩn áp dụng
| Grid connection standard / Tiêu chuẩn kết nối lưới điện | G99, IEC 62116, IEC 61727, IEC 61683[1] |
| Safety / EMC standard / Tiêu chuẩn an toàn và tương thích điện từ | IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4[1] |
3. Chứng nhận và tiêu chuẩn kết nối lưới của inverter Solis S5-GR1P10K Chứng nhận
S5-GR1P10K được chứng nhận theo nhóm tiêu chuẩn kết nối lưới dành cho inverter hòa lưới 1 pha, gồm G98 hoặc G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1, VDE 0126/UTE C 15/VFR:2019, RD 1699/RD 244, CEI 0-21, C10/11, NRS 097-2-1, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683 và EN 50530. Thiết bị đồng thời đáp ứng tiêu chuẩn an toàn IEC/EN 62109-1/-2 và tương thích điện từ IEC/EN 61000-6-1/-2/-3/-4, qua đó đặt model vào nhóm sản phẩm có hồ sơ chứng nhận đầy đủ cho thị trường quốc tế.[2]
Grid
Tiêu chuẩn kết nối lưới
Danh mục tiêu chuẩn kết nối lưới gồm G98/G99, EN 50549-1, CEI 0-21, C10/11, NRS 097-2-1, IEC 62116 và IEC 61727. Khi cấu hình, kỹ thuật phải đặt đúng mã lưới theo quy định của điện lực sở tại, nhờ đó inverter mới phối hợp chuẩn với cơ chế bảo vệ chống tách lưới.[2]Safety
Tiêu chuẩn an toàn thiết bị
Thiết bị được chứng nhận theo IEC/EN 62109-1/-2 — nhóm tiêu chuẩn bắt buộc trong hồ sơ kỹ thuật của inverter hòa lưới transformerless. Chủ đầu tư cần đối chiếu chứng nhận này trước khi đưa thiết bị vào hồ sơ thi công và nghiệm thu hệ thống.[2]EMC
Tương thích điện từ
Thiết bị đáp ứng tiêu chuẩn IEC/EN 61000-6-1/-2/-3/-4 về tương thích điện từ. Khi vận hành, hệ thống vẫn yêu cầu đấu nối chính xác dây AC, PE và thiết bị bảo vệ để loại trừ rủi ro nhiễu hoặc cảnh báo sai do tiếp xúc kém.[2]Điểm cần kiểm traVới inverter hòa lưới, hồ sơ kỹ thuật cần đối chiếu mã lưới đã cài, ngưỡng bảo vệ điện áp và tần số, thiết bị bảo vệ quá dòng AC (OCPD), dây PE và cấu hình quản lý công suất xuất lưới — đảm bảo hệ thống tuân thủ quy định của điện lực sở tại.[2]
4. Các model cùng series Solis S5-GR1P(7-10)K Model
Series Solis S5-GR1P(7-10)K định vị là dòng inverter hòa lưới 1 pha công suất lớn, trải dải bốn mã 7K, 8K, 9K và 10K. S5-GR1P10K giữ vị trí mã 10kW cao nhất series, vận hành 3 MPPT độc lập, dàn PV khuyến nghị tối đa 15kW và dòng ra định mức 45.5A/43.5A.[1]
10KW
S5-GR1P10K
Mã sản phẩm trọng tâm bài viết. S5-GR1P10K vận hành công suất AC định mức 10kW, dàn PV khuyến nghị tối đa 15kW, dòng ra 45.5A/43.5A, 3 MPPT và hiệu suất tối đa 98.0% — bộ thông số định vị model vào nhóm 10kW cao cấp của series hòa lưới 1 pha.[1]Series
S5-GR1P(7-10)K
Series triển khai dải công suất 7kW, 8kW, 9kW và 10kW trên cùng nền tảng kiến trúc 3 MPPT. Khi chuyển sang mã công suất khác trong cùng series, kỹ thuật cần đối chiếu lại bảng thông số vì công suất PV khuyến nghị, dòng AC đầu ra và OCPD có sai khác giữa các phiên bản.[1]Chọn mã công suất
Chọn theo công suất PV và tải
Với hệ hòa lưới, chủ đầu tư cần chọn model dựa trên công suất tấm pin thực tế, công suất tải tiêu thụ ban ngày, số chuỗi tấm pin, đặc tính điện 1 pha và quy định công suất phát lên lưới tại công trình — các biến số quyết định cấu hình phù hợp.[1]Đừng chỉ nhìn công suất ACQuyết định chọn model cần dựa trên công suất dàn PV thực tế, tỷ lệ oversizing, đặc tính tải ban ngày và quy định xuất lưới của điện lực — không chỉ con số công suất AC trên nhãn thiết bị.
5. Tài liệu kỹ thuật chính hãng inverter Solis S5-GR1P10K Tài liệu
Bộ tài liệu kỹ thuật của S5-GR1P10K triển khai bốn lớp thông tin — thông số, hướng dẫn lắp đặt, xử lý lỗi và chính sách bảo hành — cho phép chủ đầu tư và kỹ thuật đối chiếu trước khi chốt thiết bị hoặc khởi công hệ hòa lưới.[1][2][3]
Cách dùng tài liệuKhi đánh giá S5-GR1P10K, kỹ thuật cần đối chiếu datasheet để chuẩn hóa thông số điện, tra manual để xác nhận sơ đồ đấu nối AC/DC và lưu nhóm tài liệu bảo hành để chuẩn bị hồ sơ khi cần hỗ trợ chuyên sâu từ hãng.
6. Hướng dẫn lắp đặt inverter Solis S5-GR1P10K 10KW 1 pha Lắp đặt
S5-GR1P10K yêu cầu vị trí lắp đặt chắc chắn, thông thoáng, tránh nắng trực tiếp và hạn chế mưa tạt vào vỏ thiết bị. Với cấu hình hòa lưới, phần PV, AC, nối đất và thiết bị giám sát cần được kỹ thuật kiểm tra theo trình tự trước khi đóng điện vận hành.[2]
1
Chọn nơi thoáng và chống cháy
Vị trí lắp đặt cần tránh bức xạ mặt trời trực tiếp vì phơi nắng làm tăng nhiệt độ vận hành và có thể gây giới hạn công suất đầu ra. Khu vực thi công yêu cầu lưu thông không khí, không đặt trong không gian kín hẹp, không có vật liệu hay khí dễ cháy và kết cấu lắp đặt phải làm từ vật liệu chống cháy.[2]2
Chừa khoảng thoáng cho máy
Khoảng hở quanh thiết bị cần được giữ tối thiểu để duy trì hiệu suất giải nhiệt. Khi lắp một hoặc nhiều inverter trong cùng vị trí, kỹ thuật cần giữ tối thiểu 300mm giữa mỗi inverter hoặc vật cản, đồng thời chừa khoảng cách khoảng 500mm từ đáy inverter xuống mặt đất.[2]3
Treo máy thẳng đứng trên bề mặt chắc
Thiết bị yêu cầu treo trên tường hoặc kết cấu đủ khả năng chịu tải dài hạn, lắp thẳng đứng với độ nghiêng tối đa ±5°. Nếu inverter bị nghiêng quá giới hạn này, khả năng tản nhiệt bị suy giảm và công suất đầu ra có thể thấp hơn kỳ vọng. Khối lượng tham chiếu của S5-GR1P10K là 18.5kg.[1][2]4
Nối đất đúng và chắc chắn
Cổng nối đất ngoài bố trí ở cạnh phải của inverter. Kỹ thuật sử dụng đầu cos OT loại M4, bấm cos đúng kỹ thuật vào dây nối đất và siết với lực 2N.m (20 in-lbs). Nối đất chắc chắn là điều kiện bắt buộc để hệ thống vận hành an toàn và loại trừ rủi ro điện áp chạm vỏ.[2]5
Đấu PV đúng cực và đúng giới hạn
Trước khi đóng cọc DC, kỹ thuật cần đo điện áp hở mạch của chuỗi pin và xác nhận giá trị nằm dưới giới hạn 600V của inverter, đồng thời kiểm tra đúng cực DC+ / DC-. Dây DC sử dụng loại PV1-F tiết diện 4.0-6.0mm² với giá trị khuyến nghị 4.0mm² (12AWG), tuốt vỏ khoảng 7mm. Khi đã bấm xong đầu MC4, kỹ thuật cần kéo thử nhẹ từng đầu để chắc chắn khớp nối đã ăn khít. Tuyệt đối không nối cực dương hoặc cực âm của dàn PV xuống đất.[2]6
Đấu AC và lắp thiết bị bảo vệ
Cáp AC khuyến nghị loại dùng ngoài trời tiết diện 6-16mm² với đầu cos OT khoảng 6-10mm², tuốt vỏ khoảng 55mm và siết terminal với lực 2-3N.m. Để bảo vệ dây dẫn AC nối lưới, Solis khuyến nghị lắp thiết bị bảo vệ quá dòng (OCPD) — với S5-GR1P10K, dòng định mức tham chiếu là 45.5A/43.5A và giá trị OCPD khuyến nghị là 60A.[2]7
Kết nối giám sát và đo đếm
S5-GR1P10K hỗ trợ giám sát qua RS485, kèm tùy chọn Wi-Fi hoặc GPRS bằng thiết bị truyền thông rời. Hệ thống có thể ghép thêm smart meter hoặc cảm biến CT để kích hoạt chức năng quản lý công suất xuất lưới (Export Power Management) và giám sát tiêu thụ 24 giờ, tùy theo phiên bản phần cứng Meter Model hay CT Model.[2]8
Tuân thủ trình tự bật và tắt
Khi khởi động, kỹ thuật bật cầu dao AC trước rồi mới bật công tắc DC; inverter sẽ khởi tạo và bắt đầu phát sau 30-300 giây theo quy định địa phương. Khi dừng máy, cần chọn Grid Off trên màn hình LCD, tắt cầu dao AC, chờ khoảng 30 giây rồi tắt công tắc DC. Sau khi ngắt nguồn, phải chờ tối thiểu 5 phút cho tụ xả hết trước khi mở thiết bị.[2]Không tắt công tắc DC khi đang lỗi
Nếu đầu vào DC bị đấu ngược cực hoặc inverter gặp sự cố, tuyệt đối không tắt công tắc DC ngay vì có thể gây hư hỏng thiết bị, thậm chí hỏa hoạn. Kỹ thuật cần dùng ampe kìm đo dòng chuỗi và chỉ tắt công tắc DC khi dòng đã giảm xuống dưới 0.5A.[2]
Không mở nắp khi không đủ chuyên môn
Bên trong inverter tồn tại điện áp nguy hiểm và bề mặt vỏ khi vận hành có thể vượt 75°C. Sau khi ngắt lưới và PV, kỹ thuật cần chờ tối thiểu 5 phút để tụ xả hết trước khi chạm vào linh kiện bên trong. Mọi thao tác chỉ được thực hiện bởi người có chuyên môn và chứng chỉ phù hợp.[2]
Gợi ý chọn vị tríVới S5-GR1P10K, khi nhiệt độ môi trường quanh thiết bị vượt 40°C, Solis khuyến nghị dùng mái che hoặc tấm chắn nắng để giảm bức xạ trực tiếp. Vị trí lý tưởng kết hợp tường chịu lực, thông gió tốt và màn hình LCD nằm trong tầm quan sát để tiện theo dõi trạng thái vận hành.[2]
7. Bảo trì định kỳ inverter Solis S5-GR1P10K 10KW 1 pha Bảo trì
S5-GR1P10K gần như miễn bảo trì và không cần thay thế linh kiện theo lịch. Dù vậy, lau sạch bụi trên cụm tản nhiệt vẫn là việc nên làm để máy thoát nhiệt tốt và bền hơn theo thời gian. Phần việc của chủ đầu tư chỉ gói gọn ở giữ thân máy sạch, duy trì khu vực lắp đủ thoáng, đặt màn hình LCD trong tầm mắt và bám sát các cảnh báo suốt vòng đời thiết bị.[2]
↯
Giữ tản nhiệt thông thoáng
Inverter này không cần thay thế linh kiện định kỳ, nhưng lớp bụi tích lâu trên cánh tản nhiệt sẽ bóp nghẹt khả năng thoát nhiệt vốn được thiết kế sẵn. Cách xử lý đúng là quét nhẹ bụi bằng bàn chải lông mềm; mọi loại dung môi, bột mài hay hóa chất ăn mòn đều phải loại khỏi quy trình vì chúng phá hỏng lớp phủ bảo vệ vỏ máy.[2]◎
Giữ màn hình và đèn báo dễ đọc
Màn hình LCD và đèn LED trạng thái được lau bằng khăn ẩm khi bụi bám ảnh hưởng đến khả năng đọc. Việc giữ vệ sinh giúp chủ đầu tư quan sát chính xác trạng thái POWER, OPERATION và ALARM. Khi đèn ALARM bật, kỹ thuật cần đối chiếu mã cảnh báo trước khi thực hiện bất kỳ thao tác can thiệp nào.[2]!
Tắt máy và để nguội trước khi vệ sinh
Trong lúc phát điện, vỏ S5-GR1P10K tích nhiệt và có thể gây bỏng nếu chạm tay trực tiếp. Vì thế mọi thao tác lau chùi hay soi kiểm tra sát máy chỉ được thực hiện sau khi đã tắt thiết bị đúng trình tự và để vỏ nguội hẳn. Người dùng cũng không nên đặt đồ vật lên đỉnh máy hay dựa vật dụng vào thân inverter.[2]- Soát lại xem chỗ lắp vẫn đủ thoáng khí, khe tản nhiệt chưa bị che và mặt LCD không bị vật dụng chắn ngang tầm nhìn.[2]
- Quan sát đều ba đèn POWER, OPERATION và ALARM để sớm nhận ra dấu hiệu bất thường khi hệ chạy liên tục.[2]
- Lau màn hình và đèn báo bằng khăn ẩm khi bụi bám làm suy giảm khả năng quan sát.[2]
- Tránh xa dung môi, chất ăn mòn, vật liệu nhám và vòi nước áp lực cao khi làm vệ sinh inverter.[2]
- Kiểm tra đầu nối PV, AC và điểm nối đất khi hệ thống phát sinh cảnh báo lặp lại hoặc vận hành thiếu ổn định.[2]
- Không tự mở nắp hoặc can thiệp phần bên trong nếu không phải kỹ thuật viên được ủy quyền.[2]
Lưu ý khi có cảnh báoChủ đầu tư nên lập nhật ký vận hành, trong đó ghi mã lỗi, chụp lại màn hình, đánh dấu mốc thời gian và mô tả tình trạng tải ngay khi sự cố xuất hiện. Bốn nhóm dữ liệu này giúp kỹ thuật viên thu hẹp nhanh phạm vi sự cố thuộc về lưới, PV, cách điện hay nhiệt độ.[2]
8. Xử lý sự cố và mã cảnh báo của inverter Solis S5-GR1P10K Sự cố
Khi S5-GR1P10K phát cảnh báo, chủ đầu tư cần ghi lại mã lỗi, chụp màn hình và mô tả trạng thái điện lưới và dàn PV tại thời điểm phát sinh. Trong trường hợp lỗi lặp lại sau khi đã tắt và khởi động lại theo đúng quy trình rồi chờ 5 phút, hệ thống cần được chuyển đến đơn vị phân phối hoặc trung tâm dịch vụ để xử lý chuyên sâu.[2]
OV-G-V01~04
UN-G-V01/02
OV-G-F / UN-G-F
NO-GRID
Nhóm lỗi điện lưới
Nhóm lỗi quá áp lưới, thấp áp lưới, quá hoặc thấp tần số và mất lưới yêu cầu kỹ thuật kiểm tra nguồn lưới, dây AC và điểm đấu nối. Với lỗi quá áp, nguyên nhân thường do điện trở dây AC quá cao nên cần đổi cáp lưới tiết diện lớn hơn, hoặc điều chỉnh ngưỡng bảo vệ nếu được điện lực cho phép.[2]OV-DC01~04
Reverse-DC
OV-BUS / UN-BUS
PV ISO-PRO
Nhóm lỗi PV và DC
OV-DC báo quá áp đầu vào DC, xử lý bằng cách giảm số tấm pin nối tiếp trong chuỗi. Reverse-DC báo đấu ngược cực DC nên cần kiểm tra lại cực đầu nối. PV ISO-PRO liên quan đến cách điện chuỗi PV — kỹ thuật cần tháo toàn bộ đầu vào DC, đấu lại và khởi động từng chuỗi để khoanh vùng chuỗi gây lỗi cách điện.[2]OV-G-I
IGBT-OV-I
DC-INTF / OV-DCA-I
OV-TEM
Nhóm lỗi dòng và nhiệt độ
OV-G-I và IGBT-OV-I báo quá dòng lưới hoặc quá dòng IGBT, thường xử lý bằng khởi động lại inverter. DC-INTF báo quá dòng đầu vào DC, cần xác định và tách chuỗi nối vào MPPT lỗi. OV-TEM cảnh báo quá nhiệt — kỹ thuật cần kiểm tra thông gió quanh inverter và rà soát xem máy có bị nắng chiếu trực tiếp trong thời tiết nóng hay không.[2]ILeak-PRO01~04
RelayChk-FAIL
DCinj-FAULT
Nhóm lỗi dòng rò và relay
ILeak-PRO phản ánh bảo vệ dòng rò — kỹ thuật cần kiểm tra đấu nối AC, DC và cáp bên trong inverter. RelayChk-FAIL báo lỗi kiểm tra relay, còn DCinj-FAULT báo dòng một chiều bơm vào lưới cao; cả hai thường xử lý bằng khởi động lại inverter hoặc liên hệ đơn vị lắp đặt khi lỗi còn lặp lại.[2]DSP-B-FAULT
12Power-FAULT
INI-FAULT
IGFOL-F / IG-AD
Nhóm lỗi hệ thống nội bộ
Nhóm lỗi giao tiếp DSP, nguồn 12V, khởi tạo hệ thống cùng bám và lấy mẫu dòng lưới phản ánh trạng thái phần điều khiển bên trong. Phần lớn các lỗi này được xử lý bước đầu bằng khởi động lại inverter; nếu lỗi vẫn còn, hệ thống cần được chuyển cho kỹ thuật viên hoặc đơn vị phân phối kiểm tra chuyên sâu.[2]ARC-FAULT
AFCI self-detection
Screen OFF
Nhóm hồ quang và cảnh báo đặc biệt
ARC-FAULT báo phát hiện hồ quang trên mạch DC — kỹ thuật cần rà soát toàn bộ đầu nối DC, đảm bảo siết chặt rồi nhấn ESC 3 giây để khởi động lại. Riêng trạng thái màn hình tắt khi vẫn còn điện DC cảnh báo hư hỏng bên trong: tuyệt đối không tắt công tắc DC cho đến khi đo dòng chuỗi dưới 0.5A.[2]Thông tin nên chuẩn bịHồ sơ báo lỗi cần bao gồm số serial, ngày lắp đặt, mô tả sự cố, ảnh màn hình, cấu hình dàn PV và thông tin liên hệ. Khi đủ bộ thông tin này, kỹ thuật viên có thể truy nguyên nguyên nhân và đề xuất hướng khắc phục chính xác hơn hẳn.[2]
9. Chính sách bảo hành inverter Solis S5-GR1P10K 10KW 1 pha Bảo hành
S5-GR1P10K thuộc nhóm Solis Grid-tied Inverter với thời hạn bảo hành tiêu chuẩn 5 năm theo bảng Standard Limited Warranty của hãng. Mức bảo hành này áp dụng khi sản phẩm được phân phối và lắp đặt trong vùng địa lý thuộc phạm vi chính sách bảo hành chính hãng của Solis, trong đó có khu vực Đông Nam Á.[3]
5 năm
Bảo hành tiêu chuẩn
Nhóm Solis Grid-tied Inverter triển khai thời hạn bảo hành tiêu chuẩn 5 năm theo bảng Standard Limited Warranty của hãng. Mốc bảo hành tính từ thời điểm bán cho khách hàng cá nhân, hoặc tính theo mốc sớm hơn giữa ngày nghiệm thu lắp đặt và sáu tháng sau khi xuất xưởng đối với khách hàng tổ chức.[3]
Hồ sơ
Cần giữ đủ thông tin sản phẩm
Khi xử lý yêu cầu bảo hành, chủ đầu tư cần lưu giữ model sản phẩm, số serial, hóa đơn mua hàng và biên bản hoặc chứng nhận lắp đặt theo bộ hồ sơ chuẩn. Tem nhãn trên máy phải còn nguyên vẹn, rõ chữ và nằm đúng vị trí thì khâu xác minh bảo hành mới diễn ra suôn sẻ.[3]
Kỹ thuật
Không tự tháo sửa thiết bị
Thiết bị mang điện áp nguy hiểm bên trong. Mở máy, sửa chữa, thay thế linh kiện hoặc can thiệp phần cứng ngoài quy trình hãng có thể đặt hệ thống vào trạng thái mất an toàn, đồng thời làm chấm dứt quyền lợi bảo hành của sản phẩm. Mọi hư hỏng do thao tác sai cũng không thuộc phạm vi bảo hành.[2][3]Lưu ý về phạm vi và gia hạnChính sách bảo hành tiêu chuẩn áp dụng theo vùng lãnh thổ do Solis quy định và có thể đăng ký gia hạn theo chính sách của hãng. Khi cần hỗ trợ, chủ đầu tư nên ghi lại mã cảnh báo, ảnh màn hình, cấu hình dàn PV và trạng thái lưới để quy trình kiểm tra được rút ngắn.[3]
10. Việt Nam Solar, nhà phân phối ủy quyền inverter Solis S5-GR1P10K VNS
Việt Nam Solar tư vấn cấu hình inverter Solis S5-GR1P10K dựa trên công suất tấm pin, số chuỗi PV, hướng và độ nghiêng mái, vị trí lắp đặt, thiết bị đo CT/meter, vật tư AC/DC và nhu cầu giám sát qua SolisCloud — các biến số quyết định cấu hình hòa lưới phù hợp cho chủ đầu tư.
Việt Nam Solar phân phối thiết bị chính hãng đồng thời triển khai dịch vụ tư vấn cấu hình, hỗ trợ kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng chủ đầu tư trong suốt vòng đời vận hành hệ thống.[4]
Trụ sở chính
Công Ty TNHH Việt Nam Solar
Hotline: 088.60.60.660Email: lienhe@vietnamsolar.vnGọi 088.60.60.66011. Đánh giá thực tế inverter Solis S5-GR1P10K 10KW 1 pha Đánh giá
S5-GR1P10K đáp ứng yêu cầu của công trình 1 pha cần inverter hòa lưới 10kW, hiệu suất cao và đơn giản trong vận hành. Khi chốt cấu hình, chủ đầu tư cần đánh giá công suất dàn PV, hướng mái, tỷ lệ oversizing, đặc tính tải ban ngày và quy định xuất lưới — năm biến số định hình hiệu quả vận hành dài hạn.
Ứng dụng
Phù hợp nhà lớn và cơ sở kinh doanh
Công suất AC 10kW đáp ứng yêu cầu của hệ 1 pha quy mô lớn với mục tiêu chính là giảm tiêu thụ điện lưới ban ngày và tận dụng nguồn PV cho tải đang vận hành. Vì là inverter hòa lưới thuần, hệ thống ưu tiên cấp cho tải tức thời và đẩy phần dư lên lưới, không có chức năng tích trữ hay dự phòng khi mất điện.[1]
PV
Phù hợp mái có nhiều hướng
Ba MPPT độc lập với tối đa 3 chuỗi đầu vào mở rộng dư địa thiết kế cho mái nhiều hướng nắng hoặc nhiều vùng tấm pin khác đặc tính. Trong khi triển khai, mỗi MPPT cần giữ đúng dải điện áp 100-500V, dòng vào 14A và dòng ngắn mạch 22A để cấu hình không chạm giới hạn an toàn của thiết bị.[1]
Hiệu suất
Hiệu suất cao, khởi động sớm
Với hiệu suất tối đa 98.0%, cấu trúc transformerless và điện áp khởi động thấp 120V, S5-GR1P10K khai thác tốt nguồn PV ngay từ sáng sớm và trong điều kiện bức xạ trung bình. Dải MPPT rộng 100-500V cho phép linh hoạt thiết kế số tấm nối tiếp trong mỗi chuỗi.[1]
Lưu ý
Không có điện dự phòng khi mất lưới
S5-GR1P10K là inverter hòa lưới thuần nên khi lưới gián đoạn, thiết bị ngắt phát theo cơ chế chống tách đảo và không cấp điện cho tải. Chủ đầu tư có nhu cầu duy trì tải khi mất điện cần cân nhắc dòng inverter hybrid kèm pin lưu trữ thay vì model này.[1]Phù hợp cho hệ 1 pha cần 10kW không lưu trữ.S5-GR1P10K định vị là lựa chọn cân đối khi công trình yêu cầu hòa lưới 1 pha công suất lớn, dàn PV khuyến nghị tối đa 15kW và hiệu suất cao. Khi nhu cầu vượt khả năng của một pha hoặc cần dự phòng khi mất điện, chủ đầu tư nên chuyển sang giải pháp ba pha hoặc hybrid phù hợp hơn.[1]
12. Hiểu lầm phổ biến về inverter hòa lưới Solis S5-GR1P10K Hiểu lầm
S5-GR1P10K là inverter hòa lưới hiệu suất cao, song vẫn yêu cầu chọn đúng dàn PV, thiết bị bảo vệ AC, giới hạn điện áp và dòng điện. Sáu ngộ nhận thường gặp dưới đây giúp chủ đầu tư tránh những lựa chọn cấu hình lệch hướng.
Hiểu saiInverter hòa lưới vẫn có điện dùng khi mất lưới.
Cách hiểu đúngS5-GR1P10K ngắt phát theo cơ chế chống tách đảo khi mất lưới và không cấp điện cho tải. Muốn có điện dự phòng, chủ đầu tư cần chuyển sang dòng inverter hybrid kèm pin lưu trữ.[1]
Hiểu saiLắp càng nhiều tấm pin càng tốt.
Hiểu saiCó IP66 thì lắp ngoài trời chỗ nào cũng được.
Cách hiểu đúngThiết bị yêu cầu tránh bức xạ mặt trời trực tiếp, tránh mưa tạt vào vỏ, đảm bảo thông gió và giữ khoảng hở quanh inverter để loại trừ rủi ro giới hạn công suất do quá nhiệt.[2]
Hiểu saiMáy 10kW thì lúc nào cũng phát đủ 10kW.
Cách hiểu đúngCông suất thực phụ thuộc dàn PV, bức xạ và nhiệt độ. Khi quá nhiệt hoặc bị điện lực giới hạn, inverter có thể tự giảm công suất phát để bảo vệ thiết bị và tuân thủ quy định.[1]
Hiểu saiKhông cần lắp thiết bị bảo vệ phía AC.
Cách hiểu đúngĐể bảo vệ dây dẫn nối lưới, Solis khuyến nghị lắp thiết bị bảo vệ quá dòng (OCPD). Với S5-GR1P10K, giá trị OCPD khuyến nghị là 60A theo bảng của hãng.[2]
Hiểu saiBáo lỗi quá áp lưới là do inverter hỏng.
Cách hiểu đúngLỗi OV-G-V thường do điện trở dây AC quá cao. Kỹ thuật cần đổi cáp lưới tiết diện lớn hơn hoặc điều chỉnh ngưỡng bảo vệ nếu được điện lực cho phép, trước khi quy kết về phần cứng.[2]
13. Câu hỏi thường gặp về inverter Solis S5-GR1P10K 10KW 1 pha FAQ
Mười câu hỏi dưới đây tổng hợp các điểm trọng yếu của S5-GR1P10K — từ công suất AC, dàn PV, số MPPT, hiệu suất, thiết bị đo CT/meter, vị trí lắp đặt cho đến chính sách bảo hành — giúp chủ đầu tư đối chiếu nhanh trước khi quyết định cấu hình.
S5-GR1P10K là inverter hòa lưới hay inverter hybrid?
Công suất AC của S5-GR1P10K là bao nhiêu?
S5-GR1P10K vận hành công suất đầu ra AC định mức 10kW, công suất tác dụng tối đa 10kW và công suất biểu kiến đầu ra tối đa 10kVA. Thiết bị triển khai cho hệ điện 1 pha với điện áp lưới định mức L/N/PE, 220V/230V.[1]
S5-GR1P10K lắp được dàn pin mặt trời bao nhiêu kW?
S5-GR1P10K đáp ứng công suất dàn PV khuyến nghị tối đa 15kW. Khi thiết kế chuỗi, kỹ thuật cần giữ điện áp đầu vào tối đa 600V, dải MPPT 100-500V, dòng đầu vào tối đa 14A trên mỗi MPPT và dòng ngắn mạch tối đa 22A trên mỗi MPPT trong toàn dải nhiệt độ vận hành.[1]
S5-GR1P10K có bao nhiêu MPPT?
Thiết bị triển khai 3 MPPT độc lập với tối đa 3 chuỗi đầu vào. Cấu hình này đáp ứng yêu cầu của đa dạng hệ mái có nhiều vùng tấm pin khác đặc tính, song kỹ thuật vẫn cần tính chính xác điện áp, dòng điện, số tấm nối tiếp và điều kiện nhiệt độ thực tế của chuỗi PV.[1]
Hiệu suất của S5-GR1P10K là bao nhiêu?
S5-GR1P10K đạt hiệu suất chuyển đổi tối đa 98.0% và hiệu suất theo chuẩn châu Âu 97.1%. Cấu trúc transformerless cùng điện áp khởi động thấp 120V và dải MPPT rộng 100-500V giúp thiết bị khai thác tốt nguồn PV trong nhiều điều kiện bức xạ.[1]
S5-GR1P10K có dùng được pin lưu trữ không?
Không. S5-GR1P10K là inverter hòa lưới thuần, không tích hợp cổng pin lưu trữ và không có cổng backup. Chủ đầu tư cần tích trữ năng lượng hoặc duy trì tải khi mất điện nên cân nhắc dòng inverter hybrid kèm pin lưu trữ thay vì model này.[1]
S5-GR1P10K có cần CT hoặc meter không?
CT hoặc smart meter là phụ kiện tùy chọn, dùng khi cần kích hoạt chức năng quản lý công suất xuất lưới (Export Power Management) hoặc giám sát tiêu thụ 24 giờ. Phiên bản phần cứng được phân loại thành Meter Model và CT Model, do đó cần xác nhận đúng loại trước khi đặt hàng.[2]
S5-GR1P10K có chống bụi, chống nước không?
Khi mất điện lưới, S5-GR1P10K có cấp điện không?
Không. Là inverter hòa lưới, khi lưới gián đoạn, S5-GR1P10K ngắt phát theo cơ chế chống tách đảo để bảo đảm an toàn cho lưới và người vận hành, do đó không cấp điện cho tải trong thời gian mất lưới.[1]
S5-GR1P10K bảo hành bao lâu?
S5-GR1P10K nằm trong nhóm Solis Grid-tied Inverter. Với nhóm này, bảng Standard Limited Warranty của hãng quy định mức bảo hành tiêu chuẩn 5 năm trong phạm vi lãnh thổ áp dụng. Lúc mở yêu cầu bảo hành, chủ đầu tư cần chuẩn bị model, số serial, hóa đơn, hồ sơ lắp đặt cùng mô tả lỗi.[3]
14. Giá inverter Solis S5-GR1P10K và nhận báo giá Báo giá
Giá S5-GR1P10K biến động theo thời điểm, số lượng, hình thức mua thiết bị rời hay lắp trọn gói, phương án giao hàng và điều kiện thi công. Việt Nam Solar tư vấn cấu hình trước khi báo giá nhằm đảm bảo phương án bám sát nhu cầu thực tế của công trình.
Với S5-GR1P10K, chủ đầu tư cần phân lập hai kịch bản trước khi yêu cầu báo giá. Hướng thứ nhất là mua riêng inverter để thay thế hoặc lắp bổ sung vào hệ thống đang chạy. Kịch bản thứ hai là lắp trọn gói hệ điện mặt trời hòa lưới với inverter, tấm pin, khung đỡ, dây DC, dây AC, thiết bị bảo vệ, tủ điện, công lắp đặt và nghiệm thu. Hai hướng triển khai này kéo theo cấu trúc chi phí rất khác nhau, nên khảo sát thực địa là bước không thể bỏ qua trước khi chốt giá.
THIẾT BỊ RỜI
Giá inverter S5-GR1P10K
Định vị cho chủ đầu tư cần mua riêng inverter để thay thế, dự phòng hoặc bàn giao cho đội kỹ thuật đang thi công. Báo giá yêu cầu xác nhận đúng mã S5-GR1P10K, tình trạng hàng, chính sách bảo hành, chứng từ và phí giao hàng. Gọi hotline 088.60.60.660
TRỌN GÓI
Giá hệ hòa lưới 10kW 1 pha
Định vị cho chủ đầu tư muốn triển khai hoàn chỉnh hệ điện mặt trời hòa lưới. Báo giá phụ thuộc số lượng tấm pin, kết cấu mái, chiều dài dây, tủ điện AC/DC, thiết bị bảo vệ, vị trí lắp inverter và điều kiện thi công thực địa. Gửi yêu cầu báo giáGửi đủ thông tin để báo giá nhanh hơnChủ đầu tư nên gửi hóa đơn điện, ảnh mái, ảnh tủ điện, địa chỉ công trình, lựa chọn mua thiết bị rời hay lắp trọn gói, công suất tấm pin dự kiến và thời gian dự kiến thi công — bộ dữ liệu đầu vào này rút ngắn vòng chốt phương án.
