S6-GC110K – Inverter Hòa Lưới Solis 110KW 3 Pha
88 ₫
Đã bán 1.214⚡
Thông số kỹ thuật
Solis S6-GC110K
Thông tin sản phẩm / Product Information
| Model code / Mã sản phẩm | S6-GC110K |
| Thương hiệu | Solis |
| Grid-Tied Inverters / Inverter hòa lưới | Grid-Tied Inverters |
Đầu vào DC / Input DC
| Max. input voltage / Điện áp đầu vào tối đa | 1100 V |
| Rated voltage / Điện áp định mức | 600 V |
| Start-up voltage / Điện áp khởi động | 180 V |
| MPPT voltage range / Dải điện áp MPPT | 160 – 1000 V |
| Max. input current / Dòng đầu vào tối đa | 5 × (42 A / 36 A) |
| Max. current per DC input / Dòng tối đa mỗi đầu vào DC | 5 × (42 A / 36 A) |
| Max. short circuit current / Dòng ngắn mạch tối đa | 10 × 50 A |
| MPPT number / Max. input strings number / Số lượng MPPT / số chuỗi đầu vào tối đa | 10 / 20 |
Đầu ra AC / Output AC
| Rated output power / Công suất đầu ra định mức | 110 kW |
| Max. apparent output power / Công suất biểu kiến đầu ra tối đa | 121 kVA |
| Max. output power / Công suất đầu ra tối đa | 121 kW |
| Rated grid voltage / Điện áp lưới định mức | 3/N/PE, 220 V / 380 V, 230 V / 400 V |
| Rated grid frequency / Tần số lưới định mức | 50 Hz / 60 Hz |
| Rated grid output current / Dòng điện đầu ra lưới điện định mức | 167.1 A / 158.8 A |
| Max. output current / Dòng điện đầu ra tối đa | 183.8 A |
| Power factor / Hệ số công suất | > 0.99 (0.8 leading – 0.8 lagging) |
| THDi / Tổng độ méo sóng hài | < 3% |
Hiệu suất / Efficiency
| Max. efficiency / Hiệu suất tối đa | 98.7% |
| EU efficiency / Hiệu suất Châu Âu | 98.3% |
Bảo vệ / Protection
| DC reverse-polarity protection / Bảo vệ ngược cực DC | Yes |
| Short circuit protection / Bảo vệ ngắn mạch | Yes |
| Output over current protection / Bảo vệ quá dòng đầu ra | Yes |
| Surge protection / Bảo vệ chống sét | DC Type II / AC Type II |
| Grid monitoring / Giám sát lưới điện | Yes |
| Anti-islanding protection / Bảo vệ chống đảo lưới | Yes |
| Temperature protection / Bảo vệ nhiệt độ | Yes |
| Strings monitoring / Giám sát chuỗi | Yes |
| I/V Curve scanning / Quét đường cong I/V | Yes |
| Night SVG function / Chức năng Night SVG | Yes |
| Integrated AFCI 2.0 / AFCI 2.0 tích hợp | Optional |
| Integrated PID recovery / Phục hồi PID tích hợp | Optional |
| Integrated DC switch / Công tắc DC tích hợp | Yes |
| Integrated AC switch / Công tắc AC tích hợp | Optional |
| Integrated EPM function (< 10 device) / Chức năng EPM tích hợp dưới 10 thiết bị | Optional |
Thông số chung / General Data
| Dimensions (W × H × D) / Kích thước | 1014 × 567 × 345 mm |
| Weight / Trọng lượng | 96 kg |
| Topology / Cấu trúc | Transformerless |
| Self-consumption (night) / Tự tiêu thụ ban đêm | < 2 W |
| Operating ambient temperature range / Dải nhiệt độ môi trường hoạt động | -30 ~ +60°C |
| Relative humidity / Độ ẩm tương đối | 0 – 100% |
| Ingress protection / Cấp bảo vệ | IP66 |
| Cooling concept / Cách làm mát | Intelligent fan-cooling |
| Max. operation altitude / Độ cao hoạt động tối đa | 4000 m |
| Grid connection standard / Tiêu chuẩn kết nối lưới | G99, IEC61727, EN50549-1/2, VDE4110 |
| Safety / EMC standard / Tiêu chuẩn an toàn / EMC | IEC/EN 62109-1/-2, IEC/EN 61000-6-2/-4 |
Tính năng / Features
| DC connection / Kết nối DC | MC4 connector |
| AC connection / Kết nối AC | OT terminal (max. 240 mm²) |
| Display / Hiển thị | LCD |
| Communication / Giao tiếp | RS485, Optional: Wi-Fi, GPRS, PLC |
Trung tâm chính sách
Thông tin & chính sách
Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.
Về chúng tôi
01
Giới thiệu công ty
Lịch sử hình thành và phát triển.
02
Tầm nhìn & Sứ mệnh
Định hướng phát triển bền vững.
03
Chứng chỉ hành nghề
Giấy phép, chứng nhận và năng lực.
04
Báo chí viết về VNS
Thông tin truyền thông và báo chí.
05
Công trình điện mặt trời
Dự án tiêu biểu đã triển khai.
06
Danh sách cửa hàng
Hệ thống điểm bán trên toàn quốc.
07
Đăng ký đối tác
Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
× Đóng
1 / 6

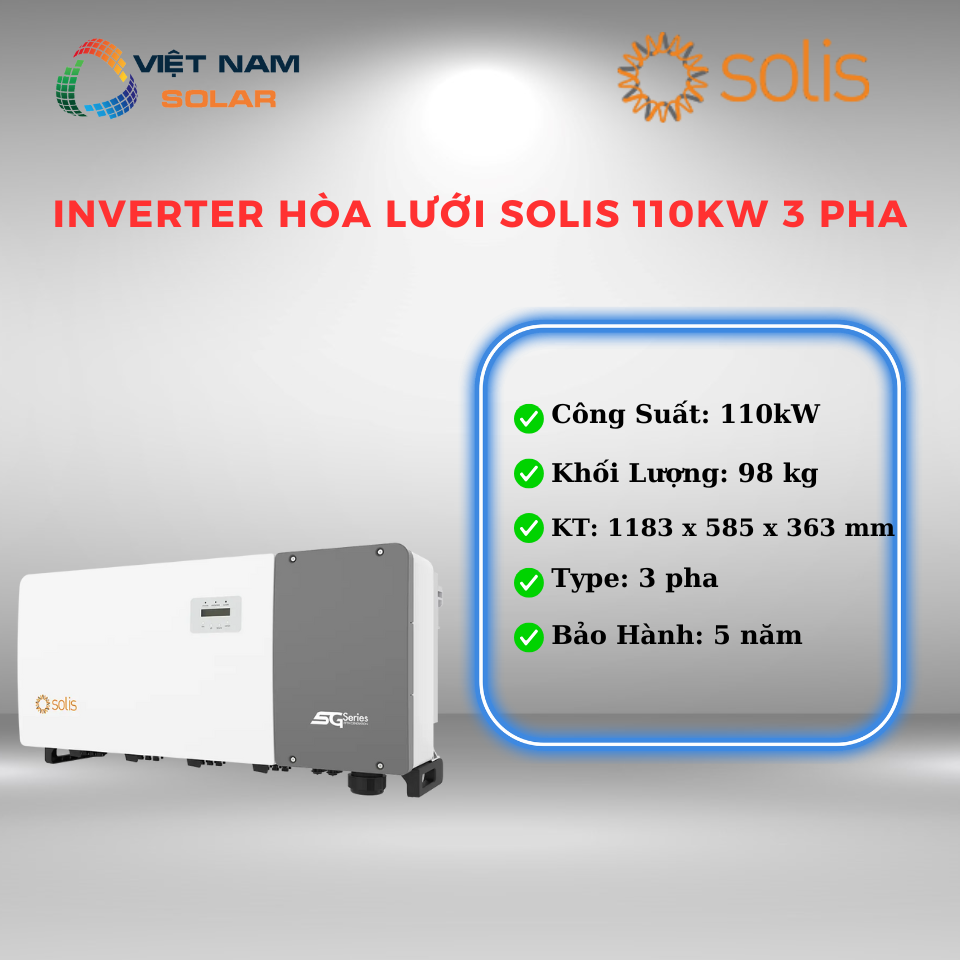

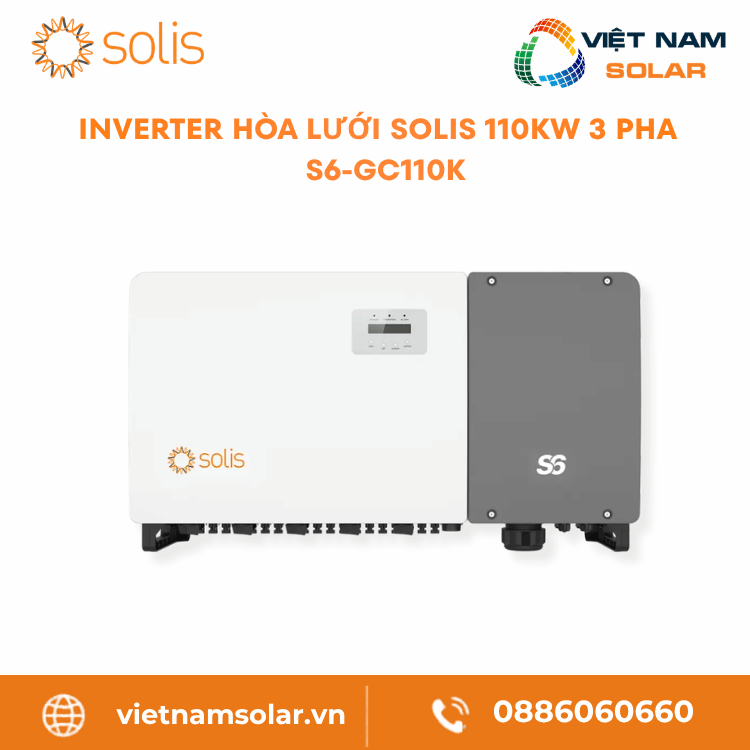

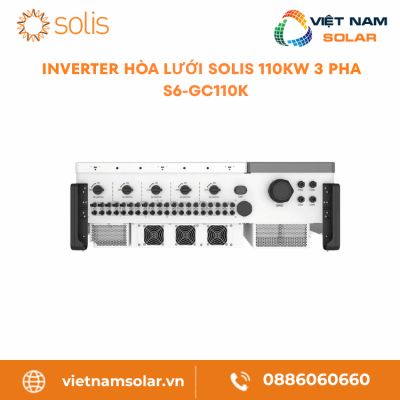

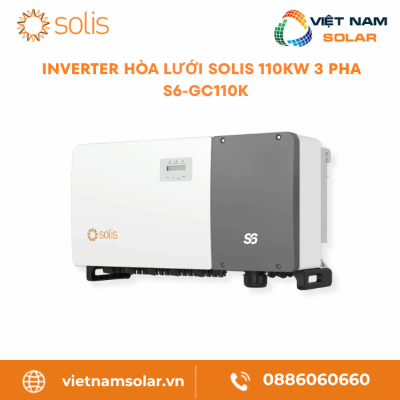

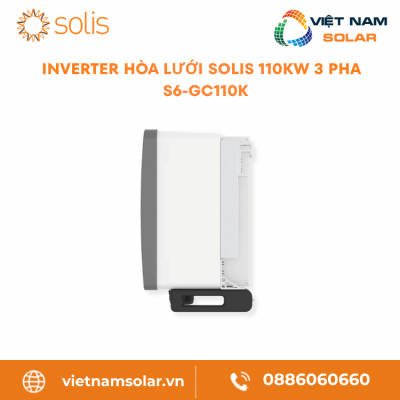

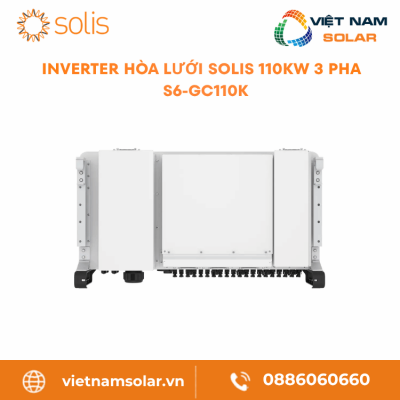

S6-GC110K – Inverter Hòa Lưới Solis 110kW 3 Pha
S6-GC110K là inverter hòa lưới Solis 3 pha công suất 110kW, thuộc dòng S6-GC(80-125)K, phù hợp với nhà máy và trang trại điện trên mái công nghiệp có phụ tải ban ngày lớn. Thuộc thế hệ S6, thiết bị bổ sung lớp tính năng quanh an toàn cháy và điều phối: cắt hồ quang bằng AI ở cấp mili-giây, soi nối đất PV liên tục, khí tượng tích hợp cảnh báo tụt sản lượng và ghép song song nhiều máy. Về bản chất đây là biến tần nối lưới: điện từ tấm pin hòa thẳng lên lưới khi có nắng, không trữ vào pin và dừng khi lưới gián đoạn.[1][2]Sức mạnh đầu ra là điểm dễ thấy nhất. Thiết bị phát 110 kW định mức, đỉnh biểu kiến 121 kVA, đưa lên lưới ba pha 220/380V hoặc 230/400V ở dòng định mức quanh 167 A với méo sóng hài dưới 3% và hiệu suất chạm 98.7%. Mức dòng lớn này chi phối cách chọn cáp, thanh cái và khí cụ đóng cắt; cổng lưới nhận cáp tới 240 mm² chính là để gánh con số đó.[1]
Bù lại cho đầu ra lớn là khả năng dựng dàn pin linh hoạt. Mười kênh MPPT độc lập, mỗi kênh bám một điểm công suất riêng, nhận tối đa hai mươi chuỗi trong dải dò 160-1000 V; điện áp một chiều trần 1100 V, khởi động 180 V, mỗi đầu chịu 42 A và ngắn mạch 50 A mỗi cụm. Nhờ đó một mái công nghiệp nhiều hướng nắng vẫn tách được thành nhiều vùng riêng. Vỏ IP66 làm mát bằng quạt cho dải -30°C đến +60°C, thân máy 96 kg.[1]
Là biến tần hòa lưới ba pha 110 kW trong dòng S6-GC(80-125)K, S6-GC110K dùng mười bộ MPPT, đạt hiệu suất 98.7%, có bảo vệ hồ quang AI, ghép song song nhiều máy, đạt chuẩn IP66 và bảo hành tiêu chuẩn 5 năm.[1][3]
📖 Mục lục bài viết
- 1. Tính năng nổi bật của inverter hòa lưới Solis S6-GC110K 110KW 3 pha
- 2. Thông số kỹ thuật inverter hòa lưới Solis S6-GC110K 110KW 3 pha
- 3. Chứng nhận và tiêu chuẩn kết nối lưới của inverter Solis S6-GC110K
- 4. Các model cùng series Solis S6-GC(80-125)K
- 5. Tài liệu kỹ thuật chính hãng inverter Solis S6-GC110K
- 6. Hướng dẫn lắp đặt inverter Solis S6-GC110K 110KW 3 pha
- 7. Bảo trì định kỳ inverter Solis S6-GC110K 110KW 3 pha
- 8. Xử lý sự cố và mã cảnh báo của inverter Solis S6-GC110K
- 9. Chính sách bảo hành inverter Solis S6-GC110K 110KW 3 pha
- 10. Việt Nam Solar, nhà phân phối ủy quyền inverter Solis S6-GC110K
- 11. Đánh giá thực tế inverter Solis S6-GC110K 110KW 3 pha
- 12. Hiểu lầm phổ biến về inverter hòa lưới Solis S6-GC110K
- 13. Câu hỏi thường gặp về inverter Solis S6-GC110K 110KW 3 pha
- 14. Giá inverter Solis S6-GC110K và nhận báo giá
📚 Danh mục1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá
1. Tính năng nổi bật của inverter hòa lưới Solis S6-GC110K 110KW 3 pha Nổi bật
Có thể tóm tính năng của S6-GC110K theo hai lớp. Lớp nền là một biến tần nối lưới ba pha công suất lớn: biến điện tấm pin thành điện xoay chiều rồi hòa lên lưới, không kèm pin và không chạy khi mất lưới. Lớp cộng thêm, cũng là lý do chọn đời S6, gồm bảo vệ hồ quang AI, soi nối đất PV, khí tượng tích hợp và ghép song song nhiều máy. [1][2]
110kW
Tải công nghiệp dùng điện ban ngày
Ở 110 kW định mức và 121 kVA biểu kiến, thiết bị nhắm vào những hệ rất lớn nơi điện ban ngày tiêu thụ dày. Dòng ra quanh 167 A buộc cáp, thanh cái và khí cụ đóng cắt phải tính dư ngay từ bản vẽ, còn cổng AC 240 mm² là chỗ để gánh con số dòng đó.[1]
10 MPPT
Bám nắng trên mái nhiều hướng
Mười kênh dò độc lập nhận tối đa hai mươi chuỗi, dải 160-1000 V và 42 A mỗi đầu cho phép xé một dàn pin lớn thành nhiều vùng theo hướng và độ dốc mái. Mỗi vùng giữ điểm công suất riêng nên chỗ nắng yếu không kéo tụt cả hệ.[1]
AFCI AI
Khóa rủi ro hồ quang
Thuật toán AI soi dòng một chiều và cắt hồ quang chỉ trong vài mili-giây. Tùy chọn bắt tay với RSD để ngắt nhanh từng dãy, thêm một lớp phòng cháy đáng giá cho dàn pin trải rộng trên mái nhà máy.[1]
Song song
Nhiều máy chung một điểm đấu
Điều khiển kiểu master-slave cho ghép song song tới mười bộ, kèm tùy chọn EPM chặn công suất đẩy ngược lưới. Đây là cách gom nhiều inverter của một dự án về cùng điểm đấu nối mà vẫn giữ được trật tự phát.[1]
Khí tượng
Biết sớm khi sản lượng tụt
Cảm biến khí tượng tích hợp cùng cảnh báo hiệu suất giúp hệ tự so sản lượng với điều kiện nắng, song song với việc soi nối đất PV liên tục. Đội vận hành nhờ vậy khoanh vùng trục trặc trên dàn pin sớm hơn.[1]
Lưu ý khi chọn inverterMột điểm cần chốt trước khi chọn: mọi tính năng nói trên không đổi được bản chất hòa lưới của máy. Thiết bị không giữ điện và tắt theo lưới khi cúp. Công trình cần dự phòng hay tích trữ phải đi hướng hybrid có pin chứ không phải mã này.[1]
2. Thông số kỹ thuật inverter hòa lưới Solis S6-GC110K 110KW 3 pha Thông số
Toàn bộ con số để chọn chuỗi, chọn cáp và cài bảo vệ cho S6-GC110K đều quy về bảng dưới: 110 kW đầu ra, mười kênh MPPT, hiệu suất đỉnh 98.7%, IP66 và bảo hành 5 năm. Lưu ý datasheet dòng này không ấn định công suất dàn pin khuyến nghị, nên phần đầu vào ghi theo trần điện áp và dòng thực tế thay vì một mức kWp cố định.[1][3]
Công suất AC110kW3 pha
LoạiHòa lướiKhông có cổng lắp pin lưu trữ
Cấp bảo vệIP66Chống bụi, chống nước
Input DC / Đầu vào tấm pin
| Model / Mã sản phẩm | S6-GC110K |
| Max. input voltage / Điện áp đầu vào tối đa | 1100 V[1] |
| Rated voltage / Điện áp định mức DC | 600 V[1] |
| Start-up voltage / Điện áp khởi động | 180 V[1] |
| MPPT voltage range / Dải điện áp MPPT | 160-1000 V[1] |
| Max. input current / Dòng điện đầu vào tối đa | 5 × (42 A / 36 A)[1] |
| Max. current per DC input / Dòng tối đa mỗi đầu vào DC | 5 × (42 A / 36 A)[1] |
| Max. short circuit current / Dòng ngắn mạch tối đa | 10 × 50 A[1] |
| MPPT number / Max. input strings / Số MPPT / số chuỗi đầu vào tối đa | 10 / 20[1] |
Output AC / Đầu ra hòa lưới
| Rated output power / Công suất đầu ra định mức | 110 kW[1] |
| Max. apparent output power / Công suất biểu kiến đầu ra tối đa | 121 kVA[1] |
| Max. output power / Công suất đầu ra tối đa | 121 kW[1] |
| Rated grid voltage / Điện áp lưới định mức | 3/N/PE, 220 V/380 V, 230 V/400 V[1] |
| Rated grid frequency / Tần số lưới định mức | 50 Hz / 60 Hz[1] |
| Rated grid output current / Dòng điện lưới đầu ra định mức | 167.1 A / 158.8 A[1] |
| Max. output current / Dòng đầu ra tối đa | 183.8 A[1] |
| Power factor / Hệ số công suất | >0.99 (điều chỉnh 0.8 sớm pha đến 0.8 trễ pha)[1] |
| THDi / Tổng méo sóng hài dòng điện | <3%[1] |
Efficiency / Hiệu suất
| Max. efficiency / Hiệu suất tối đa | 98.7%[1] |
| EU efficiency / Hiệu suất theo chuẩn châu Âu | 98.3%[1] |
Protection / Bảo vệ
| DC reverse-polarity protection / Bảo vệ ngược cực DC | Có[1] |
| Short circuit protection / Bảo vệ ngắn mạch | Có[1] |
| Output over current protection / Bảo vệ quá dòng đầu ra | Có[1] |
| Surge protection / Bảo vệ chống sét lan truyền | DC Type II / AC Type II[1] |
| Grid monitoring / Giám sát lưới | Có[1] |
| Anti-islanding protection / Bảo vệ chống đảo | Có[1] |
| Temperature protection / Bảo vệ nhiệt độ | Có[1] |
| Strings monitoring / Giám sát chuỗi | Có[1] |
| I/V Curve scanning / Quét đường cong I-V | Có[1] |
| Night SVG function / Chức năng SVG ban đêm | Có[1] |
| Integrated AFCI 2.0 / Bảo vệ hồ quang AFCI 2.0 tích hợp | Tùy chọn[1] |
| Integrated PID recovery / Phục hồi PID tích hợp | Tùy chọn[1] |
| Integrated DC switch / Công tắc DC tích hợp | Có[1] |
| Integrated AC switch / Công tắc AC tích hợp | Tùy chọn[1] |
| Integrated EPM function (<10 device) / Chức năng EPM (dưới 10 thiết bị) | Tùy chọn[1] |
General Data / Thông số chung
| Dimensions (W × H × D) / Kích thước rộng × cao × sâu | 1014 × 567 × 345 mm[1] |
| Weight / Khối lượng | 96 kg[1] |
| Topology / Cấu trúc | Không biến áp (Transformerless)[1] |
| Self-consumption (night) / Công suất tự tiêu thụ ban đêm | <2 W[1] |
| Operating ambient temperature range / Dải nhiệt độ môi trường vận hành | -30°C đến +60°C[1] |
| Relative humidity / Độ ẩm tương đối | 0-100%[1] |
| Ingress protection / Cấp bảo vệ | IP66[1] |
| Cooling concept / Phương thức làm mát | Quạt làm mát thông minh[1] |
| Max. operation altitude / Độ cao vận hành tối đa | 4000 m[1] |
Standards Compliance / Tiêu chuẩn áp dụng
| Grid connection standard / Tiêu chuẩn kết nối lưới điện | G99, IEC 61727, EN 50549-1/2, VDE 4110[1] |
| Safety / EMC standard / Tiêu chuẩn an toàn và tương thích điện từ | IEC/EN 62109-1/-2, IEC/EN 61000-6-2/-4[1] |
3. Chứng nhận và tiêu chuẩn kết nối lưới của inverter Solis S6-GC110K Chứng nhận
Khi nghiệm thu một hệ 110 kW, bộ mã lưới là phần điện lực soi trước tiên. S6-GC110K khai báo các chuẩn đấu nối ba pha mà hãng công bố gồm G99, IEC 61727, EN 50549-1/2 và VDE 4110, còn phần an toàn và tương thích điện từ tựa trên IEC/EN 62109-1/-2 cùng IEC/EN 61000-6-2/-4.[1]
Grid
Tiêu chuẩn kết nối lưới
Danh mục mã lưới của thiết bị gồm G99, IEC 61727, EN 50549-1/2 và VDE 4110. Khâu nghiệm thu yêu cầu nạp đúng mã lưới theo quy định điện lực để cơ chế chống đảo và bảo vệ phối hợp chính xác.[1]
Safety
Nền tảng an toàn
Cơ sở an toàn của S6-GC110K là IEC/EN 62109-1 và -2. Với một dự án công suất rất lớn, bộ chứng nhận này thuộc hồ sơ kỹ thuật bắt buộc khi thiết kế và nghiệm thu công trình.[1]
EMC
Tương thích điện từ
Cặp tiêu chuẩn IEC/EN 61000-6-2 và -4 quản lý phần chịu nhiễu và phát nhiễu trong môi trường công nghiệp dày thiết bị. Bên cạnh chứng nhận, chất lượng tiếp địa cùng đấu nối AC quyết định việc loại trừ cảnh báo giả.[1]
Điểm cần kiểm traMã lưới nạp sai có thể khiến thiết bị rớt khỏi lưới hoặc bị khống chế công suất, nên luôn đối chiếu quy định của điện lực trước khi đóng điện.
4. Các model cùng series Solis S6-GC(80-125)K Model
Cùng chung nền tảng tám đến mười kênh MPPT, năm mã trong dòng S6-GC(80-125)K chỉ khác nhau ở công suất và cấp dòng đầu ra, trải từ 80 kW đến 125 kW. S6-GC110K đứng áp chót, trên mã 100 kW và dưới bản 125 kW. Bảng dưới xếp các mã theo công suất để dễ soi đúng cỡ cho dự án.[1]
80kW
100kW
110kW
125kW
Nhìn xa hơn con số công suất ACLúc chuyển cỡ máy trong dòng, nên xét tổng dàn pin dự kiến, số kênh MPPT sử dụng, cấp điện áp lưới và tiết diện cáp đầu ra; riêng con số kW mới chỉ là một phần của bài toán thiết kế.
5. Tài liệu kỹ thuật chính hãng inverter Solis S6-GC110K Tài liệu
Bốn nhóm tài liệu đi kèm S6-GC110K gồm datasheet thông số, sổ tay lắp đặt và vận hành của dòng S6-GC(80-125)K, giấy chứng nhận sản phẩm, cùng các liên kết tra cứu và bảo hành chính hãng. Nên rà đủ bốn nhóm này trước khi đặt hàng hay khởi công.[1][2][3]
Cách dùng tài liệuKhi đánh giá S6-GC110K, kỹ thuật cần đối chiếu datasheet để chuẩn hóa thông số điện, tra manual để xác nhận sơ đồ đấu nối và lưu nhóm tài liệu bảo hành để chuẩn bị hồ sơ khi cần hỗ trợ chuyên sâu từ hãng.
6. Hướng dẫn lắp đặt inverter Solis S6-GC110K 110KW 3 pha Lắp đặt
Lắp một máy 110 kW khác hẳn inverter dân dụng ở ba điểm: thân 96 kg cần điểm treo và thiết bị nâng, cáp đầu ra cỡ lớn, và trình tự đóng cắt phải đúng. Quy trình tám bước phía dưới chạy lần lượt qua chọn vị trí, treo máy, tiếp địa, đấu một chiều, đấu lưới rồi bật giám sát; mỗi bước đều phải soát kỹ trước khi cấp điện.[2]
1
Chọn vị trí thoáng, ít nắng mưa hắt
Đặt thiết bị nơi không khí đối lưu tốt, tránh nắng chiếu thẳng và mưa hắt vào vỏ, để màn hình ngang tầm nhìn. Khu vực nắng gắt nên bố trí thêm mái che nhằm giữ nhiệt độ làm việc ổn định.[2]
2
Treo máy bằng thiết bị nâng
Bắt giá treo vào tường hoặc khung chịu lực bằng vật liệu không cháy, đưa thiết bị lên rồi trượt xuống cho ăn khớp. Khối lượng 96 kg buộc phải dùng thiết bị nâng và đủ người đúng kỹ thuật; bộ giá siết lực 30-35 N.m.[2]
3
Chừa khoảng thoáng quanh máy
Quanh thiết bị phải có khe hở để luồng gió làm mát đi qua. Nếu bố trí nhiều inverter trên cùng mặt bằng, hãy chừa tối thiểu 500mm giữa các thân máy để khí nóng không quẩn lại.[2]
4
Tiếp địa bằng cáp đủ lớn
Thiết bị tiếp địa qua dây PE trong cáp AC và qua cọc đất nối lên thân. Đầu tiếp địa dùng tiết diện 25-50mm² và siết lực 10-12 N.m, vít tiếp địa trên thân cũng siết 10-12 N.m; nhiều máy song song đưa về chung một điểm đất.[2]
5
Đo áp và kiểm cực trước khi đấu PV
Trước khi cắm DC, đo áp hở mạch chuỗi và đối chiếu mức trần 1100 V, xác nhận đúng cực âm dương. Dây PV dùng 4-6mm²; sau khi bấm MC4 thì siết đai ốc 3-4 N.m và kéo thử cho chắc.[2]
6
Không gạt công tắc DC khi đang lỗi
Lúc thiết bị còn lỗi hoặc dòng còn cao, tuyệt đối không gạt công tắc một chiều vì dễ phát hồ quang gây hư hại. Cần dùng ampe kìm đo dòng của từng chuỗi, chờ tụt dưới 0.5A rồi mới gạt công tắc DC và rút chuỗi ra.[2]
7
Đấu lưới bằng cáp tiết diện lớn
Cổng lưới nhận cáp tiết diện 50-240mm² với đầu cốt OT, đấu lần lượt L1, L2, L3, N, PE rồi siết khối đầu nối ở lực 10-20 N.m. Cỡ cáp lớn này tương xứng với dòng ra định mức quanh 167 A.[2]
8
Đóng điện đúng trình tự, bật giám sát
Trình tự đóng điện là bật công tắc AC trước rồi tới công tắc DC; khi tắt thì đảo lại, ngắt AC trước và chờ ít nhất 5 phút cho tụ xả. Cổng truyền thông dùng cáp 0.3-4mm² siết 0.6 N.m; thiết bị có hai cổng RS485 cùng tùy chọn Wi-Fi, GPRS, PLC, kèm việc nạp đúng mã lưới.[2]
Cách xa nguồn cháy nổ
Không đặt thiết bị cạnh vật liệu hay khí dễ cháy, và tránh nơi có nguy cơ nổ. Tường và khung đỡ nên dùng vật liệu chịu lửa nhằm ngăn lửa lan rộng.[2]
Không đặt thiết bị cạnh vật liệu hay khí dễ cháy, và tránh nơi có nguy cơ nổ. Tường và khung đỡ nên dùng vật liệu chịu lửa nhằm ngăn lửa lan rộng.[2]
Cô lập nguồn, đợi tụ xả
Bên trong thiết bị tồn tại điện áp nguy hiểm. Lúc cần mở máy, hãy ngắt AC trước rồi tới DC và đợi tối thiểu 5 phút cho tụ phóng hết; việc này chỉ giao cho thợ có tay nghề.[2]
Bên trong thiết bị tồn tại điện áp nguy hiểm. Lúc cần mở máy, hãy ngắt AC trước rồi tới DC và đợi tối thiểu 5 phút cho tụ phóng hết; việc này chỉ giao cho thợ có tay nghề.[2]
Máy nặng, nâng đúng cách
Với khối lượng 96 kg, thiết bị dễ gây va chạm hay chấn thương khi nâng. Bắt buộc có thiết bị nâng thích hợp cùng đủ nhân lực, không được nhấc bằng tay một mình.[2]
Với khối lượng 96 kg, thiết bị dễ gây va chạm hay chấn thương khi nâng. Bắt buộc có thiết bị nâng thích hợp cùng đủ nhân lực, không được nhấc bằng tay một mình.[2]
Lưu ý đấu nối ba phaThứ tự pha L1, L2, L3 và dây trung tính N phải theo đúng sơ đồ. Đóng điện thì bật AC trước rồi tới DC, khi tắt thì ngắt AC trước; sai thứ tự hay sai pha dễ khiến thiết bị báo lỗi và dừng phát.[2]
7. Bảo trì định kỳ inverter Solis S6-GC110K 110KW 3 pha Bảo trì
Phần bảo trì S6-GC110K khá gọn vì máy làm mát bằng quạt và gần như tự chạy. Việc cần làm đều đặn chỉ gồm giữ chỗ đặt thoáng, lau sạch vỏ và theo dõi đèn cảnh báo; còn động tay thực sự thường chỉ là quét tản nhiệt và thay quạt khi nó kêu hoặc dừng.[2]
↯
Phủi sạch bụi tản nhiệt
Lớp bụi tích trên tản nhiệt làm chậm thoát nhiệt, vì vậy nên phủi bằng bàn chải lông mềm để thiết bị giải nhiệt tốt và bền hơn. Tránh xa dung môi, vật liệu nhám và hóa chất ăn mòn vì chúng phá hỏng vỏ lẫn linh kiện.[2]
◎
Giữ màn hình, đèn dễ đọc
Khi bụi che thông tin, lau màn hình và đèn báo bằng khăn ẩm. Lúc đèn cảnh báo sáng, hãy tra mã lỗi trước khi thao tác; đọc đúng trạng thái giúp can thiệp kịp thời.[2]
!
Tắt và để nguội mới chạm
Khi đang vận hành, vỏ thiết bị có thể nóng và gây bỏng. Trước lúc vệ sinh hay kiểm tra sát thân, tắt máy đúng trình tự rồi chờ nguội; không tựa vật hay đặt đồ lên thân inverter.[2]
- Giữ cho chỗ đặt máy luôn thoáng, không có vật che khe tản nhiệt và quạt vẫn chạy đều.[2]
- Bám sát đèn tín hiệu và màn hình để bắt sớm bất thường khi thiết bị chạy dài.[2]
- Quét bụi tản nhiệt bằng chổi lông mềm, lau màn hình bằng khăn ẩm mỗi khi cần.[2]
- Tuyệt đối tránh dung môi, hóa chất ăn mòn, giấy nhám hoặc vòi xịt áp lực cao khi vệ sinh.[2]
- Rà lại các điểm đấu PV, AC và tiếp địa khi thiết bị báo lỗi lặp hoặc chạy thiếu ổn định.[2]
- Khi bảo dưỡng quạt, cắt AC, đưa công tắc DC về TẮT, chờ tụ xả theo hướng dẫn rồi mới tháo cụm quạt để vệ sinh hay thay.[2]
Lưu ý khi có cảnh báoLúc thiết bị báo lỗi, hãy ghi lại mã, chụp màn hình, đánh mốc thời gian cùng tình trạng lưới và tải khi đó; bộ thông tin này giúp kỹ thuật khoanh nguyên nhân nhanh.[2]
8. Xử lý sự cố và mã cảnh báo của inverter Solis S6-GC110K Sự cố
Mỗi sự cố của S6-GC110K đều hiện thành một mã trên màn hình LCD, và máy thường tự ngắt khỏi lưới cho an toàn. Việc đầu tiên không phải khởi động lại ngay mà là ghi mã, chụp màn hình rồi ghi lại trạng thái lưới cùng dàn PV; nếu tắt mở đúng cách mà mã vẫn còn thì chuyển máy về nhà phân phối.[2]
No power
NO-GRID
OV-G-V01
NO-GRID
OV-G-V01
Nhóm lỗi nguồn và điện áp lưới
No power là thiết bị không lên màn hình, cần soát đầu vào PV, áp DC và cực đấu. NO-GRID và OV-G-V cho biết mất lưới hoặc áp lưới quá cao; hãy rà nguồn lưới, cáp AC và điểm đấu rồi khởi động lại, còn nếu lưới vẫn ngoài ngưỡng thì cứ để máy chờ.[2]
OV-G-F01
UN-G-F01
G-IMP
UN-G-F01
G-IMP
Nhóm lỗi tần số, trở kháng
OV-G-F và UN-G-F là tần số lưới vượt hay rớt khỏi ngưỡng, còn G-IMP báo trở kháng lưới cao. Nếu điện lực đồng ý, có thể chỉnh rộng ngưỡng bảo vệ trong mục cài đặt người dùng, đồng thời kiểm tra chất lượng mối nối tại điểm hòa.[2]
OV-DC01
OV-BUS
UN-BUS01
OV-BUS
UN-BUS01
Nhóm lỗi áp DC, bus
OV-DC là quá áp đầu vào, thường do ghép nối tiếp thừa tấm nên phải rút bớt mô-đun khỏi chuỗi. OV-BUS và UN-BUS dính tới điện áp bus một chiều, cần kiểm tra đấu nối cuộn cảm cùng mạch điều khiển bên trong.[2]
OV-TEM
OV-G-I
DC-INTF
OV-G-I
DC-INTF
Nhóm lỗi nhiệt, quá dòng
OV-TEM là quá nhiệt, hãy soát thông gió và nắng chiếu lên thiết bị. OV-G-I là quá dòng phía lưới, DC-INTF là quá dòng đầu vào một chiều; hãy khởi động lại rồi gỡ chuỗi gây lỗi ra khỏi kênh MPPT liên quan.[2]
PV ISO-PRO
ILeak-PRO
DCinj-FAULT
ILeak-PRO
DCinj-FAULT
Nhóm lỗi cách điện, dòng rò
PV ISO-PRO báo cách điện PV, ILeak-PRO báo dòng rò, DCinj-FAULT báo dòng một chiều bơm vào lưới quá cao. Hãy ngắt lần lượt từng đầu vào DC để khoanh chuỗi lỗi, kế đó đo cách điện của chuỗi và soát lại toàn bộ tiếp địa.[2]
ARC-FAULT
INI-FAULT
DSP-B-FAULT
INI-FAULT
DSP-B-FAULT
Nhóm lỗi hồ quang, hệ thống
ARC-FAULT báo mạch DC xuất hiện hồ quang nên thiết bị ngắt ngay để ngừa cháy, cần kiểm tra kỹ mọi đầu nối DC rồi mới chạy lại. INI-FAULT cùng DSP-B-FAULT phản ánh trục trặc khởi tạo hoặc truyền thông trong máy, phần lớn xử lý bằng cách bật lại hoặc nhờ kỹ thuật.[2]
Thông tin nên chuẩn bịTrước khi gọi hỗ trợ, hãy chuẩn bị sẵn số serial, ngày lắp, mô tả sự cố, ảnh màn hình đang hiện mã lỗi và sơ đồ dàn pin. Hãy thử tắt máy vài phút rồi bật lại; lỗi còn thì liên hệ nhà phân phối hoặc trung tâm dịch vụ.[2]
9. Chính sách bảo hành inverter Solis S6-GC110K 110KW 3 pha Bảo hành
Bảo hành tiêu chuẩn cho S6-GC110K là 5 năm, đúng mức Solis đặt cho nhóm biến tần nối lưới. Điều kiện hưởng là thiết bị được phân phối và lắp đặt trong vùng địa lý mà chính sách bảo hành của hãng còn hiệu lực.[3]
5 năm
Năm năm theo bảng hãng
Bảng Standard Limited Warranty của Solis quy định 5 năm cho nhóm biến tần nối lưới. S6-GC110K lắp tại khu vực Đông Nam Á nhận mốc này khi được kích hoạt đúng theo yêu cầu của hãng.[3]
Hồ sơ
Giấy tờ cần chuẩn bị
Giấy tờ khi yêu cầu bảo hành gồm model, serial, hóa đơn, biên bản lắp và mô tả lỗi. Tem thiết bị phải còn nguyên, rõ chữ để hãng đối chiếu nhanh.[3]
Loại trừ
Trường hợp không áp dụng
Những hư hỏng vì lắp sai, bỏ qua hướng dẫn, do sét đánh, thiên tai hoặc tự tháo sửa ngoài quy trình đều nằm ngoài bảo hành. Việc can thiệp kỹ thuật phải do người đủ chuyên môn đảm nhận thì mới giữ được quyền lợi.[3]
Lưu ý khi cần hỗ trợLúc liên hệ, gửi kèm mã cảnh báo, ảnh màn hình, sơ đồ dàn pin và trạng thái lưới sẽ rút ngắn khâu chẩn đoán. Việt Nam Solar đứng ra tiếp nhận và bám sát yêu cầu bảo hành ngay trong nước.[4]
10. Việt Nam Solar, nhà phân phối ủy quyền inverter Solis S6-GC110K VNS
Việt Nam Solar tư vấn cấu hình S6-GC110K dựa trên tổng dàn pin, số chuỗi và số kênh MPPT, cấp điện áp lưới ba pha, nhu cầu ghép song song, vật tư AC/DC cùng việc giám sát từ xa, là các yếu tố làm nên một hệ hòa lưới công suất lớn chạy ổn định và an toàn.
Là nhà phân phối ủy quyền, Việt Nam Solar đồng hành từ khâu chọn cấu hình và cấp thiết bị chính hãng, đến hỗ trợ kỹ thuật lúc lắp đặt và xử lý bảo hành về sau cho công trình.[4]
Trụ sở chính
Công Ty TNHH Việt Nam Solar
Hotline: 088.60.60.660Email: lienhe@vietnamsolar.vnGọi 088.60.60.660
11. Đánh giá thực tế inverter Solis S6-GC110K 110KW 3 pha Đánh giá
Đặt lên bàn cân, S6-GC110K mạnh ở ba thứ: công suất, bộ tính năng an toàn S6 và khả năng nối nhiều máy. Quyết định mua hay không nên dựa vào tổng dàn pin dự kiến, số chuỗi, cỡ cáp lưới và việc có chạy song song nhiều inverter, vì chính các điểm đó định đoạt hiệu quả lâu dài.
Ứng dụng
Nhà máy và dự án lớn
Ở 110 kW, thiết bị hướng tới nhà máy lớn, khu công nghiệp và trang trại điện mái rộng. Là dòng hòa lưới, giá trị chính nằm ở việc cắt hóa đơn điện giờ nắng khi phụ tải lớn trùng khung phát của hệ.[1]
An toàn
Hồ quang và nối đất chủ động
Bảo vệ hồ quang nền AI cấp mili-giây, phát hiện nối đất PV thời gian thực cùng tùy chọn phối hợp RSD là điểm cộng cho hệ trải trên mái lớn, nơi rủi ro cháy cần kiểm soát chặt.[1]
Vận hành
Song song và giám sát
Năng lực ghép song song tới mười bộ theo kiểu master-slave cùng EPM giúp điều phối công suất phát tại điểm đấu nối. Hai cổng RS485 cùng thiết bị khí tượng tích hợp giúp việc giám sát và ghép vào SCADA thuận hơn.[1]
Lưu ý
Không lưu điện, không backup
Vẫn cần nhớ đây là thiết bị hòa lưới: không trữ điện và tắt theo lưới khi mất điện. Muốn có nguồn dự phòng hay dùng pin thì phải chọn giải pháp hybrid kèm pin, không dùng dòng này.[1]
Mã 110 kW trong dòng S6 công suất lớn.Tổng thể, S6-GC110K mạnh ở công suất, bộ tính năng an toàn và khả năng mở rộng cho hệ ba pha tầm 110 kW. Khi dự án cần ít hơn, mã 80 kW hay 100 kW gọn hơn; còn muốn lớn nhất thì có bản 125 kW cùng dòng.[1]
12. Hiểu lầm phổ biến về inverter hòa lưới Solis S6-GC110K Hiểu lầm
Tính năng nhiều dễ dẫn tới kỳ vọng sai về S6-GC110K, trong khi việc chọn dàn pin, số chuỗi, mã lưới và cách đấu vẫn phải làm cho đúng. Sáu nhầm lẫn hay gặp dưới đây giúp gạt sớm các cấu hình lệch.
Hiểu saiGhi 110kW là biết ngay phải lắp bao nhiêu pin.
Cách hiểu đúngDatasheet dòng S6-GC(80-125)K không đặt mức dàn pin khuyến nghị, vì vậy phải thiết kế chuỗi theo giới hạn áp 1100 V, dải MPPT 160-1000 V cùng dòng 42 A và ngắn mạch 50 A mỗi cụm.[1]
Hiểu saiMáy lắm tính năng thì hẳn phải trữ được điện.
Cách hiểu đúngCho dù có AFCI AI, khí tượng hay master-slave, bản chất vẫn là thiết bị hòa lưới. Bên trong không có pin, máy ngừng khi mất lưới, và phần tích trữ thuộc về dòng hybrid lắp kèm pin.[1]
Hiểu saiSVG ban đêm tức là máy tích điện vào ban đêm.
Cách hiểu đúngSVG ban đêm chỉ phát công suất phản kháng để đỡ lưới, không lưu trữ điện năng. Lưới mất thì thiết bị vẫn dừng và không nuôi được tải nào.[1]
Hiểu saiĐã đạt IP66 thì đặt ngoài trời chỗ nào cũng xong.
Cách hiểu đúngKín IP66 giúp thiết bị bền hơn, nhưng vẫn phải tránh nắng chiếu thẳng, hạn chế mưa tạt và giữ thông gió để máy không tích nhiệt khi chạy.[2]
Hiểu saiHễ máy báo lỗi thì cứ gạt công tắc DC cho chắc.
Cách hiểu đúngCắt DC lúc thiết bị đang lỗi hoặc dòng còn lớn dễ tạo hồ quang gây hư hại. Quy trình đúng là đo dòng từng chuỗi, đợi xuống dưới 0.5A mới được ngắt.[2]
Hiểu saiMáy 110kW cũng nhấc đặt nhẹ như máy nhỏ.
Cách hiểu đúngThân máy nặng 96 kg, không thể nâng tay đơn lẻ. Bắt buộc dùng thiết bị nâng phù hợp và đủ người để tránh va chạm hay chấn thương lúc treo lên giá.[2]
13. Câu hỏi thường gặp về inverter Solis S6-GC110K 110KW 3 pha FAQ
Phần dưới gói gọn mười thắc mắc hay gặp nhất về S6-GC110K, trải từ loại máy, công suất, số MPPT, hiệu suất tới tính năng an toàn và bảo hành, ở dạng tra nhanh.
S6-GC110K là inverter hòa lưới hay hybrid?
S6-GC110K là biến tần hòa lưới ba pha thuần, không có cổng pin và không nuôi tải khi lưới mất. Dòng một chiều của tấm pin được biến đổi thành điện xoay chiều rồi hòa thẳng vào lưới.[1]
Công suất AC của S6-GC110K là bao nhiêu?
Công suất định mức đầu ra là 110 kW, biểu kiến tối đa 121 kVA và công suất thực tối đa 121 kW; thiết bị đấu lưới ba pha 220/380V hoặc 230/400V.[1]
S6-GC110K có bao nhiêu MPPT?
Thiết bị sở hữu mười bộ MPPT, tối đa hai mươi chuỗi, phù hợp với dàn pin công suất rất lớn trải trên mái rộng nhiều hướng.[1]
Dải điện áp làm việc của S6-GC110K?
Áp một chiều trần 1100 V, áp khởi động 180 V và dải MPPT từ 160 V đến 1000 V; mỗi đầu vào nhận dòng tới 42 A, dòng ngắn mạch mỗi cụm 50 A.[1]
Hiệu suất của S6-GC110K?
Hiệu suất đỉnh đạt 98.7% và theo trọng số châu Âu là 98.3%, có được từ kiến trúc không biến áp.[1]
S6-GC110K có lưu trữ điện được không?
Không. Thiết bị thuần hòa lưới và không có cổng pin; nhu cầu lưu trữ hay dự phòng khi mất lưới phải do dòng hybrid kèm pin đảm nhận.[1]
S6-GC110K có những tính năng an toàn gì?
Thiết bị có bảo vệ hồ quang nền AI cấp mili-giây, phát hiện nối đất PV thời gian thực, tùy chọn phối hợp AFCI với RSD và thiết bị khí tượng tích hợp cảnh báo hiệu suất.[1]
S6-GC110K ghép song song được không?
Được. Thiết bị triển khai điều khiển công suất phát kiểu master-slave, ghép song song tới mười bộ và bổ sung tùy chọn EPM khống chế công suất đẩy lên lưới.[1]
S6-GC110K dùng cáp lưới cỡ bao nhiêu?
S6-GC110K bảo hành bao lâu?
Thiết bị nằm trong nhóm nối lưới Solis, hưởng bảo hành tiêu chuẩn 5 năm theo bảng Standard Limited Warranty. Bộ hồ sơ bảo hành cần model, serial, hóa đơn, biên bản lắp và phần mô tả lỗi.[3]
14. Giá inverter Solis S6-GC110K và nhận báo giá Báo giá
Mức giá S6-GC110K không cố định mà tùy thời điểm, số lượng, việc mua máy rời hay lắp trọn gói, cách giao hàng và hiện trạng công trình. Việt Nam Solar khảo sát rồi tư vấn cấu hình trước khi đưa ra con số cụ thể.
Có hai hướng hỏi giá cho S6-GC110K. Hướng đầu chỉ cần riêng con biến tần để thay máy cũ hoặc lắp thêm vào hệ sẵn có. Hướng còn lại là gói hoàn chỉnh gồm biến tần, tấm pin, khung đỡ, dây dẫn DC và AC, thiết bị đóng cắt bảo vệ, tủ điện cùng nhân công lắp đặt nghiệm thu. Chi phí hai hướng chênh nhau khá nhiều, nên khảo sát mặt bằng là bước bắt buộc trước khi báo con số chính thức.
THIẾT BỊ RỜI
Giá inverter S6-GC110K
Dành cho chủ đầu tư cần mua lẻ biến tần để thay, dự phòng hoặc giao cho đội thi công. Để báo giá, cần xác nhận đúng mã S6-GC110K, tình trạng hàng, chính sách bảo hành, chứng từ và cước giao.
TRỌN GÓI
Giá hệ hòa lưới 110kW 3 pha
Dành cho chủ đầu tư muốn dựng trọn gói hệ điện mặt trời hòa lưới ba pha công suất lớn. Giá tùy thuộc số lượng tấm pin, kết cấu mái, chiều dài cáp, tủ điện AC/DC, thiết bị bảo vệ, vị trí đặt máy và điều kiện thi công.
Gửi đủ thông tin để báo giá nhanh hơnMuốn nhận giá sớm, chủ đầu tư gửi trước hóa đơn điện gần nhất, ảnh mái và tủ điện hiện trạng, địa chỉ lắp đặt, nhu cầu mua rời hay trọn gói cùng mốc thời gian dự kiến thi công; hồ sơ càng rõ thì khâu lên phương án càng nhanh.
Tài liệu tham khảo
1Solis. (n.d.). Datasheet S6-GC110K Global Flyer V4.0, Grid-Tied Inverters.
3Solis. (2025). Solis Warranty International 20250701, Limited Product Warranty.
4Công Ty TNHH Việt Nam Solar. (2026). Thông tin liên hệ, hotline, email và hệ thống trụ sở, kho, chi nhánh Việt Nam Solar.
Đánh giá S6-GC110K - Inverter Hòa Lưới Solis 110KW 3 Pha
Lọc đánh giá
Việt Nam Solar luôn cung cấp thiết bị chất lượng
| 25/07/2025
Việt Nam Solar lựa chọn sản phẩm điện mặt trời chất lượng, thương hiệu nằm trong top đầu
| 25/07/2025
Việt Nam Solar lựa chọn sản phẩm điện mặt trời chất lượng, thương hiệu nằm trong top đầu
| 25/07/2025
Việt Nam Solar lựa chọn sản phẩm điện mặt trời chất lượng, thương hiệu nằm trong top đầu
| 25/07/2025
Thảo luận
Tôi quan tâm đến sp inverter Solis 110kw
0 Thích
30/03/2026
