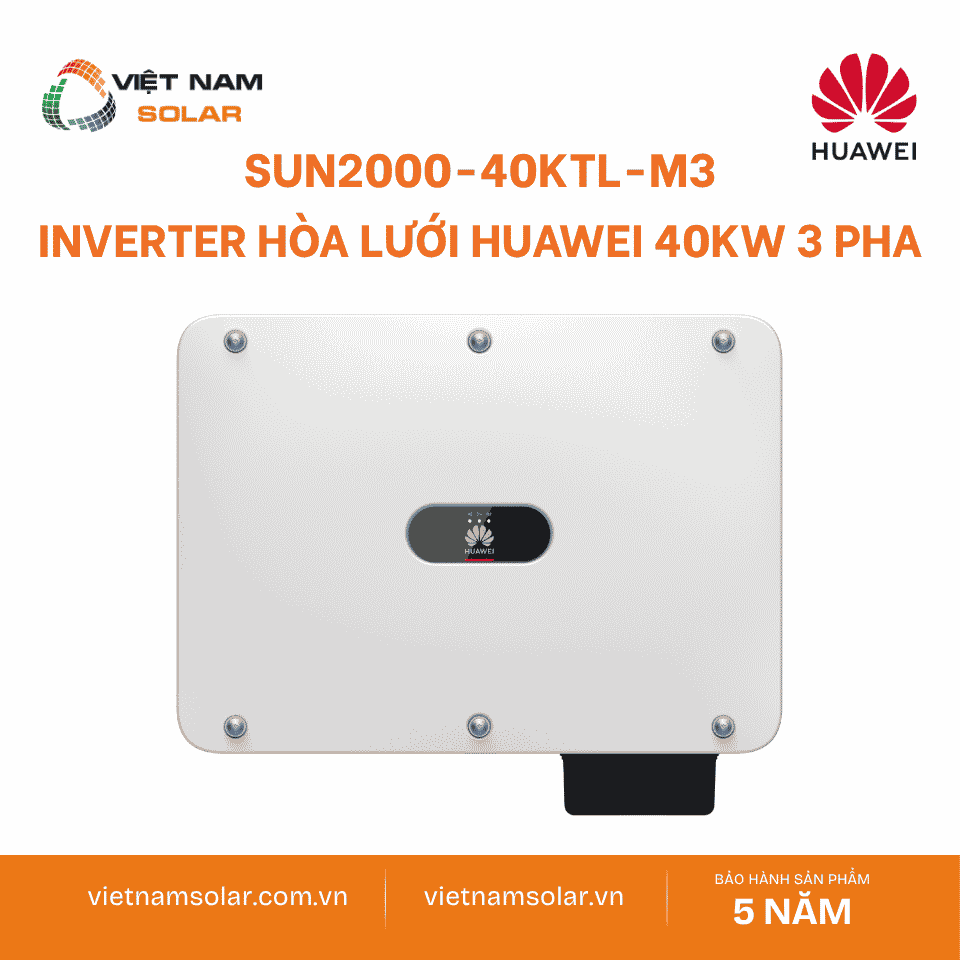

SUN2000-40KTL-M3 – Inverter Hòa Lưới Huawei 40kW 3 Pha

Công suất 40kW cho hệ 3 pha.

Công suất AC định mức 40.000W và công suất biểu kiến tối đa 44.000VA đáp ứng tốt các hệ thương mại, công nghiệp và mái nhà xưởng có phụ tải lớn. [1]

4 MPPT, 8 ngõ vào PV.

Cấu trúc nhiều MPPT hỗ trợ chia mảng pin theo hướng mái, vùng bức xạ hoặc cụm module khác nhau, thuận lợi cho công trình có mặt bằng phức tạp. [1]

Giám sát thông minh 8 chuỗi.

Khả năng theo dõi chuỗi PV giúp phát hiện sai khác sản lượng, giảm thời gian kiểm tra và hỗ trợ bảo trì có dữ liệu rõ ràng hơn. [1]

Hiệu suất chuyển đổi cao.

Hiệu suất tối đa 98,7% giúp giảm tổn thất chuyển đổi, đặc biệt có ý nghĩa với hệ thống công suất lớn vận hành nhiều giờ mỗi ngày. [1]

Bảo vệ điện nhiều lớp.

Thiết bị có chống tách đảo, quá dòng AC, ngược cực DC, phát hiện cách điện, giám sát dòng dư, AFCI, chống sét DC/AC và phục hồi PID. [1]

IP66 và làm mát tự nhiên.

Cấp bảo vệ IP66 cùng phương thức làm mát đối lưu tự nhiên giúp thiết bị phù hợp lắp đặt trong nhà hoặc ngoài trời khi tuân thủ đúng hướng dẫn. [1]

Phát hiện hồ quang chủ động.

Tính năng AFCI liên tục dò tìm dấu hiệu phóng hồ quang trên mạch một chiều. Ở những dàn pin nhiều chuỗi với mối nối phơi ngoài trời lâu năm, đây là lớp phòng vệ quan trọng trước nguy cơ phát hỏa từ điểm tiếp xúc xuống cấp. [1]

Hai tầng chống sét lan truyền.

Bộ triệt xung sét cấp Type II được lắp đồng thời cho cả ngõ vào một chiều lẫn ngõ ra xoay chiều, hạn chế thiệt hại mỗi khi xung điện áp do sét lan theo đường dây xâm nhập hệ thống. [1]

Theo dõi sản lượng từng nhánh.

Thiết bị thường xuyên đối chiếu hoạt động của tám chuỗi và lập tức báo động khi một nhánh sụt dòng, lệch sản lượng hay đứt kết nối, nhờ đó việc kiểm tra được khoanh vùng nhanh chóng. [1]

Đo cách điện phía một chiều.

Ngay trước thời điểm phát điện, biến tần kiểm tra điện trở cách điện của mạch một chiều để sớm nhận ra rò rỉ tại cáp, đầu nối hay tấm pin, qua đó chặn những hư hại có thể lan rộng. [1]

Bắt buộc nối đất an toàn.

Sau khi đóng điện, máy có thể xuất hiện dòng chạm đáng kể, vì vậy điểm nối đất phải được liên kết chắc chắn và đủ tiết diện trước lúc vận hành. Đây là điều kiện không thể bỏ qua. [2]

Thao tác đúng trình tự.

Việc rút hay cắm các đầu nối một chiều, xoay chiều chỉ được phép khi máy đã dừng hoàn toàn. Can thiệp lúc còn điện tiềm ẩn nguy cơ hồ quang, làm hỏng linh kiện và mất an toàn cho người thực hiện. [2]

Bốn nhóm MPPT cho tám chuỗi.

Hệ thống tổ chức tám ngõ PV thành bốn nhóm MPPT, mỗi nhóm phụ trách hai chuỗi và tự dò điểm phát công suất riêng. Cách bố trí này giúp khai thác tốt các mái nhiều hướng hoặc khác độ dốc. [1]

Thuần hòa lưới, không nối pin.

Thiết bị đưa toàn bộ điện năng lên lưới và không có cổng kết nối pin lưu trữ. Với công trình cần nguồn dự phòng lúc mất điện, cần tính tới một giải pháp tách biệt. [2]

Dải áp MPPT 200V đến 1.000V.

Khoảng điện áp làm việc rộng của MPPT tạo dư địa linh hoạt khi bố trí số tấm trên mỗi chuỗi và giúp duy trì hiệu suất qua nhiều mức bức xạ trong ngày. [2]

Kết nối dữ liệu qua Smart Dongle.

Một khe cắm Smart Dongle cho phép chọn cách truyền dữ liệu bằng WLAN-FE hoặc 4G tùy hiện trường, đưa thông tin vận hành lên nền tảng FusionSolar. [2]

Tối ưu cấp tấm qua DC MBUS.

Thông qua đường DC MBUS, biến tần phối hợp với bộ tối ưu công suất gắn trên từng tấm pin, mở rộng khả năng tối ưu chi tiết và hỗ trợ ngắt nhanh khi cần. [2]

Làm việc với nhiều sơ đồ nối đất.

Biến tần đáp ứng các kiểu nối đất ba pha thông dụng, tạo thuận lợi khi lắp đặt tại những công trình thương mại và nhà máy có hạ tầng điện khác nhau. [1]

Chọn chỗ chắc chắn, thoáng gió.

Mặt lắp phải đủ sức chịu khối lượng 43kg và bảo đảm lưu thông không khí. Với chuẩn IP66, chống bụi, chống nước, máy có thể đặt ngoài trời nhưng nên tránh nơi tụ nước hoặc nắng gắt chiếu trực tiếp lâu dài. [3]

Chừa đủ khoảng cách quanh máy.

Khoảng trống tối thiểu cần duy trì là 500mm bên trên, 600mm bên dưới, 300mm mỗi bên và 1.000mm phía trước. Vì giải nhiệt theo cơ chế đối lưu tự nhiên, những khoảng cách này đóng vai trò then chốt. [3]

Siết giá đỡ và tiếp địa đúng lực.

Bu lông M12 cố định giá đỡ được siết tới 45 N·m, còn điểm tiếp địa siết ở 1,2 N·m. Lực siết đạt chuẩn bảo đảm thiết bị bám chắc trong nhiều năm vận hành. [3]

Cầu dao riêng cho mỗi biến tần.

Mỗi thiết bị cần một cầu dao xoay chiều ba pha độc lập, điện áp từ 500V và dòng 100A. Tuyệt đối không dùng chung một cầu dao cho nhiều biến tần. [3]

Tiết diện cáp theo tải thực tế.

Cáp xoay chiều được chọn dựa trên dòng tải và chiều dài tuyến nhằm giảm sụt áp cũng như phát nhiệt. Đầu nối một chiều phải đúng loại đi kèm máy. [3]

Khâu nghiệm thu trước vận hành.

Một lượt kiểm tra cuối cùng giúp loại bỏ sai sót trước khi máy chạy lần đầu, bao quát từ hệ tiếp địa, độ chắc các mối đấu, nắp che cổng dư cho đến cấu hình đã khai báo trên ứng dụng giám sát. [3]

Nhà xưởng mái rộng.

Những nhà máy có diện tích mái lớn và nhu cầu điện cao ban ngày là nơi công suất 40kW phát huy hiệu quả, khi nhiều chuỗi pin cùng đổ về một thiết bị. [1]

Cao ốc và cơ sở thương mại.

Văn phòng, khách sạn hay trung tâm mua sắm tiêu thụ điện mạnh vào giờ làm việc, rất hợp với một biến tần hòa lưới công suất lớn vận hành liên tục. [1]

Cánh đồng pin mặt đất cỡ vừa.

Ở các cụm ghép nhiều thiết bị, mỗi biến tần đảm trách một phân vùng dàn pin riêng, thuận tiện cho việc chia khu, quản lý và mở rộng về sau. [1]

Yêu cầu theo dõi từng nhánh.

Khi nhà đầu tư muốn nắm tình trạng của từng chuỗi, khả năng giám sát chi tiết giúp phát hiện sớm điểm bất thường và giảm thiểu sản lượng thất thoát. [1]

Mái phức tạp hoặc bị che bóng.

Bổ sung bộ tối ưu công suất qua DC MBUS cho phép can thiệp tới từng tấm pin, phù hợp với mái có bóng râm cục bộ hoặc trải trên nhiều hướng. [1]

Vận hành và báo cáo từ xa.

Dòng dữ liệu trên FusionSolar phục vụ việc theo dõi sản lượng, nhận cảnh báo và xuất báo cáo, đáp ứng cả mô hình đầu tư trực tiếp lẫn cho thuê điện. [2]

Đối chiếu đèn báo và phần mềm.

Trạng thái tức thời hiển thị qua đèn LED, còn lịch sử cảnh báo và sản lượng lưu trên FusionSolar. Kết hợp hai nguồn này giúp định vị sự cố trước khi ra hiện trường. [2]

Ngắt thiết bị trước khi can thiệp.

Mọi cổng đấu nối chỉ nên được tháo sau khi máy đã ngừng hoạt động hoàn toàn. Việc xử lý lúc hệ còn mang điện có thể tạo hồ quang, làm hư hại linh kiện và đe dọa an toàn của người làm. [2]

Kiểm tra mối nối theo chu kỳ.

Định kỳ rà các đầu nối một chiều, siết lại chỗ lỏng và quan sát dấu hiệu nóng bất thường, bởi điểm tiếp xúc kém thường là nơi phát nhiệt sớm nhất. [2]

Không để vật cản chắn luồng gió.

Khu vực sát vỏ máy cần được dọn sạch bụi bẩn, lá cây và đồ vật. Khi luồng không khí lưu thông tự do, hiệu quả tản nhiệt theo cơ chế đối lưu mới được duy trì. [2]

Rà chống sét và nối đất định kỳ.

Theo lịch hoặc sau mỗi đợt giông, bộ chống sét và các mối nối đất nên được kiểm tra để chắc chắn lớp bảo vệ còn nguyên hiệu lực. [2]

Thu thập thông tin khi có sự cố.

Trường hợp máy phát tín hiệu lỗi, người vận hành nên lưu lại mã báo, mốc thời gian, hình ảnh thực tế cùng các số liệu chuỗi để đội kỹ thuật chẩn đoán chính xác và nhanh chóng. [4]

Bảo đảm nguồn gốc chính hãng.

Trước khi nhận máy, khách hàng nên giữ hóa đơn, phiếu bảo hành, ảnh tem seri và tra cứu chính hãng, tạo căn cứ xác minh xuất xứ và mốc khởi tính bảo hành. [8]

Giữ thiết bị trong điều kiện chuẩn.

Điều kiện hưởng bảo hành là máy được đấu nối và sử dụng theo đúng tài liệu. Những hư hại sinh ra từ môi trường lắp đặt sai, vận hành quá ngưỡng hoặc thao tác không đúng thường không được chấp nhận. [5]

Lưu trữ hồ sơ nghiệm thu.

Ảnh đấu nối một chiều, xoay chiều, tiếp địa cùng sơ đồ chuỗi và biên bản nghiệm thu nên được lưu lại, giúp rút ngắn thời gian kiểm tra với công trình nhiều thiết bị. [5]

Liên hệ đơn vị phân phối khi gặp lỗi.

Khi máy báo lỗi lạ, khách hàng nên làm việc với đơn vị phân phối theo đúng quy trình, tránh tự tháo hoặc chỉnh phần mềm khiến quyền bảo hành bị ảnh hưởng. [5]

Mạnh ở cấu hình nhiều chuỗi.

Tám ngõ vào cùng bốn bộ MPPT cho phép đấu nối nhiều chuỗi từ nhiều mặt mái, đây là lợi thế rõ rệt của thiết bị tại các dự án thương mại và công nghiệp. [1]

Chưa đáp ứng nhu cầu trữ điện.

Do thuộc nhóm hòa lưới, thiết bị không tích hợp kết nối pin. Những công trình mong muốn duy trì điện khi mất lưới nên cân nhắc một dòng sản phẩm có khả năng lưu trữ. [2]

Thiết kế bám sát thông số lưới.

Vì mức điện áp và dòng đầu ra biến thiên theo cấu hình lưới, việc tính toán số tấm trên chuỗi và lựa chọn khí cụ cần được thực hiện cẩn trọng nhằm cân đối công suất. [2]

Lắp đặt quyết định tuổi thọ.

Một hệ bền bỉ đòi hỏi phần tiếp địa, dây dẫn, đầu nối, khí cụ đóng cắt và khoảng thoát nhiệt đều đạt chuẩn, cho thấy giá trị của khâu thi công không thua kém bản thân thiết bị. [2]

Nên chọn theo cấu hình PV thực tế.

Hệ hòa lưới 40kW cần kiểm tra số chuỗi, điện áp chuỗi, dòng ngắn mạch, hướng mái, điện áp lưới và phương án truyền thông. [1]

Giá trị dài hạn quan trọng hơn giá đầu vào.

Thiết bị có hiệu suất 98,7%, 4 MPPT, 8 ngõ vào, IP66, chống sét DC/AC, AFCI, giám sát chuỗi và FusionSolar. [1]

An toàn là nền tảng lựa chọn.

Chọn đúng biến tần cần đi cùng thiết kế cáp, CB, tiếp địa, chống sét và quy trình nghiệm thu phù hợp với công trình. [1]

Kết luận chọn mua.

Nên chọn SUN2000-40KTL-M3 khi công trình cần biến tần hòa lưới Huawei 40kW 3 pha, nhiều MPPT, giám sát chuỗi và vận hành ngoài trời ổn định. [1]
