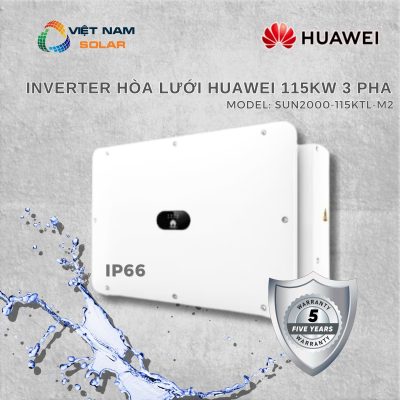

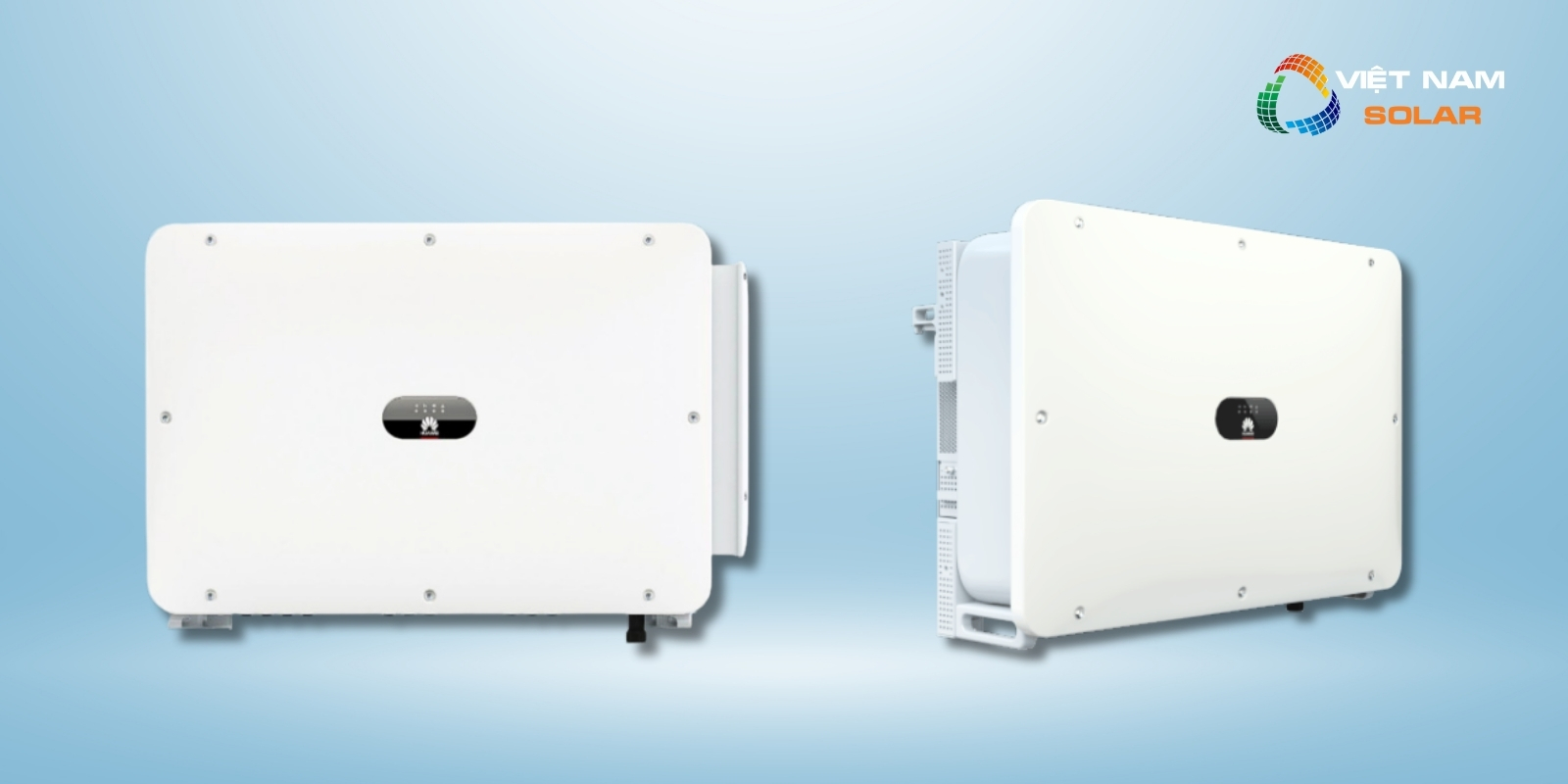

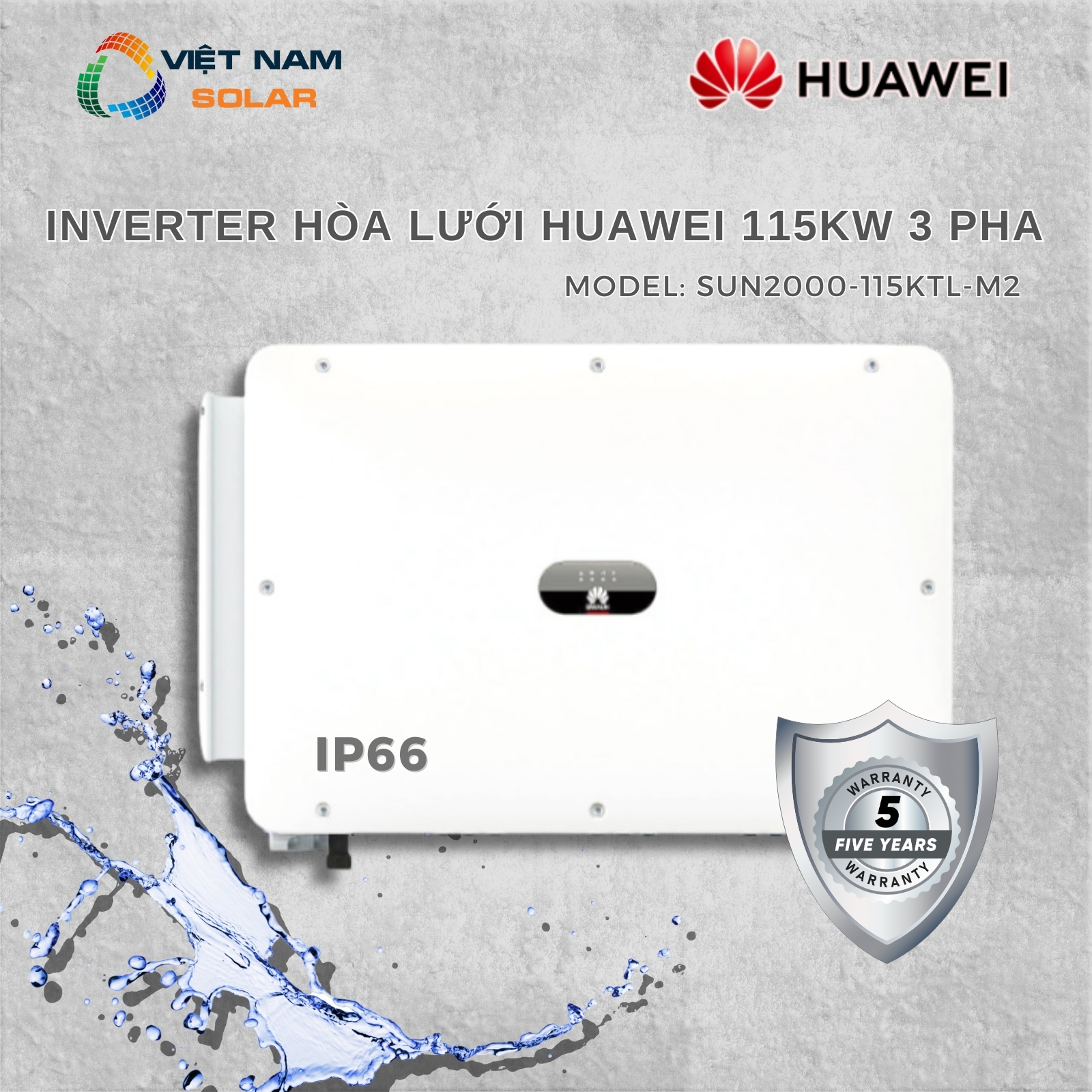

SUN2000-115KTL-M2 – Inverter Hòa Lưới Huawei 115kW 3 Pha

Công suất AC 115kW cho hệ 3 pha.

Công suất tác dụng AC danh định 115.000W giúp thiết bị đáp ứng hệ điện mặt trời công nghiệp, thương mại và nhà máy phân tán có sản lượng lớn.[1]

10 MPPT độc lập.

Cấu trúc 10 MPPT hỗ trợ thiết kế nhiều nhóm chuỗi, giúp hệ thống thích nghi tốt hơn với mái nhiều hướng hoặc nhiều vùng bức xạ.[1]

Tối đa 20 ngõ vào chuỗi PV.

Mỗi MPPT hỗ trợ tối đa 2 ngõ vào, thuận lợi cho việc phân bổ chuỗi PV trên nhà xưởng, trang trại điện mặt trời và cụm mái lớn.[1]

Hiệu suất tối đa 98,8%.

Hiệu suất cao tại 480V giúp giảm tổn thất chuyển đổi, đặc biệt có ý nghĩa với hệ thống công suất lớn vận hành liên tục.[1]

Giám sát và chẩn đoán thông minh.

Thiết bị hỗ trợ quản lý cấp chuỗi, tự học module PV, chẩn đoán đường cong Smart I-V và FusionSolar để nâng cao chất lượng bảo trì.[1]

Bảo vệ điện nhiều lớp.

Thiết bị tích hợp chống sét DC/AC, chống tách đảo, giám sát dòng dư, phát hiện cách điện DC, phát hiện lỗi chuỗi PV và bộ ngắt cấp chuỗi thông minh.[1]

Bộ ngắt cấp chuỗi thông minh.

Thiết bị có thể cô lập từng chuỗi PV ngay khi phát hiện bất thường, giúp giảm rủi ro lan rộng sự cố và tăng độ an toàn cho các hệ thống có rất nhiều chuỗi tấm pin.[1]

Triệt xung sét hai phía.

Bộ chống sét cấp Type II lắp ở cả đầu vào một chiều và đầu ra xoay chiều, giảm thiểu hư hại khi xung điện do sét lan theo đường dây xâm nhập vào hệ thống lớn.[1]

Giám sát dòng điện dư.

Bộ giám sát dòng điện dư liên tục theo dõi rò rỉ điện trong hệ thống và phát cảnh báo khi vượt ngưỡng cho phép, góp phần bảo vệ con người và thiết bị.[2]

Phát hiện lỗi chuỗi PV.

Khả năng giám sát từng chuỗi giúp nhận diện sớm hiện tượng sụt dòng, lệch sản lượng hay mất kết nối, qua đó hạn chế thất thoát sản lượng kéo dài trên dàn pin lớn.[1]

Tiếp địa là điều kiện nền tảng.

Hệ thống tiếp địa phải được đấu nối chắc chắn với tiết diện đủ lớn trước khi vận hành, bởi thiết bị công suất cao có dòng chạm đáng kể sau khi cấp nguồn.[2]

Thao tác đúng quy trình an toàn.

Mọi thao tác tháo lắp đầu nối một chiều và xoay chiều chỉ được thực hiện khi thiết bị đã ngừng hoạt động, nhằm tránh hồ quang điện và bảo đảm an toàn cho người vận hành.[2]

Mười bộ MPPT độc lập.

Mười bộ MPPT làm việc độc lập cho phép tối ưu công suất riêng cho từng nhóm chuỗi, rất phù hợp với những công trình có nhiều khu vực mái khác hướng hoặc khác điều kiện che bóng.[1]

Tối đa hai mươi ngõ vào chuỗi.

Mỗi bộ MPPT tiếp nhận tối đa hai ngõ vào, nâng tổng số ngõ chuỗi PV lên hai mươi, giúp một thiết bị quản lý được lượng tấm pin rất lớn.[1]

Tập trung cho mục tiêu hòa lưới.

Mọi sản lượng từ dàn pin được đẩy lên lưới điện và thiết bị không có cổng ghép pin. Nếu cần duy trì điện khi mất lưới, công trình phải dùng phương án lưu trữ tách rời.[1]

Truyền thông RS485 và MBUS.

Thiết bị hỗ trợ truyền thông qua RS485 và MBUS, thuận tiện cho việc kết nối với hệ thống giám sát tập trung tại các dự án quy mô lớn.[2]

Chẩn đoán đường cong I-V.

Chức năng chẩn đoán đường cong I-V cho phép quét và đánh giá tình trạng tấm pin từ xa, hỗ trợ phát hiện sớm các bất thường trên dàn pin mà không cần kiểm tra thủ công.[2]

Làm mát bằng quạt thông minh.

Hệ thống quạt điều chỉnh tốc độ theo nhiệt độ môi trường và tải vận hành, giúp thiết bị giải nhiệt chủ động và duy trì hiệu suất ở dải công suất lớn.[2]

Nền lắp đủ tải, thông gió tốt.

Bề mặt lắp phải chịu được khối lượng lên tới 93kg và cho không khí lưu thông. Với chuẩn IP66, chống bụi, chống nước, máy đặt được ngoài trời nhưng nên tránh nơi đọng nước hay nắng gắt kéo dài.[3]

Khoảng hở rộng cho quạt làm việc.

Chừa tối thiểu 200mm phía trên, 600mm phía dưới, 600mm mỗi bên và 1.000mm phía trước. Hai bên cần rộng để hệ thống quạt hút gió và đẩy khí nóng ra ngoài thuận lợi.[3]

Nâng đỡ và cố định đúng kỹ thuật.

Với trọng lượng lớn, thiết bị cần được nâng đỡ bằng phương tiện phù hợp và bắt cố định chắc chắn lên giá đỡ qua các lỗ Φ14, lắp thẳng đứng và chỉ cho phép nghiêng về sau tối đa 15 độ.[3]

Cáp tiếp địa tiết diện lớn.

Do công suất 115kW, dây tiếp địa dùng tiết diện từ 35 đến 120mm² và phải nối chắc trước khi vận hành, bởi dòng chạm sau khi cấp nguồn ở mức đáng kể.[3]

Mỗi máy một cầu dao đầu ra.

Mỗi thiết bị đi với một cầu dao xoay chiều ba pha riêng, chọn dòng định mức tương xứng dòng ra lớn của hệ 115kW. Không ghép nhiều máy chung một cầu dao.[3]

Nghiệm thu kỹ trước khi đóng điện.

Trước khi vận hành, cần soát lại tiếp địa, các đầu nối, nắp che cổng dư, Smart Dongle và cấu hình giám sát để toàn hệ chạy chính xác ngay lần đầu.[3]

Nhà máy điện mặt trời phân tán.

Thiết bị phù hợp cho các nhà máy điện mặt trời quy mô vừa và lớn, nơi cần một biến tần công suất cao quản lý nhiều chuỗi tấm pin trên diện tích rộng.[1]

Mái công nghiệp diện tích rộng.

Các khu nhà máy có mái rộng và phụ tải ban ngày cao là nơi khai thác tốt công suất 115kW, khi rất nhiều chuỗi tấm pin dồn về một thiết bị duy nhất.[1]

Hệ thống cần quản lý chuỗi rõ ràng.

Với mười bộ MPPT và khả năng chẩn đoán đường cong I-V, thiết bị giúp chủ đầu tư theo dõi và quản lý tình trạng từng nhóm chuỗi một cách chi tiết.[1]

Công trình đề cao an toàn một chiều.

Bộ ngắt cấp chuỗi thông minh và các lớp bảo vệ phía một chiều phù hợp với những dự án đặt yêu cầu nghiêm ngặt về an toàn cho dàn pin lớn.[1]

Dự án cần giám sát tập trung.

Truyền thông RS485 và MBUS cho phép kết nối thiết bị vào hệ thống giám sát tập trung, thuận tiện cho việc vận hành nhiều biến tần cùng lúc.[2]

Môi trường vận hành ngoài trời.

Cấp bảo vệ IP66, chống bụi, chống nước cùng dải nhiệt độ rộng cho phép thiết bị làm việc ổn định ngoài trời tại nhiều điều kiện khí hậu khác nhau.[1]

Kiểm tra cửa gió và quạt làm mát.

Do làm mát bằng quạt thông minh, cần thường xuyên kiểm tra cửa gió, vệ sinh khe thoát khí và theo dõi hoạt động của quạt để bảo đảm khả năng giải nhiệt cho thiết bị công suất lớn.[2]

Theo dõi trạng thái hệ thống.

Trạng thái thiết bị được phản ánh qua đèn LED và nền tảng FusionSolar; việc theo dõi thường xuyên giúp phát hiện sớm bất thường và lên kế hoạch xử lý kịp thời.[2]

Kiểm tra các điểm đấu nối điện.

Các đầu nối một chiều và xoay chiều cần được kiểm tra định kỳ, siết lại nếu lỏng và quan sát dấu hiệu phát nhiệt, bởi với dòng điện lớn, mối tiếp xúc kém dễ phát nóng.[2]

Soát lớp bảo vệ sét và tiếp địa.

Sau mỗi mùa mưa bão hoặc theo lịch định kỳ, cần kiểm tra bộ chống sét cùng các mối nối đất nhằm bảo đảm chúng vẫn làm việc tốt.[2]

Thu thập dữ liệu khi báo lỗi.

Khi máy phát cảnh báo, nên ghi lại mã lỗi, thời điểm, ảnh hiện trường, màn hình giám sát và thông số từng chuỗi để đội kỹ thuật chẩn đoán nhanh, chính xác.[2]

Không thao tác khi còn điện.

Mọi thao tác mở thiết bị hay tháo đầu nối chỉ được thực hiện sau khi đã ngừng hoạt động và xả hết điện, nhằm tránh hồ quang và bảo đảm an toàn.[2]

Xác minh nguồn gốc khi nhận máy.

Trước khi tiếp nhận thiết bị, khách hàng nên lưu hóa đơn, phiếu bảo hành, ảnh tem seri và tra cứu chính hãng, làm căn cứ xác định xuất xứ và thời điểm bắt đầu bảo hành.[8]

Vận hành trong điều kiện cho phép.

Quyền bảo hành gắn với việc đấu nối và sử dụng đúng hướng dẫn. Hư hỏng do đặt sai môi trường, chạy quá thông số hoặc thao tác sai thường không được chấp nhận.[5]

Lưu hồ sơ cho dự án nhiều máy.

Với công trình quy mô lớn gồm nhiều thiết bị, việc lưu ảnh đấu nối, sơ đồ chuỗi PV và biên bản nghiệm thu giúp rút ngắn đáng kể thời gian kiểm tra khi cần.[5]

Sự cố nên do đơn vị bán xử lý.

Khi máy phát lỗi bất thường, khách hàng nên làm việc với đơn vị phân phối theo quy trình kỹ thuật, tránh tự tháo hoặc can thiệp phần mềm khiến mất quyền bảo hành.[5]

Mạnh ở quản lý nhiều chuỗi.

Mười bộ MPPT và tối đa hai mươi ngõ vào cho phép thiết bị quản lý lượng chuỗi tấm pin rất lớn, đây là thế mạnh rõ rệt cho các dự án quy mô lớn.[1]

Chưa đáp ứng nhu cầu trữ điện.

Do thuộc nhóm hòa lưới, máy không tích hợp kết nối pin. Công trình muốn có điện khi cúp lưới nên xem xét dòng sản phẩm có khả năng lưu trữ.[1]

Cần thiết kế hệ thống điện cẩn trọng.

Với dòng điện đầu ra lớn, việc tính toán cáp, cầu dao và tủ điện phía xoay chiều phải được thực hiện kỹ lưỡng để bảo đảm an toàn và hiệu quả.[2]

Đầu tư dài hạn cần giám sát tốt.

Khả năng giám sát và chẩn đoán chuỗi giúp duy trì sản lượng ổn định, là yếu tố quan trọng đối với các dự án có vòng đời vận hành dài.[2]

Nên chọn theo cấu hình PV thực tế.

Hệ hòa lưới 115kW cần kiểm tra số chuỗi, điện áp chuỗi, dòng ngắn mạch, sơ đồ MPPT, điện áp lưới và phương án truyền thông.[1]

Giá trị dài hạn quan trọng hơn giá đầu vào.

Thiết bị có hiệu suất tối đa 98,8%, 10 MPPT, tự học module PV, Smart I-V, IP66, MBUS, bộ ngắt cấp chuỗi thông minh và chống sét DC/AC.[1]

An toàn là nền tảng lựa chọn.

Inverter công suất lớn cần được thiết kế đồng bộ với cáp, CB, tủ điện, tiếp địa, chống sét, thiết bị giám sát và quy trình nghiệm thu.[1]

Kết luận chọn mua.

Nên chọn SUN2000-115KTL-M2 khi công trình cần biến tần hòa lưới Huawei 115kW 3 pha, nhiều MPPT, giám sát chuỗi và vận hành ngoài trời ổn định.[1]
