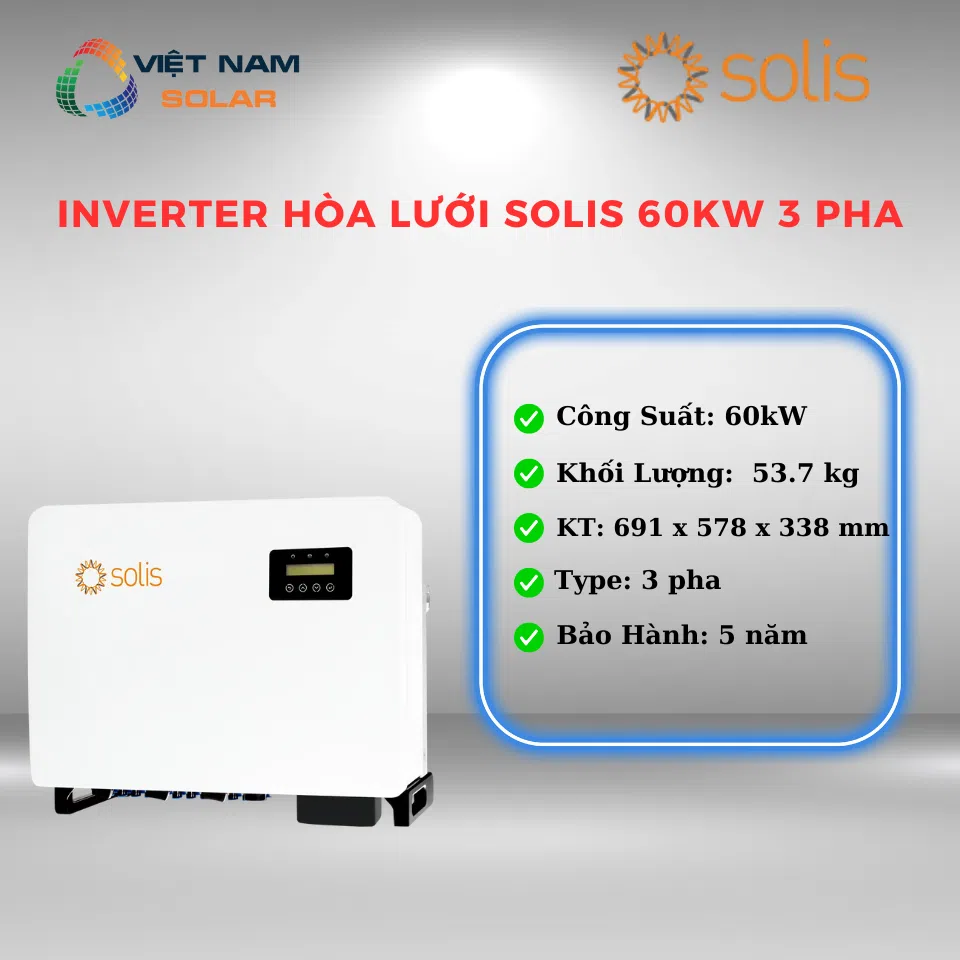

S5-GC60K – Inverter Hòa Lưới Solis 60KW 3 Pha
88 ₫
Đã bán 711⚡
Thông số kỹ thuật S5-GC60K
Solis S5-GC60K
Thông tin sản phẩm / Product Information
| Model code / Mã sản phẩm | S5-GC60K |
| Thương hiệu | Solis |
| Three Phase Grid-Tied Inverter / Inverter hòa lưới ba pha | Three Phase Grid-Tied Inverter |
Đầu vào DC / Input DC
| Max. input voltage / Điện áp đầu vào tối đa | 1100 V |
| Rated voltage / Điện áp định mức | 600 V |
| Start-up voltage / Điện áp khởi động | 195 V |
| MPPT voltage range / Dải MPPT | 180 – 1000 V |
| Max. input current / Dòng đầu vào tối đa | 6 × 32 A |
| Max. short circuit current / Dòng ngắn mạch tối đa | 6 × 40 A |
| MPPT number / Max. input strings number / Số bộ theo dõi MPPT / Số chuỗi đầu vào tối đa | 6 / 12 |
Đầu ra AC / Output AC
| Rated output power / Công suất AC định mức | 60 kW |
| Max. apparent output power / Công suất biểu kiến đầu ra tối đa | 66 kVA |
| Max. output power / Công suất đầu ra tối đa | 66 kW |
| Rated grid voltage / Điện áp lưới định mức | 3/N/PE, 220 V / 380 V, 230 V / 400 V |
| Rated grid frequency / Tần số lưới định mức | 50 Hz / 60 Hz |
| Rated grid output current / Dòng AC định mức | 91.2 A / 86.6 A |
| Max. output current / Dòng đầu ra tối đa | 100.3 A |
| Power factor / Hệ số công suất | > 0.99 (0.8 leading – 0.8 lagging) |
| THDi / Tổng méo hài dòng điện | < 3% |
Hiệu suất / Efficiency
| Max. efficiency / Hiệu suất tối đa | 98.7% |
| EU efficiency / Hiệu suất EU | 98.3% |
Bảo vệ / Protection
| DC reverse-polarity protection / Bảo vệ ngược cực DC | Yes |
| Short circuit protection / Bảo vệ ngắn mạch | Yes |
| Output over current protection / Bảo vệ quá dòng đầu ra | Yes |
| Surge protection / Bảo vệ chống sét lan truyền | DC Type II / AC Type II |
| Grid monitoring / Giám sát lưới | Yes |
| Anti-islanding protection / Bảo vệ chống đảo lưới | Yes |
| Temperature protection / Bảo vệ nhiệt độ | Yes |
| Strings monitoring / Giám sát chuỗi | Yes |
| I/V Curve scanning / Quét đường cong I/V | Yes |
| Integrated AFCI 2.0 / AFCI 2.0 tích hợp | Optional |
| Multi peak scan / Quét đa đỉnh | Yes |
| Integrated PID recovery / Phục hồi PID tích hợp | Optional ① |
| Integrated DC switch / Công tắc DC tích hợp | Yes |
Dữ liệu chung / General Data
| Dimensions (W × H × D) / Kích thước | 691 × 578 × 338 mm |
| Weight / Trọng lượng | 53.7 kg |
| Topology / Cấu trúc | Transformerless |
| Self-consumption (night) / Tự tiêu thụ ban đêm | < 1 W |
| Operating ambient temperature range / Dải nhiệt độ môi trường hoạt động | -25 ~ +60°C |
| Relative humidity / Độ ẩm tương đối | 0 – 100% |
| Ingress protection / Cấp bảo vệ | IP66 |
| Noise emission (typical) / Độ ồn phát ra điển hình | < 55 dB(A) |
| Cooling concept / Cách làm mát | Intelligent fan-cooling |
| Max. operation altitude / Độ cao hoạt động tối đa | 4000 m |
| Grid connection standard / Tiêu chuẩn kết nối lưới | G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1, VDE 0126/UTE C 15/VFR:2019, RD 1699/RD 244/UNE 206006/UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, EIFS 2018.2, IEC 62116, IEC 61727, IEC60068, IEC 61683, EN 50530 |
| Safety / EMC standard / Tiêu chuẩn an toàn / EMC | IEC 62109-1/-2, IEC62116 & IEC 61000-6-1/-2/-3/-4 |
Tính năng / Features
| DC connection / Kết nối DC | MC4 connector |
| AC connection / Kết nối AC | OT terminal (max. 70 mm²) |
| Display / Hiển thị | LCD |
| Communication / Giao tiếp | RS485, USB, Optional: Wi-Fi, GPRS |
Ghi chú / Note
| Night time PID-Recovery note / Ghi chú phục hồi PID ban đêm | Due to the similar functional logic, when the night time PID-Recovery function is integrated, the night time var compensation function can not be used. Also, the negative grounding option is not available for inverters with night time PID-Recovery function. |
Trung tâm chính sách
Thông tin & chính sách
Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.
Về chúng tôi
01
Giới thiệu công ty
Lịch sử hình thành và phát triển.
02
Tầm nhìn & Sứ mệnh
Định hướng phát triển bền vững.
03
Chứng chỉ hành nghề
Giấy phép, chứng nhận và năng lực.
04
Báo chí viết về VNS
Thông tin truyền thông và báo chí.
05
Công trình điện mặt trời
Dự án tiêu biểu đã triển khai.
06
Danh sách cửa hàng
Hệ thống điểm bán trên toàn quốc.
07
Đăng ký đối tác
Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
× Đóng
1 / 4

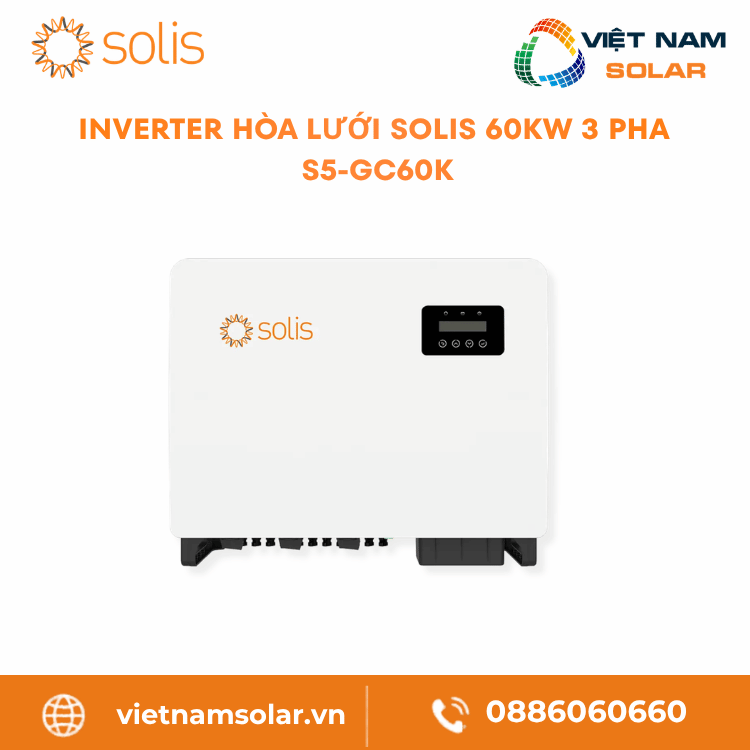

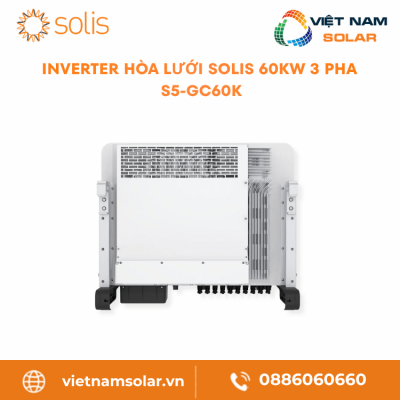

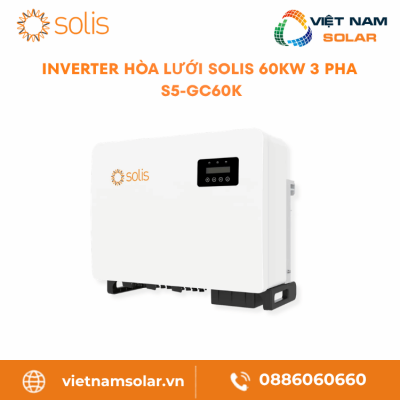

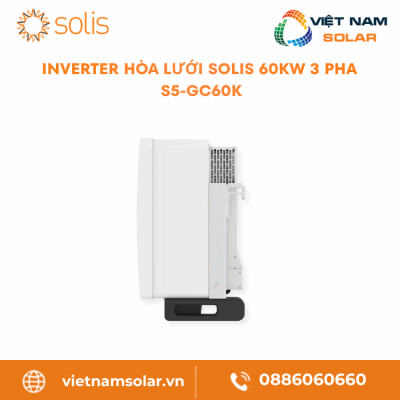

S5-GC60K – Inverter Hòa Lưới Solis 60kW 3 Pha
Đứng ở đỉnh công suất của cặp S5-GC(50-60)K, S5-GC60K cấp tối đa 60kW điện ba pha hòa thẳng vào lưới hạ thế, dành cho những hệ điện mặt trời công nghiệp lớn nhất trong phân khúc này. Cũng như mã 50kW đi cùng, đây là biến tần hòa lưới thuần: điện sản ra được đẩy lên lưới tức thì, không qua pin và không cấp cho tải khi lưới mất. Dòng máy này nổi bật ở lớp vỏ chống ăn mòn C5 cùng chức năng SVG ban đêm.[1][2]Phần một chiều của S5-GC60K được tổ chức thành sáu kênh dò công suất độc lập, mỗi kênh tối đa hai chuỗi, tức tối đa mười hai chuỗi pin. Ngưỡng áp một chiều lên tới 1100V, vùng làm việc MPPT trải từ 180V đến 1000V, điện áp khởi động 195V; mỗi kênh chịu dòng 32A và dòng ngắn mạch 40A. Sáu kênh dò là số kênh nhiều nhất trong cặp, rất hợp với những dàn pin trải rộng, chia thành nhiều cụm theo hướng và độ dốc mái.[1]
Bên phía lưới, máy đạt 60kW định mức, biểu kiến tối đa 66kVA, hòa vào lưới ba pha 220/380V hoặc 230/400V, dòng ra định mức quanh 91A và méo dòng dưới 3%; hiệu suất cao nhất 98.7%. Khung vỏ kín IP66 kèm cấp chống ăn mòn C5, làm mát bằng quạt, hoạt động trong dải -25°C đến +60°C, phù hợp đặt ngoài trời ở nhà máy hay khu vực ven biển có không khí ăn mòn cao.[1]
S5-GC60K là biến tần hòa lưới ba pha 60kW, mã lớn nhất của cặp Solis S5-GC(50-60)K, với sáu bộ MPPT, hiệu suất tối đa 98.7%, vỏ IP66 , chức năng SVG ban đêm và bảo hành tiêu chuẩn 5 năm.[1][3]
📖 Mục lục bài viết
- 1. Tính năng nổi bật của inverter hòa lưới Solis S5-GC60K 60KW 3 pha
- 2. Thông số kỹ thuật inverter hòa lưới Solis S5-GC60K 60KW 3 pha
- 3. Chứng nhận và tiêu chuẩn kết nối lưới của inverter Solis S5-GC60K
- 4. Các model cùng series Solis S5-GC(50-60)K
- 5. Tài liệu kỹ thuật chính hãng inverter Solis S5-GC60K
- 6. Hướng dẫn lắp đặt inverter Solis S5-GC60K 60KW 3 pha
- 7. Bảo trì định kỳ inverter Solis S5-GC60K 60KW 3 pha
- 8. Xử lý sự cố và mã cảnh báo của inverter Solis S5-GC60K
- 9. Chính sách bảo hành inverter Solis S5-GC60K 60KW 3 pha
- 10. Việt Nam Solar, nhà phân phối ủy quyền inverter Solis S5-GC60K
- 11. Đánh giá thực tế inverter Solis S5-GC60K 60KW 3 pha
- 12. Hiểu lầm phổ biến về inverter hòa lưới Solis S5-GC60K
- 13. Câu hỏi thường gặp về inverter Solis S5-GC60K 60KW 3 pha
- 14. Giá inverter Solis S5-GC60K và nhận báo giá
📚 Danh mục1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá
1. Tính năng nổi bật của inverter hòa lưới Solis S5-GC60K 60KW 3 pha Nổi bật
S5-GC60K hướng tới nhóm công trình công nghiệp có nhu cầu điện ban ngày lớn nhất trong tầm 50 tới 60kW, ví dụ nhà máy nhiều dây chuyền, trung tâm logistics hay khu vận hành liên tục. Toàn bộ sản lượng được hòa thẳng lên lưới; máy không tích điện và sẽ dừng khi lưới mất. Thế mạnh của nó là độ bền trước môi trường ăn mòn và khả năng đỡ lưới về đêm.[1][2]
60kW
Mã mạnh nhất của cặp
Ở mức đầu ra 60kW, biểu kiến tối đa 66kVA, S5-GC60K là mã công suất cao nhất của cặp 50-60K, phục vụ những phụ tải công nghiệp lớn dùng điện ban ngày. Dòng ra định mức quanh 91A nên cáp lưới, tủ và thiết bị đóng cắt phải được tính toán dư tải thật kỹ.[1]
6 MPPT
Chia mịn nhất trong cặp
Sáu kênh dò công suất với tối đa mười hai chuỗi là cấu hình chia mịn nhất của cặp sản phẩm. Khi mái trải rộng và tách nhiều cụm hướng nắng khác nhau, sáu kênh độc lập giúp từng vùng pin bám điểm công suất riêng, miễn giữ trong dải 180-1000V và dòng 32A mỗi kênh.[1]
C5
Bền với khí muối, hóa chất
Lớp vỏ vừa kín IP66 vừa đạt cấp chống ăn mòn C5, tức chịu được khí quyển công nghiệp và môi trường ven biển nhiều hơi muối. Với một hệ đặt ngoài trời suốt nhiều năm, đây là yếu tố trực tiếp định đoạt tuổi thọ thiết bị.[1]
SVG đêm
Đỡ điện áp lưới về đêm
Tính năng SVG ban đêm giúp máy phát công suất phản kháng để đỡ điện áp lưới ngay cả lúc trời tối không còn nắng. Bên cạnh đó là tùy chọn chống hồ quang AFCI 2.0 và phục hồi PID nhằm bảo vệ tấm pin.[1]
98.7%
Cộng dồn sản lượng
Hiệu suất đỉnh 98.7% và 98.3% theo cách tính châu Âu giúp một hệ 60kW chạy nhiều giờ mỗi ngày giảm rõ tổn hao chuyển đổi, qua đó cộng thêm sản lượng hữu ích đều đặn qua các tháng.[1]
Lưu ý khi chọn inverterMột lần nữa cần khẳng định: máy thuần hòa lưới, không lưu điện và ngừng chạy khi cúp lưới. Nếu mục tiêu là có điện dự phòng hoặc dùng pin buổi tối, phải chọn dòng hybrid lắp kèm pin chứ không phải mã này.[1]
2. Thông số kỹ thuật inverter hòa lưới Solis S5-GC60K 60KW 3 pha Thông số
Bảng thông số đầy đủ của S5-GC60K trong cặp S5-GC(50-60)K được liệt kê bên dưới: đầu ra 60kW qua sáu kênh MPPT, hiệu suất đỉnh 98.7%, vỏ IP66 kèm cấp chống ăn mòn C5 và bảo hành tiêu chuẩn 5 năm. Như mã cùng cặp, phần đầu vào nêu theo giới hạn điện áp và dòng vì datasheet không đặt mức công suất dàn pin khuyến nghị.[1][3]
Công suất AC60kW3 pha
LoạiHòa lướiKhông có cổng pin lưu trữ
Cấp bảo vệIP66 · C5Chống bụi, chống ăn mòn
Input DC / Đầu vào tấm pin
| Model / Mã sản phẩm | S5-GC60K |
| Max. input voltage / Điện áp đầu vào tối đa | 1100 V[1] |
| Rated voltage / Điện áp định mức DC | 600 V[1] |
| Start-up voltage / Điện áp khởi động | 195 V[1] |
| MPPT voltage range / Dải điện áp MPPT | 180-1000 V[1] |
| Max. input current / Dòng điện đầu vào tối đa | 6 × 32 A[1] |
| Max. short circuit current / Dòng ngắn mạch tối đa | 6 × 40 A[1] |
| MPPT number / Max. input strings / Số MPPT / số chuỗi đầu vào tối đa | 6 / 12[1] |
Output AC / Đầu ra hòa lưới
| Rated output power / Công suất đầu ra định mức | 60 kW[1] |
| Max. apparent output power / Công suất biểu kiến đầu ra tối đa | 66 kVA[1] |
| Max. output power / Công suất đầu ra tối đa | 66 kW[1] |
| Rated grid voltage / Điện áp lưới định mức | 3/N/PE, 220 V/380 V, 230 V/400 V[1] |
| Rated grid frequency / Tần số lưới định mức | 50 Hz / 60 Hz[1] |
| Rated grid output current / Dòng điện lưới đầu ra định mức | 91.2 A / 86.6 A[1] |
| Max. output current / Dòng đầu ra tối đa | 100.3 A[1] |
| Power factor / Hệ số công suất | >0.99 (-0.8 đến +0.8)[1] |
| THDi / Tổng méo sóng hài dòng điện | <3%[1] |
Efficiency / Hiệu suất
| Max. efficiency / Hiệu suất tối đa | 98.7%[1] |
| EU efficiency / Hiệu suất theo chuẩn châu Âu | 98.3%[1] |
Protection / Bảo vệ
| DC reverse-polarity protection / Bảo vệ ngược cực DC | Có[1] |
| Short circuit protection / Bảo vệ ngắn mạch | Có[1] |
| Output over current protection / Bảo vệ quá dòng đầu ra | Có[1] |
| Surge protection / Bảo vệ chống sét lan truyền | Loại II DC / Loại II AC[1] |
| Grid monitoring / Giám sát lưới | Có[1] |
| Anti-islanding protection / Bảo vệ chống đảo | Có[1] |
| Temperature protection / Bảo vệ nhiệt độ | Có[1] |
| Strings monitoring / Giám sát chuỗi | Có[1] |
| I/V Curve scanning / Quét đường cong I-V | Có[1] |
| Multi peak scan / Quét đa đỉnh | Có[1] |
| Integrated AFCI 2.0 / Bảo vệ hồ quang AFCI 2.0 tích hợp | Tùy chọn[1] |
| Integrated PID recovery / Phục hồi PID tích hợp | Tùy chọn[1] |
| Integrated DC switch / Công tắc DC tích hợp | Có[1] |
General Data / Thông số chung
| Dimensions (W × H × D) / Kích thước rộng × cao × sâu | 691 × 578 × 338 mm[1] |
| Weight / Khối lượng | 53.7 kg[1] |
| Topology / Cấu trúc | Không biến áp (Transformerless)[1] |
| Self-consumption (night) / Công suất tự tiêu thụ ban đêm | <1 W[1] |
| Operating ambient temperature range / Dải nhiệt độ môi trường vận hành | -25°C đến +60°C[1] |
| Relative humidity / Độ ẩm tương đối | 0-100%[1] |
| Ingress protection / Cấp bảo vệ | IP66[1] |
| Anti-corrosion grade / Cấp chống ăn mòn | C5[1] |
| Noise emission (typical) / Độ ồn điển hình | <55 dB(A)[1] |
| Cooling concept / Phương thức làm mát | Quạt làm mát thông minh[1] |
| Max. operation altitude / Độ cao vận hành tối đa | 4000 m[1] |
Standards Compliance / Tiêu chuẩn áp dụng
| Grid connection standard / Tiêu chuẩn kết nối lưới điện | G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1, VDE 0126/UTE C 15/VFR:2019, RD 1699/RD 244/UNE 206006/UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530[1] |
| Safety / EMC standard / Tiêu chuẩn an toàn và tương thích điện từ | IEC 62109-1/-2, IEC 62116 và IEC 61000-6-1/-2/-3/-4[1] |
3. Chứng nhận và tiêu chuẩn kết nối lưới của inverter Solis S5-GC60K Chứng nhận
S5-GC60K mang đầy đủ chứng nhận đấu nối lưới quốc tế của biến tần ba pha: G99, VDE-AR-N 4105, EN 50549-1, CEI 0-21, NRS 097-2-1 và nhóm IEC 62116, IEC 61727, IEC 61683, IEC 60068, EN 50530. Về an toàn cùng tương thích điện từ, máy dựa trên IEC 62109-1/-2, IEC 62116 và IEC 61000-6-1/-2/-3/-4.[1]
Grid
Danh mục mã lưới
Nhóm mã lưới máy hỗ trợ gồm G99, VDE-AR-N 4105, EN 50549-1, CEI 0-21, NRS 097-2-1, IEC 62116 và IEC 61727. Lúc nghiệm thu, kỹ thuật phải nạp đúng mã lưới của điện lực địa phương để phần chống đảo và bảo vệ hoạt động khớp.[1]
Safety
Hồ sơ an toàn
Cơ sở an toàn của máy là IEC 62109-1, -2 và IEC 62116 cho chống đảo. Bộ chứng nhận này cần có trong tập hồ sơ kỹ thuật khi thiết kế và nghiệm thu công trình công nghiệp.[1]
Điểm cần kiểm traNạp nhầm mã lưới có thể làm máy rớt khỏi lưới hoặc bị giới hạn công suất, vì vậy luôn đối chiếu quy định điện lực trước lúc đóng điện.
4. Các model cùng series Solis S5-GC(50-60)K Model
Cặp S5-GC(50-60)K gồm đúng hai mã ba pha, 50kW và 60kW, chung một thân máy và nền tảng kỹ thuật. S5-GC60K là bản công suất cao hơn trong cặp. Hai dòng dưới đây tóm tắt khác biệt cốt lõi giữa chúng.[1]
Đừng chỉ nhìn công suất ACChọn giữa 50K và 60K nên dựa vào tổng dàn pin dự kiến, số chuỗi muốn đấu và dòng ra tương ứng, từ đó tính cỡ cáp cùng thiết bị đóng cắt cho khớp.
5. Tài liệu kỹ thuật chính hãng inverter Solis S5-GC60K Tài liệu
Bộ tài liệu của S5-GC60K gồm datasheet thông số, sổ tay lắp đặt vận hành của cặp 50-60K, giấy chứng nhận sản phẩm và nhóm liên kết tra cứu, bảo hành chính hãng. Hãy xem qua đầy đủ trước khi đặt hàng hoặc bắt tay thi công.[1][2][3]
Cách dùng tài liệuKhi đánh giá S5-GC60K, kỹ thuật cần đối chiếu datasheet để chuẩn hóa thông số điện, tra manual để xác nhận sơ đồ đấu nối và lưu nhóm tài liệu bảo hành để chuẩn bị hồ sơ khi cần hỗ trợ chuyên sâu từ hãng.
6. Hướng dẫn lắp đặt inverter Solis S5-GC60K 60KW 3 pha Lắp đặt
Cùng thân máy nặng 53.7kg và dòng ra lớn, S5-GC60K cần điểm treo vững, không gian thoáng và cáp đủ tiết diện. Tám bước phía dưới đi lần lượt từ chọn chỗ, treo máy, tiếp địa, đấu một chiều, đấu lưới đến bật giám sát, mỗi bước cần soát kỹ trước khi cấp điện.[2]
1
Vị trí thoáng, ít nắng mưa trực tiếp
Đặt máy nơi gió đối lưu tốt, không bị nắng chiếu thẳng và mưa hắt vào vỏ, đồng thời để màn hình ngang tầm nhìn. Khi khu vực nắng nóng, hãy dựng thêm mái che để giữ nhiệt độ làm việc ổn định.[2]
2
Bắt giá treo lên kết cấu chắc
Lắp giá treo vào tường hoặc khung chịu lực bằng vật liệu không cháy rồi đưa máy lên giá, trượt xuống cho ăn khớp. Vì máy nặng 53.7kg, cần đủ người và đúng kỹ thuật nâng; bộ giá siết theo lực 30-35 N.m.[2]
3
Để hở khoảng cách tản nhiệt
Quanh máy phải có khe hở để luồng gió làm mát đi qua. Trường hợp lắp liền nhiều máy, khoảng cách giữa hai thân nên từ 500mm trở lên nhằm tránh khí nóng dồn ứ.[2]
4
Đấu hai đường tiếp địa
Máy tiếp địa qua dây PE trong cáp AC và qua cọc đất nối vào thân. Cáp tiếp địa chọn tiết diện 25-50mm², siết lực 5-6 N.m; lắp song song nhiều máy thì tất cả về chung một điểm đất.[2]
5
Kiểm áp và cực trước khi đấu PV
Trước khi cắm DC, dùng đồng hồ đo áp hở mạch của chuỗi, đối chiếu mức trần 1100V và xác nhận đúng cực âm dương. Dây PV nên dùng 4-6mm²; sau khi bấm MC4 thì siết đai ốc 3-4 N.m và kéo thử để chắc.[2]
6
Tuyệt đối không gạt DC khi đang lỗi
Lúc máy còn báo lỗi hay dòng còn cao, không được gạt công tắc một chiều vì rất dễ phát hồ quang. Hãy đo dòng chuỗi bằng ampe kìm, chờ giảm xuống dưới 0.5A rồi mới ngắt công tắc DC và rút chuỗi.[2]
7
Đấu lưới cáp lớn, siết đủ lực
Cáp lưới dùng đồng tiết diện 35-70mm² với đầu cốt OT, đấu lần lượt L1, L2, L3, N, PE rồi siết khối đầu nối ở lực 10-20 N.m. Đầu AC của máy nhận tiết diện đến 70mm².[2]
Xa nguồn cháy nổ
Đừng đặt máy gần vật liệu hoặc khí dễ cháy, và không lắp ở nơi có nguy cơ nổ. Tường cùng khung đỡ nên làm từ vật liệu chịu lửa để hạn chế cháy lan.[2]
Đừng đặt máy gần vật liệu hoặc khí dễ cháy, và không lắp ở nơi có nguy cơ nổ. Tường cùng khung đỡ nên làm từ vật liệu chịu lửa để hạn chế cháy lan.[2]
Cô lập nguồn rồi mới mở
Trong máy có điện áp nguy hiểm. Khi cần can thiệp, cắt AC rồi cắt DC, chờ tụ xả hết theo hướng dẫn mới mở máy; thao tác phải do thợ có chuyên môn đảm nhận.[2]
Trong máy có điện áp nguy hiểm. Khi cần can thiệp, cắt AC rồi cắt DC, chờ tụ xả hết theo hướng dẫn mới mở máy; thao tác phải do thợ có chuyên môn đảm nhận.[2]
IP66, C5 không thay lắp đúng
Vỏ kín IP66 và chống ăn mòn C5 giúp máy bền hơn, song vẫn phải tránh nắng chiếu thẳng, hạn chế mưa tạt và giữ thông gió để máy không bị nóng tích tụ.[2]
Vỏ kín IP66 và chống ăn mòn C5 giúp máy bền hơn, song vẫn phải tránh nắng chiếu thẳng, hạn chế mưa tạt và giữ thông gió để máy không bị nóng tích tụ.[2]
Lưu ý đấu nối ba phaThứ tự pha L1, L2, L3 cùng dây trung tính N phải theo đúng sơ đồ. Khi đóng điện thì bật AC trước rồi tới DC, khi tắt thì ngắt AC trước; đảo thứ tự hay sai pha dễ làm máy báo lỗi và dừng phát.[2]
7. Bảo trì định kỳ inverter Solis S5-GC60K 60KW 3 pha Bảo trì
Dòng Solis ba pha vốn không cần bảo trì thường xuyên, và S5-GC60K cũng vậy: làm mát bằng quạt, chủ yếu chỉ phải giữ vỏ sạch, nơi đặt thoáng và theo sát cảnh báo. Việc động tay thực tế hầu như xoay quanh làm sạch tản nhiệt cùng xử lý quạt khi hỏng.[2]
↯
Làm sạch bụi tản nhiệt
Lớp bụi tích trên tản nhiệt cản trở thoát nhiệt, do đó nên phủi bằng bàn chải lông mềm để máy giải nhiệt tốt và bền lâu. Không dùng dung môi, vật liệu nhám hay hóa chất ăn mòn vì chúng làm hại lớp vỏ.[2]
◎
Giữ màn hình, đèn dễ đọc
Khi bụi che thông tin, lau màn hình và đèn báo bằng khăn ẩm. Lúc đèn cảnh báo sáng lên, hãy tra cứu mã lỗi trước rồi mới thao tác; đọc đúng trạng thái giúp xử lý kịp lúc.[2]
!
Dừng máy, chờ nguội mới chạm
Khi vận hành, vỏ máy có thể nóng và gây bỏng. Trước lúc lau chùi hay kiểm tra sát thân, tắt máy theo đúng trình tự và đợi nguội; tránh tựa vật hoặc đặt đồ lên thân máy.[2]
- Soát lại nơi đặt còn thoáng, không có vật chắn khe tản nhiệt và quạt vẫn quay bình thường.[2]
- Để mắt tới đèn tín hiệu cùng màn hình nhằm phát hiện sớm dấu hiệu lạ khi máy chạy dài.[2]
- Phủi bụi tản nhiệt bằng bàn chải mềm, lau màn hình bằng khăn ẩm mỗi khi bám bụi.[2]
- Loại bỏ dung môi, hóa chất ăn mòn, giấy nhám và vòi xịt áp lực cao ra khỏi quy trình vệ sinh.[2]
- Kiểm tra lại các điểm đấu PV, AC và tiếp địa mỗi khi máy báo lỗi lặp hoặc vận hành thiếu ổn định.[2]
- Lúc bảo dưỡng quạt: tắt nút bật/tắt lưới trên LCD, cắt AC, đưa DC về TẮT, đợi ít nhất 15 phút rồi mới mở 4 vít cụm quạt.[2]
Lưu ý khi có cảnh báoKhi máy báo lỗi, hãy lưu lại mã, chụp màn hình, ghi mốc thời gian và tình trạng lưới cùng tải tại lúc đó; nhóm thông tin này giúp kỹ thuật khoanh nguyên nhân nhanh.[2]
8. Xử lý sự cố và mã cảnh báo của inverter Solis S5-GC60K Sự cố
Lúc S5-GC60K gặp sự cố, màn hình LCD hiển thị mã cảnh báo và máy có thể ngưng cấp lên lưới. Hãy chép lại mã, chụp màn hình và mô tả tình trạng lưới cùng dàn PV; nếu tắt rồi khởi động lại đúng cách mà lỗi chưa hết, đưa máy về nhà phân phối để xử lý sâu hơn.[2]
NO-GRID
OV-G-V01
UN-G-V01
OV-G-V01
UN-G-V01
Nhóm lỗi điện áp lưới
Mất lưới hoặc áp lưới cao, thấp đòi kiểm tra nguồn lưới, cáp AC, điểm đấu rồi cho khởi động lại. Khi lưới còn nằm ngoài ngưỡng, hãy để máy ở trạng thái chờ thay vì ép phát.[2]
OV-G-F01
UN-G-F01
G-IMP
UN-G-F01
G-IMP
Nhóm lỗi tần số, trở kháng
OV-G-F cùng UN-G-F cho biết tần số lưới vượt hay tụt ngưỡng, G-IMP báo trở kháng lưới cao. Nếu điện lực cho phép, có thể điều chỉnh ngưỡng bảo vệ trong mục cài đặt người dùng.[2]
OV-DC01
OV-BUS
UN-BUS01
OV-BUS
UN-BUS01
Nhóm lỗi áp DC, bus
OV-DC là quá áp đầu vào, thường do ghép nối tiếp dư tấm nên cần bớt mô-đun trong chuỗi. OV-BUS và UN-BUS gắn với điện áp bus một chiều, hãy soát kết nối cuộn cảm và mạch điều khiển.[2]
OV-TEM
OV-G-I
DC-INTF
OV-G-I
DC-INTF
Nhóm lỗi nhiệt, quá dòng
OV-TEM là quá nhiệt, nên xem lại thông gió và nắng chiếu. OV-G-I là quá dòng phía lưới, DC-INTF là quá dòng đầu vào DC; khởi động lại rồi tìm và bỏ chuỗi lỗi trên đúng kênh MPPT.[2]
PV ISO-PRO
ILeak-PRO
DCinj-FAULT
ILeak-PRO
DCinj-FAULT
Nhóm lỗi cách điện, dòng rò
PV ISO-PRO là cách điện PV, ILeak-PRO là rò rỉ dòng, DCinj-FAULT là dòng một chiều phun vào lưới cao. Tháo lần lượt từng đầu vào DC để khoanh chuỗi lỗi, kiểm tra cách điện chuỗi và toàn bộ tiếp địa.[2]
ARC-FAULT
INI-FAULT
DSP-B-FAULT
INI-FAULT
DSP-B-FAULT
Nhóm lỗi hồ quang, hệ thống
ARC-FAULT báo có hồ quang trong mạch DC nên máy tự tắt để phòng cháy, hãy rà toàn bộ đầu nối DC rồi khởi động lại. INI-FAULT cùng DSP-B-FAULT thuộc lỗi khởi tạo hoặc truyền thông nội bộ, xử lý bằng khởi động lại hay gọi kỹ thuật.[2]
Thông tin nên chuẩn bịTrước khi gọi hỗ trợ, hãy chuẩn bị số serial, ngày lắp, mô tả sự cố, ảnh màn hình hiện mã lỗi và sơ đồ dàn PV. Tắt máy, chờ chừng 15 phút rồi khởi động lại; nếu vẫn lỗi thì liên hệ nhà phân phối hoặc trung tâm dịch vụ.[2]
9. Chính sách bảo hành inverter Solis S5-GC60K 60KW 3 pha Bảo hành
Thuộc nhóm biến tần nối lưới Solis, S5-GC60K đi kèm thời hạn bảo hành tiêu chuẩn 5 năm. Mốc này có hiệu lực khi máy được bán và lắp đặt trong vùng địa lý thuộc chính sách bảo hành của hãng.[3]
5 năm
Năm năm chuẩn hãng
Bảng Standard Limited Warranty của Solis quy định 5 năm cho nhóm biến tần nối lưới. S5-GC60K lắp tại Đông Nam Á hưởng mốc này khi được kích hoạt đúng điều kiện hãng đặt ra.[3]
Hồ sơ
Đủ giấy tờ khi yêu cầu
Khi mở bảo hành, cần có model, số serial, hóa đơn, biên bản lắp và mô tả lỗi. Nhãn trên máy phải còn nguyên và đọc rõ thì hãng mới đối chiếu thuận lợi.[3]
Loại trừ
Trường hợp không áp dụng
Hỏng do thi công sai, không theo hướng dẫn, do thiên tai, sét hay tự ý tháo sửa ngoài quy trình đều ngoài phạm vi bảo hành. Hãy để thợ có chuyên môn xử lý can thiệp kỹ thuật để giữ quyền lợi.[3]
Lưu ý khi cần hỗ trợLúc liên hệ, gửi kèm mã cảnh báo, ảnh màn hình, sơ đồ dàn pin và trạng thái lưới sẽ giúp bên kỹ thuật chẩn đoán nhanh. Việt Nam Solar đứng ra tiếp nhận và theo dõi yêu cầu bảo hành ngay trong nước.[4]
10. Việt Nam Solar, nhà phân phối ủy quyền inverter Solis S5-GC60K VNS
Việt Nam Solar tư vấn cấu hình S5-GC60K dựa trên tổng dàn pin, số chuỗi và số kênh MPPT, cấp điện áp lưới ba pha, môi trường lắp đặt, vật tư AC/DC cùng nhu cầu giám sát từ xa, là các yếu tố làm nên một hệ hòa lưới công nghiệp chạy ổn định và an toàn.
Là nhà phân phối ủy quyền, Việt Nam Solar đồng hành từ khâu chọn cấu hình và cấp thiết bị chính hãng, đến hỗ trợ kỹ thuật lúc lắp đặt và xử lý bảo hành về sau cho công trình.[4]
Trụ sở chính
Công Ty TNHH Việt Nam Solar
Hotline: 088.60.60.660Email: lienhe@vietnamsolar.vnGọi 088.60.60.660
11. Đánh giá thực tế inverter Solis S5-GC60K 60KW 3 pha Đánh giá
S5-GC60K phù hợp công trình công nghiệp cần một biến tần hòa lưới công suất cao, bền môi trường và biết đỡ lưới. Trước khi chốt, nên xét tổng dàn pin, số chuỗi, cỡ cáp và điều kiện không khí nơi lắp, bởi đó là những thứ quyết định độ ổn định lâu dài.
Ứng dụng
Nhà máy quy mô lớn
Ở mức 60kW, máy bao quát nhà máy nhiều dây chuyền, kho vận và hạ tầng tiêu thụ điện mạnh ban ngày. Vì hòa lưới, giá trị chính nằm ở việc cắt tiền điện giờ nắng khi phụ tải trùng khung phát của hệ.[1]
Môi trường
Vững nơi ăn mòn cao
Bộ đôi IP66 và C5 giúp máy trụ tốt ở khu công nghiệp bụi hóa chất hoặc vùng biển nhiều muối. Với hệ đặt ngoài trời, lớp vỏ này là điểm tựa quan trọng cho tuổi thọ thiết bị.[1]
Lưới
Hỗ trợ điện áp ban đêm
SVG ban đêm cho phép máy bù công suất phản kháng khi đã ngừng phát, có ích cho lưới khu vực hay dao động áp. Đây là tính năng ít thấy ở các mã công suất nhỏ hơn.[1]
Lưu ý
Không lưu điện, không backup
Cần nhớ máy không trữ điện và tắt theo lưới khi mất điện. Muốn có nguồn dự phòng khi cúp lưới hay dùng pin buổi tối thì phải chọn dòng hybrid kèm pin, không dùng mã hòa lưới này.[1]
12. Hiểu lầm phổ biến về inverter hòa lưới Solis S5-GC60K Hiểu lầm
S5-GC60K là biến tần hòa lưới ba pha công suất cao, nhưng vẫn phải chọn đúng dàn pin, số chuỗi, mã lưới và môi trường lắp. Sáu hiểu lầm thường gặp dưới đây giúp loại sớm các cấu hình lệch.
Hiểu saiThấy ghi 60kW là biết ngay lắp bao nhiêu pin.
Hiểu saiHòa lưới rồi vẫn dùng điện đêm bình thường.
Cách hiểu đúngMáy không có cổng pin và ngừng chạy ngay khi lưới mất, nên không giữ điện cho ban đêm. Muốn vậy phải lắp bộ hybrid kèm pin, không phải dòng hòa lưới này.[1]
Hiểu saiDồn thật nhiều tấm vào một kênh cho tiện.
Cách hiểu đúngMỗi kênh MPPT chỉ nhận tối đa hai chuỗi, dòng 32A và ngắn mạch 40A; áp chuỗi giữ trong 180-1000V, không quá 1100V. Quá ngưỡng sẽ làm máy báo quá áp hoặc quá dòng đầu vào.[1]
Hiểu saiĐã IP66 và C5 thì lắp đâu cũng ổn.
Cách hiểu đúngHai cấp này tăng độ bền cho máy, nhưng vẫn cần che nắng chiếu thẳng, hạn chế mưa tạt và bảo đảm thông gió để máy không bị nóng tích tụ khi chạy.[2]
Hiểu saiBáo lỗi thì cứ cắt công tắc DC cho chắc.
Cách hiểu đúngCắt DC khi máy còn lỗi hoặc dòng cao có thể tạo hồ quang làm hỏng máy. Phải đo dòng chuỗi tụt dưới 0.5A rồi mới gạt công tắc một chiều.[2]
Hiểu saiCó SVG tức là máy lưu được điện đêm.
Cách hiểu đúngSVG ban đêm chỉ bù công suất phản kháng để đỡ lưới, không hề tích trữ điện năng. Máy vẫn không giữ điện và không cấp cho tải khi lưới mất.[1]
13. Câu hỏi thường gặp về inverter Solis S5-GC60K 60KW 3 pha FAQ
Mười câu hỏi nhanh sau gom các điểm cốt lõi của S5-GC60K, từ loại máy, công suất, số MPPT, hiệu suất, độ bền, SVG cho tới bảo hành, để chủ đầu tư tra cứu gọn.
S5-GC60K là inverter hòa lưới hay hybrid?
S5-GC60K là biến tần hòa lưới ba pha thuần, không gắn cổng pin và không cấp điện dự phòng khi cúp lưới. Điện một chiều từ tấm pin được nghịch lưu rồi bơm thẳng lên lưới.[1]
Công suất AC của S5-GC60K là bao nhiêu?
Đầu ra định mức của máy là 60kW, biểu kiến tối đa 66kVA và công suất thực tối đa 66kW, hòa vào lưới ba pha 220/380V hoặc 230/400V.[1]
S5-GC60K có bao nhiêu MPPT?
Máy có sáu bộ MPPT, tối đa mười hai chuỗi, là cấu hình chia mịn nhất trong cặp 50-60K, hợp với mái rộng nhiều hướng nắng.[1]
Dải điện áp làm việc của S5-GC60K?
Áp một chiều tối đa 1100V, áp khởi động 195V, dải MPPT từ 180V đến 1000V; mỗi kênh chịu dòng 32A và ngắn mạch 40A.[1]
Hiệu suất của S5-GC60K?
Hiệu suất cao nhất đạt 98.7% và 98.3% theo cách tính châu Âu, có được nhờ thiết kế không biến áp.[1]
S5-GC60K có lưu trữ điện được không?
Không. Máy chỉ hòa lưới, không có cổng pin; muốn trữ điện hay có nguồn dự phòng khi cúp lưới thì cần dòng hybrid lắp kèm pin.[1]
Chức năng SVG ban đêm để làm gì?
SVG ban đêm cho phép máy bù công suất phản kháng ngay cả khi không phát điện, qua đó giữ ổn định điện áp lưới khu vực. Đây không phải tính năng lưu điện.[1]
Cấp chống ăn mòn C5 có ý nghĩa gì?
C5 là cấp chống ăn mòn cao, hợp với khí quyển công nghiệp và vùng ven biển nhiều muối. Kết hợp IP66, vỏ máy trụ tốt hơn ở môi trường khắc nghiệt.[1]
S5-GC60K khác gì bản 50kW cùng cặp?
Hai mã chung một thân máy. S5-GC60K cho 60kW với sáu MPPT và dòng ra tối đa 100.3A, còn bản 50kW dùng năm MPPT và dòng ra tối đa 83.6A. Chọn theo công suất công trình.[1]
S5-GC60K bảo hành bao lâu?
Thuộc nhóm biến tần nối lưới Solis, máy được bảo hành tiêu chuẩn 5 năm theo Standard Limited Warranty. Hồ sơ cần model, serial, hóa đơn, biên bản lắp và mô tả lỗi.[3]
14. Giá inverter Solis S5-GC60K và nhận báo giá Báo giá
Mức giá S5-GC60K không cố định mà tùy thời điểm, số lượng, việc mua máy rời hay lắp trọn gói, cách giao hàng và hiện trạng công trình. Việt Nam Solar khảo sát rồi tư vấn cấu hình trước khi đưa ra con số cụ thể.
Có hai hướng hỏi giá cho S5-GC60K. Hướng đầu chỉ cần riêng con biến tần để thay máy cũ hoặc lắp thêm vào hệ sẵn có. Hướng còn lại là gói hoàn chỉnh gồm biến tần, tấm pin, khung đỡ, dây dẫn DC và AC, thiết bị đóng cắt bảo vệ, tủ điện cùng nhân công lắp đặt nghiệm thu. Chi phí hai hướng chênh nhau khá nhiều, nên khảo sát mặt bằng là bước bắt buộc trước khi báo con số chính thức.
THIẾT BỊ RỜI
Giá inverter S5-GC60K
Dành cho chủ đầu tư cần mua lẻ biến tần để thay, dự phòng hoặc giao cho đội thi công. Để báo giá, cần xác nhận đúng mã S5-GC60K, tình trạng hàng, chính sách bảo hành, chứng từ và cước giao.
TRỌN GÓI
Giá hệ hòa lưới 60kW 3 pha
Dành cho chủ đầu tư muốn dựng trọn gói hệ điện mặt trời hòa lưới ba pha. Giá tùy thuộc số lượng tấm pin, kết cấu mái, chiều dài cáp, tủ điện AC/DC, thiết bị bảo vệ, vị trí đặt máy và điều kiện thi công.
Gửi đủ thông tin để báo giá nhanh hơnMuốn nhận giá sớm, chủ đầu tư gửi trước hóa đơn điện gần nhất, ảnh mái và tủ điện hiện trạng, địa chỉ lắp đặt, nhu cầu mua rời hay trọn gói cùng mốc thời gian dự kiến thi công; hồ sơ càng rõ thì khâu lên phương án càng nhanh.
Tài liệu tham khảo
1Solis. (n.d.). Datasheet S5-GC(50-60)K Global Flyer V3.8, Biến tần kết nối năng lượng mặt trời ba pha Solis.
3Solis. (2025). Solis Warranty International 20250701, Limited Product Warranty.
4Công Ty TNHH Việt Nam Solar. (2026). Thông tin liên hệ, hotline, email và hệ thống trụ sở, kho, chi nhánh Việt Nam Solar.
Đánh giá S5-GC60K - Inverter Hòa Lưới Solis 60KW 3 Pha
Lọc đánh giá
Việt Nam Solar luôn cung cấp thiết bị chất lượng
| 25/07/2025
Việt Nam Solar lựa chọn sản phẩm điện mặt trời chất lượng, thương hiệu nằm trong top đầu
| 25/07/2025
Việt Nam Solar lựa chọn sản phẩm điện mặt trời chất lượng, thương hiệu nằm trong top đầu
| 25/07/2025
Việt Nam Solar lựa chọn sản phẩm điện mặt trời chất lượng, thương hiệu nằm trong top đầu
| 25/07/2025
Thảo luận
