Sigenergy · Hybrid 3 pha · SigenStorSigenStor EC 6.0 TP – Biến tần Hybrid Sigenergy 3 Pha 6kW
SigenStor EC 6.0 TP là bộ biến tần hybrid 3 pha 6kW trong hệ SigenStor Home. Thiết bị dùng cho hệ điện mặt trời có pin lưu trữ, kết hợp tấm pin PV, pin SigenStor BAT, Gateway 3 pha và nền tảng mySigen để quản lý tự dùng, dự phòng, giám sát và tối ưu dòng điện trong nhà.[1][2]
SigenStor EC 6.0 TP phù hợp hộ gia đình và cơ sở nhỏ dùng điện 3 pha, cần biến tần hybrid 6kW có cổng pin lưu trữ và khả năng dự phòng khi mất điện. Cấu hình và giá cuối cùng tùy theo dung lượng pin, Gateway, thiết bị đo và khối lượng thi công thực tế.
📚 Danh mục bài viết
1. Tính năng nổi bật của SigenStor EC 6.0 TP
1
Hybrid cho hệ PV có lưu trữ
SigenStor EC là bộ điều khiển năng lượng dùng trong kịch bản PV kết hợp lưu trữ. Thiết bị làm việc cùng tấm pin PV và SigenStor BAT để chuyển đổi điện, sạc pin, xả pin và cấp điện cho tải hoặc hòa lưới tùy cấu hình hệ thống.[2]
2
2 MPPT cho mái nhà chia hướng
Với 2 bộ theo dõi MPPT, mỗi MPPT nhận 1 chuỗi PV, SigenStor EC 6.0 TP dễ bố trí cho các mái có hai vùng hướng nắng khác nhau. Dải MPPT 160 đến 1,000V giúp hệ thống có biên cấu hình chuỗi rộng hơn so với nhóm điện áp thấp.[1]
3
Dự phòng 0ms khi đủ hệ sinh thái
Thông số chuyển mạch dự phòng 0ms chỉ đạt khi Sigen Energy Gateway được dùng cùng Sigen Energy Controller và Sigen Battery, đồng thời tổng tải trong điều kiện thử nghiệm phù hợp với công suất danh định của bộ điều khiển.[1]
2. Thông số kỹ thuật SigenStor EC 6.0 TP
Thông số kỹ thuật SigenStor EC 6.0 TP
⚙ DC Input (from PV) / Đầu vào DC từ tấm pin
| Model / Mã sản phẩm | SigenStor EC 6.0 TP [1] |
| Max. PV power / Công suất PV tối đa | 9,600 W [1] |
| Max. DC input voltage / Điện áp DC đầu vào tối đa | 1,100 V [1] |
| Nominal DC input voltage / Điện áp DC danh định | 600 V [1] |
| Start-up voltage / Điện áp khởi động | 180 V [1] |
| MPPT voltage range / Dải điện áp MPPT | 160 ~ 1,000 V [1] |
| Number of MPP trackers / Số bộ theo dõi MPPT | 2 [1] |
| Number of PV strings per MPPT / Số chuỗi PV trên mỗi MPPT | 1 [1] |
| Max. input current per MPPT / Dòng đầu vào tối đa mỗi MPPT | 16 A [1] |
| Max. short-circuit current per MPPT / Dòng ngắn mạch tối đa mỗi MPPT | 20 A [1] |
⚙ AC Output (on-grid) / Đầu ra AC hòa lưới
| Nominal output power / Công suất đầu ra danh định | 6,000 W [1] |
| Max. output apparent power / Công suất biểu kiến tối đa | 6,600 VA [1] |
| Nominal output current / Dòng đầu ra danh định | 9.1 A [1] |
| Max. output current / Dòng đầu ra tối đa | 10.0 A [1] |
| Nominal output voltage / Điện áp đầu ra danh định | 380 / 400 V, 3W+N+PE [1] |
| Nominal grid frequency / Tần số lưới danh định | 50 / 60 Hz [1] |
| Power factor / Hệ số công suất | 0.8 sớm pha ~ 0.8 trễ pha [1] |
| Total current harmonic distortion / Độ méo hài dòng tổng | THDi < 2% [1] |
⚙ Efficiency / Hiệu suất
| Max. efficiency / Hiệu suất tối đa | 98.2% [1] |
| European efficiency / Hiệu suất châu Âu | 96.6% [1] |
⚙ AC Output (backup) / Đầu ra AC dự phòng
| Peak output power (10 seconds) / Công suất đỉnh trong 10 giây | 2 lần công suất danh định [1] |
| Nominal output voltage / Điện áp đầu ra danh định | 380 / 400 V, 3W+N+PE [1] |
| Nominal output frequency / Tần số đầu ra danh định | 50 / 60 Hz [1] |
| Power factor / Hệ số công suất | 0.8 sớm pha ~ 0.8 trễ pha [1] |
| Total voltage harmonic distortion / Độ méo hài điện áp tổng | THDv < 2% [1] |
| Disruption time of backup switch / Thời gian chuyển mạch dự phòng | 0 ms [1] |
⚙ Battery Connection / Kết nối pin lưu trữ
| Battery module models / Model pin lưu trữ tương thích | Dòng pin SigenStor BAT [1] |
| Number of modules per controller / Số module trên mỗi bộ điều khiển | 1 ~ 6 module [1] |
| Battery module voltage range / Dải điện áp module pin | 600 ~ 900 V [1] |
⚙ Protection / Bảo vệ
| Safety protection feature / Tính năng bảo vệ an toàn | Bảo vệ ngược cực DC; giám sát cách điện; giám sát dòng dư; bộ ngắt mạch hồ quang; bảo vệ quá dòng, quá áp và ngắn mạch AC; chống sét lan truyền DC/AC Type II; bảo vệ chống đảo lưới [1] |
⚙ General Data / Dữ liệu chung
| Dimensions (W / H / D) / Kích thước rộng / cao / sâu | 700 / 300 / 260 mm [1] |
| Weight / Trọng lượng | 36 kg [1] |
| Storage temperature range / Dải nhiệt độ lưu trữ | -40 ~ 70 °C [1] |
| Operating temperature range / Dải nhiệt độ vận hành | -30 ~ 60 °C [1] |
| Relative humidity range / Dải độ ẩm tương đối | 0% ~ 100% [1] |
| Max. operating altitude / Độ cao vận hành tối đa | 4,000 m [1] |
| Cooling / Làm mát | Làm mát bằng quạt thông minh [1] |
| System ingress protection rating / Cấp bảo vệ hệ thống | IP66 [1] |
| Communication / Giao tiếp | WLAN / Fast Ethernet / RS485 / Sigen CommMod (4G/3G/2G) [1] |
⚙ Standard Compliance / Tiêu chuẩn tuân thủ
| Standard / Tiêu chuẩn | IEC / EN 62109-1; IEC / EN 62109-2; IEC / EN 61000-6-1; IEC / EN 61000-6-2 [1] |
3. An toàn khi chọn và lắp SigenStor EC 6.0 TP
Ngắt nguồn trước khi thao tác
Không thực hiện đấu dây, lắp đặt hoặc thay thế khi thiết bị còn điện. Cần đảm bảo công tắc DC ở trạng thái tắt, phía AC đã ngắt và các nguồn liên quan đã được cô lập trước khi mở khu vực đấu nối.[3]
Không bỏ qua nối đất
Dây tiếp địa bảo vệ cần được kết nối đúng và gần điểm nối đất phù hợp. Khi thao tác với dây cáp, dây nối đất phải được ưu tiên kết nối trước, và khi thay thế thiết bị thì tháo dây nối đất sau cùng.[4]
Không dùng cho tải đặc biệt nguy cấp
Thiết bị không được khuyến nghị dùng cho hệ thống công cộng, thiết bị y tế khẩn cấp, thang máy hoặc các hệ thống điều khiển quan trọng khác. Đây là điểm cần nói rõ ngay từ bước tư vấn.[2]
4. Các model SigenStor EC 3 pha và vị trí của 6.0 TP
Nhóm công suất nhỏ cho nhà 3 pha
SigenStor EC 6.0 TP có công suất danh định 6,000W và dòng đầu ra danh định 9.1A. Đây là lựa chọn hợp lý khi công trình dùng điện 3 pha nhưng tải thường xuyên không quá lớn hoặc muốn chia đều pha trong hệ lưu trữ nhỏ gọn.[1]
Khác với bản 6.0 TPLV
SigenStor EC 6.0 TP dùng điện áp đầu ra 380/400V 3W+N+PE, còn bản 6.0 TPLV thuộc nhóm 3 pha điện áp thấp. Khi chọn hàng cần kiểm tra đúng hậu tố TP hay TPLV để tránh sai điện áp hệ thống.[1]
Khác với bản 6.0 SP
Model 6.0 SP là bản một pha, còn 6.0 TP là bản 3 pha. Hai mã có cùng mức công suất danh định 6kW nhưng khác điện áp, dòng AC, cấu trúc lưới và tài liệu lắp đặt cần dùng.
5. Tài liệu kỹ thuật SigenStor EC 6.0 TP
|
📋
|
Tài liệu kỹ thuật SigenStor EC 6.0 TP – Biến tần Hybrid Sigenergy 3 Pha 6kW |
⚙Tài liệu PDF sản phẩm▼ 3 tài liệu
| Datasheet (Tài liệu thông số kỹ thuật) SigenStor EC 6.0 TP – Biến tần Hybrid Sigenergy 3 Pha 6kW | Truy cập | |
| User Manual (Tài liệu hướng dẫn sử dụng) SigenStor EC 6.0 TP – Biến tần Hybrid Sigenergy 3 Pha 6kW | Truy cập | |
| Installation Guide (Hướng dẫn lắp đặt) SigenStor EC 6.0 TP – Biến tần Hybrid Sigenergy 3 Pha 6kW | Truy cập |
⚙Tài liệu web và tra cứu▼ 5 tài liệu
| WEB | Tài liệu xử lý lỗi SigenStor EC 6.0 TP – Biến tần Hybrid Sigenergy 3 Pha 6kW | Truy cập |
| WEB | Chứng nhận nhà phân phối Sigenergy | Truy cập |
| WEB | Về thương hiệu Sigenergy | Truy cập |
| WEB | Tra cứu số seri chính hãng Sigenergy | Truy cập |
| WEB | Chính sách bảo hành Sigenergy | Truy cập |

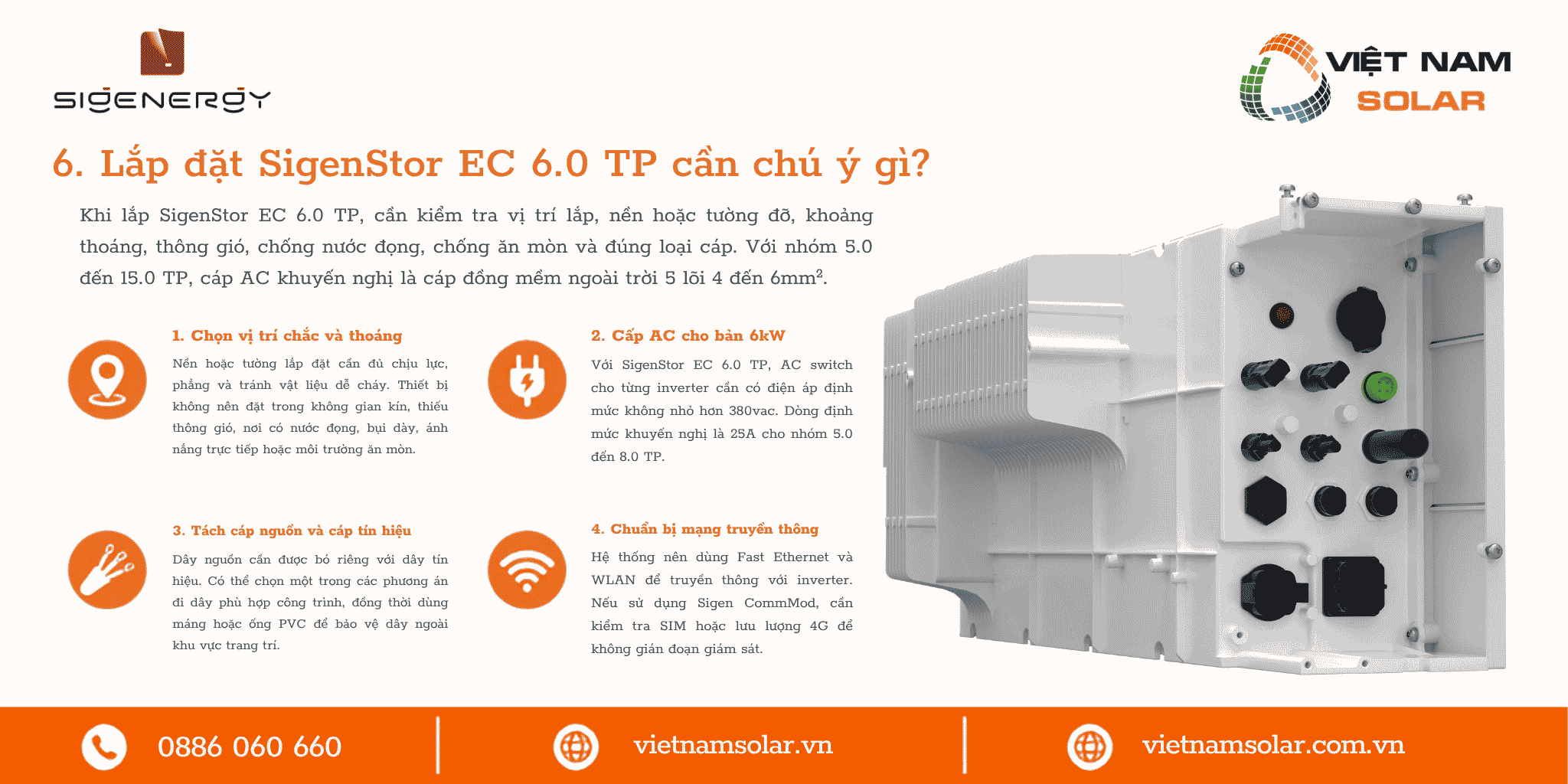

6. Lắp đặt SigenStor EC 6.0 TP cần chú ý gì?
Chọn vị trí chắc và thoáng
Nền hoặc tường lắp đặt cần đủ chịu lực, phẳng và tránh vật liệu dễ cháy. Thiết bị không nên đặt trong không gian kín, thiếu thông gió, nơi có nước đọng, bụi dày, ánh nắng trực tiếp hoặc môi trường ăn mòn.[3]
Cấp AC cho bản 6kW
Với SigenStor EC 6.0 TP, cầu dao AC cho từng biến tần cần có điện áp định mức không nhỏ hơn 380Vac, dòng định mức khuyến nghị 25A cho nhóm 5.0 đến 8.0 TP.[3]
Tách cáp nguồn và cáp tín hiệu
Dây nguồn cần được bó riêng với dây tín hiệu. Có thể chọn một trong các phương án đi dây phù hợp công trình, đồng thời dùng máng hoặc ống PVC để bảo vệ dây ngoài khu vực trang trí.[3]
7. Vận hành SigenStor EC 6.0 TP trong hệ SigenStor Home
Tự dùng điện mặt trời
Vào ban ngày, hệ thống có thể ưu tiên dùng điện PV cho tải, sạc pin khi dư và giảm lượng điện mua từ lưới. Cách vận hành thực tế phụ thuộc chế độ được cấu hình trong mySigen và nhu cầu tiêu thụ tại công trình.
Dự phòng khi mất điện
Gateway là thành phần cần có trong sơ đồ dự phòng. Khi mất lưới, hệ thống chuyển sang nguồn PV và pin để cấp cho tải dự phòng, nhưng thời gian chạy phụ thuộc năng lượng còn lại và mức tải đang dùng.[2]
Quản lý tải thông minh
Các tải công suất cao có thể được đưa vào nhóm tải thông minh để chủ động cắt khi pin thấp. Tải thiết yếu như đèn, bộ định tuyến hoặc thiết bị cần duy trì nên được tách khỏi nhóm tải tiêu thụ lớn.[2]

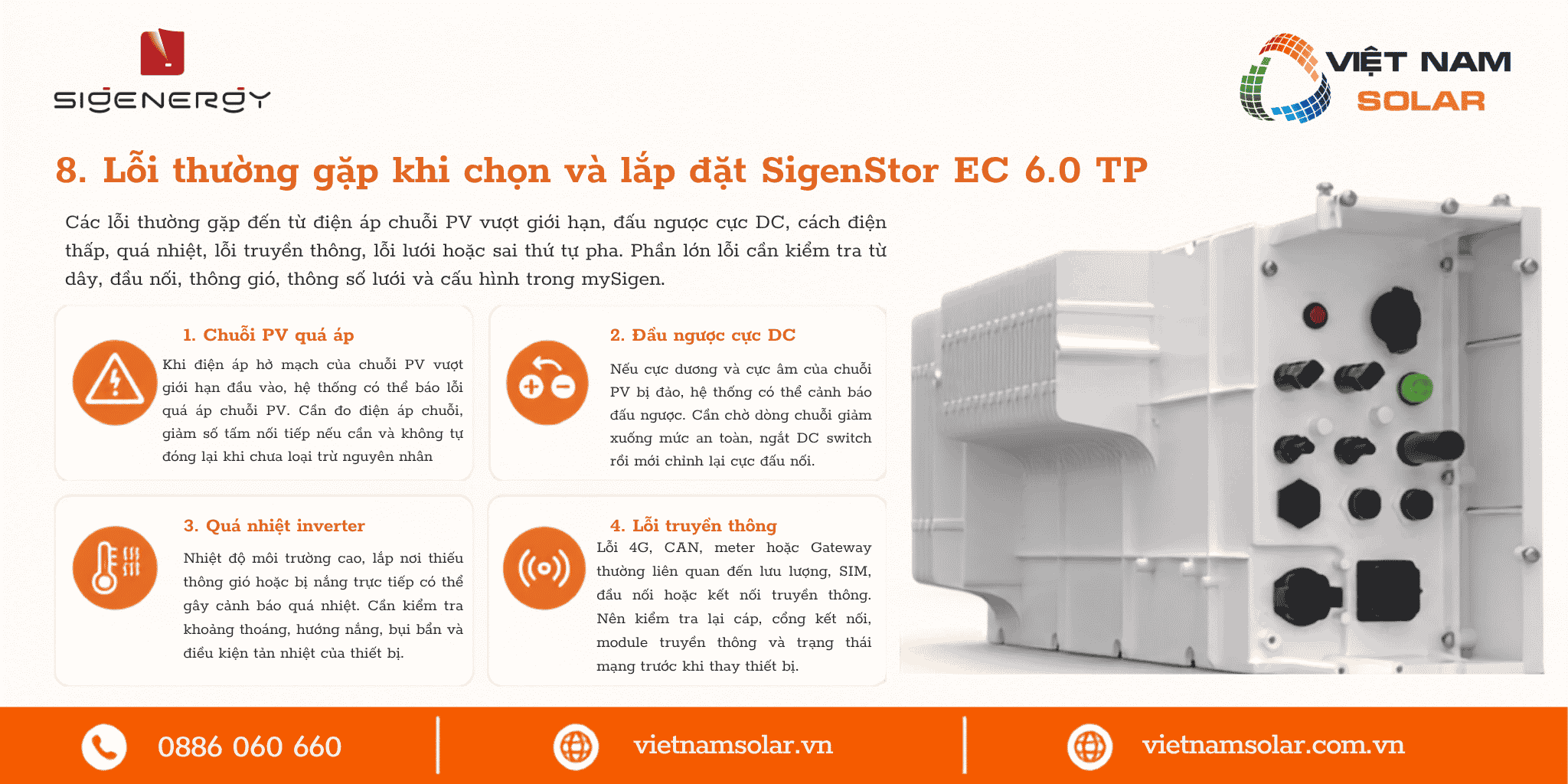

8. Lỗi thường gặp khi chọn và lắp đặt SigenStor EC 6.0 TP
Chuỗi PV quá áp
Khi điện áp hở mạch của chuỗi PV vượt giới hạn đầu vào, hệ thống có thể báo lỗi quá áp chuỗi PV. Cần đo điện áp chuỗi, giảm số tấm nối tiếp nếu cần và không tự đóng lại khi chưa loại trừ nguyên nhân.[5]
Đấu ngược cực DC
Nếu cực dương và cực âm của chuỗi PV bị đảo, hệ thống có thể cảnh báo đấu ngược. Cần chờ dòng chuỗi giảm xuống mức an toàn, ngắt cầu dao DC rồi mới chỉnh lại cực đấu nối.[5]
Quá nhiệt biến tần
Nhiệt độ môi trường cao, lắp nơi thiếu thông gió hoặc bị nắng trực tiếp có thể gây cảnh báo quá nhiệt. Cần kiểm tra khoảng thoáng, hướng nắng, bụi bẩn và điều kiện tản nhiệt của thiết bị.[5]
Lỗi truyền thông
Lỗi 4G, CAN, đồng hồ đo hoặc Gateway thường liên quan đến lưu lượng, SIM, đầu nối hoặc kết nối truyền thông. Nên kiểm tra lại cáp, cổng kết nối, module truyền thông và trạng thái mạng trước khi thay thiết bị.[5]
9. Bảo hành và điều kiện sử dụng SigenStor EC 6.0 TP
Lưu hồ sơ nghiệm thu
Khách hàng nên giữ hóa đơn, số sê-ri, ảnh lắp đặt, thông số cấu hình, biên bản nghiệm thu và tài khoản mySigen. Hồ sơ đầy đủ giúp việc kiểm tra bảo hành nhanh và rõ trách nhiệm hơn.
Không tự ý tháo sửa
Không tự ý tháo rời thiết bị. Nếu có dấu hiệu bất thường như biến dạng, mùi lạ, rò rỉ, báo lỗi lặp lại hoặc không sạc được, nên dừng dùng và liên hệ kỹ thuật viên được đào tạo.[2]
Bảo trì đúng quy trình
Hoạt động bảo trì cần do người có chuyên môn thực hiện, dùng đồ bảo hộ, ngắt nguồn đúng thứ tự và chờ linh kiện bên trong xả điện theo thời gian an toàn trước khi thao tác.[6]
10. Việt Nam Solar, đơn vị phân phối giải pháp Sigenergy tại Việt Nam
☎ Thông tin liên hệ Việt Nam Solar mua hàng
Việt Nam Solar hiện là đơn vị phân phối và triển khai các giải pháp điện mặt trời Sigenergy tại Việt Nam, cung cấp thiết bị chính hãng, hỗ trợ tư vấn cấu hình, kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng khách hàng trong suốt quá trình vận hành hệ thống.
Thông tin liên hệ Việt Nam Solar mua hàng
Việt Nam Solar là đơn vị phân phối và triển khai trọn gói giải pháp Sigenergy tại Việt Nam. Công ty cung cấp thiết bị chính hãng, tư vấn cấu hình, kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng khách hàng trong suốt quá trình vận hành.
11. Đánh giá SigenStor EC 6.0 TP cho công trình thực tế
Phù hợp với nhà 3 pha công suất vừa
Model 6kW phù hợp cho công trình đã có điện 3 pha nhưng tải không quá lớn. Đây là mã dễ tư vấn cho khách muốn có pin lưu trữ nhưng chưa cần hệ công suất cao.
Mạnh ở hệ sinh thái đồng bộ
Khi dùng cùng SigenStor BAT, Gateway, mySigen và thiết bị truyền thông, hệ thống tạo thành một bộ giải pháp đồng nhất. Điều này giúp giảm lỗi tương thích và dễ theo dõi hơn so với phối nhiều hãng.
Cần khảo sát tải trước khi chốt
Nếu tải dự phòng có máy bơm, điều hòa, thiết bị khởi động nặng hoặc nhiều tải chạy đồng thời, kỹ thuật viên cần tính lại công suất thực tế, dòng khởi động và dung lượng pin để tránh quá tải khi mất lưới.
12. Những hiểu lầm thường gặp về SigenStor EC 6.0 TP
13. Câu hỏi thường gặp về SigenStor EC 6.0 TP
14. Giá SigenStor EC 6.0 TP và nhận báo giá
Thông tin cần gửi để nhận báo giá
- Tổng công suất hệ PV và model tấm pin.
- Số chuỗi PV, điện áp chuỗi và bố trí mái.
- Dung lượng lưu trữ và số mô-đun SigenStor.
- Danh sách tải dự phòng và kiểu lưới.
- Phương án Gateway, tủ AC/DC, khoảng cách cáp và vị trí lắp biến tần.
- Yêu cầu giám sát, điều tiết công suất và nghiệm thu.
Phần Việt Nam Solar sẽ kiểm tra
Đội ngũ kỹ thuật rà lại dải MPPT, số chuỗi PV, dung lượng lưu trữ, cấu hình dự phòng, cảm biến công suất, phương án truyền thông và hồ sơ nghiệm thu trước khi chốt cấu hình và báo giá trọn bộ.
Hotline báo giá:088.60.60.660
Email:[email protected]📞 Gọi tư vấn
