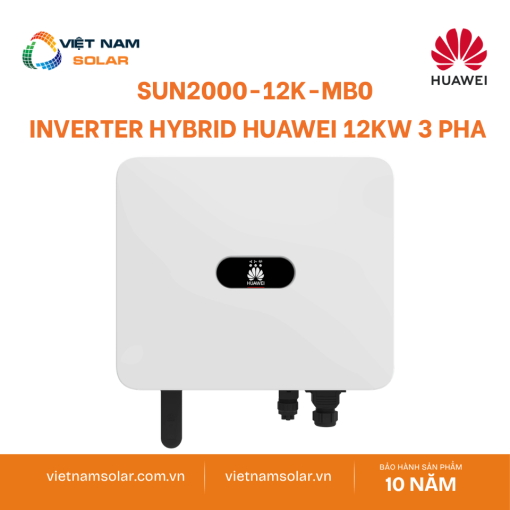

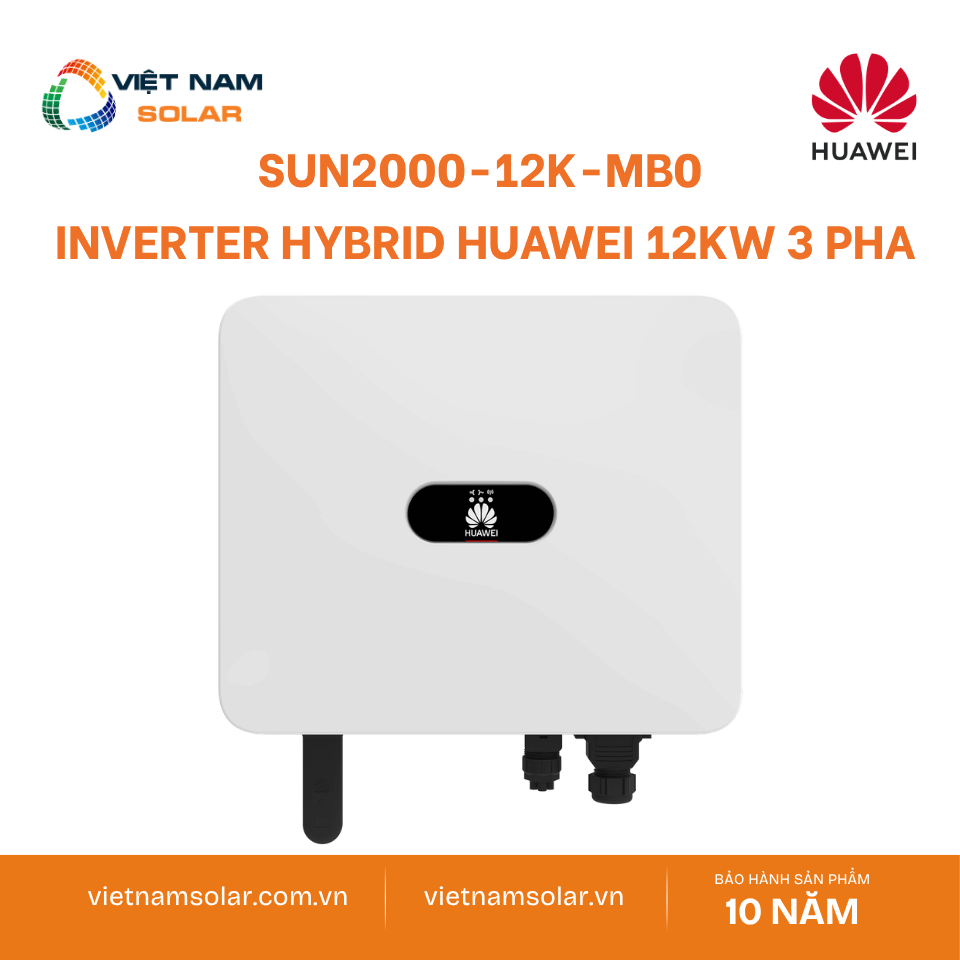

SUN2000-12K-MB0 – Inverter Hybrid Huawei 12kW 3 Pha – Bảo Hành 10 năm

Mạnh hơn cho gia đình dùng nhiều điện.

Công suất đầu ra định mức 12.000W, công suất biểu kiến tối đa 13.200VA và công suất tác dụng tối đa 13.200W giúp hệ 3 pha vận hành ổn định cho nhà ở có tải lớn, nhiều thiết bị điện và nhu cầu tự dùng cao.^[1]

AFCI chủ động giảm rủi ro hồ quang.

bảo vệ chống hồ quang được tích hợp trong thiết bị, hỗ trợ phát hiện nguy cơ hồ quang DC để giảm rủi ro cháy do tiếp xúc lỏng, đầu nối kém hoặc dây DC bị lỗi trong hệ điện mặt trời mái nhà.^[1]

Sẵn sàng lưu trữ với 2 cổng pin.

biến tần có 2 cổng pin lưu trữ, tương thích LUNA2000-5/10/15-S0 và LUNA2000-7/14/21-S1, công suất xả tối đa riêng dòng máy 12K là 13,2kW.^[1]

IP66 cho môi trường khắc nghiệt.

Cấp bảo vệ IP66, dải nhiệt độ -25°C đến +60°C, độ ẩm 0-100% RH và làm mát bằng quạt thông minh giúp thiết bị phù hợp lắp đặt trong nhà hoặc ngoài trời có mái che tốt.^[1]

Tối ưu sản lượng với bộ tối ưu.

Thiết bị tương thích SUN2000-450W-P2, SUN2000-600W-P, MERC-1100W-P và MERC-1300W-P, phù hợp các mái có nhiều hướng, nhiều string hoặc có nguy cơ bóng che cục bộ.^[1]

Quản lý bằng FusionSolar.

Thiết bị hiển thị qua LED, tích hợp WLAN và dùng ứng dụng FusionSolar để cài đặt vận hành, theo dõi trạng thái, kiểm tra cảnh báo và quản lý hệ thống thuận tiện hơn.^[1][2]

AFCI chủ động.

Tính năng bảo vệ chống hồ quang giúp phát hiện rủi ro hồ quang DC, hỗ trợ giảm nguy cơ cháy do tiếp xúc lỏng, đầu nối kém hoặc dây DC bị lỗi trong hệ điện mặt trời mái nhà.^[1]

Chống sét DC và AC.

biến tần có chống sét DC Type II và chống sét AC tương thích cấp bảo vệ Type II theo EN/IEC 61643-11, phù hợp các khu vực có nguy cơ xung sét lan truyền cao.^[1]

Giám sát dòng rò RCMU.

Residual current monitoring unit giúp theo dõi dòng rò trong quá trình vận hành, tăng lớp bảo vệ cho người dùng và thiết bị khi hệ thống có bất thường về cách điện.^[1]

Bảo vệ ngược cực DC.

DC reverse-polarity protection hỗ trợ hạn chế rủi ro khi phát hiện đấu sai cực PV, nhưng kỹ thuật viên vẫn phải đo kiểm cực tính bằng đồng hồ phù hợp trước khi cắm đầu nối DC.^[1][3]

Không đấu dây khi còn điện.

Khi PV có nắng, chuỗi pin cấp điện DC cho inverter. Trước khi đấu dây, cần đưa DC SWITCH về OFF, ngắt nguồn phù hợp và dùng dụng cụ cách điện để tránh điện giật hoặc hồ quang.^[2]

Đúng người, đúng quy trình.

Việc lắp đặt, vận hành và bảo trì chỉ nên do người được đào tạo hoặc chuyên viên có năng lực thực hiện. Thao tác sai, dùng sai môi trường hoặc tự ý thay đổi thiết bị có thể làm hư hỏng ngoài phạm vi bảo hành.^[2]

4 ngõ vào PV, 2 MPPT.

biến tần hỗ trợ 4 PV string input và 2 MPPT. Khi hai chuỗi PV mắc song song vào cùng một MPPT, module nên cùng dòng máy, số lượng, hướng và góc nghiêng để giảm sai lệch công suất.^[2]

2 cổng pin lưu trữ.

Mỗi MB0 có thể kết nối tối đa 4 pin lưu trữ, mỗi cổng pin kết nối tối đa 2 pin. Trong kịch bản Smart Dongle, tối đa 3 inverter và 6 pin; trong kịch bản SmartAssistant, tối đa 3 inverter và 12 pin.^[2]

Ba chế độ vận hành.

biến tần có Standby, Operating và Shutdown. Khi Operating, thiết bị chuyển điện DC từ chuỗi PV thành AC đưa lên lưới, bám điểm công suất cực đại và chuyển trạng thái khi có lỗi hoặc lệnh tắt.^[2]

LED đọc nhanh trạng thái.

Đèn LED cho biết trạng thái DC, AC, hòa lưới, chế độ độc lập, truyền thông, cảnh báo môi trường DC/AC hoặc lỗi phần cứng cần thay thế thiết bị.^[2]

Kết nối SmartGuard.

Với SmartGuard, hệ thống có thể phân tách tải dự phòng và tải không dự phòng, tạo phương án cấp điện dự phòng cho các tải quan trọng trong gia đình.^[2]

Tương thích hệ nối đất phổ biến.

biến tần hỗ trợ các hệ thống nối đất TN-S, TN-C, TN-C-S, TT và IT; với lưới TT, điện áp N-PE nên dưới 30V, còn lưới IT cần cài đặt cách ly đầu vào không nối đất với biến áp.^[2]

Chọn vị trí thoáng và chắc.

Nên lắp ở nơi thông gió tốt, bề mặt chịu lực đủ, kết cấu chống cháy và có mái che hoặc awning nếu ngoài trời. Không lắp ở nơi trẻ em dễ chạm, khu dễ cháy nổ, tường cách âm kém hoặc môi trường muối biển gần bờ.^[2]

Không lắp sai góc.

Không lắp inverter nghiêng về trước, nghiêng ngang, nằm ngang, lộn ngược hoặc nghiêng sau quá mức. Góc sai làm giảm tản nhiệt và có thể ảnh hưởng độ bền thiết bị.^[2]

Dây PE đấu trước, tháo sau.

PE cho dòng máy 12K cần cáp đồng ngoài trời tối thiểu 6mm². PE phải được kết nối chắc chắn, không dùng dây trung tính thay cho dây bảo vệ và nên bôi mỡ silicone hoặc sơn bảo vệ tại điểm tiếp địa sau khi đấu nối.^[2][3]

Cáp DC dùng đầu nối đúng bộ.

Cáp DC thông dụng 4-6mm², đường kính ngoài 5,5-9mm; cần dùng đầu nối Staubli MC4 dương/âm và terminal DC đi kèm inverter. Đồng hồ đo DC phải có dải đo tối thiểu 1.100V DC.^[2][3]

AC switch riêng cho từng inverter.

Mỗi inverter cần một CB đầu ra AC riêng. Với dòng máy hòa lưới 12K-20K, khuyến nghị dùng CB AC 3 pha điện áp định mức ≥415V AC và dòng định mức 40A; với on/chế độ độc lập, dải 12K-25K dùng 50A hoặc 63A.^[2][3]

Cáp AC đúng tiết diện.

Với dòng máy 12K khi hòa lưới, cáp AC đầu ra dùng cáp đồng ngoài trời 5 lõi, tiết diện 6-16mm²; khi on/chế độ độc lập dùng 10-16mm². Phần tuốt dây AC nên 12-16mm và siết dây dẫn theo lực 1,5N·m.^[2][3]

Nhà 3 pha dùng điện ban ngày nhiều.

Với 12kW đầu ra và PV khuyến nghị 18.000Wp, inverter phù hợp nhà có điều hòa, bơm, bếp điện, thiết bị văn phòng, sạc xe điện hoặc tải sinh hoạt lớn cần giảm hóa đơn điện ban ngày.^[1]

Gia đình muốn lưu trữ điện mặt trời.

Khi ghép LUNA2000, điện dư ban ngày được lưu lại để dùng buổi tối hoặc lúc trời âm u. Công suất xả 13,2kW giúp dòng máy 12K hỗ trợ tốt các tải gia đình quan trọng.^[1]

Dự phòng toàn nhà với SmartGuard.

Khi kết hợp SmartGuard và thiết kế tải phù hợp, hệ thống có thể phân vùng tải dự phòng và tải không dự phòng, giúp cấp điện dự phòng cho các thiết bị cần thiết khi mất điện lưới.^[2]

Mái có nhiều hướng hoặc bóng che.

Optimizer giúp giảm tổn thất mismatch ở những mái phức tạp. Thiết bị tương thích nhiều dòng bộ tối ưu Huawei, hỗ trợ tăng hiệu quả khai thác khi cấu hình đúng.^[1]

Mở rộng pin theo nhu cầu.

Mỗi MB0 có thể kết nối tối đa 4 pin, mỗi cổng pin tối đa 2 pin. Khi dùng SmartAssistant, hệ thống 3 inverter có thể đi cùng tối đa 12 pin trong kịch bản phù hợp.^[2]

Theo dõi trên FusionSolar.

Người dùng có thể theo dõi phát điện, tiêu thụ, lưu trữ, cảnh báo, trạng thái kết nối và quá trình cài đặt vận hành bằng ứng dụng FusionSolar, giúp hệ thống trực quan hơn trong vận hành hằng ngày.^[1][2]

Đọc trạng thái LED trước.

LED giúp nhận biết nhanh trạng thái nguồn DC, AC, hòa lưới, chế độ độc lập, truyền thông và cảnh báo. Đây là bước đầu tiên trước khi mở ứng dụng hoặc kiểm tra tủ điện.^[2]

Không cắm rút DC khi có tải.

Đầu nối PV không được cắm rút khi inverter đang chạy. Cần tắt DC SWITCH, ngắt AC nếu cần, chờ xả điện và kiểm tra điện áp trước khi thao tác.^[2]

Kiểm tra đầu nối và dây dẫn.

Cần kiểm tra đầu nối DC, cáp AC, cáp PE, cổng COM, Smart Dongle và vị trí thoát nhiệt để phát hiện lỏng cáp, oxy hóa, thấm nước hoặc dấu hiệu quá nhiệt.

Giữ thông gió tốt.

Cơ chế làm mát bằng quạt thông minh cần không gian thoát nhiệt. Không che khe gió, không đặt vật cản trước inverter và không lắp sát khu vực dễ tích bụi hoặc nguồn nhiệt mạnh.^[2]

Lưu mã cảnh báo khi báo lỗi.

Khi phát sinh lỗi, nên ghi lại mã cảnh báo, thời điểm, trạng thái PV, trạng thái pin, ảnh màn hình FusionSolar và ảnh hiện trường để kỹ thuật viên xử lý nhanh hơn.

Không tự thay đổi mã lưới.

Các thông số đấu nối lưới, tần số, điện áp, bảo vệ và hệ số công suất cần được cài đúng theo yêu cầu địa phương. Tự ý đổi thông số có thể làm hệ hoạt động sai hoặc bị ngắt lưới.

Tra cứu số seri trước nghiệm thu.

Số seri giúp kiểm tra hàng chính hãng, đối chiếu lô hàng và lưu hồ sơ bảo hành. Nên chụp rõ tem máy ngay khi nhận hàng và sau khi lắp đặt.^[8]

Bảo hành gắn với điều kiện lắp đặt.

Thiết bị cần được lắp trong môi trường phù hợp, đấu nối đúng, có tiếp địa chuẩn, không tự ý tháo mở và không dùng ngoài điều kiện kỹ thuật khuyến nghị.^[2]

Lưu hồ sơ pin lưu trữ.

Nếu hệ có LUNA2000, cần lưu thêm dòng máy pin, số lượng module, sơ đồ kết nối BAT1/BAT2 và cấu hình trên FusionSolar để xử lý bảo hành nhanh hơn.

Không tự xử lý lỗi điện áp cao.

Khi phát sinh cảnh báo DC, AC, pin hoặc cách điện, khách hàng nên liên hệ kỹ thuật viên. Tự ý cắm rút cáp hoặc tháo thiết bị khi chưa xả điện có thể gây nguy hiểm.

Phù hợp nhà dùng nhiều điện.

Công suất 12kW và PV khuyến nghị 18.000Wp phù hợp gia đình có tải lớn, dùng điện ban ngày nhiều hoặc muốn sẵn sàng mở rộng lưu trữ.^[1]

Lợi thế khi đi cùng LUNA2000.

Hai cổng pin giúp hệ có tính linh hoạt tốt hơn, đặc biệt khi khách hàng muốn nâng dung lượng lưu trữ theo từng giai đoạn thay vì đầu tư quá lớn ngay từ đầu.^[1]

Cần khảo sát tải dự phòng.

biến tần hybrid không đồng nghĩa mọi tải trong nhà đều chạy khi mất điện. Cần tính công suất tải, dòng khởi động, pin lưu trữ và phương án SmartGuard để chọn nhóm tải hợp lý.

Thi công quyết định độ ổn định.

Dây PE, cáp AC, đầu nối DC, CB AC, khoảng hở tản nhiệt và cấu hình FusionSolar phải đúng hướng dẫn để hệ chạy bền và dễ bảo hành hơn.^[2][3]
