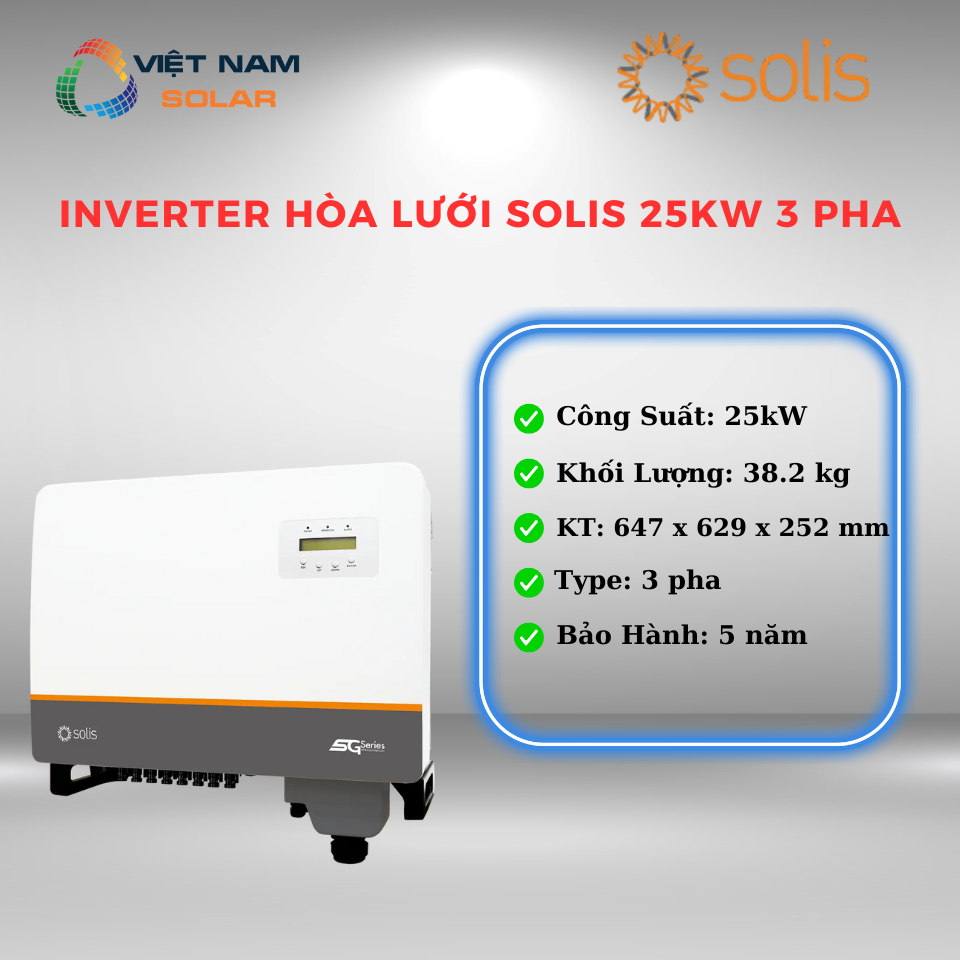

S5-GC25K – Inverter Hòa Lưới Solis 25KW 3 Pha
88 ₫
Đã bán 1.968⚡
Thông số kỹ thuật S5-GC25K
Solis S5-GC25K
Thông tin sản phẩm / Product Information
| Model code / Mã sản phẩm | S5-GC25K |
| Thương hiệu | Solis |
| Three Phase Grid-Tied Inverter / Inverter hòa lưới ba pha | Three Phase Grid-Tied Inverter |
Đầu vào DC / Input DC
| Recommended max. PV power / Công suất tấm pin mặt trời khuyến nghị tối đa | 37.5 kW |
| Max. input voltage / Điện áp đầu vào tối đa | 1100 V |
| Rated voltage / Điện áp định mức | 600 V |
| Start-up voltage / Điện áp khởi động | 180 V |
| MPPT voltage range / Dải MPPT | 200 – 1000 V |
| Max. input current / Dòng đầu vào tối đa | 32 A / 32 A / 32 A |
| Max. short circuit current / Dòng ngắn mạch tối đa | 40 A / 40 A / 40 A |
| MPPT number / Max. input strings number / Số bộ theo dõi MPPT / Số chuỗi đầu vào tối đa | 3 / 6 |
Đầu ra AC / Output AC
| Rated output power / Công suất AC định mức | 25 kW |
| Max. apparent output power / Công suất biểu kiến đầu ra tối đa | 27.5 kVA |
| Max. output power / Công suất đầu ra tối đa | 27.5 kW |
| Rated grid voltage / Điện áp lưới định mức | 3/N/PE, 220 V / 380 V, 230 V / 400 V |
| Rated grid frequency / Tần số lưới định mức | 50 Hz / 60 Hz |
| Rated grid output current / Dòng AC định mức | 38.0 A / 36.1 A |
| Max. output current / Dòng đầu ra tối đa | 41.8 A |
| Power factor / Hệ số công suất | > 0.99 (0.8 leading – 0.8 lagging) |
| THDi / Tổng méo hài dòng điện | < 3% |
Hiệu suất / Efficiency
| Max. efficiency / Hiệu suất tối đa | 98.5% |
| EU efficiency / Hiệu suất EU | 98.1% |
Bảo vệ / Protection
| DC reverse-polarity protection / Bảo vệ ngược cực DC | Yes |
| Short circuit protection / Bảo vệ ngắn mạch | Yes |
| Output over current protection / Bảo vệ quá dòng đầu ra | Yes |
| Surge protection / Bảo vệ chống sét lan truyền | DC Type II / AC Type II |
| Grid monitoring / Giám sát lưới | Yes |
| Anti-islanding protection / Bảo vệ chống đảo lưới | Yes |
| Temperature protection / Bảo vệ nhiệt độ | Yes |
| Strings monitoring / Giám sát chuỗi | Yes |
| I/V Curve scanning / Quét đường cong I/V | Yes |
| Multi peak scan / Quét đa đỉnh | Yes |
| Integrated AFCI 2.0 / AFCI 2.0 tích hợp | Optional |
| Integrated PID recovery / Phục hồi PID tích hợp | Optional |
| Integrated DC switch / Công tắc DC tích hợp | Yes |
Dữ liệu chung / General Data
| Dimensions (W × H × D) / Kích thước | 647 × 629 × 252 mm |
| Weight / Trọng lượng | 38.2 kg |
| Topology / Cấu trúc | Transformerless |
| Self-consumption (night) / Tự tiêu thụ ban đêm | < 1 W |
| Operating ambient temperature range / Dải nhiệt độ môi trường hoạt động | -25 ~ +60°C |
| Relative humidity / Độ ẩm tương đối | 0 – 100% |
| Ingress protection / Cấp bảo vệ | IP66 |
| Noise emission (typical) / Độ ồn phát ra điển hình | ≤ 60 dB(A) |
| Cooling concept / Cách làm mát | Intelligent fan-cooling |
| Max. operation altitude / Độ cao hoạt động tối đa | 4000 m |
| Grid connection standard / Tiêu chuẩn kết nối lưới | G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1, VDE 0126/UTE C 15/VFR:2019, RD 1699/RD 244/UNE 206006/UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, EIFS 2018.2, IEC 62116, IEC 61727, IEC60068, IEC 61683, EN 50530 |
| Safety / EMC standard / Tiêu chuẩn an toàn / EMC | IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4 |
Tính năng / Features
| DC connection / Kết nối DC | MC4 connector |
| AC connection / Kết nối AC | OT terminal |
| Display / Hiển thị | LCD |
| Communication / Giao tiếp | RS485, Optional: Wi-Fi, GPRS |
Trung tâm chính sách
Thông tin & chính sách
Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.
Về chúng tôi
01
Giới thiệu công ty
Lịch sử hình thành và phát triển.
02
Tầm nhìn & Sứ mệnh
Định hướng phát triển bền vững.
03
Chứng chỉ hành nghề
Giấy phép, chứng nhận và năng lực.
04
Báo chí viết về VNS
Thông tin truyền thông và báo chí.
05
Công trình điện mặt trời
Dự án tiêu biểu đã triển khai.
06
Danh sách cửa hàng
Hệ thống điểm bán trên toàn quốc.
07
Đăng ký đối tác
Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
× Đóng
1 / 6

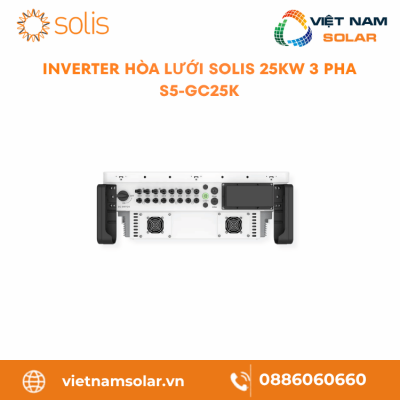

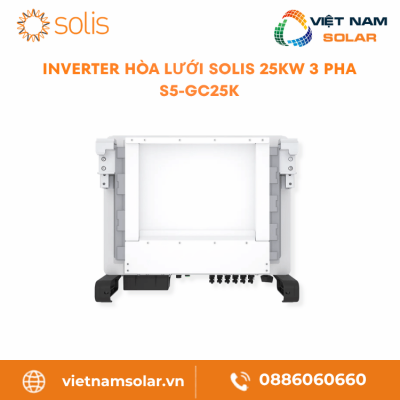

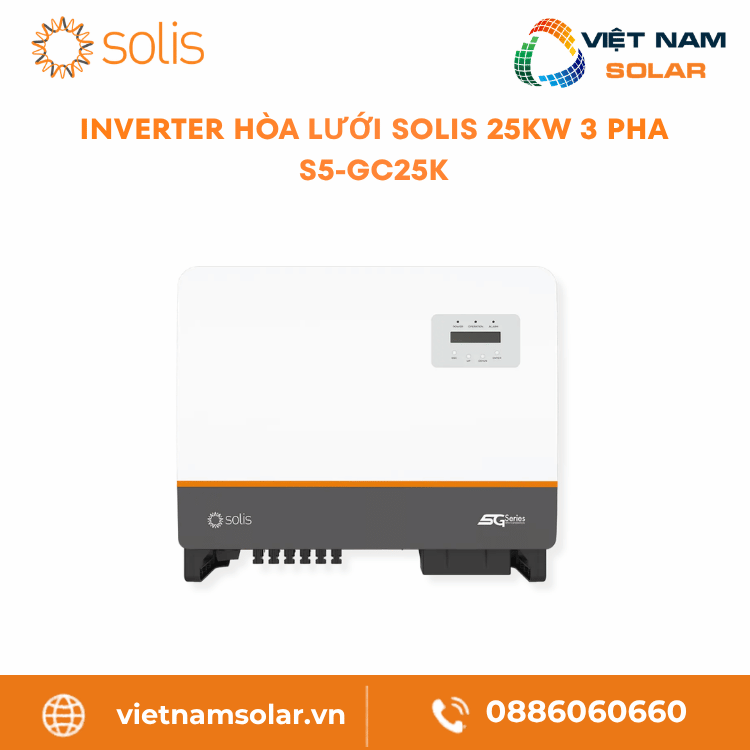

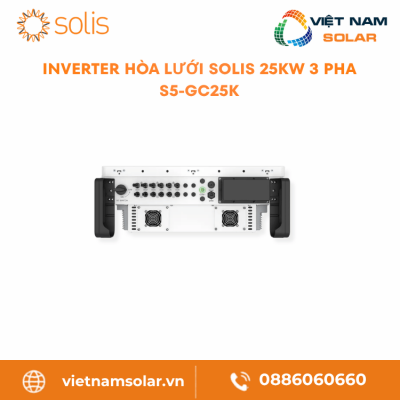

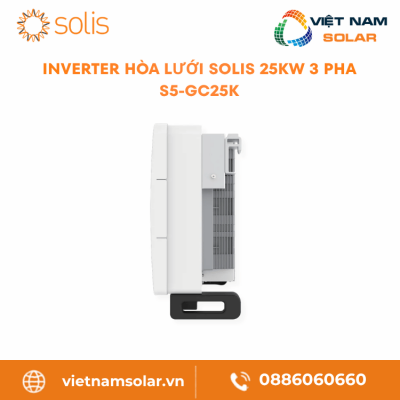

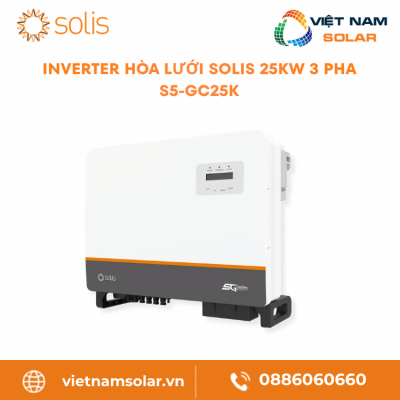

S5-GC25K – Inverter Hòa Lưới Solis 25KW 3 Pha
S5-GC25K là inverter hòa lưới ba pha công suất 25kW thuộc dòng Solis S5-GC(25-50)K, cấu hình cho hệ điện mặt trời thương mại và công nghiệp đấu nối trực tiếp vào lưới. Thiết bị không tích hợp cổng pin lưu trữ; toàn bộ sản lượng từ dàn PV được chuyển đổi và hòa vào lưới để cấp cho tải tại chỗ cũng như phát lên lưới phân phối.[1][2]Ở phía một chiều, model triển khai 3 bộ MPPT với tối đa 6 chuỗi đầu vào, điện áp đầu vào tối đa 1100V, dải điện áp MPPT 200-1000V, dòng đầu vào tối đa 32A mỗi MPPT và dòng ngắn mạch tối đa 40A mỗi MPPT. Công suất dàn PV khuyến nghị tối đa 37.5kW, đủ dư địa oversizing cho mái nhiều hướng nắng.[1]
Phía xoay chiều, thiết bị phát công suất định mức 25kW, công suất biểu kiến tối đa 27.5kVA trên lưới ba pha 220/380V, 230/400V, với hiệu suất tối đa 98.5%. Thiết bị tích hợp màn hình LCD cùng đèn LED, bảo vệ hồ quang AFCI và cơ chế làm mát bằng quạt thông minh, phù hợp hệ điện mặt trời mái thương mại và công nghiệp quy mô vừa.[1][2]
S5-GC25K là inverter hòa lưới Solis ba pha 25kW với 3 MPPT, điện áp DC tối đa 1100V, hiệu suất tối đa 98.5%, màn hình LCD, bảo vệ hồ quang AFCI tích hợp, cấp bảo vệ IP66 và bảo hành tiêu chuẩn 5 năm.[1][3]
📖 Mục lục bài viết
- 1. Tính năng nổi bật của inverter hòa lưới Solis S5-GC25K 25kW 3 pha
- 2. Thông số kỹ thuật inverter hòa lưới Solis S5-GC25K 25kW 3 pha
- 3. Chứng nhận và tiêu chuẩn kết nối lưới của inverter Solis S5-GC25K
- 4. Các model cùng series Solis S5-GC(25-50)K
- 5. Tài liệu kỹ thuật chính hãng inverter Solis S5-GC25K
- 6. Hướng dẫn lắp đặt inverter Solis S5-GC25K 25kW 3 pha
- 7. Bảo trì định kỳ inverter Solis S5-GC25K 25kW 3 pha
- 8. Xử lý sự cố và mã cảnh báo của inverter Solis S5-GC25K
- 9. Chính sách bảo hành inverter Solis S5-GC25K 25kW 3 pha
- 10. Việt Nam Solar, nhà phân phối ủy quyền inverter Solis S5-GC25K
- 11. Đánh giá thực tế inverter Solis S5-GC25K 25kW 3 pha
- 12. Hiểu lầm phổ biến về inverter hòa lưới Solis S5-GC25K
- 13. Câu hỏi thường gặp về inverter Solis S5-GC25K 25kW 3 pha
- 14. Giá inverter Solis S5-GC25K và nhận báo giá
📚 Danh mục1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá
1. Tính năng nổi bật của inverter hòa lưới Solis S5-GC25K 25kW 3 pha Nổi bật
S5-GC25K định vị cho hệ điện mặt trời thương mại và công nghiệp đấu nối lưới quy mô vừa, nơi cần một inverter ba pha chuyển đổi sản lượng PV thành điện xoay chiều cấp cho tải tại chỗ và phát lên lưới. Thiết bị không tích hợp pin lưu trữ; trọng tâm thiết kế là ba MPPT linh hoạt, bảo vệ hồ quang AFCI và giám sát thông minh cho mái nhà xưởng, cửa hàng và công trình thương mại.[1][2]
25kW
Công suất cho hệ C&I vừa
S5-GC25K phát công suất AC định mức 25kW, công suất biểu kiến tối đa 27.5kVA và công suất đầu ra tối đa 27.5kW trên lưới ba pha 3/N/PE, 220/380V và 230/400V. Mức công suất này phù hợp hệ điện mặt trời mái thương mại, nhà xưởng và công trình quy mô vừa.[1]
3 MPPT
Ba MPPT cho mái nhiều hướng
Thiết bị triển khai 3 bộ MPPT độc lập với tối đa 6 chuỗi đầu vào, dòng đầu vào tối đa 32A mỗi MPPT và dòng ngắn mạch tối đa 40A mỗi MPPT. Thiết kế ba MPPT phù hợp mái nhiều hướng nắng hoặc nhiều vùng tấm pin khác đặc tính.[1]
1100V
Điện áp DC tối đa 1100V
Model nhận điện áp đầu vào tối đa 1100V, dải MPPT 200-1000V và điện áp khởi động 180V. Công suất dàn PV khuyến nghị tối đa 37.5kW cho phép oversizing hợp lý để tăng sản lượng thu hồi trong điều kiện bức xạ thay đổi.[1]
98.5%
Hiệu suất tối đa 98.5%
S5-GC25K đạt hiệu suất tối đa 98.5% và hiệu suất theo chuẩn châu Âu 98.1%. Hiệu suất cao giúp giảm tổn hao chuyển đổi, cải thiện sản lượng điện thu hồi trong suốt vòng đời dự án.[1]
AFCI
An toàn chủ động phòng ngừa
Thiết bị tích hợp bảo vệ hồ quang AFCI 2.0 (tùy chọn) giúp giảm rủi ro cháy trên mạch DC, kèm giám sát chuỗi thông minh, quét đường cong I/V, quét đa đỉnh và chống sét DC/AC Loại II. Tùy chọn phục hồi PID ban đêm bảo vệ dàn pin khỏi suy giảm.[1]
2. Thông số kỹ thuật inverter hòa lưới Solis S5-GC25K 25kW 3 pha Thông số
S5-GC25K vận hành công suất AC định mức 25kW, điện áp đầu vào DC tối đa 1100V, 3 MPPT với tối đa 6 chuỗi, hiệu suất tối đa 98.5%, cấp bảo vệ IP66 và bảo hành tiêu chuẩn 5 năm — bộ thông số định vị model vào phân khúc inverter hòa lưới ba pha thương mại quy mô vừa.[1][3]

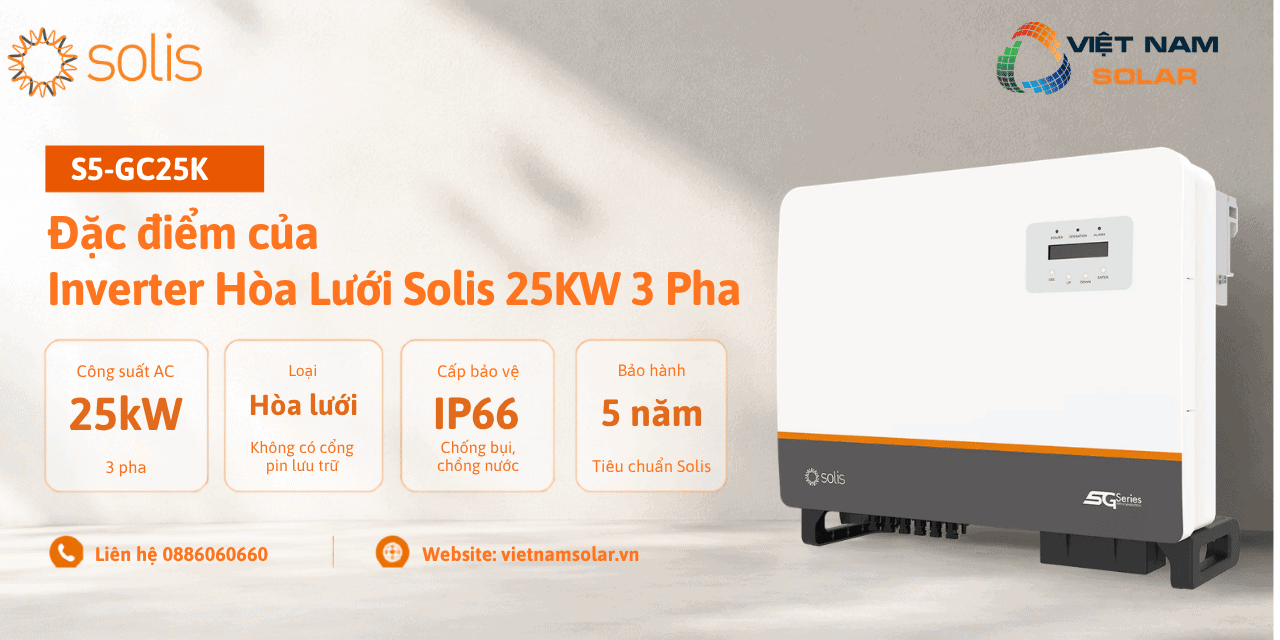

Công suất AC25kW3 pha
LoạiHòa lướiKhông có cổng pin lưu trữ
Cấp bảo vệIP66Chống bụi, chống nước
Bảo hành5 nămTiêu chuẩn
Input DC / Đầu vào tấm pin
| Model / Mã sản phẩm | S5-GC25K |
| Recommended max. PV power / Công suất PV khuyến nghị tối đa | 37.5 kW[1] |
| Max. input voltage / Điện áp đầu vào tối đa | 1100 V[1] |
| Rated voltage / Điện áp định mức DC | 600 V[1] |
| Start-up voltage / Điện áp khởi động | 180 V[1] |
| MPPT voltage range / Dải điện áp MPPT | 200-1000 V[1] |
| Max. input current / Dòng điện đầu vào tối đa | 32 A / 32 A / 32 A[1] |
| Max. short circuit current / Dòng ngắn mạch tối đa | 40 A / 40 A / 40 A[1] |
| MPPT number / Max. input strings / Số MPPT / số chuỗi đầu vào tối đa | 3 / 6[1] |
Output AC / Đầu ra hòa lưới
| Rated output power / Công suất đầu ra định mức | 25 kW[1] |
| Max. apparent output power / Công suất biểu kiến đầu ra tối đa | 27.5 kVA[1] |
| Max. output power / Công suất đầu ra tối đa | 27.5 kW[1] |
| Rated grid voltage / Điện áp lưới định mức | 3/N/PE, 220V / 380V, 230V / 400V[1] |
| Rated grid frequency / Tần số lưới định mức | 50 Hz / 60 Hz[1] |
| Rated grid output current / Dòng điện đầu ra lưới định mức | 38.0 A / 36.1 A[1] |
| Max. output current / Dòng điện đầu ra tối đa | 41.8 A[1] |
| Power factor / Hệ số công suất | > 0.99 (0.8 sớm pha – 0.8 trễ pha)[1] |
| THDi / Tổng độ méo sóng hài dòng điện | < 3%[1] |
Efficiency / Hiệu suất
| Max. efficiency / Hiệu suất tối đa | 98.5%[1] |
| EU efficiency / Hiệu suất châu Âu | 98.1%[1] |
Protection / Bảo vệ
| DC reverse-polarity protection / Bảo vệ ngược cực DC | Có[1] |
| Short circuit protection / Bảo vệ ngắn mạch | Có[1] |
| Output over-current protection / Bảo vệ quá dòng đầu ra | Có[1] |
| Surge protection / Bảo vệ chống sét | DC Loại II / AC Loại II[1] |
| Grid monitoring / Giám sát lưới điện | Có[1] |
| Anti-islanding protection / Bảo vệ chống đảo | Có[1] |
| Temperature protection / Bảo vệ nhiệt độ | Có[1] |
| Strings monitoring / Giám sát chuỗi | Có[1] |
| I/V curve scanning / Quét đường cong I/V | Có[1] |
| Multi peak scan / Quét đa đỉnh | Có[1] |
| Integrated AFCI 2.0 / Tích hợp AFCI 2.0 | Tùy chọn[1] |
| Integrated PID recovery / Tích hợp phục hồi PID | Tùy chọn[1] |
| Integrated DC switch / Tích hợp công tắc DC | Có[1] |
General Data / Thông số chung
| Dimensions (W×H×D) / Kích thước (Rộng × Cao × Sâu) | 647 × 629 × 252 mm[1] |
| Weight / Trọng lượng | 38.2 kg[1] |
| Topology / Cấu trúc liên kết | Không biến áp[1] |
| Self-consumption (night) / Công suất tự tiêu thụ (đêm) | < 1 W[1] |
| Operating ambient temperature / Dải nhiệt độ môi trường vận hành | -25 ~ +60°C[1] |
| Relative humidity / Độ ẩm tương đối | 0 – 100%[1] |
| Ingress protection / Cấp bảo vệ xâm nhập | IP66[1] |
| Noise emission (typical) / Độ ồn điển hình | ≤ 60 dB(A)[1] |
| Cooling concept / Cách thức làm mát | Quạt làm mát thông minh[1] |
| Max. operation altitude / Độ cao vận hành tối đa | 4000 m[1] |
Standards Compliance / Tiêu chuẩn áp dụng
| Grid connection standard / Tiêu chuẩn kết nối lưới điện | G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1, VDE 0126/UTE C 15/VFR:2019, RD 1699/RD 244/UNE 206006/UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530[1] |
| Safety / EMC standard / Tiêu chuẩn an toàn và EMC | IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4[1] |
3. Chứng nhận và tiêu chuẩn kết nối lưới của inverter Solis S5-GC25K Chứng nhận
S5-GC25K được chứng nhận theo nhóm tiêu chuẩn kết nối lưới gồm G99, VDE-AR-N 4105, EN 50549-1, CEI 0-21, NRS 097-2-1 cùng các tiêu chuẩn quốc tế IEC 62116, IEC 61727 và EN 50530. Thiết bị đồng thời đáp ứng tiêu chuẩn an toàn IEC/EN 62109-1/-2 và tương thích điện từ IEC/EN 61000-6-1/-2/-3/-4.[1]
Grid
Tiêu chuẩn kết nối lưới
Bảng thông số liệt kê danh mục tiêu chuẩn kết nối lưới gồm G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1, CEI 0-21, C10/11 và NRS 097-2-1. Khi cài đặt, kỹ thuật cần chọn đúng mã lưới theo yêu cầu của điện lực địa phương để inverter phối hợp với hệ thống bảo vệ chống tách lưới.[1]
Safety
Tiêu chuẩn an toàn thiết bị
Thiết bị được chứng nhận theo IEC/EN 62109-1/-2 — nhóm tiêu chuẩn bắt buộc trong hồ sơ kỹ thuật của inverter nối lưới ba pha. Chủ đầu tư cần đối chiếu chứng nhận này trước khi đưa thiết bị vào hồ sơ thi công và nghiệm thu.[1]
EMC
Tương thích điện từ
Thiết bị đáp ứng tiêu chuẩn IEC/EN 61000-6-1/-2/-3/-4 về tương thích điện từ. Khi vận hành, hệ thống vẫn yêu cầu đấu nối chính xác dây AC, PE và thiết bị bảo vệ để loại trừ rủi ro nhiễu hoặc cảnh báo sai do tiếp xúc kém.[1]
Điểm cần kiểm traVới inverter nối lưới, hồ sơ kỹ thuật cần đối chiếu đồng thời mã lưới địa phương, thiết bị bảo vệ quá dòng AC, sơ đồ nối đất và cấu hình giám sát — không chỉ riêng nhóm tiêu chuẩn ghi trên nhãn.
4. Các model cùng series Solis S5-GC(25-50)K Model
Series Solis S5-GC(25-50)K là dòng inverter hòa lưới ba pha trải dải công suất từ 25kW đến 50kW. S5-GC25K là model 25kW trong bài, dùng 3 MPPT, điện áp DC tối đa 1100V và màn hình LCD tại chỗ.[1][2]
Đừng chỉ nhìn công suấtQuyết định chọn model trong series cần dựa trên tổng công suất PV, số MPPT cần thiết, cấp điện áp lưới và điều kiện hạ tầng điện tại công trình. Không nên chỉ nhìn con số kW trên tên model.
5. Tài liệu kỹ thuật chính hãng inverter Solis S5-GC25K Tài liệu
Bộ tài liệu kỹ thuật của S5-GC25K triển khai bốn lớp thông tin — thông số, hướng dẫn lắp đặt, xử lý lỗi và chính sách bảo hành — cho phép chủ đầu tư và kỹ thuật đối chiếu trước khi chốt thiết bị hoặc khởi công hệ nối lưới.[1][2][3]
Cách dùng tài liệuKhi đánh giá S5-GC25K, kỹ thuật cần đối chiếu datasheet để chuẩn hóa thông số điện, tra manual để xác nhận sơ đồ đấu nối DC/AC và lưu nhóm tài liệu bảo hành để chuẩn bị hồ sơ khi cần hỗ trợ chuyên sâu từ hãng.
6. Hướng dẫn lắp đặt inverter Solis S5-GC25K 25kW 3 pha Lắp đặt
S5-GC25K yêu cầu vị trí lắp đặt chắc chắn, thông thoáng, tránh nắng trực tiếp và xa vật liệu dễ cháy. Phần treo giá, nối đất, đấu PV và đấu AC ba pha cần được kỹ thuật thực hiện theo đúng trình tự và lực siết trước khi đóng điện vận hành.[1][2]
1
Chọn nơi thoáng, tránh nắng trực tiếp
Hãng khuyến nghị lắp inverter tránh bức xạ mặt trời trực tiếp và mưa hắt, vì phơi nắng làm tăng nhiệt độ vận hành và có thể giới hạn công suất phát. Khi nhiệt độ môi trường vượt 40°C, nên dùng mái che; thiết bị vận hành trong dải -25 đến +60°C và cần lưu thông không khí.[2]
2
Treo dọc, giữ khoảng cách
Inverter treo thẳng đứng trên bề mặt chịu lực; nếu không thể dựng đứng có thể nghiêng ra sau tối đa 15 độ, tuyệt đối không lắp úp hay nằm ngang. Khi lắp nhiều máy, giữ khoảng hở tối thiểu 500mm giữa mỗi inverter với thiết bị khác và đáy cách nền tối thiểu 500mm.[2]
3
4
Treo máy lên giá đỡ
Giá đỡ bắt vào tường bằng bu lông nở M10*70, khoan mũi 10mm vuông góc với độ sâu 60mm và bảo đảm giá cân ngang. Sau đó treo inverter lên giá, trượt xuống cho khớp rồi cố định bằng vít đi kèm. Nếu vị trí cao, dùng dây cẩu qua hai lỗ treo đạt yêu cầu chịu tải.[2]
5
Nối đất đúng và chắc chắn
Thiết bị yêu cầu hai phương pháp nối đất gồm dây đất AC và cọc nối đất ngoài. Dây đất khuyến nghị dùng cáp đồng ngoài trời tiết diện từ 16mm² trở lên, đầu cos OT M6, lực siết vít nối đất 3-4Nm. Khi lắp nhiều inverter song song, các thiết bị phải nối về cùng một điểm đất.[2]
6
7
Đấu AC ba pha L1/L2/L3/N/PE
Cáp AC dùng tiết diện 10-35mm² (khuyến nghị 25mm²) và bảo đảm điện trở cáp dưới 1.5 ohm. Bóc vỏ cáp khoảng 80mm, bấm đầu cos OT, siết thanh terminal AC với lực 3-4Nm. Solis tích hợp điểm đấu trung tính N; có hoặc không đấu N tùy yêu cầu lưới địa phương.[2]
8
Lắp thiết bị bảo vệ quá dòng AC
Hãng khuyến nghị lắp aptomat bảo vệ quá dòng cho đường dây AC. Với S5-GC25K, dòng đầu ra định mức 38.0/36.1A và dòng định mức thiết bị bảo vệ theo bảng là 50A. Mạch DC cũng cần thiết bị bảo vệ theo yêu cầu địa phương.[2]
Đúng trình tự đóng/cắt nguồn
Khi khởi động, bật công tắc lưới AC trước rồi mới bật công tắc DC. Khi dừng máy, chọn Grid Off trên LCD, cắt công tắc AC trước rồi mới cắt công tắc DC. Sai trình tự có thể gây hồ quang và mất an toàn.[2]
Khi khởi động, bật công tắc lưới AC trước rồi mới bật công tắc DC. Khi dừng máy, chọn Grid Off trên LCD, cắt công tắc AC trước rồi mới cắt công tắc DC. Sai trình tự có thể gây hồ quang và mất an toàn.[2]
Chờ xả tụ trước khi mở vỏ
Sau khi cắt toàn bộ nguồn và xác nhận đèn tắt, kỹ thuật cần chờ tối thiểu 5 phút để tụ điện xả hết trước khi mở vỏ. Bên trong thiết bị tồn tại điện áp nguy hiểm; chỉ người có chuyên môn được thao tác.[2]
Sau khi cắt toàn bộ nguồn và xác nhận đèn tắt, kỹ thuật cần chờ tối thiểu 5 phút để tụ điện xả hết trước khi mở vỏ. Bên trong thiết bị tồn tại điện áp nguy hiểm; chỉ người có chuyên môn được thao tác.[2]
Tránh xa vật liệu dễ cháy
Inverter không được lắp trong khu vực chứa vật liệu hoặc khí dễ cháy, hoặc môi trường có nguy cơ nổ. Kết cấu lắp đặt phải chống cháy và giữ khoảng cách an toàn với vật liệu dễ cháy.[2]
Inverter không được lắp trong khu vực chứa vật liệu hoặc khí dễ cháy, hoặc môi trường có nguy cơ nổ. Kết cấu lắp đặt phải chống cháy và giữ khoảng cách an toàn với vật liệu dễ cháy.[2]
Tuyệt đối không tắt công tắc DC khi nghi lỗiNếu nghi đấu sai cực DC hoặc inverter báo lỗi, không được tắt công tắc DC ngay. Kỹ thuật dùng ampe kìm đo dòng chuỗi, chờ bức xạ giảm đến khi dòng xuống dưới 0.5A rồi mới cắt DC và xử lý, nhằm tránh hồ quang DC gây hư hỏng hoặc cháy.[2]

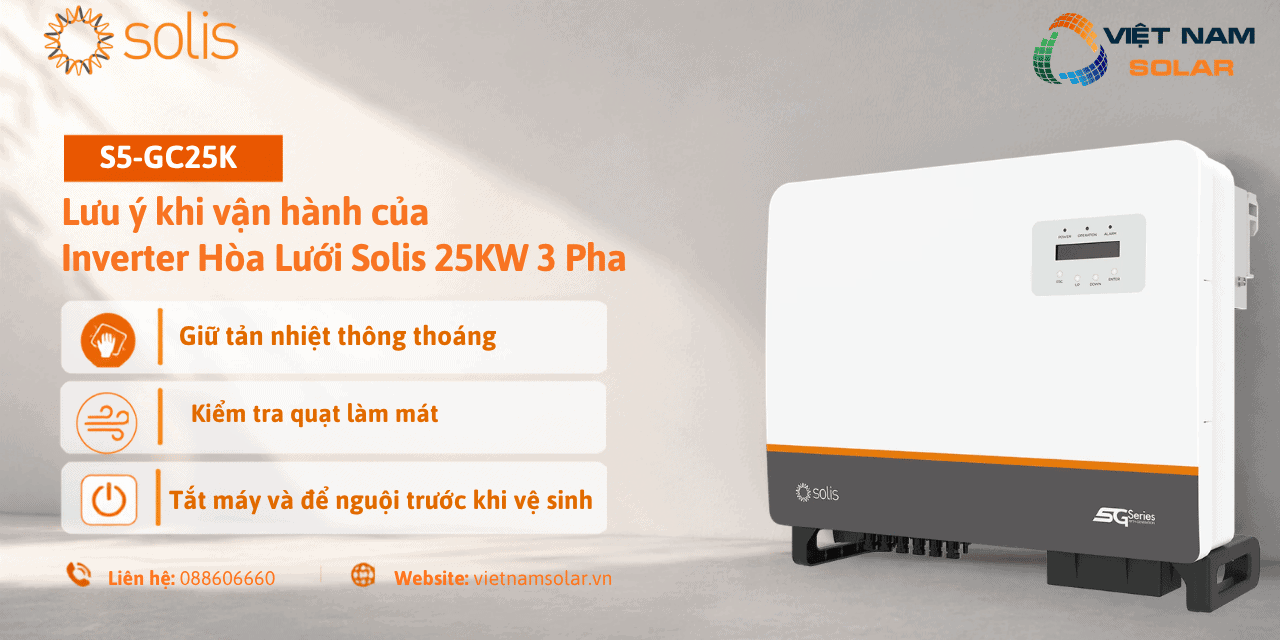

7. Bảo trì định kỳ inverter Solis S5-GC25K 25kW 3 pha Bảo trì
S5-GC25K không yêu cầu bảo trì định kỳ phức tạp, nhưng do thiết bị dùng quạt làm mát thông minh nên cần giữ tản nhiệt sạch, kiểm tra quạt, vệ sinh màn hình LCD và theo dõi cảnh báo trong suốt vòng đời vận hành để duy trì năng lực giải nhiệt.[2]
↯
Giữ tản nhiệt thông thoáng
Thiết bị không yêu cầu thay thế linh kiện định kỳ, song vệ sinh bụi trên cánh tản nhiệt giúp inverter duy trì khả năng giải nhiệt và tăng tuổi thọ. Bụi bẩn được xử lý bằng bàn chải mềm; tuyệt đối không dùng dung môi, vật liệu mài mòn hay hóa chất ăn mòn.[2]
◎
Kiểm tra quạt làm mát
Model dùng cơ chế làm mát quạt thông minh. Nếu quạt không hoạt động đúng, inverter sẽ không được làm mát hiệu quả và ảnh hưởng vận hành. Khi quạt hỏng, kỹ thuật cần vệ sinh hoặc thay thế theo đúng quy trình ngắt nguồn của hãng.[2]
- Xác nhận vị trí lắp đặt vẫn thông thoáng, khe tản nhiệt và quạt không bị che chắn, màn hình LCD không bị vật dụng án ngữ.[2]
- Theo dõi đèn POWER, OPERATION, ALARM và màn hình LCD để phát hiện bất thường trong quá trình vận hành.[2]
- Vệ sinh hoặc thay quạt theo trình tự: cắt nguồn AC, chuyển công tắc DC về OFF, chờ tối thiểu 10 phút, ngắt toàn bộ kết nối, tháo 4 vít tấm quạt, rút cụm quạt và giắc nguồn quạt.[2]
- Loại bỏ dung môi, chất ăn mòn và vật liệu nhám khỏi quy trình vệ sinh inverter.[2]
- Lắp lại cụm quạt, đấu lại dây điện và khởi động lại inverter sau khi vệ sinh hoặc thay quạt.[2]
- Không tự mở vỏ hoặc can thiệp phần bên trong nếu không phải kỹ thuật viên được ủy quyền.[2]
Về chức năng AFCIS5-GC25K tích hợp chức năng AFCI phát hiện hồ quang trên mạch DC và ngắt inverter để phòng cháy. Khi phát hiện hồ quang, màn hình hiển thị cảnh báo ARC-FAULT; kỹ thuật cần kiểm tra kỹ mạch DC, siết chặt các đầu nối, sau khi khắc phục thì giữ phím ESC 3 giây để khởi động lại.[2]
8. Xử lý sự cố và mã cảnh báo của inverter Solis S5-GC25K Sự cố
Khi S5-GC25K phát cảnh báo, màn hình LCD hiển thị mã lỗi và inverter có thể ngừng phát lên lưới. Chủ đầu tư cần ghi lại mã lỗi, chụp màn hình và mô tả trạng thái lưới, PV cùng điều kiện vận hành. Nếu lỗi lặp lại sau khi đã khởi động lại đúng quy trình, hệ thống cần chuyển đến đơn vị phân phối hoặc trung tâm dịch vụ.[2]
OV-G-V01/02/03/04UN-G-V01/02OV-G-F01/02UN-G-F01/02G-IMPNO-GRID
Nhóm lỗi điện lưới
Nhóm lỗi quá áp, thấp áp, quá tần, thấp tần, trở kháng lưới cao hoặc mất lưới. Kỹ thuật cần kiểm tra kết nối và công tắc lưới, đo điện áp lưới tại đầu cực inverter; nếu điện trở cáp AC cao thì tăng tiết diện cáp, hoặc điều chỉnh ngưỡng bảo vệ nếu được điện lực cho phép.[2]
OV-DC01/02/03/04DC-INTFOV-DCA-IOV-BUSUN-BUS01/02
Nhóm lỗi DC và BUS
OV-DC báo quá áp đầu vào DC, cần giảm số tấm nối tiếp trong chuỗi. DC-INTF và OV-DCA-I báo quá dòng đầu vào DC, cần khởi động lại và khoanh vùng chuỗi gây lỗi. OV-BUS và UN-BUS báo quá áp hoặc thấp áp bus DC, kiểm tra kết nối cuộn cảm và mạch driver.[2]
PV ISO-PRO01/02ILeak-PRO01/02/03/04
Nhóm cách điện và dòng rò
PV ISO-PRO liên quan đến cách điện của chuỗi PV; kỹ thuật tháo và đấu lại từng chuỗi, kiểm tra cách điện. ILeak-PRO báo dòng rò; cần kiểm tra đấu nối AC và DC cùng dây bên trong inverter. Nhóm lỗi này liên quan trực tiếp đến an toàn điện nên không được bỏ qua.[2]
OV-G-IIGBT-OV-IIGFOL-FIG-ADGRID-INTF01/02OV-TEM
Nhóm lỗi dòng, bám lưới và nhiệt độ
Nhóm lỗi quá dòng lưới, quá dòng IGBT, bám dòng lưới thất bại, lấy mẫu dòng lưới lỗi và nhiễu lưới thường được xử lý bằng khởi động lại hoặc thay board công suất. OV-TEM báo quá nhiệt; kỹ thuật kiểm tra thông gió và xác nhận inverter không bị nắng chiếu trực tiếp.[2]
INI-FAULTDSP-B-FAULT12Power-FAULTRelayChk-FAILDCinj-FAULT
Nhóm lỗi hệ thống nội bộ
Nhóm lỗi khởi tạo hệ thống, giao tiếp giữa DSP chính và phụ, nguồn 12V, kiểm tra relay và dòng bơm DC cao. Phần lớn được xử lý bằng khởi động lại inverter; nếu lỗi vẫn còn, cần liên hệ đơn vị lắp đặt hoặc trung tâm dịch vụ để kiểm tra chuyên sâu.[2]
ARC-FAULTAFCI self-detectionScreen OFF
Nhóm AFCI và sự cố nghiêm trọng
ARC-FAULT báo phát hiện hồ quang DC; kỹ thuật kiểm tra đầu nối, khắc phục rồi giữ ESC 3 giây để khởi động lại. AFCI self-detection báo lỗi tự kiểm tra module AFCI. Khi màn hình tắt nhưng vẫn có điện DC, tuyệt đối không tắt công tắc DC mà chờ dòng chuỗi xuống dưới 0.5A.[2]
Thông tin nên chuẩn bị khi báo lỗiHồ sơ báo lỗi cần gồm số serial inverter, đơn vị phân phối, ngày lắp đặt, mô tả sự cố kèm mã lỗi trên LCD, cấu hình dàn PV (số tấm, công suất tấm, số chuỗi) và thông tin liên hệ. Bộ dữ liệu chuẩn này giúp kỹ thuật viên khoanh vùng nguyên nhân nhanh và chính xác.[2]
9. Chính sách bảo hành inverter Solis S5-GC25K 25kW 3 pha Bảo hành
S5-GC25K áp dụng chính sách bảo hành tiêu chuẩn 5 năm của SolisMức bảo hành áp dụng khi sản phẩm được phân phối và lắp đặt trong vùng địa lý thuộc phạm vi chính sách bảo hành chính hãng.[3]
5 năm
Bảo hành tiêu chuẩn
Inverter ba pha Solis triển khai thời hạn bảo hành tiêu chuẩn 5 năm theo chính sách Limited Product Warranty của hãng. Mốc bảo hành áp dụng cho S5-GC25K khi sản phẩm đáp ứng đầy đủ điều kiện kích hoạt của chính sách.[3]
Hồ sơ
Cần giữ đủ thông tin sản phẩm
Khi xử lý yêu cầu bảo hành, chủ đầu tư cần lưu giữ model, số serial, hóa đơn, thông tin lắp đặt và mô tả lỗi theo bộ hồ sơ chuẩn. Nhãn sản phẩm phải còn nguyên vẹn, đọc rõ và gắn đúng vị trí để quy trình xác minh bảo hành tiến hành thuận lợi.[3]
Lưu ý về tài liệu bảo hànhChính sách bảo hành là tài liệu dùng chung cho dòng inverter Solis. Khi cần hỗ trợ, chủ đầu tư nên ghi lại mã cảnh báo, ảnh màn hình, cấu hình dàn PV và trạng thái vận hành để quy trình kiểm tra được rút ngắn.[3]
10. Việt Nam Solar, nhà phân phối ủy quyền inverter Solis S5-GC25K VNS
Việt Nam Solar tư vấn cấu hình inverter hòa lưới Solis S5-GC25K dựa trên tổng công suất dàn PV, số chuỗi và điện áp chuỗi, cấp điện áp lưới tại công trình, vị trí lắp đặt, thiết bị đo CT/meter, vật tư AC/DC và nhu cầu giám sát — các biến số quyết định cấu hình cho chủ đầu tư.
Việt Nam Solar phân phối thiết bị chính hãng đồng thời triển khai dịch vụ tư vấn cấu hình, hỗ trợ kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng chủ đầu tư trong suốt vòng đời vận hành hệ thống.[4]
Trụ sở chính
Công Ty TNHH Việt Nam Solar
Hotline: 088.60.60.660Email: lienhe@vietnamsolar.vnGọi 088.60.60.660
11. Đánh giá thực tế inverter Solis S5-GC25K 25kW 3 pha Đánh giá
S5-GC25K đáp ứng yêu cầu của hệ điện mặt trời thương mại và công nghiệp quy mô vừa cần một inverter hòa lưới ba pha gọn, ba MPPT linh hoạt và giám sát thông minh. Khi chốt cấu hình, chủ đầu tư cần đánh giá tổng công suất dàn PV, điện áp chuỗi, cấp điện áp lưới và vị trí lắp đặt.
Ứng dụng
Phù hợp mái thương mại và nhà xưởng vừa
Công suất 25kW phù hợp mái cửa hàng, nhà xưởng và công trình thương mại quy mô vừa với mục tiêu giảm điện mua từ lưới ban ngày và phát phần dư lên lưới. Chủ đầu tư cần thiết kế tủ điện AC và thiết bị bảo vệ phù hợp công suất ngay từ đầu.[1]
PV
Phù hợp mái nhiều hướng
Ba MPPT độc lập với tối đa 6 chuỗi và điện áp DC tối đa 1100V mở rộng dư địa thiết kế cho mái nhiều hướng nắng. Mỗi MPPT cần giữ đúng dải điện áp, dòng vào 32A và dòng ngắn mạch 40A để cấu hình không chạm giới hạn an toàn của thiết bị.[1]
Phù hợp dự án nối lưới quy mô vừa.S5-GC25K là lựa chọn cân đối khi dự án yêu cầu inverter hòa lưới ba pha 25kW, ba MPPT và giám sát thông minh. Khi tổng công suất hệ lớn hơn, chủ đầu tư có thể chọn mã công suất cao hơn trong series hoặc bố trí nhiều inverter thay vì ép một thiết bị vượt giới hạn thiết kế.[1]
12. Hiểu lầm phổ biến về inverter hòa lưới Solis S5-GC25K Hiểu lầm
S5-GC25K là inverter hòa lưới, vẫn yêu cầu chọn đúng dàn PV, điện áp chuỗi, thiết bị bảo vệ AC và vị trí lắp đặt. Sáu hiểu lầm phổ biến dưới đây giúp chủ đầu tư loại trừ các lựa chọn cấu hình thiếu chính xác.
Hiểu saiInverter này lưu được điện khi mất lưới.
Hiểu saiLắp càng nhiều tấm pin càng tốt.
Cách hiểu đúngThiết kế chuỗi phải giữ điện áp đầu vào tối đa 1100V, dải MPPT 200-1000V, dòng vào 32A và dòng ngắn mạch 40A mỗi MPPT.[1]
Hiểu sai25kW thì phải lắp đúng 25kWp tấm pin.
Cách hiểu đúngHệ nối lưới cho phép oversizing trong giới hạn công suất PV khuyến nghị 37.5kW cùng các giới hạn dòng và áp DC; cần tính theo bảng thông số.[1]
Hiểu saiIP66 nên lắp ở đâu cũng được.
Cách hiểu đúngThiết bị cần tránh nắng trực tiếp, đảm bảo thông gió, cách vật liệu dễ cháy và dùng mái che khi nhiệt độ môi trường vượt 40°C.[2]
Hiểu saiKhông cần aptomat bảo vệ phía AC.
Cách hiểu đúngHãng khuyến nghị lắp thiết bị bảo vệ quá dòng giữa inverter và lưới; với S5-GC25K dòng định mức thiết bị bảo vệ là 50A.[2]
Hiểu saiCứ gặp lỗi là tắt công tắc DC.
Cách hiểu đúngKhi nghi đấu sai cực hoặc lỗi, không được tắt công tắc DC ngay; phải đo dòng chuỗi và chờ xuống dưới 0.5A để tránh hồ quang DC.[2]
13. Câu hỏi thường gặp về inverter Solis S5-GC25K 25kW 3 pha FAQ
Mười câu hỏi dưới đây tổng hợp các điểm trọng yếu của S5-GC25K — từ công suất AC, dàn PV, số MPPT, điện áp DC, màn hình giám sát cho đến chính sách bảo hành — giúp chủ đầu tư đối chiếu nhanh trước khi quyết định cấu hình.
S5-GC25K là inverter hòa lưới hay hybrid?
Công suất AC của S5-GC25K là bao nhiêu?
Thiết bị phát công suất đầu ra định mức 25kW, công suất biểu kiến tối đa 27.5kVA và công suất đầu ra tối đa 27.5kW trên lưới ba pha 3/N/PE, 220/380V và 230/400V.[1]
S5-GC25K có bao nhiêu MPPT?
Thiết bị có 3 bộ MPPT độc lập với tối đa 6 chuỗi đầu vào, dòng đầu vào tối đa 32A mỗi MPPT và dòng ngắn mạch tối đa 40A mỗi MPPT.[1]
Điện áp DC tối đa của thiết bị là bao nhiêu?
Model nhận điện áp đầu vào DC tối đa 1100V, dải điện áp MPPT 200-1000V và điện áp khởi động 180V. Thiết kế chuỗi phải giữ điện áp hở mạch trong giới hạn này ngay cả ở nhiệt độ thấp nhất.[1]
Lắp được dàn pin mặt trời bao nhiêu kW?
Công suất dàn PV khuyến nghị tối đa là 37.5kW, cho phép oversizing hợp lý trong giới hạn dòng và áp DC của thiết bị. Số tấm và số chuỗi cụ thể cần tính theo công suất tấm và điều kiện nhiệt độ thực tế.[1]
Hiệu suất của S5-GC25K là bao nhiêu?
Thiết bị đạt hiệu suất tối đa 98.5% và hiệu suất theo chuẩn châu Âu 98.1%, thuộc nhóm hiệu suất cao trong phân khúc inverter hòa lưới thương mại.[1]
Thiết bị có lưu điện hoặc backup khi mất lưới không?
S5-GC25K có màn hình hiển thị không?
S5-GC25K đạt tiêu chuẩn nào?
Thiết bị đáp ứng tiêu chuẩn kết nối lưới G99, VDE-AR-N 4105, EN 50549-1, CEI 0-21, NRS 097-2-1 cùng tiêu chuẩn an toàn và tương thích điện từ IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4.[1]
S5-GC25K bảo hành bao lâu?
Thiết bị áp dụng bảo hành tiêu chuẩn 5 năm theo chính sách Solis. Khi yêu cầu bảo hành, chủ đầu tư cần lưu giữ model, serial, hóa đơn, hồ sơ lắp đặt và mô tả lỗi.[3]
14. Giá inverter Solis S5-GC25K và nhận báo giá Báo giá
Giá S5-GC25K biến động theo thời điểm, số lượng, hình thức mua thiết bị rời hay lắp trọn gói, phương án giao hàng và điều kiện thi công. Việt Nam Solar tư vấn cấu hình trước khi báo giá nhằm đảm bảo phương án bám sát nhu cầu thực tế của công trình.
Với S5-GC25K, chủ đầu tư cần phân lập hai kịch bản trước khi yêu cầu báo giá. Kịch bản thứ nhất là mua thiết bị rời để thay thế hoặc tích hợp vào hệ thống đã vận hành. Kịch bản thứ hai là lắp trọn gói hệ điện mặt trời hòa lưới ba pha gồm inverter, tấm pin, khung đỡ, dây DC, dây AC, thiết bị bảo vệ, tủ điện, CT/meter, công lắp đặt và nghiệm thu. Hai kịch bản này tạo ra cấu trúc chi phí khác biệt, do đó khảo sát hiện trạng là bước bắt buộc trước khi chốt báo giá.
THIẾT BỊ RỜI
Giá inverter S5-GC25K
Định vị cho chủ đầu tư cần mua riêng inverter để thay thế, dự phòng hoặc bàn giao cho đội kỹ thuật đang thi công. Báo giá yêu cầu xác nhận đúng mã S5-GC25K, tình trạng hàng, chính sách bảo hành, chứng từ và phí giao hàng.
TRỌN GÓI
Giá hệ hòa lưới 25kW 3 pha
Định vị cho chủ đầu tư muốn triển khai hoàn chỉnh hệ điện mặt trời hòa lưới. Báo giá phụ thuộc số lượng tấm pin, kết cấu mái, chiều dài dây, tủ điện AC/DC, thiết bị bảo vệ, vị trí lắp inverter và điều kiện thi công thực địa.
Gửi đủ thông tin để báo giá nhanh hơnChủ đầu tư nên gửi hóa đơn điện, ảnh mái, ảnh tủ điện, địa chỉ công trình, lựa chọn mua thiết bị rời hay lắp trọn gói, tổng công suất dàn PV dự kiến và thời gian dự kiến thi công — bộ dữ liệu đầu vào này rút ngắn vòng chốt phương án.
Tài liệu tham khảo
2Solis. (2024). Installation and Operation Manual, Solis S5 Three Phase Inverter S5-GC(25-50)K, Ver 1.3.
3Solis. (2025). Solis Warranty International, Limited Product Warranty.
4Công Ty TNHH Việt Nam Solar. (2026). Thông tin liên hệ, hotline, email và hệ thống trụ sở, kho, chi nhánh Việt Nam Solar.
Đánh giá S5-GC25K - Inverter Hòa Lưới Solis 25KW 3 Pha
Lọc đánh giá
Việt Nam Solar luôn cung cấp thiết bị chất lượng
| 25/07/2025
Việt Nam Solar lựa chọn sản phẩm điện mặt trời chất lượng, thương hiệu nằm trong top đầu
| 25/07/2025
Việt Nam Solar lựa chọn sản phẩm điện mặt trời chất lượng, thương hiệu nằm trong top đầu
| 25/07/2025
Việt Nam Solar lựa chọn sản phẩm điện mặt trời chất lượng, thương hiệu nằm trong top đầu
| 25/07/2025
Thảo luận
