📋Nội dung được trích từ datasheet chính hãng Solis.Liên hệ Việt Nam Solar — Hotline 088.60.60.660 để biết thêm chi tiết

5 trên 5 dựa trên 4 đánh giá

88 ₫

Đã bán 2.632

⚡

Thông số kỹ thuật S5-GC30K

Solis S5-GC30K

Công suất AC

30kW

(Ba pha)

Loại

Hòa lưới

(Không có cổng lắp pin lưu trữ)

IP66

(Chống bụi, chống nước)

Bảo hành

5năm

(Tiêu chuẩn)

Thông tin sản phẩm / Product Information

Model code / Mã sản phẩm	S5-GC30K
Thương hiệu	Solis
Three Phase Grid-Tied Inverters / Inverter hòa lưới ba pha	S5-GC(25-50)K

Đầu vào DC / Input DC

Recommended max. PV power / Công suất tấm pin mặt trời khuyến nghị tối đa	45 kW
Max. input voltage / Điện áp đầu vào tối đa	1100 V
Rated voltage / Điện áp định mức	600 V
Start-up voltage / Điện áp khởi động	180 V
MPPT voltage range / Dải điện áp MPPT	200 – 1000 V
Max. input current / Dòng đầu vào tối đa	32 A / 32 A / 32 A
Max. short circuit current / Dòng ngắn mạch tối đa	40 A / 40 A / 40 A
MPPT number / Max. input strings number / Số lượng MPPT / số chuỗi đầu vào tối đa	3 / 6

Đầu ra AC / Output AC

Rated output power / Công suất đầu ra định mức	30 kW
Max. apparent output power / Công suất biểu kiến đầu ra tối đa	33 kVA
Max. output power / Công suất đầu ra tối đa	33 kW
Rated grid voltage / Điện áp lưới định mức	3/N/PE, 220 V / 380 V, 230 V / 400 V
Rated grid frequency / Tần số lưới định mức	50 Hz / 60 Hz
Rated grid output current / Dòng điện đầu ra lưới điện định mức	45.6 A / 43.3 A
Max. output current / Dòng điện đầu ra tối đa	50.2 A
Power factor / Hệ số công suất	> 0.99 (0.8 leading – 0.8 lagging)
THDi / Tổng độ méo sóng hài	< 3%

Hiệu suất / Efficiency

Max. efficiency / Hiệu suất tối đa	98.6%
EU efficiency / Hiệu suất Châu Âu	98.2%

Bảo vệ / Protection

DC reverse-polarity protection / Bảo vệ ngược cực DC	Yes
Short circuit protection / Bảo vệ ngắn mạch	Yes
Output over current protection / Bảo vệ quá dòng đầu ra	Yes
Surge protection / Bảo vệ chống sét	DC Type II / AC Type II
Grid monitoring / Giám sát lưới điện	Yes
Anti-islanding protection / Bảo vệ chống đảo lưới	Yes
Temperature protection / Bảo vệ nhiệt độ	Yes
Strings monitoring / Giám sát chuỗi	Yes
I/V Curve scanning / Quét đường cong I/V	Yes
Multi peak scan / Quét đa đỉnh	Yes
Integrated AFCI 2.0 / AFCI 2.0 tích hợp	Optional
Integrated PID recovery / Phục hồi PID tích hợp	Optional
Integrated DC switch / Công tắc DC tích hợp	Yes

Thông số chung / General Data

Dimensions (W × H × D) / Kích thước	647 × 629 × 252 mm
Weight / Trọng lượng	38.2 kg
Topology / Cấu trúc	Transformerless
Self-consumption (night) / Tự tiêu thụ ban đêm	< 1 W
Operating ambient temperature range / Dải nhiệt độ môi trường hoạt động	-25 ~ +60°C
Relative humidity / Độ ẩm tương đối	0 – 100%
Ingress protection / Cấp bảo vệ	IP66
Noise emission (typical) / Độ ồn phát ra điển hình	≤ 60 dB(A)
Cooling concept / Cách làm mát	Intelligent fan-cooling
Max. operation altitude / Độ cao hoạt động tối đa	4000 m
Grid connection standard / Tiêu chuẩn kết nối lưới	G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1, VDE 0126/UTE C 15/VFR:2019, RD 1699/RD 244/UNE 206006/UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, EIFS 2018.2, IEC 62116, IEC 61727, IEC60068, IEC 61683, EN 50530
Safety / EMC standard / Tiêu chuẩn an toàn / EMC	IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4

Tính năng / Features

DC connection / Kết nối DC	MC4 connector
AC connection / Kết nối AC	OT terminal
Display / Hiển thị	LCD
Communication / Giao tiếp	RS485, Optional: Wi-Fi, GPRS

Trung tâm chính sách

Thông tin & chính sách

Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.

Về chúng tôi

01 Giới thiệu công ty Lịch sử hình thành và phát triển. 02 Tầm nhìn & Sứ mệnh Định hướng phát triển bền vững. 03 Chứng chỉ hành nghề Giấy phép, chứng nhận và năng lực. 04 Báo chí viết về VNS Thông tin truyền thông và báo chí. 05 Công trình điện mặt trời Dự án tiêu biểu đã triển khai. 06 Danh sách cửa hàng Hệ thống điểm bán trên toàn quốc. 07 Đăng ký đối tác Trở thành đại lý Việt Nam Solar.

Chính sách mua hàng

01 Hướng dẫn mua hàng Quy trình đặt hàng từ A-Z. 02 Chính sách thanh toán Phương thức và điều khoản. 03 Chính sách giao hàng Thời gian và phí vận chuyển. 04 Chính sách đổi trả Điều kiện và quy trình đổi trả. 05 Chính sách bảo hành Thời hạn và điều kiện bảo hành.

Bảo mật & Quy chế

01 Chính sách bảo mật Cam kết bảo mật thông tin. 02 Bảo mật dữ liệu cá nhân Theo NĐ 13/2023/NĐ-CP. 03 Chính sách nội dung Quy định về nội dung website. 04 Quy chế hoạt động website Theo NĐ 52/2013/NĐ-CP.

Mô tả

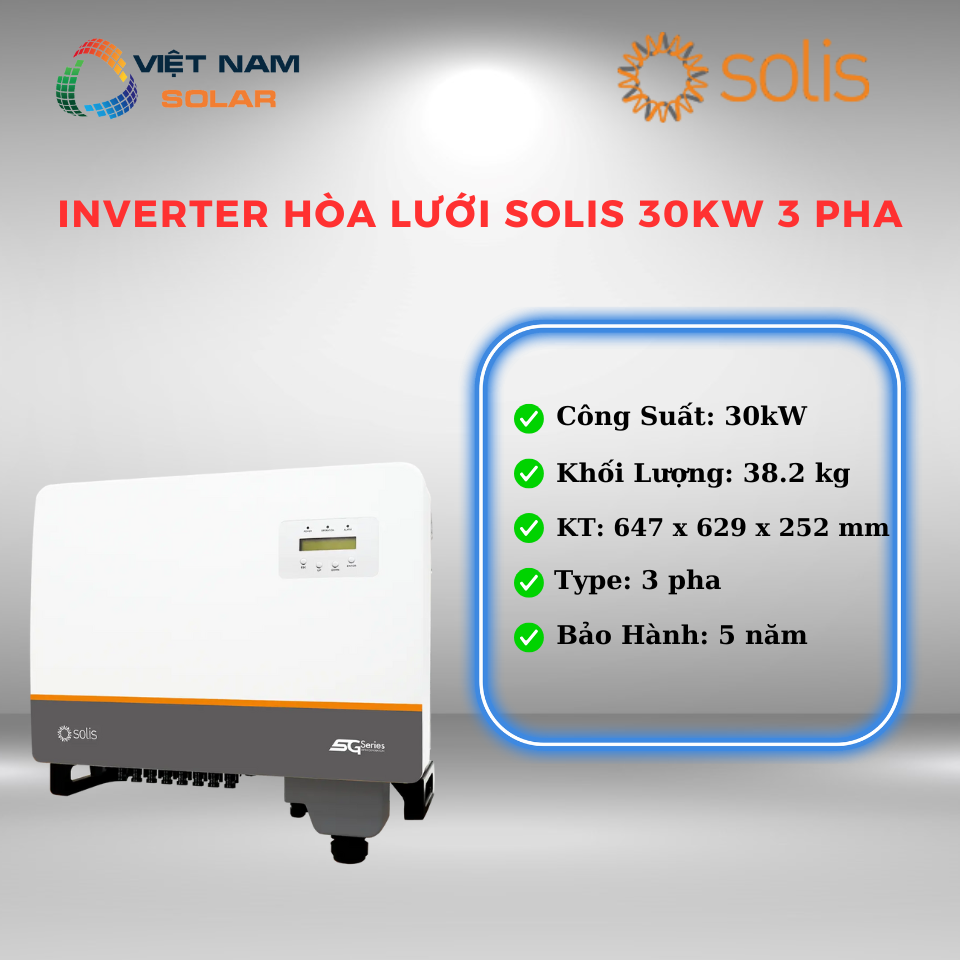

S5-GC30K – Inverter Hòa Lưới Solis 30kW 3 Pha

S5-GC30K là inverter hòa lưới ba pha công suất 30kW thuộc dòng Solis S5-GC(25-50)K, nhóm thiết bị được thiết kế cho hệ điện mặt trời thương mại, nhà xưởng và cơ sở kinh doanh đấu nối trực tiếp vào lưới hạ thế ba pha. Đây là inverter hòa lưới thuần, chuyển toàn bộ điện từ tấm pin thành điện xoay chiều phát lên lưới, không tích hợp cổng pin lưu trữ và không có chức năng dự phòng khi mất điện.^[1]^[2]Ở phía một chiều, S5-GC30K nhận dàn pin khuyến nghị tối đa 45kW thông qua 3 bộ MPPT độc lập với tối đa 6 chuỗi đầu vào, điện áp vào tối đa 1100V, dải MPPT 200-1000V, dòng vào tối đa 32A và dòng ngắn mạch 40A trên mỗi MPPT. Cấu hình ba MPPT cho phép bố trí tấm pin trên mái nhiều hướng hoặc nhiều góc nghiêng khác nhau mà vẫn tối ưu được sản lượng từng vùng.^[1]

Ở phía xoay chiều, thiết bị phát công suất định mức 30kW, công suất biểu kiến tối đa 33kVA trên lưới ba pha 220/380V hoặc 230/400V, hiệu suất tối đa 98.5% và tổng méo sóng hài dòng điện dưới 3%. Thiết bị đạt cấp bảo vệ IP66, tích hợp bảo vệ hồ quang AFCI 2.0 tùy chọn, công tắc DC và giám sát chuỗi thông minh, phù hợp lắp đặt ngoài trời trong dải nhiệt độ -25°C đến +60°C.^[1]

Công suất AC30kW3 pha

LoạiHòa lướiKhông có cổng lắp pin lưu trữ

Cấp bảo vệIP66Chống bụi, chống nước

Bảo hành5 nămTiêu chuẩn Solis

S5-GC30K là inverter hòa lưới Solis ba pha 30kW thuộc dòng S5-GC(25-50)K, 3 MPPT, dàn PV khuyến nghị tối đa 45kW, hiệu suất tối đa 98.5%, cấp bảo vệ IP66 và bảo hành tiêu chuẩn 5 năm.^[1]^[3]

📖 Mục lục bài viết

1. Tính năng nổi bật của inverter hòa lưới Solis S5-GC30K 30KW 3 pha
2. Thông số kỹ thuật inverter hòa lưới Solis S5-GC30K 30KW 3 pha
3. Chứng nhận và tiêu chuẩn kết nối lưới của inverter Solis S5-GC30K
4. Các model cùng series Solis S5-GC(25-50)K
5. Tài liệu kỹ thuật chính hãng inverter Solis S5-GC30K
6. Hướng dẫn lắp đặt inverter Solis S5-GC30K 30KW 3 pha
7. Bảo trì định kỳ inverter Solis S5-GC30K 30KW 3 pha
8. Xử lý sự cố và mã cảnh báo của inverter Solis S5-GC30K
9. Chính sách bảo hành inverter Solis S5-GC30K 30KW 3 pha
10. Việt Nam Solar, nhà phân phối ủy quyền inverter Solis S5-GC30K
11. Đánh giá thực tế inverter Solis S5-GC30K 30KW 3 pha
12. Hiểu lầm phổ biến về inverter hòa lưới Solis S5-GC30K
13. Câu hỏi thường gặp về inverter Solis S5-GC30K 30KW 3 pha
14. Giá inverter Solis S5-GC30K và nhận báo giá

📚 Danh mục1. Tính năng 2. Thông số 3. Chứng nhận 4. Model 5. Tài liệu 6. Lắp đặt 7. Bảo trì 8. Sự cố 9. Bảo hành 10. VNS 11. Đánh giá 12. Hiểu lầm 13. FAQ 14. Giá

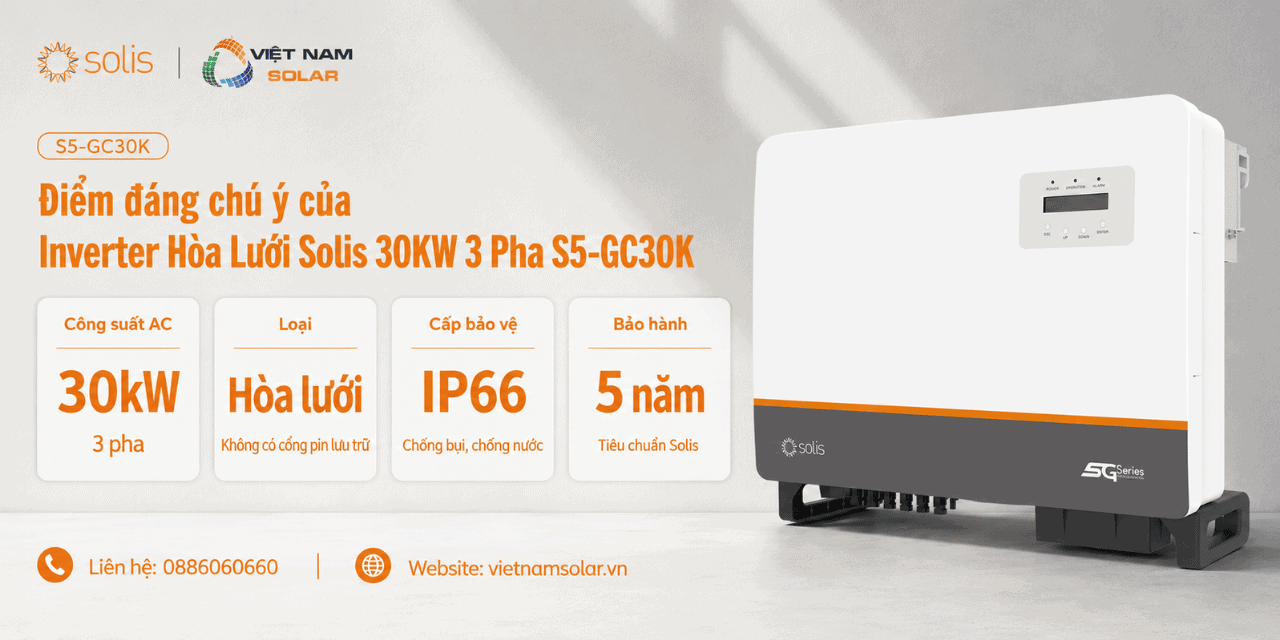

1. Tính năng nổi bật của inverter hòa lưới Solis S5-GC30K 30KW 3 pha Nổi bật

S5-GC30K là inverter hòa lưới ba pha 30kW dành cho hệ điện mặt trời thương mại, nhà xưởng và cơ sở kinh doanh đấu nối trực tiếp vào lưới hạ thế. Thiết bị chuyển điện một chiều từ tấm pin thành điện xoay chiều phát lên lưới với hiệu suất cao, không tích hợp pin lưu trữ và không cấp điện dự phòng khi mất lưới.^[1]^[2]

30kW

Phù hợp hệ ba pha thương mại

S5-GC30K phát công suất AC định mức 30kW, biểu kiến tối đa 33kVA và công suất tối đa 33kW trên lưới ba pha 220/380V hoặc 230/400V. Mức công suất này đáp ứng nhà xưởng, văn phòng, cửa hàng lớn và cơ sở sản xuất vừa cần một inverter hòa lưới ba pha vận hành ổn định và liên tục.^[1]

98.5%

Hiệu suất chuyển đổi cao

Thiết bị đạt hiệu suất tối đa 98.5% và hiệu suất theo chuẩn châu Âu 98.1% với cấu trúc transformerless. Hiệu suất cao giúp giảm tổn hao trong quá trình chuyển đổi và rút ngắn thời gian hoàn vốn cho hệ công suất lớn vận hành nhiều giờ mỗi ngày.^[1]

3 MPPT

Ba MPPT cho mái nhiều hướng

S5-GC30K triển khai 3 bộ MPPT độc lập với tối đa 6 chuỗi đầu vào, dải MPPT 200-1000V, dòng vào 32A và dòng ngắn mạch 40A trên mỗi MPPT. Dàn pin khuyến nghị tối đa 45kW mở dư địa thiết kế cho mái có nhiều hướng nắng hoặc nhiều góc nghiêng khác nhau.^[1]

AFCI 2.0

Bảo vệ hồ quang chủ động

Thiết bị tích hợp bảo vệ hồ quang AFCI 2.0 ở dạng tùy chọn, chủ động phát hiện hồ quang trên mạch một chiều và ngắt để giảm rủi ro cháy. Chức năng phục hồi PID ban đêm cũng ở dạng tùy chọn, hỗ trợ duy trì hiệu suất tấm pin trong dài hạn.^[1]

IP66

Vận hành ngoài trời bền bỉ

S5-GC30K đạt cấp bảo vệ IP66, dải nhiệt độ vận hành -25°C đến +60°C, độ cao tối đa 4000m và làm mát bằng quạt thông minh với độ ồn điển hình dưới 60 dB(A). Thiết bị phù hợp lắp ngoài trời tại nhà xưởng và mái công nghiệp.^[1]

Giám sát

Giám sát chuỗi thông minh

Inverter tích hợp giám sát chuỗi, quét đường cong I-V thông minh và theo dõi tiêu thụ tải 24 giờ, kết nối RS485 cùng tùy chọn Wi-Fi hoặc GPRS. Người vận hành theo dõi sản lượng và trạng thái từng chuỗi pin từ xa thông qua nền tảng giám sát.^[1]

Lưu ý khi chọn inverterS5-GC30K là inverter hòa lưới thuần, không có cổng lắp pin lưu trữ và không cấp điện dự phòng khi mất lưới. Nếu công trình cần tích trữ điện hoặc duy trì tải khi mất điện, chủ đầu tư nên cân nhắc dòng inverter hybrid thay vì model hòa lưới này.^[1]

📚 Đến phần1. Tính năng 2. Thông số 3. Chứng nhận 4. Model 5. Tài liệu 6. Lắp đặt 7. Bảo trì 8. Sự cố 9. Bảo hành 10. VNS 11. Đánh giá 12. Hiểu lầm 13. FAQ 14. Giá

2. Thông số kỹ thuật inverter hòa lưới Solis S5-GC30K 30KW 3 pha Thông số

S5-GC30K vận hành công suất AC định mức 30kW, dàn pin khuyến nghị tối đa 45kW qua 3 MPPT, hiệu suất tối đa 98.5%, cấp bảo vệ IP66 và bảo hành tiêu chuẩn 5 năm, bộ thông số định vị model vào phân khúc inverter hòa lưới ba pha cho hệ thương mại và công nghiệp nhỏ.^[1]^[3]

Công suất AC30kW3 pha

LoạiHòa lướiKhông có cổng lắp pin lưu trữ

Cấp bảo vệIP66Chống bụi, chống nước

Bảo hành5 nămBảo hành tiêu chuẩn

Input DC / Đầu vào tấm pin

Model / Mã sản phẩm	S5-GC30K
Recommended max. PV power / Công suất dàn pin khuyến nghị tối đa	45 kW^[1]
Max. input voltage / Điện áp đầu vào tối đa	1100 V^[1]
Rated voltage / Điện áp định mức DC	600 V^[1]
Start-up voltage / Điện áp khởi động	180 V^[1]
MPPT voltage range / Dải điện áp MPPT	200-1000 V^[1]
Max. input current / Dòng điện đầu vào tối đa	32 A / 32 A / 32 A^[1]
Max. short circuit current / Dòng ngắn mạch tối đa	40 A / 40 A / 40 A^[1]
MPPT number / Max. input strings / Số MPPT / số chuỗi đầu vào tối đa	3 / 6^[1]

Output AC / Đầu ra hòa lưới

Rated output power / Công suất đầu ra định mức	30 kW^[1]
Max. apparent output power / Công suất biểu kiến đầu ra tối đa	33 kVA^[1]
Max. output power / Công suất đầu ra tối đa	33 kW^[1]
Rated grid voltage / Điện áp lưới định mức	3/N/PE, 220 V/380 V, 230 V/400 V^[1]
Rated grid frequency / Tần số lưới định mức	50 Hz / 60 Hz^[1]
Rated grid output current / Dòng điện lưới đầu ra định mức	45.6 A / 43.3 A^[1]
Max. output current / Dòng đầu ra tối đa	50.2 A^[1]
Power factor / Hệ số công suất	>0.99 (điều chỉnh 0.8 sớm pha đến 0.8 trễ pha)^[1]
THDi / Tổng méo sóng hài dòng điện	<3%^[1]

Efficiency / Hiệu suất

Max. efficiency / Hiệu suất tối đa	98.5%^[1]
EU efficiency / Hiệu suất theo chuẩn châu Âu	98.1%^[1]

Protection / Bảo vệ

DC reverse-polarity protection / Bảo vệ ngược cực DC	Có^[1]
Short circuit protection / Bảo vệ ngắn mạch	Có^[1]
Output over current protection / Bảo vệ quá dòng đầu ra	Có^[1]
Surge protection / Bảo vệ chống sét lan truyền	DC Type II / AC Type II^[1]
Grid monitoring / Giám sát lưới	Có^[1]
Anti-islanding protection / Bảo vệ chống tách đảo	Có^[1]
Temperature protection / Bảo vệ nhiệt độ	Có^[1]
Strings monitoring / Giám sát chuỗi	Có^[1]
I/V Curve scanning / Quét đường cong I-V	Có^[1]
Multi peak scan / Quét đa đỉnh	Có^[1]
Integrated AFCI 2.0 / Bảo vệ hồ quang AFCI 2.0 tích hợp	Tùy chọn^[1]
Integrated PID recovery / Phục hồi PID tích hợp	Tùy chọn^[1]
Integrated DC switch / Công tắc DC tích hợp	Có^[1]

General Data / Thông số chung

Dimensions (W × H × D) / Kích thước rộng × cao × sâu	647 × 629 × 252 mm^[1]
Weight / Khối lượng	38.2 kg^[1]
Topology / Cấu trúc	Transformerless (không cách ly biến áp)^[1]
Self-consumption (night) / Công suất tự tiêu thụ ban đêm	<1 W^[1]
Operating ambient temperature range / Dải nhiệt độ môi trường vận hành	-25°C đến +60°C^[1]
Relative humidity / Độ ẩm tương đối	0-100%^[1]
Ingress protection / Cấp bảo vệ	IP66^[1]
Noise emission (typical) / Độ ồn điển hình	≤60 dB(A)^[1]
Cooling concept / Phương thức làm mát	Làm mát bằng quạt thông minh^[1]
Max. operation altitude / Độ cao vận hành tối đa	4000 m^[1]

Standards Compliance / Tiêu chuẩn áp dụng

Grid connection standard / Tiêu chuẩn kết nối lưới điện	G99, VDE-AR-N 4105/VDE V 0124, EN 50549-1, VDE 0126/UTE C 15/VFR:2019, RD 1699/RD 244/UNE 206006/UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530^[1]
Safety / EMC standard / Tiêu chuẩn an toàn và tương thích điện từ	IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4^[1]

Features / Tính năng và kết nối

DC connection / Kết nối DC	Đầu nối MC4^[1]
AC connection / Kết nối AC	Đầu cốt OT^[1]
Display / Hiển thị	Màn hình LCD^[1]
Communication / Giao tiếp	RS485; tùy chọn: Wi-Fi, GPRS^[1]

3. Chứng nhận và tiêu chuẩn kết nối lưới của inverter Solis S5-GC30K Chứng nhận

S5-GC30K được chứng nhận theo nhóm tiêu chuẩn kết nối lưới quốc tế dành cho inverter ba pha, gồm G99, VDE-AR-N 4105, EN 50549-1, CEI 0-21, NRS 097-2-1, IEC 62116, IEC 61727, IEC 61683, IEC 60068 và EN 50530. Thiết bị đồng thời đáp ứng tiêu chuẩn an toàn IEC/EN 62109-1/-2 và tương thích điện từ IEC/EN 61000-6-1/-2/-3/-4.^[1]

Grid

Tiêu chuẩn kết nối lưới

Bảng thông số liệt kê danh mục tiêu chuẩn kết nối lưới gồm G99, VDE-AR-N 4105, EN 50549-1, CEI 0-21, NRS 097-2-1, IEC 62116 và IEC 61727. Khi cài đặt, kỹ thuật cần chọn đúng mã lưới theo yêu cầu của điện lực địa phương để inverter phối hợp chính xác với cơ chế bảo vệ chống tách đảo.^[1]

Safety

Tiêu chuẩn an toàn thiết bị

Thiết bị được chứng nhận theo IEC/EN 62109-1/-2, nhóm tiêu chuẩn an toàn bắt buộc trong hồ sơ kỹ thuật của inverter nối lưới. Chủ đầu tư nên đối chiếu chứng nhận này trước khi đưa thiết bị vào hồ sơ thi công và nghiệm thu công trình.^[1]

EMC

Tương thích điện từ

Thiết bị đáp ứng tiêu chuẩn EN 61000-6-1/-2/-3/-4 về tương thích điện từ. Khi vận hành, hệ thống vẫn yêu cầu đấu nối chính xác dây AC, dây nối đất PE và thiết bị bảo vệ để loại trừ rủi ro nhiễu hoặc cảnh báo sai do tiếp xúc kém.^[1]

Điểm cần kiểm traMã lưới cấu hình trên inverter phải khớp với yêu cầu của đơn vị điện lực tại khu vực lắp đặt. Cài sai mã lưới có thể khiến thiết bị ngắt kết nối hoặc giới hạn công suất ngoài mong muốn.

4. Các model cùng series Solis S5-GC(25-50)K Model

Dòng Solis S5-GC(25-50)K trải dải công suất ba pha từ 25kW đến 50kW trên cùng nền tảng kỹ thuật. S5-GC30K giữ vị trí mã 30kW trong dòng. Danh sách dưới đây liệt kê các model cùng series kèm thông số cốt lõi để chủ đầu tư đối chiếu nhanh.^[1]

25kW

S5-GC25K

Công suất AC 25kW, PV khuyến nghị tối đa 37.5kW, 3 MPPT, dòng ra tối đa 41.8A.^[1]

30kW

Model đang xem

S5-GC30K

Công suất AC 30kW, PV khuyến nghị tối đa 45kW, 3 MPPT, dòng ra tối đa 50.2A.^[1]

33kW

S5-GC33K

Công suất AC 33kW, PV khuyến nghị tối đa 49.5kW, 3 MPPT, dòng ra tối đa 55.1A.^[1]

36kW

S5-GC36K

Công suất AC 36kW, PV khuyến nghị tối đa 54kW, 4 MPPT, dòng ra tối đa 60.2A.^[1]

40kW

S5-GC40K

Công suất AC 40kW, PV khuyến nghị tối đa 60kW, 4 MPPT, dòng ra tối đa 66.9A.^[1]

40kW

40kW, 480V

S5-GC40K-HV

Công suất AC 40kW, PV khuyến nghị tối đa 60kW, 4 MPPT, lưới ba pha 480V, dòng ra tối đa 53.0A.^[1]

50kW

50kW, 480V

S5-GC50K-HV

Công suất AC 50kW, PV khuyến nghị tối đa 75kW, 4 MPPT, lưới ba pha 480V, dòng ra tối đa 66.2A.^[1]

Đừng chỉ nhìn công suất ACKhi chọn model trong dòng, kỹ thuật cần cân nhắc công suất dàn pin, số MPPT cần thiết, dòng đầu vào mỗi chuỗi và đặc tính lưới ba pha tại công trình, không chỉ con số công suất AC trên nhãn.

5. Tài liệu kỹ thuật chính hãng inverter Solis S5-GC30K Tài liệu

Bộ tài liệu kỹ thuật của S5-GC30K gồm thông số kỹ thuật, hướng dẫn lắp đặt và vận hành, chứng nhận sản phẩm cùng nhóm tài liệu tra cứu và bảo hành chính hãng. Chủ đầu tư và đội kỹ thuật nên đối chiếu đầy đủ các tài liệu này trước khi chốt thiết bị hoặc khởi công công trình.^[1]^[2]^[3]

⚙Thông số kỹ thuật▼ 3 tài liệu

PDF	Datasheet, Thông số kỹ thuật S5-GC30K	Tải xuống
PDF	Manual / Quick, Hướng dẫn cài đặt nhanh S5-GC30K	Tải xuống
PDF	Certifications, Chứng nhận sản phẩm S5-GC30K	Tải xuống

✓Chứng nhận và bảo hành› 5 tài liệu

WEB	Troubleshooting Guide, Tài liệu xử lý lỗi S5-GC30K	Truy cập
WEB	Warranty, Chính sách bảo hành S5-GC30K	Truy cập
WEB	Chứng nhận nhà phân phối Solis	Truy cập
WEB	Tra cứu số Seri chính hãng Solis	Truy cập
WEB	Về thương hiệu Solis	Truy cập

Cách dùng tài liệuKhi đánh giá S5-GC30K, kỹ thuật cần đối chiếu datasheet để chuẩn hóa thông số điện, tra manual để xác nhận sơ đồ đấu nối và lưu nhóm tài liệu bảo hành để chuẩn bị hồ sơ khi cần hỗ trợ chuyên sâu từ hãng.

6. Hướng dẫn lắp đặt inverter Solis S5-GC30K 30KW 3 pha Lắp đặt

S5-GC30K yêu cầu vị trí lắp đặt chắc chắn, thông thoáng, tránh nắng trực tiếp và hạn chế mưa tạt vào vỏ thiết bị. Phần một chiều từ tấm pin, phần xoay chiều ra lưới và hệ nối đất cần được kỹ thuật kiểm tra theo trình tự trước khi đóng điện vận hành.^[2]

Chọn nơi thoáng và dễ quan sát

Vị trí lắp đặt cần tránh bức xạ mặt trời trực tiếp để hạn chế giảm công suất do quá nhiệt. Khu vực thi công yêu cầu lưu thông không khí, màn hình LCD nằm trong tầm quan sát và bề mặt vỏ không bị mưa tạt trực tiếp. Khi nhiệt độ môi trường vượt 40°C, hãng khuyến nghị bố trí mái che kỹ thuật.^[2]

Treo trên kết cấu chịu lực, chống cháy

Thiết bị treo thẳng đứng trên tường hoặc kết cấu đủ khả năng chịu tải dài hạn, làm từ vật liệu không cháy. S5-GC30K có khối lượng 38.2kg nên kết cấu và bộ giá đỡ cần được chọn tương ứng để đảm bảo an toàn trong suốt vòng đời vận hành.^[1]^[2]

Chừa khoảng thoáng quanh máy

Khoảng hở quanh thiết bị cần được giữ để duy trì khả năng giải nhiệt. Khi lắp nhiều inverter cạnh nhau trên cùng công trình, kỹ thuật cần giữ khoảng cách tối thiểu 500mm giữa các máy để dòng khí làm mát lưu thông ổn định.^[2]

Nối đất đúng và chắc chắn

Thiết bị yêu cầu hai phương pháp nối đất: nối đất qua dây PE của cáp AC và nối đất ngoài tại điểm trên tản nhiệt. Dây nối đất nên dùng cáp đồng tiết diện từ 16mm² trở lên với đầu cốt OT M6, siết lực 3-4 Nm. Khi đấu nhiều inverter song song, các máy phải nối về cùng một điểm đất.^[2]

Đấu PV đúng cực và đúng giới hạn

Trước khi cắm cọc DC, kỹ thuật cần đo điện áp hở mạch của chuỗi pin và xác nhận giá trị nằm trong giới hạn 1100V, đồng thời kiểm tra đúng cực DC+ và DC-. Dây DC khuyến nghị tiết diện 4.0mm². Sau khi bấm đầu MC4 và siết với lực 3-4 Nm, thao tác kéo nhẹ là bắt buộc để xác nhận đầu nối đã khóa chắc.^[2]

Tuyệt đối không ngắt DC switch khi có lỗi

Khi inverter báo lỗi hoặc đấu ngược cực DC, không được tắt công tắc DC vì có thể gây hồ quang một chiều và hư hỏng thiết bị. Quy trình đúng là dùng ampe kìm đo dòng chuỗi, chờ đến khi bức xạ giảm và dòng xuống dưới 0.5A rồi mới ngắt công tắc và tách chuỗi PV.^[2]

Đấu AC đúng tiết diện và lực siết

Phía xoay chiều sử dụng cáp đồng tiết diện 10-35mm², khuyến nghị 25mm², với điện trở cáp giữ dưới 1.5 ohm. Đầu dây tách lớp cách điện khoảng 80mm, bấm đầu cốt OT, đấu vào khối terminal theo đúng thứ tự L1, L2, L3, N, PE và siết lực 3-4 Nm trước khi đóng nắp hộp đấu nối.^[2]

Cấu hình giám sát và mã lưới

Inverter giám sát qua RS485, tùy chọn Wi-Fi hoặc GPRS, các thiết bị truyền thông là phụ kiện lắp thêm. Trước khi đóng điện, kỹ thuật cần chọn đúng mã lưới theo quy định của điện lực địa phương để thiết bị phối hợp chính xác với hệ thống bảo vệ.^[2]

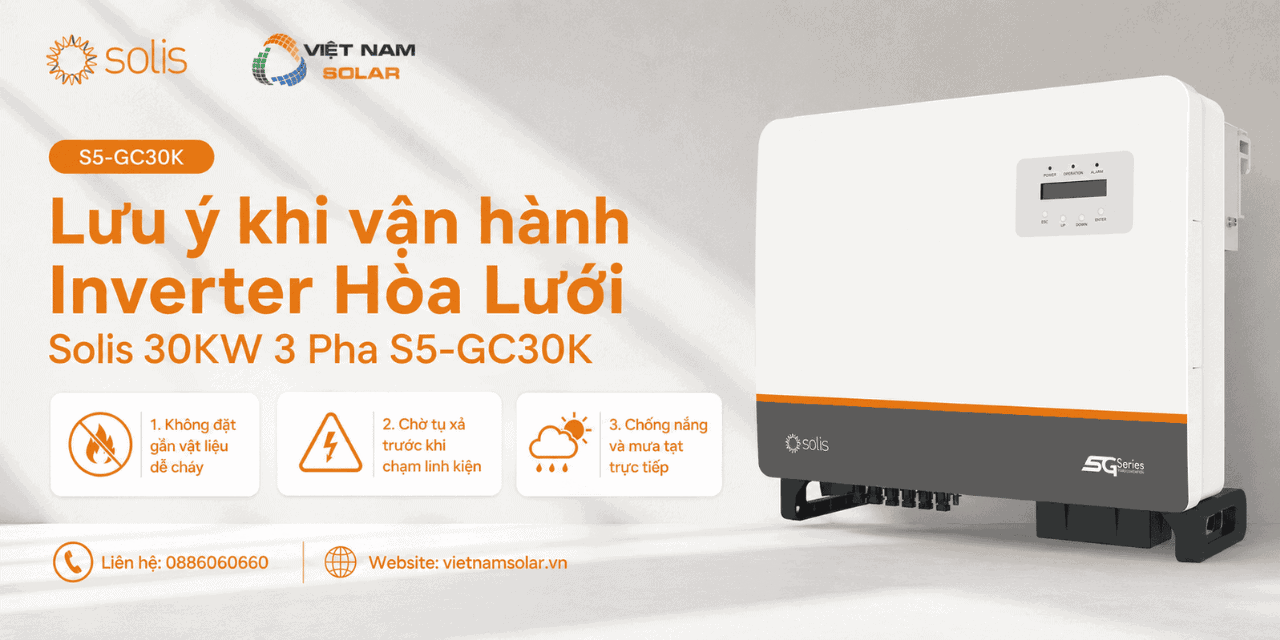

Không đặt gần vật liệu dễ cháy
Inverter không được lắp trong khu vực chứa vật liệu dễ cháy, khí dễ cháy hoặc môi trường có nguy cơ nổ. Kết cấu lắp đặt phải làm từ vật liệu chống cháy để loại trừ rủi ro lan cháy.^[2]

Chờ tụ xả trước khi chạm linh kiện
Bên trong inverter tồn tại điện áp nguy hiểm. Sau khi ngắt lưới và PV, kỹ thuật cần chờ tối thiểu 5 phút để tụ xả hết trước khi mở máy. Mọi thao tác chỉ thực hiện bởi người có chuyên môn.^[2]

Chống nắng và mưa tạt trực tiếp
Dù đạt IP66, thiết bị vẫn cần tránh bức xạ mặt trời trực tiếp và mưa tạt thường xuyên để hạn chế quá nhiệt và kéo dài tuổi thọ linh kiện trong suốt vòng đời vận hành.^[2]

Lưu ý đấu nối ba phaThứ tự pha L1, L2, L3 và dây trung tính N phải được đấu chính xác theo sơ đồ. Đấu sai thứ tự pha hoặc thiếu trung tính khi lưới yêu cầu có thể khiến inverter báo lỗi lưới và ngừng phát điện.^[2]

7. Bảo trì định kỳ inverter Solis S5-GC30K 30KW 3 pha Bảo trì

S5-GC30K được làm mát bằng quạt thông minh và không yêu cầu bảo trì định kỳ dạng thay thế linh kiện. Chủ đầu tư chỉ cần giữ vỏ máy sạch, khu vực lắp đặt thông thoáng, màn hình LCD trong tầm quan sát và theo dõi cảnh báo trong suốt vòng đời vận hành.^[2]

↯

Giữ tản nhiệt thông thoáng

Thiết bị không yêu cầu bảo trì định kỳ, song vệ sinh bụi trên tản nhiệt giúp inverter duy trì năng lực giải nhiệt theo thiết kế. Bụi bẩn được xử lý bằng bàn chải mềm, trong khi dung môi, vật liệu mài mòn và hóa chất ăn mòn tuyệt đối không được dùng cho bề mặt vỏ.^[2]

◎

Giữ màn hình và đèn báo dễ đọc

Màn hình LCD và đèn LED trạng thái được lau bằng khăn ẩm khi bụi bám ảnh hưởng đến khả năng đọc. Giữ vệ sinh giúp người vận hành quan sát chính xác trạng thái hoạt động và cảnh báo. Khi đèn cảnh báo sáng, kỹ thuật cần đối chiếu mã lỗi trước khi can thiệp.^[2]

Tắt máy và để nguội trước khi vệ sinh

Bề mặt vỏ inverter mang nhiệt độ cao khi đang vận hành. Trước khi vệ sinh hoặc kiểm tra cận thân máy, kỹ thuật cần ngắt thiết bị và chờ nguội. Tiếp xúc trực tiếp với bề mặt còn nóng gây nguy cơ bỏng, do đó cần tuân thủ trình tự dừng máy an toàn.^[2]

Xác nhận vị trí lắp đặt vẫn thông thoáng, khe tản nhiệt không bị che chắn và quạt làm mát hoạt động bình thường.^[2]
Theo dõi trạng thái đèn báo và màn hình để phát hiện bất thường trong quá trình vận hành liên tục.^[2]
Vệ sinh bụi trên tản nhiệt bằng bàn chải mềm và lau màn hình bằng khăn ẩm khi cần.^[2]
Loại bỏ dung môi, chất ăn mòn, vật liệu nhám và nước xịt cao áp khỏi quy trình vệ sinh inverter.^[2]
Kiểm tra đầu nối PV, AC và điểm nối đất khi hệ thống phát sinh cảnh báo lặp lại hoặc vận hành thiếu ổn định.^[2]
Khi bảo trì quạt, ngắt AC, chuyển công tắc DC về OFF, chờ tối thiểu 10 phút rồi mới tháo cụm quạt để vệ sinh hoặc thay thế.^[2]

Lưu ý khi có cảnh báoNgười vận hành nên ghi lại mã lỗi, chụp ảnh màn hình, đánh dấu thời điểm phát sinh và mô tả trạng thái lưới cùng tải tại thời điểm đó. Các thông tin này giúp kỹ thuật viên khoanh vùng nguyên nhân nhanh hơn.^[2]

8. Xử lý sự cố và mã cảnh báo của inverter Solis S5-GC30K Sự cố

Khi S5-GC30K phát cảnh báo, người vận hành cần ghi lại mã lỗi, chụp màn hình và mô tả trạng thái điện lưới cùng dàn PV tại thời điểm phát sinh. Nếu lỗi lặp lại sau khi đã tắt và khởi động lại theo đúng quy trình, hệ thống cần được chuyển đến nhà phân phối hoặc trung tâm dịch vụ để xử lý chuyên sâu.^[2]

NO-GRID
OV-G-V01
UN-G-V01

Nhóm lỗi điện áp lưới

Nhóm lỗi mất lưới, điện áp lưới cao hoặc điện áp lưới thấp yêu cầu kỹ thuật kiểm tra nguồn lưới, dây AC, điểm đấu nối và khởi động lại hệ thống. Khi điện áp lưới vẫn nằm ngoài giới hạn cho phép, inverter cần được giữ ở trạng thái chờ thay vì ép vận hành.^[2]

OV-G-F01
UN-G-F01
G-IMP

Nhóm lỗi tần số và trở kháng lưới

OV-G-F và UN-G-F phản ánh tần số lưới vượt hoặc dưới ngưỡng cho phép, trong khi G-IMP cảnh báo trở kháng lưới cao. Kỹ thuật có thể dùng chức năng cài đặt người dùng để điều chỉnh ngưỡng bảo vệ nếu được điện lực cho phép, đồng thời kiểm tra chất lượng đấu nối tại điểm hòa lưới.^[2]

OV-DC01
OV-BUS
PV ISO-PRO

Nhóm lỗi điện áp DC và cách điện

OV-DC và OV-BUS báo trạng thái quá áp đầu vào hoặc quá áp bus một chiều, thường liên quan đến số tấm nối tiếp quá nhiều. PV ISO-PRO liên quan đến cách điện chuỗi PV. Kỹ thuật cần đo điện áp chuỗi, đánh giá dây DC, đầu nối MC4 và khả năng rò điện xuống đất theo trình tự loại trừ.^[2]

OV-TEM
OV-G-I
DC-INTF

Nhóm lỗi nhiệt độ và quá dòng

OV-TEM cảnh báo quá nhiệt, cần kiểm tra thông gió và nắng chiếu trực tiếp. OV-G-I ghi nhận quá dòng phía lưới, còn DC-INTF báo quá dòng đầu vào DC. Với các lỗi này, kỹ thuật cần khởi động lại thiết bị và xác định chuỗi gây lỗi trên đúng MPPT trước khi vận hành lại.^[2]

ILeak-PRO
RelayChk-FAIL
DCinj-FAULT

Nhóm lỗi dòng rò và relay

ILeak-PRO phản ánh dòng rò vượt ngưỡng, RelayChk-FAIL báo lỗi kiểm tra relay và DCinj-FAULT cảnh báo dòng một chiều bơm vào lưới cao. Đây là nhóm lỗi liên quan trực tiếp đến an toàn điện, cần kiểm tra hệ thống nối đất, đấu nối AC/DC và cáp bên trong thiết bị.^[2]

ARC-FAULT
INI-FAULT
DSP-B-FAULT

Nhóm lỗi hồ quang và hệ thống

ARC-FAULT phát sinh khi mạch DC xuất hiện hồ quang, kỹ thuật cần kiểm tra toàn bộ đầu nối DC rồi nhấn giữ ESC 3 giây để khởi động lại. INI-FAULT và DSP-B-FAULT phản ánh lỗi khởi tạo hoặc truyền thông nội bộ, thường được xử lý bằng cách khởi động lại hoặc liên hệ kỹ thuật viên.^[2]

Thông tin nên chuẩn bịKhi liên hệ hỗ trợ, người vận hành nên chuẩn bị số serial, ngày lắp đặt, mô tả sự cố, ảnh màn hình hiển thị mã lỗi và cấu hình dàn PV. Trước đó, hãy tắt inverter, chờ khoảng 5 phút rồi khởi động lại; nếu lỗi vẫn còn, liên hệ nhà phân phối hoặc trung tâm dịch vụ.^[2]

9. Chính sách bảo hành inverter Solis S5-GC30K 30KW 3 pha Bảo hành

S5-GC30K thuộc nhóm inverter nối lưới của Solis với thời hạn bảo hành tiêu chuẩn 5 năm. Mức bảo hành này áp dụng khi sản phẩm được phân phối và lắp đặt trong vùng địa lý thuộc phạm vi chính sách bảo hành chính hãng của Solis.^[3]

5 năm

Bảo hành tiêu chuẩn

Theo bảng Standard Limited Warranty của hãng, nhóm Solis Grid-tied Inverter có thời hạn bảo hành tiêu chuẩn 5 năm. Mốc bảo hành áp dụng cho S5-GC30K khi sản phẩm đáp ứng đầy đủ điều kiện kích hoạt của chính sách bảo hành chính hãng tại khu vực Đông Nam Á.^[3]

Hồ sơ

Cần giữ đủ thông tin sản phẩm

Khi xử lý yêu cầu bảo hành, chủ đầu tư cần lưu giữ model, số serial, hóa đơn mua hàng, thông tin lắp đặt và mô tả lỗi theo bộ hồ sơ chuẩn. Nhãn sản phẩm phải còn nguyên vẹn, đọc được rõ và gắn đúng vị trí trên thiết bị để quy trình xác minh diễn ra thuận lợi.^[3]

Loại trừ

Các trường hợp ngoài bảo hành

Chính sách không áp dụng cho hư hỏng do lắp đặt sai, không tuân thủ tài liệu hướng dẫn, thiên tai, sét đánh, tự ý tháo mở hoặc sửa chữa ngoài quy trình hãng. Mọi thao tác kỹ thuật cần do người có chuyên môn thực hiện để giữ nguyên quyền lợi bảo hành.^[3]

Lưu ý khi cần hỗ trợKhi cần hỗ trợ bảo hành, chủ đầu tư nên ghi lại mã cảnh báo, ảnh màn hình, cấu hình dàn PV và trạng thái lưới để quy trình kiểm tra được rút ngắn. Việt Nam Solar đồng hành tiếp nhận và xử lý yêu cầu bảo hành tại Việt Nam.^[4]

10. Việt Nam Solar, nhà phân phối ủy quyền inverter Solis S5-GC30K VNS

Việt Nam Solar tư vấn cấu hình inverter Solis S5-GC30K dựa trên công suất dàn pin, số chuỗi và số MPPT, đặc tính lưới ba pha tại công trình, vị trí lắp đặt, vật tư AC/DC và nhu cầu giám sát từ xa, các yếu tố quyết định một hệ hòa lưới ba pha vận hành ổn định và an toàn.

Việt Nam Solar phân phối thiết bị chính hãng đồng thời triển khai dịch vụ tư vấn cấu hình, hỗ trợ kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng chủ đầu tư trong suốt vòng đời vận hành hệ thống.^[4]

Trụ sở chính

Công Ty TNHH Việt Nam Solar

Hotline: 088.60.60.660Email: lienhe@vietnamsolar.vnGọi 088.60.60.660

Hồ Chí Minh

Trụ sở chính Hồ Chí Minh

188 ĐHT41, Phường Đông Hưng Thuận, Tp. HCM

Kho HCM

Kho Hồ Chí Minh

2939 QL1A, Phường Tân Thới Nhất, Tp. HCM

Cần Thơ

Chi nhánh Cần Thơ

41D Mậu Thân, Phường Cái Khế, Tp. Cần Thơ

Kho Cần Thơ

Khu vực Trạng Thọ A, Phường Trung Nhứt, Tp. Cần Thơ

Nha Trang

Chi nhánh và kho Nha Trang

Thôn Đông Dinh, Xã Diên Khánh, Tp. Khánh Hòa
