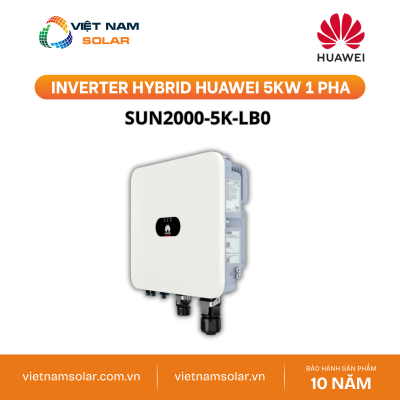

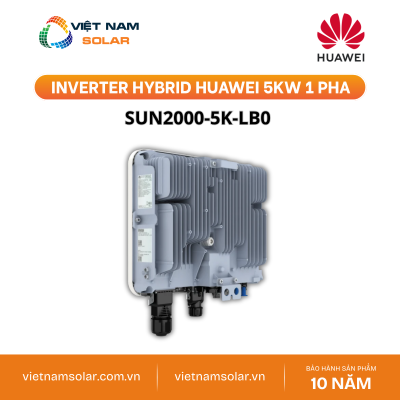

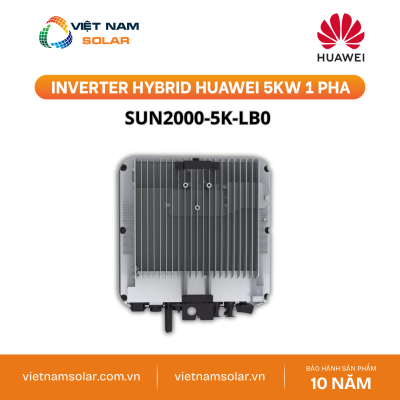

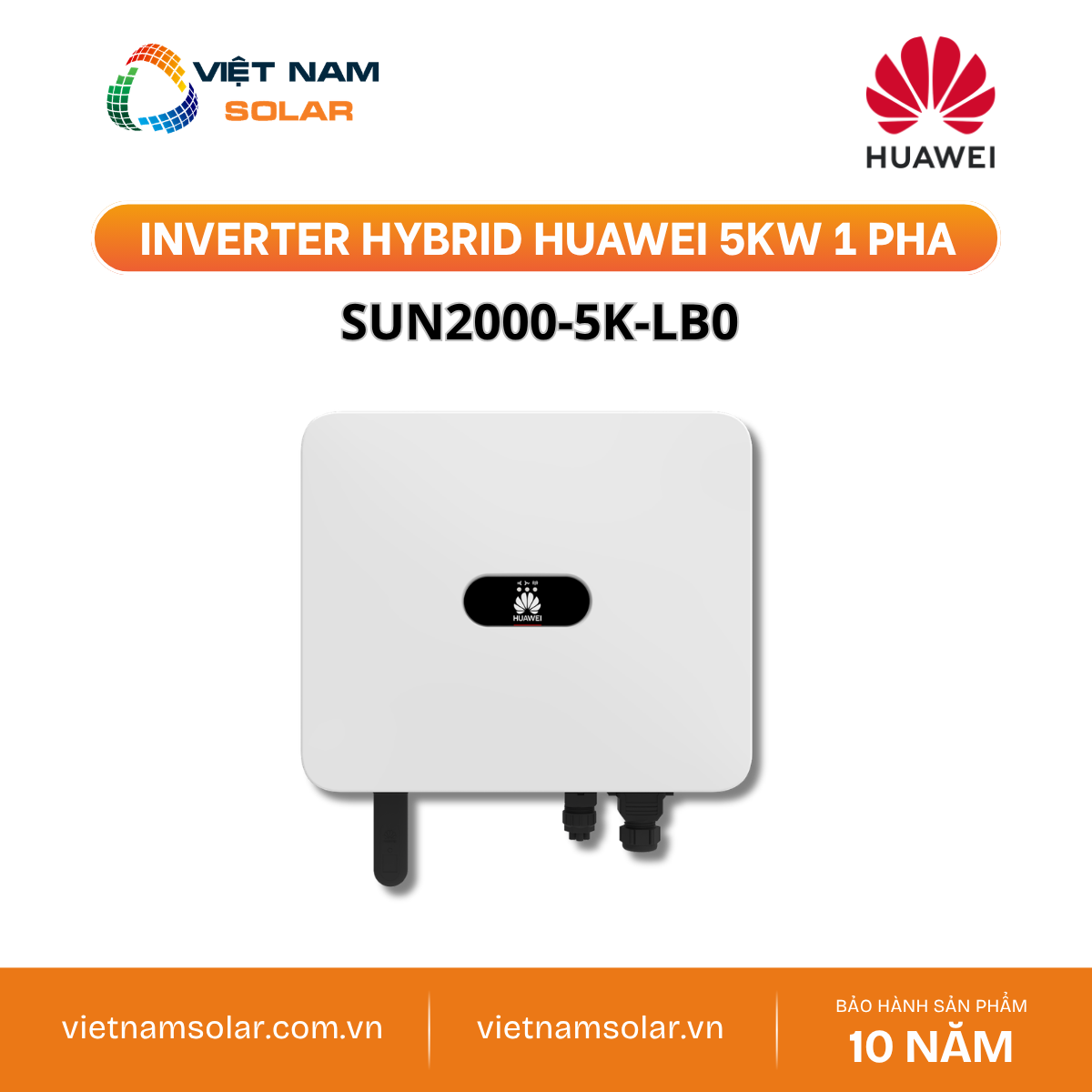

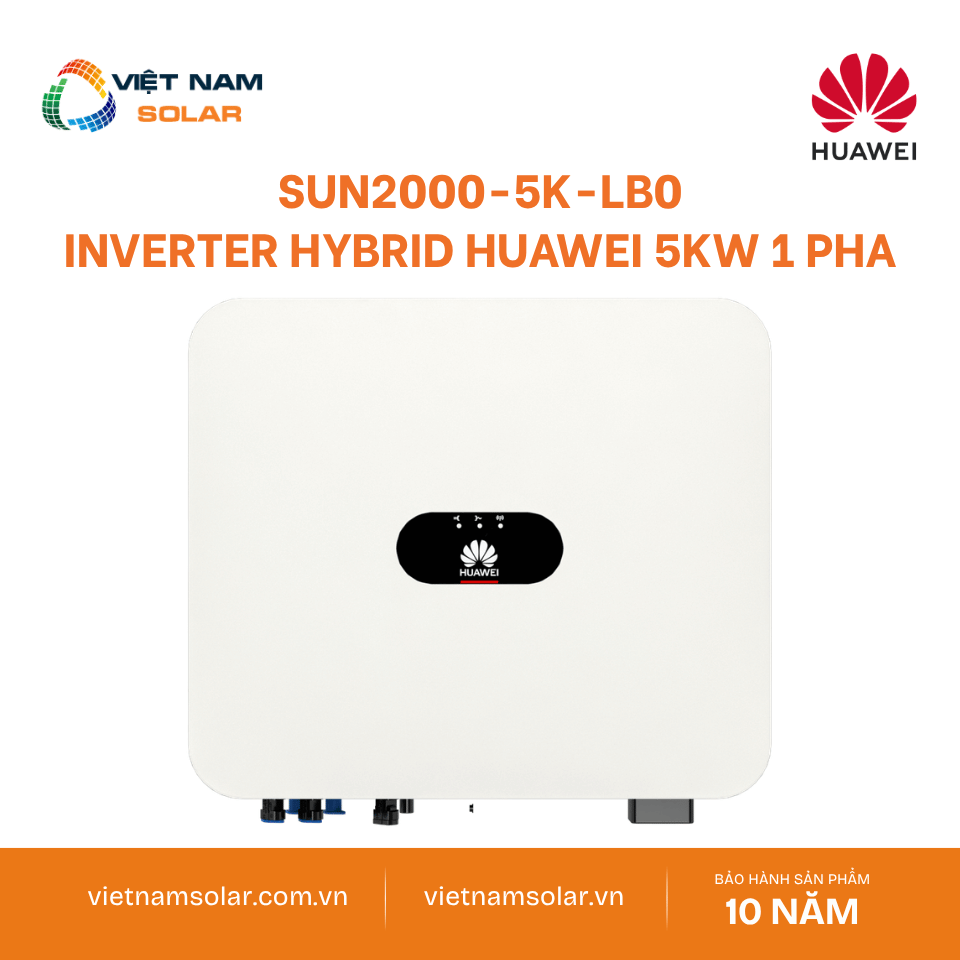

Huawei Bộ điều khiển năng lượng thông minhSUN2000-5K-LB0 – Inverter Hybrid Huawei 5kW 1 Pha
SUN2000-5K-LB0 là inverter hybrid Huawei 5kW 1 pha thuộc dòng SUN2000-(3K-6K)-LB0, phù hợp nhà ở cần hòa lưới, lắp pin lưu trữ và quản lý điện mặt trời qua FusionSolar. Dòng máy này phù hợp gia đình dùng nhiều điện vào ban ngày, muốn lưu điện dư vào pin và mở rộng hệ thống theo nhu cầu thực tế.[1]SUN2000-5K-LB0 có công suất AC 5,000W, công suất tấm pin khuyến nghị tối đa 7,500Wp, 2 MPPT, dòng điện đầu vào tối đa mỗi MPPT đạt 16A, hiệu suất tối đa 97.8%, cấp bảo vệ IP66 và tương thích pin lưu trữ LUNA2000-S0/S1.[2] Thiết bị hỗ trợ cấp điện dự phòng cho phụ tải ưu tiên khi được tích hợp cùng SmartGuard-63A-S0 và hệ pin lưu trữ phù hợp.[2]Việt Nam Solar phân phối giải pháp Huawei chính hãng, hỗ trợ tư vấn cấu hình inverter, tấm pin, pin lưu trữ, SmartGuard, vật tư AC/DC, phương án lắp đặt và hồ sơ bảo hành. Chính sách bảo hành áp dụng theo nhóm biến tần dân dụng của Huawei với thời hạn tiêu chuẩn 10 năm.[4]
Trả lời nhanh: SUN2000-5K-LB0 phù hợp nhà dùng điện 1 pha cần inverter hybrid 5kW, có cổng lắp pin lưu trữ, quản lý qua FusionSolar và có thể cấp điện dự phòng khi tích hợp đúng SmartGuard cùng hệ pin phù hợp.
📑 Danh mục bài viết
1. Tính năng nổi bật của biến tần Huawei 5kW SUN2000-5K-LB0
SUN2000-5K-LB0 nổi bật ở dòng điện đầu vào tối đa mỗi MPPT đạt 16A, AFCI bảo vệ hồ quang điện, IP66, cổng pin lưu trữ LUNA2000 và đầu ra dự phòng thông qua SmartGuard-63A-S0.
Dòng điện đầu vào tối đa mỗi MPPT đạt 16A.
Thông số này giúp inverter phù hợp nhiều dòng tấm pin hiện nay. Với 2 MPPT và mỗi MPPT có 1 ngõ vào, người thiết kế có thể chia chuỗi PV theo hai hướng mái hoặc hai vùng chiếu sáng khác nhau. Dòng máy 5kW có công suất PV khuyến nghị tối đa 7,500Wp, nhưng vẫn phải tính đúng điện áp, dòng điện và số lượng tấm pin.[2]
AFCI bảo vệ hồ quang điện DC.
AFCI là bảo vệ hồ quang điện một chiều. Tính năng này giúp phát hiện rủi ro hồ quang trong mạch DC và giảm nguy cơ cháy khi hệ thống có bất thường. An toàn DC còn phụ thuộc đầu nối, dây DC, kỹ thuật bấm cos, cực tính và kiểm tra định kỳ.[1]
IP66 cho môi trường dân dụng.
Thiết bị đạt cấp bảo vệ IP66, có khả năng chống bụi hoàn toàn và chống tia nước mạnh từ nhiều hướng. Tài liệu lắp đặt vẫn khuyến nghị đặt inverter ở nơi thông gió, tránh vật liệu dễ cháy, tránh môi trường ăn mòn và nên có mái che để tăng độ bền.[3]
Có cổng lắp pin lưu trữ.
SUN2000-5K-LB0 tương thích LUNA2000-5/10/15-S0 và LUNA2000-7/14/21-S1. Dải điện áp hoạt động của pin là 350-560Vdc, công suất sạc tối đa 5,000W và công suất xả tối đa của dòng máy 5kW là 6,600W.[2]
Dự phòng qua SmartGuard.
SUN2000-5K-LB0 hỗ trợ cấp điện dự phòng cho phụ tải ưu tiên khi được tích hợp cùng SmartGuard-63A-S0 và hệ pin lưu trữ phù hợp. Cấu hình này giúp duy trì điện cho các thiết bị quan trọng trong trường hợp điện lưới bị gián đoạn.[2]
2. Thông số kỹ thuật chi tiết của inverter Huawei SUN2000-5K-LB0
Bảng thông số dưới đây trình bày các giá trị quan trọng của SUN2000-5K-LB0 theo tài liệu thông số kỹ thuật chính hãng. Các giá trị chữ được Việt hóa để khách hàng dễ đọc, trong khi mã dòng máy, mã tiêu chuẩn và đơn vị kỹ thuật được giữ nguyên.[2]
⚙ Efficiency / Hiệu suấtĐang mở
⚙ Input (PV) / Đầu vào tấm pinĐang mở
⚙ Input (DC Battery) / Đầu vào pin lưu trữ DCĐang mở
⚙ Output (On Grid) / Đầu ra hòa lướiĐang mở
⚙ Protection Feature / Tính năng bảo vệĐang mở
⚙ General Specification / Thông số chungĐang mở
⚙ Optimizer Compatibility / Khả năng tương thích optimizerĐang mở
⚙ Standards Compliance / Tiêu chuẩn tuân thủĐang mở
3. Chứng nhận và tiêu chuẩn kết nối lưới của biến tần Huawei 5kW SUN2000-5K-LB0
SUN2000-5K-LB0 có tiêu chuẩn an toàn EN/IEC 62109-1, EN/IEC 62109-2 và nhiều tiêu chuẩn kết nối lưới điện. Khi lắp tại Việt Nam vẫn cần tuân thủ yêu cầu đấu nối tại địa phương.[2]
| Nhóm | Tiêu chuẩn | Ý nghĩa khi tư vấn |
|---|---|---|
| An toàn thiết bị | EN/IEC 62109-1, EN/IEC 62109-2 | Liên quan đến an toàn điện, cách điện và cấu trúc bảo vệ của inverter trong hệ quang điện. |
| Kết nối lưới | IEC61727, IEC62116 | Liên quan đến đặc tính giao diện nối lưới và bảo vệ chống tách đảo. |
| Grid code khu vực | G98, G99, G100, EN 50549-1, CEI 0-21, VDE-AR-N-4105, C10/11, P140, UTE C15-712, TOR Erzeuger | Phục vụ các thị trường khác nhau, không đồng nghĩa mọi cấu hình đều dùng y nguyên ở mọi quốc gia. |
4. Các sản phẩm cùng dòng inverter Huawei SUN2000-(3K-5K)-LB0
Dòng SUN2000-(3K-5K)-LB0 gồm 5 dòng máy từ 3kW đến 5kW. SUN2000-5K-LB0 là dòng máy công suất AC lớn nhất trong bảng, có PV khuyến nghị tối đa 7,500Wp.[2]
| Dòng máy | Công suất AC | PV khuyến nghị tối đa | Công suất xả pin tối đa | Dòng AC ngõ ra tối đa |
|---|---|---|---|---|
| SUN2000-3K-LB0 | 3,000 W | 4,500 Wp | 3,300 W | 15 A |
| SUN2000-3.68K-LB0 | 3,680 W | 5,520 Wp | 3,680 W | 16 A |
| SUN2000-4K-LB0 | 4,000 W | 5,000 Wp | 4,400 W | 20 A |
| SUN2000-4.5K-LB0 | 4,600 W | 6,900 Wp | 4,600 W | 23 A |
| SUN2000-5K-LB0 | 5,000 W | 7,500 Wp | 5,500 W | 25 A |
5. Tài liệu kỹ thuật chính hãng SUN2000-5K-LB0
Bộ tài liệu dưới đây hỗ trợ tra cứu thông số, lắp đặt, vận hành, bảo hành và xử lý sự cố cho SUN2000-5K-LB0. Nhóm đầu gồm tài liệu thông số kỹ thuật, hướng dẫn cài đặt nhanh và hướng dẫn sử dụng.
⚙ Thông số kỹ thuật3 tài liệu
⚙ Chứng nhận và bảo hành5 tài liệu
6. Hướng dẫn lắp đặt inverter hybrid Huawei 5kW SUN2000-5K-LB0
Hướng dẫn lắp đặt phải theo hướng dẫn sử dụng và hướng dẫn cài đặt nhanh. Các bước dưới đây tóm tắt các hạng mục chính cần kiểm tra khi lắp đặt, từ vị trí treo máy, dây PE, dây DC, dây AC đến đưa vào vận hành bằng FusionSolar.[3][5]
1. Chọn vị trí lắp đặt.
Inverter đạt IP66 và có thể lắp trong nhà hoặc ngoài trời. Tuy nhiên, nên lắp ở nơi thông gió tốt, tránh vật liệu dễ cháy, tránh khu vực trẻ em dễ tiếp cận, tránh môi trường ăn mòn muối và nên có mái che để thiết bị ổn định hơn.
2. Chừa khoảng hở tản nhiệt.
Cần chừa khoảng hở quanh inverter để thao tác và tản nhiệt. Khoảng tham khảo gồm phía trên tối thiểu 300mm, hai bên tối thiểu 350mm và phía dưới tối thiểu 400mm. Khi lắp nhiều inverter, ưu tiên bố trí ngang nếu đủ không gian.
3. Chuẩn bị dây PE.
Dây PE phải được lắp trước các dây nguồn khác và tháo sau cùng khi tháo thiết bị. Đây là yêu cầu an toàn cơ bản để giảm rủi ro điện giật, bảo đảm vỏ thiết bị và hệ thống có điểm nối đất bảo vệ đúng chuẩn.
4. Chuẩn bị dây DC.
Hướng dẫn cài đặt nhanh yêu cầu sử dụng đầu nối DC và terminal âm dương đi kèm inverter. Khi chuẩn bị dây DC cần tuân thủ chiều dài tuốt dây, tiết diện dây và kiểm tra cực tính bằng thiết bị đo phù hợp trước khi đấu nối.
5. Chuẩn bị dây AC và công tắc AC.
Mỗi inverter cần có một công tắc ngõ ra AC riêng. Với dòng máy 5K, dòng định mức khuyến nghị của công tắc AC là 32A. Không đấu phụ tải giữa inverter và công tắc AC kết nối trực tiếp với inverter.
6. Đưa vào vận hành.
Sau khi hoàn tất PE, DC, AC, dây tín hiệu, Smart Dongle hoặc ăng-ten, cần kiểm tra lại toàn bộ đầu nối trước khi cấp điện. Việc đưa vào vận hành nên thực hiện qua FusionSolar App theo hướng dẫn Huawei.
7. Bảo trì định kỳ SUN2000-5K-LB0 theo hướng dẫn sử dụng Huawei
Bảo trì SUN2000-5K-LB0 cần đặt an toàn điện lên trước. Không tự mở thiết bị, không thao tác khi còn điện và cần kiểm tra cảnh báo theo hướng dẫn sử dụng.[3]
Kiểm tra khu vực tản nhiệt.
Thiết bị làm mát bằng đối lưu tự nhiên nên khu vực quanh inverter phải thông thoáng. Không đặt vật cản trước khe tản nhiệt, không để bụi bẩn dày lâu ngày và không lắp thiết bị ở nơi bị hơi nóng thổi trực tiếp.
Kiểm tra dây PE, AC và DC.
Các đầu nối điện cần được kiểm tra bởi người có chuyên môn. Nếu phát hiện lỏng, cháy xém, nứt vỡ, vào nước hoặc biến dạng, phải dừng thao tác và xử lý theo quy trình kỹ thuật.
Kiểm tra cảnh báo FusionSolar.
Khi có cảnh báo, nên ghi nhận mã cảnh báo, thời điểm xuất hiện, trạng thái lưới, PV và pin lưu trữ nếu có. Những thông tin này giúp kỹ thuật viên xác định nguyên nhân nhanh hơn.
8. Xử lý sự cố và mã cảnh báo của biến tần Huawei SUN2000-5K-LB0
Khi SUN2000-5K-LB0 có cảnh báo, cần đọc mã trên FusionSolar, kiểm tra điều kiện lưới, PV, pin lưu trữ, SmartGuard và trạng thái truyền thông. Không tự tháo thiết bị khi chưa ngắt điện đúng quy trình.
Ghi nhận mã cảnh báo.
Khi hệ thống báo lỗi, bước đầu tiên là ghi lại mã cảnh báo, thời điểm xuất hiện, trạng thái hoạt động của inverter, tình trạng kết nối FusionSolar và điều kiện thời tiết. Thông tin này giúp kỹ thuật viên xác định lỗi đến từ lưới điện, chuỗi PV, pin lưu trữ, truyền thông hay cấu hình hệ thống.
Kiểm tra điện lưới.
Nếu inverter dừng phát công suất hoặc chuyển trạng thái bất thường, cần kiểm tra điện áp, tần số và công tắc AC. Thiết bị chỉ vận hành hòa lưới khi điều kiện lưới đáp ứng ngưỡng cho phép. Không đấu phụ tải giữa inverter và công tắc AC kết nối trực tiếp với inverter.
Kiểm tra chuỗi PV.
Với lỗi liên quan đầu vào DC, kỹ thuật viên cần kiểm tra điện áp chuỗi, cực tính, đầu nối DC, dòng điện đầu vào và tình trạng bóng che. SUN2000-5K-LB0 có điện áp đầu vào tối đa 600V, dải MPPT 40-560V và dòng điện đầu vào tối đa mỗi MPPT đạt 16A.[2]
Kiểm tra pin lưu trữ.
Với hệ có pin LUNA2000, cần kiểm tra trạng thái pin, dây tín hiệu, dây DC pin, chế độ sạc xả và cảnh báo trên ứng dụng. Nếu pin không giao tiếp đúng, hệ thống có thể không vận hành theo chế độ lưu trữ mong muốn.
Kiểm tra SmartGuard.
Đầu ra điện dự phòng của SUN2000-5K-LB0 được ghi là có thông qua SmartGuard-63A-S0. Nếu phụ tải ưu tiên không được cấp điện khi điện lưới gián đoạn, cần kiểm tra SmartGuard, pin lưu trữ, cấu hình phụ tải dự phòng và trạng thái truyền thông.
Khi nào cần kỹ thuật viên.
Nếu có dấu hiệu cháy xém, mùi khét, đầu nối nóng bất thường, cảnh báo cách điện, cảnh báo hồ quang điện, lỗi lặp lại nhiều lần hoặc hệ thống không đưa vào vận hành được, người dùng nên dừng thao tác và liên hệ đơn vị kỹ thuật.
9. Chính sách bảo hành 10 năm chính hãng Huawei cho SUN2000-5K-LB0
SUN2000-5K-LB0 thuộc nhóm biến tần dân dụng trong chính sách Smart PV của Huawei. Nhóm này có thời hạn bảo hành tiêu chuẩn 10 năm theo chính sách hãng.[4]
Thời hạn bảo hành.
Nhóm biến tần dân dụng trong chính sách Huawei Smart PV có thời hạn bảo hành tiêu chuẩn 10 năm. Vì vậy, SUN2000-5K-LB0 được trình bày theo mức bảo hành 10 năm, không tự ghi thêm thời hạn khác nếu không có hợp đồng mở rộng.
Thời điểm bắt đầu.
Bảo hành thường được tính theo điều kiện lắp đặt, đưa vào vận hành, hồ sơ mua hàng và chính sách phân phối. Khách hàng nên giữ hóa đơn, phiếu xuất kho, seri thiết bị và ảnh tem để kiểm tra khi cần.
Trường hợp loại trừ.
Lỗi do lắp đặt sai, vận hành ngoài điều kiện tài liệu, tự ý tháo mở, sửa chữa không đúng, môi trường không phù hợp, thiên tai, sai điện áp hoặc mất thông tin nhận dạng sản phẩm có thể không thuộc phạm vi bảo hành.
10. Việt Nam Solar, nhà phân phối ủy quyền chính hãng biến tần Huawei
☎ Thông tin liên hệ Việt Nam Solar
Việt Nam Solar cung cấp SUN2000-5K-LB0 chính hãng, hỗ trợ tư vấn cấu hình inverter, tấm pin, pin lưu trữ, SmartGuard, vật tư AC/DC, lắp đặt và bảo hành theo hồ sơ kỹ thuật rõ ràng.[6][7]
11. Đánh giá thực tế khi lắp biến tần hybrid Huawei 5kW SUN2000-5K-LB0
Đánh giá thực tế của SUN2000-5K-LB0 dựa trên cấu hình kỹ thuật, điều kiện mái nhà, nhu cầu sử dụng điện và khả năng mở rộng pin lưu trữ. SUN2000-5K-LB0 phù hợp nhà dùng điện 1 pha, có nhu cầu lắp pin lưu trữ và muốn mở rộng hệ Huawei.
Phù hợp với gia đình dùng điện nhiều vào ban ngày.
Với công suất AC 5kW và công suất tấm pin khuyến nghị tối đa 7,500Wp, SUN2000-5K-LB0 phù hợp với gia đình thường dùng điều hòa, bơm nước, tủ lạnh, thiết bị bếp hoặc làm việc tại nhà vào ban ngày.
Phù hợp hệ có pin lưu trữ.
Cổng pin lưu trữ tương thích LUNA2000-S0 và LUNA2000-S1 giúp hệ thống lưu điện mặt trời dư vào ban ngày để sử dụng vào thời điểm phù hợp.
Điểm cần nói rõ với khách hàng.
Hệ thống cấp điện dự phòng cho phụ tải ưu tiên khi được cấu hình cùng SmartGuard, pin lưu trữ phù hợp và nhóm tải được thiết kế riêng.
12. Hiểu lầm phổ biến về biến tần Huawei SUN2000-5K-LB0
Các hiểu lầm thường gặp nằm ở dự phòng, công suất PV, IP66, MPPT, pin lưu trữ và bảo hành. Cần đọc đúng tài liệu thông số kỹ thuật để chọn cấu hình, không suy diễn từ một thông số riêng lẻ.
Hiểu sai
SUN2000-5K-LB0 tự cấp điện dự phòng cho toàn bộ nhà chỉ cần lắp riêng inverter.
Cách hiểu đúng
Đầu ra điện dự phòng có thông qua SmartGuard-63A-S0. Muốn dự phòng cần SmartGuard, pin lưu trữ phù hợp, phụ tải ưu tiên và cấu hình đúng.
Hiểu sai
Công suất PV khuyến nghị 7,500Wp nghĩa là cứ lắp đủ 7,500Wp trong mọi trường hợp.
Cách hiểu đúng
7,500Wp là công suất PV khuyến nghị tối đa của dòng máy 5kW. Thiết kế vẫn phải kiểm tra điện áp chuỗi, dòng điện, số MPPT, hướng mái và tiêu chuẩn đấu nối.
Hiểu sai
IP66 nghĩa là có thể lắp ở bất kỳ vị trí ngoài trời nào mà không cần che chắn.
Cách hiểu đúng
IP66 là cấp bảo vệ chống bụi và chống tia nước mạnh. Tài liệu vẫn khuyến nghị lắp nơi thông gió tốt, tránh môi trường ăn mòn và nên có mái che.
13. Câu hỏi thường gặp về biến tần hybrid Huawei SUN2000-5K-LB0
FAQ dưới đây tập trung vào chọn cấu hình, pin lưu trữ, dự phòng, MPPT, bảo hành, lắp đặt và tài liệu kỹ thuật của SUN2000-5K-LB0.
14. Giá biến tần Huawei SUN2000-5K-LB0, liên hệ Việt Nam Solar nhận báo giá
Giá SUN2000-5K-LB0 phụ thuộc cấu hình tấm pin, pin lưu trữ, SmartGuard, vật tư AC/DC và điều kiện thi công. Báo giá hệ hybrid cần tính theo inverter, tấm pin, pin lưu trữ, SmartGuard, vật tư AC/DC và điều kiện thi công thực tế.
