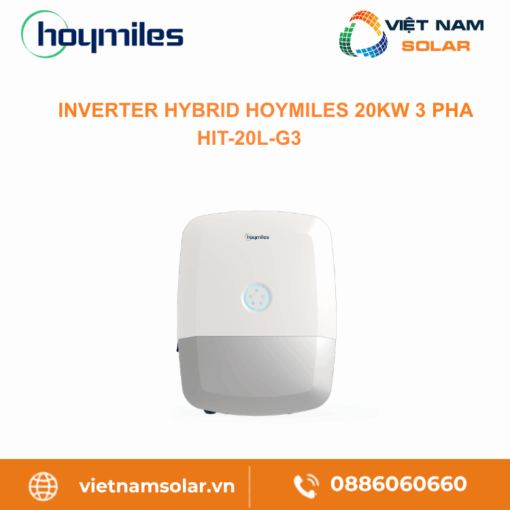

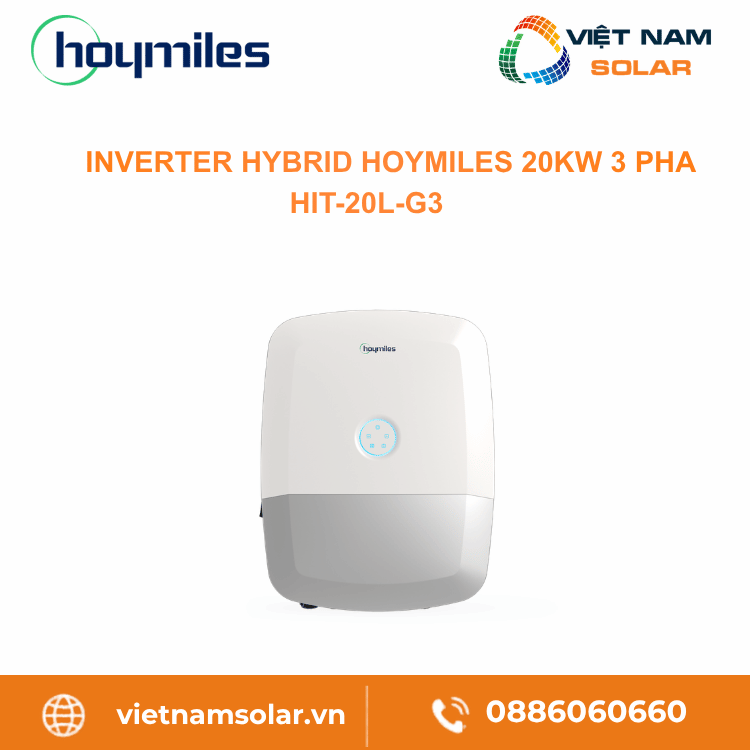

HIT-20L-G3 là gì? Inverter năng lượng mặt trời Hoymiles 20 kW 3 pha
HIT-20L-G3 là inverter hybrid ba pha của Hoymiles, mã 20 kW trong dòng HIT-(5-20)L-G3. [2] Inverter dùng cho hệ điện mặt trời kết hợp pin lưu trữ và lưới điện ba pha. [2] Trong hệ đó, inverter làm việc với ba đường điện: điện một chiều từ dàn pin mặt trời, điện tích trong cụm pin và điện lưới. [2] Phía PV chuyển đổi điện một chiều từ dàn pin mặt trời thành điện xoay chiều ba pha 380/400 V. [2] Cổng pin sạc và xả cụm pin trong dải 40 V tới 60 V. [2] Phía AC nối lưới theo cấu hình 3L/N/PE, tức ba dây pha, một dây trung tính và một dây tiếp địa. [2] Ngoài ngõ hòa lưới, thiết bị còn tích hợp một ngõ dự phòng riêng cho nhóm tải ưu tiên trong nhà. [2]
HIT-20L-G3 có công suất AC định mức 20 kW20 kW
Công suất AC định mức của HIT-20L-G3 là 20000 W, còn công suất biểu kiến tối đa khi nối lưới là 22000 VA. [2] Dòng AC đầu ra định mức là 30,4 A và tối đa 33,3 A. [2]
HIT-20L-G3 dùng 4 bộ MPPT cho 4 chuỗi tấm pin4 bộ MPPT
Thiết bị có bốn bộ MPPT, tên viết tắt của thuật toán dò điểm công suất cực đại trên dàn pin mặt trời. [2] Bốn bộ này kết nối tối đa 4 chuỗi tấm pin, mỗi bộ theo dõi một chuỗi. [2] Mỗi ngõ vào đạt dòng vào tối đa 20 A, dòng ngắn mạch tối đa cho phép là 30 A. [2]
Điểm nổi bật của inverter Hoymiles HIT-20L-G3
So với một inverter hòa lưới thuần, HIT-20L-G3 có thêm cổng pin lưu trữ và một ngõ dự phòng dành riêng cho nhóm tải ưu tiên. [2] Bộ quản lý năng lượng EMS hỗ trợ năm chế độ: tự dùng, tiết kiệm, dự phòng, cắt đỉnh phụ tải và vận hành theo khung giờ. [2] Phần vỏ máy làm gọn, lắp theo kiểu treo tường. [1]
HIT-20L-G3 cho phép lắp vượt công suất 200%200%
Dàn pin mặt trời đấu vào inverter đạt tối đa 200% công suất định danh của thiết bị. [1] Nói cách khác, công suất tấm pin lắp được gấp đôi công suất AC định mức. [1]
HIT-20L-G3 hỗ trợ tải ba pha mất cân bằng 100%Mất cân bằng 100%
Thiết bị hỗ trợ tải ba pha mất cân bằng tới 100%, còn công suất từng pha giới hạn ở 50% công suất định mức. [1] Khi phân tải cho từng pha, người thiết kế đối chiếu công suất của pha đó với giới hạn này.
HIT-20L-G3 hỗ trợ tám khung giờ sạc xả trong 24 giờ8 khung giờ
Một trong các chế độ vận hành của inverter là cắt đỉnh phụ tải, tiếng Anh gọi là Peak Shaving. [1] Người dùng cài được tối đa tám khung giờ sạc xả trong một chu kỳ 24 giờ, đặt theo giá điện từng thời điểm, cách vận hành này viết tắt là TOU. [1]
HIT-20L-G3 điều phối máy phát và tải bằng trí tuệ nhân tạoQuản lý bằng AI
Bộ EMS hỗ trợ quản lý máy phát điện, bơm nhiệt và tải thông minh bằng trí tuệ nhân tạo. [1]
HIT-20L-G3 mở rộng bằng cách ghép 10 bộ song song10 bộ
Một cụm ghép song song chứa nhiều nhất 10 bộ HIT-20L-G3, dùng cho cả hệ nối lưới lẫn hệ độc lập. [1]

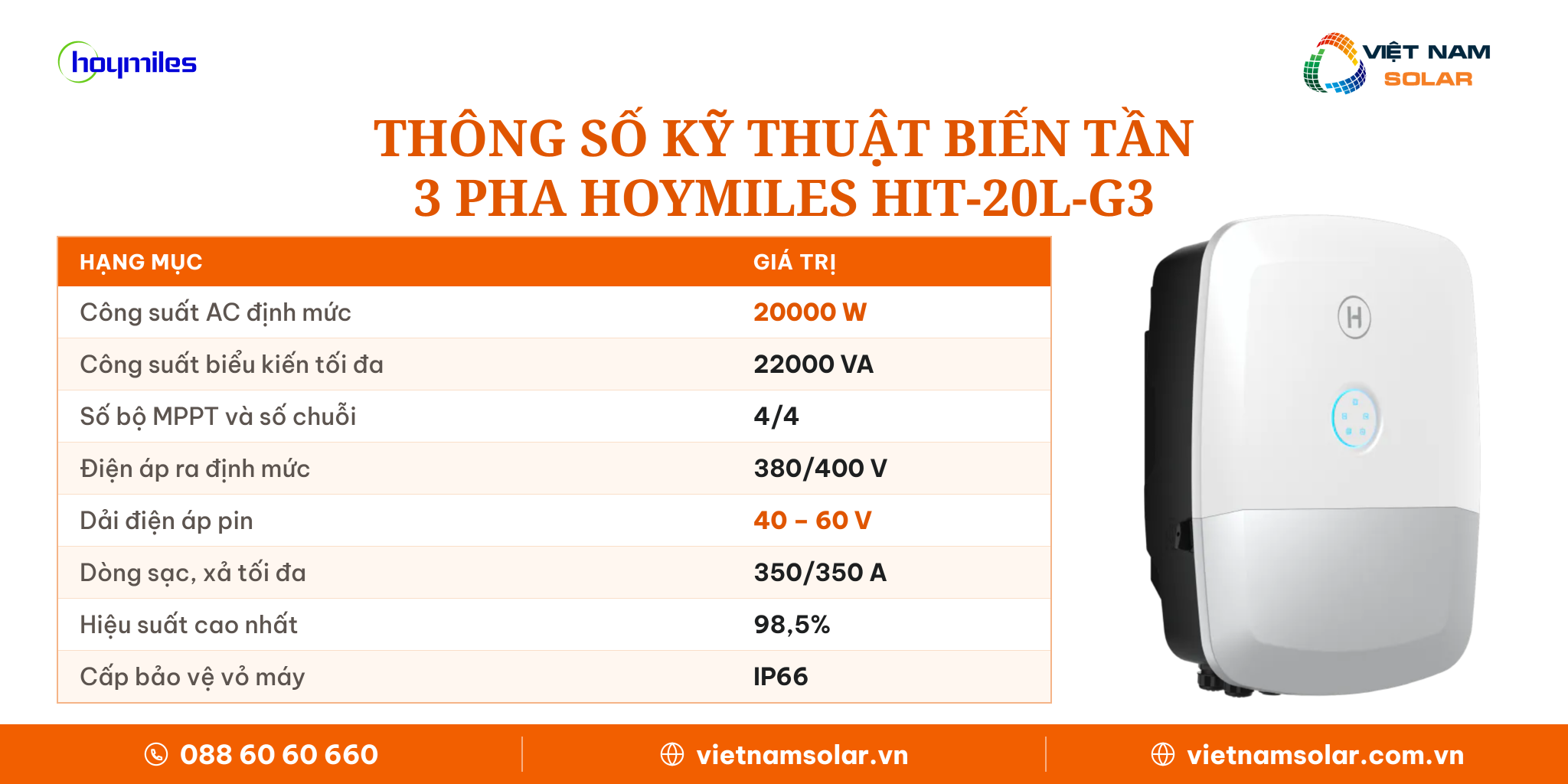

Bảng thông số kỹ thuật biến tần 3 pha HIT-20L-G3
Hiệu suất cao nhất của biến tần 3 pha HIT-20L-G3 đạt 98,5%, tính theo chuẩn châu Âu còn 98,0%, phần dò công suất MPPT đạt tới 99,9%. [2] Riêng đường xả pin ra AC, hiệu suất cao nhất đạt 95,7%. [2] Thân máy nặng 41 kg, vỏ đạt cấp bảo vệ IP66, bên trong dùng quạt thông minh để làm mát. [2]
Thông số kỹ thuật Technical specifications
Hoymiles HIT-20L-G3 · Inverter hybrid ba pha 20 kW · REV1.7 Region Global
Đầu vào từ dàn pin mặt trời PV input
Đây là bậc công suất cao nhất của dòng, với công suất dàn pin khuyến nghị tối đa 40000 W. [2] Bốn bộ MPPT chia đều số chuỗi, mỗi bộ nhận nhiều nhất 20 A và chịu dòng ngắn mạch 30 A. [2] Điện áp vào tối đa 1000 V, mức danh định 720 V, mức khởi động 150 V. [2] Bộ dò công suất làm việc trong dải 150-900 V. [2]
Pin lưu trữ Battery
Dải điện áp pin vẫn là 40 V tới 60 V thuộc nhóm áp thấp, với dòng sạc xả tối đa 350 A. [2] Cụm pin và dây dẫn phía một chiều phải chọn theo mức dòng này. [2] Chuẩn CAN nối inverter với BMS của pin lithium-ion để điều chỉnh dòng sạc. [2] Ắc quy chì-axit áp dụng kiểu sạc ba giai đoạn hoặc sạc cân bằng, còn cảm biến nhiệt độ gắn ngoài là phụ kiện tùy chọn. [2]
Đầu ra hòa lưới AC output on-grid
Bậc 20 kW có công suất AC định mức 20000 W và công suất biểu kiến tối đa 22000 VA. [2] Dòng ra định mức 30,4 A cùng dòng ra tối đa 33,3 A là hai mức dòng cao nhất của dòng HIT-(5-20)L-G3. [2] Kiểu đấu là ba pha bốn dây 3L/N/PE, điện áp 380/400 V, dải làm việc 266-480 V. [2] Dòng bypass AC liên tục vẫn giới hạn ở 50 A dù công suất tăng. [2]
Ngõ dự phòng Back-up output
Ngõ dự phòng cấp công suất định mức 20000 W, với ngưỡng biểu kiến tối đa 40000 VA trong 10 giây. [2] Đây là ngưỡng quá tải tức thời, không dùng làm căn cứ chọn tải chạy liên tục. [2] Dòng ra liên tục tối đa là 30,4 A và méo dạng áp THDv dưới 3% với tải tuyến tính. [2] Nhóm tải ưu tiên nối vào ngõ này cần tính riêng phần dòng khởi động.
Ngõ dự phòng chỉ đạt mức công suất biểu kiến tối đa khi phía PV và phía pin cấp đủ công suất. [2]
Kích thước và điều kiện làm việc Mechanical data
Bậc công suất cao nhất vẫn dùng chung thân máy 539 × 696 × 232 mm nặng 41 kg, treo tường khi lắp. [2] Việc làm mát do quạt thông minh đảm nhiệm. [2] Dải nhiệt độ -25 °C tới +65 °C với ngưỡng giảm tải 45 °C, độ ẩm cho phép 0-95% không ngưng tụ. [2] Cấp bảo vệ IP66 và độ cao lắp đặt tối đa 4000 m, giảm tải từ 2000 m. [2]
Con số 539 × 696 × 232 mm chỉ tính phần thân, chưa cộng thêm đầu nối và giá đỡ đi kèm khi lắp. [2]
Theo dõi và truyền thông Interface and communication
Trạng thái hiển thị bằng đèn LED trên thân, còn phần cài đặt thực hiện trên ứng dụng di động. [2] DRM cùng 2 × DI và 2 × DO tạo thành nhóm tín hiệu số vào ra. [2] RS485 là chuẩn truyền thông sẵn có, còn Wi-Fi, Ethernet và 4G nằm ở nhóm tùy chọn. [2] Sơ đồ đấu và cách khai báo từng cổng nằm trong sách hướng dẫn sử dụng.
Các lớp bảo vệ Protection
Nhóm bảo vệ gồm bảy chức năng có sẵn và một chức năng tùy chọn. [2] Bảy chức năng có sẵn là chống đảo lưới, chống ngược cực chuỗi tấm pin, đo điện trở cách điện, giám sát dòng rò, quá dòng AC, ngắn mạch AC, quá áp và thấp áp AC. [2] Bảo vệ hồ quang AFCI là chức năng tùy chọn duy nhất. [2] Chống sét lan truyền đạt cấp DC Type II và AC Type II. [2]
Tiêu chuẩn áp dụng Standards
Bảng tiêu chuẩn chia hai nhóm, một nhóm cho đấu nối lưới và một nhóm cho an toàn cùng tương thích điện từ. [2] Nhóm đấu nối lưới liệt kê 16 tiêu chuẩn, gồm cả IEC 61727, IEC 62116 và AS/NZS 4777.2:2020. [2] Nhóm an toàn nêu IEC 62109-1/-2 kèm EN 61000-6-1/-2/-3/-4. [2] Việc áp dụng tiêu chuẩn nào cho một công trình cụ thể do đơn vị điện lực địa phương xác định.
Giá HIT-20L-G3 và cách nhận báo giá
Giá inverter hybrid Hoymiles HIT-20L-G3 tại Việt Nam Solar được xây dựng theo cấu hình thực tế của từng công trình. Do mỗi hệ thống có nhu cầu sử dụng điện, quy mô dàn pin, dung lượng lưu trữ và phương án đấu nối khác nhau, mức giá chỉ có thể xác định chính xác sau khi kỹ thuật viên khảo sát tại chỗ. [3] Vì vậy, Việt Nam Solar không áp dụng một mức giá cố định mà sẽ lập báo giá riêng cho từng hồ sơ. [3]
Quý khách có thể liên hệ hotline 088.60.60.660 để đặt lịch khảo sát và nhận báo giá HIT-20L-G3 kèm phương án đấu nối phù hợp. [3] Ngoài ra, hệ thống cửa hàng Việt Nam Solar có thông tin địa chỉ từng chi nhánh, giúp khách hàng thuận tiện lựa chọn địa điểm gần nhất để xem sản phẩm và được tư vấn trực tiếp. [3]
Để quá trình khảo sát và lên phương án diễn ra nhanh hơn, khách hàng nên chuẩn bị trước hóa đơn tiền điện trong vài tháng gần nhất hoặc mức tiêu thụ điện trung bình hàng tháng, diện tích và hướng mái còn trống, loại nguồn điện đang sử dụng là một pha hay ba pha, cùng danh sách các thiết bị cần duy trì hoạt động khi mất điện. [3] Từ các dữ liệu này và kết quả khảo sát thực tế, kỹ thuật viên Việt Nam Solar sẽ xác định công suất dàn pin mặt trời, dung lượng pin lưu trữ và phương án đấu nối phù hợp, sau đó gửi báo giá chi tiết cho từng công trình. [3]
Bảo hành inverter hybrid 3 pha HIT-20L-G3 tại Việt Nam Solar
Inverter hybrid HIT-20L-G3 xếp vào nhóm inverter lưu trữ dân dụng (Residential Storage Inverter). [7] Nhóm này hưởng bảo hành giới hạn 10 năm theo điều khoản dành cho khu vực Đông Nam Á, trong đó có Việt Nam. [7] Chứng thư bảo hành áp dụng hình thức đổi sản phẩm và chỉ tính cho bản thân inverter, không gồm chi phí tháo lắp, chi phí chạy thử hay các thiết bị khác trong hệ. [7] Trung tâm bảo hành của Việt Nam Solar nhận và xử lý yêu cầu theo quy trình đăng trong trang chính sách bảo hành Hoymiles. [5]
HIT-20L-G3 được bảo hành 10 năm theo điều khoản Hoymiles10 năm
Mỗi inverter lưu trữ dân dụng bán ra hưởng thời hạn bảo hành giới hạn 10 năm. [7] Mô-đun truyền thông đi kèm hưởng thời hạn 2 năm, công tơ thông minh dòng Meter-G3 hưởng 3 năm. [7]
Thời hạn bảo hành tính theo mốc nào đến trướcMốc sớm hơn
Bảo hành tính từ ngày lắp đặt sản phẩm hoặc từ mốc 4 tháng kể từ ngày Hoymiles xuất hàng, mốc nào đến trước thì lấy mốc đó. [7] Mốc bắt đầu được xem xét lại khi khách hàng gửi hóa đơn hoặc hợp đồng mua bán tới [email protected]. [7]
Quyền bảo hành chỉ chuyển nhượng khi thiết bị giữ nguyên vị trí lắp đặtĐiều kiện
Người được bảo hành là người mua đầu tiên, quyền này chỉ chuyển nhượng khi sản phẩm vẫn ở đúng vị trí lắp đặt ban đầu. [7] Bảo hành chỉ giữ hiệu lực khi đơn vị lắp đặt có chuyên môn phù hợp thực hiện đúng quy trình. [7]
Chứng thư bảo hành có danh sách trường hợp loại trừLoại trừ
Phạm vi bảo hành không gồm sự kiện bất khả kháng, thông gió không đủ, môi trường ăn mòn và hư hỏng xảy ra trong quá trình vận chuyển. [7] Lắp đặt hoặc vận hành sai hướng dẫn sử dụng (User Manual) và hướng dẫn lắp đặt nhanh (Quick Installation Guide) cũng nằm ngoài phạm vi. [7] Hàng mua qua đại lý chưa được Hoymiles ủy quyền nằm trong nhóm loại trừ của chứng thư bảo hành. [7]
Khách hàng gửi hồ sơ đổi máy kèm hóa đơn gốcHồ sơ
Khi mở hồ sơ đổi máy, khách hàng gửi mã sản phẩm, số seri, mã lỗi kèm mô tả hiện tượng, bản sao hóa đơn mua hàng gốc và sơ đồ hệ thống. [7] Hồ sơ thiếu chứng từ mua hàng hợp lệ thì trung tâm bảo hành chưa đủ căn cứ để bắt đầu xử lý. [7]
Số seri tra được trên trang chính hãng HoymilesTra số seri
Hoymiles mở trang tra cứu công khai để đối chiếu số seri trên tem máy với dữ liệu của hãng. [6] Giấy chứng nhận nhà phân phối Hoymiles cấp cho Việt Nam Solar đăng công khai, khách hàng mở ra đối chiếu bất cứ lúc nào. [4]
Việt Nam Solar tiếp nhận máy tại ba chi nhánh, mỗi chi nhánh có nơi tiếp khách và kho hàng riêng.
Văn phòng 188 ĐHT41, P. Đông Hưng Thuận, TP.HCM.
Kho hàng 2939 QL1A, P. Đông Hưng Thuận, TP.HCM.
Đường dây nóng: 088.60.60.660
Showroom 41D Mậu Thân, P. Cái Khế, TP. Cần Thơ.
Tổng kho Khu vực Trạng Thọ A, P. Trung Nhứt, TP. Cần Thơ.
Đường dây nóng: 094.42.44.424
Kho và showroom Thôn Đông Dinh, Xã Diên Khánh, Khánh Hòa.
Đường dây nóng: 081.60.60.660
Tài liệu kỹ thuật chính hãng Hoymiles cho HIT-20L-G3
Tài liệu kỹ thuật chính hãng Hoymiles cho HIT-20L-G3 viết chung cho cả dòng HIT-(5-20)L-G3, nên mỗi bản đều liệt kê đủ tám mã của dòng. [2]
Câu hỏi thường gặp về điện mặt trời hòa lưới HIT-20L-G3
Inverter hybrid và inverter thường khác nhau ở đâu?
Inverter hòa lưới thông thường chỉ đổi điện một chiều từ dàn pin mặt trời thành điện xoay chiều cấp cho tải điện và cho lưới. [1] HIT-20L-G3 thuộc nhóm hybrid nên có thêm cổng pin, vừa hòa lưới vừa sạc và xả cụm pin lưu trữ. [2] Ngõ dự phòng của HIT-20L-G3 tách khỏi ngõ hòa lưới và dùng riêng cho nhóm tải ưu tiên. [2]
Biến tần hybrid gồm những loại nào?
Người dùng phân loại biến tần hybrid theo số pha đầu ra, theo dải điện áp pin và theo số bộ MPPT của từng dòng. [2] Theo cách đó, HIT-20L-G3 thuộc nhóm ba pha dùng cụm pin áp thấp, nối lưới theo cấu hình 3L/N/PE. [2] Cổng pin của HIT-20L-G3 sử dụng được hai loại nguồn tích trữ là pin lithium-ion và ắc quy chì-axit. [2]
HIT-20L-G3 có lưu điện được không?
HIT-20L-G3 có cổng pin nên lưu được điện. [2] Dòng sạc và dòng xả của cụm pin đạt tối đa 350/350 A, hiệu suất xả pin ra AC cao nhất đạt 95,7%. [2] Ắc quy chì-axit sạc theo kiểu ba giai đoạn và sạc cân bằng, còn pin lithium-ion sạc theo chế độ tự điều chỉnh của BMS. [2]
Nên chọn hệ hòa lưới hay hệ hybrid có pin lưu trữ?
Hệ hòa lưới thuần không có cổng pin, cũng không có ngõ dự phòng để nuôi tải khi lưới ngừng. [1] HIT-20L-G3 có sẵn cả cổng pin và ngõ dự phòng riêng cho nhóm tải ưu tiên trong nhà. [2] Người mua cân đối chi phí ban đầu với nhu cầu dùng điện lúc mất điện lưới rồi chọn hướng phù hợp.
MPPT là gì?
MPPT là thuật toán dò điểm làm việc cho công suất cực đại trên chuỗi tấm pin. [1] Trên HIT-20L-G3, dải điện áp MPPT là 150 V tới 900 V, hiệu suất dò công suất đạt tới 99,9%. [2]
Bám tải Zero Export nghĩa là gì?
Bám tải, tên tiếng Anh là Zero Export, là cách chạy hệ sao cho phần điện đẩy lên lưới không vượt quá mức tải điện đang tiêu thụ. Bộ EMS có chế độ tự dùng, còn số đo tại điểm đấu nối lấy từ công tơ tích hợp trong HIT-20L-G3. [2] Công trình bị ràng buộc không cho phát lên lưới thì cài chế độ vận hành theo đúng User Manual của dòng HIT-(5-20)L-G3.
Mất điện lưới thì thiết bị nào vẫn hoạt động?
Ngõ dự phòng của HIT-20L-G3 có công suất đầu ra định mức 20000 W và dòng đầu ra liên tục tối đa 30,4 A. [2] Mức biểu kiến cao nhất của ngõ này là 40000 VA trong 10 giây. [2] Khi chọn tải đấu vào ngõ dự phòng, người lắp cộng công suất các thiết bị chạy cùng lúc, sau đó cộng thêm dòng khởi động của từng thiết bị.
Ghép song song được nhiều nhất bao nhiêu bộ?
Một cụm HIT-20L-G3 ghép song song nhiều nhất 10 bộ, áp dụng cho hệ nối lưới và hệ độc lập. [1] Đơn vị thiết kế xác định số bộ dùng thật trong một dự án theo tải điện và dàn pin mặt trời.
Có lắp HIT-20L-G3 ngoài trời được không?
Vỏ máy đạt cấp bảo vệ IP66 và lắp theo kiểu treo tường. [2] Dải nhiệt độ làm việc là -25 °C tới +65 °C, giảm tải khi vượt 45 °C. [2] Vị trí lắp phải theo đúng hướng dẫn lắp đặt, vì thông gió không đủ là một trường hợp loại trừ bảo hành. [7]
Mua HIT-20L-G3 chính hãng ở đâu?
Hàng chính hãng HIT-20L-G3 bán tại hệ thống cửa hàng Việt Nam Solar, danh sách điểm bán đăng công khai trên website. [3] Mỗi chi nhánh trong danh sách có địa chỉ và số điện thoại riêng để khách hàng liên hệ với điểm gần công trình nhất. [3]
