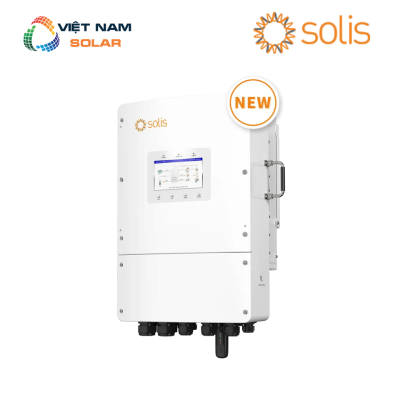

S6-EH3P12K02-NV-YD-L – Inverter Hybrid Solis 12KW 3 Pha (Áp Thấp)
88 ₫
Đã bán 2.629⚡
Thông số kỹ thuật
Solis S6-EH3P12K02-NV-YD-L · 12kW 3 Pha
Thông tin sản phẩm / Product Information
| Model code / Mã sản phẩm | S6-EH3P12K02-NV-YD-L |
| Thương hiệu | Solis |
| Inverter Type / Loại inverter | Hybrid |
| Phase / Số pha | Three Phase | Low Voltage |
Đầu vào DC phía PV / Input DC (PV side)
| Recommended max. PV array size / Công suất PV khuyến nghị tối đa | 24 kW |
| Max. usable PV input power / Công suất PV đầu vào khả dụng tối đa | 19.2 kW |
| Max. input voltage / Điện áp đầu vào tối đa | 1000 V |
| Rated voltage / Điện áp định mức | 550 V |
| Start-up voltage / Điện áp khởi động | 160 V |
| MPPT voltage range / Dải MPPT | 200 – 850 V |
| Max. input current / Dòng đầu vào tối đa | 20 A / 40 A |
| Max. short circuit current / Dòng ngắn mạch tối đa | 30 A / 50 A |
| MPPT number / Max. input strings number / Số bộ theo dõi MPPT / Số chuỗi đầu vào tối đa | 2 / 3 |
Pin lưu trữ / Battery
| Battery type / Pin lưu trữ tương thích | Li-ion / Lead-acid |
| Battery voltage range / Dải điện áp pin | 40 – 60 V |
| Max. charge / discharge current / Dòng sạc / xả tối đa | 250 A |
| Number of battery port / Number of BMS port / Số cổng pin / số cổng BMS | 2 / 1 |
| Max. charge / discharge current of each port / Dòng sạc / xả tối đa mỗi cổng | 150 A |
| Communication / Giao tiếp | CAN / RS485 |
Đầu ra AC phía lưới / Output AC (Grid side)
| Rated output power / Công suất AC định mức | 12 kW |
| Max. apparent output power / Công suất biểu kiến đầu ra tối đa | 12 kVA |
| Rated grid voltage / Điện áp lưới định mức | 3/N/PE, 220 V / 380 V; 3/N/PE, 230 V / 400 V |
| Rated grid frequency / Tần số lưới định mức | 50 Hz / 60 Hz |
| Rated grid output current / Dòng AC định mức | 18.2 A / 17.3 A |
| Power factor / Hệ số công suất | > 0.99 (0.8 leading – 0.8 lagging) |
| THDi / Tổng méo hài dòng điện | < 3% |
Đầu vào AC phía lưới / Input AC (Grid side)
| Max. input current / Dòng điện đầu vào tối đa | 27.3 A / 26.0 A |
Đầu ra AC dự phòng / Output AC (Back-up)
| Rated output power / Công suất ngõ dự phòng | 12 kW |
| Max. apparent output power / Khả năng chịu quá tải | 2 times of rated power, 10 s |
| Back-up switch time / Thời gian chuyển mạch dự phòng | < 10 ms |
| Rated output voltage / Điện áp AC định mức | 3/N/PE, 220 V / 380 V; 3/N/PE, 230 V / 400 V |
| Rated frequency / Tần số định mức | 50 Hz / 60 Hz |
| Rated output current / Dòng điện đầu ra định mức | 18.2 A / 17.3 A |
| Max. AC passthrough current / Dòng AC đi xuyên tối đa | 50 A |
| THDv (@linear load) / Tổng méo hài điện áp với tải tuyến tính | < 3% |
Đầu vào AC phía máy phát / Input AC (Generator side)
| Max. input power / Công suất đầu vào tối đa | 12 kW |
| Rated input current / Dòng điện đầu vào định mức | 18.2 A / 17.3 A |
| Rated input voltage / Điện áp đầu vào định mức | 3/N/PE, 220 V / 380 V; 3/N/PE, 230 V / 400 V |
| Rated input frequency / Tần số đầu vào định mức | 50 Hz / 60 Hz |
Hiệu suất / Efficiency
| Max. efficiency / Hiệu suất tối đa | 97.5% |
| EU efficiency / Hiệu suất EU | 96.4% |
| BAT charged by PV / AC max. efficiency / Hiệu suất tối đa khi pin được sạc bằng PV / AC | 95.0% / 94.4% |
| Battery discharged efficiency / Hiệu suất xả pin | 94.5% |
Bảo vệ / Protection
| Surge protection / Bảo vệ chống sét lan truyền | DC Type II / AC Type II (Optional) |
| Output over current protection / Bảo vệ quá dòng đầu ra | Yes |
| Insulation resistance monitoring / Giám sát điện trở cách điện | Yes |
| Residual current detection / Phát hiện dòng điện dư | Yes |
| Integrated PV switch / Công tắc PV tích hợp | Yes |
| DC reverse-polarity protection / Bảo vệ ngược cực DC | Yes |
| Protection class / Over voltage category / Cấp bảo vệ / Danh mục quá áp | I / II (PV and BAT), III (MAINS and BACKUP and GEN) |
| Integrated AFCI 2.0 / AFCI 2.0 tích hợp | Optional |
| Anti-islanding protection / Bảo vệ chống đảo lưới | Yes |
Dữ liệu chung / General Data
| Max. power per phase / Công suất tối đa mỗi pha | 50% rated power |
| Dimensions (W × H × D) / Kích thước | 430 × 660 × 305 mm |
| Weight / Trọng lượng | 42 kg |
| Topology / Cấu trúc | Non-isolated (PV), Isolated (Battery) |
| Self-consumption / Tự tiêu thụ | < 30 W |
| Operating temperature range / Dải nhiệt độ làm việc | -25 ~ +60°C |
| Relative humidity / Độ ẩm tương đối | 0 – 100% |
| Ingress protection / Cấp bảo vệ | IP66 |
| Noise emission (typical) / Độ ồn phát ra điển hình | < 65 dB(A) |
| Cooling concept / Cách làm mát | Intelligent fan-cooling |
| Max. operation altitude / Độ cao hoạt động tối đa | 4000 m |
| Grid connection standard / Tiêu chuẩn kết nối lưới | EN 50549-1/-10, VDE 4105&VDE 0124, NRS 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, SriLanka, EN 50438L, Vietnam, MEA, PEA, CEI 0-21 |
| Safety / EMC standard / Tiêu chuẩn an toàn / EMC | IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4 |
Tính năng / Features
| PV connection / Kết nối PV | MC4 Quick connection plug |
| Battery connection / Kết nối pin | Screw terminal |
| AC connection / Kết nối AC | Screw terminal |
| Display / Hiển thị | 7.0″ LCD display & Bluetooth + APP |
| Communication interface / Giao diện truyền thông | Standard: WIFI+LAN+Bluetooth, CAN-BMS, CAN-Parallel×2, RS485-Meter, RS485, DRM, DI, DO×4; Optional: 2G/3G/4G |
Trung tâm chính sách
Thông tin & chính sách
Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.
Về chúng tôi
01
Giới thiệu công ty
Lịch sử hình thành và phát triển.
02
Tầm nhìn & Sứ mệnh
Định hướng phát triển bền vững.
03
Chứng chỉ hành nghề
Giấy phép, chứng nhận và năng lực.
04
Báo chí viết về VNS
Thông tin truyền thông và báo chí.
05
Công trình điện mặt trời
Dự án tiêu biểu đã triển khai.
06
Danh sách cửa hàng
Hệ thống điểm bán trên toàn quốc.
07
Đăng ký đối tác
Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
× Đóng
1 / 5

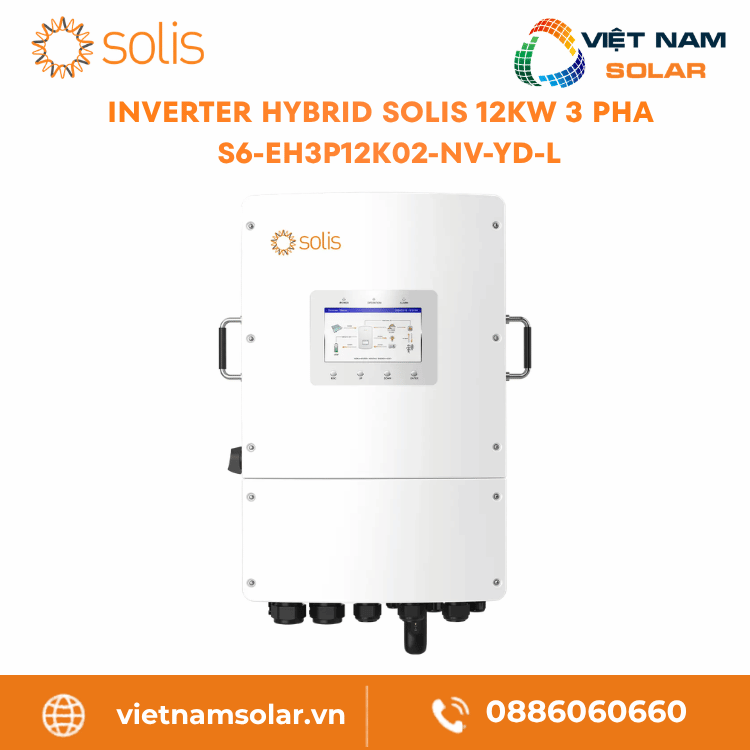

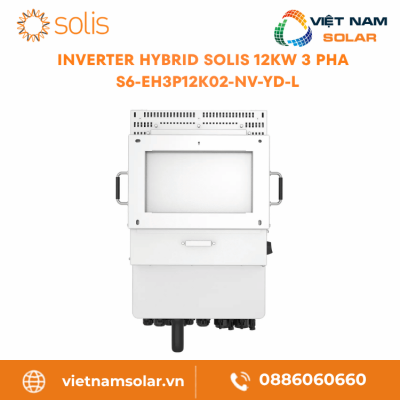

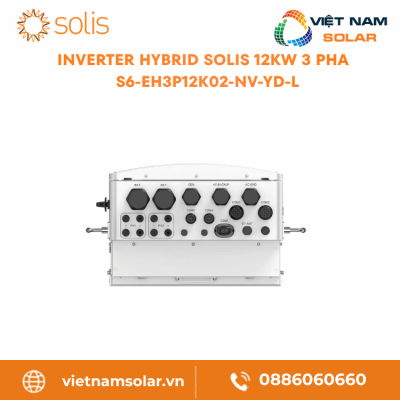

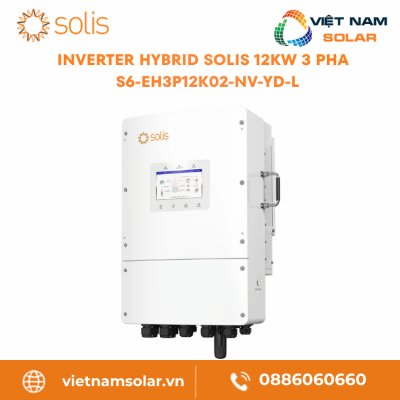

S6-EH3P12K02-NV-YD-L – Inverter Hybrid Solis 12KW 3 Pha (Áp Thấp)
S6-EH3P12K02-NV-YD-L là inverter hybrid Solis 12kW 3 pha áp thấp trong series S6-EH3P(5-18)K02-NV-YD-L. Model này hợp với công trình 3 pha cần vừa hòa lưới, vừa nạp pin lưu trữ, vừa duy trì nhánh backup khi điện lưới bị gián đoạn. Thiết bị dùng pin 40-60V, backup 12kW, có cổng máy phát, smart load, CT hoặc meter và giám sát qua SolisCloud.[1][3]
Điểm đáng chú ý của bản 12K là biên PV rộng hơn bản 10K nhưng vẫn dùng hệ pin áp thấp. PV khuyến nghị tối đa đạt 24kW, PV sử dụng tối đa 19.2kW, có 2 MPPT với tối đa 3 chuỗi đầu vào, dòng PV tối đa 20A / 40A và dòng ngắn mạch tối đa 30A / 50A. Phần pin hỗ trợ dòng sạc/xả tối đa 250A, 2 cổng pin, 1 cổng BMS và giao tiếp CAN / RS485.[1]
Với cấp bảo vệ IP66, làm mát bằng quạt thông minh, màn hình LCD 7 inch, Bluetooth và APP, S6-EH3P12K02-NV-YD-L phù hợp nhà lớn, biệt thự, xưởng nhỏ, kho lạnh nhẹ, văn phòng và hệ 3 pha có nhu cầu dùng pin lưu trữ. Khi bật chế độ tải không cân bằng, một pha có thể cấp tối đa 50% công suất định mức, tương đương 6kW cho model 12kW.[3]
S6-EH3P12K02-NV-YD-L là inverter hybrid Solis 12kW 3 pha áp thấp, dùng pin 40-60V, PV khuyến nghị tối đa 24kW, backup 12kW, chuyển mạch dưới 10ms, IP66 và bảo hành tiêu chuẩn 5 năm.[1][4]
📖 Mục lục bài viết
- 1. Tính năng nổi bật của inverter hybrid Solis S6-EH3P12K02-NV-YD-L 12KW 3 pha
- 2. Thông số kỹ thuật inverter hybrid Solis S6-EH3P12K02-NV-YD-L 12KW 3 pha
- 3. Chứng nhận và tiêu chuẩn kết nối lưới của inverter Solis S6-EH3P12K02-NV-YD-L
- 4. Các model cùng series Solis S6-EH3P(5-18)K02-NV-YD-L
- 5. Tài liệu kỹ thuật chính hãng inverter Solis S6-EH3P12K02-NV-YD-L
- 6. Hướng dẫn lắp đặt inverter Solis S6-EH3P12K02-NV-YD-L 12KW 3 pha
- 7. Bảo trì định kỳ inverter Solis S6-EH3P12K02-NV-YD-L 12KW 3 pha
- 8. Xử lý sự cố và mã cảnh báo của inverter Solis S6-EH3P12K02-NV-YD-L
- 9. Chính sách bảo hành inverter Solis S6-EH3P12K02-NV-YD-L 12KW 3 pha
- 10. Việt Nam Solar, nhà phân phối ủy quyền inverter Solis S6-EH3P12K02-NV-YD-L
- 11. Đánh giá thực tế inverter Solis S6-EH3P12K02-NV-YD-L 12KW 3 pha
- 12. Hiểu lầm phổ biến về inverter hybrid Solis S6-EH3P12K02-NV-YD-L
- 13. Câu hỏi thường gặp về inverter Solis S6-EH3P12K02-NV-YD-L 12KW 3 pha
- 14. Giá inverter Solis S6-EH3P12K02-NV-YD-L và nhận báo giá
📚 Danh mục:1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá
1. Tính năng nổi bật của inverter hybrid Solis S6-EH3P12K02-NV-YD-L 12KW 3 pha Nổi bật
S6-EH3P12K02-NV-YD-L tập trung vào hệ 3 pha cần lưu trữ điện. Thiết bị vừa nhận PV, vừa sạc pin, vừa cấp tải backup và vẫn quản lý được máy phát, smart load, CT hoặc meter trong cùng hệ thống.[1][3]
12kW
Công suất 3 pha cho tải lớn
Model 12K có công suất đầu ra AC định mức 12kW và công suất biểu kiến tối đa 12kVA. Dòng điện lưới định mức đạt 18.2A / 17.3A trên hệ 3/N/PE 220V / 380V hoặc 230V / 400V. Đây là mức phù hợp cho hệ 3 pha cần vận hành nhiều nhóm tải cùng lúc.[1]
Hybrid
Ghép pin áp thấp 40-60V
Thiết bị dùng pin Li-ion hoặc Lead-acid trong dải 40-60V. Dòng sạc/xả tối đa 250A giúp hệ lưu trữ phản hồi tốt hơn khi tải thay đổi nhanh. Cổng BMS hỗ trợ CAN / RS485 để đồng bộ trạng thái pin và inverter.[1]
PV 24kW
Dàn PV lớn hơn công suất inverter
Công suất PV khuyến nghị tối đa đạt 24kW, công suất PV sử dụng tối đa 19.2kW. Cấu hình này hợp với mái có diện tích tốt, cần sản lượng ban ngày cao để vừa cấp tải vừa nạp pin lưu trữ.[1]
2 MPPT
2 MPPT, tối đa 3 chuỗi PV
S6-EH3P12K02-NV-YD-L có 2 MPPT với tối đa 3 chuỗi đầu vào. Dòng đầu vào tối đa 20A / 40A và dòng ngắn mạch tối đa 30A / 50A giúp thiết bị phù hợp nhiều cấu hình tấm pin công suất cao.[1]
Backup
Dự phòng 12kW cho tải ưu tiên
Cổng backup có công suất định mức 12kW, thời gian chuyển mạch dưới 10ms và khả năng quá tải 2 lần công suất định mức trong 10 giây. Nhóm tải quan trọng vẫn cần được tách riêng để hệ chạy ổn định khi điện lưới gián đoạn.[1]
Điểm cần chốt trước khi mua Với model 12kW 3 pha, nên nhìn cả hệ chứ không chỉ nhìn công suất inverter. Các điểm cần rõ gồm PV, pin lưu trữ, tải backup, tải một pha lớn nhất, CT hoặc meter, máy phát và chế độ vận hành SolisCloud.
2. Thông số kỹ thuật inverter hybrid Solis S6-EH3P12K02-NV-YD-L 12KW 3 pha Thông số
Bảng thông số của S6-EH3P12K02-NV-YD-L cần đọc theo đúng cột 12K. Các chỉ số chính gồm AC 12kW, PV khuyến nghị 24kW, PV sử dụng tối đa 19.2kW, pin 40-60V, dòng sạc/xả 250A, backup 12kW, IP66 và bảo hành tiêu chuẩn 5 năm.[1][4]
Công suất AC12kW3 pha
LoạiHybridCó cổng pin lưu trữ
Cấp bảo vệIP66Chống bụi, chống nước
Input DC / Đầu vào tấm pin
| Model / Mã sản phẩm | S6-EH3P12K02-NV-YD-L |
| Recommended max. PV array size / Công suất dàn pin PV khuyến nghị tối đa | 24 kW[1] |
| Max. usable PV input power / Công suất PV sử dụng tối đa | 19.2 kW[1] |
| Max. input voltage / Điện áp đầu vào tối đa | 1000 V[1] |
| Rated voltage / Điện áp định mức DC | 550 V[1] |
| Start-up voltage / Điện áp khởi động | 160 V[1] |
| MPPT voltage range / Dải điện áp MPPT | 200-850 V[1] |
| Max. input current / Dòng điện đầu vào tối đa | 20 A / 40 A[1] |
| Max. short circuit current / Dòng ngắn mạch tối đa | 30 A / 50 A[1] |
| MPPT number / Max. input strings number / Số MPPT / số chuỗi đầu vào tối đa | 2 / 3[1] |
Battery / Pin lưu trữ
| Battery type / Loại pin lưu trữ | Li-ion / Lead-acid[1] |
| Battery voltage range / Dải điện áp pin | 40-60 V[1] |
| Max. charge / discharge current / Dòng sạc/xả tối đa | 250 A[1] |
| Max. charge / discharge current of each port / Dòng sạc/xả tối đa mỗi cổng | 150 A[1] |
| Number of battery port / number of BMS port / Số cổng pin / số cổng BMS | 2 / 1[1] |
| Communication / Giao tiếp pin | CAN / RS485[1] |
Output AC / Đầu ra hòa lưới
| Rated output power / Công suất đầu ra định mức | 12 kW[1] |
| Max. apparent output power / Công suất biểu kiến đầu ra tối đa | 12 kVA[1] |
| Rated grid voltage / Điện áp lưới định mức | 3/N/PE, 220 V / 380 V; 3/N/PE, 230 V / 400 V[1] |
| Rated grid frequency / Tần số lưới định mức | 50 Hz / 60 Hz[1] |
| Rated grid output current / Dòng điện lưới đầu ra định mức | 18.2 A / 17.3 A[1] |
| Power factor / Hệ số công suất | >0.99, điều chỉnh từ 0.8 sớm pha đến 0.8 trễ pha[1] |
| THDi / Tổng méo hài dòng điện | <3%[1] |
Input AC / Đầu vào lưới
| Max. input current / Dòng đầu vào tối đa | 27.3 A / 26.0 A[1] |
Output AC Back-up / Đầu ra dự phòng
| Rated output power / Công suất đầu ra dự phòng định mức | 12 kW[1] |
| Max. apparent output power / Công suất biểu kiến tối đa | 2 lần công suất định mức, 10 giây[1] |
| Back-up switch time / Thời gian chuyển mạch dự phòng | <10 ms[1] |
| Rated output voltage / Điện áp đầu ra định mức | 3/N/PE, 220 V / 380 V; 3/N/PE, 230 V / 400 V[1] |
| Rated frequency / Tần số định mức | 50 Hz / 60 Hz[1] |
| Rated output current / Dòng đầu ra định mức | 18.2 A / 17.3 A[1] |
| Max. AC passthrough current / Dòng AC passthrough tối đa | 50 A[1] |
| THDv (@linear load) / Tổng méo hài điện áp với tải tuyến tính | <3%[1] |
Input AC Generator / Đầu vào máy phát
| Max. input power / Công suất đầu vào tối đa | 12 kW[1] |
| Rated input current / Dòng đầu vào định mức | 18.2 A / 17.3 A[1] |
| Rated input voltage / Điện áp đầu vào định mức | 3/N/PE, 220 V / 380 V; 3/N/PE, 230 V / 400 V[1] |
| Rated input frequency / Tần số đầu vào định mức | 50 Hz / 60 Hz[1] |
Efficiency / Hiệu suất
| Max. efficiency / Hiệu suất tối đa | 97.5%[1] |
| EU efficiency / Hiệu suất theo chuẩn châu Âu | 96.4%[1] |
| BAT charged by PV / AC max. efficiency / Hiệu suất tối đa khi sạc pin từ PV / AC | 95.0% / 94.4%[1] |
| Battery discharged efficiency / Hiệu suất xả pin | 94.5%[1] |
Protection / Bảo vệ
| Surge protection / Bảo vệ chống sét lan truyền | DC Type II / AC Type II, tùy chọn[1] |
| Output over current protection / Bảo vệ quá dòng đầu ra | Có[1] |
| Insulation resistance monitoring / Giám sát điện trở cách điện | Có[1] |
| Residual current detection / Phát hiện dòng rò | Có[1] |
| Integrated PV switch / Công tắc PV tích hợp | Có[1] |
| DC reverse-polarity protection / Bảo vệ ngược cực DC | Có[1] |
| Protection class / Over voltage category / Cấp bảo vệ điện / cấp quá áp | I / II (PV và BAT), III (MAINS, BACKUP và GEN)[1] |
| Integrated AFCI 2.0 / Bảo vệ hồ quang AFCI 2.0 tích hợp | Tùy chọn[1] |
| Anti-islanding protection / Bảo vệ chống tách đảo | Có[1] |
General Data / Thông số chung
| Max. power per phase / Công suất tối đa mỗi pha | 50% công suất định mức[1] |
| Dimensions (W × H × D) / Kích thước rộng × cao × sâu | 430 × 660 × 305 mm[1] |
| Weight / Khối lượng | 42 kg[1] |
| Topology / Cấu trúc | Non-isolated (PV), Isolated (Battery)[1] |
| Self-consumption / Công suất tự tiêu thụ | <30 W[1] |
| Operating temperature range / Dải nhiệt độ vận hành | -25°C đến +60°C[1] |
| Relative humidity / Độ ẩm tương đối | 0-100%[1] |
| Ingress protection / Cấp bảo vệ | IP66[1] |
| Noise emission (typical) / Độ ồn điển hình | <65 dB(A)[1] |
| Cooling concept / Phương thức làm mát | Làm mát bằng quạt thông minh[1] |
| Max. operation altitude / Độ cao vận hành tối đa | 4000 m[1] |
Standards Compliance / Tiêu chuẩn áp dụng
| Grid connection standard / Tiêu chuẩn kết nối lưới điện | EN 50549-1/-10, VDE 4105 & VDE 0124, NRS 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, SriLanka, EN 50438L, Vietnam, MEA, PEA, CEI 0-21[1] |
| Safety / EMC standard / Tiêu chuẩn an toàn và tương thích điện từ | IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4[1] |
Features / Tính năng và kết nối
| PV connection / Kết nối PV | Đầu nối MC4 Quick connection plug[1] |
| Battery connection / Kết nối pin lưu trữ | Screw terminal[1] |
| AC connection / Kết nối AC | Screw terminal[1] |
| Display / Hiển thị | Màn hình LCD 7.0 inch, Bluetooth và ứng dụng[1] |
| Communication interface / Giao tiếp | Tiêu chuẩn: WIFI + LAN + Bluetooth, CAN-BMS, CAN-Parallel × 2, RS485-Meter, RS485, DRM, DI, DO × 4; tùy chọn: 2G / 3G / 4G[1] |
3. Chứng nhận và tiêu chuẩn kết nối lưới của inverter Solis S6-EH3P12K02-NV-YD-L Chứng nhận
S6-EH3P12K02-NV-YD-L dùng bộ tiêu chuẩn kết nối lưới rộng cho nhiều thị trường, trong đó có EN 50549-1/-10, VDE 4105 & VDE 0124, NRS 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, Vietnam, MEA, PEA và CEI 0-21. Nhóm an toàn và tương thích điện từ gồm IEC/EN 62109-1/-2 và IEC/EN 61000-6-1/-2/-3/-4.[1]
Grid
Hồ sơ kết nối lưới 3 pha
Thiết bị hỗ trợ hệ 3/N/PE 220V / 380V hoặc 230V / 400V. Khi cài đặt, mã lưới cần chọn đúng khu vực vận hành để giới hạn điện áp, tần số và chế độ bảo vệ khớp yêu cầu tại công trình.[1][3]
Safety
An toàn cho inverter hybrid
Nhóm IEC/EN 62109-1/-2 là lớp tiêu chuẩn quan trọng với inverter có PV, pin lưu trữ, backup và cổng máy phát. Việc đấu nối vẫn phải do kỹ thuật viên đủ chuyên môn thực hiện.[1][3]
EMC
Tương thích điện từ
Tiêu chuẩn IEC/EN 61000-6-1/-2/-3/-4 hỗ trợ vận hành ổn định trong môi trường có nhiều thiết bị điện. Với hệ 3 pha, nối đất, CT hoặc meter và dây AC cần làm đúng để tránh sai số điều khiển.[1]
Điểm cần kiểm tra Với model 12K, tiêu chuẩn chỉ là một phần. Khi nghiệm thu cần kiểm tra thêm hướng CT, kết nối BMS, cài đặt pin, grid code, backup, smart port và vị trí máy phát nếu hệ có dùng generator.
4. Các model cùng series Solis S6-EH3P(5-18)K02-NV-YD-L Model
Series S6-EH3P(5-18)K02-NV-YD-L có 7 mức công suất 3 pha áp thấp: 5kW, 6kW, 8kW, 10kW, 12kW, 15kW và 18kW. Khối dưới đây trình bày nhanh từng model để đối chiếu công suất AC, công suất PV khuyến nghị và dòng sạc/xả tối đa theo đúng bảng datasheet.[1]
5kW
6kW
8kW
10kW
10kW
S6-EH3P10K02-NV-YD-L
Công suất AC 10 kW, dàn PV khuyến nghị 20 kW, dòng sạc/xả tối đa 220 A.[1]
12kW
Model đang xem
S6-EH3P12K02-NV-YD-L
Công suất AC 12 kW, dàn PV khuyến nghị 24 kW, dòng sạc/xả tối đa 250 A.[1]
15kW
15kW
S6-EH3P15K02-NV-YD-L
Công suất AC 15 kW, dàn PV khuyến nghị 30 kW, dòng sạc/xả tối đa 290 A.[1]
18kW
18kW
S6-EH3P18K02-NV-YD-L
Công suất AC 18 kW, dàn PV khuyến nghị 36 kW, dòng sạc/xả tối đa 320 A.[1]
Đang xem model 12K S6-EH3P12K02-NV-YD-L có AC 12kW, PV khuyến nghị 24kW, PV sử dụng tối đa 19.2kW, dòng sạc/xả tối đa 250A, dòng sạc/xả tối đa mỗi cổng 150A và công suất tối đa mỗi pha bằng 50% công suất định mức, tương đương 6kW.[1]
5. Tài liệu kỹ thuật chính hãng inverter Solis S6-EH3P12K02-NV-YD-L Tài liệu
Bộ tài liệu của S6-EH3P12K02-NV-YD-L phục vụ ba việc chính: kiểm tra thông số 12K, lắp đặt đúng cổng PV, pin, Grid, Backup, Gen, CT hoặc meter và xử lý bảo hành khi thiết bị phát sinh lỗi. Khi dùng cho bài đăng web, các chỉ số kỹ thuật cần bám đúng cột 12K.[1][2][3][4]
☼ Thông số kỹ thuật▾ 3 tài liệu
Cách đọc nhanh Với model 12K, phần cần kiểm tra kỹ nhất là PV 24kW, dòng pin 250A, backup 12kW, giới hạn tải một pha 6kW và cài đặt CT hoặc meter. Đây là các điểm ảnh hưởng trực tiếp đến cấu hình thực tế.
6. Hướng dẫn lắp đặt inverter Solis S6-EH3P12K02-NV-YD-L 12KW 3 pha Lắp đặt
S6-EH3P12K02-NV-YD-L cần lắp trên bề mặt chắc, không cháy, thoáng gió và tránh nắng trực tiếp. Khoảng hở tối thiểu quanh máy gồm 300mm hai bên, 500mm phía trước, 500mm phía dưới và 700mm giữa hai inverter khi lắp nhiều máy.[3]
1
Chọn vị trí treo máy
Ưu tiên nơi có mái che, tường chắc và luồng gió hai bên không bị chặn. Máy phải treo thẳng đứng. Không đặt trong phòng kín nhỏ hoặc sát vật liệu dễ cháy.[3]
2
3
Nối đất trước khi đấu điện
Cọc nối đất ngoài dùng đầu cos OT M5, lực siết 3.3N.m. Khi lắp nhiều inverter song song, các máy cần nối về cùng điểm đất để tránh chênh lệch điện thế giữa các vỏ máy.[3]
4
Đấu PV đúng cực
Dây PV dùng loại chuyên dụng, tiết diện 4.0-6.0mm², giá trị khuyến nghị 4.0mm². Trước khi cắm MC4, cần đo điện áp chuỗi và xác nhận đúng cực DC+ / DC-.[3]
5
Đấu pin lưu trữ
Pin phải được tắt trước khi đấu. Với model S6-EH3P12K02-NV-YD-L, thiết bị có 2 cổng pin, dòng sạc/xả tối đa mỗi cổng là 150A và tổng dòng sạc/xả tối đa là 250A.[1]
6
Đấu AC Grid, Backup và Gen
Grid, Backup và Gen đều là cổng 3 pha. Dây AC Grid khuyến nghị 8-6AWG, AC Backup / AC Gen khuyến nghị 10-6AWG, PE 6AWG. Lực siết terminal 4-5N.m.[3]
7
Gắn CT hoặc meter
CT đi kèm là thành phần quan trọng của hệ hybrid. Mũi tên CT cần hướng về phía lưới. Nếu dùng smart meter, cấu hình meter phải khớp đúng vị trí lắp tại điểm kết nối lưới.[3]
8
Cài đặt qua SolisCloud
Sau khi đăng nhập bằng Bluetooth, cần cài thời gian, model pin, meter, mã lưới và chế độ vận hành. Chế độ Self-use thường phù hợp khi muốn ưu tiên dùng điện mặt trời cho tải và sạc pin.[3]
Không nối backup trực tiếp vào lưới
Cổng AC Backup không được nối vào lưới. Sai lỗi này có thể làm hỏng thiết bị và gây mất an toàn điện.[3]
Chờ 5 phút trước khi can thiệp
Sau khi ngắt lưới, PV và pin, cần chờ tối thiểu 5 phút trước khi chạm vào phần bên trong thiết bị.[3]
Đọc đúng tem đấu dây
Một số model sớm trong nhóm 8-15K có thứ tự pha trên cổng Grid và Backup là L3, L2, L1. Cần lắp theo đúng silk-screen trên inverter thực tế.[3]
Gợi ý thực tế Với inverter 12kW, tải backup nên chia thành nhóm cần duy trì khi mất điện. Các tải lớn như máy bơm, máy lạnh, bếp điện hoặc máy nén cần tính riêng dòng khởi động và thời gian chạy cùng lúc.
7. Bảo trì định kỳ inverter Solis S6-EH3P12K02-NV-YD-L 12KW 3 pha Bảo trì
S6-EH3P12K02-NV-YD-L không yêu cầu bảo trì phức tạp, nhưng khu vực quạt, khe gió, màn hình, đèn báo, dây AC, dây pin và điểm CT cần được kiểm tra định kỳ để tránh lỗi lặp lại khi hệ chạy tải cao.[3]
↯
Giữ khe gió thông thoáng
Quạt lấy gió từ bên trái và xả gió sang bên phải. Bụi, thùng đồ hoặc tường chắn sát thân máy đều làm giảm tản nhiệt.
◎
Quan sát màn hình và cảnh báo
Màn hình LCD và đèn trạng thái cần nhìn rõ. Khi có Alarm, cần ghi lại mã lỗi, trạng thái tải, PV và pin để xử lý nhanh hơn.
!
Tắt máy trước khi vệ sinh
Không vệ sinh khi thiết bị đang nóng. Tắt máy, để nguội và dùng bàn chải mềm hoặc khăn sạch. Không dùng dung môi, vật liệu nhám hoặc chất ăn mòn.[3]
- Kiểm tra quạt và hai bên thân máy không bị che.
- Kiểm tra dây PV, đầu MC4 và dấu hiệu nóng bất thường.
- Kiểm tra cáp pin, cáp BMS, CAN / RS485 và trạng thái pin.
- Kiểm tra dây AC Grid, Backup, Gen và dây PE nối đất.
- Kiểm tra CT hoặc meter nếu số liệu công suất trên SolisCloud hiển thị lệch.
- Không tự mở vỏ hoặc thay linh kiện nếu không có chuyên môn.
Lưu ý Với hệ 12kW, nhiều lỗi vận hành đến từ tải backup vượt mức, CT lắp ngược, BMS chưa nhận pin hoặc nhiệt độ máy cao. Ghi đủ dữ liệu trước khi báo lỗi sẽ giúp kỹ thuật khoanh vùng nhanh hơn.
8. Xử lý sự cố và mã cảnh báo của inverter Solis S6-EH3P12K02-NV-YD-L Sự cố
Khi inverter báo lỗi, nên ghi lại mã cảnh báo, thời điểm xuất hiện, trạng thái lưới, PV, pin, tải backup và ảnh chụp màn hình. Nếu lỗi còn sau khi tắt máy, chờ 5 phút và khởi động lại, cần liên hệ đơn vị phân phối hoặc trung tâm dịch vụ.[3]
NO-GridOV-G-V01UN-G-V01
Nhóm lỗi điện lưới
Kiểm tra điện áp lưới, dây AC, CB, thứ tự pha và điểm đấu nối. Nếu lưới bất thường liên tục, không ép máy vận hành ngoài giới hạn.
NO-BatteryBatName-FAILCAN Fail
Nhóm lỗi pin và BMS
Kiểm tra cáp pin, CB pin, cổng CAN, đúng loại cáp và đúng model pin trong phần Battery Setting. CAN Fail thường là lỗi mất giao tiếp giữa inverter và pin.[3]
OV-DC01OV-DC02PV ISO-PRO
Nhóm lỗi PV và cách điện
Kiểm tra điện áp chuỗi, đầu MC4, dây DC, độ ẩm, lớp cách điện và khả năng rò về đất. Không thao tác DC khi dòng chuỗi còn cao.
Over-LoadOV-ILLCOV-TEM
Nhóm lỗi tải và nhiệt
Kiểm tra tải backup, tải khởi động cao, quạt, khe gió và nhiệt độ quanh máy. Với model 12kW, tải lệch pha quá lớn cũng cần được kiểm tra.
ILeak-PRO01ILeak-PRO02ILeak_Check
Nhóm lỗi dòng rò
Kiểm tra nối đất, dây DC, dây AC, đầu nối và cách điện. Nhóm lỗi này liên quan trực tiếp đến an toàn điện nên không bỏ qua.
LmtByEPMLmtByDRMLmtByTemp
Nhóm giới hạn công suất
Kiểm tra cấu hình export control, DRM, CT hoặc meter, nhiệt độ máy và điều kiện lưới. Không kết luận lỗi phần cứng khi chưa kiểm tra các giới hạn điều khiển.
Thông tin cần chuẩn bị khi báo lỗi Số serial, model, ngày lắp, ảnh lỗi, cấu hình PV, thông tin pin, tải backup, trạng thái CT hoặc meter và mô tả hiện tượng thực tế.
9. Chính sách bảo hành inverter Solis S6-EH3P12K02-NV-YD-L 12KW 3 pha Bảo hành
S6-EH3P12K02-NV-YD-L thuộc nhóm Solis Energy Storage Inverter. Chính sách Standard Limited Warranty áp dụng thời hạn bảo hành tiêu chuẩn 5 năm cho nhóm sản phẩm này trong vùng địa lý thuộc phạm vi chính sách.[4]
5 năm
Bảo hành tiêu chuẩn
Sản phẩm được tham chiếu theo nhóm Energy Storage Inverter với thời hạn 5 năm khi đáp ứng điều kiện chính sách bảo hành của Solis.[4]
Hồ sơ
Cần giữ đủ chứng từ
Hồ sơ nên có model, serial, hóa đơn, thông tin lắp đặt và mô tả lỗi. Nhãn sản phẩm phải còn đọc rõ và gắn đúng trên thiết bị.[4]
Lưu ý cho hệ hybrid 3 pha Các lỗi có thể đến từ PV, pin, BMS, CT, meter, backup, Gen, smart load hoặc cài đặt lưới. Cần giữ dữ liệu vận hành để bảo hành xử lý đúng nguyên nhân.
10. Việt Nam Solar, nhà phân phối ủy quyền inverter Solis S6-EH3P12K02-NV-YD-L VNS
Việt Nam Solar tư vấn cấu hình S6-EH3P12K02-NV-YD-L theo tải 3 pha thực tế, công suất dàn PV, pin lưu trữ áp thấp, danh mục backup, CT hoặc meter, vị trí lắp đặt và nhu cầu giám sát SolisCloud.
Việt Nam Solar cung ứng thiết bị chính hãng đồng thời triển khai tư vấn kỹ thuật, hỗ trợ lắp đặt, kiểm tra bảo hành và đồng hành trong quá trình vận hành hệ thống.[5]
Trụ sở chính
Công Ty TNHH Việt Nam Solar
Hotline: 088.60.60.660 Email: lienhe@vietnamsolar.vn Gọi 088.60.60.660
11. Đánh giá thực tế inverter Solis S6-EH3P12K02-NV-YD-L 12KW 3 pha Đánh giá
S6-EH3P12K02-NV-YD-L phù hợp công trình 3 pha cần lưu trữ điện và backup rõ ràng cho nhóm tải ưu tiên. Model này đáng chú ý ở PV 24kW, pin 40-60V, dòng pin 250A, backup 12kW và khả năng tải không cân bằng mỗi pha tối đa 6kW.[1][3]
Phù hợp
Nhà lớn, biệt thự, văn phòng và xưởng nhỏ
12kW 3 pha phù hợp công trình có nhiều nhóm tải vận hành cùng lúc. Khi có pin, hệ có thể giảm phụ thuộc vào lưới và giữ nhóm tải quan trọng khi mất điện.
PV
Dễ mở rộng dàn pin mặt trời
PV khuyến nghị 24kW giúp hệ có thêm sản lượng ban ngày. Đây là lợi thế khi vừa muốn cấp tải, vừa muốn nạp pin lưu trữ.
Backup
Cần tách tải ưu tiên
Backup 12kW không nên hiểu là gom toàn bộ tải vào nhánh dự phòng. Tải lớn cần tách nhóm và tính dòng khởi động để tránh Over-Load.
Lưu ý
Không dùng lẫn với model khác khi chạy song song
Hệ song song hỗ trợ tối đa 6 inverter, nhưng không hỗ trợ song song khác model. Ví dụ 12K và 15K không được ghép song song với nhau.[3]
Kết luận chọn model S6-EH3P12K02-NV-YD-L phù hợp khi hệ 3 pha cần công suất lớn, pin áp thấp và dự phòng rõ ràng. Nếu tải backup tiến gần 12kW hoặc có nhiều tải một pha chạy đồng thời, nên kiểm tra lại tải đỉnh trước khi chốt cấu hình.
12. Hiểu lầm phổ biến về inverter hybrid Solis S6-EH3P12K02-NV-YD-L Hiểu lầm
Inverter hybrid 12kW 3 pha có nhiều cổng và nhiều chế độ vận hành. Hiểu sai thường đến từ việc nhìn một thông số riêng lẻ mà bỏ qua giới hạn PV, pin, backup, tải lệch pha và CT hoặc meter.
Hiểu sai12kW backup là cấp được toàn bộ tải trong công trình.
Cách hiểu đúngBackup định mức 12kW. Tải cần chia nhóm ưu tiên và kiểm tra dòng khởi động.[1]
Hiểu saiDàn PV càng lớn càng tốt.
Hiểu saiPin áp thấp nào cũng ghép được.
Hiểu saiMột pha có thể kéo đủ 12kW.
Cách hiểu đúngKhi bật tải không cân bằng, một pha tối đa 50% công suất định mức. Với 12K, giới hạn này là 6kW.[3]
Hiểu saiKhông cần CT hoặc meter vẫn điều khiển chuẩn.
Cách hiểu đúngCT hoặc meter giúp inverter nhận chiều dòng lưới. Lắp sai hướng có thể làm số liệu và logic điều khiển lệch.[3]
Hiểu saiCó thể song song 12K với model khác trong series.
Cách hiểu đúngHệ song song không hỗ trợ ghép khác model. Các inverter trong hệ song song phải cùng model.[3]
13. Câu hỏi thường gặp về inverter Solis S6-EH3P12K02-NV-YD-L 12KW 3 pha FAQ
Các câu hỏi dưới đây tập trung vào những điểm người mua thường cần xác nhận trước khi chọn S6-EH3P12K02-NV-YD-L: công suất, PV, pin, backup, tải một pha, CT hoặc meter, song song và bảo hành.
S6-EH3P12K02-NV-YD-L là inverter hòa lưới hay inverter hybrid?
Công suất AC của model này là bao nhiêu?
Công suất đầu ra AC định mức là 12kW, công suất biểu kiến tối đa 12kVA. Dòng lưới định mức là 18.2A / 17.3A.[1]
S6-EH3P12K02-NV-YD-L lắp được dàn PV bao nhiêu?
Công suất PV khuyến nghị tối đa là 24kW. Công suất PV sử dụng tối đa là 19.2kW. Thiết bị có 2 MPPT và tối đa 3 chuỗi đầu vào.[1]
Pin lưu trữ dùng điện áp bao nhiêu?
Cổng backup của model 12K cấp được bao nhiêu?
Cổng backup có công suất định mức 12kW, chuyển mạch dưới 10ms và quá tải 2 lần công suất định mức trong 10 giây.[1]
Một pha có thể tải tối đa bao nhiêu?
Khi bật chế độ tải không cân bằng, mỗi pha hỗ trợ tối đa 50% công suất định mức. Với model 12kW, mức này là 6kW.[3]
S6-EH3P12K02-NV-YD-L có chạy song song được không?
Series hỗ trợ tối đa 6 inverter song song. Các máy chạy song song cần cùng model, không ghép lẫn 12K với 15K.[3]
Model này có chống bụi, chống nước không?
S6-EH3P12K02-NV-YD-L bảo hành bao lâu?
Solis Energy Storage Inverter có bảo hành tiêu chuẩn 5 năm trong vùng thuộc phạm vi chính sách. Hồ sơ bảo hành cần model, serial, hóa đơn, thông tin lắp đặt và mô tả lỗi.[4]
14. Giá inverter Solis S6-EH3P12K02-NV-YD-L và nhận báo giá Báo giá
Giá S6-EH3P12K02-NV-YD-L phụ thuộc số lượng mua, thời điểm đặt hàng, hình thức mua thiết bị rời hay lắp trọn gói, cấu hình pin, tủ điện, dây AC/DC, thiết bị bảo vệ và điều kiện thi công thực tế.
Với inverter hybrid 12kW 3 pha, báo giá nên tách rõ hai nhu cầu. Một là mua riêng inverter để thay thế hoặc tích hợp vào hệ đã có. Hai là triển khai trọn gói hệ điện mặt trời có pin lưu trữ. Hai phương án có chi phí khác nhau vì phần pin, tủ điện, dây dẫn, chống sét, CB, CT hoặc meter và công lắp đặt không giống nhau.
THIẾT BỊ RỜI
Giá inverter S6-EH3P12K02-NV-YD-L
Phù hợp khi cần mua riêng inverter cho công trình đang có đội kỹ thuật. Báo giá cần xác nhận đúng mã, tình trạng hàng, bảo hành, chứng từ, phí giao hàng và nhu cầu ghép pin.
TRỌN GÓI
Giá hệ hybrid 12kW có pin lưu trữ
Phù hợp công trình cần khảo sát tải, mái, tủ điện và vị trí lắp đặt. Chi phí phụ thuộc công suất PV, loại pin, dung lượng pin, tải backup và vật tư bảo vệ.
Thông tin nên gửi để nhận báo giá nhanh hơn Hóa đơn điện, ảnh mái, ảnh tủ điện, địa chỉ công trình, nhu cầu mua thiết bị rời hay trọn gói, danh mục tải backup, dung lượng pin mong muốn và thời gian dự kiến thi công.
Tài liệu tham khảo
Đánh giá S6-EH3P12K02-NV-YD-L - Inverter Hybrid Solis 12KW 3 Pha (Áp Thấp)
Lọc đánh giá
Việt Nam Solar luôn cung cấp thiết bị chất lượng
| 25/07/2025
Việt Nam Solar lựa chọn sản phẩm điện mặt trời chất lượng, thương hiệu nằm trong top đầu
| 25/07/2025
Việt Nam Solar lựa chọn sản phẩm điện mặt trời chất lượng, thương hiệu nằm trong top đầu
| 25/07/2025
Việt Nam Solar lựa chọn sản phẩm điện mặt trời chất lượng, thương hiệu nằm trong top đầu
| 25/07/2025
Thảo luận
