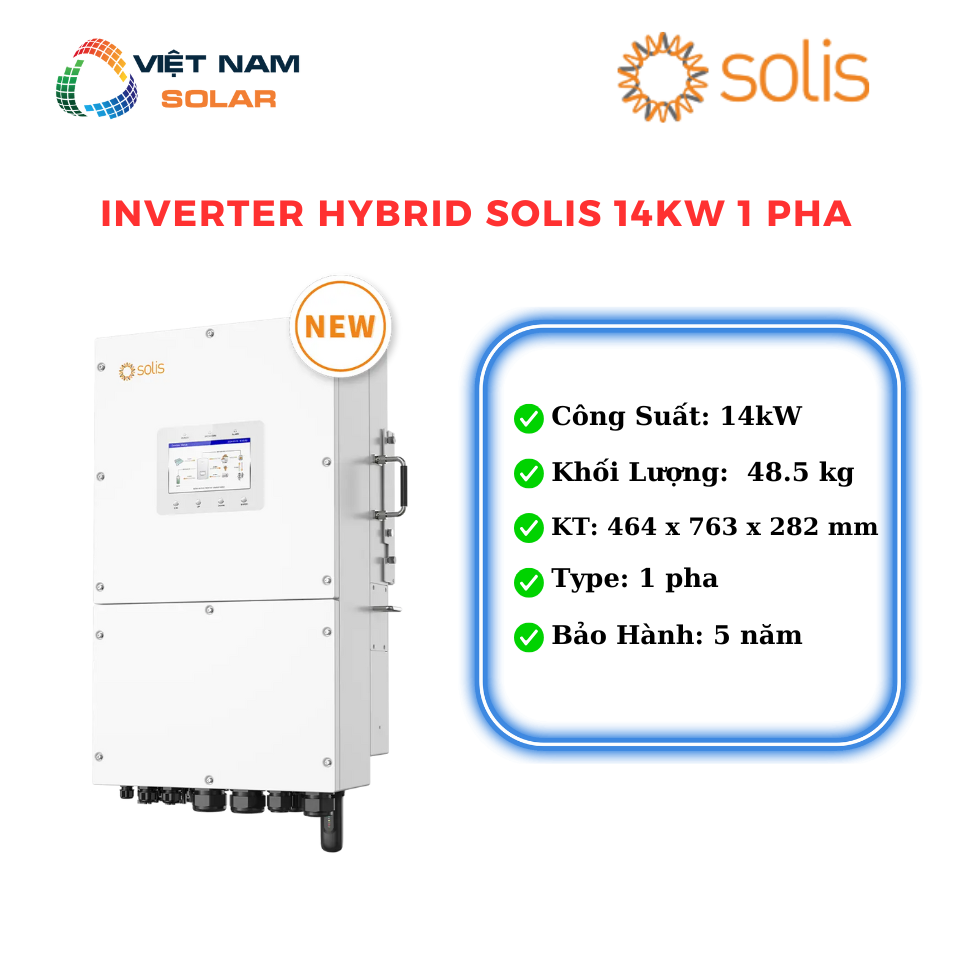

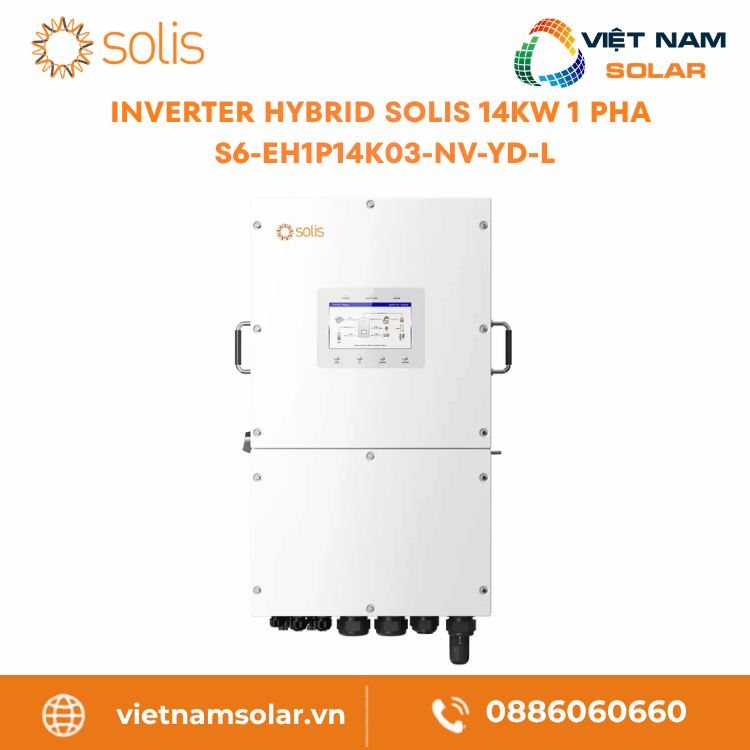

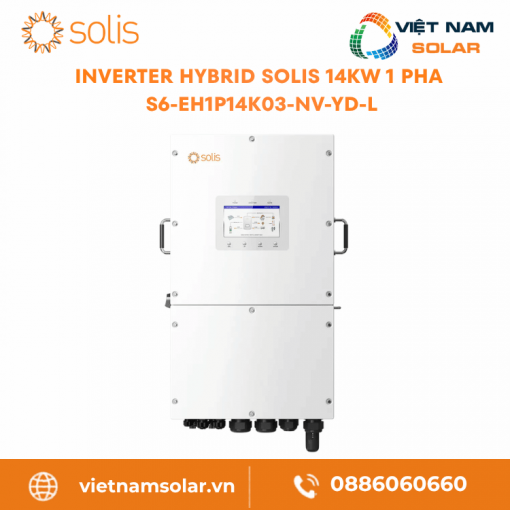

S6-EH1P14K03-NV-YD-L – Inverter Hybrid Solis 14KW 1 Pha (Áp Thấp)

📋

Tài liệu kỹ thuật S6-EH1P14K03-NV-YD-L
Xem 8 tài liệu chính hãng, Model S6-EH1P14K03-NV-YD-L. Bấm vào từng nhóm để xem chi tiết:
⚙Thông số kỹ thuật▼ 3 tài liệu
PDF Datasheet, Thông số kỹ thuật S6-EH1P14K03-NV-YD-L Tải xuống
PDF Manual / Quick, Hướng dẫn cài đặt nhanh S6-EH1P14K03-NV-YD-L Tải xuống
PDF Certifications, Chứng nhận sản phẩm S6-EH1P14K03-NV-YD-L Tải xuống
✓Chứng nhận và bảo hành› 5 tài liệu
WEB Troubleshooting Guide, Tài liệu xử lý lỗi S6-EH1P14K03-NV-YD-L Truy cập
WEB Warranty, Chính sách bảo hành S6-EH1P14K03-NV-YD-L Truy cập
WEB Chứng nhận nhà phân phối Solis Truy cập
WEB Tra cứu số Seri chính hãng Solis Truy cập
WEB Về thương hiệu Solis Truy cập

88 ₫

Đã bán 709
⚡

Thông số kỹ thuật S6-EH1P14K03-NV-YD-L

S6-EH1P14K03-NV-YD-L
14kW
(Một pha)
Loại
Hybrid
(Có cổng lắp pin lưu trữ)
(Chống bụi, chống nước)
5năm
(Tiêu chuẩn)
Thông tin sản phẩm / Product Information
Model code / Mã sản phẩm S6-EH1P14K03-NV-YD-L
Thương hiệu Solis
Inverter Type / Loại inverter Hybrid
Phase / Số pha Single Phase | Low Voltage
Đầu vào DC phía PV / Input DC (PV side)
Recommended max. PV array size / Công suất PV khuyến nghị tối đa 28 kW
Max. usable PV input power / Công suất PV đầu vào khả dụng tối đa 22.4 kW
Max. input voltage / Điện áp đầu vào tối đa 550 V
Rated voltage / Điện áp định mức 380 V
Start-up voltage / Điện áp khởi động 100 V
MPPT voltage range / Dải MPPT 80 – 520 V
Max. input current / Dòng đầu vào tối đa 40 A / 40 A / 40 A
Max. short circuit current / Dòng ngắn mạch tối đa 50 A / 50 A / 50 A
MPPT number / Max. input strings number / Số bộ theo dõi MPPT / Số chuỗi đầu vào tối đa 3 / 6
Pin lưu trữ / Battery
Battery type / Pin lưu trữ tương thích Li-ion / Lead-acid
Battery voltage range / Dải điện áp pin 40 – 60 V
Max. charge / discharge current / Dòng sạc / xả tối đa 290 A
Communication / Giao tiếp CAN / RS485
Đầu ra AC phía lưới / Output AC (Grid side)
Rated output power / Công suất AC định mức 14 kW
Operation phase / Pha hoạt động L/N/PE
Rated grid voltage / Điện áp AC định mức 220 V / 230 V
Rated grid frequency / Tần số lưới định mức 50 Hz / 60 Hz
Rated grid output current / Dòng AC định mức 63.6 A / 60.9 A
Power factor / Hệ số công suất > 0.99 (0.8 leading – 0.8 lagging)
THDi / Tổng méo hài dòng điện < 3%
Đầu vào AC phía lưới / Input AC (Grid side)
Input voltage range / Dải điện áp đầu vào 187 – 253 V
Max. input current / Dòng điện đầu vào tối đa 95.5 A / 91.3 A
Frequency range / Dải tần số 45 – 55 Hz / 55 – 65 Hz
Đầu ra AC dự phòng / Output AC (Back-up)
Rated output power / Công suất ngõ dự phòng 14 kW
Max. apparent output power / Khả năng chịu quá tải 2 times of rated power, 10 s
Back-up switch time / Thời gian chuyển mạch dự phòng < 10 ms
Rated output voltage / Điện áp AC định mức L/N/PE, 220 V / 230 V
Rated frequency / Tần số định mức 50 Hz / 60 Hz
Rated output current / Dòng điện đầu ra định mức 63.6 A / 60.9 A
THDv (@linear load) / Tổng méo hài điện áp với tải tuyến tính < 3%
Đầu vào máy phát / Input Generator
Max. input power / Công suất đầu vào tối đa 14 kW
Max. input current / Dòng điện đầu vào tối đa 63.6 A / 60.9 A
Rated input frequency / Tần số đầu vào định mức 50 Hz / 60 Hz
Hiệu suất / Efficiency
Max. efficiency / Hiệu suất tối đa 97.6%
EU efficiency / Hiệu suất EU 97.0%
BAT charged by PV max. efficiency / Hiệu suất tối đa khi pin được sạc bằng PV > 94.9%
BAT charged / discharged to AC max. efficiency / Hiệu suất tối đa khi pin sạc / xả sang AC > 94.33% / 93.51%
Bảo vệ / Protection
Surge protection / Bảo vệ chống sét lan truyền Yes
DC reverse-polarity protection / Bảo vệ ngược cực DC Yes (PV only)
Ground fault monitoring / Giám sát lỗi chạm đất Yes
Integrated AFCI / AFCI tích hợp Optional
Protection class / Over voltage category / Cấp bảo vệ / Danh mục quá áp I / II (PV and BAT), III (MAINS and BACKUP and GEN)
Dữ liệu chung / General Data
Dimensions (W × H × D) / Kích thước 459 × 845 × 313 mm
Weight / Trọng lượng 55.5 kg
Topology / Cấu trúc Transformerless
Operating ambient temperature range / Dải nhiệt độ làm việc -25 ~ +60°C
Relative humidity / Độ ẩm tương đối 0 – 100%
Ingress protection / Cấp bảo vệ IP66
Noise emission (typical) / Độ ồn phát ra điển hình < 65 dB(A)
Cooling concept / Cách làm mát Intelligent fan-cooling
Max. operation altitude / Độ cao hoạt động tối đa 4000 m

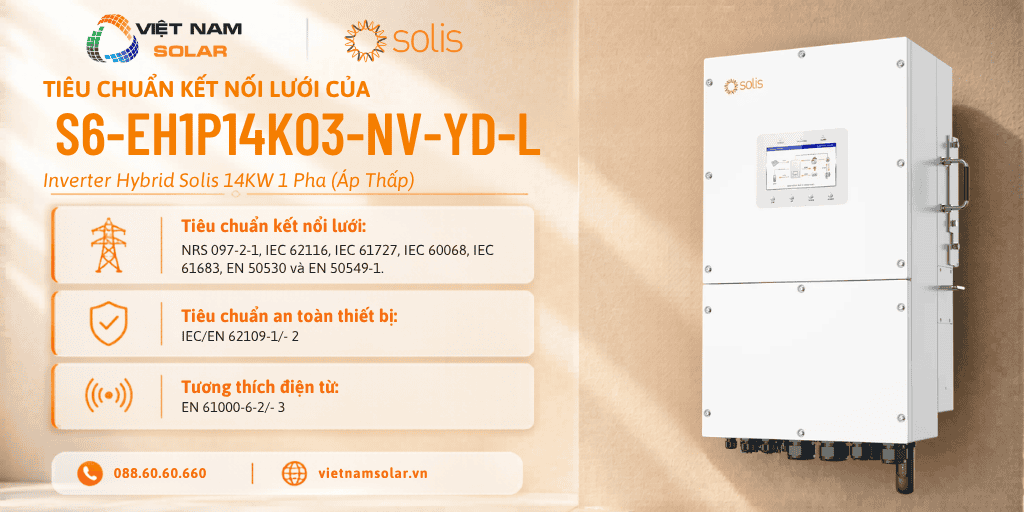

Grid connection standard / Tiêu chuẩn kết nối lưới NRS 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, EN50549-1
Safety / EMC standard / Tiêu chuẩn an toàn / EMC IEC/EN 62109-1/-2, EN 61000-6-2/-3
Tính năng / Features
DC connection / Kết nối DC MC4 plug (PV port) / Terminal Block (BAT port)
AC connection / Kết nối AC Terminal Block
Display / Hiển thị 7.0″ LCD display & Bluetooth + APP
Communication / Giao tiếp RS485, Optional: Cellular, Wi-Fi, LAN
Trung tâm chính sách
Thông tin & chính sách

Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.

Về chúng tôi
01 Giới thiệu công ty Lịch sử hình thành và phát triển. 02 Tầm nhìn & Sứ mệnh Định hướng phát triển bền vững. 03 Chứng chỉ hành nghề Giấy phép, chứng nhận và năng lực. 04 Báo chí viết về VNS Thông tin truyền thông và báo chí. 05 Công trình điện mặt trời Dự án tiêu biểu đã triển khai. 06 Danh sách cửa hàng Hệ thống điểm bán trên toàn quốc. 07 Đăng ký đối tác Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
01 Hướng dẫn mua hàng Quy trình đặt hàng từ A-Z. 02 Chính sách thanh toán Phương thức và điều khoản. 03 Chính sách giao hàng Thời gian và phí vận chuyển. 04 Chính sách đổi trả Điều kiện và quy trình đổi trả. 05 Chính sách bảo hành Thời hạn và điều kiện bảo hành.
Bảo mật & Quy chế
01 Chính sách bảo mật Cam kết bảo mật thông tin. 02 Bảo mật dữ liệu cá nhân Theo NĐ 13/2023/NĐ-CP. 03 Chính sách nội dung Quy định về nội dung website. 04 Quy chế hoạt động website Theo NĐ 52/2013/NĐ-CP.
Danh mục: , , Thẻ: , ,
× Đóng
1 / 5
Featured image
Product image
Product image
Product image
Product image

S6-EH1P14K03-NV-YD-L – Inverter Hybrid Solis 14KW 1 Pha (Áp Thấp)

Trong cấu hình hệ hybrid 1 pha có pin lưu trữ áp thấp, ba yếu tố kỹ thuật quyết định lựa chọn inverter: công suất AC phù hợp dải tải thực tế, cổng pin tương thích dải điện áp vận hành và ngõ dự phòng đủ duy trì nhóm thiết bị thiết yếu khi lưới gián đoạn. S6-EH1P14K03-NV-YD-L được Solis thiết kế riêng cho cấu hình này – inverter hybrid 1 pha áp thấp 14kW với cổng pin 40-60V, ngõ dự phòng độc lập và nền tảng giám sát SolisCloud.[1][2]

Phân hệ PV của mã 14K03 vận hành với 3 MPPT và tối đa 6 string – cấu trúc cho phép phân bổ dàn tấm pin theo nhiều hướng mái riêng biệt trong cùng một hệ thống mà không hy sinh hiệu suất tổng thể. Công suất PV khuyến nghị tối đa đạt 28kW, công suất PV sử dụng tối đa 22.4kW, điện áp DC tối đa 550V và dải MPPT 80-520V.[1][2]

Phân hệ lưu trữ tương thích với pin Lithium-ion hoặc Lead-acid trong dải 40-60V, công suất sạc/xả 14kW và dòng sạc/xả tối đa 290A. Bộ thông số này xác định trực tiếp tiêu chí chọn pin, tiết diện dây và định mức thiết bị bảo vệ phía cổng BAT khi lên phương án thiết kế.[1][2]

Công suất AC14kW1 pha
LoạiHybrid(Có cổng pin lưu trữ)
Cấp bảo vệIP66(Chống bụi, chống nước)
Bảo hành5 nămTiêu chuẩn Solis

s6 eh1p14k03 nv yd l inverter hybrid solis 14kw 1 pha ap thap tinh nang noi bat inverter solis

S6-EH1P14K03-NV-YD-L được thiết kế cho hệ điện mặt trời 1 pha có nhu cầu tích hợp pin lưu trữ. Mã 14K03 sở hữu công suất AC 14kW, 3 MPPT/6 string, cổng pin 40-60V, ngõ dự phòng độc lập và cấp bảo vệ IP66 đáp ứng điều kiện lắp đặt thực tế. [1][2][3]
📖 Mục lục bài viết
  1. 1. Tính năng nổi bật của inverter hybrid Solis S6-EH1P14K03-NV-YD-L 14KW 1 pha
  2. 2. Thông số kỹ thuật inverter hybrid Solis S6-EH1P14K03-NV-YD-L 14KW 1 pha
  3. 3. Chứng nhận và tiêu chuẩn kết nối lưới của inverter Solis S6-EH1P14K03-NV-YD-L
  4. 4. Các model cùng series Solis S6-EH1P(9.9-18)K03-NV-YD-L
  5. 5. Tài liệu kỹ thuật chính hãng inverter Solis S6-EH1P14K03-NV-YD-L
  6. 6. Hướng dẫn lắp đặt inverter Solis S6-EH1P14K03-NV-YD-L 14KW 1 pha
  7. 7. Bảo trì định kỳ inverter Solis S6-EH1P14K03-NV-YD-L 14KW 1 pha
  8. 8. Xử lý sự cố và mã cảnh báo của inverter Solis S6-EH1P14K03-NV-YD-L
  9. 9. Chính sách bảo hành inverter Solis S6-EH1P14K03-NV-YD-L 14KW 1 pha
  10. 10. Việt Nam Solar, nhà phân phối ủy quyền inverter Solis S6-EH1P14K03-NV-YD-L
  11. 11. Đánh giá thực tế inverter Solis S6-EH1P14K03-NV-YD-L 14KW 1 pha
  12. 12. Hiểu lầm phổ biến về inverter hybrid Solis S6-EH1P14K03-NV-YD-L
  13. 13. Câu hỏi thường gặp về inverter Solis S6-EH1P14K03-NV-YD-L 14KW 1 pha
  14. 14. Giá inverter Solis S6-EH1P14K03-NV-YD-L và nhận báo giá
📚 Danh mục1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

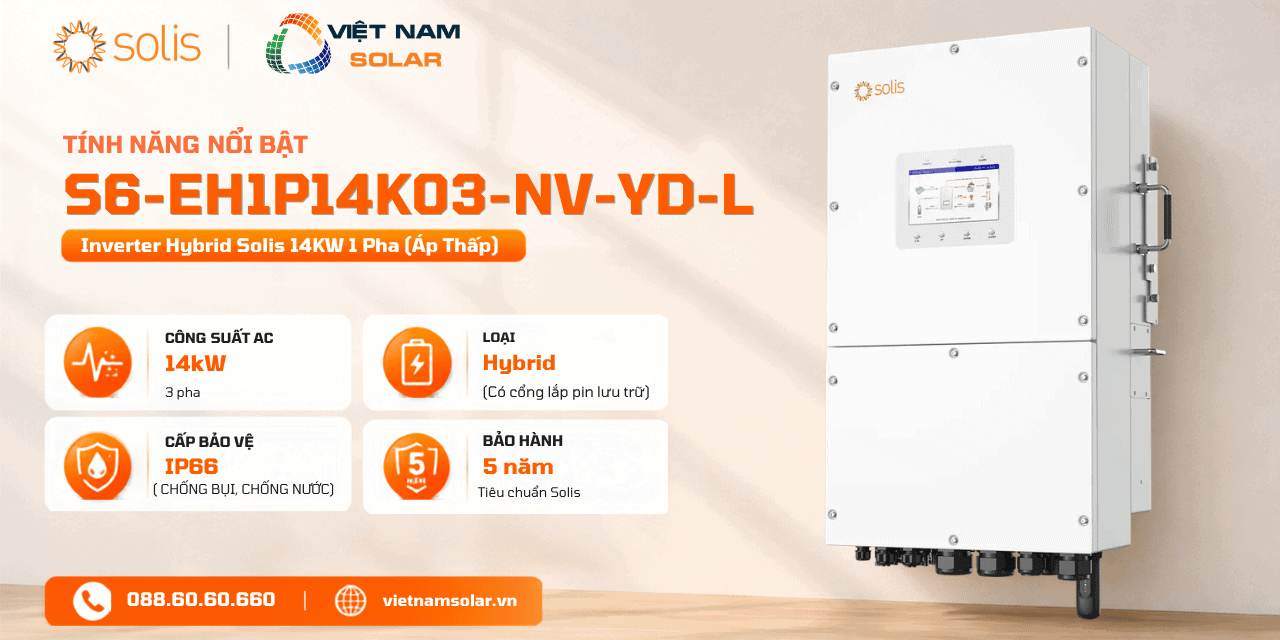

1. Tính năng nổi bật của inverter hybrid Solis S6-EH1P14K03-NV-YD-L 14KW 1 pha Nổi bật

S6-EH1P14K03-NV-YD-L thuộc dòng inverter hybrid 1 pha áp thấp của Solis – thiết bị tích hợp cổng pin lưu trữ và ngõ dự phòng trong cùng một đơn vị phần cứng. Hướng tới phân khúc công trình 1 pha cần vừa tối ưu sản lượng điện PV vừa duy trì nhóm tải thiết yếu trong các tình huống lưới gián đoạn, cấu hình này thiết lập tiêu chuẩn rõ ràng cho hệ hybrid áp thấp công suất lớn. [1][2]

14kW

Cho công trình 1 pha tải lớn

S6-EH1P14K03-NV-YD-L vận hành với công suất AC định mức 14kW và công suất đầu ra tối đa 14kVA. Đối với chủ đầu tư hệ điện 1 pha có dải tải lớn, bộ thông số này xếp mã 14K03 vào nhóm inverter hybrid áp thấp phù hợp cho cấu hình kết hợp pin lưu trữ 40-60V.[1][2]

3 MPPT

Dễ chia tấm pin theo nhiều hướng mái

Khác với inverter đơn MPPT, S6-EH1P14K03-NV-YD-L triển khai 3 MPPT độc lập và 6 string – cho phép phân bổ tấm pin theo từng vùng mái riêng biệt mà không hy sinh hiệu suất tổng thể. Dòng vào tối đa duy trì 40A / 40A / 40A trên ba cổng MPPT, dòng ngắn mạch tối đa 50A / 50A / 50A.[1][2]

PV 28kW

Hỗ trợ dàn PV khuyến nghị 28kW

Công suất PV khuyến nghị tối đa của mã 14K03 đạt 28kW, với công suất PV sử dụng tối đa là 22.4kW – khoảng đệm này giúp hệ duy trì sản lượng khi bức xạ thực tế thấp hơn điều kiện chuẩn. Toàn bộ chuỗi PV phải nằm trong giới hạn 550V DC và dải MPPT 80-520V.[1]

290A

Dòng sạc/xả pin 290A

S6-EH1P14K03-NV-YD-L tương thích với pin Lithium-ion hoặc Lead-acid trong dải 40-60V, công suất sạc/xả 14kW và dòng sạc/xả tối đa 290A. Mức dòng 290A xác định trực tiếp tiết diện dây pin, định mức cầu chì và breaker phía cổng BAT – các hạng mục phải được xác định và chuẩn bị trước khi bắt đầu thi công.[1][2]

Dự phòng

Ngõ dự phòng 14kW

Ngõ dự phòng của S6-EH1P14K03-NV-YD-L vận hành với công suất định mức 14kW, hỗ trợ quá tải 2 lần trong 10 giây và thời gian chuyển mạch dưới 10ms. Nhánh này được tách hoàn toàn khỏi lưới điện, đảm bảo tính liên tục cho nhóm tải thiết yếu ngay cả khi lưới bị gián đoạn kéo dài.[1][2]

IP66

Thân máy cần vị trí chắc và thoáng

Thân máy S6-EH1P14K03-NV-YD-L có kích thước 459 × 845 × 313mm và khối lượng 55.5kg – nhóm inverter 1 pha yêu cầu kết cấu treo được tính toán từ trước. Cấp bảo vệ TYPE 4X/IP66 và hệ thống làm mát bằng quạt thông minh cho phép lắp đặt ngoài trời, song khu vực xung quanh phải đảm bảo đủ khoảng hở để hệ thống tản nhiệt hoạt động ổn định trong suốt vòng đời vận hành.[1][2]

Bộ thông số chính của mã 14K03. Bộ thông số nhận diện mã 14K03 gồm công suất AC 14kW, PV khuyến nghị 28kW, dải pin 40-60V, dòng sạc/xả 290A và khối lượng thân máy 55.5kg. Khoảng hở lắp đặt tối thiểu không phải khuyến nghị tùy chọn – đây là điều kiện cần để hệ thống làm mát vận hành đúng công suất trong suốt vòng đời thiết bị.[1][2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

2. Thông số kỹ thuật inverter hybrid Solis S6-EH1P14K03-NV-YD-L 14KW 1 pha Thông số

Toàn bộ thông số kỹ thuật của S6-EH1P14K03-NV-YD-L được tổ chức theo 8 nhóm: đầu vào PV, pin lưu trữ, đầu ra hòa lưới, đầu vào lưới, ngõ dự phòng, đầu vào máy phát, hiệu suất và thông số chung. Tra cứu đầy đủ 8 nhóm này là bước không thể rút ngắn khi xác nhận tính tương thích với dàn PV 28kW, pin 40-60V và tải dự phòng 14kW trước khi bắt đầu thi công. [1][2]
Công suất AC14kW1 pha
LoạiHybridCó cổng pin lưu trữ
Cấp bảo vệIP66(Chống bụi, chống nước)
Bảo hành5 nămBảo hành tiêu chuẩn
Input DC / Đầu vào tấm pin
Model / Mã sản phẩm S6-EH1P14K03-NV-YD-L
Recommended max. PV power / Công suất PV khuyến nghị tối đa 28 kW[1]
Max. usable PV input power / Công suất PV sử dụng tối đa 22.4 kW[1]
Max. input voltage / Điện áp đầu vào tối đa 550 V[1]
Rated voltage / Điện áp định mức DC 380 V[1]
Start-up voltage / Điện áp khởi động 100 V[1]
MPPT voltage range / Dải điện áp MPPT 80-520 V[1]
Max. input current / Dòng điện đầu vào tối đa 40 A / 40 A / 40 A[1]
Max. short circuit current / Dòng ngắn mạch tối đa 50 A / 50 A / 50 A[1]
MPPT number / Max. input strings number / Số MPPT / số chuỗi tối đa 3 / 6[1]
Battery / Pin lưu trữ
Battery type / Loại pin lưu trữ Lithium-ion / Lead-acid[1]
Battery voltage range / Dải điện áp pin 40-60 V[1]
Max. charge / discharge current / Dòng sạc/xả tối đa 290 A[1]
Communication / Giao tiếp pin CAN / RS485[1]
Output AC / Đầu ra hòa lưới
Rated output power / Công suất đầu ra định mức 14 kW[1]
Operation phase / Pha vận hành L/N/PE[1]
Rated grid voltage / Điện áp lưới định mức 220 V / 230 V[1]
Rated grid frequency / Tần số lưới định mức 50 Hz / 60 Hz[1]
Rated grid output current / Dòng điện lưới đầu ra định mức 63.6 A / 60.9 A[1]
Power factor / Hệ số công suất >0.99, điều chỉnh từ 0.8 sớm pha đến 0.8 trễ pha[1]
THDi / Tổng méo sóng hài dòng điện <3%[1]
Input AC / Đầu vào lưới
Input voltage range / Dải điện áp đầu vào 187-253 V[1]
Frequency range / Dải tần số 45-55 Hz / 55-65 Hz[1]
Max. input current / Dòng đầu vào tối đa 95.5 A / 91.3 A[1]
Output AC Back-up / Đầu ra dự phòng
Rated output power / Công suất đầu ra dự phòng định mức 14 kW[1]
Max. apparent output power / Công suất đầu ra dự phòng tối đa 2 lần công suất định mức, 10 giây[1]
Back-up switch time / Thời gian chuyển mạch dự phòng <10 ms[1]
Rated output voltage / Điện áp đầu ra định mức L/N/PE, 220 V / 230 V[1]
Rated frequency / Tần số định mức 50 Hz / 60 Hz[1]
Rated output current / Dòng đầu ra định mức 63.6 A / 60.9 A[1]
THDv (@linear load) / Tổng méo hài điện áp với tải tuyến tính <3%[1]
Input Generator / Đầu vào máy phát
Max. input power / Công suất đầu vào tối đa 14 kW[1]
Max. input current / Dòng đầu vào tối đa 63.6 A / 60.9 A[1]
Rated input frequency / Tần số đầu vào định mức 50 Hz / 60 Hz[1]
Efficiency / Hiệu suất
Max. efficiency / Hiệu suất tối đa 97.6%[1]
EU efficiency / Hiệu suất theo chuẩn châu Âu 97.0%[1]
BAT charged by PV max. efficiency / Hiệu suất sạc pin từ PV tối đa >94.9%[1]
BAT charged / discharged to AC max. efficiency / Hiệu suất sạc/xả pin qua AC tối đa >94.33% / 93.51%[1]
Protection / Bảo vệ
Surge protection / Bảo vệ chống sét lan truyền Có[1]
DC reverse-polarity protection / Bảo vệ ngược cực DC Có, chỉ PV[1]
Ground fault monitoring / Giám sát lỗi chạm đất Có[1]
Integrated AFCI / Bảo vệ hồ quang AFCI tích hợp Tùy chọn[1]
Protection class / Over voltage category / Cấp quá áp I / II (PV và BAT), III (MAINS, BACKUP và GEN)[1]
General Data / Thông số chung
Dimensions (W × H × D) / Kích thước rộng × cao × sâu 459 × 845 × 313 mm[1]
Weight / Khối lượng 55.5 kg[1]
Topology / Cấu trúc Transformerless[1]
Operating ambient temperature range / Dải nhiệt độ môi trường vận hành -25°C đến +60°C[1]
Relative humidity / Độ ẩm tương đối 0-100%[1]
Ingress protection / Cấp bảo vệ IP66[1]
Noise emission (typical) / Độ ồn điển hình <65 dB(A)[1]
Cooling concept / Phương thức làm mát Intelligent fan-cooling[1]
Max. operation altitude / Độ cao vận hành tối đa 4000 m[1]
Standards Compliance / Tiêu chuẩn áp dụng
Grid connection standard / Tiêu chuẩn kết nối lưới điện NRS 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, EN 50549-1[1]
Safety / EMC standard / Tiêu chuẩn an toàn và tương thích điện từ IEC/EN 62109-1/-2, EN 61000-6-2/-3[1]
Features / Tính năng và kết nối
DC connection / Kết nối DC MC4 plug (PV port) / Terminal Block (BAT port)[1]
AC connection / Kết nối AC Terminal Block[1]
Display / Hiển thị 7.0 inch LCD display & Bluetooth + APP[1]
Communication / Giao tiếp RS485, tùy chọn Cellular, Wi-Fi, LAN[1]
Bộ số chính của mã 14K. Ba thông số phân biệt mã 14K03 với các model khác trong series là: PV khuyến nghị 28kW, PV sử dụng tối đa 22.4kW và dòng AC định mức 63.6A / 60.9A. Khi lên hồ sơ thiết kế, dòng sạc/xả 290A và khối lượng thân máy 55.5kg là hai thông số bổ sung cần xác nhận để xác định phương án đấu nối và kết cấu treo phù hợp.
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

3. Chứng nhận và tiêu chuẩn kết nối lưới của inverter Solis S6-EH1P14K03-NV-YD-L Chứng nhận

Hồ sơ chứng nhận của S6-EH1P14K03-NV-YD-L được phân thành 3 nhóm tiêu chuẩn: kết nối lưới, an toàn điện và tương thích điện từ. Đây là bộ tài liệu cần tra cứu và lưu trữ xuyên suốt ba giai đoạn: lắp đặt, nghiệm thu và quản lý hồ sơ vận hành dài hạn. [1]

s6 eh1p14k03 nv yd l inverter hybrid solis 14kw 1 pha ap thap tieu chuan ket noi luoi

Grid

Tiêu chuẩn kết nối lưới

Nhóm tiêu chuẩn kết nối lưới được Solis áp dụng cho S6-EH1P14K03-NV-YD-L gồm NRS 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530 và EN 50549-1. Với đơn vị EPC, tập hợp tiêu chuẩn này tạo nền tảng pháp lý kỹ thuật trong toàn bộ quy trình nghiệm thu và bàn giao công trình.[1]

Safety

Tiêu chuẩn an toàn

IEC/EN 62109-1/-2 được áp dụng cho S6-EH1P14K03-NV-YD-L – inverter đa cổng xử lý đồng thời nguồn PV, pin lưu trữ, lưới AC, ngõ dự phòng và cổng máy phát. Bộ chứng nhận này thuộc nhóm hồ sơ bắt buộc lưu trữ liên tục trong suốt vòng đời vận hành của thiết bị.[1]

EMC

Tương thích điện từ EMC

S6-EH1P14K03-NV-YD-L đạt chuẩn tương thích điện từ EN 61000-6-2/-3. Trong hệ hybrid áp thấp, chất lượng đấu nối các nhóm dây PE, CT, BMS, AC và PV ảnh hưởng trực tiếp đến trạng thái hoạt động của thiết bị – đây là nội dung cần kiểm tra kỹ lưỡng trong toàn bộ quy trình commissioning.[1][2]

Tiêu chuẩn áp dụng cho mã 14K03. Hồ sơ kỹ thuật đầy đủ của S6-EH1P14K03-NV-YD-L – bao gồm datasheet, user manual và certification report từ nguồn Solis chính hãng – được tổng hợp tại phần Tài liệu kỹ thuật phía dưới.
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

4. Các model cùng series Solis S6-EH1P(9.9-18)K03-NV-YD-L Model

S6-EH1P14K03-NV-YD-L xác lập mức 14kW trong dải series S6-EH1P(9.9-18)K03-NV-YD-L – dòng inverter hybrid 1 pha áp thấp do Solis phát triển cho phân khúc residential và công trình nhỏ có nhu cầu pin lưu trữ và ngõ dự phòng. Mỗi mức công suất trong series mang bộ giới hạn PV, dòng AC và dòng pin riêng biệt – việc đối chiếu datasheet là bước bắt buộc trước khi chốt cấu hình. [1][2]

14KW

S6-EH1P14K03-NV-YD-L

S6-EH1P14K03-NV-YD-L đại diện cho mức 14kW trong dòng series này, với bộ thông số cốt lõi gồm công suất AC 14kW, PV khuyến nghị 28kW, PV sử dụng tối đa 22.4kW, ngõ dự phòng 14kW, dòng sạc/xả 290A và khối lượng thân máy 55.5kg.[1][2]

Series

S6-EH1P(9.9-18)K03-NV-YD-L

Toàn bộ series S6-EH1P(9.9-18)K03-NV-YD-L xây dựng trên nền tảng 1 pha áp thấp với cấu hình 3 MPPT/6 string nhất quán. Giới hạn PV, dòng AC, dòng pin và dòng đầu vào thay đổi theo từng mức công suất – đây là nhóm thông số phân biệt mã 14K03 với các mức kề cận trong series.[1]

Chọn mã

Cấu hình riêng cho mã 14kW

Bộ thông số riêng của S6-EH1P14K03-NV-YD-L gồm PV khuyến nghị 28kW, dòng AC định mức 63.6A / 60.9A và dòng sạc/xả pin tối đa 290A. Đây là nhóm số liệu cần đối chiếu trực tiếp khi lựa chọn mã 14K03 thay vì các mức công suất kề cận trong cùng series.[1]

Chọn đúng theo công suất, pin và vị trí lắp. Lựa chọn đúng mã trong series S6-EH1P(9.9-18)K03-NV-YD-L cần dựa trên 4 yếu tố xác định: công suất AC thực tế, tổng công suất PV thiết kế, thông số pin lưu trữ và vị trí lắp đặt. Thân máy S6-EH1P14K03-NV-YD-L nặng 55.5kg với kích thước 459 × 845 × 313mm – kết cấu treo cần được tính toán và chuẩn bị hoàn chỉnh trước khi bắt đầu thi công.[1][2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

5. Tài liệu kỹ thuật chính hãng inverter Solis S6-EH1P14K03-NV-YD-L Tài liệu

Hệ thống tài liệu kỹ thuật chính hãng của S6-EH1P14K03-NV-YD-L được phân thành 2 nhóm phục vụ 2 giai đoạn: datasheet và hướng dẫn lắp đặt cho thiết kế và thi công; tài liệu xử lý lỗi, chứng nhận và bảo hành cho vận hành và hậu mãi dài hạn. [1][2][3]
⚙Thông số kỹ thuật▼ 3 tài liệu
PDF Datasheet S6-EH1P14K03-NV-YD-L – Thông số kỹ thuật chính Tải xuống
PDF Manual / Quick Guide S6-EH1P14K03-NV-YD-L – Hướng dẫn lắp đặt nhanh Tải xuống
PDF Certifications S6-EH1P14K03-NV-YD-L – Chứng nhận sản phẩm Tải xuống
✓Chứng nhận và bảo hành› 5 tài liệu
WEB Troubleshooting Guide S6-EH1P14K03-NV-YD-L – Tài liệu xử lý lỗi Truy cập
WEB Warranty S6-EH1P14K03-NV-YD-L – Chính sách bảo hành Truy cập
WEB Chứng nhận nhà phân phối Solis Truy cập
WEB Tra cứu số Seri chính hãng Solis Truy cập
WEB Về thương hiệu Solis Truy cập
Cấu hình đúng mã 14K03. Khi làm việc với tài liệu, cần đối chiếu đồng thời datasheet phiên bản V3.8 và user manual S6-EH1P14K03-NV-YD-L EUR V1.3 – hai nguồn thông số gốc xác thực cho mã 14K03 trong series.[1][2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

6. Hướng dẫn lắp đặt inverter Solis S6-EH1P14K03-NV-YD-L 14KW 1 pha Lắp đặt

Khối lượng 55.5kg của S6-EH1P14K03-NV-YD-L đặt ra yêu cầu tường minh về kết cấu treo và khoảng hở tối thiểu trước khi thi công. Quá trình lắp đặt phải phân tách rõ 5 nhóm cổng – PV, pin lưu trữ, lưới AC, ngõ dự phòng và máy phát – mỗi nhóm vận hành theo tiêu chuẩn dây dẫn và breaker riêng quy định trong hướng dẫn kỹ thuật Solis. [2]
1

Chọn vị trí có mái che và thông gió

Bề mặt lắp đặt phải đảm bảo 3 điều kiện: chịu được khối lượng 55.5kg, không có vật liệu dễ cháy trong bán kính 3m và đủ thông gió. Vị trí cũng cần đảm bảo khoảng tiếp cận cho kỹ thuật viên trong các lần bảo trì định kỳ về sau.[2]

2

Giữ khoảng hở 1000mm

Khoảng hở tối thiểu quanh thân máy là 1000mm, phía dưới 800mm và phía trên 500mm. Đây là điều kiện vật lý bắt buộc để hệ thống làm mát bằng quạt thông minh duy trì nhiệt độ hoạt động ổn định trong suốt vòng đời vận hành dưới tải.[2]

3

Cố định thân máy 55.5kg

Với khối lượng 55.5kg, tường hoặc khung treo phải được kiểm tra chịu lực trước khi thi công. Thân máy kích thước 459 × 845 × 313mm cần vị trí treo vững chắc, đồng thời duy trì đủ khoảng tiếp cận xung quanh để kỹ thuật viên thao tác trong các lần bảo trì và kiểm tra định kỳ.[1][2]

4

Nối đất ngoài đúng vị trí

Điểm nối đất ngoài yêu cầu đầu cos M4, lực siết 2N.m và dây nối đất tối thiểu 4mm². Trong cấu hình nhiều inverter song song, điểm nối đất phải tuân theo đúng sơ đồ trong user manual – sai cấu trúc nối đất có thể tạo vòng lặp dòng đất gây nhiễu tín hiệu điều khiển và kích hoạt cảnh báo không xác định nguyên nhân.[2]

5

Đấu PV theo 3 MPPT/6 string

Phân hệ PV của mã 14K03 sử dụng 3 MPPT/6 string, tiết diện dây khuyến nghị 4.0mm² trong dải cho phép 4.0-6.0mm². Khi phân chia chuỗi, dòng vào phải duy trì trong giới hạn 40A / 40A / 40A và điện áp DC tối đa 550V – vượt bất kỳ ngưỡng nào thiết bị sẽ kích hoạt bảo vệ quá áp tự động.[1][2]

6

Kết nối pin áp thấp

Cổng pin BAT+/BAT- sử dụng M10 screws × 2 với lực siết 10-12N.m. Cáp kết nối khuyến nghị 1/0-3/0AWG × 2, cầu chì EV320-5CB-500A-N và breaker ngoài cổng pin định mức 350A phải được xác nhận và chuẩn bị đầy đủ trước khi thi công, nhằm đảm bảo dòng sạc/xả 290A vận hành trong ngưỡng bảo vệ của hệ thống.[2]

7

Kết nối AC Grid, Dự phòng và Gen

Yêu cầu dây AC của mã 14K03: AC Grid 25-35mm², Dự phòng/Gen 16-25mm², PE 16-25mm², lực siết đồng nhất 4.5N.m. Bộ breaker ngoài tương ứng gồm AC Grid 150A, Dự phòng 150A, Gen 100A và Battery 350A – chọn sai định mức bất kỳ breaker nào sẽ làm giảm trực tiếp khả năng bảo vệ toàn bộ hệ thống.[2]

8

Kết nối CT, BMS và truyền thông

CT đi kèm là ESCT-TA24-200A/50mA, dài 5m. Đấu đúng cực: dây trắng vào pin 9, dây đen vào pin 10 của cụm truyền thông 14 pin. Pin Lithium-ion giao tiếp với S6-EH1P14K03-NV-YD-L qua giao thức CAN tại cổng BMS – cấu hình CAN sai sẽ kích hoạt cảnh báo BatName-FAIL hoặc CAN Fail ngay từ giai đoạn khởi động lần đầu.[2]

Không nối dự phòng vào lưới

Cổng AC Dự phòng được thiết kế riêng cho nhánh phụ tải dự phòng – không được đấu trực tiếp vào lưới điện. Nhầm lẫn giữa cổng AC Grid và cổng Backup là lỗi kỹ thuật nghiêm trọng, có thể gây hư hỏng phần cứng và đồng thời làm mất quyền lợi bảo hành theo chính sách Solis.[2]

Chờ 5 phút trước khi chạm phần trong

Sau khi ngắt đồng thời lưới điện, PV và pin lưu trữ, điện tích còn tích lũy bên trong cần thời gian xả hoàn toàn. Thời gian chờ tối thiểu 5 phút là yêu cầu an toàn bắt buộc – không được tiếp xúc với bất kỳ cụm phần cứng nào bên trong vỏ máy trước khi hết thời gian này.[2]

Không đặt gần vật liệu dễ cháy

S6-EH1P14K03-NV-YD-L không được lắp tại khu vực có vật liệu dễ cháy, khí dễ bốc hoặc môi trường có nguy cơ nổ. Khoảng cách tối thiểu đến vật liệu dễ cháy là 3m – tiêu chuẩn này có hiệu lực liên tục trong suốt toàn bộ vòng đời lắp đặt, không chỉ giới hạn ở giai đoạn thi công ban đầu.[2]

Ngõ dự phòng dành cho nhóm thiết bị cần duy trì. Ngõ dự phòng của S6-EH1P14K03-NV-YD-L được tính toán cho nhóm tải thiết yếu – kết nối toàn bộ phụ tải công trình vào nhánh này sẽ làm giảm đáng kể thời gian dự phòng thực tế. Thời gian duy trì phụ thuộc vào dung lượng pin lưu trữ, mức tải đang hoạt động tại thời điểm cúp điện và lượng điện sạc bổ sung từ dàn PV trong ngày.[1][2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

7. Bảo trì định kỳ inverter Solis S6-EH1P14K03-NV-YD-L 14KW 1 pha Bảo trì

Hiệu suất vận hành dài hạn của S6-EH1P14K03-NV-YD-L gắn liền với chất lượng tản nhiệt và trạng thái hiển thị. Quy trình kiểm tra định kỳ cần bao gồm khu vực tản nhiệt, bề mặt thân máy, màn hình LCD 7.0 inch và ba đèn báo POWER – OPERATION – ALARM để nhận diện sớm các dấu hiệu bất thường trước khi trở thành sự cố. [2]
↯

Giữ tản nhiệt thông thoáng

Bụi tích tụ trên khu vực tản nhiệt là nguyên nhân phổ biến làm giảm hiệu suất tản nhiệt theo thời gian. Vệ sinh định kỳ bằng bàn chải mềm – không dùng dung môi, vật liệu mài mòn hoặc hóa chất ăn mòn vì các chất này phá hủy lớp bảo vệ bề mặt vỏ máy và rút ngắn tuổi thọ linh kiện bên trong.[2]

◎

Giữ màn hình và đèn báo dễ đọc

Màn hình LCD 7.0 inch và bộ đèn LED POWER – OPERATION – ALARM cung cấp thông tin trạng thái tức thì mà không cần kết nối app hay SolisCloud. Giữ mặt hiển thị sạch và đọc rõ là điều kiện để kỹ thuật viên nhận diện nhanh các thay đổi trạng thái vận hành ngay tại chỗ lắp đặt.[2]

!

Tắt máy và để nguội trước khi vệ sinh

Bề mặt thân máy S6-EH1P14K03-NV-YD-L đạt nhiệt độ cao trong các chu kỳ vận hành tải lớn. Trước mọi thao tác vệ sinh, để inverter nguội hoàn toàn là yêu cầu an toàn không thể bỏ qua. Khu vực xung quanh và phía trên thân máy cần giữ thông thoáng liên tục – không đặt vật bất kỳ lên hoặc tựa vào vỏ máy trong toàn bộ quá trình vận hành.[2]

  • Khoảng hở tối thiểu quanh thân máy phải được duy trì liên tục – đây là điều kiện vật lý đảm bảo khu vực tản nhiệt và mặt hiển thị hoạt động ổn định trong toàn bộ vòng đời vận hành.[2]
  • Ba đèn POWER, OPERATION và ALARM là điểm kiểm tra nhanh nhất trạng thái vận hành tại chỗ – không phụ thuộc kết nối app hay mạng internet.[2]
  • Mặt hiển thị và bộ đèn báo sạch tạo điều kiện đọc thông tin vận hành chính xác, đặc biệt trong môi trường lắp đặt có ánh sáng yếu hoặc góc nhìn hạn chế.[2]
  • Không sử dụng dung môi, vật liệu mài mòn hoặc hóa chất ăn mòn khi vệ sinh – nhóm chất này phá hủy lớp bảo vệ bề mặt và cụm hiển thị LCD.[2]
  • Cảnh báo lặp lại thường xuất phát từ ngoại vi – PV, pin lưu trữ, AC, CT/meter hoặc BMS – chứ không nhất thiết từ phần cứng inverter; kiểm tra tuần tự từng ngoại vi trước khi kết luận.[2]
  • Không tự tháo vỏ hoặc can thiệp phần bên trong thiết bị – mọi thao tác với nội bộ phần cứng phải do kỹ thuật viên có thẩm quyền thực hiện.[2]
Nên ghi lại trạng thái trước khi xử lý. Khi xuất hiện cảnh báo, ghi lại đồng thời trạng thái pin, BMS, ngõ dự phòng, cổng máy phát, mã CAN và thời điểm tải thay đổi. Tập dữ liệu này giúp kỹ thuật viên khoanh vùng nguyên nhân nhanh hơn đáng kể, rút ngắn thời gian xử lý và hạn chế tình trạng thay thế linh kiện không đúng điểm.[2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

8. Xử lý sự cố và mã cảnh báo của inverter Solis S6-EH1P14K03-NV-YD-L Sự cố

Kiến trúc đa cổng của S6-EH1P14K03-NV-YD-L khiến cảnh báo có thể phát sinh từ nhiều điểm khác nhau: lưới AC, PV, pin lưu trữ, BMS hoặc ngõ dự phòng. Ghi lại mã lỗi, thời điểm xảy ra và trạng thái từng nhánh ngay khi phát hiện – đây là bước đầu tiên giúp kỹ thuật viên hỗ trợ chẩn đoán chính xác từ xa. [2]

NO-GridOV-G-V01UN-G-V01

Nhóm lỗi điện lưới

NO-Grid, OV-G-V01 và UN-G-V01 phản ánh bất thường phía điện lưới – lần lượt là mất lưới, điện áp vượt ngưỡng trên và dưới. Kiểm tra theo thứ tự ưu tiên: nguồn lưới đến cổng MAINS, tiết diện dây AC Grid và chất lượng đấu nối tại cầu dao chính.[2]

NO-BatteryBatName-FAILCAN Fail

Nhóm lỗi pin và BMS

NO-Battery cho thấy inverter chưa nhận tín hiệu từ cụm pin – ưu tiên kiểm tra kết nối cổng BMS trước. BatName-FAIL xuất phát từ cài đặt loại pin không khớp với pin thực tế, cần vào menu chỉnh lại tham số. CAN Fail phản ánh gián đoạn đường truyền CAN giữa inverter và BMS – kiểm tra dây và cài đặt CAN trước khi đưa ra quyết định thay thế phần cứng.[2]

OV-DC01OV-DC02PV ISO-PRO

Nhóm lỗi PV và cách điện

OV-DC01/OV-DC02 báo điện áp đầu vào DC vượt ngưỡng 550V – kiểm tra lại số tấm trong chuỗi và điện áp hở mạch (Voc) trong điều kiện nhiệt độ thấp. PV ISO-PRO liên quan đến suy giảm cách điện chuỗi PV – rà soát dây DC, đầu nối MC4, vị trí dây trầy và khả năng rò dòng xuống đất theo từng chuỗi riêng biệt.[2]

Over-LoadOV-ILLCOV-TEM

Nhóm lỗi tải, quá dòng và nhiệt độ

Over-Load xuất hiện khi phụ tải nhánh dự phòng vượt công suất định mức 14kW hoặc tải cảm ứng có dòng khởi động đột ngột vượt ngưỡng. OV-ILLC liên quan đến quá dòng mạch LLC nội bộ – nhóm lỗi này thường cần can thiệp từ đội hỗ trợ kỹ thuật chuyên môn. OV-TEM phản ánh nhiệt độ vận hành vượt ngưỡng – ưu tiên kiểm tra khoảng hở thông gió và mức tải đang hoạt động trên nhánh dự phòng.[2]

ILeak-PRO01ILeak-PRO02ILeak_Check

Nhóm lỗi dòng rò

Nhóm ILeak – gồm ILeak-PRO01, ILeak-PRO02 và ILeak_Check – thuộc nhóm cảnh báo an toàn điện nghiêm trọng, phản ánh bất thường về dòng rò hoặc cảm biến dòng rò. Kiểm tra theo thứ tự: hệ thống nối đất, cách điện dây dẫn, chất lượng đầu nối và khả năng rò dòng xuống đất từ dàn PV hoặc cụm pin lưu trữ.[2]

LmtByEPMLmtByDRMLmtByTemp

Nhóm giới hạn công suất

LmtByEPM, LmtByDRM và LmtByTemp là trạng thái giới hạn công suất chủ động – thiết bị đang phản ứng đúng với tín hiệu môi trường điện, không phải lỗi phần cứng. Nguồn giới hạn có thể đến từ tín hiệu EPM/meter, yêu cầu DRM từ lưới, nhiệt độ vận hành cao hoặc biến động tần số và điện áp lưới – xác định nguyên nhân từ phía ngoại vi trước khi can thiệp cài đặt thiết bị.[2]

Thông tin hỗ trợ xử lý lỗi. Khi liên hệ hỗ trợ kỹ thuật, chuẩn bị trước bộ thông tin gồm: số serial inverter, ngày lắp đặt, đơn vị cung cấp, ảnh màn hình mã lỗi, mô tả hiện tượng thực tế, cấu hình PV, số chuỗi và thông tin pin lưu trữ. Bộ dữ liệu này giúp rút ngắn đáng kể thời gian chẩn đoán từ xa và tránh các lần đi thực địa không cần thiết.[2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

9. Chính sách bảo hành inverter Solis S6-EH1P14K03-NV-YD-L 14KW 1 pha Bảo hành

S6-EH1P14K03-NV-YD-L được bảo hành tiêu chuẩn 5 năm theo chính sách bảo hành Solis áp dụng cho dòng inverter lưu trữ. Hồ sơ bàn giao đầy đủ – model, serial, hóa đơn và thông tin lắp đặt – là điều kiện tiên quyết để quyền lợi bảo hành được xác minh và xử lý trong thời gian ngắn nhất. [3]

5 năm

Bảo hành tiêu chuẩn

S6-EH1P14K03-NV-YD-L được xếp vào phạm vi bảo hành tiêu chuẩn 5 năm, theo chính sách bảo hành Solis áp dụng riêng cho dòng inverter lưu trữ năng lượng.[3]

Hồ sơ

Cần giữ đủ thông tin sản phẩm

Hồ sơ bảo hành cần gồm model sản phẩm, số serial, hóa đơn mua hàng, thông tin lắp đặt và mô tả lỗi chi tiết. Nhãn sản phẩm còn nguyên vẹn và đọc được là yếu tố hỗ trợ quan trọng trong quá trình xác minh và phê duyệt bảo hành.[3]

Kỹ thuật

Không tự tháo sửa thiết bị

S6-EH1P14K03-NV-YD-L là inverter hybrid tích hợp đồng thời PV, lưới và pin lưu trữ – việc tự mở máy hoặc can thiệp phần cứng không đúng quy trình làm mất đồng thời cả an toàn vận hành và toàn bộ quyền lợi bảo hành.[2][3]

Cảnh báo có thể đến từ nhiều điểm. Trong hệ hybrid 14kW, cảnh báo có thể phát sinh từ bất kỳ nhánh nào – PV, pin, BMS, CT, dự phòng, máy phát, dây AC hoặc chế độ vận hành hiện tại. Khi cần hỗ trợ kỹ thuật, lưu kèm mã lỗi, ảnh màn hình và trạng thái tải tại thời điểm xảy ra cảnh báo.[2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

10. Việt Nam Solar, nhà phân phối ủy quyền inverter Solis S6-EH1P14K03-NV-YD-L VNS

Việt Nam Solar hỗ trợ xác định cấu hình inverter Solis S6-EH1P14K03-NV-YD-L phù hợp với từng công trình cụ thể. Các hạng mục cần làm rõ trước khi chốt phương án gồm: công suất tấm pin, cấu hình pin lưu trữ áp thấp, nhóm tải dự phòng, vị trí lắp đặt, thiết lập CT/meter và nhu cầu giám sát qua SolisCloud.

Việt Nam Solar phân phối inverter Solis chính hãng, hỗ trợ tư vấn cấu hình, triển khai kỹ thuật lắp đặt, xử lý bảo hành và theo dõi vận hành hệ thống trong suốt vòng đời sử dụng.[4]

Trụ sở chính

Công Ty TNHH Việt Nam Solar

Hotline: 088.60.60.660Email: lienhe@vietnamsolar.vnGọi 088.60.60.660

Hồ Chí Minh

Trụ sở chính Hồ Chí Minh

188 ĐHT41, Phường Đông Hưng Thuận, Tp. HCM

Xem Chỉ Đường

Kho HCM

Kho Hồ Chí Minh

2939 QL1A, Phường Tân Thới Nhất, Tp. HCM

Xem Chỉ Đường

Cần Thơ

Chi nhánh Cần Thơ

41D Mậu Thân, Phường Cái Khế, Tp. Cần Thơ

Xem Chỉ Đường

Kho Cần Thơ

Kho Cần Thơ

Khu vực Trạng Thọ A, Phường Trung Nhứt, Tp. Cần Thơ

Xem Chỉ Đường

Nha Trang

Chi nhánh và kho Nha Trang

Thôn Đông Dinh, Xã Diên Khánh, Tp. Khánh Hòa

Xem Chỉ Đường

📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

11. Đánh giá thực tế inverter Solis S6-EH1P14K03-NV-YD-L 14KW 1 pha Đánh giá

S6-EH1P14K03-NV-YD-L được đánh giá trên 4 khía cạnh thực tế: công suất AC 14kW, cấu hình PV 28kW/3 MPPT, yêu cầu pin áp thấp 40-60V và điều kiện lắp đặt thân máy 55.5kg – nhóm thông số phân biệt model này với các lựa chọn khác trong phân khúc. [1][2]

Công suất

14kW cho hệ điện 1 pha công suất lớn

S6-EH1P14K03-NV-YD-L vận hành với công suất AC 14kW, PV khuyến nghị 28kW và ngõ dự phòng 14kW. Bộ ba thông số này xác định trực tiếp tầm phù hợp của mã 14K03 trong phân khúc hệ điện 1 pha tải lớn.[1][2]

PV

3 MPPT cho nhiều hướng mái

Cấu hình 3 MPPT độc lập và 6 string cho phép phân bổ tấm pin theo nhiều vùng mái riêng biệt mà không cần gộp chung chuỗi. Giới hạn vận hành của mã 14K03 gồm điện áp DC tối đa 550V và dòng vào 40A / 40A / 40A trên từng cổng MPPT.[1]

Pin lưu trữ

Cần pin đúng dải 40-60V

S6-EH1P14K03-NV-YD-L hỗ trợ pin trong dải 40-60V với dòng sạc/xả tối đa 290A. Cả thông số pin lưu trữ lẫn hạ tầng kết nối phía cổng BAT phải được xác nhận đúng thông số trước khi đưa hệ thống vào vận hành.[1][2]

Lắp đặt

Thân máy lớn hơn, yêu cầu khoảng hở lớn

S6-EH1P14K03-NV-YD-L nặng 55.5kg và yêu cầu khoảng hở tối thiểu 1000mm xung quanh thân máy. Vị trí lắp cần đảm bảo đồng thời ba tiêu chí: kết cấu chịu lực đủ mạnh, thông gió tốt và khoảng tiếp cận cho kỹ thuật viên.[1][2]

Phù hợp cho hệ 1 pha cần công suất 14kW. S6-EH1P14K03-NV-YD-L phù hợp cho hệ điện 1 pha cần công suất AC 14kW và ngõ dự phòng 14kW. Với các công trình chỉ cần duy trì một vài thiết bị công suất nhỏ, nên cân nhắc kỹ lưỡng giữa nhu cầu thực tế và nhóm công suất thấp hơn trong cùng series để tối ưu chi phí đầu tư.
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

12. Hiểu lầm phổ biến về inverter hybrid Solis S6-EH1P14K03-NV-YD-L Hiểu lầm

Ở phân khúc inverter 1 pha, một số tiêu chí so sánh thường bị bỏ qua khi chỉ dựa trên con số công suất AC. S6-EH1P14K03-NV-YD-L là inverter hybrid áp thấp với cổng pin lưu trữ 40-60V, ngõ dự phòng 14kW và thân máy 55.5kg – các yếu tố này tạo nên sự khác biệt rõ ràng so với một inverter hòa lưới thuần 14kW thông thường. [1][2]
Hiểu saiChỉ cần thấy 14kW là có thể thay cho mọi inverter 14kW khác.
Cách hiểu đúngS6-EH1P14K03-NV-YD-L là inverter hybrid áp thấp, vận hành với pin 40-60V, 3 MPPT/6 string và ngõ dự phòng 14kW. So sánh đúng nhóm đòi hỏi đặt model này trong tập inverter hybrid áp thấp có tích hợp pin lưu trữ và ngõ dự phòng – không phải trong nhóm inverter hòa lưới thuần.[1][2]
Hiểu saiDàn PV 28kW nghĩa là lúc nào inverter cũng đưa ra 28kW.
Cách hiểu đúng28kW là công suất PV khuyến nghị tối đa cho phép lắp đặt. Công suất PV thực tế thiết bị có thể sử dụng tối đa là 22.4kW, và công suất AC đầu ra định mức chỉ là 14kW – ba con số này phản ánh ba lớp giới hạn khác nhau cần phân biệt rõ khi thiết kế.[1][2]
Hiểu saiPin nào cùng điện áp thấp cũng dùng được như nhau.
Cách hiểu đúngS6-EH1P14K03-NV-YD-L vận hành với pin trong dải 40-60V, nhưng tương thích không chỉ dừng ở điện áp. Pin cần đáp ứng thêm về giao thức BMS, dòng sạc/xả tối đa 290A và cấu hình kết nối thực tế trước khi được coi là phù hợp.[1][2]
Hiểu saiDự phòng 14kW có thể cấp cho toàn bộ tải trong nhà mà không cần chọn lọc.
Cách hiểu đúngNgõ dự phòng sở hữu công suất định mức 14kW, hỗ trợ quá tải 2 lần trong 10 giây với thời gian chuyển mạch dưới 10ms. Nhánh này được thiết kế cho nhóm tải thiết yếu cần duy trì liên tục – không phải cho toàn bộ phụ tải của công trình.[1][2]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

13. Câu hỏi thường gặp về inverter Solis S6-EH1P14K03-NV-YD-L 14KW 1 pha FAQ

Các câu hỏi thường gặp về S6-EH1P14K03-NV-YD-L tập trung vào sáu nhóm chủ đề: loại thiết bị, công suất AC, quy mô dàn PV, yêu cầu pin áp thấp, ngõ dự phòng, khoảng hở lắp đặt và thời hạn bảo hành. [1][2]
Các câu trả lời dưới đây tập trung vào các thông số cấu hình then chốt – inverter, pin lưu trữ và ngõ dự phòng – cần làm rõ trước khi chốt phương án thiết kế.
S6-EH1P14K03-NV-YD-L là inverter hòa lưới hay hybrid?
S6-EH1P14K03-NV-YD-L là inverter hybrid Solis 1 pha áp thấp – không phải inverter hòa lưới thuần. Thiết bị tích hợp đồng thời cổng kết nối pin lưu trữ, ngõ dự phòng độc lập và các cổng mở rộng bổ sung.[1][2]
Công suất AC của S6-EH1P14K03-NV-YD-L là bao nhiêu?
Công suất AC định mức là 14kW, công suất đầu ra tối đa 14kVA. Điện áp lưới định mức hỗ trợ 220V / 230V với tần số 50Hz / 60Hz.[1][2]
Mã 14kW lắp được dàn PV bao nhiêu?
Công suất PV khuyến nghị tối đa là 28kW, công suất PV sử dụng tối đa là 22.4kW. Điện áp DC tối đa 550V, dải MPPT 80-520V và dòng vào tối đa 40A / 40A / 40A.[1]
S6-EH1P14K03-NV-YD-L có bao nhiêu MPPT?
Mã 14K03 trang bị 3 MPPT độc lập và tối đa 6 string – cấu hình phù hợp cho công trình có mái nhiều hướng trong hệ hybrid 14kW.[1][2]
Pin lưu trữ dùng điện áp bao nhiêu?
Mã 14K03 vận hành với pin trong dải 40-60V, hỗ trợ Lithium-ion hoặc Lead-acid. Công suất sạc/xả đạt 14kW, dòng sạc/xả tối đa 290A và giao tiếp pin qua CAN / RS485.[1][2]
Dự phòng của mã 14kW cấp được bao nhiêu?
Ngõ dự phòng vận hành với công suất định mức 14kW, dòng định mức 54.5A / 52.2A, hỗ trợ quá tải 2 lần trong 10 giây với thời gian chuyển mạch dưới 10ms. Nhánh này tách hoàn toàn khỏi lưới – được thiết kế riêng cho nhóm tải cần duy trì khi lưới gián đoạn.[1][2]
Khoảng hở lắp đặt của S6-EH1P14K03-NV-YD-L là bao nhiêu?
Khoảng hở của dòng 9.9-18kW03 là 1000mm giữa inverter và thiết bị xung quanh, 800mm phía dưới và 500mm phía trên.[2]
Bảo hành tiêu chuẩn bao lâu?
S6-EH1P14K03-NV-YD-L thuộc dòng inverter lưu trữ Solis với thời hạn bảo hành tiêu chuẩn 5 năm, áp dụng cho sản phẩm đáp ứng đầy đủ điều kiện bảo hành theo chính sách Solis.[3]
📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá

14. Giá inverter Solis S6-EH1P14K03-NV-YD-L và nhận báo giá Báo giá

Giá S6-EH1P14K03-NV-YD-L được xác định theo cấu hình hệ hybrid thực tế của từng công trình. Báo giá chính xác cần tính riêng các hạng mục: số lượng tấm pin, dung lượng pin lưu trữ, nhóm tải backup, vật tư điện và phạm vi thi công cụ thể. [4]

Với hệ hybrid 14kW, nên tách riêng báo giá thiết bị đơn lẻ và báo giá trọn gói. Hệ trọn gói cần tính đầy đủ: pin lưu trữ, tấm pin, tủ điện, dây dẫn, thiết bị bảo vệ, công lắp đặt và chi phí thiết lập giám sát.

THIẾT BỊ RỜI

Giá inverter S6-EH1P14K03-NV-YD-L

Phù hợp với công trình cần mua riêng inverter để thay thế, nâng cấp hoặc bổ sung vào hệ thống đang vận hành. Lựa chọn này cũng phù hợp khi đội kỹ thuật đang triển khai đã có đầy đủ vật tư và nhân lực thi công.

Gọi hotline 088.60.60.660

TRỌN GÓI

Giá hệ hybrid 14kW có pin lưu trữ

Phù hợp với công trình cần giải pháp hoàn chỉnh từ đầu đến cuối. Báo giá trọn gói cần gồm: inverter, pin lưu trữ, tấm pin, khung giá đỡ, dây dẫn, tủ điện, thiết bị bảo vệ, công lắp đặt và nghiệm thu bàn giao.

Gửi yêu cầu báo giá

Thông tin nên gửi để nhận báo giá nhanh hơnĐể nhận báo giá nhanh và chính xác, nên cung cấp hóa đơn điện và ảnh mái công trình. Ảnh tủ điện, nhu cầu tải dự phòng, dung lượng pin lưu trữ mong muốn, địa chỉ công trình và thời gian dự kiến thi công giúp đội kỹ thuật xây dựng phương án phù hợp trong lần liên hệ đầu tiên.

HOTLINE

088.60.60.660

Gọi ngay

EMAIL

lienhe@vietnamsolar.vn

Gửi email

WEBSITE

vietnamsolar.vn

Liên hệ Việt Nam Solar

📚 Đến phần1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá
VNS

Bài viết này được biên soạn và kiểm duyệt bởi đội ngũ 50 kỹ sư Công ty TNHH Việt Nam Solar, đơn vị đã triển khai hàng chục nghìn dự án điện mặt trời khắp Việt Nam kể từ năm 2016, phân phối chính hãng hơn 20 thương hiệu biến tần, tấm pin và pin lưu trữ hàng đầu thế giới. Toàn bộ kỹ sư đều có chứng chỉ hành nghề về điện và xây dựng do cơ quan Nhà nước cấp.

Việt Nam Solar hoạt động với đầy đủ tư cách pháp nhân: Giấy phép hoạt động điện lực số 175/GP-SCT do Sở Công Thương cấp, Giấy phép năng lực xây dựng HCM-00076550, nhãn hiệu độc quyền VN-4-0604703. Hệ thống quản lý đạt ISO 9001:2015 Quản lý chất lượng, ISO 14001:2018 Quản lý môi trường và ISO 45001:2018 An toàn lao động, xác minh trên IAF CertSearch.

MST: 0315209693Hotline: 088.60.60.660Website: vietnamsolar.vnLinkedIn

Đánh giá S6-EH1P14K03-NV-YD-L - Inverter Hybrid Solis 14KW 1 Pha (Áp Thấp)

5.0/5

★★★★★

4 đánh giá

5
4 đánh giá
4
0 đánh giá
3
0 đánh giá
2
0 đánh giá
1
0 đánh giá
Viết đánh giá
Lọc đánh giá
Việt Nam Solar Việt Nam Solar Đã mua hàng
★★★★★

Việt Nam Solar luôn cung cấp thiết bị chất lượng

Trả lời | 25/07/2025

Việt Nam Solar Việt Nam Solar Đã mua hàng
★★★★★

Việt Nam Solar lựa chọn sản phẩm điện mặt trời chất lượng, thương hiệu nằm trong top đầu

Trả lời | 25/07/2025

Việt Nam Solar Việt Nam Solar Đã mua hàng
★★★★★

Việt Nam Solar lựa chọn sản phẩm điện mặt trời chất lượng, thương hiệu nằm trong top đầu

Trả lời | 25/07/2025

Việt Nam Solar Việt Nam Solar Đã mua hàng
★★★★★

Việt Nam Solar lựa chọn sản phẩm điện mặt trời chất lượng, thương hiệu nằm trong top đầu

Trả lời | 25/07/2025

Thảo luận
Mở Đóng
Danh Sách Cửa Hàng Việt Nam Solar
Danh Sách Cửa Hàng Việt Nam Solar
3000 Công Trình Hoàn Thiện
3000 Công Trình Hoàn Thiện
3000 Công Trình Hoàn Thiện
3000 Công Trình Hoàn Thiện

Liên hệ ngay
Hủy
Nhận Giá Lắp Điện Mặt Trời ZALO
1
