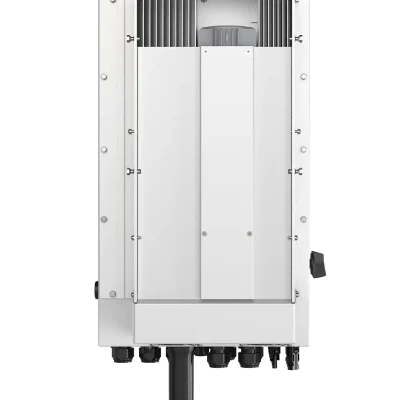

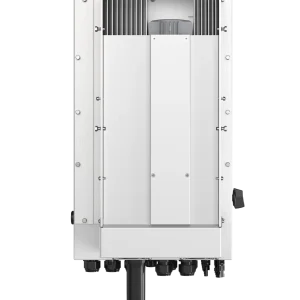

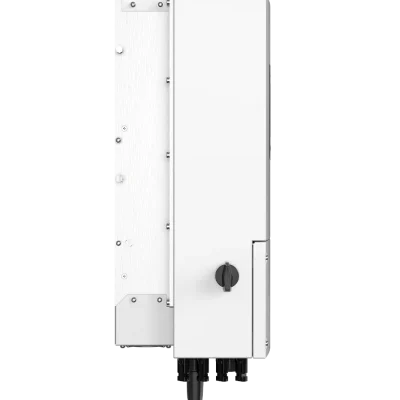

S6-EH1P10K-L-PLUS (21A) – Inverter Hybrid Solis 10KW 1 Pha (Áp Thấp)
88 ₫
Đã bán 422⚡
Thông số kỹ thuật S6-EH1P10K-L-PLUS (21A)
S6-EH1P10K-L-PLUS (21A)
Thông tin sản phẩm / Product Information
| Model code / Mã sản phẩm | S6-EH1P10K-L-PLUS (21A) |
| Thương hiệu | Solis |
| Inverter Type / Loại inverter | Hybrid |
| Phase / Số pha | Single Phase | Low Voltage |
Đầu vào DC phía PV / Input DC (PV side)
| Recommended max. PV array size / Công suất PV khuyến nghị tối đa | 20 kW |
| Max. usable PV input power / Công suất PV đầu vào khả dụng tối đa | 16 kW |
| Max. input voltage / Điện áp đầu vào tối đa | 500 V |
| Rated voltage / Điện áp định mức | 330 V |
| Start-up voltage / Điện áp khởi động | 90 V |
| MPPT voltage range / Dải MPPT | 90 – 435 V |
| Max. input current / Dòng đầu vào tối đa | 42 A / 42 A |
| Max. current per DC input / Dòng tối đa mỗi đầu vào DC | 21 A |
| Max. short circuit current / Dòng ngắn mạch tối đa | 48 A / 48 A |
| MPPT number / Max. input strings number / Số bộ theo dõi MPPT / Số chuỗi đầu vào tối đa | 2 / 4 |
Pin lưu trữ / Battery
| Battery type / Pin lưu trữ tương thích | Li-ion / Lead-acid |
| Battery voltage range / Dải điện áp pin | 40 – 60 V |
| Max. charge / discharge power / Công suất sạc / xả tối đa | 10 kW |
| Max. charge / discharge current / Dòng sạc / xả tối đa | 210 A |
| Number of battery port / number of BMS port / Số cổng pin / số cổng BMS | 1 / 1 |
| Communication / Giao tiếp | CAN / RS485 |
Đầu ra AC phía lưới / Output AC (Grid side)
| Rated output power / Công suất AC định mức | 10 kW |
| Max. apparent output power / Công suất biểu kiến đầu ra tối đa | 10 kVA |
| Rated grid voltage / Điện áp AC định mức | L/N/PE, 220 V / 230 V |
| Rated grid frequency / Tần số lưới định mức | 50 Hz / 60 Hz |
| Rated grid output current / Dòng AC định mức | 45.5 A / 43.5 A |
| Power factor / Hệ số công suất | > 0.99 (0.8 leading – 0.8 lagging) |
| THDi / Tổng méo hài dòng điện | < 3% |
Đầu vào AC phía lưới / Input AC (Grid side)
| Input voltage range / Dải điện áp đầu vào | 187 – 253 V |
| Max. input current / Dòng điện đầu vào tối đa | 65 A |
Đầu ra AC dự phòng / Output AC (Back-up)
| Rated output power / Công suất ngõ dự phòng | 10 kW |
| Max. apparent output power / Khả năng chịu quá tải | 2 times of rated power, 10 s |
| Back-up switch time / Thời gian chuyển mạch dự phòng | < 10 ms |
| Rated output voltage / Điện áp AC định mức | L/N/PE, 220 V / 230 V |
| Rated frequency / Tần số định mức | 50 Hz / 60 Hz |
| Rated output current / Dòng điện đầu ra định mức | 45.5 A / 43.5 A |
| Max. AC passthrough current / Dòng AC đi xuyên tối đa | 65 A |
| THDv (@linear load) / Tổng méo hài điện áp với tải tuyến tính | < 2% |
Đầu vào AC phía máy phát / Input AC (Generator side)
| Max. input power / Công suất đầu vào tối đa | 10 kW |
| Rated input current / Dòng điện đầu vào định mức | 45.5 A / 43.5 A |
| Rated input voltage / Điện áp đầu vào định mức | 1/N/PE, 220 V / 230 V |
| Rated input frequency / Tần số đầu vào định mức | 50 Hz / 60 Hz |
Hiệu suất / Efficiency
| Max. efficiency / Hiệu suất tối đa | 96.2% |
| EU efficiency / Hiệu suất EU | 96.1% |
| BAT charged by PV / AC max. efficiency / Hiệu suất tối đa khi pin được sạc bằng PV / AC | 95.3% / 93.9% |
| Battery discharged efficiency / Hiệu suất xả pin | 93.8% |
Bảo vệ / Protection
| Surge protection / Bảo vệ chống sét lan truyền | Yes |
| Output over current protection / Bảo vệ quá dòng đầu ra | Yes |
| Insulation resistance monitoring / Giám sát điện trở cách điện | Yes |
| Residual current detection / Phát hiện dòng điện dư | Yes |
| Integrated PV switch / Công tắc PV tích hợp | Yes |
| DC reverse-polarity protection / Bảo vệ ngược cực DC | Yes |
| Protection class / Over voltage category / Cấp bảo vệ / Danh mục quá áp | I / II (PV and BAT), III (MAINS and BACKUP and GEN) |
| Integrated AFCI 2.0 / AFCI 2.0 tích hợp | Optional |
| Anti-islanding protection / Bảo vệ chống đảo lưới | Yes |
Dữ liệu chung / General Data
| Dimensions (W × H × D) / Kích thước | 335 × 560 × 253 mm |
| Weight / Trọng lượng | 23.8 kg |
| Topology / Cấu trúc | Non-isolated (PV), Isolated (Battery) |
| Self-consumption / Tự tiêu thụ | < 40 W |
| Operating ambient temperature range / Dải nhiệt độ làm việc | -25 ~ +60°C |
| Relative humidity / Độ ẩm tương đối | 0 – 100% |
| Ingress protection / Cấp bảo vệ | IP66 |
| Noise emission (typical) / Độ ồn phát ra điển hình | < 65 dB(A) |
| Cooling concept / Cách làm mát | Intelligent redundant fan-cooling |
| Max. operation altitude / Độ cao hoạt động tối đa | 3000 m |
| Grid connection standard / Tiêu chuẩn kết nối lưới | NRS 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, EN 50549-1, MEA, PEA, NBR 16149, NBR 16150, G98, G99, CEI 0-21, NTS 631 TypeA |
| Safety / EMC standard / Tiêu chuẩn an toàn / EMC | IEC/EN 62109-1/-2, EN 61000-6-2/-3 |

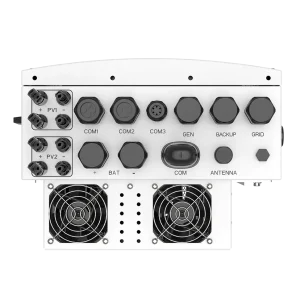

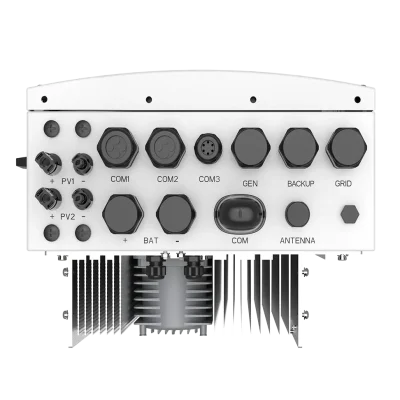

Tính năng / Features

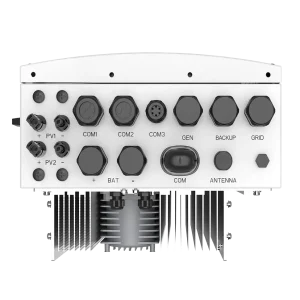

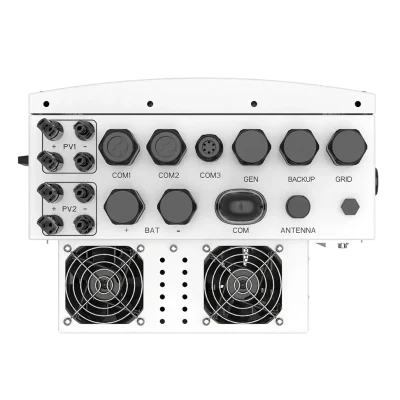

| PV connection / Kết nối PV | MC4 connector |
| Battery connection / Kết nối pin | Terminal Block |
| AC connection / Kết nối AC | Terminal Block |
| Display / Hiển thị | 7.0″ LCD display & Bluetooth + APP |
| Communication interface / Giao tiếp | Standard: WIFI+LAN+Bluetooth, CAN-BMS, CAN-Parallel×2, RS485-Meter, RS485, DRM, DI, DO×2; Optional: 2G/3G/4G |
Trung tâm chính sách
Thông tin & chính sách
Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.
Về chúng tôi
01
Giới thiệu công ty
Lịch sử hình thành và phát triển.
02
Tầm nhìn & Sứ mệnh
Định hướng phát triển bền vững.
03
Chứng chỉ hành nghề
Giấy phép, chứng nhận và năng lực.
04
Báo chí viết về VNS
Thông tin truyền thông và báo chí.
05
Công trình điện mặt trời
Dự án tiêu biểu đã triển khai.
06
Danh sách cửa hàng
Hệ thống điểm bán trên toàn quốc.
07
Đăng ký đối tác
Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
× Đóng
1 / 6

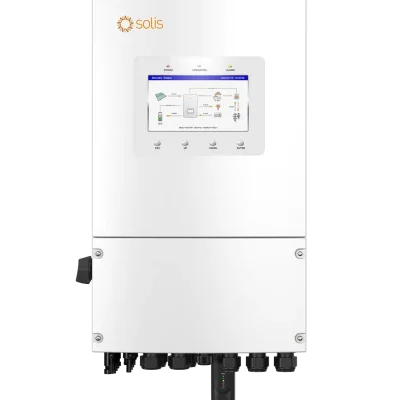

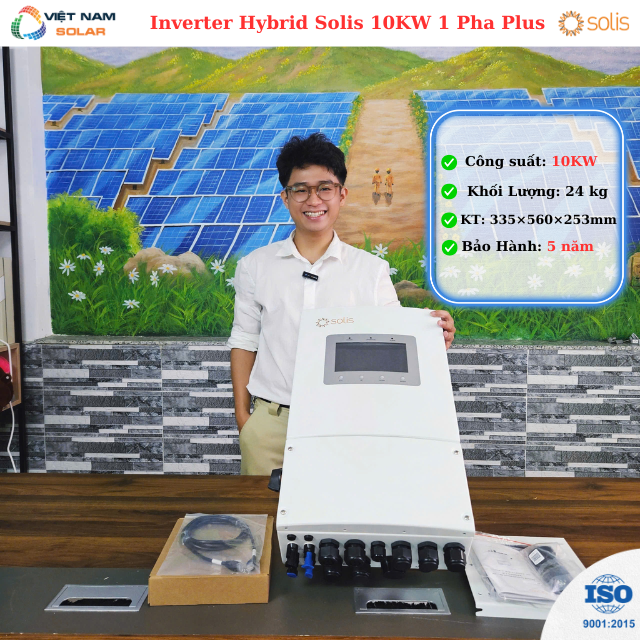

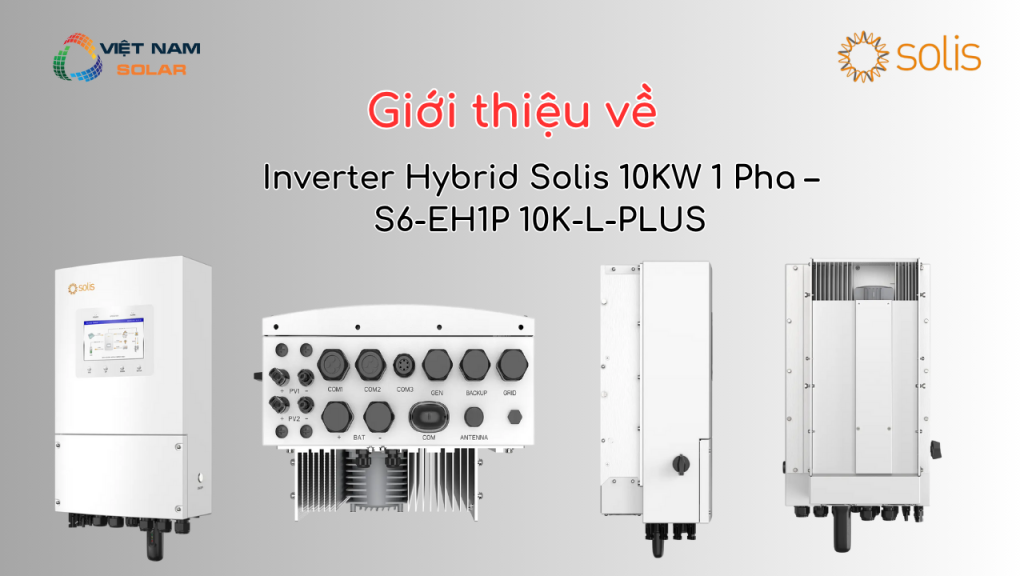

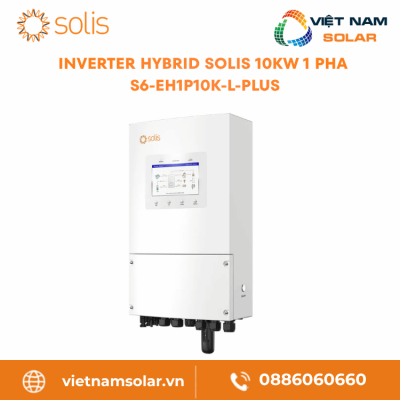

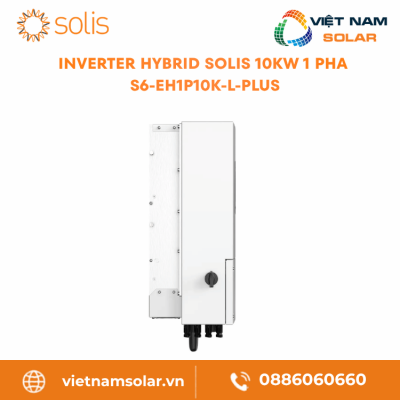

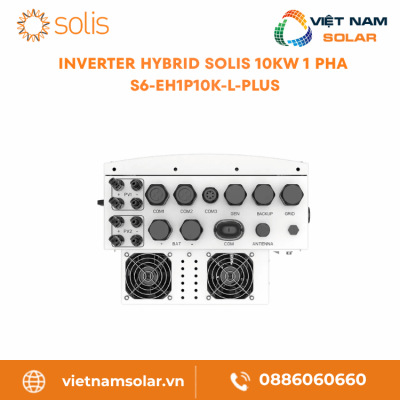

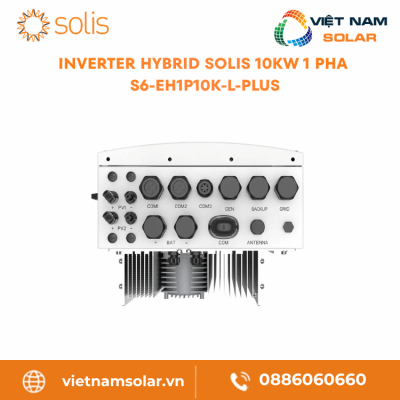

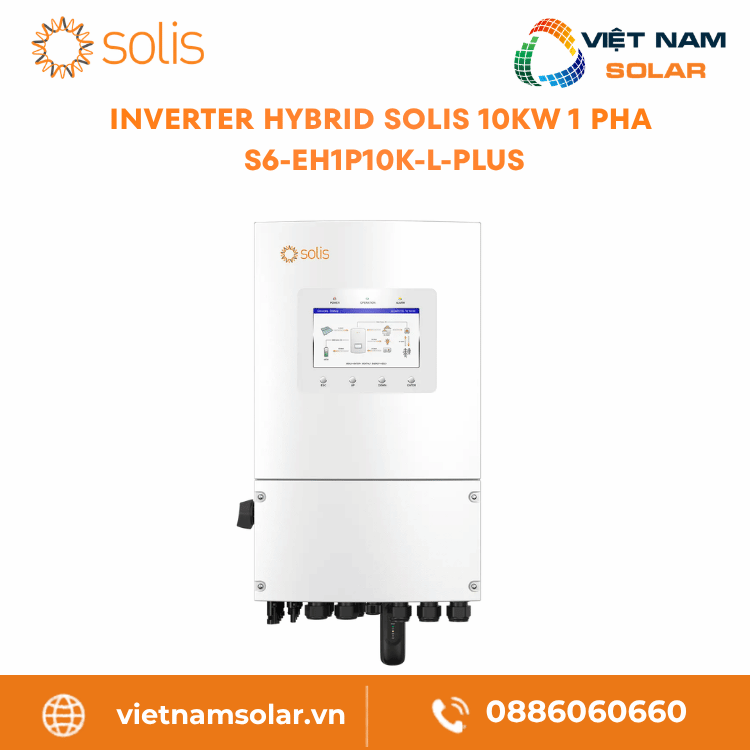

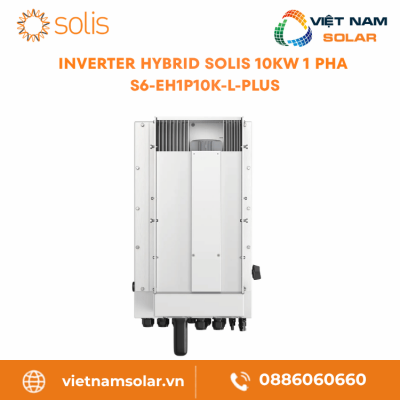

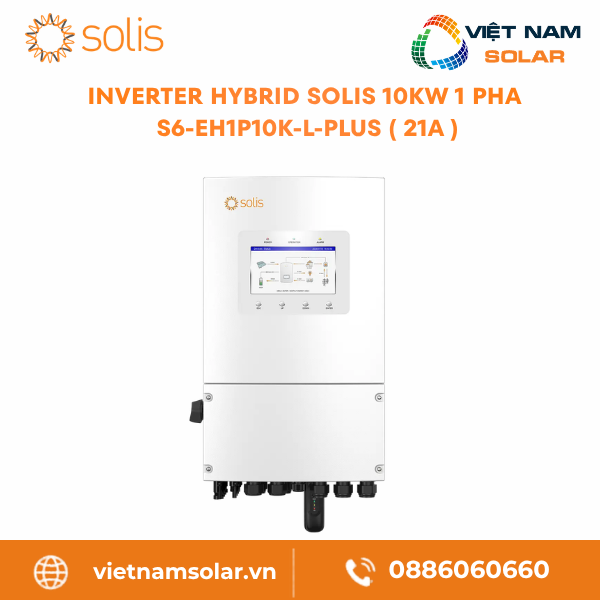

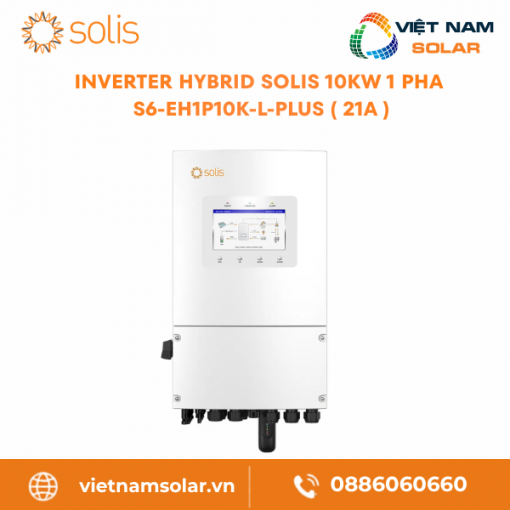

S6-EH1P10K-L-PLUS (21A) – Inverter Hybrid Solis 10KW 1 Pha (Áp Thấp)
Ở phân khúc inverter hybrid 1 pha công suất 10 kW, S6-EH1P10K-L-PLUS(21A) được Solis thiết kế riêng cho hệ điện mặt trời có pin lưu trữ áp thấp – đặt mã 10K vào nhóm công suất cao nhất trong dòng S6-EH1P(3-10)K-L-PLUS(21A). Khác với inverter hòa lưới thuần, thiết bị triển khai đồng thời ngõ Backup và cổng SMARTLOAD/GEN/INV, cho phép chủ đầu tư phân bổ tải thiết yếu, máy phát hoặc inverter hòa lưới theo từng cấu hình cụ thể.[1][2]
Khi thiết kế chuỗi tấm pin cho S6-EH1P10K-L-PLUS(21A), công suất PV khuyến nghị tối đa đạt 20 kW, công suất PV sử dụng tối đa 16 kW, với 2 MPPT và tối đa 4 chuỗi đầu vào. Hồ sơ kỹ thuật yêu cầu kiểm tra điện áp đầu vào tối đa 500 V, dải MPPT 90-435 V, dòng PV tối đa 42 A / 42 A và dòng ngắn mạch 48 A / 48 A trước khi chốt thiết kế chuỗi.[1]
Đối với phần lưu trữ, S6-EH1P10K-L-PLUS(21A) sử dụng dải pin 40-60 V, tương thích Li-ion hoặc Lead-acid, công suất sạc/xả 10 kW và dòng sạc/xả 210 A. Trước khi đóng điện, kỹ thuật viên cần đối chiếu công suất pin, giao tiếp CAN/RS485, BMS, thiết bị đo CT/meter và chế độ hoạt động qua màn hình LCD 7 inch hoặc ứng dụng SolisCloud.[1][2]
S6-EH1P10K-L-PLUS(21A) là bản hybrid 10kW 1 pha áp thấp, có 2 MPPT/4 string, công suất PV sử dụng tối đa 16kW, pin 40-60V, sạc/xả 10kW, backup 10kW, IP66 và bảo hành tiêu chuẩn 5 năm.[1][3]
📖 Mục lục bài viết
- 1. Tính năng nổi bật của inverter hybrid Solis S6-EH1P10K-L-PLUS(21A) 10KW 1 pha
- 2. Thông số kỹ thuật inverter hybrid Solis S6-EH1P10K-L-PLUS(21A) 10KW 1 pha
- 3. Chứng nhận và tiêu chuẩn kết nối lưới của inverter Solis S6-EH1P10K-L-PLUS(21A)
- 4. Các model cùng series Solis S6-EH1P(3-10)K-L-PLUS(21A)
- 5. Tài liệu kỹ thuật chính hãng inverter Solis S6-EH1P10K-L-PLUS(21A)
- 6. Hướng dẫn lắp đặt inverter Solis S6-EH1P10K-L-PLUS(21A) 10KW 1 pha
- 7. Bảo trì định kỳ inverter Solis S6-EH1P10K-L-PLUS(21A) 10KW 1 pha
- 8. Xử lý sự cố và mã cảnh báo của inverter Solis S6-EH1P10K-L-PLUS(21A)
- 9. Chính sách bảo hành inverter Solis S6-EH1P10K-L-PLUS(21A) 10KW 1 pha
- 10. Việt Nam Solar, nhà phân phối ủy quyền inverter Solis S6-EH1P10K-L-PLUS(21A)
- 11. Đánh giá thực tế inverter Solis S6-EH1P10K-L-PLUS(21A) 10KW 1 pha
- 12. Hiểu lầm phổ biến về inverter hybrid Solis S6-EH1P10K-L-PLUS(21A)
- 13. Câu hỏi thường gặp về inverter Solis S6-EH1P10K-L-PLUS(21A) 10KW 1 pha
- 14. Giá inverter Solis S6-EH1P10K-L-PLUS(21A) và nhận báo giá
📚 Danh mục1. Tính năng2. Thông số3. Chứng nhận4. Model5. Tài liệu6. Lắp đặt7. Bảo trì8. Sự cố9. Bảo hành10. VNS11. Đánh giá12. Hiểu lầm13. FAQ14. Giá
1. Tính năng nổi bật của inverter hybrid Solis S6-EH1P10K-L-PLUS(21A) 10KW 1 pha Nổi bật
Ở mã S6-EH1P10K-L-PLUS(21A), ba thông số quyết định cấu hình là công suất AC 10 kW, dòng PV 21 A trên mỗi đầu vào DC và dải pin áp thấp 40-60 V. Đi kèm với đó là dòng sạc/xả 210 A và cổng SMARTLOAD/GEN/INV – ba thông số này phân biệt rõ mã 10K(21A) khỏi các mã công suất thấp hơn trong cùng series.[1][2]
10kW
Cấu hình 10kW cho hệ 1 pha áp thấp
S6-EH1P10K-L-PLUS(21A) sở hữu công suất đầu ra AC định mức 10 kW, công suất biểu kiến tối đa 10 kVA và điện áp lưới L/N/PE, 220 V / 230 V. Đối với công trình 1 pha yêu cầu mức công suất hybrid vượt nhóm 6-8 kW trong cùng series, mã 10K là lựa chọn phù hợp để đảm bảo biên độ công suất hoạt động ổn định.[1]
Hybrid
Có cổng pin lưu trữ áp thấp
Thiết bị tương thích pin Li-ion hoặc Lead-acid, hoạt động ở dải điện áp pin 40-60 V, công suất sạc/xả tối đa 10 kW và dòng sạc/xả tối đa 210 A. Cổng pin lưu trữ tích hợp cho phép hệ thống tích lũy điện năng từ PV và cấp tải dự phòng chủ động khi điện lưới gián đoạn – điều kiện cần thiết để đảm bảo tính liên tục.[1]
PV 20kW
Dàn PV khuyến nghị tối đa 20kW
S6-EH1P10K-L-PLUS(21A) xử lý công suất PV khuyến nghị tối đa 20 kW và công suất PV sử dụng tối đa 16 kW. Hồ sơ thiết kế chuỗi tấm pin cần đối chiếu điện áp hở mạch, dải MPPT 90-435 V, dòng đầu vào 42 A mỗi MPPT và dòng ngắn mạch 48 A / 48 A trước khi chốt số tấm nối tiếp.[1]
2 MPPT
2 MPPT, tối đa 4 chuỗi PV
S6-EH1P10K-L-PLUS(21A) triển khai 2 MPPT và tối đa 4 string PV. Thuộc nhóm 8-10K, thiết bị mang phần cứng và số chuỗi đầu vào khác biệt so với nhóm 3-6K – yếu tố quan trọng cần kiểm tra kỹ khi chuyển thiết kế từ model công suất thấp hơn.[1]
Backup
Backup 10kW cho nhóm tải ưu tiên
Ngõ Backup của S6-EH1P10K-L-PLUS(21A) đạt công suất định mức 10 kW, dòng định mức 45.5 A / 43.5 A và thời gian chuyển mạch dưới 10 ms theo datasheet, dưới 4 ms theo manual. Với tải cảm ứng, việc tính toán phải dựa trên dòng khởi động thực tế – không chỉ công suất hoạt động bình thường – để tránh kích hoạt bảo vệ quá tải.[1]
IP66 và làm mát bằng quạt thông minh
Thân máy sở hữu kích thước 335 × 560 × 253 mm, khối lượng 23.8 kg và cấp bảo vệ IP66. Nhóm 10K(21A) triển khai cơ chế làm mát quạt dự phòng thông minh – vì vậy vị trí lắp đặt cần duy trì luồng gió đủ thoáng và khoảng hở đúng quy định của manual để đảm bảo hiệu suất tản nhiệt dài hạn.[1]
Thông tin quan trọngS6-EH1P10K-L-PLUS(21A) được xếp vào nhóm inverter hybrid có cổng pin lưu trữ – không phải inverter hòa lưới thuần. Trước khi lắp đặt, hồ sơ kỹ thuật cần xác nhận loại pin, dải điện áp 40-60 V, BMS, công suất backup, tải ưu tiên, thiết bị đo CT/meter và chế độ vận hành phù hợp với từng công trình.[1][2]
2. Thông số kỹ thuật inverter hybrid Solis S6-EH1P10K-L-PLUS(21A) 10KW 1 pha Thông số
S6-EH1P10K-L-PLUS(21A) đạt công suất AC định mức 10 kW, công suất PV khuyến nghị tối đa 20 kW, dải pin áp thấp 40-60 V, công suất sạc/xả tối đa 10 kW, backup 10 kW, cấp bảo vệ IP66 và bảo hành tiêu chuẩn 5 năm.[1][3]
Công suất AC10kW1 pha
LoạiHybridCó cổng pin lưu trữ
Cấp bảo vệIP66Chống bụi, chống nước
Input DC / Đầu vào tấm pin
| Model / Mã sản phẩm | S6-EH1P10K-L-PLUS(21A) |
| Recommended max. PV array size / Công suất dàn pin PV khuyến nghị tối đa | 20 kW[1] |
| Max. usable PV input power / Công suất PV sử dụng tối đa | 16 kW[1] |
| Max. input voltage / Điện áp đầu vào tối đa | 500 V[1] |
| Rated voltage / Điện áp định mức DC | 330 V[1] |
| Start-up voltage / Điện áp khởi động | 90 V[1] |
| MPPT voltage range / Dải điện áp MPPT | 90-435 V[1] |
| Max. input current / Dòng điện đầu vào tối đa | 42 A / 42 A[1] |
| Max. current per DC input / Dòng tối đa trên mỗi đầu vào DC | 21 A[1] |
| Max. short circuit current / Dòng ngắn mạch tối đa | 48 A / 48 A[1] |
| MPPT number / Max. input strings number / Số MPPT / số chuỗi đầu vào tối đa | 2 / 4[1] |
Battery / Pin lưu trữ
| Battery type / Loại pin lưu trữ | Li-ion / Lead-acid[1] |
| Battery voltage range / Dải điện áp pin | 40-60 V[1] |
| Max. charge / discharge power / Công suất sạc/xả tối đa | 10 kW[1] |
| Max. charge / discharge current / Dòng sạc/xả tối đa | 210 A[1] |
| Number of battery port / number of BMS port / Số cổng pin / số cổng BMS | 1 / 1[1] |
| Communication / Giao tiếp pin | CAN / RS485[1] |
Output AC / Đầu ra hòa lưới
| Rated output power / Công suất đầu ra định mức | 10 kW[1] |
| Max. apparent output power / Công suất biểu kiến đầu ra tối đa | 10 kVA[1] |
| Rated grid voltage / Điện áp lưới định mức | L/N/PE, 220 V / 230 V[1] |
| Rated grid frequency / Tần số lưới định mức | 50 Hz / 60 Hz[1] |
| Rated grid output current / Dòng điện lưới đầu ra định mức | 45.5 A / 43.5 A[1] |
| Power factor / Hệ số công suất | >0.99, điều chỉnh từ 0.8 sớm pha đến 0.8 trễ pha[1] |
| THDi / Tổng méo sóng hài dòng điện | <3%[1] |
Input AC / Đầu vào lưới
| Input voltage range / Dải điện áp đầu vào | 187-253 V[1] |
| Max. input current / Dòng đầu vào tối đa | 65 A[1] |
Output AC Back-up / Đầu ra dự phòng
| Rated output power / Công suất đầu ra dự phòng định mức | 10 kW[1] |
| Max. apparent output power / Công suất biểu kiến tối đa | 2 lần công suất định mức, 10 giây[1] |
| Back-up switch time / Thời gian chuyển mạch dự phòng | <10 ms[1] |
| Rated output voltage / Điện áp đầu ra định mức | L/N/PE, 220 V / 230 V[1] |
| Rated frequency / Tần số định mức | 50 Hz / 60 Hz[1] |
| Rated output current / Dòng đầu ra định mức | 45.5 A / 43.5 A[1] |
| Max. AC passthrough current / Dòng AC passthrough tối đa | 65 A[1] |
| THDv (@linear load) / Tổng méo hài điện áp với tải tuyến tính | <2%[1] |
Input AC Generator / Đầu vào máy phát
| Max. input power / Công suất đầu vào tối đa | 10 kW[1] |
| Rated input current / Dòng đầu vào định mức | 45.5 A / 43.5 A[1] |
| Rated input voltage / Điện áp đầu vào định mức | 1/N/PE, 220 V / 230 V[1] |
| Rated input frequency / Tần số đầu vào định mức | 50 Hz / 60 Hz[1] |
Efficiency / Hiệu suất
| Max. efficiency / Hiệu suất tối đa | 96.2%[1] |
| EU efficiency / Hiệu suất theo chuẩn châu Âu | 96.1%[1] |
| BAT charged by PV / AC max. efficiency / Hiệu suất tối đa khi sạc pin từ PV / AC | 95.3% / 93.9%[1] |
| Battery discharged efficiency / Hiệu suất xả pin | 93.8%[1] |
Protection / Bảo vệ
| Surge protection / Bảo vệ chống sét lan truyền | Có[1] |
| Output over current protection / Bảo vệ quá dòng đầu ra | Có[1] |
| Insulation resistance monitoring / Giám sát điện trở cách điện | Có[1] |
| Residual current detection / Phát hiện dòng rò | Có[1] |
| Integrated PV switch / Công tắc PV tích hợp | Có[1] |
| DC reverse-polarity protection / Bảo vệ ngược cực DC | Có[1] |
| Protection class / Over voltage category / Cấp bảo vệ điện / cấp quá áp | I / II (PV và BAT), III (MAINS, BACKUP và GEN)[1] |
| Integrated AFCI 2.0 / Bảo vệ hồ quang AFCI 2.0 tích hợp | Tùy chọn[1] |
| Anti-islanding protection / Bảo vệ chống tách đảo | Có[1] |
General Data / Thông số chung
| Dimensions (W × H × D) / Kích thước rộng × cao × sâu | 335 × 560 × 253 mm[1] |
| Weight / Khối lượng | 23.8 kg[1] |
| Topology / Cấu trúc | Non-isolated (PV), Isolated (Battery)[1] |
| Self-consumption / Công suất tự tiêu thụ | <40 W[1] |
| Operating ambient temperature range / Dải nhiệt độ môi trường vận hành | -25°C đến +60°C[1] |
| Relative humidity / Độ ẩm tương đối | 0-100%[1] |
| Ingress protection / Cấp bảo vệ | IP66[1] |
| Noise emission (typical) / Độ ồn điển hình | <65 dB(A)[1] |
| Cooling concept / Phương thức làm mát | Làm mát thông minh[1] |
| Max. operation altitude / Độ cao vận hành tối đa | 3000 m[1] |
Standards Compliance / Tiêu chuẩn áp dụng
| Grid connection standard / Tiêu chuẩn kết nối lưới điện | NRS 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, EN 50549-1, MEA, PEA, NBR 16149, NBR 16150, G98, G99, CEI 0-21, NTS 631 TypeA[1] |
| Safety / EMC standard / Tiêu chuẩn an toàn và tương thích điện từ | IEC/EN 62109-1/-2, EN 61000-6-2/-3[1] |
Features / Tính năng và kết nối
| PV connection / Kết nối PV | Đầu nối MC4[1] |
| Battery connection / Kết nối pin lưu trữ | Terminal Block[1] |
| AC connection / Kết nối AC | Terminal Block[1] |
| Display / Hiển thị | Màn hình LCD 7.0 inch, Bluetooth và ứng dụng[1] |
| Communication interface / Giao tiếp | Tiêu chuẩn: WIFI + LAN + Bluetooth, CAN-BMS, CAN-Parallel × 2, RS485-Meter, RS485, DRM, DI, DO × 2; tùy chọn: 2G / 3G / 4G[1] |
3. Chứng nhận và tiêu chuẩn kết nối lưới của inverter Solis S6-EH1P10K-L-PLUS(21A) Chứng nhận
S6-EH1P10K-L-PLUS(21A) tuân thủ bộ tiêu chuẩn kết nối lưới dành cho inverter hybrid 1 pha, gồm NRS 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, EN 50549-1, MEA, PEA, NBR 16149, NBR 16150, G98, G99, CEI 0-21 và NTS 631 TypeA, kết hợp tiêu chuẩn an toàn IEC/EN 62109-1/-2 và tương thích điện từ EN 61000-6-2/-3.[1]
Grid
Tiêu chuẩn kết nối lưới
Hồ sơ chứng nhận kết nối lưới của S6-EH1P10K-L-PLUS(21A) bao gồm NRS 097-2-1, IEC 62116, IEC 61727, EN 50549-1, G98, G99, CEI 0-21 và NTS 631 TypeA. Khi cài đặt, kỹ thuật viên cần chọn đúng mã lưới tương ứng với yêu cầu từng công trình để đảm bảo thiết bị hoạt động đúng thông số.
Safety
Tiêu chuẩn an toàn thiết bị
S6-EH1P10K-L-PLUS(21A) đạt tiêu chuẩn an toàn IEC/EN 62109-1/-2 – nhóm chứng nhận bắt buộc đối với inverter hybrid tích hợp đồng thời PV, pin lưu trữ, cổng backup và cổng lưới.
EMC
Tương thích điện từ
Thiết bị đáp ứng tiêu chuẩn tương thích điện từ EN 61000-6-2/-3. Khi đưa vào sử dụng, hệ thống cần đấu nối đúng kỹ thuật dây AC, PE, CT/meter và thiết bị bảo vệ để giảm thiểu rủi ro nhiễu hoặc cảnh báo không chính xác.
Kiểm tra trước khi vận hànhVới inverter hybrid, hồ sơ kiểm tra trước khi đóng điện không dừng lại ở tiêu chuẩn lưới – cần xác nhận đồng thời pin, BMS, CT/meter, backup, cổng Gen, dây PE và chế độ vận hành theo từng cấu hình cụ thể.
4. Các model cùng series Solis S6-EH1P(3-10)K-L-PLUS(21A) Model
Series S6-EH1P(3-10)K-L-PLUS(21A) trải rộng từ 3 kW đến 10 kW. S6-EH1P10K-L-PLUS(21A) thuộc nhóm 10 kW, triển khai dải pin 40-60 V, 2 MPPT/4 string và dòng sạc/xả tối đa 210 A – các thông số phân biệt rõ mã 10K với các mức công suất thấp hơn trong cùng series.[1]
8KW
S6-EH1P10K-L-PLUS(21A)
Mã sản phẩm đang xem. Công suất AC định mức 10 kW, công suất PV khuyến nghị tối đa 20 kW, backup 10 kW, dải pin 40-60 V và dòng sạc/xả tối đa 210 A.[1]
Series
S6-EH1P(3-10)K-L-PLUS(21A)
Series bao gồm các mức công suất trong nhóm 3-10 kW. Khi lựa chọn mã công suất khác trong cùng series, cần đối chiếu lại bảng thông số đầy đủ vì công suất PV, dòng AC, backup, pin và kích thước sai khác đáng kể giữa các mã.
Chọn mã công suất
Dựa trên tải và pin
Việc chọn model cho hệ hybrid cần đối chiếu đồng thời công suất tải, công suất backup yêu cầu, dàn PV dự kiến, dung lượng pin, dòng sạc/xả, số chuỗi tấm pin và điều kiện điện 1 pha thực tế tại công trình.
Cách tránh chọn sai công suấtKhông chỉ nhìn vào thông số công suất AC. Hồ sơ lựa chọn model cần xác nhận tải dự phòng thực tế, tải khởi động đỉnh, công suất pin, giao tiếp BMS và khả năng duy trì cấp backup khi điện lưới gián đoạn.
5. Tài liệu kỹ thuật chính hãng inverter Solis S6-EH1P10K-L-PLUS(21A) Tài liệu
Tài liệu kỹ thuật của S6-EH1P10K-L-PLUS(21A) được sử dụng để đối chiếu riêng cột 10K(21A), tập trung vào các mục PV, pin, Backup, SMARTLOAD/GEN/INV, CT/meter, BMS, quy trình cài đặt và điều kiện bảo hành.[1][2][3]
Cách dùng tài liệuKhông lấy dữ liệu từ cột 9K hoặc 9.9K khi làm việc với S6-EH1P10K-L-PLUS(21A). Quy trình thiết kế yêu cầu đọc datasheet trước, sau đó đối chiếu manual để xác nhận toàn bộ đấu nối PV, pin, Backup, SMARTLOAD/GEN/INV, CT/meter và BMS theo đúng mã 10K(21A).
6. Hướng dẫn lắp đặt inverter Solis S6-EH1P10K-L-PLUS(21A) 10KW 1 pha Lắp đặt
S6-EH1P10K-L-PLUS(21A) được lắp trên bề mặt chắc chắn, không cháy, bảo đảm thông gió tốt, tránh nắng trực tiếp, tránh mưa tuyết tạt và duy trì đúng khoảng hở quanh thiết bị theo manual. Trước khi đóng điện vận hành, kỹ thuật viên cần xác nhận đồng thời toàn bộ phần PV, pin áp thấp, AC Grid, Backup, Gen, CT/meter, BMS và hệ thống nối đất.[2]
1
Chọn vị trí lắp đặt
Vị trí lắp đặt được ưu tiên tránh nắng trực tiếp để hạn chế suy giảm công suất do quá nhiệt. Khu vực lắp cần đảm bảo thông gió, không bị che khuất màn hình LCD và không chịu tác động trực tiếp của mưa hoặc tuyết. Vị trí phù hợp nhất là khu vực có mái che, tường đủ chịu lực và nhiệt độ môi trường nằm trong dải vận hành thiết bị.[2]
2
Giữ khoảng hở thông gió
Khoảng hở tối thiểu quanh thiết bị phải được duy trì để đảm bảo tản nhiệt đúng kỹ thuật. Khi bố trí nhiều inverter hoặc thiết bị khác, khoảng cách tối thiểu 150 mm hai bên là bắt buộc. Phía trên dành khoảng 500 mm; phía dưới ưu tiên 800 mm nếu có nguồn nhiệt hoặc tủ pin.[2]
3
4
Nối đất thiết bị
Cổng nối đất bên ngoài nằm ở cạnh trái và phải của inverter. Đầu cos OT dùng vít M4, lực siết 2 N.m. Dây nối đất ngoài được khuyến nghị từ 4 mm² trở lên. Khi lắp nhiều inverter song song, toàn bộ thiết bị phải được nối về cùng một điểm đất để loại trừ chênh lệch điện thế giữa các điểm nối.[2]
5
Kết nối DC từ tấm pin
Trước khi đấu PV, cần xác nhận điện áp hở mạch của chuỗi nằm trong giới hạn inverter và kiểm tra đúng cực DC+ / DC-. Dây DC cho hệ PV dùng tiết diện trong khoảng 4.0-6.0 mm², giá trị khuyến nghị là 4.0 mm². Sau khi bấm đầu MC4, thực hiện kéo kiểm tra để xác nhận đầu nối đã khóa chắc.[2]
6
Kết nối pin lưu trữ
Cáp pin được đấu riêng vào đầu BAT+ và BAT-. Trước khi thi công, pin phải được tắt và kiểm tra điện áp bằng đồng hồ đo. Với S6-EH1P10K-L-PLUS(21A), đầu cos pin dùng R38-8, đường kính cáp khuyến nghị 2AWG và bộ ngắt DC cho pin được khuyến nghị kích thước 300 A.[2]
7
Kết nối AC Grid, Backup và Gen
Các cổng AC gồm Grid, Backup và Gen đều sử dụng Terminal Block. Cáp AC Grid đấu vào terminal C10-12, tiết diện khuyến nghị 8-6AWG. AC Backup và AC Gen dùng terminal C6-12, tiết diện khuyến nghị 10-6AWG. Lực siết terminal đạt 4-5 N.m.[2]
Không nối backup vào lưới
Cổng AC Backup không được nối trực tiếp vào lưới điện. Lỗi này có thể gây hư hỏng thiết bị, sai lệch logic vận hành và đe dọa an toàn toàn bộ hệ thống.[2]
Cổng AC Backup không được nối trực tiếp vào lưới điện. Lỗi này có thể gây hư hỏng thiết bị, sai lệch logic vận hành và đe dọa an toàn toàn bộ hệ thống.[2]
Không mở nắp khi không đủ chuyên môn
Bên trong inverter tồn tại điện áp nguy hiểm. Sau khi ngắt lưới, PV và pin, cần chờ tối thiểu 5 phút trước khi tiếp cận các bộ phận bên trong. Mọi thao tác thi công phải do kỹ thuật viên có chuyên môn thực hiện.[2]
Bên trong inverter tồn tại điện áp nguy hiểm. Sau khi ngắt lưới, PV và pin, cần chờ tối thiểu 5 phút trước khi tiếp cận các bộ phận bên trong. Mọi thao tác thi công phải do kỹ thuật viên có chuyên môn thực hiện.[2]
Không đặt gần vật liệu dễ cháy
Inverter không được lắp tại khu vực có vật liệu dễ cháy, khí dễ cháy hoặc môi trường có nguy cơ nổ. Khoảng cách tối thiểu đến vật liệu dễ cháy phải đạt 3 m để giảm thiểu rủi ro trong suốt vòng đời sử dụng.[2]
Inverter không được lắp tại khu vực có vật liệu dễ cháy, khí dễ cháy hoặc môi trường có nguy cơ nổ. Khoảng cách tối thiểu đến vật liệu dễ cháy phải đạt 3 m để giảm thiểu rủi ro trong suốt vòng đời sử dụng.[2]
Gợi ý cấu hình thực tếVới S6-EH1P10K-L-PLUS(21A), tải backup nên được phân bổ ưu tiên cho thiết bị thiết yếu: đèn chiếu sáng, modem, camera, máy tính, tủ lạnh nhỏ hoặc tải có công suất thấp. Tuyệt đối không dồn toàn bộ tải công suất lớn vào cổng backup. Với tải cảm ứng như bơm nước hoặc máy lạnh, cần kiểm tra công suất khởi động đỉnh, khả năng chịu quá tải 2 lần trong 10 giây và dung lượng pin đủ tải trước khi đóng điện.[1][2]
7. Bảo trì định kỳ inverter Solis S6-EH1P10K-L-PLUS(21A) 10KW 1 pha Bảo trì
S6-EH1P10K-L-PLUS(21A) không yêu cầu quy trình bảo trì định kỳ phức tạp. Tuy nhiên, để duy trì hiệu suất dài hạn, cần giữ khe tản nhiệt thông thoáng, đảm bảo màn hình và đèn LED dễ quan sát, kiểm tra định kỳ khu vực lắp đặt và theo dõi cảnh báo kịp thời.[2]
↯
Giữ tản nhiệt thông thoáng
Thiết bị không yêu cầu bảo trì theo dạng thay thế linh kiện định kỳ, nhưng vệ sinh phần tản nhiệt giúp inverter duy trì khả năng giải nhiệt hiệu quả. Bụi bẩn trên thân máy được làm sạch bằng bàn chải mềm. Tuyệt đối không dùng dung môi, vật liệu mài mòn hoặc hóa chất ăn mòn để vệ sinh.[2]
◎
Giữ màn hình và đèn báo dễ đọc
Màn hình và đèn LED trạng thái được lau bằng khăn sạch khi bụi bẩn cản trở quan sát. Việc giữ màn hình rõ ràng giúp theo dõi chính xác trạng thái Power, Operation và Alarm trong suốt thời gian hoạt động. Khi đèn Alarm nhấp nháy hoặc sáng liên tục, cần đọc và ghi lại mã cảnh báo trước khi thực hiện bất kỳ thao tác nào tiếp theo.[2]
!
Tắt máy và để nguội trước khi vệ sinh
Bề mặt inverter tích nhiệt cao trong quá trình hoạt động. Trước khi vệ sinh hoặc tiếp cận gần thân máy, cần tắt thiết bị và chờ nguội hoàn toàn. Không chạm vào bề mặt đang nóng để tránh bỏng. Không đặt vật lên trên hoặc tựa vật vào thân inverter trong bất kỳ tình huống nào.[2]
- Kiểm tra vị trí lắp còn thông thoáng, không bị che khe tản nhiệt và không bị vật dụng che màn hình LCD.[2]
- Quan sát trạng thái đèn POWER, OPERATION và ALARM để phát hiện bất thường trong quá trình hoạt động.[2]
- Lau màn hình và đèn báo bằng khăn sạch khi bụi bẩn làm giảm khả năng quan sát.[2]
- Không dùng dung môi, chất ăn mòn, vật liệu nhám hoặc nước xịt mạnh để vệ sinh inverter.[2]
- Kiểm tra đầu nối PV, pin, AC, CT/meter và BMS nếu hệ thống có cảnh báo lặp lại hoặc hoạt động không ổn định.[2]
- Không tự mở nắp, thay cầu chì hoặc sửa phần bên trong nếu không phải kỹ thuật viên được ủy quyền.[2]
Lưu ý khi bảo trìThiết bị tích hợp đồng thời cổng pin lưu trữ và cổng backup nên quy trình kiểm tra đòi hỏi mức độ cẩn thận cao hơn so với inverter hòa lưới thông thường. Khi cần kiểm tra pin, BMS, cổng backup, cổng máy phát hoặc lỗi CAN, cần ghi lại mã lỗi, ảnh màn hình, thời điểm phát sinh và trạng thái tải để rút ngắn thời gian chẩn đoán.[2]
8. Xử lý sự cố và mã cảnh báo của inverter Solis S6-EH1P10K-L-PLUS(21A) Sự cố
Khi S6-EH1P10K-L-PLUS(21A) hiển thị cảnh báo, cần ghi nhận ngay mã lỗi, thời điểm xuất hiện, trạng thái điện lưới, PV, pin, tải backup và ảnh màn hình. Nếu lỗi vẫn còn sau khi tắt máy, chờ 5 phút rồi khởi động lại – trường hợp lỗi lặp lại, cần liên hệ đơn vị phân phối hoặc trung tâm dịch vụ để tiến hành kiểm tra chuyên sâu.[2]
NO-Grid
OV-G-V01
UN-G-V01
OV-G-V01
UN-G-V01
Nhóm lỗi điện lưới
Nhóm lỗi mất lưới, điện áp lưới cao, điện áp lưới thấp hoặc tần số vượt ngưỡng yêu cầu kiểm tra nguồn lưới, dây AC, điểm đấu nối và khởi động lại hệ thống. Khi lưới vẫn bất thường sau kiểm tra, không ép inverter tiếp tục hoạt động.[2]
NO-Battery
BatName-FAIL
CAN Fail
BatName-FAIL
CAN Fail
Nhóm lỗi pin và BMS
NO-Battery phản ánh tình trạng thiết bị không nhận diện được pin. BatName-FAIL thường xuất phát từ chọn sai thương hiệu hoặc model pin trong cài đặt. CAN Fail là lỗi mất giao tiếp CAN giữa inverter và pin – cần kiểm tra cáp CAN, cổng CAN và trạng thái nguồn của bộ pin.[2]
OV-DC01
OV-DC02
PV ISO-PRO
OV-DC02
PV ISO-PRO
Nhóm lỗi PV và cách điện
OV-DC01 hoặc OV-DC02 phản ánh quá áp đầu vào DC. PV ISO-PRO liên quan đến tình trạng cách điện của chuỗi PV. Quy trình kiểm tra cần bao gồm điện áp chuỗi, tình trạng dây DC, đầu nối MC4, độ ẩm, vết trầy xước dây và khả năng rò điện xuống đất.[2]
Over-Load
OV-ILLC
OV-TEM
OV-ILLC
OV-TEM
Nhóm lỗi tải, quá dòng và nhiệt độ
Over-Load thường phát sinh khi tải backup vượt giới hạn hoặc tải cảm ứng có dòng khởi động cao. OV-ILLC phản ánh quá dòng mạch LLC. OV-TEM cảnh báo quá nhiệt – cần kiểm tra môi trường lắp đặt, hệ thống thông gió và danh sách tải đang hoạt động tại thời điểm phát sinh lỗi.[2]
ILeak-PRO01
ILeak-PRO02
ILeak_Check
ILeak-PRO02
ILeak_Check
Nhóm lỗi dòng rò
Nhóm lỗi ILeak phản ánh sự cố dòng rò hoặc cảm biến dòng rò. Quy trình kiểm tra cần bao gồm hệ thống nối đất, dây dẫn, đầu nối, tình trạng cách điện và khả năng rò dòng xuống đất. Nhóm lỗi này liên quan trực tiếp đến an toàn điện và không được bỏ qua.[2]
LmtByEPM
LmtByDRM
LmtByTemp
LmtByDRM
LmtByTemp
Nhóm giới hạn công suất
Các trạng thái giới hạn công suất thường liên quan đến cấu hình EPM/meter, DRM, nhiệt độ, tần số hoặc điện áp lưới. Cần kiểm tra thiết lập giới hạn phát lên lưới, CT/meter, thiết bị điều khiển ngoài và điều kiện thực tế trước khi đưa ra kết luận về lỗi phần cứng.[2]
Thông tin cần chuẩn bị khi báo lỗiKhi cần hỗ trợ kỹ thuật, cần chuẩn bị đầy đủ số serial inverter, đơn vị bán hàng hoặc phân phối, ngày lắp đặt, mô tả lỗi, hình ảnh màn hình, cấu hình dàn PV, số lượng tấm pin, công suất tấm pin, số chuỗi, tình trạng pin lưu trữ và thông tin liên hệ. Bộ dữ liệu này cho phép kỹ thuật viên khoanh vùng và chẩn đoán lỗi chính xác hơn.[2]
9. Chính sách bảo hành inverter Solis S6-EH1P10K-L-PLUS(21A) 10KW 1 pha Bảo hành
S6-EH1P10K-L-PLUS(21A) được xếp vào nhóm inverter lưu trữ năng lượng Solis với thời hạn bảo hành tiêu chuẩn 5 năm, áp dụng khi sản phẩm được bán và lắp đặt trong khu vực thuộc phạm vi của chính sách bảo hành Solis.[3]
5 năm
Bảo hành tiêu chuẩn
Nhóm Solis Energy Storage Inverter được ghi nhận thời hạn bảo hành tiêu chuẩn 5 năm trong bảng Standard Limited Warranty. Mức bảo hành này áp dụng cho S6-EH1P10K-L-PLUS(21A) khi sản phẩm đáp ứng đầy đủ điều kiện của chính sách bảo hành.[3]
Hồ sơ
Cần giữ đủ thông tin sản phẩm
Hồ sơ bảo hành cần bao gồm model sản phẩm, số serial, hóa đơn mua hàng, thông tin lắp đặt và mô tả lỗi cụ thể. Nhãn sản phẩm phải còn nguyên vẹn, đọc rõ và gắn đúng vị trí trên thiết bị để quá trình xác minh bảo hành diễn ra thuận lợi.[3]
Lưu ý cho hệ hybridVới inverter hybrid, nguồn lỗi có thể xuất phát từ bất kỳ thành phần nào trong hệ thống: PV, pin lưu trữ, BMS, CT/meter, backup, máy phát, dây AC hoặc thiết lập chế độ vận hành. Khi cần hỗ trợ kỹ thuật, cần chuẩn bị mã cảnh báo, ảnh màn hình, cấu hình pin, cấu hình PV và trạng thái tải để rút ngắn thời gian kiểm tra.[2]
10. Việt Nam Solar, nhà phân phối ủy quyền inverter Solis S6-EH1P10K-L-PLUS(21A) VNS
Việt Nam Solar tư vấn cấu hình inverter Solis S6-EH1P10K-L-PLUS(21A) theo công suất tấm pin, pin lưu trữ áp thấp, tải backup yêu cầu, vị trí lắp đặt, thiết bị đo CT/meter, vật tư AC/DC và nhu cầu giám sát qua nền tảng SolisCloud.
Việt Nam Solar cung cấp thiết bị chính hãng, tư vấn cấu hình theo công trình thực tế, hỗ trợ kỹ thuật lắp đặt, xử lý bảo hành và đồng hành cùng chủ đầu tư trong toàn bộ chu kỳ hoạt động của hệ thống.[4]
Trụ sở chính
Công Ty TNHH Việt Nam Solar
Hotline: 088.60.60.660Email: lienhe@vietnamsolar.vnGọi 088.60.60.660
11. Đánh giá thực tế inverter Solis S6-EH1P10K-L-PLUS(21A) 10KW 1 pha Đánh giá
S6-EH1P10K-L-PLUS(21A) phù hợp với công trình 1 pha yêu cầu inverter hybrid 10 kW, pin lưu trữ áp thấp và cổng backup riêng cho tải ưu tiên. Trước khi chốt cấu hình, hồ sơ kỹ thuật cần xác nhận tải dự phòng thực tế, dòng sạc/xả pin, loại pin tương thích, điện áp chuỗi PV và điều kiện lắp đặt.
Ứng dụng
Nhà ở và cửa hàng nhỏ dùng điện 1 pha
Công suất AC 10 kW hướng tới hệ 1 pha quy mô dân dụng, nơi nhu cầu cốt lõi là giảm mua điện lưới ban ngày, sạc pin từ PV khi nắng và duy trì nhóm tải thiết yếu khi mất điện. Với cổng backup 10 kW, chủ đầu tư cần tách rõ tải ưu tiên khỏi các thiết bị công suất lớn.[1]
PV
Dễ cấu hình cho mái có 2 vùng pin
Cấu hình 2 MPPT và tối đa 4 chuỗi mang lại linh hoạt thiết kế khi mái có hai hướng nắng hoặc hai vùng tấm pin độc lập. Tuy nhiên, mỗi MPPT cần được giữ đúng điện áp, dòng vào 42 A và dòng ngắn mạch 48 A / 48 A để không vượt giới hạn thiết bị.[1]
Pin lưu trữ
Ứng dụng hệ pin áp thấp 40-60V
Thiết bị sử dụng dải pin 40-60 V, tương thích Li-ion hoặc Lead-acid. Với hệ lithium, giao tiếp BMS qua CAN hoặc RS485 cần được cấu hình chính xác. Chọn sai model pin hoặc sử dụng sai cáp giao tiếp có thể kích hoạt lỗi NO-Battery hoặc CAN Fail.[1][2]
Lưu ý
Không nên gom toàn bộ tải vào backup
Cổng backup đạt công suất định mức 10 kW và chịu được quá tải 2 lần trong 10 giây. Thông số này không đồng nghĩa với việc có thể tập trung toàn bộ phụ tải sinh hoạt vào backup. Các tải như bếp điện, máy nước nóng, máy bơm lớn hoặc máy lạnh cần được tính toán riêng trước khi đấu vào cổng dự phòng.[1]
Kết luận chọn modelS6-EH1P10K-L-PLUS(21A) phù hợp cho công trình cần inverter hybrid 1 pha 10 kW, pin lưu trữ áp thấp, dàn PV khuyến nghị tối đa 20 kW và backup ổn định cho nhóm tải ưu tiên. Khi tải dự phòng vượt 10 kW hoặc cần nhiều thiết bị công suất cao chạy đồng thời, cần đối chiếu mã công suất lớn hơn trong cùng series.[1]
12. Hiểu lầm phổ biến về inverter hybrid Solis S6-EH1P10K-L-PLUS(21A) Hiểu lầm
Với S6-EH1P10K-L-PLUS(21A), các hiểu lầm phổ biến nhất không nằm ở thông số 10 kW mà ở cách đọc giới hạn từng cổng: PV, pin, Grid, Backup và SMARTLOAD/GEN/INV. Mỗi cổng mang thông số và logic điều khiển riêng biệt – cần tách rõ trước khi chốt cấu hình.
Hiểu saiInverter 10kW thì cứ đưa toàn bộ tải trong nhà vào backup.
Cách hiểu đúngBackup của S6-EH1P10K-L-PLUS(21A) có công suất định mức 10kW và chịu quá tải 2 lần trong 10 giây. Đây là ngõ riêng cho tải dự phòng, không phải điểm đấu gom toàn bộ phụ tải sinh hoạt.[1]
Hiểu saiKý hiệu 21A chỉ là phần tên model, không ảnh hưởng khi chọn chuỗi PV.
Cách hiểu đúngBản 10K(21A) cho dòng PV tối đa 42A / 42A, dòng mỗi đầu vào DC tối đa 21A và dòng ngắn mạch tối đa 48A / 48A. Khi ghép tấm công suất lớn, các giới hạn dòng này phải được kiểm tra cùng điện áp chuỗi.[1]
Hiểu saiCó thể lắp 20kW tấm pin và xem như inverter luôn dùng đủ 20kW.
Cách hiểu đúng20kW là công suất dàn PV khuyến nghị tối đa, còn công suất PV sử dụng tối đa của S6-EH1P10K-L-PLUS(21A) là 16kW. Thiết kế vẫn phải nằm trong 500V DC và dải MPPT 90-435V.[1]
Hiểu saiPin áp thấp 40-60V là đủ, không cần quan tâm giao tiếp pin.
Cách hiểu đúngDải pin chỉ là một điều kiện. Thiết bị còn dùng giao tiếp CAN/RS485, hỗ trợ sạc/xả 10kW và dòng sạc/xả tối đa 210A, nên pin, BMS, cáp và cấu hình phải đi cùng nhau.[1]
Hiểu saiSMARTLOAD/GEN/INV có thể dùng giống hệt cổng Backup.
Cách hiểu đúngManual tách rõ Grid, BACKUP và SMARTLOAD/GEN/INV. Cổng smart port có thể dùng cho smart load, máy phát hoặc inverter hòa lưới tùy thiết lập, nên không nên xem nó là một cổng backup thứ hai.[2]
Hiểu saiIP66 nghĩa là muốn treo ở vị trí nào ngoài trời cũng được.
Cách hiểu đúngTài liệu lắp đặt vẫn khuyến nghị tránh nắng trực tiếp, tránh mưa tuyết tạt trực tiếp, giữ thông gió và khoảng hở quanh máy. IP66 không thay thế yêu cầu chọn vị trí lắp đúng.[2]
13. Câu hỏi thường gặp về inverter Solis S6-EH1P10K-L-PLUS(21A) 10KW 1 pha FAQ
Phần câu hỏi thường gặp tổng hợp những điểm kỹ thuật quan trọng nhất cần xác nhận trước khi chọn S6-EH1P10K-L-PLUS(21A). Với inverter hybrid, các thông số cần đối chiếu kỹ gồm công suất AC, công suất PV, pin lưu trữ, backup, CT/meter, BMS, vị trí lắp đặt và điều kiện bảo hành.
S6-EH1P10K-L-PLUS(21A) là inverter hòa lưới hay inverter hybrid?
Công suất AC của S6-EH1P10K-L-PLUS(21A) là bao nhiêu?
S6-EH1P10K-L-PLUS(21A) đạt công suất đầu ra AC định mức 10 kW và công suất biểu kiến đầu ra tối đa 10 kVA. Thiết bị được thiết kế cho hệ điện 1 pha với điện áp lưới định mức L/N/PE, 220 V / 230 V.[1]
S6-EH1P10K-L-PLUS(21A) lắp được dàn pin mặt trời bao nhiêu kW?
S6-EH1P10K-L-PLUS(21A) xử lý công suất dàn pin PV khuyến nghị tối đa 20 kW và công suất PV sử dụng tối đa 16 kW. Thiết kế chuỗi cần đảm bảo điện áp đầu vào tối đa 500 V, dải MPPT 90-435 V, dòng đầu vào tối đa 42 A / 42 A và dòng ngắn mạch tối đa 48 A / 48 A.[1]
S6-EH1P10K-L-PLUS(21A) có bao nhiêu MPPT?
Thiết bị triển khai 2 MPPT và tối đa 4 chuỗi đầu vào. Cấu hình này phù hợp với mái có hai vùng tấm pin độc lập, nhưng vẫn cần tính chính xác điện áp, dòng điện, số tấm nối tiếp và nhiệt độ thực tế của chuỗi PV.[1]
Inverter này dùng pin lưu trữ điện áp bao nhiêu?
S6-EH1P10K-L-PLUS(21A) sử dụng pin lưu trữ dải điện áp 40-60 V. Thiết bị tương thích pin Li-ion hoặc Lead-acid, công suất sạc/xả tối đa 10 kW, dòng sạc/xả tối đa 210 A và giao tiếp pin qua CAN / RS485.[1]
Cổng backup của S6-EH1P10K-L-PLUS(21A) cấp được bao nhiêu kW?
Cổng backup đạt công suất đầu ra định mức 10 kW, điện áp đầu ra L/N/PE 220 V / 230 V và tần số 50 Hz / 60 Hz. Công suất biểu kiến tối đa ở chế độ backup bằng 2 lần công suất định mức trong 10 giây. Khi sử dụng thực tế, cần phân loại rõ tải ưu tiên và không tập trung toàn bộ tải công suất lớn vào cổng backup.[1]
Thiết bị có dùng được với máy phát điện không?
S6-EH1P10K-L-PLUS(21A) có cần CT hoặc meter không?
CT đi kèm là thiết bị bắt buộc cho hệ hybrid khi không triển khai smart meter. CT cung cấp thông tin về chiều dòng điện lưới, tạo điều kiện để inverter thực hiện đúng logic điều khiển. Nếu CT lắp sai chiều hoặc sai vị trí, số liệu công suất hiển thị và logic điều khiển sẽ sai lệch.[2]
S6-EH1P10K-L-PLUS(21A) có chống bụi, chống nước không?
S6-EH1P10K-L-PLUS(21A) bảo hành bao lâu?
S6-EH1P10K-L-PLUS(21A) thuộc nhóm Solis Energy Storage Inverter, được ghi nhận thời hạn bảo hành tiêu chuẩn 5 năm trong bảng Standard Limited Warranty tại khu vực áp dụng. Để thực hiện bảo hành, cần chuẩn bị model, số serial, hóa đơn, hồ sơ lắp đặt và mô tả lỗi chi tiết.[3]
14. Giá inverter Solis S6-EH1P10K-L-PLUS(21A) và nhận báo giá Báo giá
Giá S6-EH1P10K-L-PLUS(21A) được xác định theo thời điểm, số lượng, hình thức mua thiết bị rời hay lắp trọn gói, loại pin lưu trữ, chi phí giao hàng và điều kiện thi công thực tế. Việt Nam Solar tư vấn cấu hình phù hợp và báo giá sát theo yêu cầu từng công trình.
Với S6-EH1P10K-L-PLUS(21A), chủ đầu tư cần tách rõ hai trường hợp khi yêu cầu báo giá. Trường hợp thứ nhất là mua thiết bị rời để thay thế hoặc tích hợp vào hệ thống đã có sẵn. Trường hợp thứ hai là lắp trọn gói hệ điện mặt trời hybrid, bao gồm inverter, tấm pin, pin lưu trữ, khung giá, dây DC, dây AC, thiết bị bảo vệ, tủ điện, CT/meter, chi phí lắp đặt và nghiệm thu. Hai trường hợp này có cấu trúc chi phí khác nhau và cần được khảo sát thực địa trước khi chốt báo giá.
THIẾT BỊ RỜI
Giá inverter S6-EH1P10K-L-PLUS(21A)
Phù hợp khi chủ đầu tư cần mua riêng inverter để thay thế, dự phòng hoặc bàn giao cho đội kỹ thuật đang thi công. Báo giá cần xác nhận đúng mã S6-EH1P10K-L-PLUS(21A), tình trạng hàng tồn, bảo hành, chứng từ, phí giao hàng và nhu cầu ghép pin lưu trữ.
TRỌN GÓI
Giá hệ hybrid 10kW có pin lưu trữ
Phù hợp khi chủ đầu tư muốn lắp hoàn chỉnh hệ điện mặt trời có lưu trữ. Báo giá được xác định theo số lượng tấm pin, loại pin, tải backup yêu cầu, loại mái, chiều dài dây, tủ điện AC/DC, thiết bị bảo vệ, vị trí lắp inverter và điều kiện thi công thực tế.
Thông tin nên gửi để nhận báo giá nhanh hơnAnh/chị nên gửi kèm hóa đơn điện gần nhất, ảnh mái, ảnh tủ điện, địa chỉ công trình, nhu cầu mua thiết bị rời hay lắp trọn gói, tải cần cấp backup, loại pin mong muốn và thời gian thi công dự kiến. Với bộ dữ liệu này, Việt Nam Solar sẽ tư vấn cấu hình sát nhu cầu và báo giá chính xác hơn.
Tài liệu tham khảo
1Solis. (n.d.). Datasheet S6-EH1P10K Global Flyer V4.0, Single Phase Low Voltage Energy Storage Inverter.
3Solis. (2025). Solis Warranty International 20250701, Limited Product Warranty.
4Công Ty TNHH Việt Nam Solar. (2026). Thông tin liên hệ, hotline, email và hệ thống trụ sở, kho, chi nhánh Việt Nam Solar.
Đánh giá S6-EH1P10K-L-PLUS (21A) - Inverter Hybrid Solis 10KW 1 Pha (Áp Thấp)
Lọc đánh giá
Sản Phẩm Chất Lượng
| 09/10/2025
Thảo luận
