Tài liệu kỹ thuật SUN5000-150K-MG0 |
Việt Nam Solar tổng hợp đầy đủ 8 tài liệu dành cho Inverter Huawei SUN5000-150K-MG0, bao gồm datasheet, hướng dẫn cài đặt, tài liệu bảo hành và các liên kết tra cứu cần thiết để khách hàng dễ dàng xem hoặc tải về khi cần.

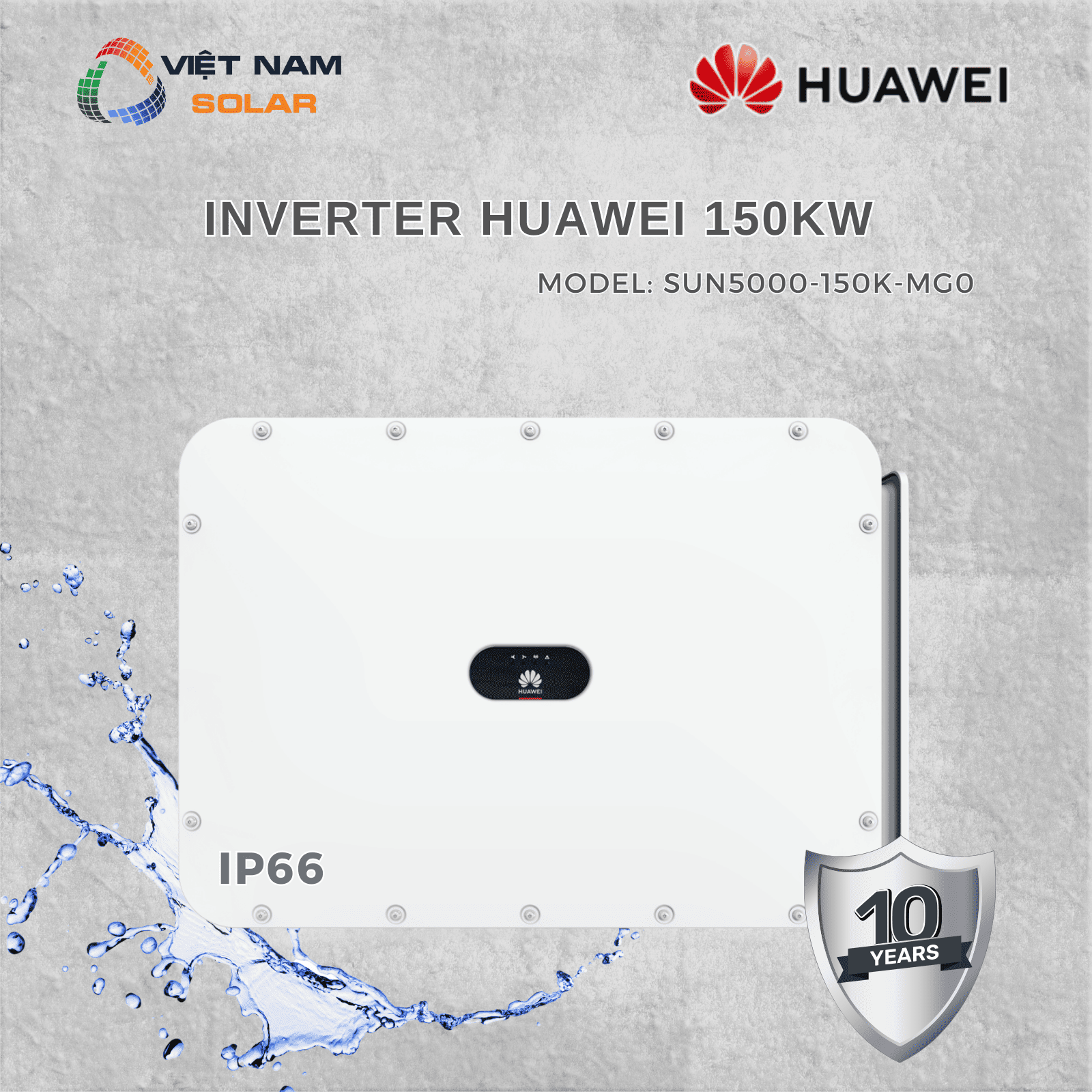

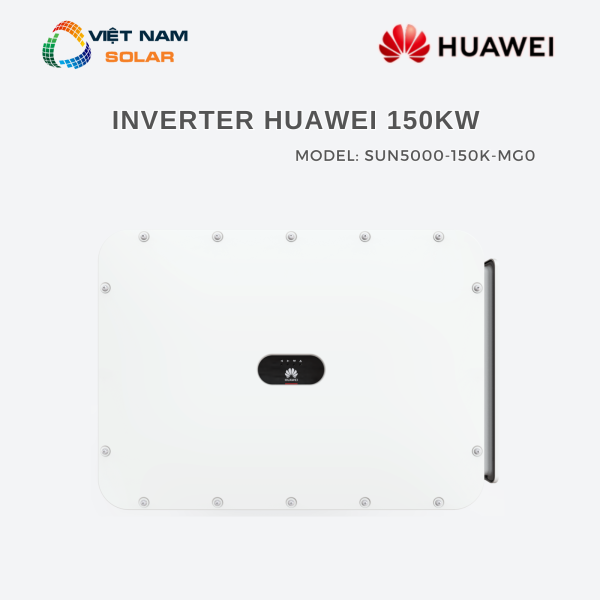

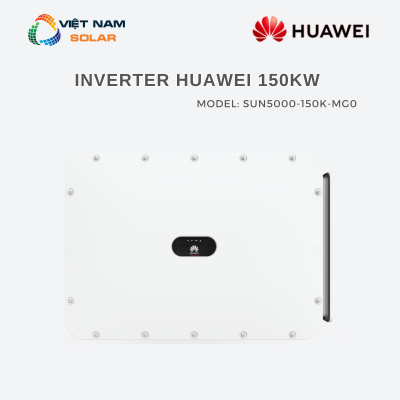

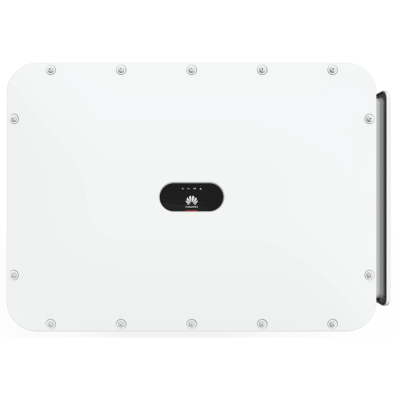

SUN5000-150K-MG0 – Inverter Huawei 150kW 3 pha – Tích Hợp Smart Module Controller
|
📋 |
Tài liệu kỹ thuật SUN5000-150K-MG0 |
Việt Nam Solar tổng hợp đầy đủ 8 tài liệu dành cho Inverter Huawei SUN5000-150K-MG0, bao gồm datasheet, hướng dẫn cài đặt, tài liệu bảo hành và các liên kết tra cứu cần thiết để khách hàng dễ dàng xem hoặc tải về khi cần.
88 ₫
Đã bán 1.988⚙
Thông số kỹ thuật SUN5000-150K-MG0
Inverter Huawei 150kW 3 pha – Tích Hợp Smart Module Controller
Tích hợpMERC-1100W-P/1300W-PSmart Module Controller
NGÕ VÀO12Input tối đa
⚙ Efficiency / Hiệu suất
98.6% @400V, 98.8% @480V
European efficiency / Hiệu suất Châu Âu
98.4%
⚙ Input / Đầu vào
Max. Input Voltage / Điện áp đầu vào tối đa
1,100V
Max. Short Circuit Current / Dòng ngắn mạch tối đa
66A
Operating Voltage Range / Dải điện áp hoạt động
200V ~ 1,000V
Max. input number / Số ngõ vào tối đa
12
⚙ Output / Đầu ra
Max. AC Active Power cosφ=1 / Công suất AC tối đa
165,000W
Nominal Output Voltage / Điện áp đầu ra danh định
380V / 400V / 480Vac
Rated AC Grid Frequency / Tần số lưới AC
50Hz / 60Hz
Nominal Output Current / Dòng đầu ra danh định
227.9A @380V, 216.5A @400V, 180.4A @480Vac
Max. Output Current / Dòng đầu ra tối đa
253.2A @380V, 240.5A @400V, 200.5A @480Vac
Adjustable Power Factor Range / Dải hệ số công suất
0.8 sớm pha … 0.8 trễ pha
Alternating current THDi / THDi dòng AC
<1%
⚙ Protection / Bảo vệ
Anti-islanding Protection / Chống tách đảo
Có
AC Overcurrent Protection / Bảo vệ quá dòng AC
Có
DC / AC Surge Arrester / Chống sét DC / AC
Type II / Type II
DC Insulation Resistance Detection / Phát hiện cách điện DC
Có
Residual Current Monitoring Unit / Giám sát dòng rò
Có
Smart String Level Disconnector / Bộ ngắt chuỗi thông minh
Có
Arc Fault Protection / Bảo vệ hồ quang
Có
Smart Connector Temperature Detector / Phát hiện nhiệt đầu nối
Có
PID Recovery / PV Ground-Fault Protection / Phục hồi PID / Chạm đất PV
Có / Có
⚙ Communication / Truyền thông
RS485 / USB
Có
Smart Dongle-4G / Bộ kết nối thông minh
Smart Dongle – 4G / WLAN tùy chọn
Monitoring BUS (MBUS) / Bus giám sát MBUS
Có, yêu cầu biến áp cách ly
⚙ General Data / Thông số chung
Dimensions (W x H x D) / Kích thước
1,000 x 710 x 395mm
Weight without Mounting Plate / Trọng lượng không gồm gá
≤100kg
Operating Temperature Range / Dải nhiệt độ vận hành
-25°C ~ 60°C
Cooling Method / Làm mát
Smart Air Cooling
Max. Operating Altitude / Độ cao vận hành tối đa
4,000m (13,123ft.)
Relative Humidity / Độ ẩm tương đối
0 ~ 100%
DC Connector / Đầu nối DC
Amphenol HH4
AC Connector / Đầu nối AC
Waterproof Connector + OT/DT Terminal
Protection Degree / Cấp bảo vệ
⚙ Standard Compliance / Tiêu chuẩn tuân thủ
⚙ String Configuration / Cấu hình chuỗi Full Optimizer
String Configuration / Cấu hình chuỗi
7 / 8 / 9
Optimizer note / Ghi chú bộ tối ưu
MERC-1100/1300W-P chỉ hỗ trợ cấu hình tối ưu toàn phần
⚙ DC/AC Ratio Recommendation / Khuyến nghị tỷ lệ DC/AC
Max Input Power Per String / Công suất tối đa mỗi chuỗi
20kW
Max Number of Strings / Số chuỗi tối đa
12-20
9 Strings / 9 chuỗi
0.8-1.0
10 Strings / 10 chuỗi
1.0-1.1
11 Strings / 11 chuỗi
1.1-1.2
12 Strings / 12 chuỗi
1.2-1.6
Trung tâm chính sách
Thông tin & chính sách
Tìm hiểu về Việt Nam Solar, chính sách mua hàng, bảo mật dữ liệu và quy chế hoạt động website.
Về chúng tôi
01
Giới thiệu công ty
Lịch sử hình thành và phát triển.
02
Tầm nhìn & Sứ mệnh
Định hướng phát triển bền vững.
03
Chứng chỉ hành nghề
Giấy phép, chứng nhận và năng lực.
04
Báo chí viết về VNS
Thông tin truyền thông và báo chí.
05
Công trình điện mặt trời
Dự án tiêu biểu đã triển khai.
06
Danh sách cửa hàng
Hệ thống điểm bán trên toàn quốc.
07
Đăng ký đối tác
Trở thành đại lý Việt Nam Solar.
Chính sách mua hàng
× Đóng
1 / 1

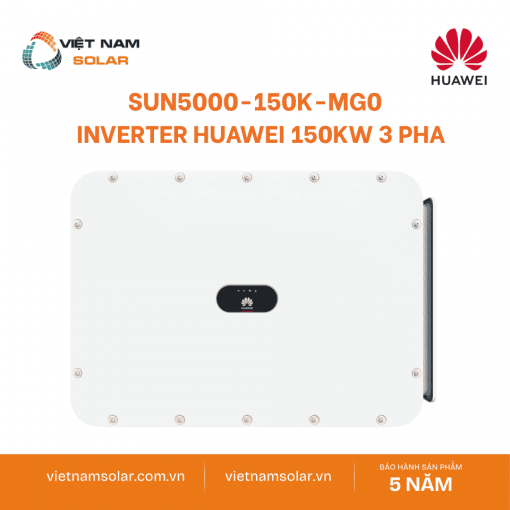

Huawei dòng SUN5000 · C&I Giải pháp SmartPVSUN5000-150K-MG0 – Biến tần Huawei 150kW 3 pha – Tích Hợp bộ điều khiển tấm pin thông minh
SUN5000-150K-MG0 là biến tần chuỗi hòa lưới 3 pha công suất 150kW, thuộc thế hệ Huawei SUN5000 dành cho dự án thương mại và công nghiệp. Thiết bị kết hợp với bộ điều khiển tấm pin thông minh MERC-1100/1300W-P để tối ưu ở cấp mô-đun, giám sát vận hành chi tiết, hỗ trợ RS485/MBUS, IP66, làm mát thông minh và các lớp bảo vệ như AFCI, RSD, SSLD, RCMU, Phục hồi PID, Bảo vệ chạm đất PV và giám sát nhiệt độ đầu nối thông minh.[1][2]
SUN5000-150K-MG0 phù hợp các mái nhà xưởng, trung tâm kho vận, khu thương mại và hệ C&I cần biến tần công suất lớn nhưng vẫn muốn quản trị từng mô-đun. Khi thiết kế đúng với MERC-1100/1300W-P, biến áp cách ly, SmartLogger hoặc Dongle, hệ thống có thể vừa tối ưu sản lượng, vừa nâng mức an toàn và rút ngắn thời gian xử lý lỗi tại hiện trường.[2][4]
📚 Đến phần:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá
📑 Danh mục bài viết
1. Tính năng nổi bật của SUN5000-150K-MG0
SUN5000-150K-MG0 được xây dựng quanh ba lớp giá trị chính của giải pháp dòng SUN5000: SafeLink cho an toàn, ProfiLink cho tối ưu sản lượng cấp mô-đun và SmartLink cho thiết kế, giám sát, định vị lỗi và quản lý vận hành thông minh. Điểm khác biệt của dòng máy này không chỉ nằm ở công suất 150kW, mà còn ở cách biến tần phối hợp cùng MERC-1100/1300W-P để biến hệ C&I lớn thành một hệ thống dễ nhìn, dễ quản trị và an toàn hơn.[1]

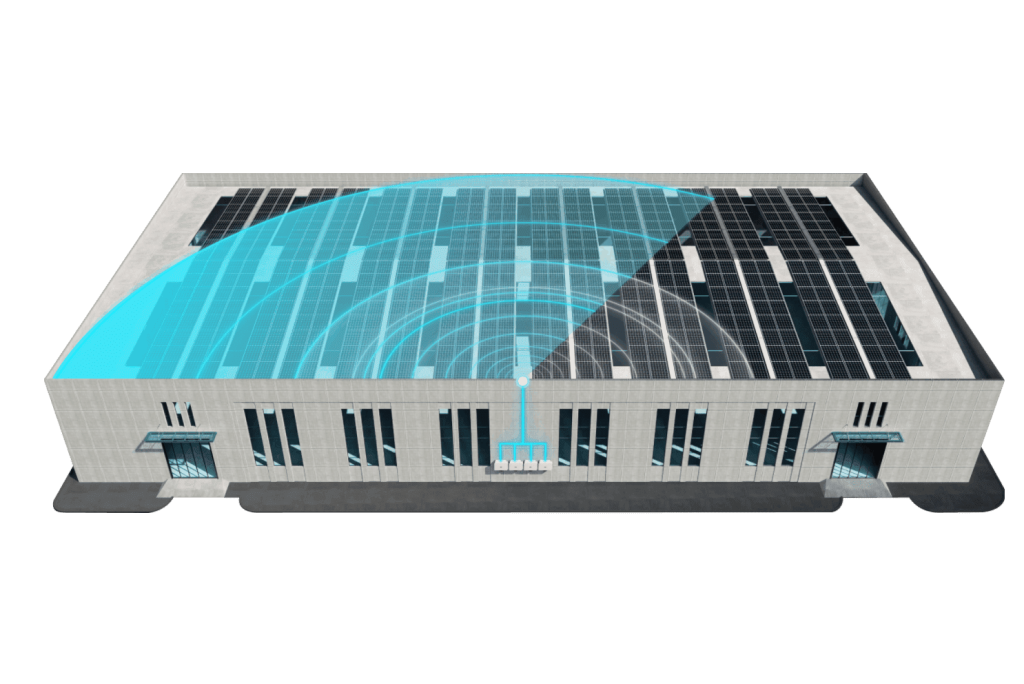

SafeLink – tăng lớp bảo vệ DC.AFCI, RSD, bộ ngắt chuỗi thông minh (SSLD), chống chạm đất PV, giám sát dòng rò và phát hiện nhiệt đầu nối giúp hệ thống nhận diện rủi ro nhanh hơn, đặc biệt trên mái nhà xưởng có chiều dài dây DC lớn.[1][2]

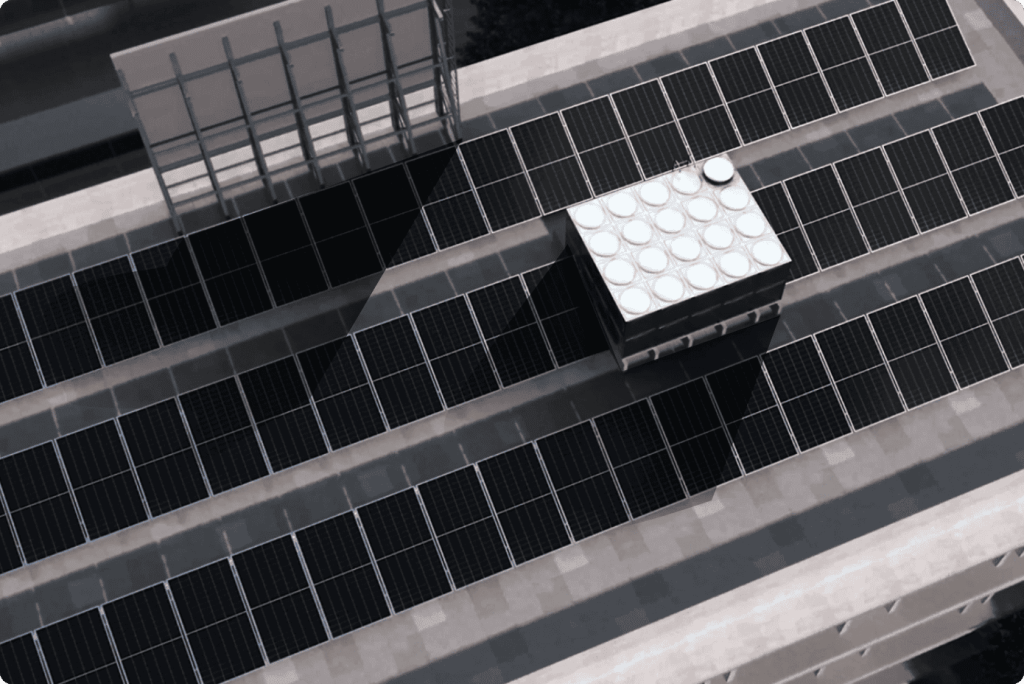

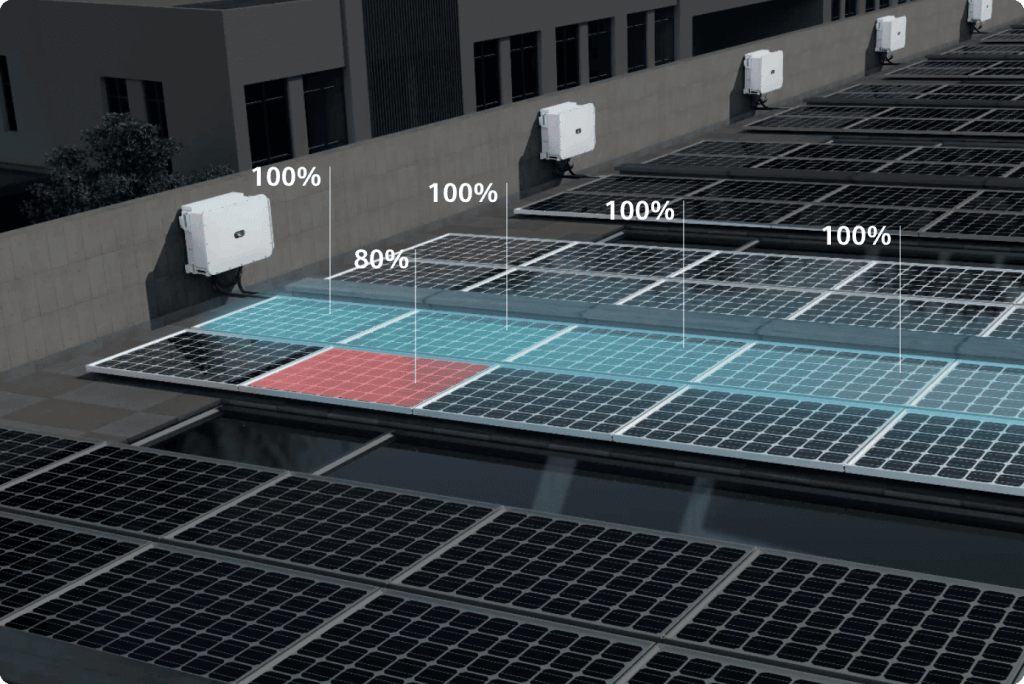

ProfiLink – tối ưu ở cấp mô-đun.Khi dùng MERC-1100/1300W-P, từng tấm pin được quản lý tốt hơn, giảm tổn thất do sai lệch công suất, hướng lắp, bụi bẩn hoặc bóng che cục bộ. Đây là lợi thế lớn với mái phức tạp và nhiều dãy tấm pin.[4]

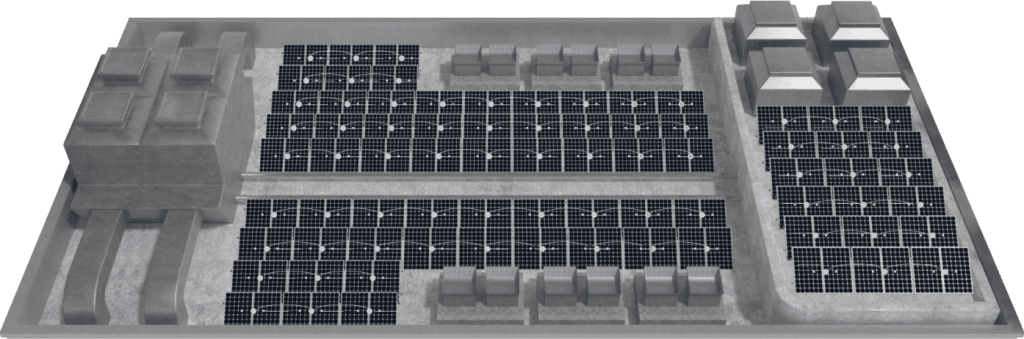

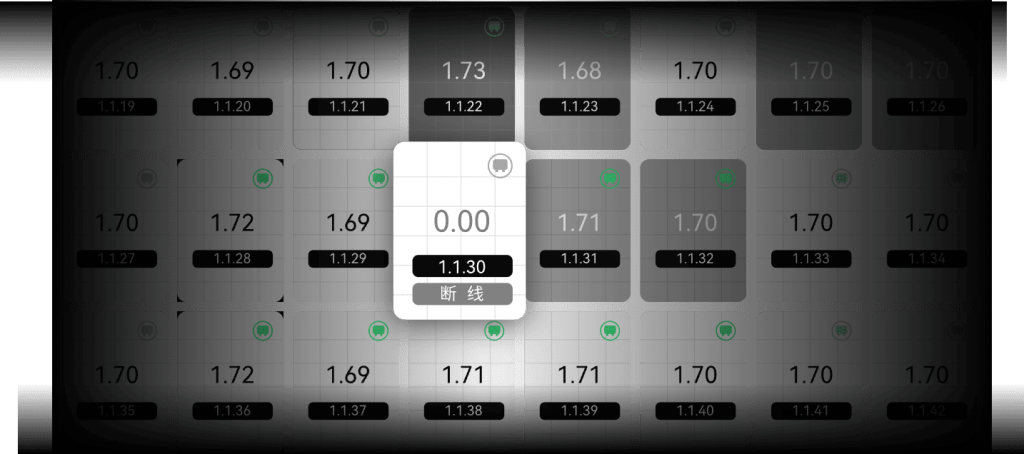

SmartLink – trải nghiệm vận hành thông minh.Hệ thống hỗ trợ SmartDesign, FusionSolar, quản lý ở cấp tấm pin, định vị lỗi và báo cáo vận hành, giúp đội O&M theo dõi sức khỏe từng tấm pin thay vì chỉ nhìn tổng công suất ở cấp biến tần.[1]
Công suất lớn, hiệu suất cao.Biến tần có công suất AC danh định 150kW, công suất AC tối đa 165kW và hiệu suất tối đa 98.8% tại 480V, phù hợp các dự án cần mật độ công suất cao nhưng vẫn giữ cấu hình linh hoạt.[1]
📚 Đến phần:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá
2. Thông số kỹ thuật SUN5000-150K-MG0
Bảng dưới đây dùng riêng cho model SUN5000-150K-MG0. Cột trái giữ nhãn Anh / Việt để kỹ sư dễ đối chiếu khi triển khai; cột phải đã chuyển sang tiếng Việt kỹ thuật, chỉ giữ mã model, tiêu chuẩn, giao thức và đơn vị đo cần thiết để bảo toàn ý nghĩa thông số.[1][2]
Thông số kỹ thuật SUN5000-150K-MG0Huawei SUN5000-MG0 · Biến tần 150kW 3 pha · Giải pháp Smart Module Controller
⚙ Efficiency / Hiệu suấtĐang mở
Model / Mã sản phẩm
SUN5000-150K-MG0[1]
Max. efficiency / Hiệu suất tối đa
98.6% tại 400V, 98.8% tại 480V[1]
European efficiency / Hiệu suất Châu Âu
98.4%[1]
⚙ Đầu vào / Đầu vào DCĐang mở
Max. Input Voltage / Điện áp đầu vào tối đa
1.100V DC[1]
Operating Voltage Range / Dải điện áp hoạt động
200V đến 1.000V[1]
Minimum Startup Voltage / Điện áp khởi động tối thiểu
200V[2]
Max. Short Circuit Current / Dòng ngắn mạch tối đa
Number of inputs / Số terminal đầu vào
21 terminal DC, cấu hình khuyến nghị tối đa 12 PV string[2]
Max. input number / Số PV string tối đa
12 PV string[1]
⚙ Đầu ra / Đầu ra ACĐang mở
Nominal AC Active Power / Công suất AC danh định
150.000W[1]
Max. AC Apparent Power / Công suất biểu kiến tối đa
165.000VA[1]
Max. AC Active Power cosφ=1 / Công suất AC tối đa
165.000W[1]
Nominal Output Voltage / Điện áp đầu ra danh định
220/380V, 230/400V, 254/440V, 265/460V, 277/480V; 3W + (N) + PE[2]
Rated AC Grid Frequency / Tần số lưới AC
50Hz / 60Hz[1]
Nominal Output Current / Dòng đầu ra danh định
227.9A @380V, 216.5A @400V, 180.4A @480V[1]
Max. Output Current / Dòng đầu ra tối đa
253.2A @380V, 240.5A @400V, 200.5A @480V[1]
Adjustable Power Factor Range / Dải hệ số công suất
0.8 sớm pha đến 0.8 trễ pha[1]
Alternating current THDi / THDi dòng AC
<1% ở điều kiện công suất định mức[1]
⚙ Protection / Bảo vệĐang mở
Anti-islanding Protection / Chống tách đảo
Có[1]
AC Overcurrent Protection / Bảo vệ quá dòng AC
Có[1]
DC / AC Surge Arrester / Chống sét DC / AC
Type II / Type II[1]
DC Insulation Resistance Detection / Phát hiện điện trở cách điện DC
Có[1]
Smart String Level Disconnector / Bộ ngắt chuỗi thông minh
Có[1]
Arc Fault Protection / Bảo vệ hồ quang AFCI
Có[1]
Smart Connector Temperature Detector / Phát hiện nhiệt độ đầu nối
Có[1]
PID Recovery / Phục hồi PID
Có[1]
PV Ground-Fault Protection / Bảo vệ chạm đất PV
Có[1]
⚙ Communication / Truyền thôngĐang mở
Optimizer / Bộ tối ưu
Hỗ trợ MERC-1100W-P / MERC-1300W-P[4]
⚙ General Data / Thông số chungĐang mở
Weight without mounting plate / Trọng lượng không gồm gá
Operating Temperature Range / Dải nhiệt độ vận hành
-25°C đến 60°C[1]
Cooling Method / Phương thức làm mát
Smart Air Cooling[1]
Max. Operating Altitude / Độ cao vận hành tối đa
Relative Humidity / Độ ẩm tương đối
0-100% RH[1]
AC Connector / Đầu nối AC
Waterproof Connector + OT/DT Terminal[1]
⚙ Standard Compliance / Tiêu chuẩnĐang mở
Certificate / Chứng nhận
Grid Connection Standards / Tiêu chuẩn đấu nối lưới
Vietnam Grid Code / Mã lưới Việt Nam
Có hỗ trợ Vietnam và Vietnam-MV480 trong danh sách grid code[2]
⚙ Bộ tối ưu Configuration / Cấu hình bộ tối ưuĐang mở
Smart Module Controller / Bộ tối ưu mô-đun
MERC-1100W-P hoặc MERC-1300W-P, yêu cầu full optimizer configuration[4]
Max input power per string / Công suất tối đa mỗi string
20kW[1]
Max number of optimizers in string / Số bộ tối ưu tối đa mỗi string
12-20 bộ tối ưu mỗi string[4]
DC/AC ratio recommendation / Khuyến nghị tỉ lệ DC/AC
9 string: 0.8-1.0; 10 string: 1.0-1.1; 11 string: 1.1-1.2; 12 string: 1.2-1.6[1]
String capacity difference / Chênh lệch công suất string
Nên bằng nhau; nếu không thể, chênh lệch dưới cùng inverter không vượt quá 2kW[4]
📚 Đến phần:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá
3. An toàn điện và bảo vệ hệ thống SUN5000-150K-MG0
SUN5000-150K-MG0 đặt an toàn lên hàng đầu với loạt cơ chế bảo vệ chủ động.[1] Hệ tích hợp AFCI và Ngắt nhanh (RSD): cắt hồ quang trong 0,5 giây và hạ điện áp trên mái về 30V khi khẩn cấp.[1] Khi đấu ngược cực chuỗi, cơ chế SSLD kết hợp RSD tự ngắt và hạ áp mái về 30V để bảo vệ người và tài sản.[1] Bảo vệ chạm đất PV ngắt hệ nối lưới trong 15 mili-giây; cảm biến giám sát nhiệt đầu nối hoạt động 24/7, cảnh báo và tự ngắt khi nhiệt độ bất thường, tầm phát hiện hồ quang tới 450m.[1]
AFCI và RSD cho an toàn DC.Khi cấu hình đầy đủ bộ tối ưu, hệ PV có thể thực hiện ngắt nhanh để hạ điện áp đầu ra xuống dưới 30V trong vòng 30 giây. AFCI cũng có thể kích hoạt ngắt nhanh khi cơ chế khóa bảo vệ hồ quang được thực hiện.[2]
SSLD và bảo vệ chuỗi thông minh.bộ ngắt chuỗi thông minh (SSLD) hỗ trợ ngắt chuỗi thông minh trong các tình huống bất thường, kết hợp với bảo vệ đấu ngược, phát hiện lỗi PV chuỗi và giám sát cách điện để giảm rủi ro ở phía DC.[1][2]
Bảo vệ chạm đất và dòng rò.Bảo vệ chạm đất PV, RCMU và DC phát hiện điện trở cách điện giúp phát hiện các tình huống rò, chạm đất hoặc cách điện kém để biến tần phản ứng an toàn hơn khi điều kiện vận hành không còn đạt chuẩn.[1]
Theo dõi nhiệt đầu nối.giám sát nhiệt độ đầu nối thông minh giúp nhận biết bất thường nhiệt tại đầu nối, hỗ trợ cảnh báo sớm trước khi lỗi tiếp xúc xấu phát triển thành hư hỏng nặng hoặc rủi ro nhiệt trên mái nhà xưởng.[1]
Không thao tác khi còn điện.Khi có nắng, chuỗi PV cấp điện áp DC cho biến tần. Trước khi đấu nối hoặc bảo trì, cần đặt các cầu dao DC về vị trí tắt, ngắt nguồn AC/DC phù hợp và dùng dụng cụ bảo hộ cá nhân.[2]
Chờ xả điện sau khi tắt máy.Thiết bị còn điện áp dư sau khi ngắt nguồn. Nhãn cảnh báo trên biến tần nêu thời gian xả về mức an toàn là 15 phút, vì vậy không được mở hoặc thao tác sớm khi chưa đủ điều kiện an toàn.[2]
📚 Đến phần:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá
4. Cấu tạo và chế độ làm việc SUN5000-150K-MG0

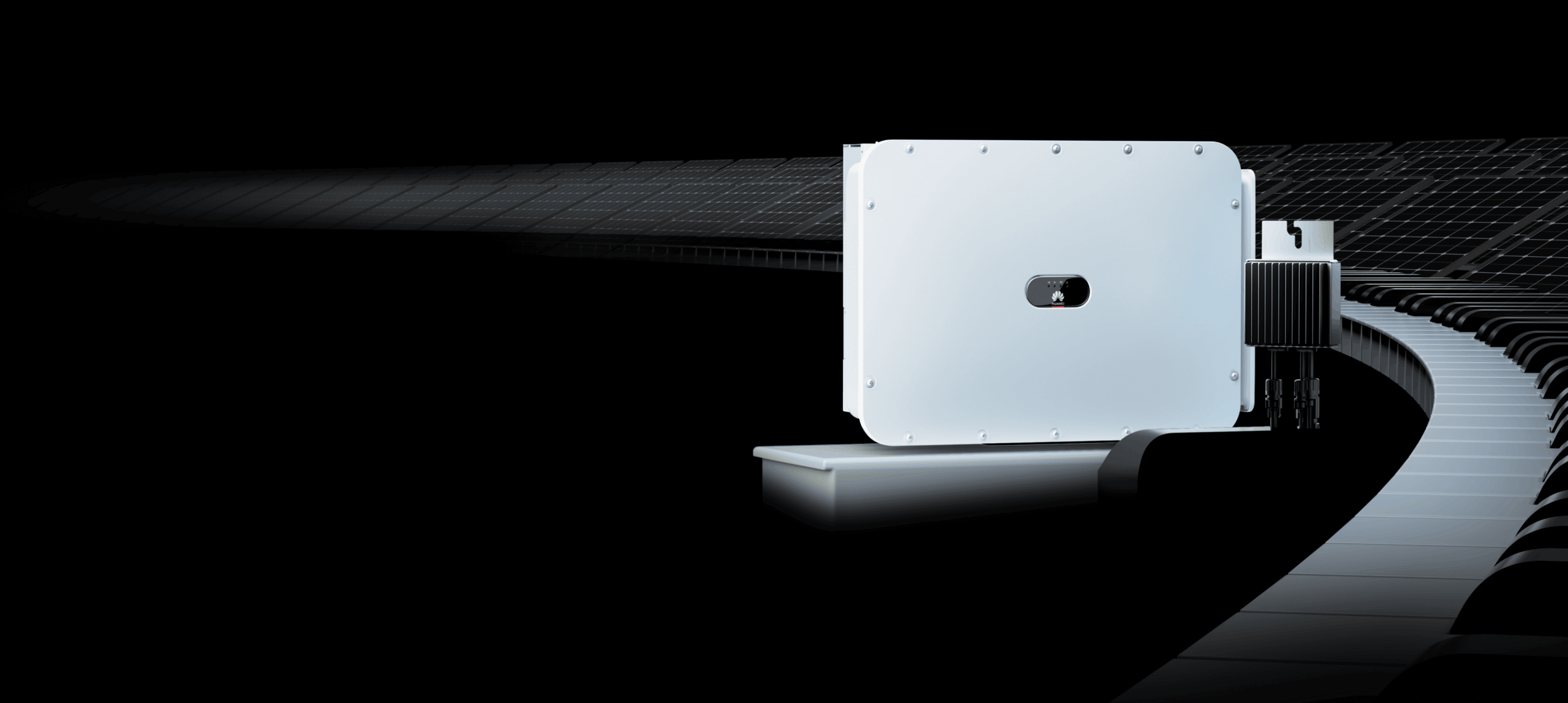

SUN5000-150K-MG0 là giải pháp gồm biến tần Huawei 150kW 3 pha tích hợp bộ điều khiển tấm pin thông minh cùng bộ tối ưu cấp tấm pin MERC-1100/1300W-P.[1] Biến tần đạt công suất AC danh định 150kW, công suất biểu kiến tối đa 165kVA, hiệu suất tối đa 98,8% và tối đa 12 ngõ vào PV.[1] Bộ tối ưu quản lý cấp tấm pin, cập nhật tình trạng và sản lượng từng tấm theo thời gian thực.[4] Khi có lỗi, hệ định vị chính xác tấm pin gặp sự cố để xử lý nhanh.[4]
7 MPPT, 21 cổng DC.Bên trong biến tần, các đầu vào DC được nhóm vào 7 mạch MPPT. Thiết kế này giúp hệ PV có nhiều hướng chuỗi linh hoạt hơn, nhưng vẫn phải tuân thủ cấu hình 8-12 chuỗi khuyến nghị và quy tắc phân bổ đều giữa các MPPT.[2]
Hai cầu dao DC độc lập.cầu dao DC 1 điều khiển PV1-PV9, cầu dao DC 2 điều khiển PV10-PV21. Nếu cầu dao DC tự động chuyển sang trạng thái ngắt, không được bật lại cưỡng bức trước khi lỗi được kiểm tra và xóa cảnh báo.[2]
Ba chế độ làm việc.Biến tần có chờ, vận hành và ngắt. Ở chế độ vận hành, thiết bị chuyển điện DC từ chuỗi PV thành AC 3 pha, bám điểm công suất cực đại để tối đa hóa công suất đầu ra của chuỗi PV.[2]
LED hỗ trợ đọc trạng thái nhanh.Đèn PV, đèn kết nối lưới, đèn truyền thông và đèn cảnh báo/bảo trì giúp kỹ thuật viên nhận diện nhanh trạng thái DC, AC, truyền thông, cảnh báo nghiêm trọng, cảnh báo nhỏ hoặc trạng thái bảo trì cục bộ.[2]
RS485 hoặc AC MBUS.SUN5000 hỗ trợ RS485 và AC MBUS. Với SmartLogger, mỗi cổng COM có thể kết nối tối đa 30 biến tần và 1.500 bộ tối ưu; mỗi biến tần hỗ trợ tối đa 240 bộ tối ưu.[2]
Yêu cầu biến áp cách ly.Dòng máy SUN5000-150K-MG0 được thiết kế để làm việc với biến áp cách ly chuyên dụng, qua đó kết nối với lưới. Đây là điểm cần đưa vào thiết kế ngay từ bước khảo sát hệ C&I.[2]
📚 Đến phần:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá
5. Tài liệu kỹ thuật SUN5000-150K-MG0
Bộ tài liệu kỹ thuật SUN5000-150K-MG0 nên được lưu cùng hồ sơ thiết kế, nghiệm thu và bảo hành để kiểm tra model, sơ đồ đấu nối, khuyến nghị chuỗi, cấu hình MERC-1100/1300W-P, khoảng hở lắp đặt, chuẩn cáp AC/DC, yêu cầu PE, RS485, MBUS, SmartLogger, Dongle, nghiệm thu, ngắt nhanh và bảo trì định kỳ.[1][2][3]
Tài liệu kỹ thuật SUN5000-150K-MG0SUN5000-150K-MG0 – Biến tần Huawei 150kW 3 pha
Việt Nam Solar tổng hợp đầy đủ 8 tài liệu dành cho Biến tần Huawei SUN5000-150K-MG0, bao gồm tài liệu thông số, hướng dẫn cài đặt, tài liệu bảo hành và các liên kết tra cứu cần thiết để khách hàng dễ dàng xem hoặc tải về khi cần.
⚙ Thông số kỹ thuật3 PDF
📚 Đến phần:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá
6. Lắp đặt và đấu nối SUN5000-150K-MG0
SUN5000-150K-MG0 rất hợp với mái thương mại và công nghiệp phức tạp nhờ bộ tối ưu cấp tấm pin.[4] Các tấm pin có thể bố trí linh hoạt trên nhiều hướng mái và vùng bị bóng che mà vẫn cho sản lượng cao.[4] SmartDesign dùng định vị vệ tinh để tối ưu bố trí tấm pin và thiết kế điện, tự tạo báo cáo thiết kế 3D giúp giảm chi phí và tăng hiệu quả thi công.[4] Biến tần đạt IP66, làm mát làm mát gió thông minh, khối lượng ≤100kg, cần lắp ở bề mặt chắc và thoáng.[1]
Khoảng hở lắp đặt.Cần chừa tối thiểu 200mm phía trên, 600mm hai bên, 600mm phía dưới và 1.000mm phía trước để thao tác, tản nhiệt và bảo trì. Nhiều biến tần nên lắp ngang khi đủ không gian, hạn chế lắp chồng.[3]
Góc lắp đặt.Biến tần có thể lắp thẳng đứng hoặc nghiêng ra sau tối đa 75 độ. Không lắp nghiêng về trước, nghiêng ngang, nằm ngang hoặc lộn ngược vì có thể ảnh hưởng thoát nhiệt, độ kín và an toàn vận hành.[2][3]
Dây PE và tiếp địa.PE phải được đấu trước khi đấu AC/DC và tháo sau cùng khi tháo thiết bị. Tài liệu hướng dẫn nhanh nêu cáp PE 50-240mm²; điểm tiếp địa cần được sơn hoặc bảo vệ sau khi siết để tăng khả năng chống ăn mòn.[3]
Cáp DC và đầu nối.SUN5000-150K-MG0 dùng đầu nối DC Amphenol HH4. Cáp DC cần đáp ứng chuẩn 1.100V, tiết diện 4-6mm²; các cổng DC chưa đấu chuỗi phải dùng nút bịt kín để chống nước và bảo vệ thiết bị.[1][3]
Cáp AC và cầu dao AC.Mỗi biến tần cần một AC cầu dao đầu ra riêng; không được nối nhiều biến tần vào cùng một cầu dao AC. Không đấu tải giữa biến tần và cầu dao AC trực tiếp của biến tần vì có thể làm cầu dao nhảy sai.[2][3]
Kiểm tra trước khi cấp nguồn.Cần kiểm tra nhãn cáp, cực tính PV, điện trở cách điện, trạng thái cầu dao DC, điện áp lưới và thông số cài đặt trước nghiệm thu. Tham số sai có thể làm hệ không đạt yêu cầu đấu nối lưới địa phương.[2]
📚 Đến phần:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá
7. Ứng dụng SUN5000-150K-MG0 trong dự án C&I
SUN5000-150K-MG0 khai thác tối đa tiềm năng từng tấm pin nhờ tối ưu cấp tấm pin, tăng tới 30% điện khả dụng và giảm tổn hao do chênh lệch giữa các tấm.[4] Hệ quản lý cấp tấm pin cung cấp cập nhật tình trạng và sản lượng theo thời gian thực kèm báo cáo sức khỏe hệ thống.[4] Nhờ đó, thiết bị rất phù hợp cho các kịch bản thương mại và công nghiệp quy mô lớn.[4] Biến tần bền bỉ trong môi trường khắc nghiệt như nhiệt độ cao, tuyết, bão cát và mưa lớn.[1]
Mái nhà xưởng lớn.Công suất 150kW giúp giảm số lượng biến tần trên mỗi cụm công suất, phù hợp mái nhà xưởng, khu công nghiệp, trung tâm kho vận và nhà máy có nhu cầu tự dùng điện ban ngày cao.
Mái phức tạp và có bóng che.Tối ưu ở cấp tấm pin giúp giảm tổn thất do chênh lệch. Nếu một số tấm pin bị che bóng, chuỗi PV nên được kết nối riêng vào một MPPT để hạn chế ảnh hưởng đến các chuỗi khác.[2][4]
Quản lý nhiều bộ tối ưu.Mỗi biến tần hỗ trợ tối đa 240 bộ tối ưu, chiều dài cáp từ bộ tối ưu cuối đến biến tần không vượt quá 350m. Đây là cơ sở quan trọng khi bố trí chuỗi cho mái rộng.[2]
Tối ưu thiết kế bằng SmartDesign.SmartDesign hỗ trợ tối ưu bố trí tấm pin, thiết kế điện và tạo báo cáo 3D, giúp chủ đầu tư và đội EPC kiểm tra phương án trước khi thi công thực tế.
Đấu nối qua biến áp cách ly.SUN5000-150K-MG0 cần làm việc với biến áp cách ly chuyên dụng, đặc biệt trong các phương án MBUS hoặc đấu nối trung áp. Đây là hạng mục phải tính trong tổng mức đầu tư và thiết kế điện.[2]
📚 Đến phần:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá
8. Bảo trì, cảnh báo và xử lý lỗi SUN5000-150K-MG0
Quy trình bảo trì SUN5000-150K-MG0 cần tập trung vào ba nhóm: kiểm tra vật lý biến tần, kiểm tra cáp và đầu nối, kiểm tra cảnh báo trên ứng dụng hoặc SmartLogger. Vì biến tần nặng, có điện áp cao và có quạt làm mát, mọi thao tác mở khoang, thay quạt, đặt lại cầu dao DC hoặc xử lý lỗi cách điện đều cần do nhân sự được đào tạo thực hiện.[2]
Đọc đèn LED trước khi thao tác.Đèn PV, đèn lưới, đèn truyền thông và đèn cảnh báo/bảo trì cho biết biến tần đang có nguồn PV, hòa lưới, nhận dữ liệu truyền thông, lỗi lớn, lỗi nhỏ, cảnh báo hay trạng thái bảo trì cục bộ.[2]
Không bật cầu dao DC cưỡng bức.Nếu hai cầu dao DC tự động ngắt đồng thời hoặc biến tần báo lỗi nghiêm trọng, không tự bật lại AC/cầu dao DC. Cần kiểm tra cảnh báo, xử lý nguyên nhân và chỉ đặt lại sau khi lỗi đã được xóa đúng quy trình.[2]
Định vị lỗi cách điện.Khi phát sinh cảnh báo điện trở cách điện thấp, FusionSolar có thể hiển thị vị trí lỗi tương đối theo phần trăm trên chuỗi PV. Kỹ thuật viên dùng thông tin này để khoanh vùng tấm pin hoặc cáp gần vị trí nghi ngờ.[2]
Bảo trì quạt và khe gió.làm mát gió thông minh giúp biến tần làm mát chủ động. Cần bảo đảm khe hút/xả không bị che, không bám bụi nặng, không có vật cản và không đặt cáp gần khu vực tỏa nhiệt.
Ngắt nhanh khi cần an toàn.Khi mọi tấm pin đều có bộ tối ưu, hệ PV có thể ngắt nhanh để hạ điện áp xuống dưới 30V trong 30 giây. Có thể kích hoạt bằng cầu dao AC, hai cầu dao DC hoặc AFCI khi có khóa bảo vệ hồ quang.[2]
Lưu đủ thông tin khi cần hỗ trợ.Khi cần hỗ trợ kỹ thuật, nên chuẩn bị dòng máy, số seri, phiên bản phần mềm, cảnh báo ID hoặc tên cảnh báo, mô tả ngắn triệu chứng lỗi và ảnh hiện trường để kỹ thuật viên xử lý nhanh hơn.[2]
📚 Đến phần:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá
9. Bảo hành và tra cứu chính hãng SUN5000-150K-MG0
SUN5000-150K-MG0 được phân phối chính hãng kèm chính sách bảo hành của Huawei, điều kiện chi tiết theo thư bảo hành.[6] Khi nhận hàng, khách hàng nên đối chiếu dòng máy, tem máy, số seri và chứng từ bán hàng.[6] Nên tra cứu chính hãng theo số seri Huawei và chỉ mua qua nhà phân phối ủy quyền để bảo đảm quyền lợi.[6]
Tra cứu số seri trước nghiệm thu.Số seri giúp xác minh thiết bị chính hãng, đối chiếu lô hàng và hỗ trợ hồ sơ bảo hành. Nên chụp rõ tem SN trước khi treo máy và sau khi hoàn tất lắp đặt.[8]
Bảo hành gắn với điều kiện vận hành.Thiết bị cần được dùng trong môi trường đáp ứng thiết kế. Tự ý thay đổi phần mềm, tháo mở, đấu sai, lưu kho quá điều kiện hoặc dùng vật tư không phù hợp có thể làm hư hỏng không thuộc phạm vi bảo hành.[2]
Không bỏ qua nút bịt kín.Các cổng DC không kết nối chuỗi PV phải được bịt kín bằng nút bịt kín. Hư hỏng do thiếu nút bịt kín không nằm trong phạm vi bảo hành theo hướng dẫn lắp đặt.[3]
Hồ sơ càng đầy đủ, xử lý càng nhanh.Với dự án C&I, hồ sơ nên có bố trí tấm pin, sơ đồ bộ tối ưu, bảng chuỗi, sơ đồ AC, mã lưới, bản cài đặt nghiệm thu và lịch bảo trì để rút ngắn thời gian xử lý lỗi.
📚 Đến phần:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá
10. Việt Nam Solar, nhà phân phối SUN5000-150K-MG0 chính hãng
Việt Nam Solar phân phối chính hãng SUN5000-150K-MG0, hỗ trợ khách hàng kiểm tra cấu hình biến tần, MERC-1100/1300W-P, biến áp cách ly, SmartLogger, Dongle, cáp AC/DC, RCD/cầu dao AC, hệ tiếp địa, mã lưới và phương án giám sát FusionSolar. Với dự án C&I, đội kỹ thuật ưu tiên thiết kế an toàn, dễ bảo trì, có sơ đồ chuỗi rõ ràng và hồ sơ nghiệm thu đầy đủ.[6][9]
☎ Thông tin liên hệ Việt Nam Solar mua hàngViệt Nam Solar hiện là đơn vị phân phối và triển khai các giải pháp điện mặt trời Huawei tại Việt Nam, cung cấp đầy đủ thiết bị chính hãng, hỗ trợ tư vấn cấu hình, kỹ thuật lắp đặt, kiểm tra bảo hành và đồng hành cùng khách hàng trong suốt quá trình vận hành hệ thống.[6][9]
Công Ty TNHH Việt Nam SolarSố điện thoại: 088.60.60.660Email: lienhe@vietnamsolar.vnGọi 088.60.60.660
Trụ sở chính Hồ Chí Minh188 ĐHT41, Phường Đông Hưng Thuận, Tp. HCM.Xem chỉ đường
Kho Hồ Chí Minh2939 QL1A, Phường Tân Thới Nhất, Tp. HCM.Xem chỉ đường
Showroom Cần Thơ41D Mậu Thân, Phường Cái Khế, TP. Cần Thơ.Hotline miền Tây: 0944.244.424Xem chỉ đường
Tổng Kho Cần ThơKhu vực Trạng Thọ A, Phường Trung Nhứt, Tp. Cần Thơ.Xem chỉ đường
Kho và showroom Nha TrangThôn Đông Dinh, Xã Diên Khánh, Tp. Khánh Hòa.Hotline Khánh Hòa: 081.60.60.660Xem chỉ đường
📚 Đến phần:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá
11. Đánh giá khi chọn SUN5000-150K-MG0
SUN5000-150K-MG0 là lựa chọn mạnh cho dự án điện mặt trời C&I cần công suất lớn, hiệu suất cao và quản lý cấp tấm pin. Giá trị nổi bật của dòng máy này nằm ở sự kết hợp giữa biến tần 150kW, MERC-1100/1300W-P, hệ bảo vệ DC nhiều lớp, MBUS/RS485 và nền tảng FusionSolar. Tuy nhiên, để phát huy đúng hiệu quả, dự án phải được thiết kế chuẩn chuỗi, chuẩn biến áp cách ly và chuẩn lắp đặt từ đầu.[1][2]
Phù hợp hệ có yêu cầu quản trị cao.Với quản lý ở cấp tấm pin, đội O&M có thể nhìn sâu hơn vào tình trạng từng cụm tấm pin, phát hiện bất thường nhanh hơn và giảm thời gian rà soát thủ công trên mái.
Không dành cho mọi công trình nhỏ.Do công suất 150kW, yêu cầu biến áp cách ly và trọng lượng 102kg gồm bộ gá, dòng máy này phù hợp hệ C&I hơn là các công trình dân dụng nhỏ hoặc khu vực có hạn chế tiếng ồn/khoảng cách.[2]
Cần đồng bộ bộ tối ưu.SUN5000-150K-MG0 phải làm việc cùng MERC-1100/1300W-P. Không nên trộn MERC với SUN2000-450W-P2/600W-P dưới cùng một năng lượng/PV bộ điều khiển.[1]
📚 Đến phần:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá
12. Hiểu lầm thường gặp về SUN5000-150K-MG0
SUN5000-150K-MG0 dễ bị hiểu đơn giản là “biến tần Huawei 150kW” giống các dòng máy chuỗi thông thường. Cách hiểu đúng là đây là một phần của giải pháp dòng SUN5000, cần đi cùng bộ điều khiển tấm pin thông minh MERC-1100/1300W-P, biến áp cách ly và cấu hình giám sát phù hợp để đạt mục tiêu an toàn, tối ưu sản lượng và quản lý cấp tấm pin.[1][2]
Hiểu sai: Chỉ cần lắp biến tần là đủ tối ưu tấm pin.Nhiều người nghĩ biến tần công suất lớn tự động tối ưu từng tấm pin mà không cần bộ tối ưu mô-đun.
Hiểu sai: 21 cổng DC nghĩa là dùng 21 chuỗi.Con số cổng DC làm nhiều người nhầm rằng có thể đấu đủ 21 chuỗi PV vào biến tần.
Hiểu sai: Có IP66 nên lắp đâu ngoài trời cũng được.IP66 giúp tăng độ bền, nhưng không có nghĩa có thể lắp ở nơi ngập nước, muối biển, gió mưa cực đoan hoặc khu vực tản nhiệt kém.
Cách hiểu đúng: Vẫn phải chọn vị trí đúng chuẩn.Cần tránh nơi ngập nước, ăn mòn, bụi dẫn điện, rung mạnh, gần vật dễ cháy, gần khu sinh hoạt và nơi nhạy tiếng ồn; nên có mái che khi có nắng trực tiếp mạnh.[2]
Hiểu sai: cầu dao DC ngắt thì bật lại ngay.Nếu cầu dao DC tự ngắt, thao tác bật lại ngay có thể làm hỏng biến tần hoặc bỏ qua lỗi nguy hiểm.
Cách hiểu đúng: Phải xử lý cảnh báo trước.Cần kiểm tra cảnh báo, xử lý lỗi đấu ngược, dòng ngược, lỗi nội bộ hoặc lỗi cách điện, chờ đủ thời gian và chỉ đặt lại khi lỗi đã được xóa.[2]
📚 Đến phần:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá
13. Câu hỏi thường gặp về SUN5000-150K-MG0
Phần hỏi đáp dưới đây giúp chủ đầu tư, EPC và kỹ thuật viên kiểm tra nhanh các điểm quan trọng trước khi chọn SUN5000-150K-MG0: công suất, hiệu suất, bộ tối ưu bắt buộc, số chuỗi, biến áp cách ly, MBUS, ngắt nhanh, bảo vệ DC và điều kiện lắp đặt.
01SUN5000-150K-MG0 là biến tần gì?
Đây là biến tần chuỗi hòa lưới 3 pha công suất 150kW, chuyển điện DC từ chuỗi PV thành AC để cấp lên lưới, thuộc dòng SUN5000 làm việc với bộ tối ưu.[2]
02Dòng máy này có bắt buộc dùng MERC bộ tối ưu không?
03Hiệu suất tối đa của SUN5000-150K-MG0 là bao nhiêu?
Hiệu suất tối đa là 98.6% tại 400V và 98.8% tại 480V. Hiệu suất Châu Âu là 98.4%.[1]
04SUN5000-150K-MG0 có bao nhiêu MPPT?
Thiết bị có 7 mạch MPPT và 21 cổng DC. Cấu hình thực tế cần tuân thủ số PV chuỗi, cổng khuyến nghị và nguyên tắc phân bổ đều giữa các MPPT.[2]
05SUN5000-150K-MG0 hỗ trợ bao nhiêu PV chuỗi?
Tài liệu thông số nêu số PV chuỗi tối đa là 12. Bảng khuyến nghị chuỗi dùng các cấu hình 9, 10, 11 hoặc 12 chuỗi với tỉ lệ DC/AC tương ứng.[1]
06Có cần biến áp cách ly không?
07Thiết bị có ngắt nhanh không?
Có. Khi mọi tấm pin đều có bộ tối ưu, hệ PV có thể ngắt nhanh để giảm điện áp đầu ra xuống dưới 30V trong vòng 30 giây. Có thể kích hoạt qua cầu dao AC, hai cầu dao DC hoặc AFCI khi bảo vệ hồ quang được kích hoạt.[2]
📚 Đến phần:1. Tính năng2. Thông số3. An toàn4. Cấu tạo5. Tài liệu6. Lắp đặt7. Ứng dụng8. Lỗi9. Bảo hành10. Việt Nam Solar11. Đánh giá12. Hiểu lầm13. Hỏi đáp14. Báo giá
14. Giá SUN5000-150K-MG0 và nhận báo giá
Giá SUN5000-150K-MG0 phụ thuộc thời điểm nhập hàng, số lượng biến tần, cấu hình MERC-1100/1300W-P, số PV chuỗi, biến áp cách ly, SmartLogger hoặc Dongle, vật tư AC/DC, tủ gộp AC, chiều dài cáp, yêu cầu giám sát, địa điểm công trình và khối lượng thi công. Để báo giá chính xác, khách hàng nên gửi bố trí mái, công suất DC dự kiến, loại tấm pin, số chuỗi, phương án đấu nối lưới và ảnh hiện trường.
Nhận báo giá nhanhGọi Việt Nam Solar để kiểm tra giá SUN5000-150K-MG0, tồn kho, chứng từ, chính sách bảo hành và thời gian giao hàng.Gọi 088.60.60.660
Gửi cấu hình dự ánGửi bố trí mái, công suất tấm pin, số chuỗi, vị trí biến tần, biến áp, SmartLogger/Dongle và yêu cầu giám sát để được tư vấn đúng cấu hình.Gửi email
Tư vấn kỹ thuật C&IĐội kỹ thuật hỗ trợ kiểm tra MERC bộ tối ưu, tỷ lệ DC/AC, biến áp cách ly, cầu dao AC, PE, MBUS/RS485 và phương án nghiệm thu.Xem liên hệ
Tài liệu tham khảo
Đánh giá SUN5000-150K-MG0 - Inverter Huawei 150kW 3 pha - Tích Hợp Smart Module Controller
Lọc đánh giá
Sản Phẩm Chất Lượng
| 21/09/2025
Thảo luận
